1 Y OPTIMIZACION EN ENLACES VIA FIBRA OPTICA
NUEVAS TECNOLOGÍAS Y OPTIMIZACION EN ENLACES VIA FIBRA OPTICA Soluciones multicanales y Aplicaciones para video,audio,SMPTE 310 ,RS-232/422/485 HDTV y otros protocolos utilizados

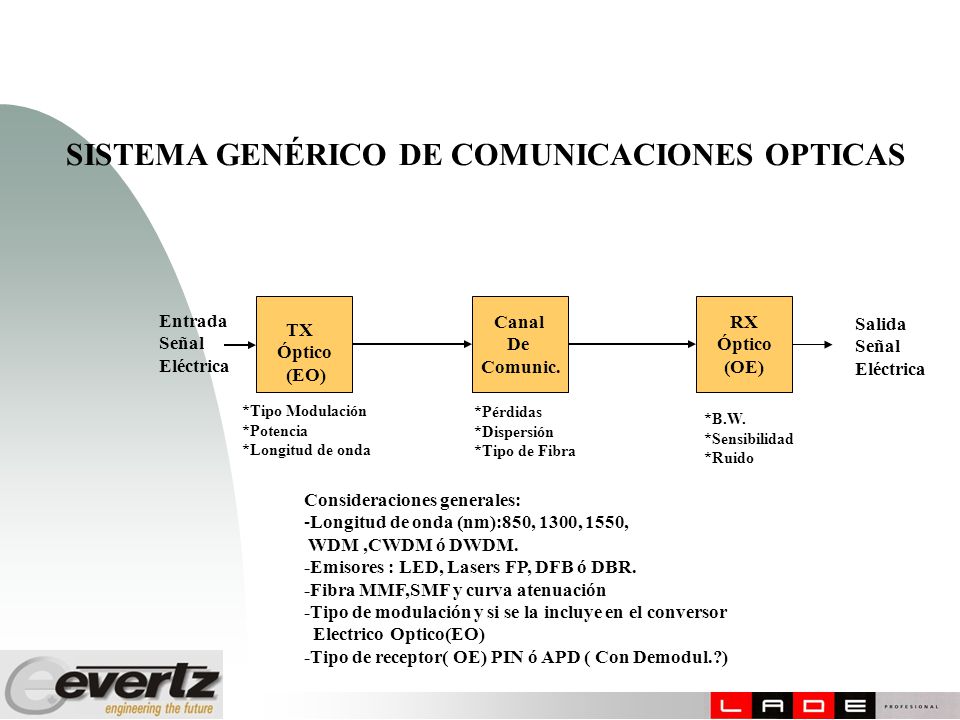

2 SISTEMA GENÉRICO DE COMUNICACIONES OPTICAS
Canal De Comunic. RX Óptico (OE) Entrada Señal Eléctrica Salida Señal Eléctrica TX Óptico (EO) *Tipo Modulación *Potencia *Longitud de onda *Pérdidas *Dispersión *Tipo de Fibra *B.W. *Sensibilidad *Ruido Consideraciones generales: -Longitud de onda (nm):850, 1300, 1550, WDM ,CWDM ó DWDM. -Emisores : LED, Lasers FP, DFB ó DBR. -Fibra MMF,SMF y curva atenuación -Tipo de modulación y si se la incluye en el conversor Electrico Optico(EO) -Tipo de receptor( OE) PIN ó APD ( Con Demodul.?)

3 mismos módulos emisores.
Entrada Video Salida Video Conversor EO 1310nm FP Laser Conversor OE SMF Entrada audio Salida audio Conversor OE Conversor EO 1310nm FP Laser Salida Video Entrada Video SMF Salida audio Entrada audio Comunicación bidireccional de Video y audio utilizando dos “pelos” de fibra y la misma longitud de onda. El audio es multiplexado (TDM) dentro de los mismos módulos emisores.

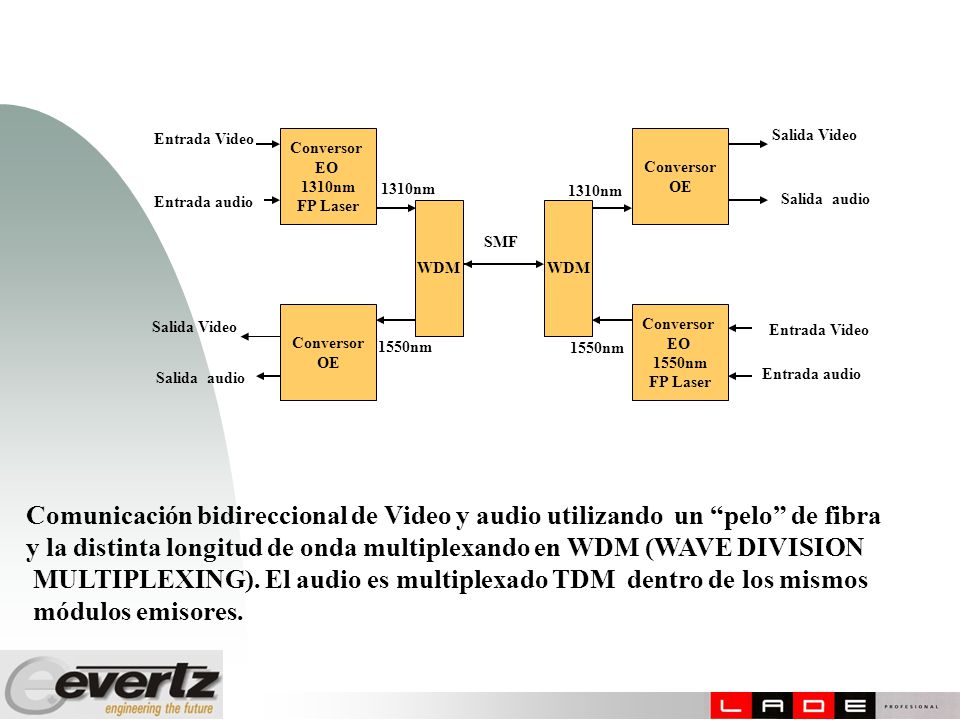

4 y la distinta longitud de onda multiplexando en WDM (WAVE DIVISION
Entrada Video Salida Video Conversor EO 1310nm FP Laser Conversor OE 1310nm 1310nm Entrada audio Salida audio WDM WDM SMF Conversor OE Conversor EO 1550nm FP Laser Salida Video Entrada Video 1550nm 1550nm Salida audio Entrada audio Comunicación bidireccional de Video y audio utilizando un “pelo” de fibra y la distinta longitud de onda multiplexando en WDM (WAVE DIVISION MULTIPLEXING). El audio es multiplexado TDM dentro de los mismos módulos emisores.

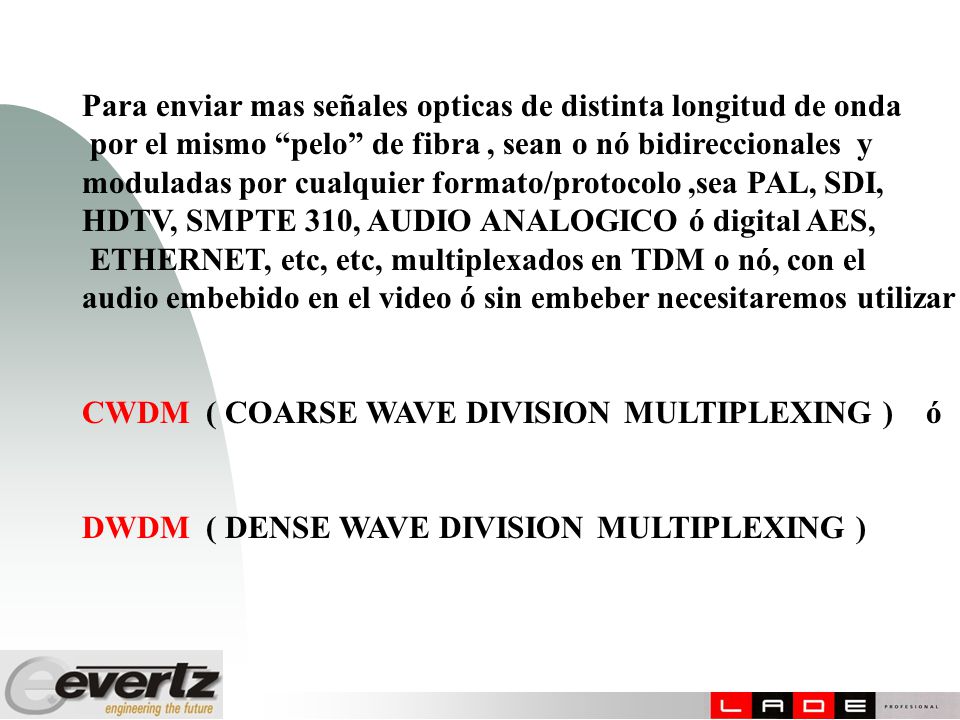

5 Para enviar mas señales opticas de distinta longitud de onda
por el mismo “pelo” de fibra , sean o nó bidireccionales y moduladas por cualquier formato/protocolo ,sea PAL, SDI, HDTV, SMPTE 310, AUDIO ANALOGICO ó digital AES, ETHERNET, etc, etc, multiplexados en TDM o nó, con el audio embebido en el video ó sin embeber necesitaremos utilizar CWDM ( COARSE WAVE DIVISION MULTIPLEXING ) ó DWDM ( DENSE WAVE DIVISION MULTIPLEXING )

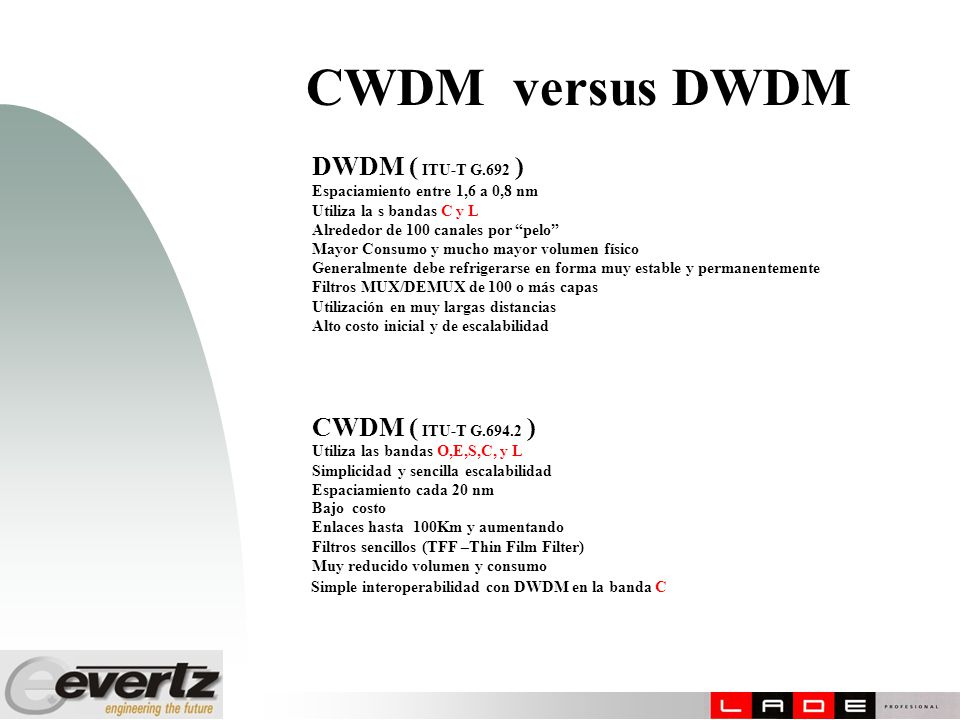

6 CWDM versus DWDM DWDM ( ITU-T G.692 ) CWDM ( ITU-T G.694.2 )

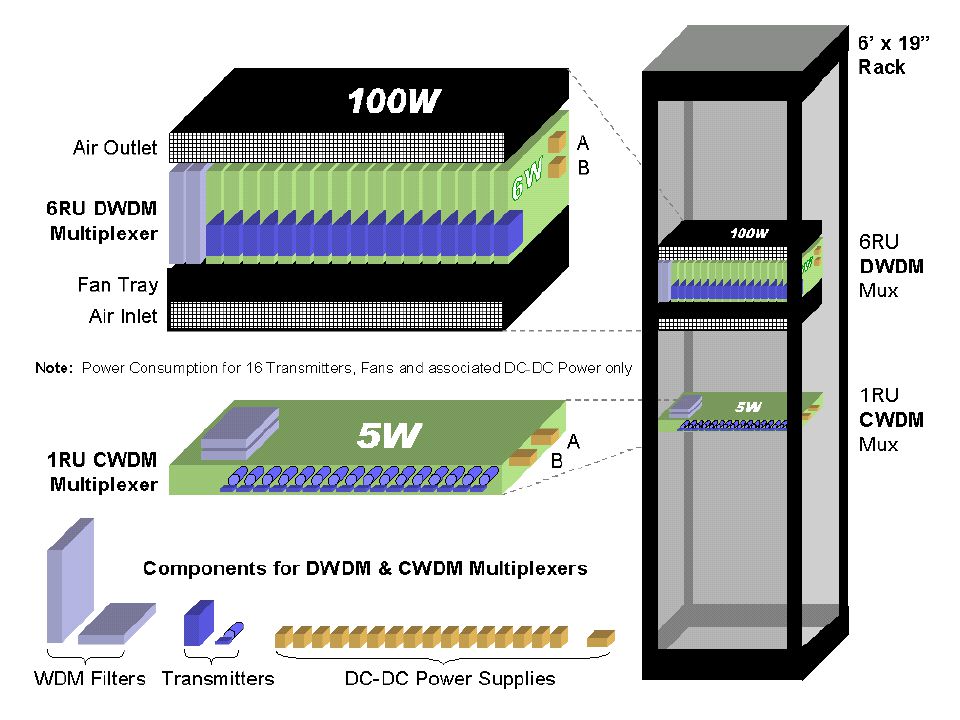

Espaciamiento entre 1,6 a 0,8 nm Utiliza la s bandas C y L Alrededor de 100 canales por “pelo” Mayor Consumo y mucho mayor volumen físico Generalmente debe refrigerarse en forma muy estable y permanentemente Filtros MUX/DEMUX de 100 o más capas Utilización en muy largas distancias Alto costo inicial y de escalabilidad CWDM ( ITU-T G ) Utiliza las bandas O,E,S,C, y L Simplicidad y sencilla escalabilidad Espaciamiento cada 20 nm Bajo costo Enlaces hasta 100Km y aumentando Filtros sencillos (TFF –Thin Film Filter) Simple interoperabilidad con DWDM en la banda C Muy reducido volumen y consumo

7

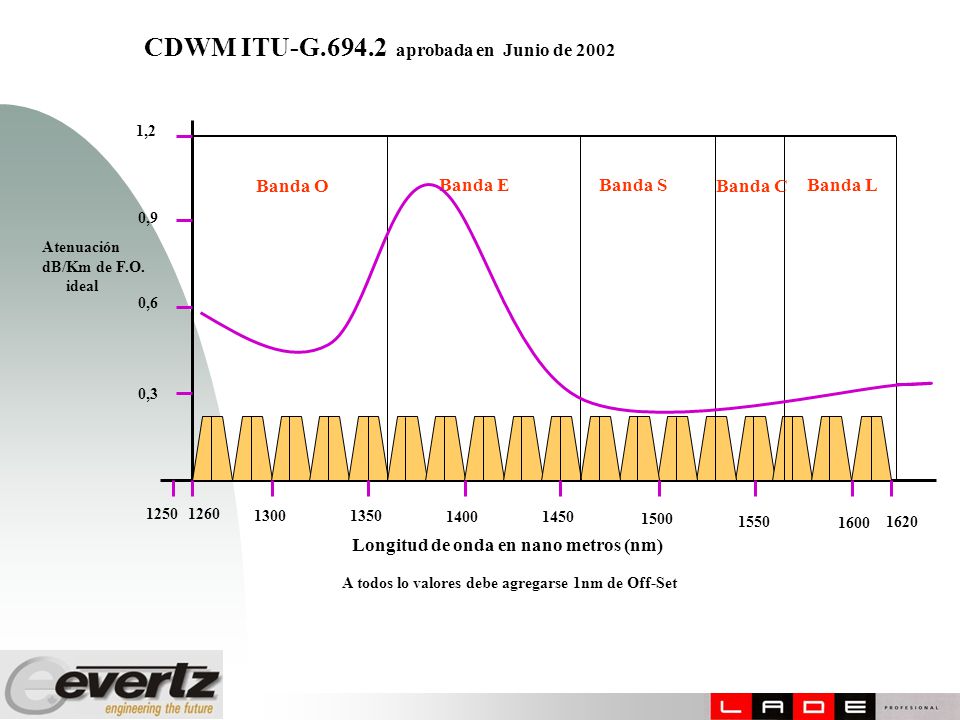

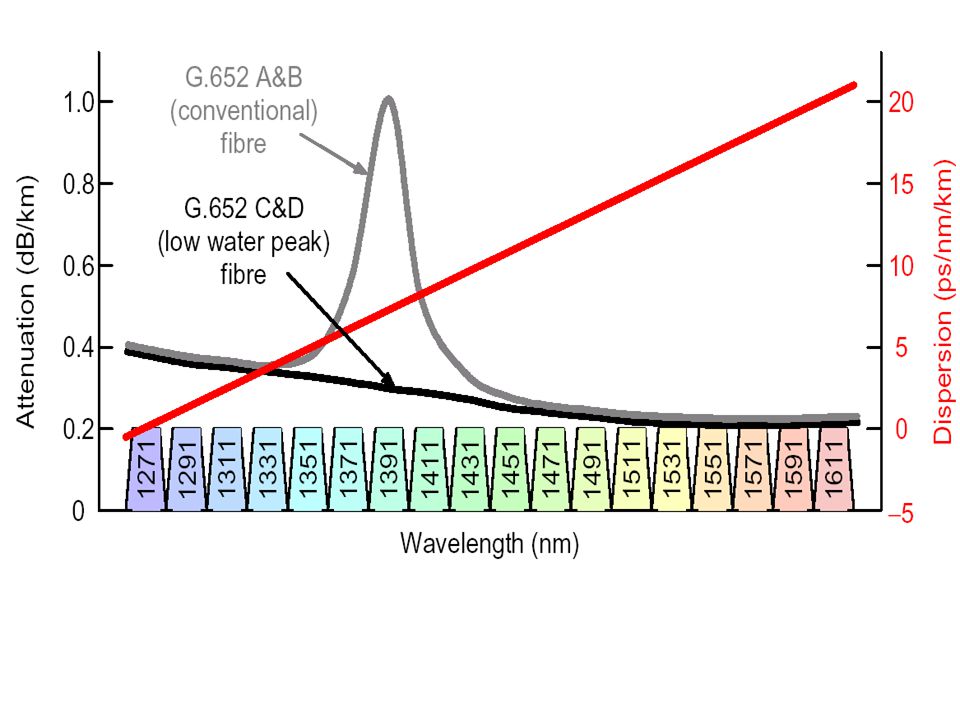

8 CDWM ITU-G.694.2 aprobada en Junio de 2002
1,2 Banda O Banda E Banda S Banda C Banda L 0,9 Atenuación dB/Km de F.O. ideal 0,6 0,3 1250 1260 1300 1350 1400 1450 1500 1550 1600 1620 Longitud de onda en nano metros (nm) A todos lo valores debe agregarse 1nm de Off-Set

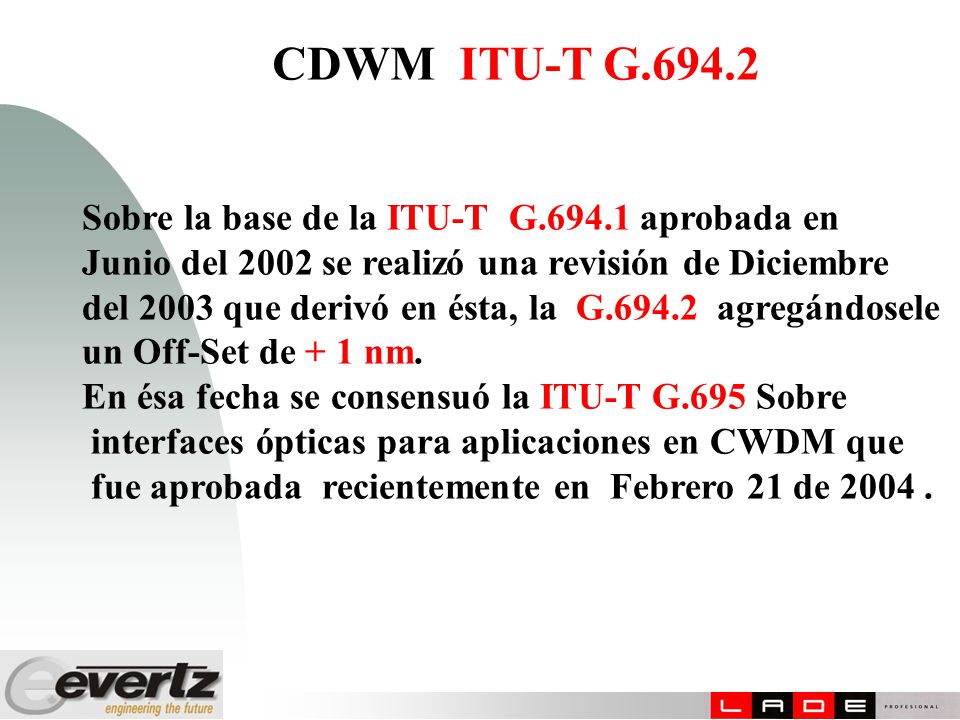

9 CDWM ITU-T G.694.2 Sobre la base de la ITU-T G.694.1 aprobada en

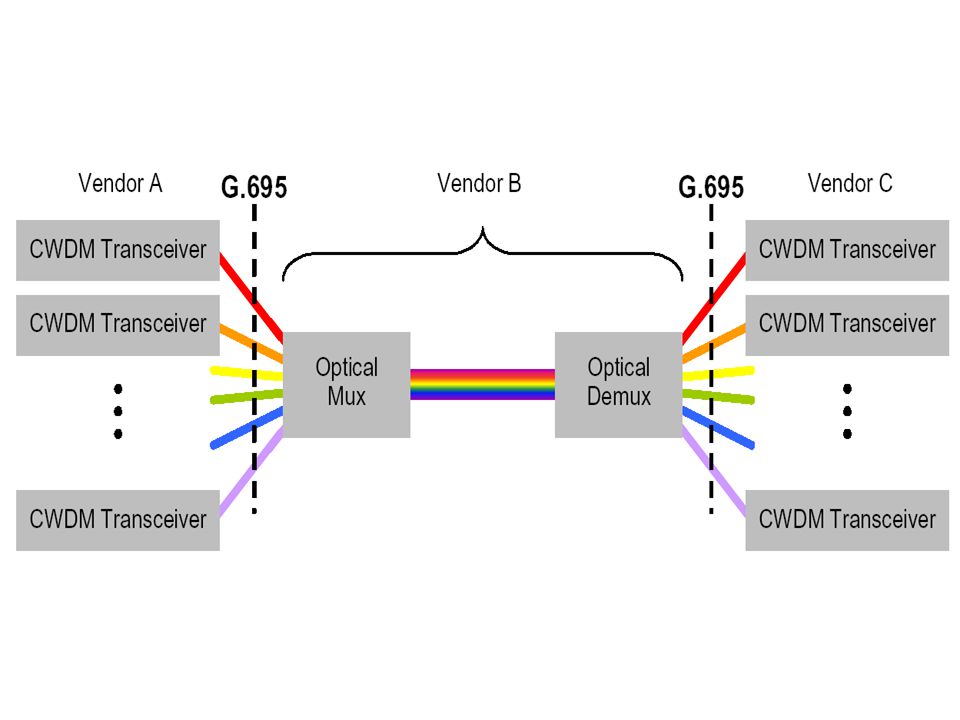

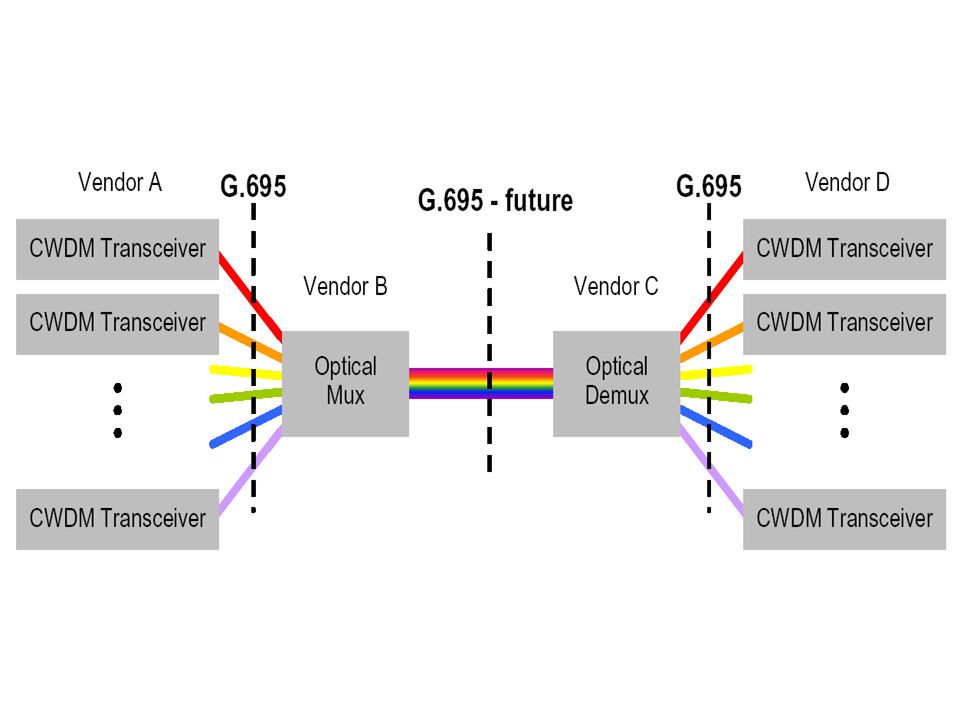

Junio del 2002 se realizó una revisión de Diciembre del 2003 que derivó en ésta, la G agregándosele un Off-Set de + 1 nm. En ésa fecha se consensuó la ITU-T G.695 Sobre interfaces ópticas para aplicaciones en CWDM que fue aprobada recientemente en Febrero 21 de

10

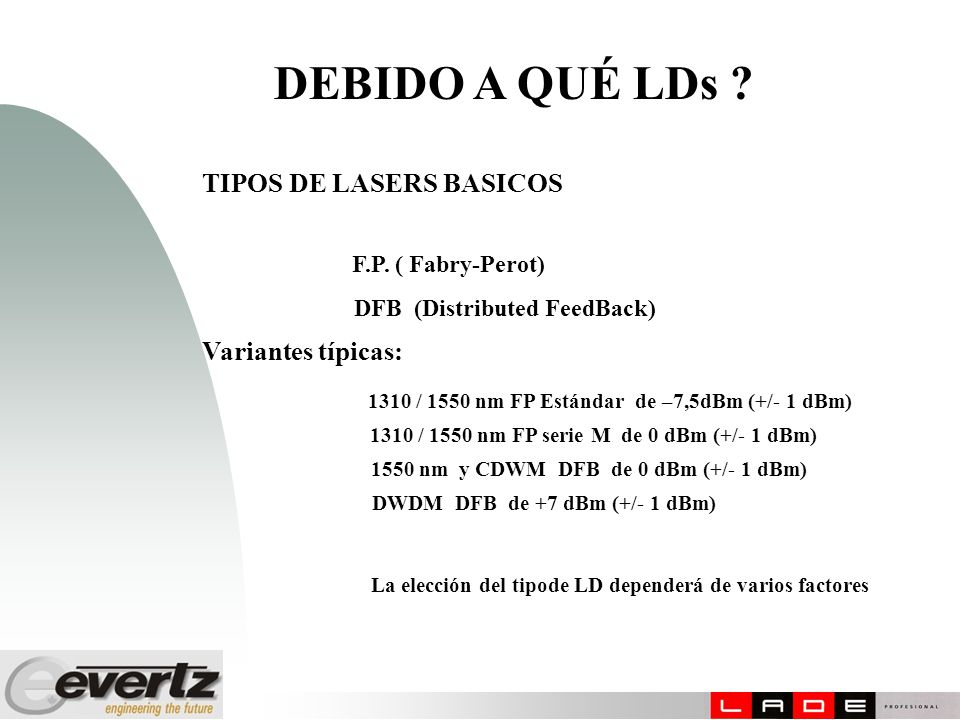

11 DEBIDO A QUÉ LDs ? TIPOS DE LASERS BASICOS Variantes típicas:
F.P. ( Fabry-Perot) DFB (Distributed FeedBack) Variantes típicas: 1310 / 1550 nm FP Estándar de –7,5dBm (+/- 1 dBm) 1310 / 1550 nm FP serie M de 0 dBm (+/- 1 dBm) 1550 nm y CDWM DFB de 0 dBm (+/- 1 dBm) DWDM DFB de +7 dBm (+/- 1 dBm) La elección del tipode LD dependerá de varios factores

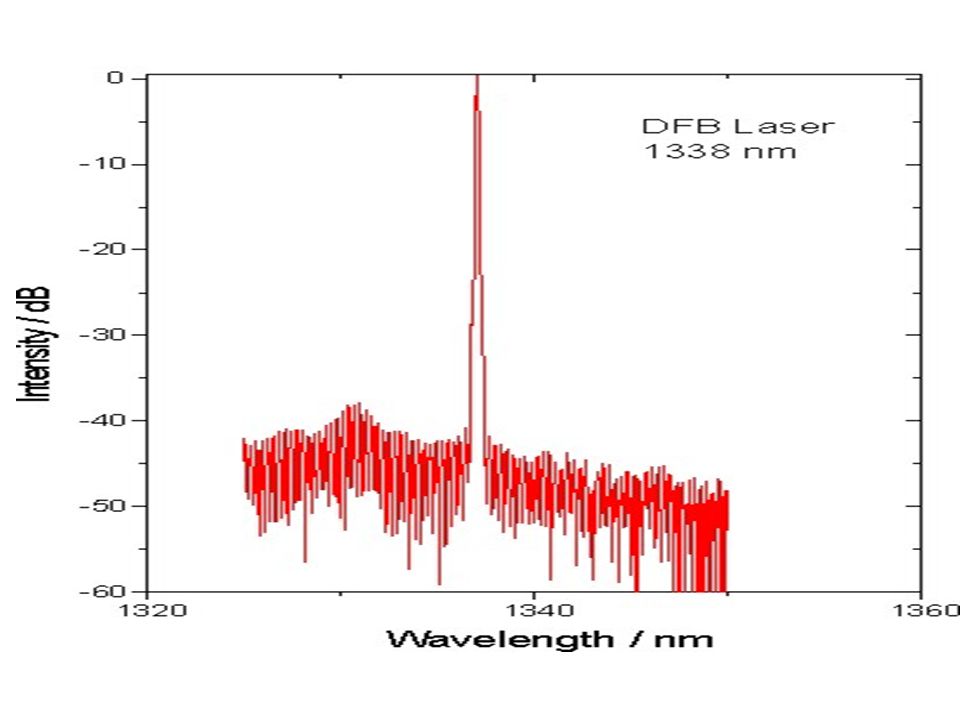

12

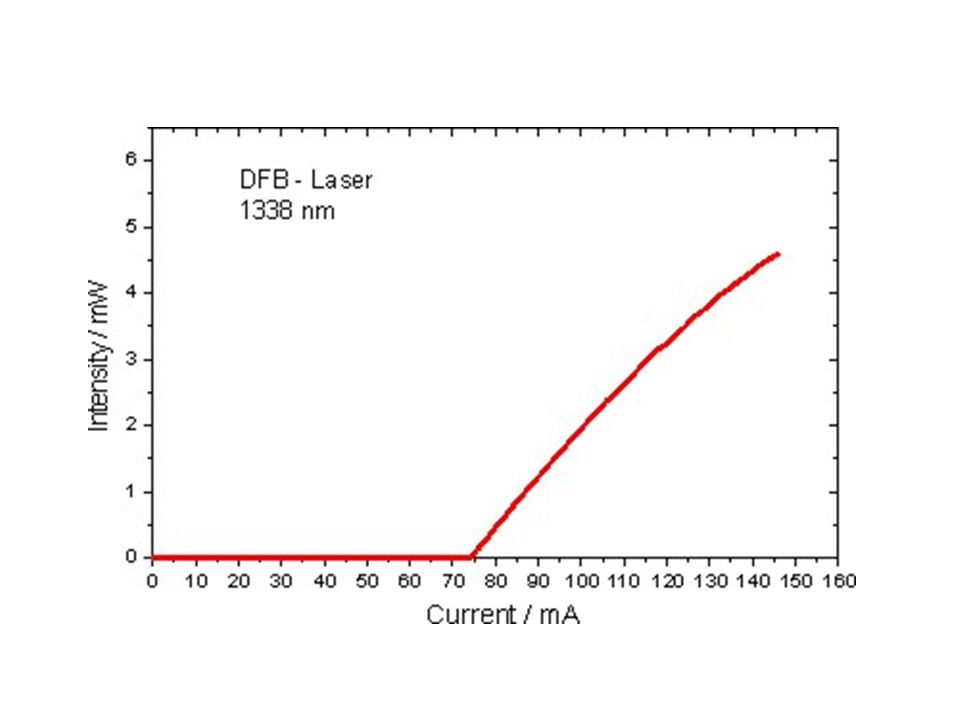

13

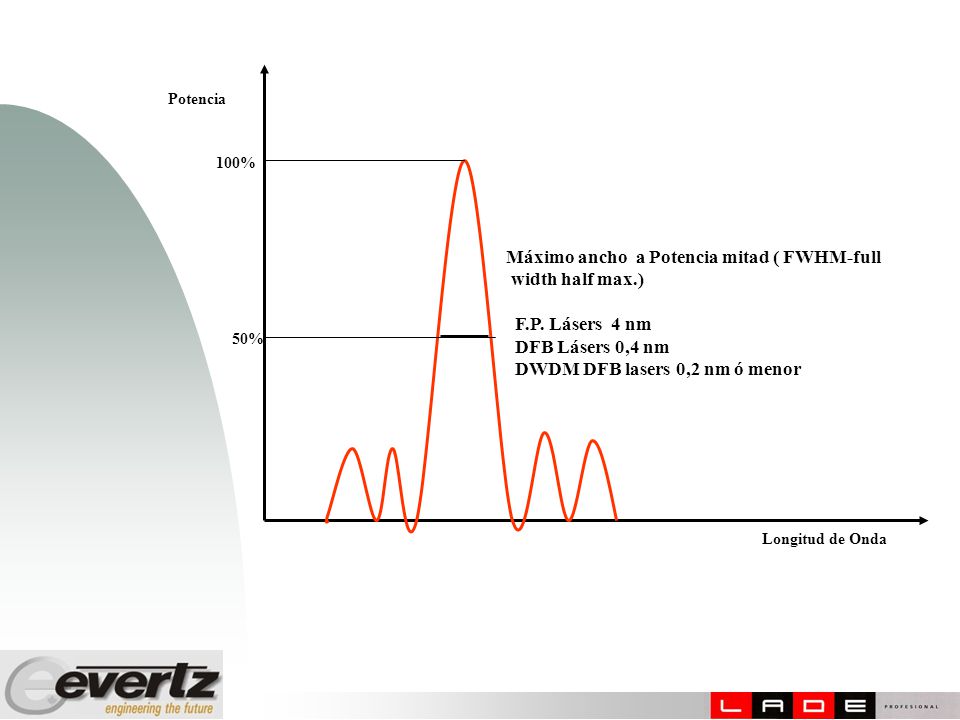

14 Máximo ancho a Potencia mitad ( FWHM-full width half max.)
100% Máximo ancho a Potencia mitad ( FWHM-full width half max.) F.P. Lásers 4 nm DFB Lásers 0,4 nm DWDM DFB lasers 0,2 nm ó menor 50% Longitud de Onda

15

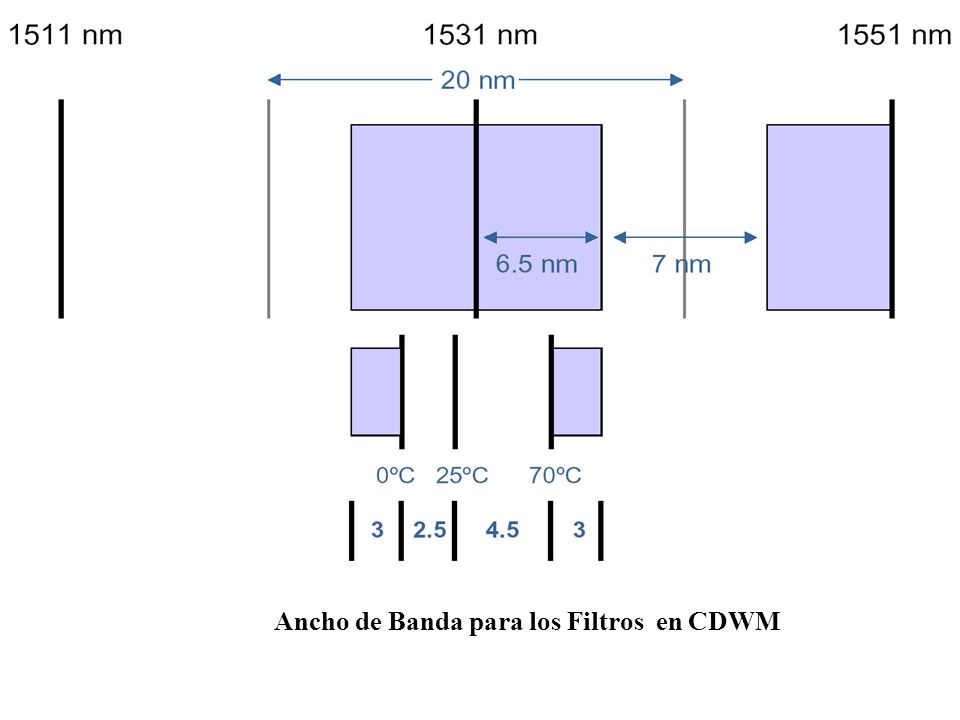

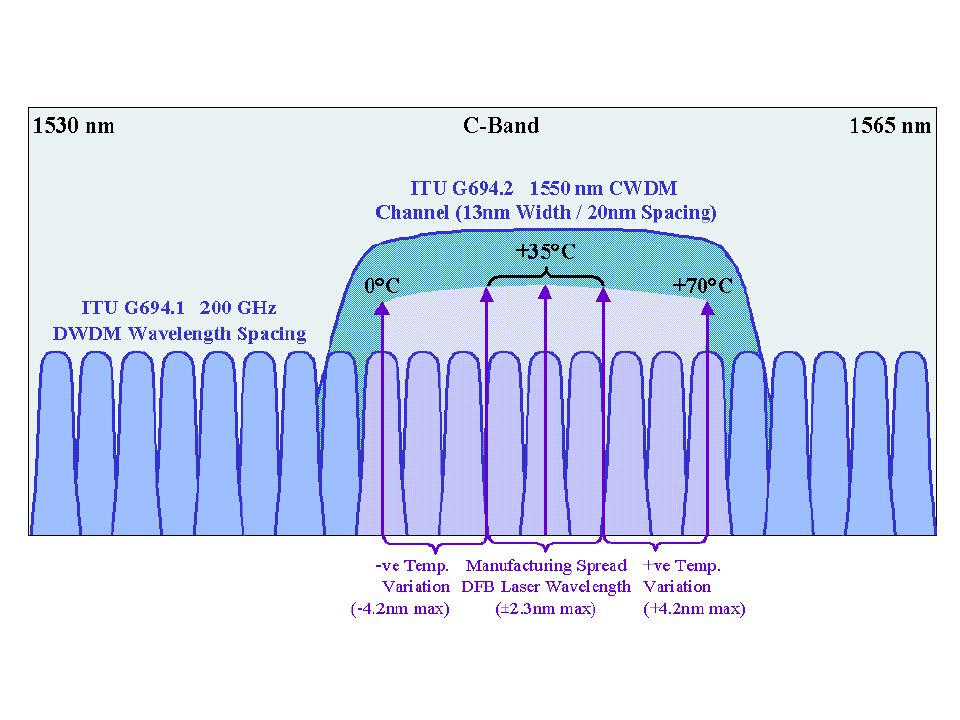

16 Ancho de Banda para los Filtros en CDWM

17

18

19

20 Soluciones de enlaces entre entre planta /estudios / Up-Down links Carriers / productoras
EVERTZ Brindamos vinculos opticos en cualquier fibra, para cualquier sistema, para cualquier señal y formato y protocolo

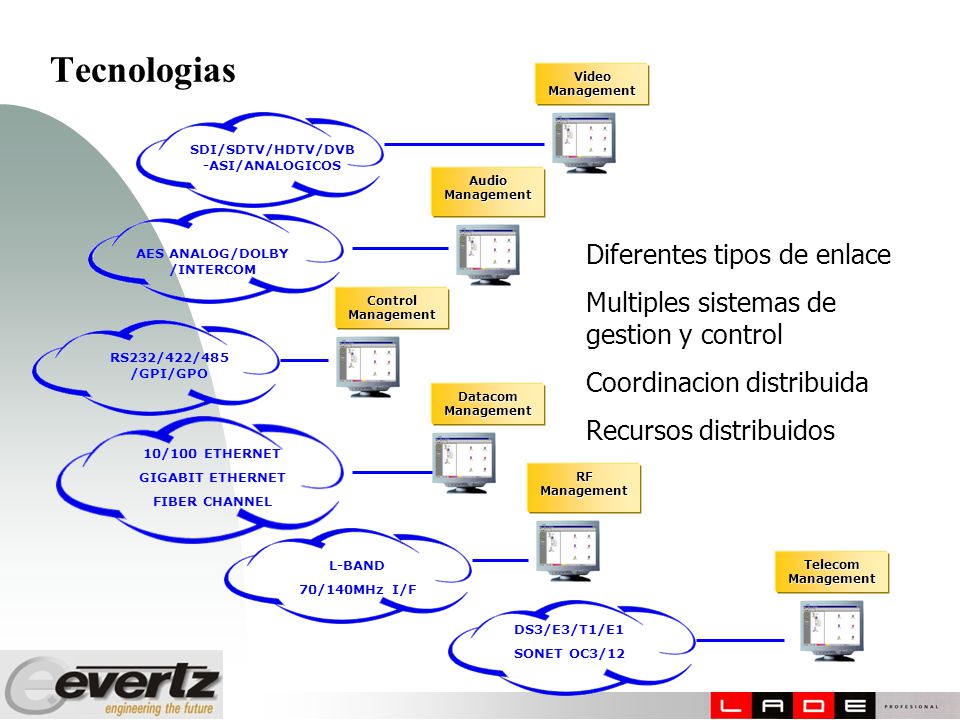

21 SDI/SDTV/HDTV/DVB-ASI/ANALOGICOS AES ANALOG/DOLBY /INTERCOM
Tecnologias Video Management SDI/SDTV/HDTV/DVB-ASI/ANALOGICOS Audio Management Diferentes tipos de enlace Multiples sistemas de gestion y control Coordinacion distribuida Recursos distribuidos AES ANALOG/DOLBY /INTERCOM Control Management RS232/422/485/GPI/GPO Datacom Management 10/100 ETHERNET GIGABIT ETHERNET FIBER CHANNEL RF Management L-BAND 70/140MHz I/F Telecom Management DS3/E3/T1/E1 SONET OC3/12

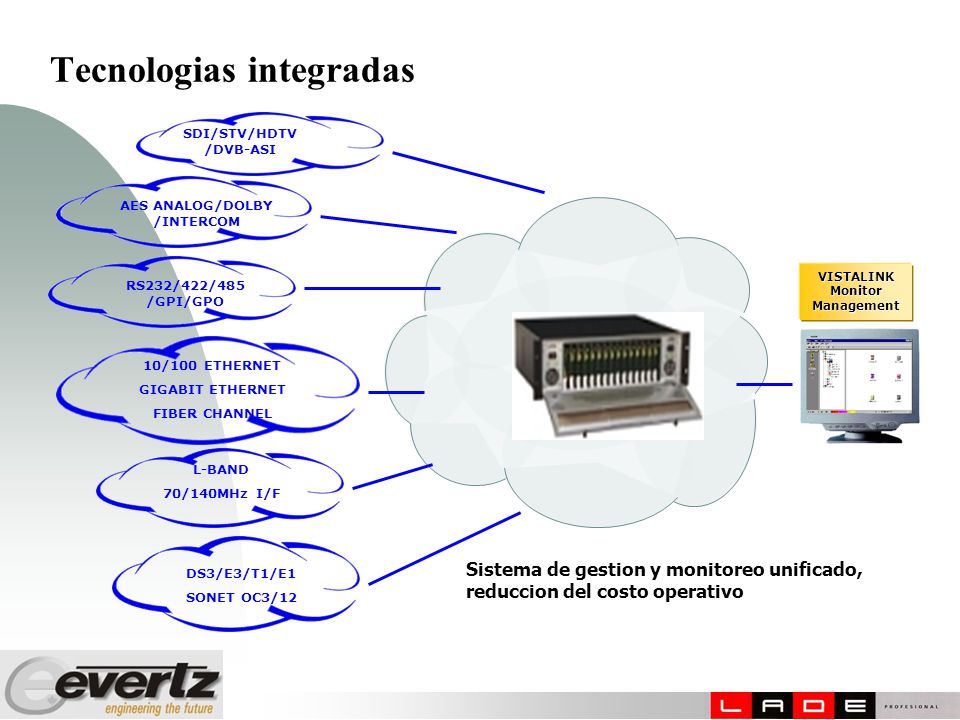

22 Tecnologias integradas
SDI/STV/HDTV/DVB-ASI AES ANALOG/DOLBY /INTERCOM VISTALINK Monitor Management RS232/422/485/GPI/GPO 10/100 ETHERNET GIGABIT ETHERNET FIBER CHANNEL L-BAND 70/140MHz I/F Sistema de gestion y monitoreo unificado, reduccion del costo operativo DS3/E3/T1/E1 SONET OC3/12

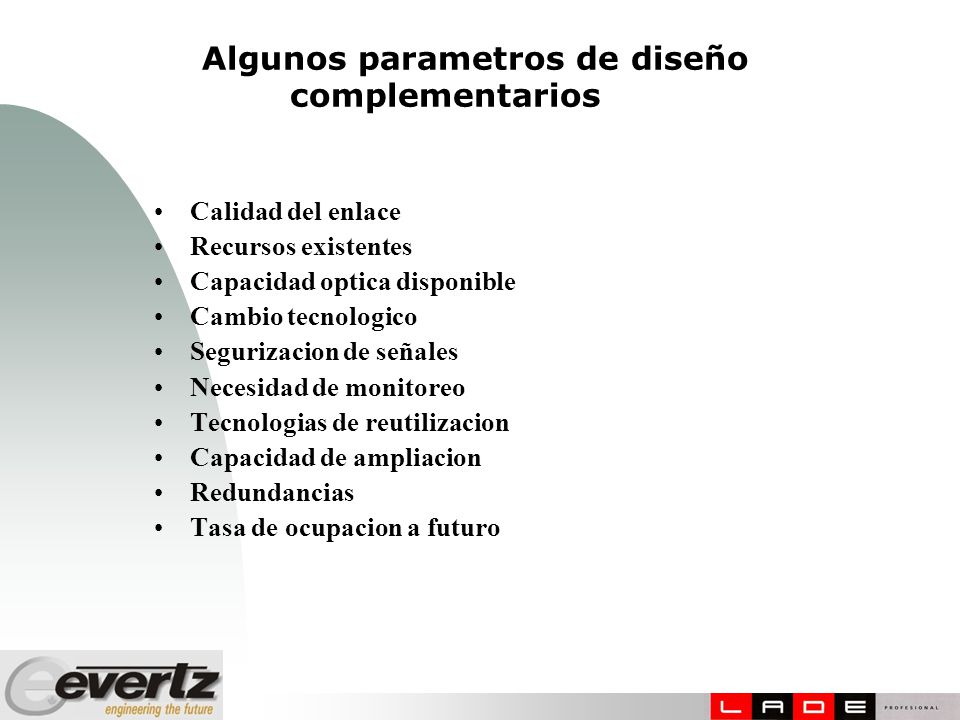

23 Algunos parametros de diseño complementarios
Calidad del enlace Recursos existentes Capacidad optica disponible Cambio tecnologico Segurizacion de señales Necesidad de monitoreo Tecnologias de reutilizacion Capacidad de ampliacion Redundancias Tasa de ocupacion a futuro

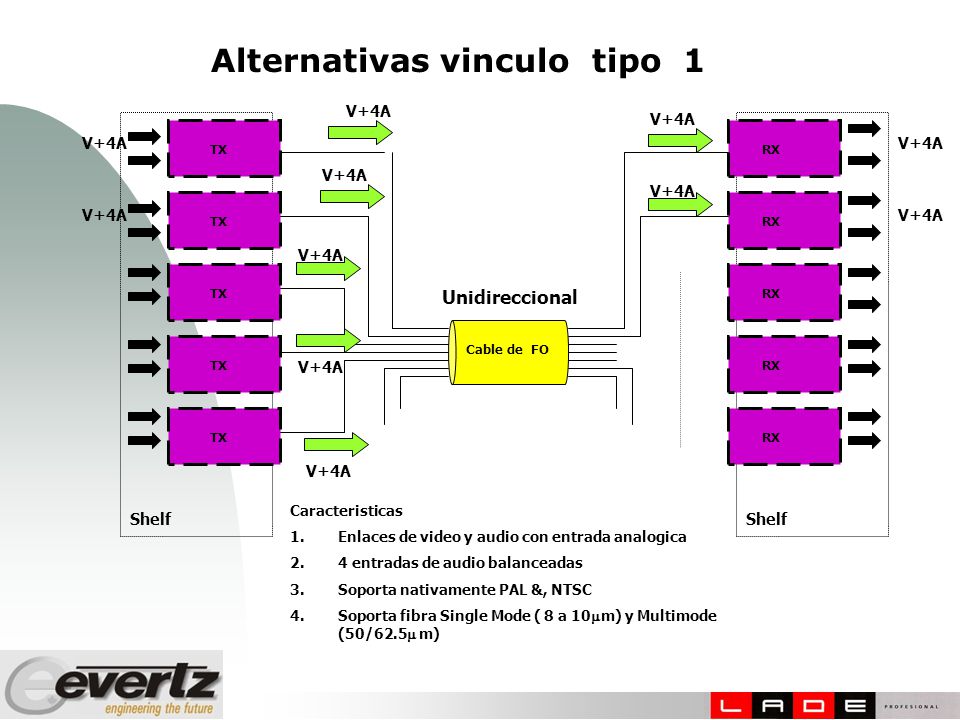

24 Alternativas vinculo tipo 1
TX RX V+4A V+4A V+4A V+4A TX RX V+4A TX Unidireccional RX Cable de FO TX V+4A RX TX RX V+4A Caracteristicas Enlaces de video y audio con entrada analogica 4 entradas de audio balanceadas Soporta nativamente PAL &, NTSC Soporta fibra Single Mode ( 8 a 10m) y Multimode (50/62.5 m) Shelf Shelf

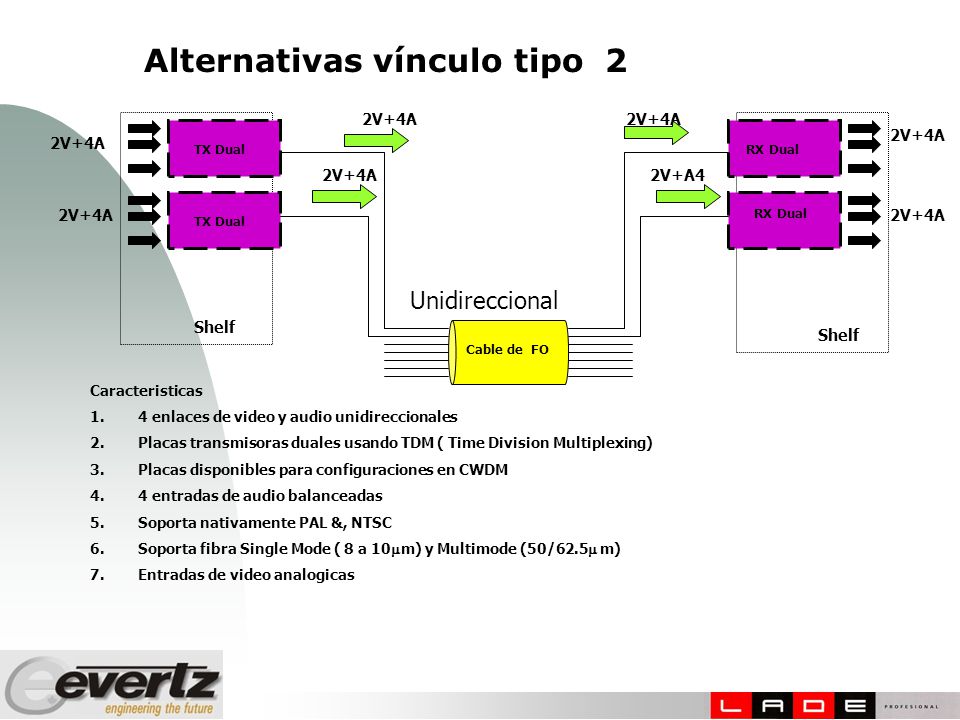

25 Alternativas vínculo tipo 2
TX Dual RX Dual 2V+4A 2V+A4 2V+4A RX Dual 2V+4A TX Dual Unidireccional Shelf Shelf Cable de FO Caracteristicas 4 enlaces de video y audio unidireccionales Placas transmisoras duales usando TDM ( Time Division Multiplexing) Placas disponibles para configuraciones en CWDM 4 entradas de audio balanceadas Soporta nativamente PAL &, NTSC Soporta fibra Single Mode ( 8 a 10m) y Multimode (50/62.5 m) Entradas de video analogicas

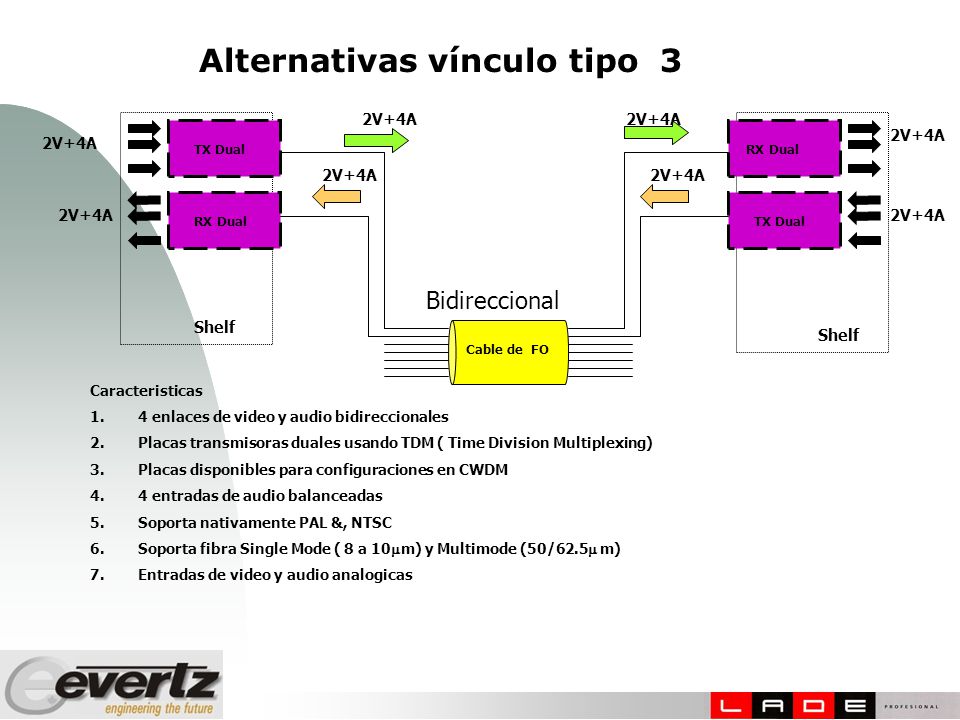

26 Alternativas vínculo tipo 3
TX Dual RX Dual 2V+4A 2V+4A 2V+4A 2V+4A RX Dual TX Dual TX Dual Bidireccional Shelf Shelf Cable de FO Caracteristicas 4 enlaces de video y audio bidireccionales Placas transmisoras duales usando TDM ( Time Division Multiplexing) Placas disponibles para configuraciones en CWDM 4 entradas de audio balanceadas Soporta nativamente PAL &, NTSC Soporta fibra Single Mode ( 8 a 10m) y Multimode (50/62.5 m) Entradas de video y audio analogicas

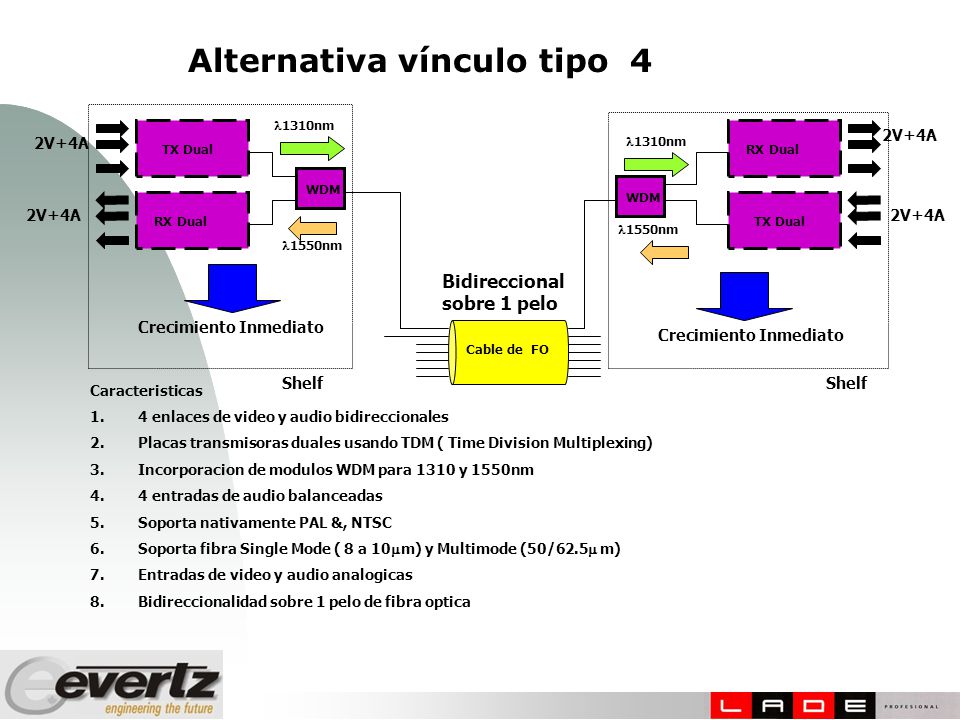

27 Alternativa vínculo tipo 4
1310nm 2V+4A 2V+4A 1310nm TX Dual RX Dual WDM WDM 2V+4A 2V+4A RX Dual TX Dual TX Dual 1550nm 1550nm Bidireccional sobre 1 pelo Crecimiento Inmediato Crecimiento Inmediato Cable de FO Shelf Shelf Caracteristicas 4 enlaces de video y audio bidireccionales Placas transmisoras duales usando TDM ( Time Division Multiplexing) Incorporacion de modulos WDM para 1310 y 1550nm 4 entradas de audio balanceadas Soporta nativamente PAL &, NTSC Soporta fibra Single Mode ( 8 a 10m) y Multimode (50/62.5 m) Entradas de video y audio analogicas Bidireccionalidad sobre 1 pelo de fibra optica

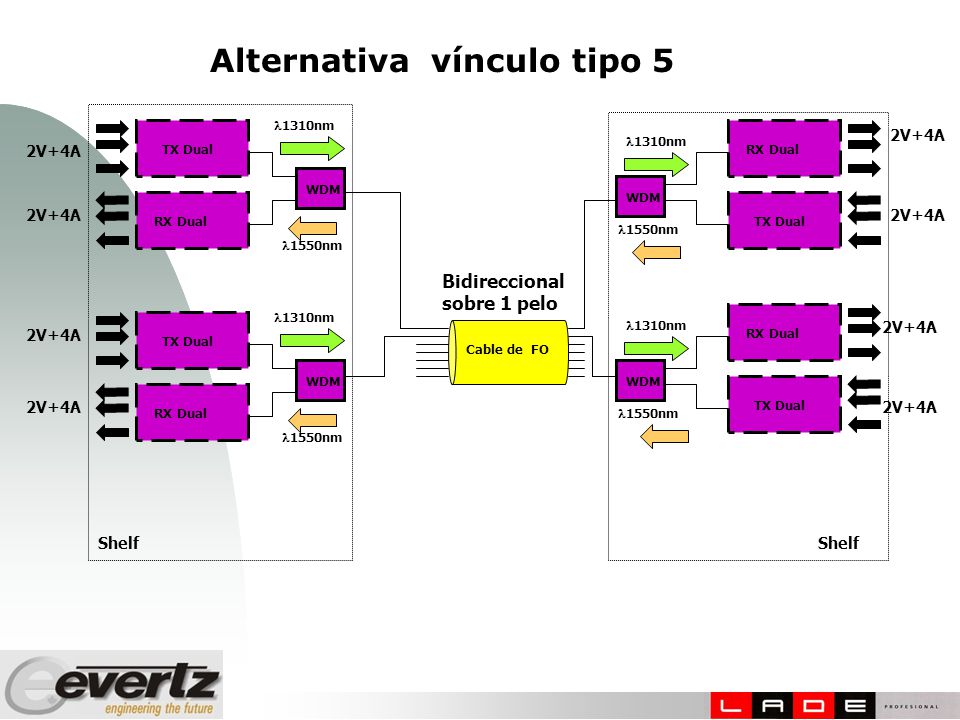

28 Alternativa vínculo tipo 5
1310nm 2V+4A 1310nm 2V+4A TX Dual RX Dual WDM WDM 2V+4A 2V+4A RX Dual TX Dual TX Dual 1550nm 1550nm Bidireccional sobre 1 pelo 1310nm 1310nm 2V+4A 2V+4A RX Dual TX Dual Cable de FO WDM WDM 2V+4A TX Dual TX Dual 2V+4A RX Dual 1550nm 1550nm Shelf Shelf

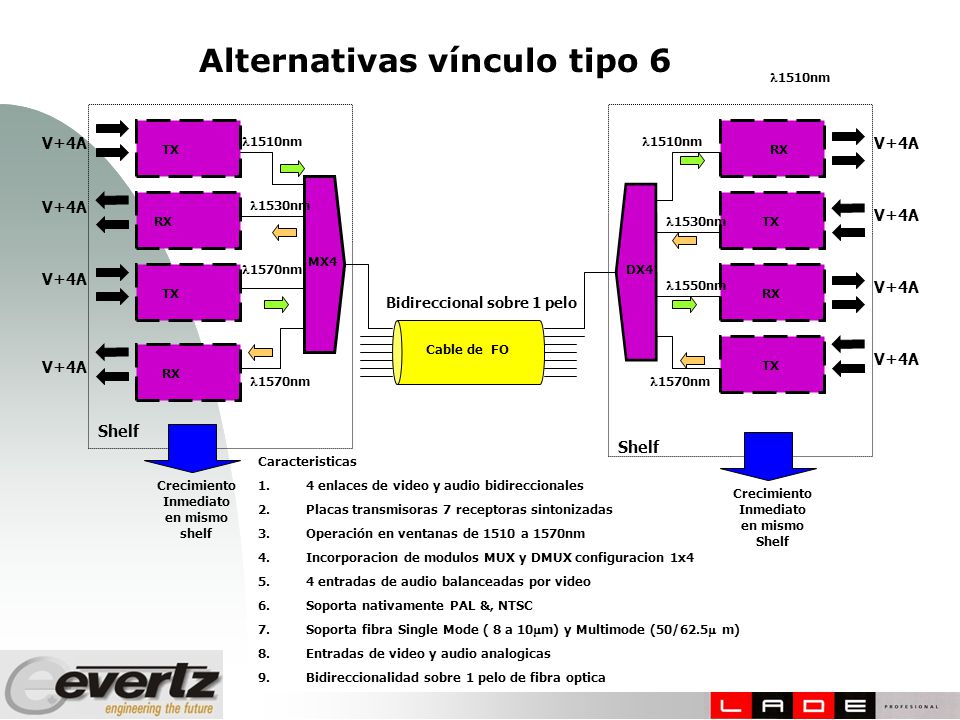

29 Alternativas vínculo tipo 6
1510nm V+4A 1510nm 1510nm V+4A TX RX V+4A 1530nm V+4A RX 1530nm TX MX4 1570nm DX4 V+4A 1550nm V+4A TX RX Bidireccional sobre 1 pelo Cable de FO V+4A V+4A TX RX 1570nm 1570nm Shelf Shelf Caracteristicas 4 enlaces de video y audio bidireccionales Placas transmisoras 7 receptoras sintonizadas Operación en ventanas de 1510 a 1570nm Incorporacion de modulos MUX y DMUX configuracion 1x4 4 entradas de audio balanceadas por video Soporta nativamente PAL &, NTSC Soporta fibra Single Mode ( 8 a 10m) y Multimode (50/62.5 m) Entradas de video y audio analogicas Bidireccionalidad sobre 1 pelo de fibra optica Crecimiento Inmediato en mismo shelf Crecimiento Inmediato en mismo Shelf

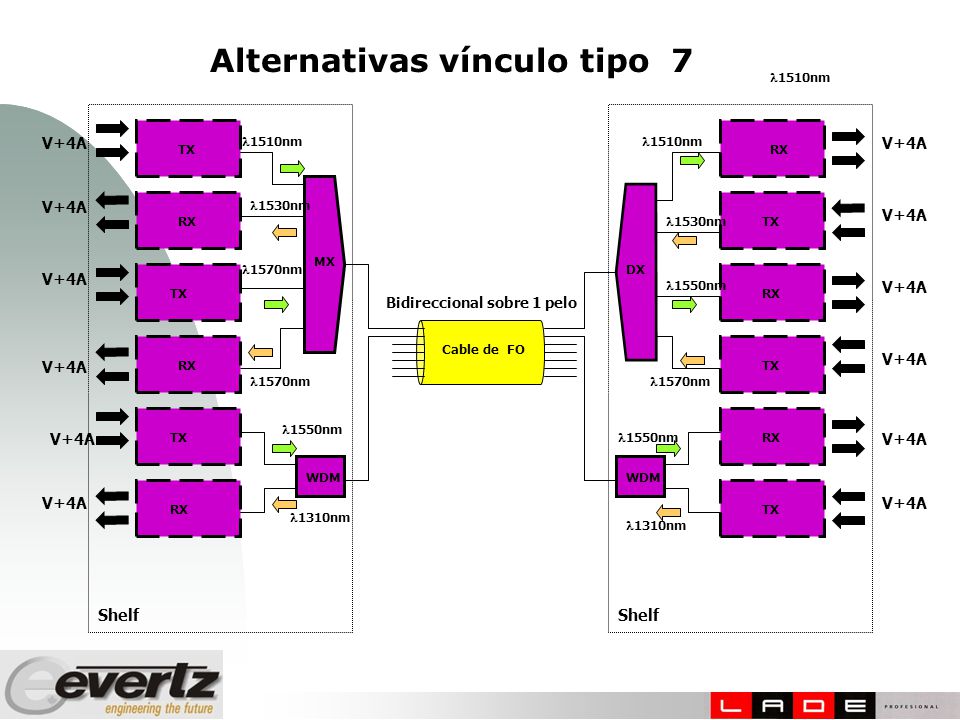

30 Alternativas vínculo tipo 7
1510nm V+4A 1510nm 1510nm V+4A TX RX V+4A 1530nm V+4A RX 1530nm TX MX 1570nm DX V+4A 1550nm V+4A TX RX Bidireccional sobre 1 pelo Cable de FO V+4A V+4A RX TX 1570nm 1570nm 1550nm V+4A TX 1550nm RX V+4A WDM WDM V+4A V+4A RX TX 1310nm 1310nm Shelf Shelf

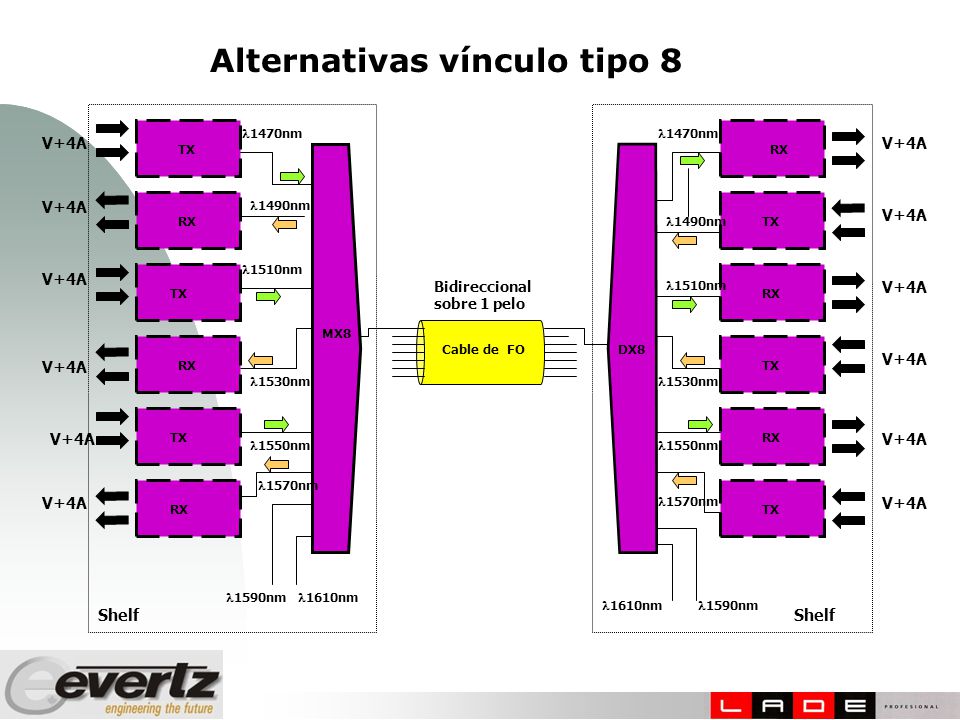

31 Alternativas vínculo tipo 8
1470nm 1470nm V+4A V+4A TX RX V+4A 1490nm V+4A RX 1490nm TX 1510nm V+4A Bidireccional sobre 1 pelo 1510nm V+4A TX RX MX8 Cable de FO DX8 V+4A V+4A RX TX 1530nm 1530nm V+4A TX RX V+4A 1550nm 1550nm 1570nm V+4A 1570nm V+4A RX TX 1590nm 1610nm 1610nm 1590nm Shelf Shelf

32 Alternativas vínculo tipo 9
Shelf 2 AES SDI en BNC Video 4 Audios A/D Conv TX SDI en salida optica Video Ref SDI 2 AES SDI en BNC Video Bidireccional sobre 1 pelo 4 Audios A/D Conv TX MX8 o MX4 Video Ref DX8 o DX4 SDI SDI en salida optica Cable de FO Shelf Enlaces con formato de entrada analogico aptos inmediato para alimentacion en SDI 270Mb/s con monitor port (con o sin audio embedded) Reutilizacion de conversores A/D Migracion señal a señal

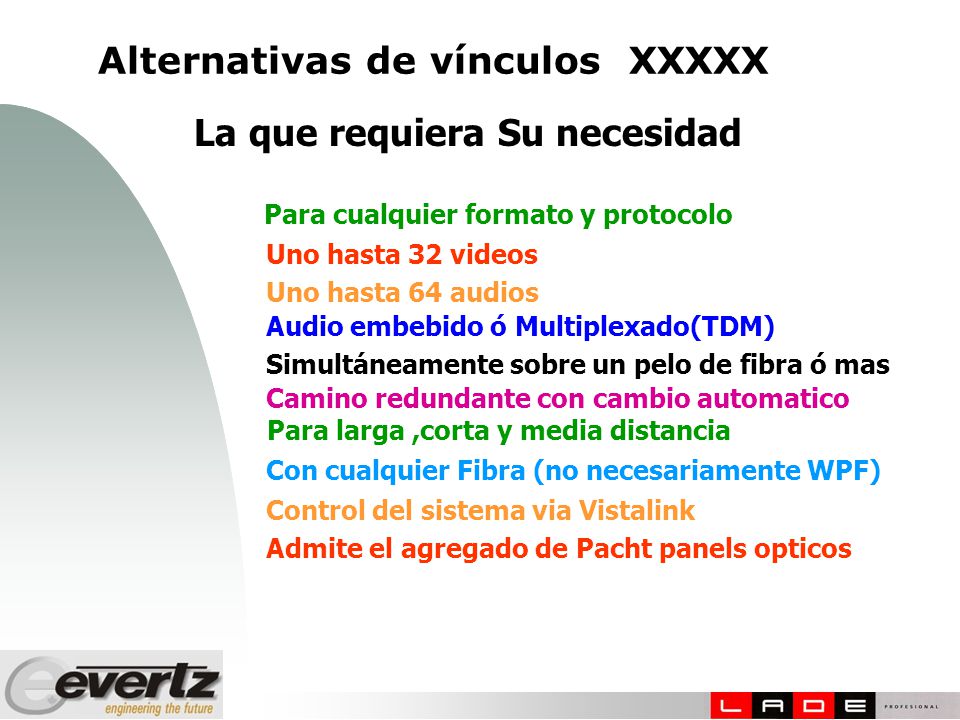

33 Alternativas de vínculos XXXXX
La que requiera Su necesidad Para cualquier formato y protocolo Uno hasta 32 videos Uno hasta 64 audios Audio embebido ó Multiplexado(TDM) Simultáneamente sobre un pelo de fibra ó mas Camino redundante con cambio automatico Para larga ,corta y media distancia Con cualquier Fibra (no necesariamente WPF) Control del sistema via Vistalink Admite el agregado de Pacht panels opticos

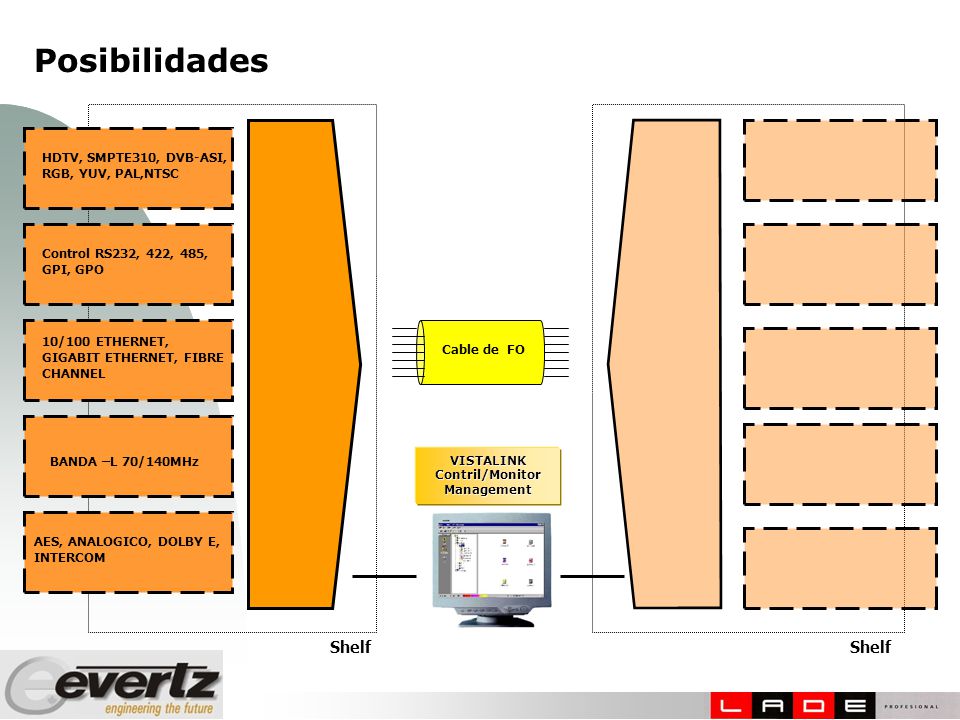

34 VISTALINK Contril/Monitor Management
Posibilidades HDTV, SMPTE310, DVB-ASI, RGB, YUV, PAL,NTSC Control RS232, 422, 485, GPI, GPO 10/100 ETHERNET, GIGABIT ETHERNET, FIBRE CHANNEL Cable de FO BANDA –L 70/140MHz VISTALINK Contril/Monitor Management AES, ANALOGICO, DOLBY E, INTERCOM Shelf Shelf

35 Tecnologia escalable de bajo costo y calidad broadcast
Multiviewer Monitoring Syst. Modulos Fibra Optica Single & Multichannel Monitoring Syst. Video, Audio, Data. Amplificadores de Distribucion Reference & Test Generators EVERTZ Down Converters Brindamos vínculos opticos en cualquier fibra, para cualquier sistema, señal , formato o protocolo Syncronizing, Delay & Keyers Video/Audio Convertion Anlg to Dig. Audio Convertion Video/Audio Convertion Dig to Anlg. Embedders & De-Embedders (Audio/Data) Dig. To Component Anlg. Converters.

36 Muchas gracias
