1 Multiplexador SDH de Nueva Generación
DmSTM-1 Multiplexador SDH de Nueva Generación Topologia y Proteción

2 Objetivos Verificar las diferentes opciones de operación y las protecciones disponibles. Topologias Protección Configuración MSP Configuración SNC

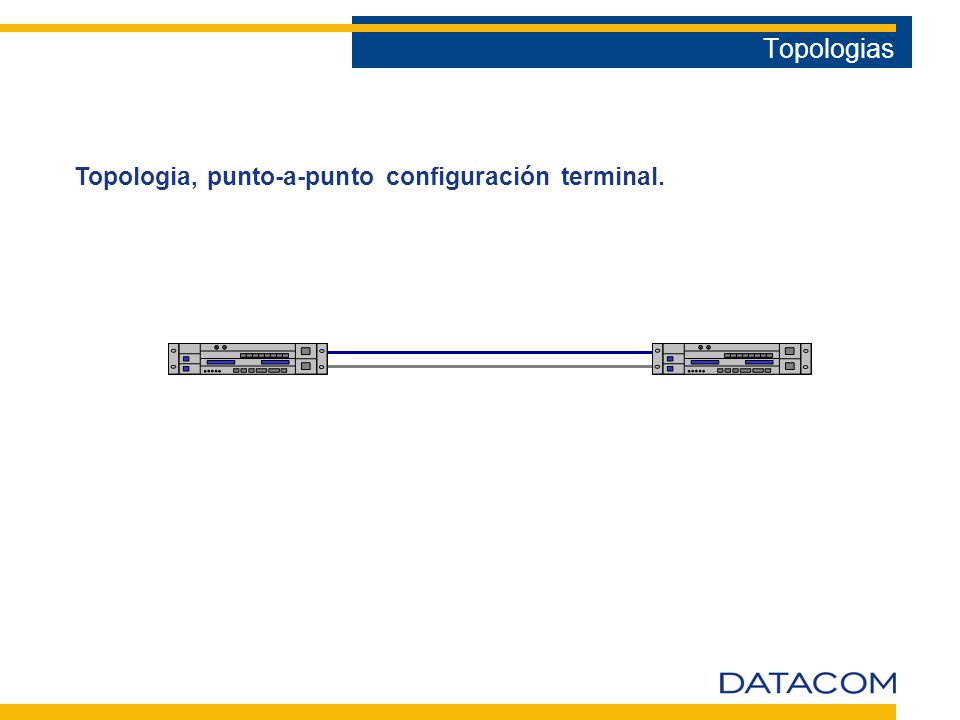

3 Topologias Topologia, punto-a-punto configuración terminal.

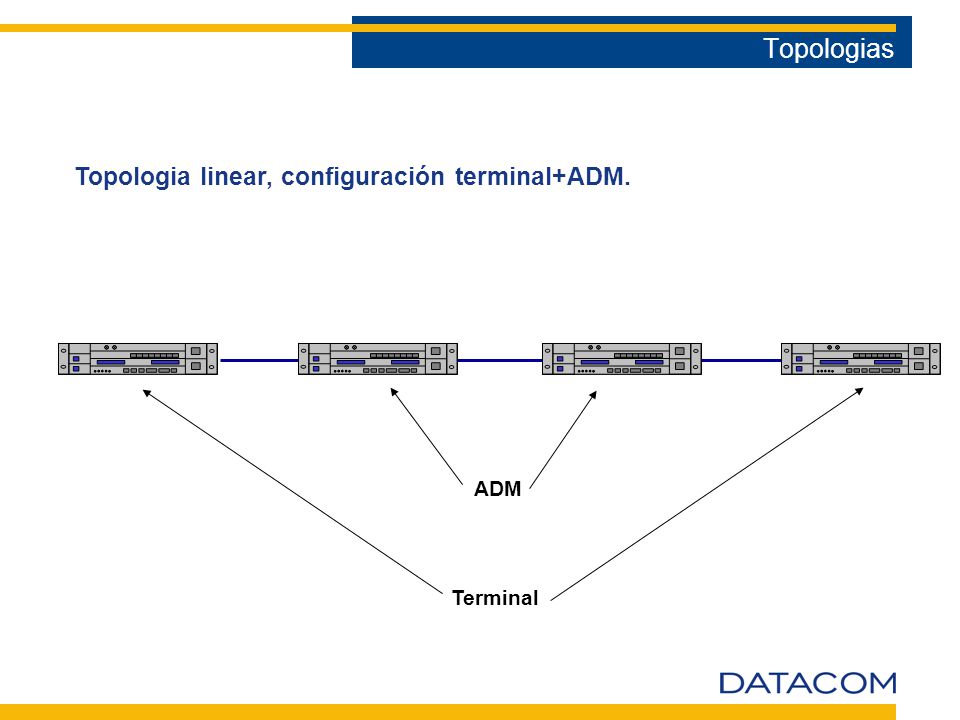

4 Topologias Topologia linear, configuración terminal+ADM. ADM Terminal

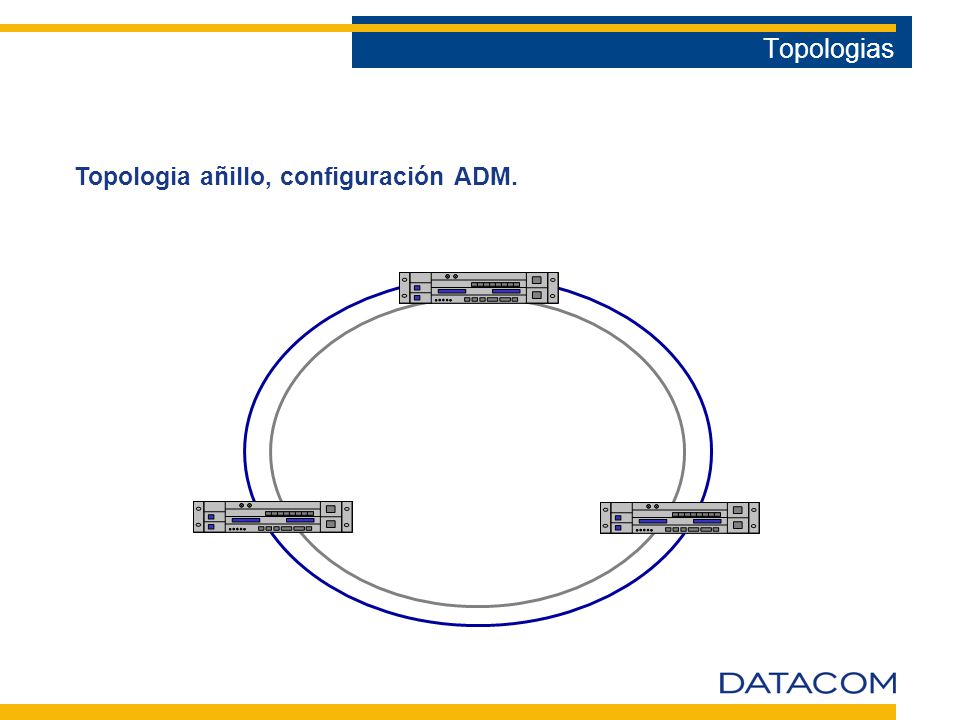

5 Topologias Topologia añillo, configuración ADM.

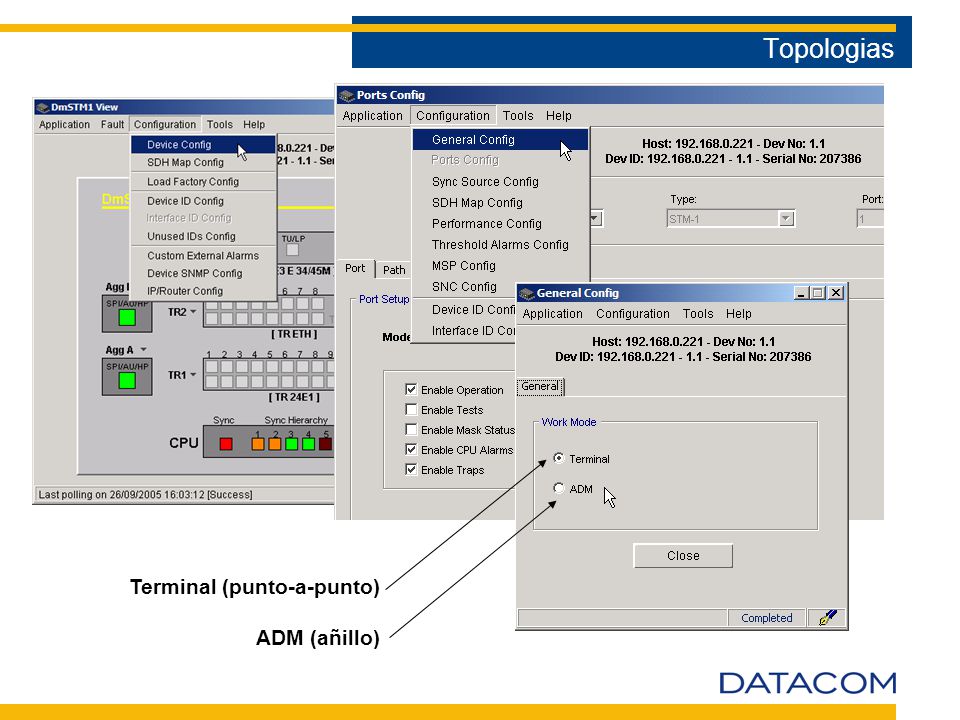

6 Topologias Terminal (punto-a-punto) ADM (añillo)

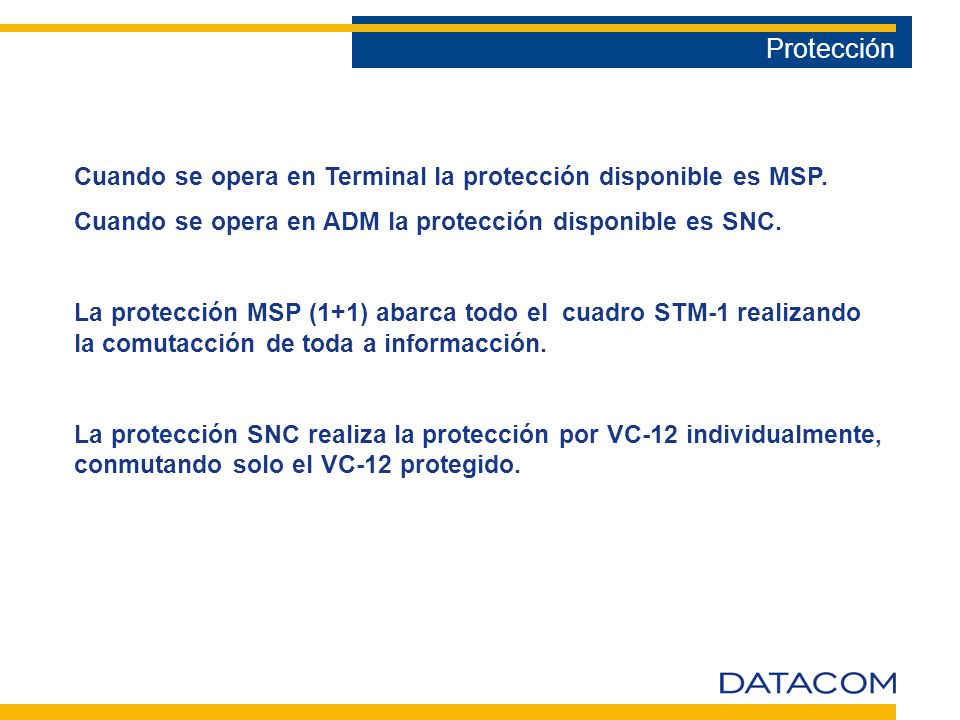

7 Protección Cuando se opera en Terminal la protección disponible es MSP. Cuando se opera en ADM la protección disponible es SNC. La protección MSP (1+1) abarca todo el cuadro STM-1 realizando la comutacción de toda a informacción. La protección SNC realiza la protección por VC-12 individualmente, conmutando solo el VC-12 protegido.

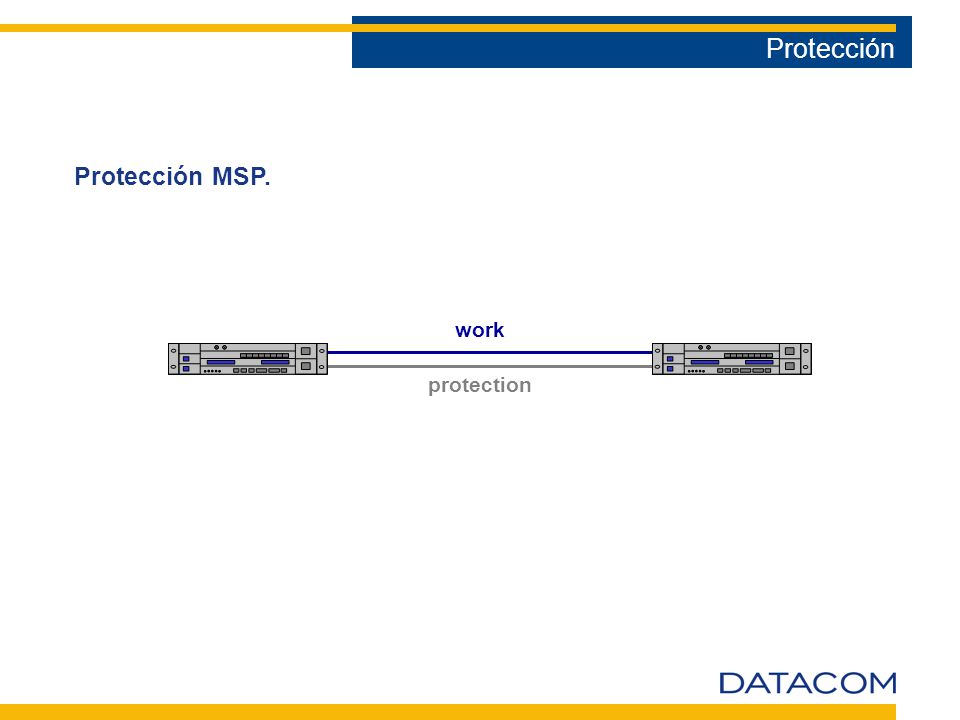

8 Protección Protección MSP. work protection

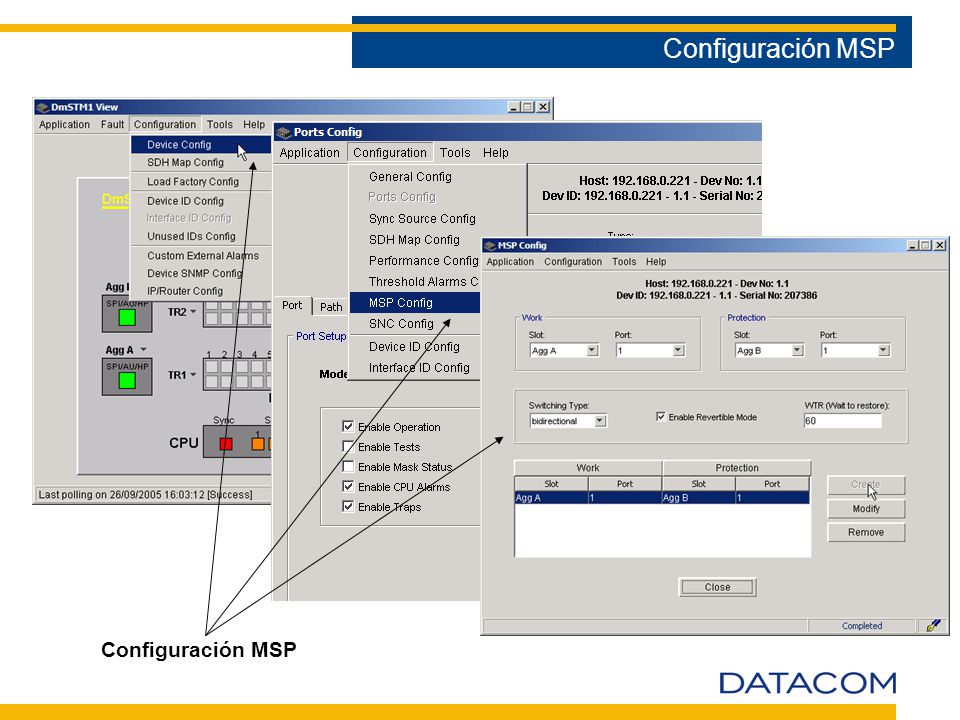

9 Configuración MSP Configuración MSP

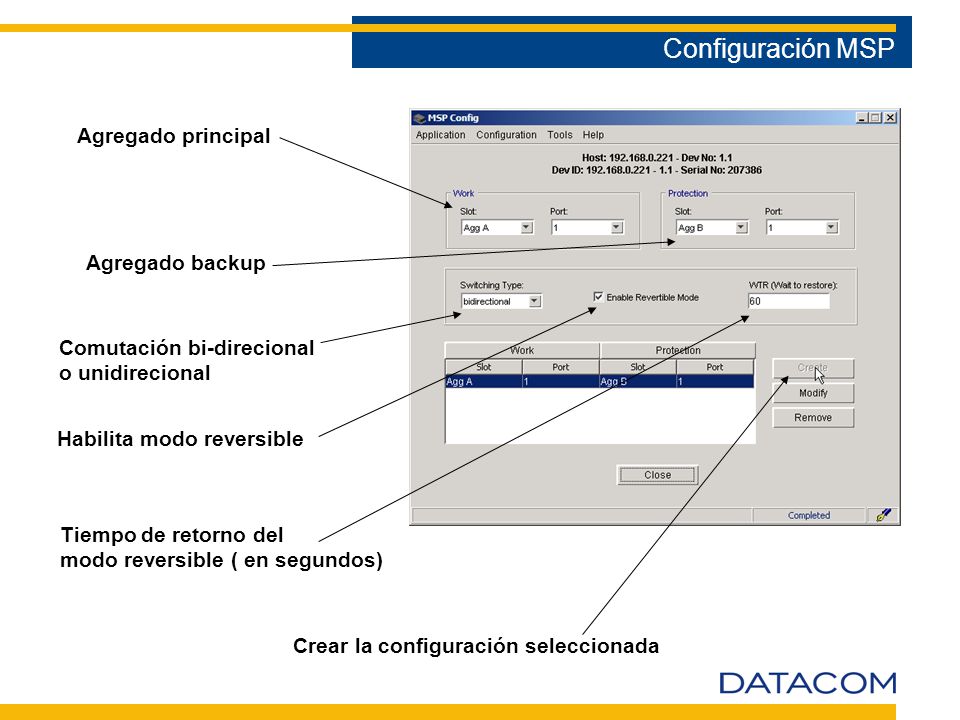

10 Configuración MSP Agregado principal Agregado backup
Comutación bi-direcional o unidirecional Habilita modo reversible Tiempo de retorno del modo reversible ( en segundos) Crear la configuración seleccionada

11 Proteción Proteción SNC. VC-12 (KLM-111) protection work work

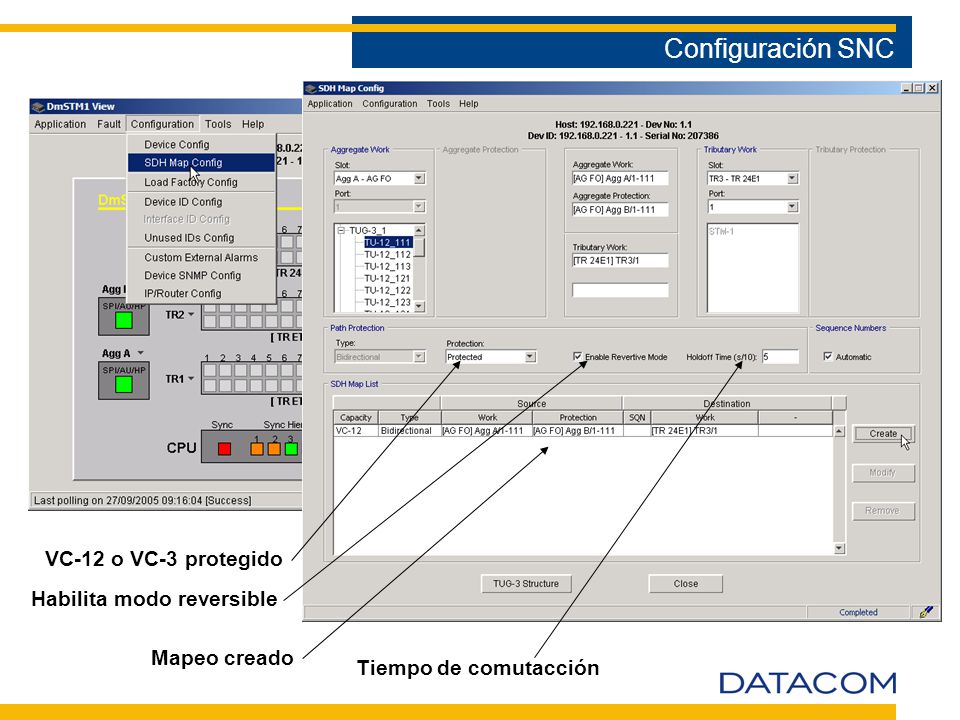

12 Configuración SNC VC-12 o VC-3 protegido Habilita modo reversible
Mapeo creado Tiempo de comutacción

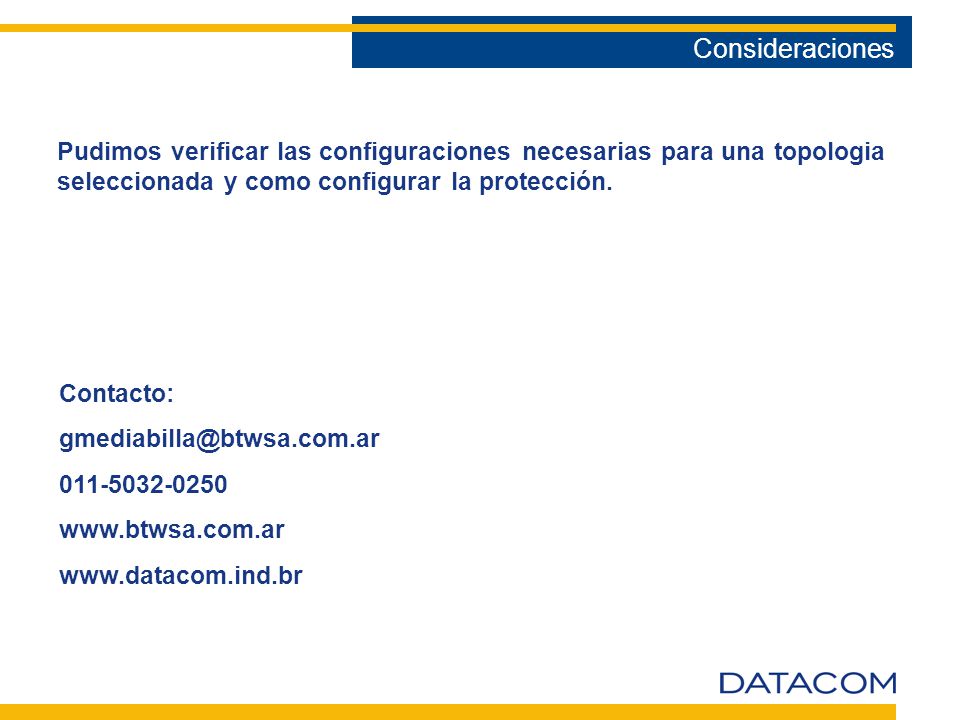

13 Consideraciones Pudimos verificar las configuraciones necesarias para una topologia seleccionada y como configurar la protección. Contacto:
