1 HUMEDAD SALUBRIDAD DB-HS-3 CALIDAD DEL AIRE INTTERIOR

2 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR
La tercera exigencia humana HOGRIOTERMICA de habitabilidad es la PUREZA DEL AIRE INTERIOR. LAS OTRAS DOS, HUMERADAD RELATIVA Y TEMPERATURA, SE TRATAN EN HE-1 DEMANDA ENERGETICA FOA 4

3 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

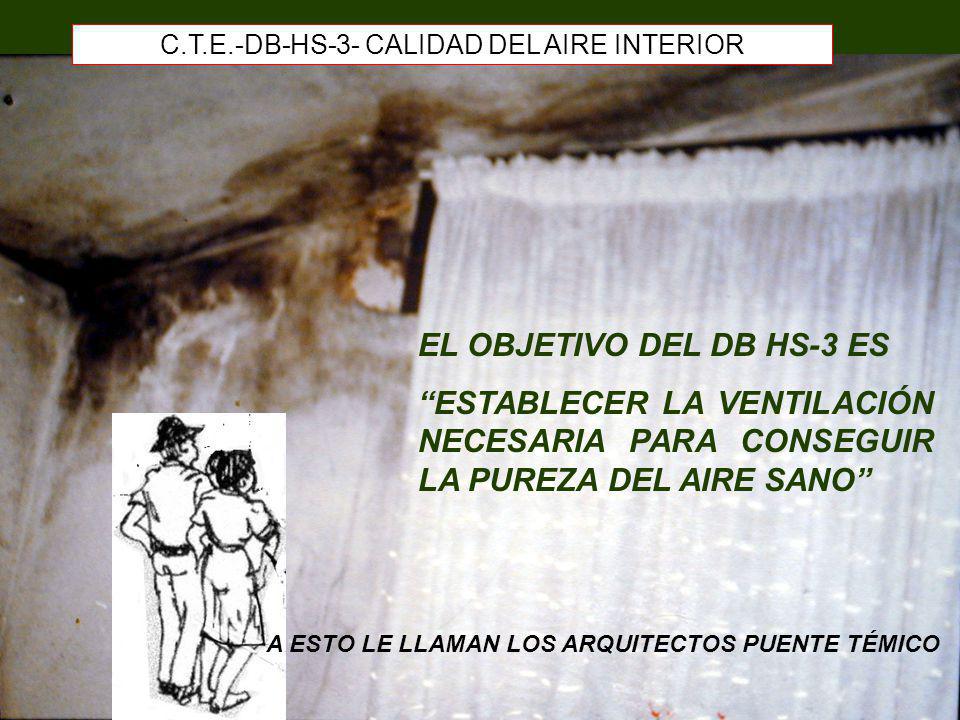

EL OBJETIVO DEL DB HS-3 ES “ESTABLECER LA VENTILACIÓN NECESARIA PARA CONSEGUIR LA PUREZA DEL AIRE SANO” A ESTO LE LLAMAN LOS ARQUITECTOS PUENTE TÉMICO

4

5 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

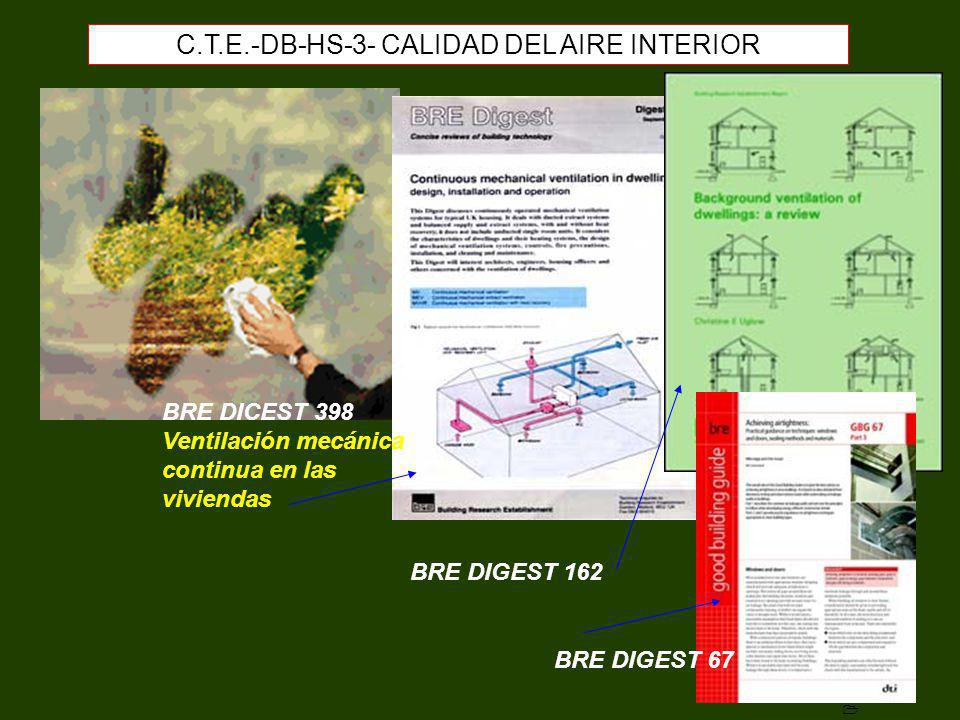

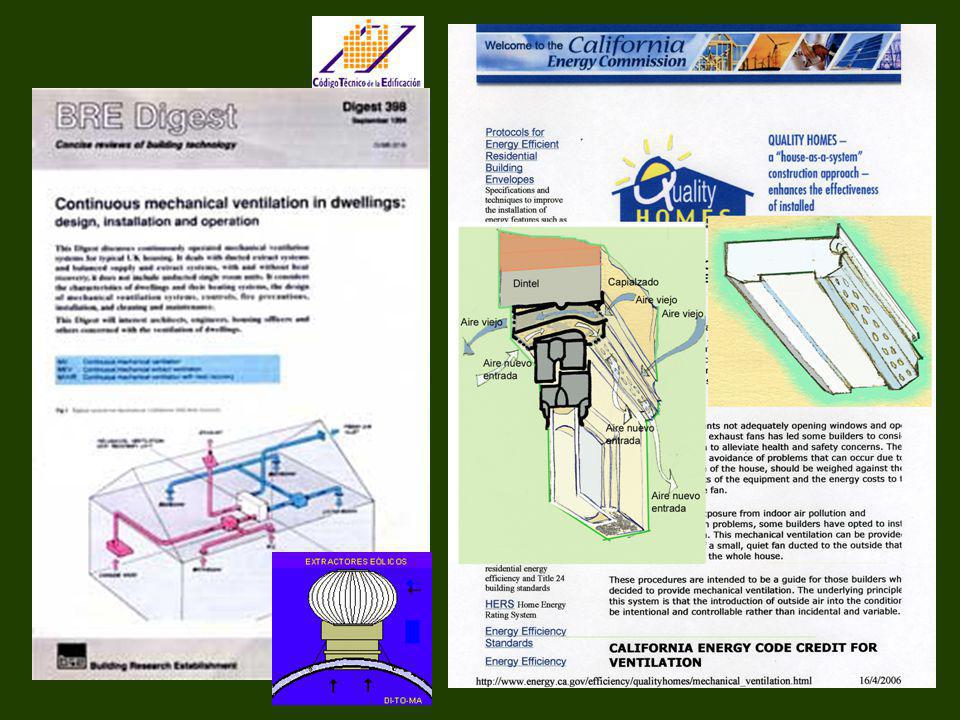

BRE DICEST 398 Ventilación mecánica continua en las viviendas BRE DIGEST 162 BRE DIGEST 67 FOA 1

6 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

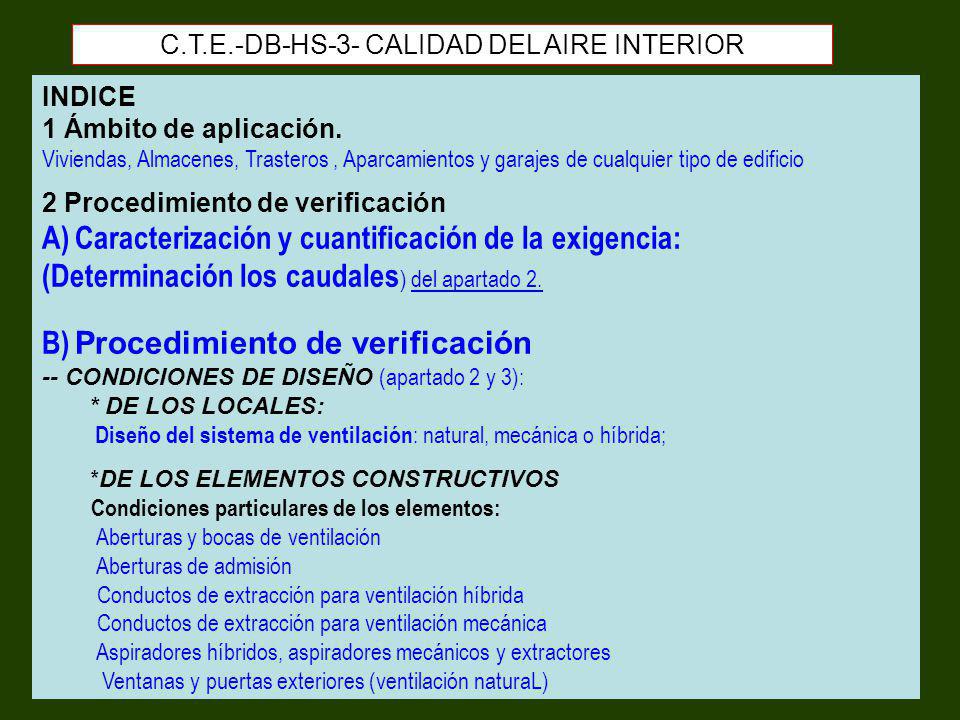

INDICE 1 Ámbito de aplicación. Viviendas, Almacenes, Trasteros , Aparcamientos y garajes de cualquier tipo de edificio 2 Procedimiento de verificación A) Caracterización y cuantificación de la exigencia: (Determinación los caudales) del apartado 2. B) Procedimiento de verificación -- CONDICIONES DE DISEÑO (apartado 2 y 3): * DE LOS LOCALES: Diseño del sistema de ventilación: natural, mecánica o híbrida; *DE LOS ELEMENTOS CONSTRUCTIVOS Condiciones particulares de los elementos: Aberturas y bocas de ventilación Aberturas de admisión Conductos de extracción para ventilación híbrida Conductos de extracción para ventilación mecánica Aspiradores híbridos, aspiradores mecánicos y extractores Ventanas y puertas exteriores (ventilación naturaL)

7 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

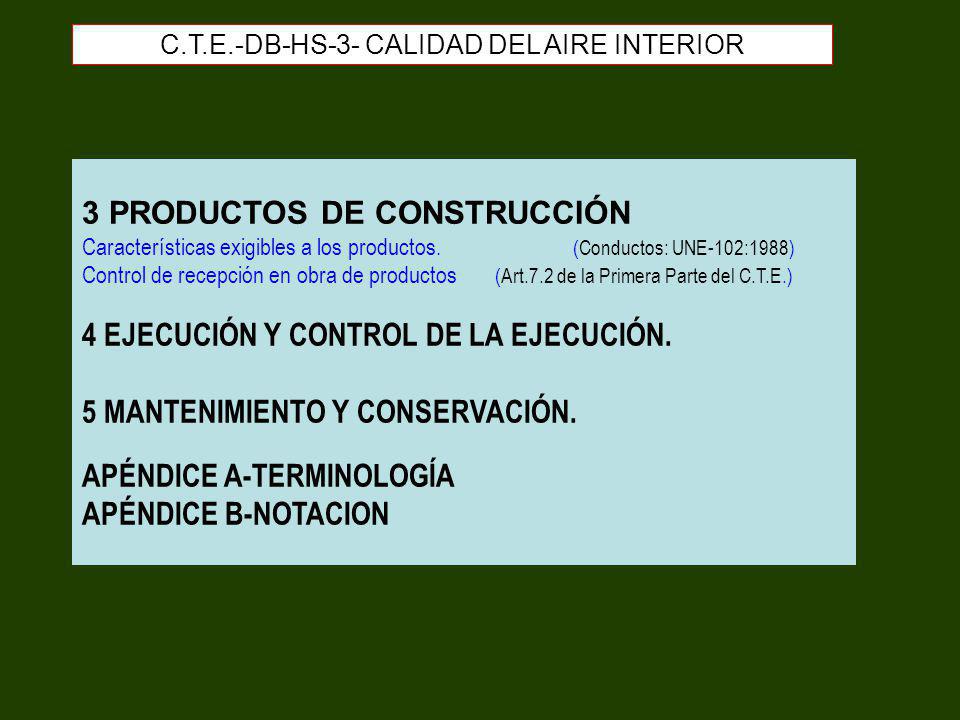

3 PRODUCTOS DE CONSTRUCCIÓN Características exigibles a los productos (Conductos: UNE-102:1988) Control de recepción en obra de productos (Art.7.2 de la Primera Parte del C.T.E.) 4 EJECUCIÓN Y CONTROL DE LA EJECUCIÓN. 5 MANTENIMIENTO Y CONSERVACIÓN. APÉNDICE A-TERMINOLOGÍA APÉNDICE B-NOTACION

8 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

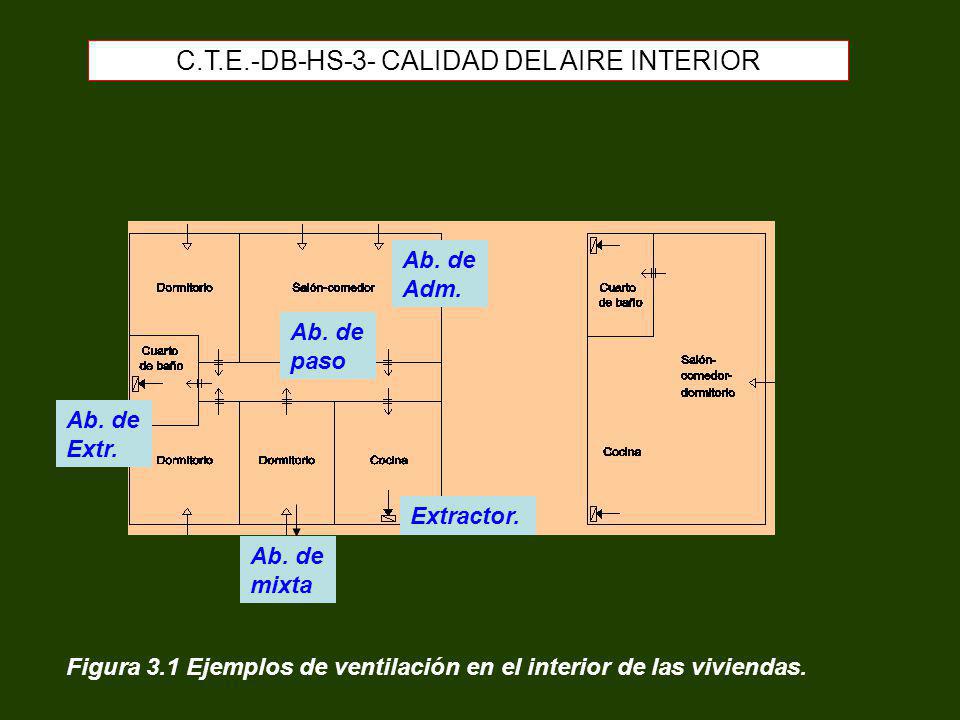

Ab. de Adm. Ab. de paso Ab. de Extr. Extractor. Ab. de mixta Figura 3.1 Ejemplos de ventilación en el interior de las viviendas.

9 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

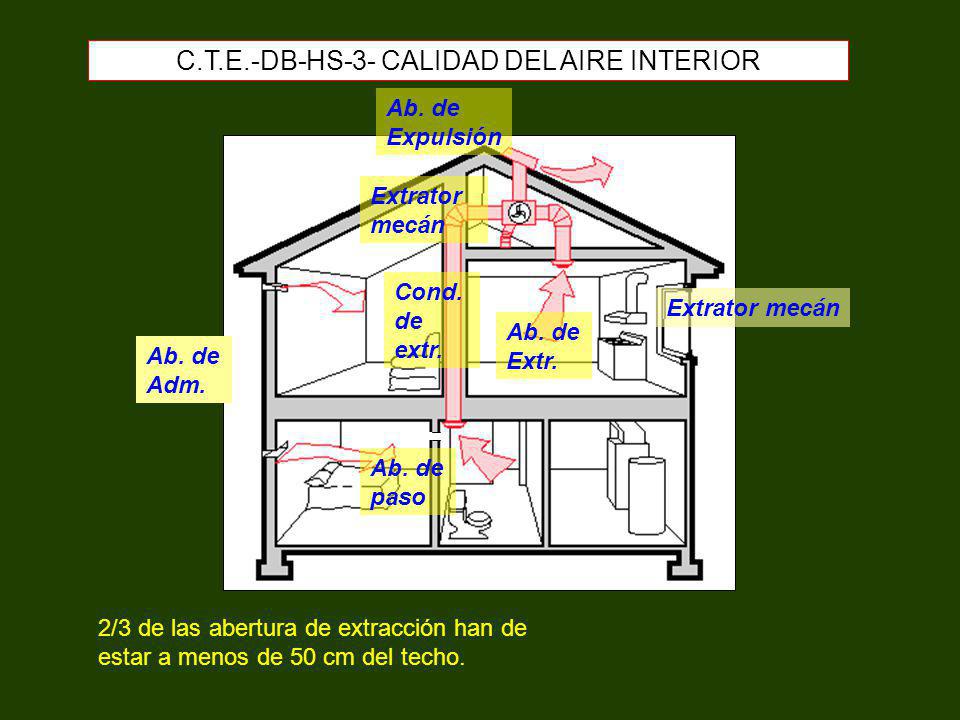

Ab. de Expulsión Extrator mecán Cond. de extr. Extrator mecán Ab. de Extr. Ab. de Adm. Ab. de paso 2/3 de las abertura de extracción han de estar a menos de 50 cm del techo.

10 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

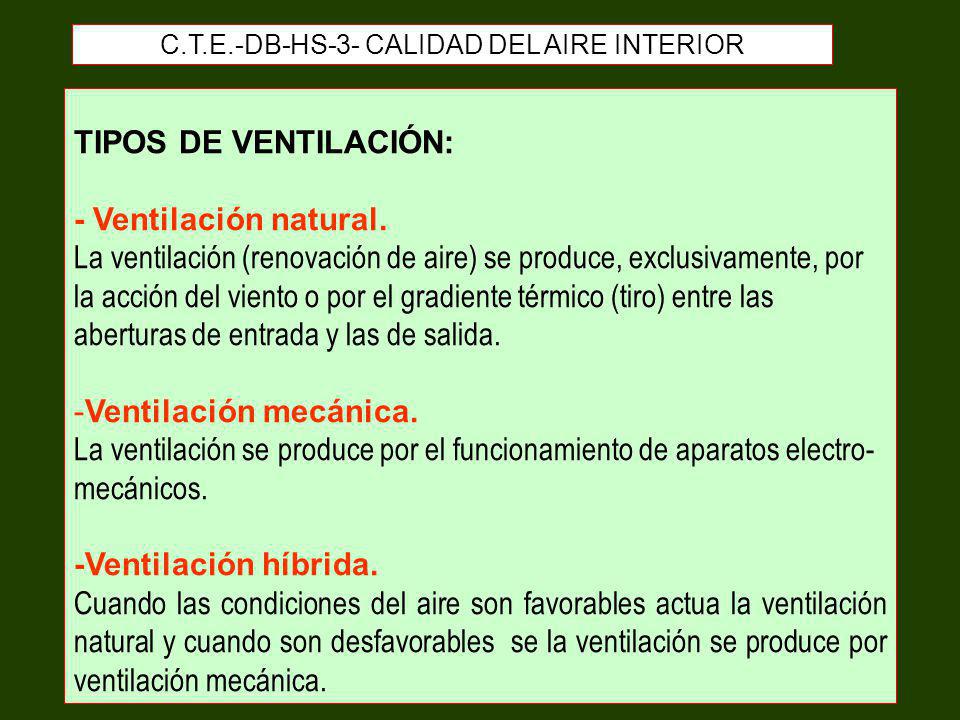

TIPOS DE VENTILACIÓN: - Ventilación natural. La ventilación (renovación de aire) se produce, exclusivamente, por la acción del viento o por el gradiente térmico (tiro) entre las aberturas de entrada y las de salida. Ventilación mecánica. La ventilación se produce por el funcionamiento de aparatos electro-mecánicos. -Ventilación híbrida. Cuando las condiciones del aire son favorables actua la ventilación natural y cuando son desfavorables se la ventilación se produce por ventilación mecánica.

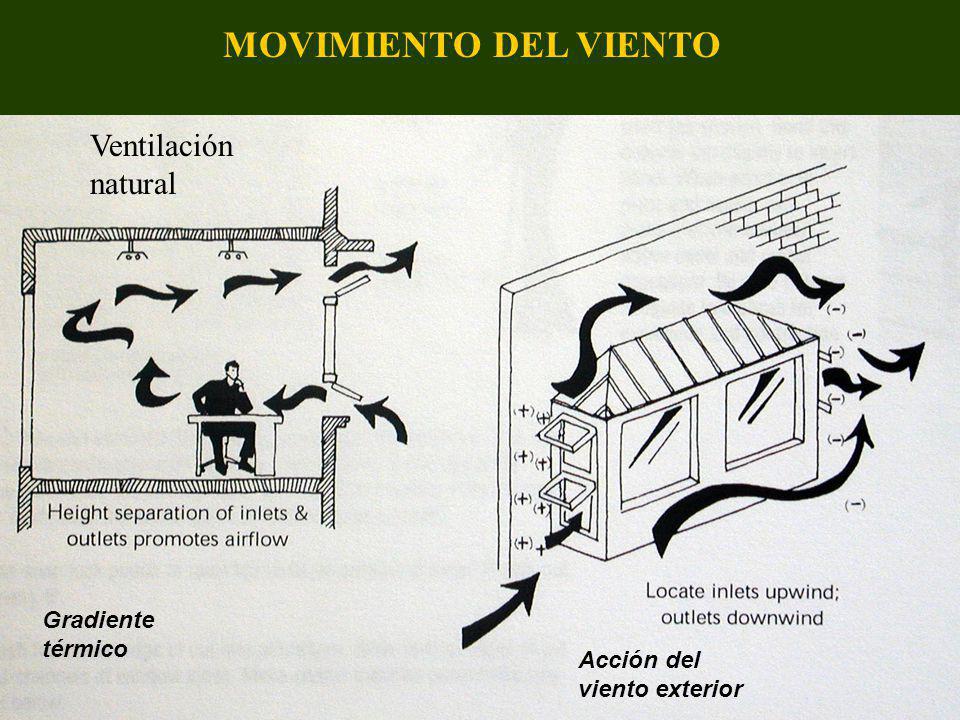

11 MOVIMIENTO DEL VIENTO Ventilación natural Gradiente térmico
Acción del viento exterior

12 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

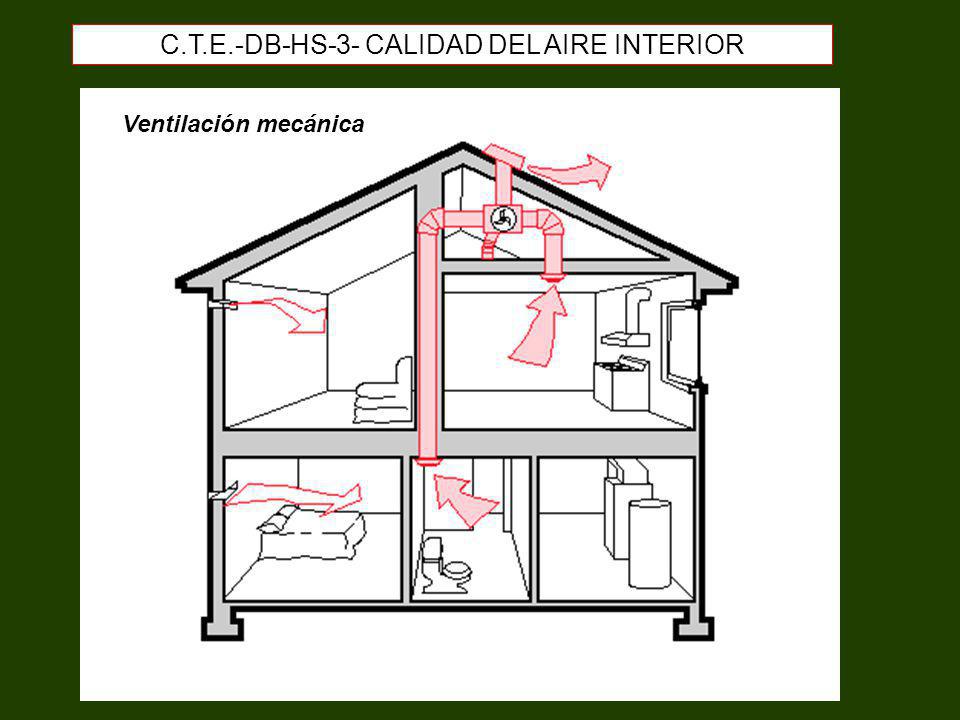

Ventilación mecánica

13 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

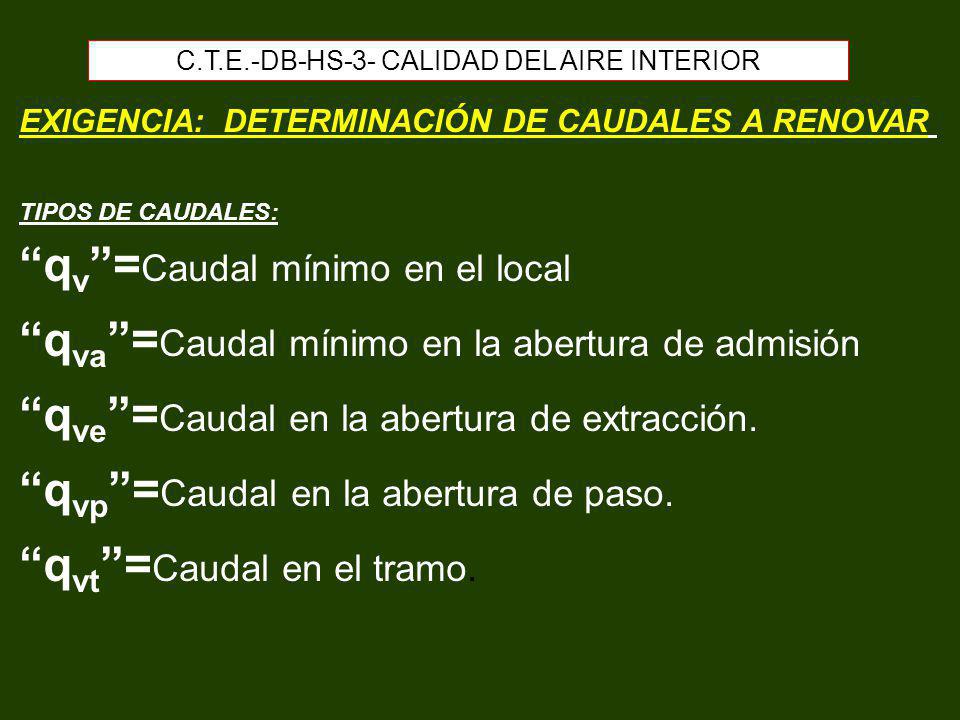

EXIGENCIA: DETERMINACIÓN DE CAUDALES A RENOVAR TIPOS DE CAUDALES: “qv”=Caudal mínimo en el local “qva”=Caudal mínimo en la abertura de admisión “qve”=Caudal en la abertura de extracción. “qvp”=Caudal en la abertura de paso. “qvt”=Caudal en el tramo.

14 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

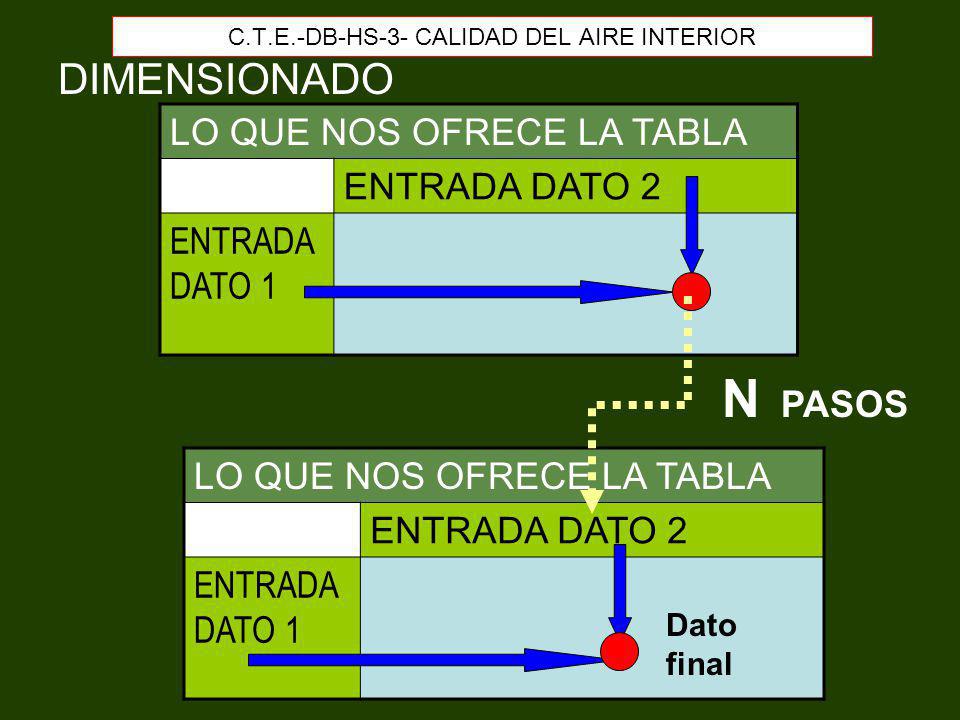

DIMENSIONADO LO QUE NOS OFRECE LA TABLA ENTRADA DATO 2 ENTRADA DATO 1 N PASOS LO QUE NOS OFRECE LA TABLA ENTRADA DATO 2 ENTRADA DATO 1 Dato final

15 “qv” Caudal de ventilación mínimo exigido en l/s

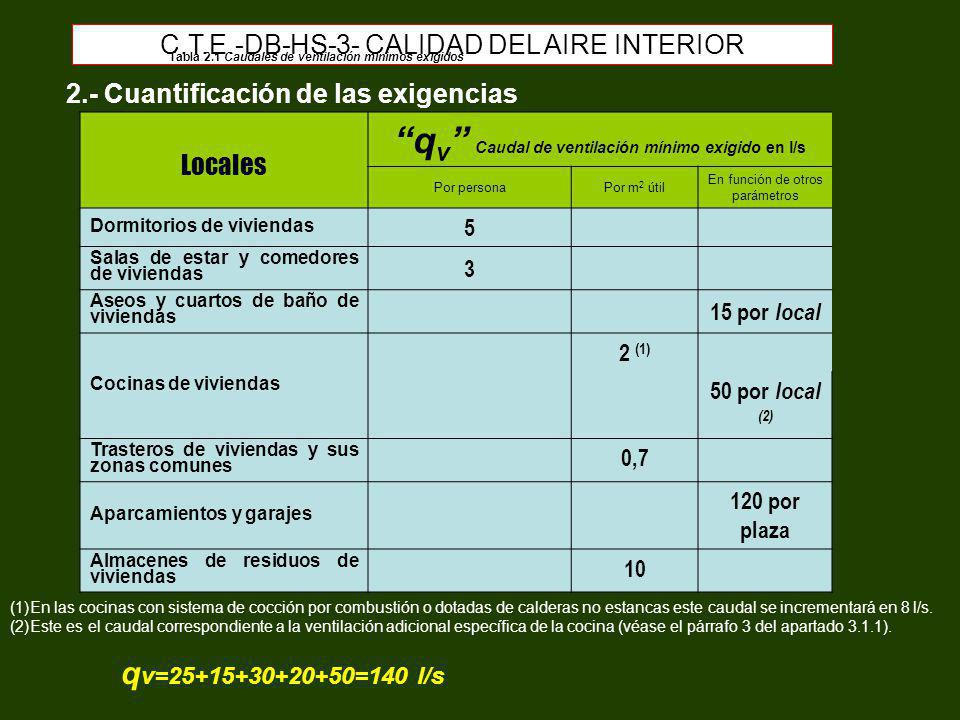

C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR Tabla 2.1 Caudales de ventilación mínimos exigidos 2.- Cuantificación de las exigencias Locales “qv” Caudal de ventilación mínimo exigido en l/s Por persona Por m2 útil En función de otros parámetros Dormitorios de viviendas 5 Salas de estar y comedores de viviendas 3 Aseos y cuartos de baño de viviendas 15 por local Cocinas de viviendas 2 (1) 50 por local (2) Trasteros de viviendas y sus zonas comunes 0,7 Aparcamientos y garajes 120 por plaza Almacenes de residuos de viviendas 10 En las cocinas con sistema de cocción por combustión o dotadas de calderas no estancas este caudal se incrementará en 8 l/s. Este es el caudal correspondiente a la ventilación adicional específica de la cocina (véase el párrafo 3 del apartado 3.1.1). qv= =140 l/s

16 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

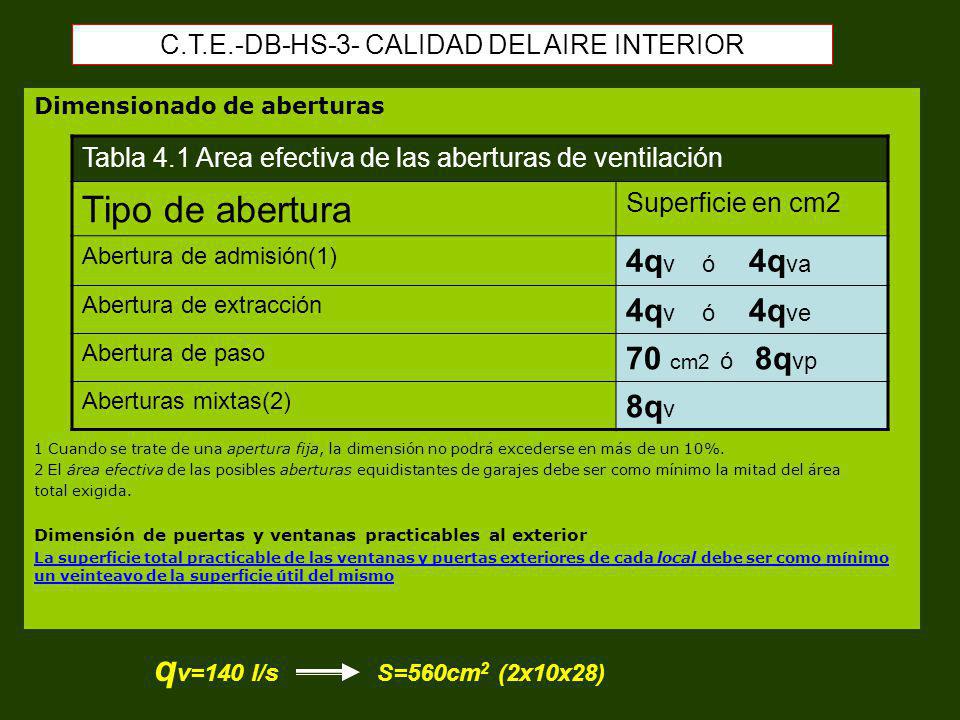

Dimensionado de aberturas 1 Cuando se trate de una apertura fija, la dimensión no podrá excederse en más de un 10%. 2 El área efectiva de las posibles aberturas equidistantes de garajes debe ser como mínimo la mitad del área total exigida. Dimensión de puertas y ventanas practicables al exterior La superficie total practicable de las ventanas y puertas exteriores de cada local debe ser como mínimo un veinteavo de la superficie útil del mismo Tabla 4.1 Area efectiva de las aberturas de ventilación Tipo de abertura Superficie en cm2 Abertura de admisión(1) 4qv ó 4qva Abertura de extracción 4qv ó 4qve Abertura de paso 70 cm2 ó 8qvp Aberturas mixtas(2) 8qv qv=140 l/s S=560cm2 (2x10x28)

17 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

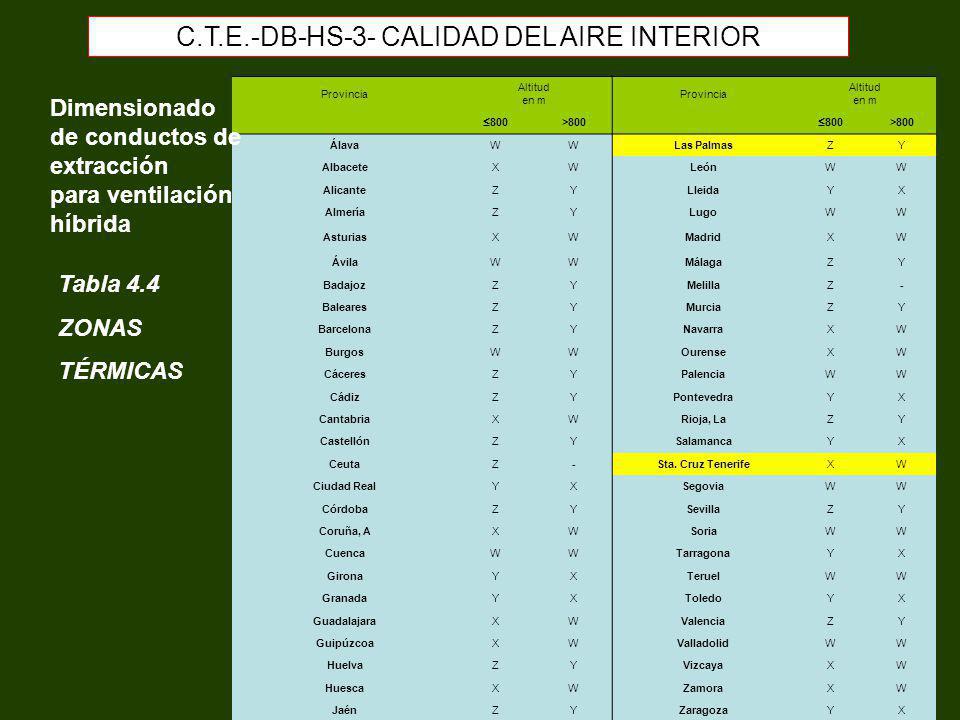

Provincia Altitud en m 800 >800 Álava W Las Palmas Z Y Albacete X León Alicante Lleida Almería Lugo Asturias Madrid Ávila Málaga Badajoz Melilla - Baleares Murcia Barcelona Navarra Burgos Ourense Cáceres Palencia Cádiz Pontevedra Cantabria Rioja, La Castellón Salamanca Ceuta Sta. Cruz Tenerife Ciudad Real Segovia Córdoba Sevilla Coruña, A Soria Cuenca Tarragona Girona Teruel Granada Toledo Guadalajara Valencia Guipúzcoa Valladolid Huelva Vizcaya Huesca Zamora Jaén Zaragoza Dimensionado de conductos de extracción para ventilación híbrida Tabla 4.4 ZONAS TÉRMICAS

18 NÚMERO DE PLANTAS DEL EDIFICIO W XSCT Y Z LPGC T-4 T-3 T-2 T1

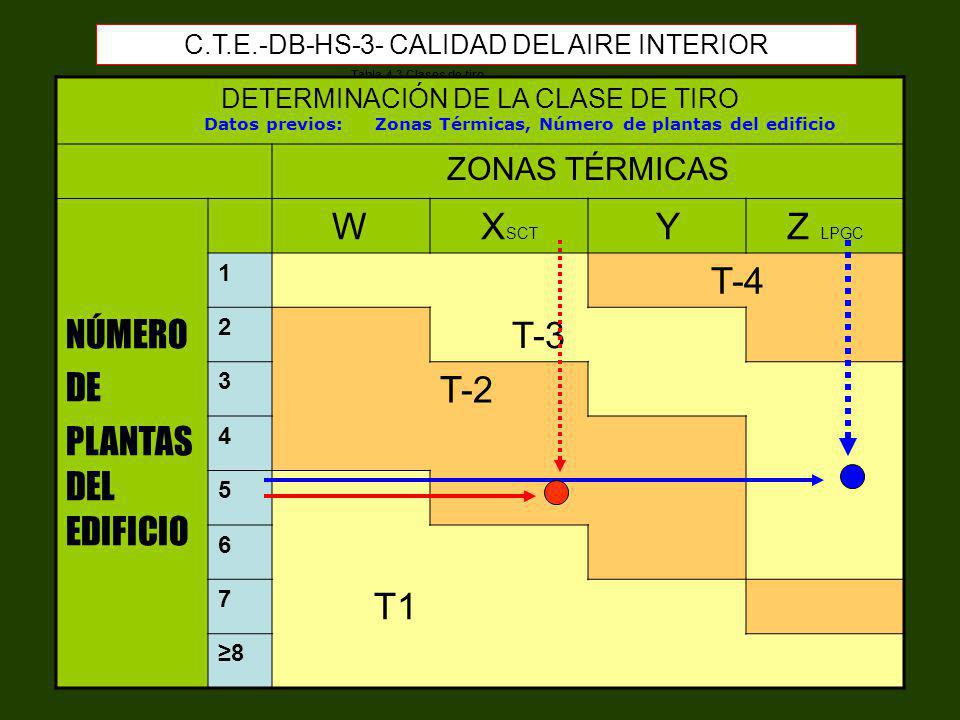

C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR Tabla 4.3 Clases de tiro DETERMINACIÓN DE LA CLASE DE TIRO Datos previos: Zonas Térmicas, Número de plantas del edificio ZONAS TÉRMICAS NÚMERO DE PLANTAS DEL EDIFICIO W XSCT Y Z LPGC 1 T-4 2 T-3 3 T-2 4 5 T1 6 7 ≥8

19 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

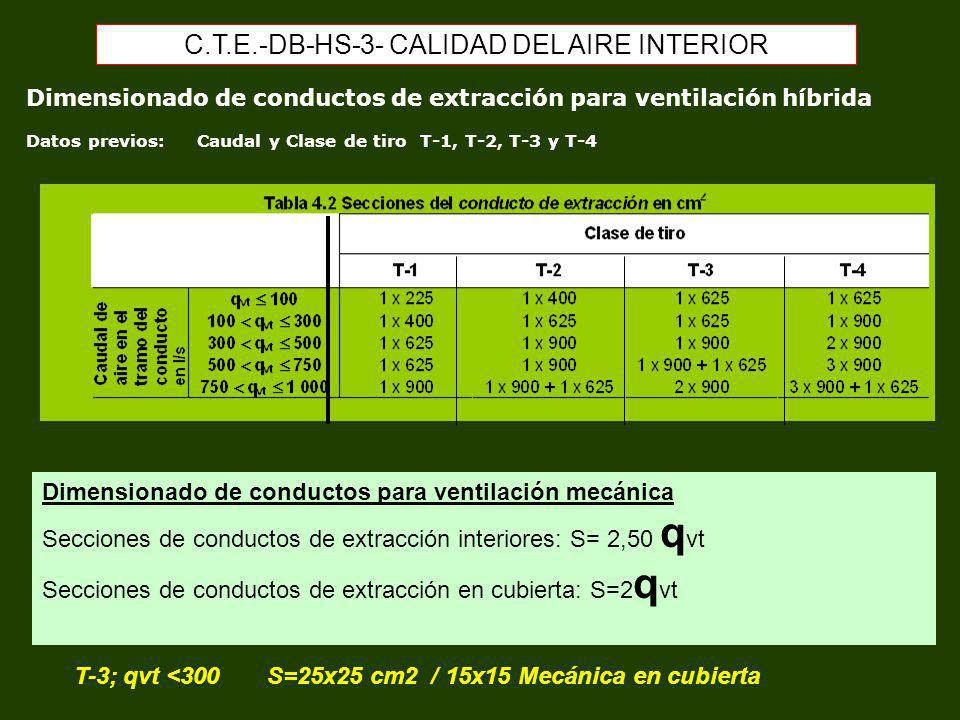

Dimensionado de conductos de extracción para ventilación híbrida Datos previos: Caudal y Clase de tiro T-1, T-2, T-3 y T-4 Dimensionado de conductos para ventilación mecánica Secciones de conductos de extracción interiores: S= 2,50 qvt Secciones de conductos de extracción en cubierta: S=2qvt T-3; qvt < S=25x25 cm2 / 15x15 Mecánica en cubierta

20 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

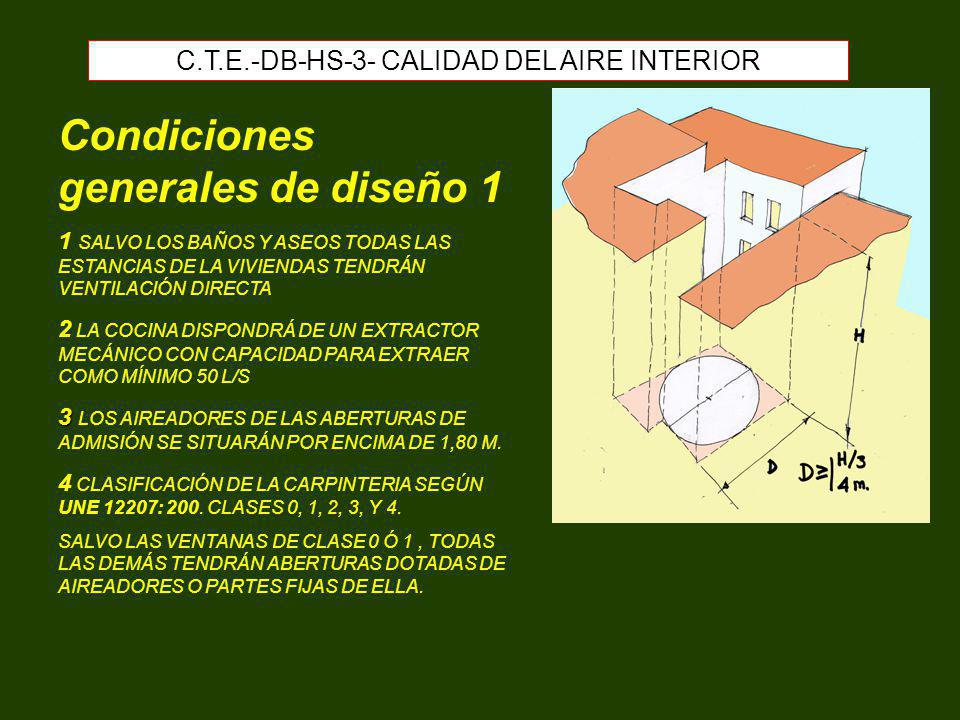

Condiciones generales de diseño 1 1 SALVO LOS BAÑOS Y ASEOS TODAS LAS ESTANCIAS DE LA VIVIENDAS TENDRÁN VENTILACIÓN DIRECTA 2 LA COCINA DISPONDRÁ DE UN EXTRACTOR MECÁNICO CON CAPACIDAD PARA EXTRAER COMO MÍNIMO 50 L/S 3 LOS AIREADORES DE LAS ABERTURAS DE ADMISIÓN SE SITUARÁN POR ENCIMA DE 1,80 M. 4 CLASIFICACIÓN DE LA CARPINTERIA SEGÚN UNE 12207: 200. CLASES 0, 1, 2, 3, Y 4. SALVO LAS VENTANAS DE CLASE 0 Ó 1 , TODAS LAS DEMÁS TENDRÁN ABERTURAS DOTADAS DE AIREADORES O PARTES FIJAS DE ELLA.

21 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

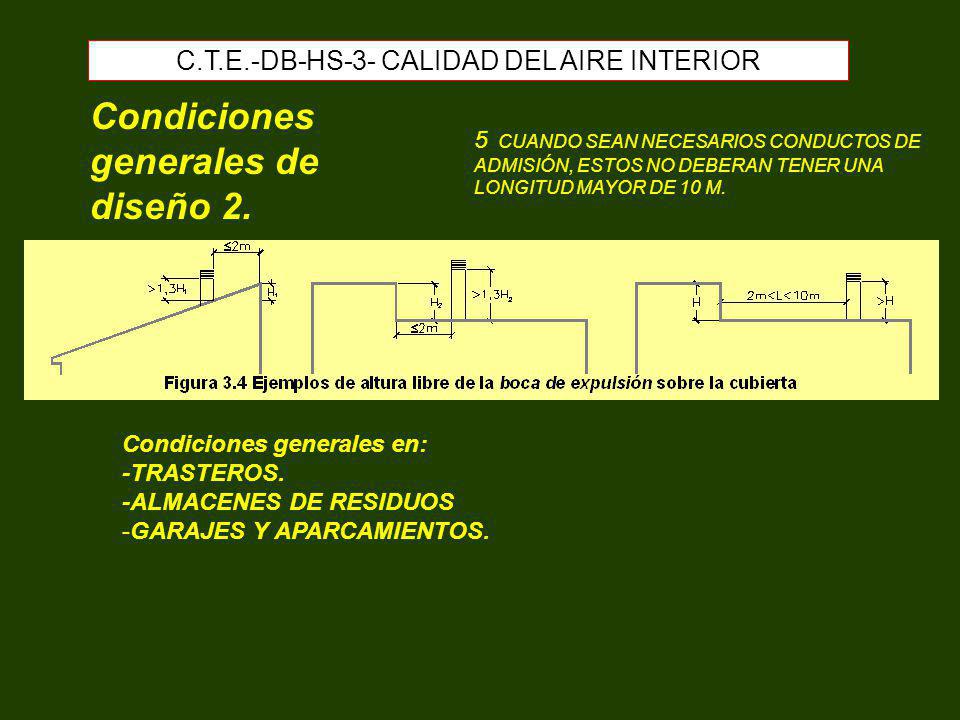

Condiciones generales de diseño 2. 5 CUANDO SEAN NECESARIOS CONDUCTOS DE ADMISIÓN, ESTOS NO DEBERAN TENER UNA LONGITUD MAYOR DE 10 M. Condiciones generales en: -TRASTEROS. -ALMACENES DE RESIDUOS GARAJES Y APARCAMIENTOS.

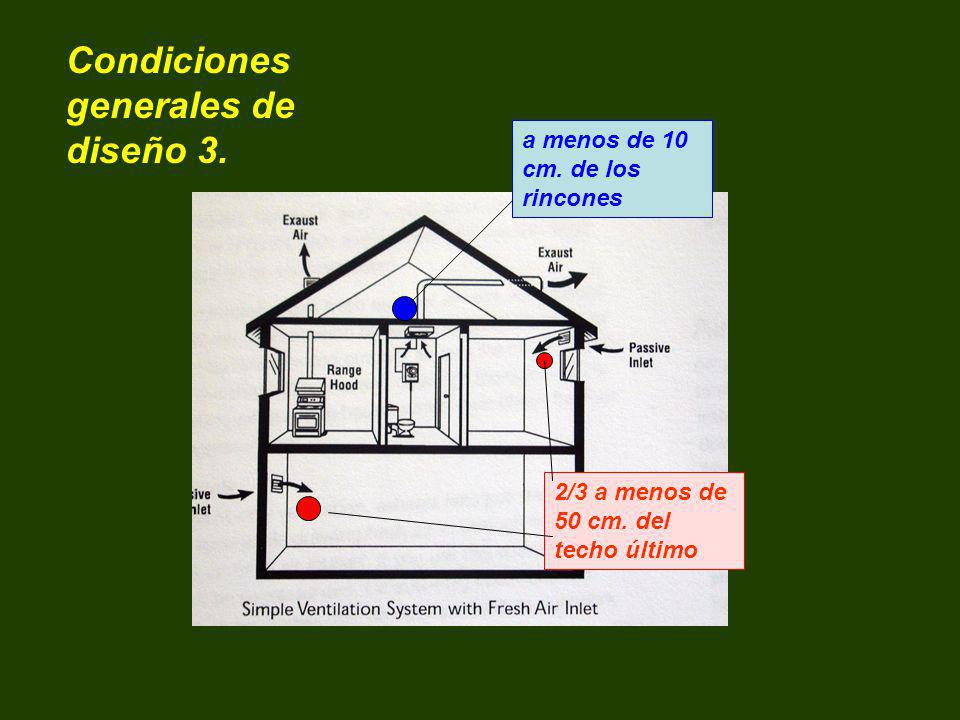

22 Condiciones generales de diseño 3.
a menos de 10 cm. de los rincones 2/3 a menos de 50 cm. del techo último

23 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR
la oferta comercial

24 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

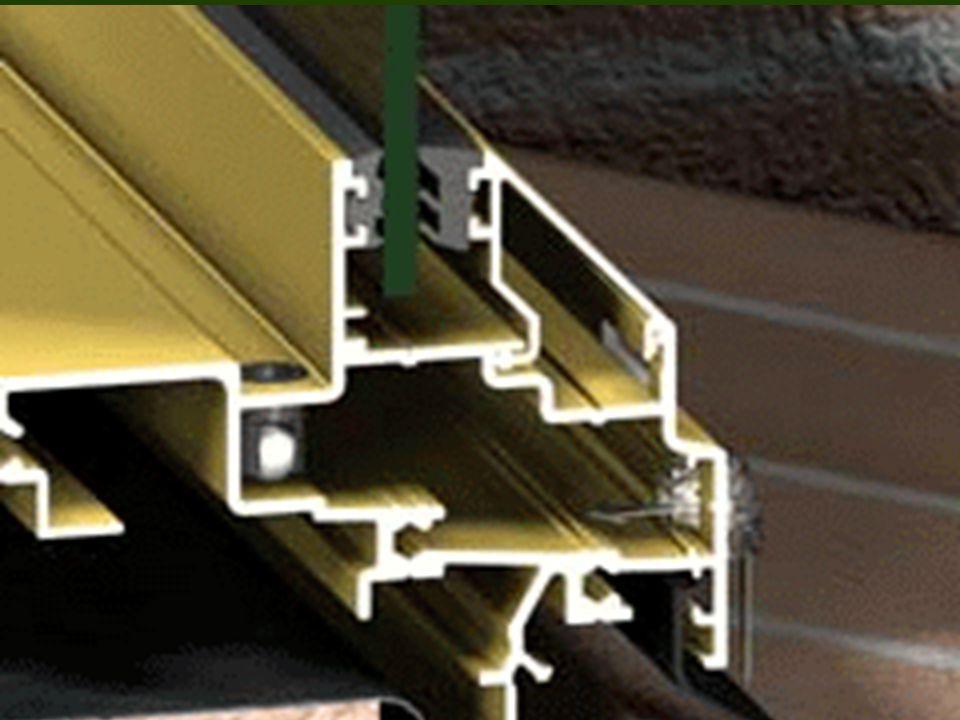

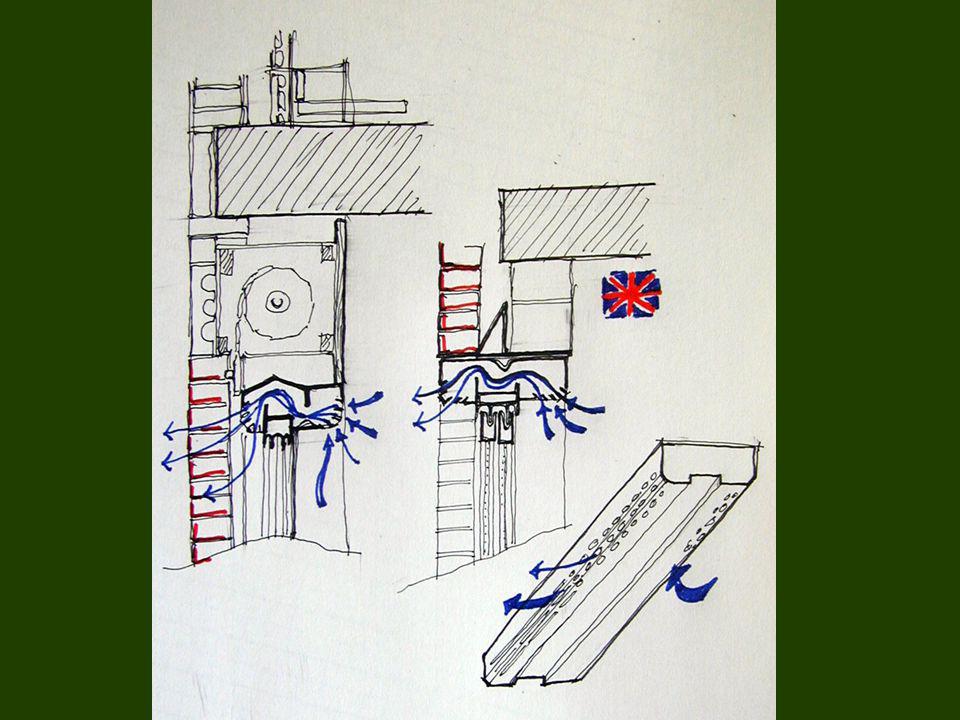

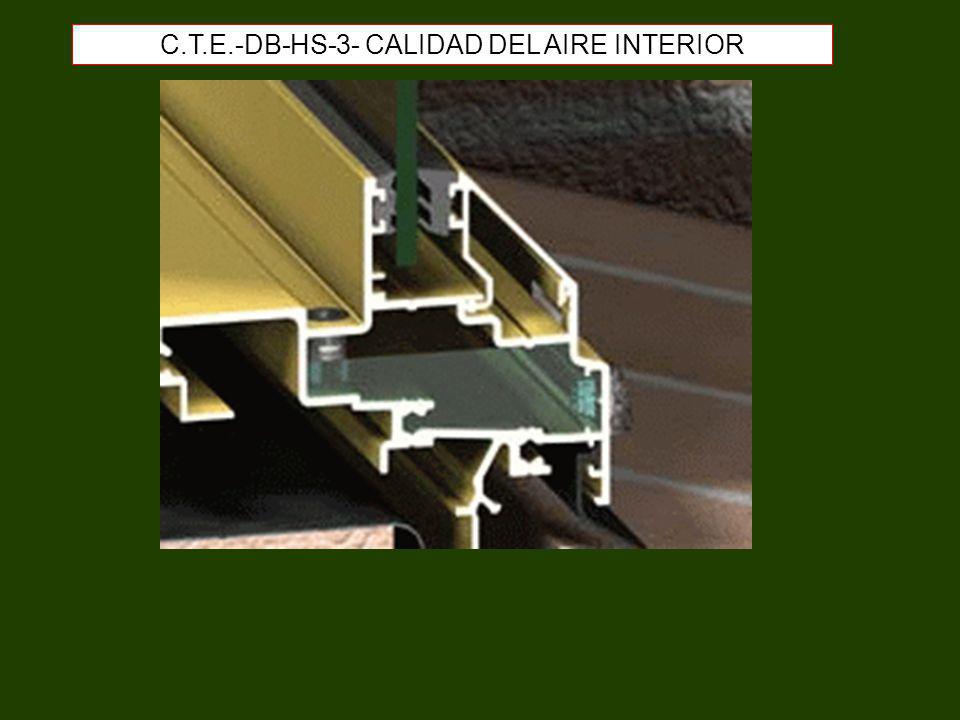

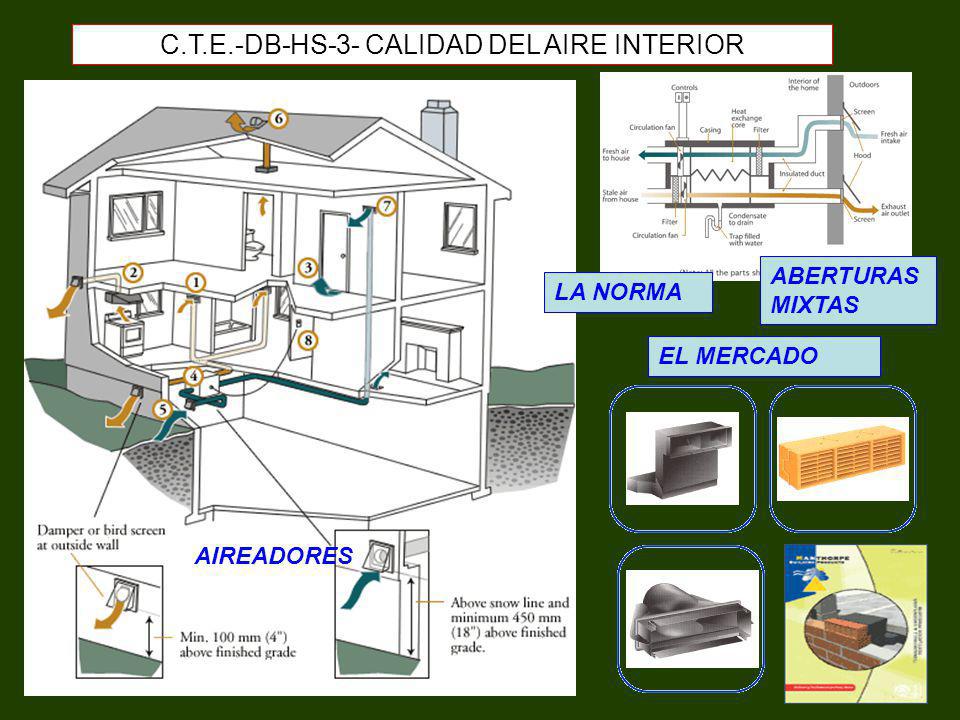

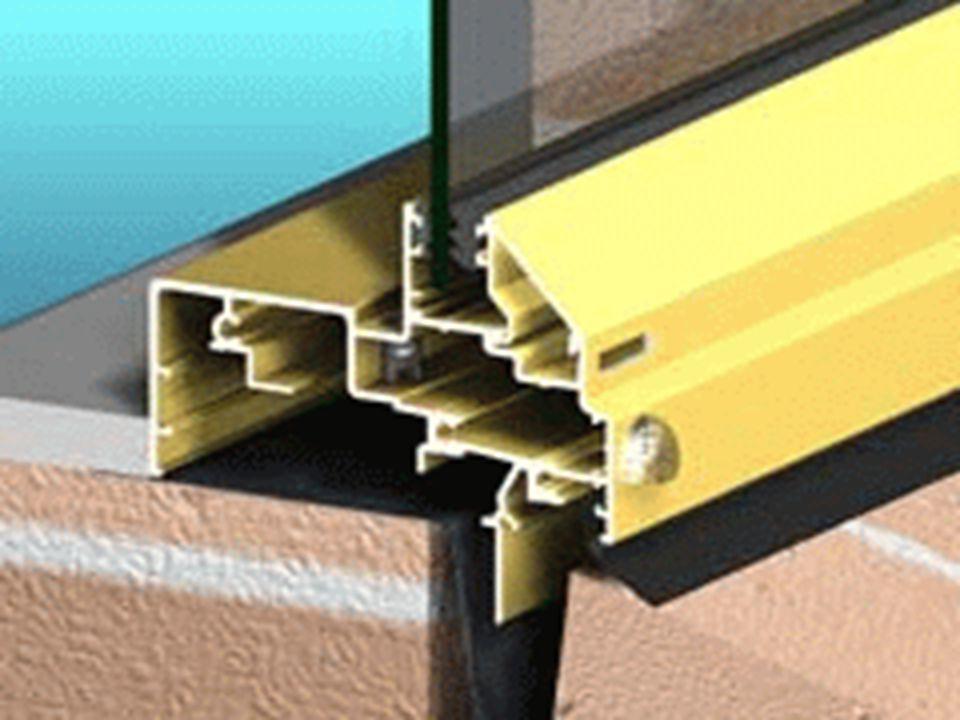

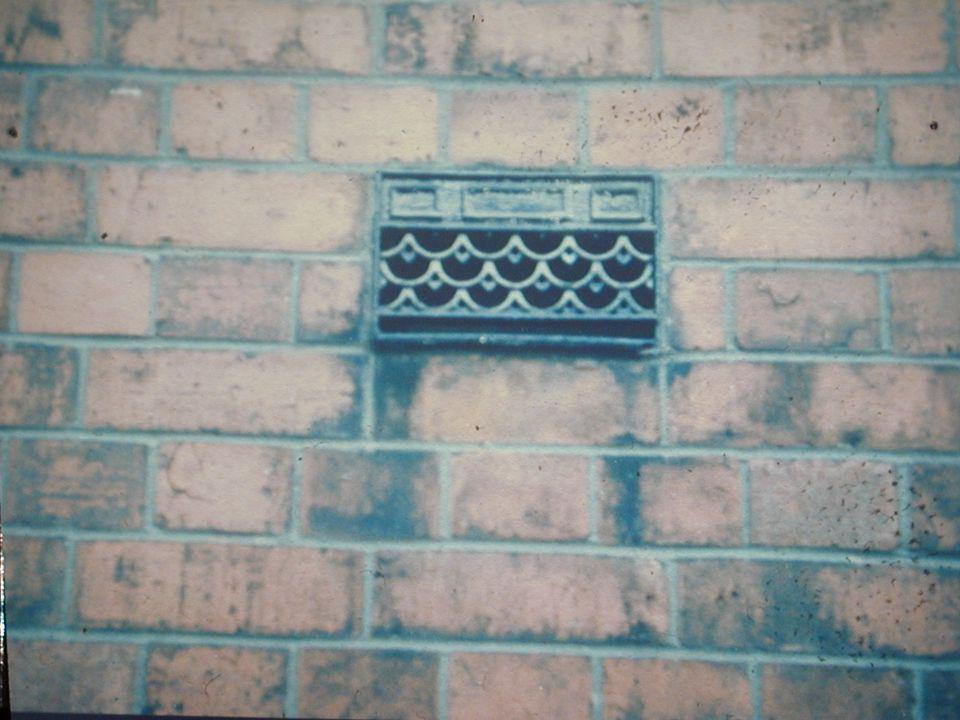

ABERTURAS MIXTAS LA NORMA EL MERCADO AIREADORES

25

26

27

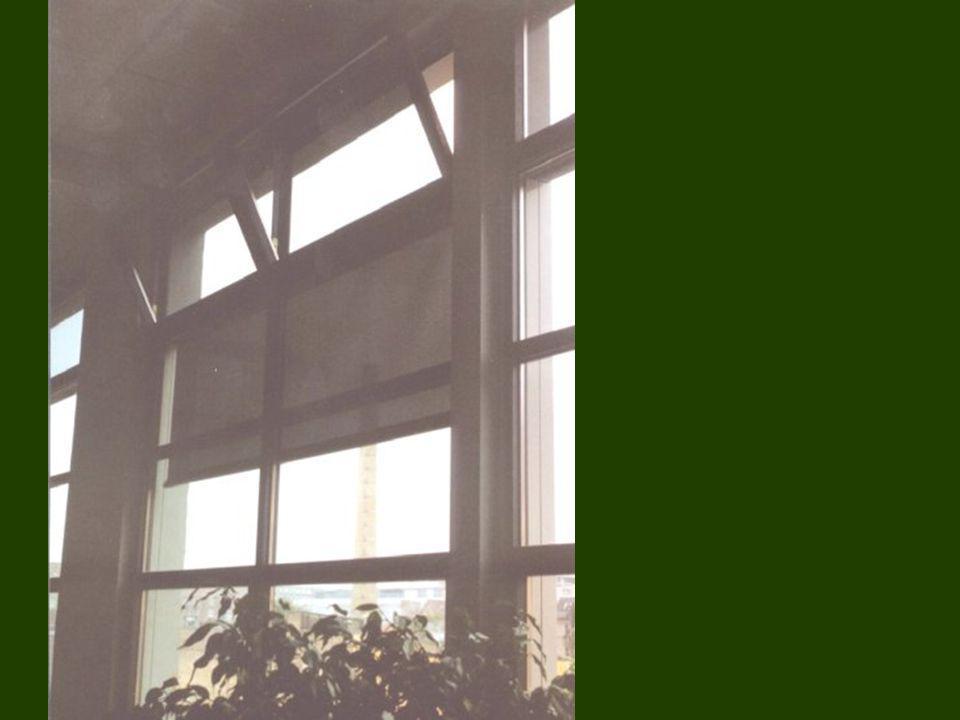

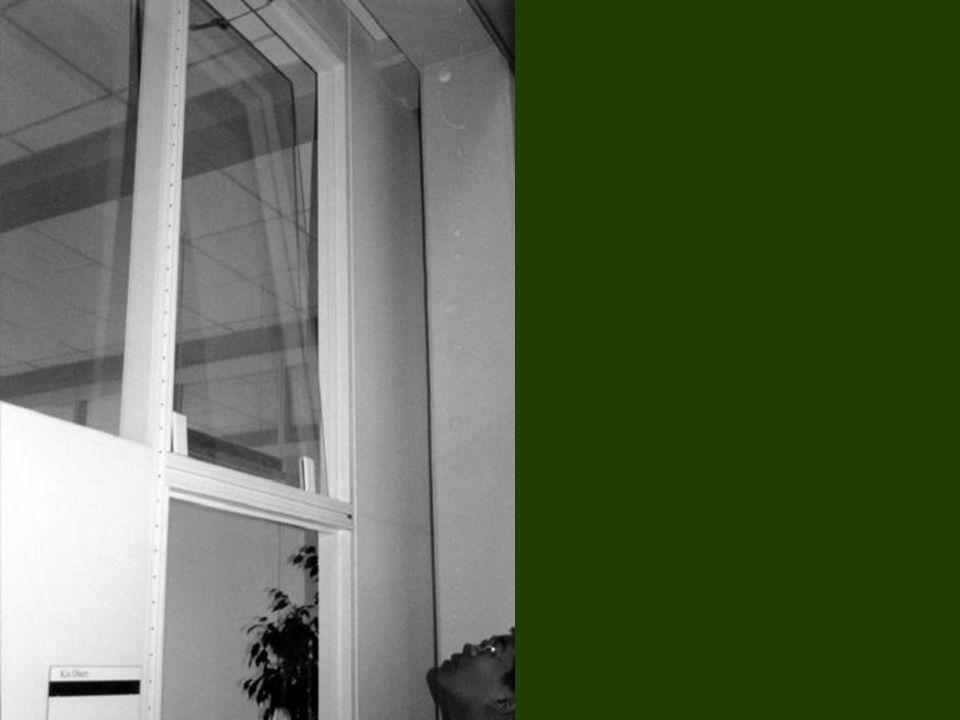

28 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

29 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

30

31 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

32

33

34

35

36 C.T.E.-DB-HS-3- CALIDAD DEL AIRE INTERIOR

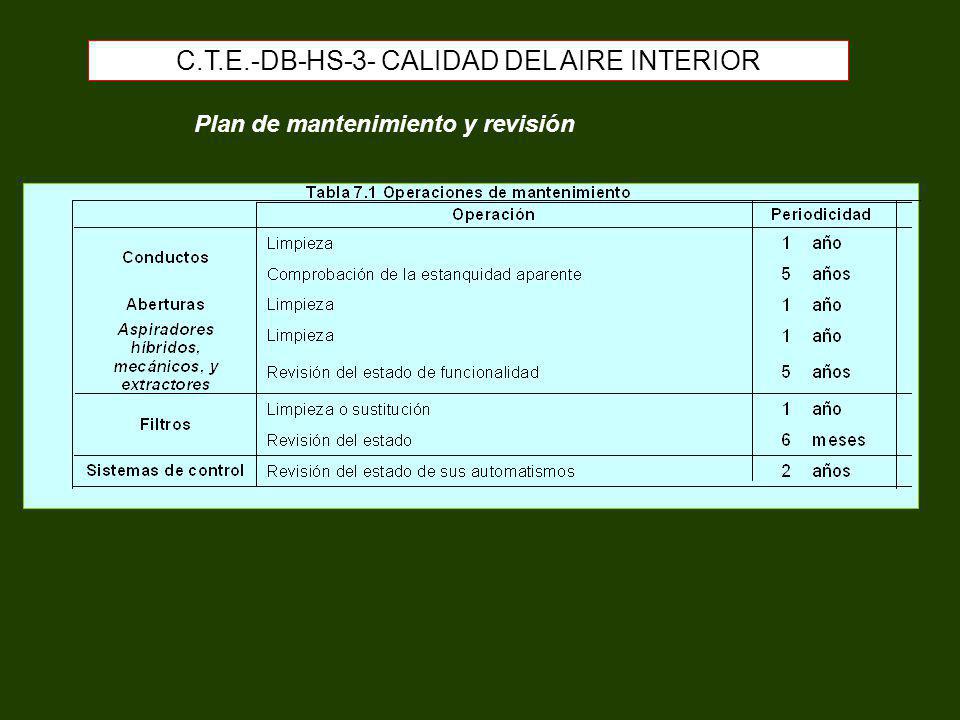

Plan de mantenimiento y revisión
