05/04/2017 Puntos de Función.

Presentación del tema: "05/04/2017 Puntos de Función."— Transcripción de la presentación:

1 05/04/2017 Puntos de Función

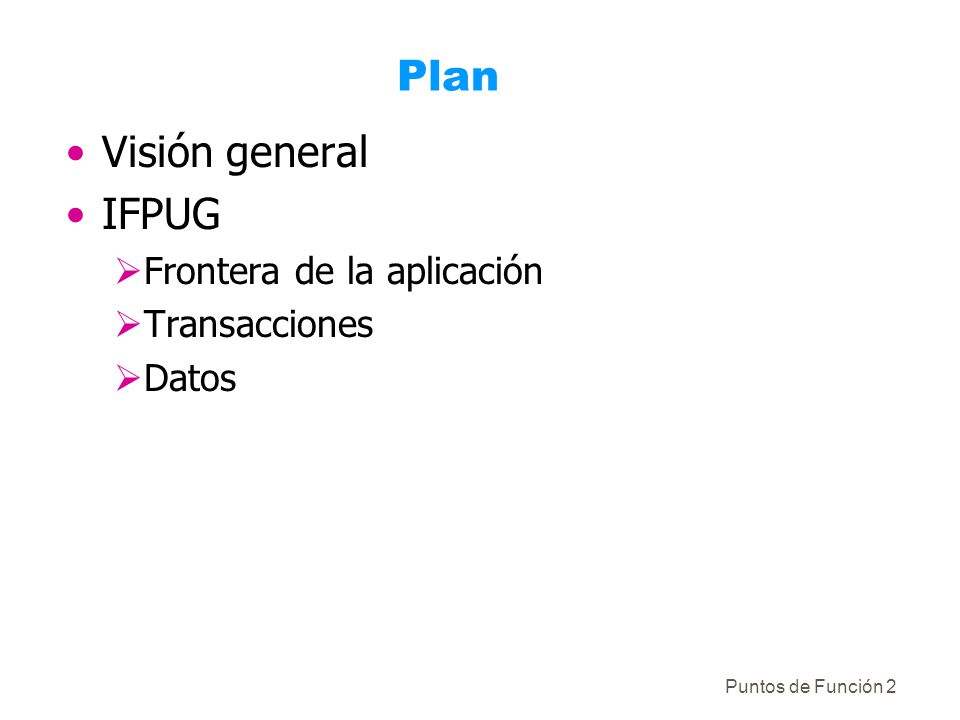

2 Plan Visión general IFPUG Frontera de la aplicación Transacciones
05/04/2017 Plan Visión general IFPUG Frontera de la aplicación Transacciones Datos

3 PF - Visión general Objetivo: traducir en un Número el tamaño de la funcionalidad que brinda un producto de software Desde el Punto de vista del usuario Suma ponderada de características del producto: Transacciones Nro. Entradas Externas (EI- External Input) Nro. Salidas Externas (EO- External Output) Nro. Consultas Exts. (EQ- External inQuiry) Datos Nro.Archivos Int. Lógicos (ILF- InternalLogical File) Nro.Arch. Interfaz Externa (EIF-External Interface File)

4 PF = PFSA x Factor de Ajuste
Modelo para contar PF Frontera de la aplicación EI Archivos Lógicos Internos (ILF) EQ No mantenidos por la aplicación EO 14 Características Generales de la Aplicación Archivos de Interfaz Externos (EIF) datos derivados y/o afecta comportamiento transacciones datos PF = PFSA x Factor de Ajuste

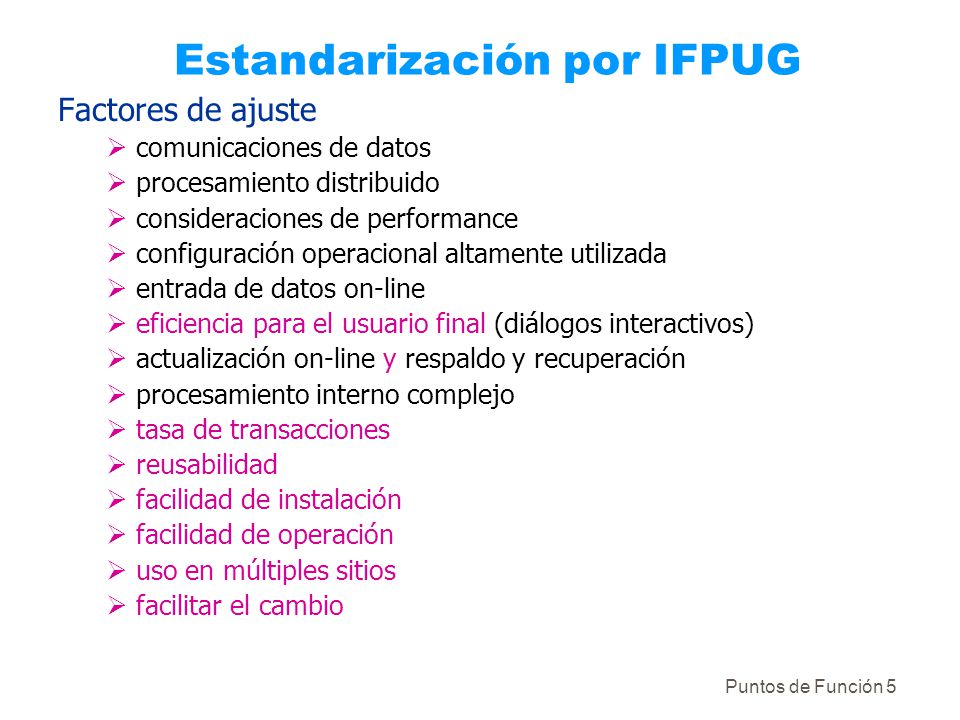

5 Estandarización por IFPUG
05/04/2017 Estandarización por IFPUG Factores de ajuste comunicaciones de datos procesamiento distribuido consideraciones de performance configuración operacional altamente utilizada entrada de datos on-line eficiencia para el usuario final (diálogos interactivos) actualización on-line y respaldo y recuperación procesamiento interno complejo tasa de transacciones reusabilidad facilidad de instalación facilidad de operación uso en múltiples sitios facilitar el cambio

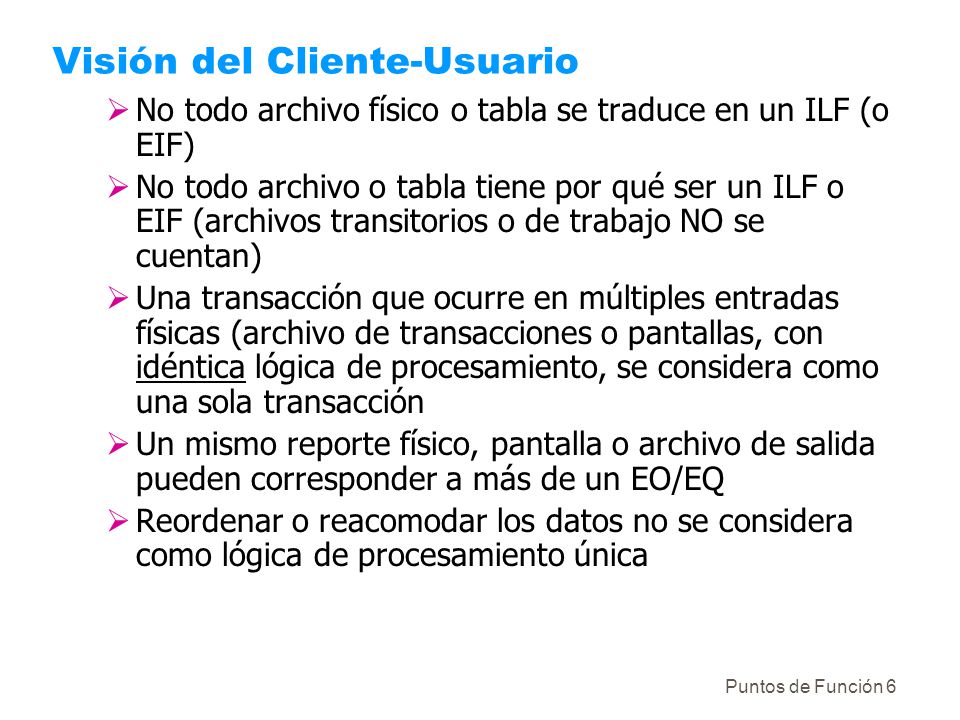

6 Visión del Cliente-Usuario
No todo archivo físico o tabla se traduce en un ILF (o EIF) No todo archivo o tabla tiene por qué ser un ILF o EIF (archivos transitorios o de trabajo NO se cuentan) Una transacción que ocurre en múltiples entradas físicas (archivo de transacciones o pantallas, con idéntica lógica de procesamiento, se considera como una sola transacción Un mismo reporte físico, pantalla o archivo de salida pueden corresponder a más de un EO/EQ Reordenar o reacomodar los datos no se considera como lógica de procesamiento única

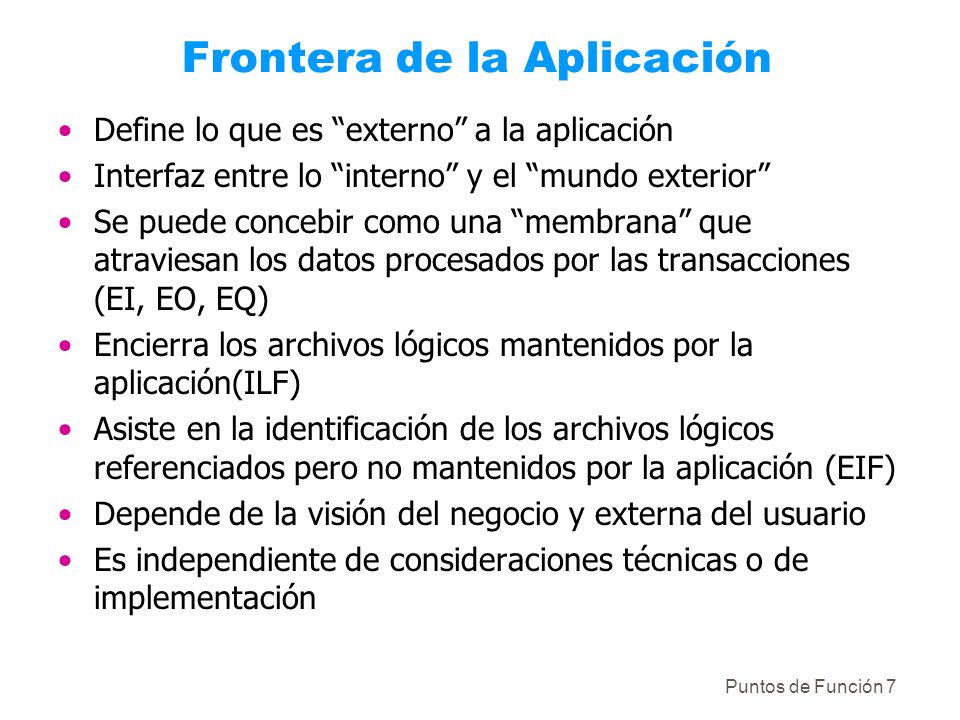

7 Frontera de la Aplicación
Define lo que es “externo” a la aplicación Interfaz entre lo “interno” y el “mundo exterior” Se puede concebir como una “membrana” que atraviesan los datos procesados por las transacciones (EI, EO, EQ) Encierra los archivos lógicos mantenidos por la aplicación(ILF) Asiste en la identificación de los archivos lógicos referenciados pero no mantenidos por la aplicación (EIF) Depende de la visión del negocio y externa del usuario Es independiente de consideraciones técnicas o de implementación

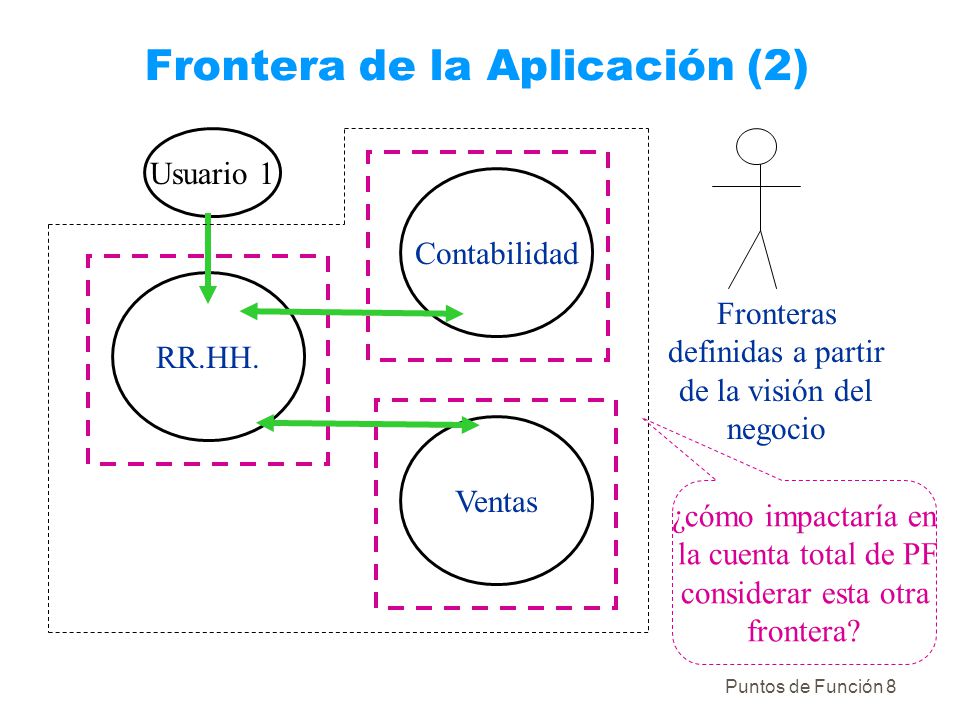

8 Frontera de la Aplicación (2)
RR.HH. Contabilidad Ventas Usuario 1 Fronteras definidas a partir de la visión del negocio ¿cómo impactaría en la cuenta total de PF considerar esta otra frontera?

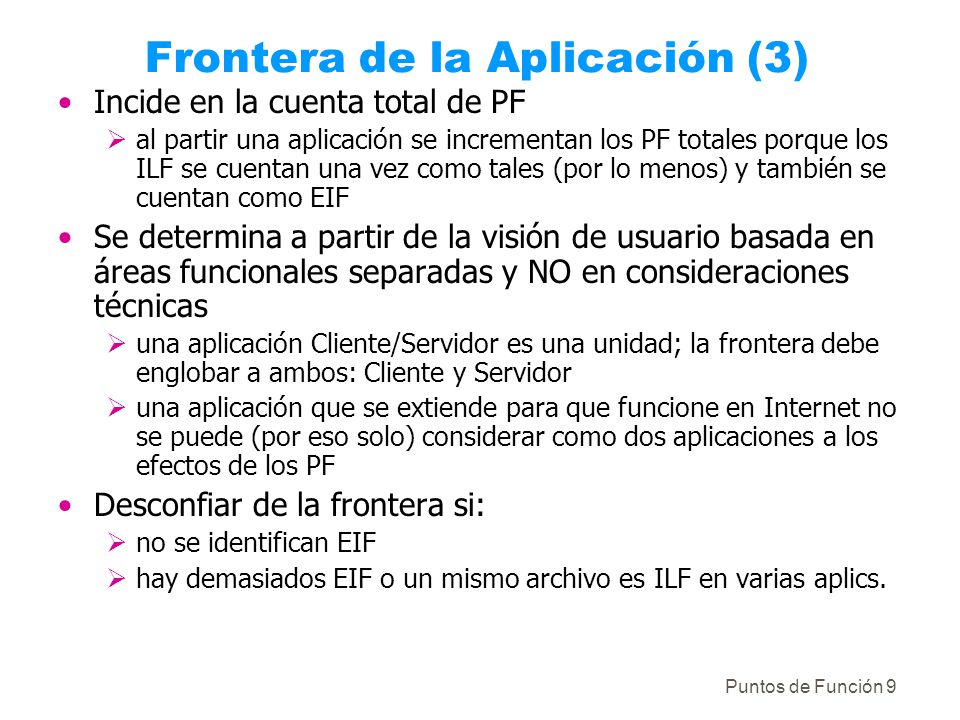

9 Frontera de la Aplicación (3)
Incide en la cuenta total de PF al partir una aplicación se incrementan los PF totales porque los ILF se cuentan una vez como tales (por lo menos) y también se cuentan como EIF Se determina a partir de la visión de usuario basada en áreas funcionales separadas y NO en consideraciones técnicas una aplicación Cliente/Servidor es una unidad; la frontera debe englobar a ambos: Cliente y Servidor una aplicación que se extiende para que funcione en Internet no se puede (por eso solo) considerar como dos aplicaciones a los efectos de los PF Desconfiar de la frontera si: no se identifican EIF hay demasiados EIF o un mismo archivo es ILF en varias aplics.

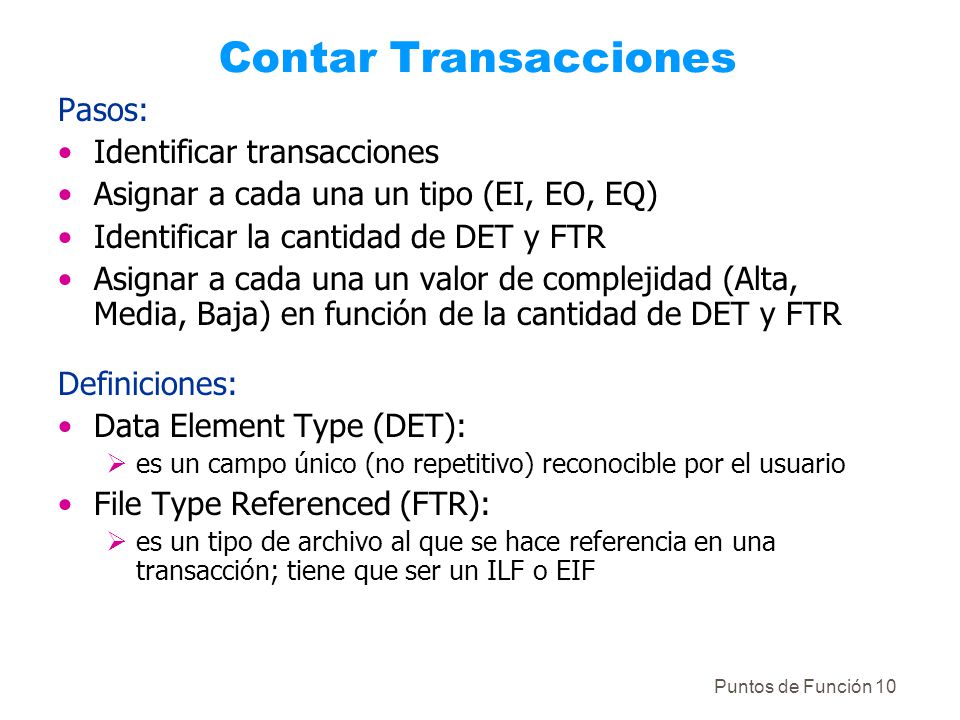

10 Contar Transacciones Pasos: Identificar transacciones
Asignar a cada una un tipo (EI, EO, EQ) Identificar la cantidad de DET y FTR Asignar a cada una un valor de complejidad (Alta, Media, Baja) en función de la cantidad de DET y FTR Definiciones: Data Element Type (DET): es un campo único (no repetitivo) reconocible por el usuario File Type Referenced (FTR): es un tipo de archivo al que se hace referencia en una transacción; tiene que ser un ILF o EIF

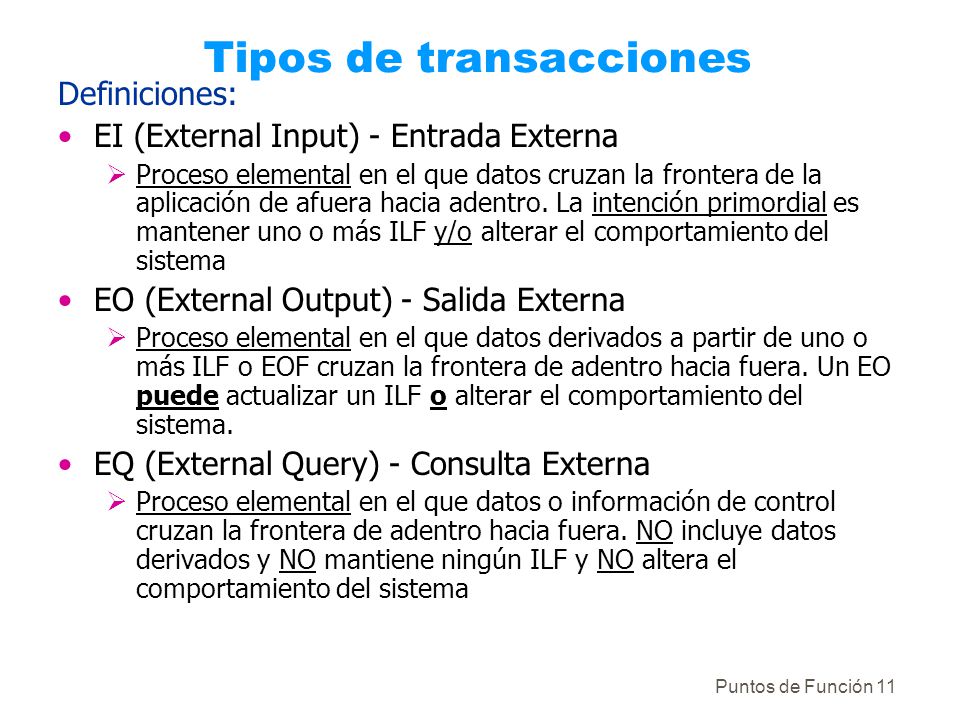

11 Tipos de transacciones
Definiciones: EI (External Input) - Entrada Externa Proceso elemental en el que datos cruzan la frontera de la aplicación de afuera hacia adentro. La intención primordial es mantener uno o más ILF y/o alterar el comportamiento del sistema EO (External Output) - Salida Externa Proceso elemental en el que datos derivados a partir de uno o más ILF o EOF cruzan la frontera de adentro hacia fuera. Un EO puede actualizar un ILF o alterar el comportamiento del sistema. EQ (External Query) - Consulta Externa Proceso elemental en el que datos o información de control cruzan la frontera de adentro hacia fuera. NO incluye datos derivados y NO mantiene ningún ILF y NO altera el comportamiento del sistema

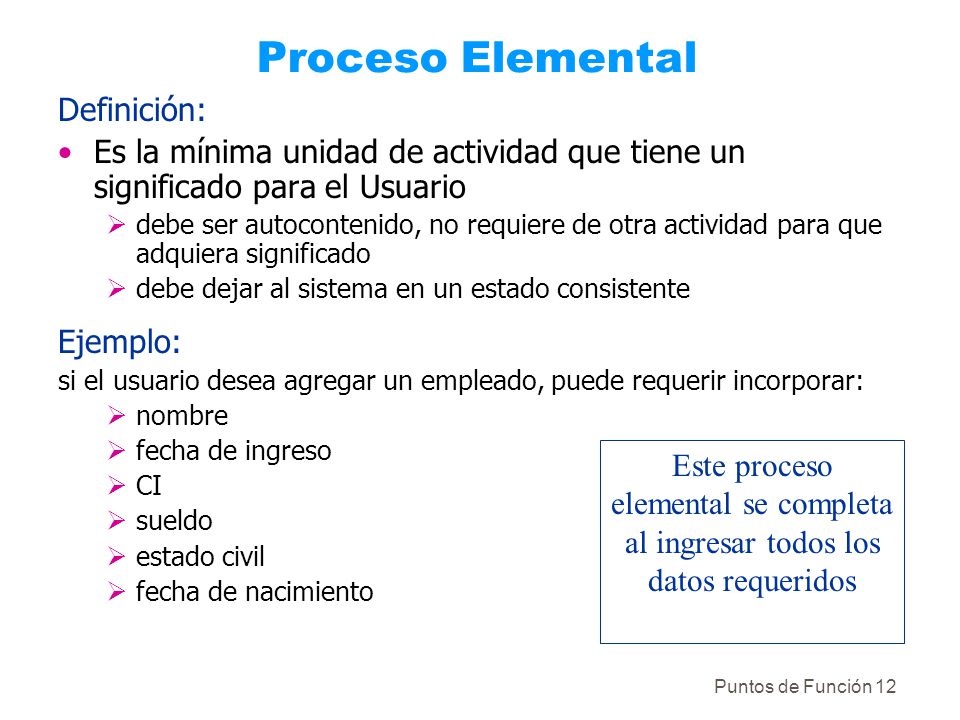

12 Proceso Elemental Definición:
Es la mínima unidad de actividad que tiene un significado para el Usuario debe ser autocontenido, no requiere de otra actividad para que adquiera significado debe dejar al sistema en un estado consistente Ejemplo: si el usuario desea agregar un empleado, puede requerir incorporar: nombre fecha de ingreso CI sueldo estado civil fecha de nacimiento Este proceso elemental se completa al ingresar todos los datos requeridos

13 Tipos de Transacciones - Resumen
IP= Intención Primordial O= Opcional

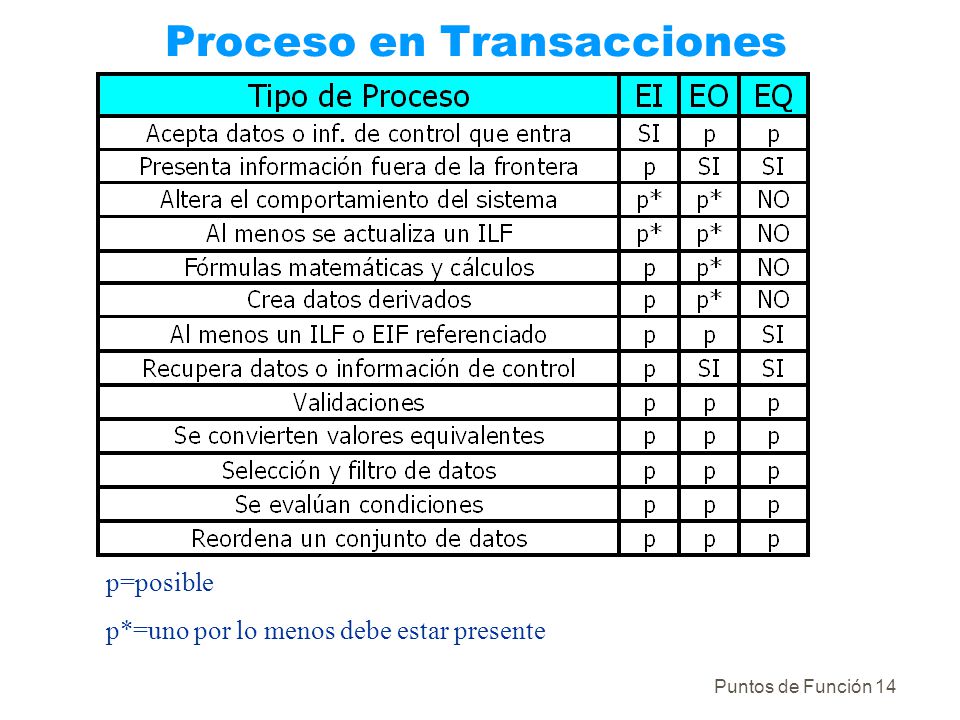

14 Proceso en Transacciones
p=posible p*=uno por lo menos debe estar presente

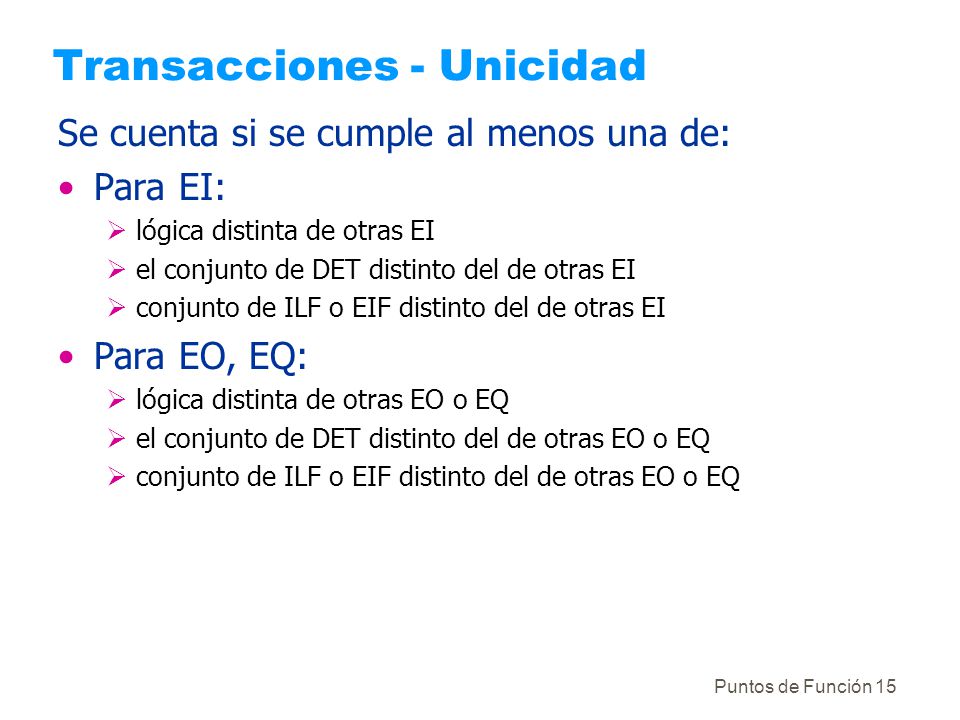

15 Transacciones - Unicidad
Se cuenta si se cumple al menos una de: Para EI: lógica distinta de otras EI el conjunto de DET distinto del de otras EI conjunto de ILF o EIF distinto del de otras EI Para EO, EQ: lógica distinta de otras EO o EQ el conjunto de DET distinto del de otras EO o EQ conjunto de ILF o EIF distinto del de otras EO o EQ

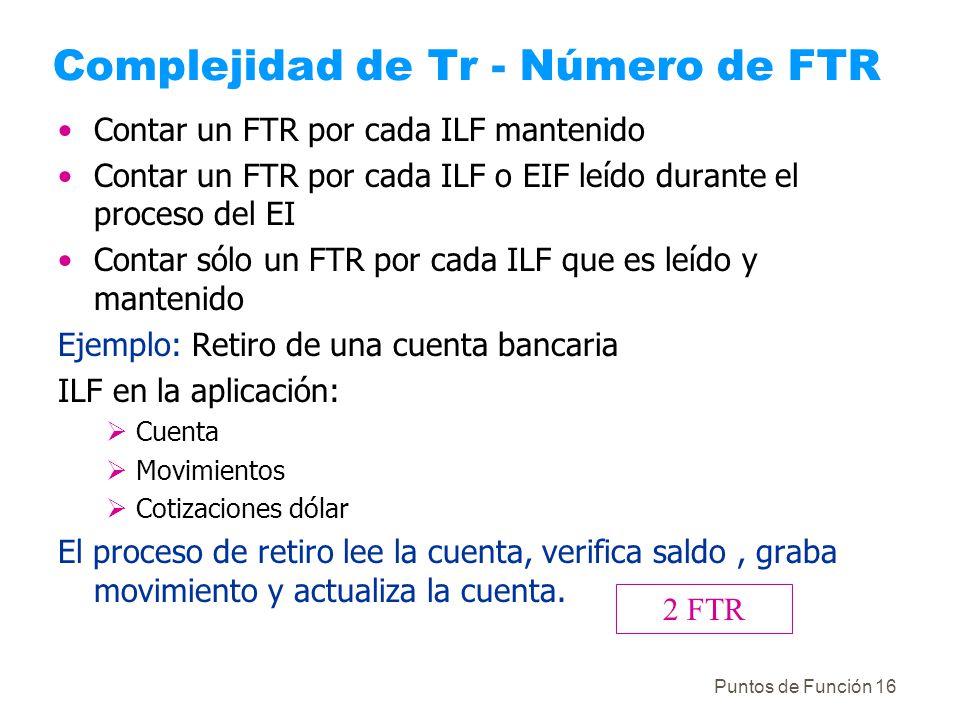

16 Complejidad de Tr - Número de FTR
Contar un FTR por cada ILF mantenido Contar un FTR por cada ILF o EIF leído durante el proceso del EI Contar sólo un FTR por cada ILF que es leído y mantenido Ejemplo: Retiro de una cuenta bancaria ILF en la aplicación: Cuenta Movimientos Cotizaciones dólar El proceso de retiro lee la cuenta, verifica saldo , graba movimiento y actualiza la cuenta. 2 FTR

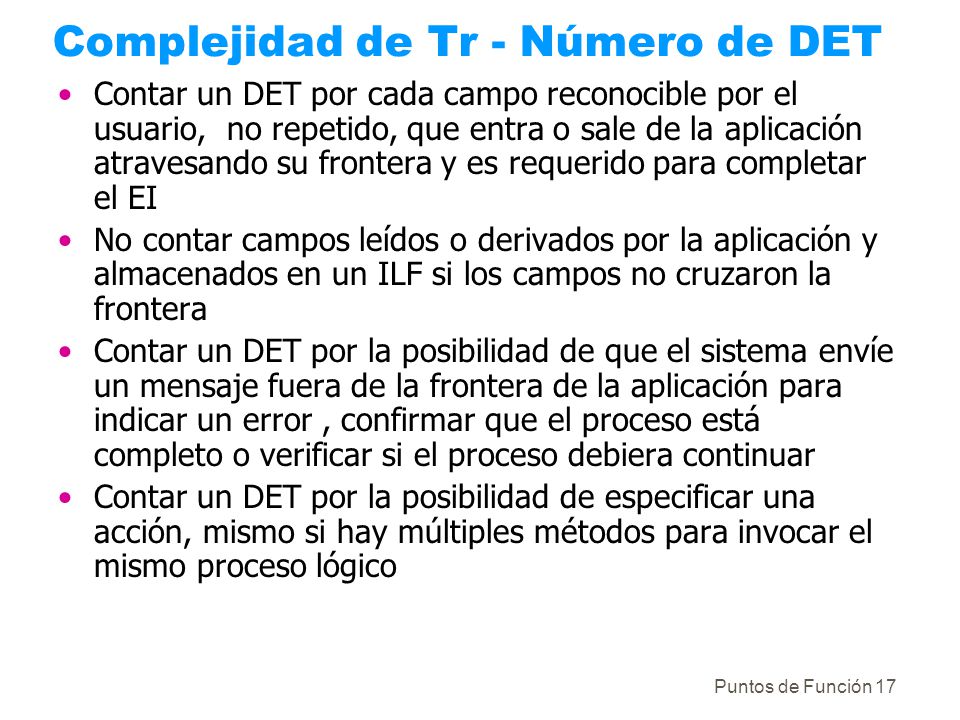

17 Complejidad de Tr - Número de DET
Contar un DET por cada campo reconocible por el usuario, no repetido, que entra o sale de la aplicación atravesando su frontera y es requerido para completar el EI No contar campos leídos o derivados por la aplicación y almacenados en un ILF si los campos no cruzaron la frontera Contar un DET por la posibilidad de que el sistema envíe un mensaje fuera de la frontera de la aplicación para indicar un error , confirmar que el proceso está completo o verificar si el proceso debiera continuar Contar un DET por la posibilidad de especificar una acción, mismo si hay múltiples métodos para invocar el mismo proceso lógico

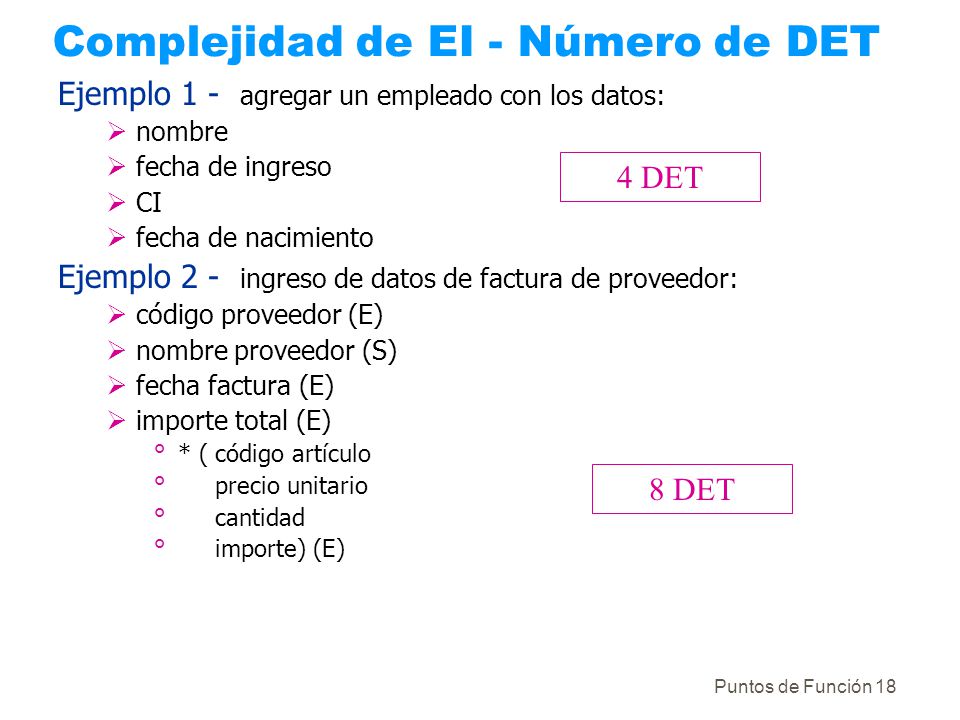

18 Complejidad de EI - Número de DET
Ejemplo 1 - agregar un empleado con los datos: nombre fecha de ingreso CI fecha de nacimiento Ejemplo 2 - ingreso de datos de factura de proveedor: código proveedor (E) nombre proveedor (S) fecha factura (E) importe total (E) * ( código artículo precio unitario cantidad importe) (E) 4 DET 8 DET

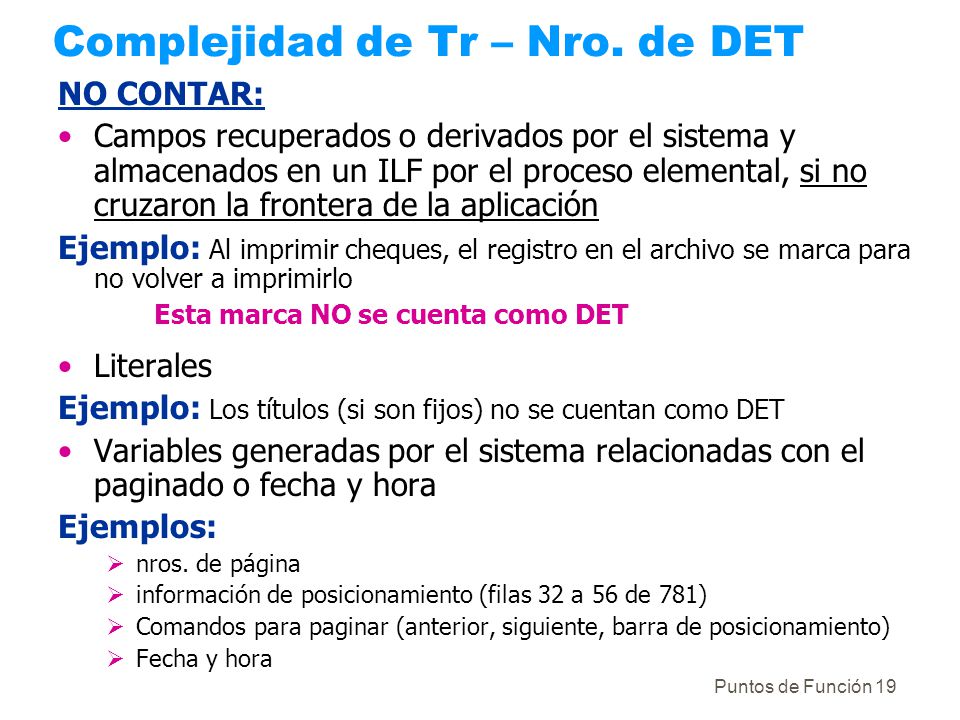

19 Complejidad de Tr – Nro. de DET
NO CONTAR: Campos recuperados o derivados por el sistema y almacenados en un ILF por el proceso elemental, si no cruzaron la frontera de la aplicación Ejemplo: Al imprimir cheques, el registro en el archivo se marca para no volver a imprimirlo Esta marca NO se cuenta como DET Literales Ejemplo: Los títulos (si son fijos) no se cuentan como DET Variables generadas por el sistema relacionadas con el paginado o fecha y hora Ejemplos: nros. de página información de posicionamiento (filas 32 a 56 de 781) Comandos para paginar (anterior, siguiente, barra de posicionamiento) Fecha y hora

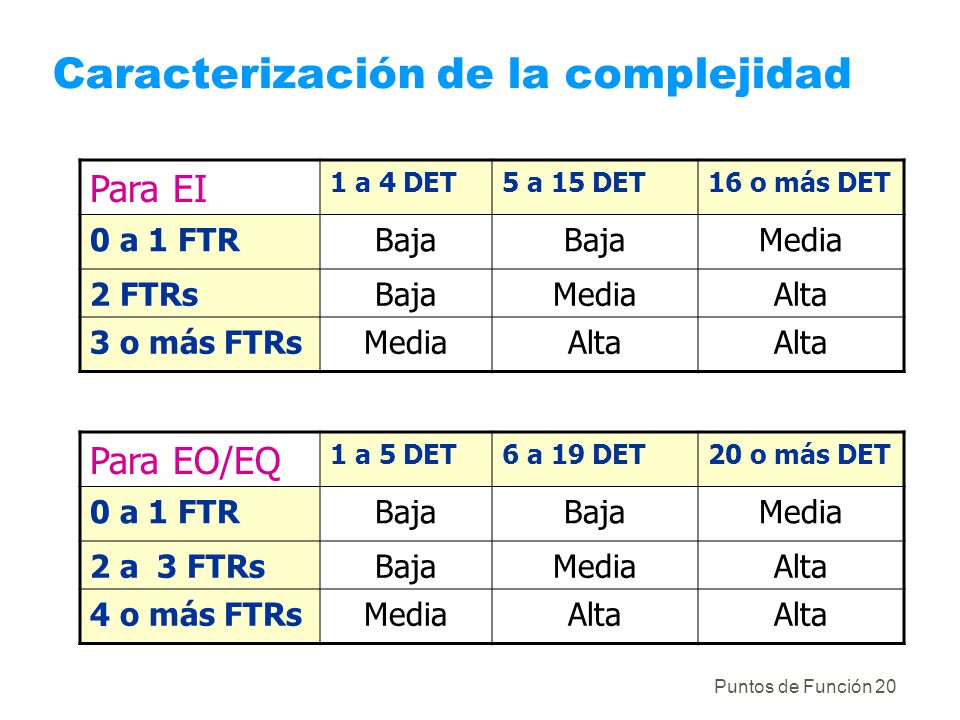

20 Caracterización de la complejidad
Para EI 1 a 4 DET 5 a 15 DET 16 o más DET 0 a 1 FTR Baja Media 2 FTRs Alta 3 o más FTRs Para EO/EQ 1 a 5 DET 6 a 19 DET 20 o más DET 0 a 1 FTR Baja Media 2 a 3 FTRs Alta 4 o más FTRs

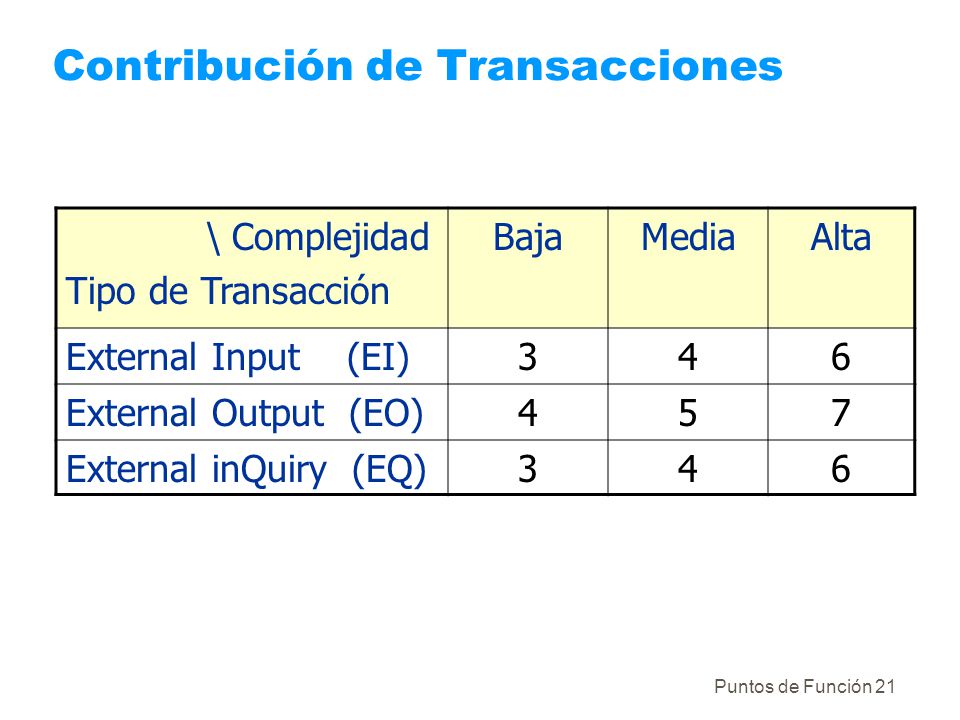

21 Contribución de Transacciones
\ Complejidad Tipo de Transacción Baja Media Alta External Input (EI) 3 4 6 External Output (EO) 5 7 External inQuiry (EQ)

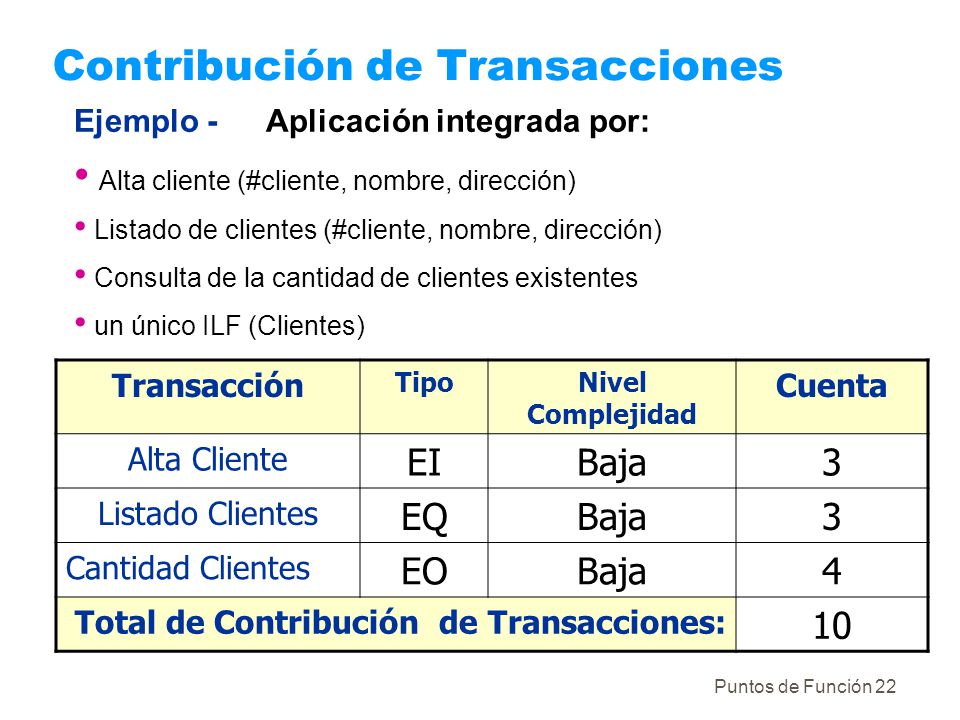

22 Contribución de Transacciones
Ejemplo - Aplicación integrada por: Alta cliente (#cliente, nombre, dirección) Listado de clientes (#cliente, nombre, dirección) Consulta de la cantidad de clientes existentes un único ILF (Clientes) Transacción Tipo Nivel Complejidad Cuenta Alta Cliente EI Baja 3 Listado Clientes EQ Cantidad Clientes EO 4 Total de Contribución de Transacciones: 10

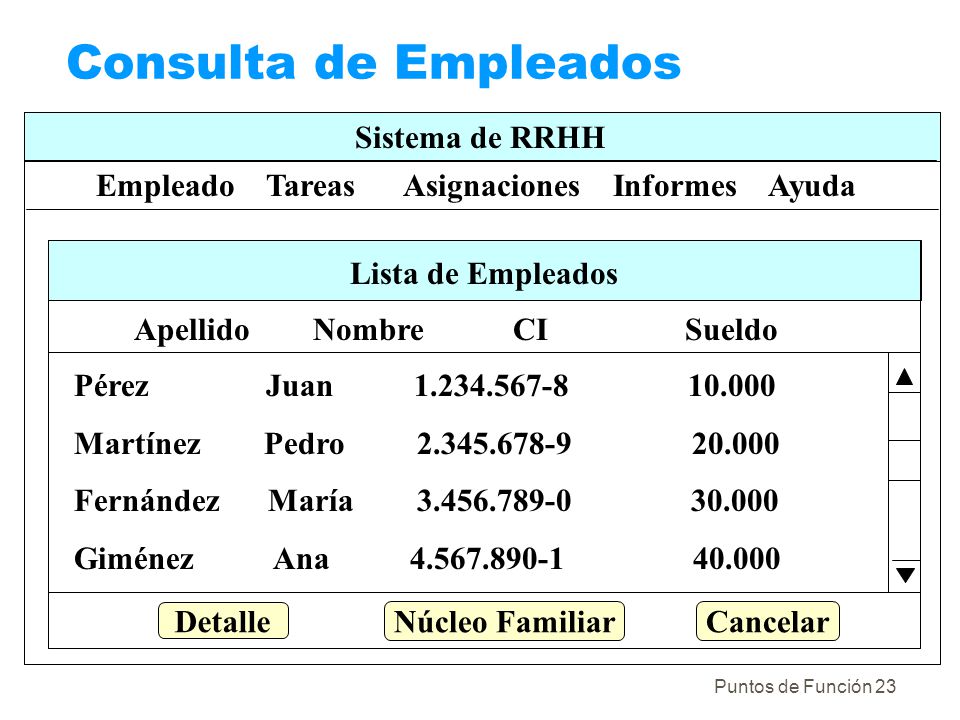

23 Empleado Tareas Asignaciones Informes Ayuda Apellido Nombre CI Sueldo
Consulta de Empleados Sistema de RRHH Empleado Tareas Asignaciones Informes Ayuda Lista de Empleados Apellido Nombre CI Sueldo Pérez Juan Martínez Pedro Fernández María Giménez Ana Detalle Núcleo Familiar Cancelar

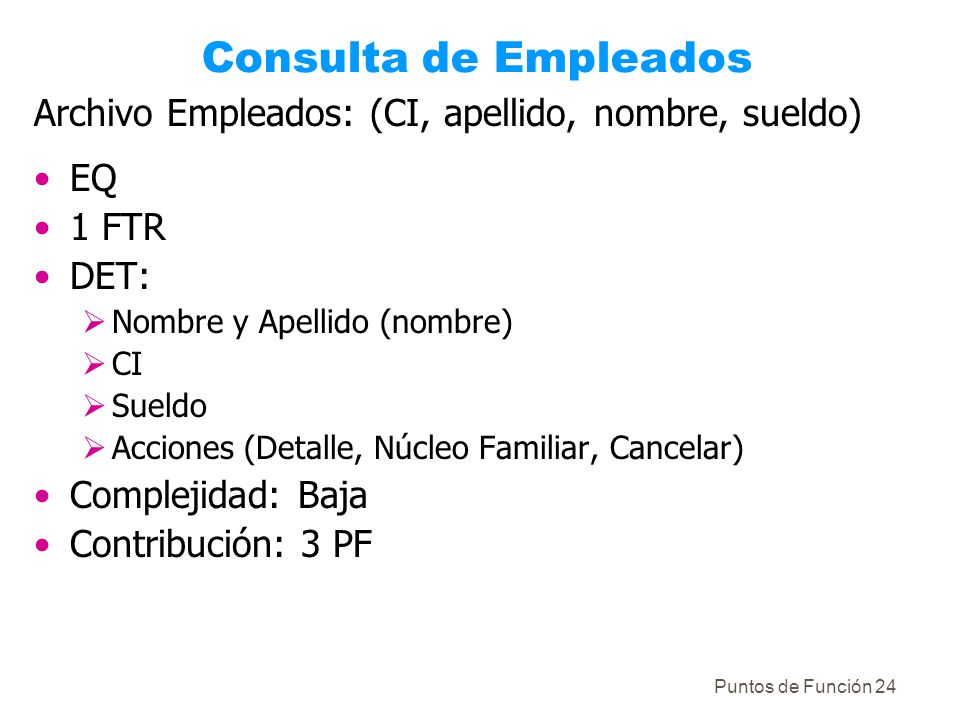

24 Consulta de Empleados Archivo Empleados: (CI, apellido, nombre, sueldo) EQ 1 FTR DET: Nombre y Apellido (nombre) CI Sueldo Acciones (Detalle, Núcleo Familiar, Cancelar) Complejidad: Baja Contribución: 3 PF

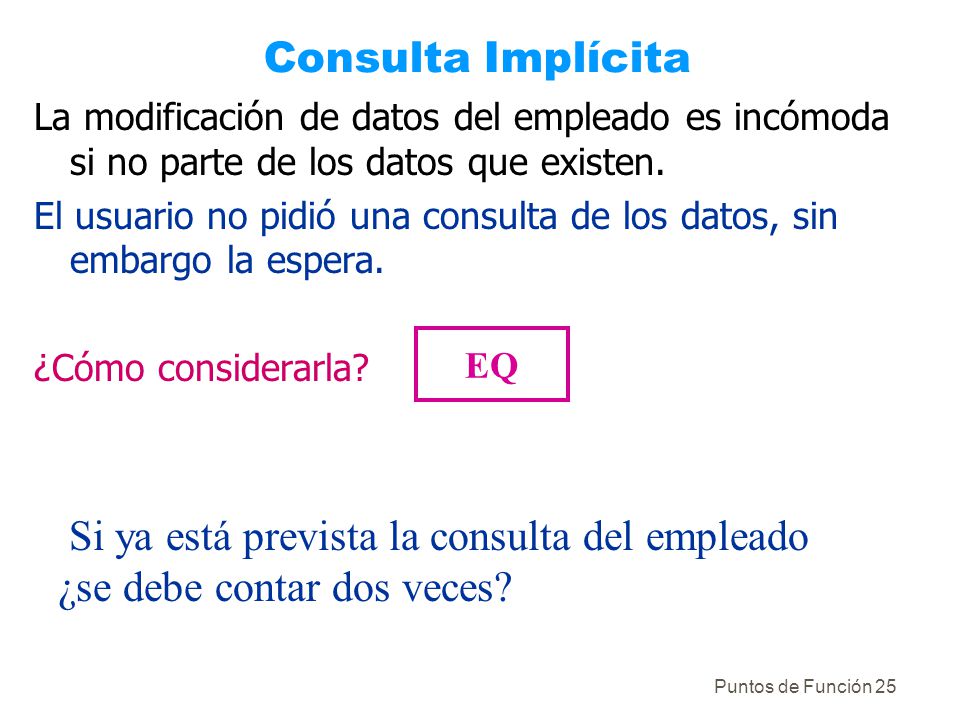

25 Consulta Implícita La modificación de datos del empleado es incómoda si no parte de los datos que existen. El usuario no pidió una consulta de los datos, sin embargo la espera. ¿Cómo considerarla? EQ Si ya está prevista la consulta del empleado ¿se debe contar dos veces?

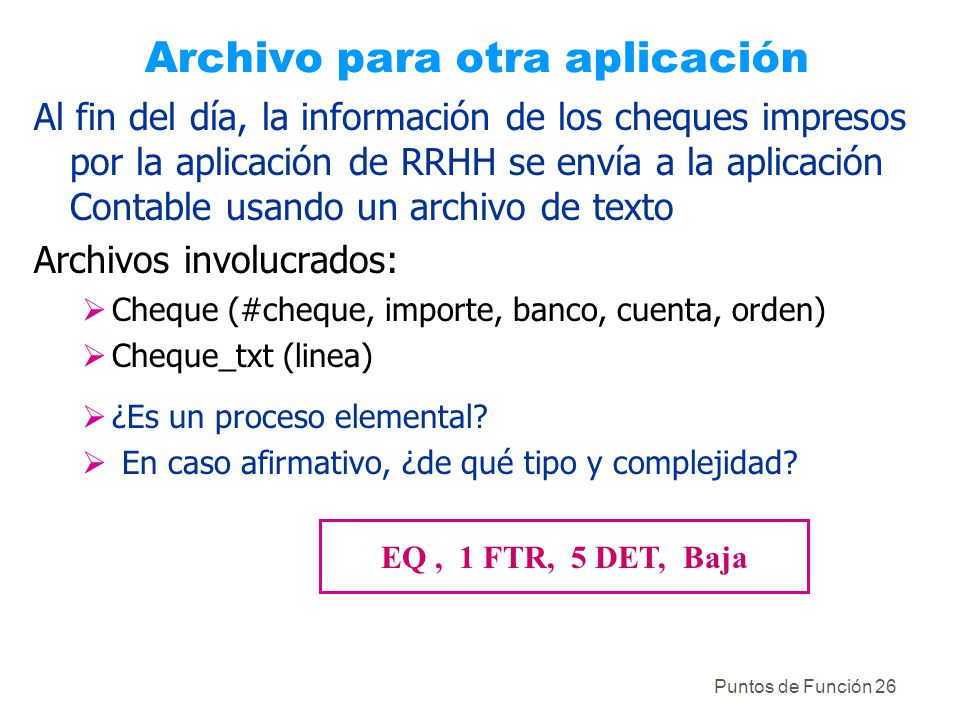

26 Archivo para otra aplicación
Al fin del día, la información de los cheques impresos por la aplicación de RRHH se envía a la aplicación Contable usando un archivo de texto Archivos involucrados: Cheque (#cheque, importe, banco, cuenta, orden) Cheque_txt (linea) ¿Es un proceso elemental? En caso afirmativo, ¿de qué tipo y complejidad? EQ , 1 FTR, 5 DET, Baja

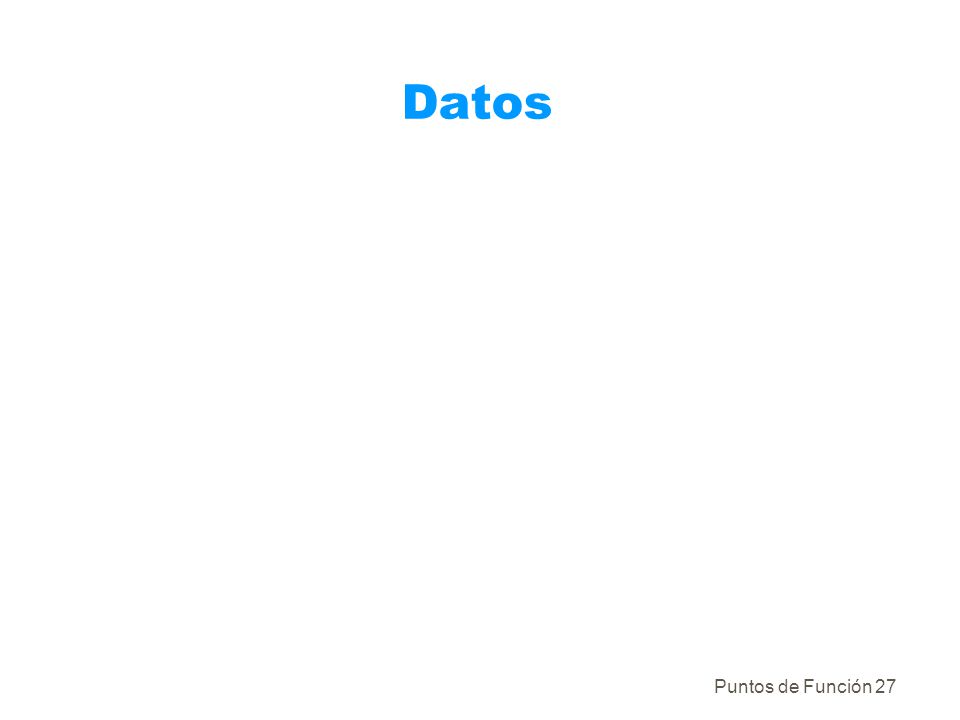

27 Datos

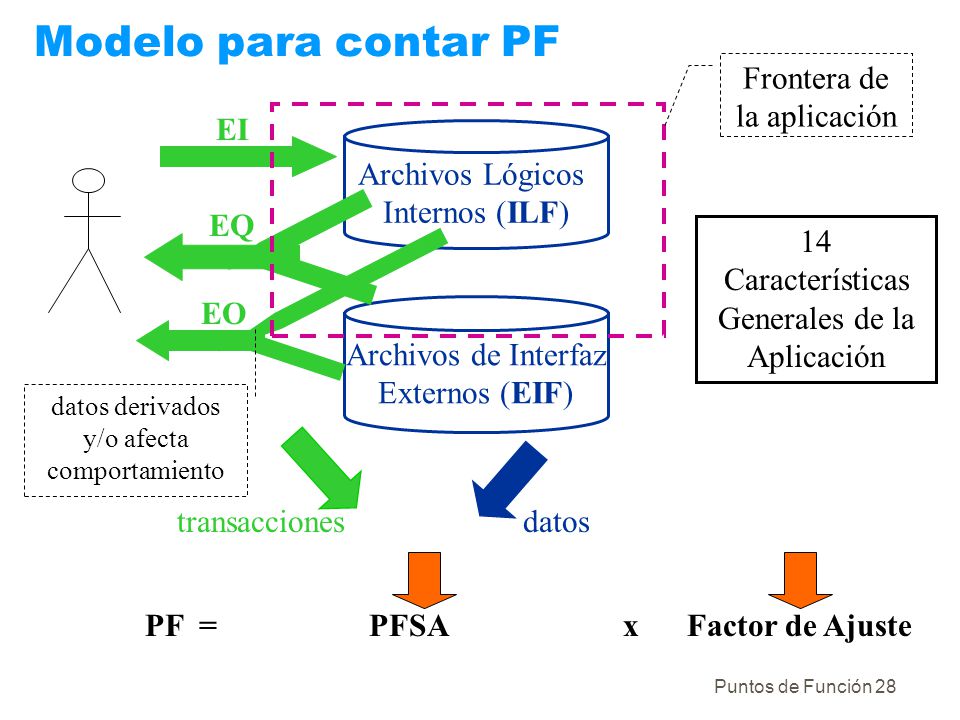

28 PF = PFSA x Factor de Ajuste
Modelo para contar PF Frontera de la aplicación EI Archivos Lógicos Internos (ILF) EQ 14 Características Generales de la Aplicación EO Archivos de Interfaz Externos (EIF) datos derivados y/o afecta comportamiento transacciones datos PF = PFSA x Factor de Ajuste

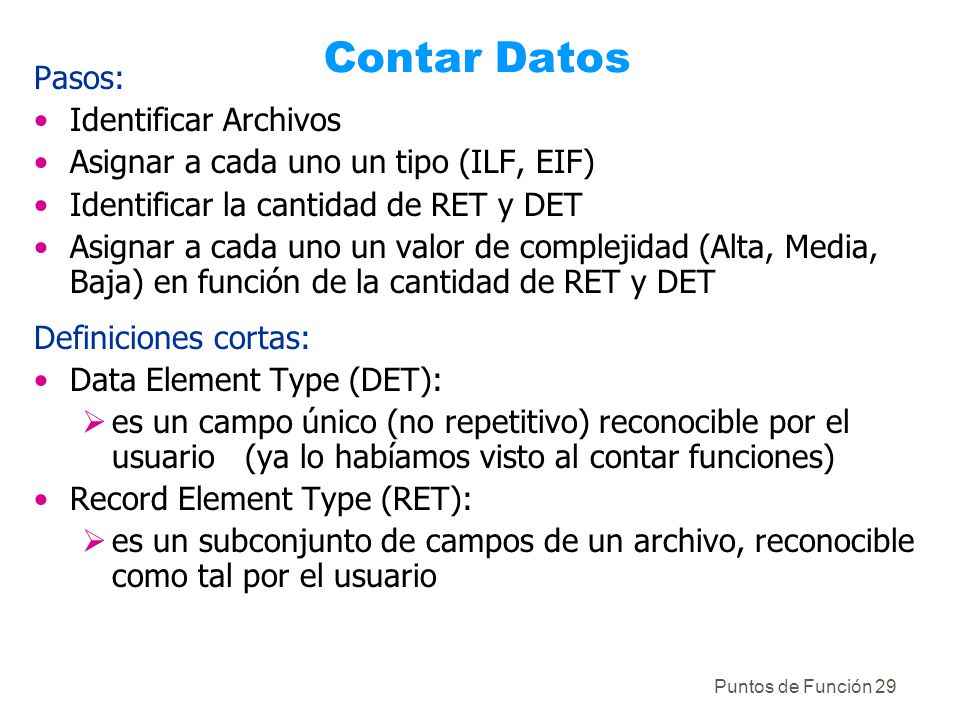

29 Contar Datos Pasos: Identificar Archivos
Asignar a cada uno un tipo (ILF, EIF) Identificar la cantidad de RET y DET Asignar a cada uno un valor de complejidad (Alta, Media, Baja) en función de la cantidad de RET y DET Definiciones cortas: Data Element Type (DET): es un campo único (no repetitivo) reconocible por el usuario (ya lo habíamos visto al contar funciones) Record Element Type (RET): es un subconjunto de campos de un archivo, reconocible como tal por el usuario

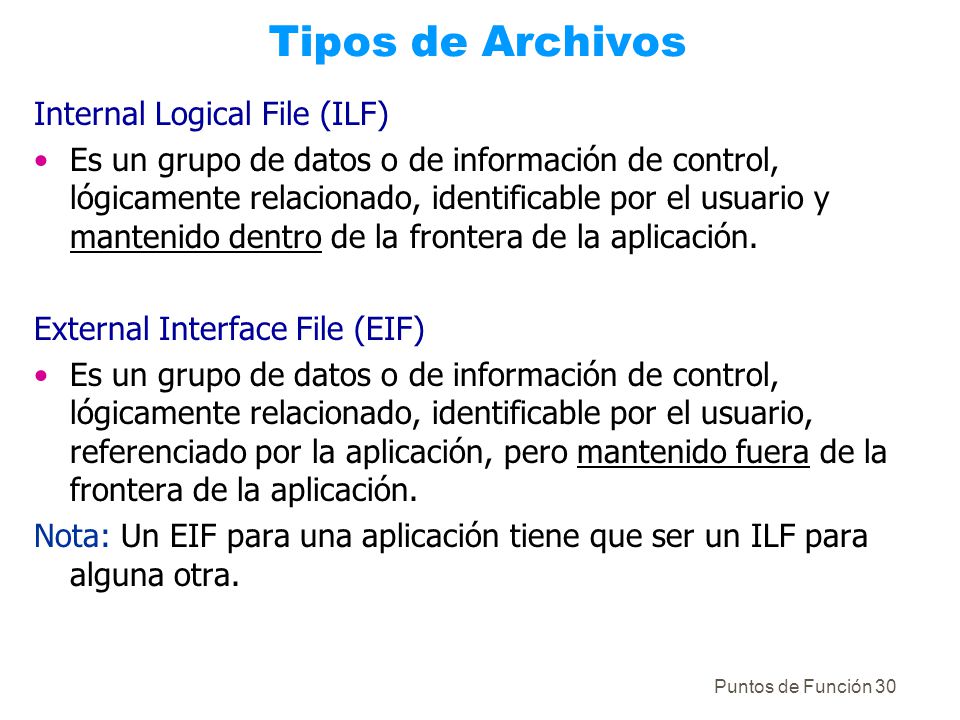

30 Tipos de Archivos Internal Logical File (ILF)
Es un grupo de datos o de información de control, lógicamente relacionado, identificable por el usuario y mantenido dentro de la frontera de la aplicación. External Interface File (EIF) Es un grupo de datos o de información de control, lógicamente relacionado, identificable por el usuario, referenciado por la aplicación, pero mantenido fuera de la frontera de la aplicación. Nota: Un EIF para una aplicación tiene que ser un ILF para alguna otra.

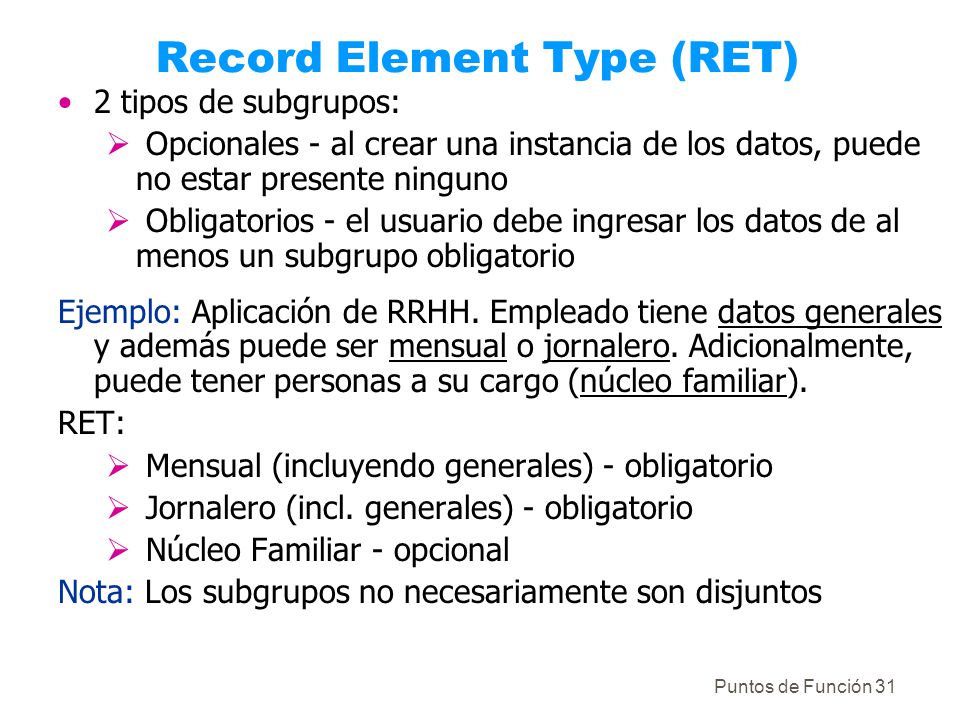

31 Record Element Type (RET)
2 tipos de subgrupos: Opcionales - al crear una instancia de los datos, puede no estar presente ninguno Obligatorios - el usuario debe ingresar los datos de al menos un subgrupo obligatorio Ejemplo: Aplicación de RRHH. Empleado tiene datos generales y además puede ser mensual o jornalero. Adicionalmente, puede tener personas a su cargo (núcleo familiar). RET: Mensual (incluyendo generales) - obligatorio Jornalero (incl. generales) - obligatorio Núcleo Familiar - opcional Nota: Los subgrupos no necesariamente son disjuntos

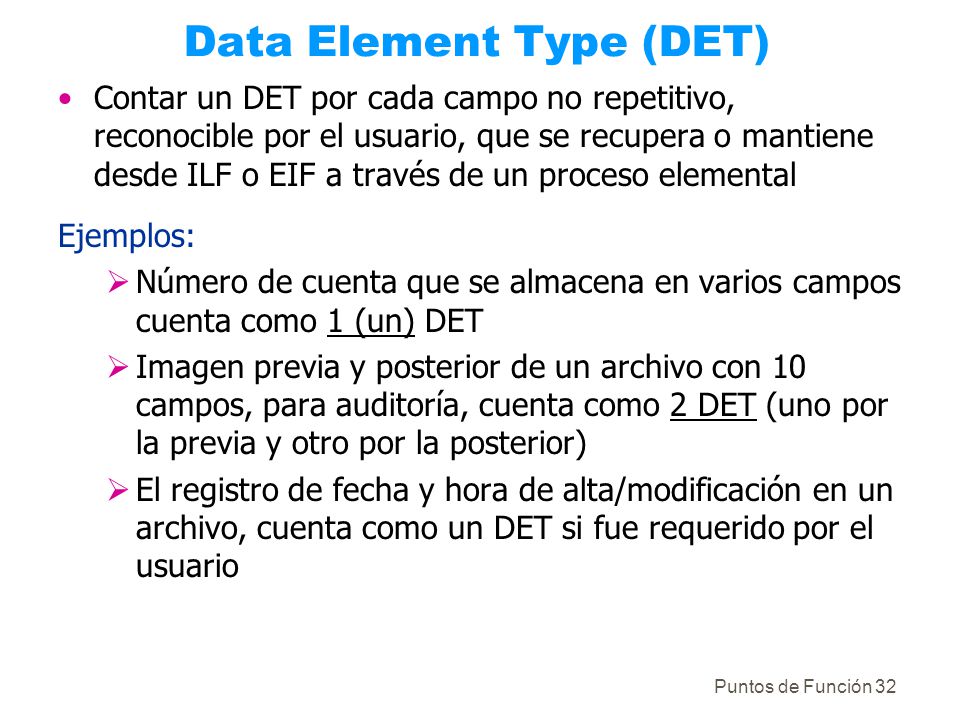

32 Data Element Type (DET)
Contar un DET por cada campo no repetitivo, reconocible por el usuario, que se recupera o mantiene desde ILF o EIF a través de un proceso elemental Ejemplos: Número de cuenta que se almacena en varios campos cuenta como 1 (un) DET Imagen previa y posterior de un archivo con 10 campos, para auditoría, cuenta como 2 DET (uno por la previa y otro por la posterior) El registro de fecha y hora de alta/modificación en un archivo, cuenta como un DET si fue requerido por el usuario

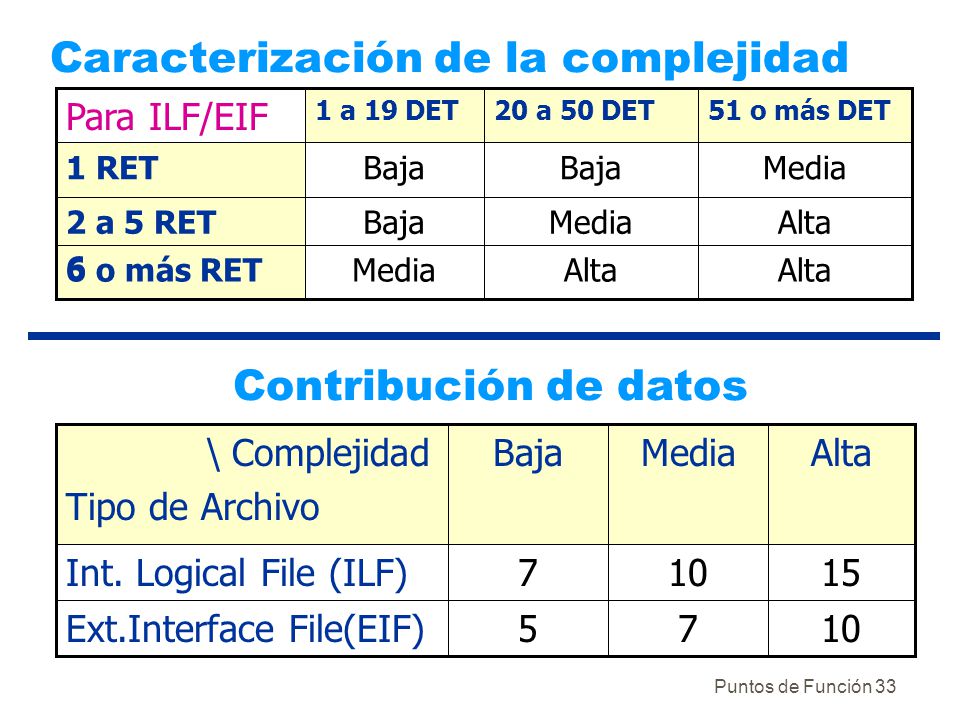

33 Caracterización de la complejidad
Alta Media 6 o más RET Baja 2 a 5 RET 6 1 RET 51 o más DET 20 a 50 DET 1 a 19 DET Para ILF/EIF Contribución de datos 10 7 5 Ext.Interface File(EIF) 15 Int. Logical File (ILF) Alta Media Baja \ Complejidad Tipo de Archivo

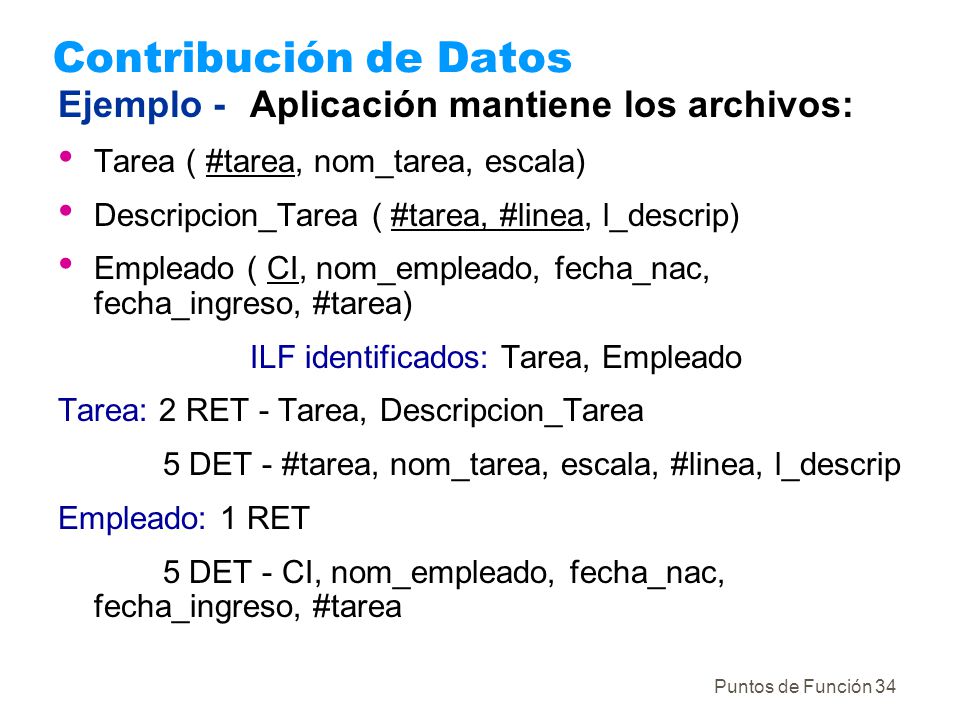

34 Contribución de Datos Ejemplo - Aplicación mantiene los archivos:
Tarea ( #tarea, nom_tarea, escala) Descripcion_Tarea ( #tarea, #linea, l_descrip) Empleado ( CI, nom_empleado, fecha_nac, fecha_ingreso, #tarea) ILF identificados: Tarea, Empleado Tarea: 2 RET - Tarea, Descripcion_Tarea 5 DET - #tarea, nom_tarea, escala, #linea, l_descrip Empleado: 1 RET 5 DET - CI, nom_empleado, fecha_nac, fecha_ingreso, #tarea

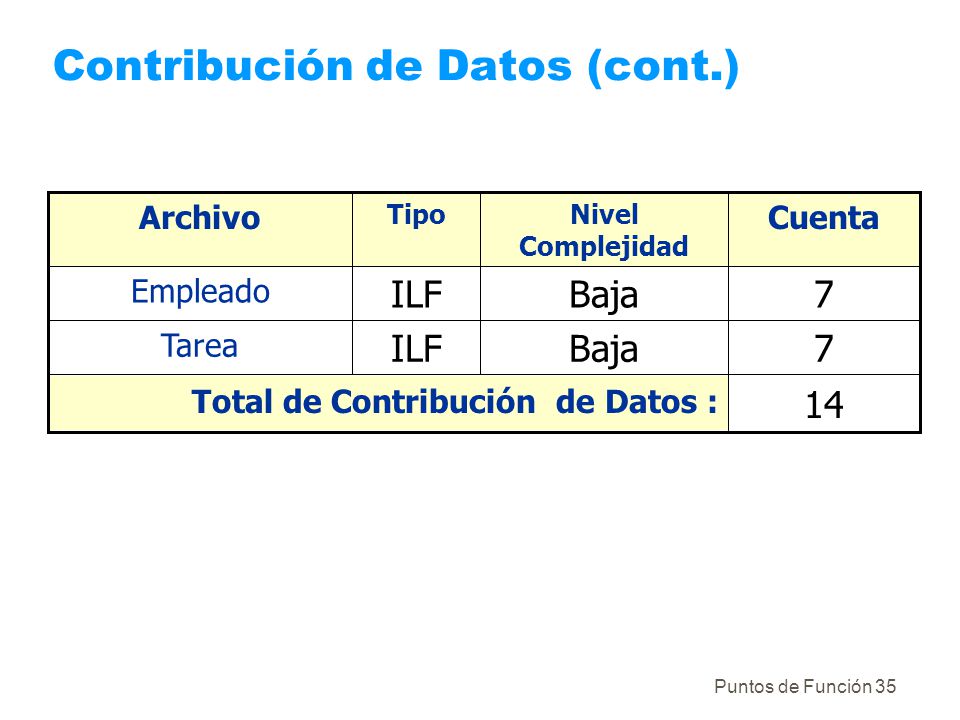

35 Contribución de Datos (cont.)
Archivo Tipo Nivel Complejidad Cuenta Empleado ILF Baja 7 Tarea ILF Baja 7 Total de Contribución de Datos : 14

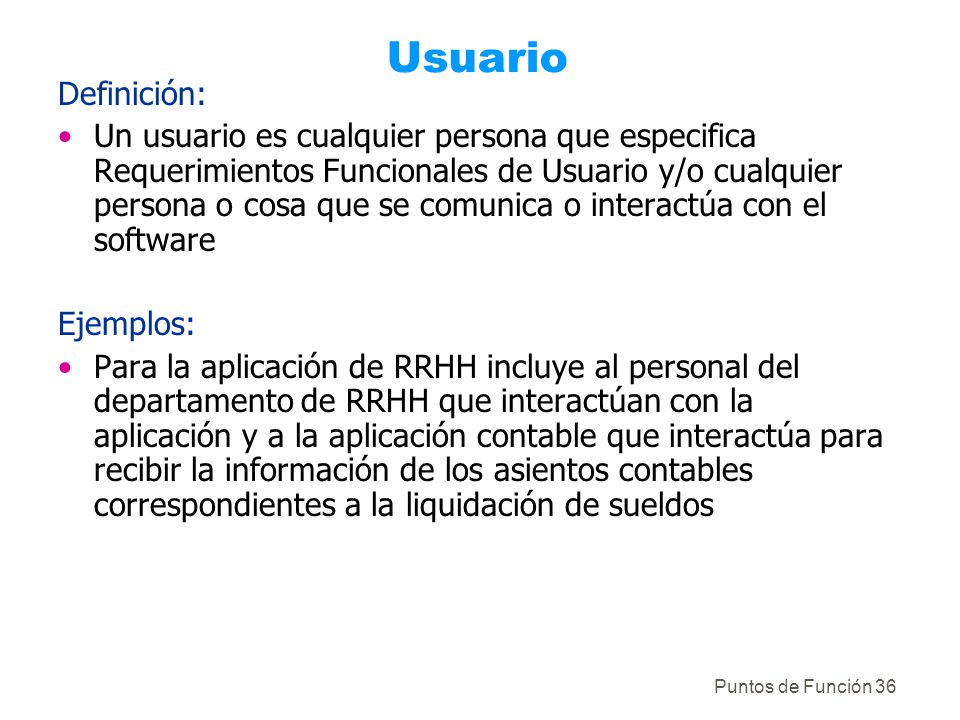

36 Usuario Definición: Un usuario es cualquier persona que especifica Requerimientos Funcionales de Usuario y/o cualquier persona o cosa que se comunica o interactúa con el software Ejemplos: Para la aplicación de RRHH incluye al personal del departamento de RRHH que interactúan con la aplicación y a la aplicación contable que interactúa para recibir la información de los asientos contables correspondientes a la liquidación de sueldos

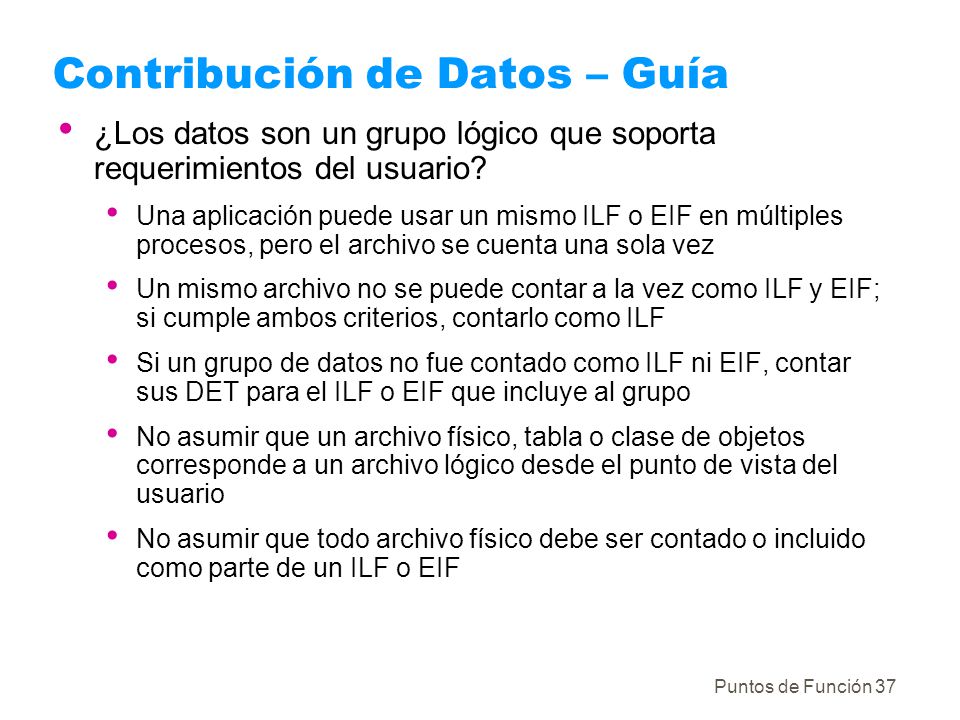

37 Contribución de Datos – Guía
¿Los datos son un grupo lógico que soporta requerimientos del usuario? Una aplicación puede usar un mismo ILF o EIF en múltiples procesos, pero el archivo se cuenta una sola vez Un mismo archivo no se puede contar a la vez como ILF y EIF; si cumple ambos criterios, contarlo como ILF Si un grupo de datos no fue contado como ILF ni EIF, contar sus DET para el ILF o EIF que incluye al grupo No asumir que un archivo físico, tabla o clase de objetos corresponde a un archivo lógico desde el punto de vista del usuario No asumir que todo archivo físico debe ser contado o incluido como parte de un ILF o EIF

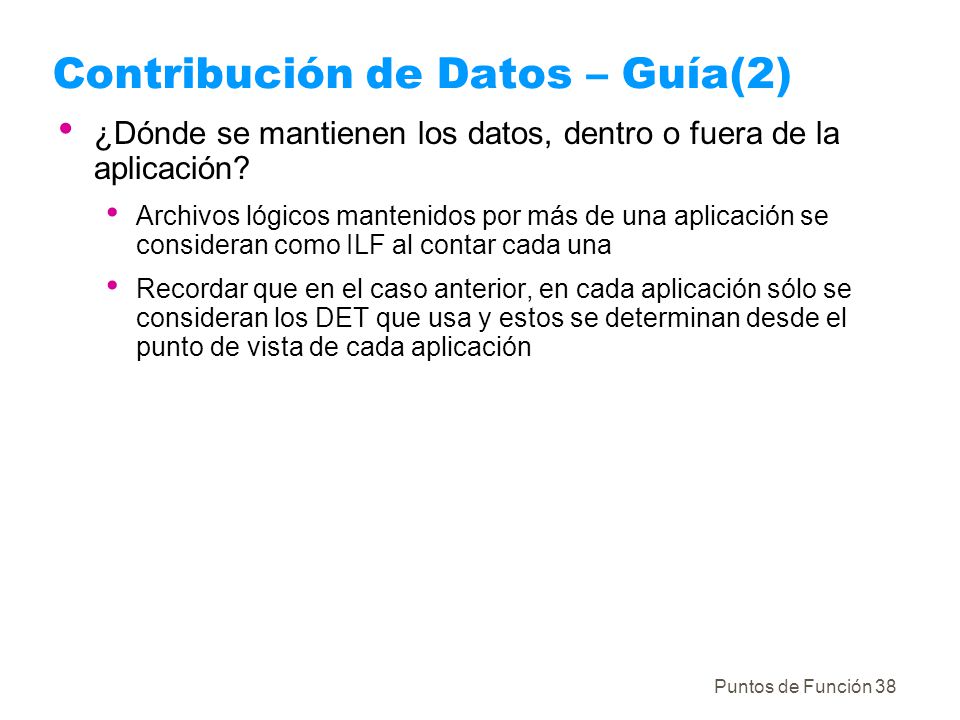

38 Contribución de Datos – Guía(2)
¿Dónde se mantienen los datos, dentro o fuera de la aplicación? Archivos lógicos mantenidos por más de una aplicación se consideran como ILF al contar cada una Recordar que en el caso anterior, en cada aplicación sólo se consideran los DET que usa y estos se determinan desde el punto de vista de cada aplicación

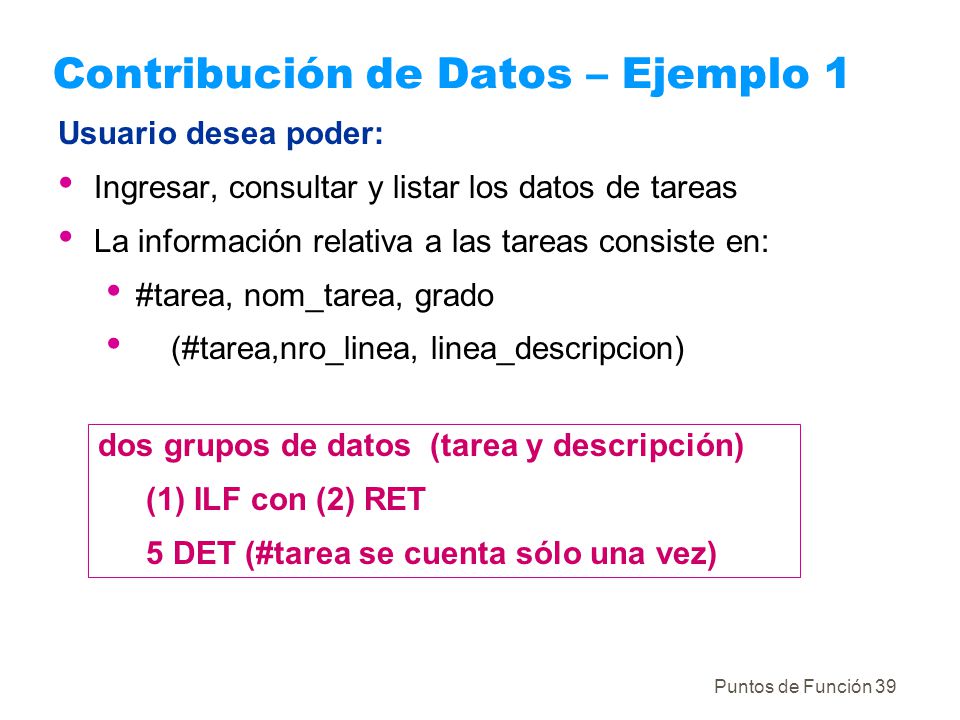

39 Contribución de Datos – Ejemplo 1
Usuario desea poder: Ingresar, consultar y listar los datos de tareas La información relativa a las tareas consiste en: #tarea, nom_tarea, grado (#tarea,nro_linea, linea_descripcion) dos grupos de datos (tarea y descripción) (1) ILF con (2) RET 5 DET (#tarea se cuenta sólo una vez)

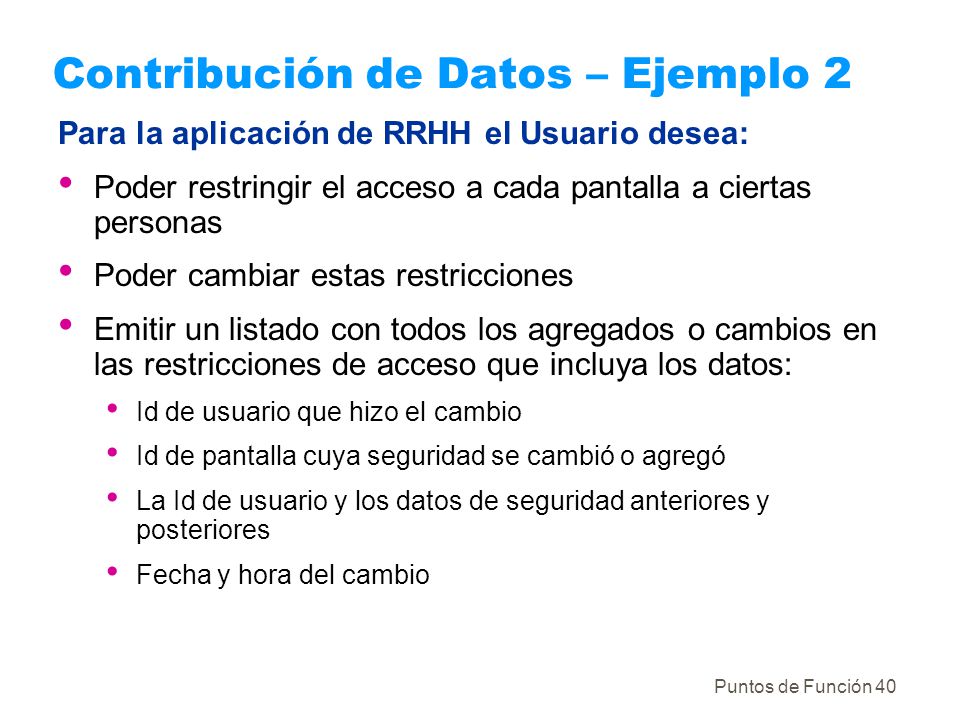

40 Contribución de Datos – Ejemplo 2
Para la aplicación de RRHH el Usuario desea: Poder restringir el acceso a cada pantalla a ciertas personas Poder cambiar estas restricciones Emitir un listado con todos los agregados o cambios en las restricciones de acceso que incluya los datos: Id de usuario que hizo el cambio Id de pantalla cuya seguridad se cambió o agregó La Id de usuario y los datos de seguridad anteriores y posteriores Fecha y hora del cambio
