1 Seminario Técnico MDS Direct / VDS
2013

2 Sistema MDS Direct - VDS

3 MDS Direct - VDS Entrada General basada en el Sistema MDS Direct

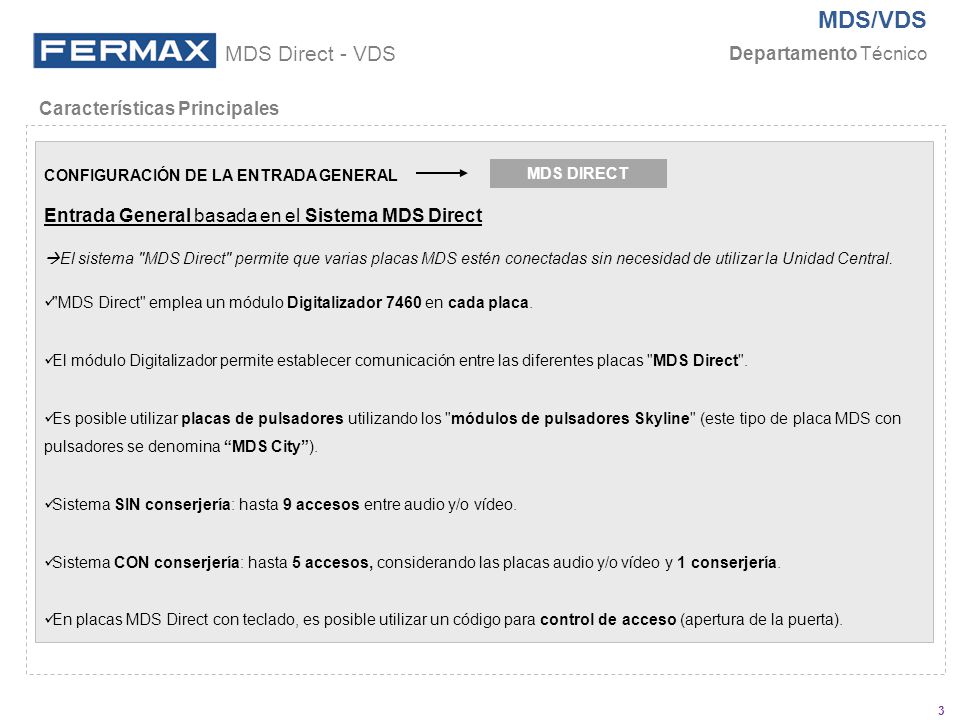

Características Principales CONFIGURACIÓN DE LA ENTRADA GENERAL Entrada General basada en el Sistema MDS Direct El sistema "MDS Direct" permite que varias placas MDS estén conectadas sin necesidad de utilizar la Unidad Central. "MDS Direct" emplea un módulo Digitalizador 7460 en cada placa. El módulo Digitalizador permite establecer comunicación entre las diferentes placas "MDS Direct". Es posible utilizar placas de pulsadores utilizando los "módulos de pulsadores Skyline" (este tipo de placa MDS con pulsadores se denomina “MDS City”). Sistema SIN conserjería: hasta 9 accesos entre audio y/o vídeo. Sistema CON conserjería: hasta 5 accesos, considerando las placas audio y/o vídeo y 1 conserjería. En placas MDS Direct con teclado, es posible utilizar un código para control de acceso (apertura de la puerta). MDS DIRECT

4 Arquitectura General del Sistema MDS-VDS

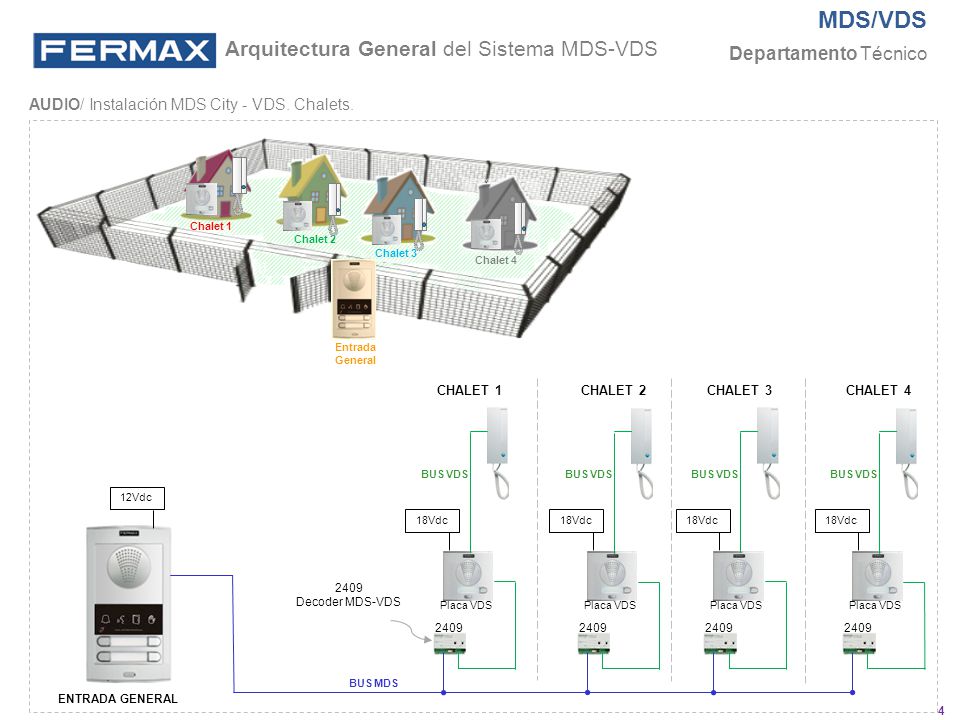

AUDIO/ Instalación MDS City - VDS. Chalets. Chalet 1 Chalet 2 Chalet 3 Chalet 4 Entrada General CHALET 1 CHALET 2 CHALET 3 CHALET 4 BUS VDS BUS VDS BUS VDS BUS VDS 12Vdc 18Vdc 18Vdc 18Vdc 18Vdc 2409 Decoder MDS-VDS Placa VDS Placa VDS Placa VDS Placa VDS 2409 2409 2409 2409 BUS MDS ENTRADA GENERAL

5 Arquitectura General del Sistema MDS-VDS

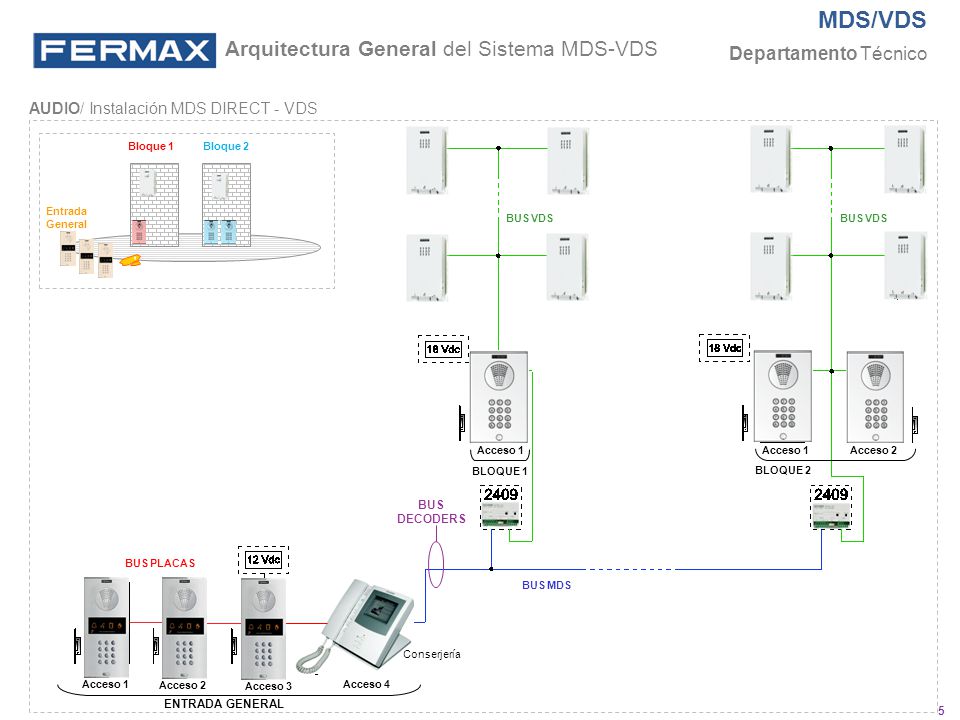

AUDIO/ Instalación MDS DIRECT - VDS Bloque 1 Bloque 2 Entrada General BUS VDS BUS VDS Acceso 1 BLOQUE 1 Acceso 2 BLOQUE 2 Acceso 1 BUS DECODERS BUS PLACAS BUS MDS Conserjería Acceso 1 Acceso 2 Acceso 3 Acceso 4 ENTRADA GENERAL

6 Arquitectura General del Sistema MDS-VDS

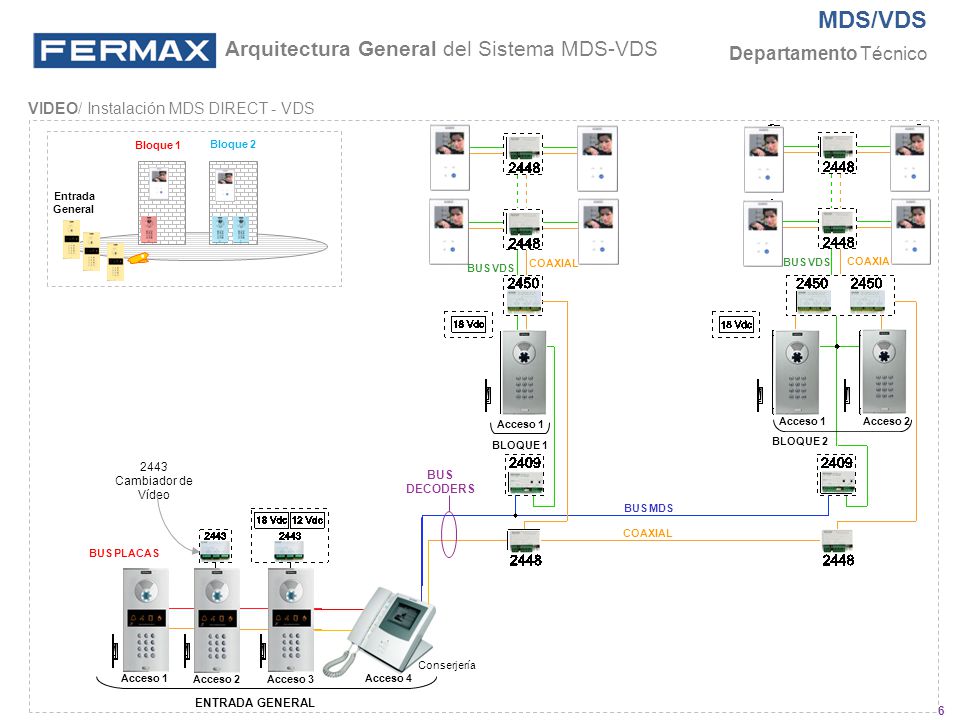

VIDEO/ Instalación MDS DIRECT - VDS Entrada General  Bloque 1 Bloque 2 COAXIAL BUS VDS COAXIAL BUS VDS Acceso 1 BLOQUE 1 Acceso 1 Acceso 2 BLOQUE 2 2443 Cambiador de Vídeo BUS DECODERS BUS MDS COAXIAL BUS PLACAS Conserjería Acceso 1 Acceso 2 Acceso 3 Acceso 4 ENTRADA GENERAL

7 ENTRADA GENERAL MDS DIRECT

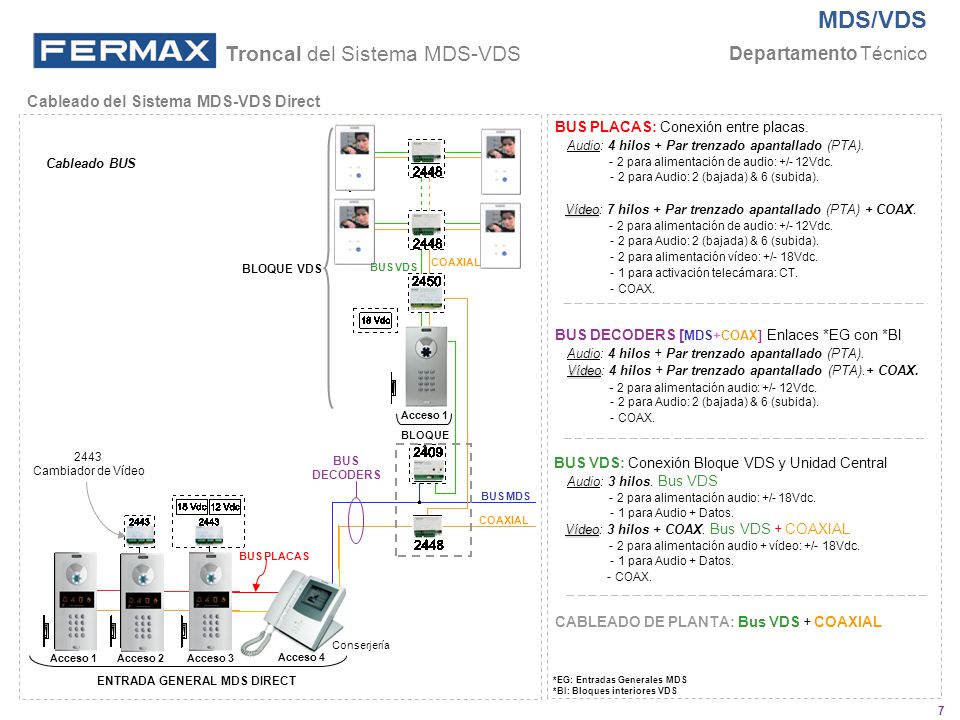

Troncal del Sistema MDS-VDS Cableado del Sistema MDS-VDS Direct BUS PLACAS: Conexión entre placas Audio: 4 hilos + Par trenzado apantallado (PTA) para alimentación de audio: +/- 12Vdc para Audio: 2 (bajada) & 6 (subida) Vídeo: 7 hilos + Par trenzado apantallado (PTA) + COAX para alimentación de audio: +/- 12Vdc para Audio: 2 (bajada) & 6 (subida) para alimentación vídeo: +/- 18Vdc para activación telecámara: CT COAX. BUS DECODERS [MDS+COAX] Enlaces *EG con *BI Audio: 4 hilos + Par trenzado apantallado (PTA). Vídeo: 4 hilos + Par trenzado apantallado (PTA).+ COAX para alimentación audio: +/- 12Vdc para Audio: 2 (bajada) & 6 (subida) COAX. BUS VDS: Conexión Bloque VDS y Unidad Central Audio: 3 hilos. Bus VDS para alimentación audio: +/- 18Vdc para Audio + Datos Vídeo: 3 hilos + COAX. Bus VDS + COAXIAL para alimentación audio + vídeo: +/- 18Vdc para Audio + Datos COAX. CABLEADO DE PLANTA: Bus VDS + COAXIAL Cableado BUS BLOQUE VDS BUS VDS COAXIAL Acceso 1 BLOQUE 1 2443 Cambiador de Vídeo BUS DECODERS BUS MDS COAXIAL BUS PLACAS Conserjería Acceso 1 Acceso 2 Acceso 3 Acceso 4 ENTRADA GENERAL MDS DIRECT *EG: Entradas Generales MDS *BI: Bloques interiores VDS

8 Componentes del Sistema MDS-VDS

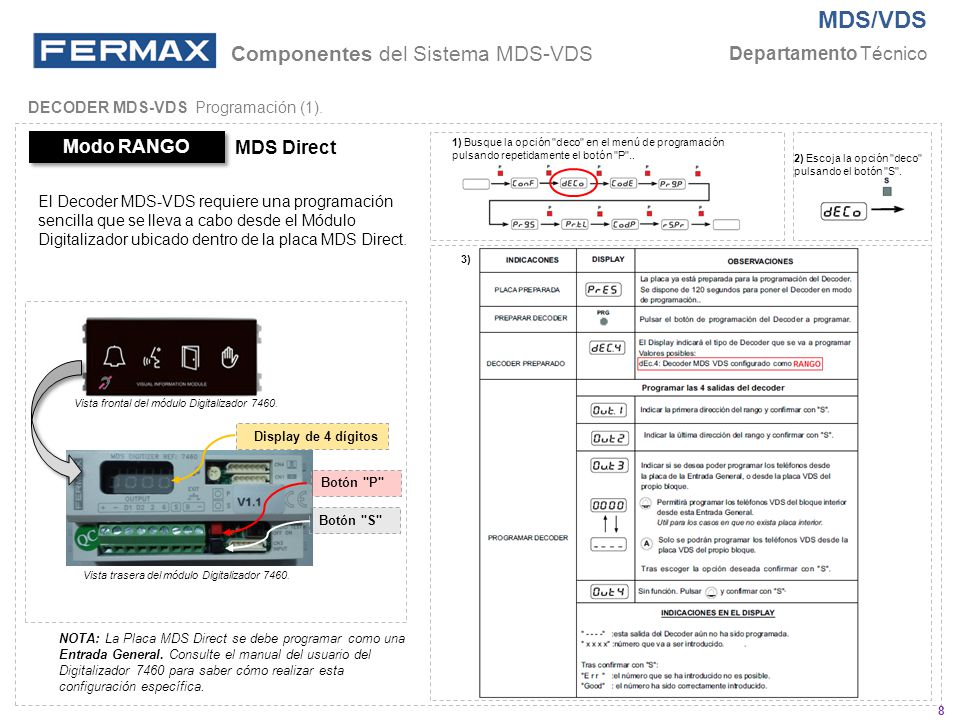

DECODER MDS-VDS Programación (1). Modo RANGO MDS Direct 1) Busque la opción "deco" en el menú de programación pulsando repetidamente el botón "P".. 2) Escoja la opción "deco" pulsando el botón "S". El Decoder MDS-VDS requiere una programación sencilla que se lleva a cabo desde el Módulo Digitalizador ubicado dentro de la placa MDS Direct. 3) Vista frontal del módulo Digitalizador 7460. Display de 4 dígitos Botón "P" Botón "S" Vista trasera del módulo Digitalizador 7460. NOTA: La Placa MDS Direct se debe programar como una Entrada General. Consulte el manual del usuario del Digitalizador 7460 para saber cómo realizar esta configuración específica.

9 Componentes del Sistema MDS-VDS

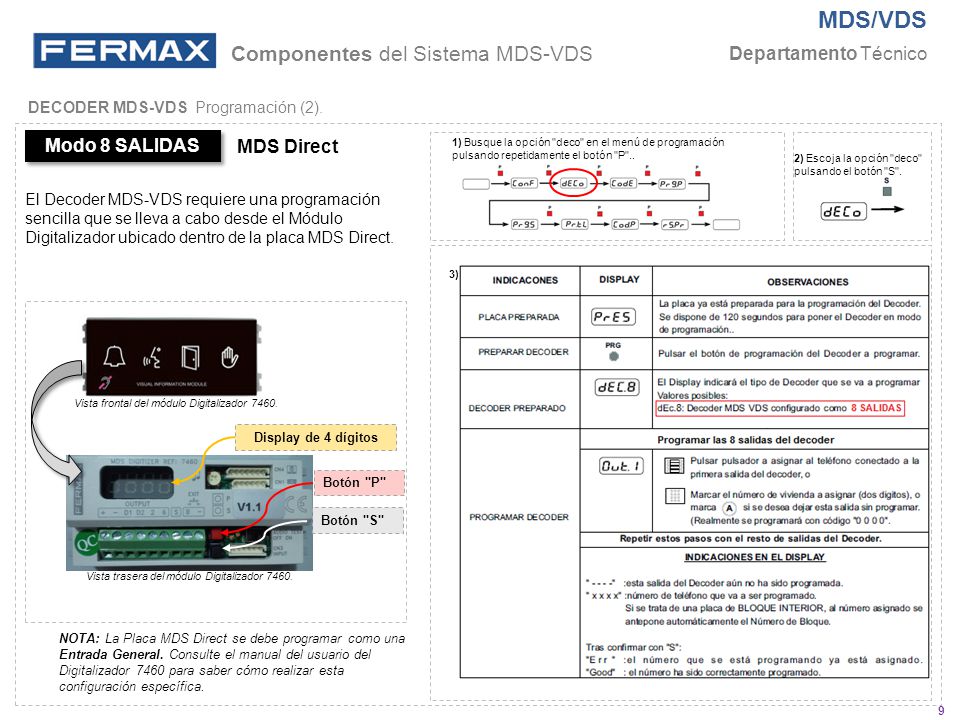

DECODER MDS-VDS Programación (2). Modo 8 SALIDAS MDS Direct 1) Busque la opción "deco" en el menú de programación pulsando repetidamente el botón "P".. 2) Escoja la opción "deco" pulsando el botón "S". El Decoder MDS-VDS requiere una programación sencilla que se lleva a cabo desde el Módulo Digitalizador ubicado dentro de la placa MDS Direct. 3) Vista frontal del módulo Digitalizador 7460. Display de 4 dígitos Botón "P" Botón "S" Vista trasera del módulo Digitalizador 7460. NOTA: La Placa MDS Direct se debe programar como una Entrada General. Consulte el manual del usuario del Digitalizador 7460 para saber cómo realizar esta configuración específica.

10 Componentes del Sistema MDS Direct-VDS

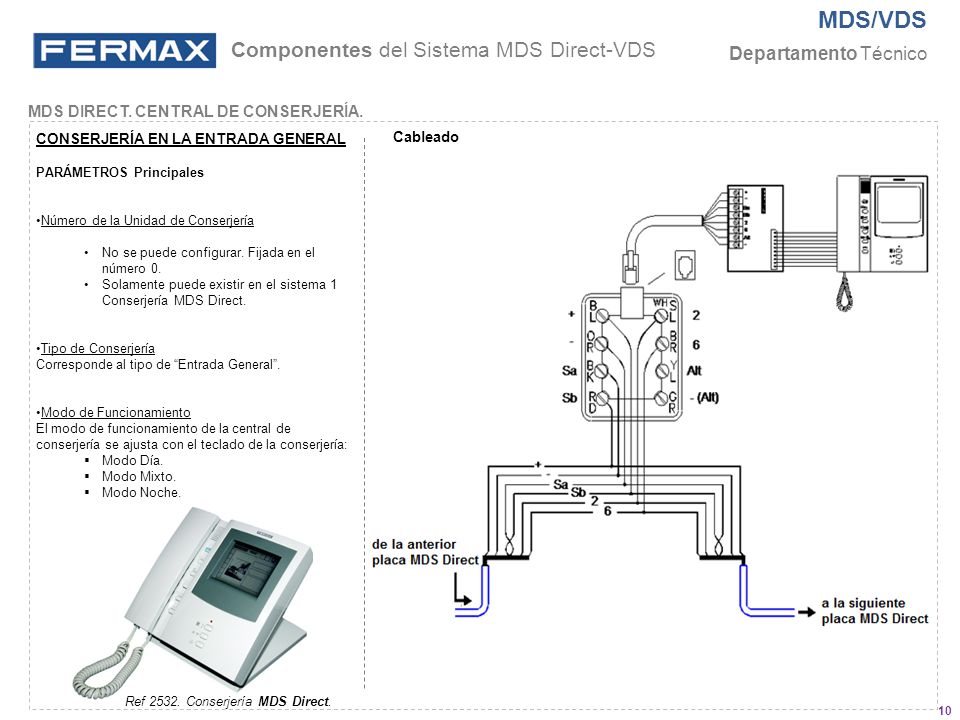

MDS DIRECT. CENTRAL DE CONSERJERÍA. CONSERJERÍA EN LA ENTRADA GENERAL PARÁMETROS Principales Número de la Unidad de Conserjería No se puede configurar. Fijada en el número 0. Solamente puede existir en el sistema 1 Conserjería MDS Direct. Tipo de Conserjería Corresponde al tipo de “Entrada General”. Modo de Funcionamiento El modo de funcionamiento de la central de conserjería se ajusta con el teclado de la conserjería: Modo Día. Modo Mixto. Modo Noche. Cableado Ref Conserjería MDS Direct.

11 Terminales PROGRAMACIÓNDEL TERMINAL VDS desde el módulo Digitalizador 7460 (en la placa de calle MDS DIRECT). MDS Direct Display de 4 dígitos Botón "P" Botón "S" Vista trasera del módulo Digitalizador 7460.

12 Cálculo de Presupuesto

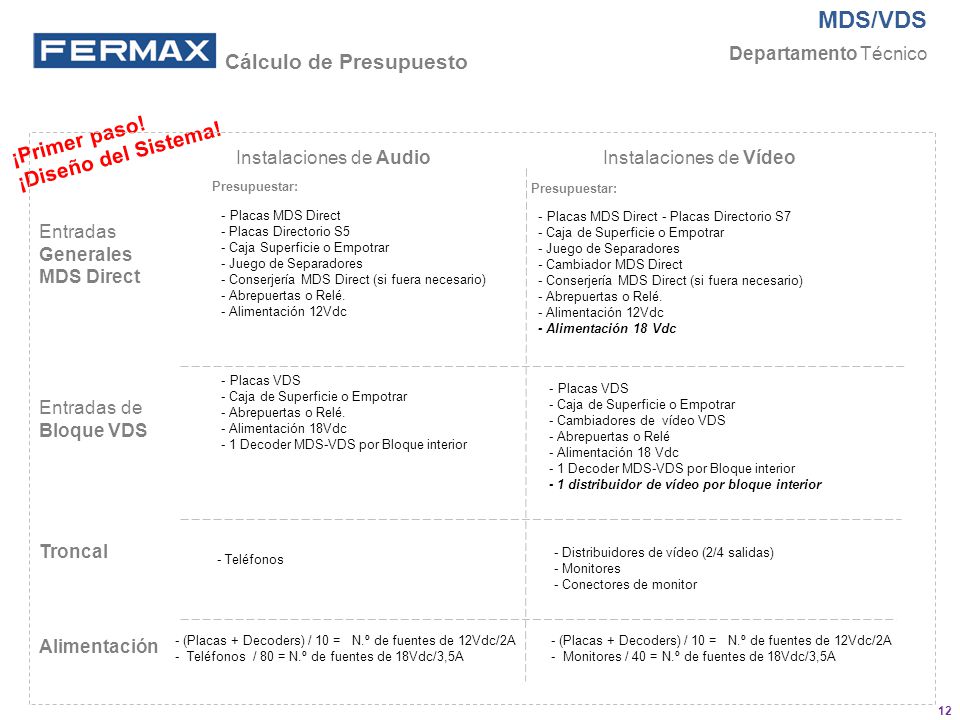

¡Primer paso! ¡Diseño del Sistema! Instalaciones de Audio Instalaciones de Vídeo Presupuestar: Presupuestar: Placas MDS Direct - Placas Directorio S5 - Caja Superficie o Empotrar - Juego de Separadores - Conserjería MDS Direct (si fuera necesario) - Abrepuertas o Relé. - Alimentación 12Vdc Placas MDS Direct - Placas Directorio S7 - Caja de Superficie o Empotrar - Juego de Separadores - Cambiador MDS Direct - Conserjería MDS Direct (si fuera necesario) - Abrepuertas o Relé. - Alimentación 12Vdc - Alimentación 18 Vdc Entradas Generales MDS Direct Placas VDS - Caja de Superficie o Empotrar - Abrepuertas o Relé. - Alimentación 18Vdc - 1 Decoder MDS-VDS por Bloque interior Placas VDS - Caja de Superficie o Empotrar - Cambiadores de vídeo VDS - Abrepuertas o Relé - Alimentación 18 Vdc - 1 Decoder MDS-VDS por Bloque interior - 1 distribuidor de vídeo por bloque interior Entradas de Bloque VDS Troncal - Teléfonos - Distribuidores de vídeo (2/4 salidas) - Monitores - Conectores de monitor Alimentación - (Placas + Decoders) / 10 = N.º de fuentes de 12Vdc/2A - Teléfonos / 80 = N.º de fuentes de 18Vdc/3,5A - (Placas + Decoders) / 10 = N.º de fuentes de 12Vdc/2A - Monitores / 40 = N.º de fuentes de 18Vdc/3,5A

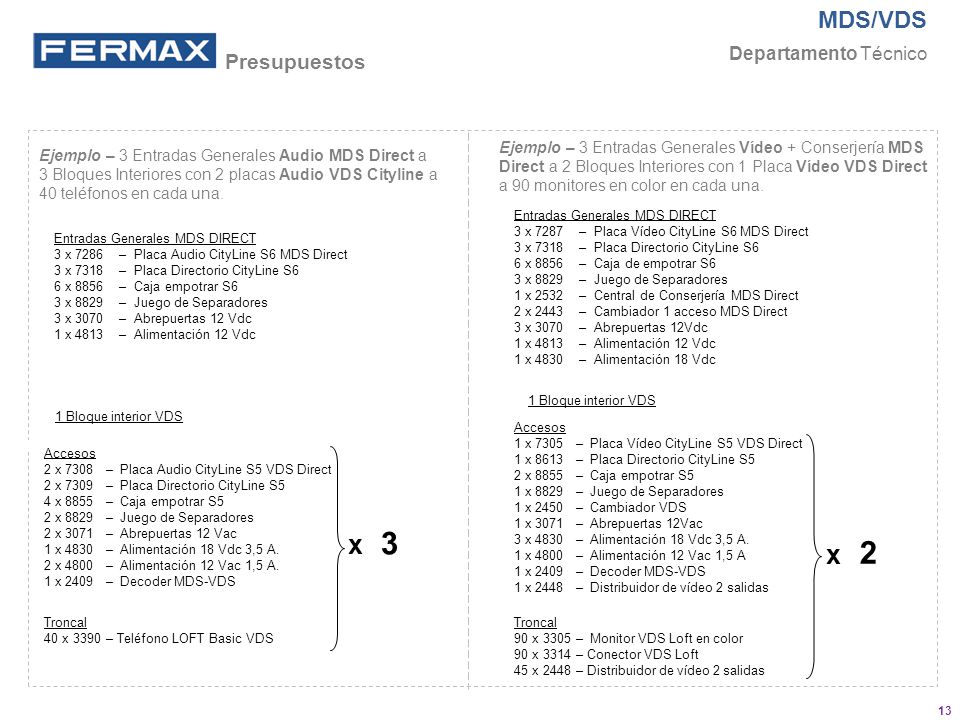

13 Presupuestos Ejemplo – 3 Entradas Generales Audio MDS Direct a 3 Bloques Interiores con 2 placas Audio VDS Cityline a 40 teléfonos en cada una. Ejemplo – 3 Entradas Generales Vídeo + Conserjería MDS Direct a 2 Bloques Interiores con 1 Placa Vídeo VDS Direct a 90 monitores en color en cada una. Entradas Generales MDS DIRECT 3 x – Placa Vídeo CityLine S6 MDS Direct 3 x – Placa Directorio CityLine S6 6 x – Caja de empotrar S6 3 x – Juego de Separadores 1 x – Central de Conserjería MDS Direct 2 x – Cambiador 1 acceso MDS Direct 3 x – Abrepuertas 12Vdc 1 x – Alimentación 12 Vdc 1 x – Alimentación 18 Vdc Entradas Generales MDS DIRECT 3 x – Placa Audio CityLine S6 MDS Direct 3 x – Placa Directorio CityLine S6 6 x – Caja empotrar S6 3 x – Juego de Separadores 3 x – Abrepuertas 12 Vdc 1 x – Alimentación 12 Vdc 1 Bloque interior VDS 1 Bloque interior VDS Accesos 1 x – Placa Vídeo CityLine S5 VDS Direct 1 x – Placa Directorio CityLine S5 2 x – Caja empotrar S5 1 x – Juego de Separadores 1 x – Cambiador VDS 1 x – Abrepuertas 12Vac 3 x – Alimentación 18 Vdc 3,5 A. 1 x – Alimentación 12 Vac 1,5 A 1 x – Decoder MDS-VDS 1 x – Distribuidor de vídeo 2 salidas Accesos 2 x – Placa Audio CityLine S5 VDS Direct 2 x – Placa Directorio CityLine S5 4 x – Caja empotrar S5 2 x – Juego de Separadores 2 x – Abrepuertas 12 Vac 1 x – Alimentación 18 Vdc 3,5 A. 2 x – Alimentación 12 Vac 1,5 A. 1 x – Decoder MDS-VDS x 3 x 2 Troncal 40 x 3390 – Teléfono LOFT Basic VDS Troncal 90 x 3305 – Monitor VDS Loft en color 90 x 3314 – Conector VDS Loft 45 x 2448 – Distribuidor de vídeo 2 salidas

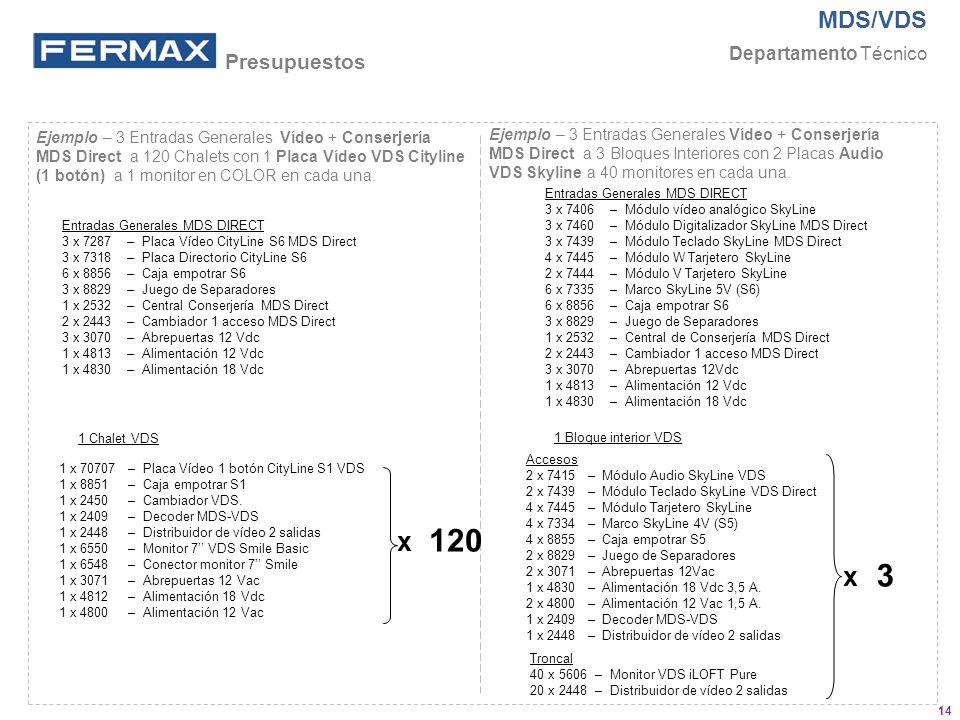

14 Presupuestos Ejemplo – 3 Entradas Generales Vídeo + Conserjería MDS Direct a 120 Chalets con 1 Placa Vídeo VDS Cityline (1 botón) a 1 monitor en COLOR en cada una. Ejemplo – 3 Entradas Generales Vídeo + Conserjería MDS Direct a 3 Bloques Interiores con 2 Placas Audio VDS Skyline a 40 monitores en cada una. Entradas Generales MDS DIRECT 3 x – Módulo vídeo analógico SkyLine 3 x – Módulo Digitalizador SkyLine MDS Direct 3 x – Módulo Teclado SkyLine MDS Direct 4 x – Módulo W Tarjetero SkyLine 2 x – Módulo V Tarjetero SkyLine 6 x – Marco SkyLine 5V (S6) 6 x – Caja empotrar S6 3 x – Juego de Separadores 1 x – Central de Conserjería MDS Direct 2 x – Cambiador 1 acceso MDS Direct 3 x – Abrepuertas 12Vdc 1 x – Alimentación 12 Vdc 1 x – Alimentación 18 Vdc Entradas Generales MDS DIRECT 3 x – Placa Vídeo CityLine S6 MDS Direct 3 x – Placa Directorio CityLine S6 6 x – Caja empotrar S6 3 x – Juego de Separadores 1 x – Central Conserjería MDS Direct 2 x – Cambiador 1 acceso MDS Direct 3 x – Abrepuertas 12 Vdc 1 x – Alimentación 12 Vdc 1 x – Alimentación 18 Vdc 1 Chalet VDS 1 Bloque interior VDS 1 x – Placa Vídeo 1 botón CityLine S1 VDS 1 x – Caja empotrar S1 1 x – Cambiador VDS. 1 x – Decoder MDS-VDS 1 x – Distribuidor de vídeo 2 salidas 1 x – Monitor 7’’ VDS Smile Basic 1 x – Conector monitor 7’’ Smile 1 x – Abrepuertas 12 Vac 1 x – Alimentación 18 Vdc 1 x – Alimentación 12 Vac Accesos 2 x – Módulo Audio SkyLine VDS 2 x – Módulo Teclado SkyLine VDS Direct 4 x – Módulo Tarjetero SkyLine 4 x – Marco SkyLine 4V (S5) 4 x – Caja empotrar S5 2 x – Juego de Separadores 2 x – Abrepuertas 12Vac 1 x – Alimentación 18 Vdc 3,5 A. 2 x – Alimentación 12 Vac 1,5 A. 1 x – Decoder MDS-VDS 1 x – Distribuidor de vídeo 2 salidas x 120 x 3 Troncal 40 x – Monitor VDS iLOFT Pure 20 x – Distribuidor de vídeo 2 salidas
