1 PROTECCION CONTRA INCENCIOS Dec 351 – Cap 18
Trabajo Practico N º 3 UTN Fac Reg Paraná

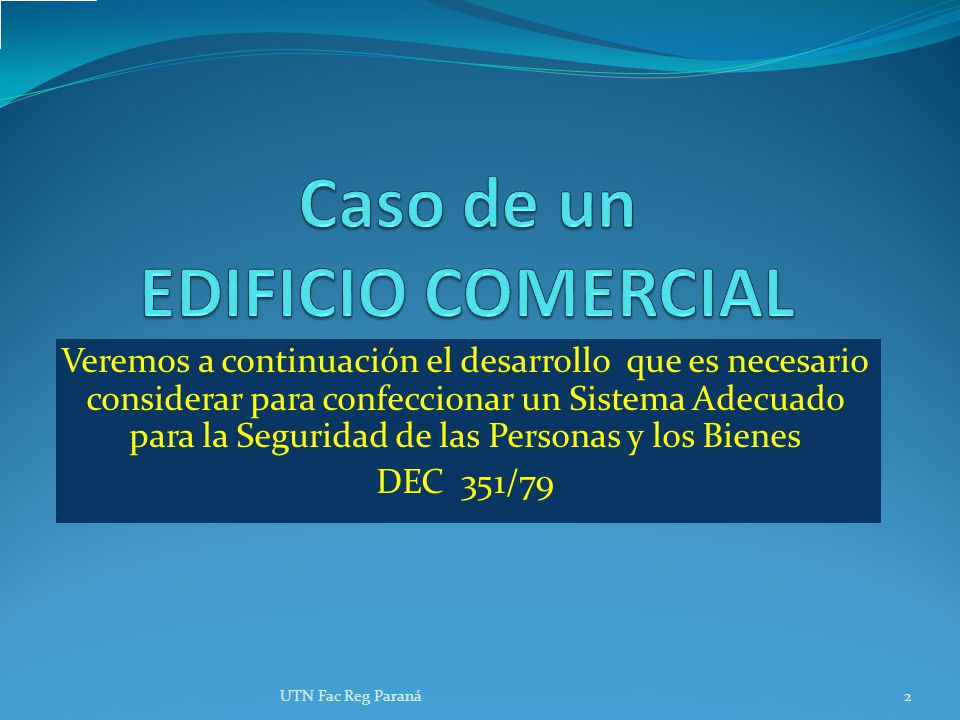

2 Caso de un EDIFICIO COMERCIAL
Veremos a continuación el desarrollo que es necesario considerar para confeccionar un Sistema Adecuado para la Seguridad de las Personas y los Bienes DEC 351/79 UTN Fac Reg Paraná

3 PROTECCION CONTRA INCENDIOS

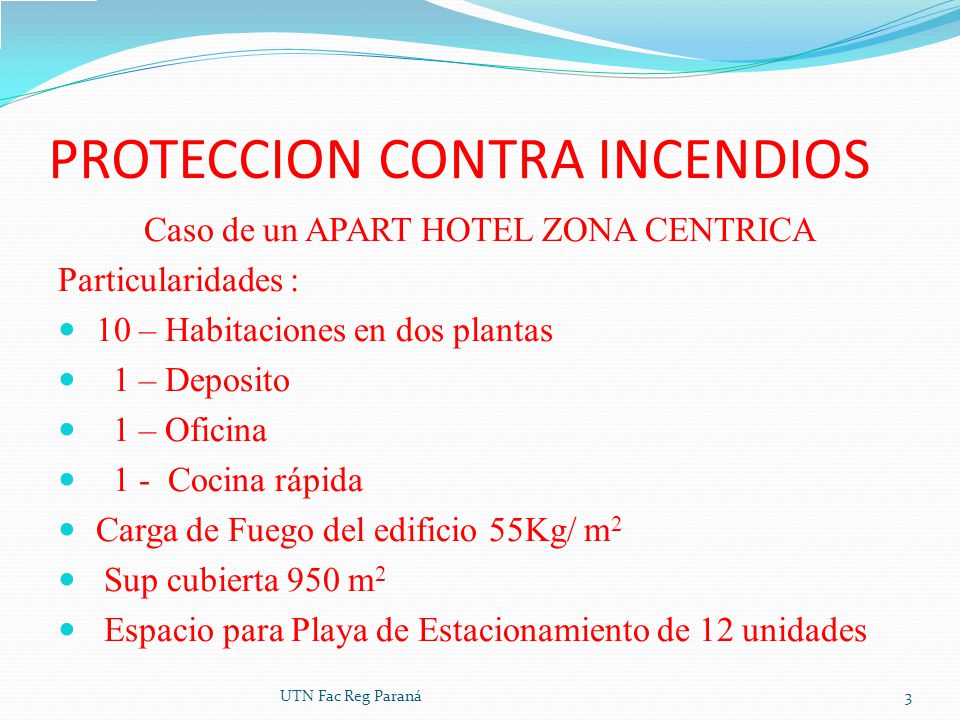

Caso de un APART HOTEL ZONA CENTRICA Particularidades : 10 – Habitaciones en dos plantas 1 – Deposito 1 – Oficina 1 - Cocina rápida Carga de Fuego del edificio 55Kg/ m2 Sup cubierta 950 m2 Espacio para Playa de Estacionamiento de 12 unidades UTN Fac Reg Paraná

4 PROTECCION CONTRA INCENDIOS en EDIFICIOS
Como I Medida: Debemos conocer las características Reglamentarias QUE NOS determina el CUADRO DE PROTECCION CONTRA INCENDIO-Dec 351–Cap 18 UTN Fac Reg Paraná

5 CUADRO DE PROTECCION CONTRA INCENDIO
UTN Fac Reg Paraná

6 PROTECCION CONTRA INCENDIOS

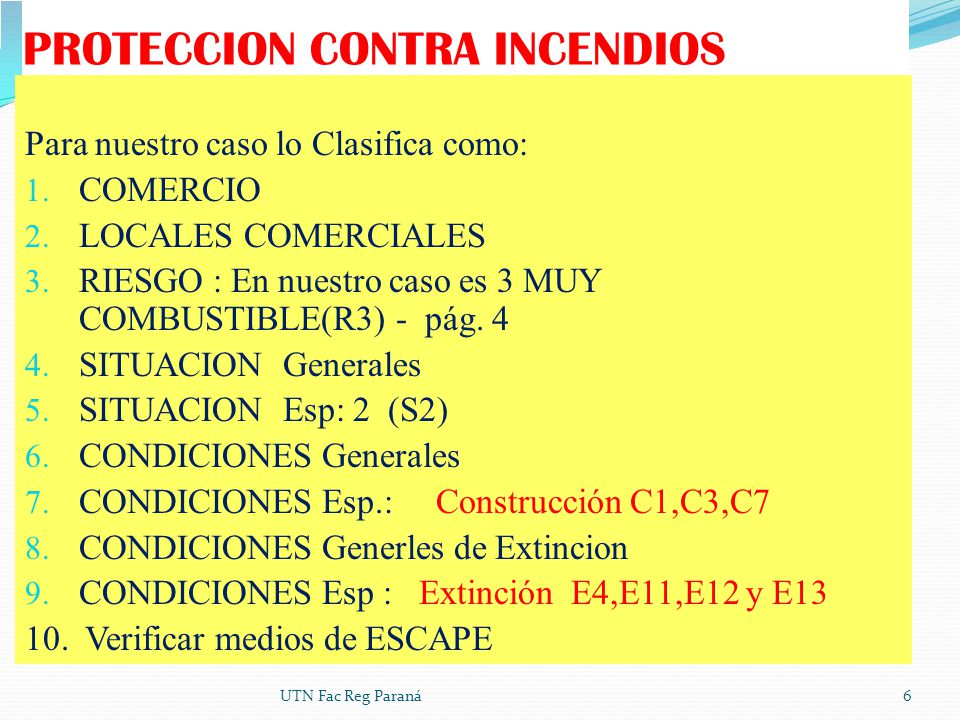

Para nuestro caso lo Clasifica como: COMERCIO LOCALES COMERCIALES RIESGO : En nuestro caso es 3 MUY COMBUSTIBLE(R3) - pág. 4 SITUACION Generales SITUACION Esp: 2 (S2) CONDICIONES Generales CONDICIONES Esp.: Construcción C1,C3,C7 CONDICIONES Generles de Extincion CONDICIONES Esp : Extinción E4,E11,E12 y E13 10. Verificar medios de ESCAPE UTN Fac Reg Paraná

7 PROTECCION CONTRA INCENDIOS

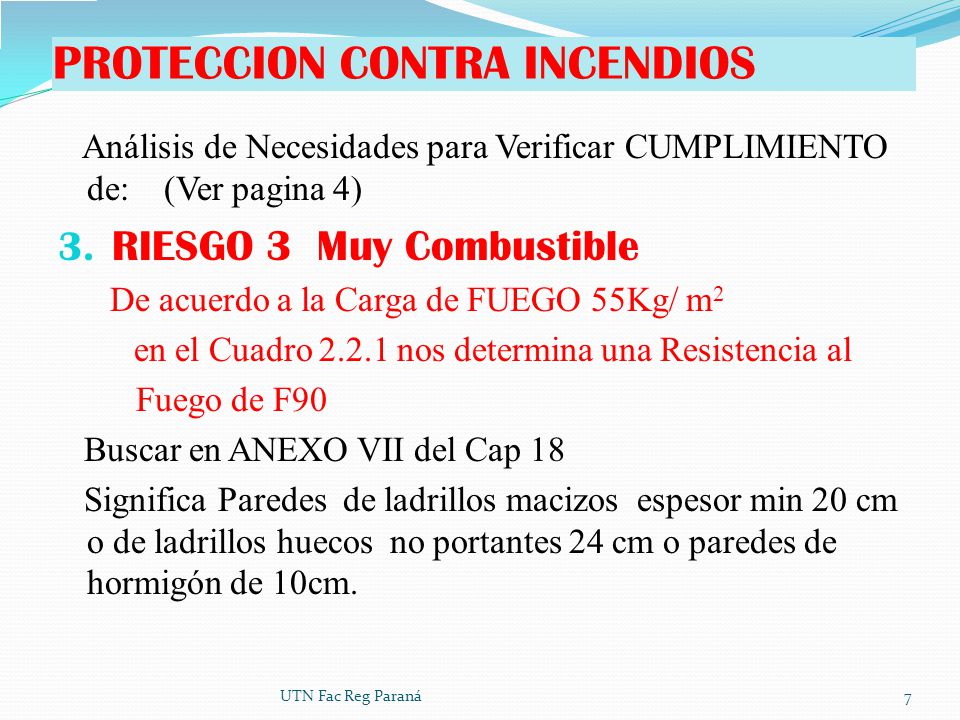

Análisis de Necesidades para Verificar CUMPLIMIENTO de: (Ver pagina 4) RIESGO 3 Muy Combustible De acuerdo a la Carga de FUEGO 55Kg/ m2 en el Cuadro nos determina una Resistencia al Fuego de F90 Buscar en ANEXO VII del Cap 18 Significa Paredes de ladrillos macizos espesor min 20 cm o de ladrillos huecos no portantes 24 cm o paredes de hormigón de 10cm. UTN Fac Reg Paraná

8 PROTECCION CONTRA INCENDIOS

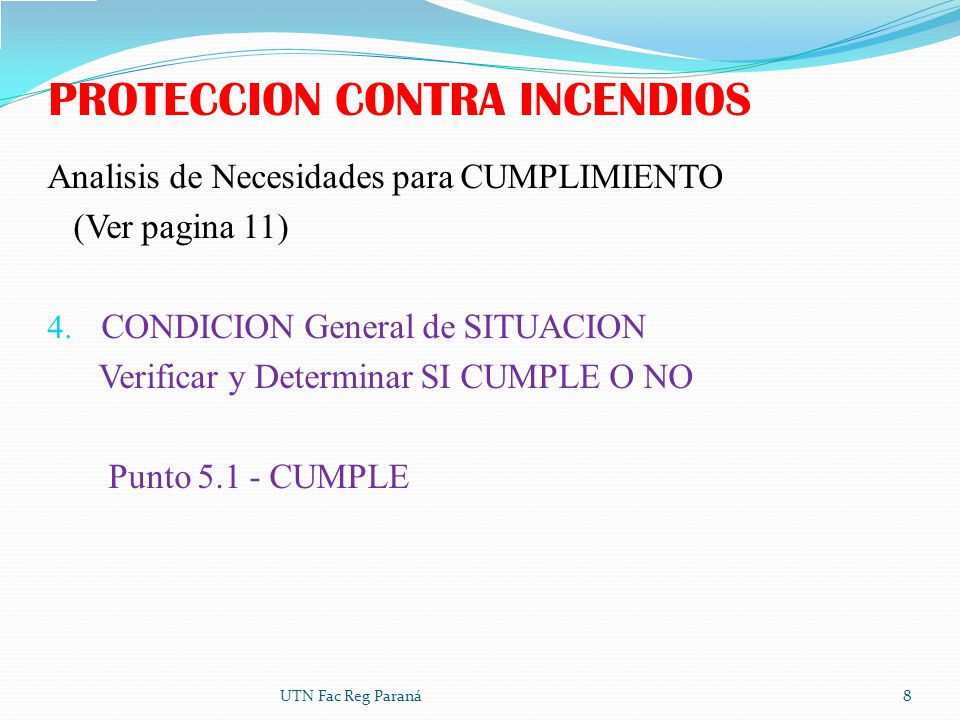

Analisis de Necesidades para CUMPLIMIENTO (Ver pagina 11) CONDICION General de SITUACION Verificar y Determinar SI CUMPLE O NO Punto CUMPLE UTN Fac Reg Paraná

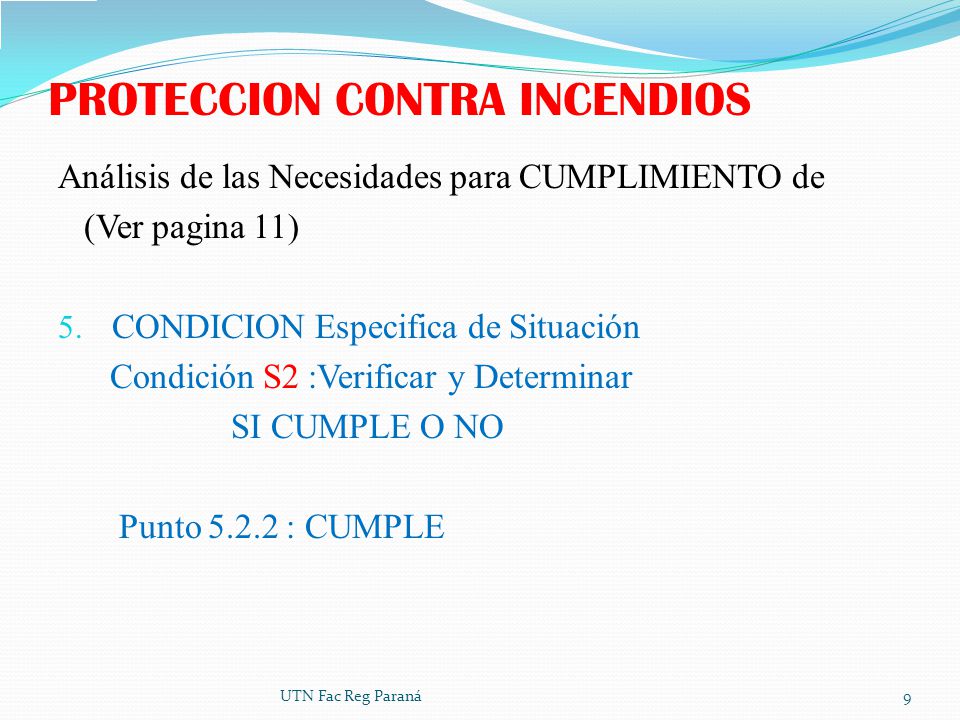

9 PROTECCION CONTRA INCENDIOS
Análisis de las Necesidades para CUMPLIMIENTO de (Ver pagina 11) CONDICION Especifica de Situación Condición S2 :Verificar y Determinar SI CUMPLE O NO Punto : CUMPLE UTN Fac Reg Paraná

10 PROTECCION CONTRA INCENDIOS

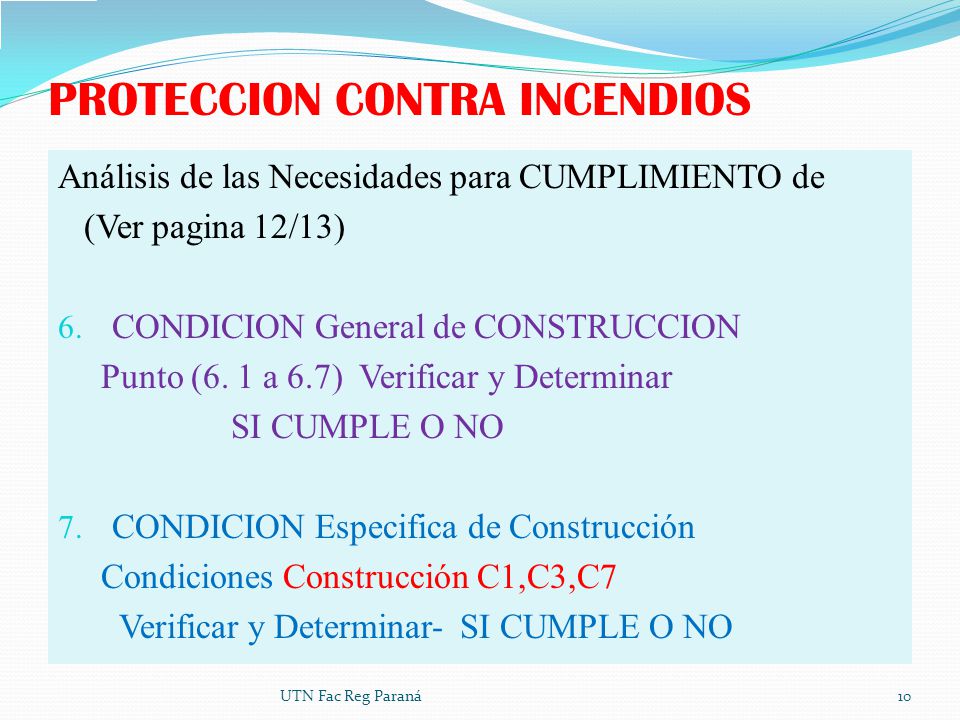

Análisis de las Necesidades para CUMPLIMIENTO de (Ver pagina 12/13) CONDICION General de CONSTRUCCION Punto (6. 1 a 6.7) Verificar y Determinar SI CUMPLE O NO CONDICION Especifica de Construcción Condiciones Construcción C1,C3,C7 Verificar y Determinar- SI CUMPLE O NO UTN Fac Reg Paraná

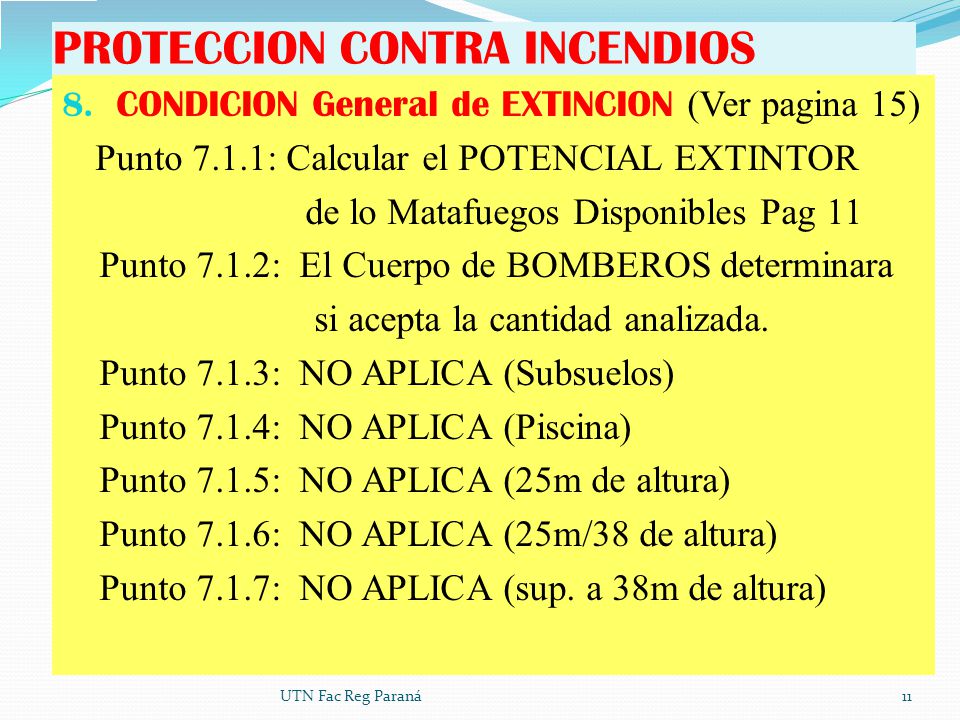

11 PROTECCION CONTRA INCENDIOS
CONDICION General de EXTINCION (Ver pagina 15) Punto 7.1.1: Calcular el POTENCIAL EXTINTOR de lo Matafuegos Disponibles Pag 11 Punto 7.1.2: El Cuerpo de BOMBEROS determinara si acepta la cantidad analizada. Punto 7.1.3: NO APLICA (Subsuelos) Punto 7.1.4: NO APLICA (Piscina) Punto 7.1.5: NO APLICA (25m de altura) Punto 7.1.6: NO APLICA (25m/38 de altura) Punto 7.1.7: NO APLICA (sup. a 38m de altura) UTN Fac Reg Paraná

12 PROTECCION CONTRA INCENDIOS

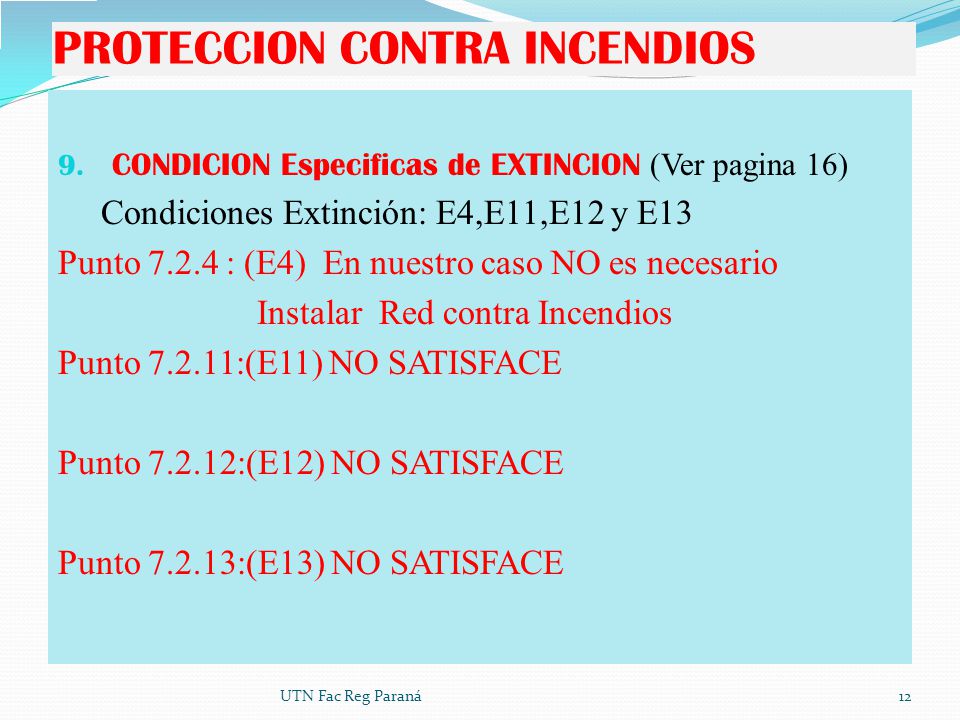

CONDICION Especificas de EXTINCION (Ver pagina 16) Condiciones Extinción: E4,E11,E12 y E13 Punto : (E4) En nuestro caso NO es necesario Instalar Red contra Incendios Punto :(E11) NO SATISFACE Punto :(E12) NO SATISFACE Punto :(E13) NO SATISFACE UTN Fac Reg Paraná

13 PROTECCION CONTRA INCENDIOS

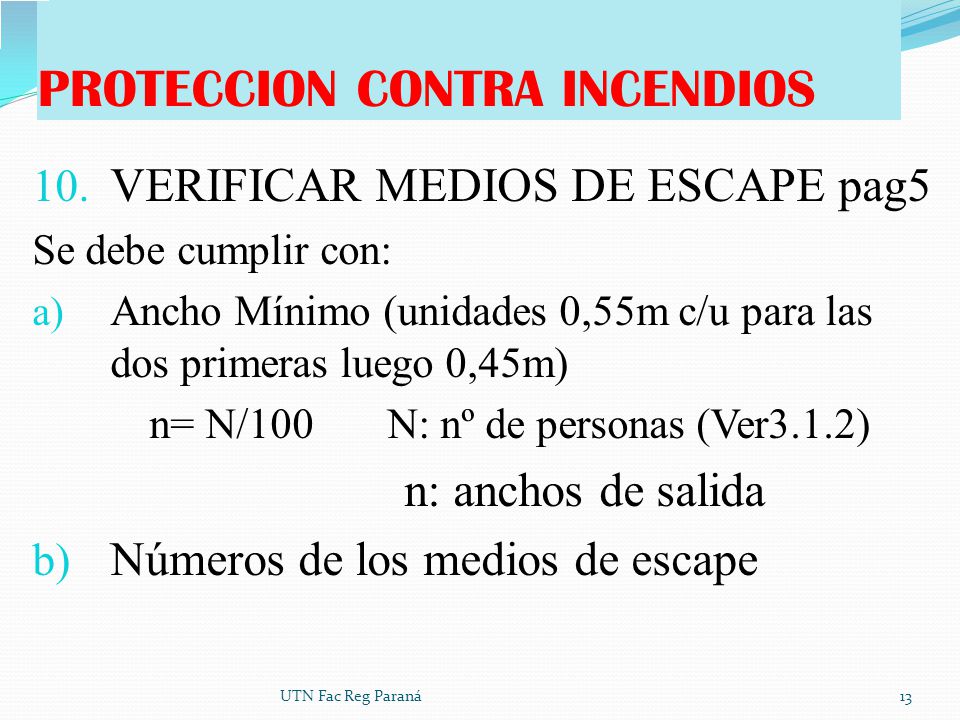

VERIFICAR MEDIOS DE ESCAPE pag5 Se debe cumplir con: Ancho Mínimo (unidades 0,55m c/u para las dos primeras luego 0,45m) n= N/ N: nº de personas (Ver3.1.2) n: anchos de salida Números de los medios de escape UTN Fac Reg Paraná

14 PROTECCION CONTRA INCENDIOS

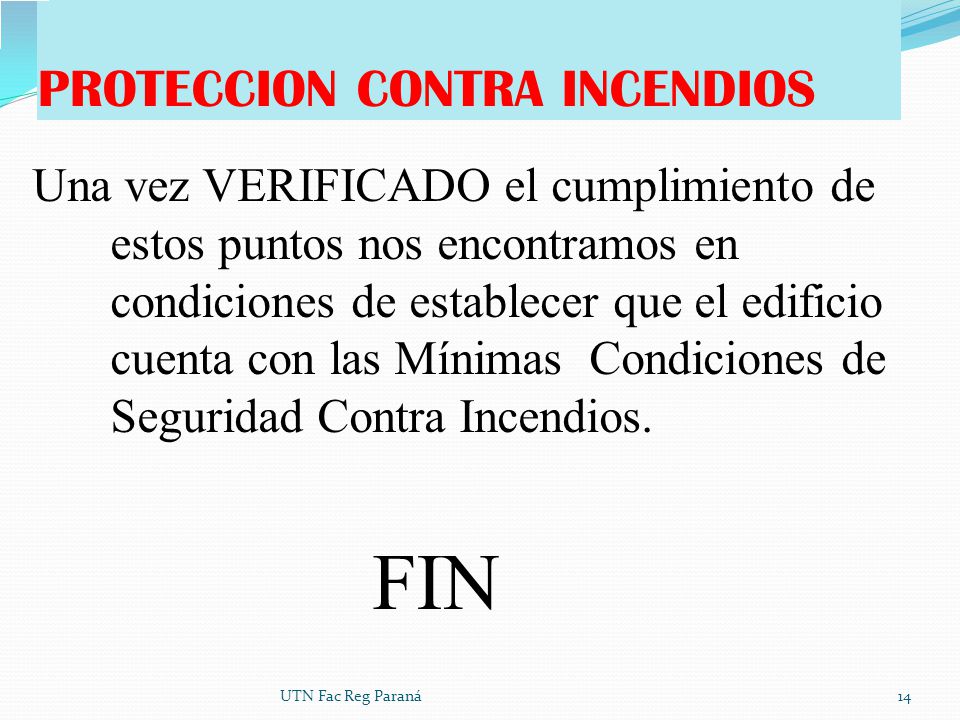

Una vez VERIFICADO el cumplimiento de estos puntos nos encontramos en condiciones de establecer que el edificio cuenta con las Mínimas Condiciones de Seguridad Contra Incendios. FIN UTN Fac Reg Paraná
