UNIVERSIDAD NACIONAL DEL CENTRO DEL PERÚ DETERMINACIÓN DEL TAMAÑO DE GRANO EN ACEROS
2

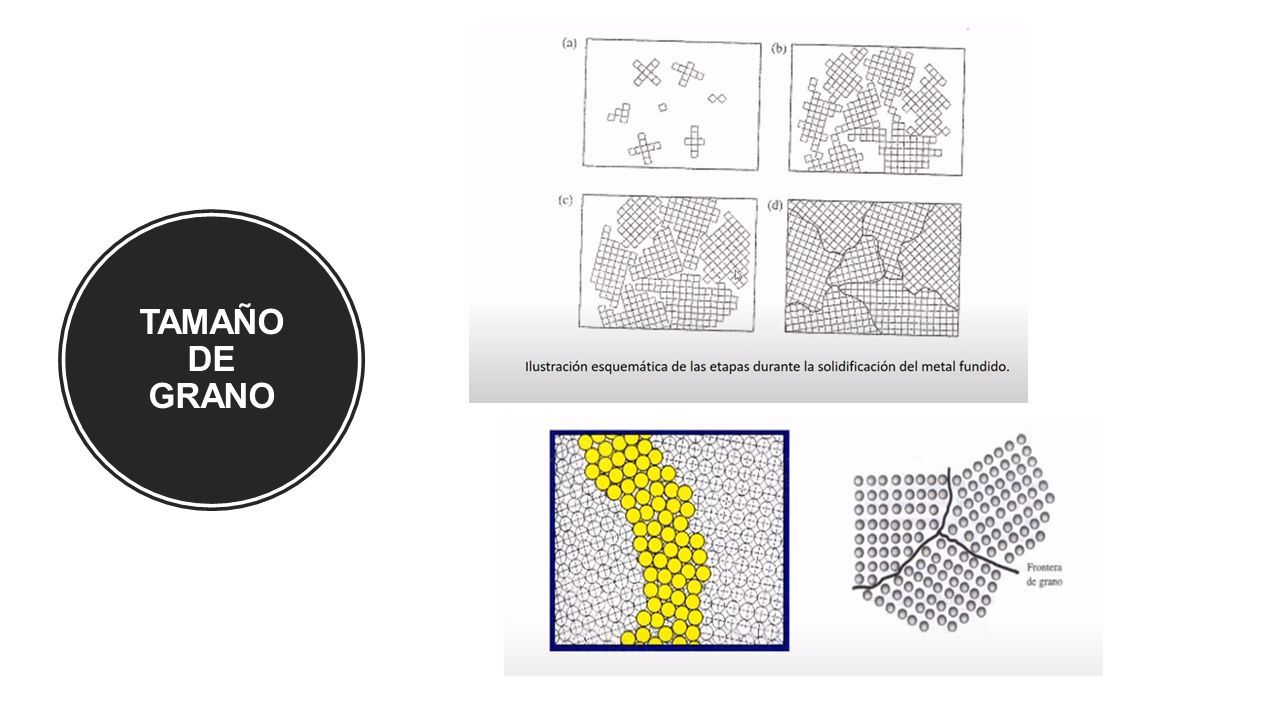

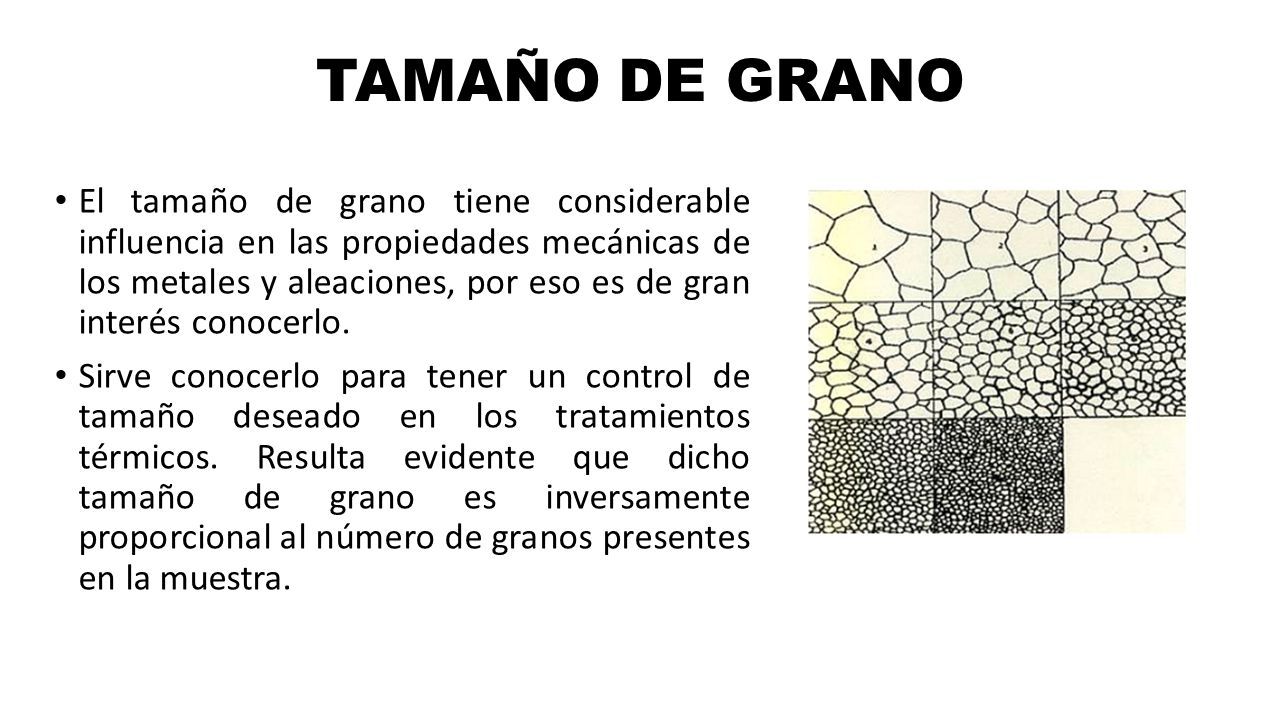

TAMAÑO DE GRANO
3
El tamaño de grano tiene considerable influencia en las propiedades mecánicas de los metales y aleaciones, por eso es de gran interés conocerlo. Sirve conocerlo para tener un control de tamaño deseado en los tratamientos térmicos. Resulta evidente que dicho tamaño de grano es inversamente proporcional al número de granos presentes en la muestra.
4

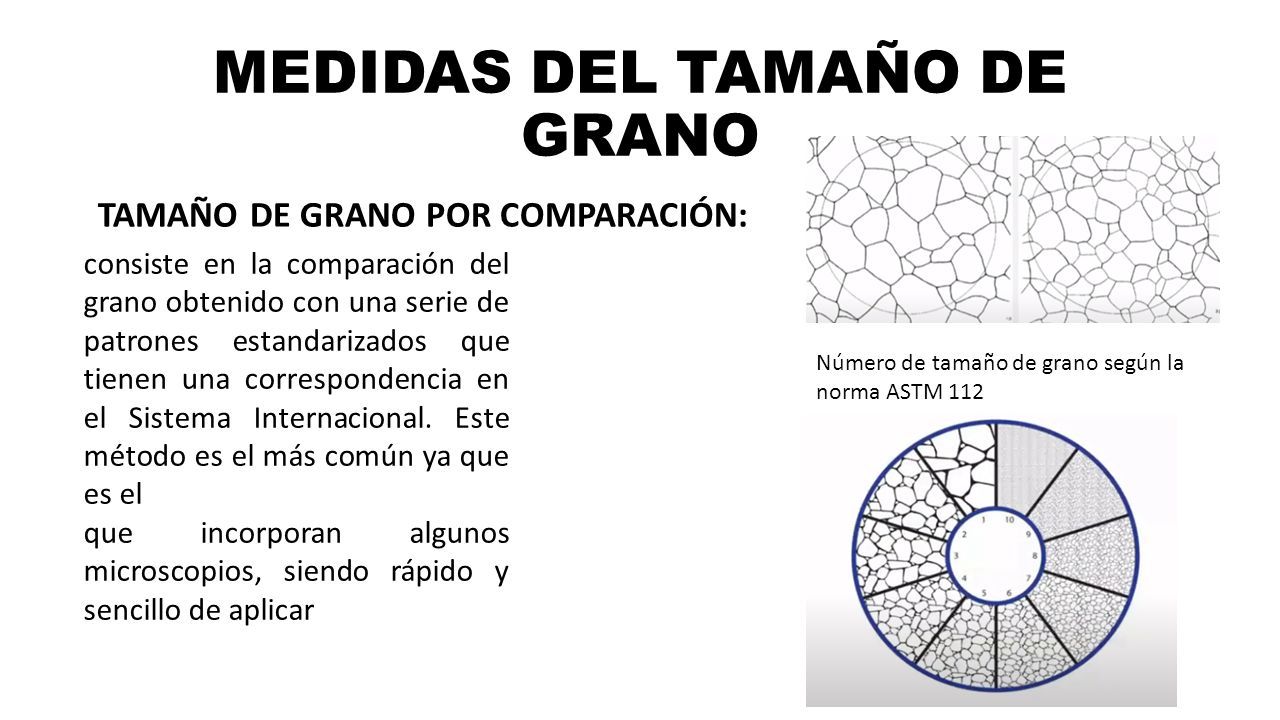

MEDIDAS DEL TAMAÑO DE GRANO TAMAÑO DE GRANO POR COMPARACIÓN: consiste en la comparación del grano obtenido con una serie de patrones estandarizados que tienen una correspondencia en el Sistema Internacional. Este método es el más común ya que es el que incorporan algunos microscopios, siendo rápido y sencillo de aplicar Número de tamaño de grano según la norma ASTM 112
5

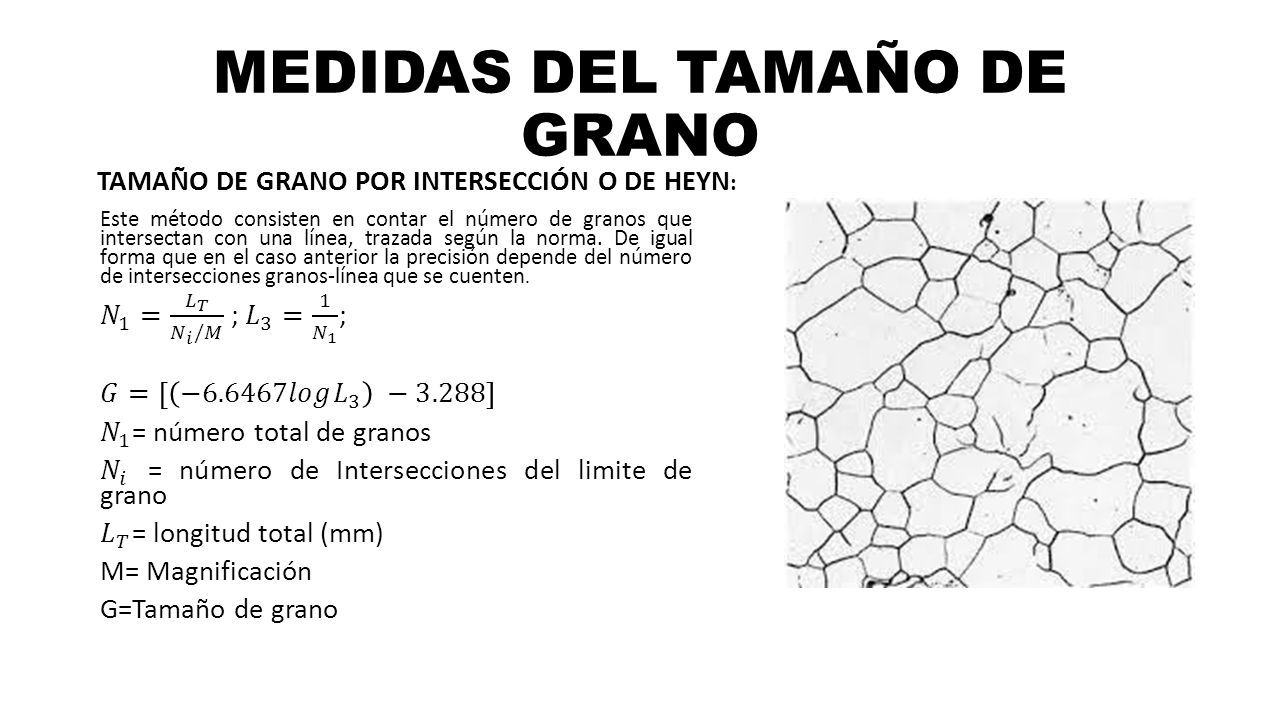

MEDIDAS DEL TAMAÑO DE GRANO TAMAÑO DE GRANO POR INTERSECCIÓN O DE HEYN :
6

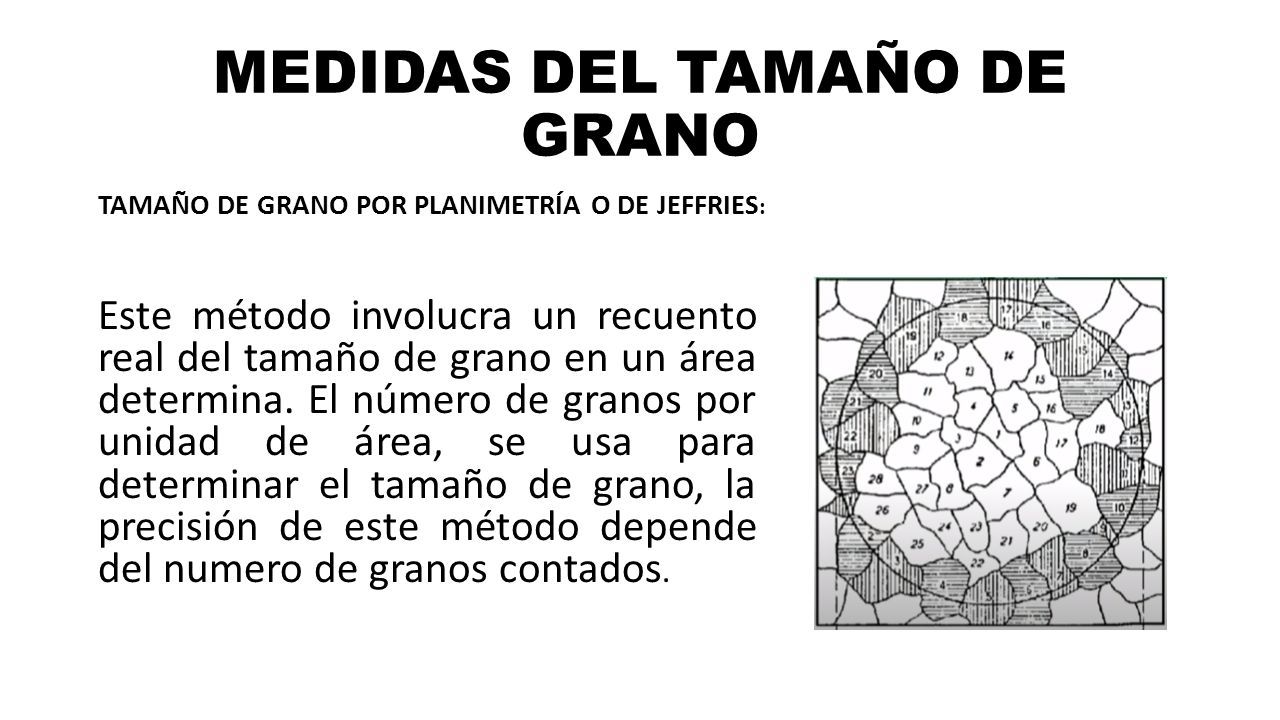

MEDIDAS DEL TAMAÑO DE GRANO Este método involucra un recuento real del tamaño de grano en un área determina. El número de granos por unidad de área, se usa para determinar el tamaño de grano, la precisión de este método depende del numero de granos contados. TAMAÑO DE GRANO POR PLANIMETRÍA O DE JEFFRIES :
7

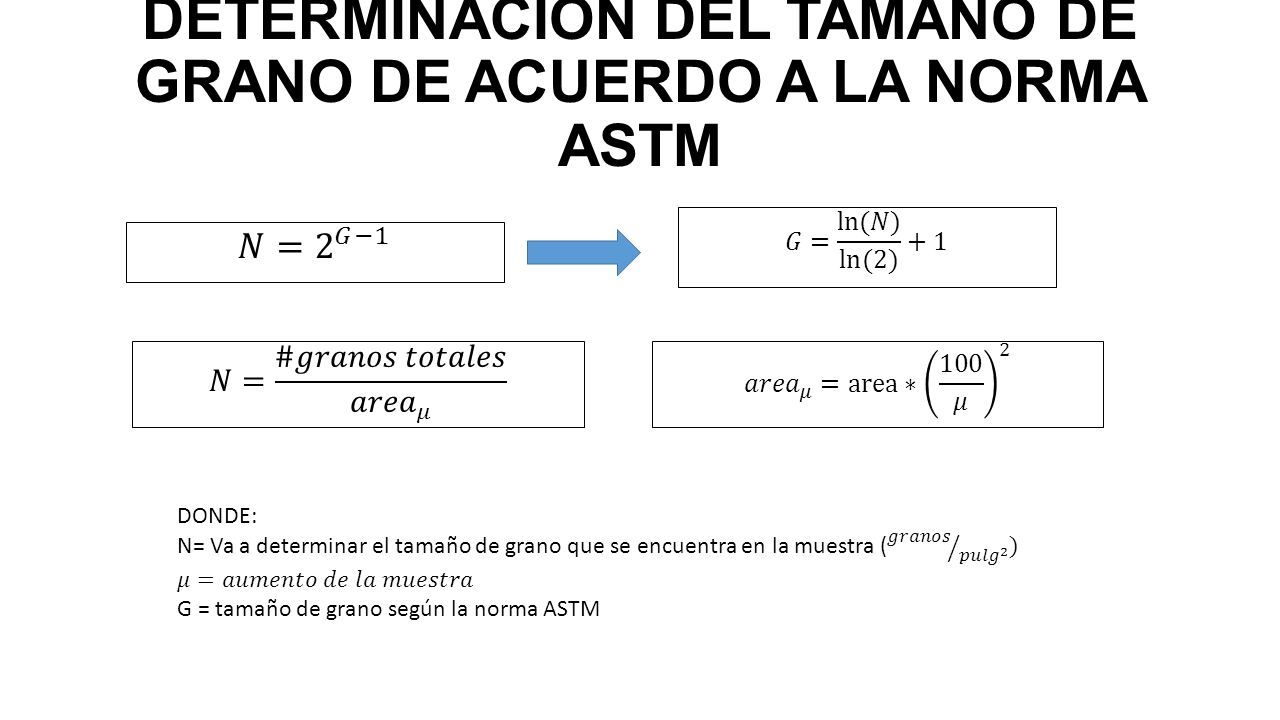

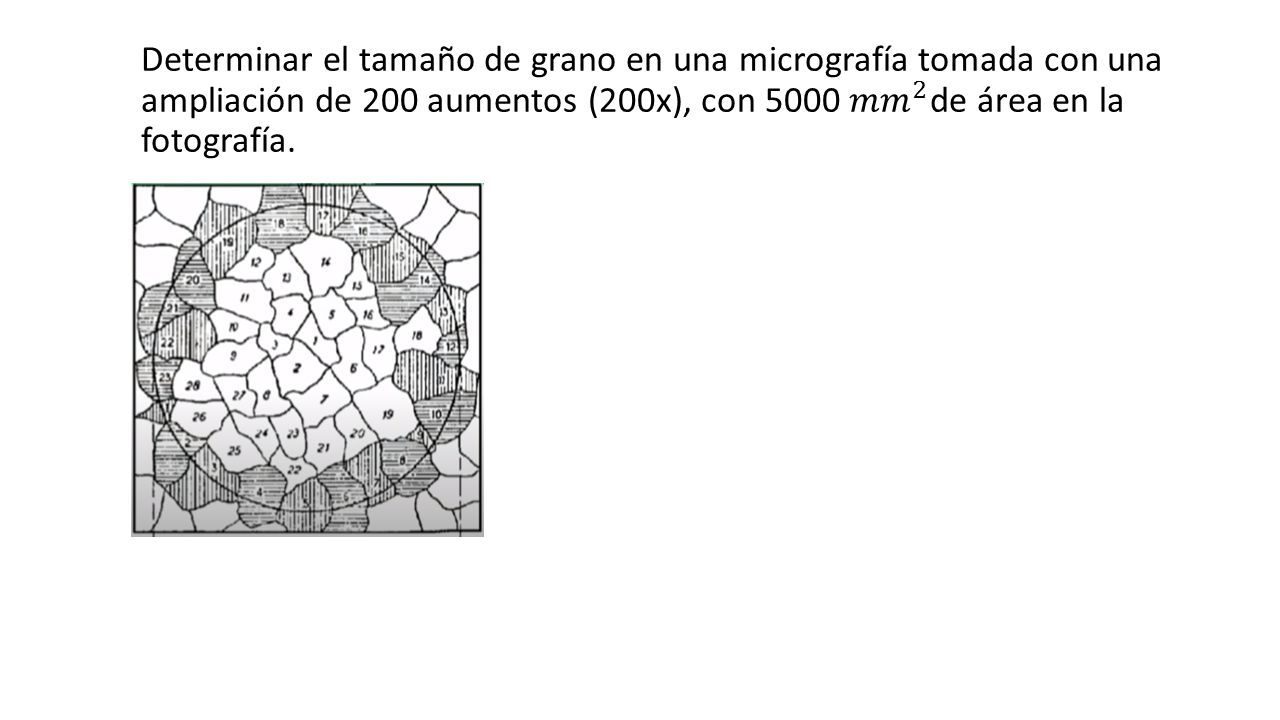

DETERMINACIÓN DEL TAMAÑO DE GRANO DE ACUERDO A LA NORMA ASTM
9

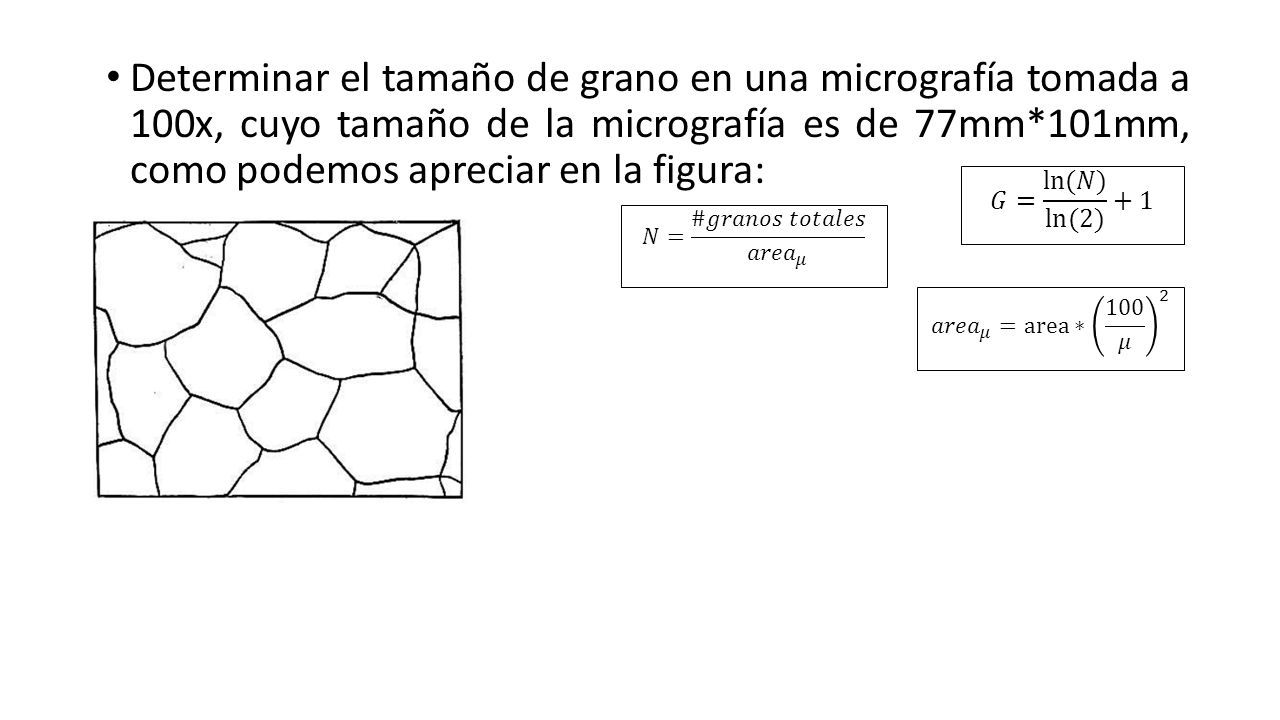

Determinar el tamaño de grano en una micrografía tomada a 100x, cuyo tamaño de la micrografía es de 77mm*101mm, como podemos apreciar en la figura:
10

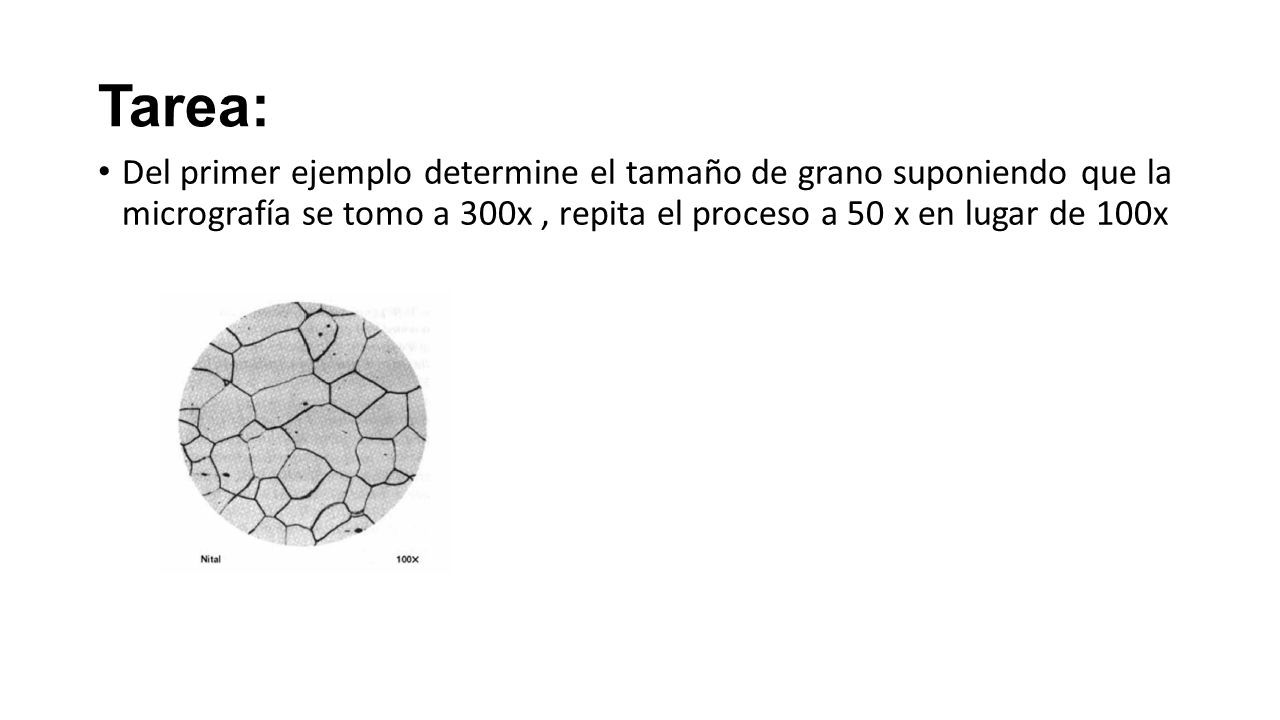

Tarea: Del primer ejemplo determine el tamaño de grano suponiendo que la micrografía se tomo a 300x, repita el proceso a 50 x en lugar de 100x
11

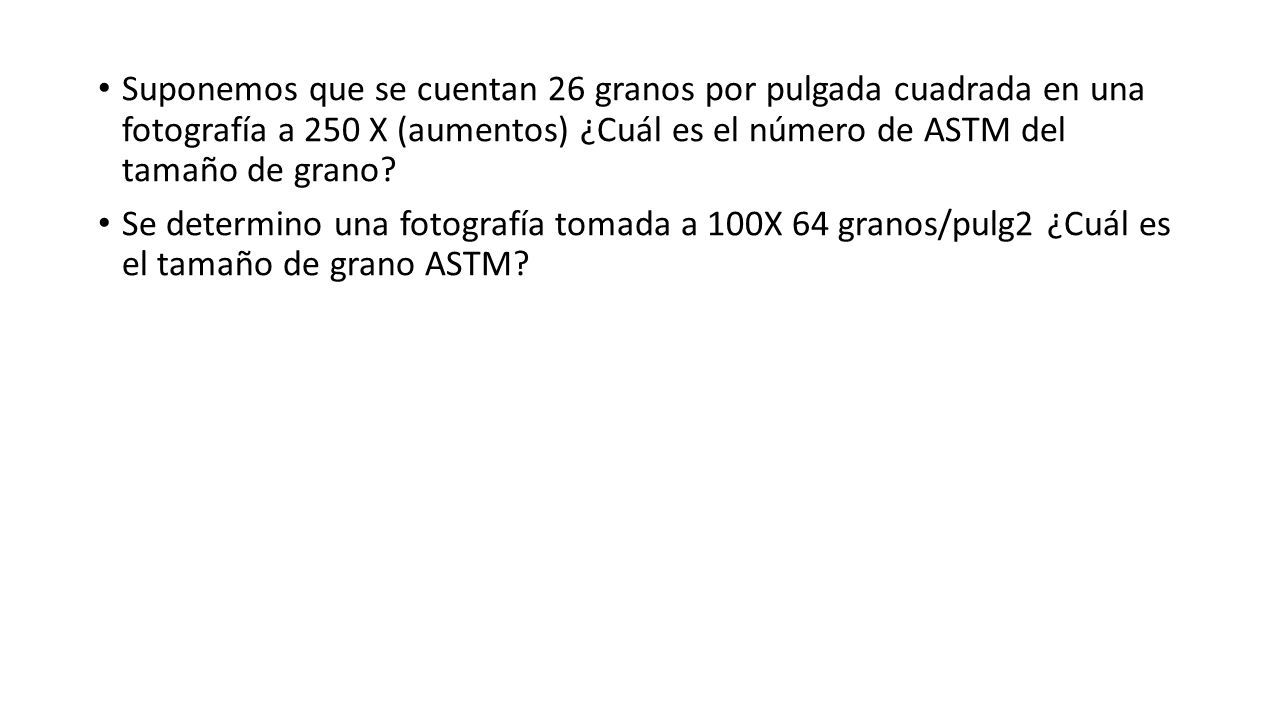

Suponemos que se cuentan 26 granos por pulgada cuadrada en una fotografía a 250 X (aumentos) ¿Cuál es el número de ASTM del tamaño de grano? Se determino una fotografía tomada a 100X 64 granos/pulg2 ¿Cuál es el tamaño de grano ASTM?
