1 NTC 4066 SEGURIDAD EN LA SOLDADURA Y CORTE

2 Contenido DEFINICIONES ALCANCE APLICABILIDAD RESPONSABILIDAD PROTECCIÓN

3 Contenido VENTILACIÓN PROTECCIÓN Y PREVENCIÓN DEL FUEGO TRABAJO EN CALIENTE EN ESPACIOS CONFINADOS ROTULADO NORMATIVIDAD

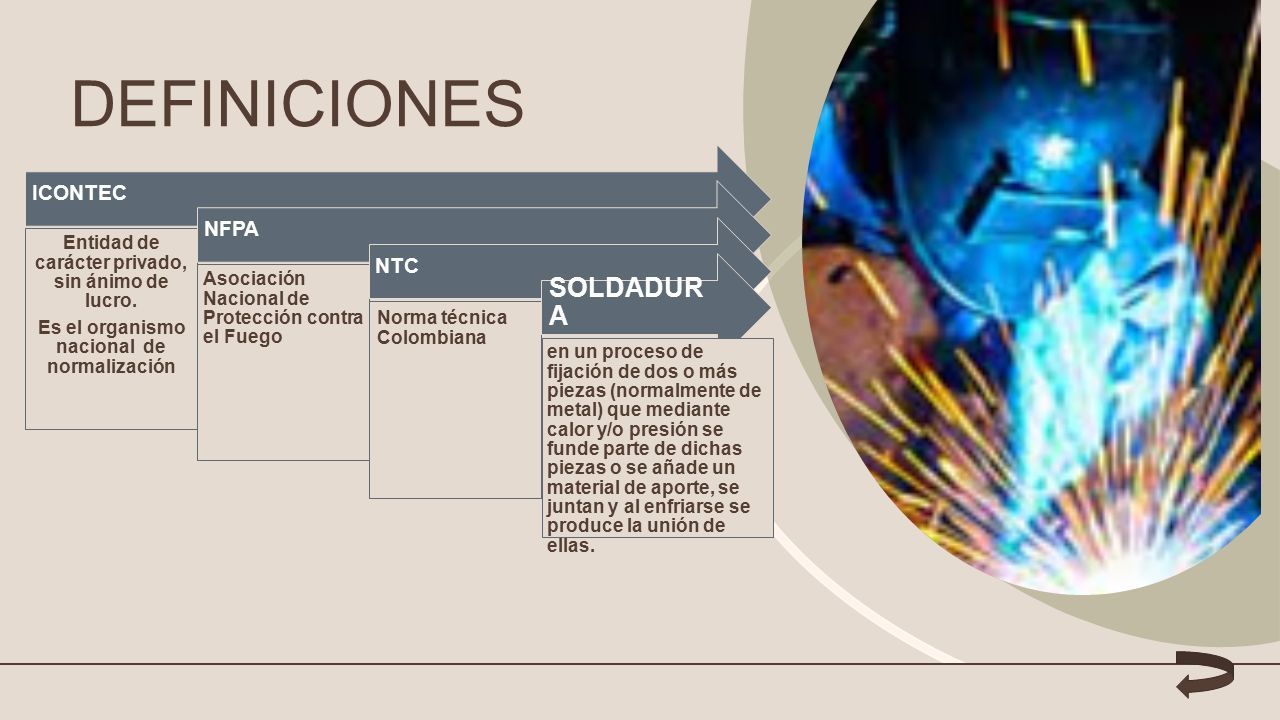

4 DEFINICIONES ICONTEC Entidad de carácter privado, sin ánimo de lucro. Es el organismo nacional de normalización NFPA Asociación Nacional de Protección contra el Fuego NTC Norma técnica Colombiana SOLDADUR A en un proceso de fijación de dos o más piezas (normalmente de metal) que mediante calor y/o presión se funde parte de dichas piezas o se añade un material de aporte, se juntan y al enfriarse se produce la unión de ellas.

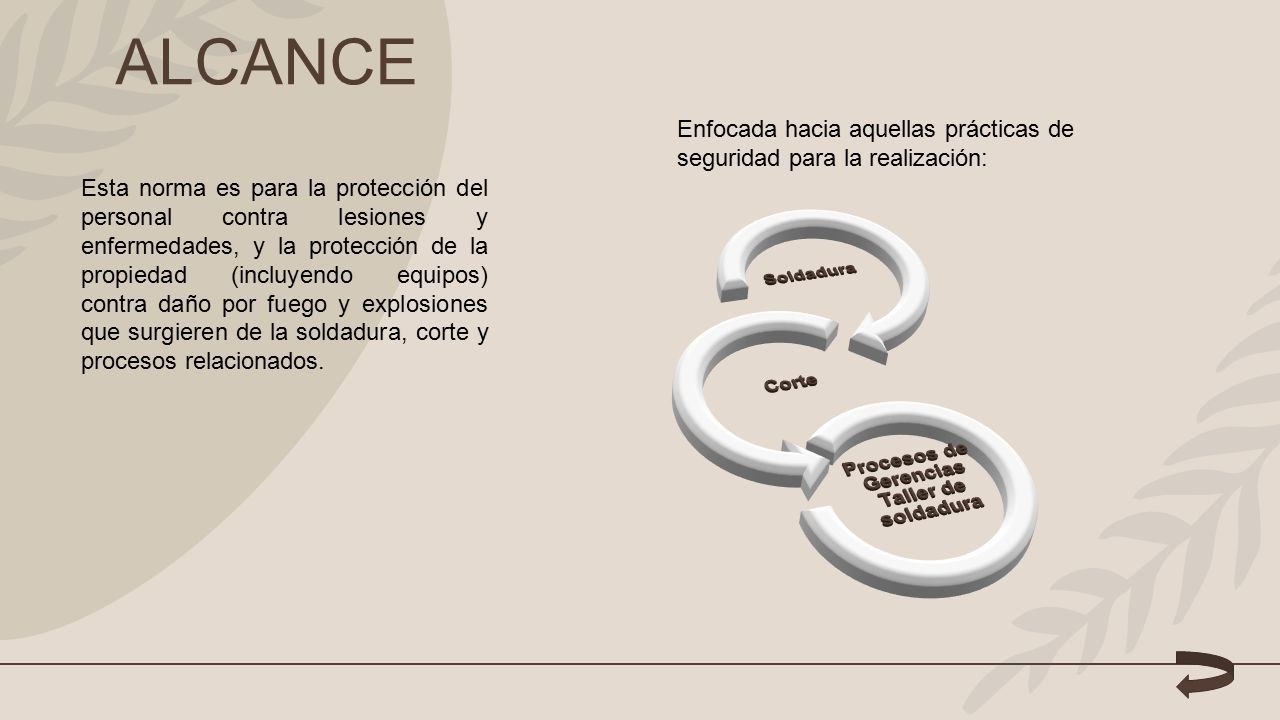

5 ALCANCE Esta norma es para la protección del personal contra lesiones y enfermedades, y la protección de la propiedad (incluyendo equipos) contra daño por fuego y explosiones que surgieren de la soldadura, corte y procesos relacionados. Enfocada hacia aquellas prácticas de seguridad para la realización:

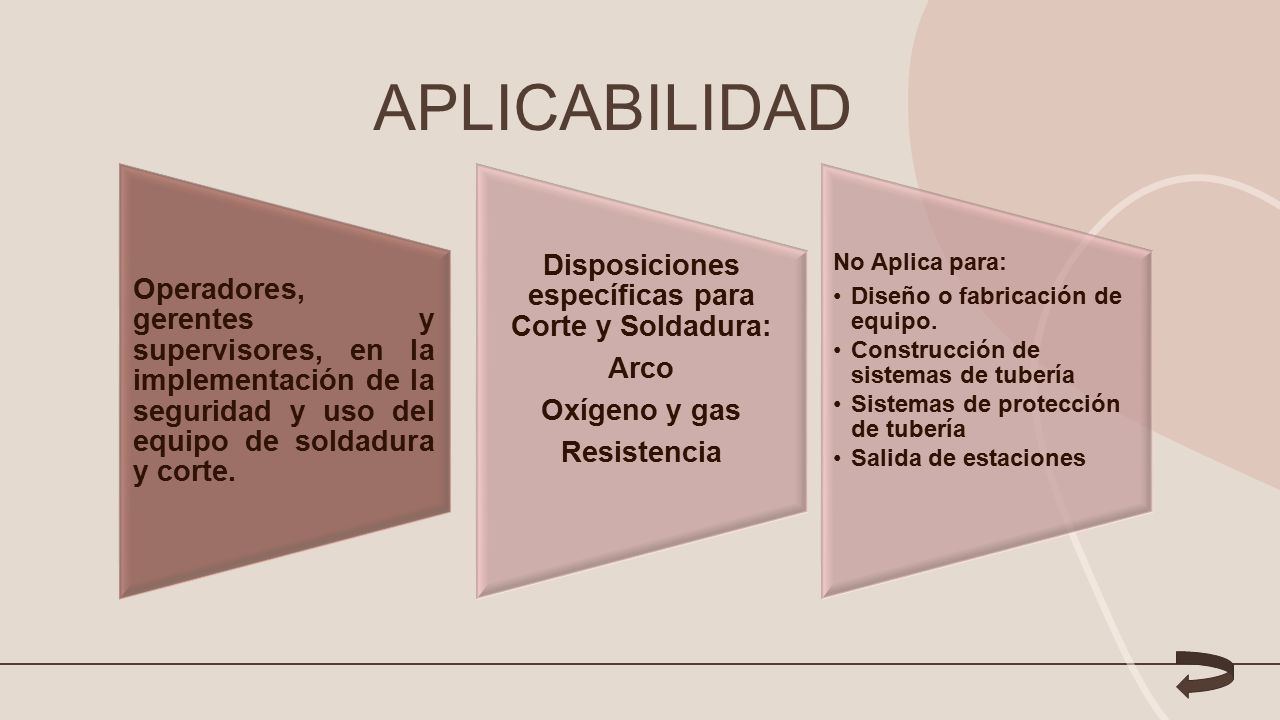

6 APLICABILIDAD Operadores, gerentes y supervisores, en la implementación de la seguridad y uso del equipo de soldadura y corte. Disposiciones específicas para Corte y Soldadura: Arco Oxígeno y gas Resistencia No Aplica para: Diseño o fabricación de equipo. Construcción de sistemas de tubería Sistemas de protección de tubería Salida de estaciones

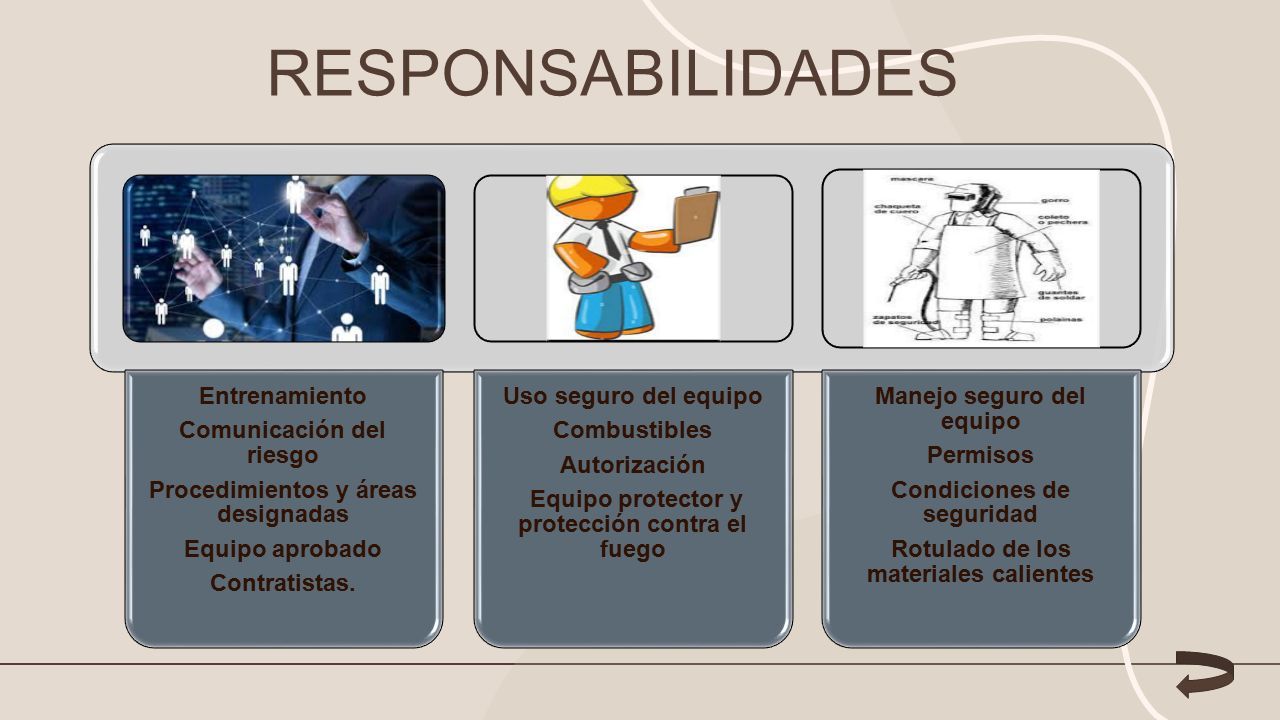

7 RESPONSABILIDADES Entrenamiento Comunicación del riesgo Procedimientos y áreas designadas Equipo aprobado Contratistas. Uso seguro del equipo Combustibles Autorización Equipo protector y protección contra el fuego Manejo seguro del equipo Permisos Condiciones de seguridad Rotulado de los materiales calientes

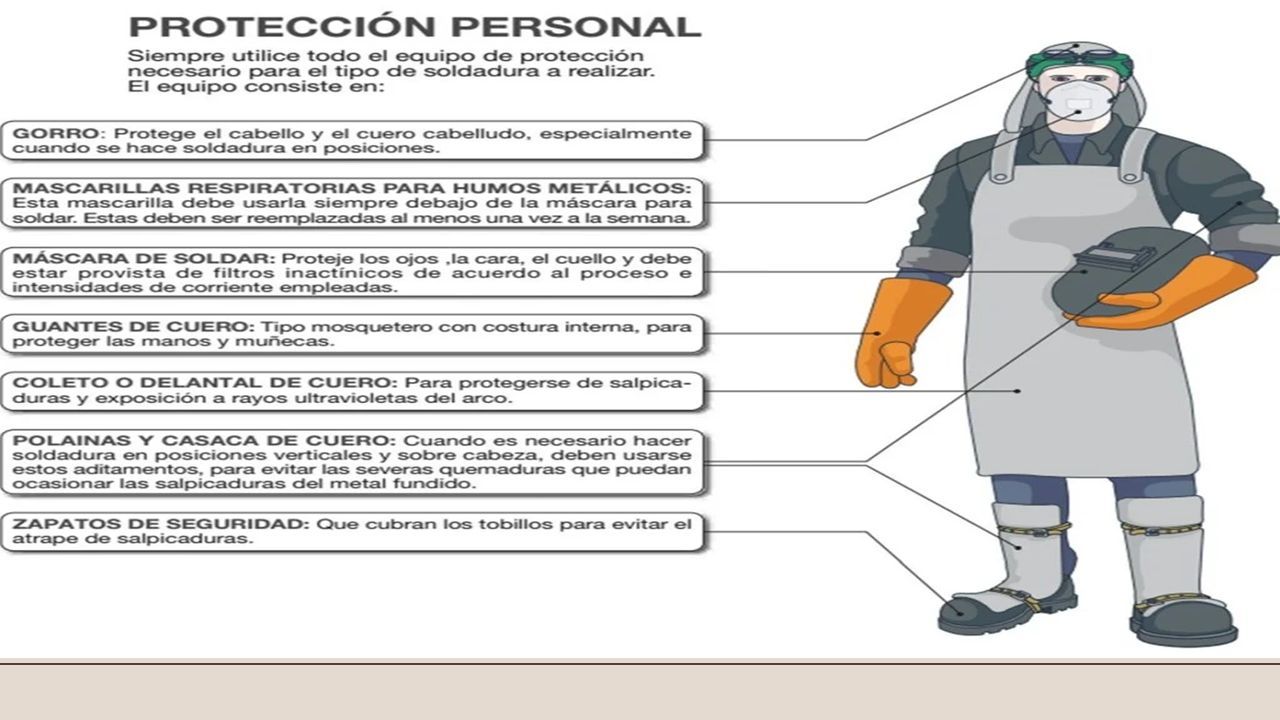

8 ROPA PROTECTORA PROTECCIÓN DEL ÁREA GENERAL PROTECCIÓN DE OJOS Y CARA EQUIPO PROTECTOR RESPIRATORIO RUIDO PROTECCIÓN

9 PROTECCIÓN DEL ÁREA GENERAL Equipo Los equipos de soldaduras, cables, y el sitio deben estar en buen estado y contar con buena ubicación. Señales de advertencia Se deben fijar designando las áreas de soldadura, e indicando que debe usarse protección de ojos Pantallas protectoras Se debe proteger de la energía radiante y de los arcos de soldadura a las personas adyacentes al área de trabajo Reflectividad de pared Se deben pintar con un terminado que tenga baja reflectividad a la radiación ultra violeta cabinas de soldadura Deben estar separadas por pantallas no combustibles

10

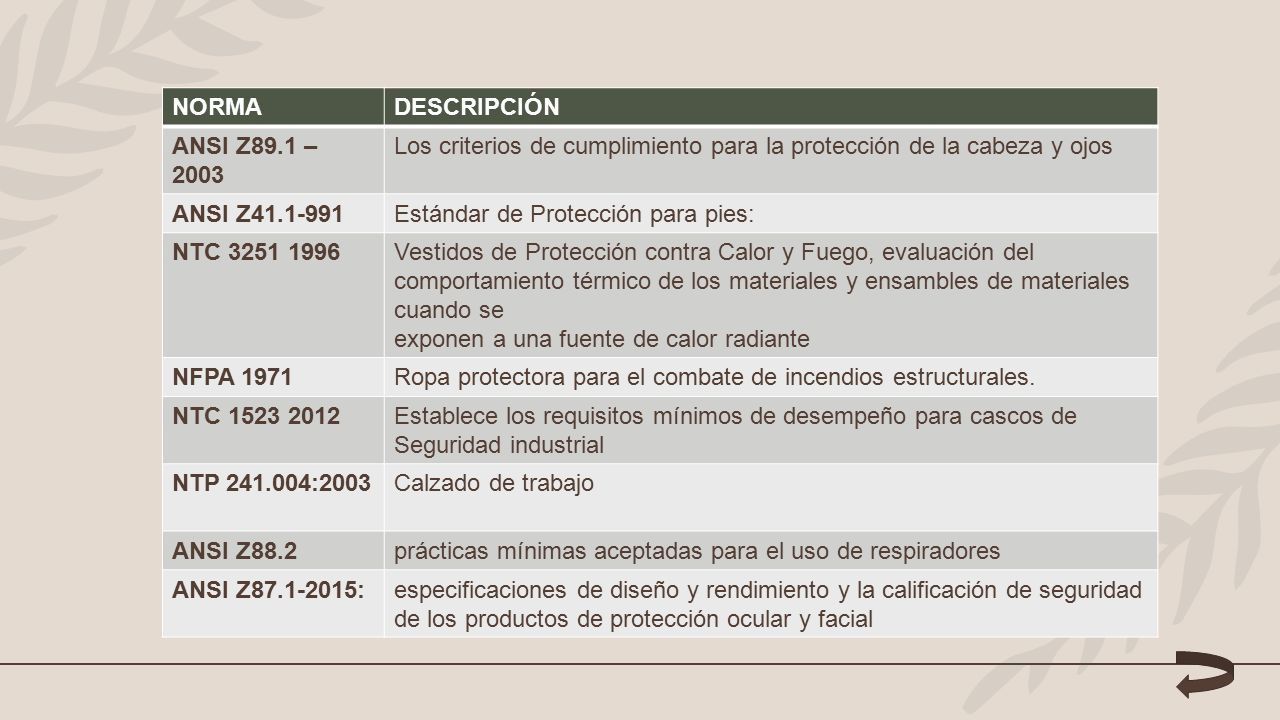

11 NORMADESCRIPCIÓN ANSI Z89.1 – 2003 Los criterios de cumplimiento para la protección de la cabeza y ojos ANSI Z41.1-991Estándar de Protección para pies: NTC 3251 1996Vestidos de Protección contra Calor y Fuego, evaluación del comportamiento térmico de los materiales y ensambles de materiales cuando se exponen a una fuente de calor radiante NFPA 1971Ropa protectora para el combate de incendios estructurales. NTC 1523 2012Establece los requisitos mínimos de desempeño para cascos de Seguridad industrial NTP 241.004:2003Calzado de trabajo ANSI Z88.2prácticas mínimas aceptadas para el uso de respiradores ANSI Z87.1-2015:especificaciones de diseño y rendimiento y la calificación de seguridad de los productos de protección ocular y facial

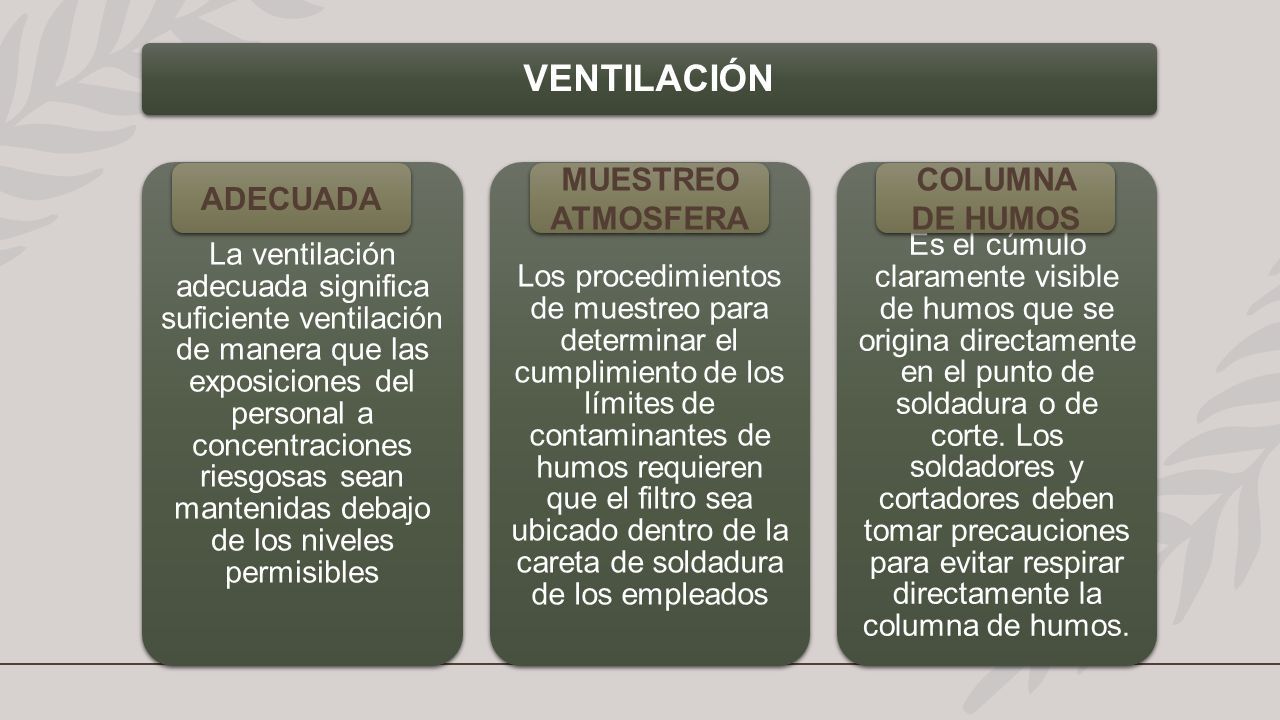

12 ADECUADA MUESTREO ATMOSFERA COLUMNA DE HUMOS

13 TIPOS DE VENTILACIÓN NATURAL Espacio de más de 284m3 La altura del cielo raso de más de 5mts La soldadura no se realiza en un espacio confinado Realizar Muestreo MECÁNICA Ventiladores de escape de techo Ventiladores de escape de pared Ventiladores aire de área grande LIMPIADORES DE AIRE son dispositivos que circulan el aire contaminado a través de filtros y lo regresan filtrado al ambiente de trabajo Realizar Muestreo.

14 " De acuerdo al material al que se encuentren expuestos los trabajadores se define el tipo de ventilación que se debe usar.»

15 PROTECCIÓN Y PREVENCIÓN DEL FUEGO Área designada de soldadura y corte Áreas que contienen combustible Protección contra el fuego

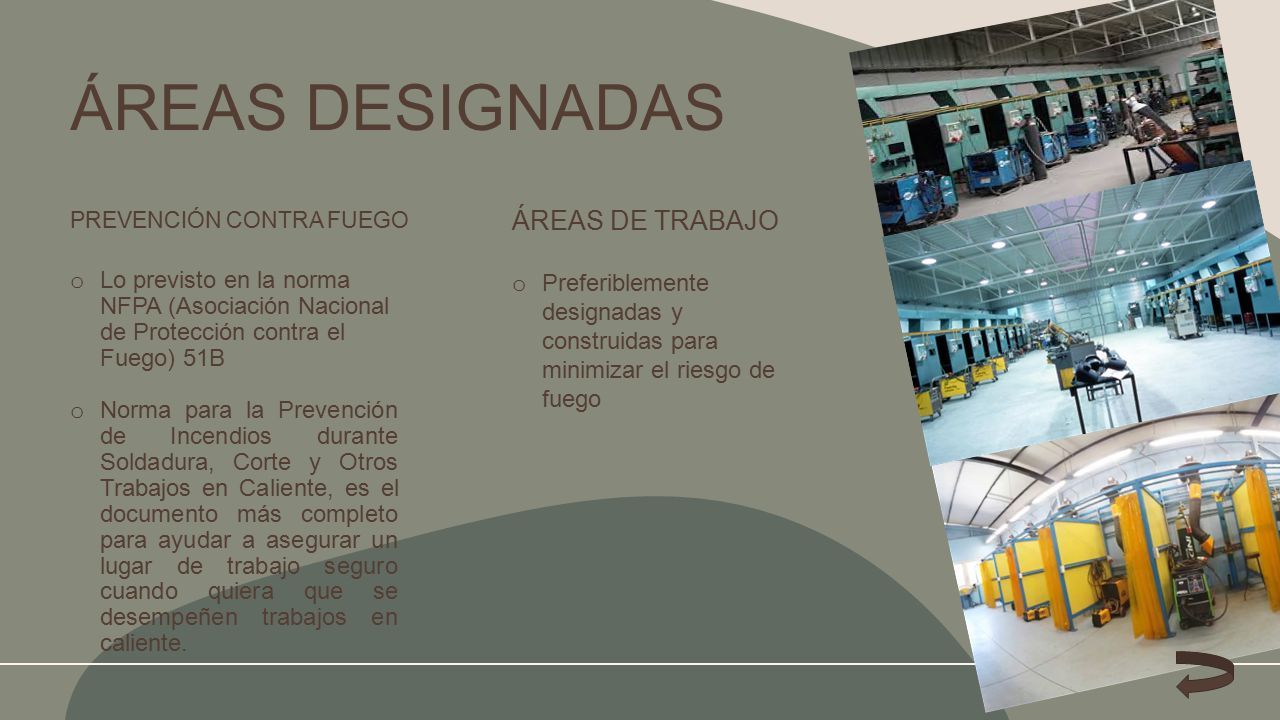

16 PREVENCIÓN CONTRA FUEGO o Lo previsto en la norma NFPA (Asociación Nacional de Protección contra el Fuego) 51B o Norma para la Prevención de Incendios durante Soldadura, Corte y Otros Trabajos en Caliente, es el documento más completo para ayudar a asegurar un lugar de trabajo seguro cuando quiera que se desempeñen trabajos en caliente. ÁREAS DE TRABAJO o Preferiblemente designadas y construidas para minimizar el riesgo de fuego ÁREAS DESIGNADAS

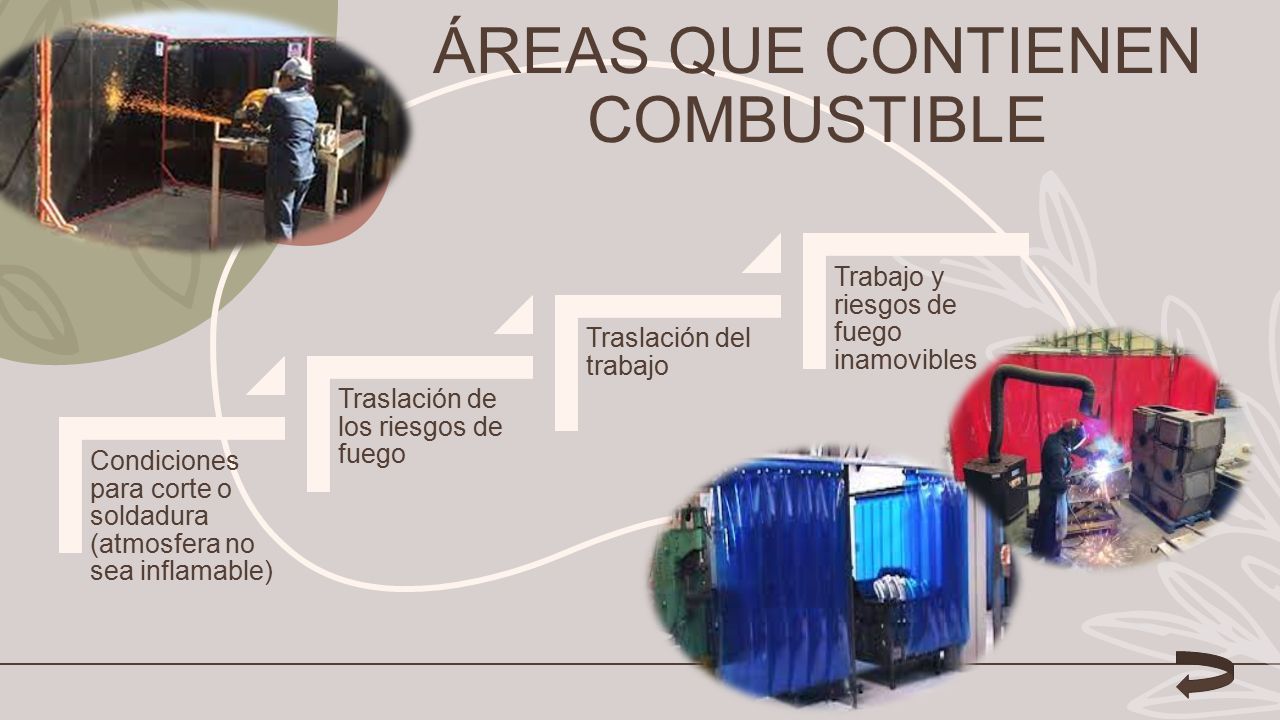

17 ÁREAS QUE CONTIENEN COMBUSTIBLE Condiciones para corte o soldadura (atmosfera no sea inflamable) Traslación de los riesgos de fuego Traslación del trabajo Trabajo y riesgos de fuego inamovibles

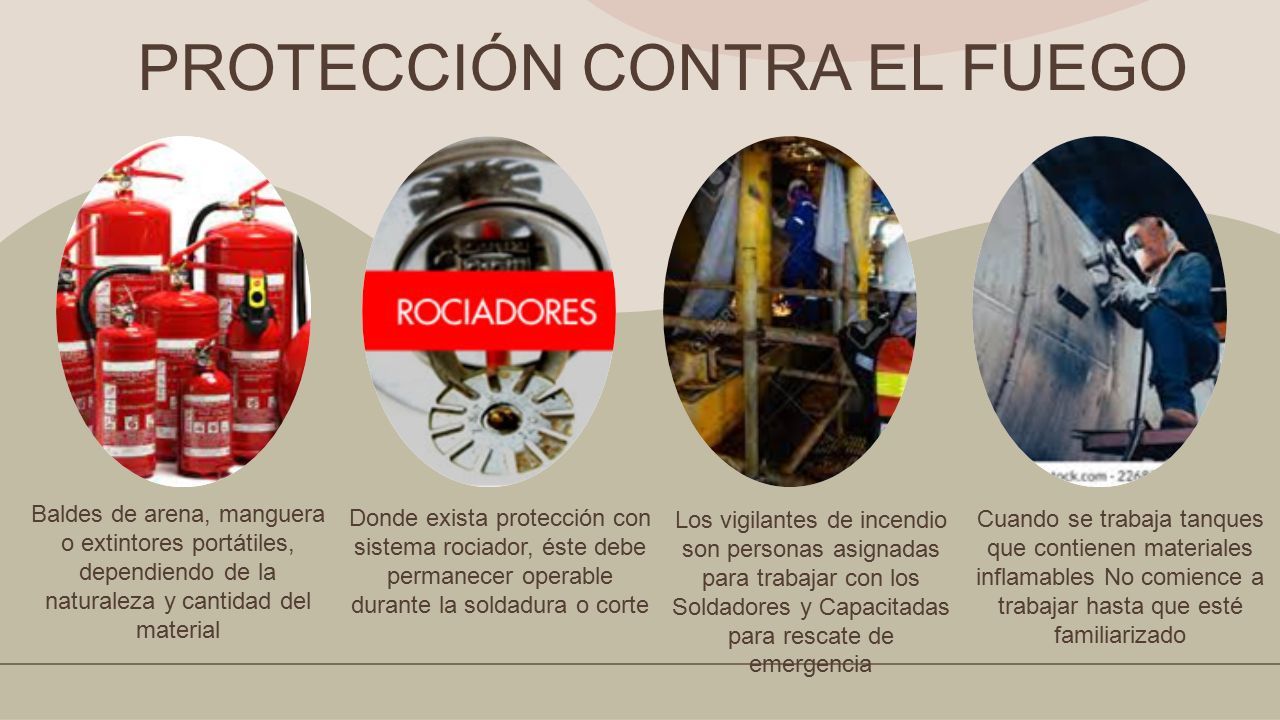

18 Baldes de arena, manguera o extintores portátiles, dependiendo de la naturaleza y cantidad del material Donde exista protección con sistema rociador, éste debe permanecer operable durante la soldadura o corte Los vigilantes de incendio son personas asignadas para trabajar con los Soldadores y Capacitadas para rescate de emergencia Cuando se trabaja tanques que contienen materiales inflamables No comience a trabajar hasta que esté familiarizado PROTECCIÓN CONTRA EL FUEGO

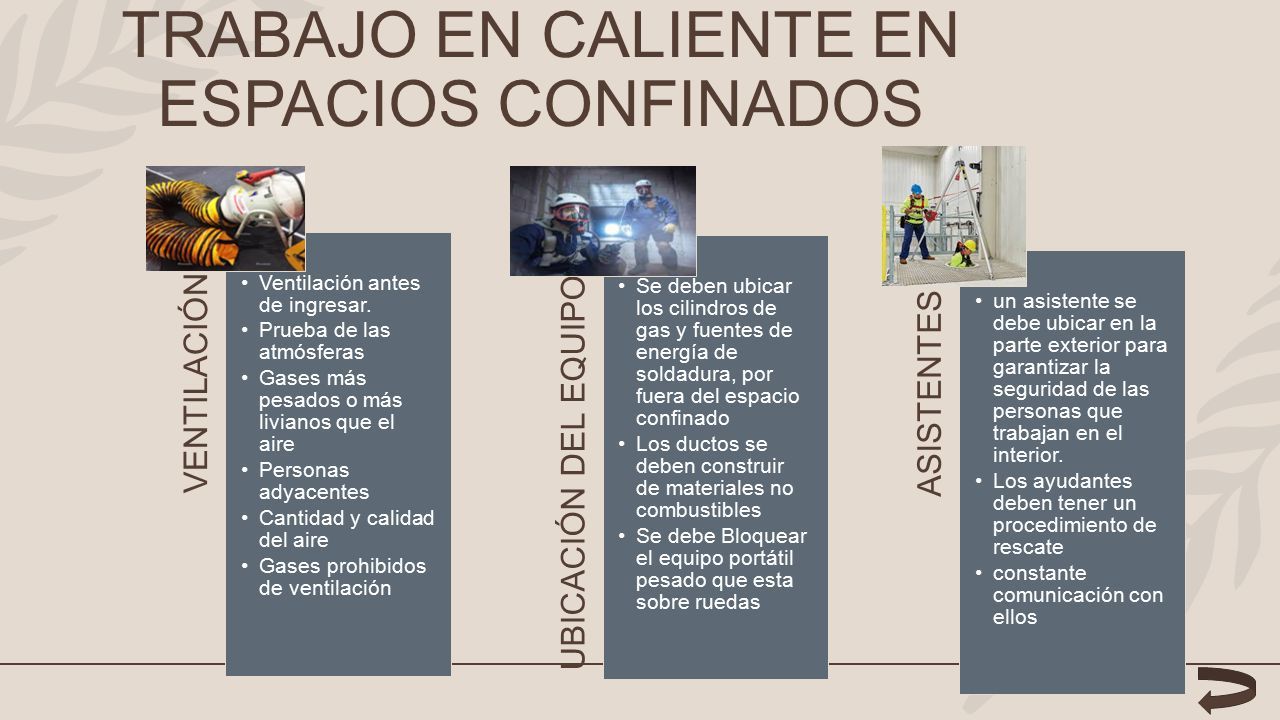

19 TRABAJO EN CALIENTE EN ESPACIOS CONFINADOS VENTILACIÓN Ventilación antes de ingresar. Prueba de las atmósferas Gases más pesados o más livianos que el aire Personas adyacentes Cantidad y calidad del aire Gases prohibidos de ventilación UBICACIÓN DEL EQUIPO Se deben ubicar los cilindros de gas y fuentes de energía de soldadura, por fuera del espacio confinado Los ductos se deben construir de materiales no combustibles Se debe Bloquear el equipo portátil pesado que esta sobre ruedas ASISTENTES un asistente se debe ubicar en la parte exterior para garantizar la seguridad de las personas que trabajan en el interior. Los ayudantes deben tener un procedimiento de rescate constante comunicación con ellos

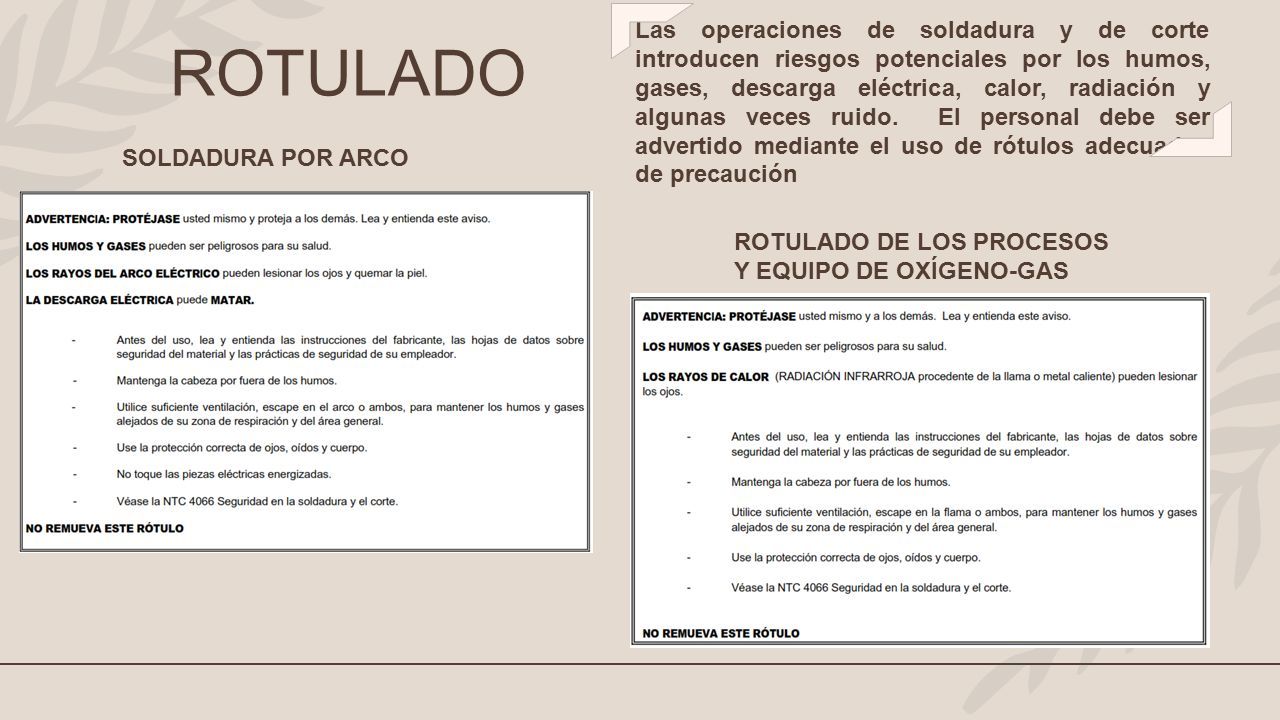

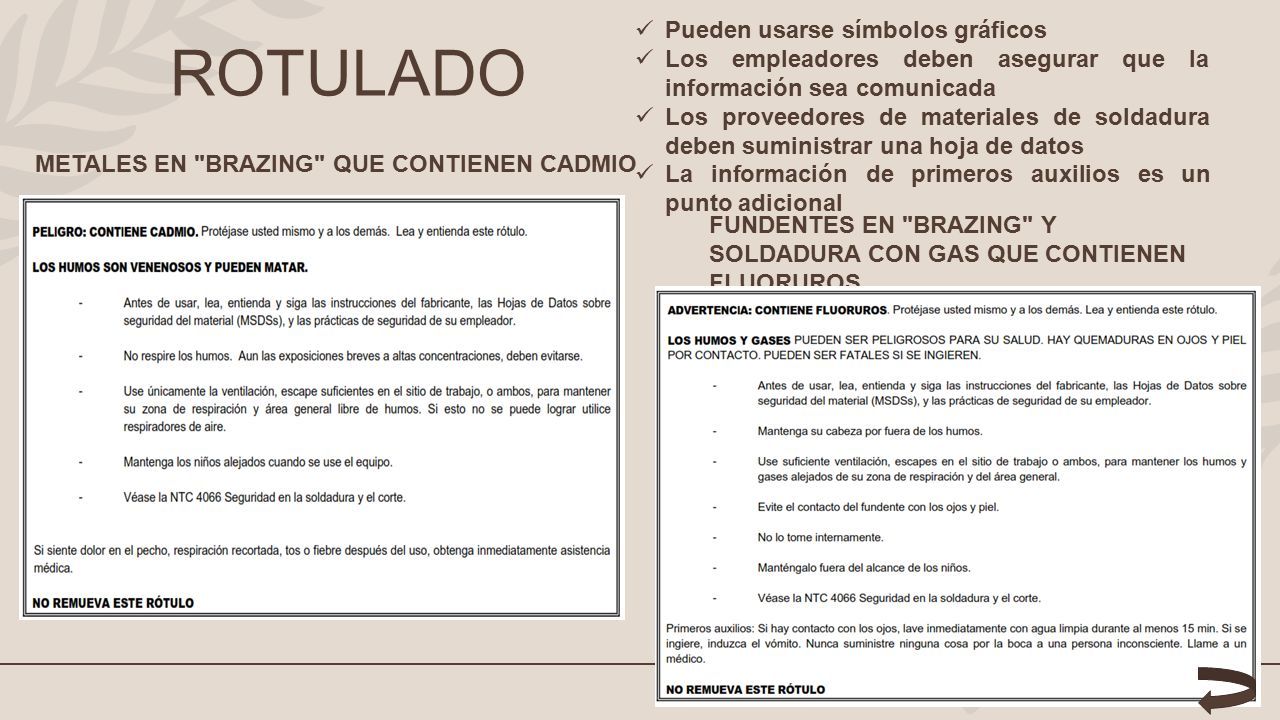

20 ROTULADO Las operaciones de soldadura y de corte introducen riesgos potenciales por los humos, gases, descarga eléctrica, calor, radiación y algunas veces ruido. El personal debe ser advertido mediante el uso de rótulos adecuados de precaución SOLDADURA POR ARCO ROTULADO DE LOS PROCESOS Y EQUIPO DE OXÍGENO-GAS

21 21 ROTULADO Pueden usarse símbolos gráficos Los empleadores deben asegurar que la información sea comunicada Los proveedores de materiales de soldadura deben suministrar una hoja de datos La información de primeros auxilios es un punto adicional METALES EN "BRAZING" QUE CONTIENEN CADMIO FUNDENTES EN "BRAZING" Y SOLDADURA CON GAS QUE CONTIENEN FLUORUROS

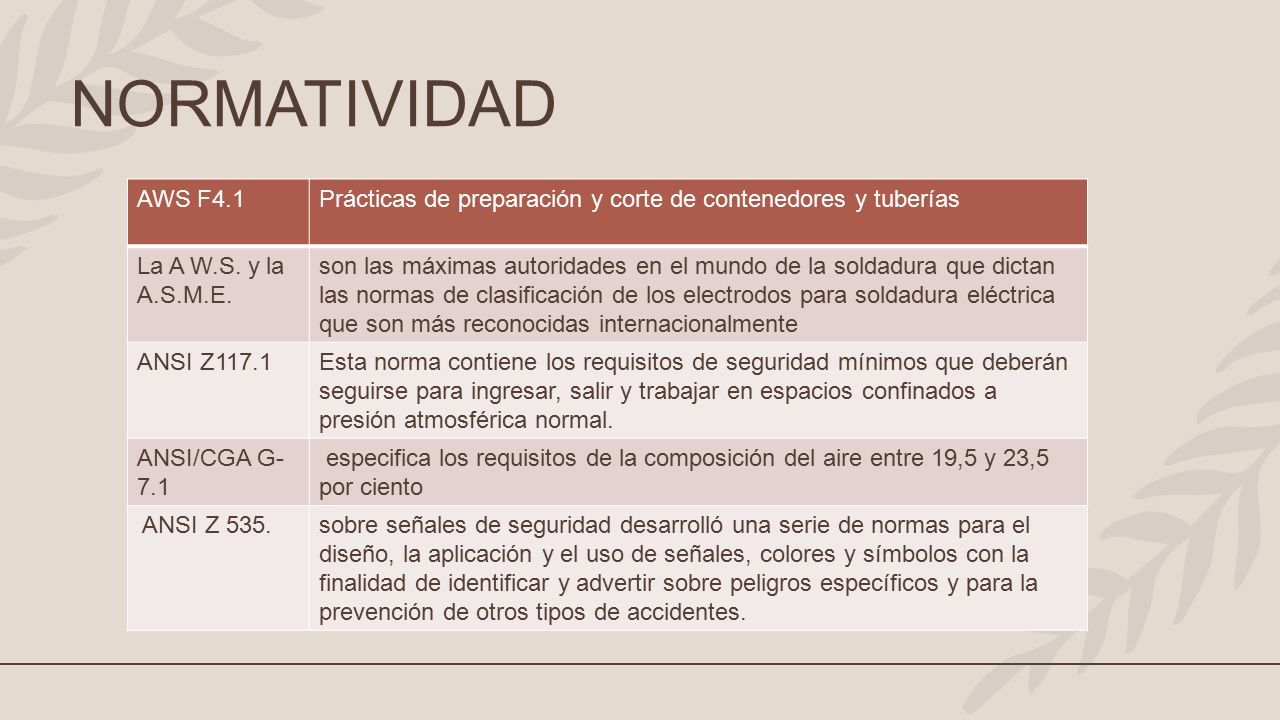

22 NORMATIVIDAD AWS F4.1Prácticas de preparación y corte de contenedores y tuberías La A W.S. y la A.S.M.E. son las máximas autoridades en el mundo de la soldadura que dictan las normas de clasificación de los electrodos para soldadura eléctrica que son más reconocidas internacionalmente ANSI Z117.1Esta norma contiene los requisitos de seguridad mínimos que deberán seguirse para ingresar, salir y trabajar en espacios confinados a presión atmosférica normal. ANSI/CGA G- 7.1 especifica los requisitos de la composición del aire entre 19,5 y 23,5 por ciento ANSI Z 535.sobre señales de seguridad desarrolló una serie de normas para el diseño, la aplicación y el uso de señales, colores y símbolos con la finalidad de identificar y advertir sobre peligros específicos y para la prevención de otros tipos de accidentes.
