1 MECÁNICA APLICADA TEMA 2 SELECCIÓN DE PERNOS Y TIPO DE ROSCAS

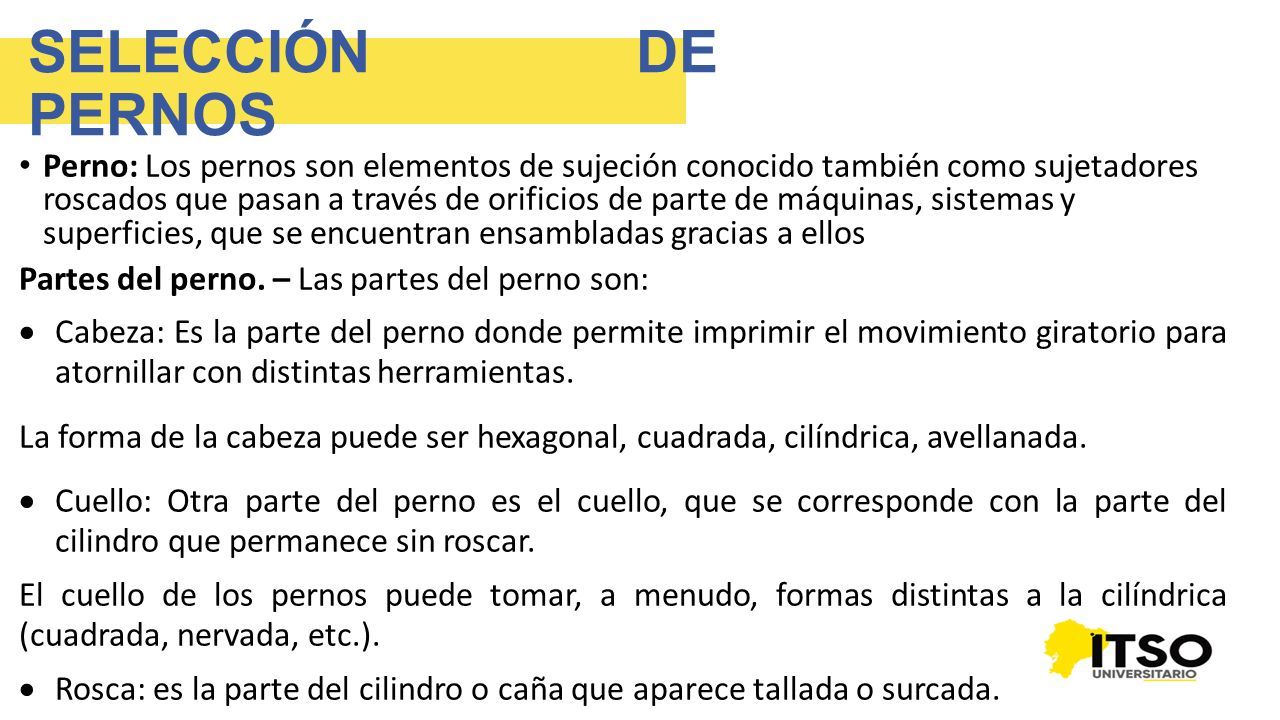

2 SELECCIÓN DE PERNOS Perno: Los pernos son elementos de sujeción conocido también como sujetadores roscados que pasan a través de orificios de parte de máquinas, sistemas y superficies, que se encuentran ensambladas gracias a ellos Partes del perno. – Las partes del perno son:  Cabeza: Es la parte del perno donde permite imprimir el movimiento giratorio para atornillar con distintas herramientas. La forma de la cabeza puede ser hexagonal, cuadrada, cilíndrica, avellanada.  Cuello: Otra parte del perno es el cuello, que se corresponde con la parte del cilindro que permanece sin roscar. El cuello de los pernos puede tomar, a menudo, formas distintas a la cilíndrica (cuadrada, nervada, etc.).  Rosca: es la parte del cilindro o caña que aparece tallada o surcada.

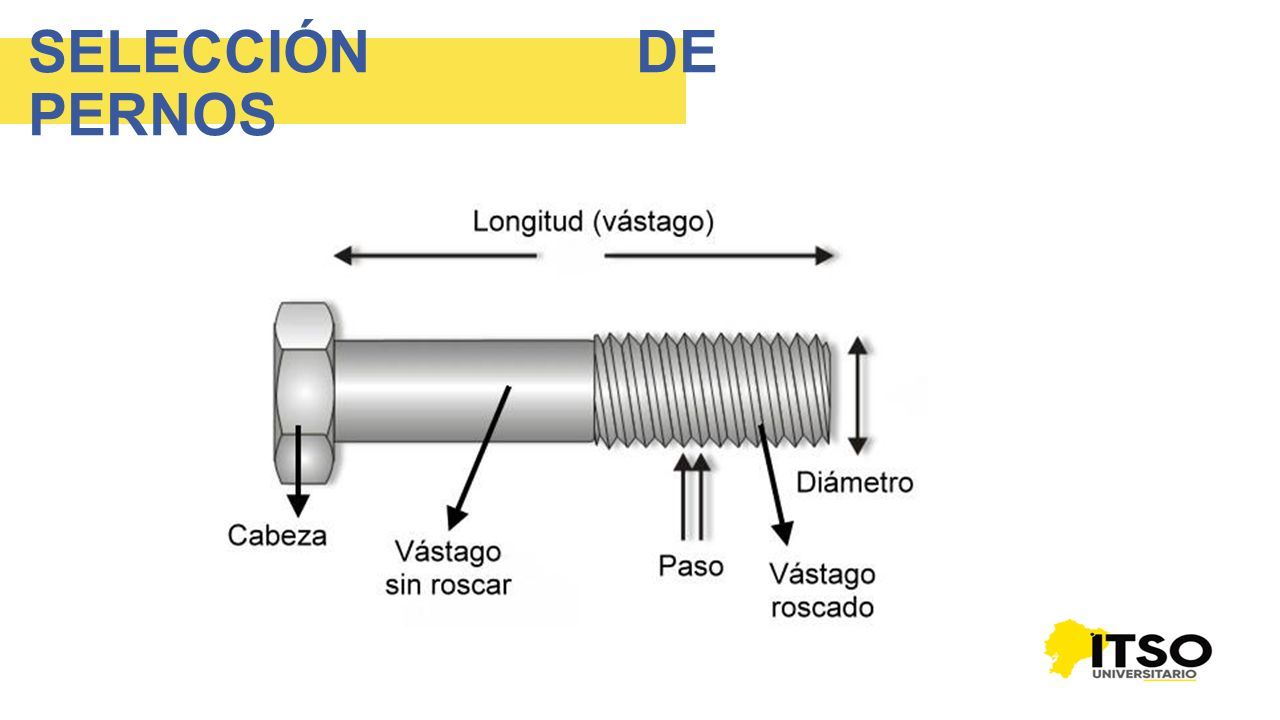

3 SELECCIÓN DE PERNOS

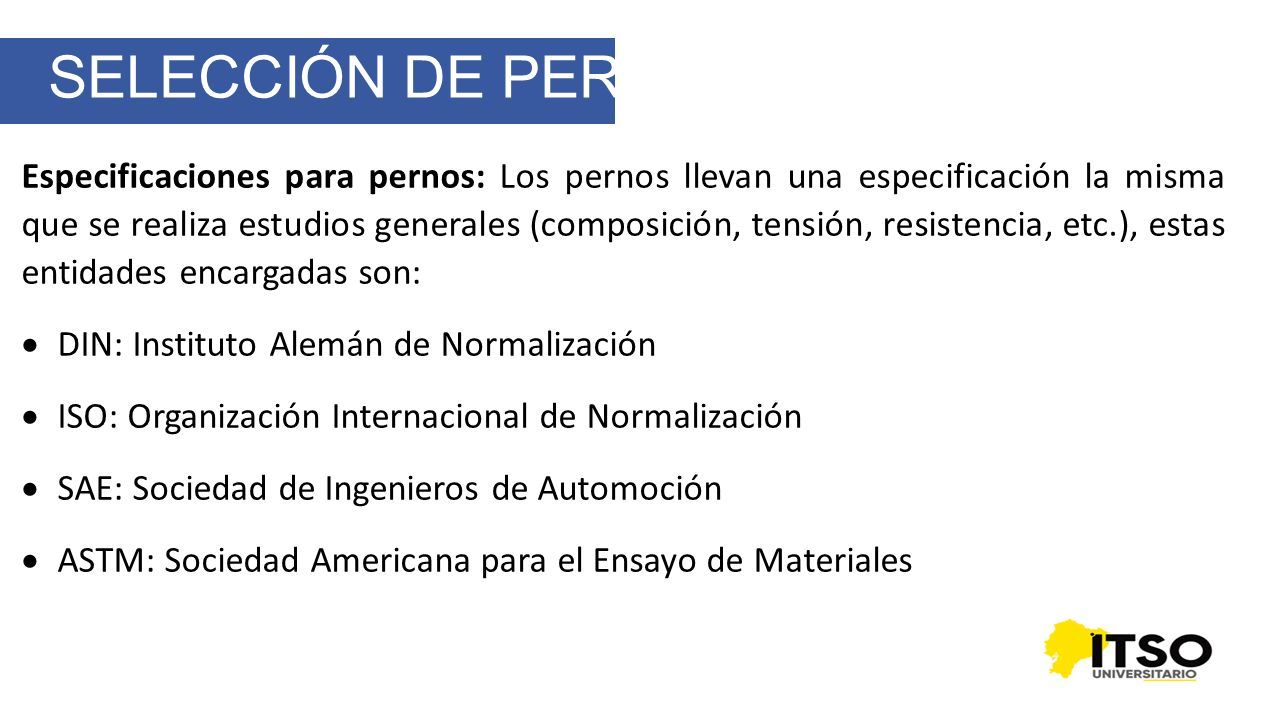

4 Especificaciones para pernos: Los pernos llevan una especificación la misma que se realiza estudios generales (composición, tensión, resistencia, etc.), estas entidades encargadas son:  DIN: Instituto Alemán de Normalización  ISO: Organización Internacional de Normalización  SAE: Sociedad de Ingenieros de Automoción  ASTM: Sociedad Americana para el Ensayo de Materiales

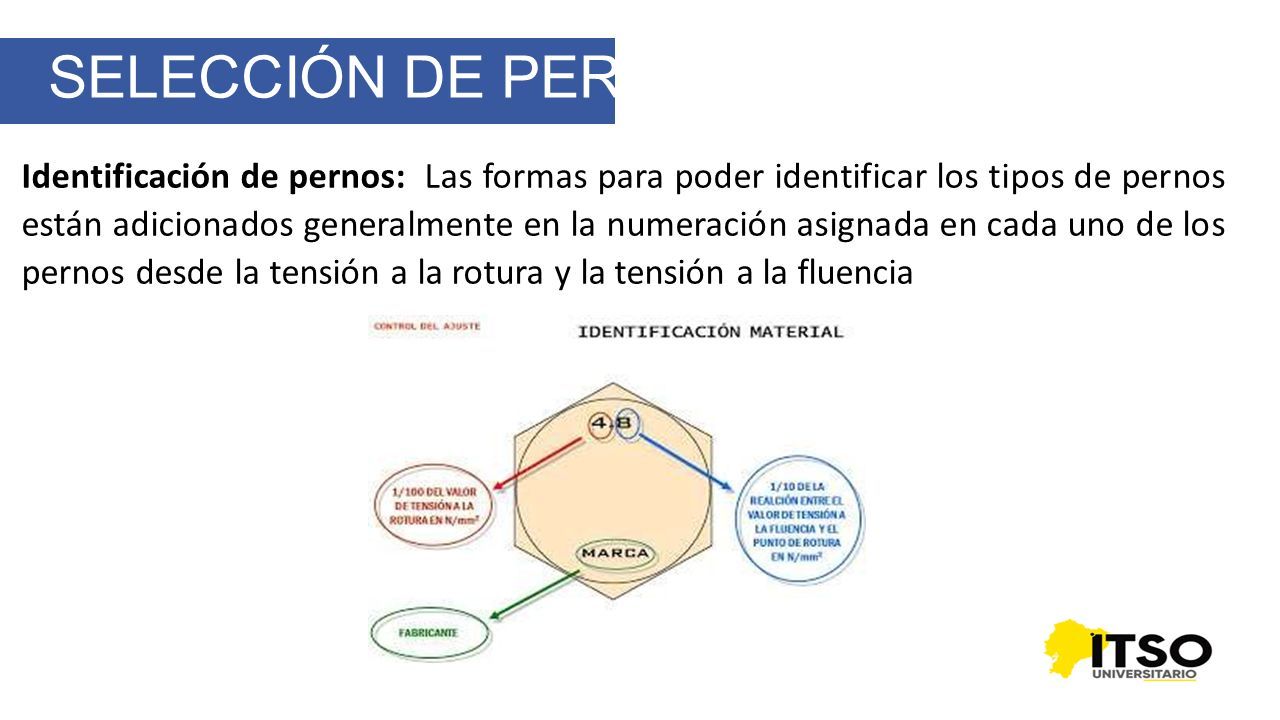

5 SELECCIÓN DE PERNOS Identificación de pernos: Las formas para poder identificar los tipos de pernos están adicionados generalmente en la numeración asignada en cada uno de los pernos desde la tensión a la rotura y la tensión a la fluencia

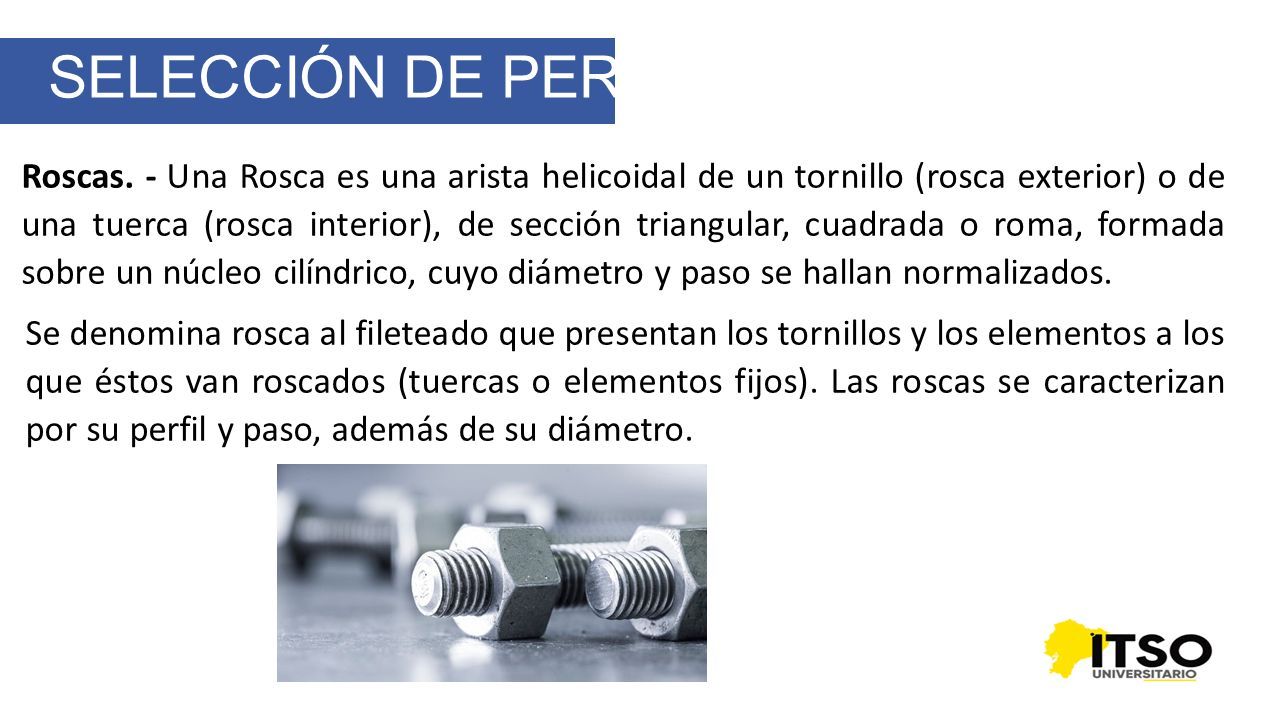

6 SELECCIÓN DE PERNOS Roscas. - Una Rosca es una arista helicoidal de un tornillo (rosca exterior) o de una tuerca (rosca interior), de sección triangular, cuadrada o roma, formada sobre un núcleo cilíndrico, cuyo diámetro y paso se hallan normalizados. Se denomina rosca al fileteado que presentan los tornillos y los elementos a los que éstos van roscados (tuercas o elementos fijos). Las roscas se caracterizan por su perfil y paso, además de su diámetro.

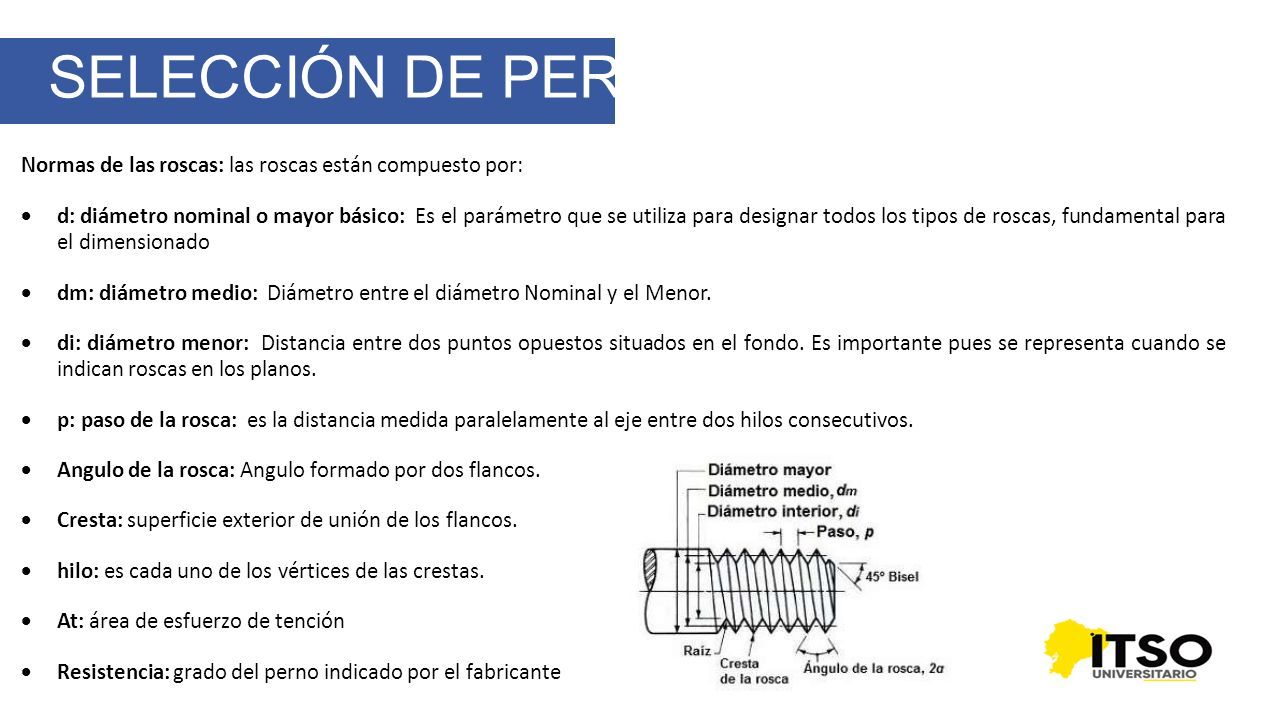

7 SELECCIÓN DE PERNOS Normas de las roscas: las roscas están compuesto por:  d: diámetro nominal o mayor básico: Es el parámetro que se utiliza para designar todos los tipos de roscas, fundamental para el dimensionado  dm: diámetro medio: Diámetro entre el diámetro Nominal y el Menor.  di: diámetro menor: Distancia entre dos puntos opuestos situados en el fondo. Es importante pues se representa cuando se indican roscas en los planos.  p: paso de la rosca: es la distancia medida paralelamente al eje entre dos hilos consecutivos.  Angulo de la rosca: Angulo formado por dos flancos.  Cresta: superficie exterior de unión de los flancos.  hilo: es cada uno de los vértices de las crestas.  At: área de esfuerzo de tención  Resistencia: grado del perno indicado por el fabricante

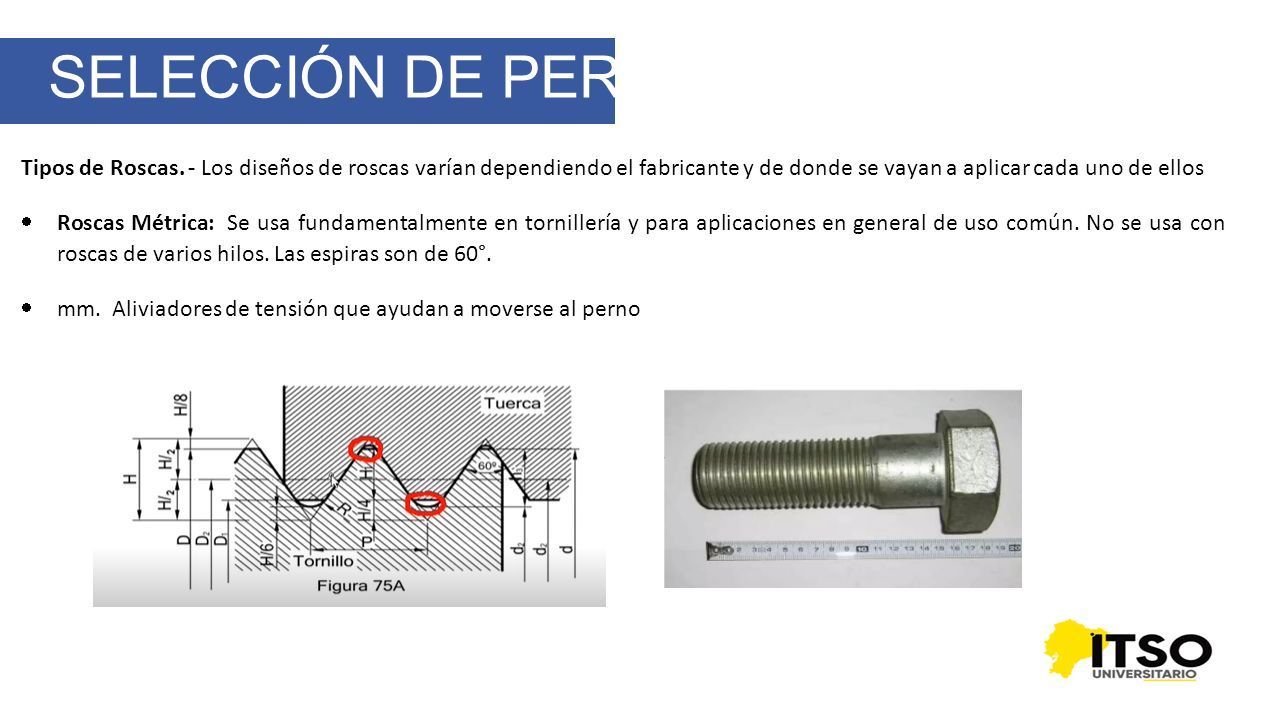

8 SELECCIÓN DE PERNOS Tipos de Roscas. - Los diseños de roscas varían dependiendo el fabricante y de donde se vayan a aplicar cada uno de ellos  Roscas Métrica: Se usa fundamentalmente en tornillería y para aplicaciones en general de uso común. No se usa con roscas de varios hilos. Las espiras son de 60°.  mm. Aliviadores de tensión que ayudan a moverse al perno

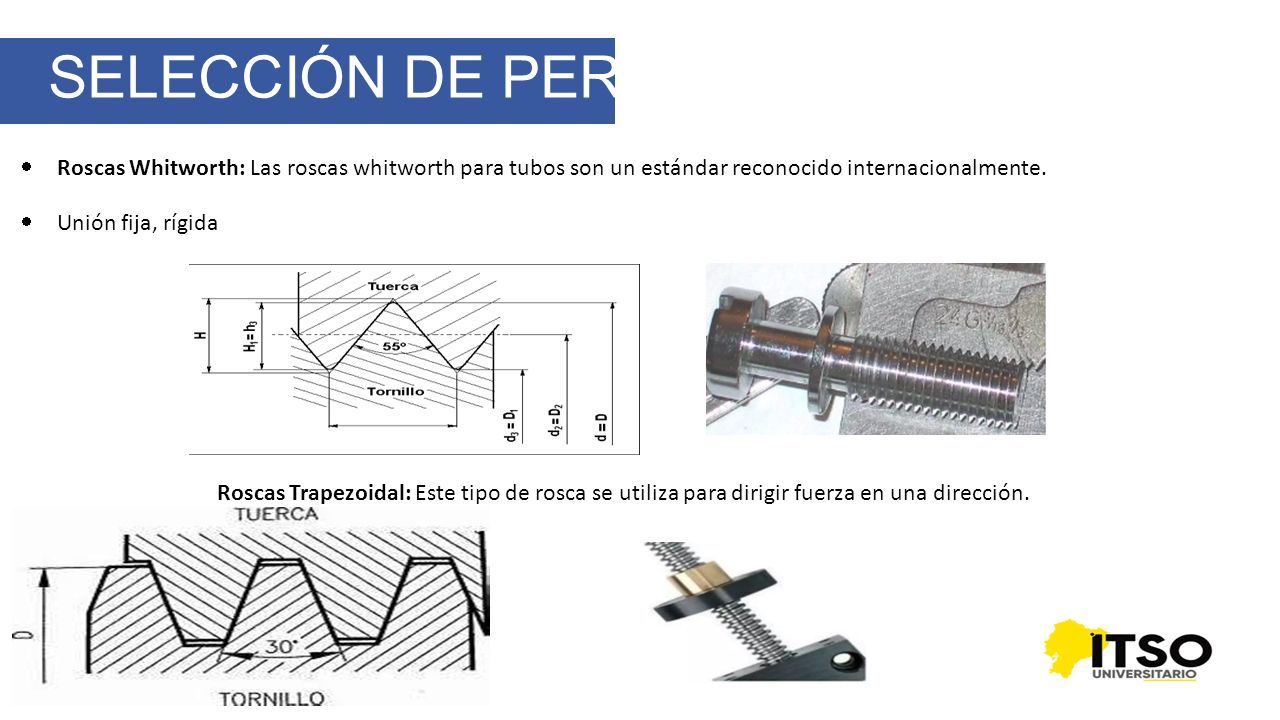

9 SELECCIÓN DE PERNOS  Roscas Whitworth: Las roscas whitworth para tubos son un estándar reconocido internacionalmente.  Unión fija, rígida Roscas Trapezoidal: Este tipo de rosca se utiliza para dirigir fuerza en una dirección.

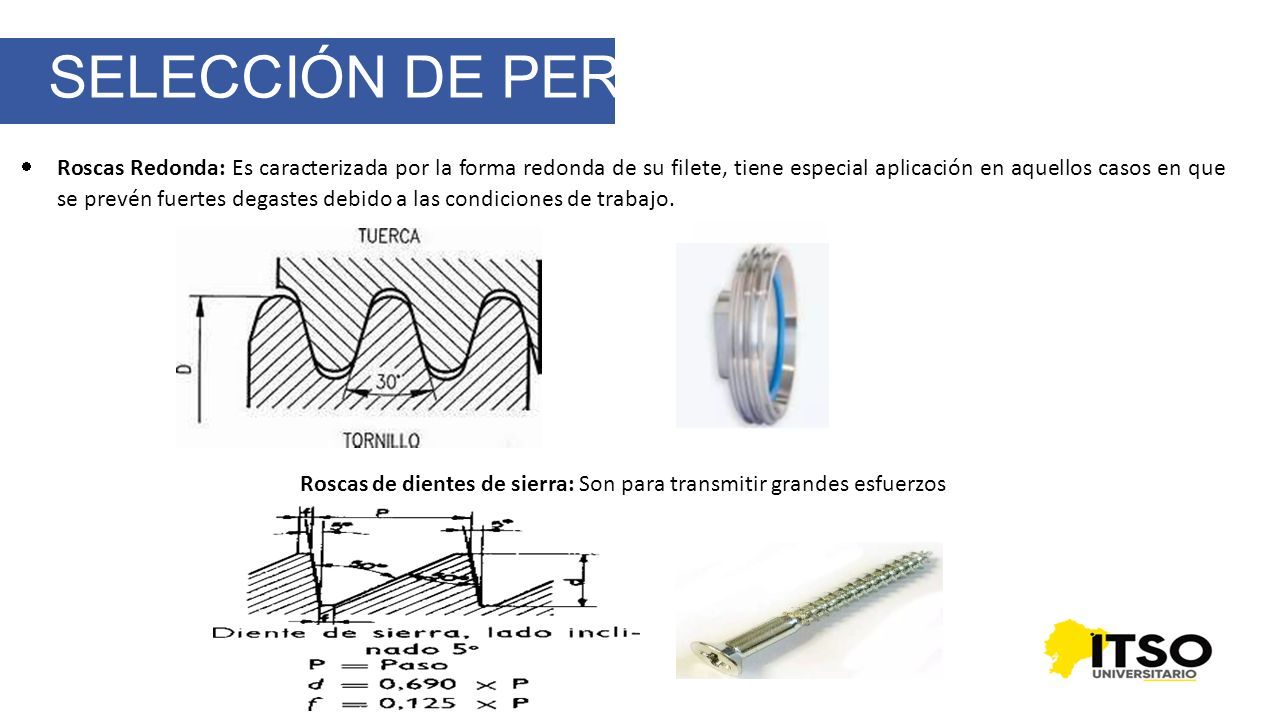

10 SELECCIÓN DE PERNOS  Roscas Redonda: Es caracterizada por la forma redonda de su filete, tiene especial aplicación en aquellos casos en que se prevén fuertes degastes debido a las condiciones de trabajo. Roscas de dientes de sierra: Son para transmitir grandes esfuerzos

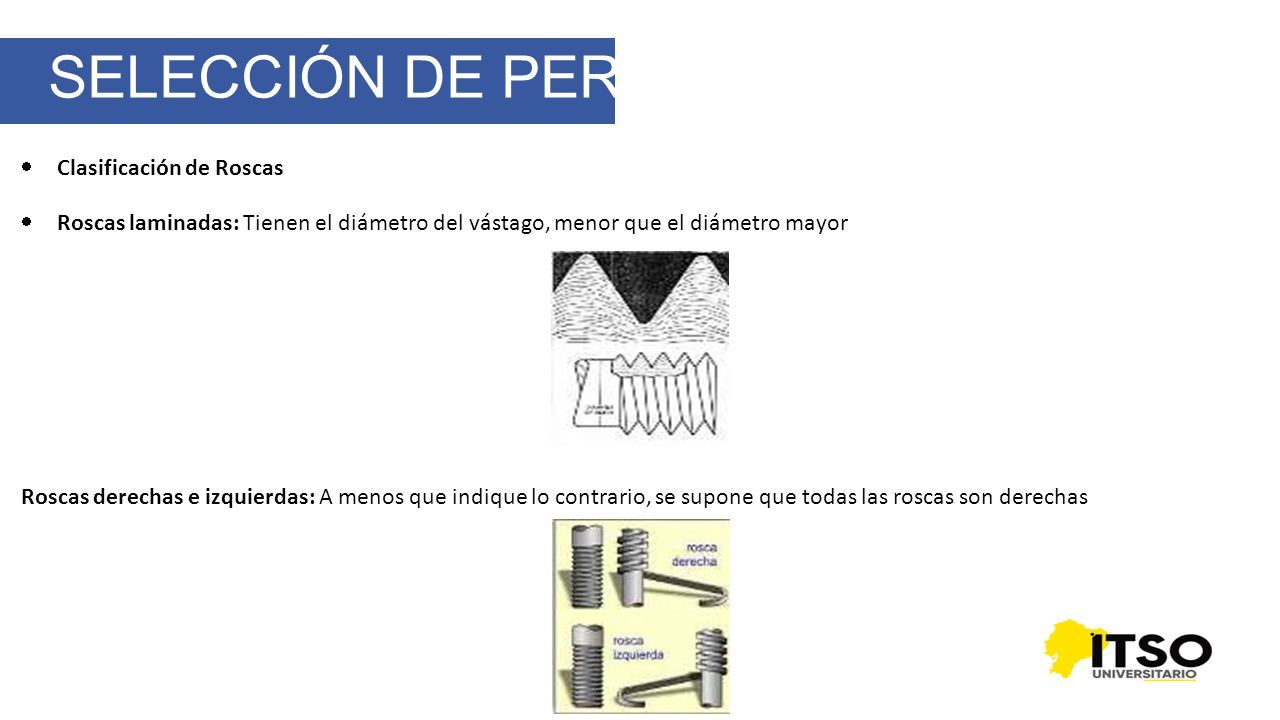

11 SELECCIÓN DE PERNOS  Clasificación de Roscas  Roscas laminadas: Tienen el diámetro del vástago, menor que el diámetro mayor Roscas derechas e izquierdas: A menos que indique lo contrario, se supone que todas las roscas son derechas

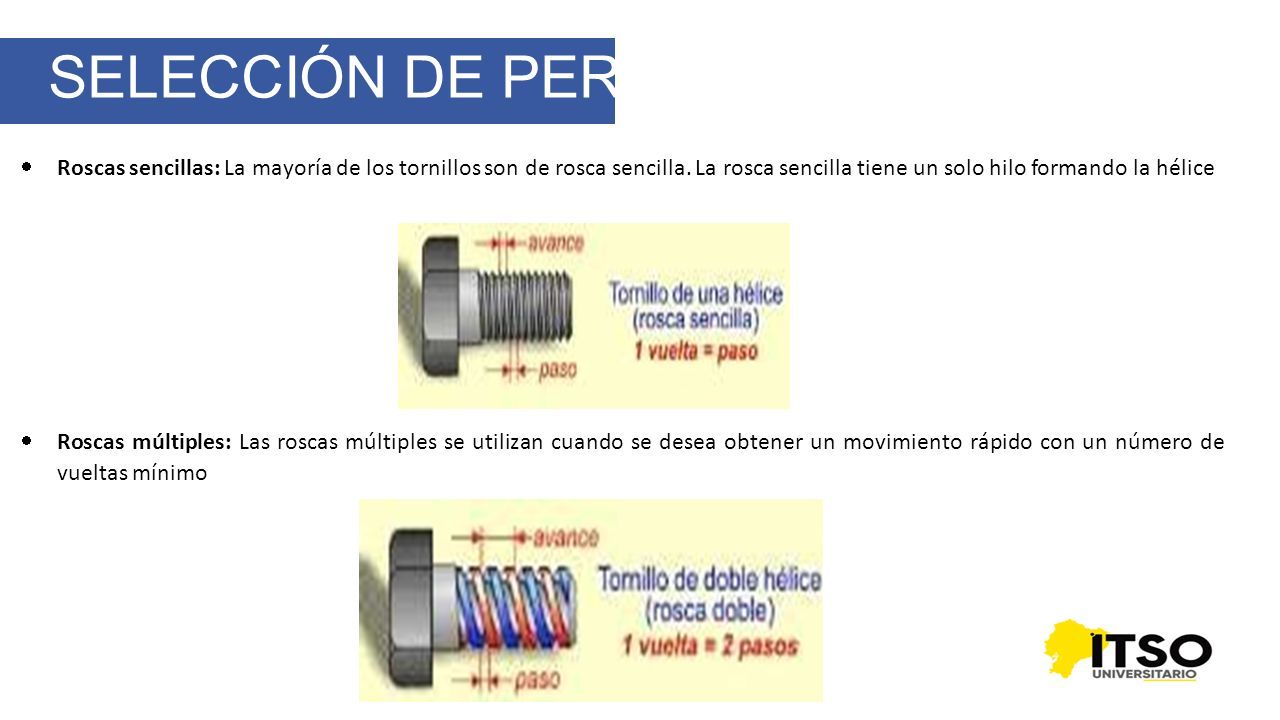

12 SELECCIÓN DE PERNOS  Roscas sencillas: La mayoría de los tornillos son de rosca sencilla. La rosca sencilla tiene un solo hilo formando la hélice  Roscas múltiples: Las roscas múltiples se utilizan cuando se desea obtener un movimiento rápido con un número de vueltas mínimo

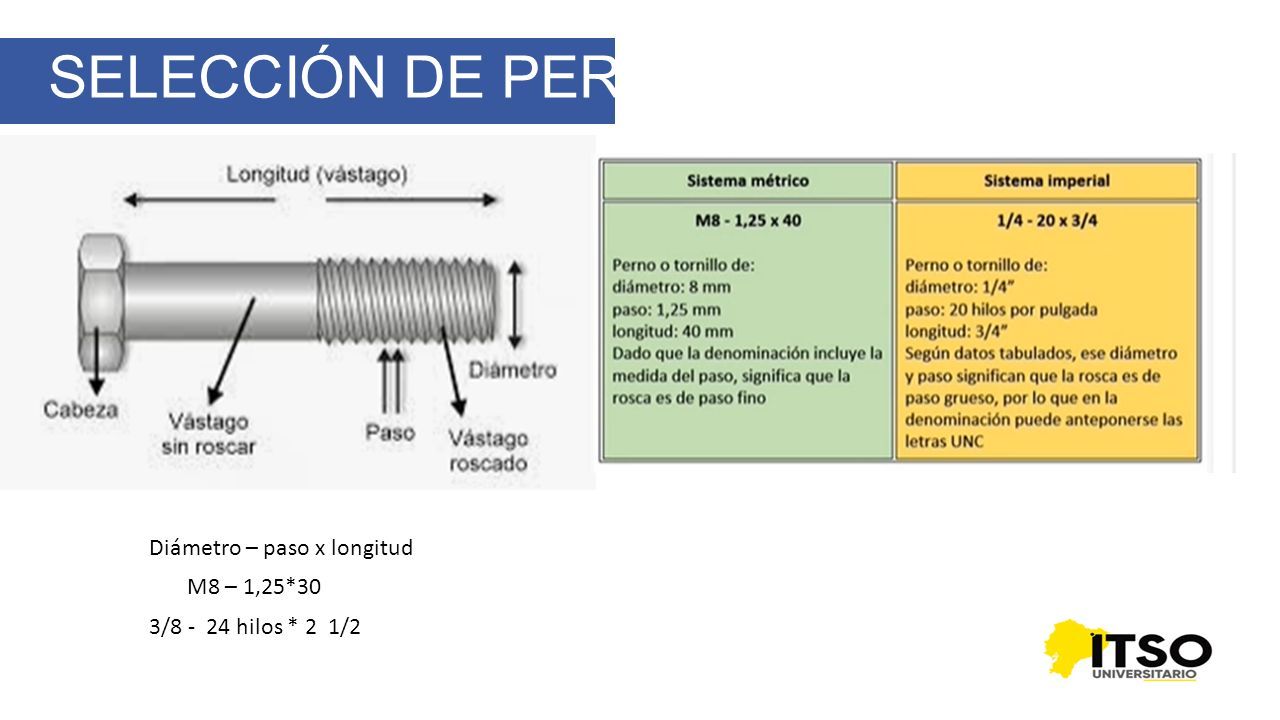

13 SELECCIÓN DE PERNOS Diámetro – paso x longitud M8 – 1,25*30 3/8 - 24 hilos * 2 1/2

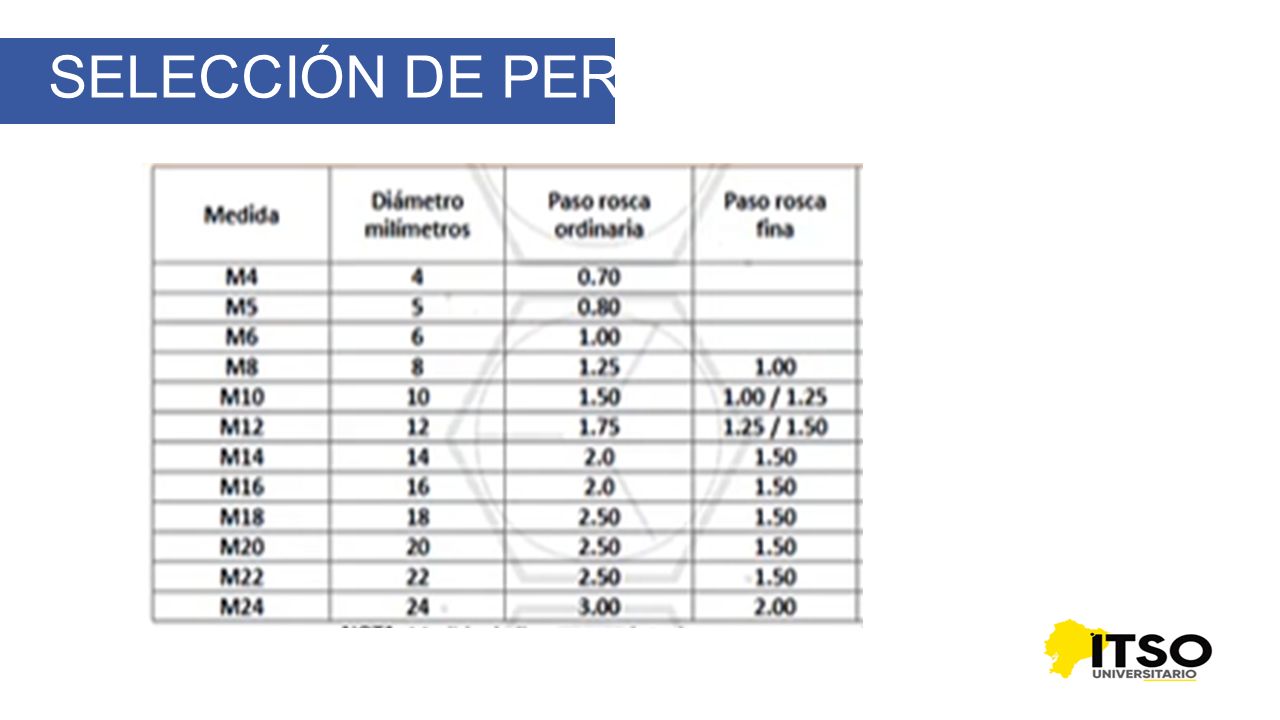

14 SELECCIÓN DE PERNOS

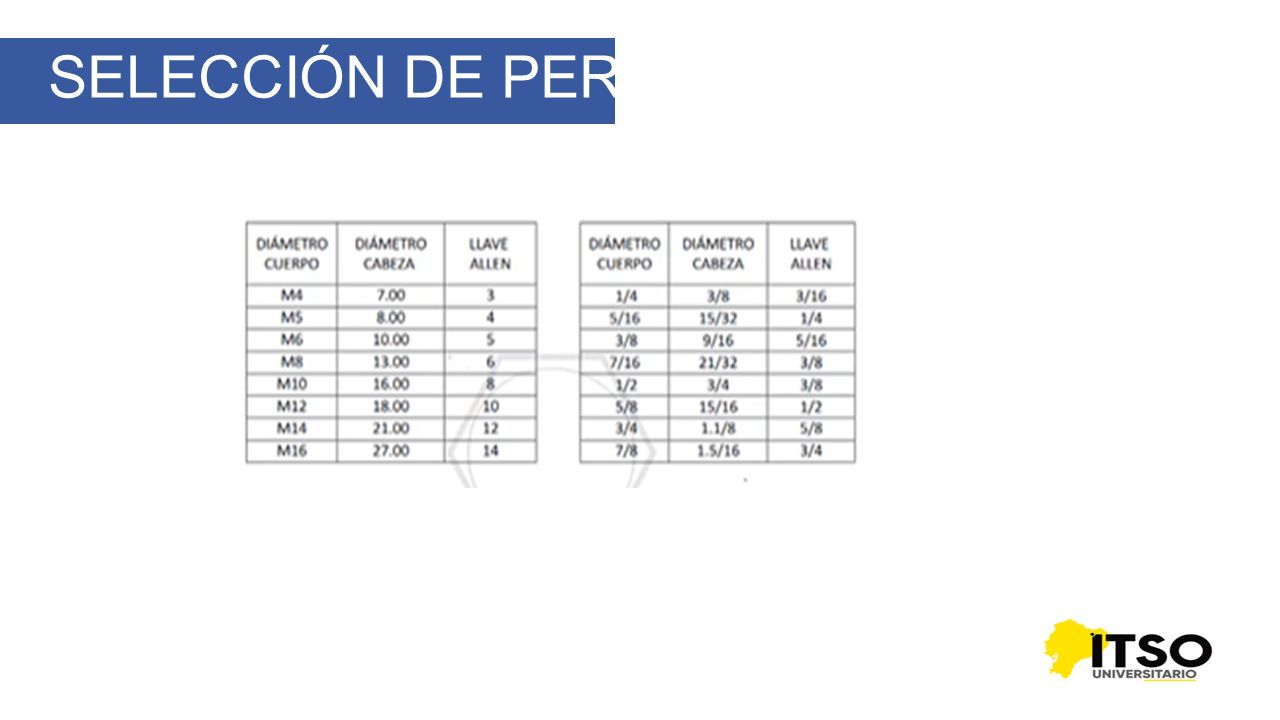

15

16 Gracias
