CIRCUITO CAPACITIVO En un circuito capacitivo puro: La tensión está retrasada π/2 respecto a la intensidad. El condensador introduce en el circuito una.

Presentación del tema: "CIRCUITO CAPACITIVO En un circuito capacitivo puro: La tensión está retrasada π/2 respecto a la intensidad. El condensador introduce en el circuito una."— Transcripción de la presentación:

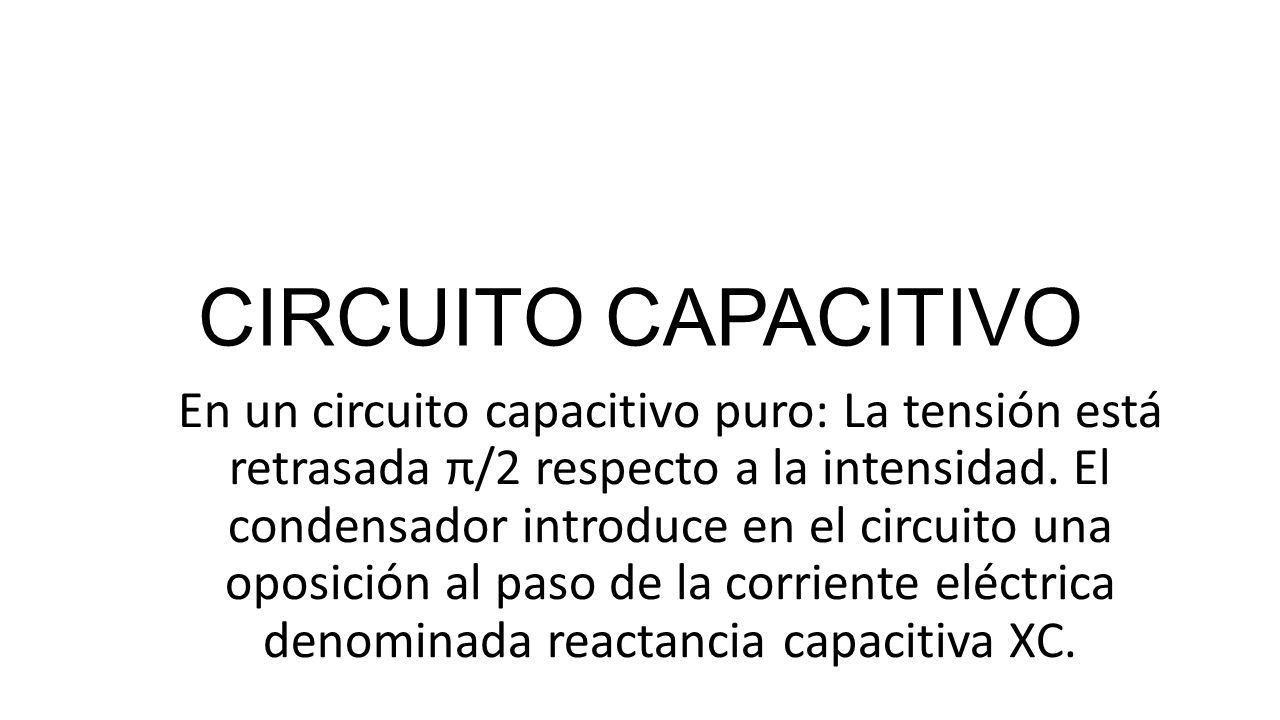

1 CIRCUITO CAPACITIVO En un circuito capacitivo puro: La tensión está retrasada π/2 respecto a la intensidad. El condensador introduce en el circuito una oposición al paso de la corriente eléctrica denominada reactancia capacitiva XC.

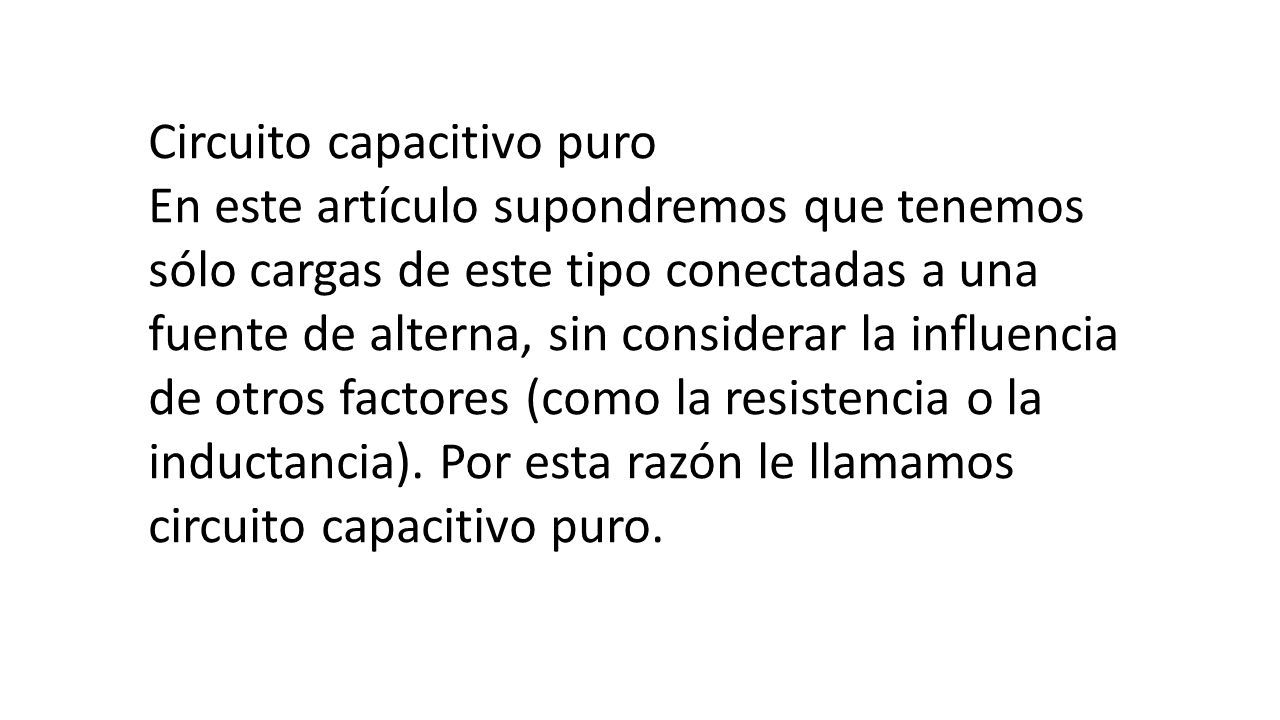

2 Circuito capacitivo puro En este artículo supondremos que tenemos sólo cargas de este tipo conectadas a una fuente de alterna, sin considerar la influencia de otros factores (como la resistencia o la inductancia). Por esta razón le llamamos circuito capacitivo puro.

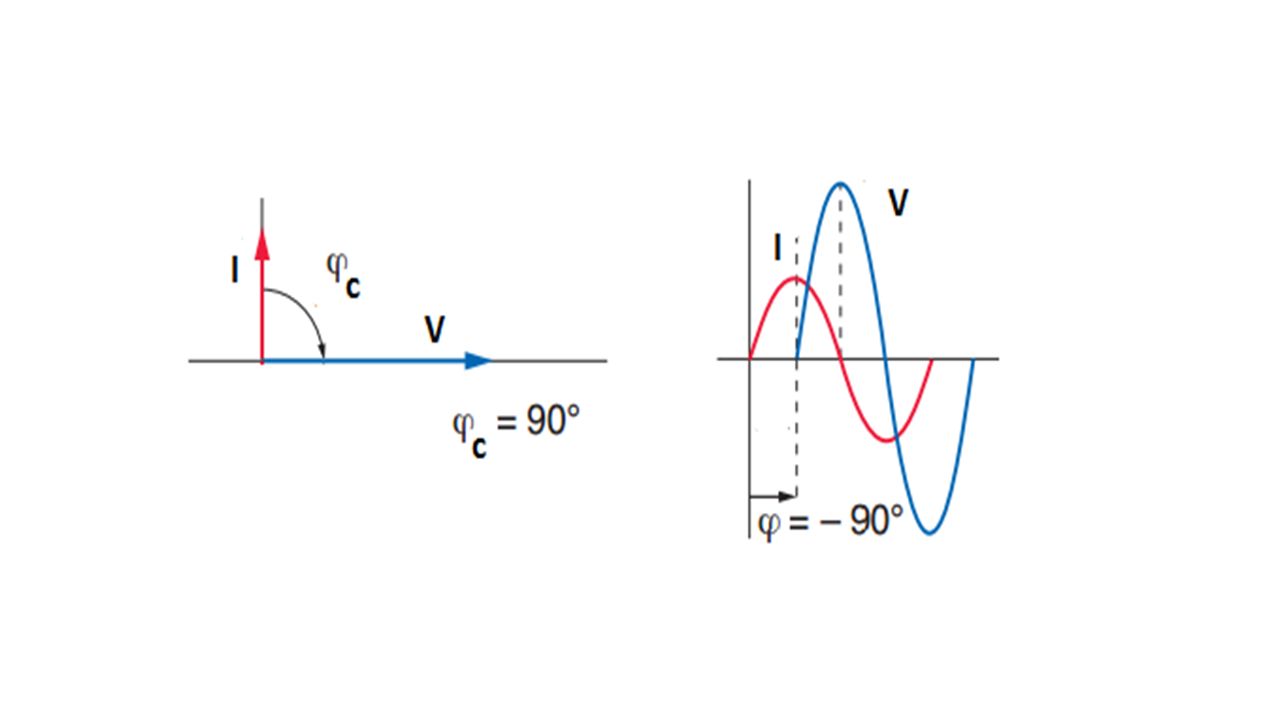

3

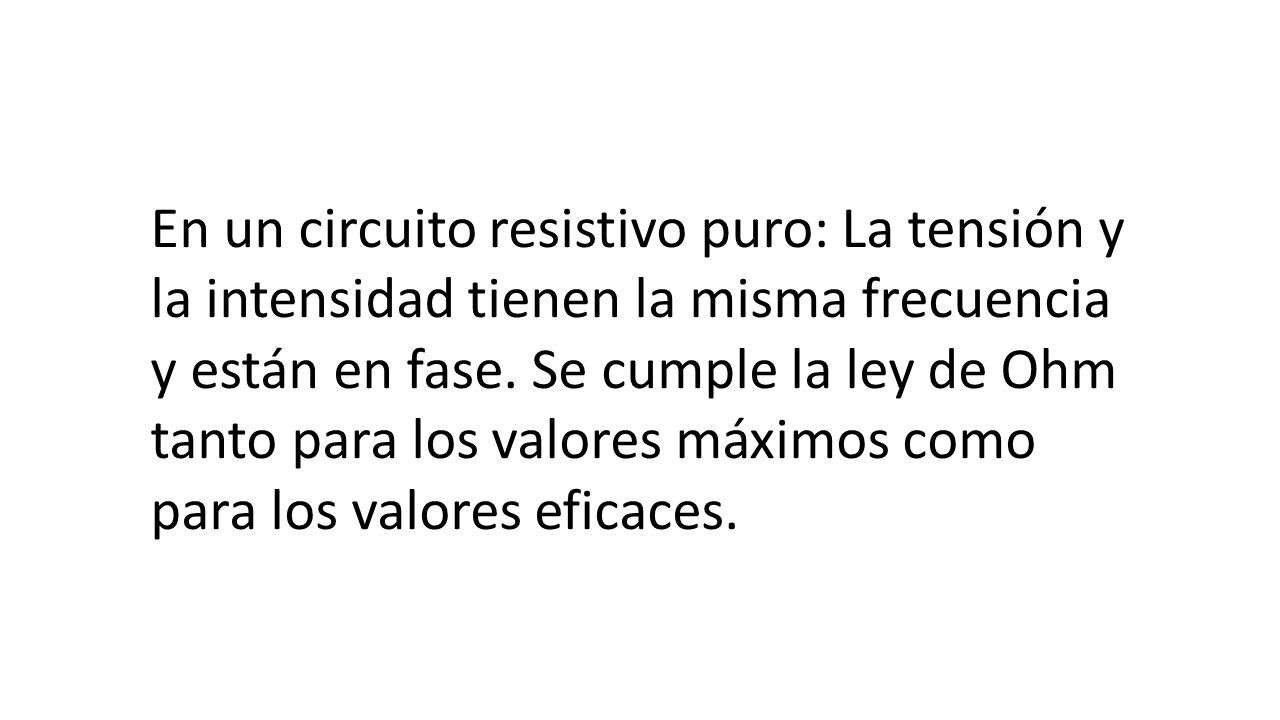

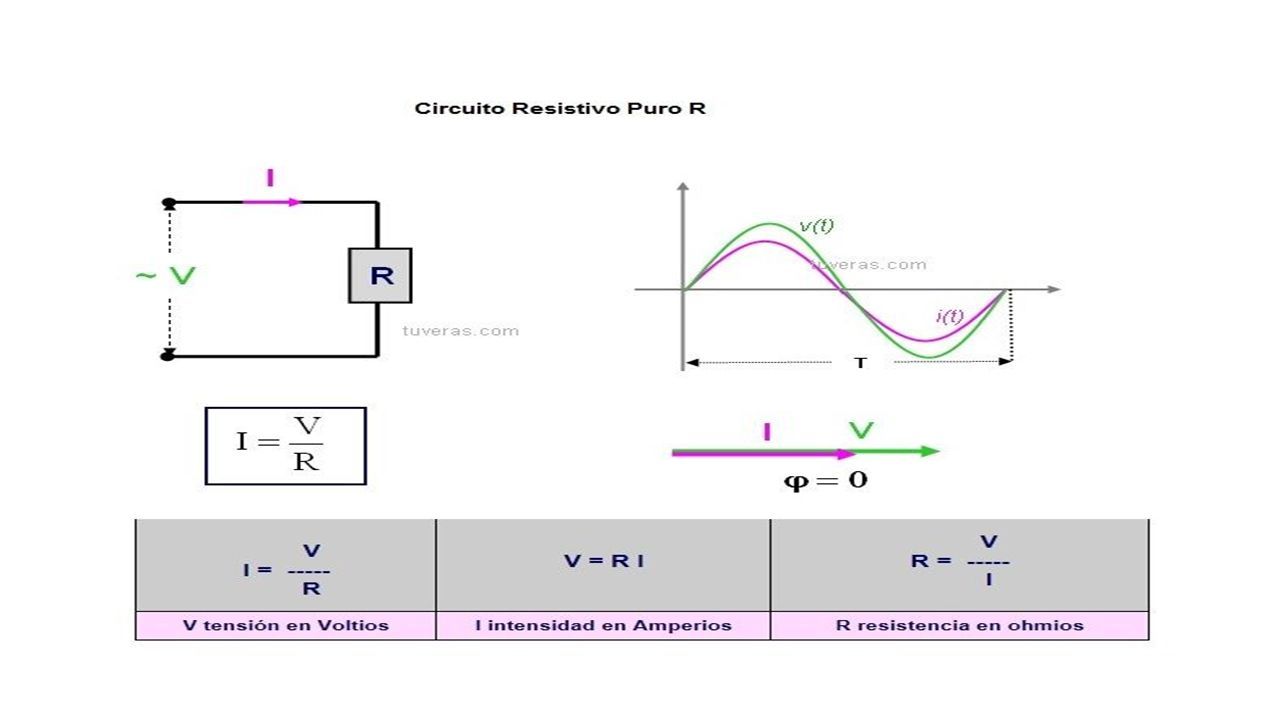

4 En un circuito resistivo puro: La tensión y la intensidad tienen la misma frecuencia y están en fase. Se cumple la ley de Ohm tanto para los valores máximos como para los valores eficaces.

5 En un circuito resistivo puro: La tensión y la intensidad tienen la misma frecuencia y están en fase. Se cumple la ley de Ohm tanto para los valores máximos como para los valores eficaces.

6

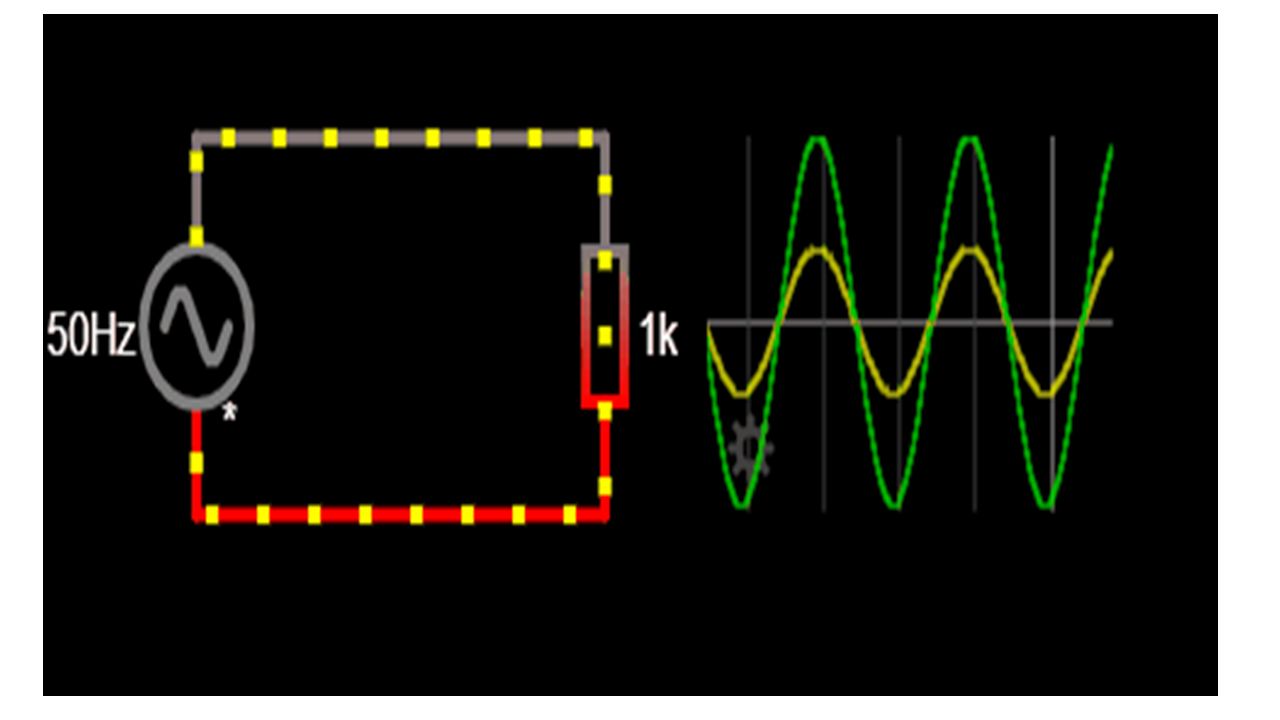

7

8

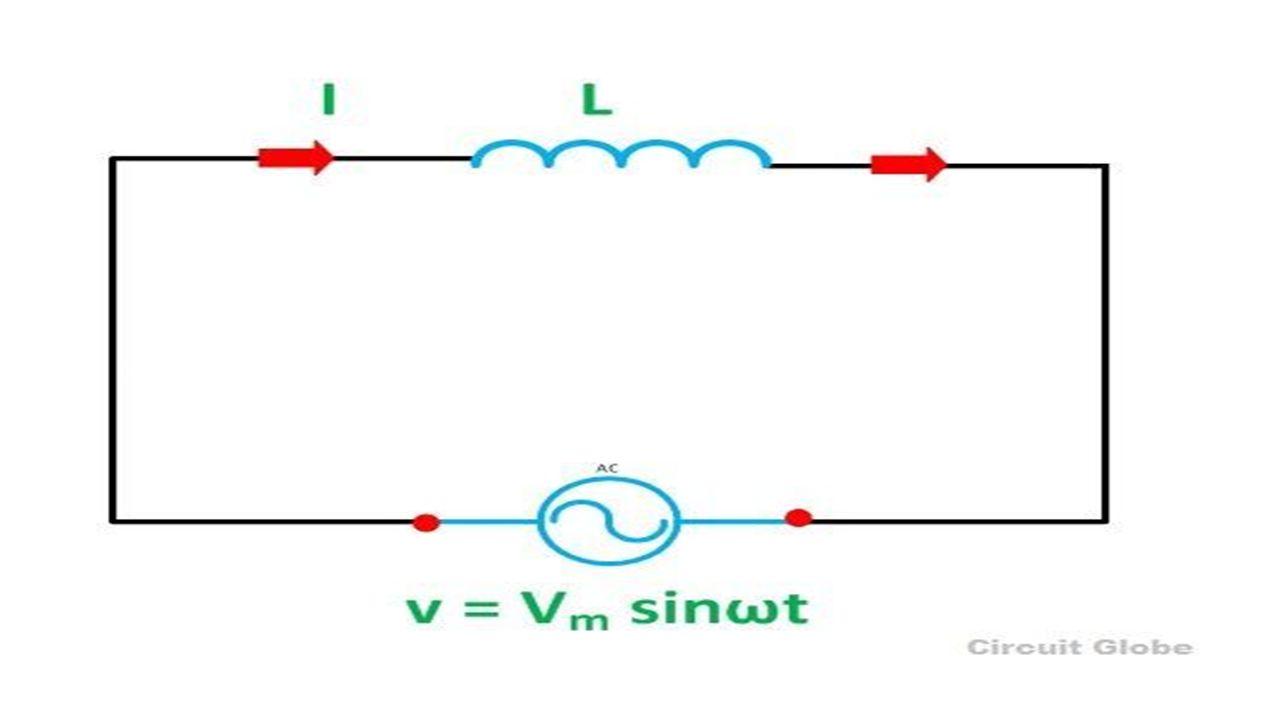

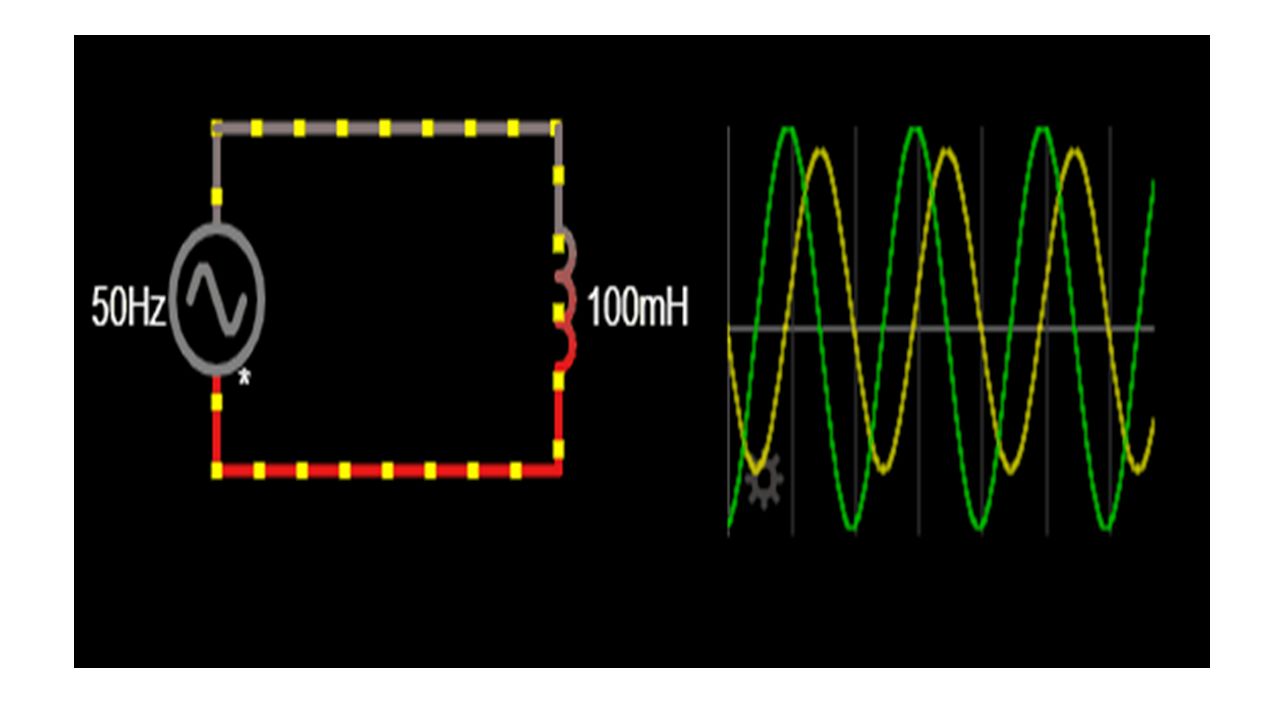

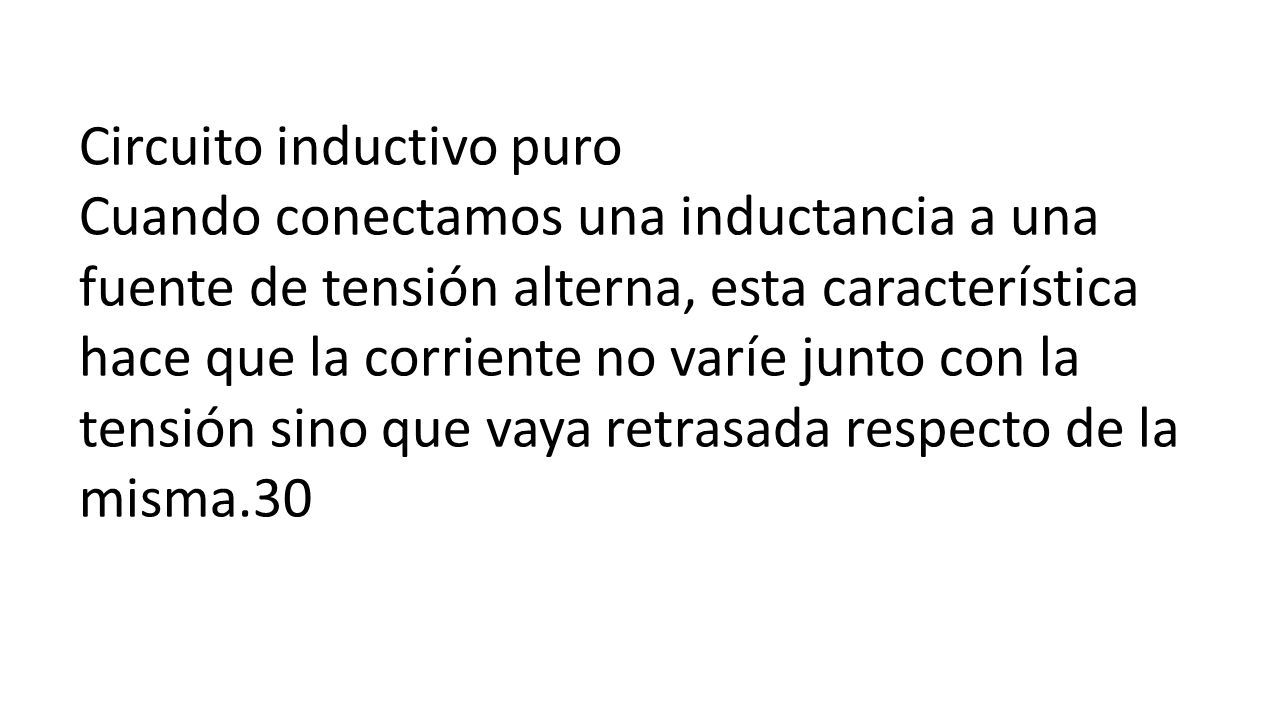

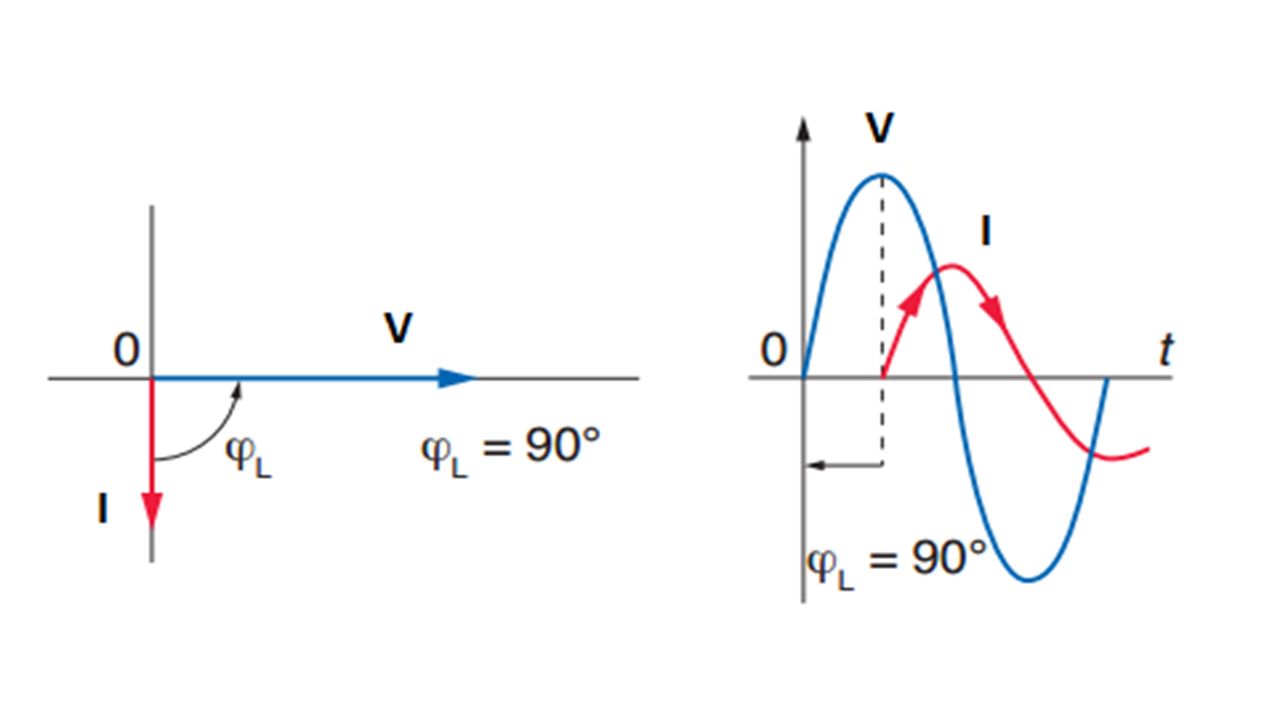

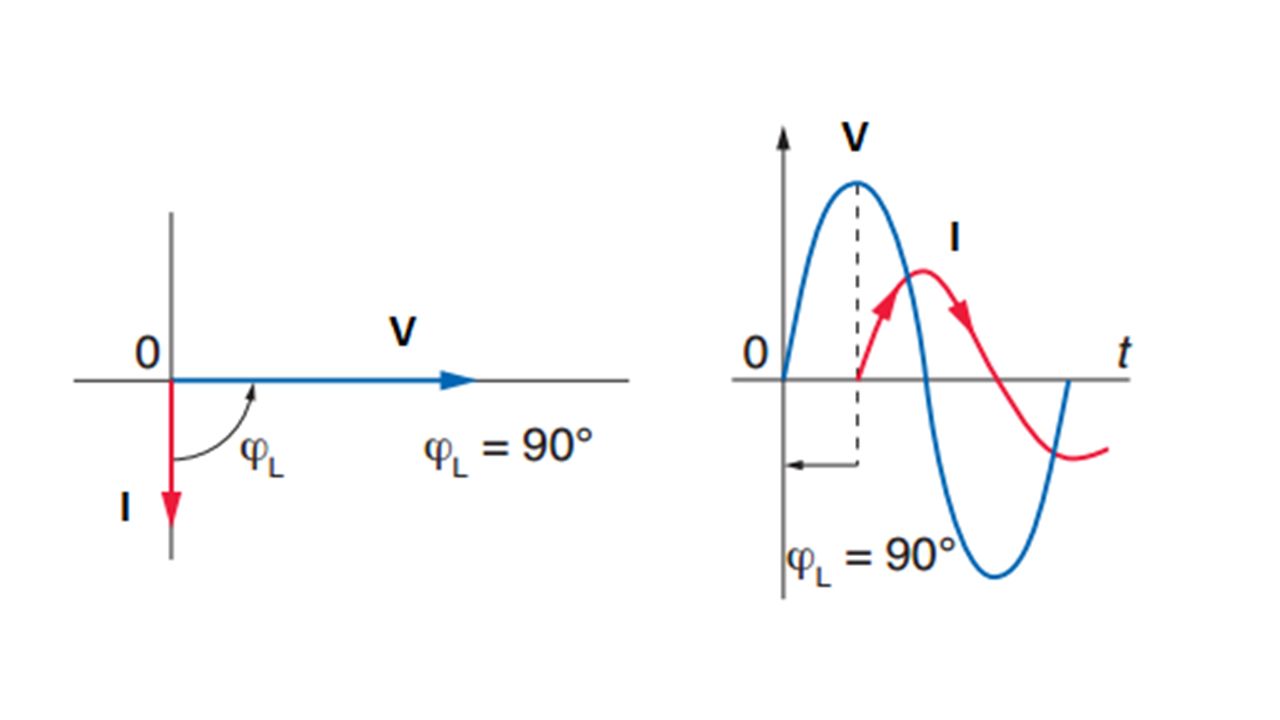

9 Circuito inductivo puro Cuando conectamos una inductancia a una fuente de tensión alterna, esta característica hace que la corriente no varíe junto con la tensión sino que vaya retrasada respecto de la misma.30
