UNIVERSIDAD TECNOLOGICA DE LOS ANDES INGENIERO: Fredy Quispe Ferrel Asignatura: ANALISIS ESTRUCTURAL Alumnos:  AGUILAR VALENZUELA YOSSELIN EDITH  CUELLAR.

Presentación del tema: "UNIVERSIDAD TECNOLOGICA DE LOS ANDES INGENIERO: Fredy Quispe Ferrel Asignatura: ANALISIS ESTRUCTURAL Alumnos:  AGUILAR VALENZUELA YOSSELIN EDITH  CUELLAR."— Transcripción de la presentación:

1 UNIVERSIDAD TECNOLOGICA DE LOS ANDES INGENIERO: Fredy Quispe Ferrel Asignatura: ANALISIS ESTRUCTURAL Alumnos:  AGUILAR VALENZUELA YOSSELIN EDITH  CUELLAR PALOMINO FRANK JUNIOR  LEON CRUZ ALEXANDER  MOREANO RAYA SHURANIER  ZAMBRANO CCONAYA FLOR DE LIZ

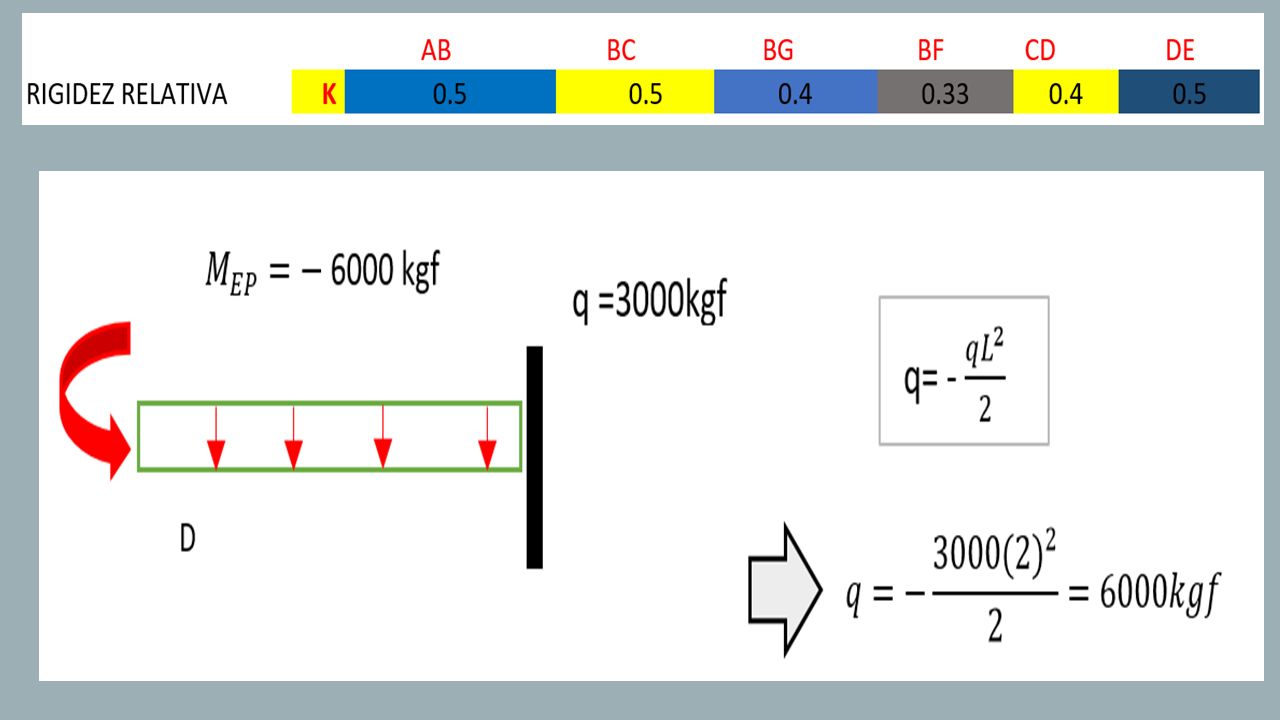

2 PROBLEMA N°1 POR EL METODO DE CROSS CALCULAR LOS MOMENTOS FLECTORES EN LOS APOYOS O NUDOS DEL SISTEMA MOSTRADO

3

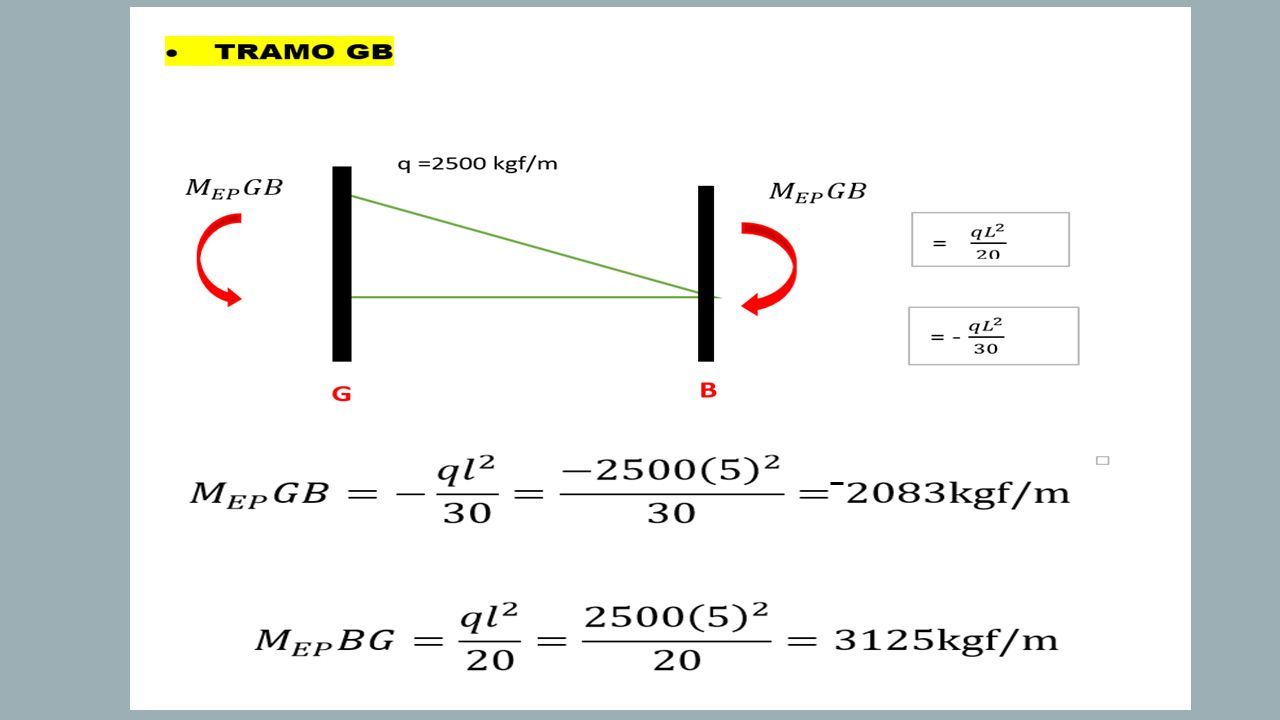

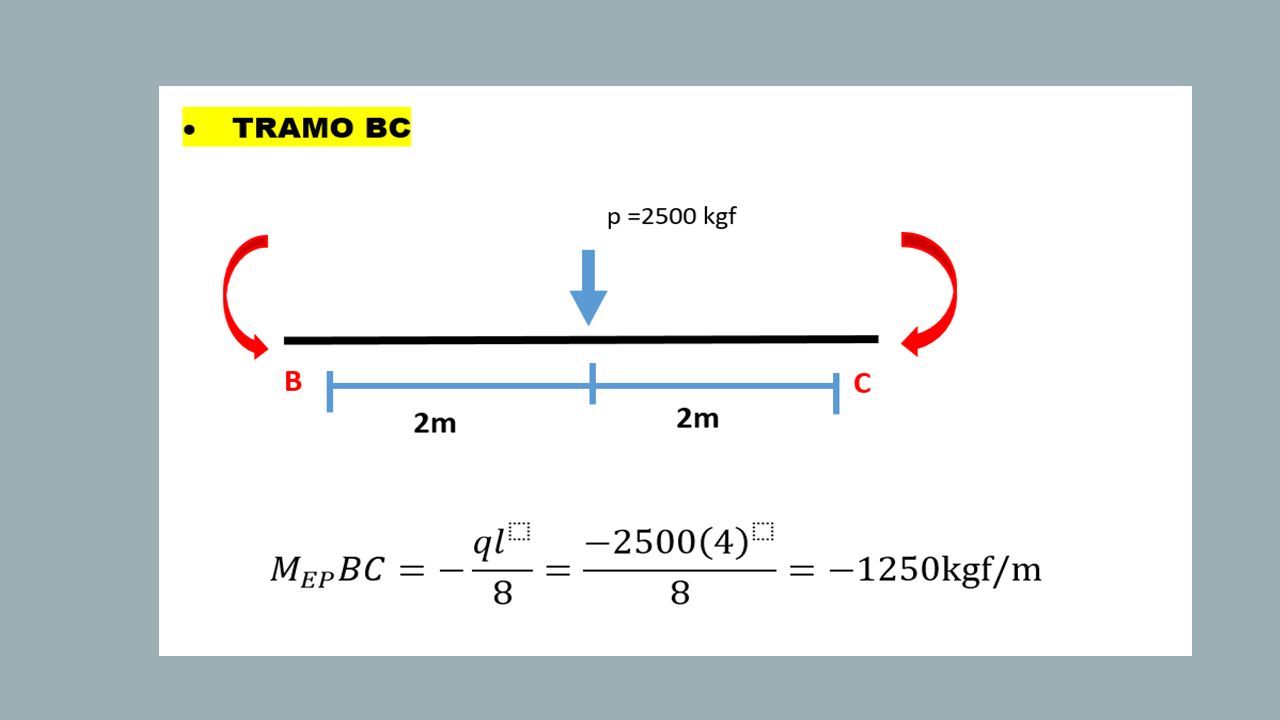

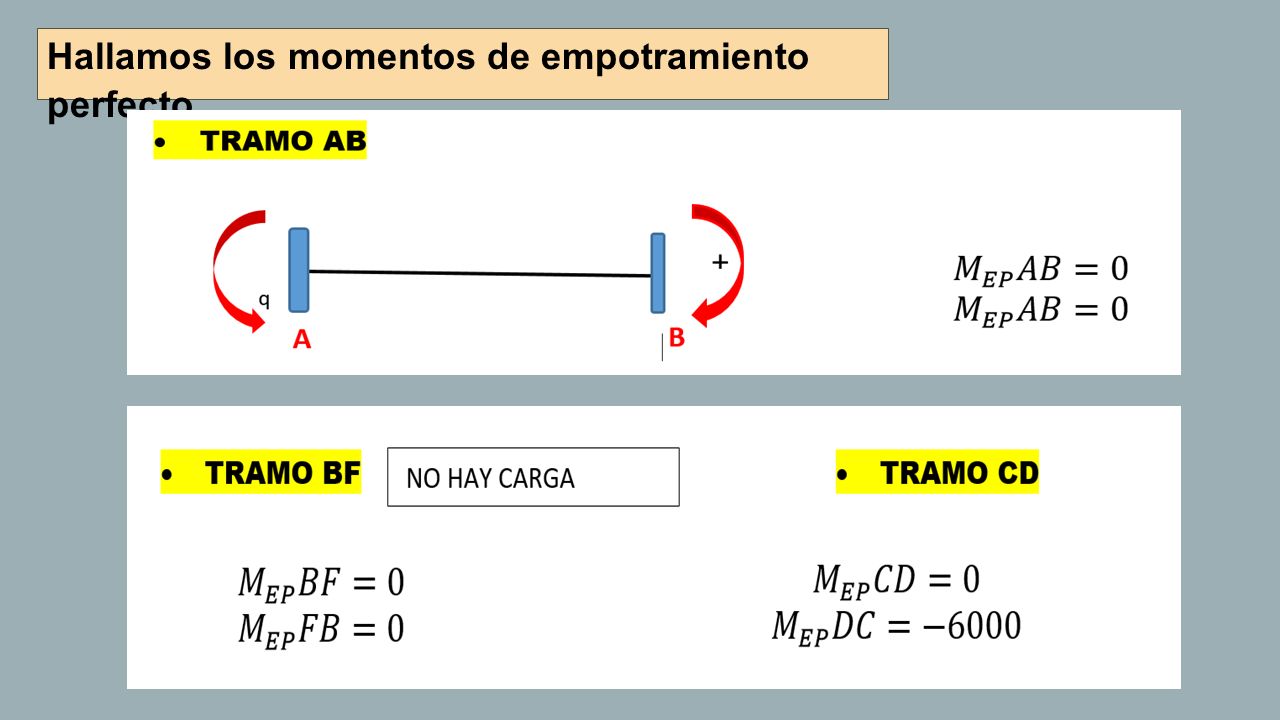

4 Hallamos los momentos de empotramiento perfecto

5

6

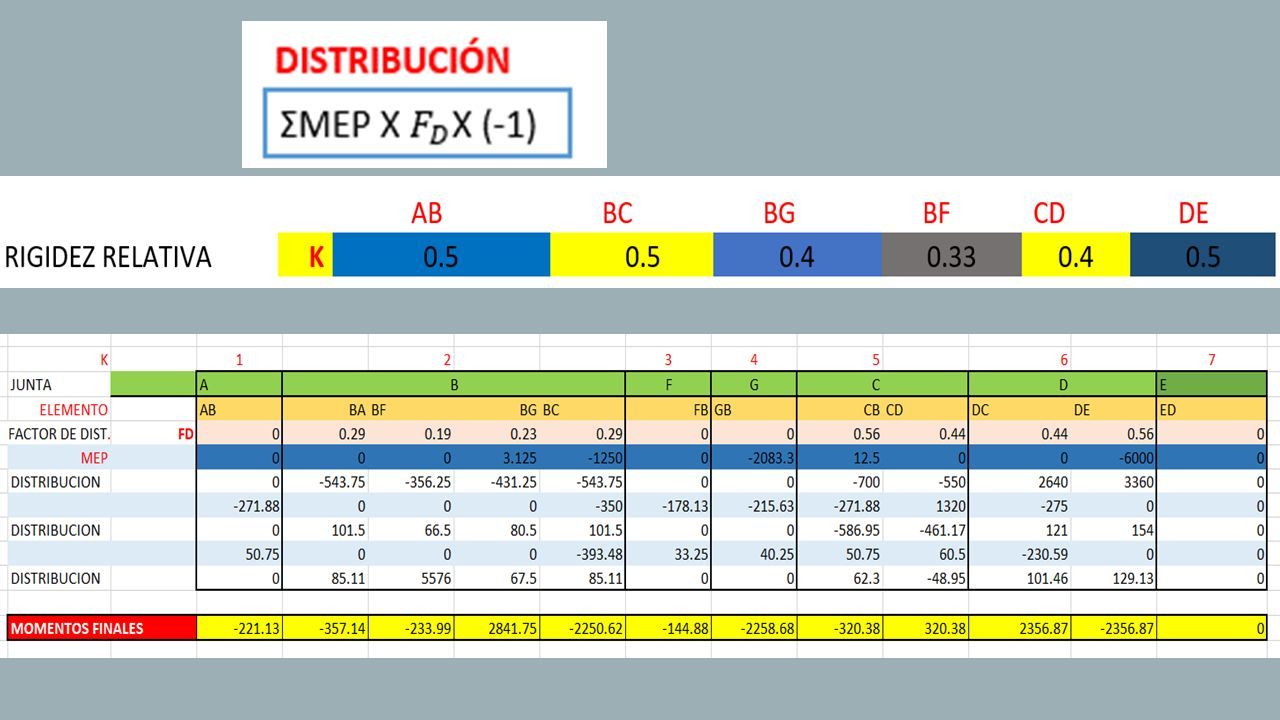

7

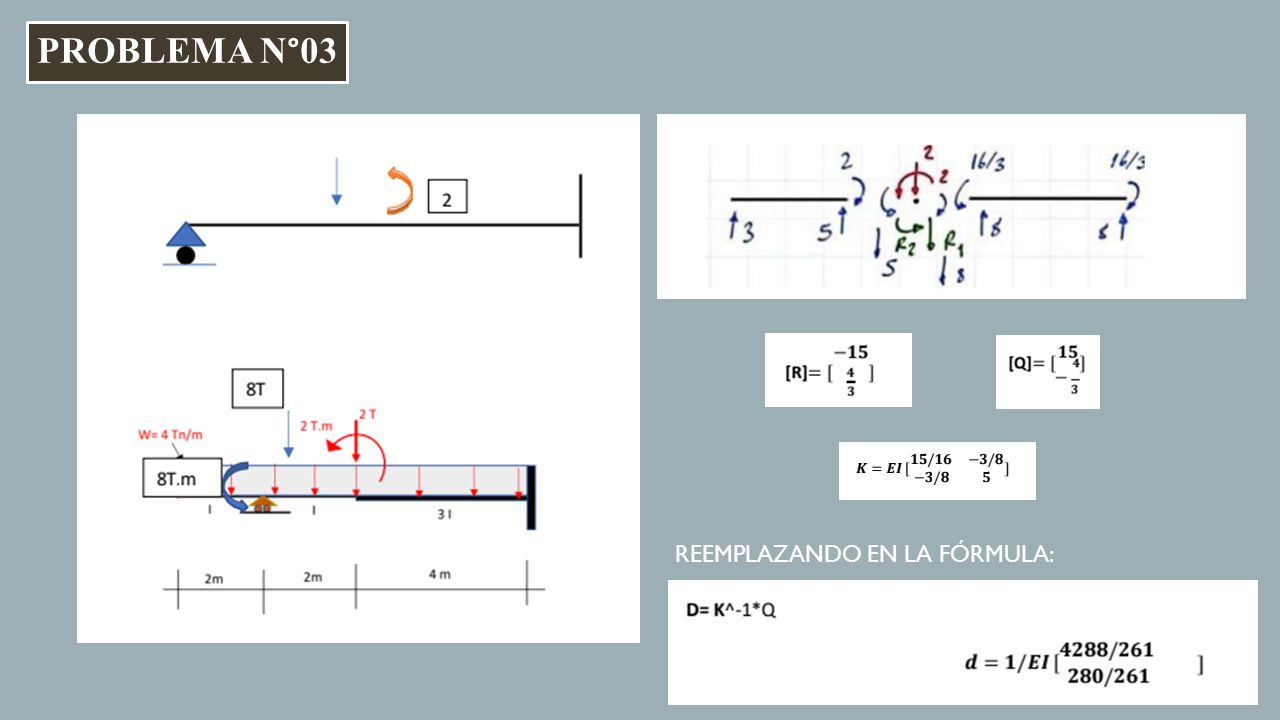

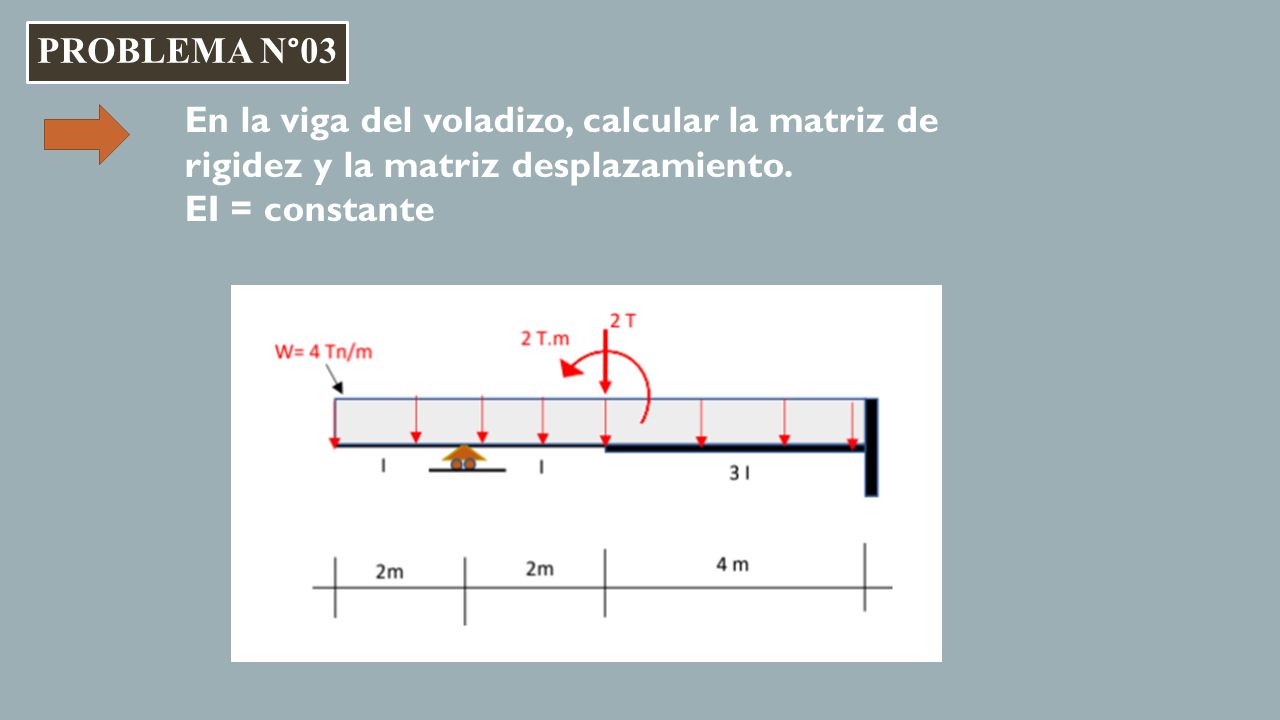

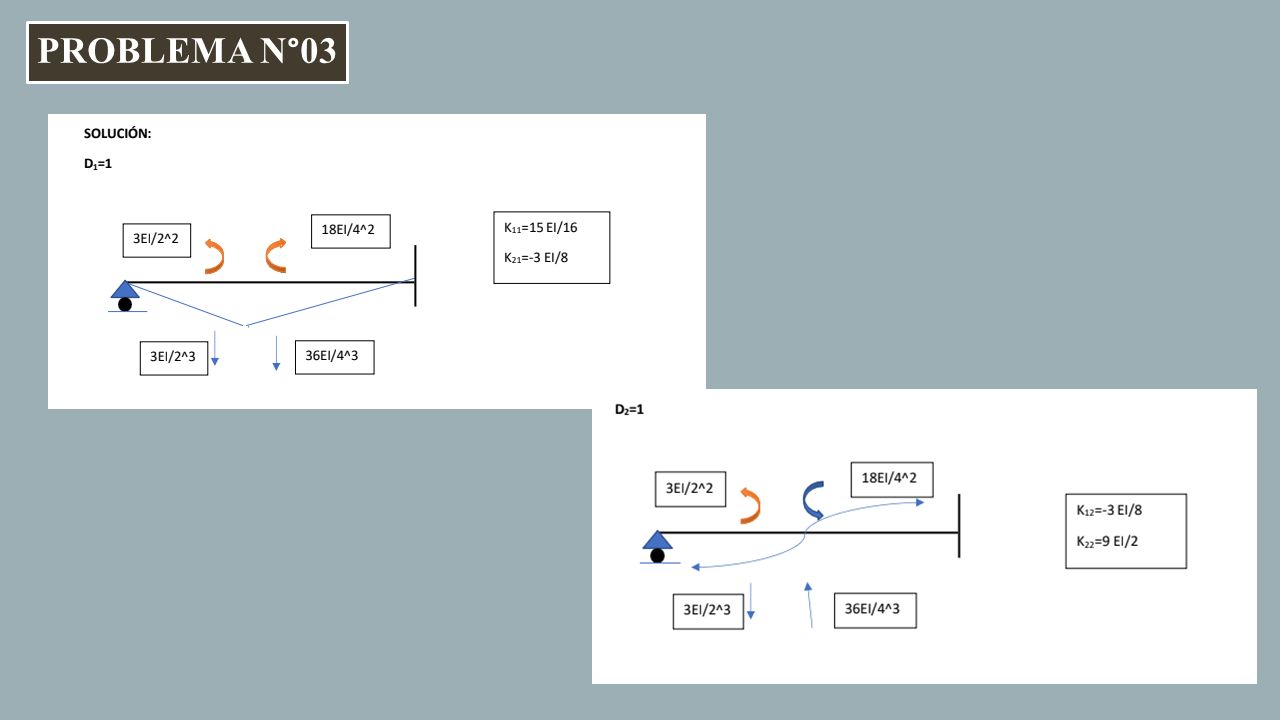

8 PROBLEMA N°03 En la viga del voladizo, calcular la matriz de rigidez y la matriz desplazamiento. EI = constante

9 PROBLEMA N°03

10 REEMPLAZANDO EN LA FÓRMULA:

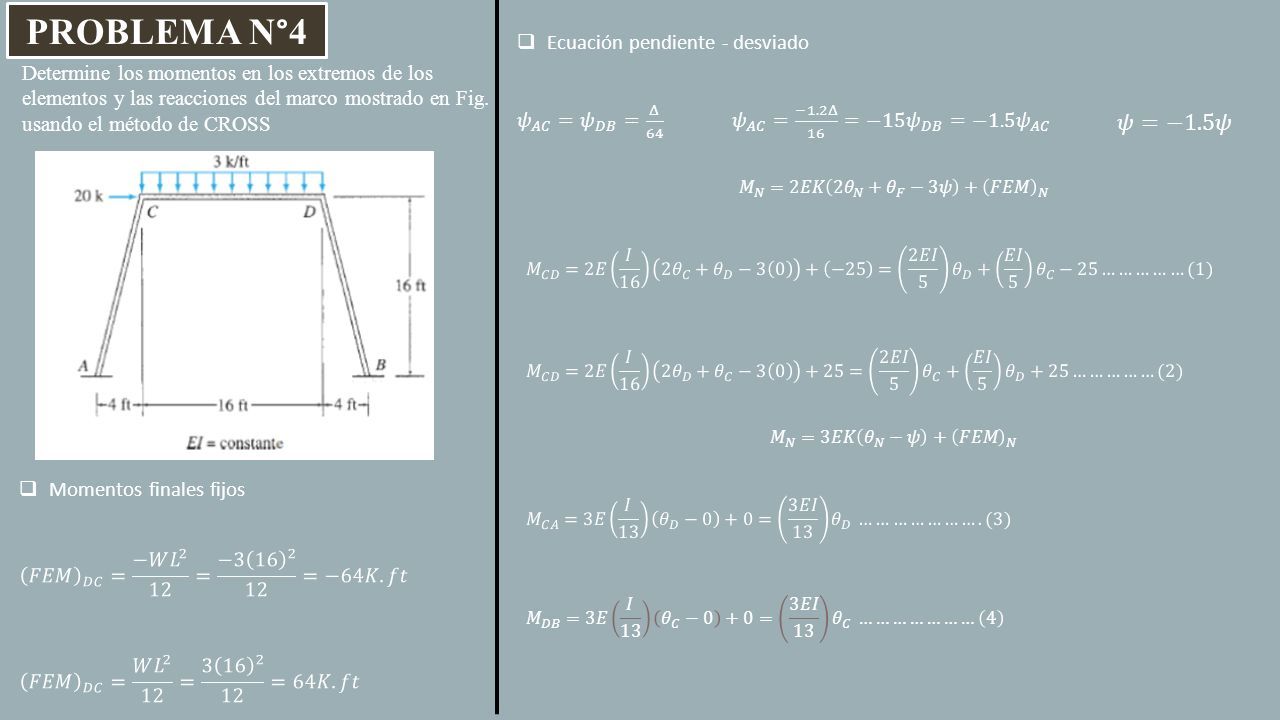

11 Determine los momentos en los extremos de los elementos y las reacciones del marco mostrado en Fig. usando el método de CROSS PROBLEMA N°4

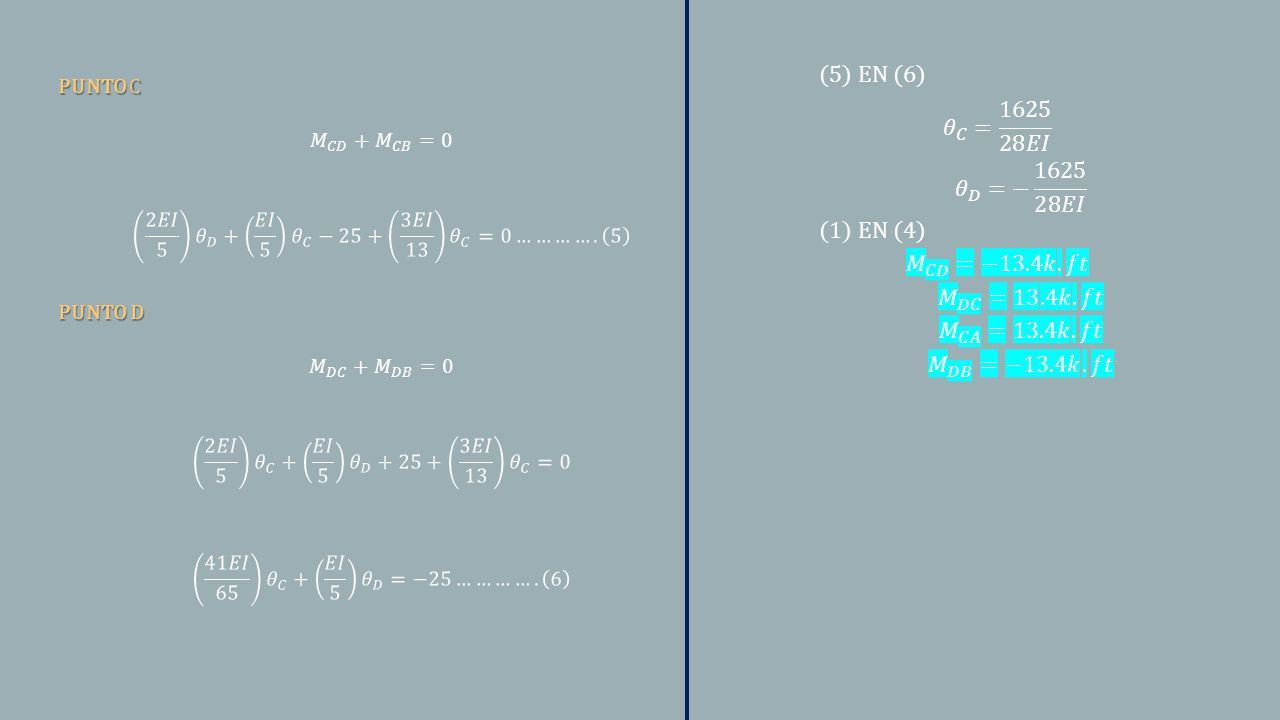

12

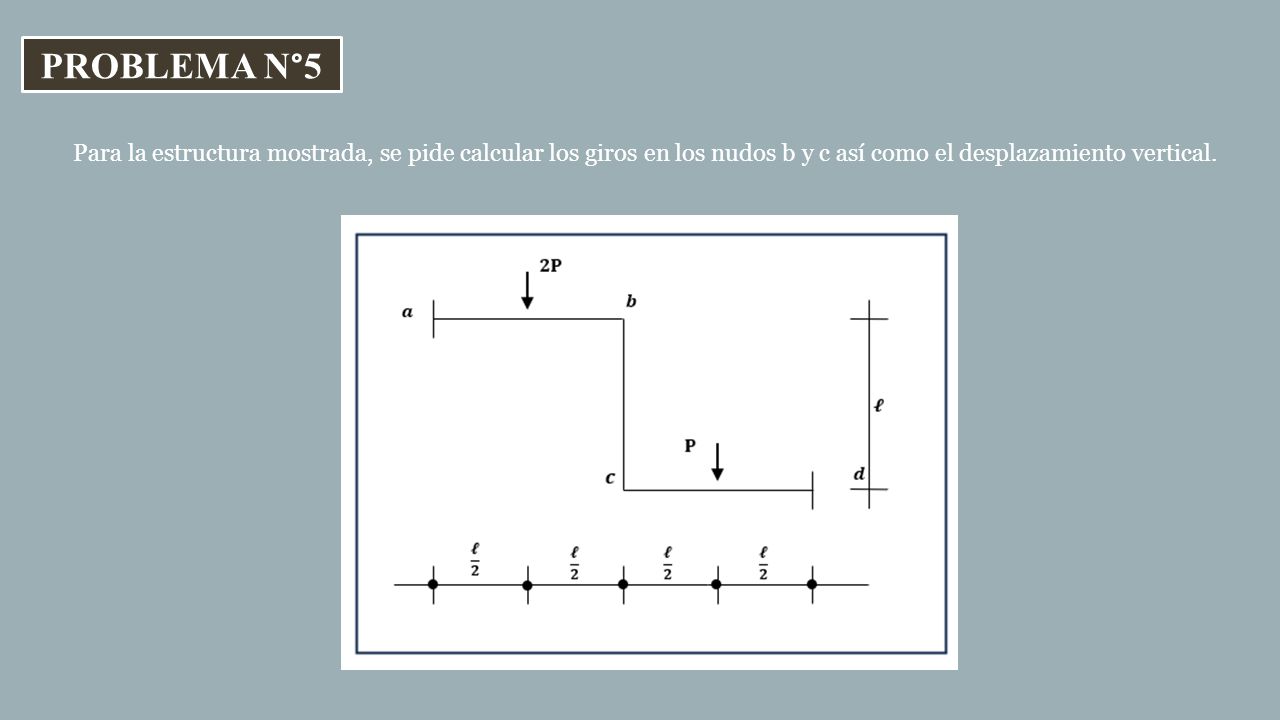

13 Para la estructura mostrada, se pide calcular los giros en los nudos b y c así como el desplazamiento vertical. PROBLEMA N°5

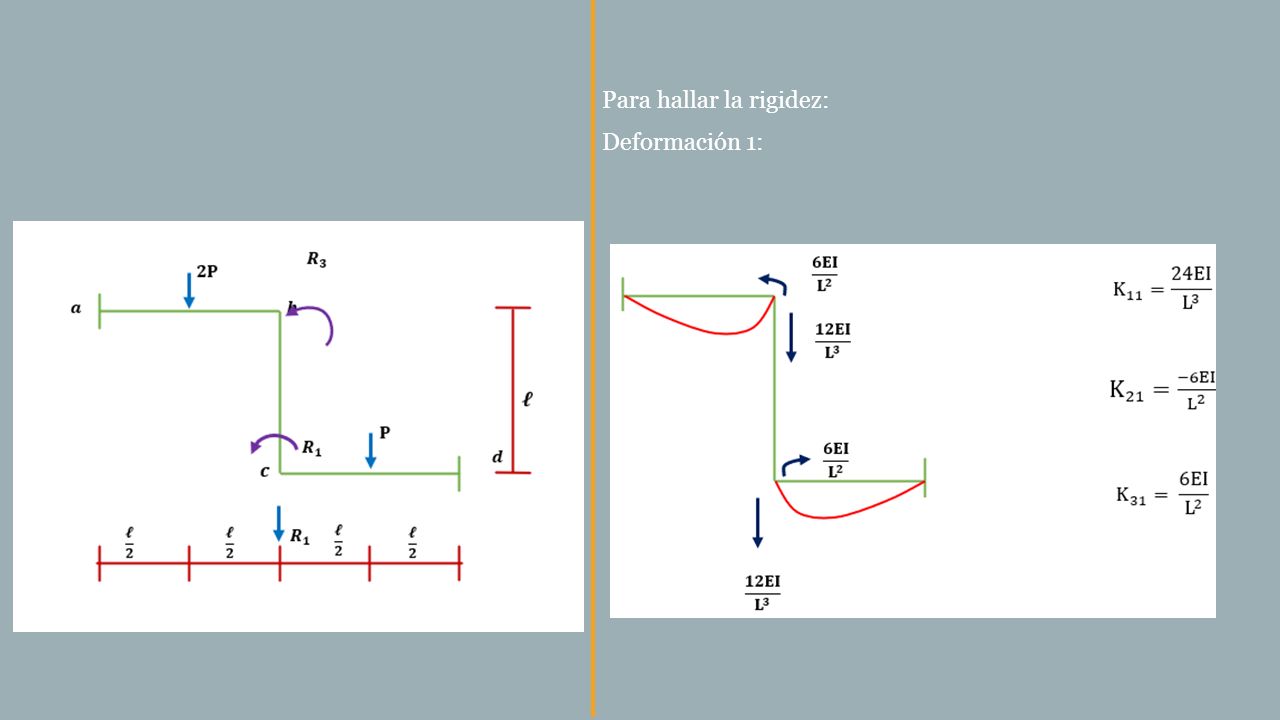

14 Para hallar la rigidez: Deformación 1:

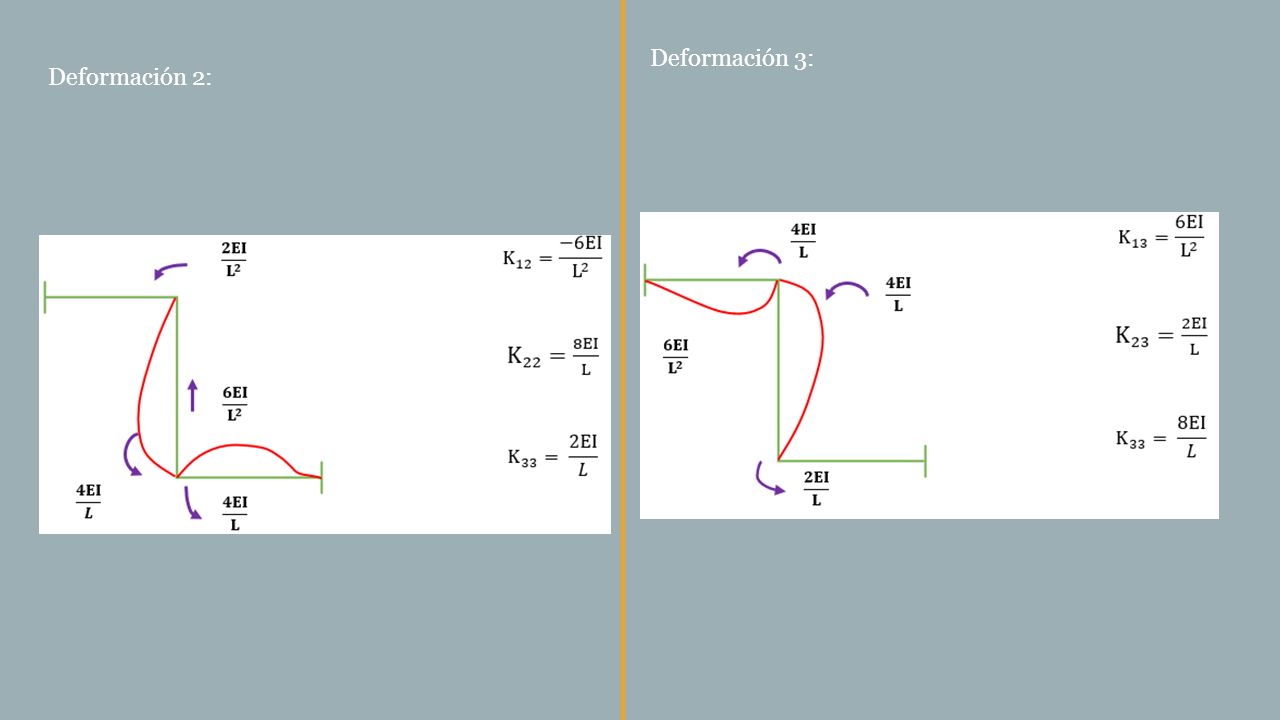

15 Deformación 2: Deformación 3:

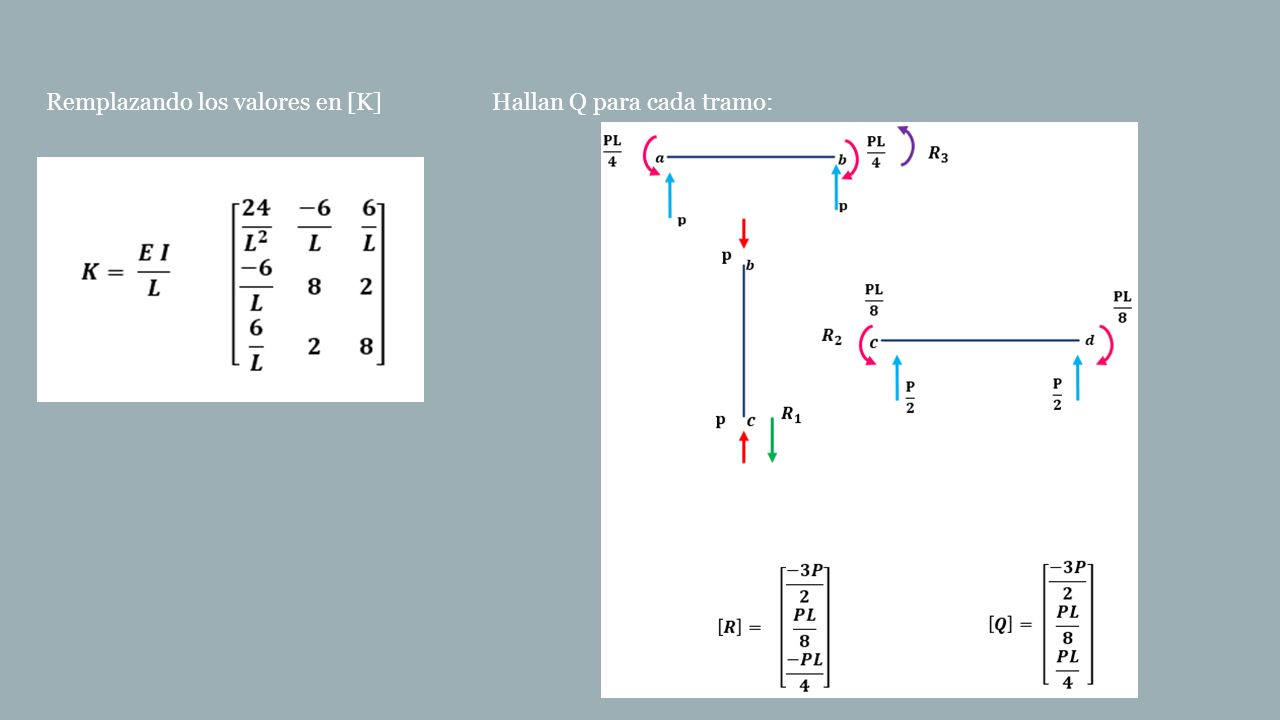

16 Remplazando los valores en [K]Hallan Q para cada tramo:

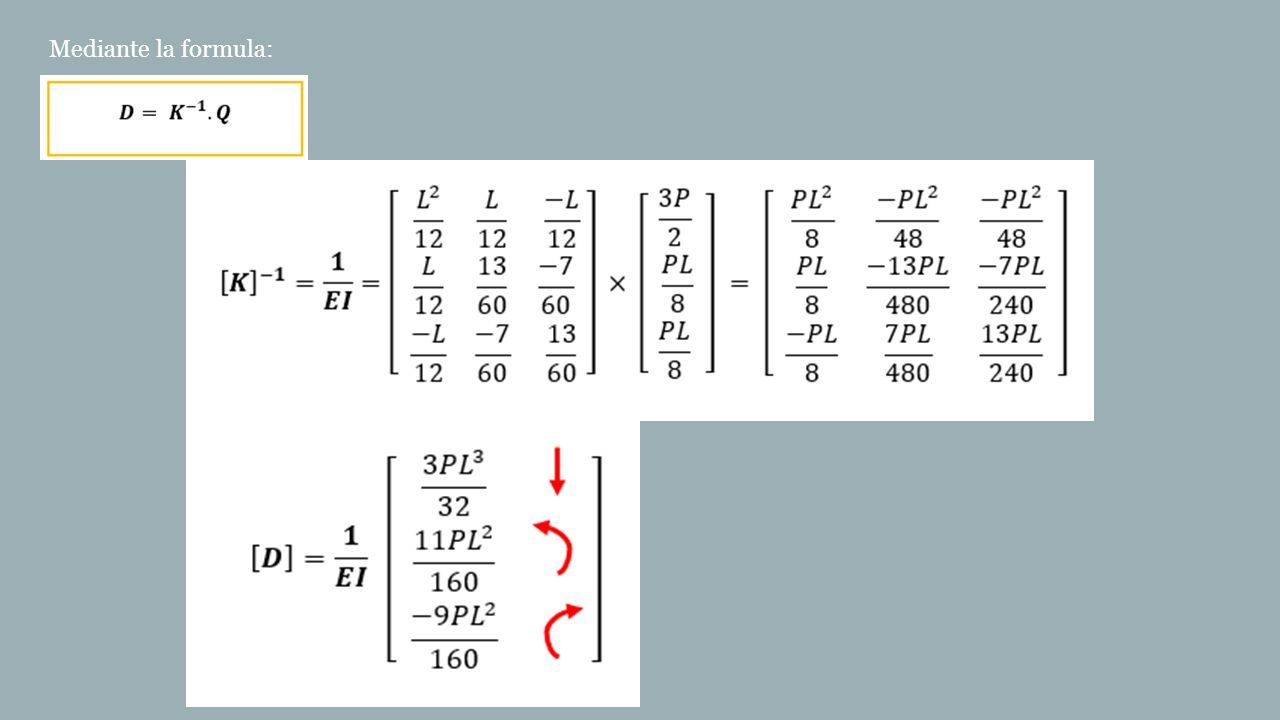

17 Mediante la formula:
