 BALANCE DE MATERIA Y ENERGIA.  DIAGRAMA DE FLUJO DE BLOQUES Mezcladores. Los mezcladores combinan dos o más entradas en una sola salida.

Presentación del tema: " BALANCE DE MATERIA Y ENERGIA.  DIAGRAMA DE FLUJO DE BLOQUES Mezcladores. Los mezcladores combinan dos o más entradas en una sola salida."— Transcripción de la presentación:

1  BALANCE DE MATERIA Y ENERGIA

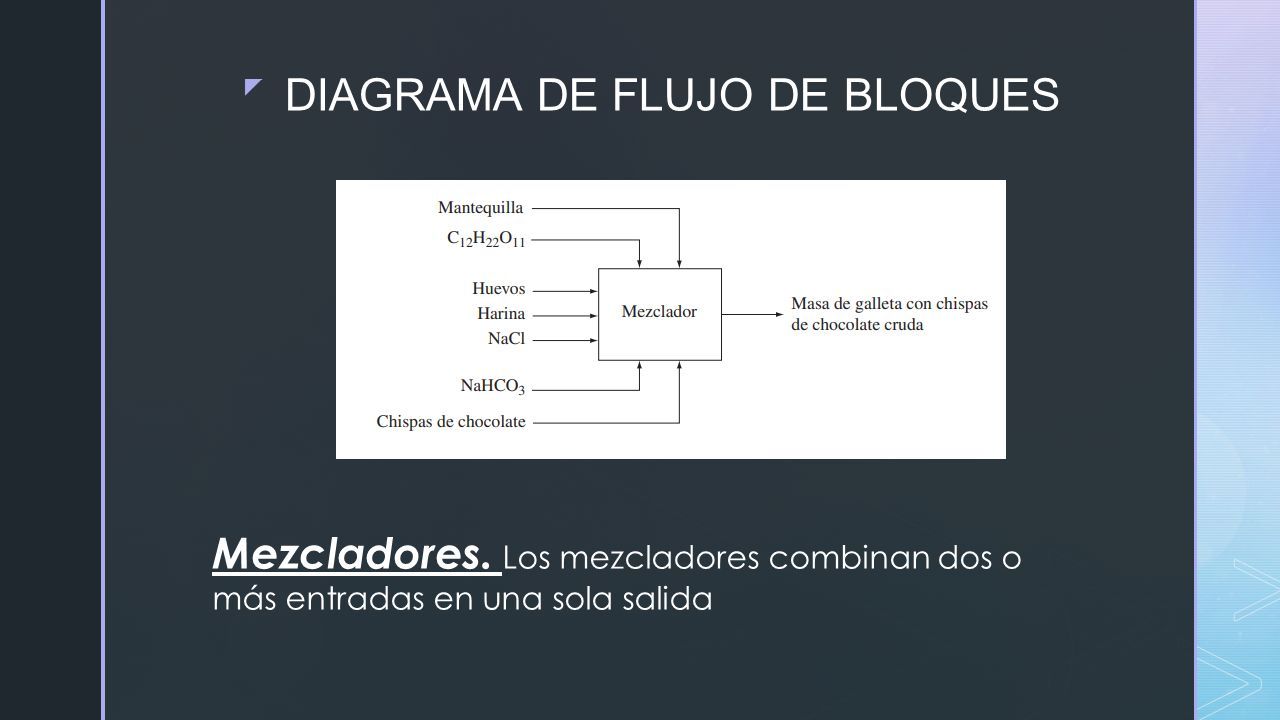

2  DIAGRAMA DE FLUJO DE BLOQUES Mezcladores. Los mezcladores combinan dos o más entradas en una sola salida

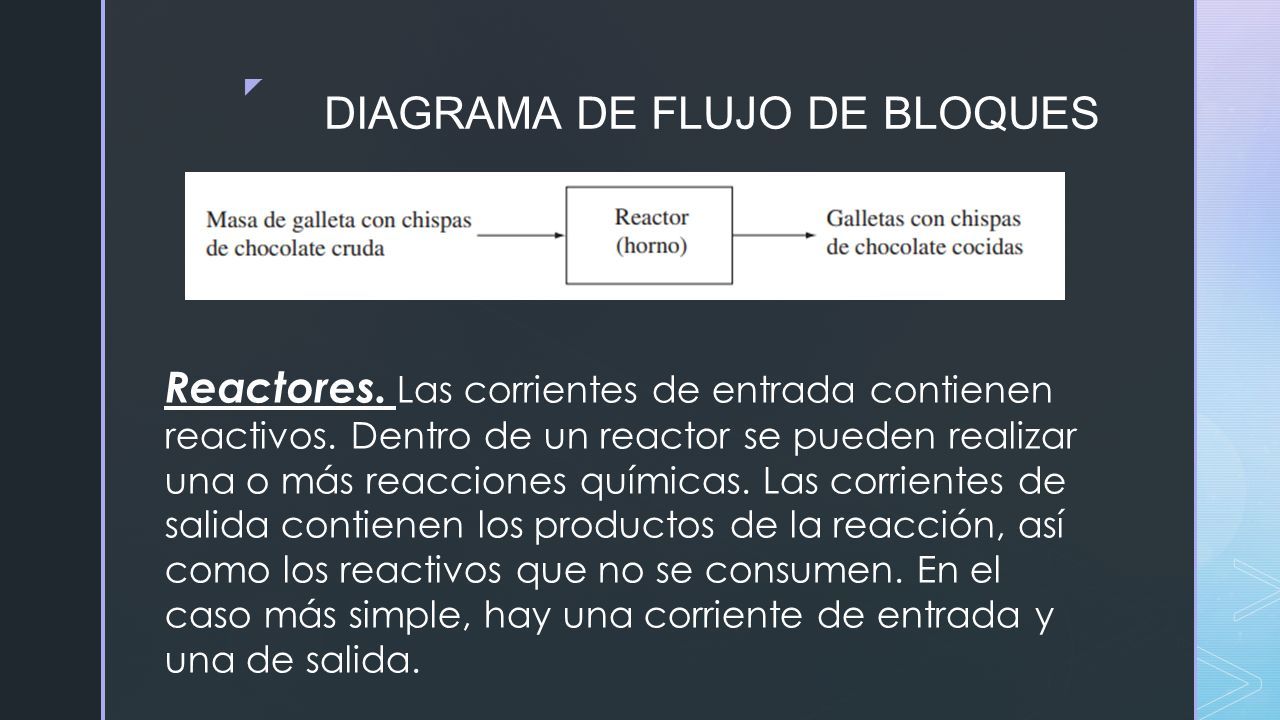

3  DIAGRAMA DE FLUJO DE BLOQUES Reactores. Las corrientes de entrada contienen reactivos. Dentro de un reactor se pueden realizar una o más reacciones químicas. Las corrientes de salida contienen los productos de la reacción, así como los reactivos que no se consumen. En el caso más simple, hay una corriente de entrada y una de salida.

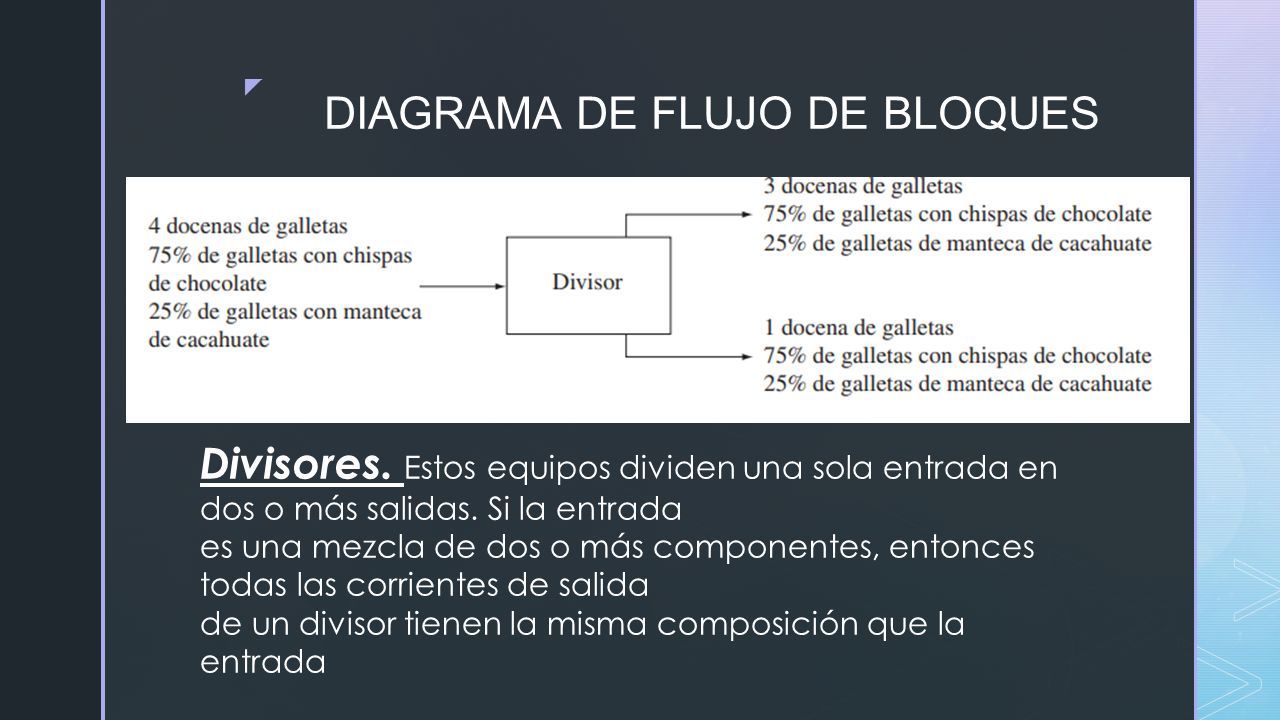

4  DIAGRAMA DE FLUJO DE BLOQUES Divisores. Estos equipos dividen una sola entrada en dos o más salidas. Si la entrada es una mezcla de dos o más componentes, entonces todas las corrientes de salida de un divisor tienen la misma composición que la entrada

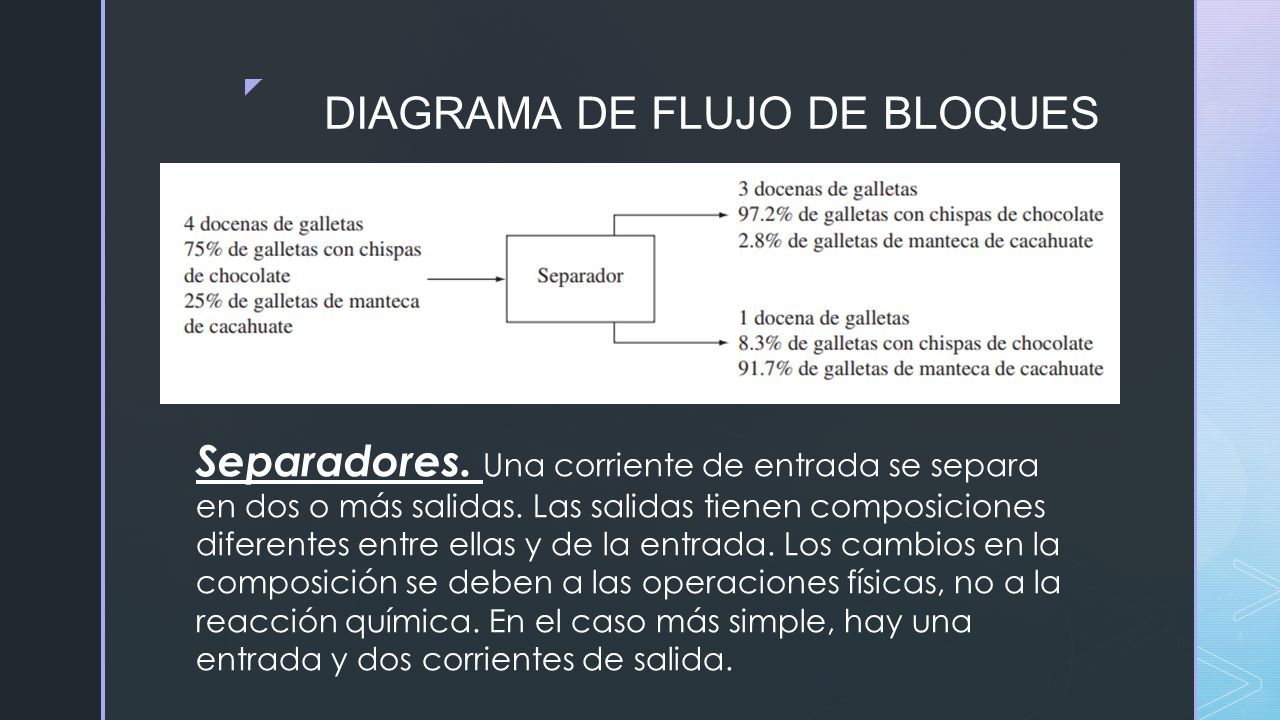

5  DIAGRAMA DE FLUJO DE BLOQUES Separadores. Una corriente de entrada se separa en dos o más salidas. Las salidas tienen composiciones diferentes entre ellas y de la entrada. Los cambios en la composición se deben a las operaciones físicas, no a la reacción química. En el caso más simple, hay una entrada y dos corrientes de salida.

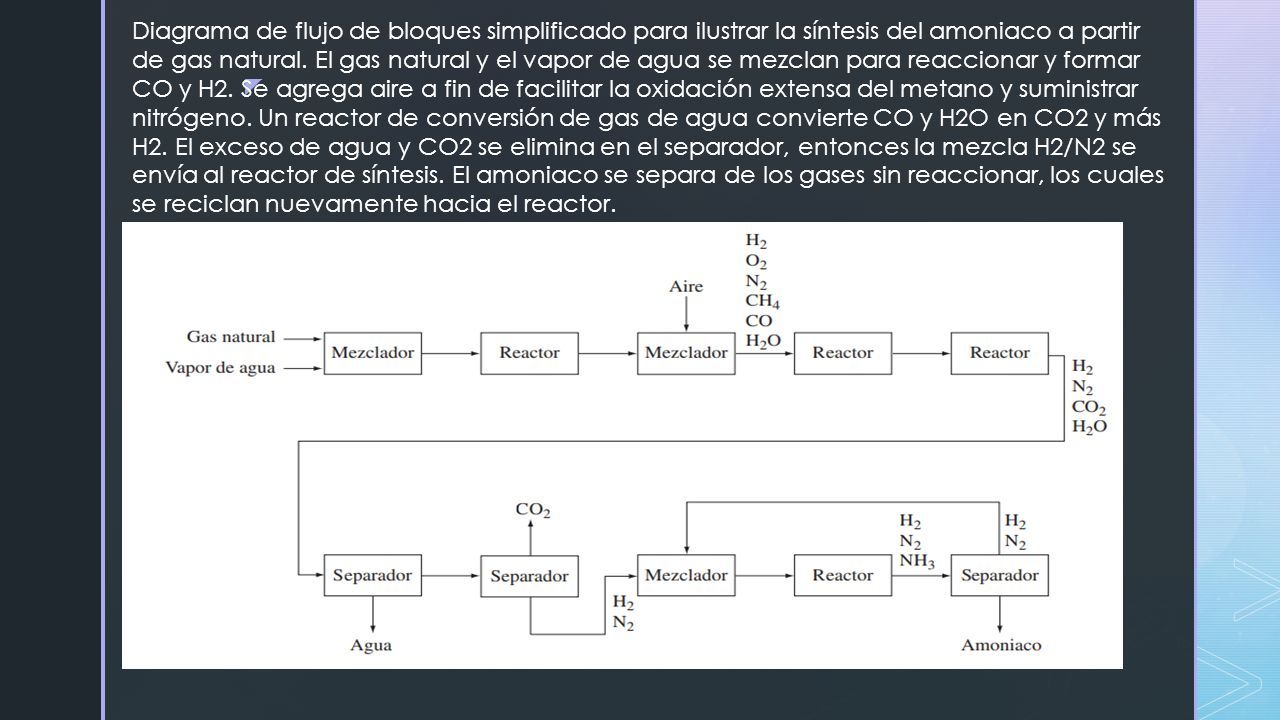

6  Diagrama de flujo de bloques simplificado para ilustrar la síntesis del amoniaco a partir de gas natural. El gas natural y el vapor de agua se mezclan para reaccionar y formar CO y H2. Se agrega aire a fin de facilitar la oxidación extensa del metano y suministrar nitrógeno. Un reactor de conversión de gas de agua convierte CO y H2O en CO2 y más H2. El exceso de agua y CO2 se elimina en el separador, entonces la mezcla H2/N2 se envía al reactor de síntesis. El amoniaco se separa de los gases sin reaccionar, los cuales se reciclan nuevamente hacia el reactor.

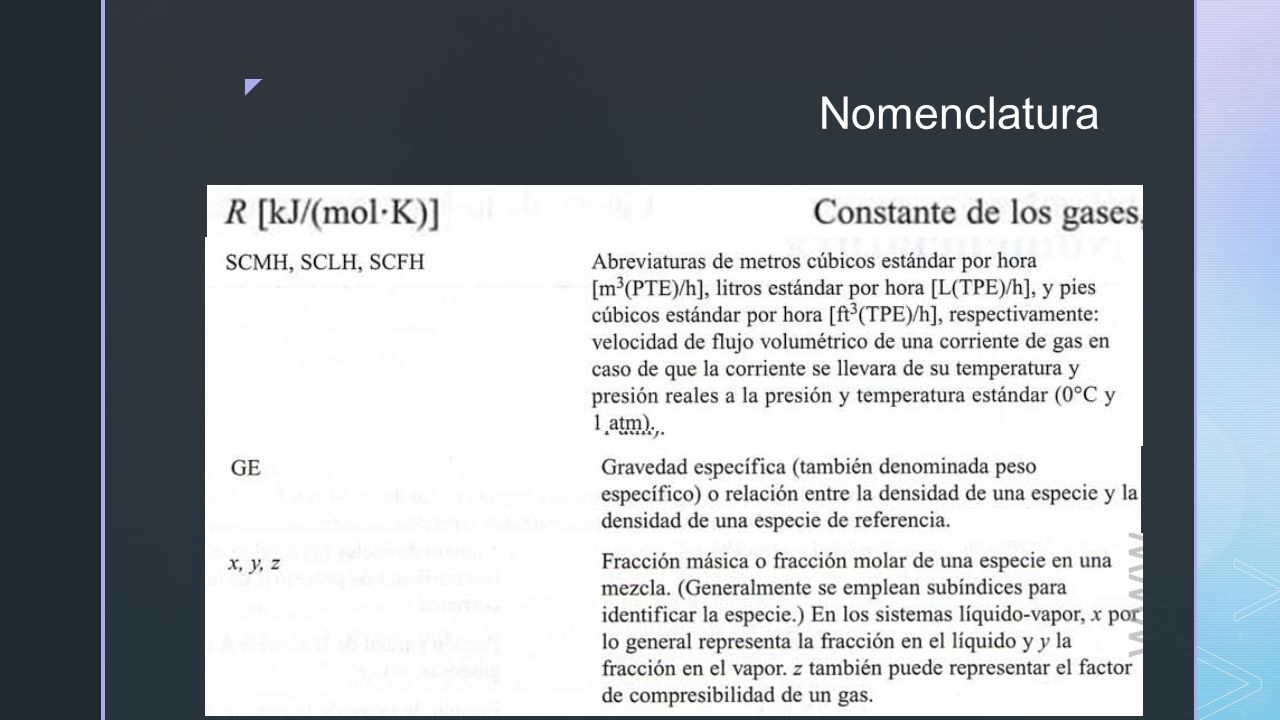

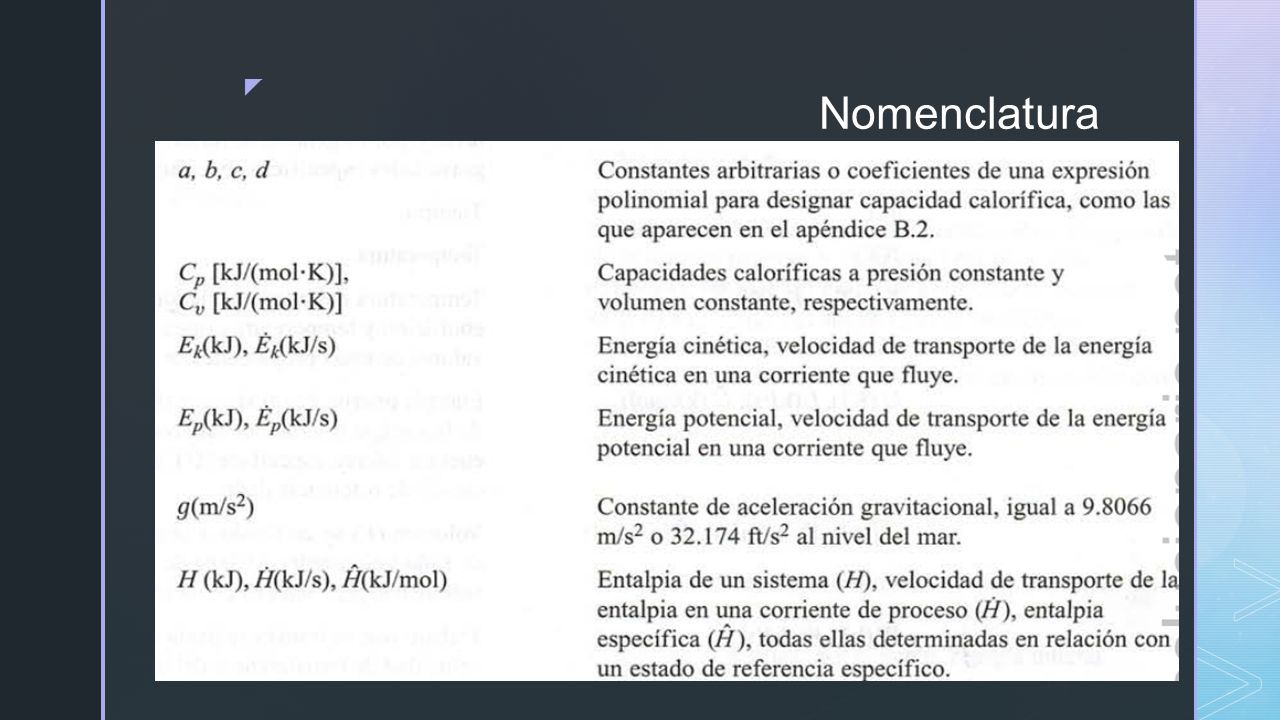

7  Nomenclatura

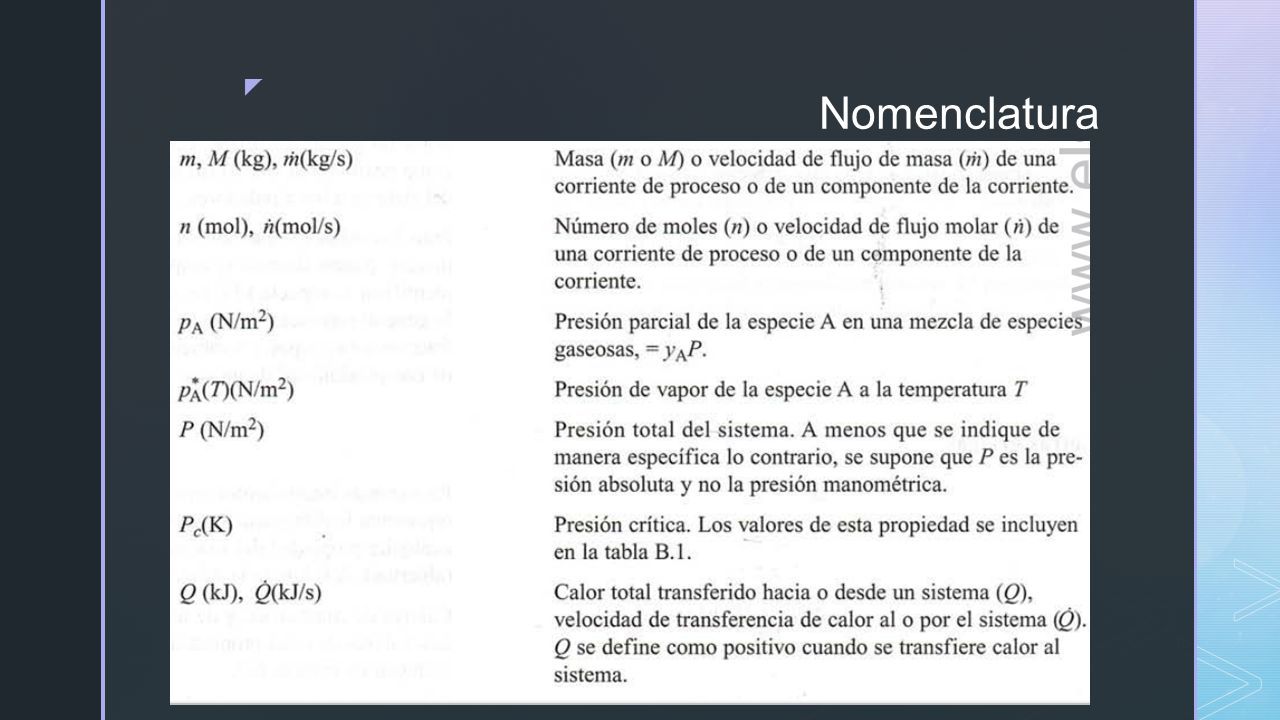

8 

9 

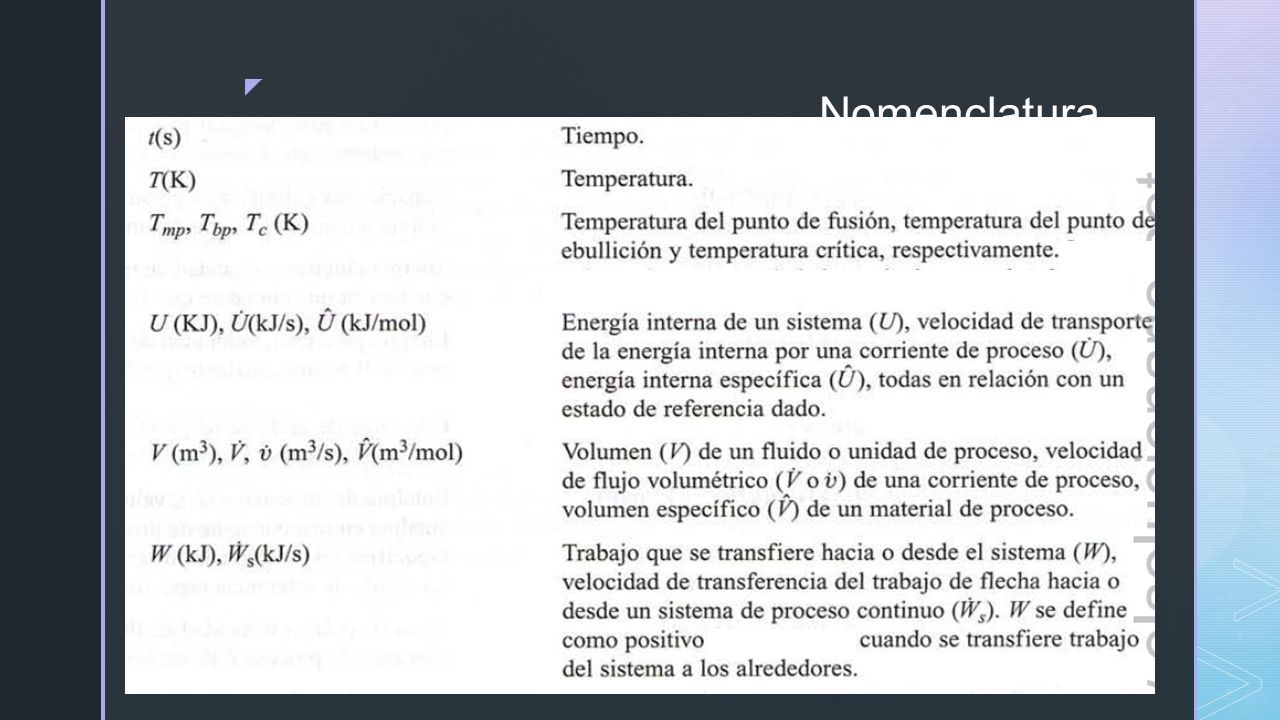

10 

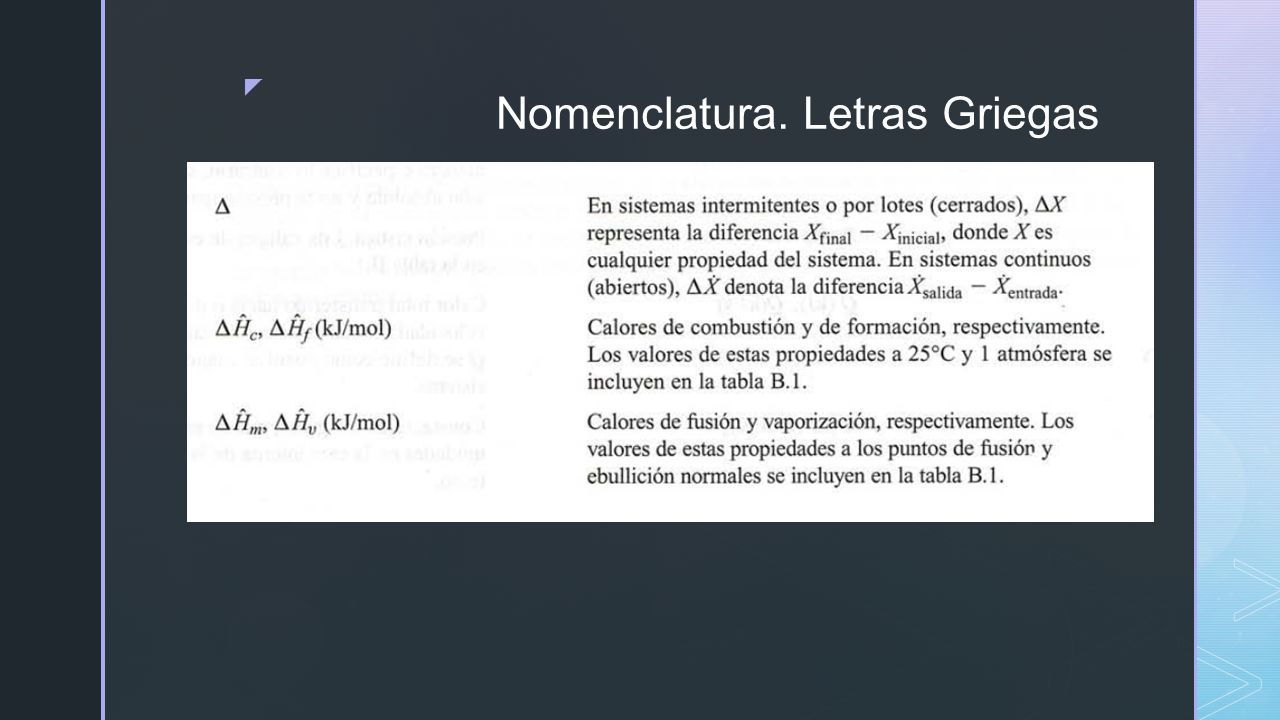

11  Nomenclatura. Letras Griegas

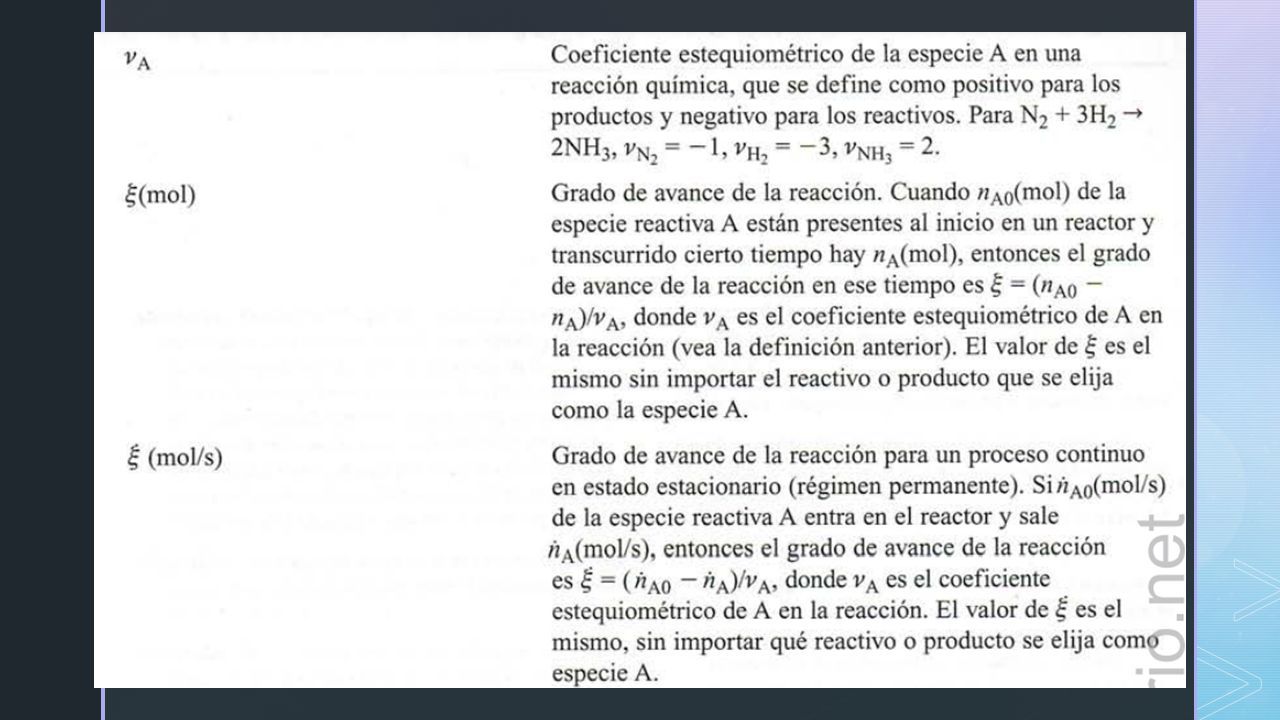

12 

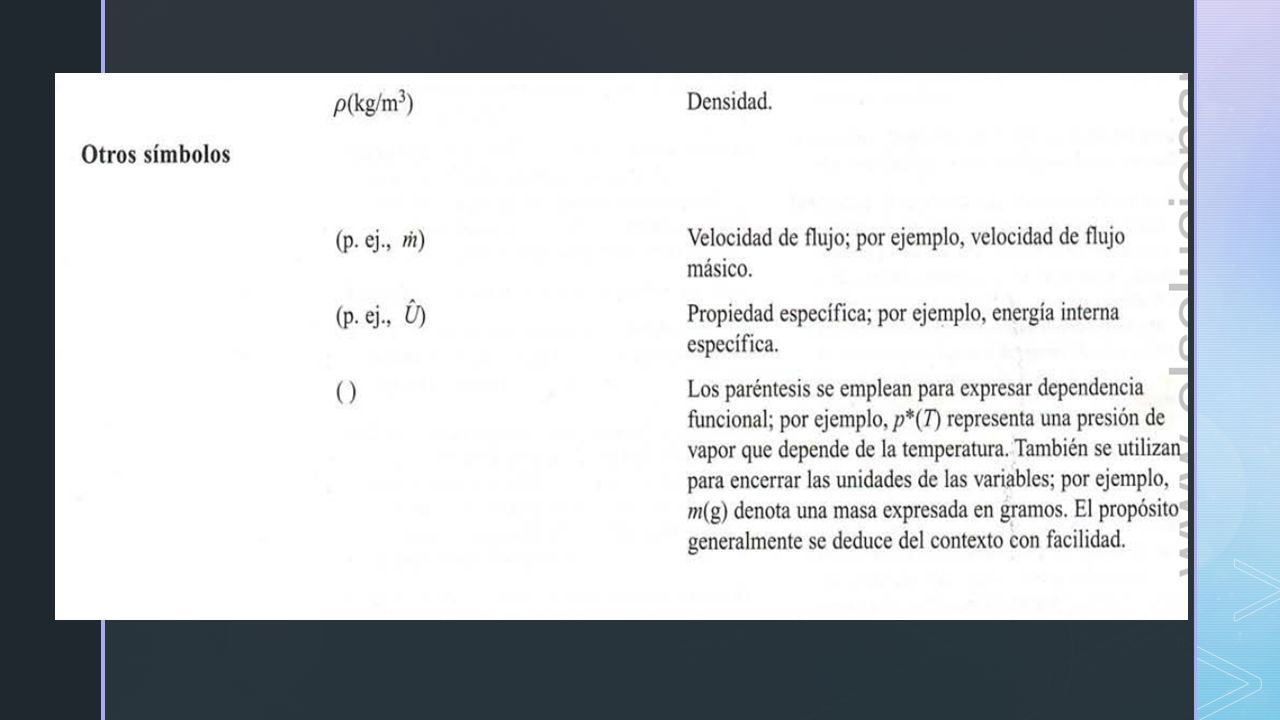

13 

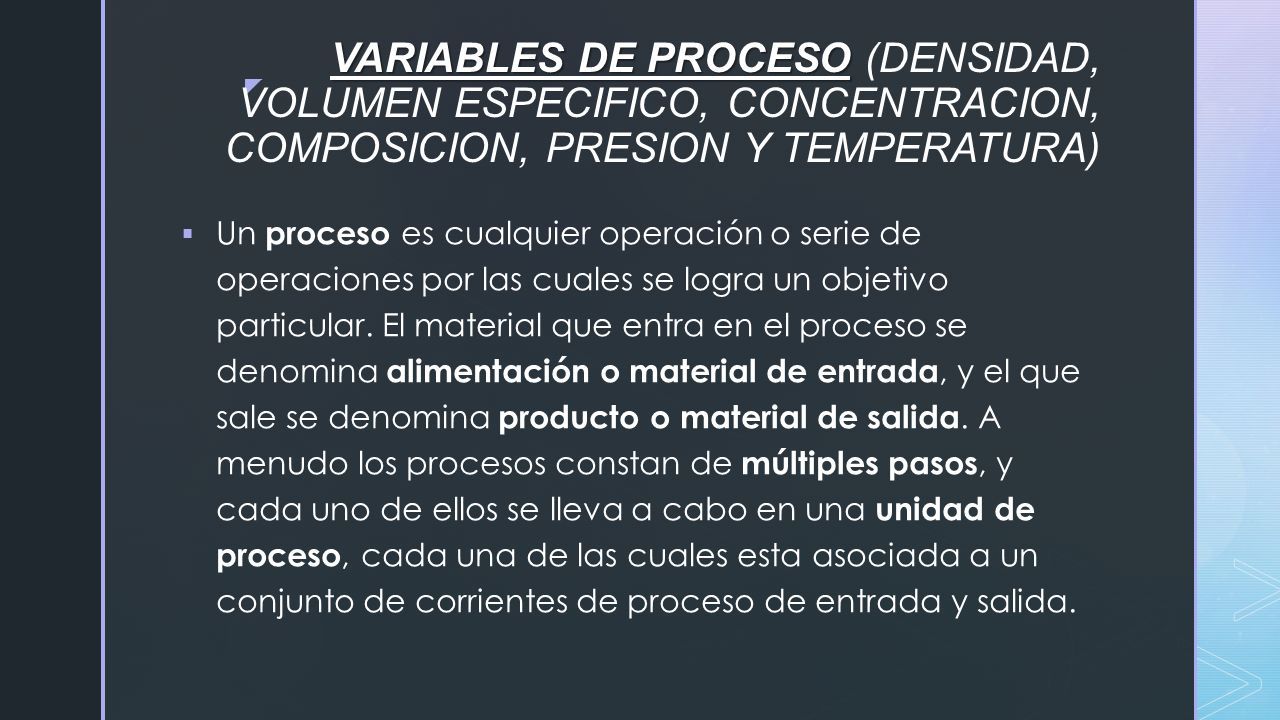

14  VARIABLES DE PROCESO VARIABLES DE PROCESO (DENSIDAD, VOLUMEN ESPECIFICO, CONCENTRACION, COMPOSICION, PRESION Y TEMPERATURA)  Un proceso es cualquier operación o serie de operaciones por las cuales se logra un objetivo particular. El material que entra en el proceso se denomina alimentación o material de entrada, y el que sale se denomina producto o material de salida. A menudo los procesos constan de múltiples pasos, y cada uno de ellos se lleva a cabo en una unidad de proceso, cada una de las cuales esta asociada a un conjunto de corrientes de proceso de entrada y salida.

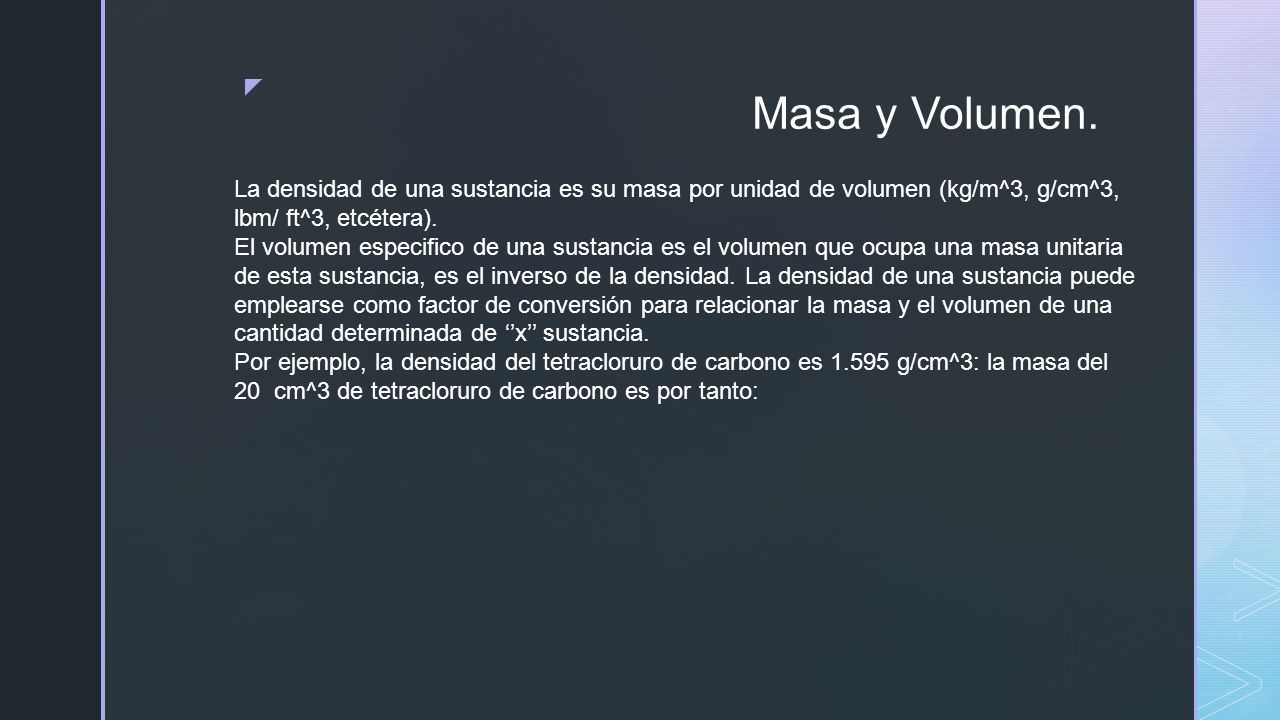

15  Masa y Volumen. La densidad de una sustancia es su masa por unidad de volumen (kg/m^3, g/cm^3, lbm/ ft^3, etcétera). El volumen especifico de una sustancia es el volumen que ocupa una masa unitaria de esta sustancia, es el inverso de la densidad. La densidad de una sustancia puede emplearse como factor de conversión para relacionar la masa y el volumen de una cantidad determinada de ‘’x’’ sustancia. Por ejemplo, la densidad del tetracloruro de carbono es 1.595 g/cm^3: la masa del 20 cm^3 de tetracloruro de carbono es por tanto:

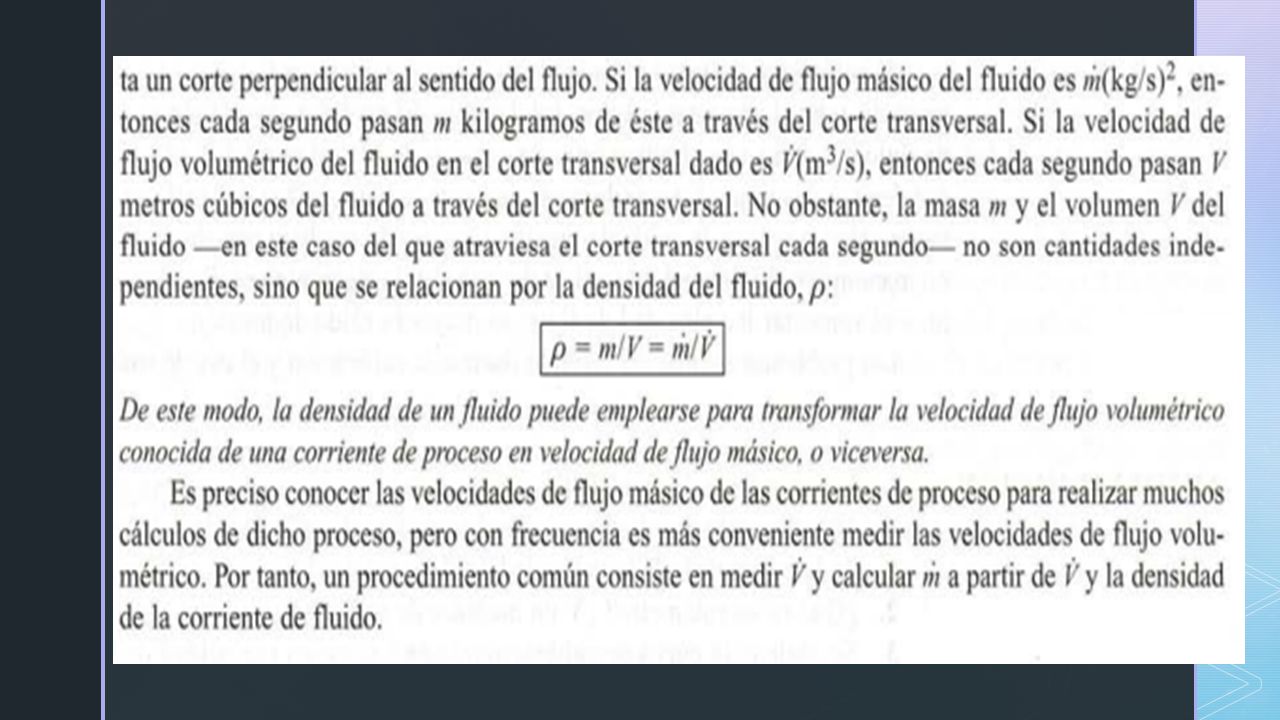

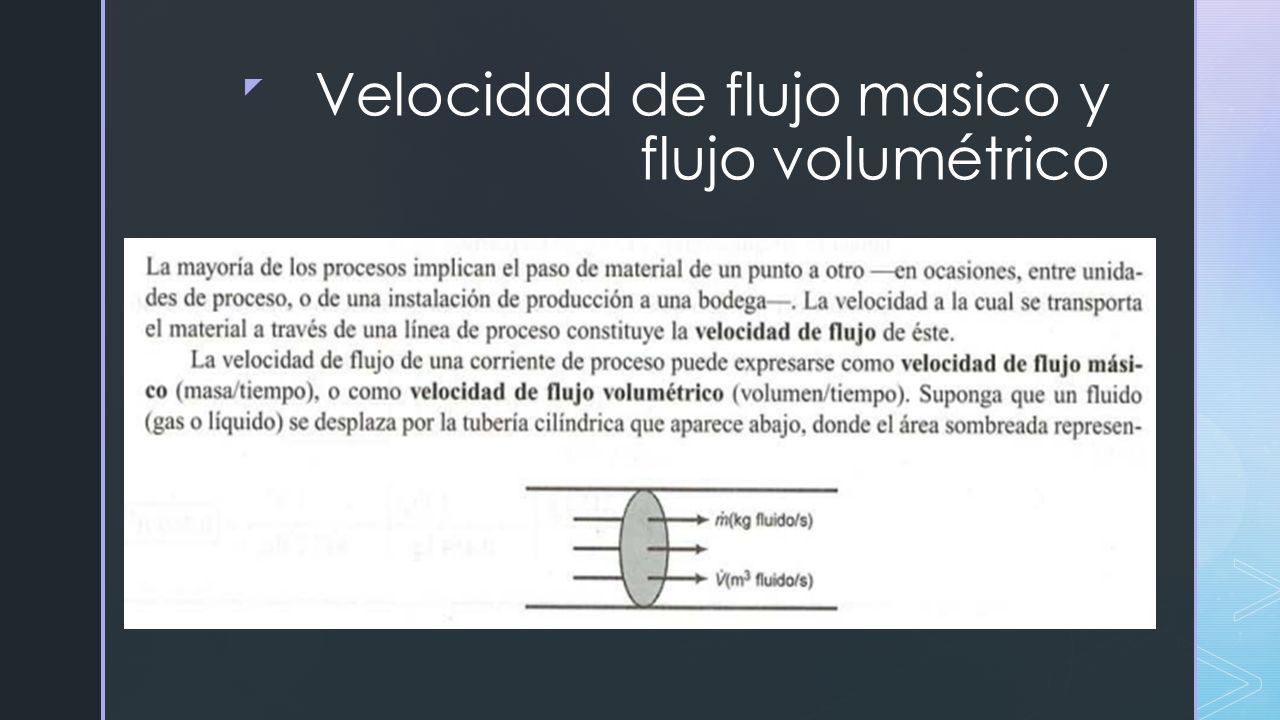

16  Velocidad de flujo masico y flujo volumétrico

17 

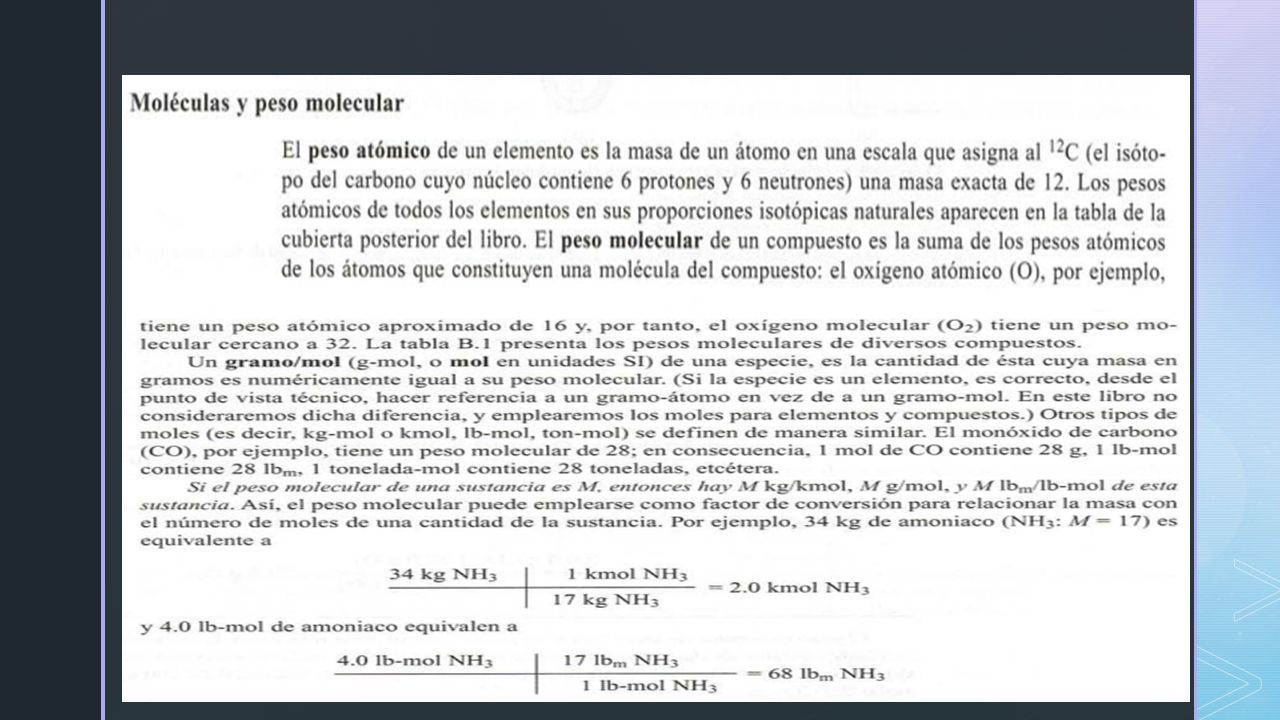

18 

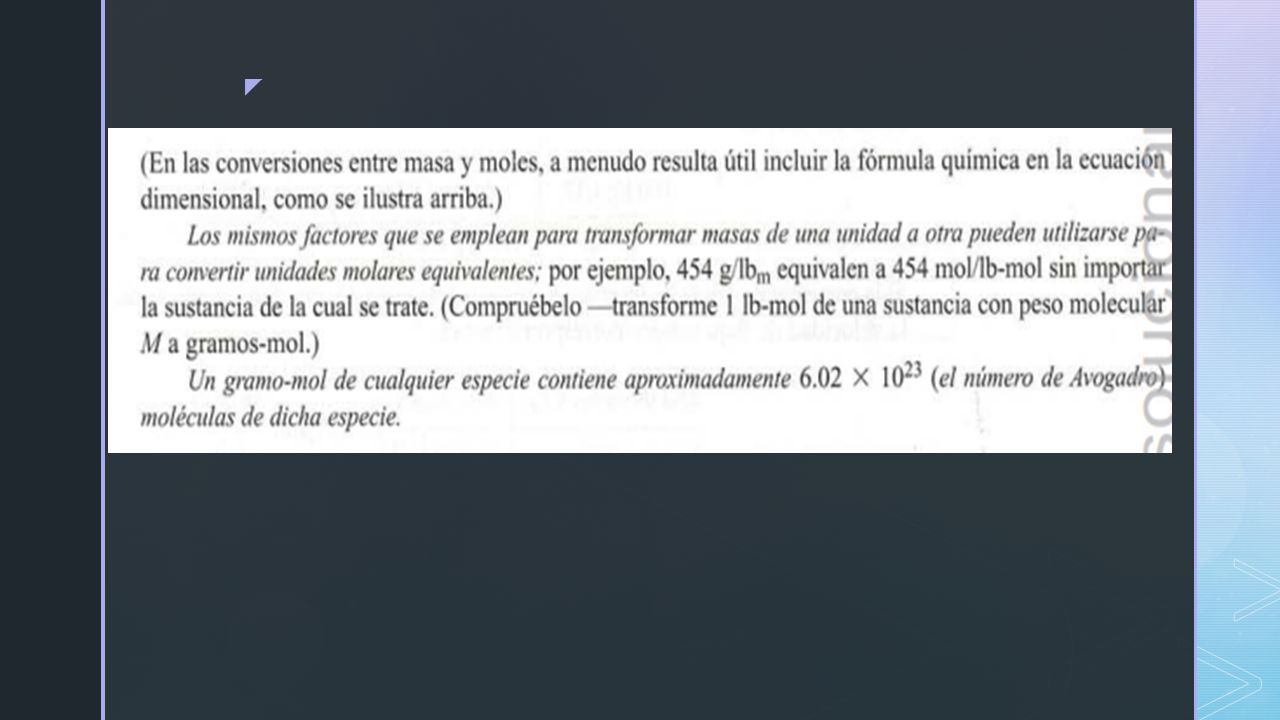

19 

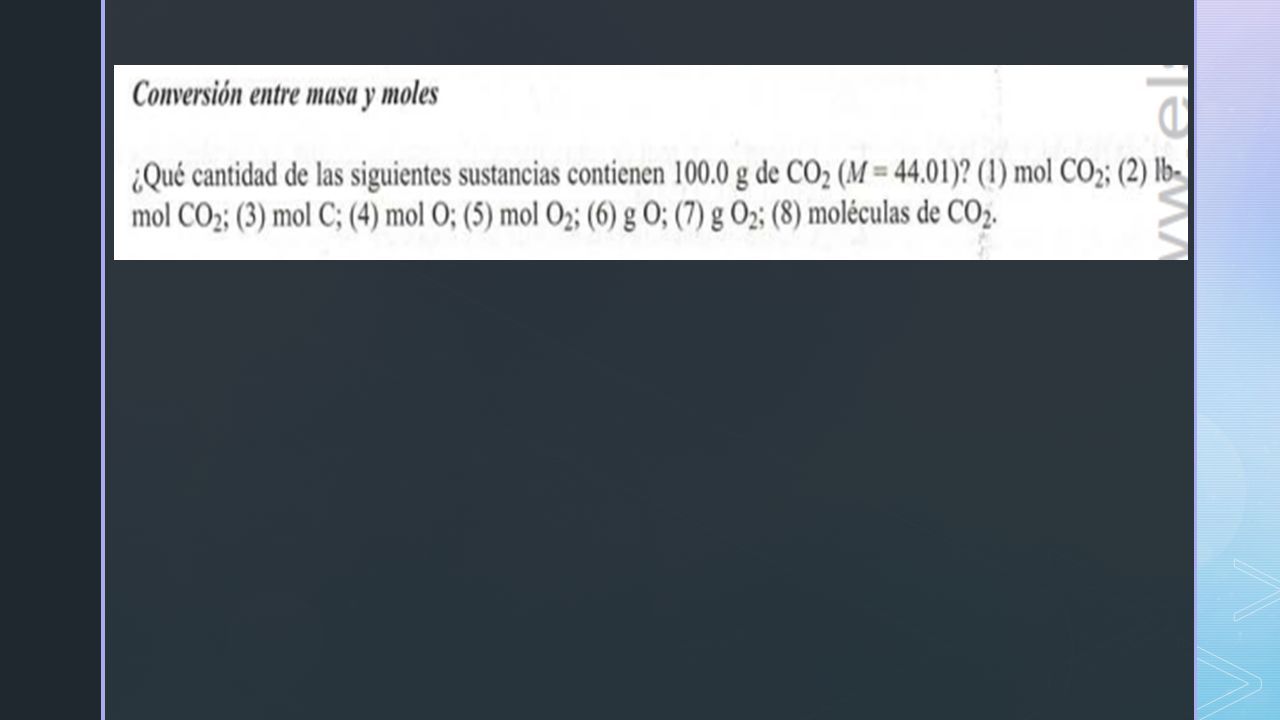

20 

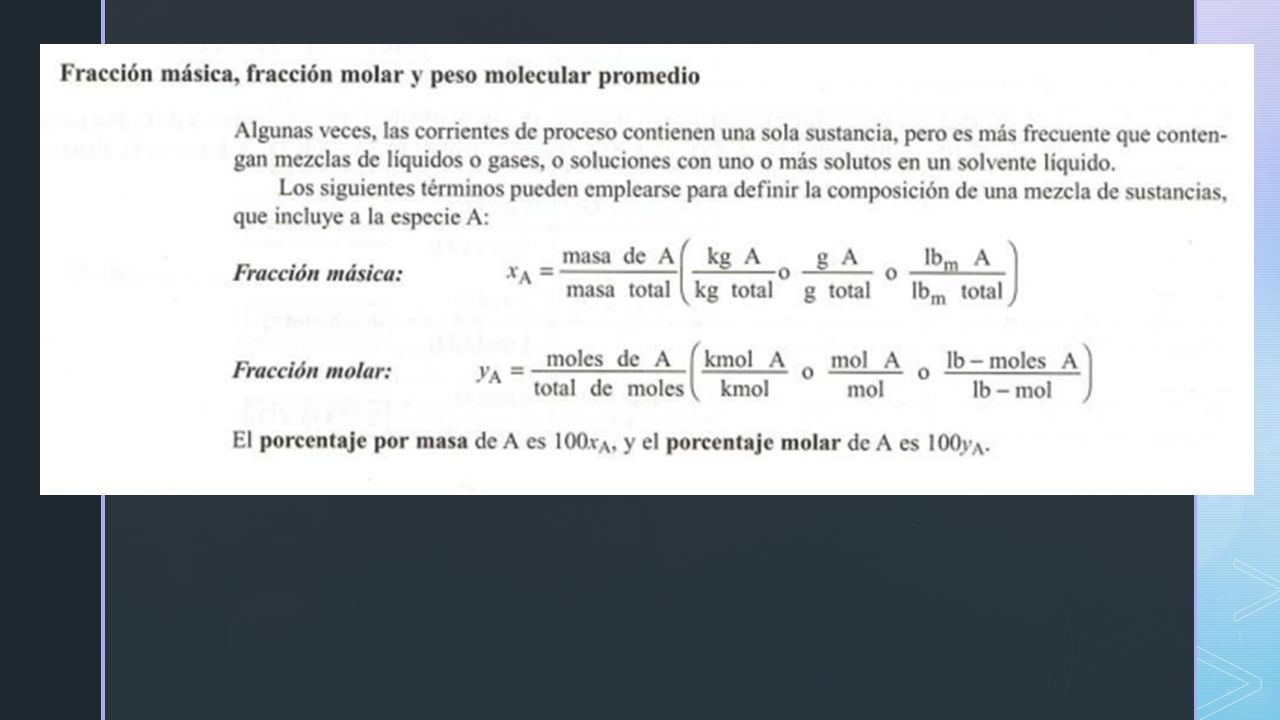

21 

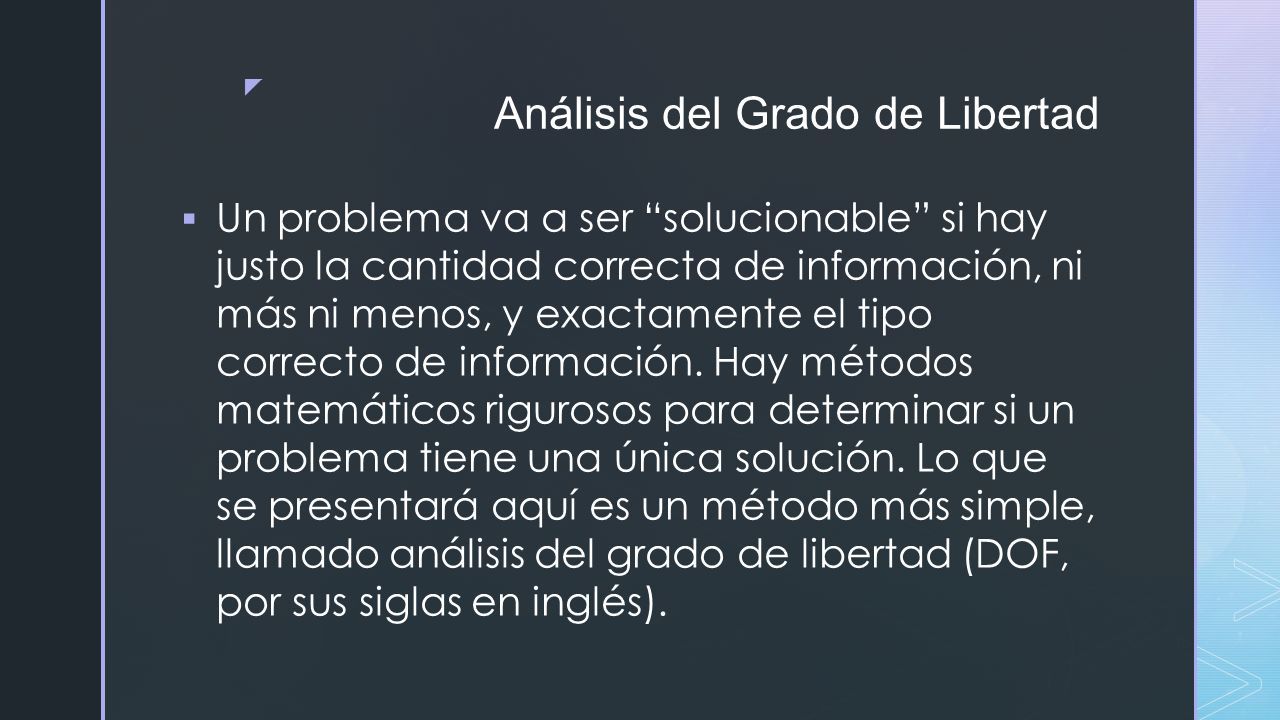

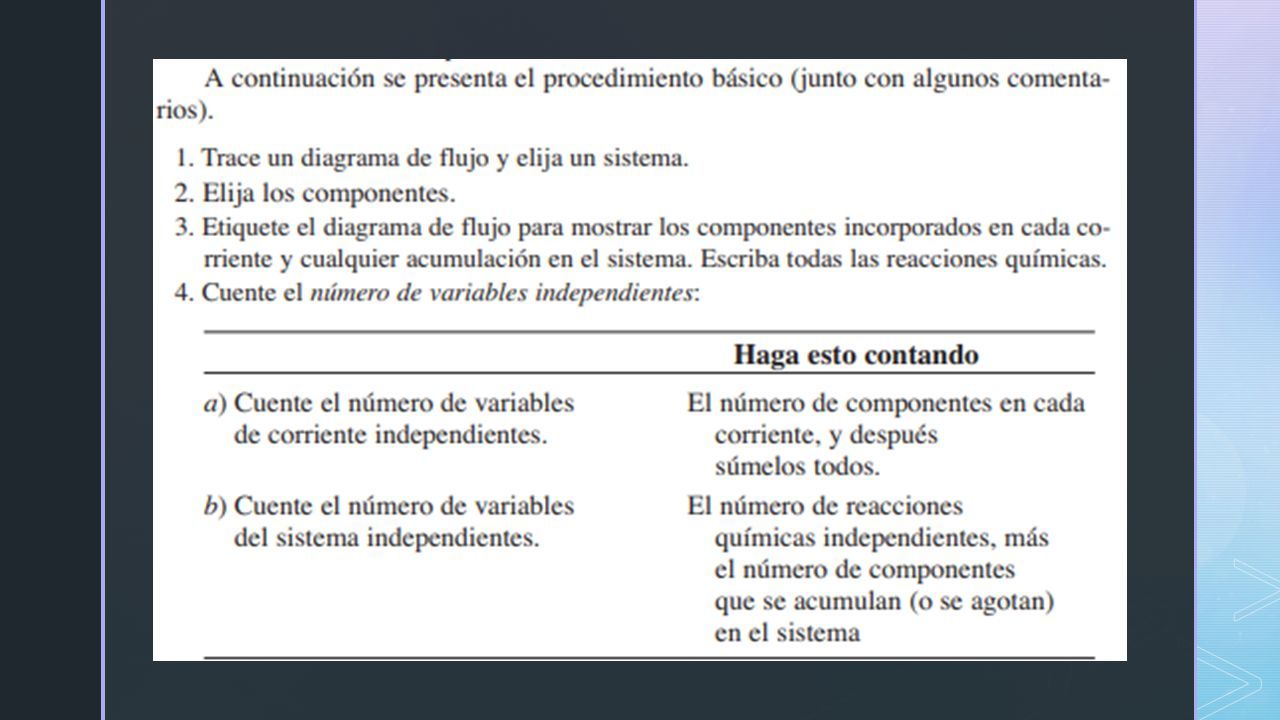

22  Análisis del Grado de Libertad  Un problema va a ser “solucionable” si hay justo la cantidad correcta de información, ni más ni menos, y exactamente el tipo correcto de información. Hay métodos matemáticos rigurosos para determinar si un problema tiene una única solución. Lo que se presentará aquí es un método más simple, llamado análisis del grado de libertad (DOF, por sus siglas en inglés).

23 

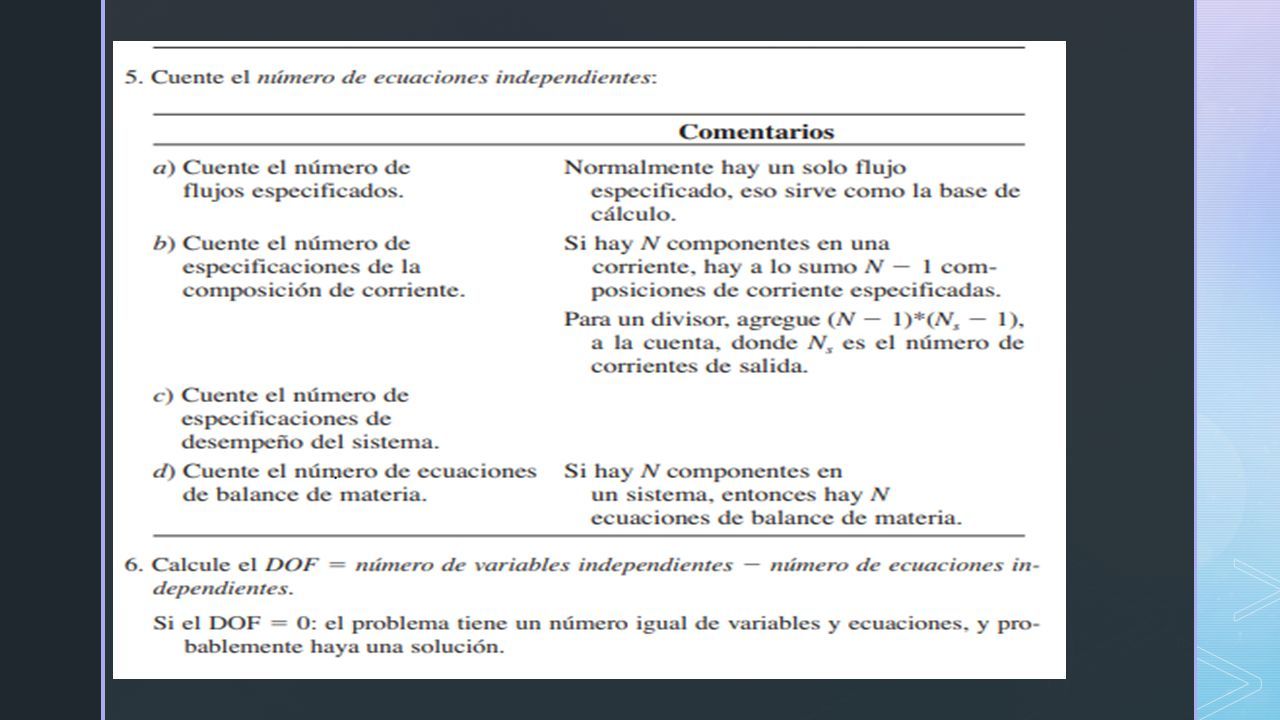

24 
