1 Norma IRAM 4504 FORMATO, ELEMENTOS GRAFICOS Y PLEGADO DE LAMINAS

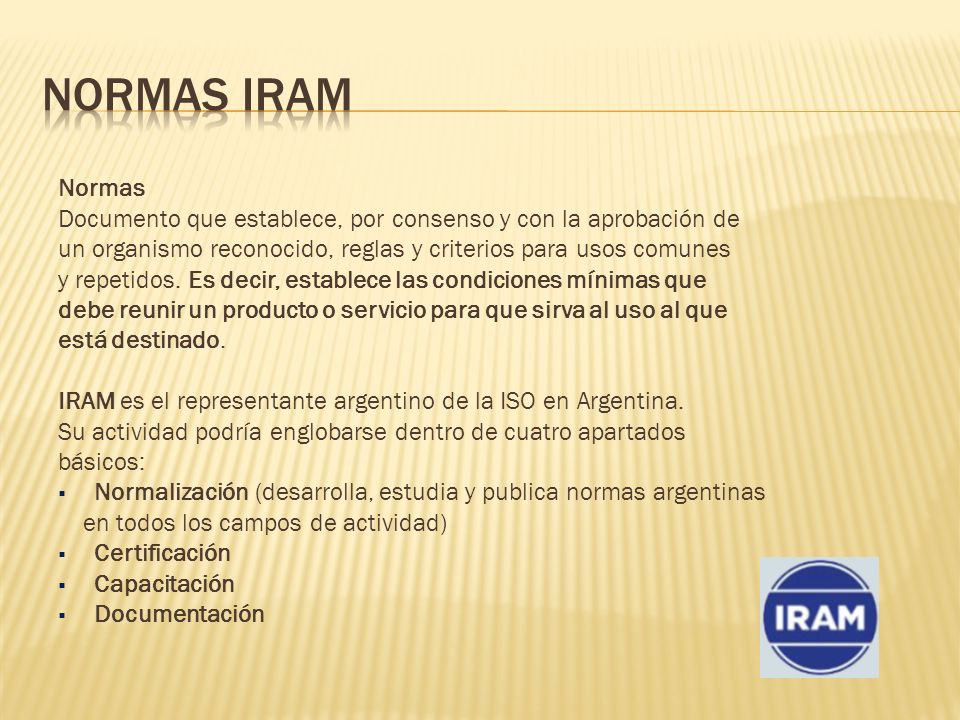

2 Normas Documento que establece, por consenso y con la aprobación de un organismo reconocido, reglas y criterios para usos comunes y repetidos. Es decir, establece las condiciones mínimas que debe reunir un producto o servicio para que sirva al uso al que está destinado. IRAM es el representante argentino de la ISO en Argentina. Su actividad podría englobarse dentro de cuatro apartados básicos:  Normalización (desarrolla, estudia y publica normas argentinas en todos los campos de actividad)  Certificación  Capacitación  Documentación

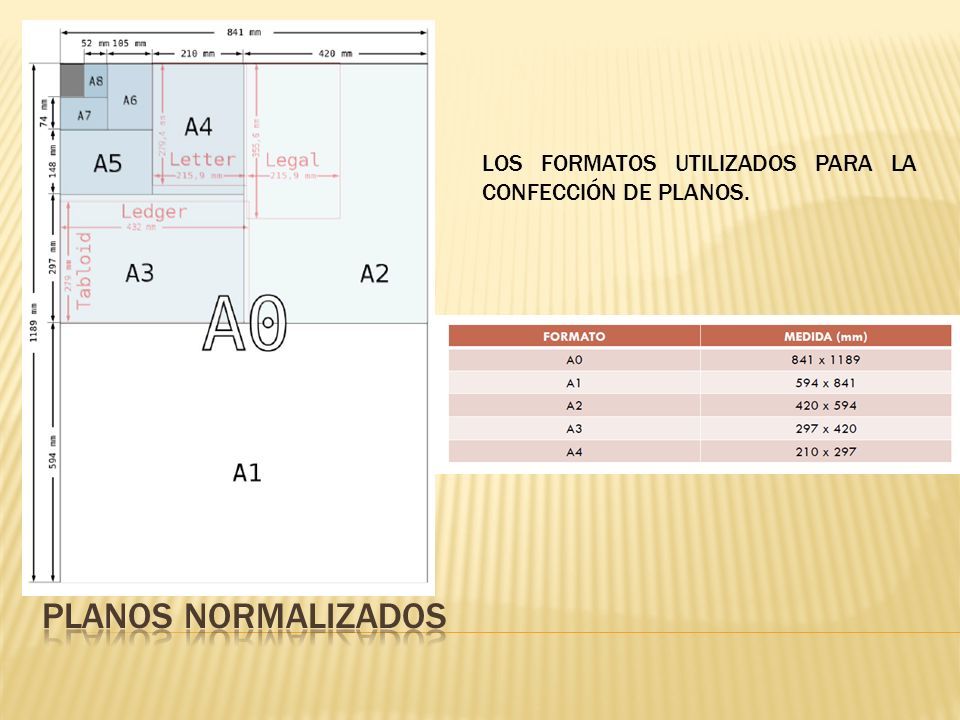

3 LOS FORMATOS UTILIZADOS PARA LA CONFECCIÓN DE PLANOS.

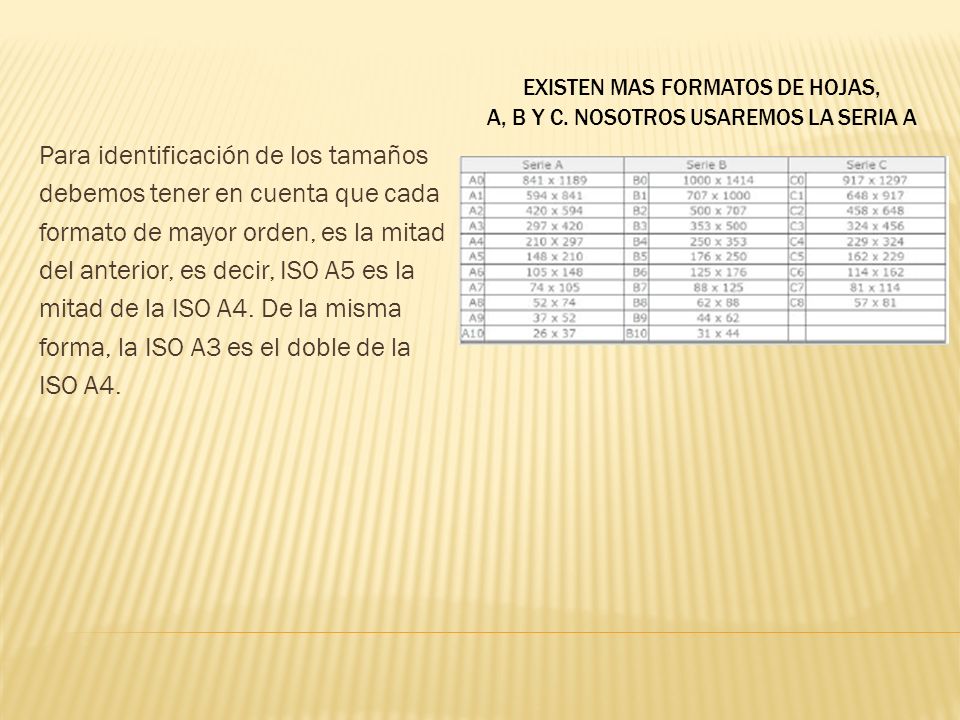

4 EXISTEN MAS FORMATOS DE HOJAS, A, B Y C. NOSOTROS USAREMOS LA SERIA A Para identificación de los tamaños debemos tener en cuenta que cada formato de mayor orden, es la mitad del anterior, es decir, ISO A5 es la mitad de la ISO A4. De la misma forma, la ISO A3 es el doble de la ISO A4.

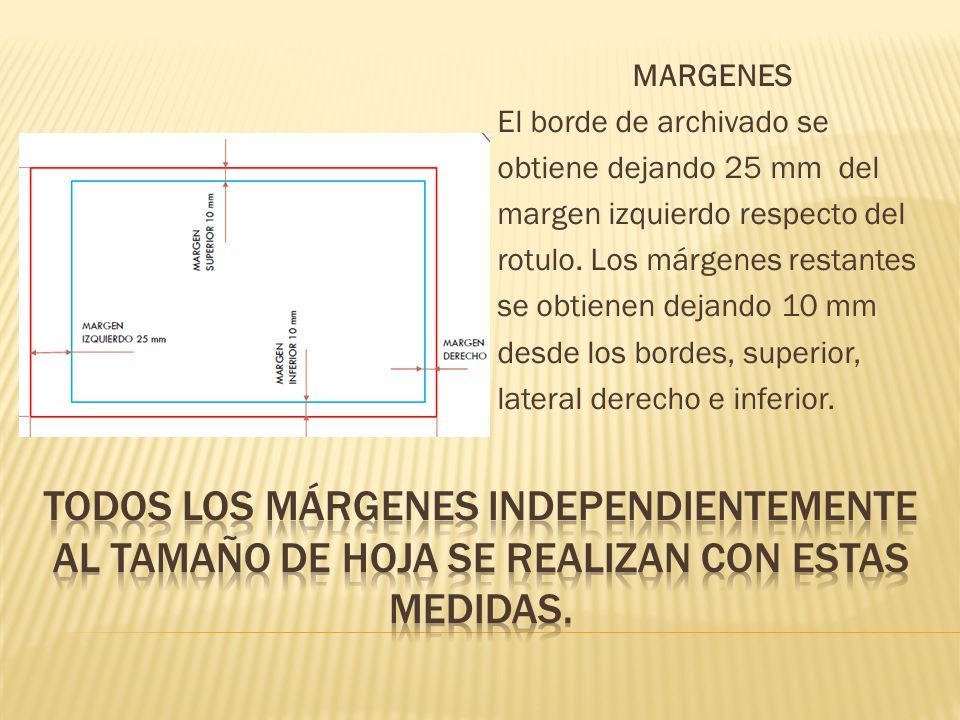

5 MARGENES El borde de archivado se obtiene dejando 25 mm del margen izquierdo respecto del rotulo. Los márgenes restantes se obtienen dejando 10 mm desde los bordes, superior, lateral derecho e inferior.

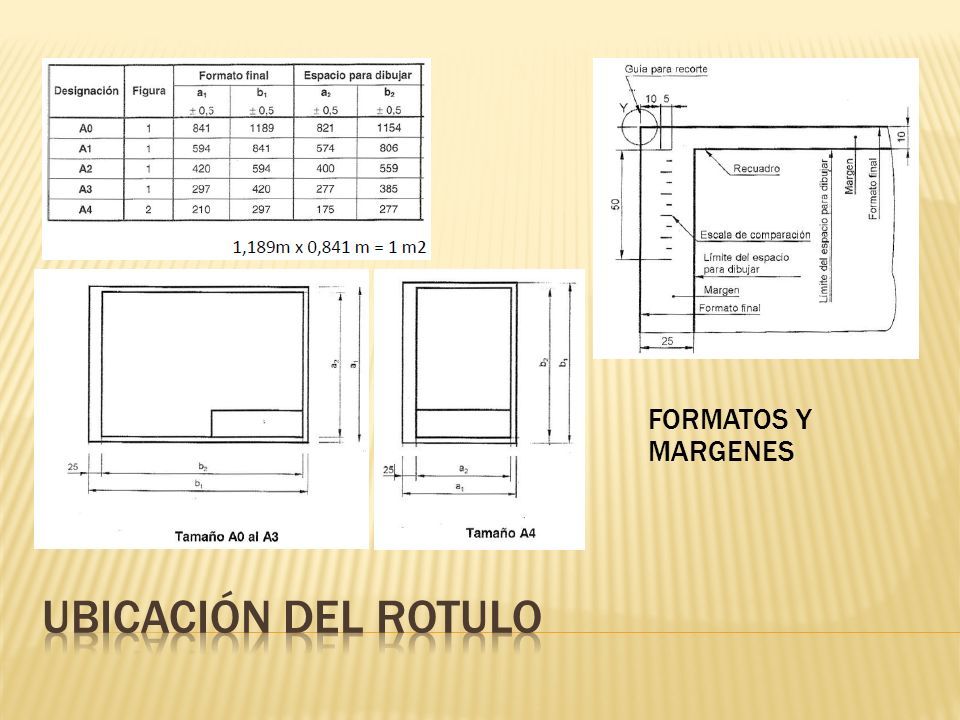

6 FORMATOS Y MARGENES

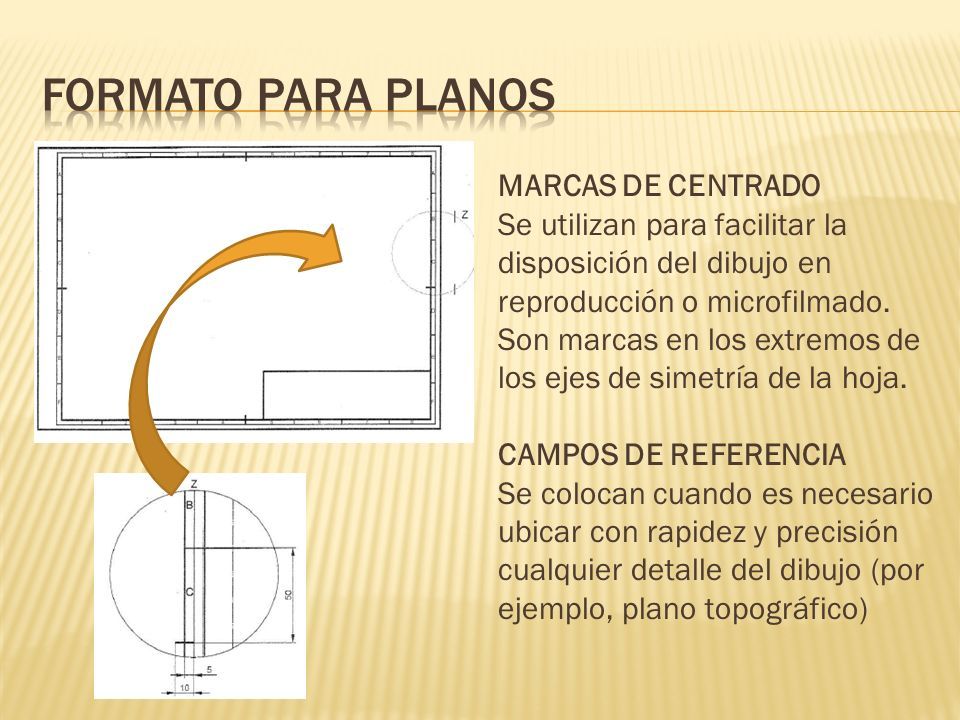

7 MARCAS DE CENTRADO Se utilizan para facilitar la disposición del dibujo en reproducción o microfilmado. Son marcas en los extremos de los ejes de simetría de la hoja. CAMPOS DE REFERENCIA Se colocan cuando es necesario ubicar con rapidez y precisión cualquier detalle del dibujo (por ejemplo, plano topográfico)

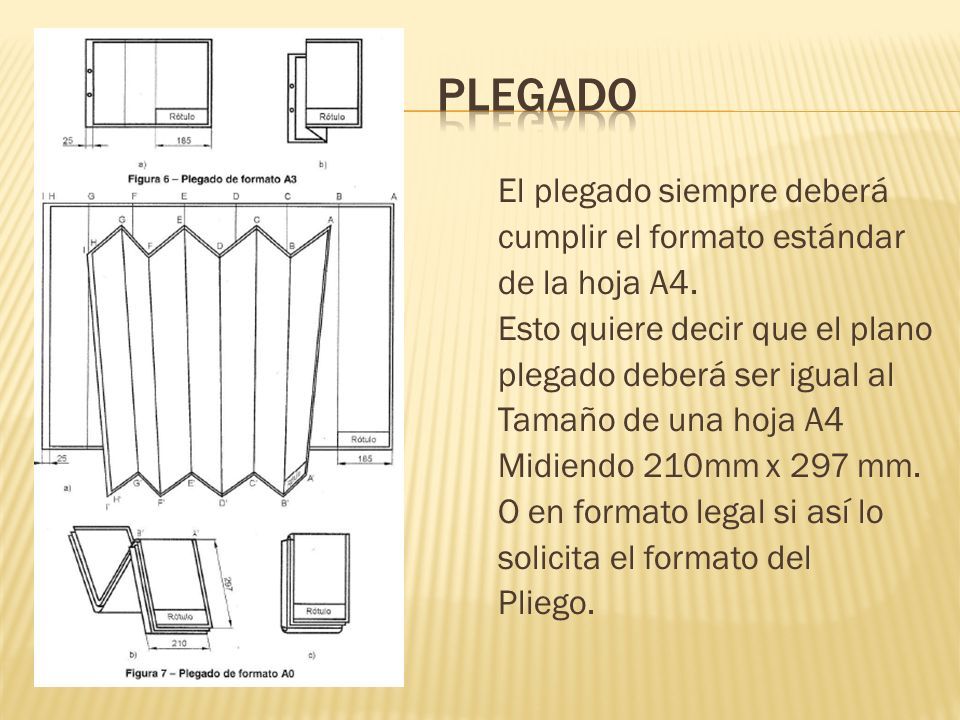

8 El plegado siempre deberá cumplir el formato estándar de la hoja A4. Esto quiere decir que el plano plegado deberá ser igual al Tamaño de una hoja A4 Midiendo 210mm x 297 mm. O en formato legal si así lo solicita el formato del Pliego.

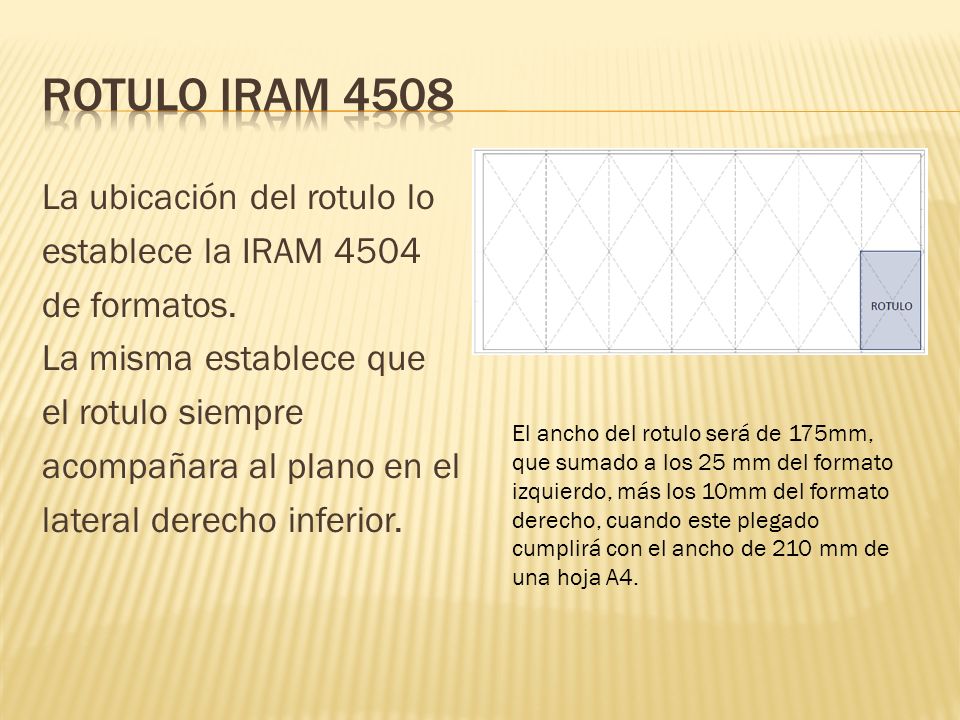

9 La ubicación del rotulo lo establece la IRAM 4504 de formatos. La misma establece que el rotulo siempre acompañara al plano en el lateral derecho inferior. El ancho del rotulo será de 175mm, que sumado a los 25 mm del formato izquierdo, más los 10mm del formato derecho, cuando este plegado cumplirá con el ancho de 210 mm de una hoja A4.

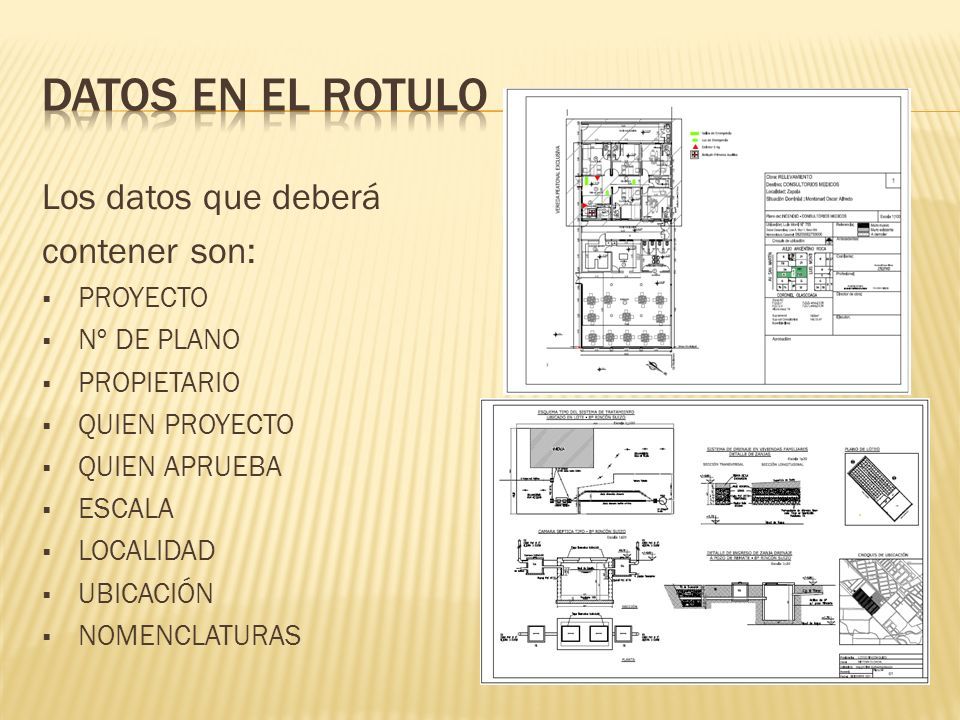

10 Los datos que deberá contener son:  PROYECTO  Nº DE PLANO  PROPIETARIO  QUIEN PROYECTO  QUIEN APRUEBA  ESCALA  LOCALIDAD  UBICACIÓN  NOMENCLATURAS
