1 VIGAS CONTINUAS DE CONCRETO REFORZADO CONTINUAS DE CONCRETO REFORZADO

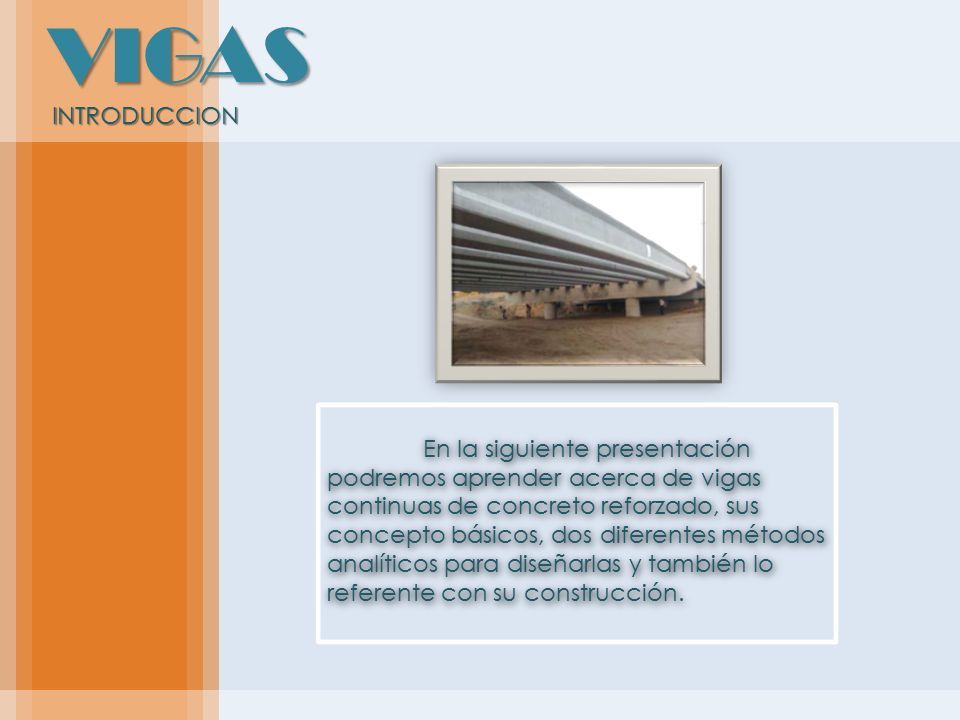

2 VIGAS INTRODUCCION INTRODUCCION En la siguiente presentación podremos aprender acerca de vigas continuas de concreto reforzado, sus concepto básicos, dos diferentes métodos analíticos para diseñarlas y también lo referente con su construcción.

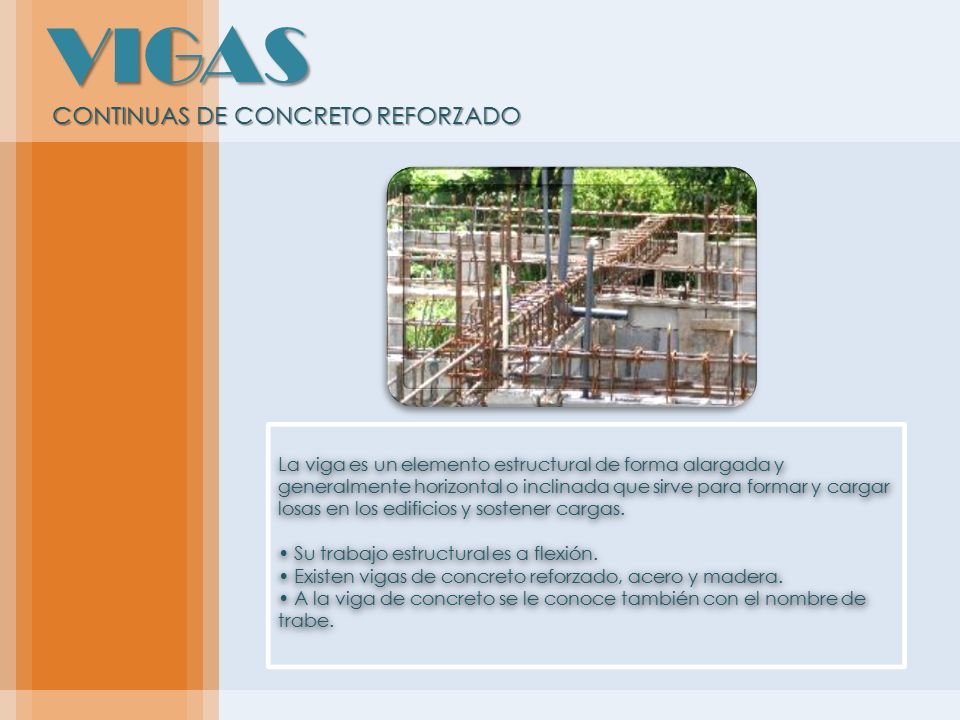

3 VIGAS CONTINUAS DE CONCRETO REFORZADO CONTINUAS DE CONCRETO REFORZADO La viga es un elemento estructural de forma alargada y generalmente horizontal o inclinada que sirve para formar y cargar losas en los edificios y sostener cargas. Su trabajo estructural es a flexión. Existen vigas de concreto reforzado, acero y madera. A la viga de concreto se le conoce también con el nombre de trabe. La viga es un elemento estructural de forma alargada y generalmente horizontal o inclinada que sirve para formar y cargar losas en los edificios y sostener cargas. Su trabajo estructural es a flexión. Existen vigas de concreto reforzado, acero y madera. A la viga de concreto se le conoce también con el nombre de trabe.

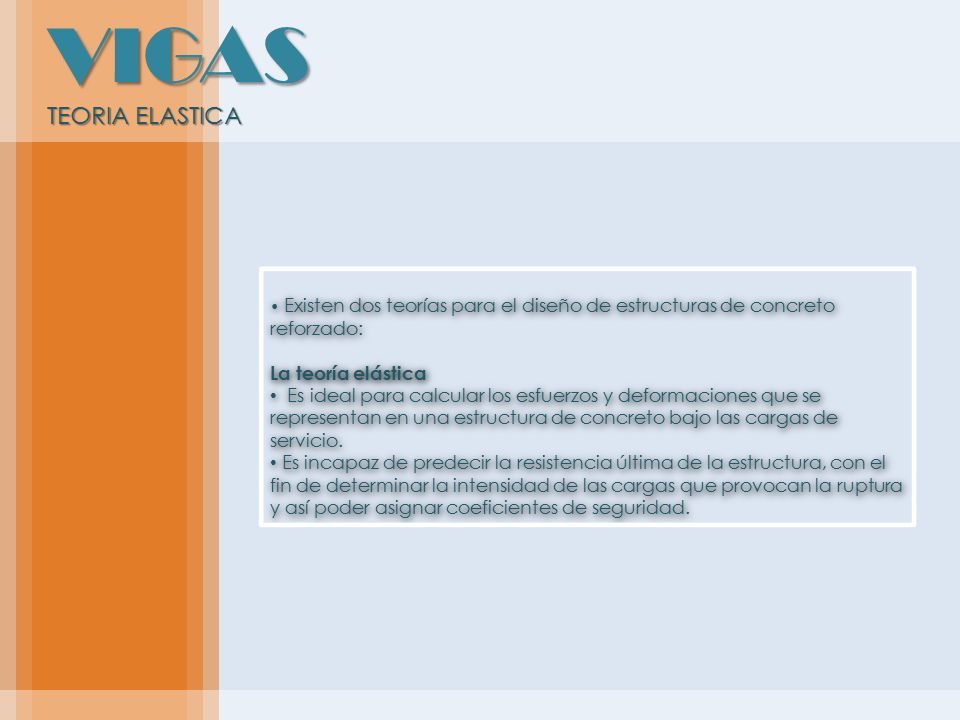

4 VIGAS TEORIA ELASTICA Existen dos teorías para el diseño de estructuras de concreto reforzado: La teoría elástica Es ideal para calcular los esfuerzos y deformaciones que se representan en una estructura de concreto bajo las cargas de servicio. Es incapaz de predecir la resistencia última de la estructura, con el fin de determinar la intensidad de las cargas que provocan la ruptura y así poder asignar coeficientes de seguridad. Existen dos teorías para el diseño de estructuras de concreto reforzado: La teoría elástica Es ideal para calcular los esfuerzos y deformaciones que se representan en una estructura de concreto bajo las cargas de servicio. Es incapaz de predecir la resistencia última de la estructura, con el fin de determinar la intensidad de las cargas que provocan la ruptura y así poder asignar coeficientes de seguridad.

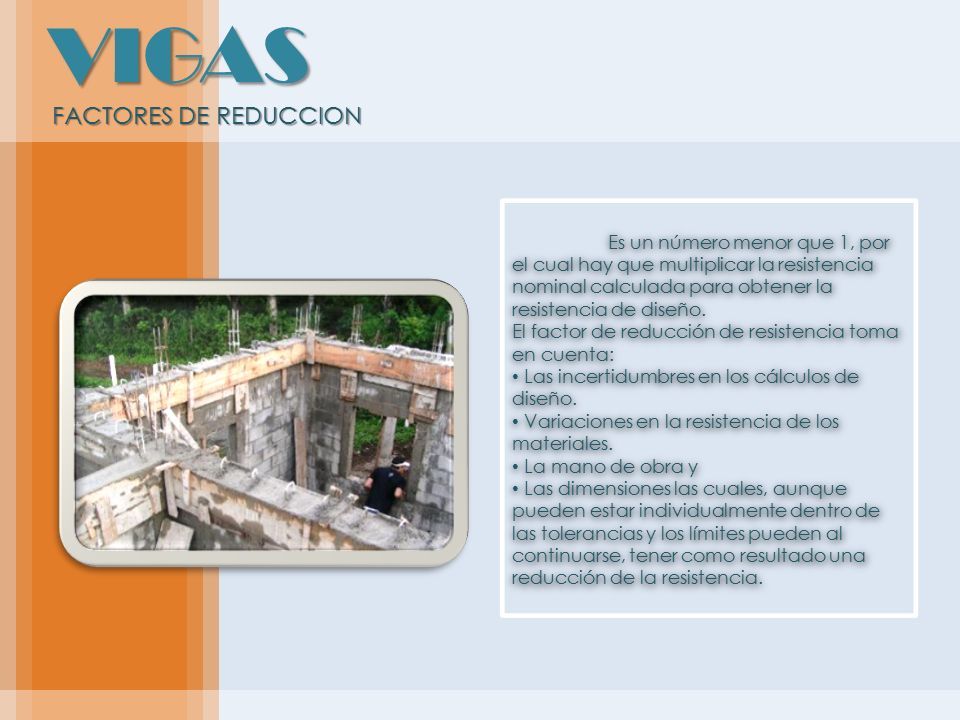

5 VIGAS FACTORES DE REDUCCION FACTORES DE REDUCCION Es un número menor que 1, por el cual hay que multiplicar la resistencia nominal calculada para obtener la resistencia de diseño. El factor de reducción de resistencia toma en cuenta: Las incertidumbres en los cálculos de diseño. Variaciones en la resistencia de los materiales. La mano de obra y Las dimensiones las cuales, aunque pueden estar individualmente dentro de las tolerancias y los límites pueden al continuarse, tener como resultado una reducción de la resistencia. Es un número menor que 1, por el cual hay que multiplicar la resistencia nominal calculada para obtener la resistencia de diseño. El factor de reducción de resistencia toma en cuenta: Las incertidumbres en los cálculos de diseño. Variaciones en la resistencia de los materiales. La mano de obra y Las dimensiones las cuales, aunque pueden estar individualmente dentro de las tolerancias y los límites pueden al continuarse, tener como resultado una reducción de la resistencia.

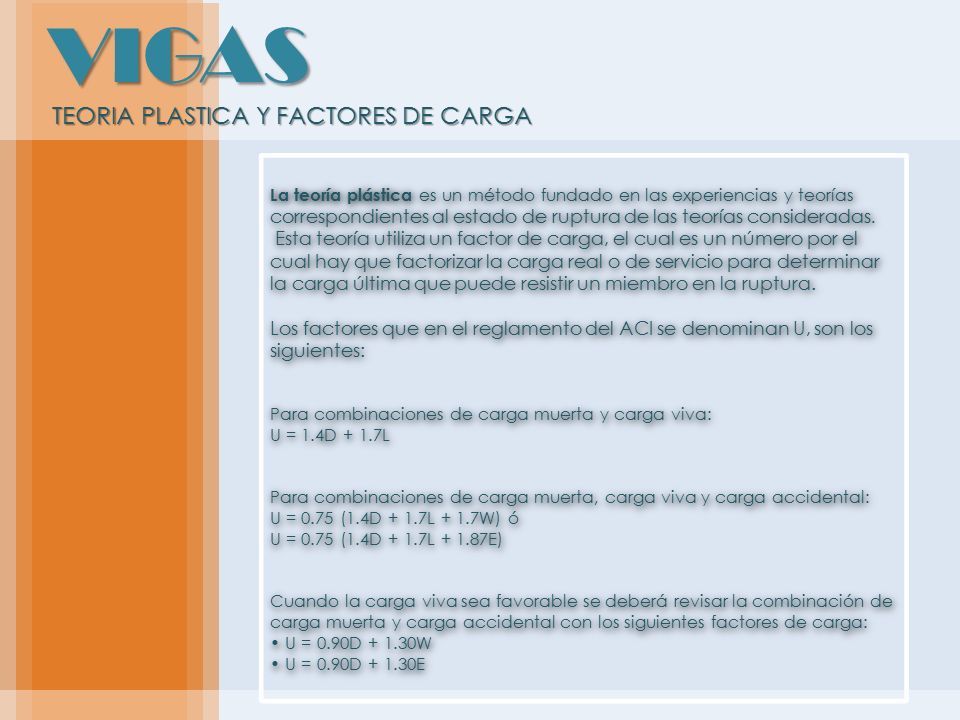

6 VIGAS TEORIA PLASTICA Y FACTORES DE CARGA TEORIA PLASTICA Y FACTORES DE CARGA La teoría plástica es un método fundado en las experiencias y teorías correspondientes al estado de ruptura de las teorías consideradas. Esta teoría utiliza un factor de carga, el cual es un número por el cual hay que factorizar la carga real o de servicio para determinar la carga última que puede resistir un miembro en la ruptura. Los factores que en el reglamento del ACI se denominan U, son los siguientes: Para combinaciones de carga muerta y carga viva: U = 1.4D + 1.7L Para combinaciones de carga muerta, carga viva y carga accidental: U = 0.75 (1.4D + 1.7L + 1.7W) ó U = 0.75 (1.4D + 1.7L + 1.87E) Cuando la carga viva sea favorable se deberá revisar la combinación de carga muerta y carga accidental con los siguientes factores de carga: U = 0.90D + 1.30W U = 0.90D + 1.30E La teoría plástica es un método fundado en las experiencias y teorías correspondientes al estado de ruptura de las teorías consideradas. Esta teoría utiliza un factor de carga, el cual es un número por el cual hay que factorizar la carga real o de servicio para determinar la carga última que puede resistir un miembro en la ruptura. Los factores que en el reglamento del ACI se denominan U, son los siguientes: Para combinaciones de carga muerta y carga viva: U = 1.4D + 1.7L Para combinaciones de carga muerta, carga viva y carga accidental: U = 0.75 (1.4D + 1.7L + 1.7W) ó U = 0.75 (1.4D + 1.7L + 1.87E) Cuando la carga viva sea favorable se deberá revisar la combinación de carga muerta y carga accidental con los siguientes factores de carga: U = 0.90D + 1.30W U = 0.90D + 1.30E

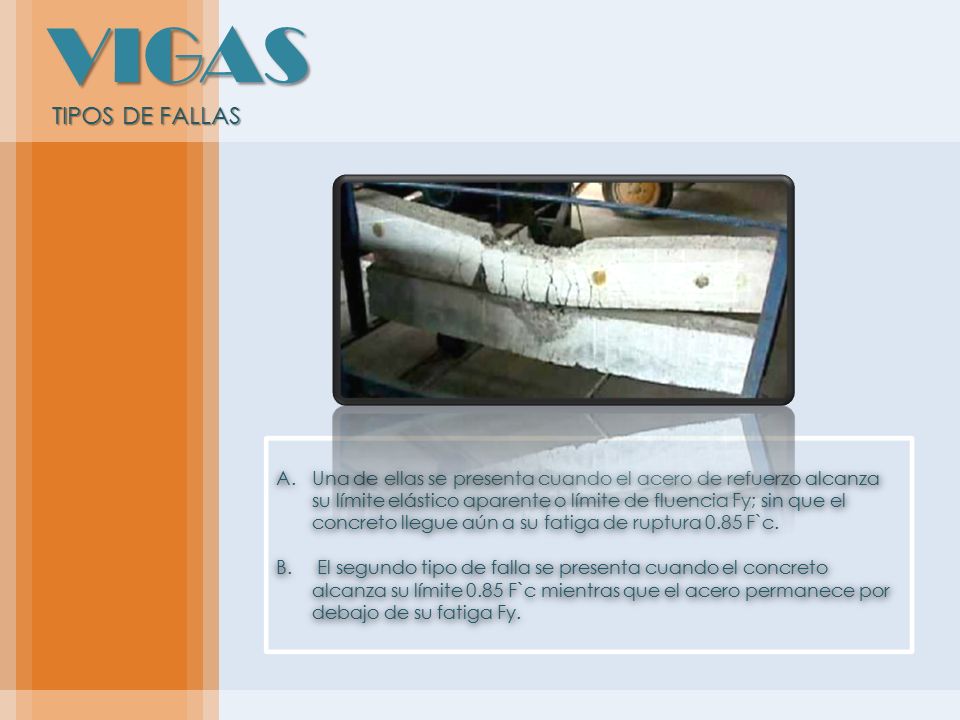

7 VIGAS TIPOS DE FALLAS TIPOS DE FALLAS A.Una de ellas se presenta cuando el acero de refuerzo alcanza su límite elástico aparente o límite de fluencia Fy; sin que el concreto llegue aún a su fatiga de ruptura 0.85 F`c. B. El segundo tipo de falla se presenta cuando el concreto alcanza su límite 0.85 F`c mientras que el acero permanece por debajo de su fatiga Fy. A.Una de ellas se presenta cuando el acero de refuerzo alcanza su límite elástico aparente o límite de fluencia Fy; sin que el concreto llegue aún a su fatiga de ruptura 0.85 F`c. B. El segundo tipo de falla se presenta cuando el concreto alcanza su límite 0.85 F`c mientras que el acero permanece por debajo de su fatiga Fy.

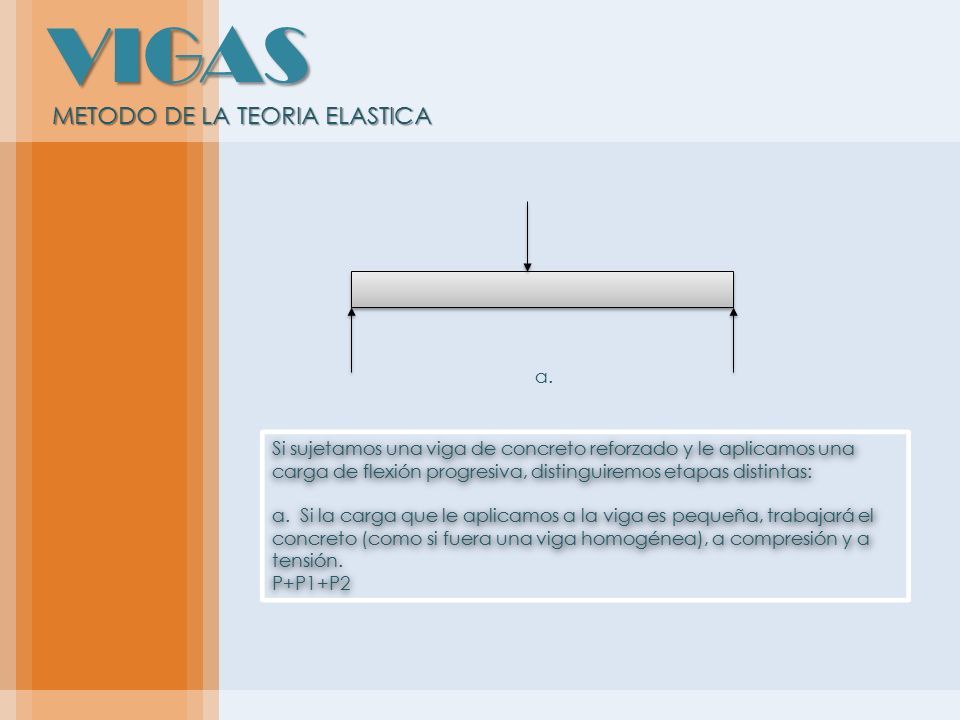

8 VIGAS METODO DE LA TEORIA ELASTICA METODO DE LA TEORIA ELASTICA Si sujetamos una viga de concreto reforzado y le aplicamos una carga de flexión progresiva, distinguiremos etapas distintas: a. Si la carga que le aplicamos a la viga es pequeña, trabajará el concreto (como si fuera una viga homogénea), a compresión y a tensión. P+P1+P2 Si sujetamos una viga de concreto reforzado y le aplicamos una carga de flexión progresiva, distinguiremos etapas distintas: a. Si la carga que le aplicamos a la viga es pequeña, trabajará el concreto (como si fuera una viga homogénea), a compresión y a tensión. P+P1+P2 a.

9 VIGAS METODO DE LA TEORIA ELASTICA METODO DE LA TEORIA ELASTICA b. Al irle aplicando más carga a la viga ésta empezará a deformarse aumentando las fatigas de compresión y de tensión hasta que llegará un momento en que el material alcanza su límite elástico. La primera grieta aparece en el centro de la viga y se van multiplicando en número y profundidad conforme se va incrementando la carga. Estas grietas se van abriendo cada vez más. b.

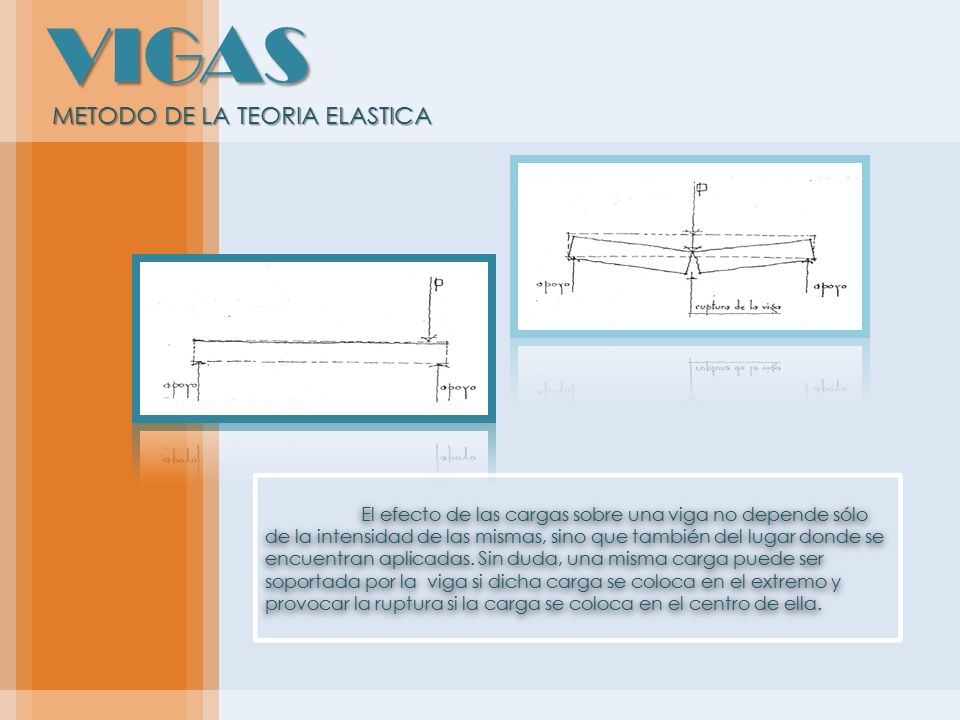

10 VIGAS METODO DE LA TEORIA ELASTICA METODO DE LA TEORIA ELASTICA El efecto de las cargas sobre una viga no depende sólo de la intensidad de las mismas, sino que también del lugar donde se encuentran aplicadas. Sin duda, una misma carga puede ser soportada por la viga si dicha carga se coloca en el extremo y provocar la ruptura si la carga se coloca en el centro de ella. El efecto de las cargas sobre una viga no depende sólo de la intensidad de las mismas, sino que también del lugar donde se encuentran aplicadas. Sin duda, una misma carga puede ser soportada por la viga si dicha carga se coloca en el extremo y provocar la ruptura si la carga se coloca en el centro de ella.

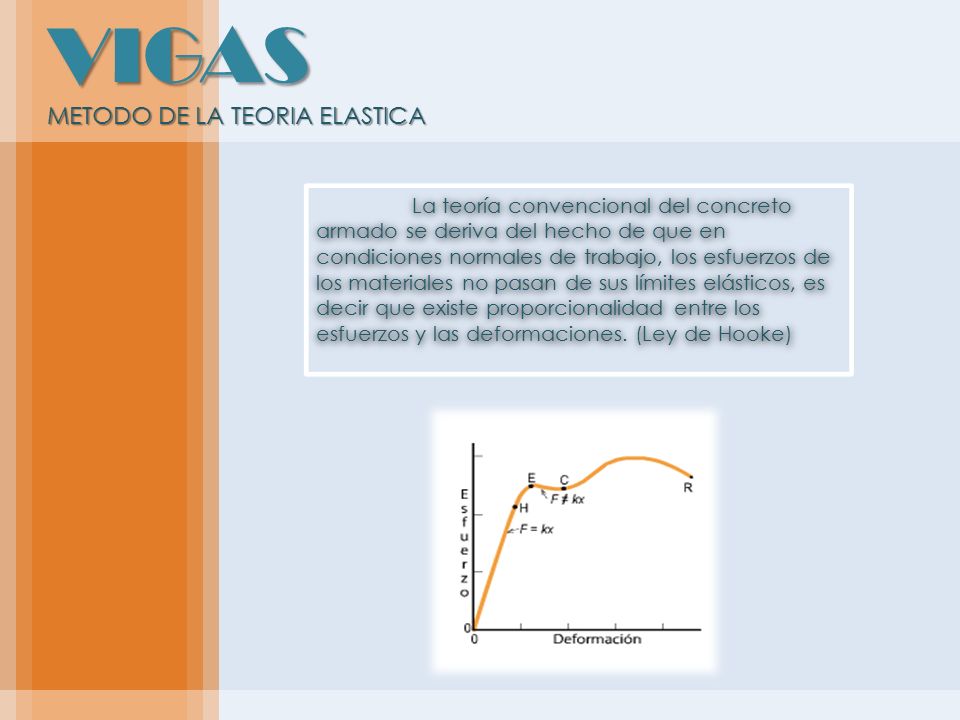

11 VIGAS METODO DE LA TEORIA ELASTICA La teoría convencional del concreto armado se deriva del hecho de que en condiciones normales de trabajo, los esfuerzos de los materiales no pasan de sus límites elásticos, es decir que existe proporcionalidad entre los esfuerzos y las deformaciones. (Ley de Hooke)

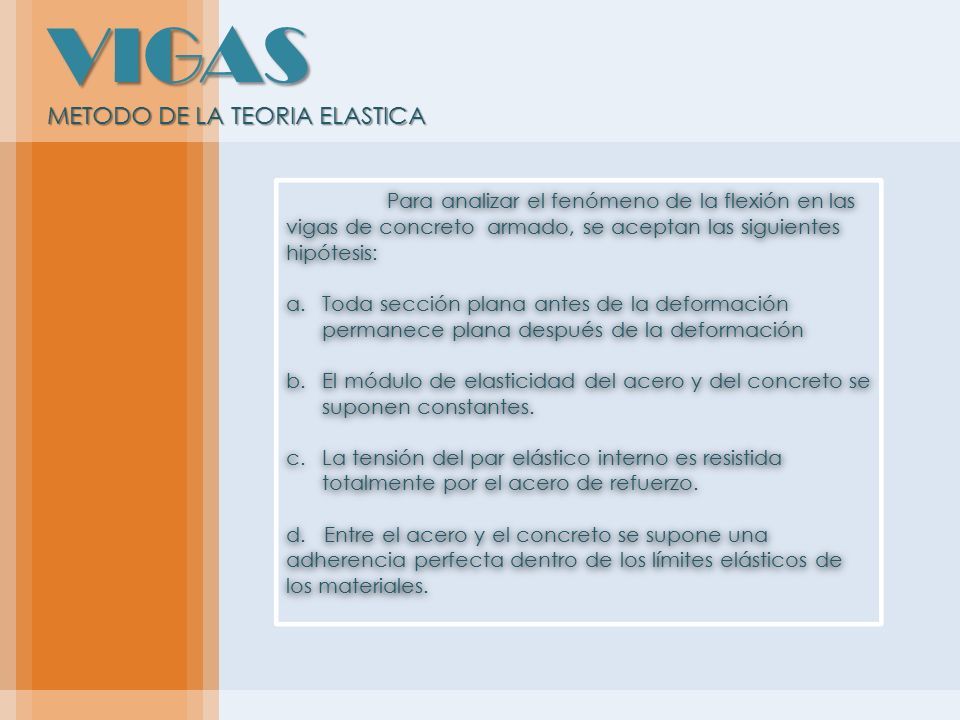

12 VIGAS METODO DE LA TEORIA ELASTICA Para analizar el fenómeno de la flexión en las vigas de concreto armado, se aceptan las siguientes hipótesis: a.Toda sección plana antes de la deformación permanece plana después de la deformación b.El módulo de elasticidad del acero y del concreto se suponen constantes. c.La tensión del par elástico interno es resistida totalmente por el acero de refuerzo. d. Entre el acero y el concreto se supone una adherencia perfecta dentro de los límites elásticos de los materiales. Para analizar el fenómeno de la flexión en las vigas de concreto armado, se aceptan las siguientes hipótesis: a.Toda sección plana antes de la deformación permanece plana después de la deformación b.El módulo de elasticidad del acero y del concreto se suponen constantes. c.La tensión del par elástico interno es resistida totalmente por el acero de refuerzo. d. Entre el acero y el concreto se supone una adherencia perfecta dentro de los límites elásticos de los materiales.

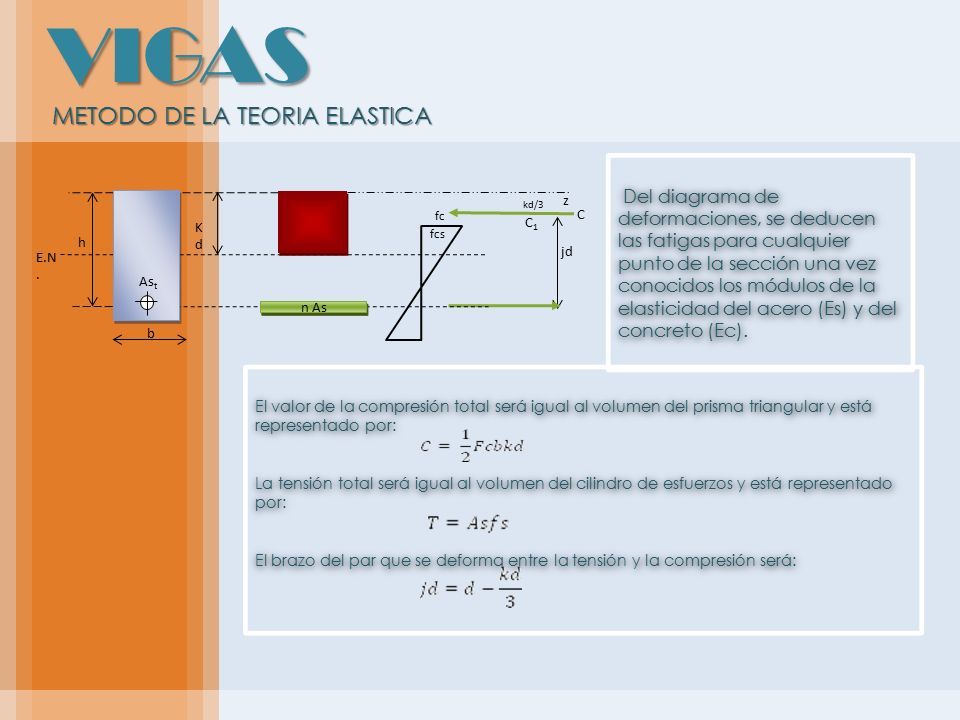

13 VIGAS METODO DE LA TEORIA ELASTICA METODO DE LA TEORIA ELASTICA El valor de la compresión total será igual al volumen del prisma triangular y está representado por: La tensión total será igual al volumen del cilindro de esfuerzos y está representado por: El brazo del par que se deforma entre la tensión y la compresión será: El valor de la compresión total será igual al volumen del prisma triangular y está representado por: La tensión total será igual al volumen del cilindro de esfuerzos y está representado por: El brazo del par que se deforma entre la tensión y la compresión será: Del diagrama de deformaciones, se deducen las fatigas para cualquier punto de la sección una vez conocidos los módulos de la elasticidad del acero (Es) y del concreto (Ec). fc fcs C1C1 kd/3 E.N. b h z jd C KdKd n As As t

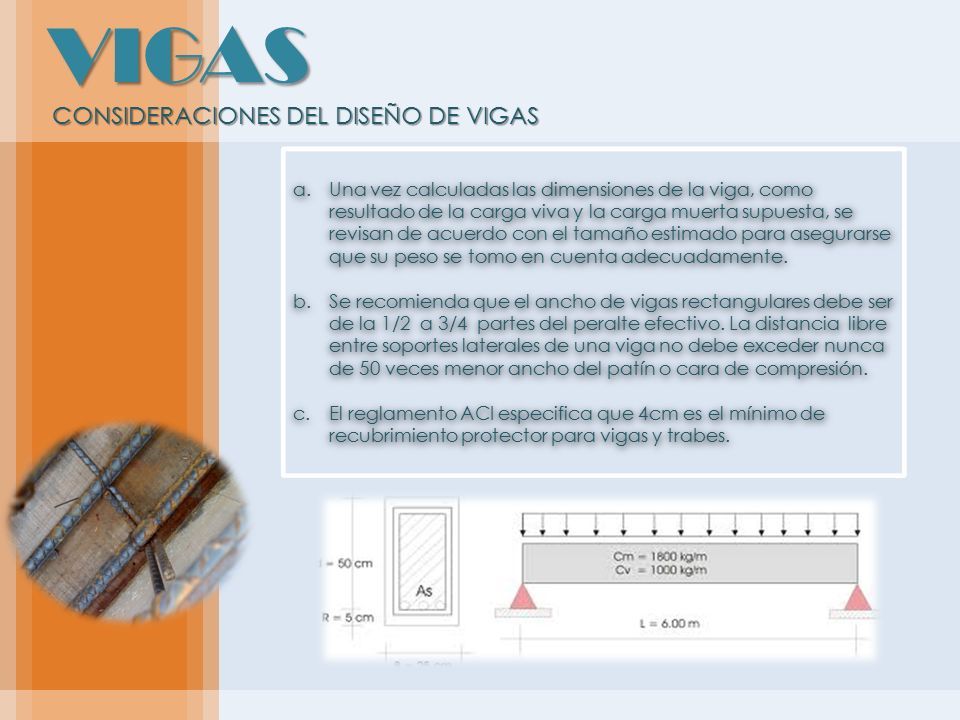

14 VIGAS CONSIDERACIONES DEL DISEÑO DE VIGAS CONSIDERACIONES DEL DISEÑO DE VIGAS a.Una vez calculadas las dimensiones de la viga, como resultado de la carga viva y la carga muerta supuesta, se revisan de acuerdo con el tamaño estimado para asegurarse que su peso se tomo en cuenta adecuadamente. b.Se recomienda que el ancho de vigas rectangulares debe ser de la 1/2 a 3/4 partes del peralte efectivo. La distancia libre entre soportes laterales de una viga no debe exceder nunca de 50 veces menor ancho del patín o cara de compresión. c.El reglamento ACI especifica que 4cm es el mínimo de recubrimiento protector para vigas y trabes. a.Una vez calculadas las dimensiones de la viga, como resultado de la carga viva y la carga muerta supuesta, se revisan de acuerdo con el tamaño estimado para asegurarse que su peso se tomo en cuenta adecuadamente. b.Se recomienda que el ancho de vigas rectangulares debe ser de la 1/2 a 3/4 partes del peralte efectivo. La distancia libre entre soportes laterales de una viga no debe exceder nunca de 50 veces menor ancho del patín o cara de compresión. c.El reglamento ACI especifica que 4cm es el mínimo de recubrimiento protector para vigas y trabes.

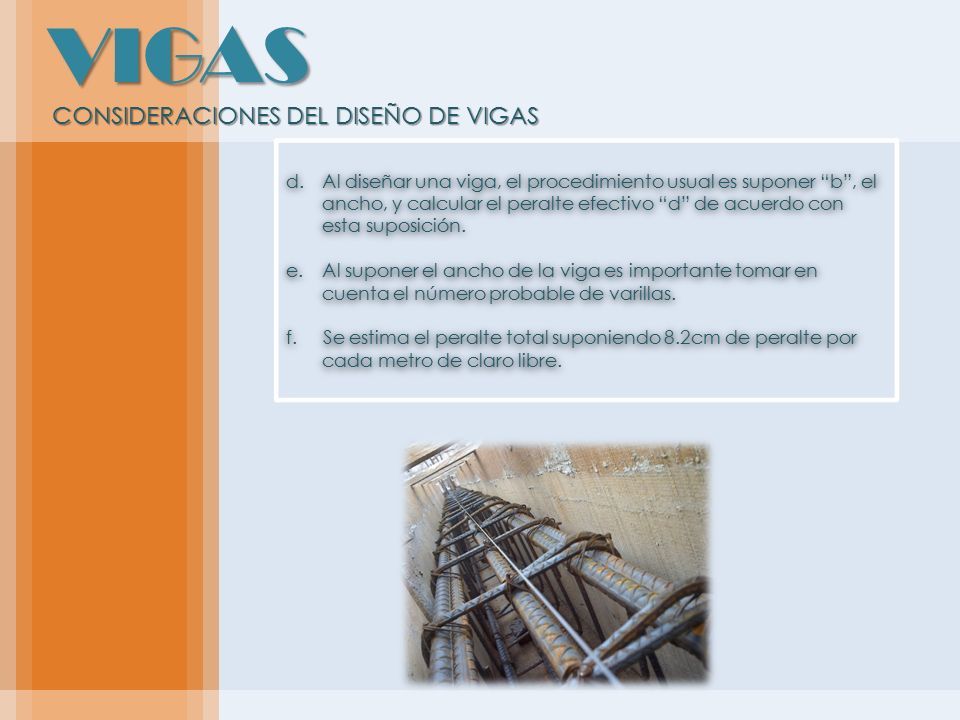

15 VIGAS CONSIDERACIONES DEL DISEÑO DE VIGAS CONSIDERACIONES DEL DISEÑO DE VIGAS d.Al diseñar una viga, el procedimiento usual es suponer “b”, el ancho, y calcular el peralte efectivo “d” de acuerdo con esta suposición. e.Al suponer el ancho de la viga es importante tomar en cuenta el número probable de varillas. f. Se estima el peralte total suponiendo 8.2cm de peralte por cada metro de claro libre. d.Al diseñar una viga, el procedimiento usual es suponer “b”, el ancho, y calcular el peralte efectivo “d” de acuerdo con esta suposición. e.Al suponer el ancho de la viga es importante tomar en cuenta el número probable de varillas. f. Se estima el peralte total suponiendo 8.2cm de peralte por cada metro de claro libre.

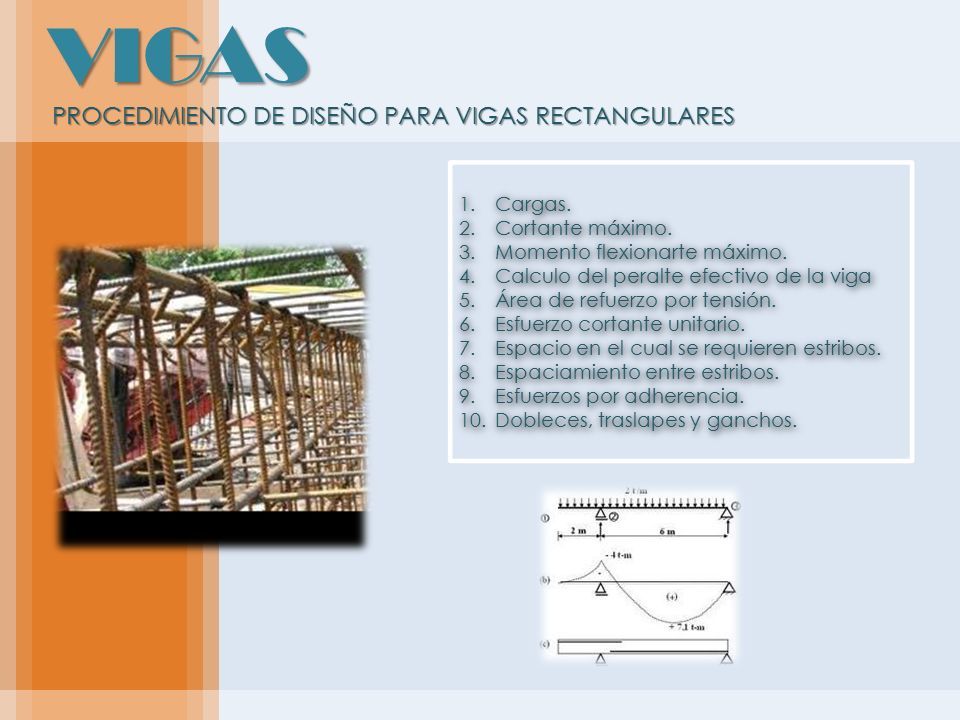

16 VIGAS PROCEDIMIENTO DE DISEÑO PARA VIGAS RECTANGULARES PROCEDIMIENTO DE DISEÑO PARA VIGAS RECTANGULARES 1.Cargas. 2.Cortante máximo. 3.Momento flexionarte máximo. 4.Calculo del peralte efectivo de la viga 5.Área de refuerzo por tensión. 6.Esfuerzo cortante unitario. 7.Espacio en el cual se requieren estribos. 8.Espaciamiento entre estribos. 9.Esfuerzos por adherencia. 10.Dobleces, traslapes y ganchos. 1.Cargas. 2.Cortante máximo. 3.Momento flexionarte máximo. 4.Calculo del peralte efectivo de la viga 5.Área de refuerzo por tensión. 6.Esfuerzo cortante unitario. 7.Espacio en el cual se requieren estribos. 8.Espaciamiento entre estribos. 9.Esfuerzos por adherencia. 10.Dobleces, traslapes y ganchos.

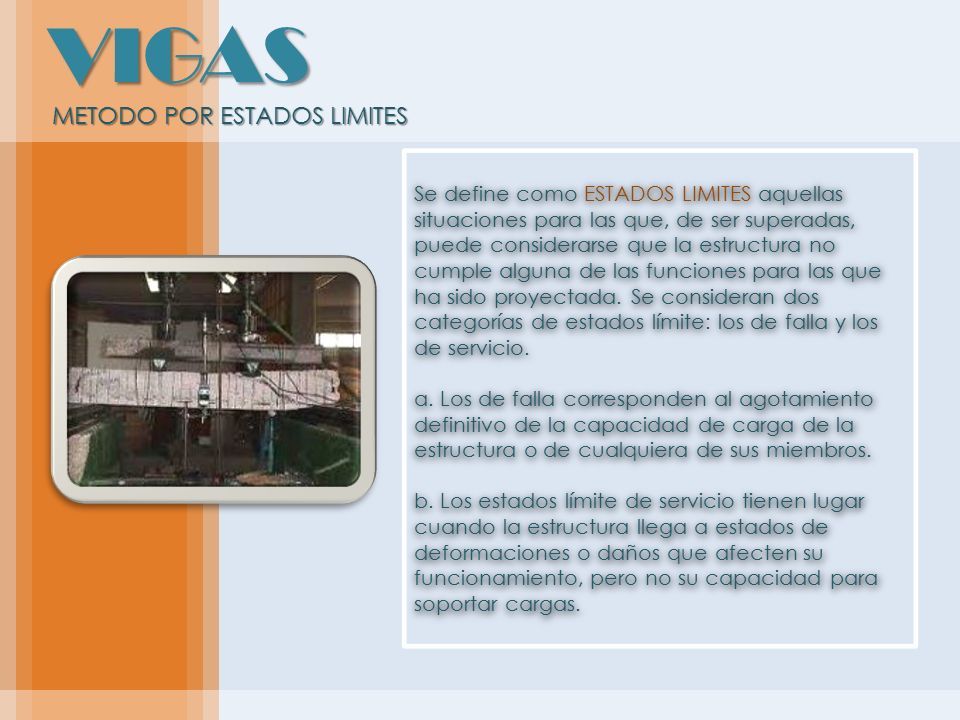

17 VIGAS METODO POR ESTADOS LIMITES METODO POR ESTADOS LIMITES Se define como ESTADOS LIMITES aquellas situaciones para las que, de ser superadas, puede considerarse que la estructura no cumple alguna de las funciones para las que ha sido proyectada. Se consideran dos categorías de estados límite: los de falla y los de servicio. a. Los de falla corresponden al agotamiento definitivo de la capacidad de carga de la estructura o de cualquiera de sus miembros. b. Los estados límite de servicio tienen lugar cuando la estructura llega a estados de deformaciones o daños que afecten su funcionamiento, pero no su capacidad para soportar cargas. Se define como ESTADOS LIMITES aquellas situaciones para las que, de ser superadas, puede considerarse que la estructura no cumple alguna de las funciones para las que ha sido proyectada. Se consideran dos categorías de estados límite: los de falla y los de servicio. a. Los de falla corresponden al agotamiento definitivo de la capacidad de carga de la estructura o de cualquiera de sus miembros. b. Los estados límite de servicio tienen lugar cuando la estructura llega a estados de deformaciones o daños que afecten su funcionamiento, pero no su capacidad para soportar cargas.

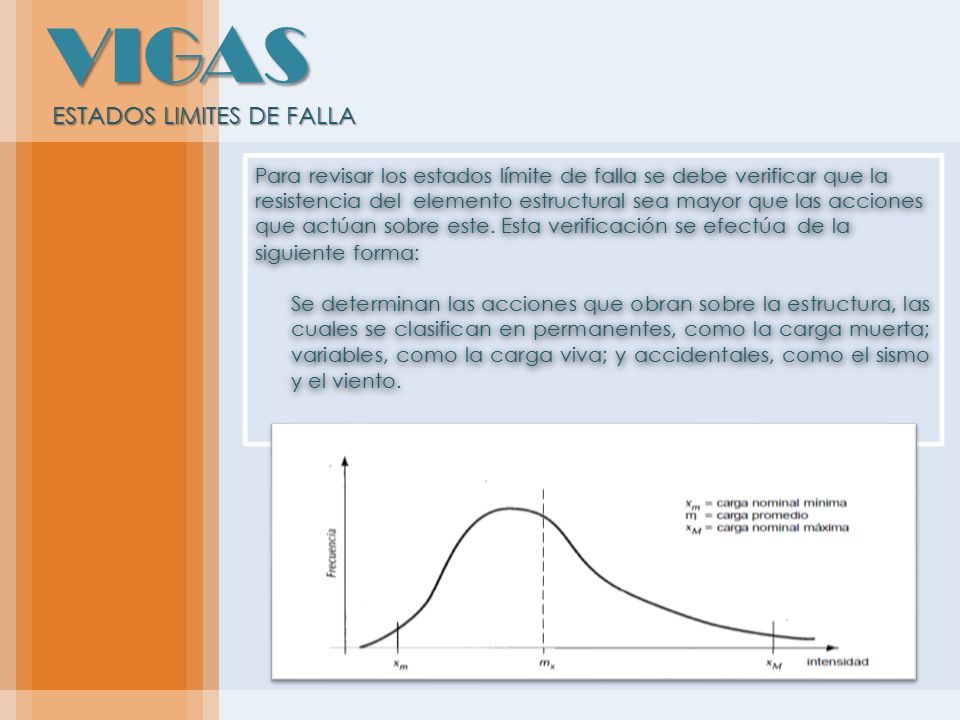

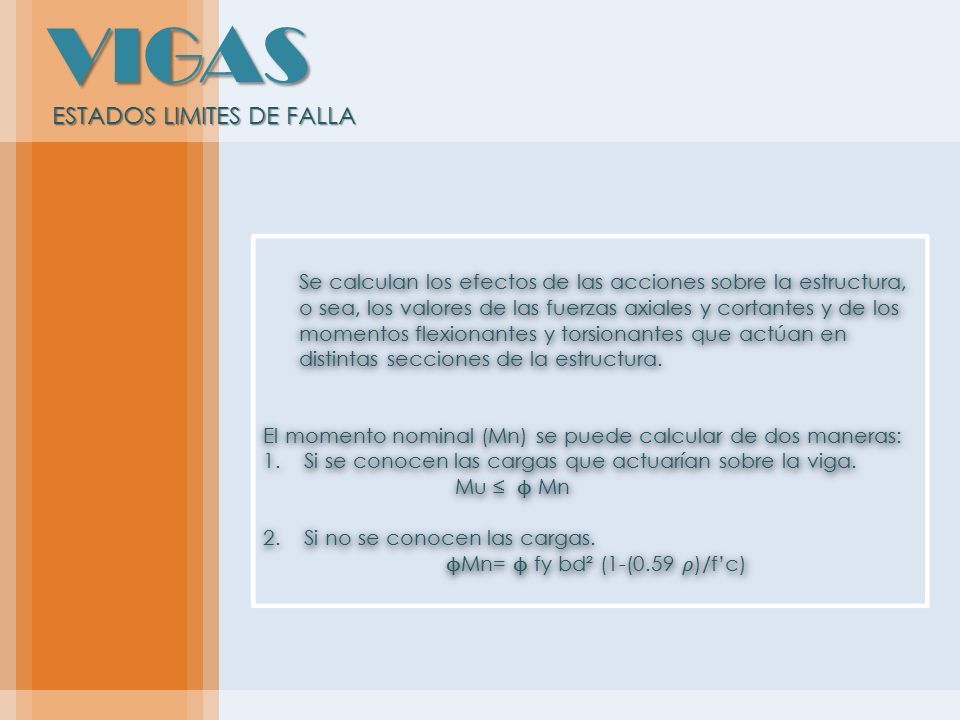

18 VIGAS ESTADOS LIMITES DE FALLA ESTADOS LIMITES DE FALLA Para revisar los estados límite de falla se debe verificar que la resistencia del elemento estructural sea mayor que las acciones que actúan sobre este. Esta verificación se efectúa de la siguiente forma: Se determinan las acciones que obran sobre la estructura, las cuales se clasifican en permanentes, como la carga muerta; variables, como la carga viva; y accidentales, como el sismo y el viento. Para revisar los estados límite de falla se debe verificar que la resistencia del elemento estructural sea mayor que las acciones que actúan sobre este. Esta verificación se efectúa de la siguiente forma: Se determinan las acciones que obran sobre la estructura, las cuales se clasifican en permanentes, como la carga muerta; variables, como la carga viva; y accidentales, como el sismo y el viento.

19 VIGAS ESTADOS LIMITES DE FALLA ESTADOS LIMITES DE FALLA Se calculan los efectos de las acciones sobre la estructura, o sea, los valores de las fuerzas axiales y cortantes y de los momentos flexionantes y torsionantes que actúan en distintas secciones de la estructura. El momento nominal (Mn) se puede calcular de dos maneras: 1. Si se conocen las cargas que actuarían sobre la viga. Mu ≤ ϕ Mn 2. Si no se conocen las cargas. ϕ Mn= ϕ fy bd² (1-(0.59 )/f’c) Se calculan los efectos de las acciones sobre la estructura, o sea, los valores de las fuerzas axiales y cortantes y de los momentos flexionantes y torsionantes que actúan en distintas secciones de la estructura. El momento nominal (Mn) se puede calcular de dos maneras: 1. Si se conocen las cargas que actuarían sobre la viga. Mu ≤ ϕ Mn 2. Si no se conocen las cargas. ϕ Mn= ϕ fy bd² (1-(0.59 )/f’c)

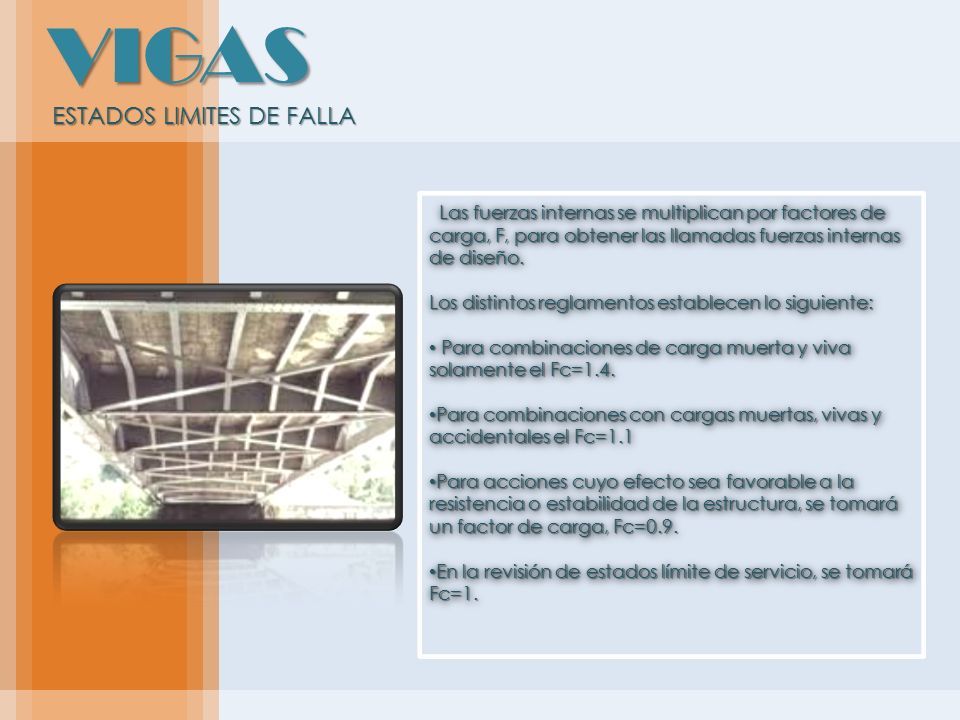

20 VIGAS ESTADOS LIMITES DE FALLA ESTADOS LIMITES DE FALLA Las fuerzas internas se multiplican por factores de carga, F, para obtener las llamadas fuerzas internas de diseño. Las fuerzas internas se multiplican por factores de carga, F, para obtener las llamadas fuerzas internas de diseño. Los distintos reglamentos establecen lo siguiente: Para combinaciones de carga muerta y viva solamente el Fc=1.4. Para combinaciones de carga muerta y viva solamente el Fc=1.4. Para combinaciones con cargas muertas, vivas y accidentales el Fc=1.1 Para combinaciones con cargas muertas, vivas y accidentales el Fc=1.1 Para acciones cuyo efecto sea favorable a la resistencia o estabilidad de la estructura, se tomará un factor de carga, Fc=0.9. Para acciones cuyo efecto sea favorable a la resistencia o estabilidad de la estructura, se tomará un factor de carga, Fc=0.9. En la revisión de estados límite de servicio, se tomará Fc=1. En la revisión de estados límite de servicio, se tomará Fc=1. Las fuerzas internas se multiplican por factores de carga, F, para obtener las llamadas fuerzas internas de diseño. Las fuerzas internas se multiplican por factores de carga, F, para obtener las llamadas fuerzas internas de diseño. Los distintos reglamentos establecen lo siguiente: Para combinaciones de carga muerta y viva solamente el Fc=1.4. Para combinaciones de carga muerta y viva solamente el Fc=1.4. Para combinaciones con cargas muertas, vivas y accidentales el Fc=1.1 Para combinaciones con cargas muertas, vivas y accidentales el Fc=1.1 Para acciones cuyo efecto sea favorable a la resistencia o estabilidad de la estructura, se tomará un factor de carga, Fc=0.9. Para acciones cuyo efecto sea favorable a la resistencia o estabilidad de la estructura, se tomará un factor de carga, Fc=0.9. En la revisión de estados límite de servicio, se tomará Fc=1. En la revisión de estados límite de servicio, se tomará Fc=1.

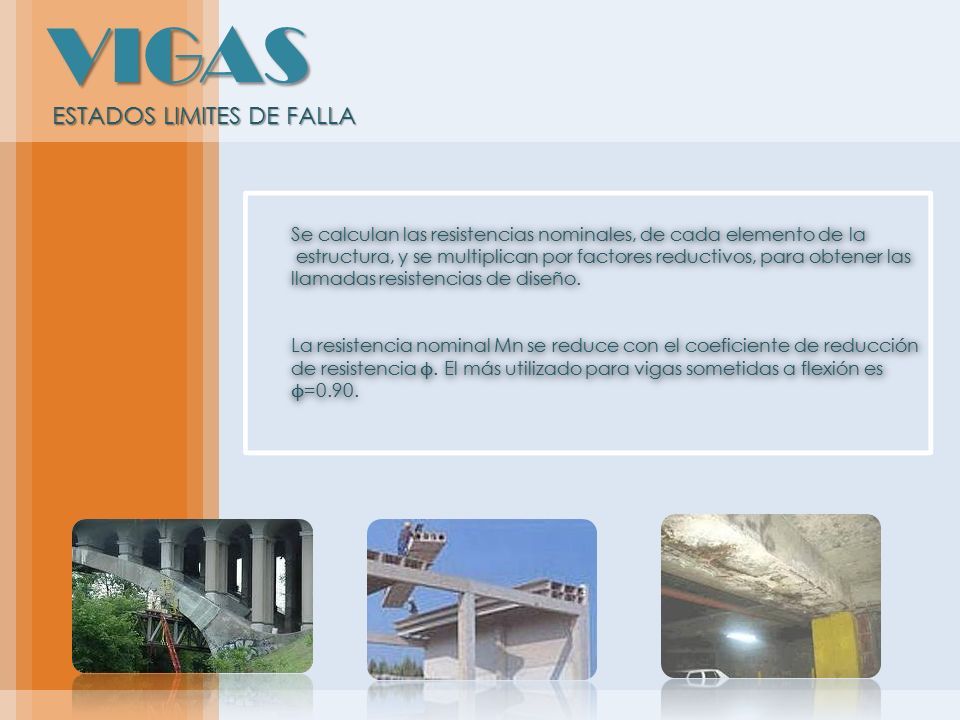

21 VIGAS ESTADOS LIMITES DE FALLA ESTADOS LIMITES DE FALLA Se calculan las resistencias nominales, de cada elemento de la estructura, y se multiplican por factores reductivos, para obtener las llamadas resistencias de diseño. La resistencia nominal Mn se reduce con el coeficiente de reducción de resistencia ϕ. El más utilizado para vigas sometidas a flexión es ϕ =0.90. Se calculan las resistencias nominales, de cada elemento de la estructura, y se multiplican por factores reductivos, para obtener las llamadas resistencias de diseño. La resistencia nominal Mn se reduce con el coeficiente de reducción de resistencia ϕ. El más utilizado para vigas sometidas a flexión es ϕ =0.90.

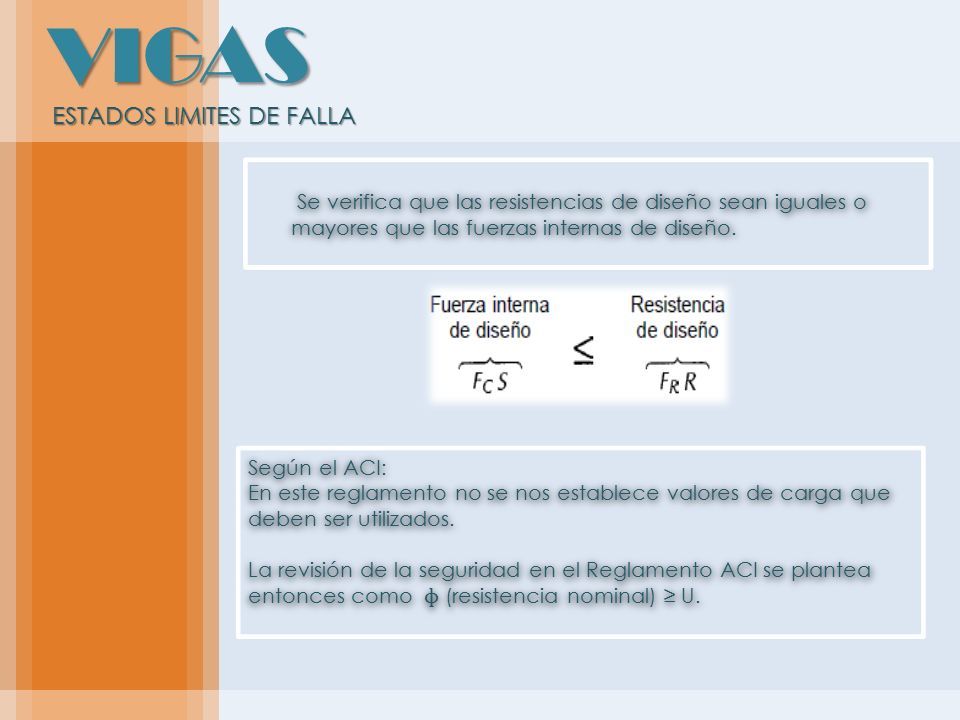

22 VIGAS ESTADOS LIMITES DE FALLA ESTADOS LIMITES DE FALLA Se verifica que las resistencias de diseño sean iguales o mayores que las fuerzas internas de diseño. Según el ACI: En este reglamento no se nos establece valores de carga que deben ser utilizados. La revisión de la seguridad en el Reglamento ACI se plantea entonces como ɸ (resistencia nominal) ≥ U. Según el ACI: En este reglamento no se nos establece valores de carga que deben ser utilizados. La revisión de la seguridad en el Reglamento ACI se plantea entonces como ɸ (resistencia nominal) ≥ U.

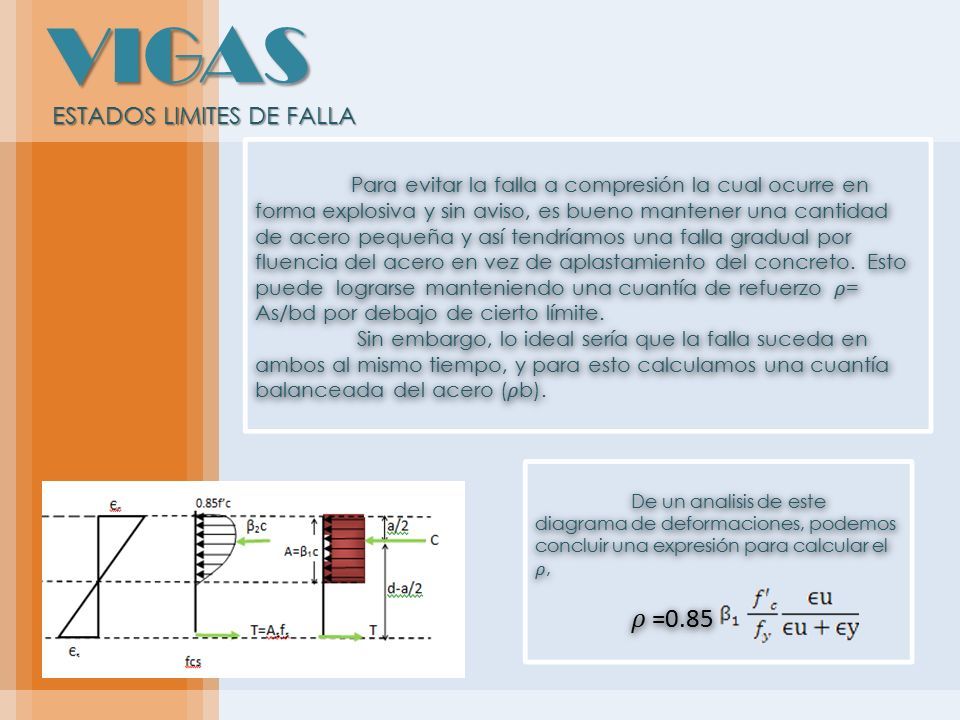

23 VIGAS ESTADOS LIMITES DE FALLA ESTADOS LIMITES DE FALLA Para evitar la falla a compresión la cual ocurre en forma explosiva y sin aviso, es bueno mantener una cantidad de acero pequeña y así tendríamos una falla gradual por fluencia del acero en vez de aplastamiento del concreto. Esto puede lograrse manteniendo una cuantía de refuerzo = As/bd por debajo de cierto límite. Sin embargo, lo ideal sería que la falla suceda en ambos al mismo tiempo, y para esto calculamos una cuantía balanceada del acero (b). Para evitar la falla a compresión la cual ocurre en forma explosiva y sin aviso, es bueno mantener una cantidad de acero pequeña y así tendríamos una falla gradual por fluencia del acero en vez de aplastamiento del concreto. Esto puede lograrse manteniendo una cuantía de refuerzo = As/bd por debajo de cierto límite. Sin embargo, lo ideal sería que la falla suceda en ambos al mismo tiempo, y para esto calculamos una cuantía balanceada del acero (b). De un analisis de este diagrama de deformaciones, podemos concluir una expresión para calcular el, =0.85 De un analisis de este diagrama de deformaciones, podemos concluir una expresión para calcular el, =0.85

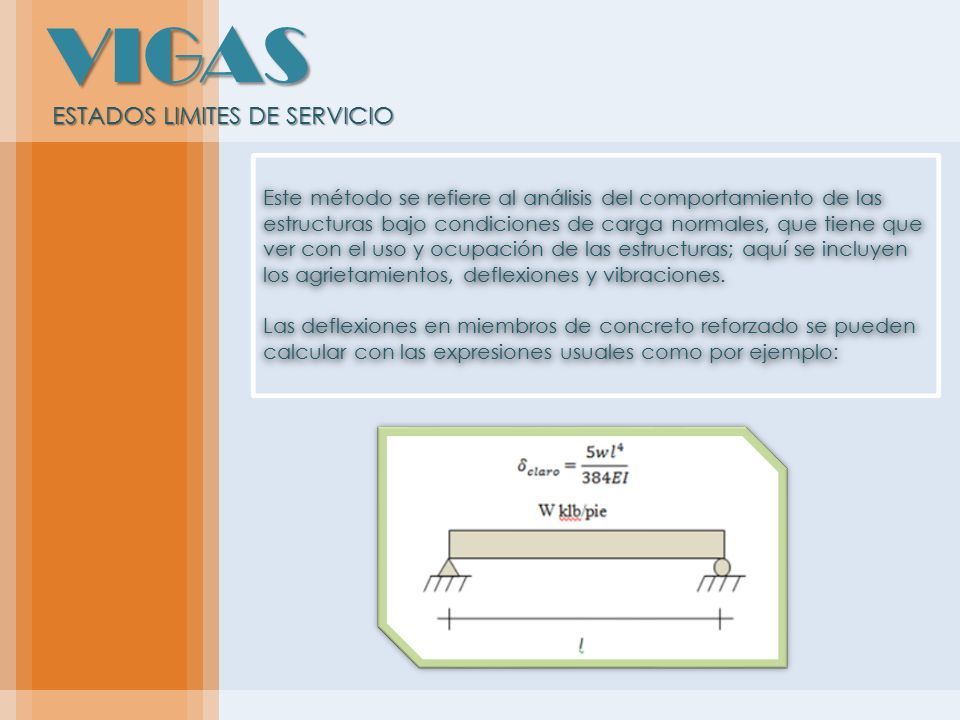

24 VIGAS ESTADOS LIMITES DE SERVICIO ESTADOS LIMITES DE SERVICIO Este método se refiere al análisis del comportamiento de las estructuras bajo condiciones de carga normales, que tiene que ver con el uso y ocupación de las estructuras; aquí se incluyen los agrietamientos, deflexiones y vibraciones. Las deflexiones en miembros de concreto reforzado se pueden calcular con las expresiones usuales como por ejemplo: Este método se refiere al análisis del comportamiento de las estructuras bajo condiciones de carga normales, que tiene que ver con el uso y ocupación de las estructuras; aquí se incluyen los agrietamientos, deflexiones y vibraciones. Las deflexiones en miembros de concreto reforzado se pueden calcular con las expresiones usuales como por ejemplo:

25 VIGAS ESTADOS LIMITES DE SERVICIO ESTADOS LIMITES DE SERVICIO La dificultad en el cálculo de los momentos de inercia reside en la estimación del agrietamiento que ha ocurrido. Si el momento flector es menor que el momento de agrietamiento, la sección total sin agrietar proporciona rigidez y con ella puede calcularse el momento de inercia Ig de la sección completa.

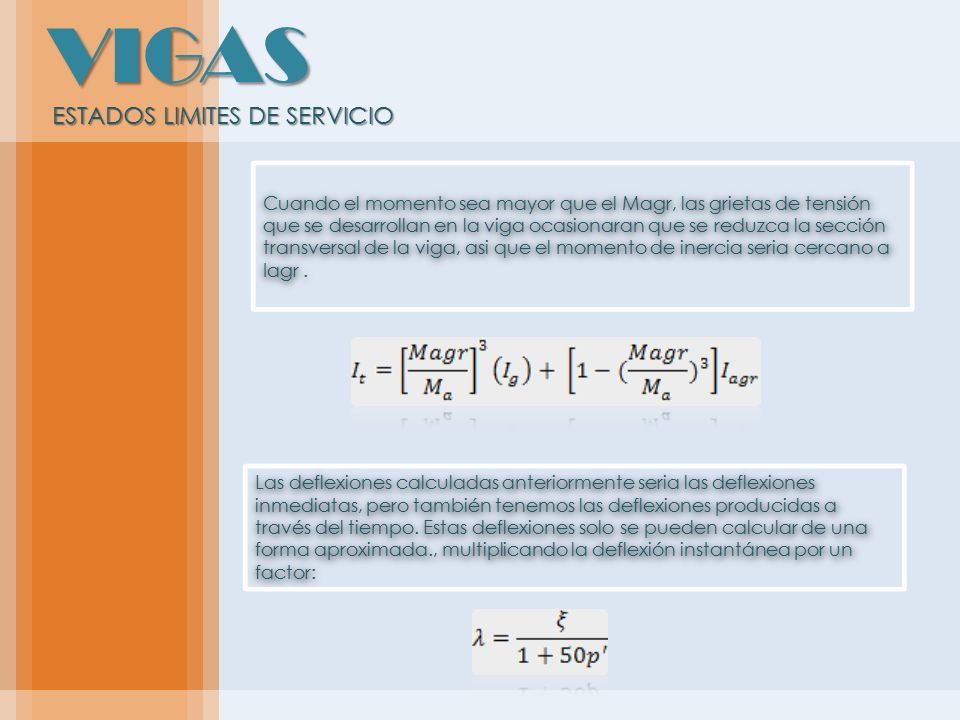

26 VIGAS ESTADOS LIMITES DE SERVICIO ESTADOS LIMITES DE SERVICIO Cuando el momento sea mayor que el Magr, las grietas de tensión que se desarrollan en la viga ocasionaran que se reduzca la sección transversal de la viga, asi que el momento de inercia seria cercano a Iagr. Las deflexiones calculadas anteriormente seria las deflexiones inmediatas, pero también tenemos las deflexiones producidas a través del tiempo. Estas deflexiones solo se pueden calcular de una forma aproximada., multiplicando la deflexión instantánea por un factor:

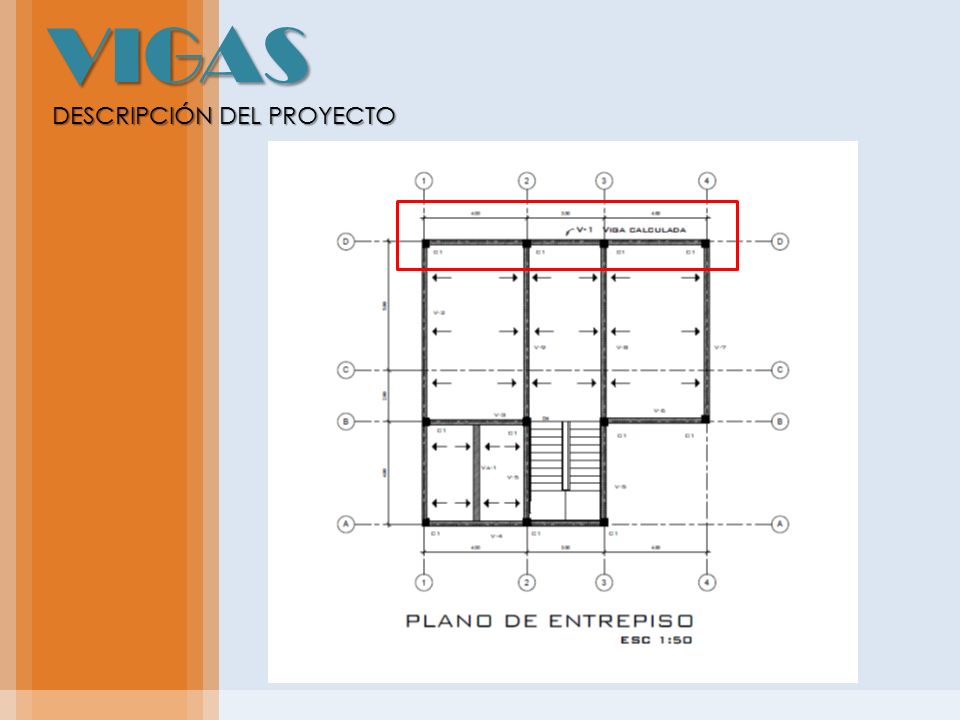

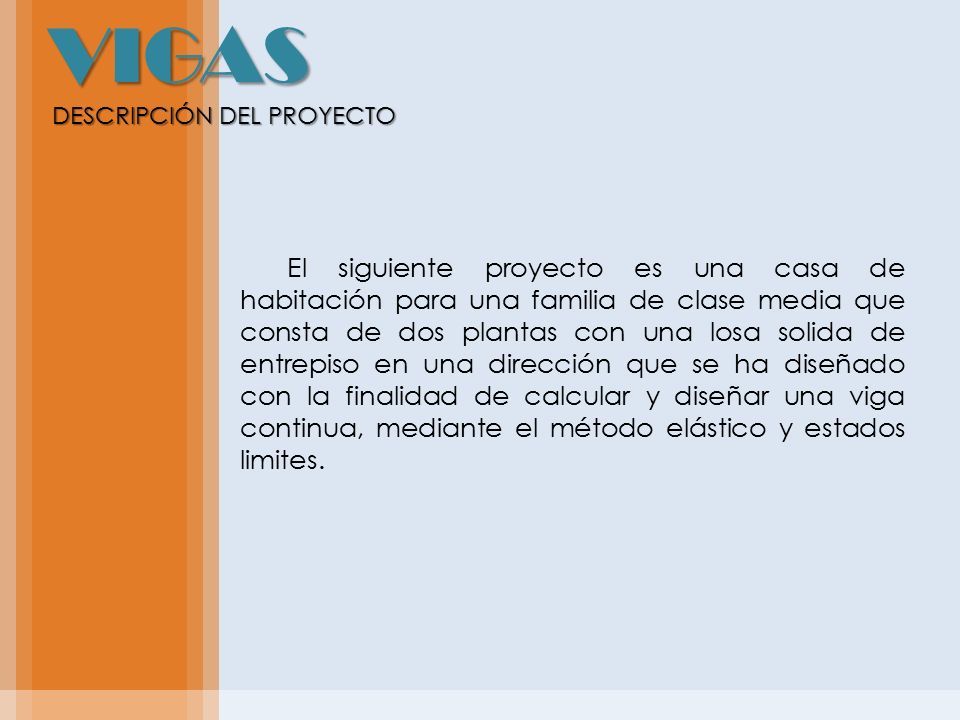

27 VIGAS DESCRIPCIÓN DEL PROYECTO DESCRIPCIÓN DEL PROYECTO El siguiente proyecto es una casa de habitación para una familia de clase media que consta de dos plantas con una losa solida de entrepiso en una dirección que se ha diseñado con la finalidad de calcular y diseñar una viga continua, mediante el método elástico y estados limites.

28 VIGAS DESCRIPCIÓN DEL PROYECTO DESCRIPCIÓN DEL PROYECTO

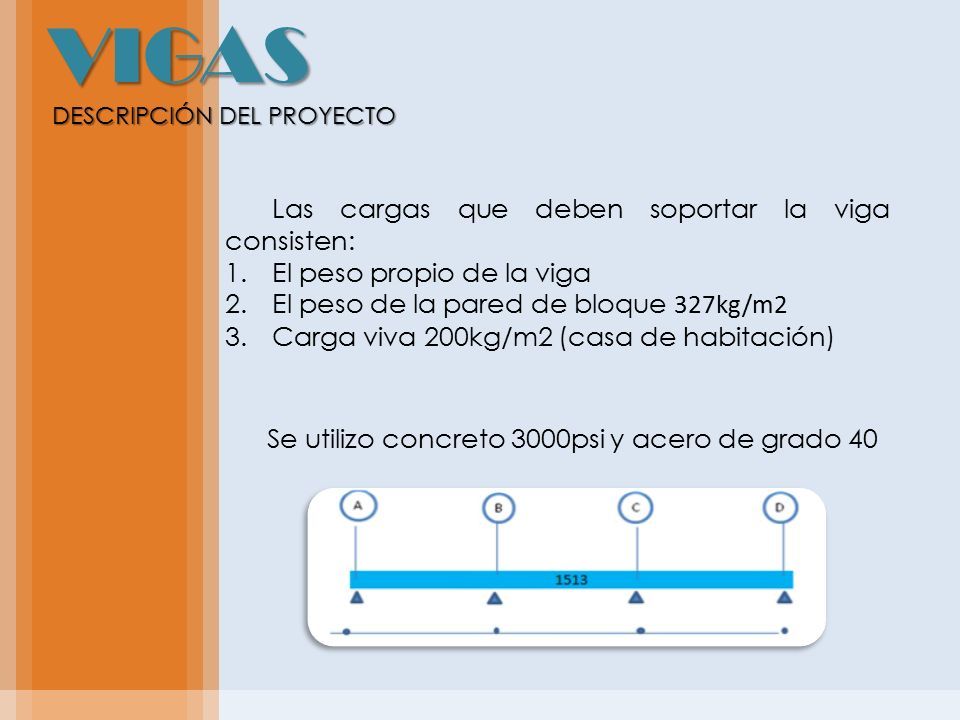

29 VIGAS Las cargas que deben soportar la viga consisten: 1.El peso propio de la viga 2.El peso de la pared de bloque 327kg/m2 3.Carga viva 200kg/m2 (casa de habitación) Se utilizo concreto 3000psi y acero de grado 40

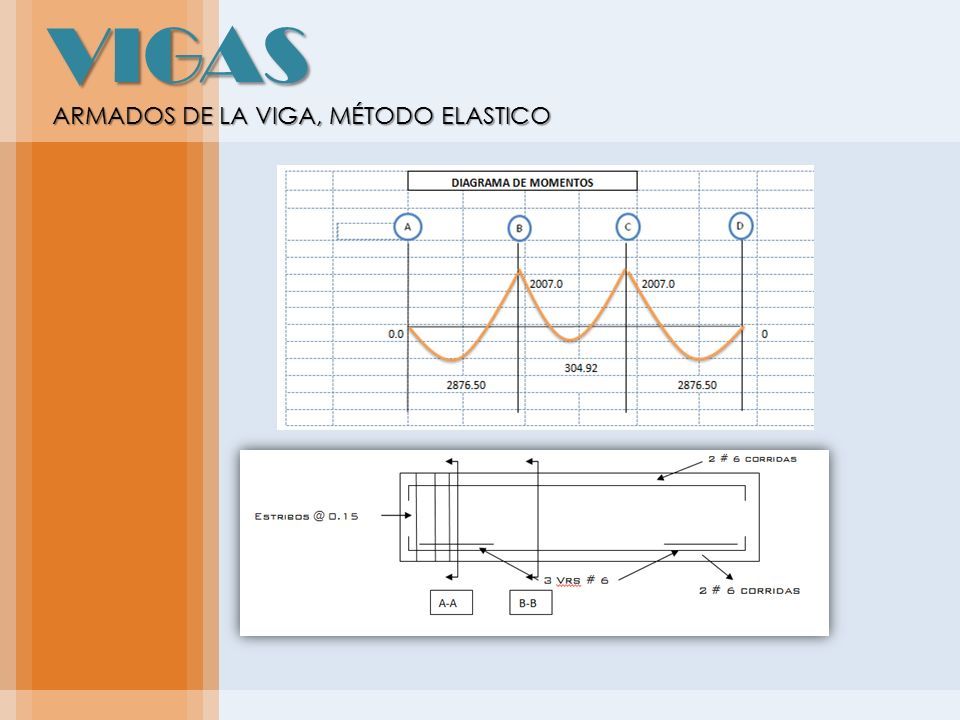

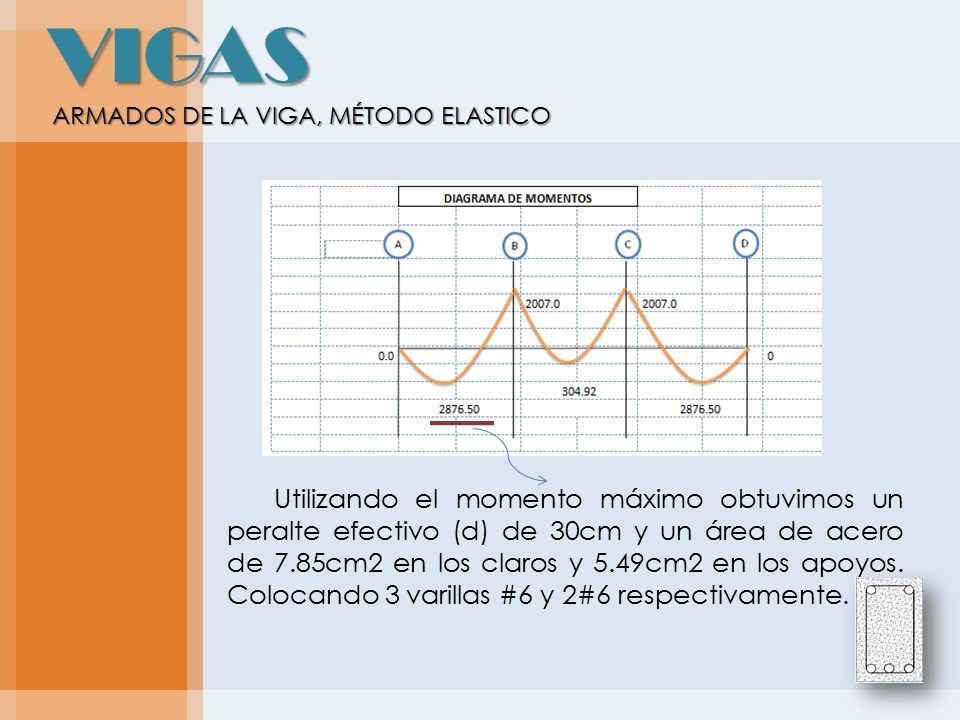

30 VIGAS ARMADOS DE LA VIGA, MÉTODO ELASTICO ARMADOS DE LA VIGA, MÉTODO ELASTICO Utilizando el momento máximo obtuvimos un peralte efectivo (d) de 30cm y un área de acero de 7.85cm2 en los claros y 5.49cm2 en los apoyos. Colocando 3 varillas #6 y 2#6 respectivamente.

31 VIGAS ARMADOS DE LA VIGA, MÉTODO ELASTICO ARMADOS DE LA VIGA, MÉTODO ELASTICO

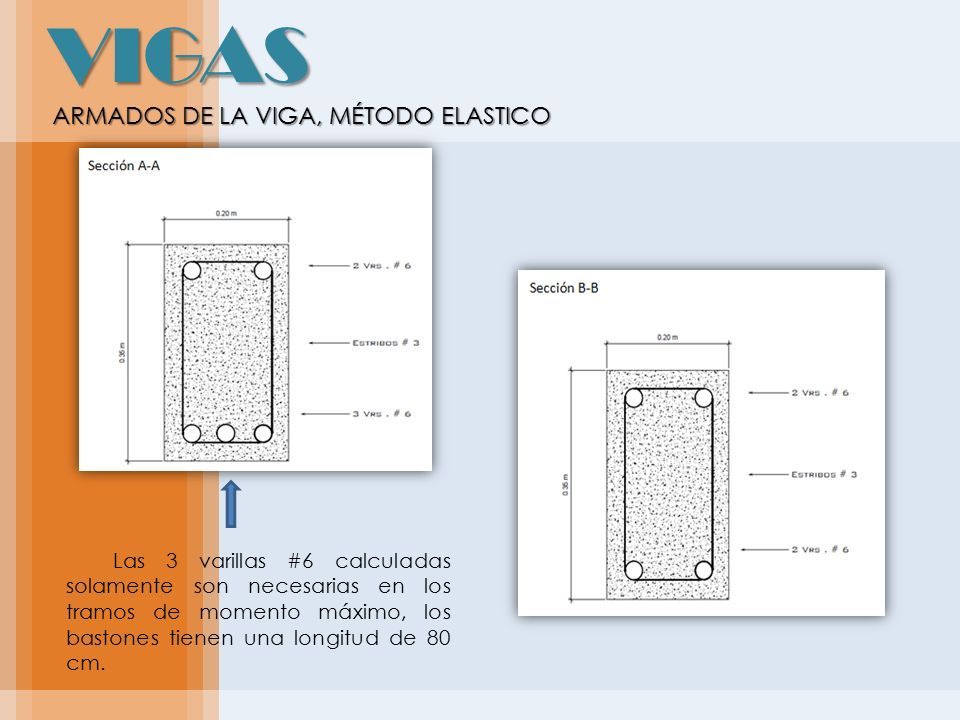

32 VIGAS Las 3 varillas #6 calculadas solamente son necesarias en los tramos de momento máximo, los bastones tienen una longitud de 80 cm.

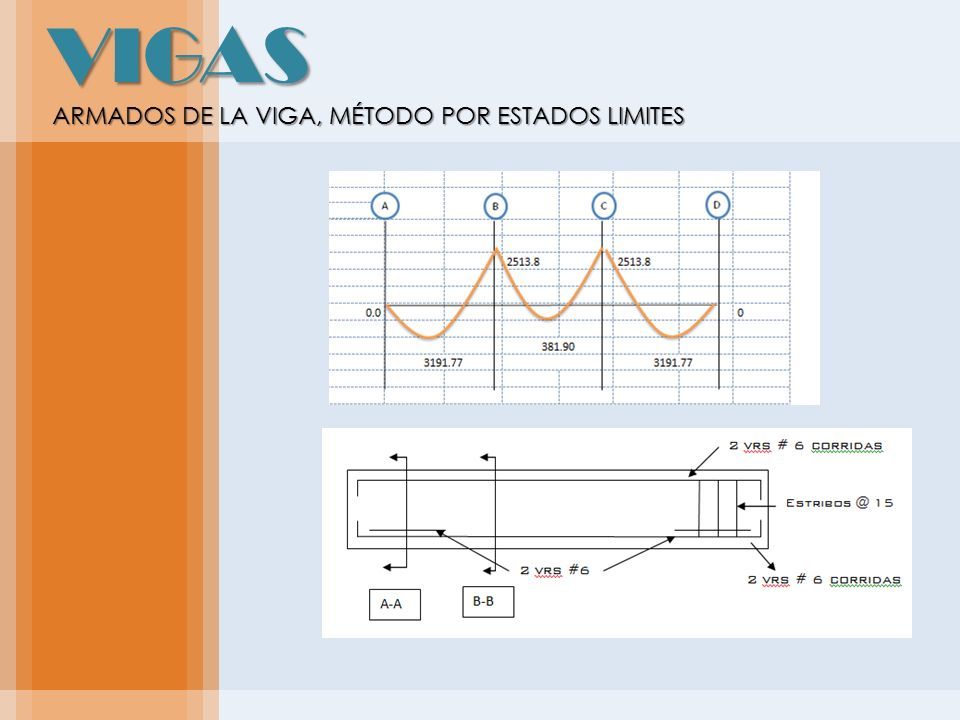

33 VIGAS ARMADOS DE LA VIGA, MÉTODO POR ESTADOS LIMITES ARMADOS DE LA VIGA, MÉTODO POR ESTADOS LIMITES

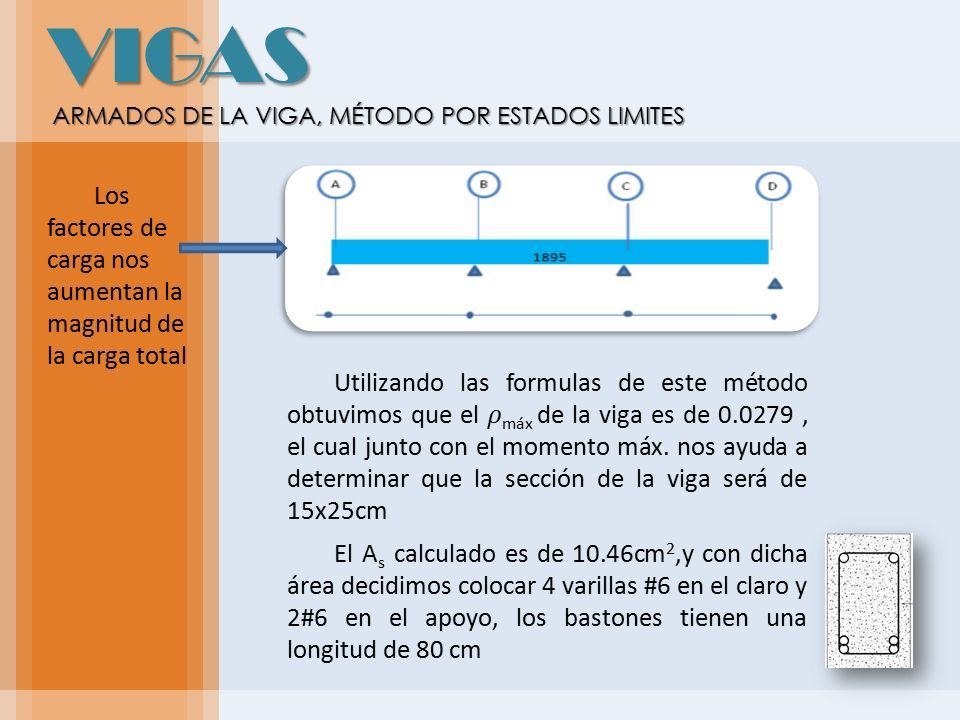

34 VIGAS Utilizando las formulas de este método obtuvimos que el máx de la viga es de 0.0279, el cual junto con el momento máx. nos ayuda a determinar que la sección de la viga será de 15x25cm El A s calculado es de 10.46cm 2,y con dicha área decidimos colocar 4 varillas #6 en el claro y 2#6 en el apoyo, los bastones tienen una longitud de 80 cm Los factores de carga nos aumentan la magnitud de la carga total

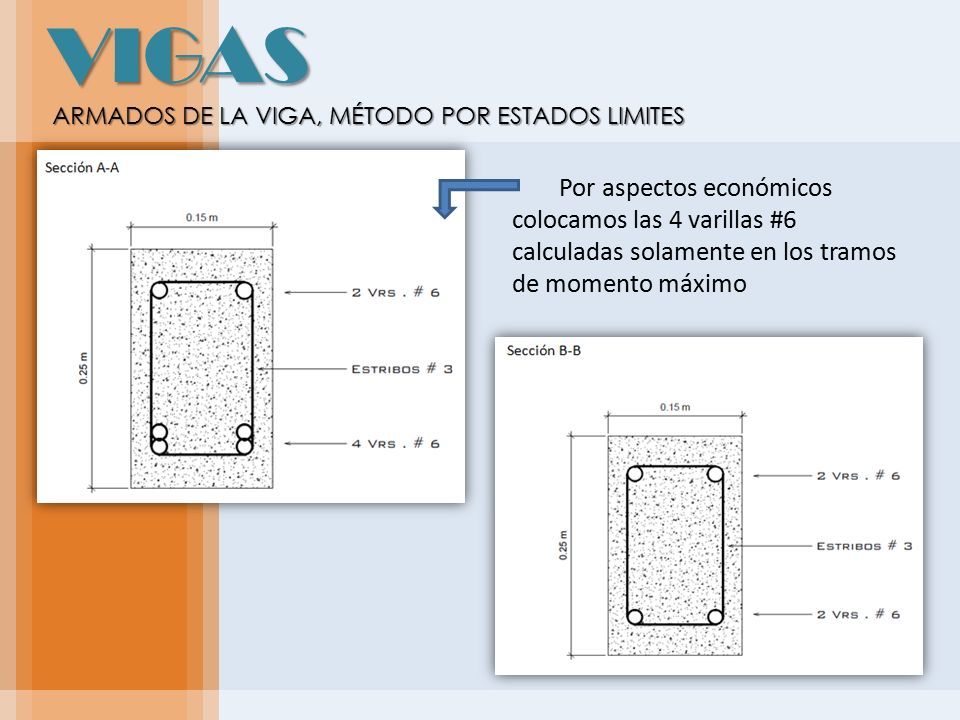

35 VIGAS ARMADOS DE LA VIGA, MÉTODO POR ESTADOS LIMITES ARMADOS DE LA VIGA, MÉTODO POR ESTADOS LIMITES Por aspectos económicos colocamos las 4 varillas #6 calculadas solamente en los tramos de momento máximo

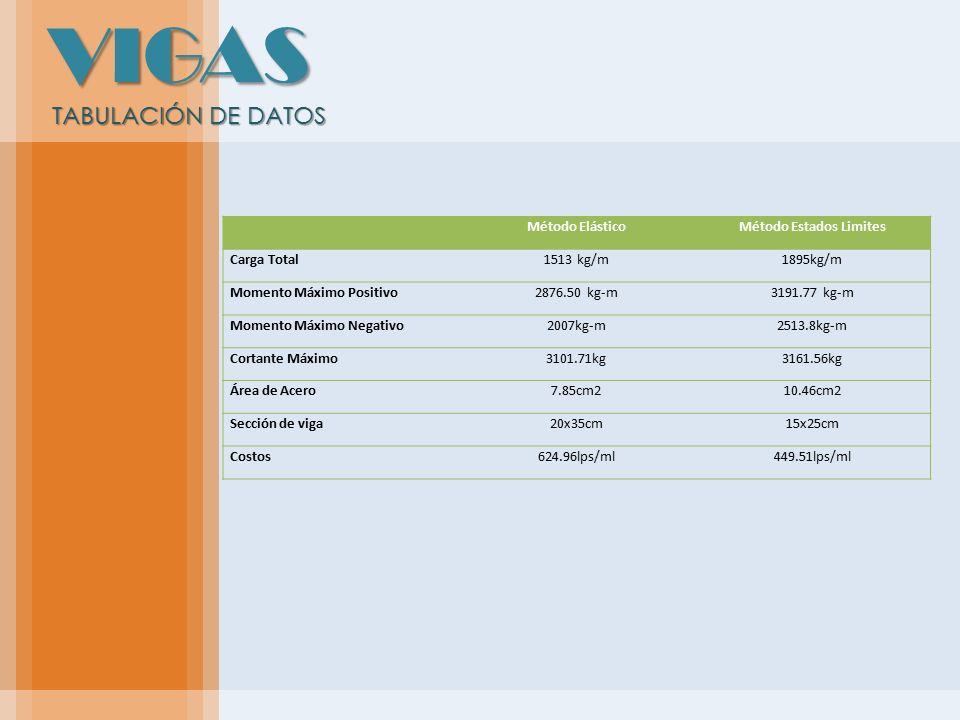

36 VIGAS TABULACIÓN DE DATOS TABULACIÓN DE DATOS Método ElásticoMétodo Estados Limites Carga Total1513 kg/m1895kg/m Momento Máximo Positivo2876.50 kg-m3191.77 kg-m Momento Máximo Negativo2007kg-m2513.8kg-m Cortante Máximo3101.71kg3161.56kg Área de Acero7.85cm210.46cm2 Sección de viga20x35cm15x25cm Costos624.96lps/ml449.51lps/ml

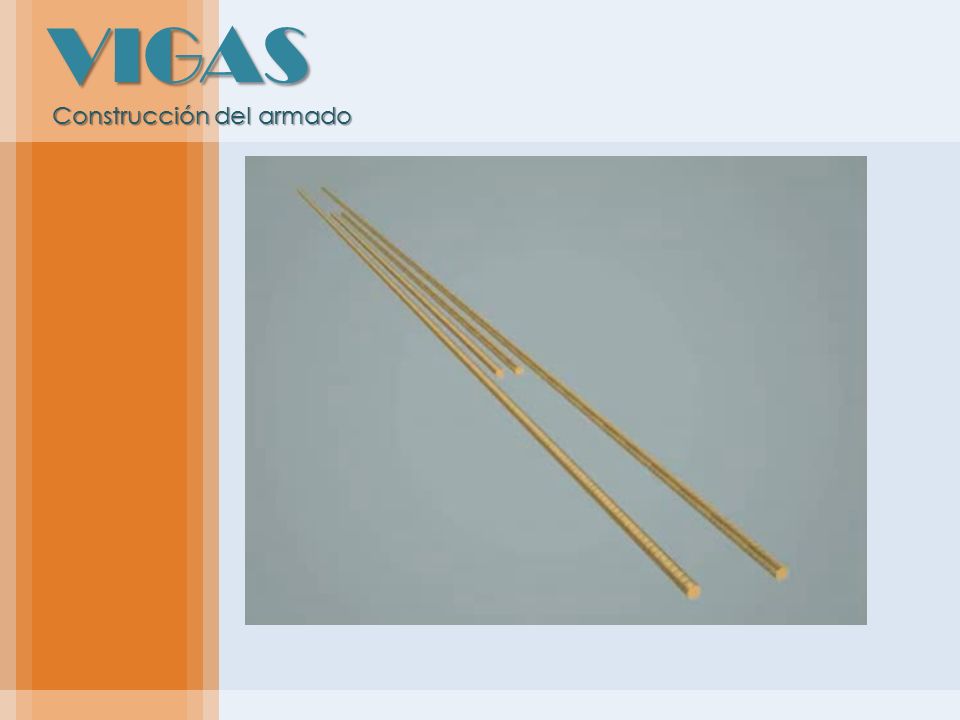

37 VIGAS Construcción del armado Construcción del armado

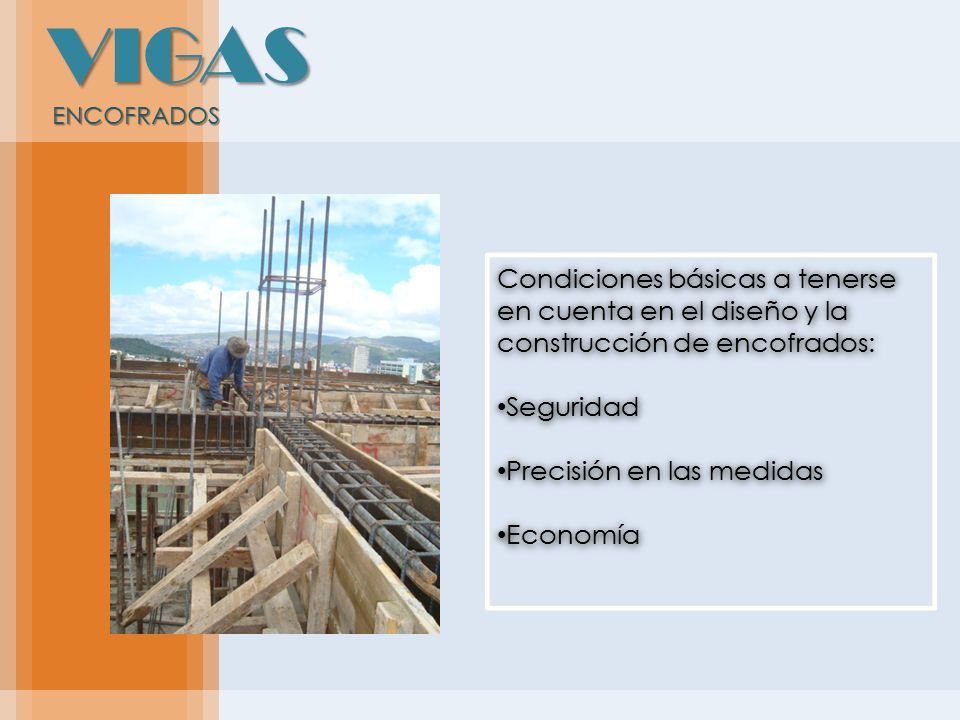

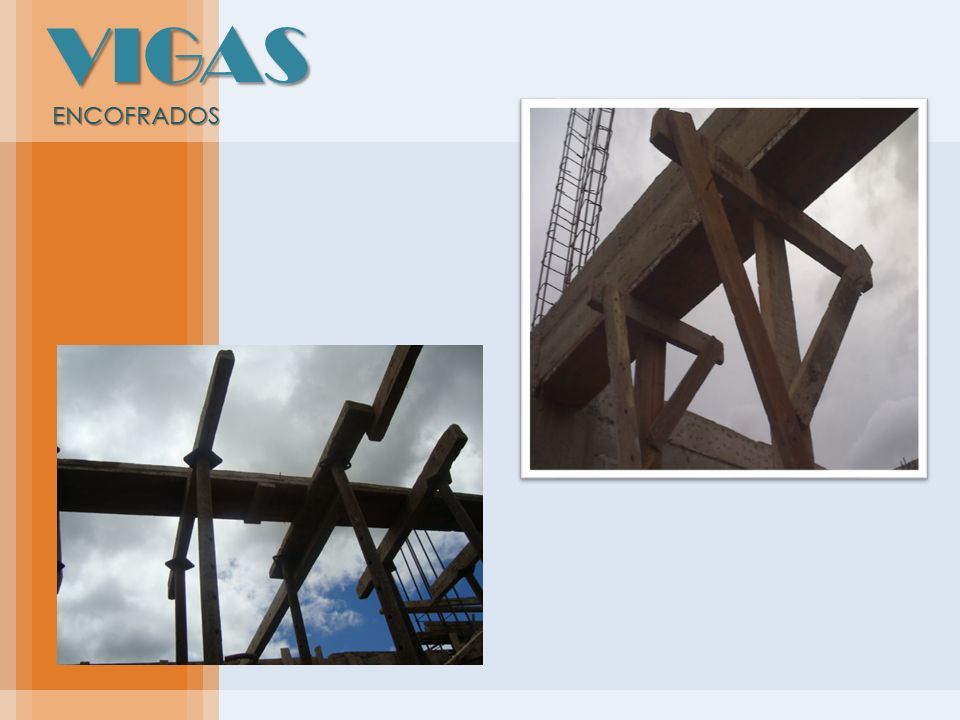

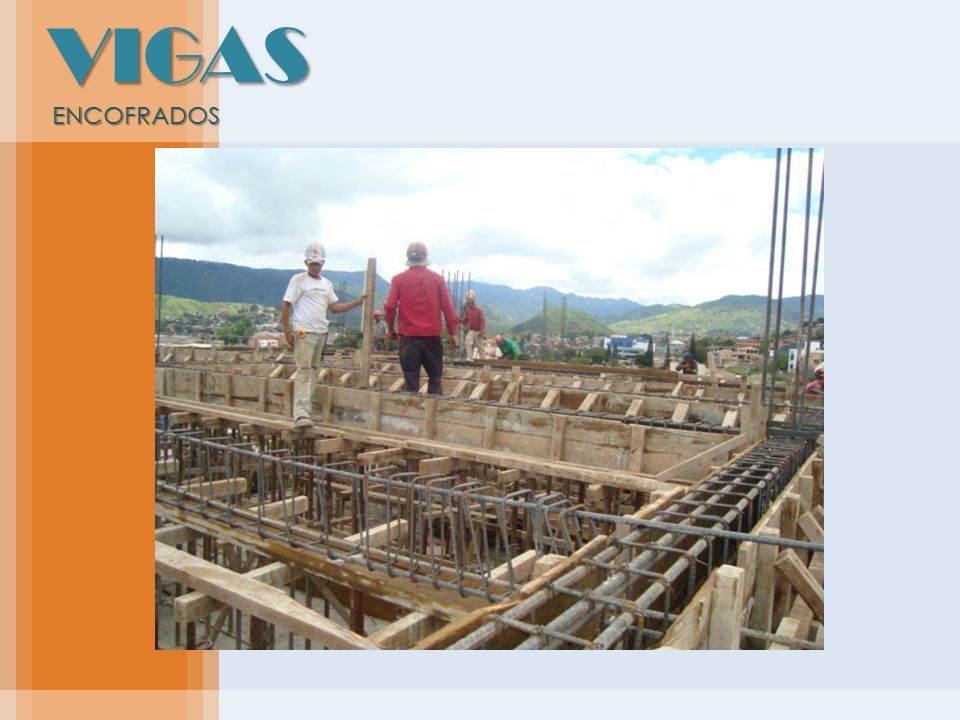

38 VIGAS ENCOFRADOS ENCOFRADOS Condiciones básicas a tenerse en cuenta en el diseño y la construcción de encofrados: Seguridad Precisión en las medidas Economía Condiciones básicas a tenerse en cuenta en el diseño y la construcción de encofrados: Seguridad Precisión en las medidas Economía

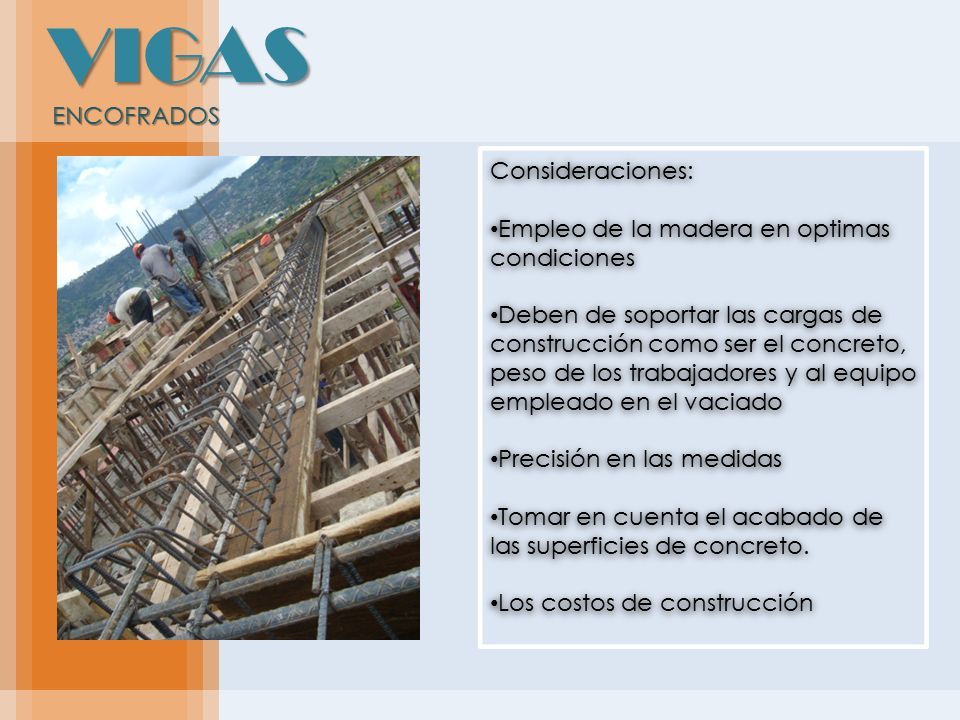

39 VIGAS ENCOFRADOS ENCOFRADOS Consideraciones: Empleo de la madera en optimas condiciones Deben de soportar las cargas de construcción como ser el concreto, peso de los trabajadores y al equipo empleado en el vaciado Precisión en las medidas Tomar en cuenta el acabado de las superficies de concreto. Los costos de construcción Consideraciones: Empleo de la madera en optimas condiciones Deben de soportar las cargas de construcción como ser el concreto, peso de los trabajadores y al equipo empleado en el vaciado Precisión en las medidas Tomar en cuenta el acabado de las superficies de concreto. Los costos de construcción

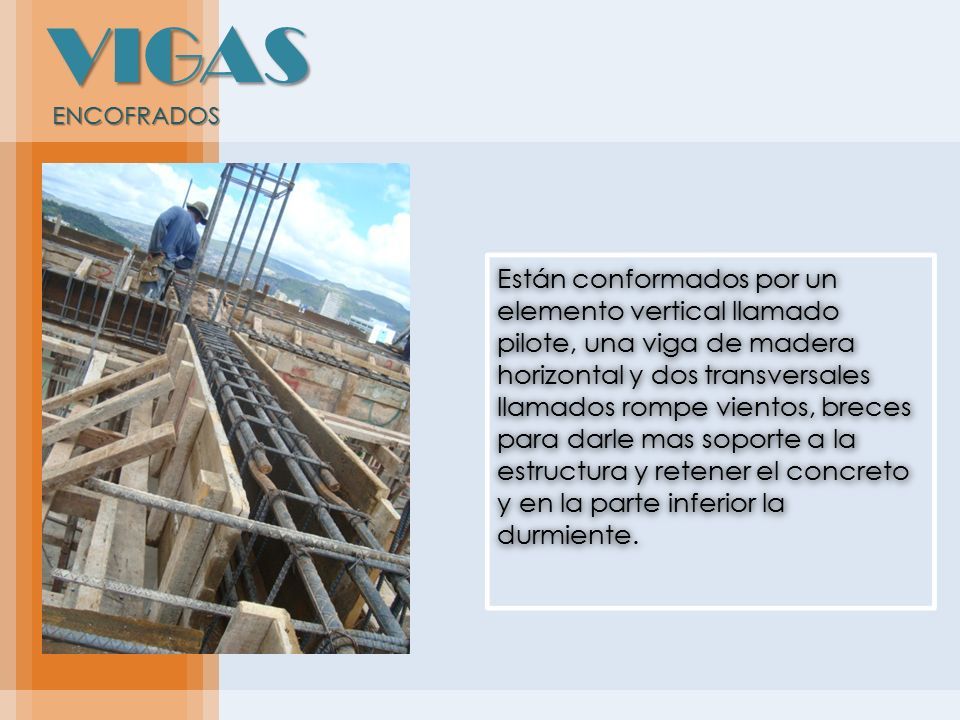

40 VIGAS ENCOFRADOS ENCOFRADOS Están conformados por un elemento vertical llamado pilote, una viga de madera horizontal y dos transversales llamados rompe vientos, breces para darle mas soporte a la estructura y retener el concreto y en la parte inferior la durmiente.

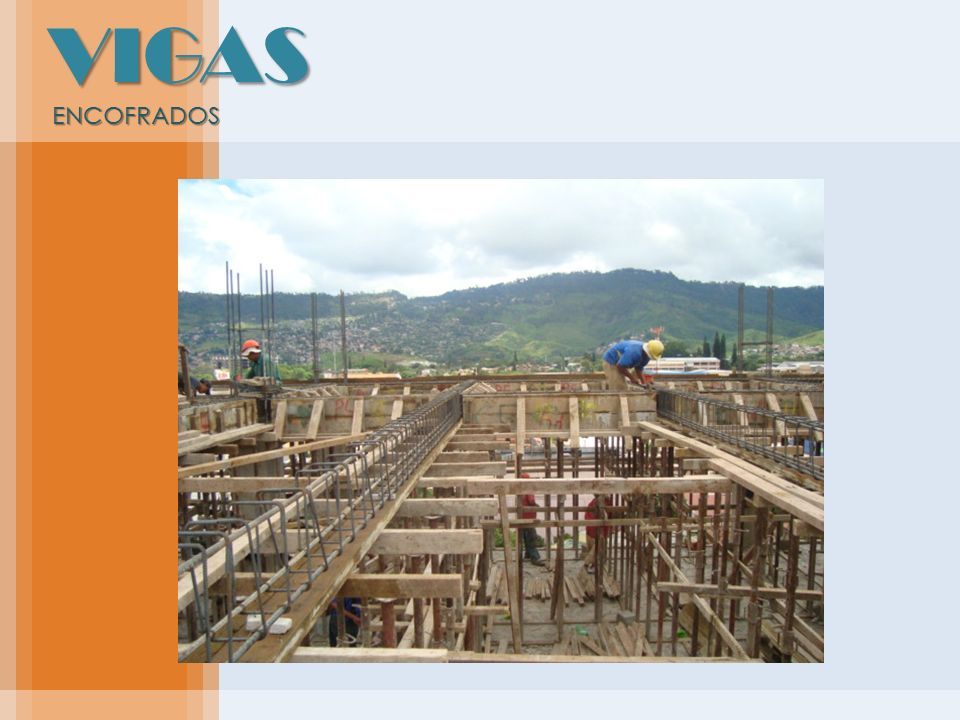

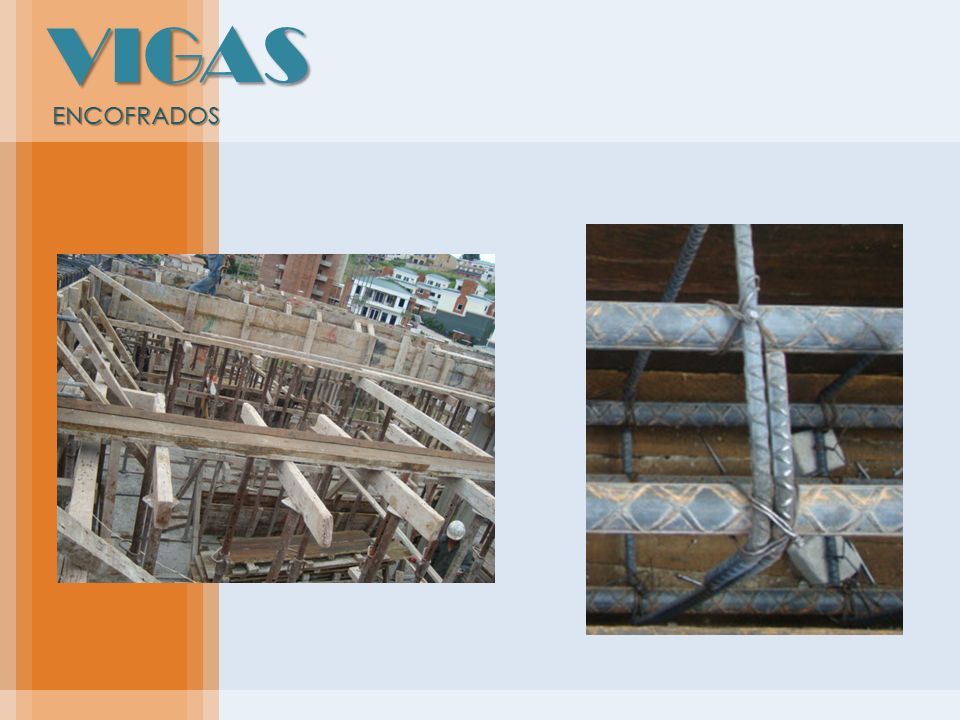

41 VIGAS ENCOFRADOS ENCOFRADOS

42 VIGAS

43 VIGAS

44 VIGAS

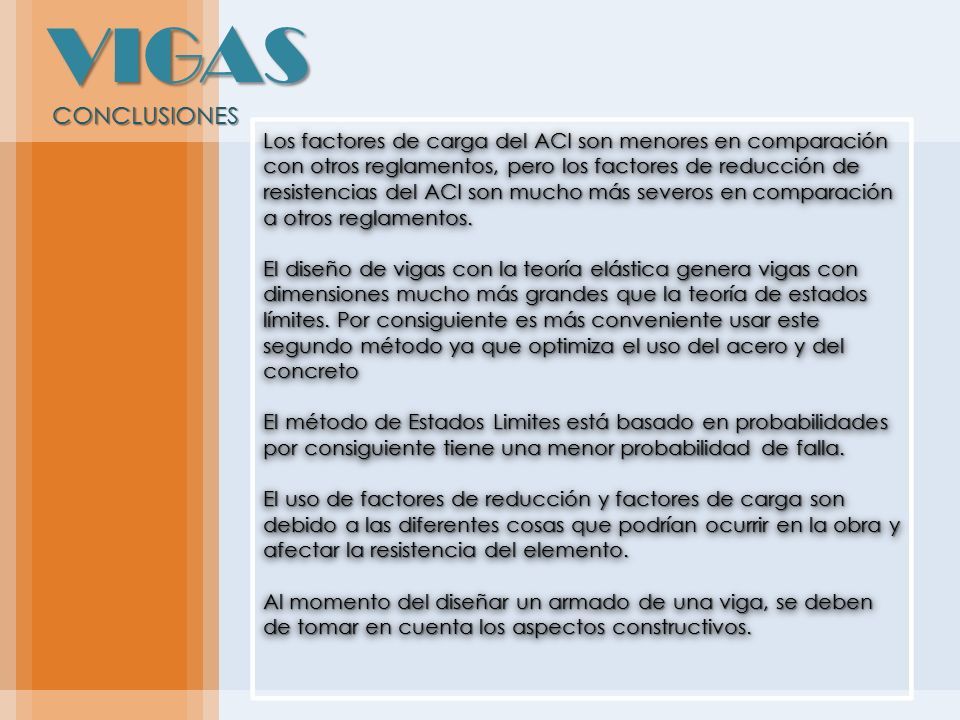

45 VIGAS CONCLUSIONES CONCLUSIONES Los factores de carga del ACI son menores en comparación con otros reglamentos, pero los factores de reducción de resistencias del ACI son mucho más severos en comparación a otros reglamentos. El diseño de vigas con la teoría elástica genera vigas con dimensiones mucho más grandes que la teoría de estados límites. Por consiguiente es más conveniente usar este segundo método ya que optimiza el uso del acero y del concreto El método de Estados Limites está basado en probabilidades por consiguiente tiene una menor probabilidad de falla. El uso de factores de reducción y factores de carga son debido a las diferentes cosas que podrían ocurrir en la obra y afectar la resistencia del elemento. Al momento del diseñar un armado de una viga, se deben de tomar en cuenta los aspectos constructivos. Los factores de carga del ACI son menores en comparación con otros reglamentos, pero los factores de reducción de resistencias del ACI son mucho más severos en comparación a otros reglamentos. El diseño de vigas con la teoría elástica genera vigas con dimensiones mucho más grandes que la teoría de estados límites. Por consiguiente es más conveniente usar este segundo método ya que optimiza el uso del acero y del concreto El método de Estados Limites está basado en probabilidades por consiguiente tiene una menor probabilidad de falla. El uso de factores de reducción y factores de carga son debido a las diferentes cosas que podrían ocurrir en la obra y afectar la resistencia del elemento. Al momento del diseñar un armado de una viga, se deben de tomar en cuenta los aspectos constructivos.

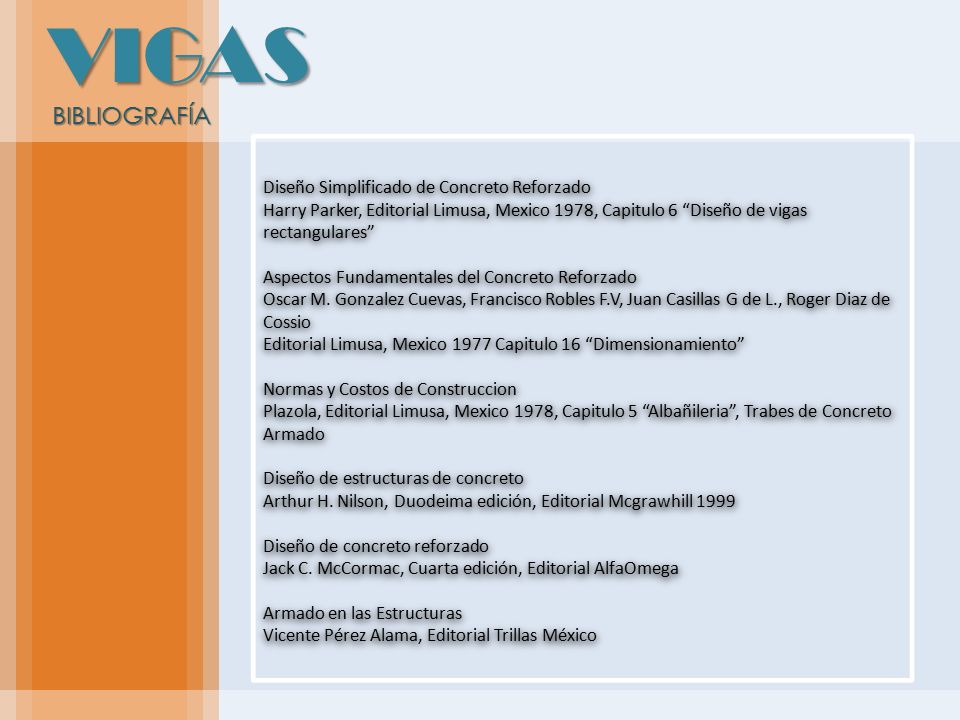

46 VIGAS BIBLIOGRAFÍA BIBLIOGRAFÍA Diseño Simplificado de Concreto Reforzado Harry Parker, Editorial Limusa, Mexico 1978, Capitulo 6 “Diseño de vigas rectangulares” Aspectos Fundamentales del Concreto Reforzado Oscar M. Gonzalez Cuevas, Francisco Robles F.V, Juan Casillas G de L., Roger Diaz de Cossio Editorial Limusa, Mexico 1977 Capitulo 16 “Dimensionamiento” Normas y Costos de Construccion Plazola, Editorial Limusa, Mexico 1978, Capitulo 5 “Albañileria”, Trabes de Concreto Armado Diseño de estructuras de concreto Arthur H. Nilson, Duodeima edición, Editorial Mcgrawhill 1999 Diseño de concreto reforzado Jack C. McCormac, Cuarta edición, Editorial AlfaOmega Armado en las Estructuras Vicente Pérez Alama, Editorial Trillas México Diseño Simplificado de Concreto Reforzado Harry Parker, Editorial Limusa, Mexico 1978, Capitulo 6 “Diseño de vigas rectangulares” Aspectos Fundamentales del Concreto Reforzado Oscar M. Gonzalez Cuevas, Francisco Robles F.V, Juan Casillas G de L., Roger Diaz de Cossio Editorial Limusa, Mexico 1977 Capitulo 16 “Dimensionamiento” Normas y Costos de Construccion Plazola, Editorial Limusa, Mexico 1978, Capitulo 5 “Albañileria”, Trabes de Concreto Armado Diseño de estructuras de concreto Arthur H. Nilson, Duodeima edición, Editorial Mcgrawhill 1999 Diseño de concreto reforzado Jack C. McCormac, Cuarta edición, Editorial AlfaOmega Armado en las Estructuras Vicente Pérez Alama, Editorial Trillas México
