1 Unidad Temática 4 - Instalaciones Eléctricas Canalizaciones 1 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

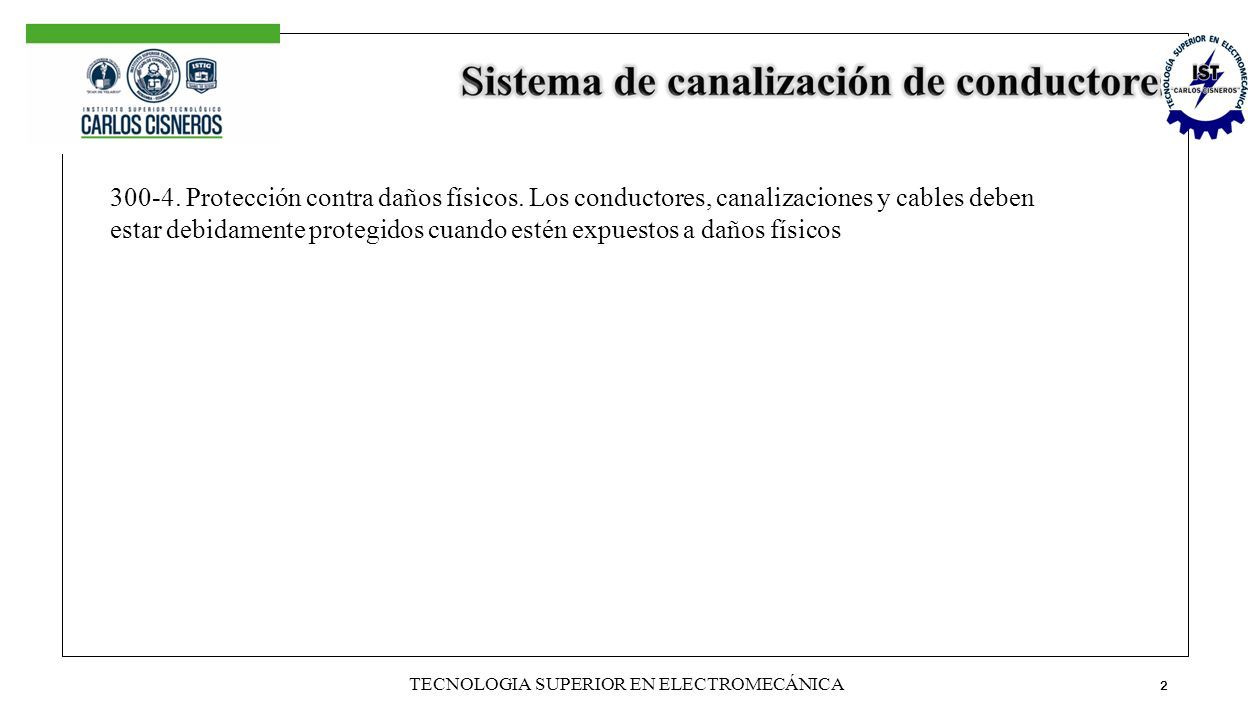

2 300-4. Protección contra daños físicos. Los conductores, canalizaciones y cables deben estar debidamente protegidos cuando estén expuestos a daños físicos 2 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

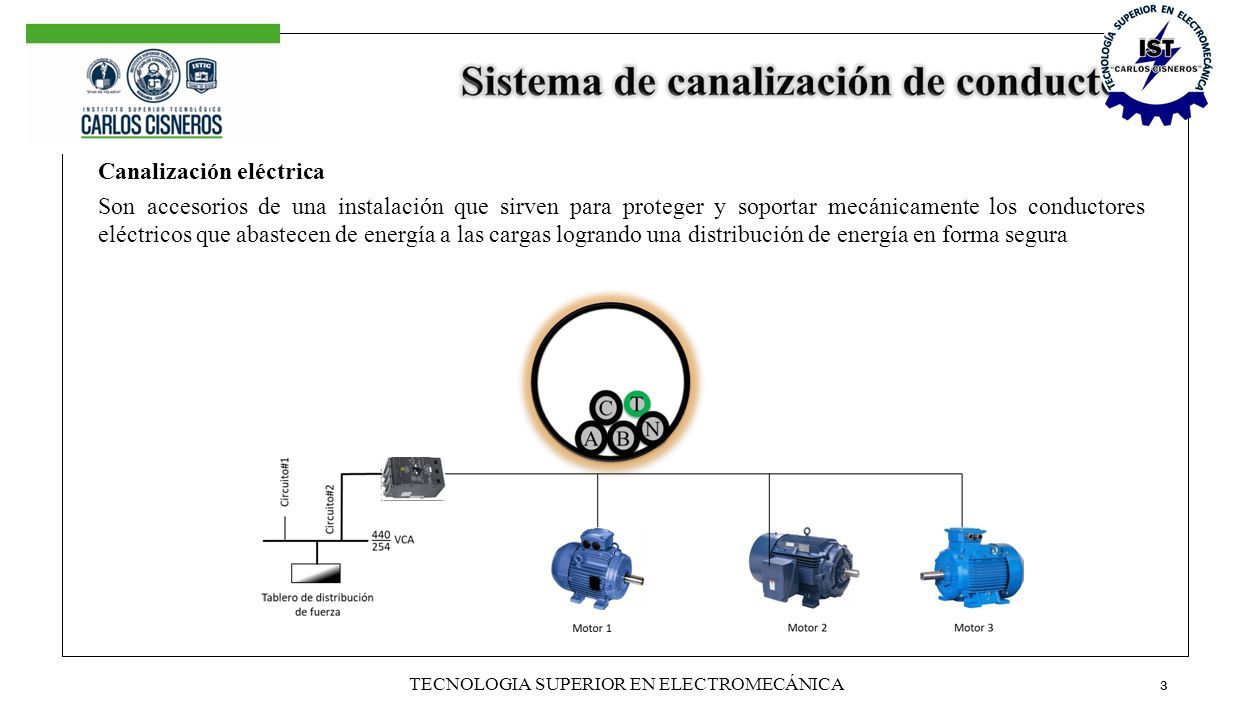

3 Canalización eléctrica Son accesorios de una instalación que sirven para proteger y soportar mecánicamente los conductores eléctricos que abastecen de energía a las cargas logrando una distribución de energía en forma segura 3 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

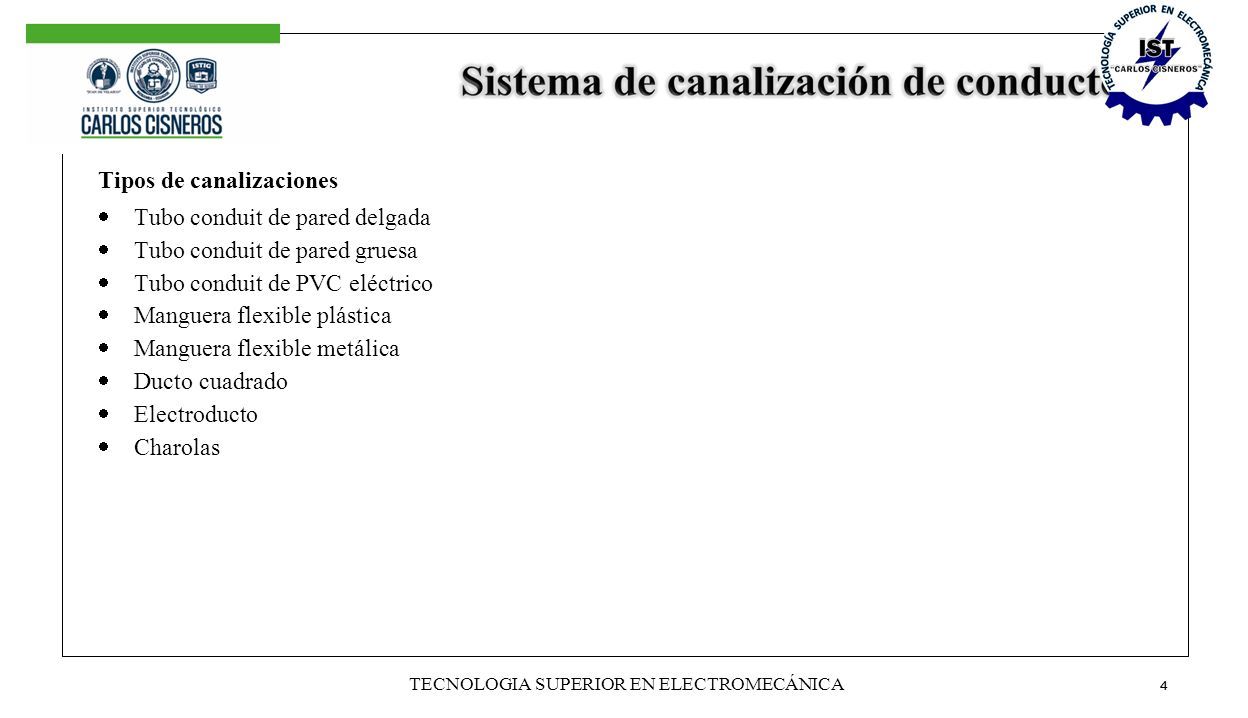

4 Tipos de canalizaciones  Tubo conduit de pared delgada  Tubo conduit de pared gruesa  Tubo conduit de PVC eléctrico  Manguera flexible plástica  Manguera flexible metálica  Ducto cuadrado  Electroducto  Charolas 4 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

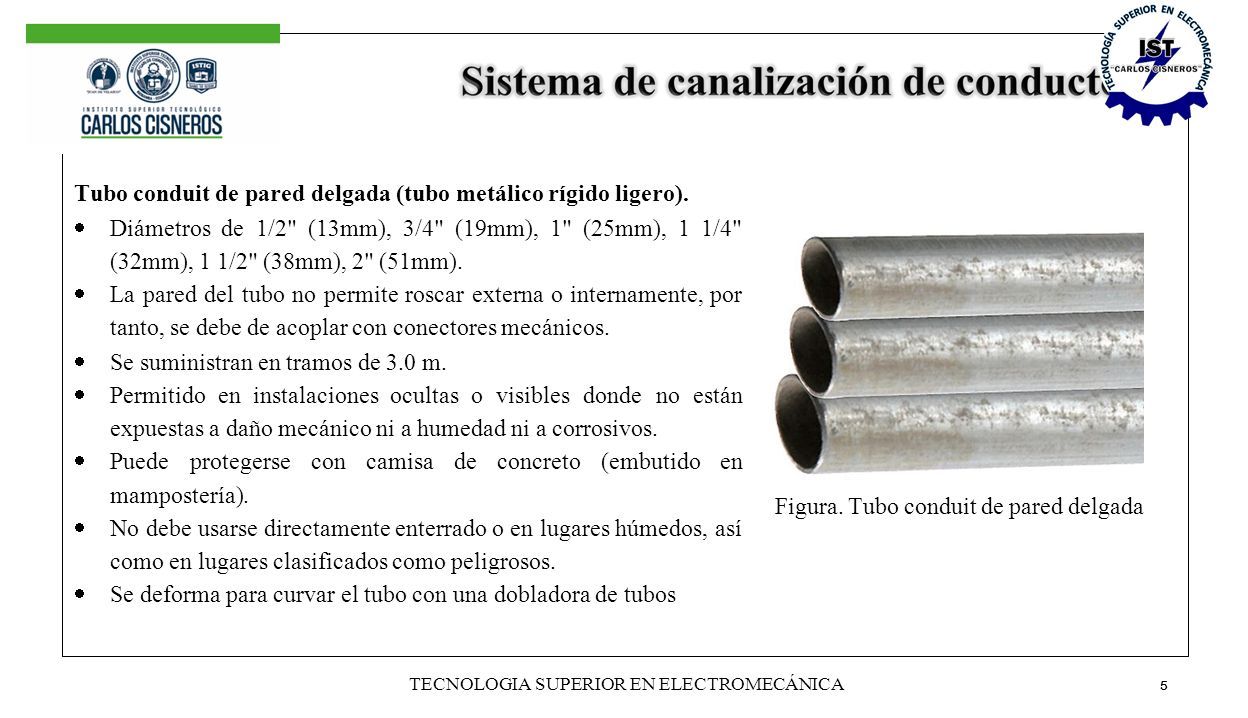

5 Tubo conduit de pared delgada (tubo metálico rígido ligero).  Diámetros de 1/2" (13mm), 3/4" (19mm), 1" (25mm), 1 1/4" (32mm), 1 1/2" (38mm), 2" (51mm).  La pared del tubo no permite roscar externa o internamente, por tanto, se debe de acoplar con conectores mecánicos.  Se suministran en tramos de 3.0 m.  Permitidoen instalaciones ocultas o visibles dondeno están expuestas a daño mecánico ni a humedad ni a corrosivos.  Puedeprotegerseconcamisadeconcreto(embutidoen mampostería).  No debe usarse directamente enterrado o en lugares húmedos, así como en lugares clasificados como peligrosos.  Se deforma para curvar el tubo con una dobladora de tubos Figura. Tubo conduit de pared delgada 5 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

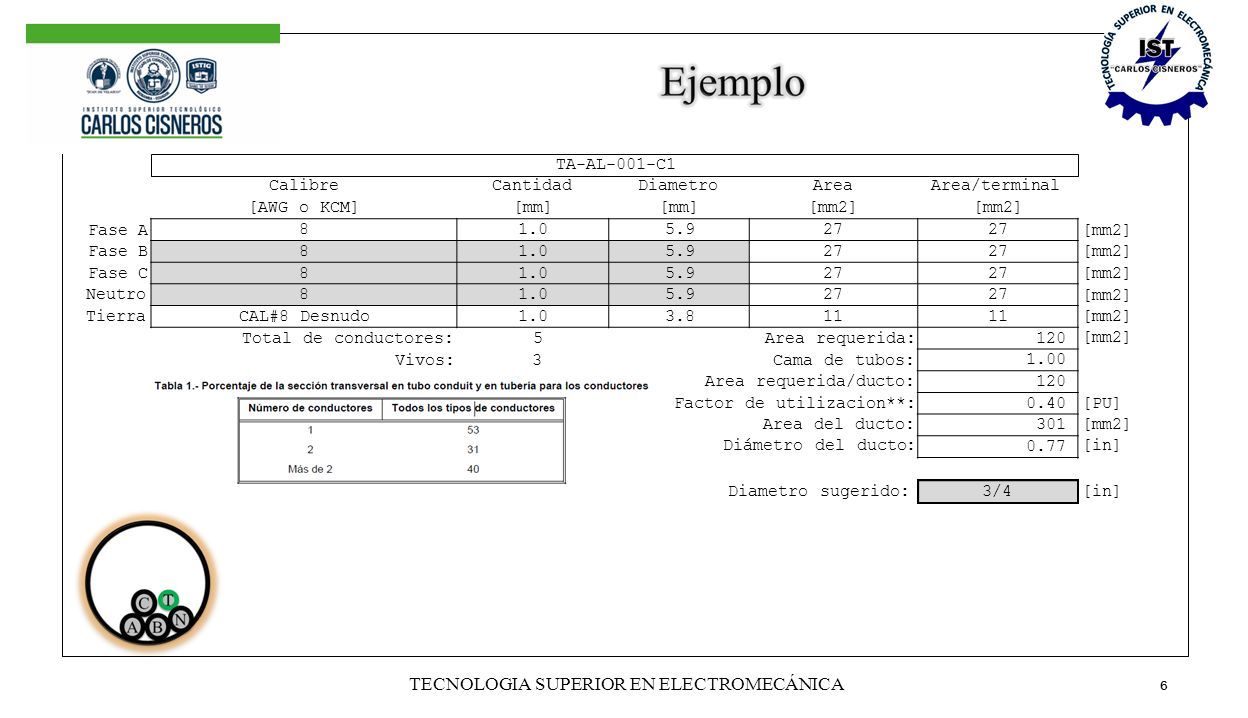

6 Calibre [AWG o KCM] Cantidad [mm] Diametro [mm] Area [mm2] Area/terminal [mm2] FaseA[mm2] FaseB[mm2] FaseC[mm2] Neutro Tierra [mm2] 81.05.927 81.05.927 81.05.927 81.05.927 CAL#8 Desnudo1.03.811 Total de conductores:5Area requerida: Vivos:3Cama de tubos: Area requerida/ducto: Factor de utilizacion**: Area del ducto: Diámetro del ducto: 120 1.00 120 0.40 301 0.77 [PU] [mm2] [in] Diametro sugerido:3/4[in] TA-AL-001-C1 6 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

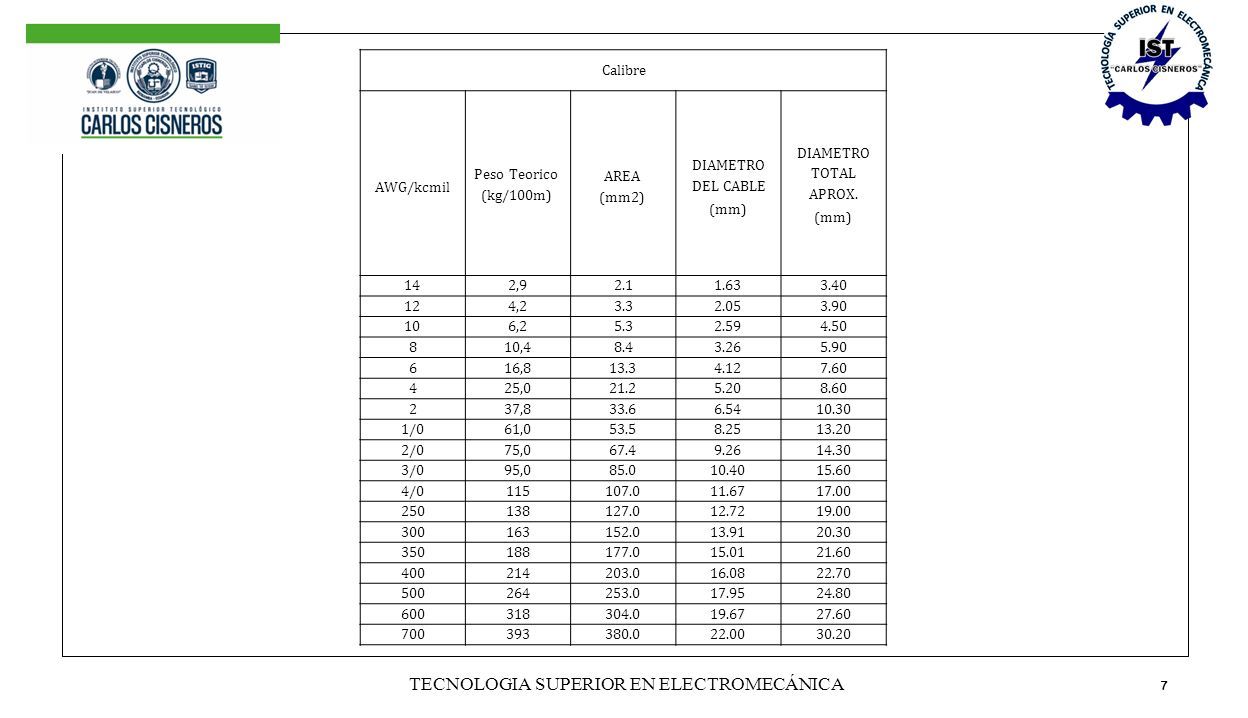

7 Calibre AWG/kcmil Peso Teorico (kg/100m) AREA (mm2) DIAMETRO DEL CABLE (mm) DIAMETRO TOTAL APROX. (mm) 142,92.11.633.40 124,23.32.053.90 106,25.32.594.50 810,48.43.265.90 616,813.34.127.60 425,021.25.208.60 237,833.66.5410.30 1/061,053.58.2513.20 2/075,067.49.2614.30 3/095,085.010.4015.60 4/0115107.011.6717.00 250138127.012.7219.00 300163152.013.9120.30 350188177.015.0121.60 400214203.016.0822.70 500264253.017.9524.80 600318304.019.6727.60 700393380.022.0030.20 7 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

8 Algunos accesorios para conectar este tipo de tubería. 8 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

9 Figura. Cama de tubos conduit de pared delgada con accesorios Condulet. 9 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

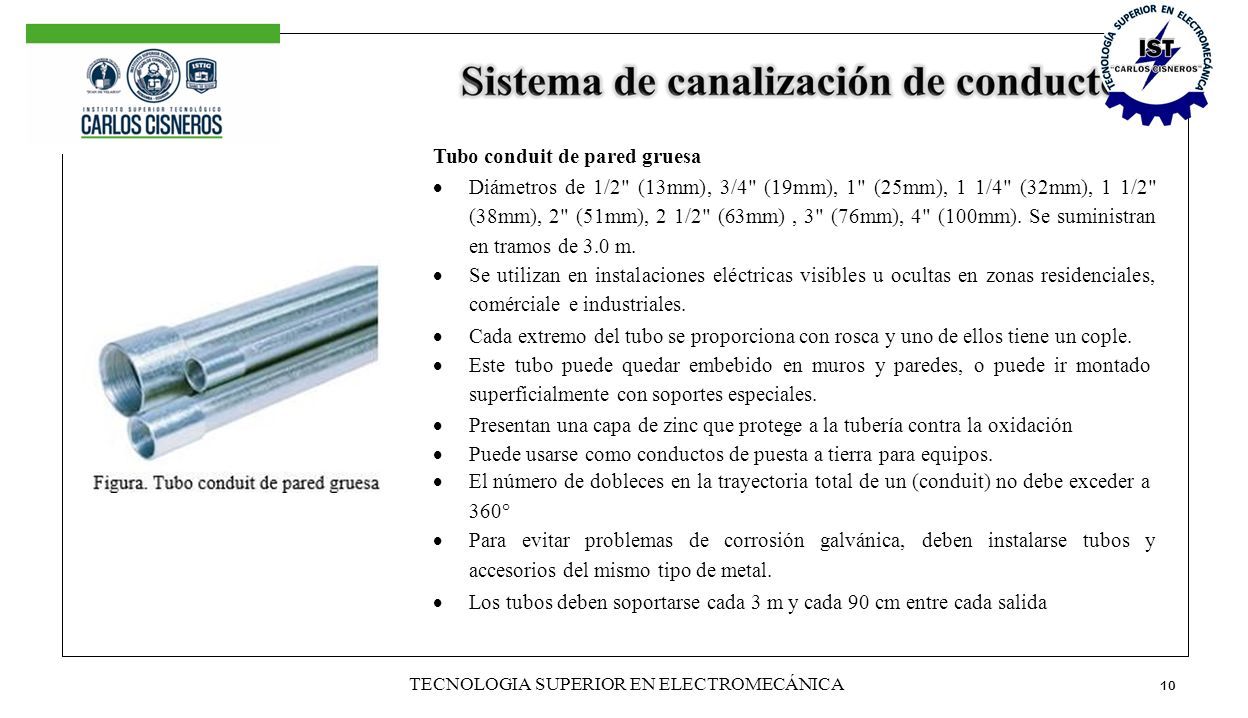

10 Tubo conduit de pared gruesa  Diámetros de 1/2" (13mm), 3/4" (19mm), 1" (25mm), 1 1/4" (32mm), 1 1/2" (38mm), 2" (51mm), 2 1/2" (63mm), 3" (76mm), 4" (100mm). Se suministran en tramos de 3.0 m.  Se utilizan en instalaciones eléctricas visibles u ocultas en zonas residenciales, comérciale e industriales.  Cada extremo del tubo se proporciona con rosca y uno de ellos tiene un cople.  Este tubo puede quedar embebido en muros y paredes, o puede ir montado superficialmente con soportes especiales.  Presentan una capa de zinc que protege a la tubería contra la oxidación  Puede usarse como conductos de puesta a tierra para equipos.  El número de dobleces en la trayectoria total de un (conduit) no debe exceder a 360°  Paraevitarproblemasdecorrosióngalvánica,debeninstalarsetubosy accesorios del mismo tipo de metal.  Los tubos deben soportarse cada 3 m y cada 90 cm entre cada salida 10 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

11 Figura. Canalización de alimentador principal derivado de un transformador de 225 kVA con tubo conduit de pared gruesa hacia un gabinete tipo Himel. 11 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

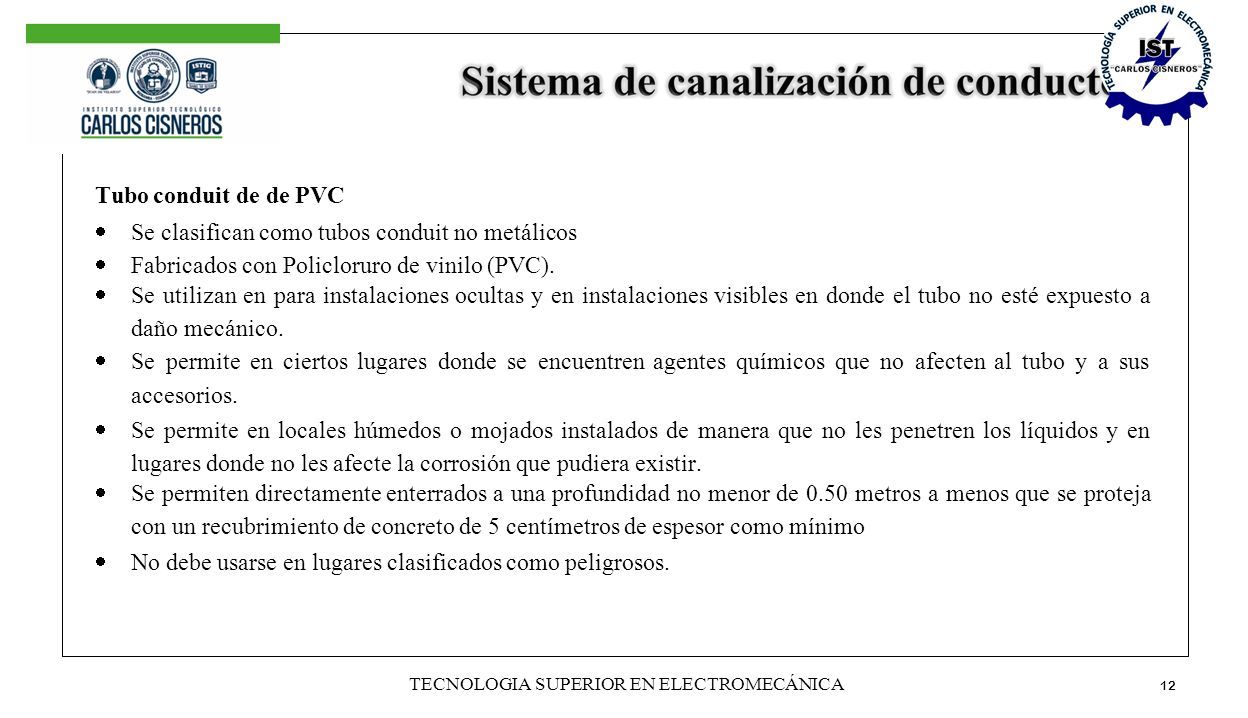

12 Tubo conduit de de PVC  Se clasifican como tubos conduit no metálicos  Fabricados con Policloruro de vinilo (PVC).  Se utilizan en para instalaciones ocultas y en instalaciones visibles en donde el tubo no esté expuesto a daño mecánico.  Se permite en ciertos lugares donde se encuentren agentes químicos que no afecten al tubo y a sus accesorios.  Se permite en locales húmedos o mojados instalados de manera que no les penetren los líquidos y en lugares donde no les afecte la corrosión que pudiera existir.  Se permiten directamente enterrados a una profundidad no menor de 0.50 metros a menos que se proteja con un recubrimiento de concreto de 5 centímetros de espesor como mínimo  No debe usarse en lugares clasificados como peligrosos. 12 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

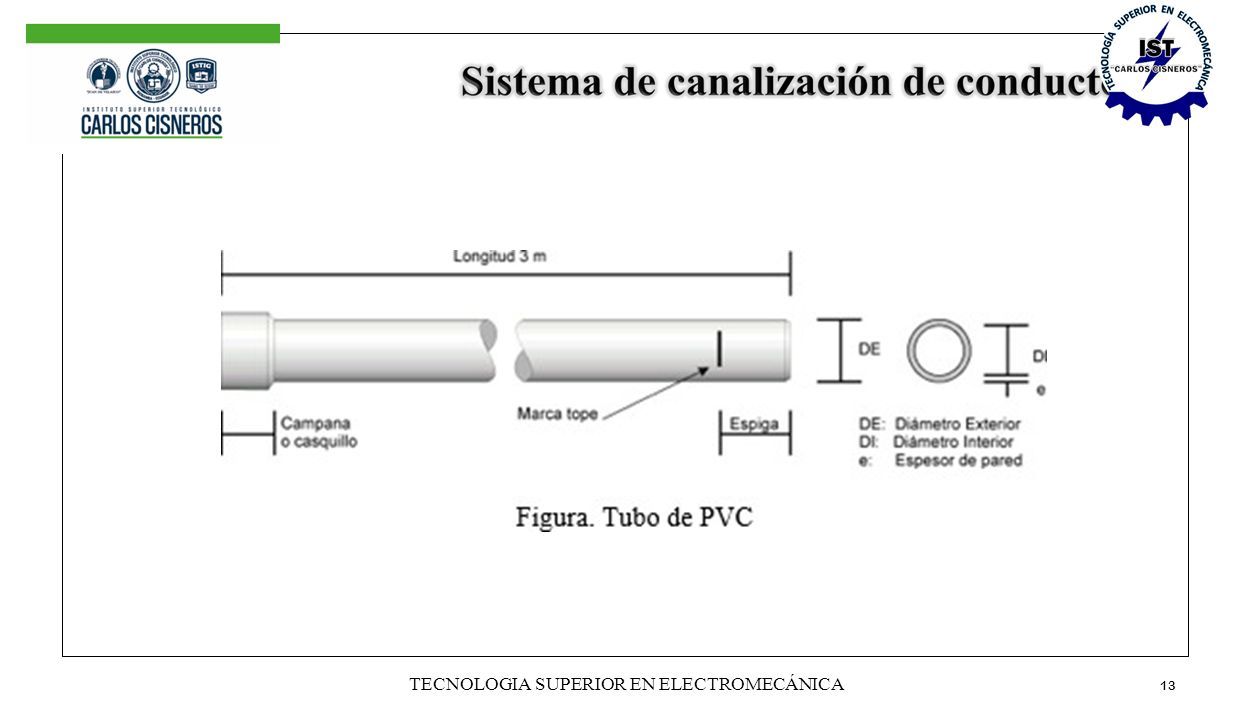

13 13 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

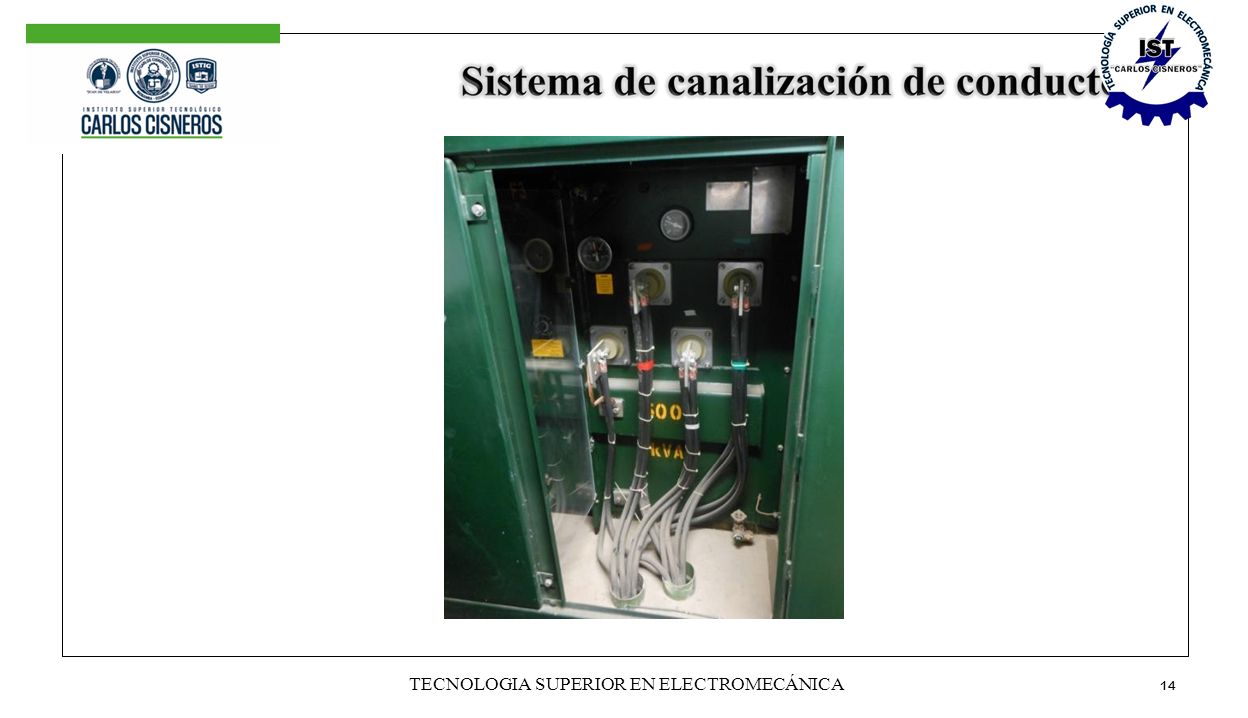

14 14 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

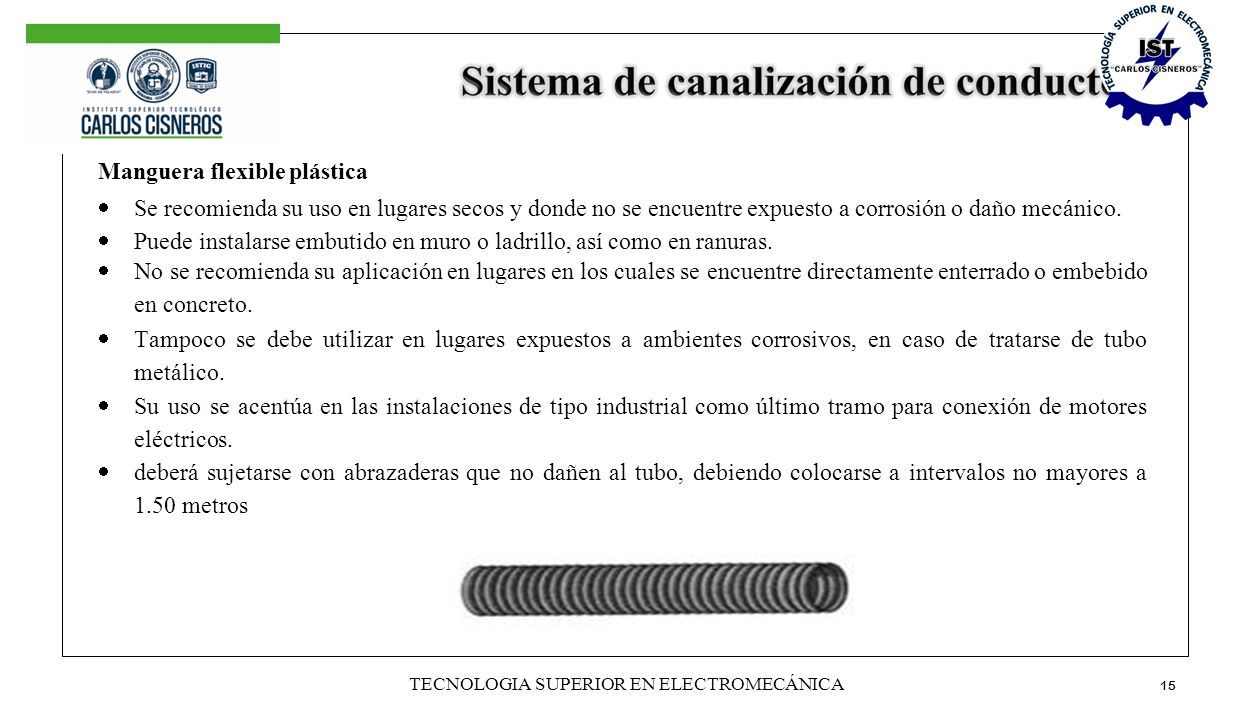

15 Manguera flexible plástica  Se recomienda su uso en lugares secos y donde no se encuentre expuesto a corrosión o daño mecánico.  Puede instalarse embutido en muro o ladrillo, así como en ranuras.  No se recomienda su aplicación en lugares en los cuales se encuentre directamente enterrado o embebido en concreto.  Tampoco se debe utilizar en lugares expuestos a ambientes corrosivos, en caso de tratarse de tubo metálico.  Su uso se acentúa en las instalaciones de tipo industrial como último tramo para conexión de motores eléctricos.  deberá sujetarse con abrazaderas que no dañen al tubo, debiendo colocarse a intervalos no mayores a 1.50 metros 15 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

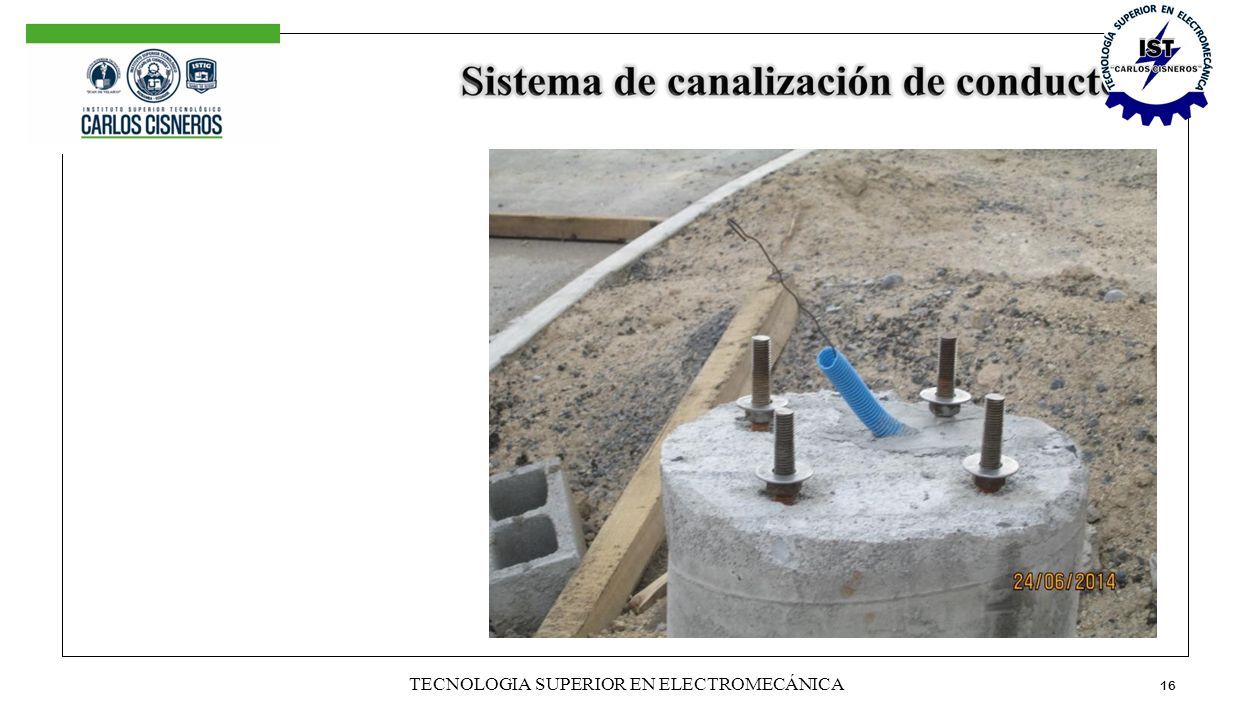

16 16 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

17 Poliducto o manguera naranja 17 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

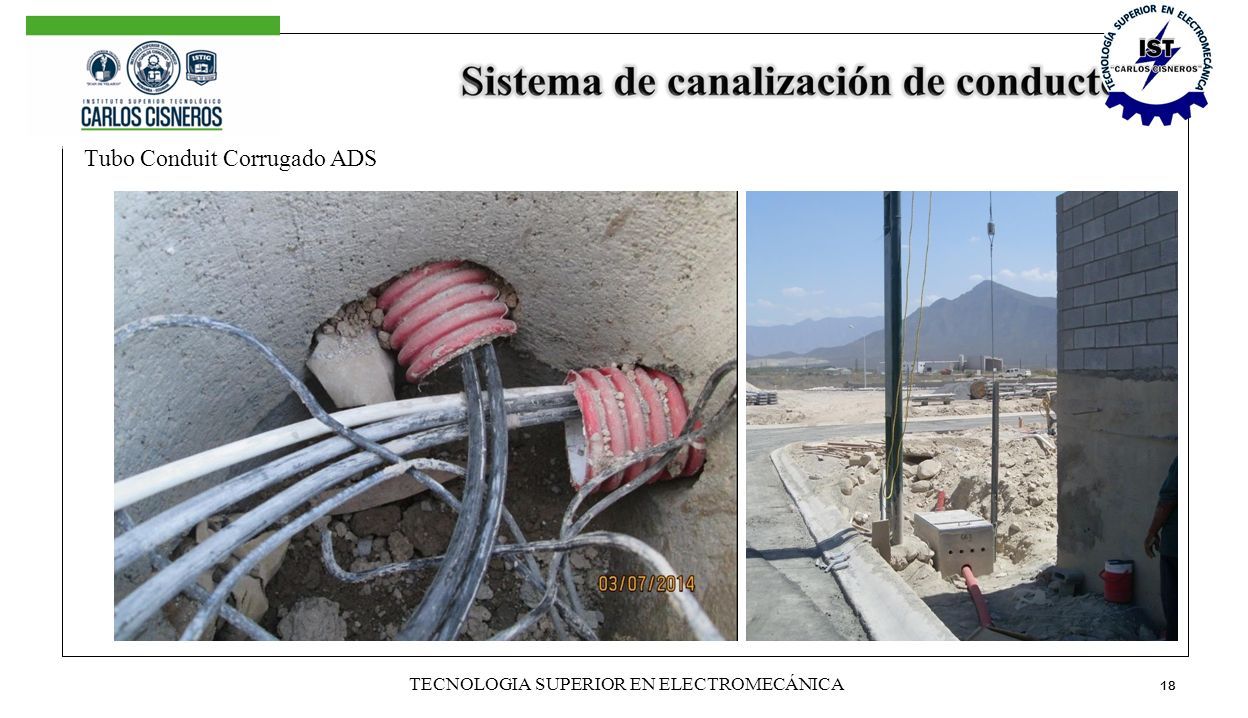

18 Tubo Conduit Corrugado ADS 18 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

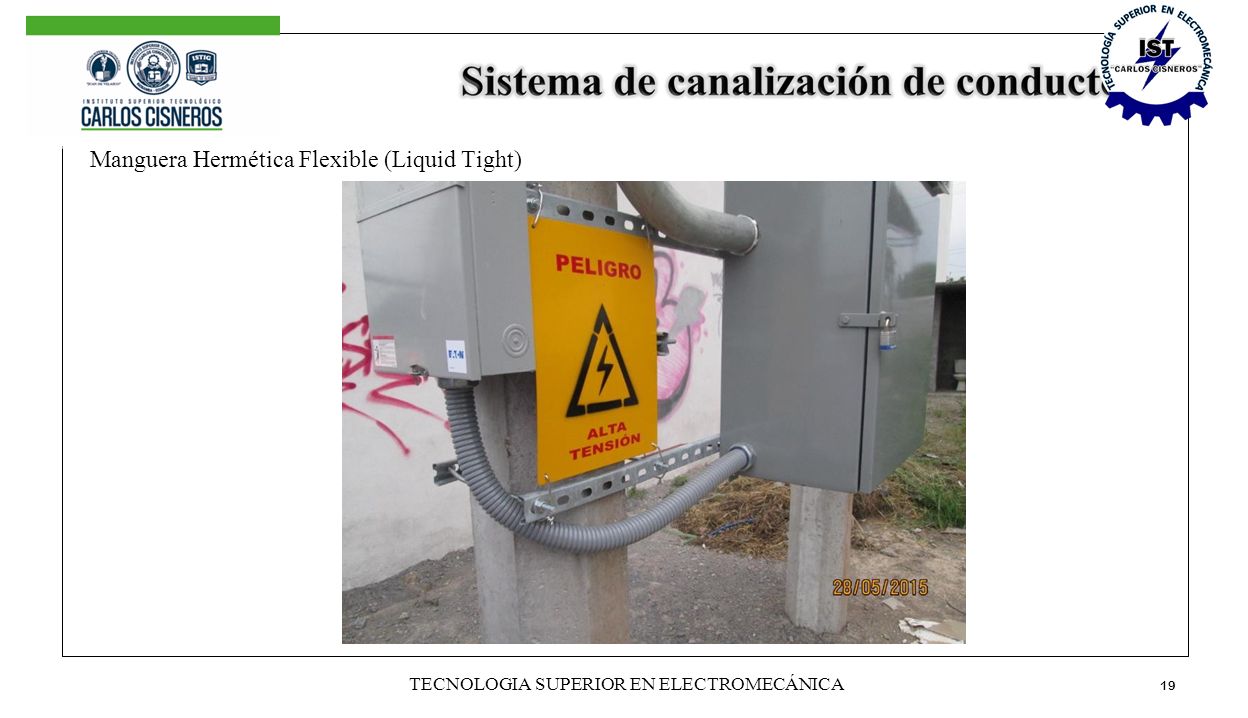

19 Manguera Hermética Flexible (Liquid Tight) 19 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

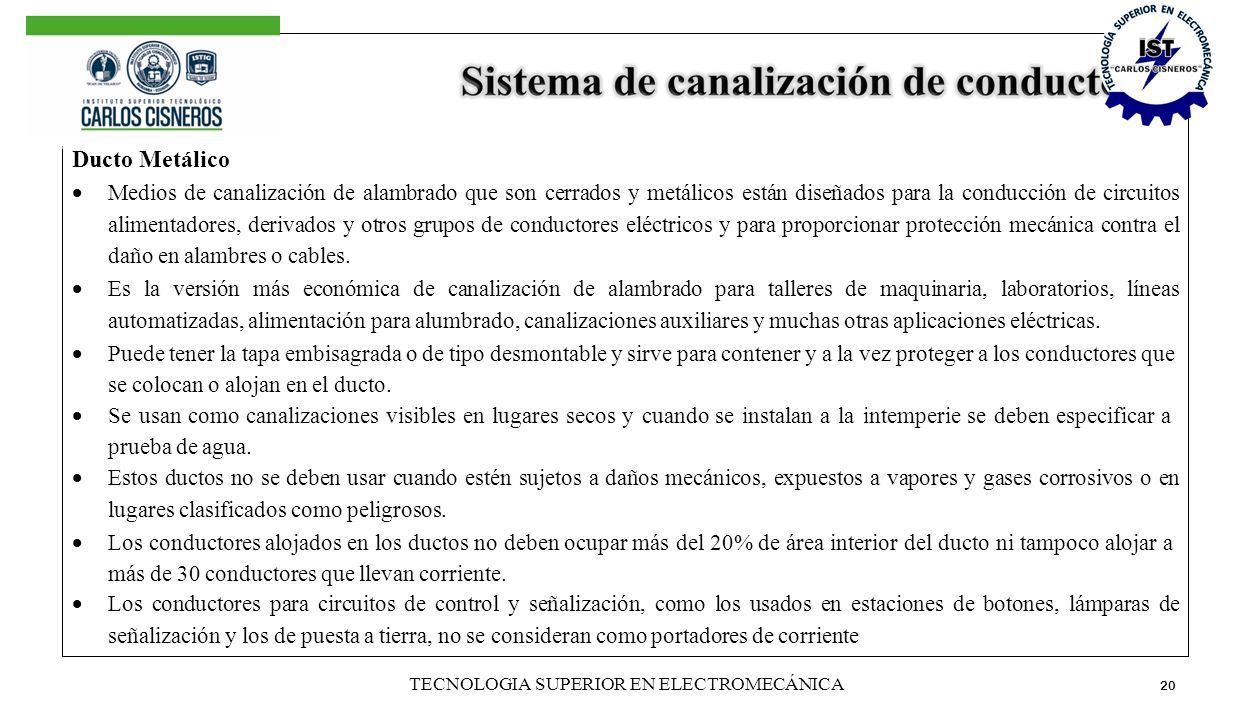

20 Ducto Metálico 20  Medios de canalización de alambrado que son cerrados y metálicos están diseñados para la conducción de circuitos alimentadores, derivados y otros grupos de conductores eléctricos y para proporcionar protección mecánica contra el daño en alambres o cables.  Es la versión más económica de canalización de alambrado para talleres de maquinaria, laboratorios, líneas automatizadas, alimentación para alumbrado, canalizaciones auxiliares y muchas otras aplicaciones eléctricas.  Puede tener la tapa embisagrada o de tipo desmontable y sirve para contener y a la vez proteger a los conductores que se colocan o alojan en el ducto.  Se usan como canalizaciones visibles en lugares secos y cuando se instalan a la intemperie se deben especificar a prueba de agua.  Estos ductos no se deben usar cuando estén sujetos a daños mecánicos, expuestos a vapores y gases corrosivos o en lugares clasificados como peligrosos.  Los conductores alojados en los ductos no deben ocupar más del 20% de área interior del ducto ni tampoco alojar a más de 30 conductores que llevan corriente.  Los conductores para circuitos de control y señalización, como los usados en estaciones de botones, lámparas de señalización y los de puesta a tierra, no se consideran como portadores de corriente TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

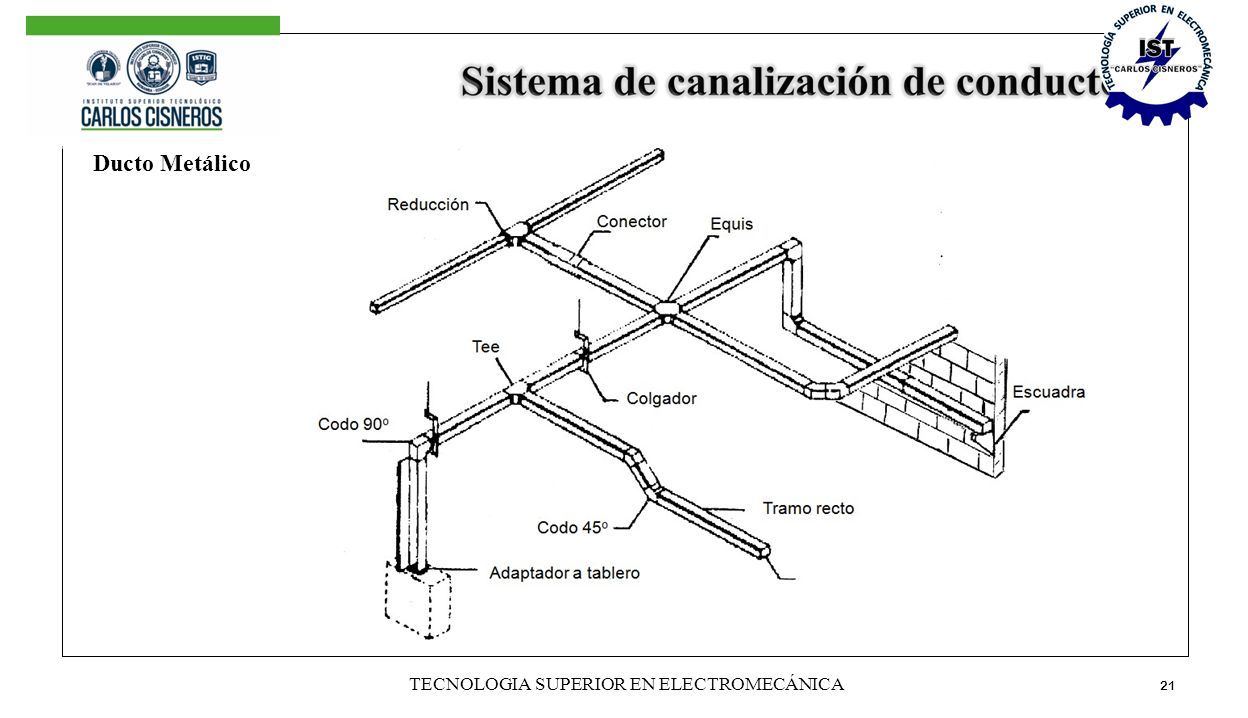

21 Ducto Metálico 21 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

22 Ducto Metálico Capacidad de conducción de corriente de conductores Tabla. Comparativa Ducto 22 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

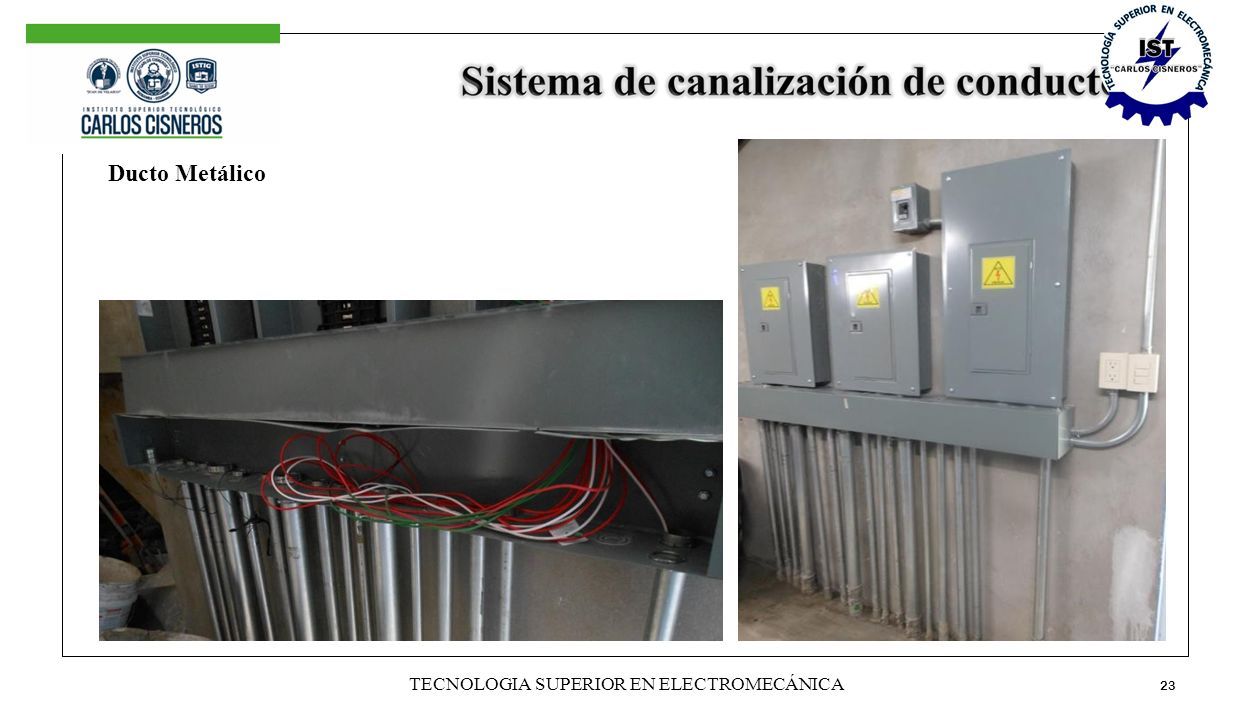

23 Ducto Metálico 23 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

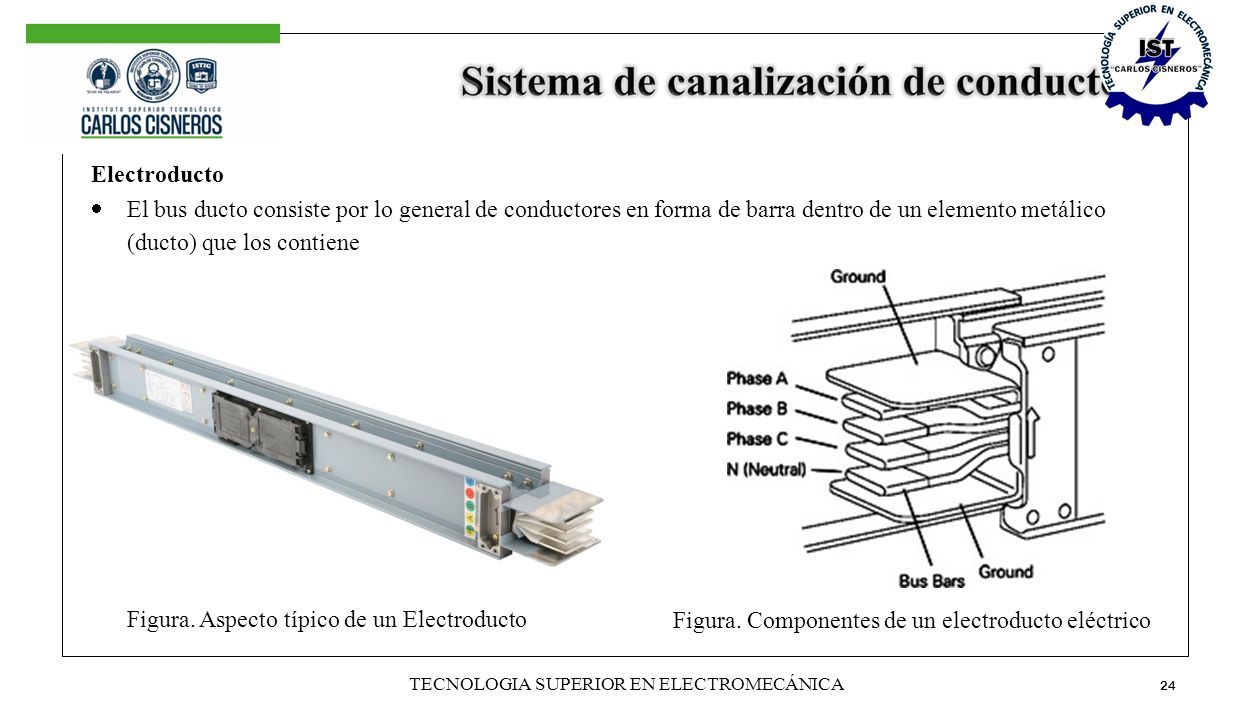

24 Electroducto  El bus ducto consiste por lo general de conductores en forma de barra dentro de un elemento metálico (ducto) que los contiene Figura. Aspecto típico de un Electroducto 24 Figura. Componentes de un electroducto eléctrico TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

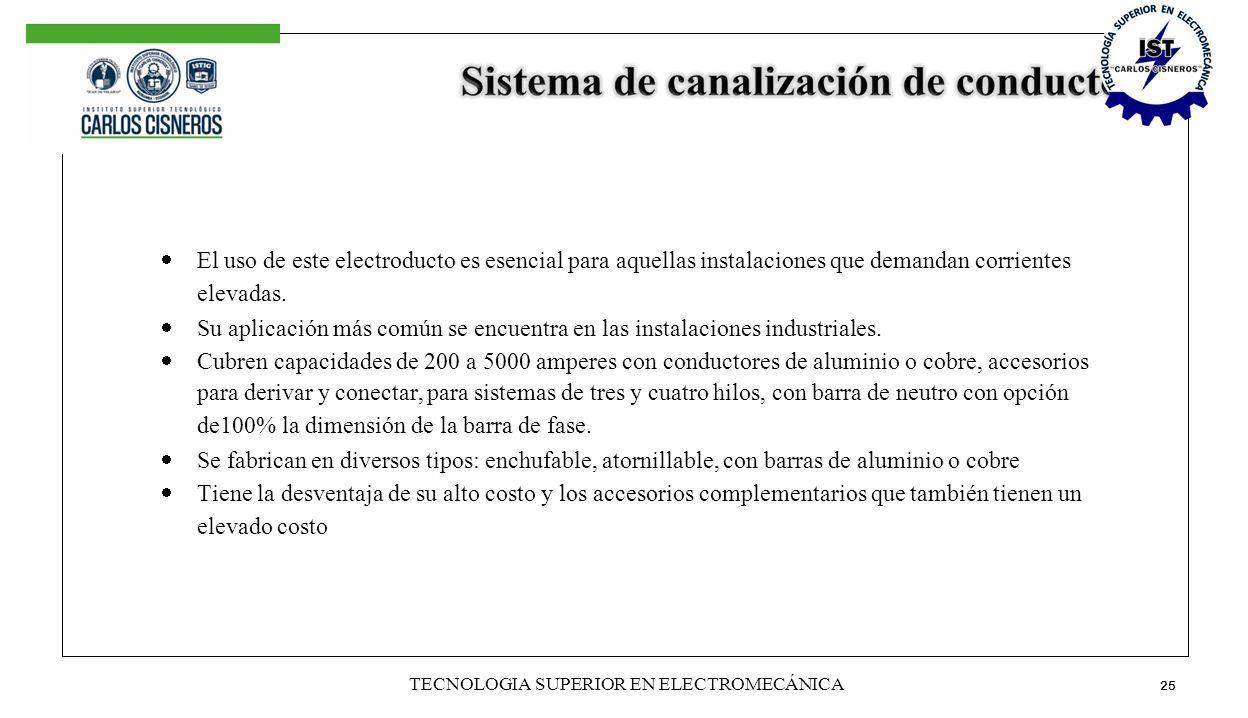

25  El uso de este electroducto es esencial para aquellas instalaciones que demandan corrientes elevadas.  Su aplicación más común se encuentra en las instalaciones industriales.  Cubren capacidades de 200 a 5000 amperes con conductores de aluminio o cobre, accesorios para derivar y conectar, para sistemas de tres y cuatro hilos, con barra de neutro con opción de100% la dimensión de la barra de fase.  Se fabrican en diversos tipos: enchufable, atornillable, con barras de aluminio o cobre  Tiene la desventaja de su alto costo y los accesorios complementarios que también tienen un elevado costo 25 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

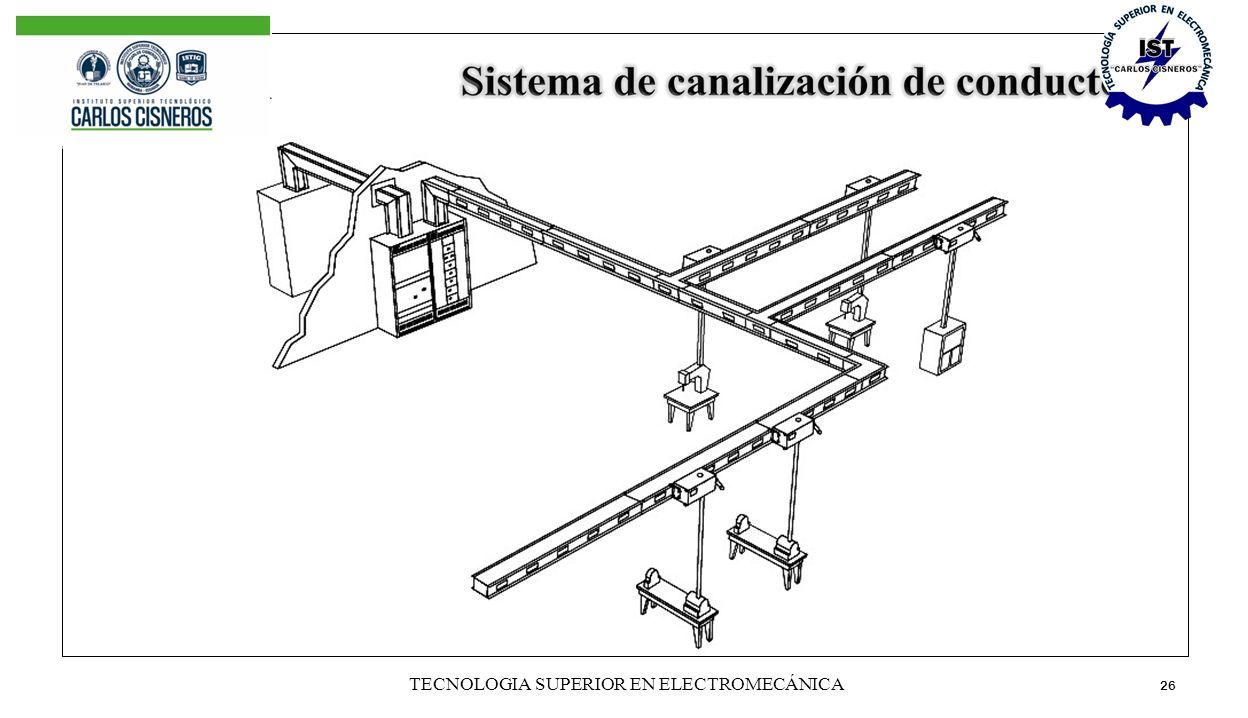

26 26 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

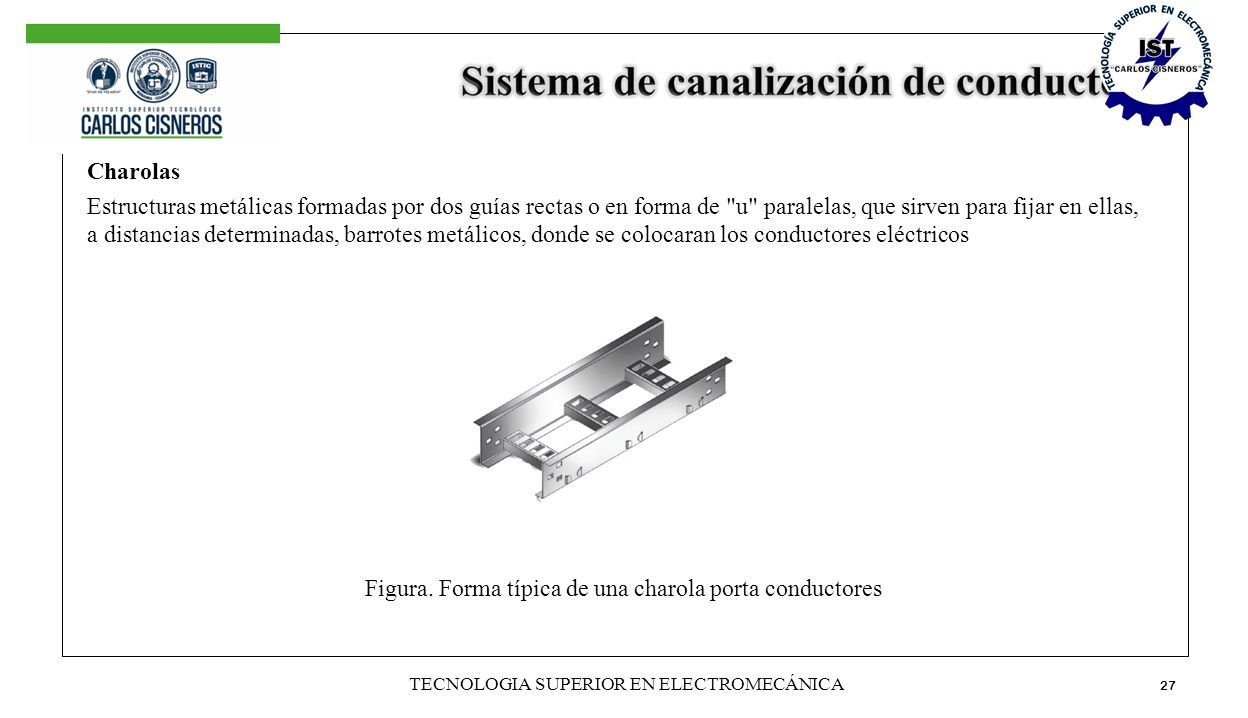

27 Charolas Estructuras metálicas formadas por dos guías rectas o en forma de "u" paralelas, que sirven para fijar en ellas, a distancias determinadas, barrotes metálicos, donde se colocaran los conductores eléctricos Figura. Forma típica de una charola porta conductores 27 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

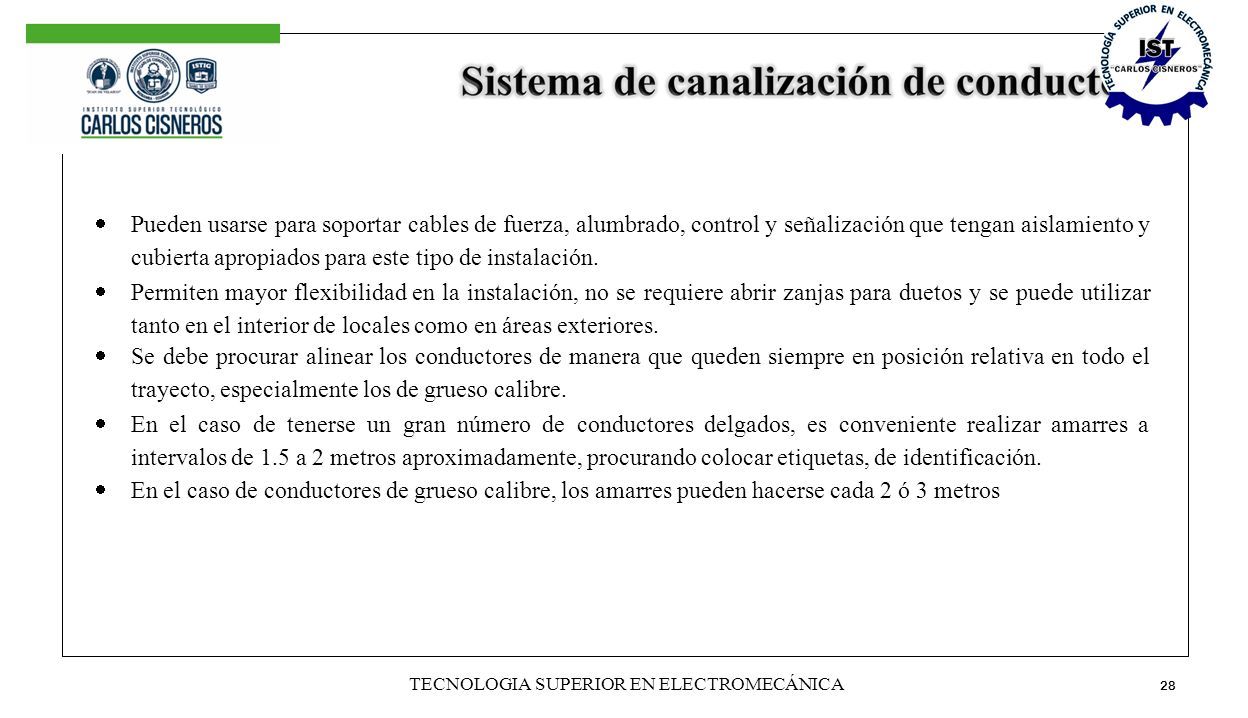

28  Pueden usarse para soportar cables de fuerza, alumbrado, control y señalización que tengan aislamiento y cubierta apropiados para este tipo de instalación.  Permiten mayor flexibilidad en la instalación, no se requiere abrir zanjas para duetos y se puede utilizar tanto en el interior de locales como en áreas exteriores.  Se debe procurar alinear los conductores de manera que queden siempre en posición relativa en todo el trayecto, especialmente los de grueso calibre.  En el caso de tenerse un gran número de conductores delgados, es conveniente realizar amarres a intervalos de 1.5 a 2 metros aproximadamente, procurando colocar etiquetas, de identificación.  En el caso de conductores de grueso calibre, los amarres pueden hacerse cada 2 ó 3 metros 28 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

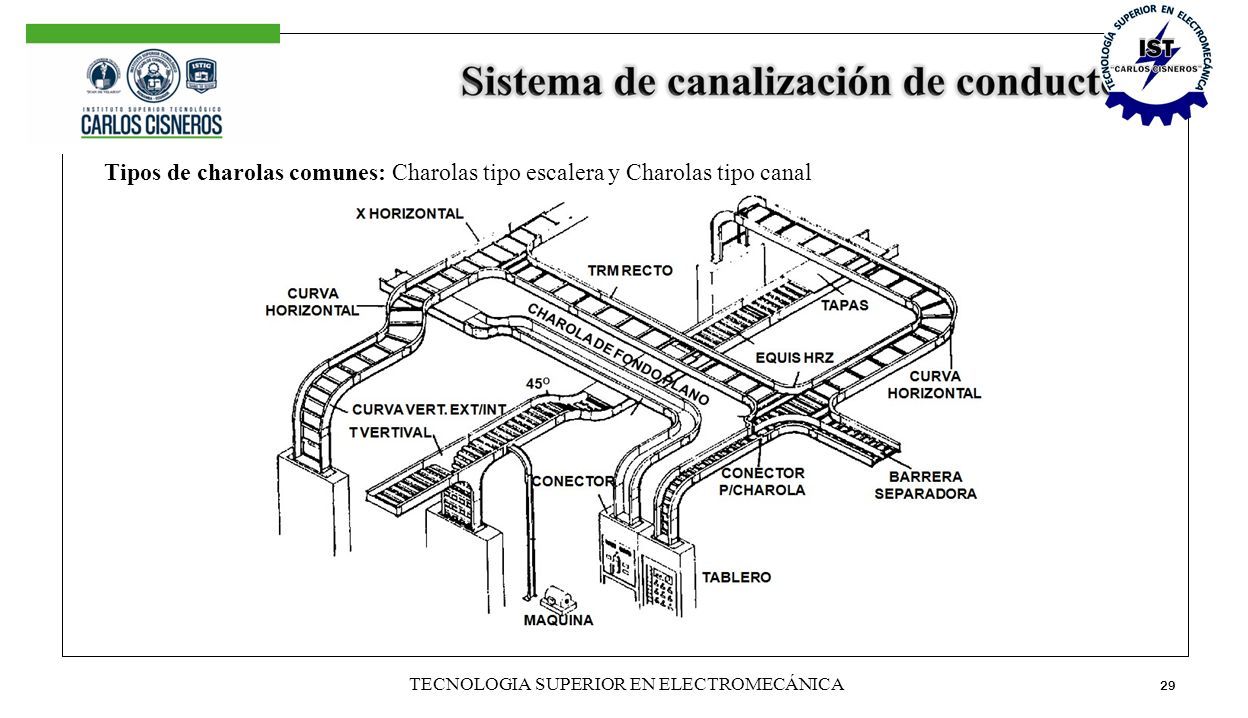

29 Tipos de charolas comunes: Charolas tipo escalera y Charolas tipo canal 29 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA

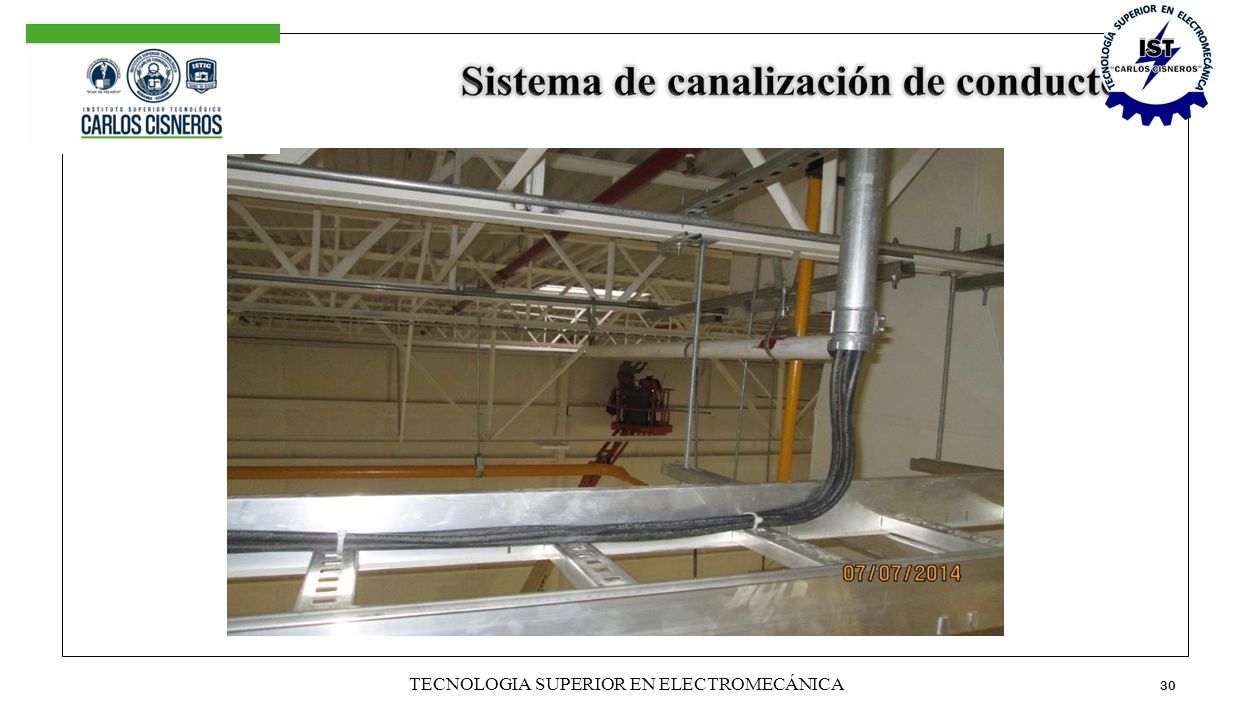

30 30 TECNOLOGIA SUPERIOR EN ELECTROMECÁNICA
