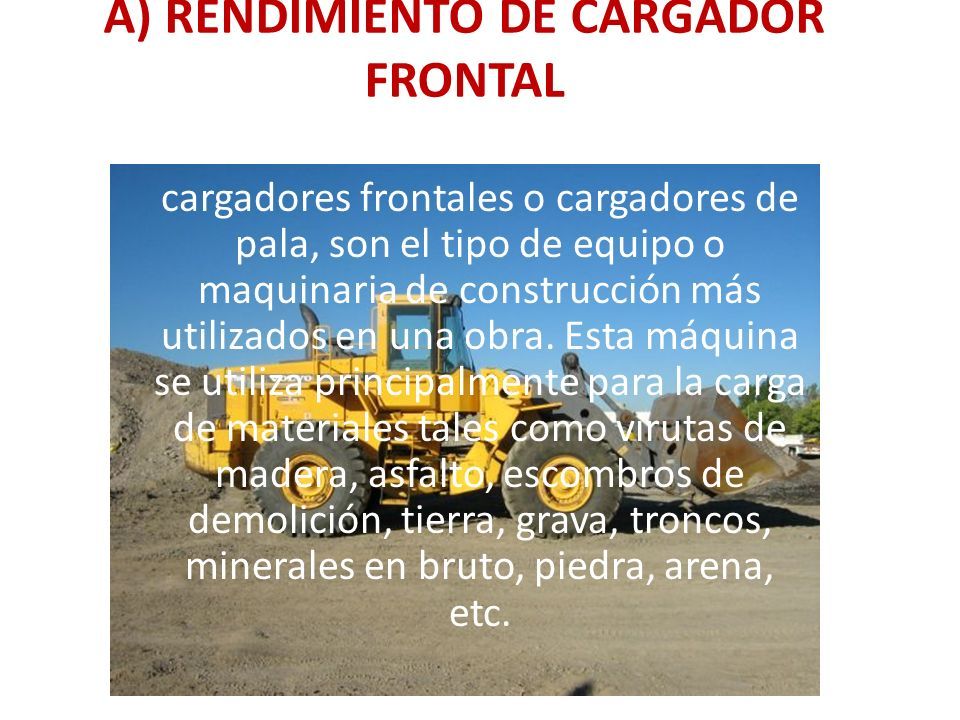

1 A) RENDIMIENTO DE CARGADOR FRONTAL cargadores frontales o cargadores de pala, son el tipo de equipo o maquinaria de construcción más utilizados en una obra. Esta máquina se utiliza principalmente para la carga de materiales tales como virutas de madera, asfalto, escombros de demolición, tierra, grava, troncos, minerales en bruto, piedra, arena, etc.

2 Usos: -Excavación en terreno llano, de materiales sueltos y disgregados. -Eliminación de desmonte de terrenos blandos. -Limpieza de terrenos. -Extendido y la nivelación previa. -Carga de todo tipo de material.

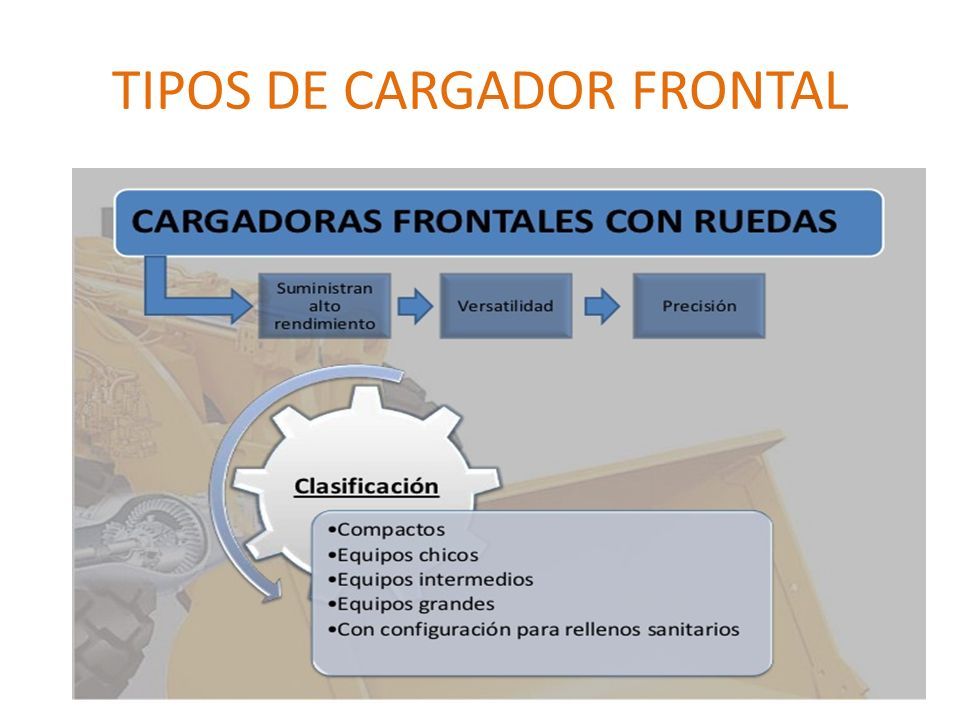

3 TIPOS DE CARGADOR FRONTAL

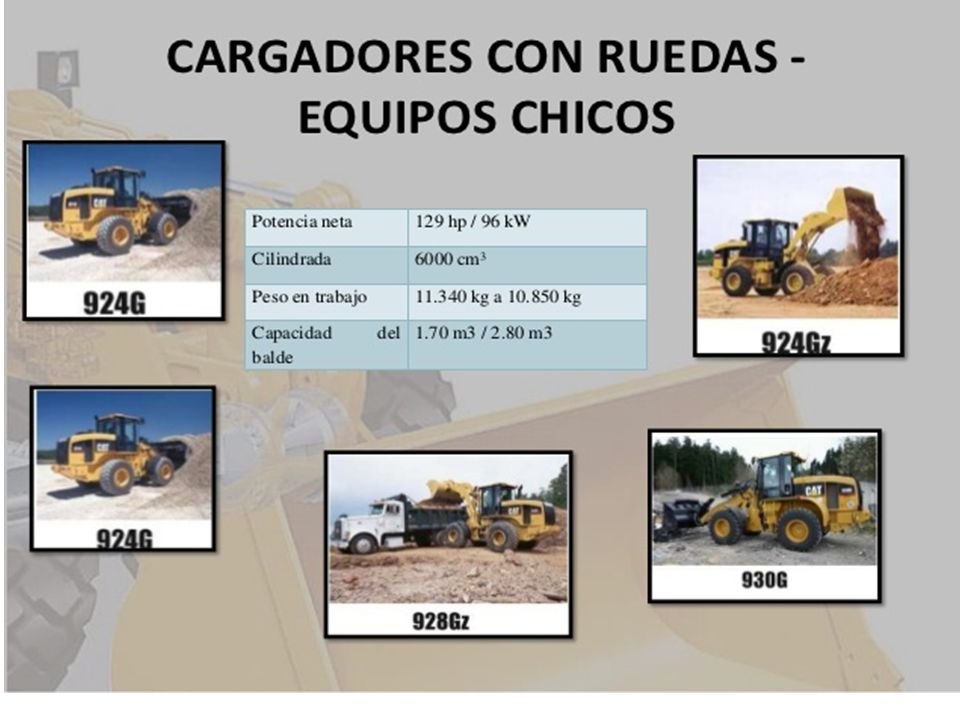

4

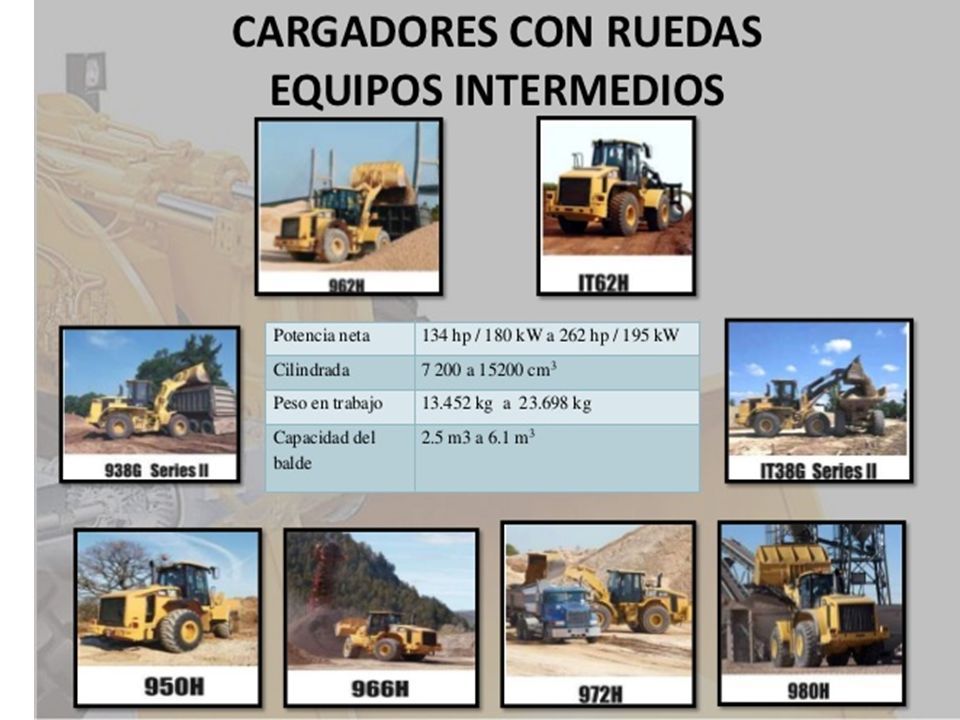

5

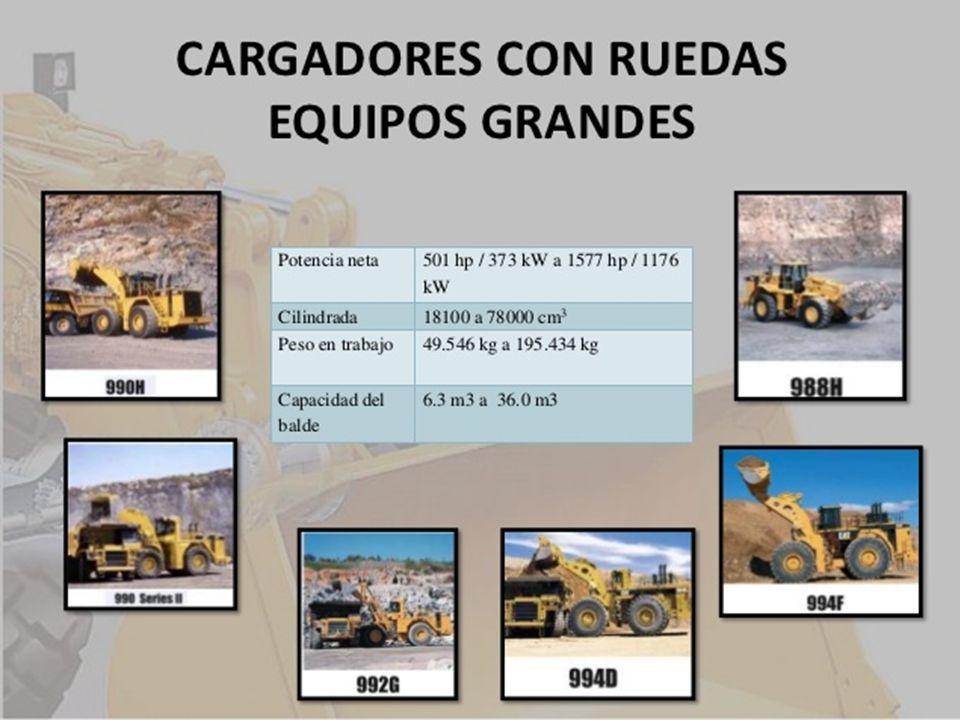

6

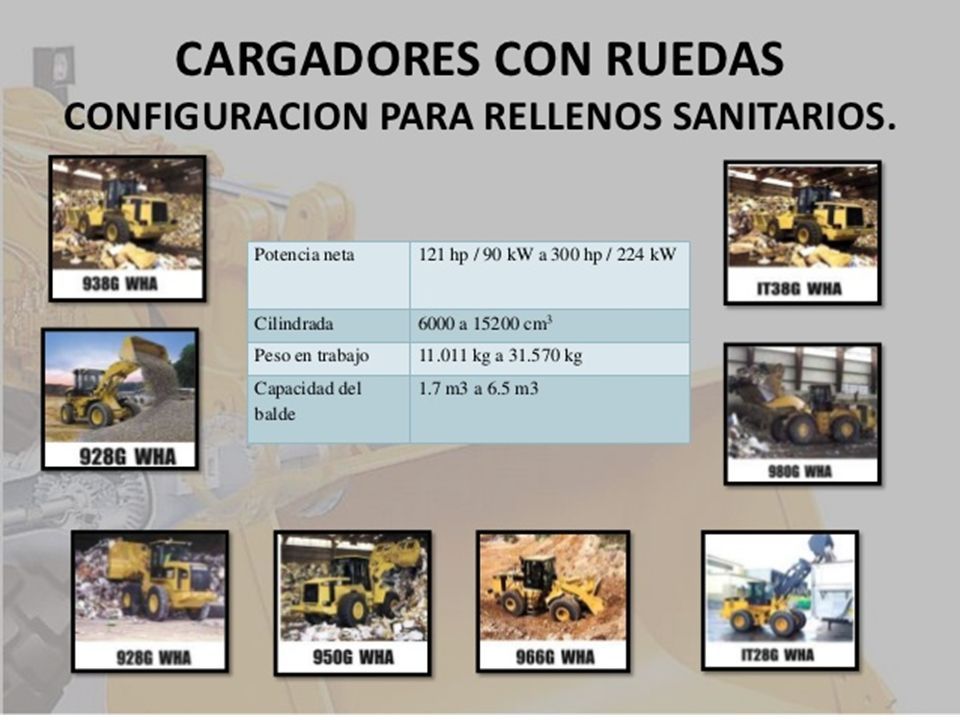

7

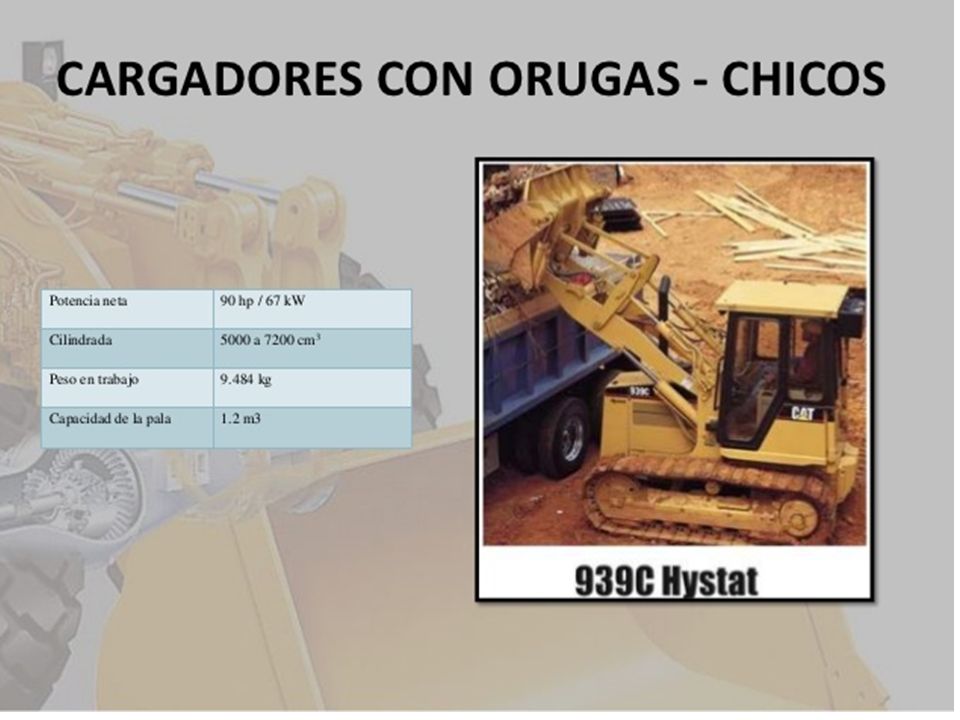

8

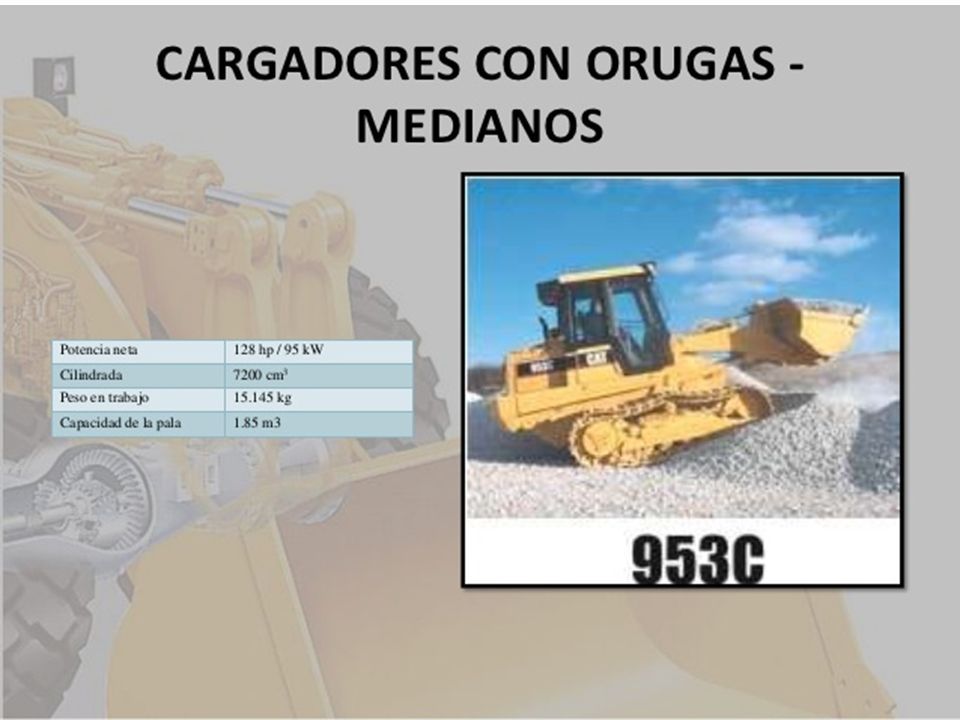

9

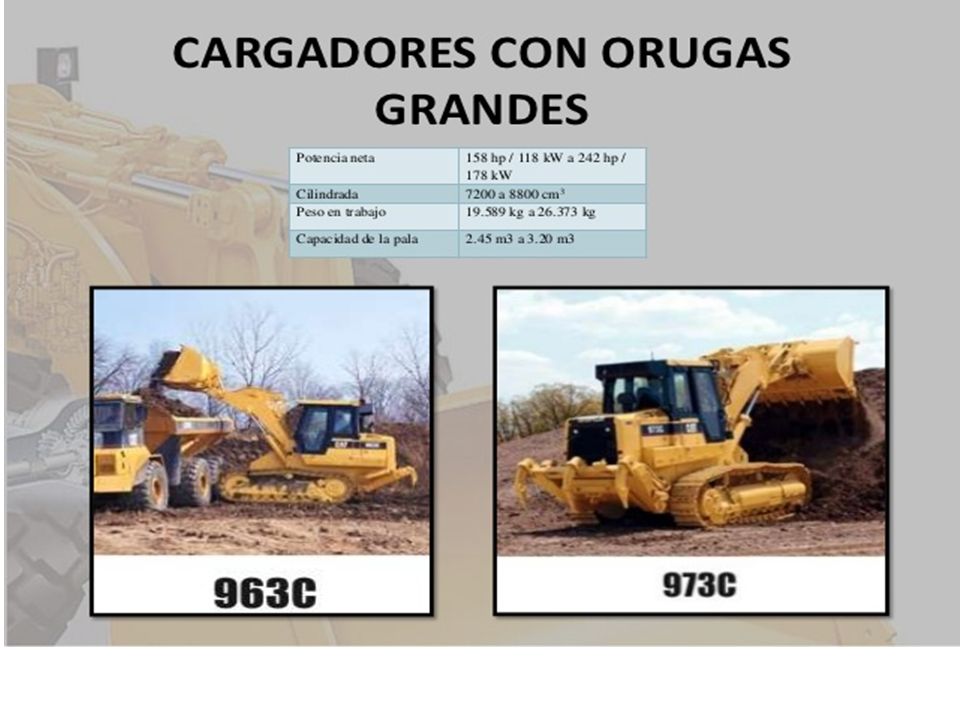

10

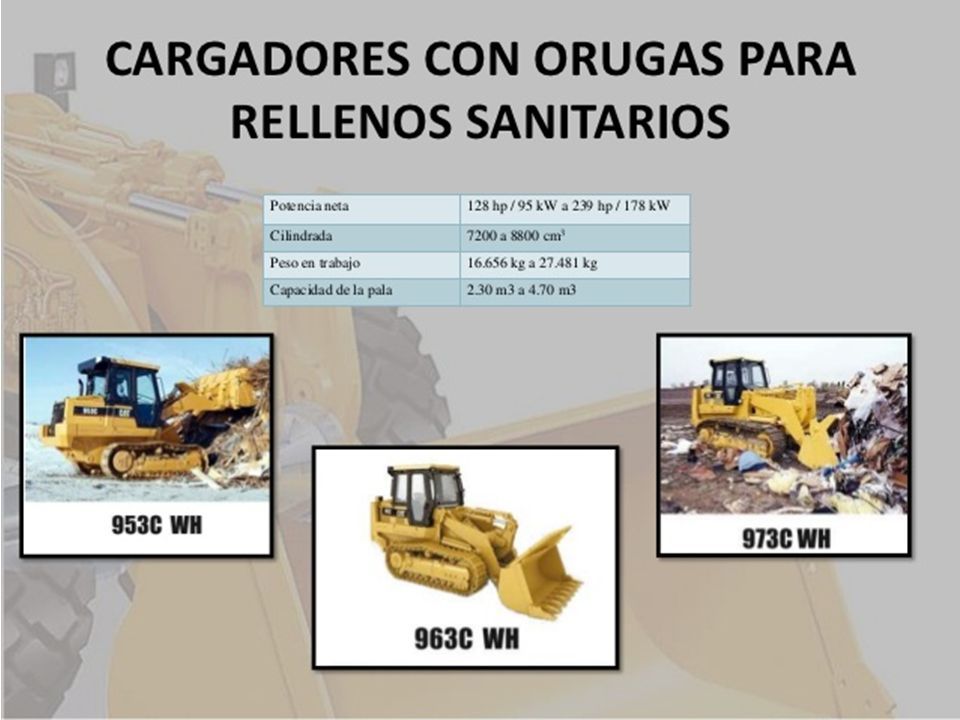

11

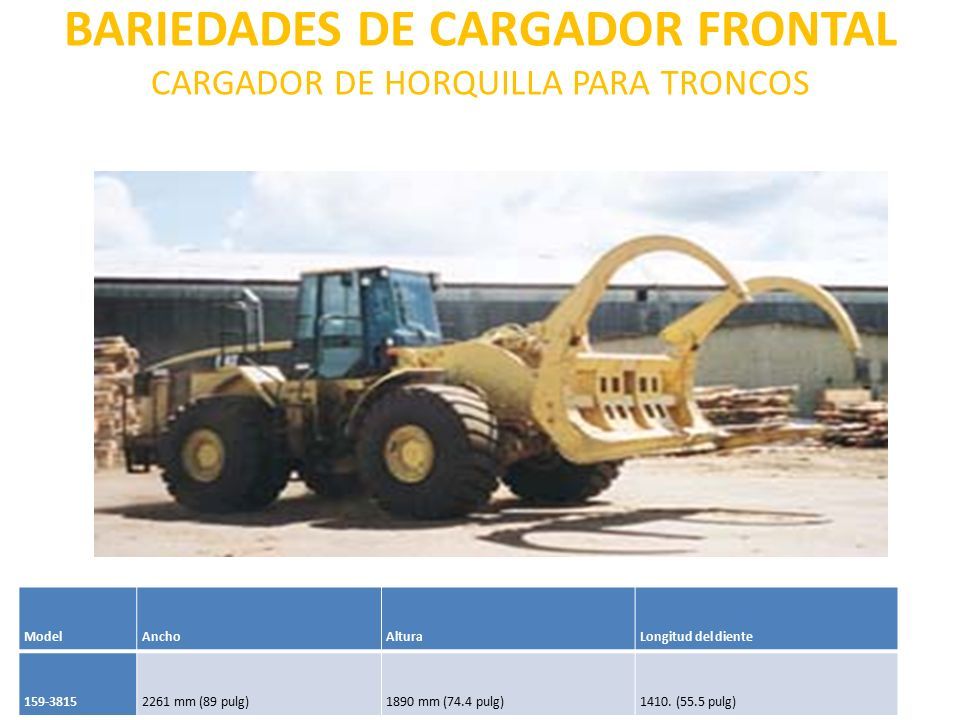

12 BARIEDADES DE CARGADOR FRONTAL CARGADOR DE HORQUILLA PARA TRONCOS ModelAnchoAlturaLongitud del diente 159-38152261 mm (89 pulg)1890 mm (74.4 pulg)1410.(55.5 pulg)

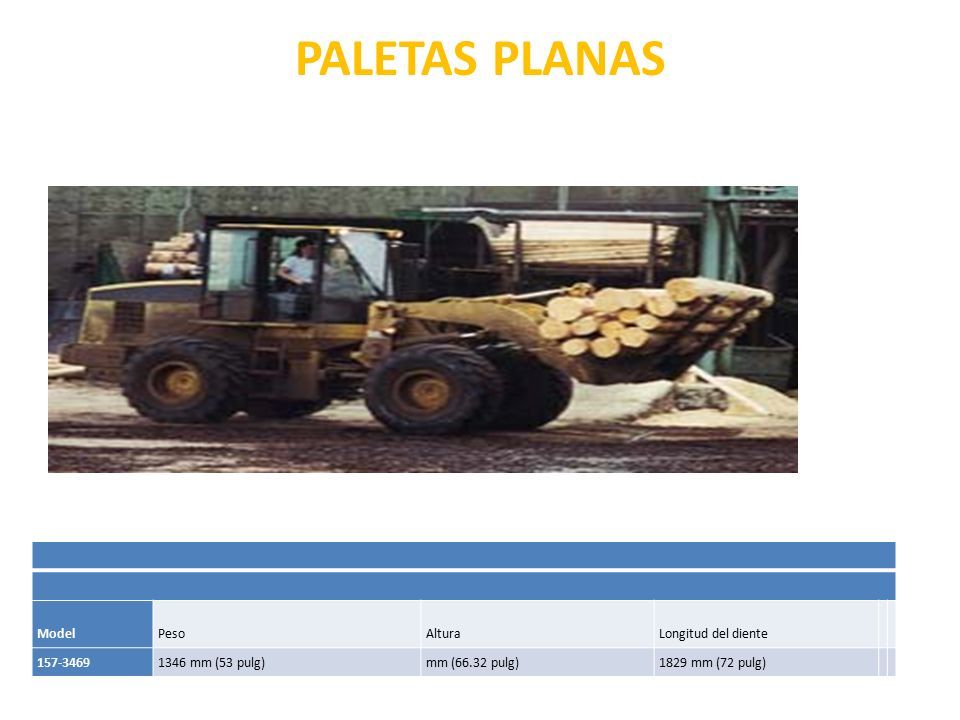

13 PALETAS PLANAS ModelPesoAlturaLongitud del diente 157-34691346 mm (53 pulg)mm (66.32 pulg)1829 mm (72 pulg)

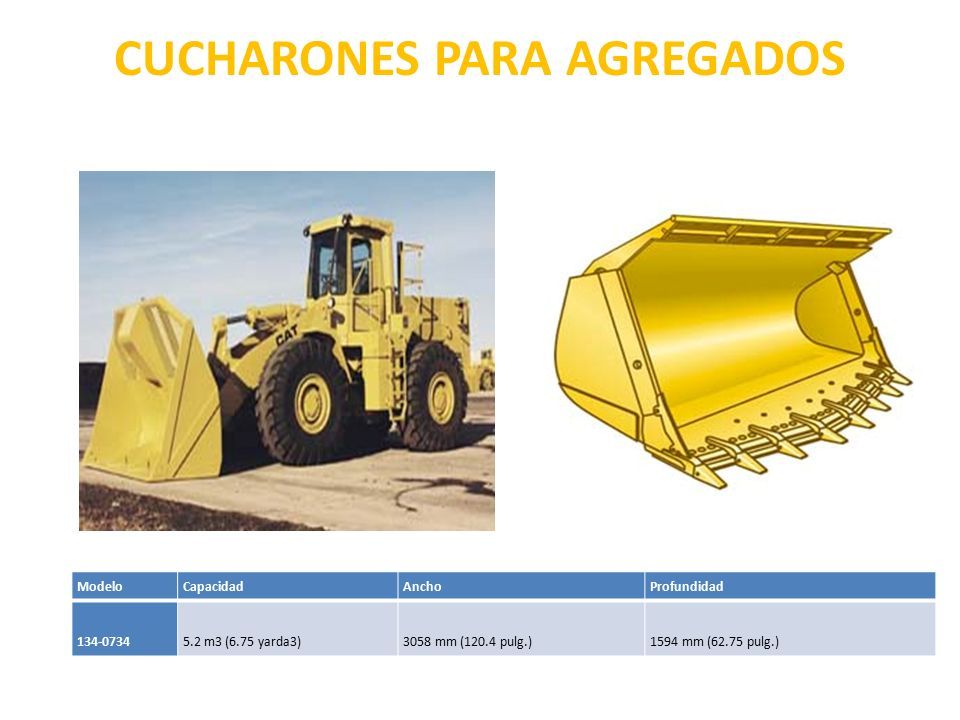

14 CUCHARONES PARA AGREGADOS ModeloCapacidadAnchoProfundidad 134-07345.2 m3 (6.75 yarda3)3058 mm (120.4 pulg.)1594 mm (62.75 pulg.)

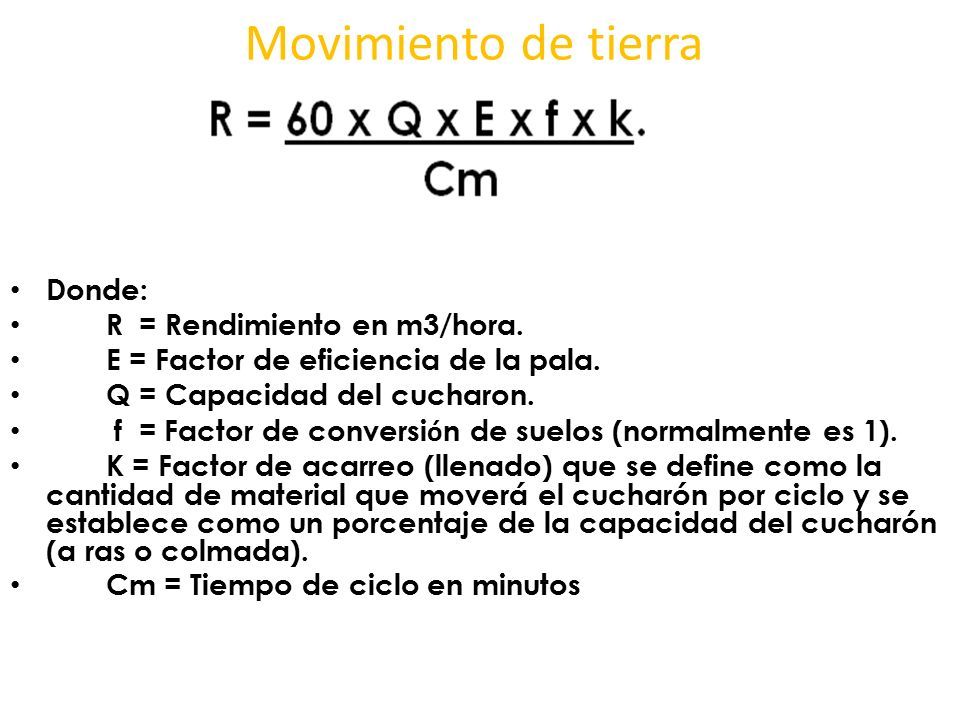

15 Movimiento de tierra Donde: R = Rendimiento en m3/hora. E = Factor de eficiencia de la pala. Q = Capacidad del cucharon. f = Factor de conversi ó n de suelos (normalmente es 1). K = Factor de acarreo (llenado) que se define como la cantidad de material que moverá el cucharón por ciclo y se establece como un porcentaje de la capacidad del cucharón (a ras o colmada). Cm = Tiempo de ciclo en minutos

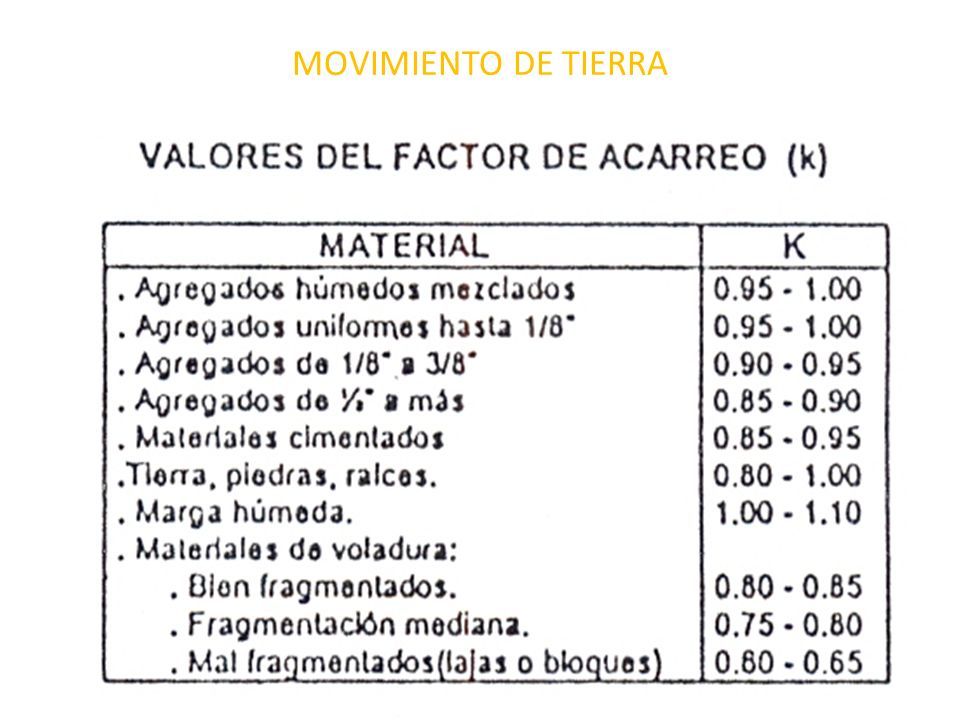

16 MOVIMIENTO DE TIERRA

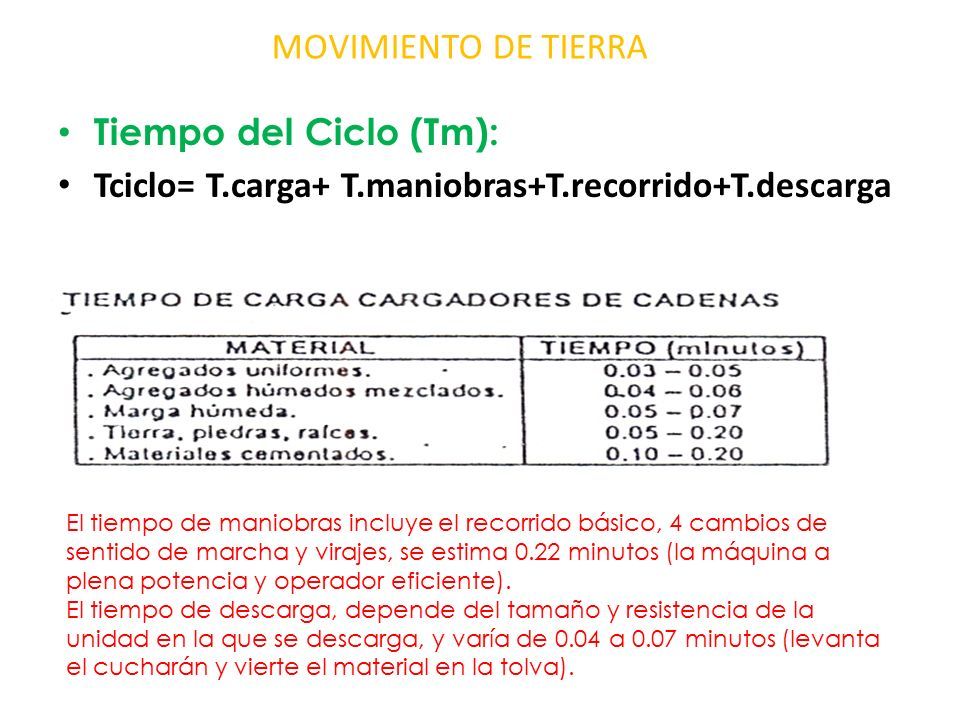

17 Tiempo del Ciclo (Tm): Tciclo= T.carga+ T.maniobras+T.recorrido+T.descarga MOVIMIENTO DE TIERRA El tiempo de maniobras incluye el recorrido básico, 4 cambios de sentido de marcha y virajes, se estima 0.22 minutos (la máquina a plena potencia y operador eficiente). El tiempo de descarga, depende del tamaño y resistencia de la unidad en la que se descarga, y varía de 0.04 a 0.07 minutos (levanta el cucharán y vierte el material en la tolva).

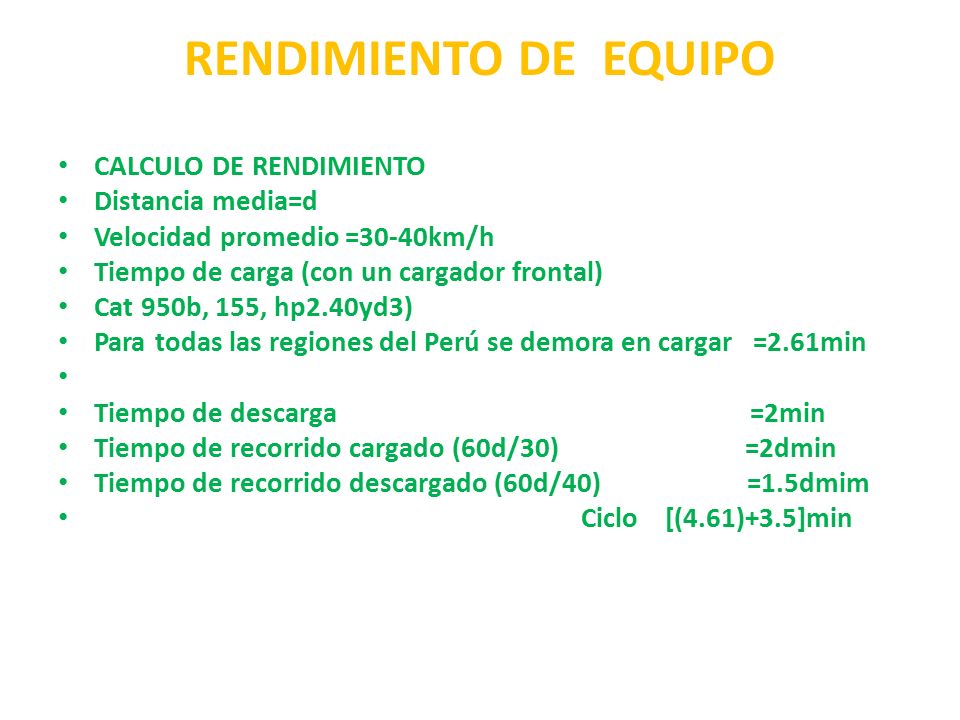

18 RENDIMIENTO DE EQUIPO CALCULO DE RENDIMIENTO Distancia media=d Velocidad promedio =30-40km/h Tiempo de carga (con un cargador frontal) Cat 950b, 155, hp2.40yd3) Para todas las regiones del Perú se demora en cargar =2.61min Tiempo de descarga =2min Tiempo de recorrido cargado (60d/30) =2dmin Tiempo de recorrido descargado (60d/40) =1.5dmim Ciclo [(4.61)+3.5]min

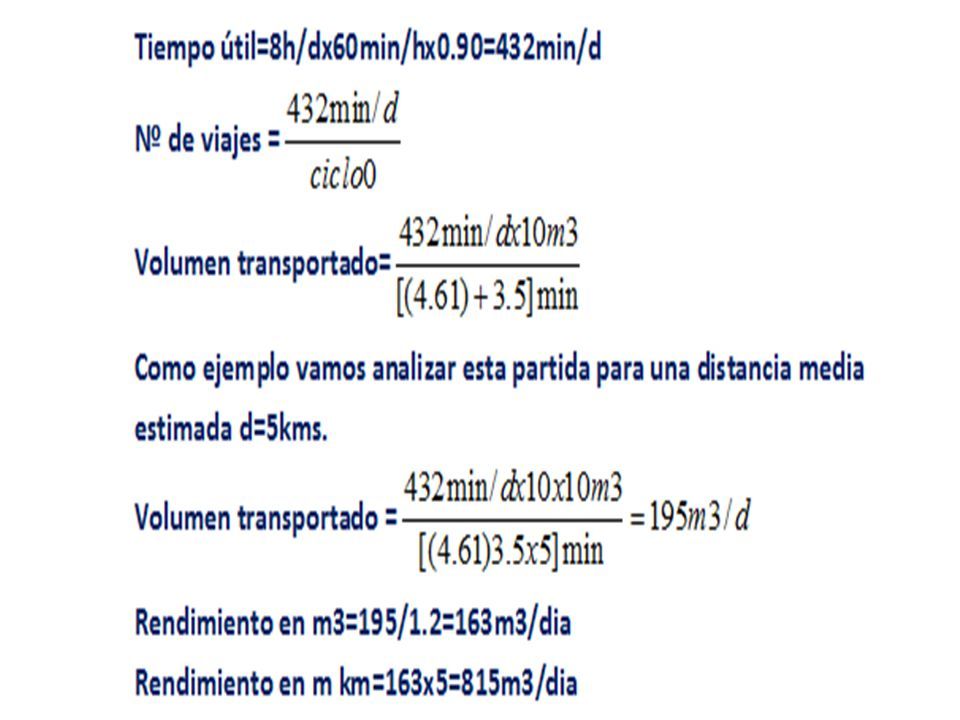

19

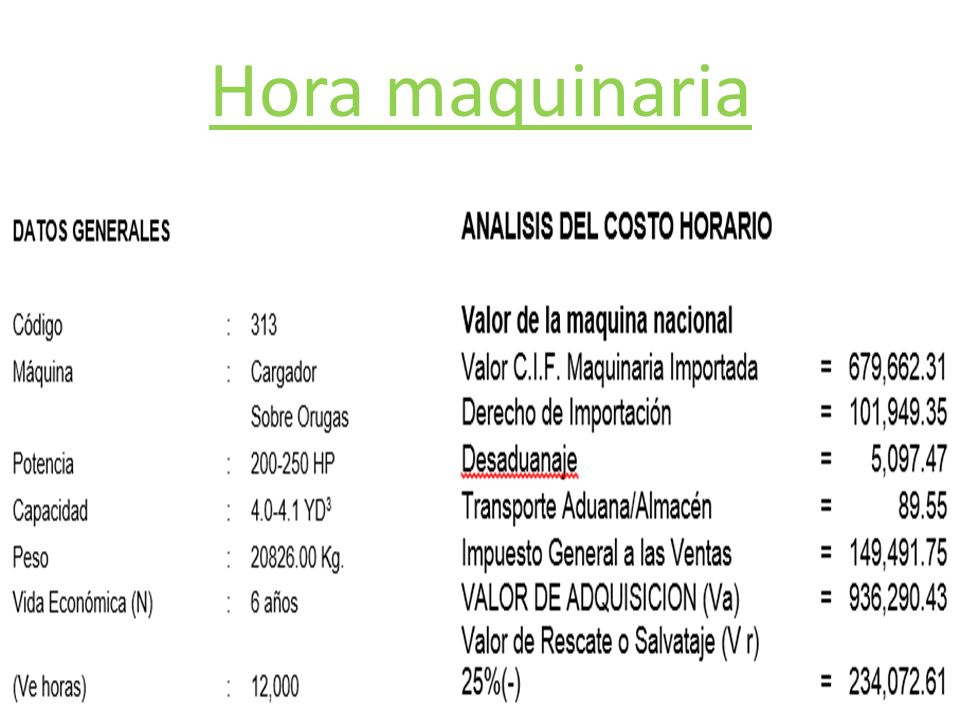

20 Hora maquinaria

21

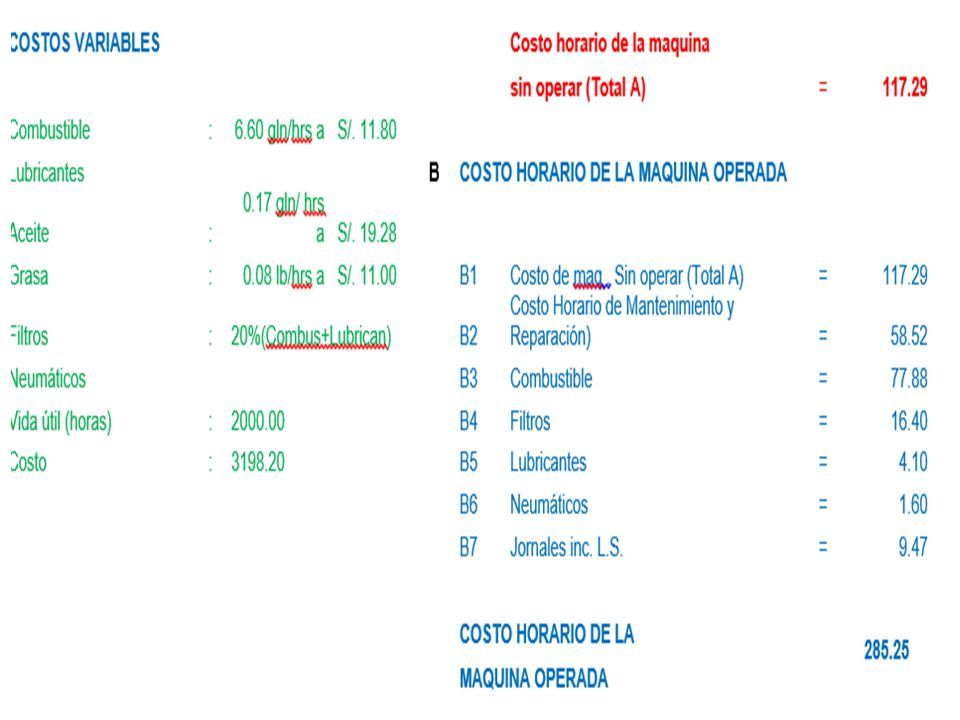

22

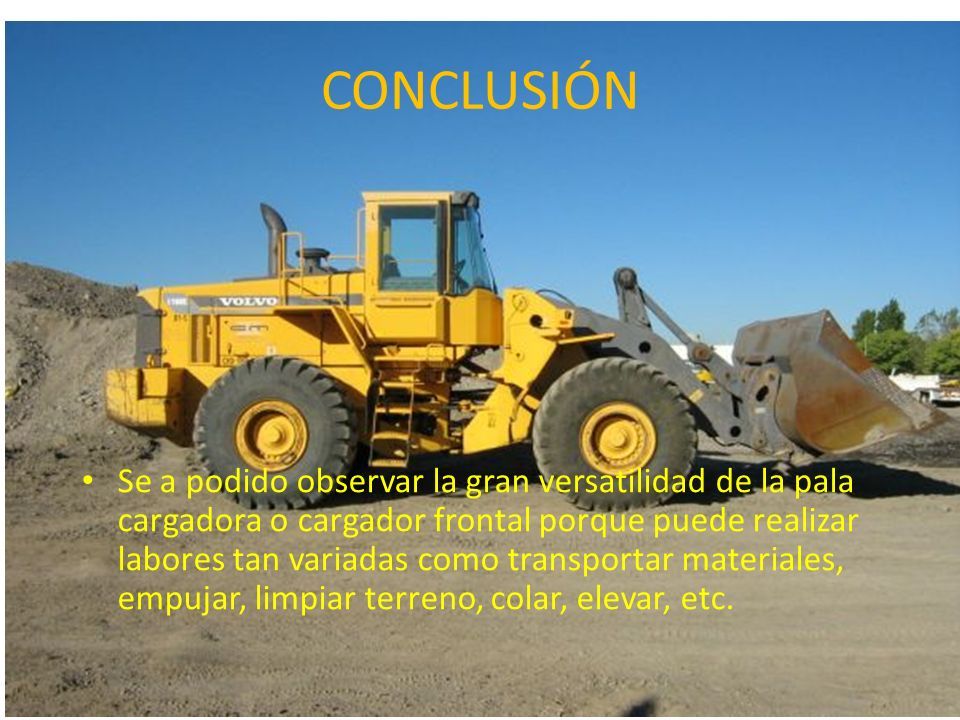

23 CONCLUSIÓN Se a podido observar la gran versatilidad de la pala cargadora o cargador frontal porque puede realizar labores tan variadas como transportar materiales, empujar, limpiar terreno, colar, elevar, etc.
