CONTROL ELECTRICO INDUSTRIAL. INTRODUCCIÓN La electricidad es una de las más flexibles y versátiles formas de energía disponibles en la actualidad. Residencial.

Presentación del tema: "CONTROL ELECTRICO INDUSTRIAL. INTRODUCCIÓN La electricidad es una de las más flexibles y versátiles formas de energía disponibles en la actualidad. Residencial."— Transcripción de la presentación:

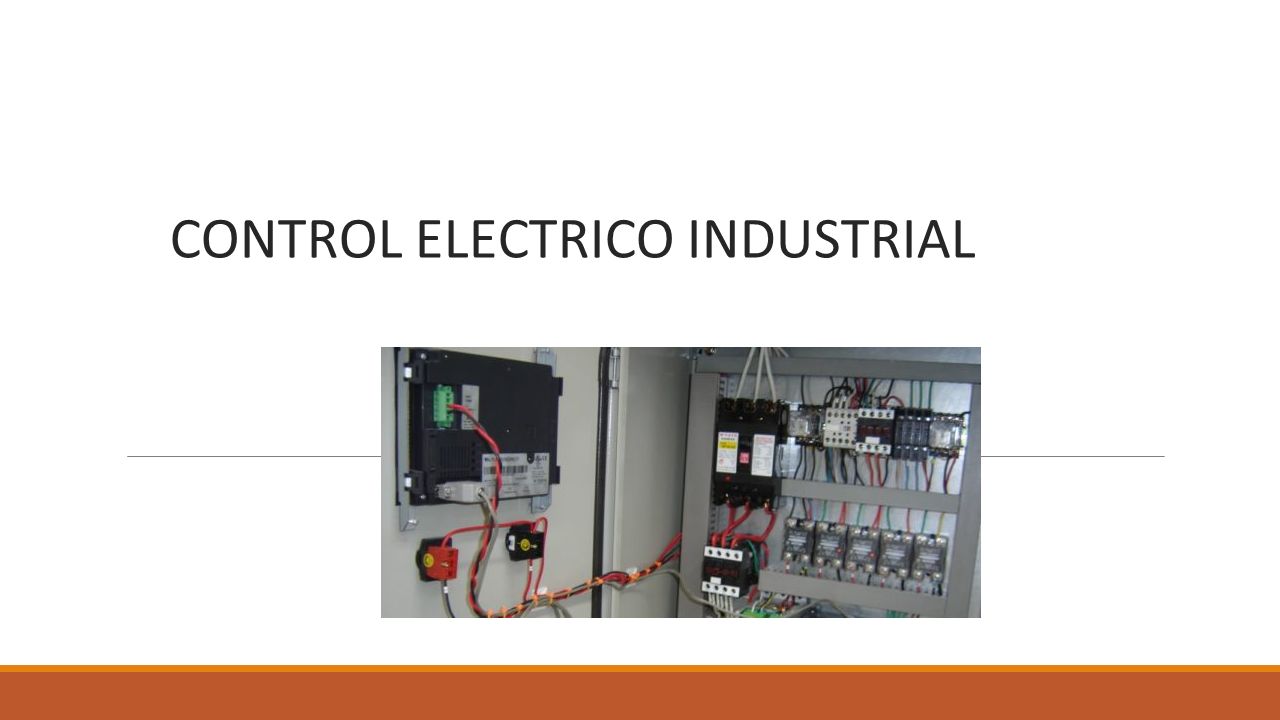

1 CONTROL ELECTRICO INDUSTRIAL

2 INTRODUCCIÓN La electricidad es una de las más flexibles y versátiles formas de energía disponibles en la actualidad. Residencial Industrial Dentro de esta amplia gama de aplicaciones, los sistemas de control eléctrico resultan ser vitales para el funcionamiento y protección de la gran mayoría de equipos eléctricos existentes; y fundamentalmente vienen a constituir un eslabón muy importante de todo proceso industrial

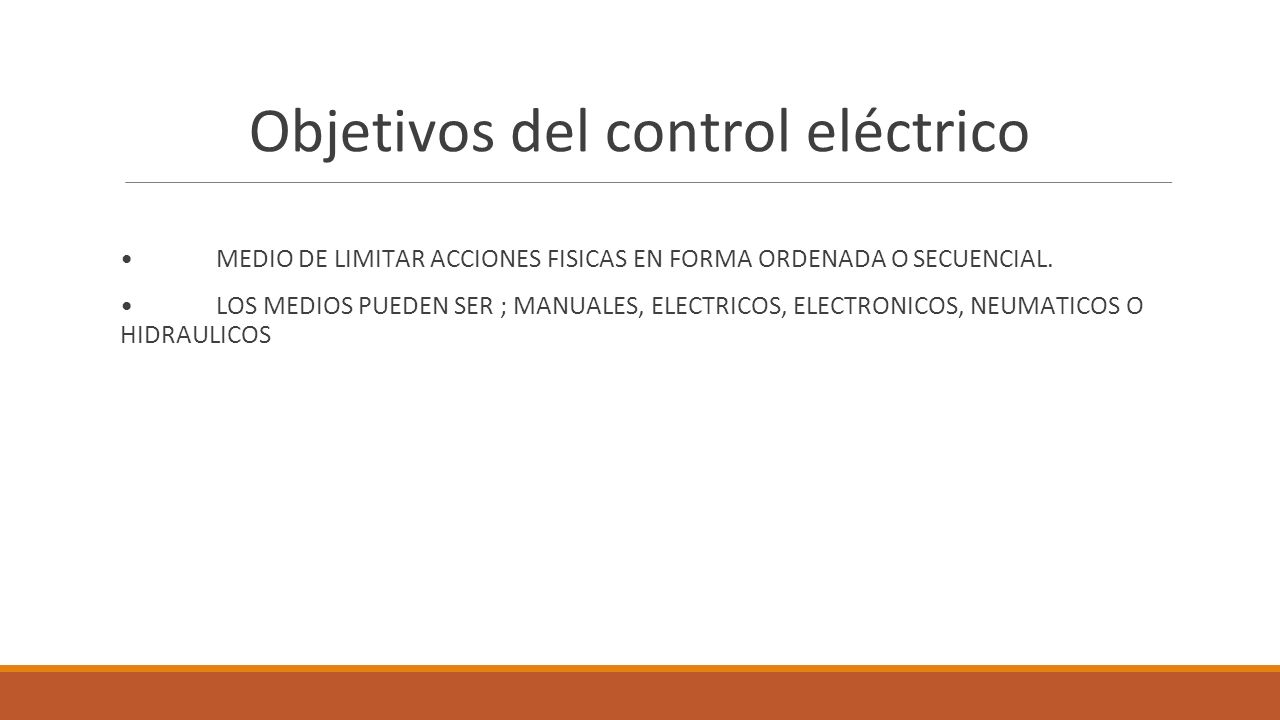

3 Objetivos del control eléctrico MEDIO DE LIMITAR ACCIONES FISICAS EN FORMA ORDENADA O SECUENCIAL. LOS MEDIOS PUEDEN SER ; MANUALES, ELECTRICOS, ELECTRONICOS, NEUMATICOS O HIDRAULICOS

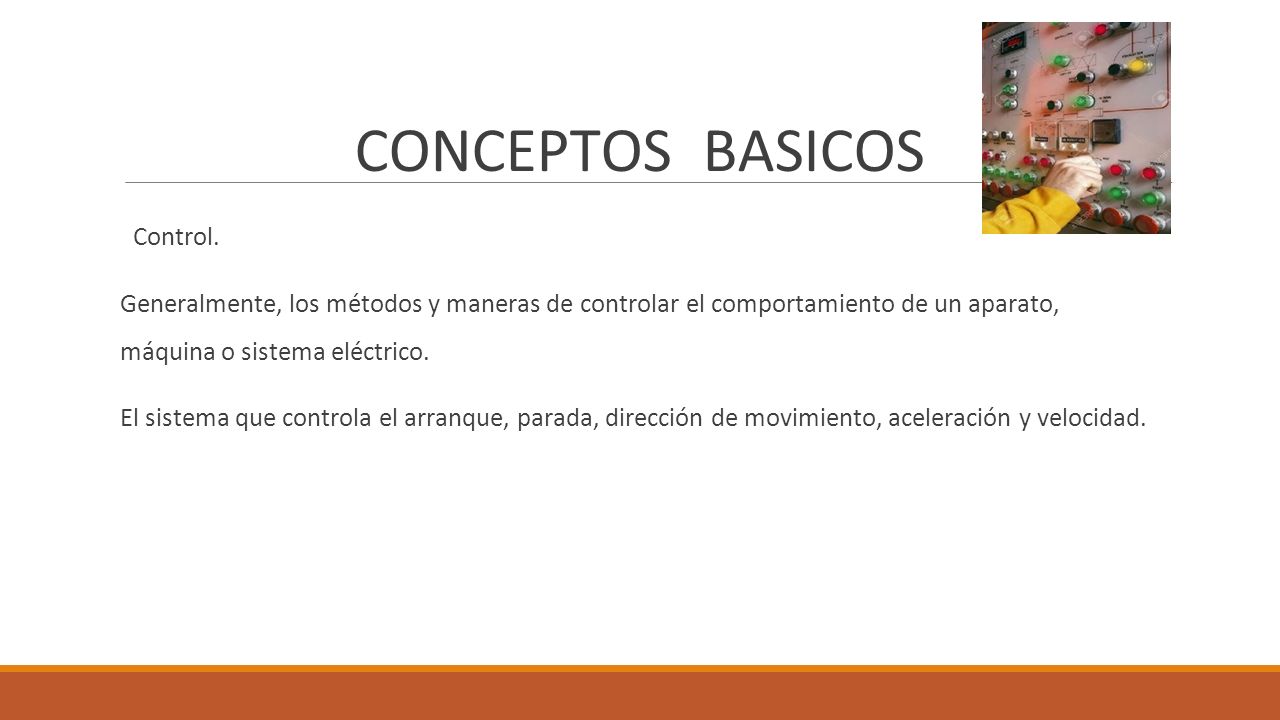

4 CONCEPTOS BASICOS Control. Generalmente, los métodos y maneras de controlar el comportamiento de un aparato, máquina o sistema eléctrico. El sistema que controla el arranque, parada, dirección de movimiento, aceleración y velocidad.

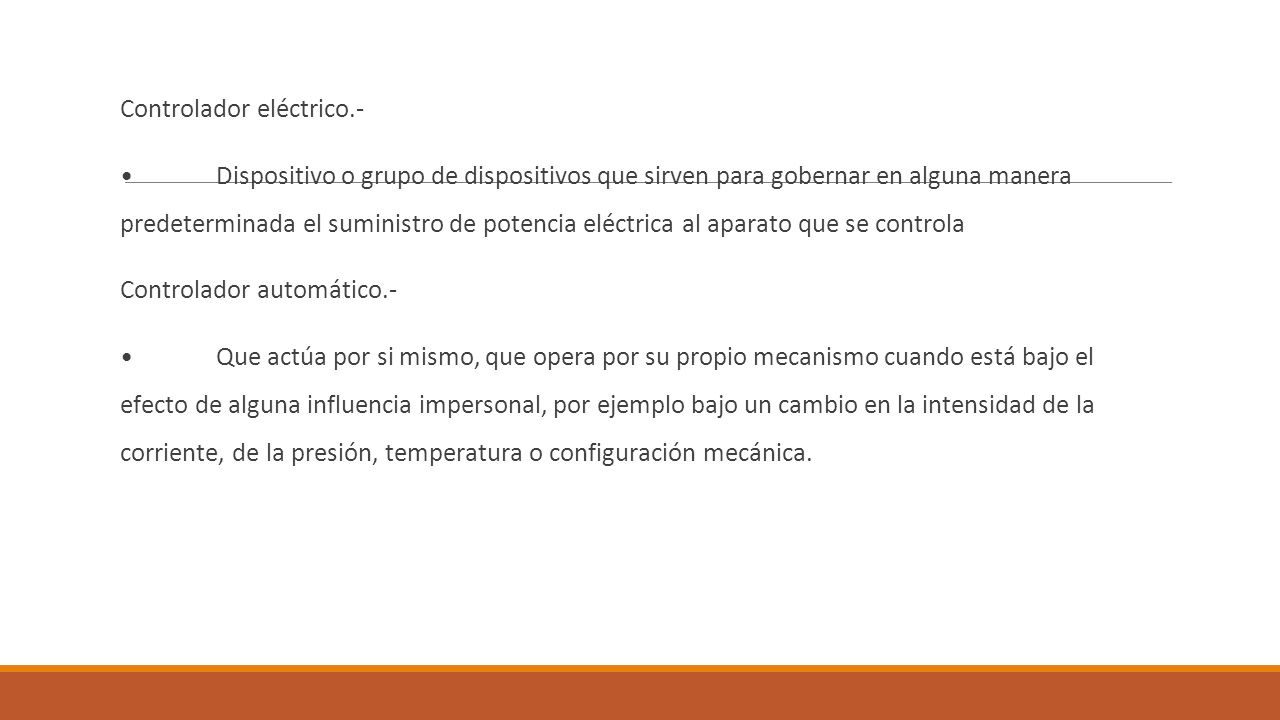

5 Controlador eléctrico.- Dispositivo o grupo de dispositivos que sirven para gobernar en alguna manera predeterminada el suministro de potencia eléctrica al aparato que se controla Controlador automático.- Que actúa por si mismo, que opera por su propio mecanismo cuando está bajo el efecto de alguna influencia impersonal, por ejemplo bajo un cambio en la intensidad de la corriente, de la presión, temperatura o configuración mecánica.

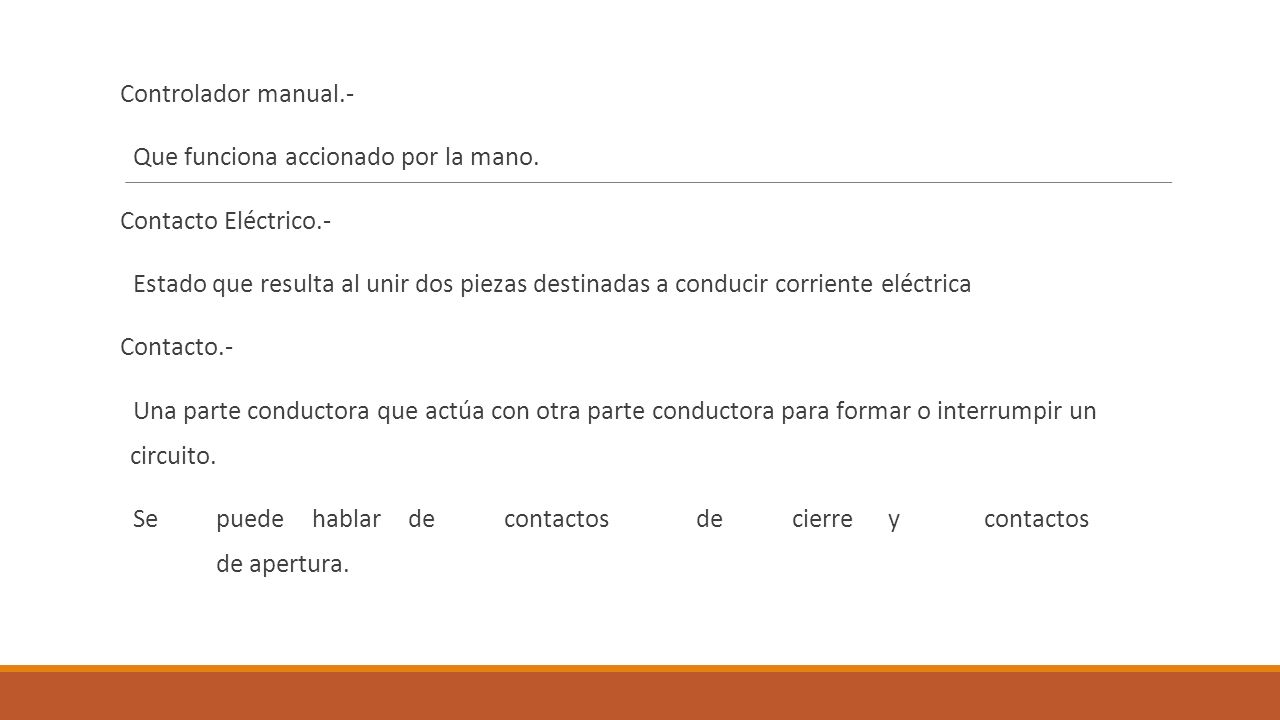

6 Controlador manual.- Que funciona accionado por la mano. Contacto Eléctrico.- Estado que resulta al unir dos piezas destinadas a conducir corriente eléctrica Contacto.- Una parte conductora que actúa con otra parte conductora para formar o interrumpir un circuito. Sepuedehablardecontactosdecierreycontactos de apertura.

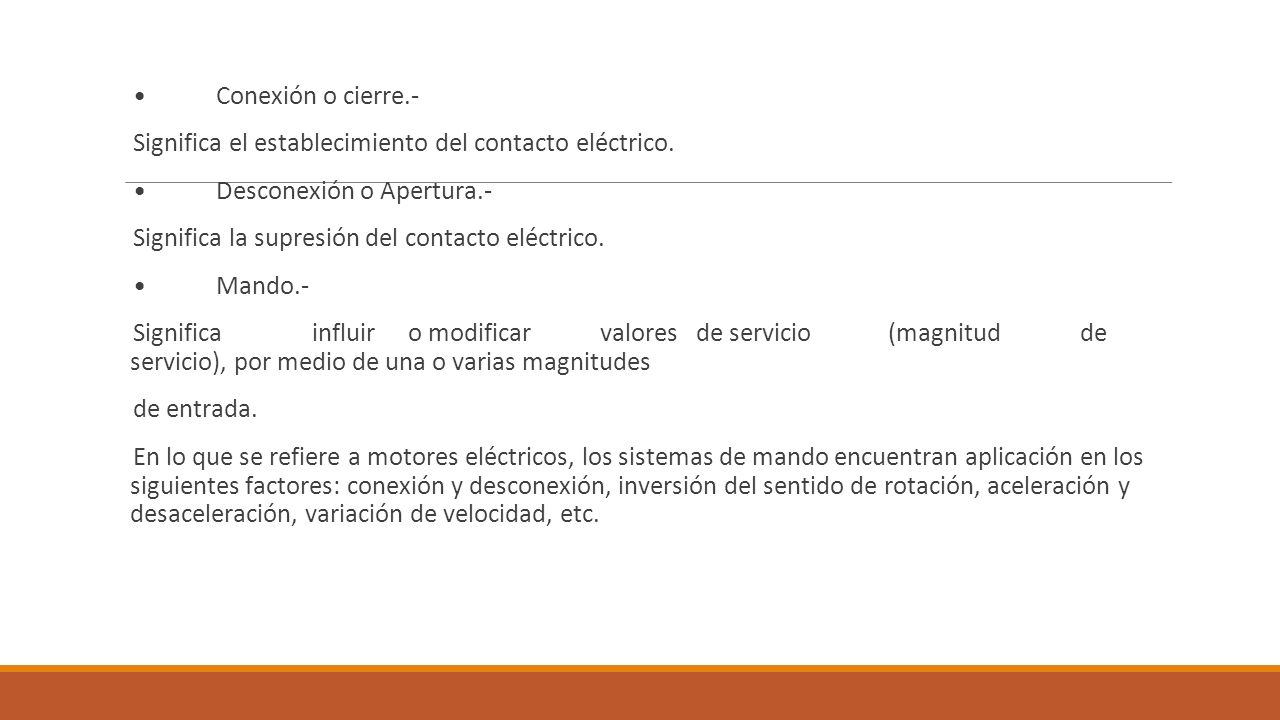

7 Conexión o cierre.- Significa el establecimiento del contacto eléctrico. Desconexión o Apertura.- Significa la supresión del contacto eléctrico. Mando.- Significainfluiro modificarvaloresde servicio(magnitudde servicio), por medio de una o varias magnitudes de entrada. En lo que se refiere a motores eléctricos, los sistemas de mando encuentran aplicación en los siguientes factores: conexión y desconexión, inversión del sentido de rotación, aceleración y desaceleración, variación de velocidad, etc.

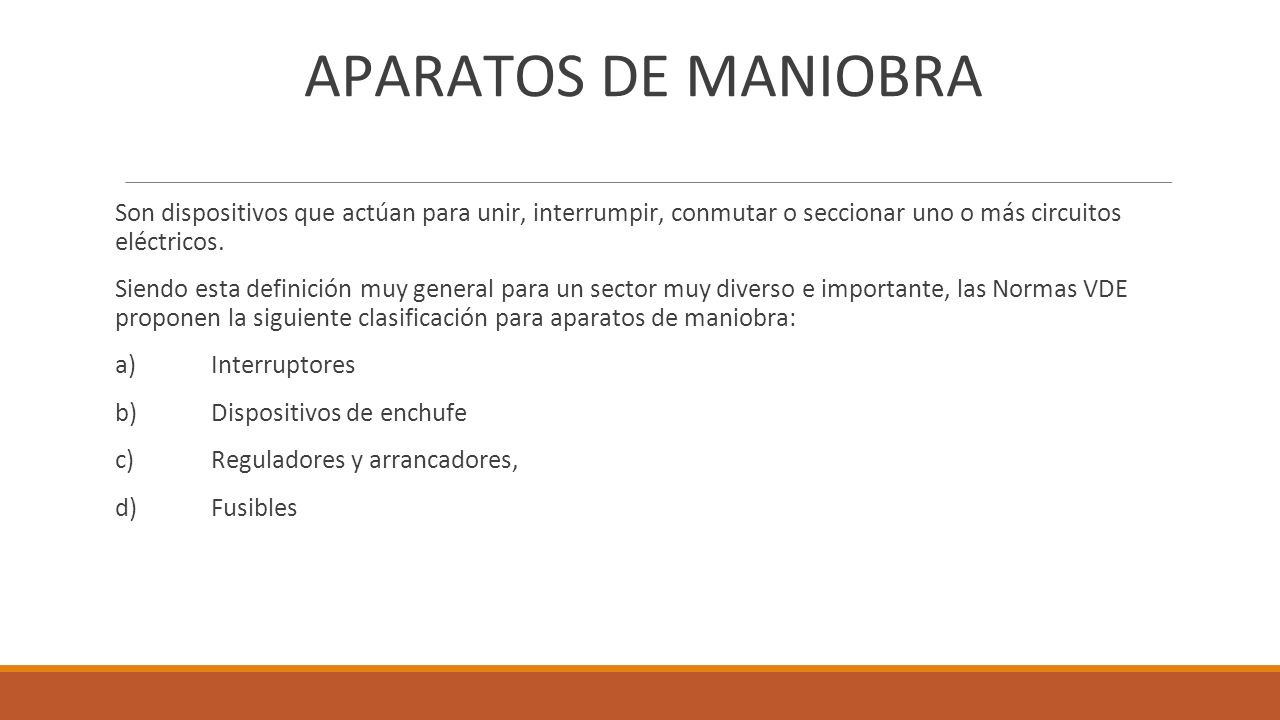

8 APARATOS DE MANIOBRA Son dispositivos que actúan para unir, interrumpir, conmutar o seccionar uno o más circuitos eléctricos. Siendo esta definición muy general para un sector muy diverso e importante, las Normas VDE proponen la siguiente clasificación para aparatos de maniobra: a)Interruptores b)Dispositivos de enchufe c)Reguladores y arrancadores, d)Fusibles

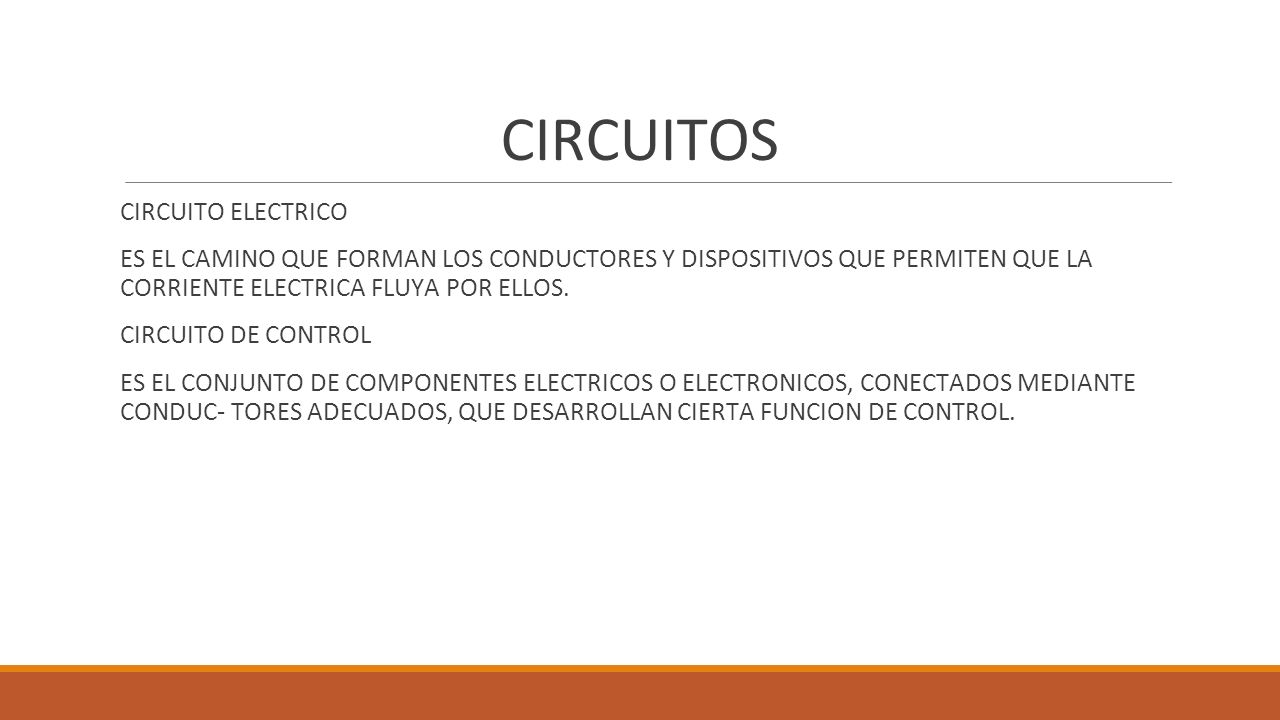

9 CIRCUITOS CIRCUITO ELECTRICO ES EL CAMINO QUE FORMAN LOS CONDUCTORES Y DISPOSITIVOS QUE PERMITEN QUE LA CORRIENTE ELECTRICA FLUYA POR ELLOS. CIRCUITO DE CONTROL ES EL CONJUNTO DE COMPONENTES ELECTRICOS O ELECTRONICOS, CONECTADOS MEDIANTE CONDUC- TORES ADECUADOS, QUE DESARROLLAN CIERTA FUNCION DE CONTROL.

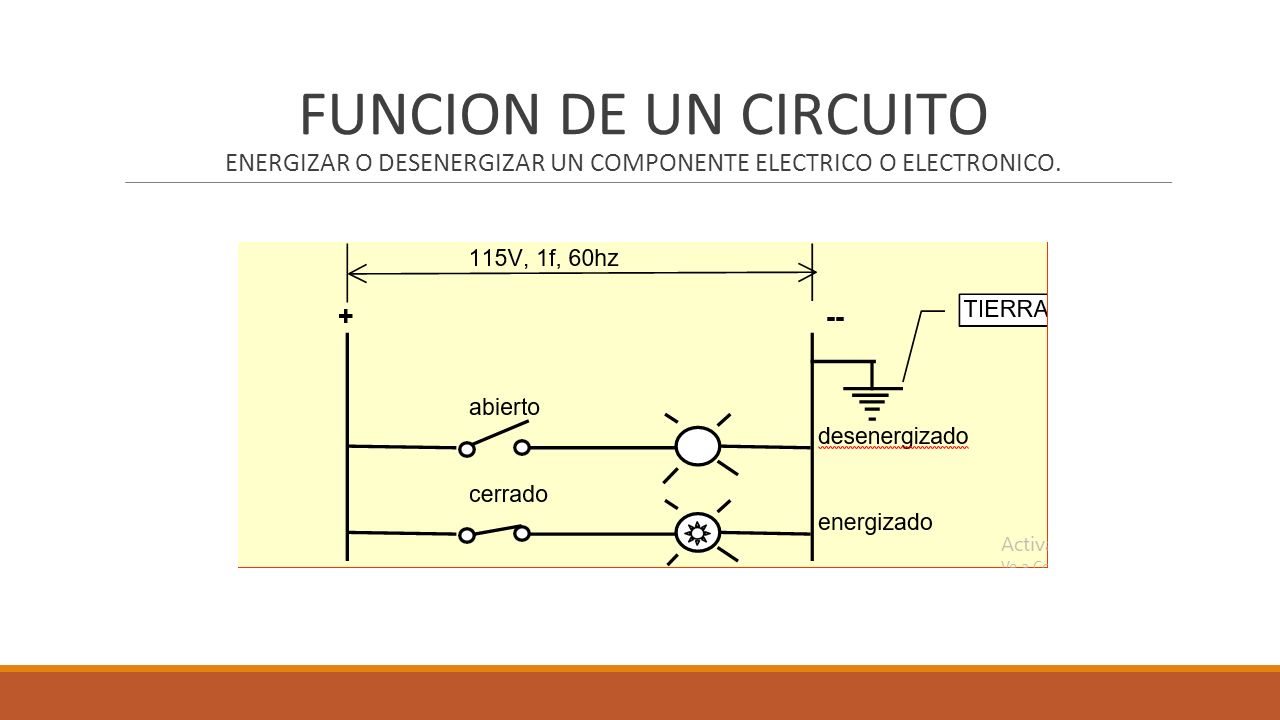

10 FUNCION DE UN CIRCUITO ENERGIZAR O DESENERGIZAR UN COMPONENTE ELECTRICO O ELECTRONICO.

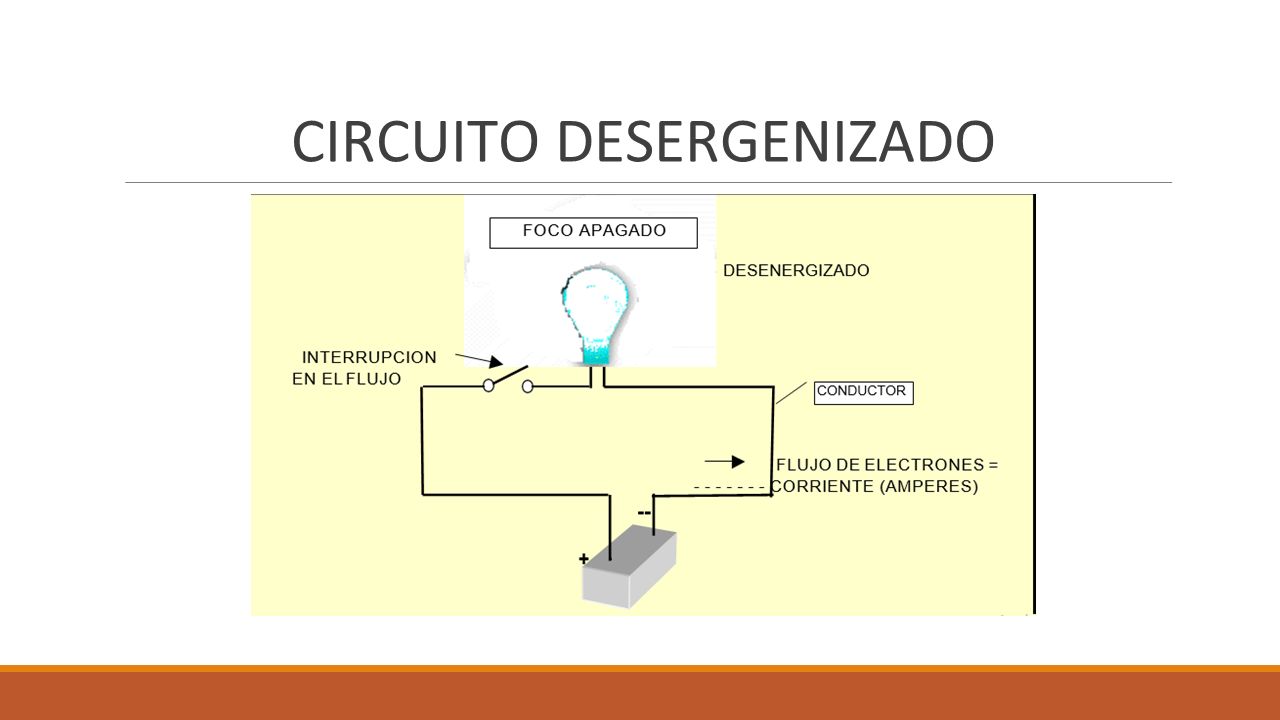

11 CIRCUITO DESERGENIZADO

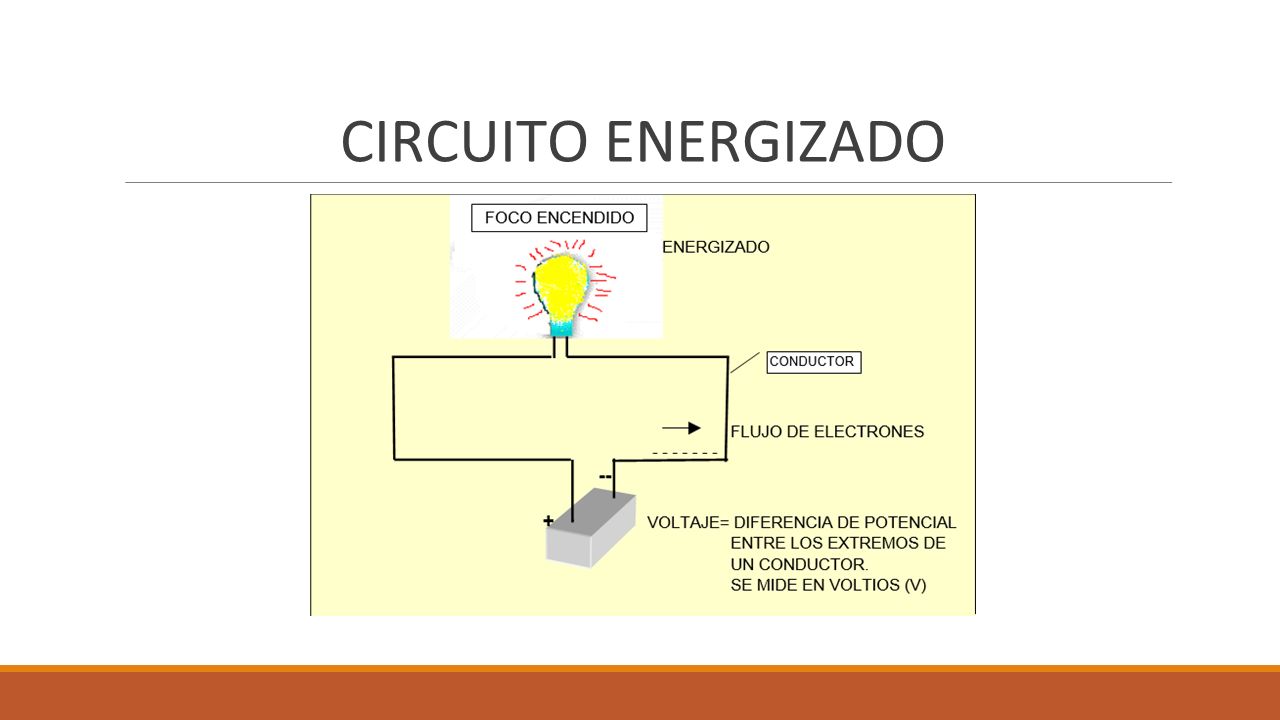

12 CIRCUITO ENERGIZADO

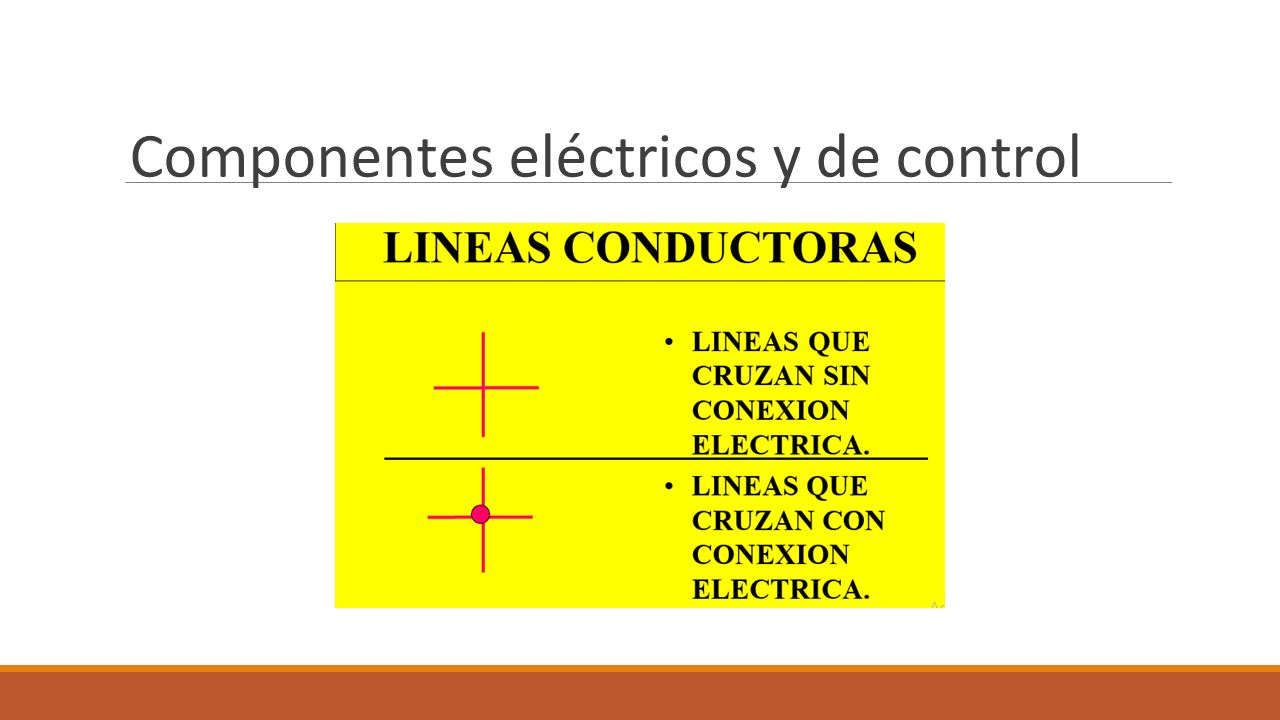

13 Componentes eléctricos y de control

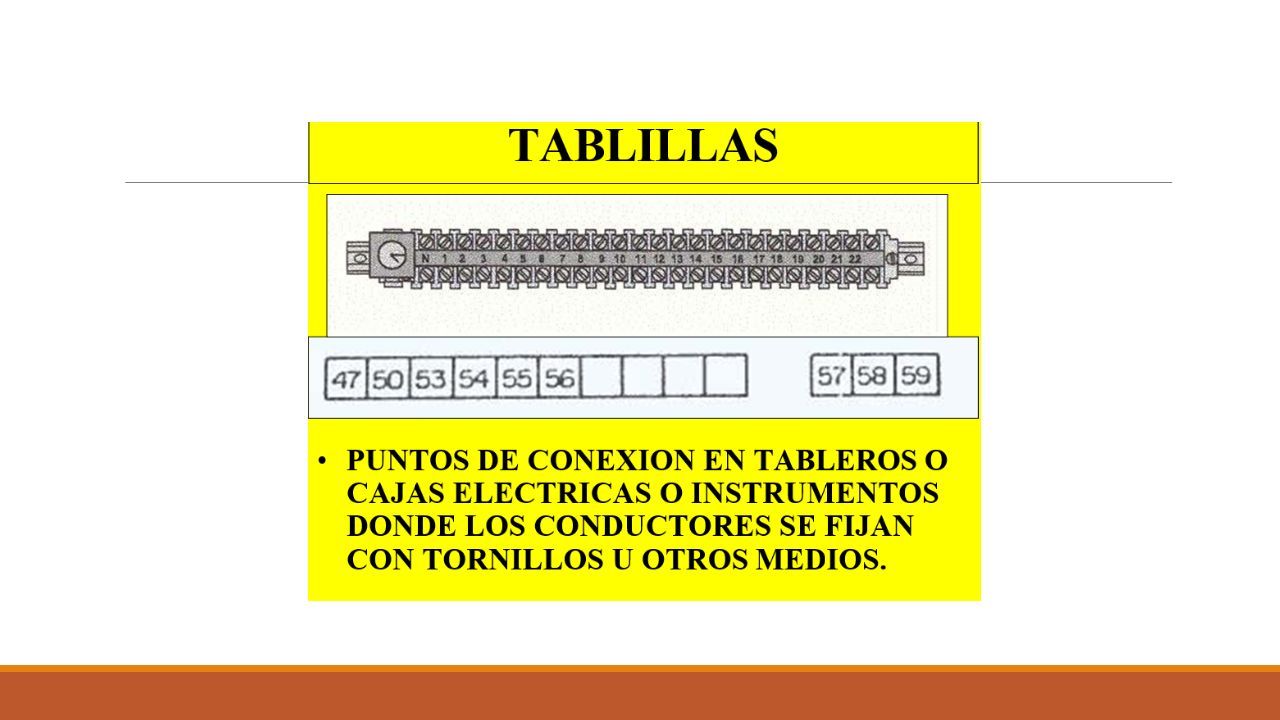

14

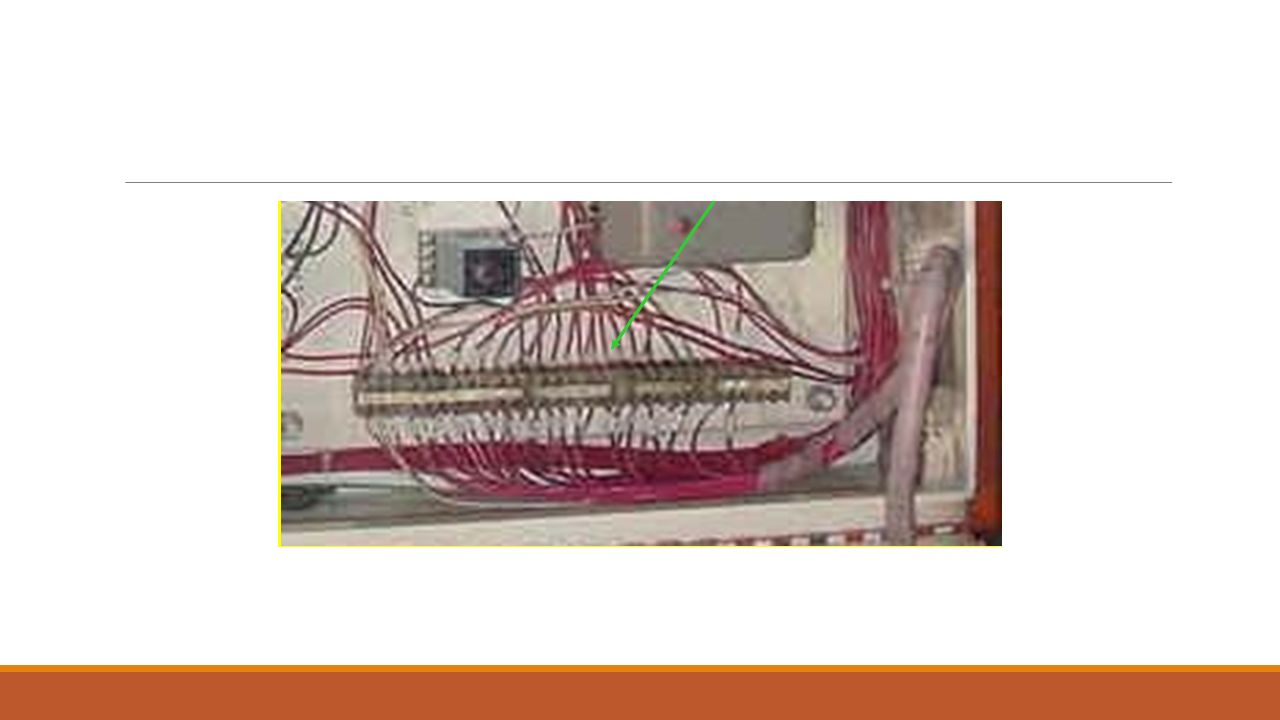

15

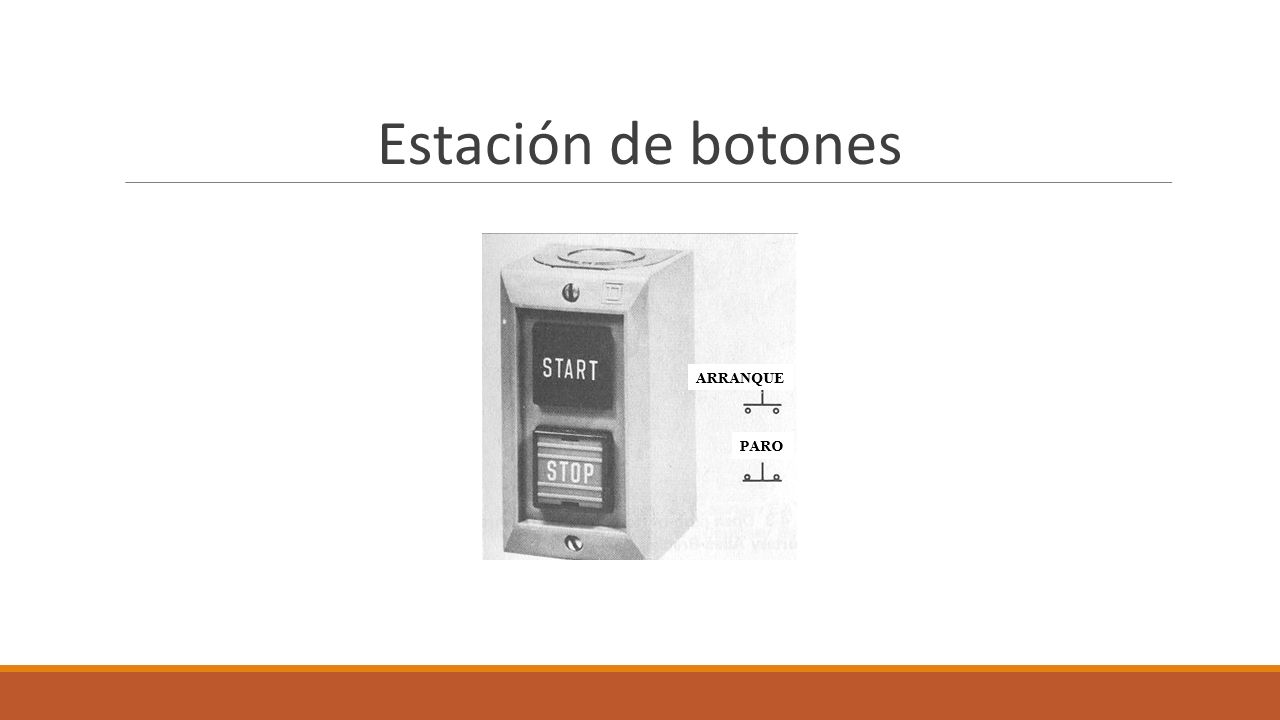

16 Estación de botones

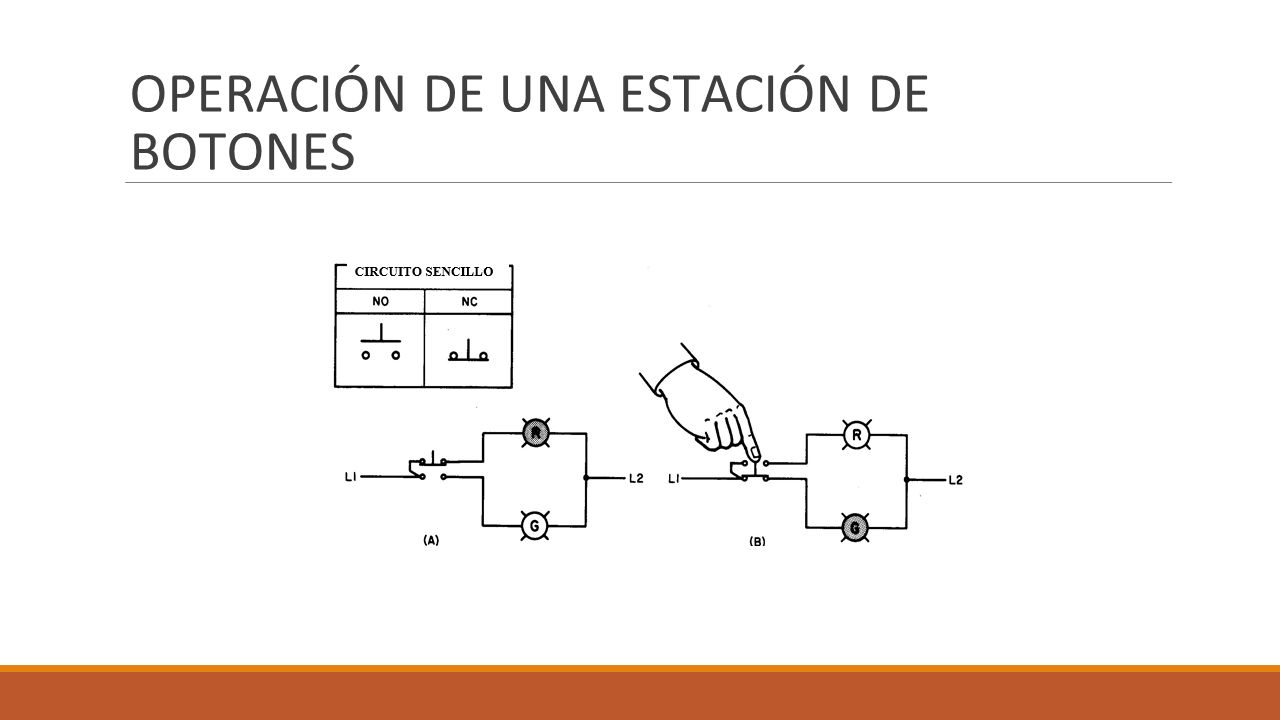

17 OPERACIÓN DE UNA ESTACIÓN DE BOTONES
