1 TIPOS DE ESQUEMAS ELÉCTRICOS

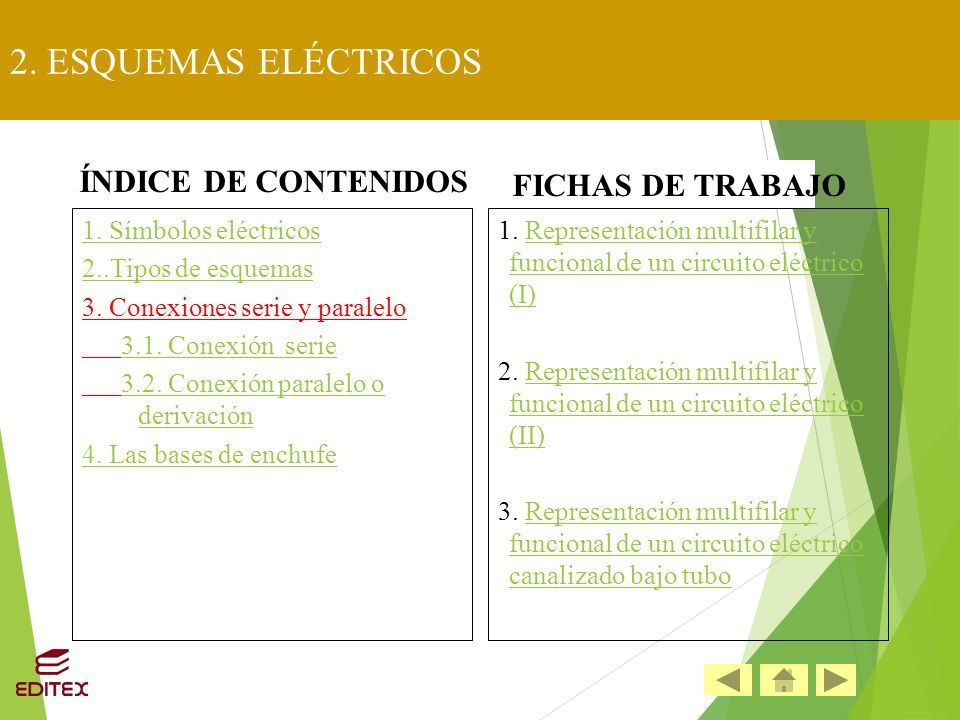

2 2. ESQUEMAS ELÉCTRICOS 1. Símbolos eléctricos 2..Tipos de esquemas 3. Conexiones serie y paralelo 3.1. Conexión serie 3.2. Conexión paralelo o derivación 4. Las bases de enchufe 1. Representación multifilar y funcional de un circuito eléctrico (I)Representación multifilar y funcional de un circuito eléctrico (I) 2. Representación multifilar y funcional de un circuito eléctrico (II)Representación multifilar y funcional de un circuito eléctrico (II) 3. Representación multifilar y funcional de un circuito eléctrico canalizado bajo tuboRepresentación multifilar y funcional de un circuito eléctrico canalizado bajo tubo ÍNDICE DE CONTENIDOS FICHAS DE TRABAJO

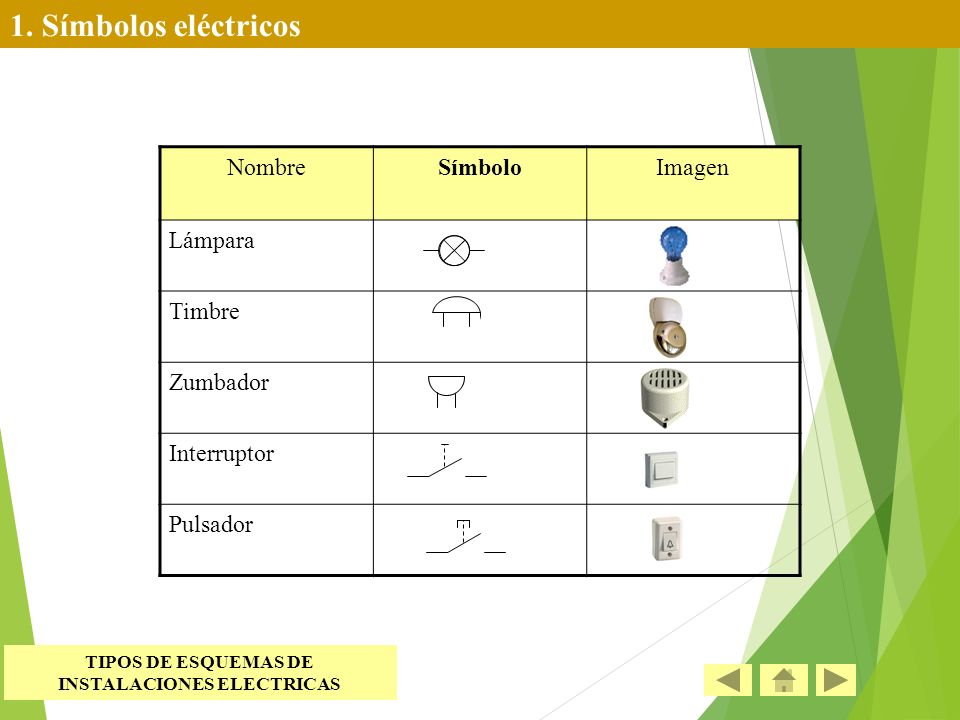

3 1. Símbolos eléctricos NombreSímboloImagen Lámpara Timbre Zumbador Interruptor Pulsador TIPOS DE ESQUEMAS DE INSTALACIONES ELECTRICAS

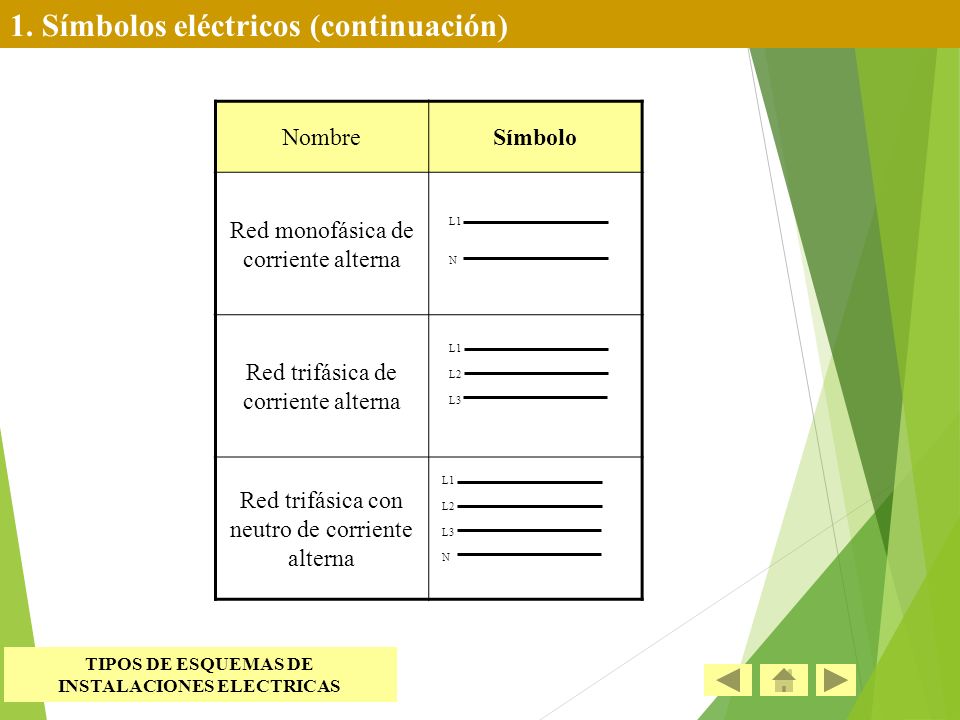

4 NombreSímbolo Red monofásica de corriente alterna Red trifásica de corriente alterna Red trifásica con neutro de corriente alterna 1. Símbolos eléctricos (continuación) L1 N L1 L2 L3 L1 L2 L3 N TIPOS DE ESQUEMAS DE INSTALACIONES ELECTRICAS

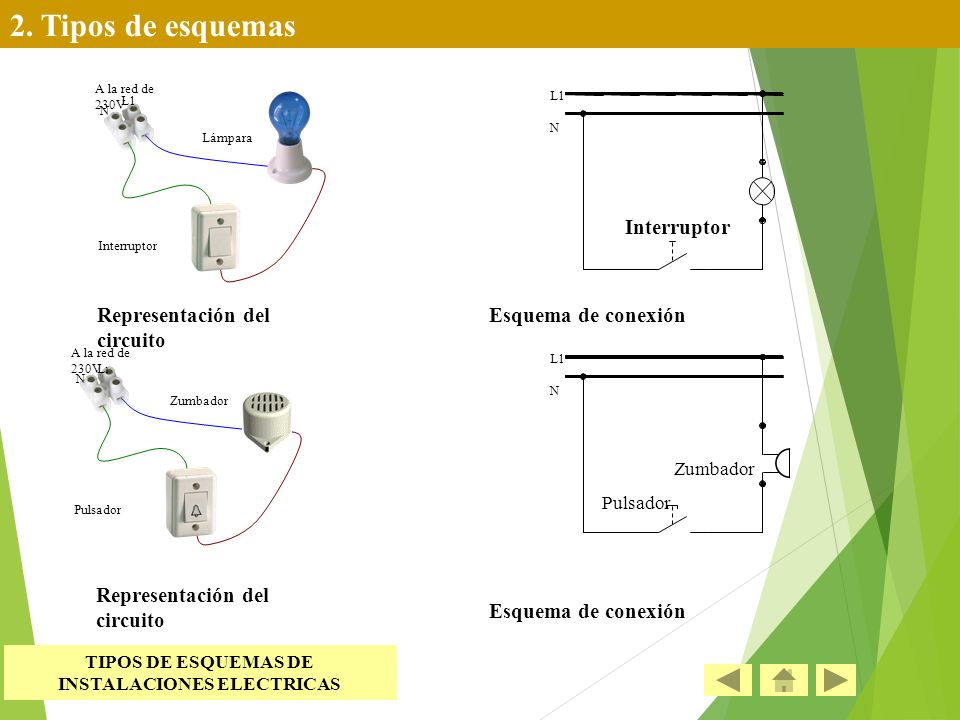

5 2. Tipos de esquemas A la red de 230V Interruptor Lámpara L1 N A la red de 230V Pulsador Zumbador L1L1 N L1 N Pulsador Zumbador Representación del circuito Esquema de conexión Representación del circuito L1 N Interruptor TIPOS DE ESQUEMAS DE INSTALACIONES ELECTRICAS

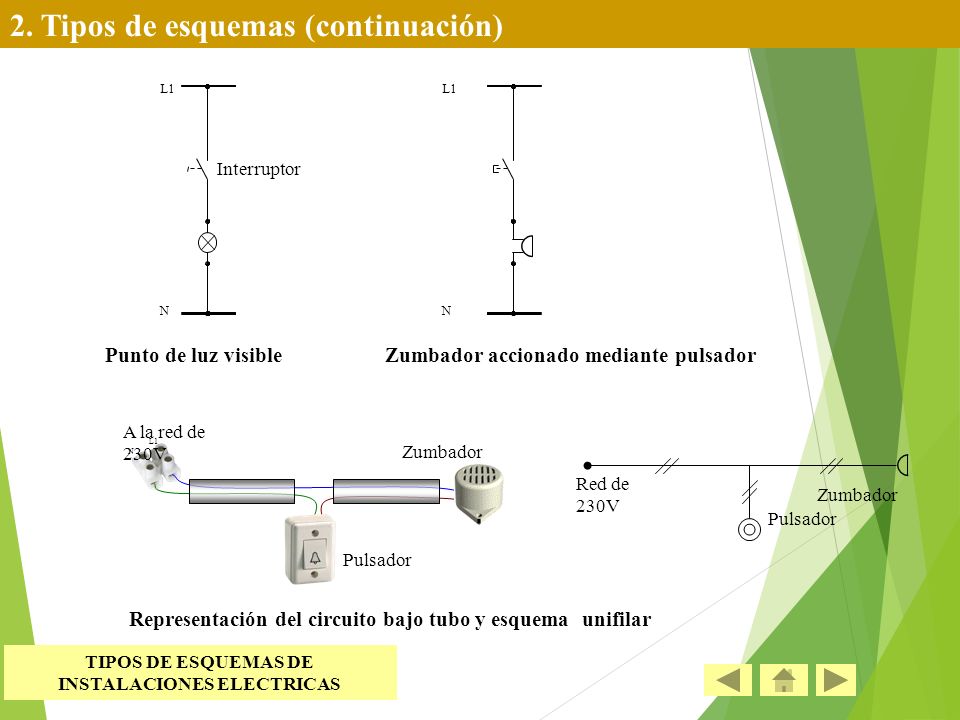

6 2. Tipos de esquemas (continuación) L1 N A la red de 230V L1 N Pulsador Zumbador Red de 230V Pulsador Zumbador Punto de luz visibleZumbador accionado mediante pulsador Representación del circuito bajo tubo y esquema unifilar L1 N Interruptor TIPOS DE ESQUEMAS DE INSTALACIONES ELECTRICAS

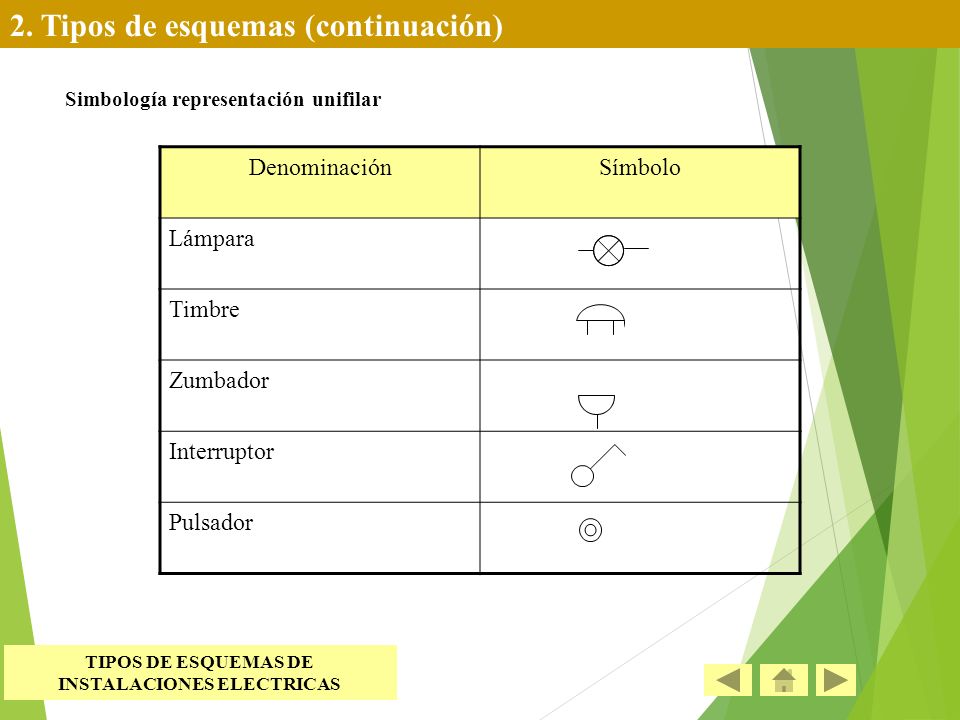

7 2. Tipos de esquemas (continuación) DenominaciónSímbolo Lámpara Timbre Zumbador Interruptor Pulsador Simbología representación unifilar TIPOS DE ESQUEMAS DE INSTALACIONES ELECTRICAS

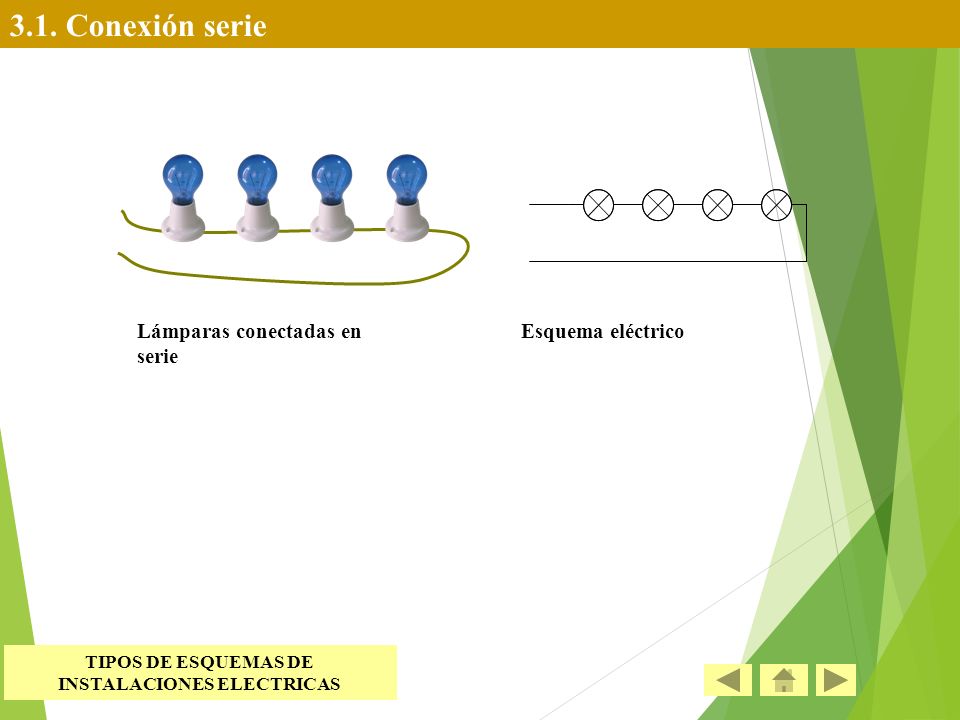

8 3.1. Conexión serie Lámparas conectadas en serie Esquema eléctrico TIPOS DE ESQUEMAS DE INSTALACIONES ELECTRICAS

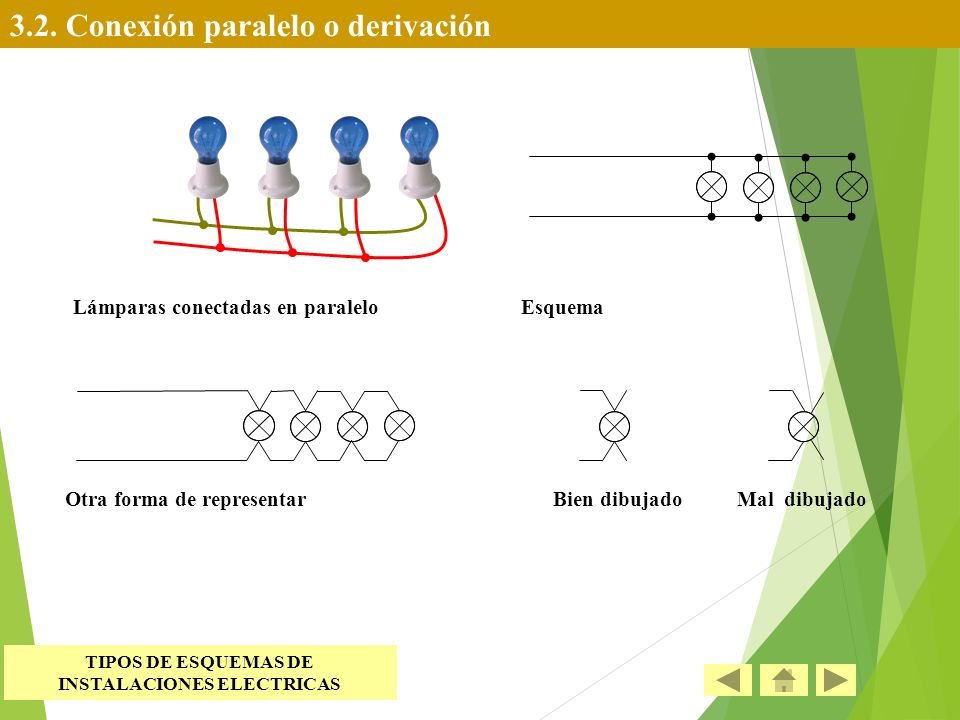

9 3.2. Conexión paralelo o derivación Lámparas conectadas en paraleloEsquema Otra forma de representarBien dibujadoMal dibujado TIPOS DE ESQUEMAS DE INSTALACIONES ELECTRICAS

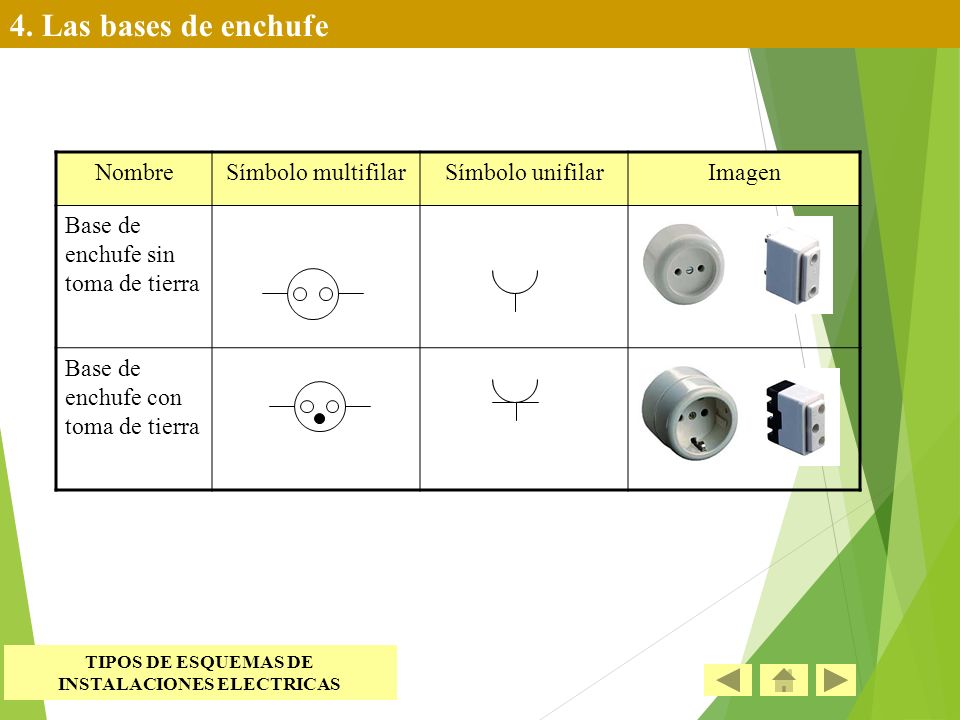

10 4. Las bases de enchufe NombreSímbolo multifilarSímbolo unifilarImagen Base de enchufe sin toma de tierra Base de enchufe con toma de tierra TIPOS DE ESQUEMAS DE INSTALACIONES ELECTRICAS

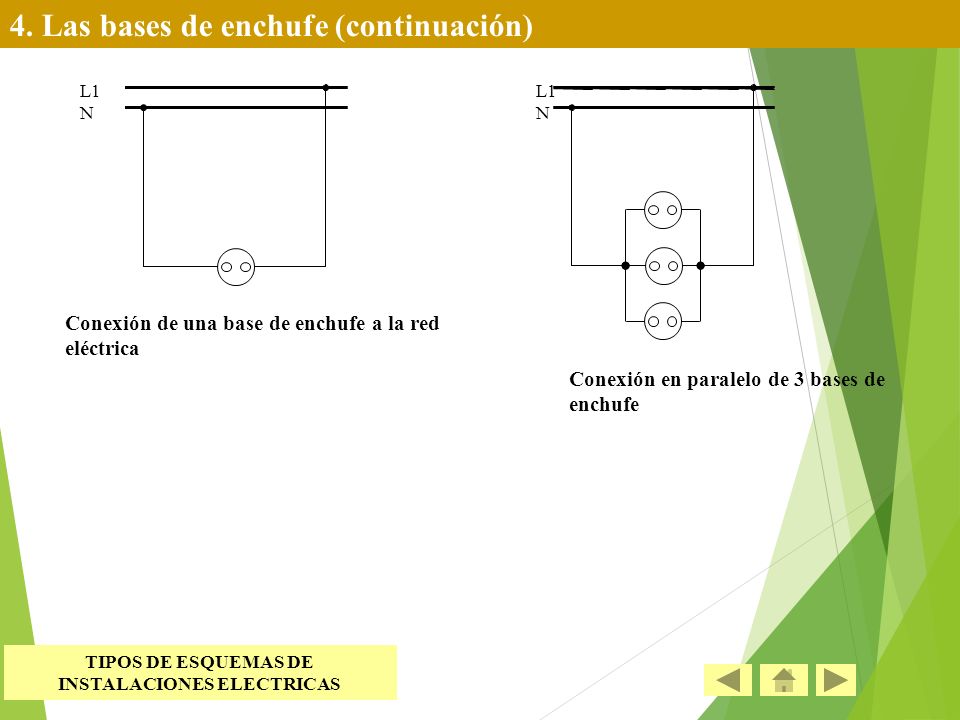

11 4. Las bases de enchufe (continuación) L1 N L1 N Conexión de una base de enchufe a la red eléctrica Conexión en paralelo de 3 bases de enchufe TIPOS DE ESQUEMAS DE INSTALACIONES ELECTRICAS

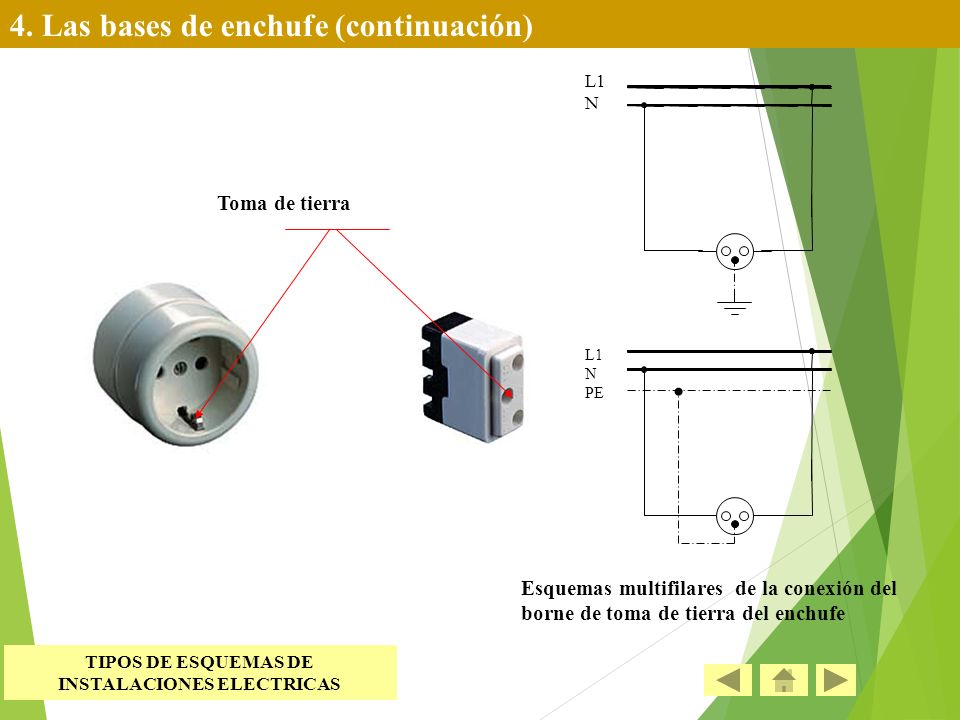

12 Toma de tierra 4. Las bases de enchufe (continuación) Toma de tierra L1 N PE L1 N Esquemas multifilares de la conexión del borne de toma de tierra del enchufe TIPOS DE ESQUEMAS DE INSTALACIONES ELECTRICAS

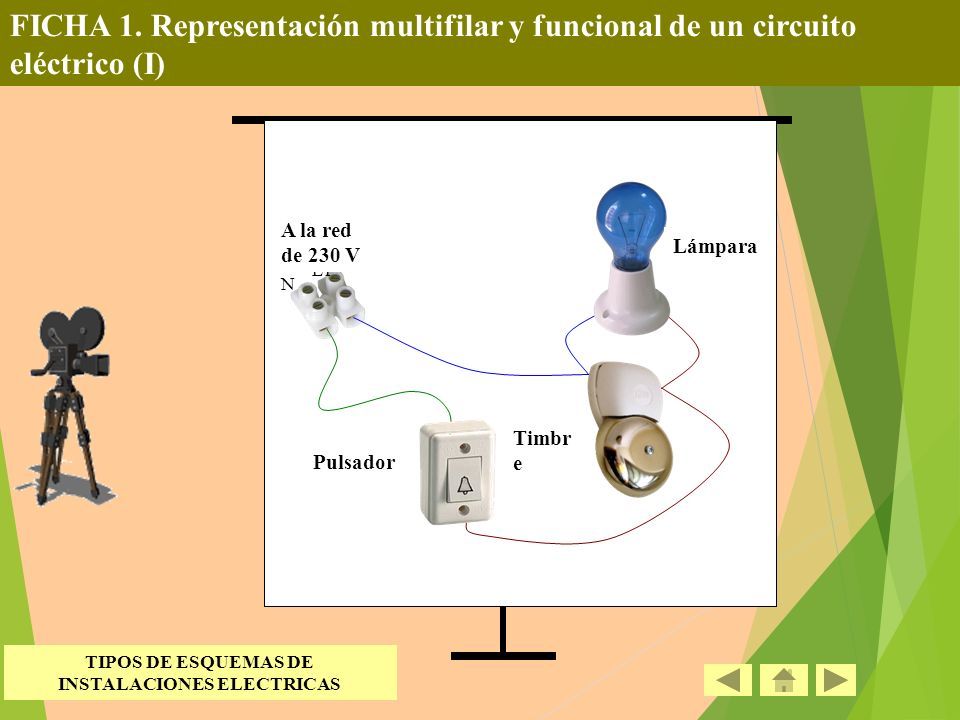

13 FICHA 1. Representación multifilar y funcional de un circuito eléctrico (I) A la red de 230V Pulsador Timbre L1 N Lámpara Pulsador Timbr e Lámpara A la red de 230 V TIPOS DE ESQUEMAS DE INSTALACIONES ELECTRICAS

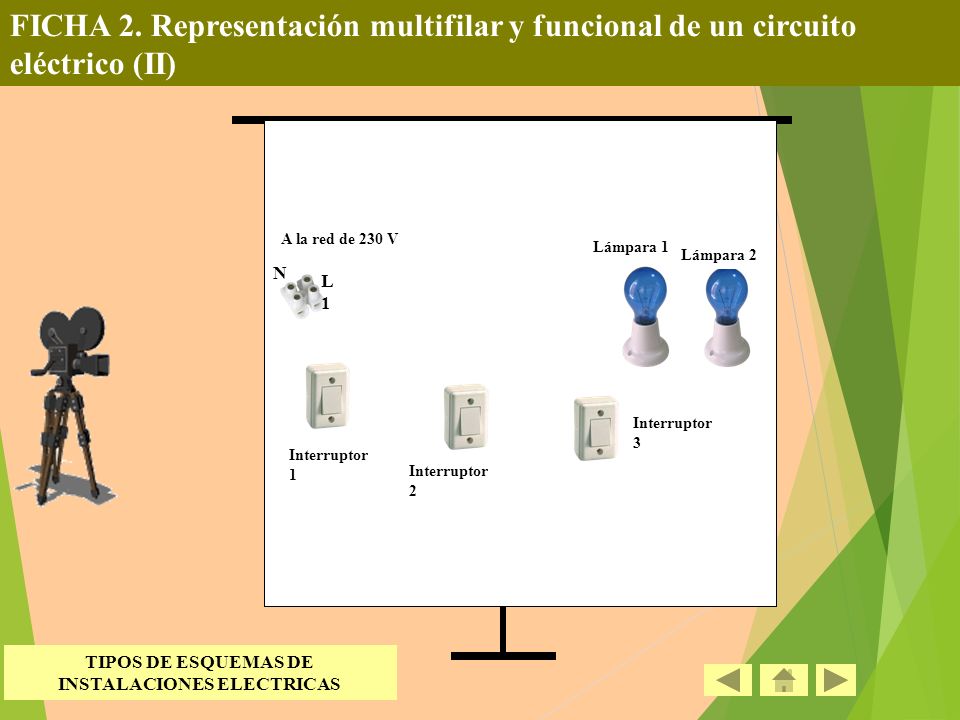

14 FICHA 2. Representación multifilar y funcional de un circuito eléctrico (II) Lámpara 1Lámpara 2 Lámpara 1 Lámpara 2 A la red de 230 V Interruptor 3 Interruptor 2 Interruptor 1 L1L1 N TIPOS DE ESQUEMAS DE INSTALACIONES ELECTRICAS

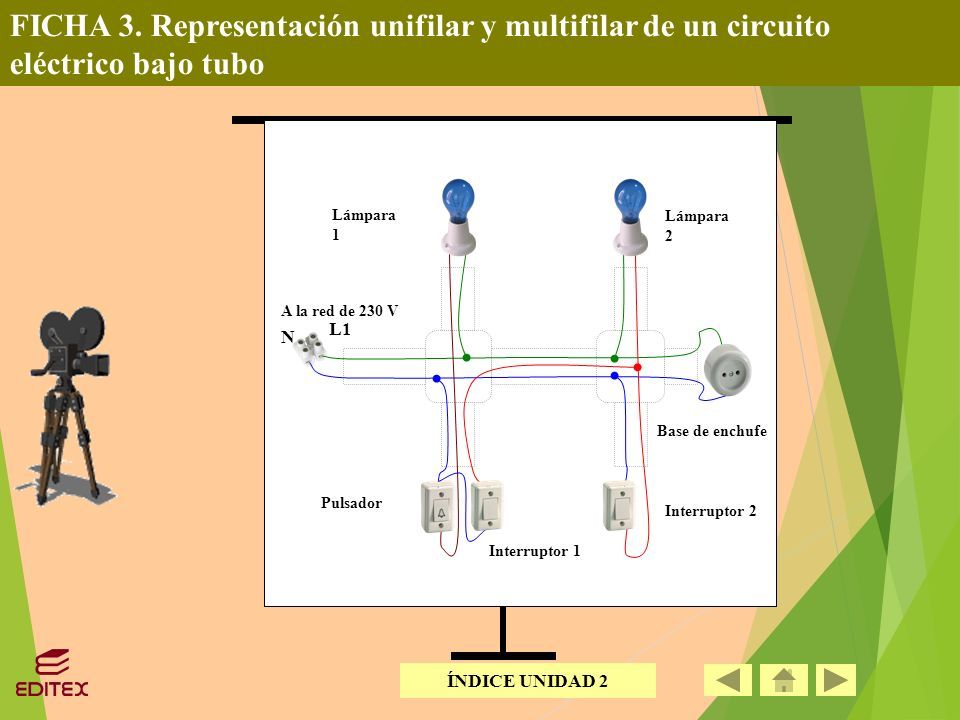

15 FICHA 3. Representación unifilar y multifilar de un circuito eléctrico bajo tubo Lámpara 2 Lámpara 1 A la red de 230 V L1 N Interruptor 1 Interruptor 2 Pulsador Base de enchufe ÍNDICE UNIDAD 2
