1 TRABAJOS EN ALTURA (TEA) MAYO - 2023

2 Acuerdos antes de empezar con la capacitación:

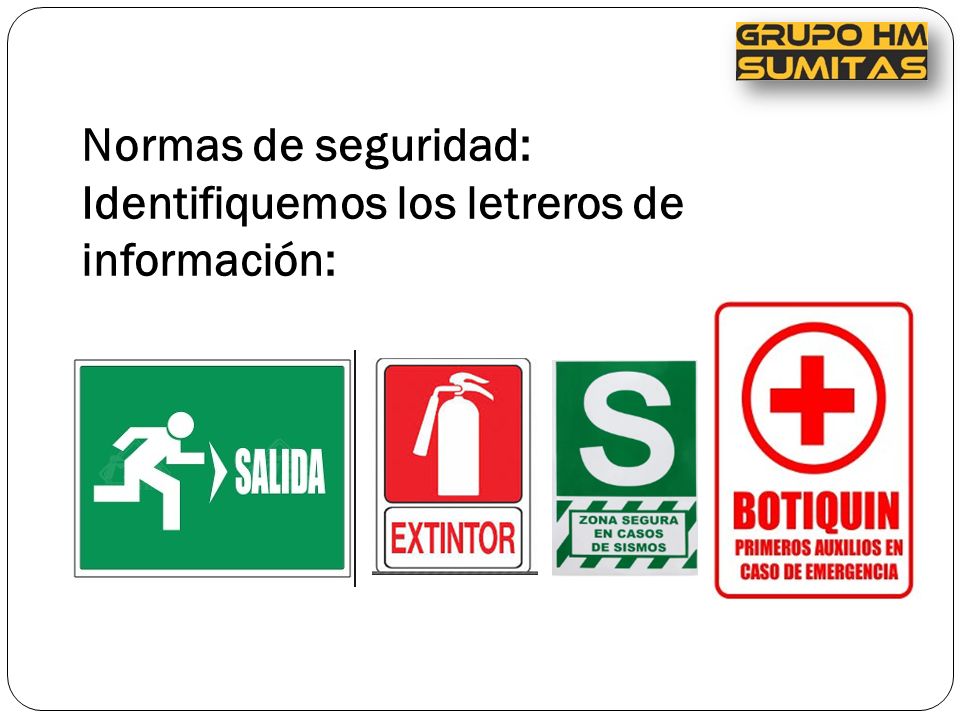

3 Normas de seguridad: Identifiquemos los letreros de información:

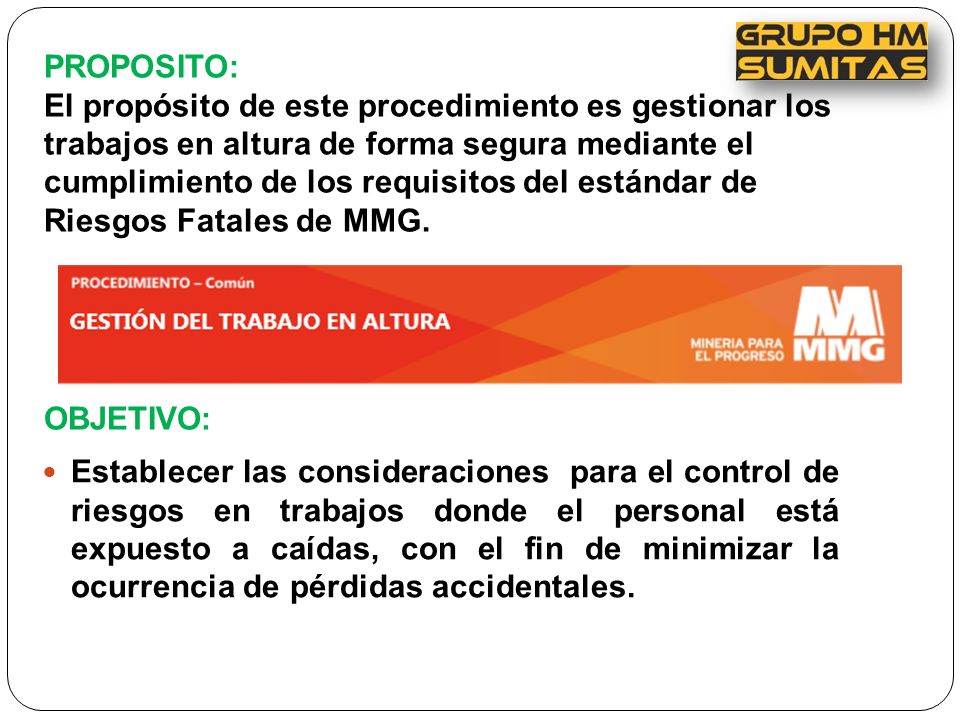

4 PROPOSITO: El propósito de este procedimiento es gestionar los trabajos en altura de forma segura mediante el cumplimiento de los requisitos del estándar de Riesgos Fatales de MMG. OBJETIVO: Establecer las consideraciones para el control de riesgos en trabajos donde el personal está expuesto a caídas, con el fin de minimizar la ocurrencia de pérdidas accidentales.

5 RESPONSABILIDAD LEGAL Art. 134º(DS-024-2017-EM).- Para realizar trabajos en altura o en distintos niveles a partir de 1.80 metros se usará un sistema de prevención y detención de caídas, tales como: anclaje, línea de vida o cuerda de seguridad y arnés. Además, los trabajadores deberán tener certificados anuales de suficiencia médica, los mismos que deben descartar: todas las enfermedades neurológicas y/o metabólicas que produzcan alteración de la conciencia súbita, déficit estructural o funcional de miembros superiores e inferiores, obesidad, trastornos del equilibrio, alcoholismo y enfermedades psiquiátricas.

6 RESPONSABILIDAD LEGAL Artículo 130º.- Todo trabajo de alto riesgo requiere obligatoriamente del Permiso Escrito de Trabajo de Alto Riesgo (PETAR), autorizado y firmado para cada turno, por el supervisor y jefe del área donde se realiza el trabajo.

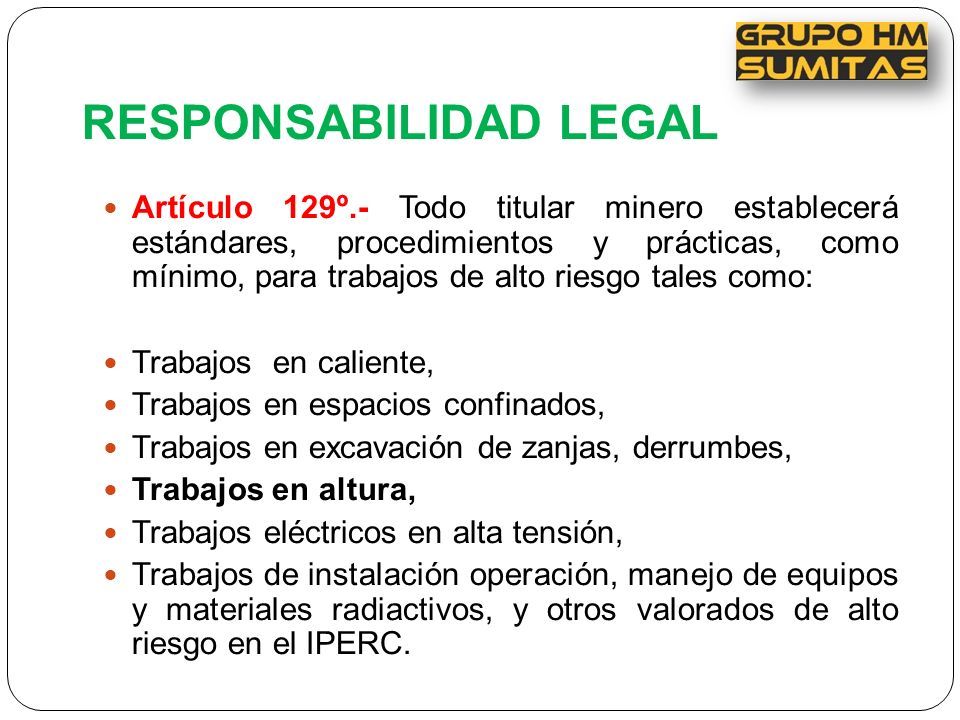

7 RESPONSABILIDAD LEGAL Artículo 129º.- Todo titular minero establecerá estándares, procedimientos y prácticas, como mínimo, para trabajos de alto riesgo tales como: Trabajos en caliente, Trabajos en espacios confinados, Trabajos en excavación de zanjas, derrumbes, Trabajos en altura, Trabajos eléctricos en alta tensión, Trabajos de instalación operación, manejo de equipos y materiales radiactivos, y otros valorados de alto riesgo en el IPERC.

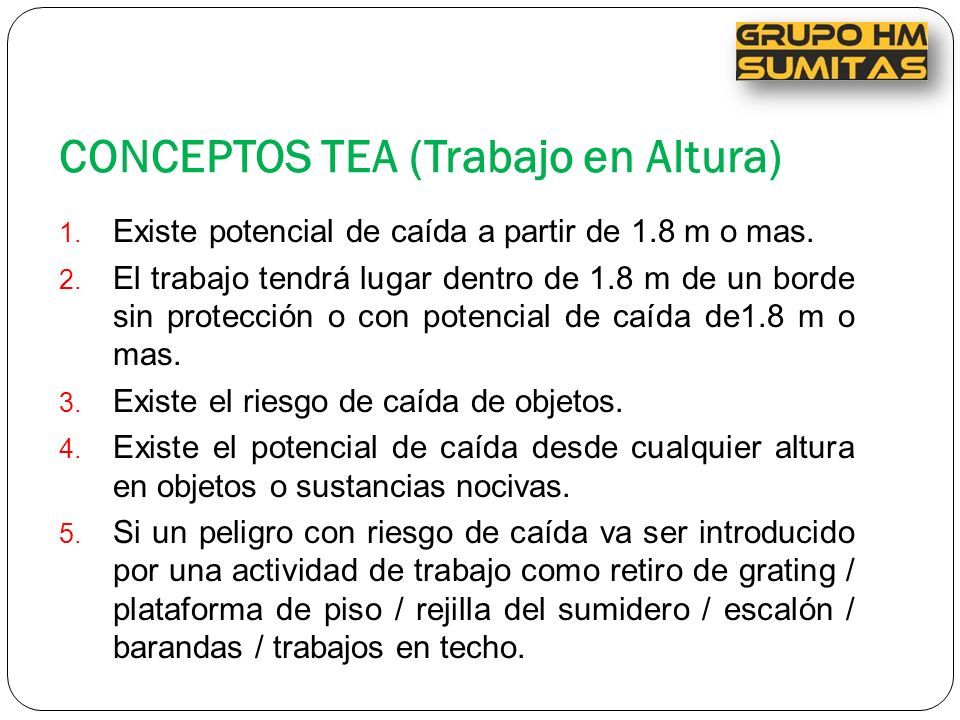

8 CONCEPTOS TEA (Trabajo en Altura) 1. Existe potencial de caída a partir de 1.8 m o mas. 2. El trabajo tendrá lugar dentro de 1.8 m de un borde sin protección o con potencial de caída de1.8 m o mas. 3. Existe el riesgo de caída de objetos. 4. Existe el potencial de caída desde cualquier altura en objetos o sustancias nocivas. 5. Si un peligro con riesgo de caída va ser introducido por una actividad de trabajo como retiro de grating / plataforma de piso / rejilla del sumidero / escalón / barandas / trabajos en techo.

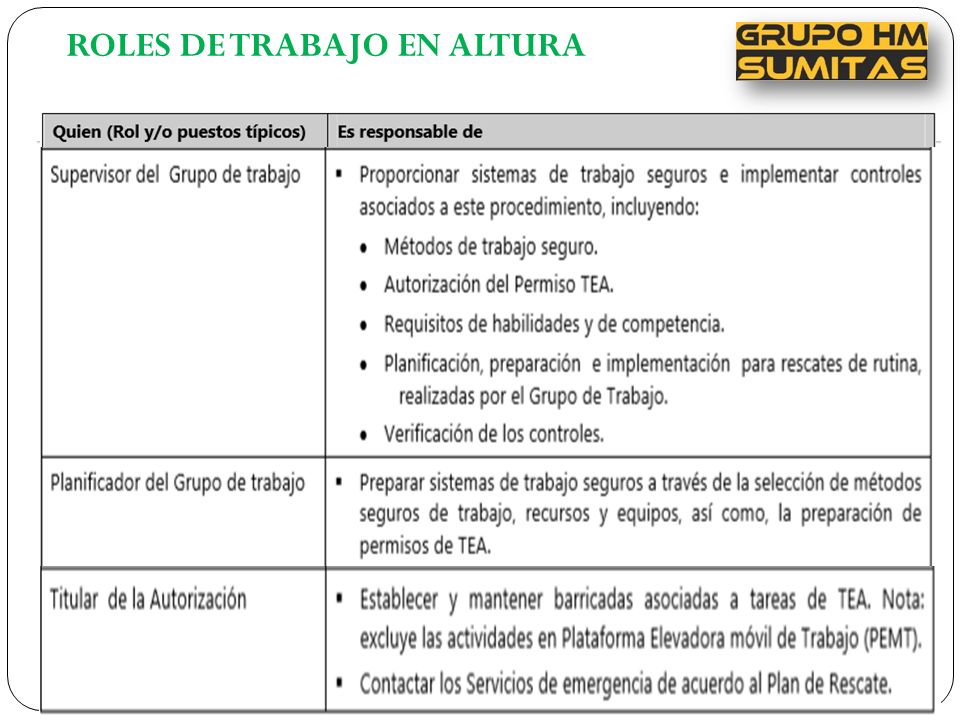

9 ROLES DE TRABAJO EN ALTURA

10

11

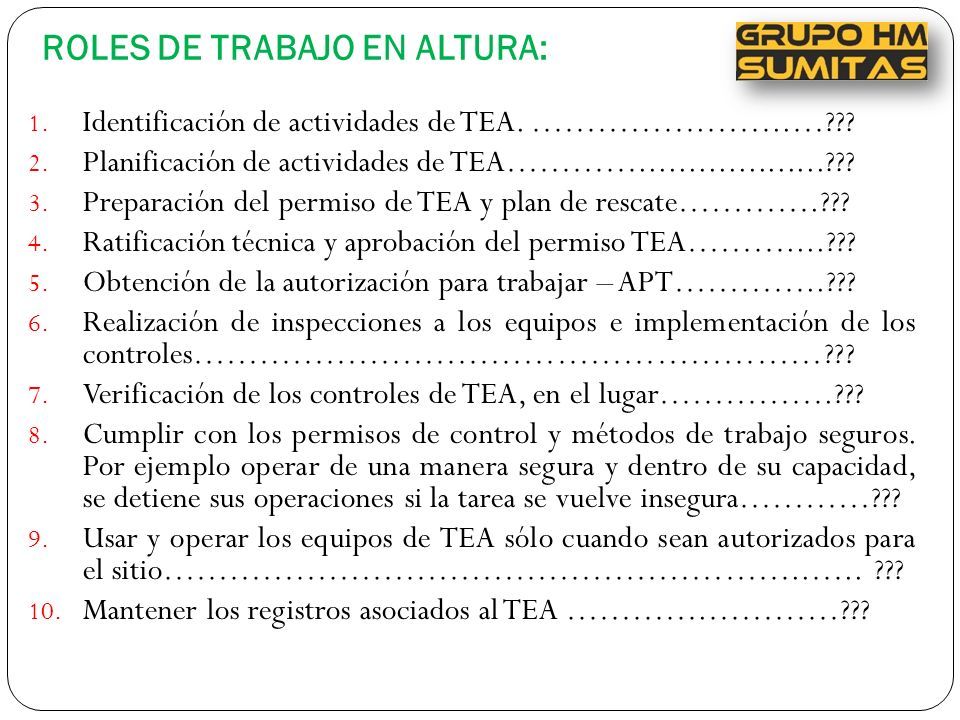

12 ROLES DE TRABAJO EN ALTURA: 1. Identificación de actividades de TEA. …………….……..…??? 2. Planificación de actividades de TEA…………...................??? 3. Preparación del permiso de TEA y plan de rescate………….??? 4. Ratificación técnica y aprobación del permiso TEA………....??? 5. Obtención de la autorización para trabajar – APT…………..??? 6. Realización de inspecciones a los equipos e implementación de los controles…………………………………………………??? 7. Verificación de los controles de TEA, en el lugar…………….??? 8. Cumplir con los permisos de control y métodos de trabajo seguros. Por ejemplo operar de una manera segura y dentro de su capacidad, se detiene sus operaciones si la tarea se vuelve insegura…………??? 9. Usar y operar los equipos de TEA sólo cuando sean autorizados para el sitio…………………………………………………..….. ??? 10. Mantener los registros asociados al TEA ………….…………???

13

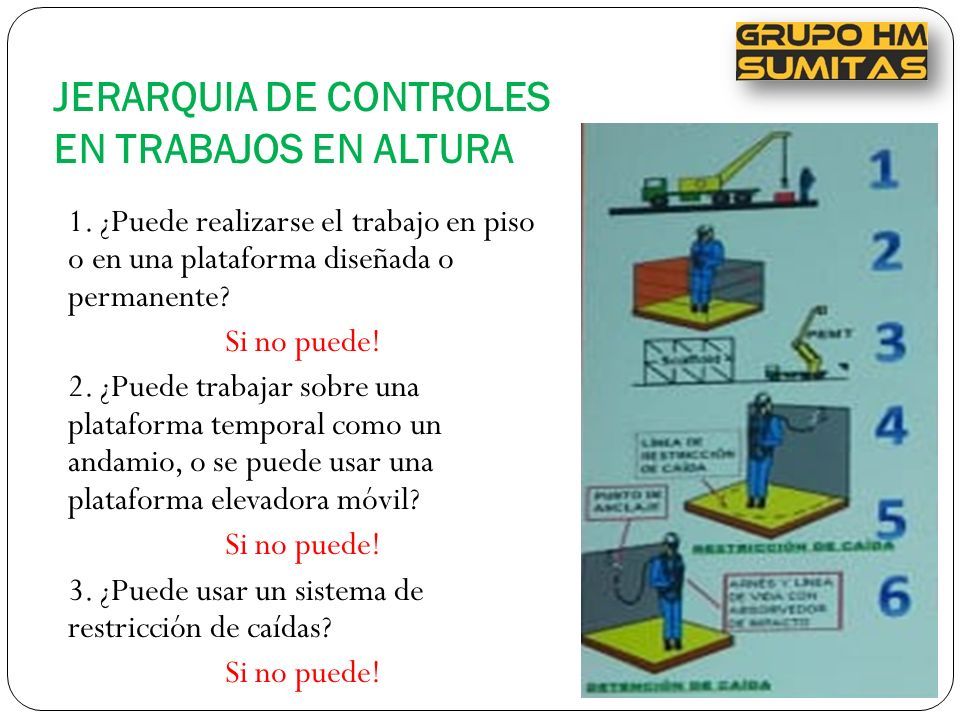

14 JERARQUIA DE CONTROLES EN TRABAJOS EN ALTURA 1. ¿Puede realizarse el trabajo en piso o en una plataforma diseñada o permanente? Si no puede! 2. ¿Puede trabajar sobre una plataforma temporal como un andamio, o se puede usar una plataforma elevadora móvil? Si no puede! 3. ¿Puede usar un sistema de restricción de caídas? Si no puede!

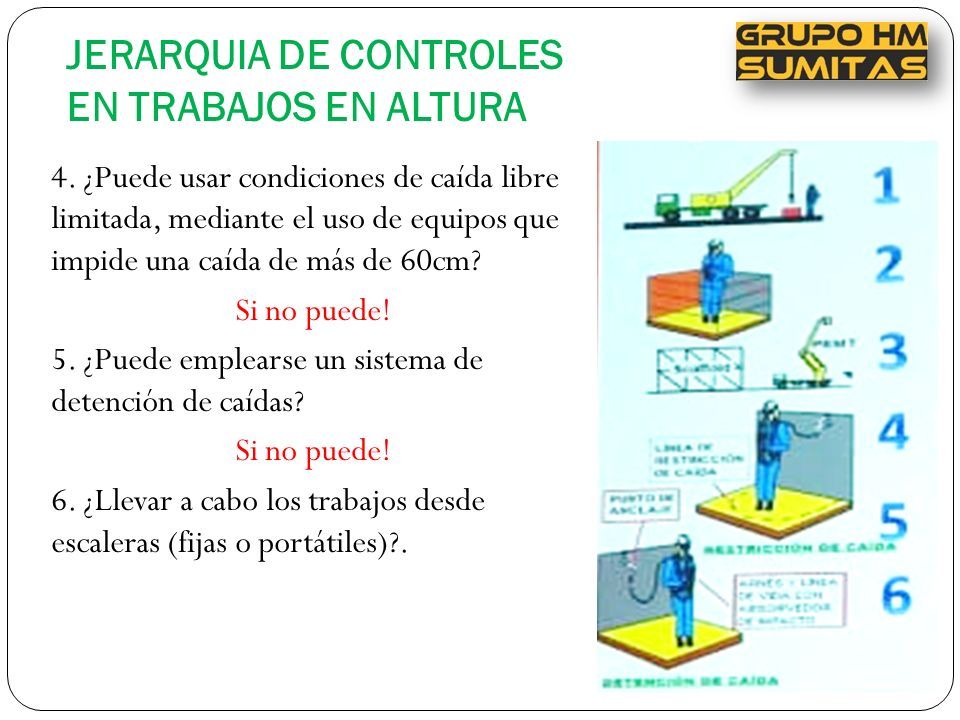

15 JERARQUIA DE CONTROLES EN TRABAJOS EN ALTURA 4. ¿Puede usar condiciones de caída libre limitada, mediante el uso de equipos que impide una caída de más de 60cm? Si no puede! 5. ¿Puede emplearse un sistema de detención de caídas? Si no puede! 6. ¿Llevar a cabo los trabajos desde escaleras (fijas o portátiles)?.

16 SISTEMAS DE DETENCION DE CAÍDAS: Estos sistemas detienen la caída del trabajador después que ha sufrido una caída: Arnés de cuerpo entero Línea de anclaje con absorbedor de impacto Punto de anclaje Conector de anclaje Línea de vida

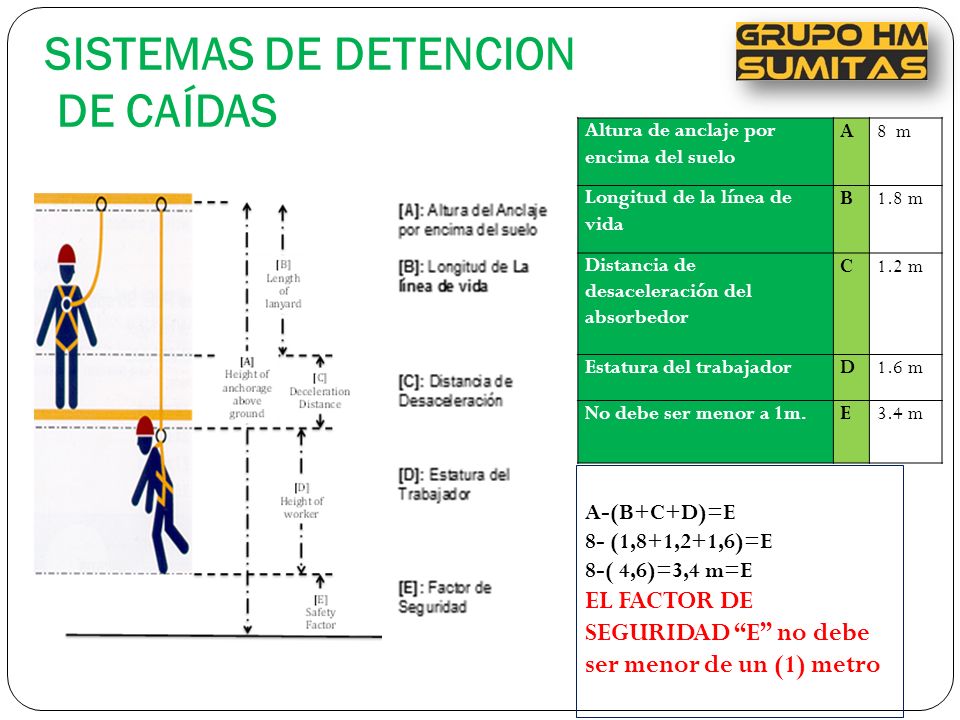

17 SISTEMAS DE DETENCION DE CAÍDAS Altura de anclaje por encima del suelo A8 m Longitud de la línea de vida B1.8 m Distancia de desaceleración del absorbedor C1.2 m Estatura del trabajadorD1.6 m No debe ser menor a 1m.E3.4 m A-(B+C+D)=E 8- (1,8+1,2+1,6)=E 8-( 4,6)=3,4 m=E EL FACTOR DE SEGURIDAD “E” no debe ser menor de un (1) metro

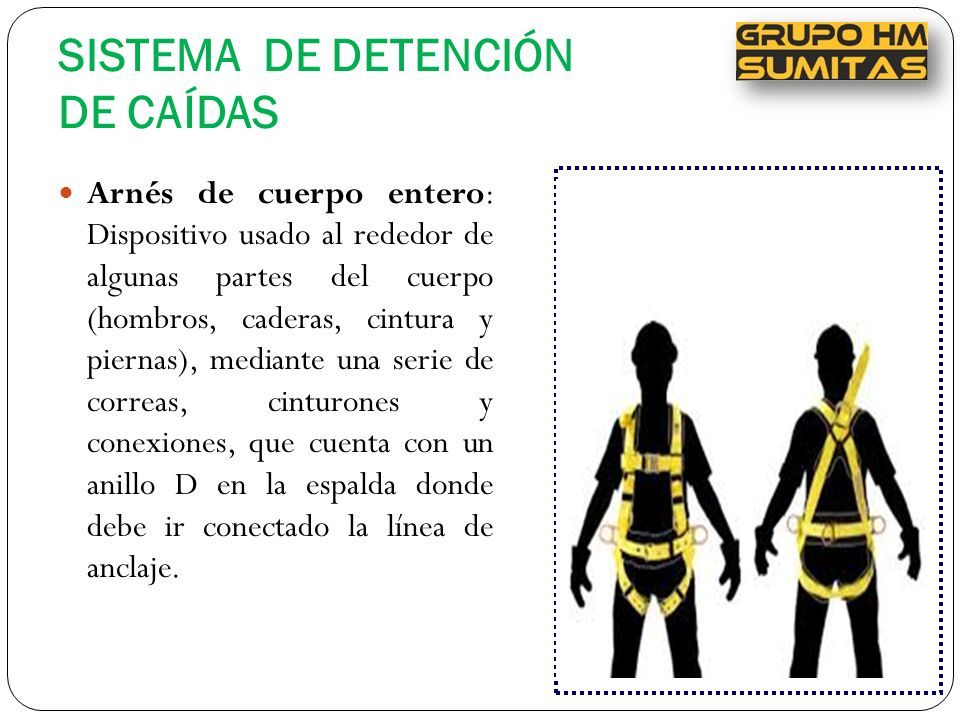

18 SISTEMA DE DETENCIÓN DE CAÍDAS Arnés de cuerpo entero: Dispositivo usado al rededor de algunas partes del cuerpo (hombros, caderas, cintura y piernas), mediante una serie de correas, cinturones y conexiones, que cuenta con un anillo D en la espalda donde debe ir conectado la línea de anclaje.

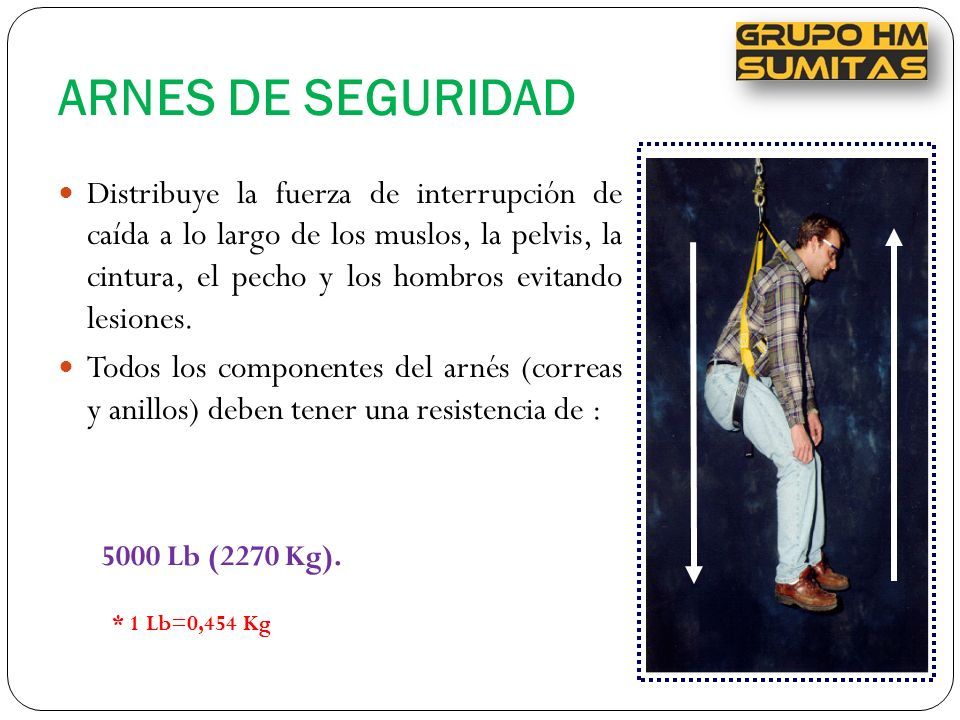

19 ARNES DE SEGURIDAD Distribuye la fuerza de interrupción de caída a lo largo de los muslos, la pelvis, la cintura, el pecho y los hombros evitando lesiones. Todos los componentes del arnés (correas y anillos) deben tener una resistencia de : 5000 Lb (2270 Kg). * 1 Lb=0,454 Kg

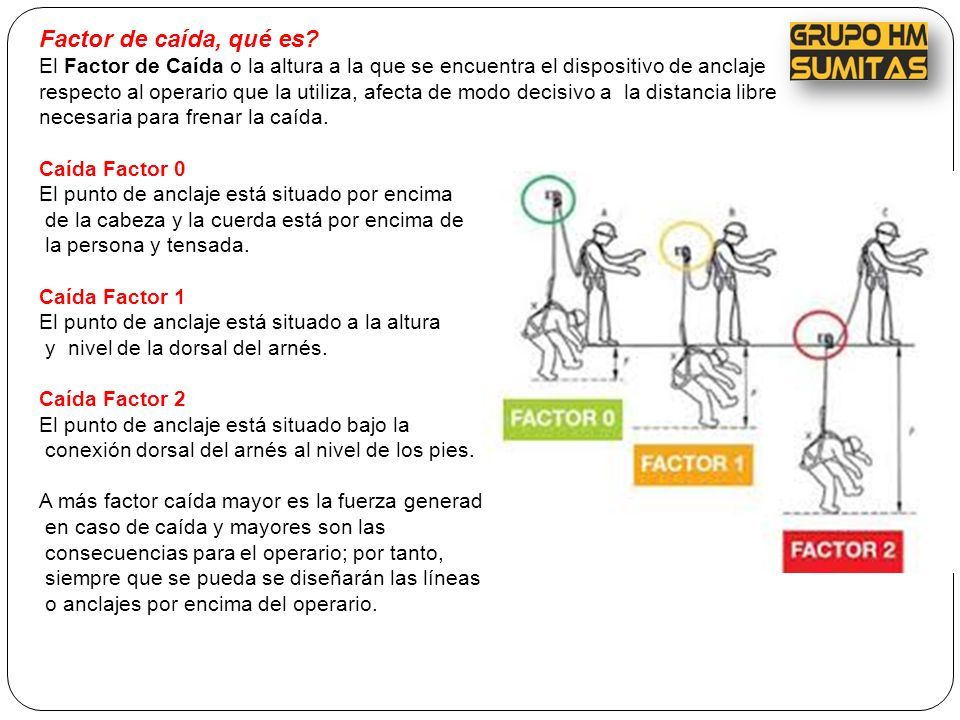

20 Factor de caída, qué es? El Factor de Caída o la altura a la que se encuentra el dispositivo de anclaje respecto al operario que la utiliza, afecta de modo decisivo a la distancia libre necesaria para frenar la caída. Caída Factor 0 El punto de anclaje está situado por encima de la cabeza y la cuerda está por encima de la persona y tensada. Caída Factor 1 El punto de anclaje está situado a la altura y nivel de la dorsal del arnés. Caída Factor 2 El punto de anclaje está situado bajo la conexión dorsal del arnés al nivel de los pies. A más factor caída mayor es la fuerza generada en caso de caída y mayores son las consecuencias para el operario; por tanto, siempre que se pueda se diseñarán las líneas o anclajes por encima del operario.

21 SISTEMA DE POSICIONAMIENTO Estos elementos ayudan a evitar las caídas proveyendo le soporte al trabajador mientras realiza su trabajo.

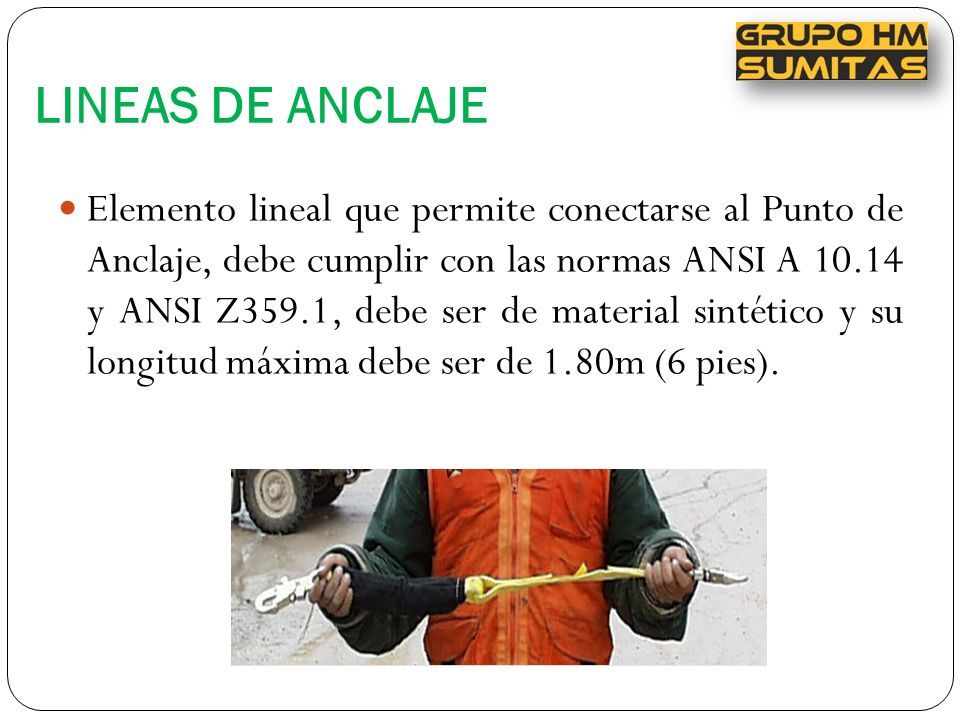

22 LINEAS DE ANCLAJE Elemento lineal que permite conectarse al Punto de Anclaje, debe cumplir con las normas ANSI A 10.14 y ANSI Z359.1, debe ser de material sintético y su longitud máxima debe ser de 1.80m (6 pies).

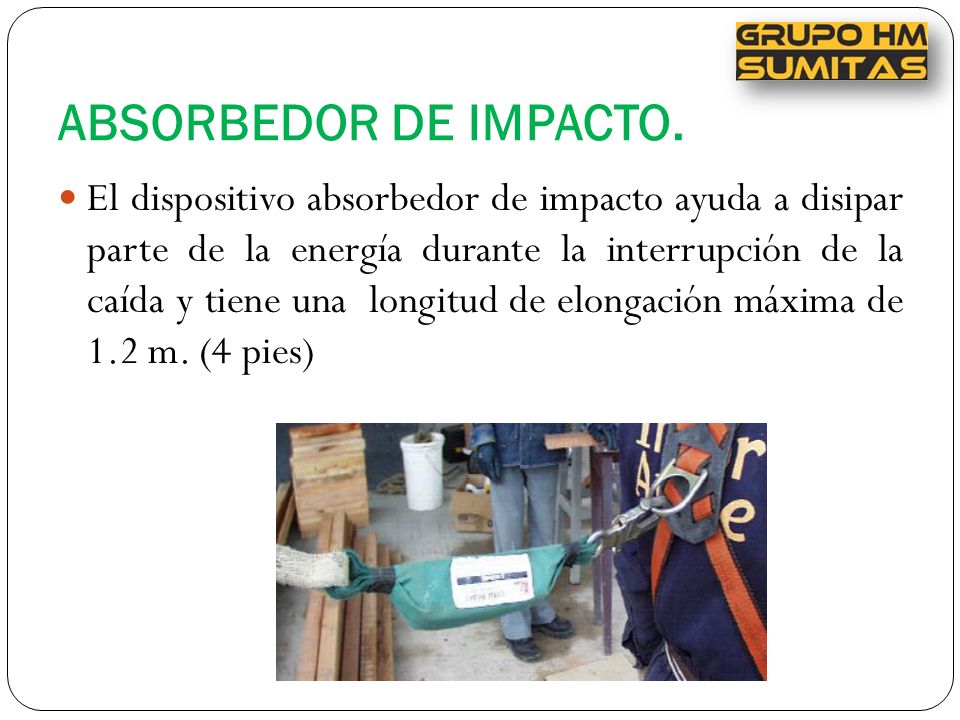

23 ABSORBEDOR DE IMPACTO. El dispositivo absorbedor de impacto ayuda a disipar parte de la energía durante la interrupción de la caída y tiene una longitud de elongación máxima de 1.2 m. (4 pies)

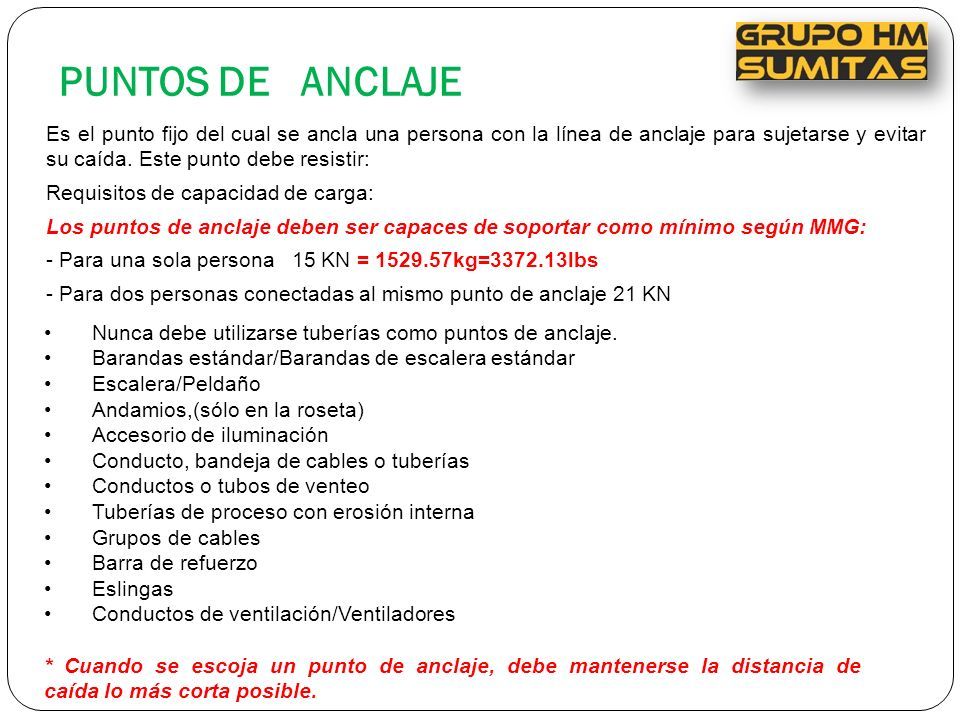

24 PUNTOS DE ANCLAJE Es el punto fijo del cual se ancla una persona con la línea de anclaje para sujetarse y evitar su caída. Este punto debe resistir: Requisitos de capacidad de carga: Los puntos de anclaje deben ser capaces de soportar como mínimo según MMG: - Para una sola persona 15 KN = 1529.57kg=3372.13lbs - Para dos personas conectadas al mismo punto de anclaje 21 KN Nunca debe utilizarse tuberías como puntos de anclaje. Barandas estándar/Barandas de escalera estándar Escalera/Peldaño Andamios,(sólo en la roseta) Accesorio de iluminación Conducto, bandeja de cables o tuberías Conductos o tubos de venteo Tuberías de proceso con erosión interna Grupos de cables Barra de refuerzo Eslingas Conductos de ventilación/Ventiladores * Cuando se escoja un punto de anclaje, debe mantenerse la distancia de caída lo más corta posible.

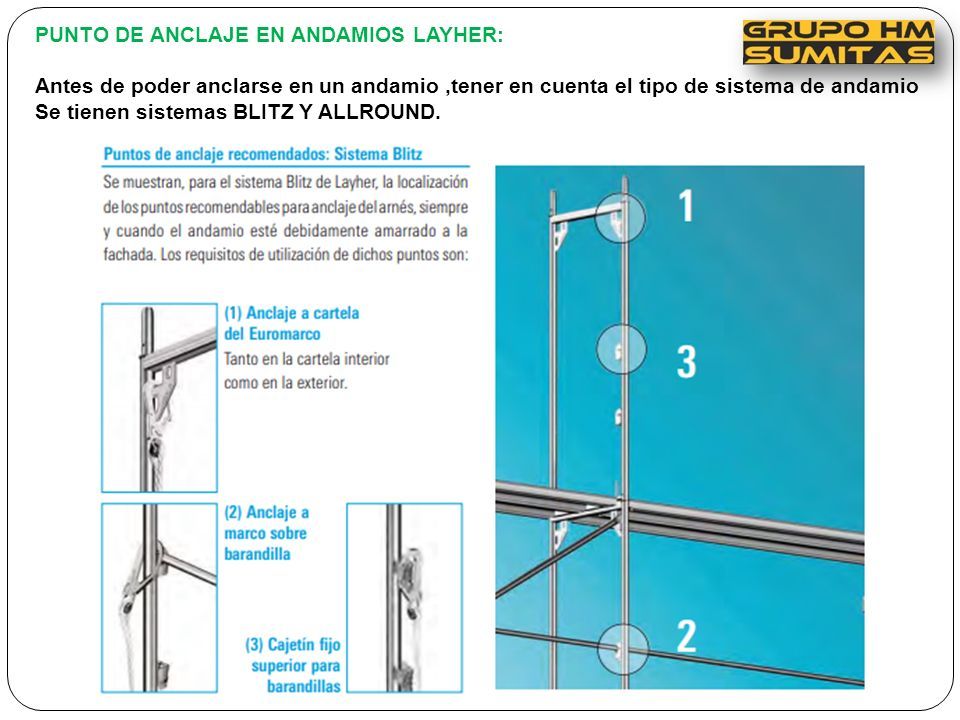

25 PUNTO DE ANCLAJE EN ANDAMIOS LAYHER: Antes de poder anclarse en un andamio,tener en cuenta el tipo de sistema de andamio Se tienen sistemas BLITZ Y ALLROUND.

26

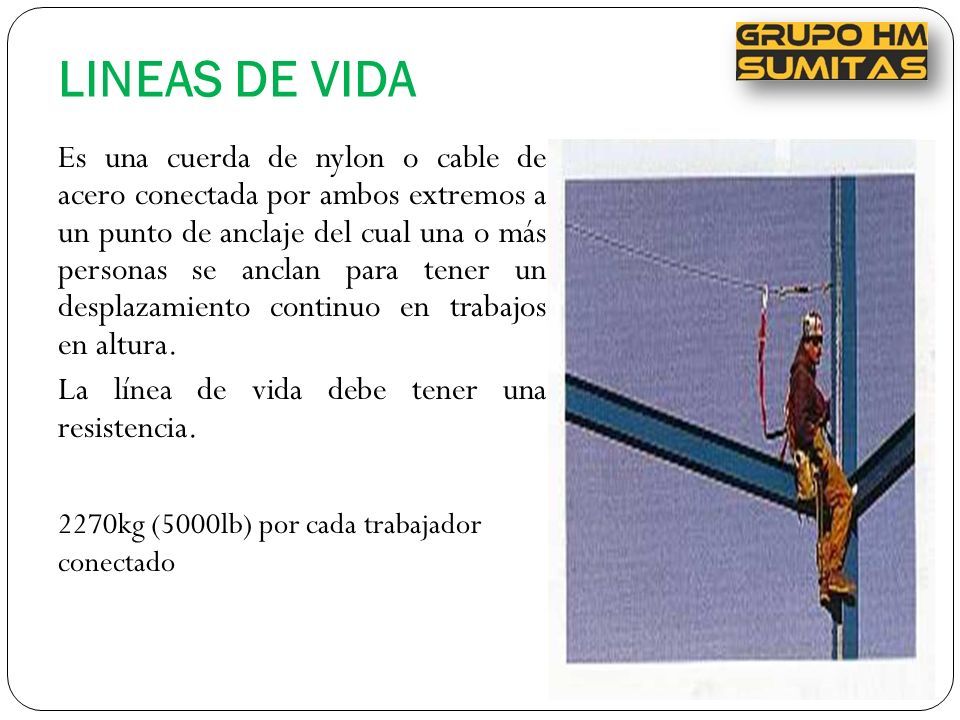

27 LINEAS DE VIDA Es una cuerda de nylon o cable de acero conectada por ambos extremos a un punto de anclaje del cual una o más personas se anclan para tener un desplazamiento continuo en trabajos en altura. La línea de vida debe tener una resistencia. 2270kg (5000lb) por cada trabajador conectado

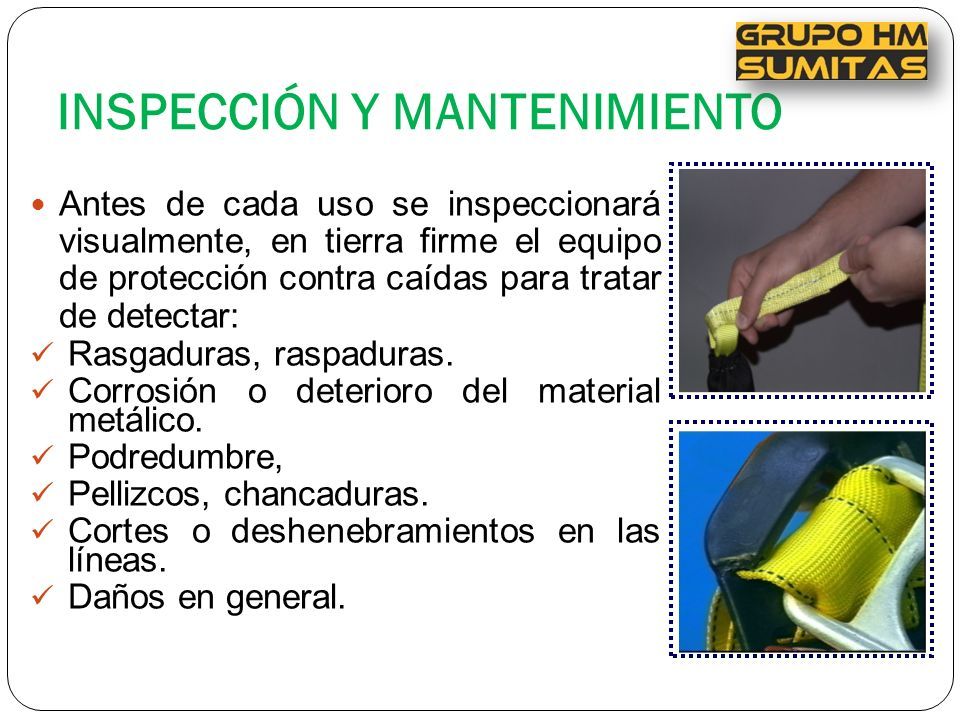

28 INSPECCIÓN Y MANTENIMIENTO Antes de cada uso se inspeccionará visualmente, en tierra firme el equipo de protección contra caídas para tratar de detectar: Rasgaduras, raspaduras. Corrosión o deterioro del material metálico. Podredumbre, Pellizcos, chancaduras. Cortes o deshenebramientos en las líneas. Daños en general.

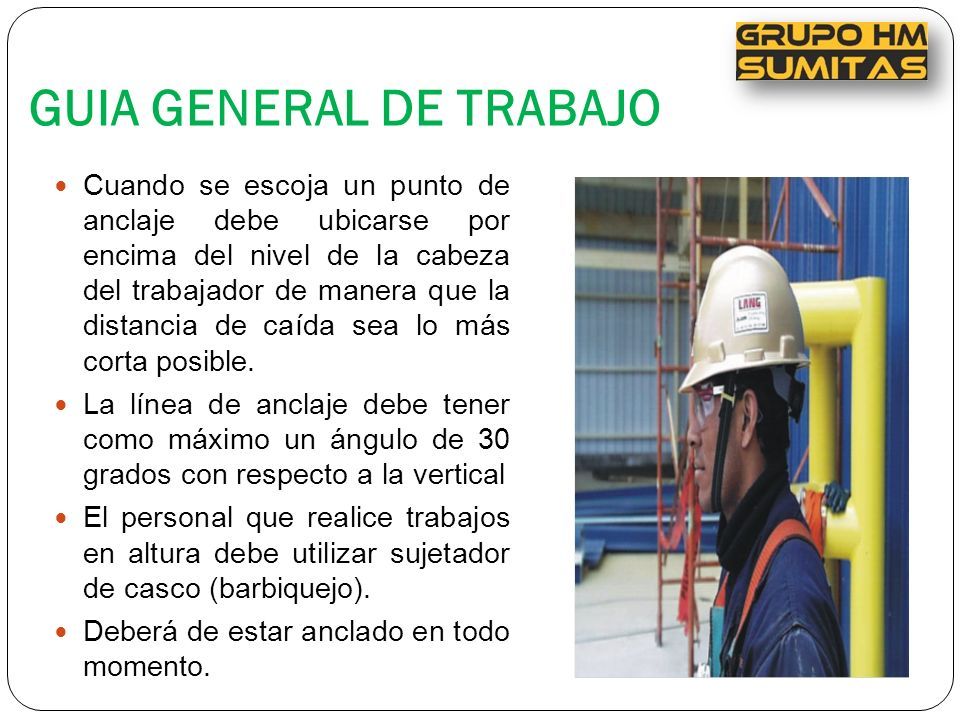

29 GUIA GENERAL DE TRABAJO Cuando se escoja un punto de anclaje debe ubicarse por encima del nivel de la cabeza del trabajador de manera que la distancia de caída sea lo más corta posible. La línea de anclaje debe tener como máximo un ángulo de 30 grados con respecto a la vertical El personal que realice trabajos en altura debe utilizar sujetador de casco (barbiquejo). Deberá de estar anclado en todo momento.

30 Como evitar la caída de objetos elevados y sus consecuencias Amarre las herramientas y materiales que puedan caer. Retire de las plataformas /las herramientas y materiales que no necesite Señalice el área donde se realizan los trabajos en altura Respete la señalización existente Mire hacia arriba antes de pasar por debajo o cerca de una plataforma o andamio Nunca camine debajo de las cargas suspendidas Amarre bien la carga Verifique el uso y fijación de barandas en andamios

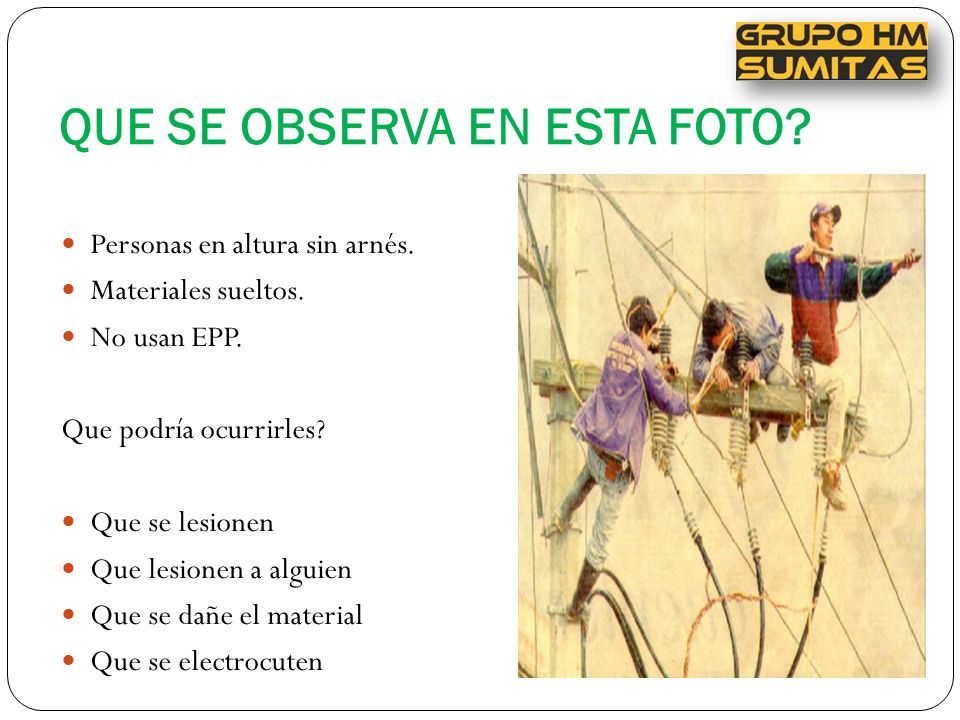

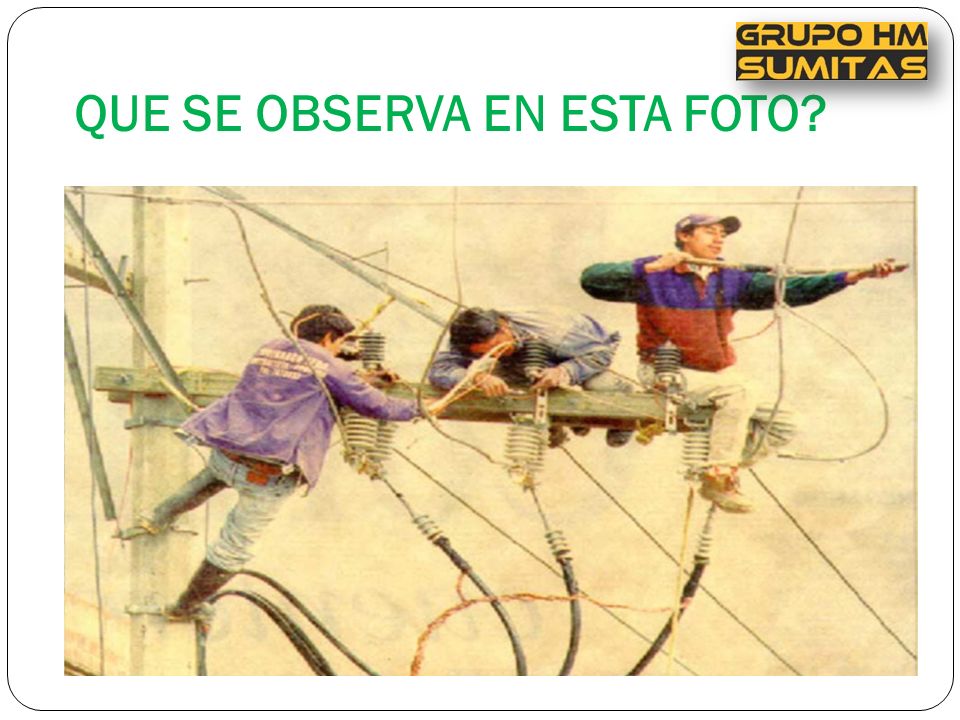

31 QUE SE OBSERVA EN ESTA FOTO?

32 Personas en altura sin arnés. Materiales sueltos. No usan EPP. Que podría ocurrirles? Que se lesionen Que lesionen a alguien Que se dañe el material Que se electrocuten

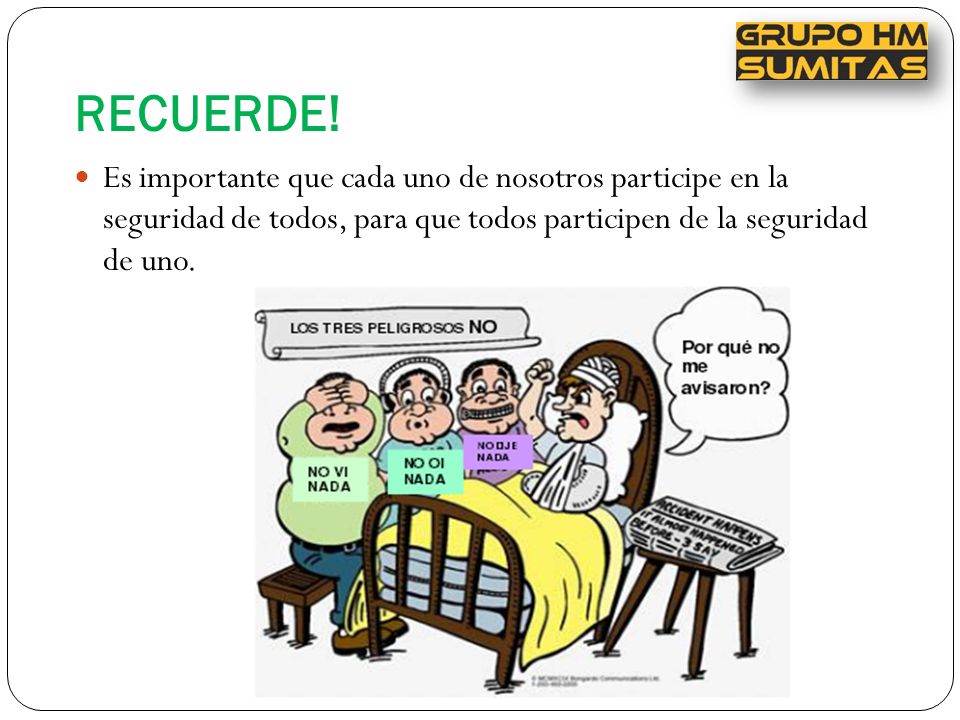

33 RECUERDE! Es importante que cada uno de nosotros participe en la seguridad de todos, para que todos participen de la seguridad de uno.

34 GRACIAS.
