1

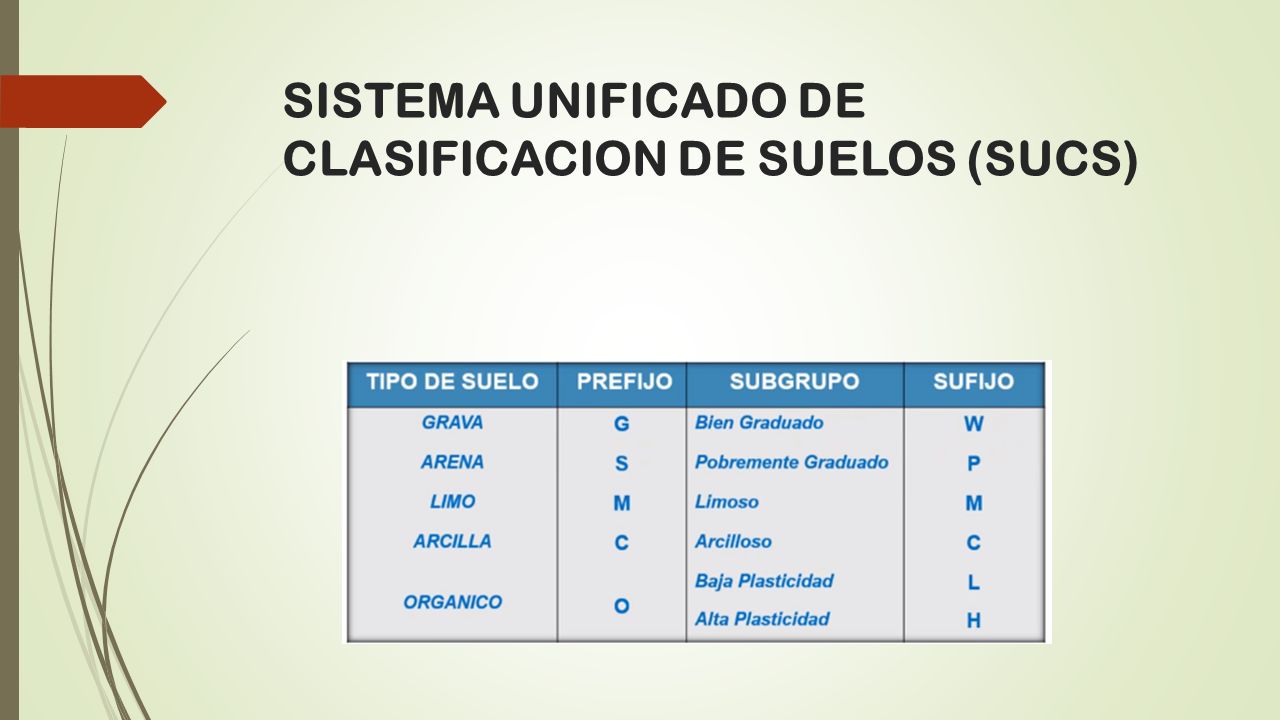

SISTEMA UNIFICADO DE CLASIFICACION DE SUELOS (SUCS)
2

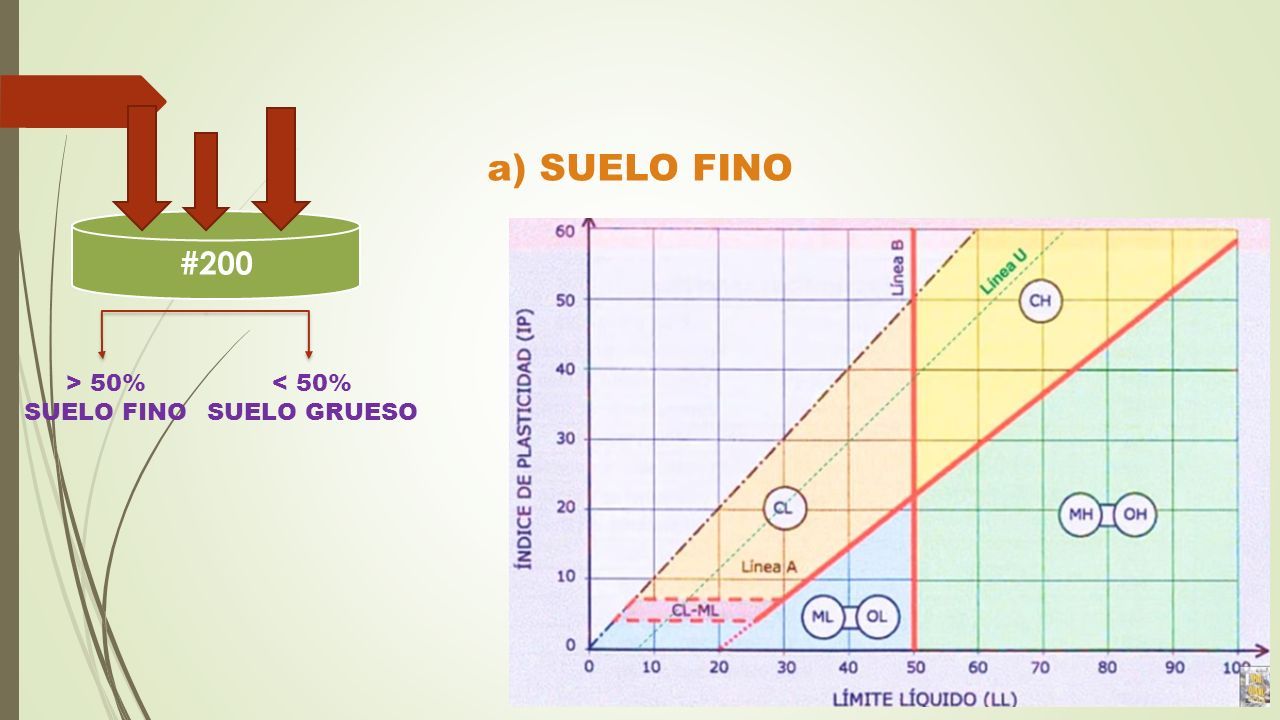

#200 > 50% SUELO FINO < 50% SUELO GRUESO a) SUELO FINO
3

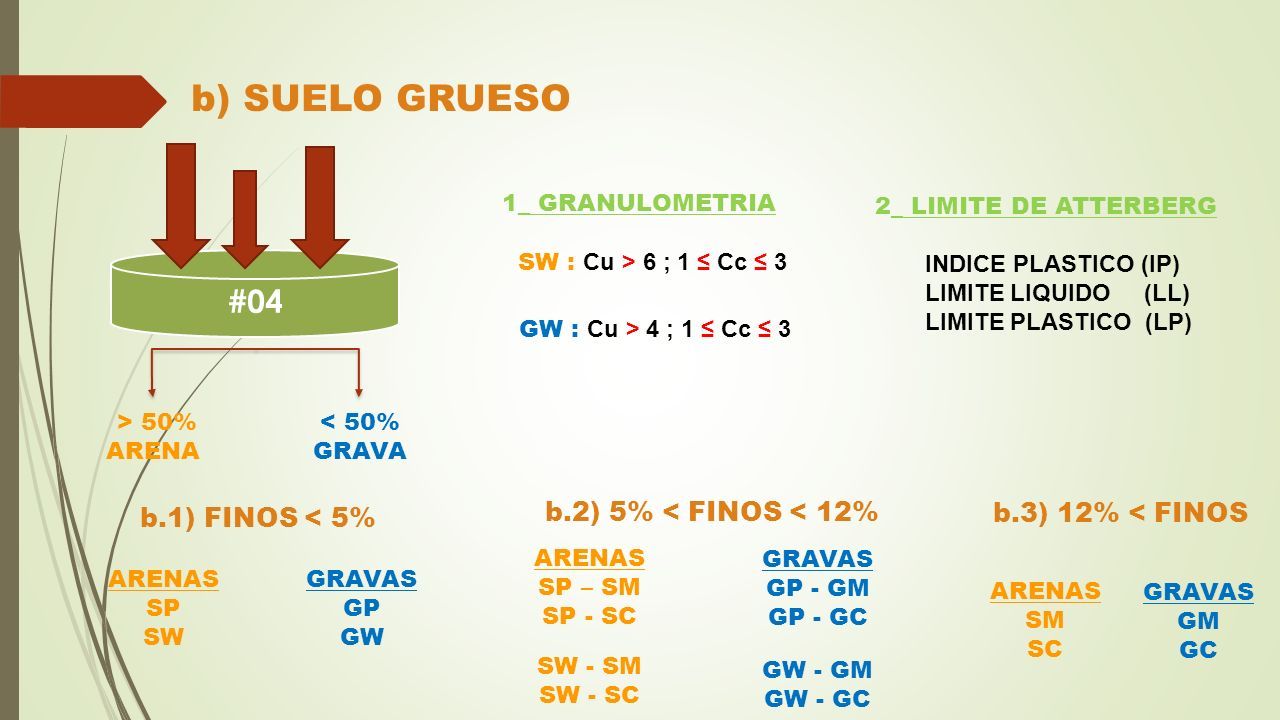

b) SUELO GRUESO #04 > 50% ARENA < 50% GRAVA b.1) FINOS < 5% ARENAS SP SW GRAVAS GP GW b.2) 5% < FINOS < 12% ARENAS SP – SM SP - SC SW - SM SW - SC GRAVAS GP - GM GP - GC GW - GM GW - GC b.3) 12% < FINOS ARENAS SM SC GRAVAS GM GC 1_ GRANULOMETRIA SW : Cu > 6 ; 1 ≤ Cc ≤ 3 GW : Cu > 4 ; 1 ≤ Cc ≤ 3 2_ LIMITE DE ATTERBERG INDICE PLASTICO (IP) LIMITE LIQUIDO (LL) LIMITE PLASTICO (LP)
4

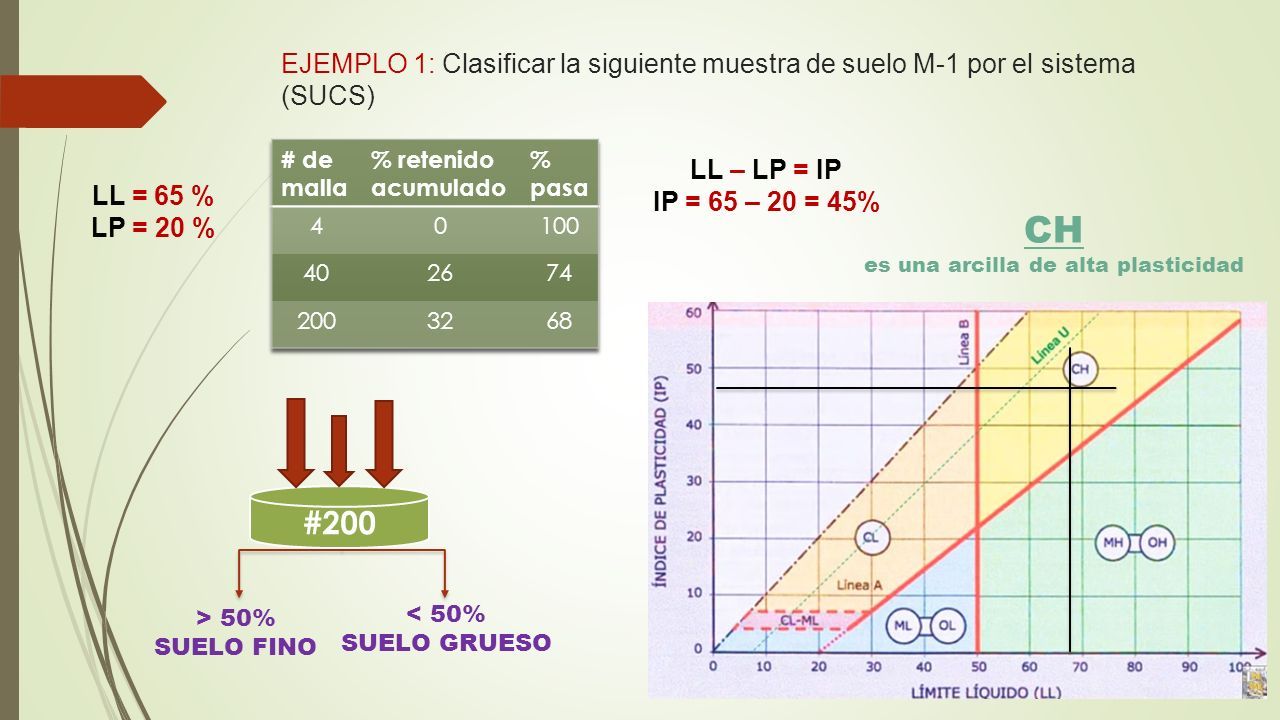

EJEMPLO 1: Clasificar la siguiente muestra de suelo M-1 por el sistema (SUCS) LL = 65 % LP = 20 % #200 > 50% SUELO FINO < 50% SUELO GRUESO LL – LP = IP IP = 65 – 20 = 45% CH es una arcilla de alta plasticidad
5

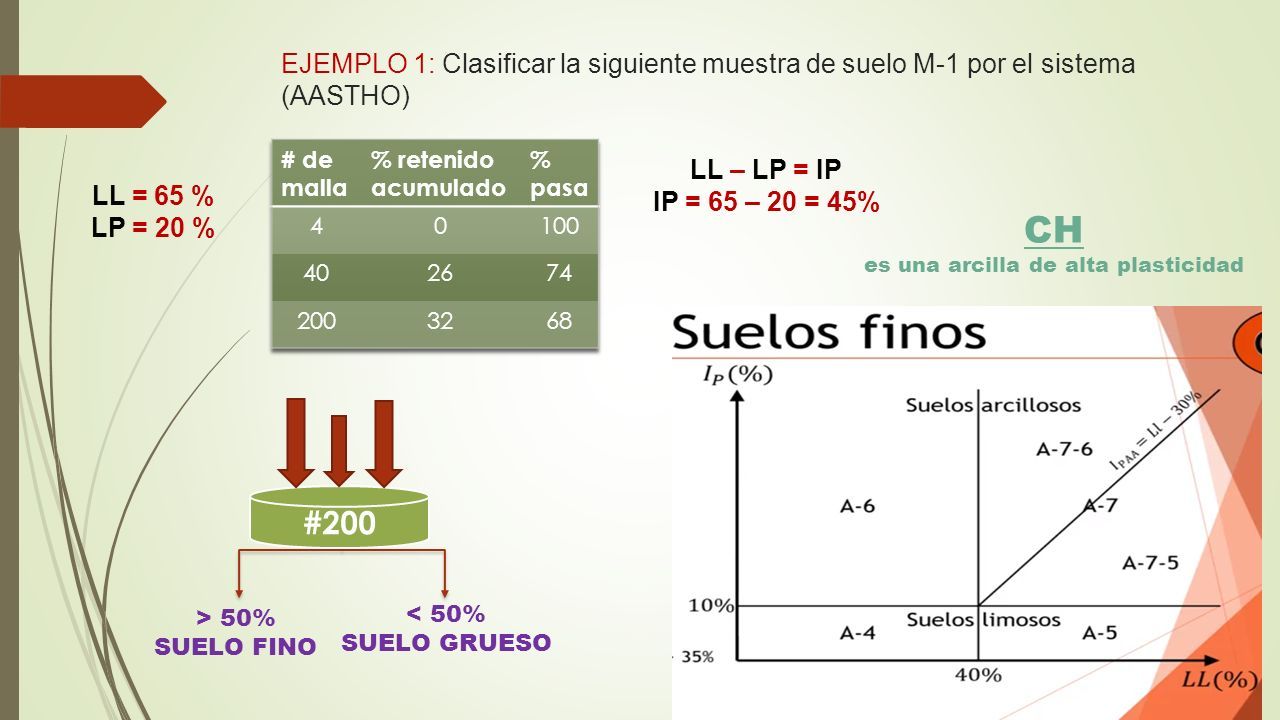

EJEMPLO 1: Clasificar la siguiente muestra de suelo M-1 por el sistema (AASTHO) LL = 65 % LP = 20 % #200 > 50% SUELO FINO < 50% SUELO GRUESO LL – LP = IP IP = 65 – 20 = 45% CH es una arcilla de alta plasticidad
6

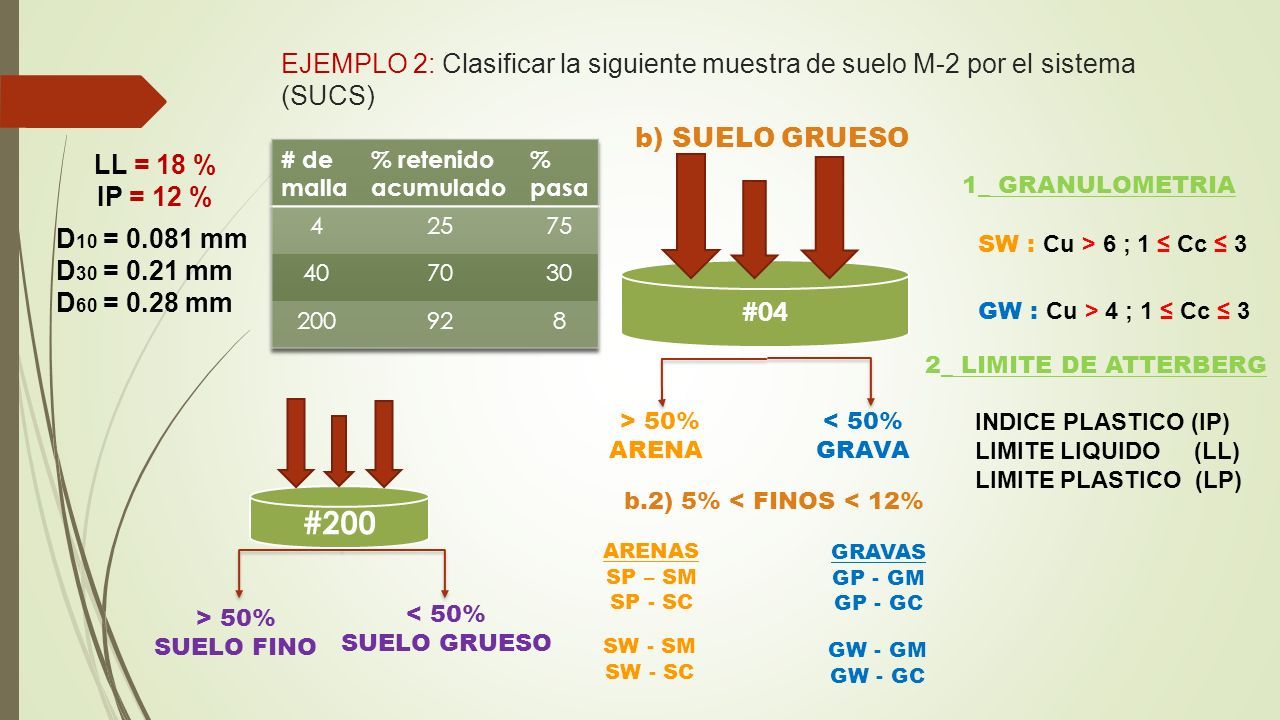

EJEMPLO 2: Clasificar la siguiente muestra de suelo M-2 por el sistema (SUCS) LL = 18 % IP = 12 % D 10 = 0.081 mm D 30 = 0.21 mm D 60 = 0.28 mm #200 > 50% SUELO FINO < 50% SUELO GRUESO b) SUELO GRUESO #04 > 50% ARENA < 50% GRAVA b.2) 5% < FINOS < 12% ARENAS SP – SM SP - SC SW - SM SW - SC GRAVAS GP - GM GP - GC GW - GM GW - GC 1_ GRANULOMETRIA SW : Cu > 6 ; 1 ≤ Cc ≤ 3 GW : Cu > 4 ; 1 ≤ Cc ≤ 3 2_ LIMITE DE ATTERBERG INDICE PLASTICO (IP) LIMITE LIQUIDO (LL) LIMITE PLASTICO (LP)
7

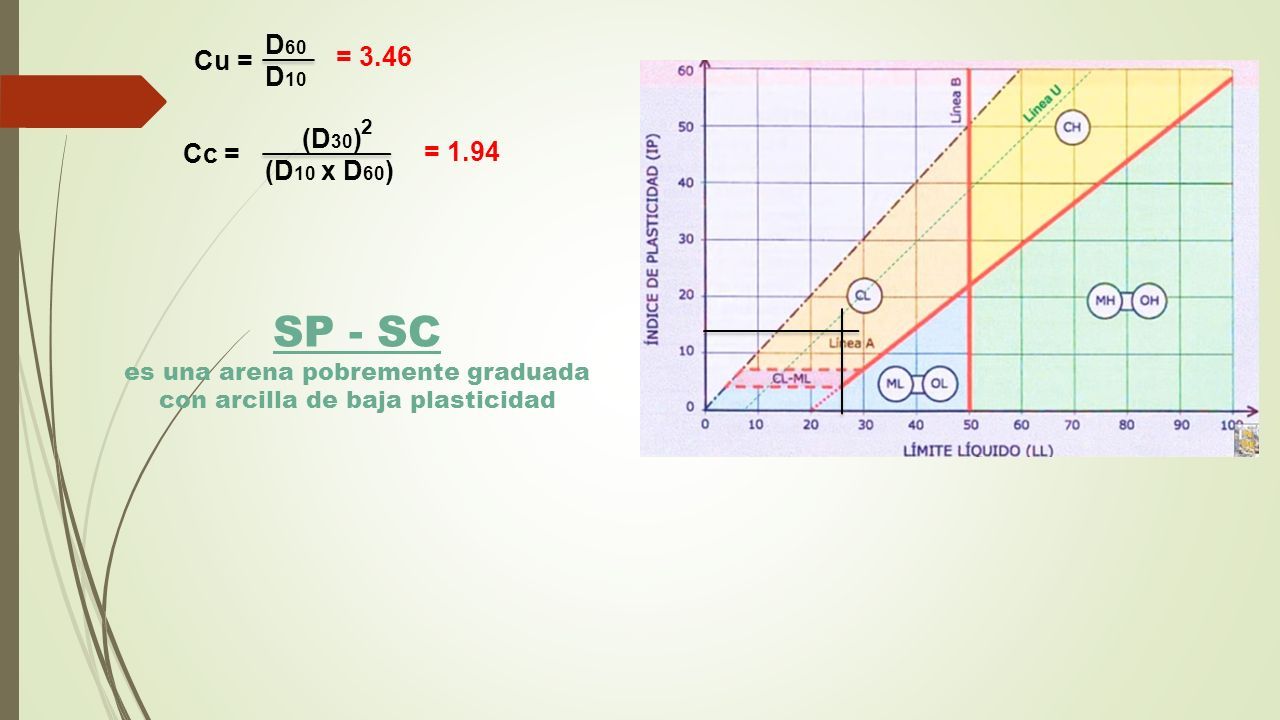

D 60 D 10 Cu = Cc = (D 30 ) (D 10 x D 60 ) 2 = 3.46 = 1.94 SP - SC es una arena pobremente graduada con arcilla de baja plasticidad
8

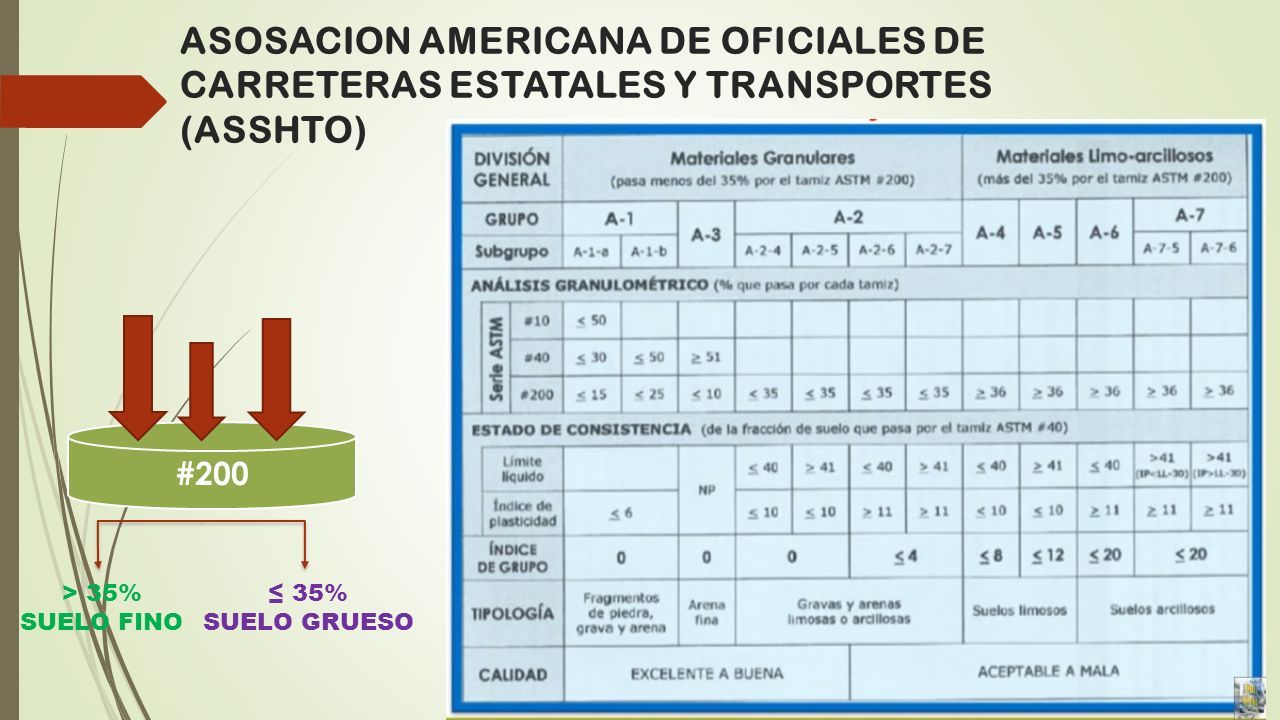

ASOSACION AMERICANA DE OFICIALES DE CARRETERAS ESTATALES Y TRANSPORTES (ASSHTO) #200 > 35% SUELO FINO ≤ 35% SUELO GRUESO
9

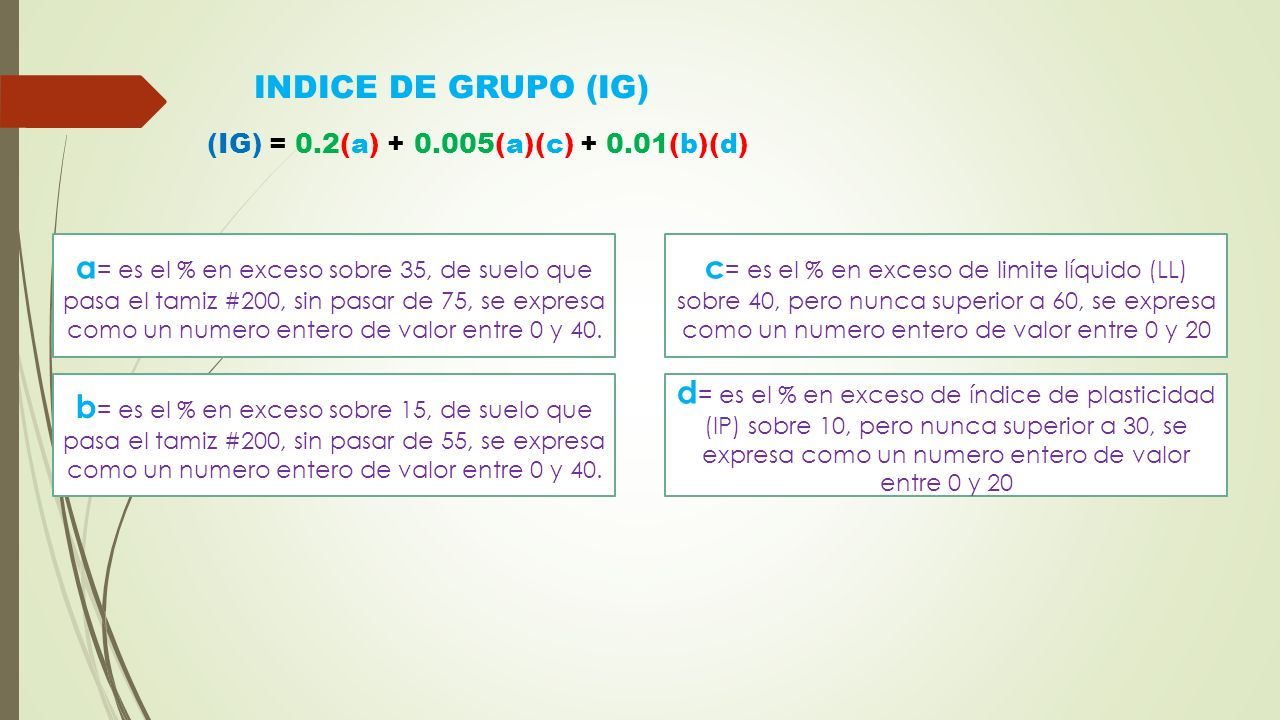

INDICE DE GRUPO (IG) (IG) = 0.2(a) + 0.005(a)(c) + 0.01(b)(d) a = es el % en exceso sobre 35, de suelo que pasa el tamiz #200, sin pasar de 75, se expresa como un numero entero de valor entre 0 y 40. b = es el % en exceso sobre 15, de suelo que pasa el tamiz #200, sin pasar de 55, se expresa como un numero entero de valor entre 0 y 40. c = es el % en exceso de limite líquido (LL) sobre 40, pero nunca superior a 60, se expresa como un numero entero de valor entre 0 y 20 d = es el % en exceso de índice de plasticidad (IP) sobre 10, pero nunca superior a 30, se expresa como un numero entero de valor entre 0 y 20
10

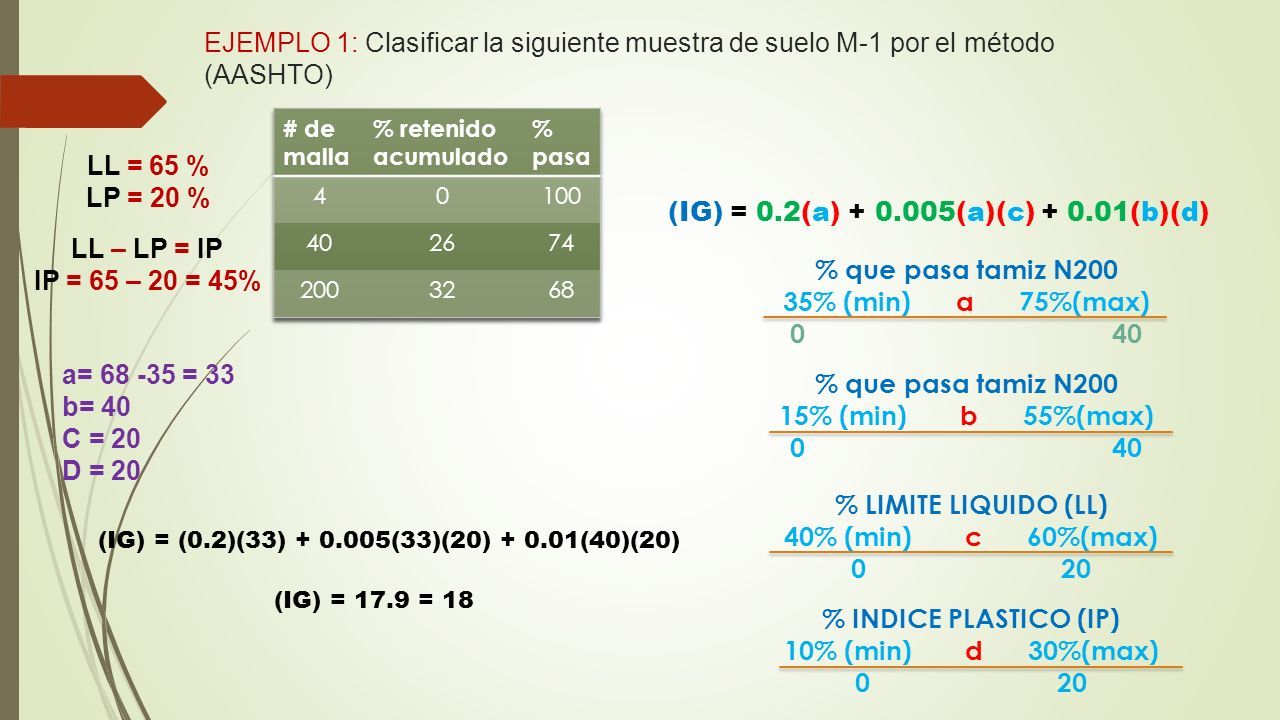

EJEMPLO 1: Clasificar la siguiente muestra de suelo M-1 por el método (AASHTO) LL = 65 % LP = 20 % LL – LP = IP IP = 65 – 20 = 45% a= 68 -35 = 33 b= 40 C = 20 D = 20 (IG) = (0.2)(33) + 0.005(33)(20) + 0.01(40)(20) (IG) = 17.9 = 18 % que pasa tamiz N200 35% (min) a 75%(max) 0 40 % que pasa tamiz N200 15% (min) b 55%(max) 0 40 % LIMITE LIQUIDO (LL) 40% (min) c 60%(max) 0 20 % INDICE PLASTICO (IP) 10% (min) d 30%(max) 0 20 (IG) = 0.2(a) + 0.005(a)(c) + 0.01(b)(d)
11
EJEMPLO 1: Clasificar la siguiente muestra de suelo M-1 por el método (AASHTO) LL = 65 % LP = 20 % LL – LP = IP IP = 65 – 20 = 45% (IG) = 18 #200 > 35% SUELO FINO ≤ 35% SUELO GRUESO A – 7 – 6 (18) SUELO ARCILLOSO CH SUELO DE ARCILLA DE ALTA PLASTICIDAD
12

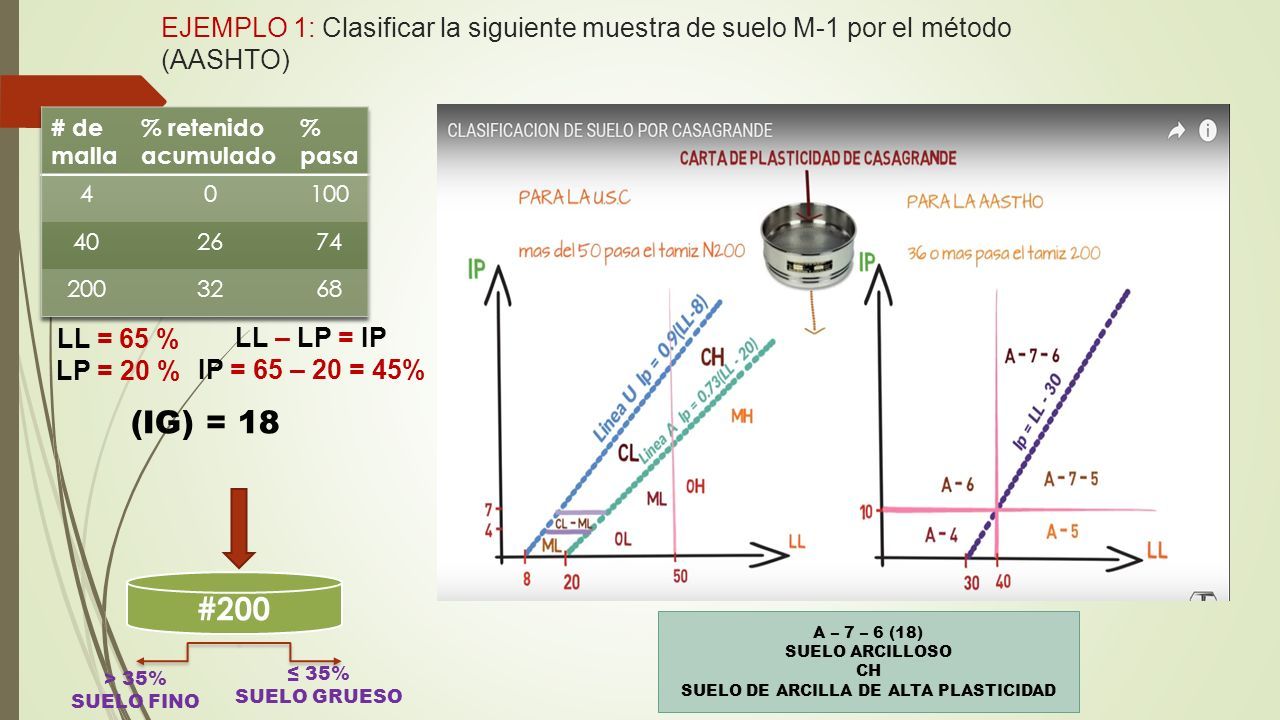

EJEMPLO 1: Clasificar la siguiente muestra de suelo M-1 por el método (AASHTO) LL = 65 % LP = 20 % LL – LP = IP IP = 65 – 20 = 45% (IG) = 18 #200 > 35% SUELO FINO ≤ 35% SUELO GRUESO A – 7 – 6 (18) SUELO ARCILLOSO CH SUELO DE ARCILLA DE ALTA PLASTICIDAD
13

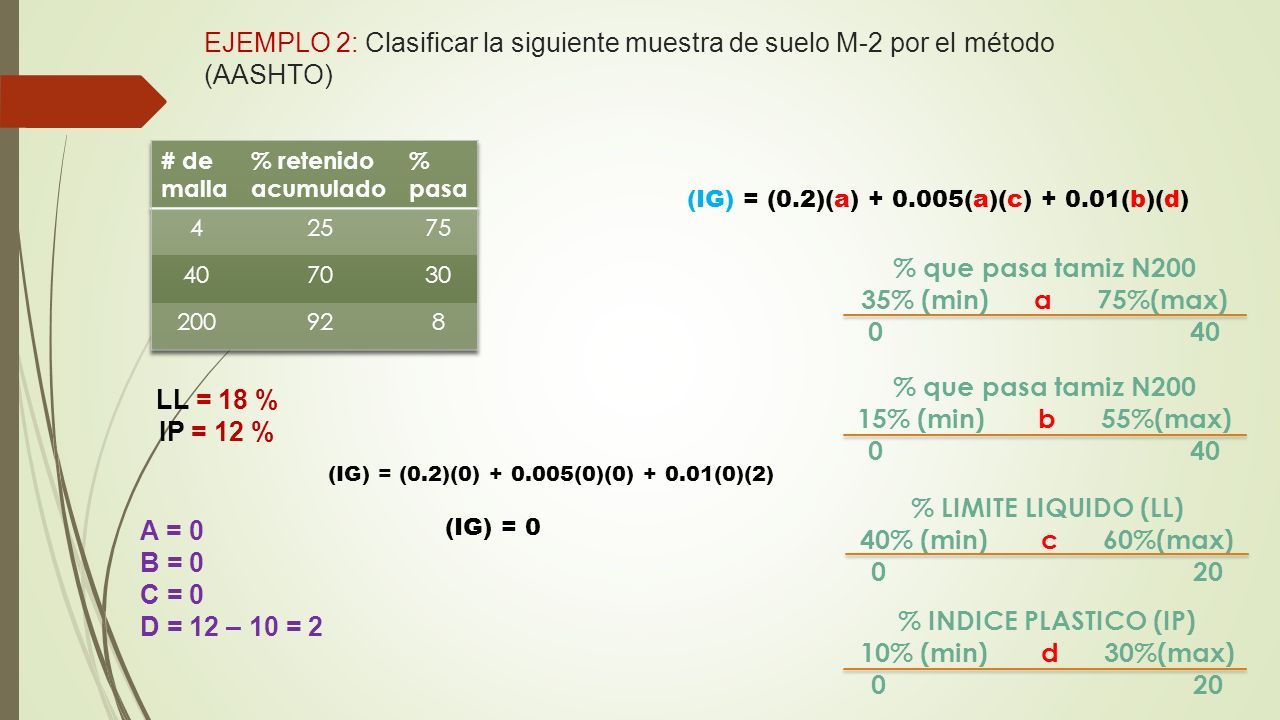

EJEMPLO 2: Clasificar la siguiente muestra de suelo M-2 por el método (AASHTO) LL = 18 % IP = 12 % A = 0 B = 0 C = 0 D = 12 – 10 = 2 (IG) = (0.2)(a) + 0.005(a)(c) + 0.01(b)(d) (IG) = (0.2)(0) + 0.005(0)(0) + 0.01(0)(2) (IG) = 0 % que pasa tamiz N200 35% (min) a 75%(max) 0 40 % que pasa tamiz N200 15% (min) b 55%(max) 0 40 % LIMITE LIQUIDO (LL) 40% (min) c 60%(max) 0 20 % INDICE PLASTICO (IP) 10% (min) d 30%(max) 0 20
14

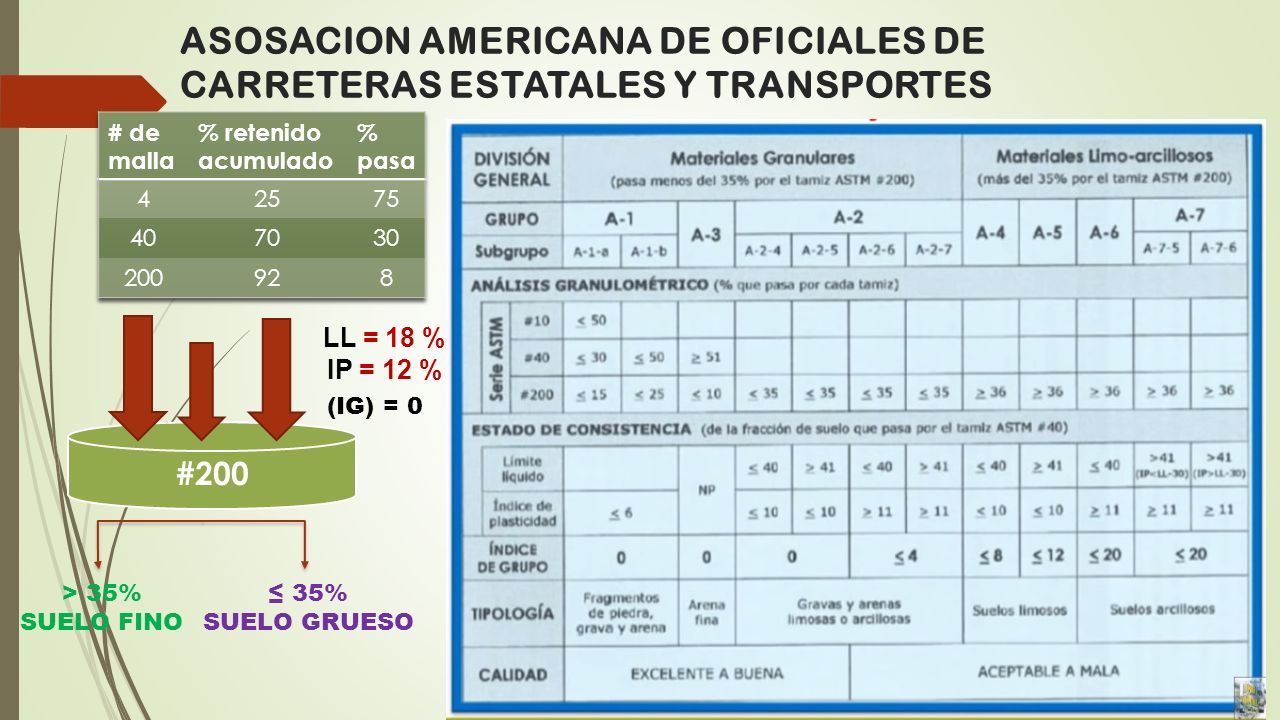

ASOSACION AMERICANA DE OFICIALES DE CARRETERAS ESTATALES Y TRANSPORTES (ASSHTO) #200 > 35% SUELO FINO ≤ 35% SUELO GRUESO LL = 18 % IP = 12 % (IG) = 0
15

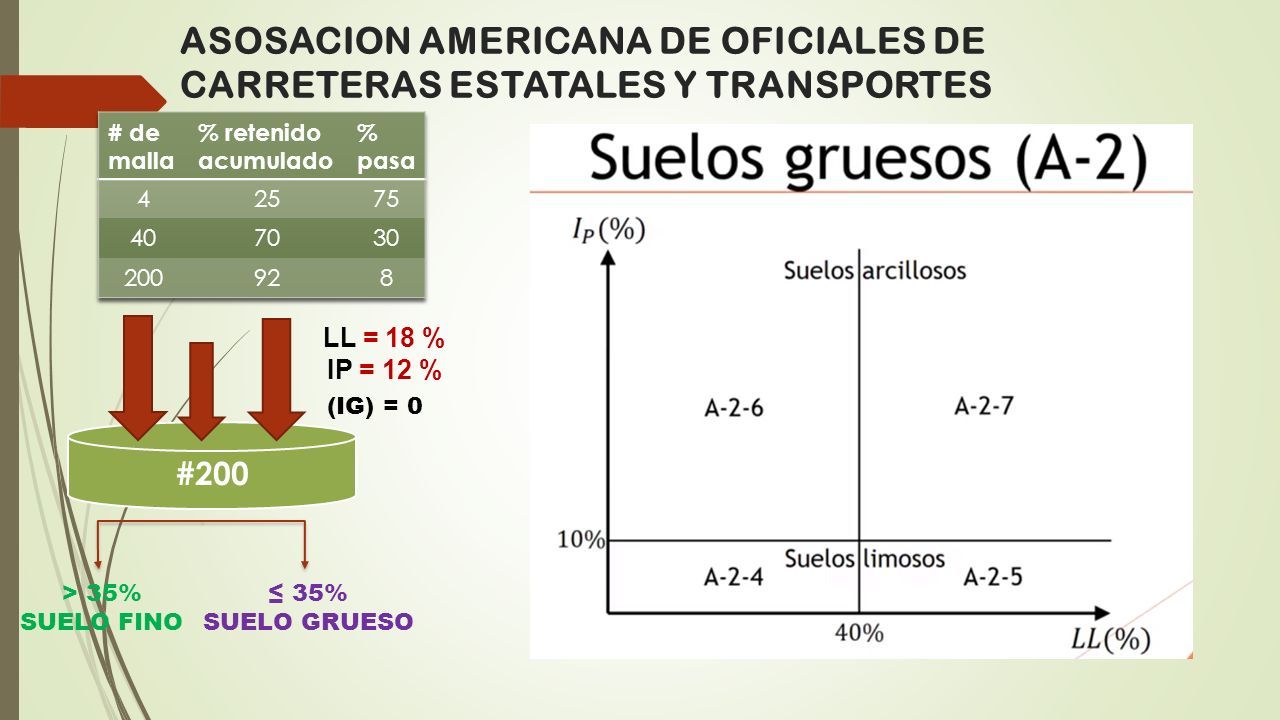

ASOSACION AMERICANA DE OFICIALES DE CARRETERAS ESTATALES Y TRANSPORTES (ASSHTO) #200 > 35% SUELO FINO ≤ 35% SUELO GRUESO LL = 18 % IP = 12 % (IG) = 0
