Ecografo. Partes de un ecógrafo Como funciona un ecógrafo.

Presentación del tema: "Ecografo. Partes de un ecógrafo Como funciona un ecógrafo."— Transcripción de la presentación:

1 ecografo

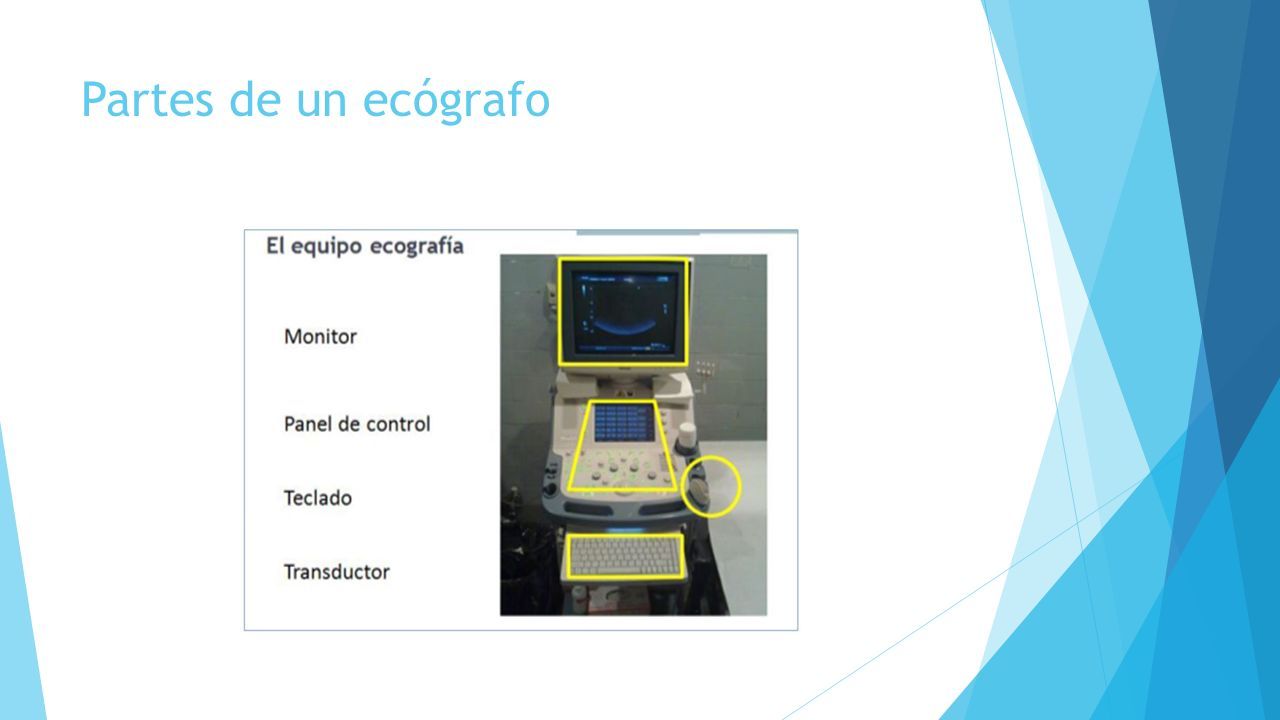

2 Partes de un ecógrafo

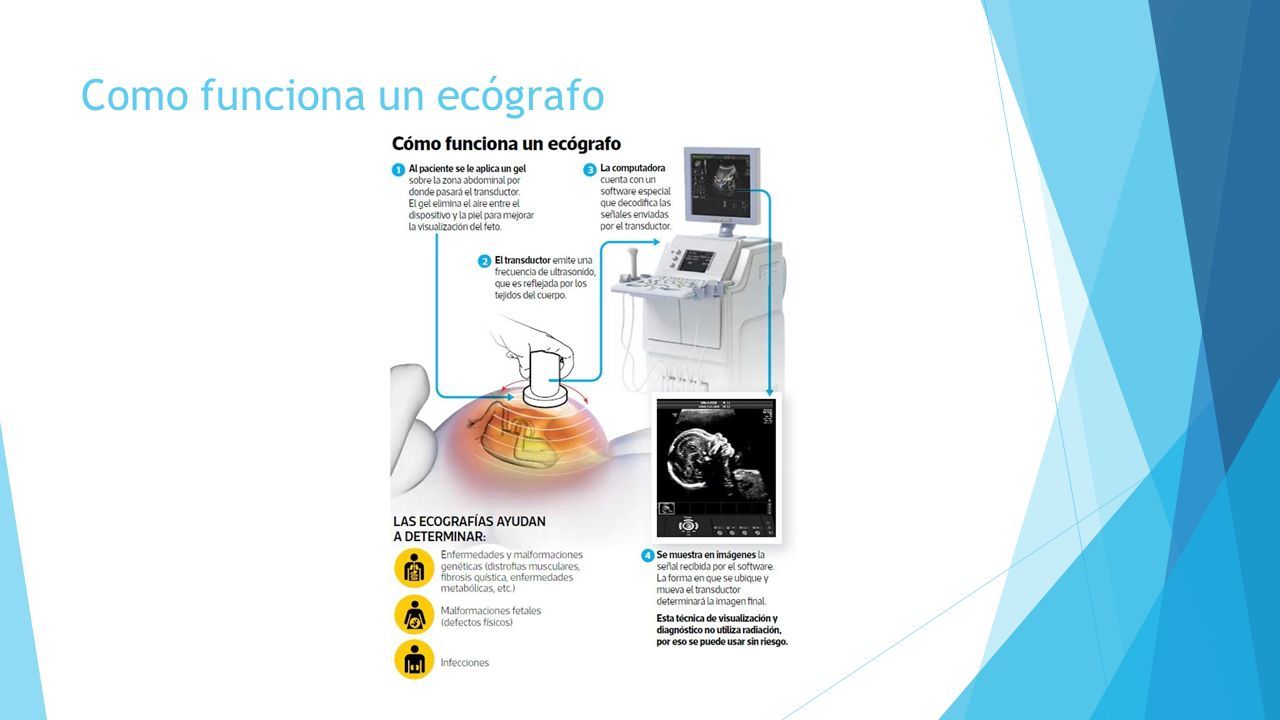

3 Como funciona un ecógrafo

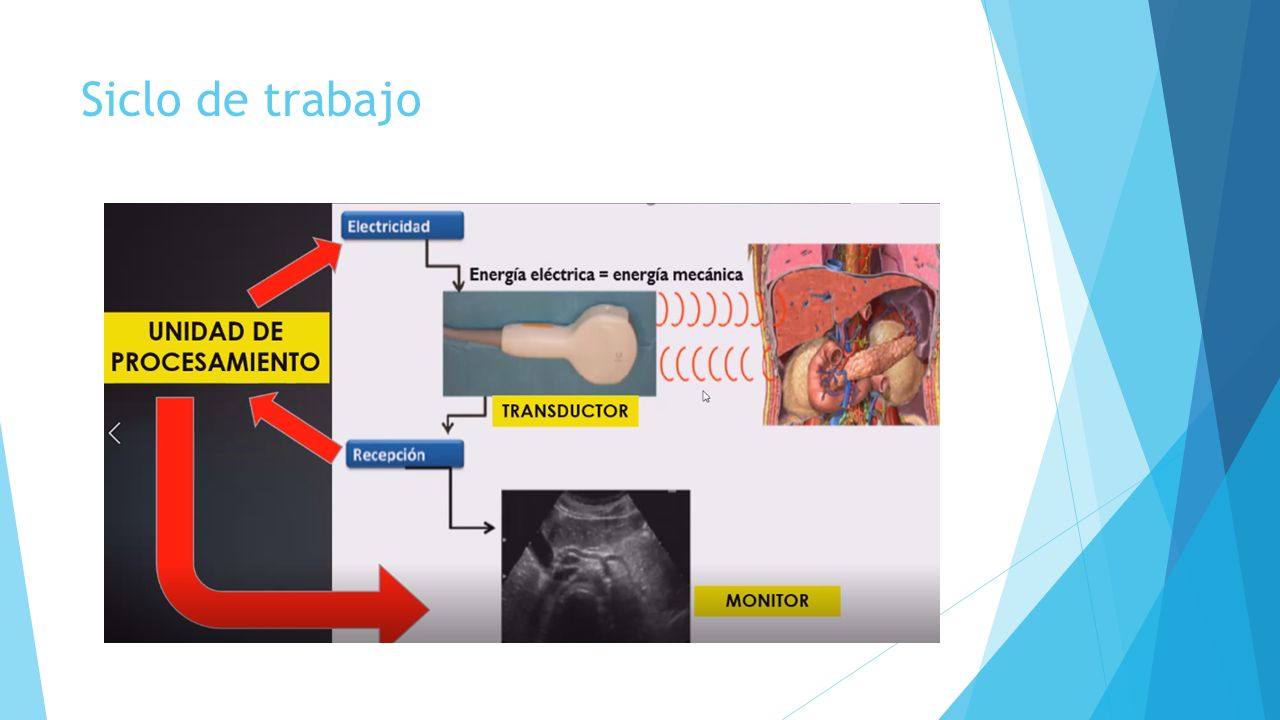

4 Siclo de trabajo

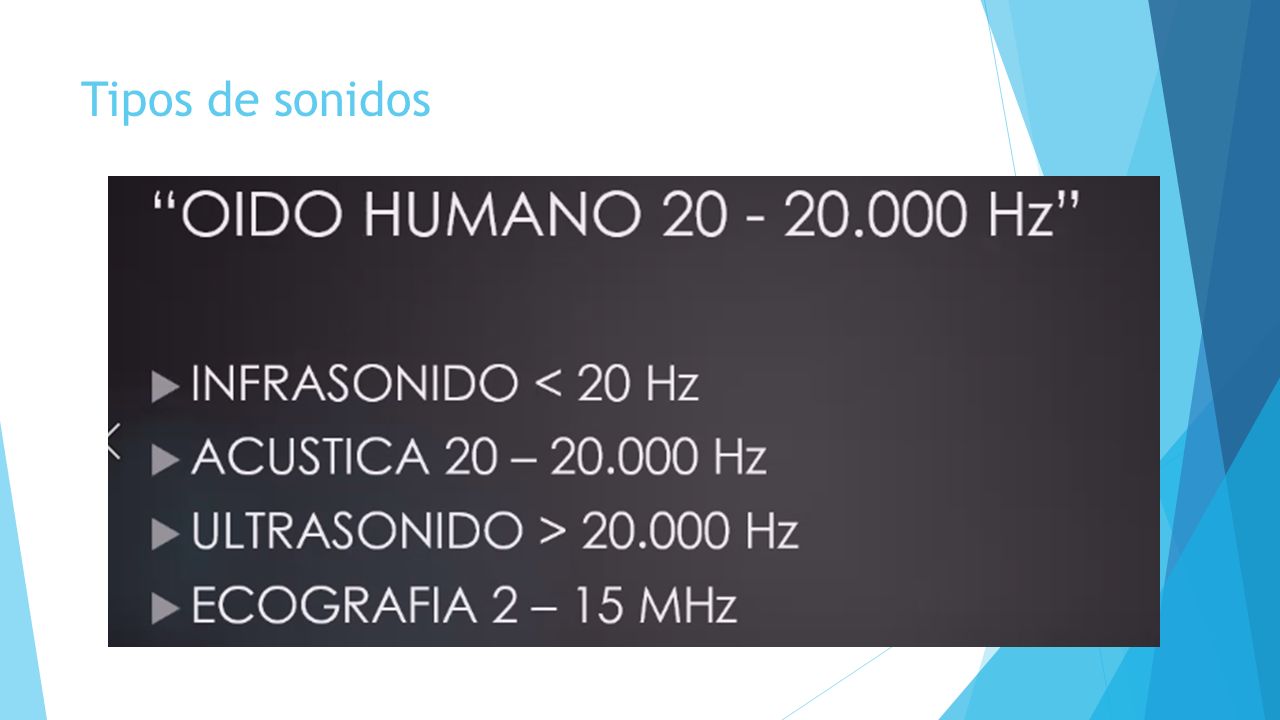

5 Tipos de sonidos

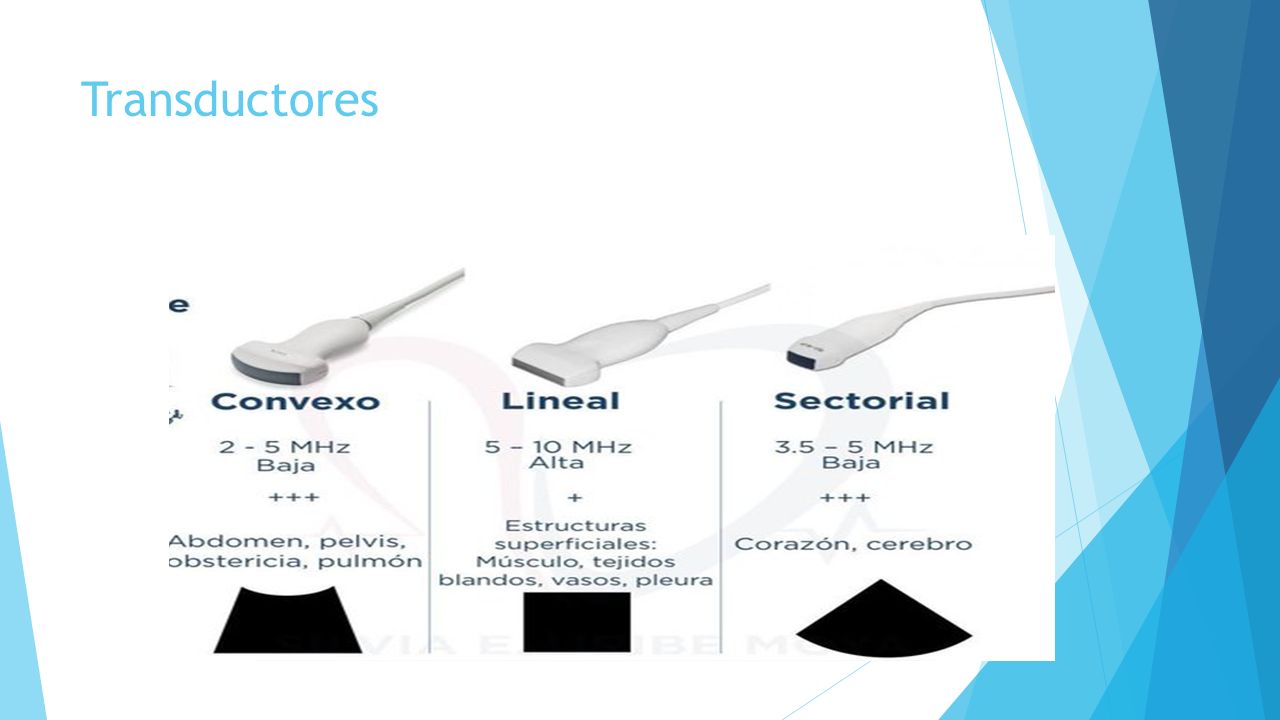

6 Transductores

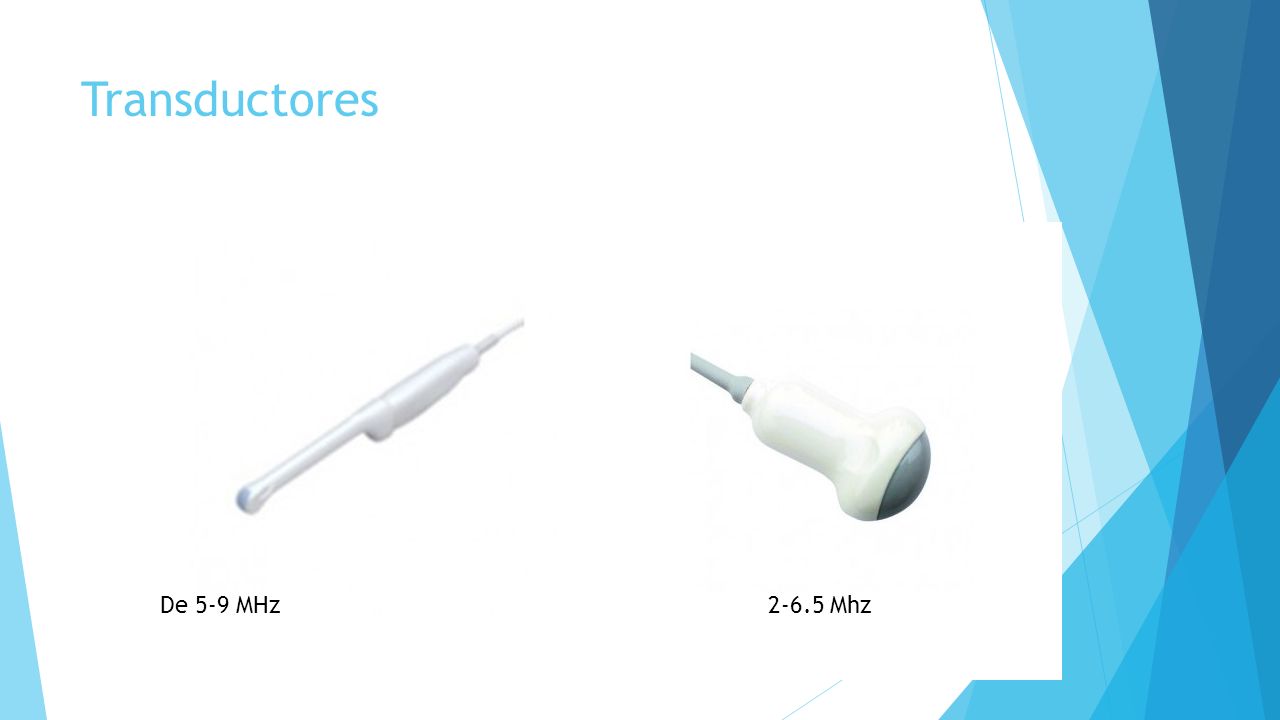

7 De 5-9 MHz 2-6.5 Mhz

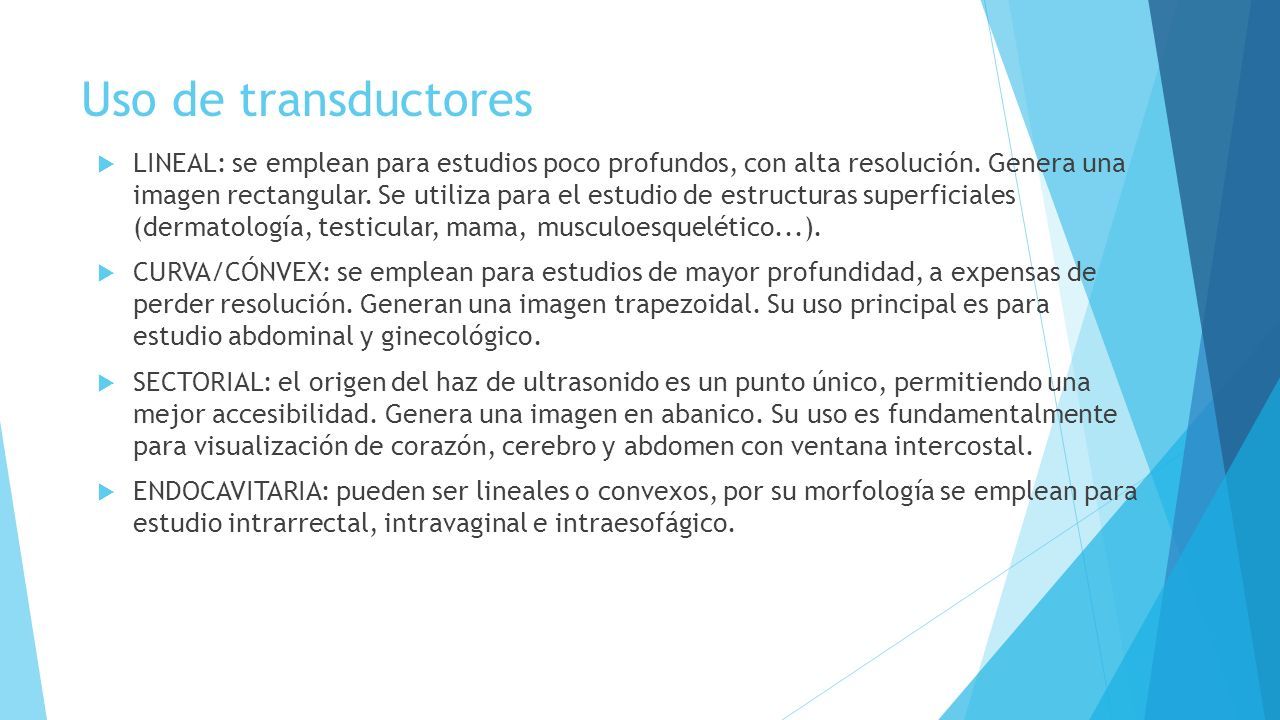

8 Uso de transductores  LINEAL: se emplean para estudios poco profundos, con alta resolución. Genera una imagen rectangular. Se utiliza para el estudio de estructuras superficiales (dermatología, testicular, mama, musculoesquelético...).  CURVA/CÓNVEX: se emplean para estudios de mayor profundidad, a expensas de perder resolución. Generan una imagen trapezoidal. Su uso principal es para estudio abdominal y ginecológico.  SECTORIAL: el origen del haz de ultrasonido es un punto único, permitiendo una mejor accesibilidad. Genera una imagen en abanico. Su uso es fundamentalmente para visualización de corazón, cerebro y abdomen con ventana intercostal.  ENDOCAVITARIA: pueden ser lineales o convexos, por su morfología se emplean para estudio intrarrectal, intravaginal e intraesofágico.

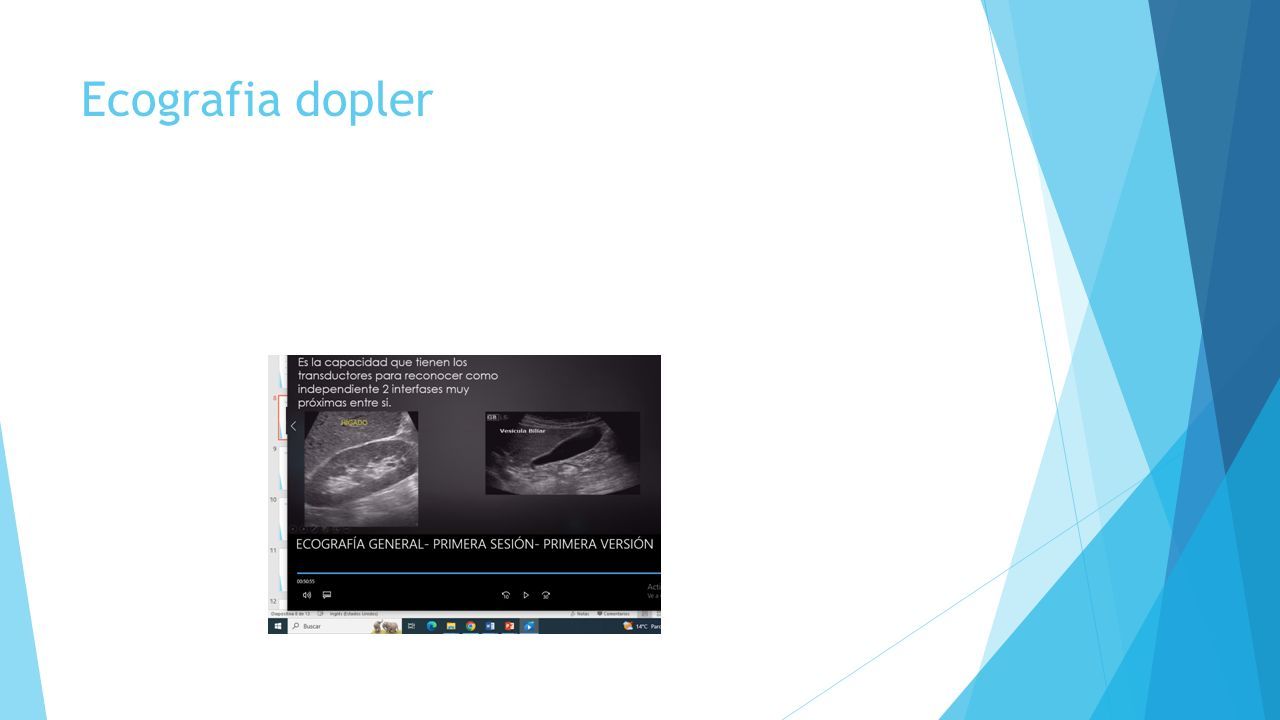

9 Ecografia dopler

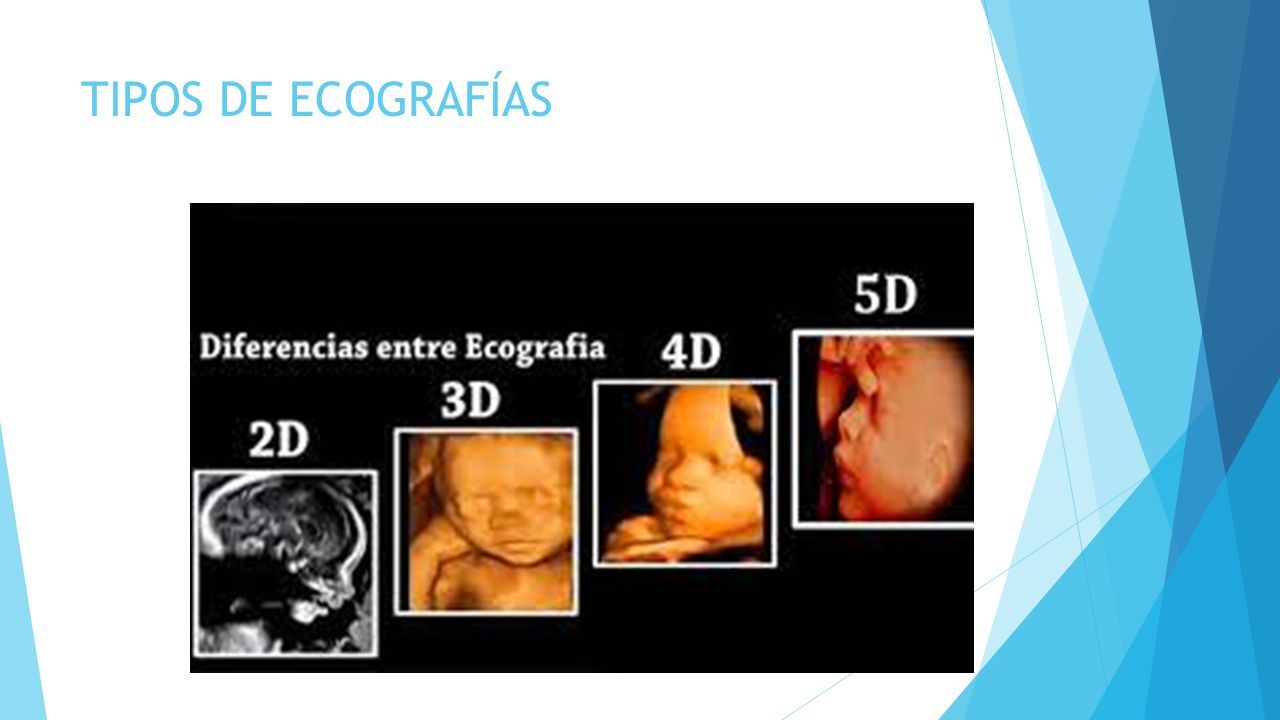

10 TIPOS DE ECOGRAFÍAS

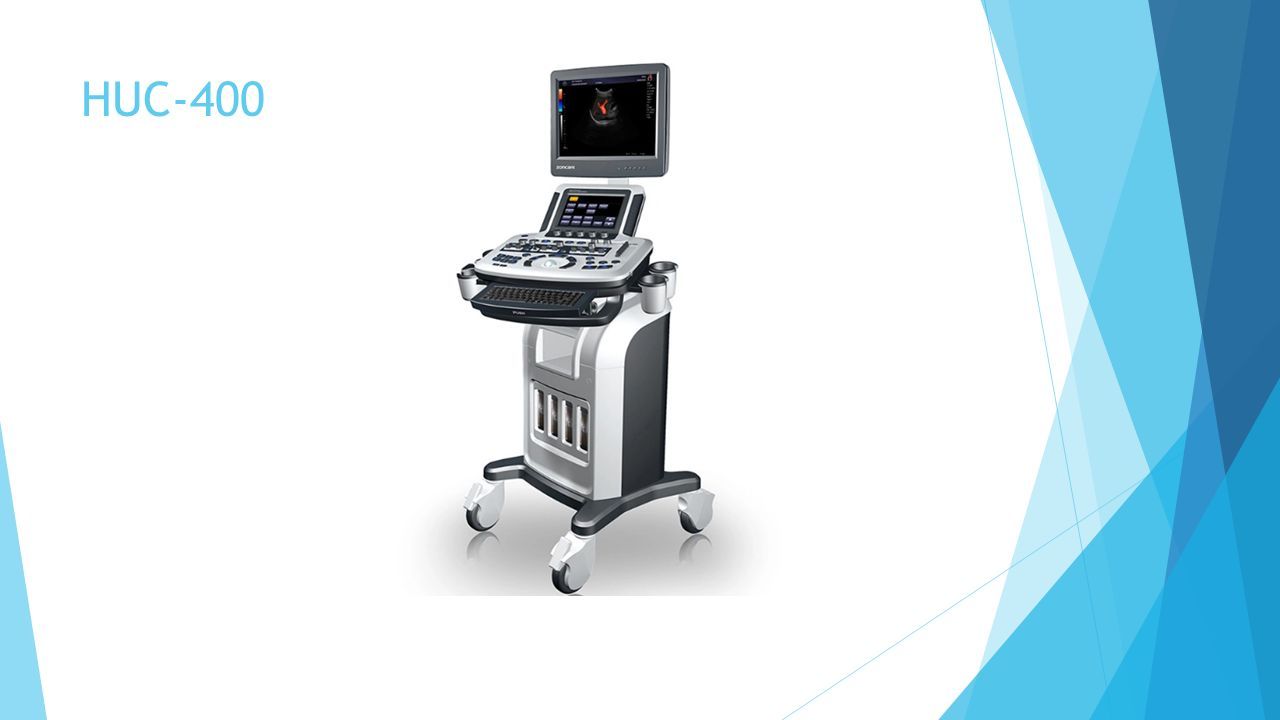

11 HUC-400

12

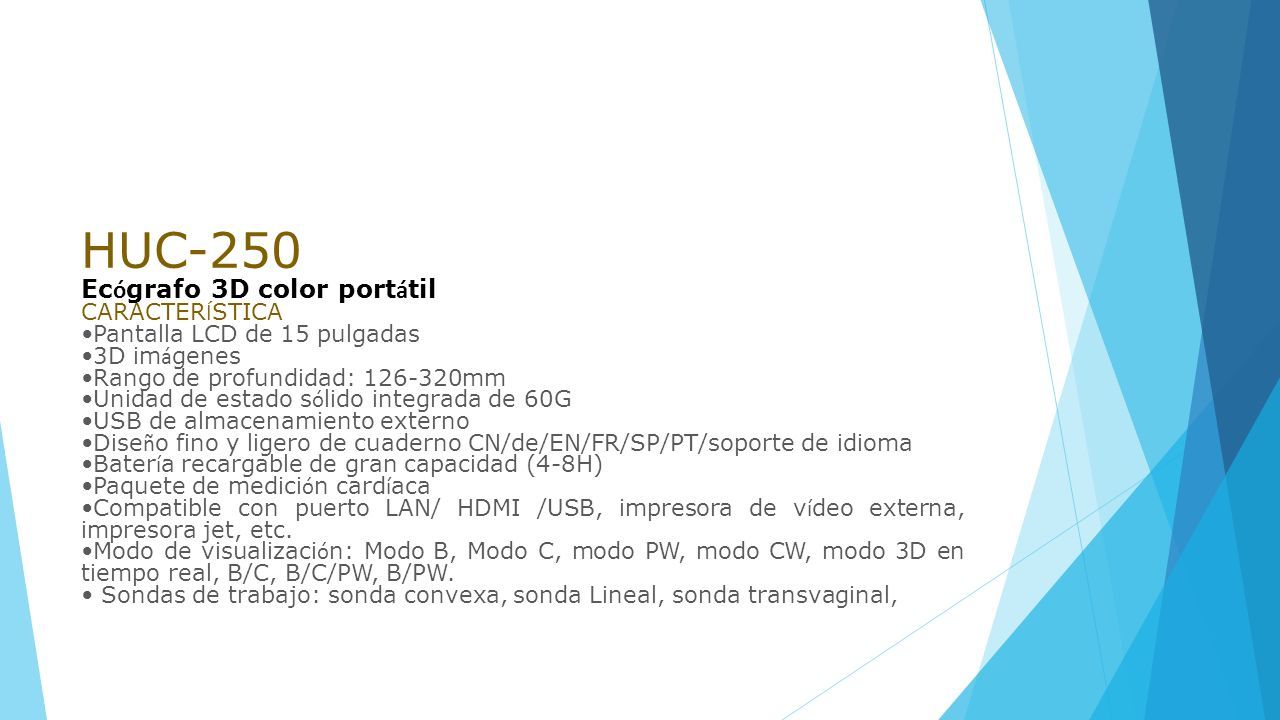

13 HUC-250 Ec ó grafo 3D color port á til CARACTER Í STICA Pantalla LCD de 15 pulgadas 3D im á genes Rango de profundidad: 126-320mm Unidad de estado s ó lido integrada de 60G USB de almacenamiento externo Dise ñ o fino y ligero de cuaderno CN/de/EN/FR/SP/PT/soporte de idioma Bater í a recargable de gran capacidad (4-8H) Paquete de medici ó n card í aca Compatible con puerto LAN/ HDMI /USB, impresora de v í deo externa, impresora jet, etc. Modo de visualizaci ó n: Modo B, Modo C, modo PW, modo CW, modo 3D en tiempo real, B/C, B/C/PW, B/PW. Sondas de trabajo: sonda convexa, sonda Lineal, sonda transvaginal,

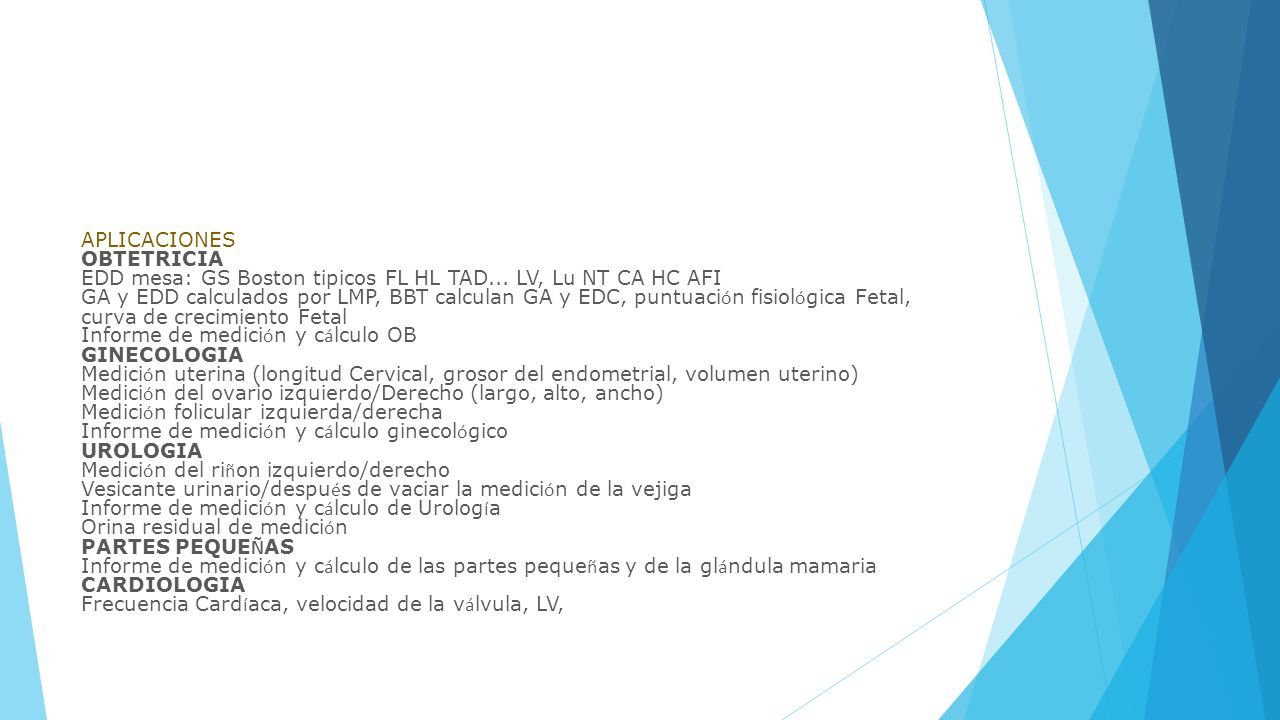

14 APLICACIONES OBTETRICIA EDD mesa: GS Boston tipicos FL HL TAD... LV, Lu NT CA HC AFI GA y EDD calculados por LMP, BBT calculan GA y EDC, puntuaci ó n fisiol ó gica Fetal, curva de crecimiento Fetal Informe de medici ó n y c á lculo OB GINECOLOGIA Medici ó n uterina (longitud Cervical, grosor del endometrial, volumen uterino) Medici ó n del ovario izquierdo/Derecho (largo, alto, ancho) Medici ó n folicular izquierda/derecha Informe de medici ó n y c á lculo ginecol ó gico UROLOGIA Medici ó n del ri ñ on izquierdo/derecho Vesicante urinario/despu é s de vaciar la medici ó n de la vejiga Informe de medici ó n y c á lculo de Urolog í a Orina residual de medici ó n PARTES PEQUE Ñ AS Informe de medici ó n y c á lculo de las partes peque ñ as y de la gl á ndula mamaria CARDIOLOGIA Frecuencia Card í aca, velocidad de la v á lvula, LV,
