1 CONCRETO ARMADO 1 TEMA: LOSAS MACISAS DOCENTE: ING.DANIEL CHAVARRY MORVELI INTEGRANTES: ROJAS HUAMAN ELMER DAVIS MIRANO SUCNIER MARCIAL ALMIRON PANTI 2

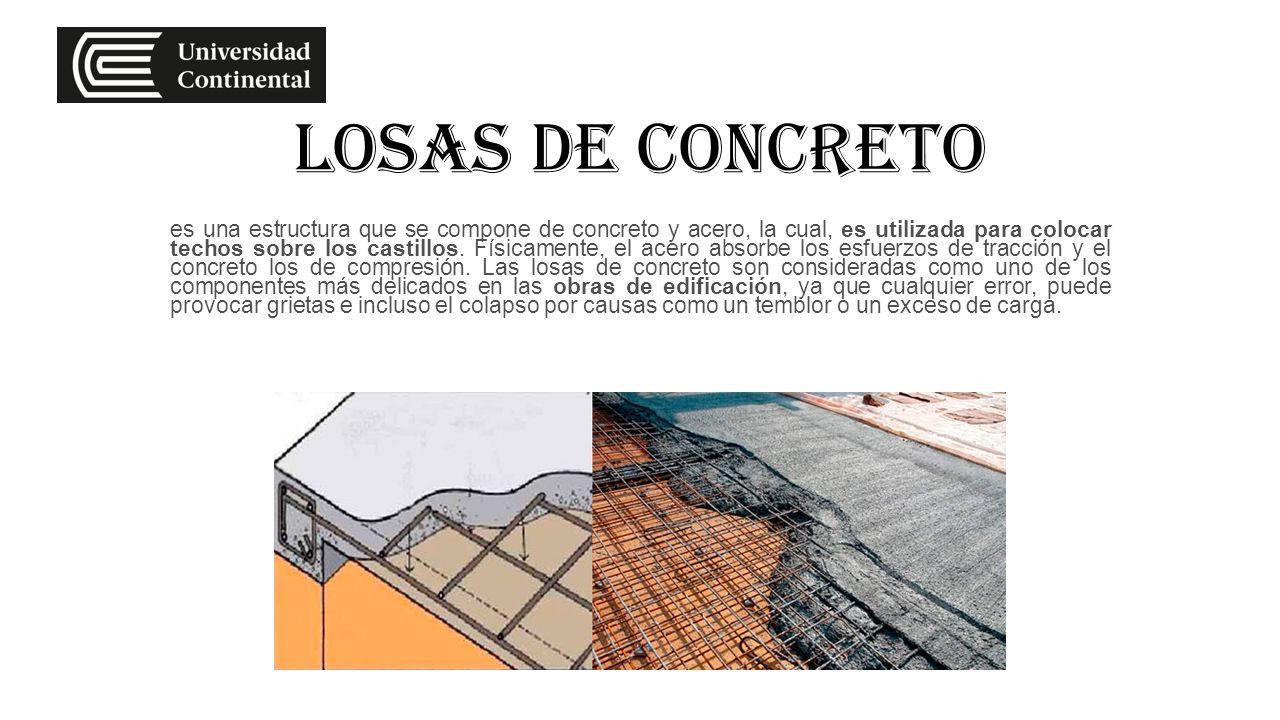

2 LOSAS DE CONCRETO es una estructura que se compone de concreto y acero, la cual, es utilizada para colocar techos sobre los castillos. Físicamente, el acero absorbe los esfuerzos de tracción y el concreto los de compresión. Las losas de concreto son consideradas como uno de los componentes más delicados en las obras de edificación, ya que cualquier error, puede provocar grietas e incluso el colapso por causas como un temblor o un exceso de carga.

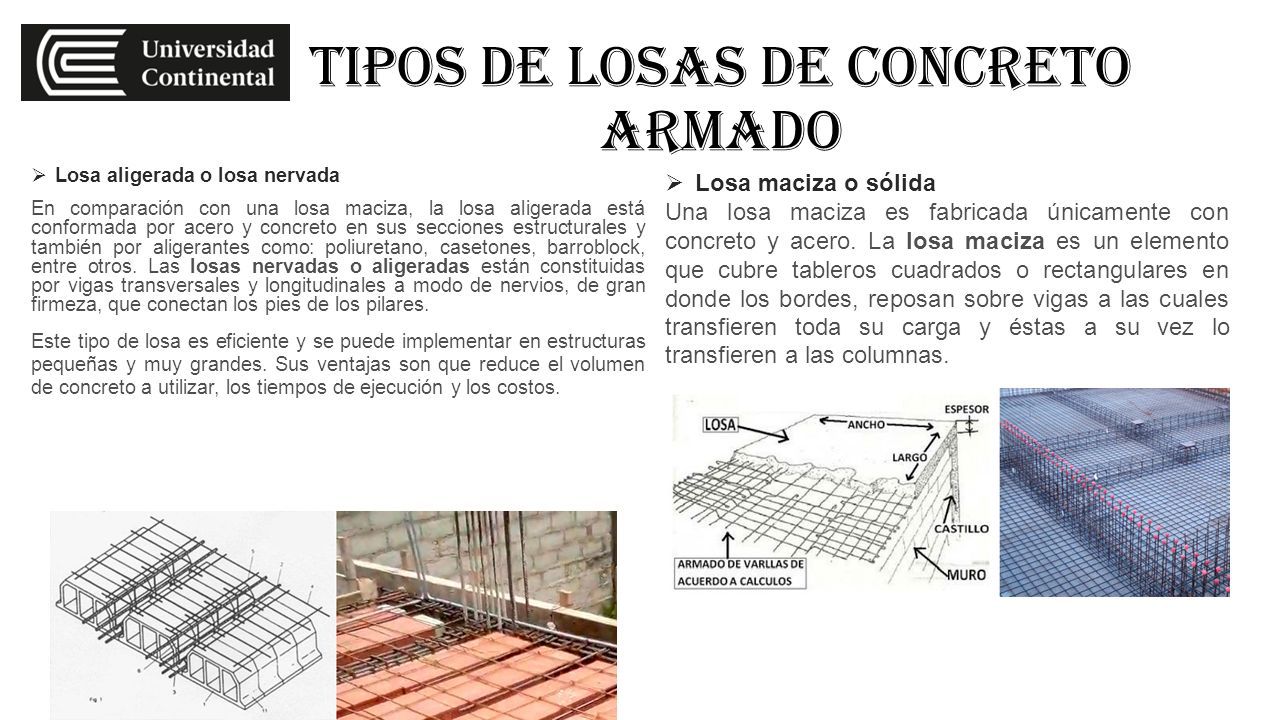

3 TIPOS DE LOSAS DE CONCRETO ARMADO  Losa aligerada o losa nervada En comparación con una losa maciza, la losa aligerada está conformada por acero y concreto en sus secciones estructurales y también por aligerantes como: poliuretano, casetones, barroblock, entre otros. Las losas nervadas o aligeradas están constituidas por vigas transversales y longitudinales a modo de nervios, de gran firmeza, que conectan los pies de los pilares. Este tipo de losa es eficiente y se puede implementar en estructuras pequeñas y muy grandes. Sus ventajas son que reduce el volumen de concreto a utilizar, los tiempos de ejecución y los costos.  Losa maciza o sólida Una losa maciza es fabricada únicamente con concreto y acero. La losa maciza es un elemento que cubre tableros cuadrados o rectangulares en donde los bordes, reposan sobre vigas a las cuales transfieren toda su carga y éstas a su vez lo transfieren a las columnas.

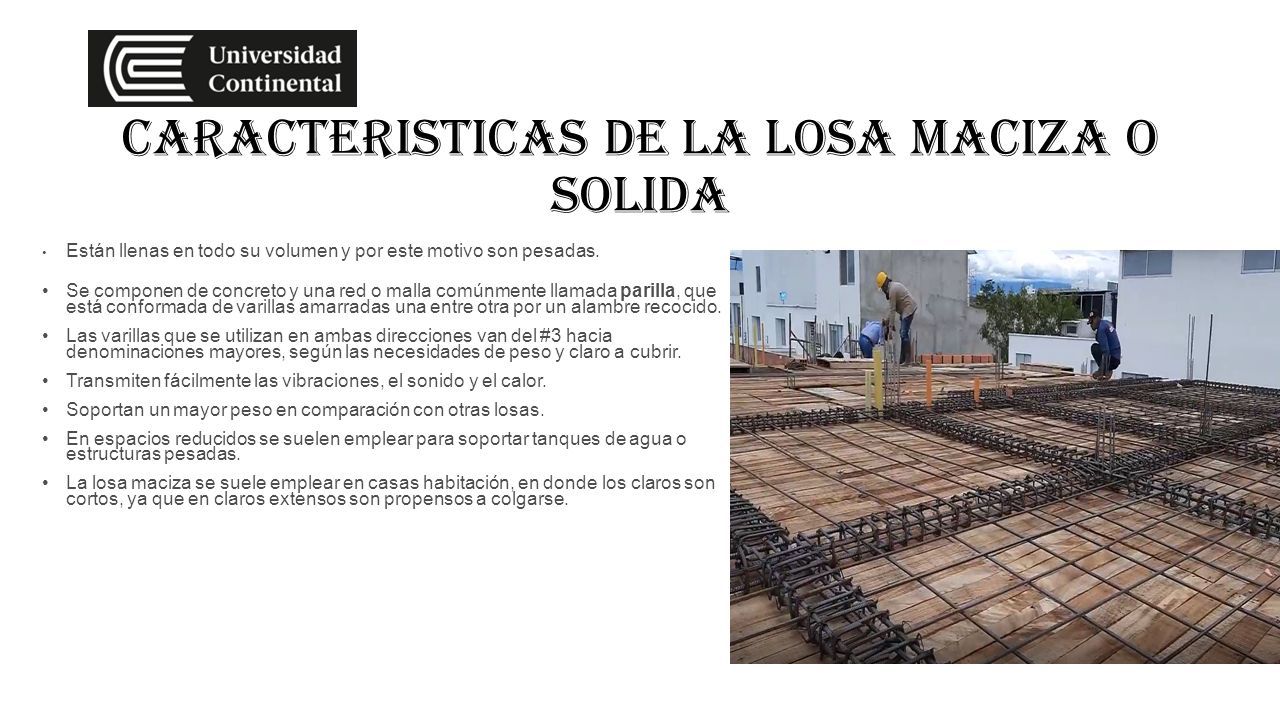

4 CARACTERISTICAS DE LA LOSA MACIZA O SOLIDA Están llenas en todo su volumen y por este motivo son pesadas. Se componen de concreto y una red o malla comúnmente llamada parilla, que está conformada de varillas amarradas una entre otra por un alambre recocido. Las varillas que se utilizan en ambas direcciones van del #3 hacia denominaciones mayores, según las necesidades de peso y claro a cubrir. Transmiten fácilmente las vibraciones, el sonido y el calor. Soportan un mayor peso en comparación con otras losas. En espacios reducidos se suelen emplear para soportar tanques de agua o estructuras pesadas. La losa maciza se suele emplear en casas habitación, en donde los claros son cortos, ya que en claros extensos son propensos a colgarse.

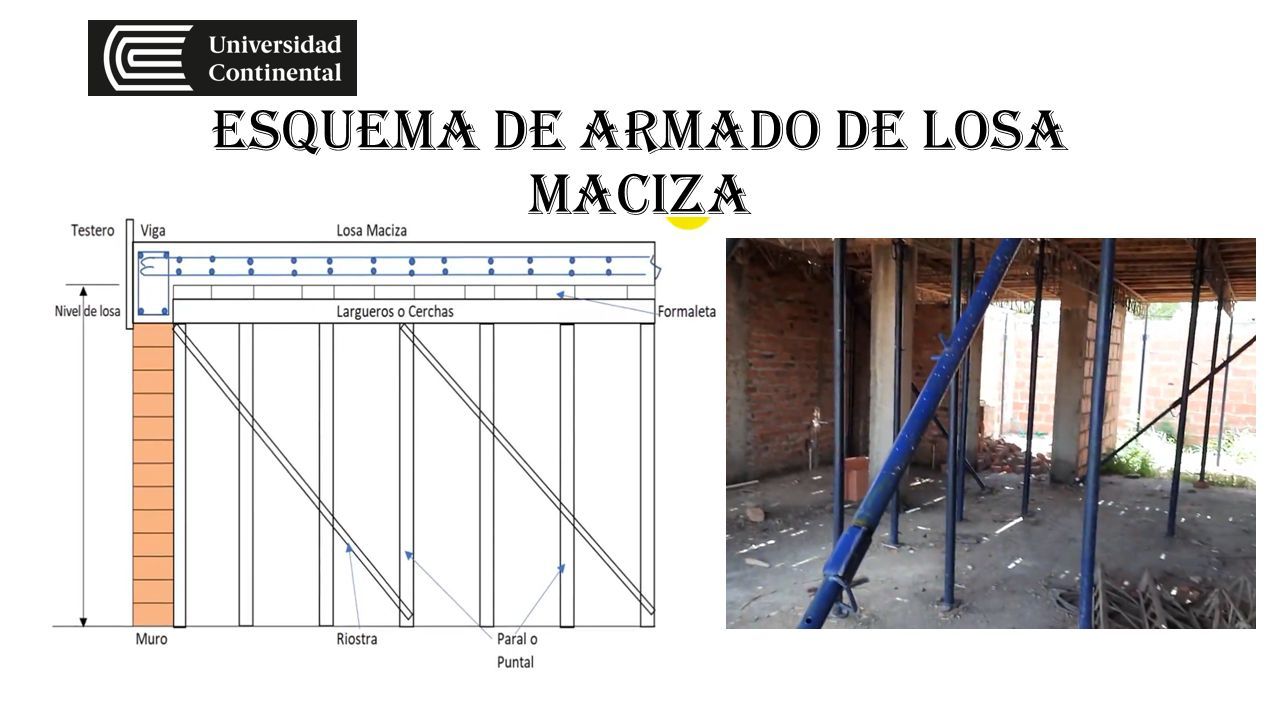

5 ESQUEMA DE ARMADO DE LOSA MACIZA

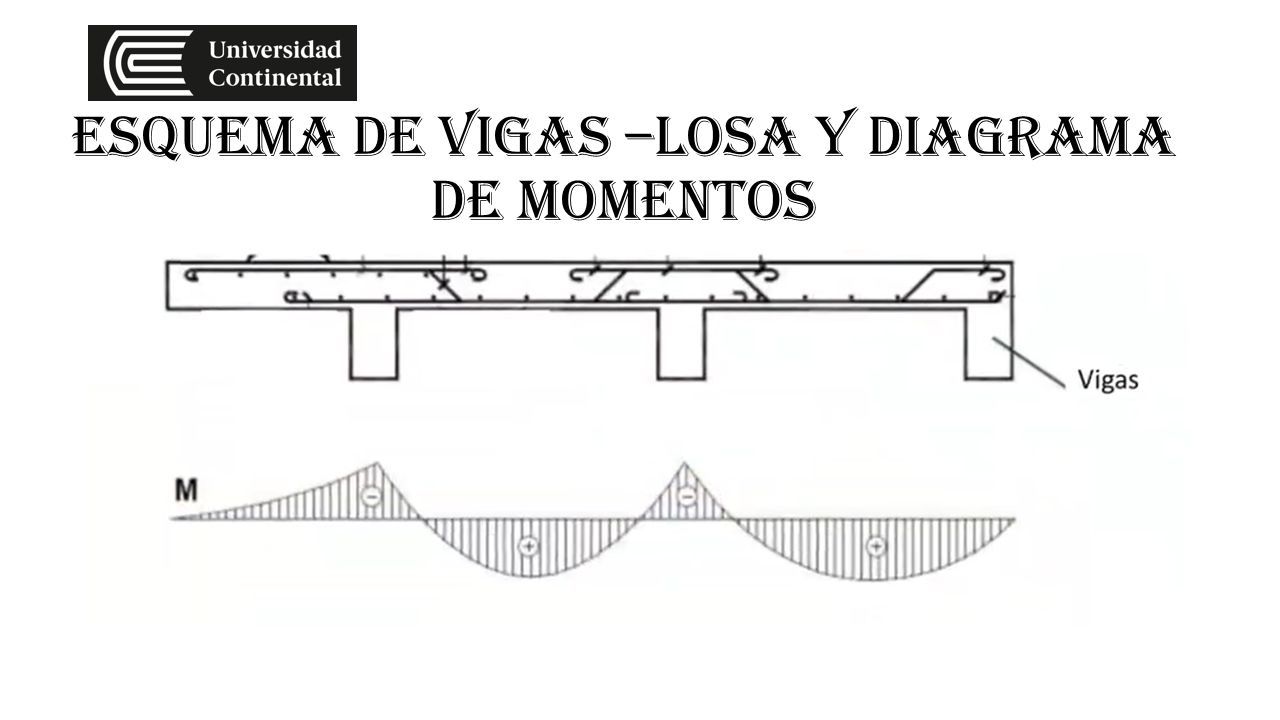

6 ESQUEMA DE VIGAS –LOSA Y DIAGRAMA DE MOMENTOS

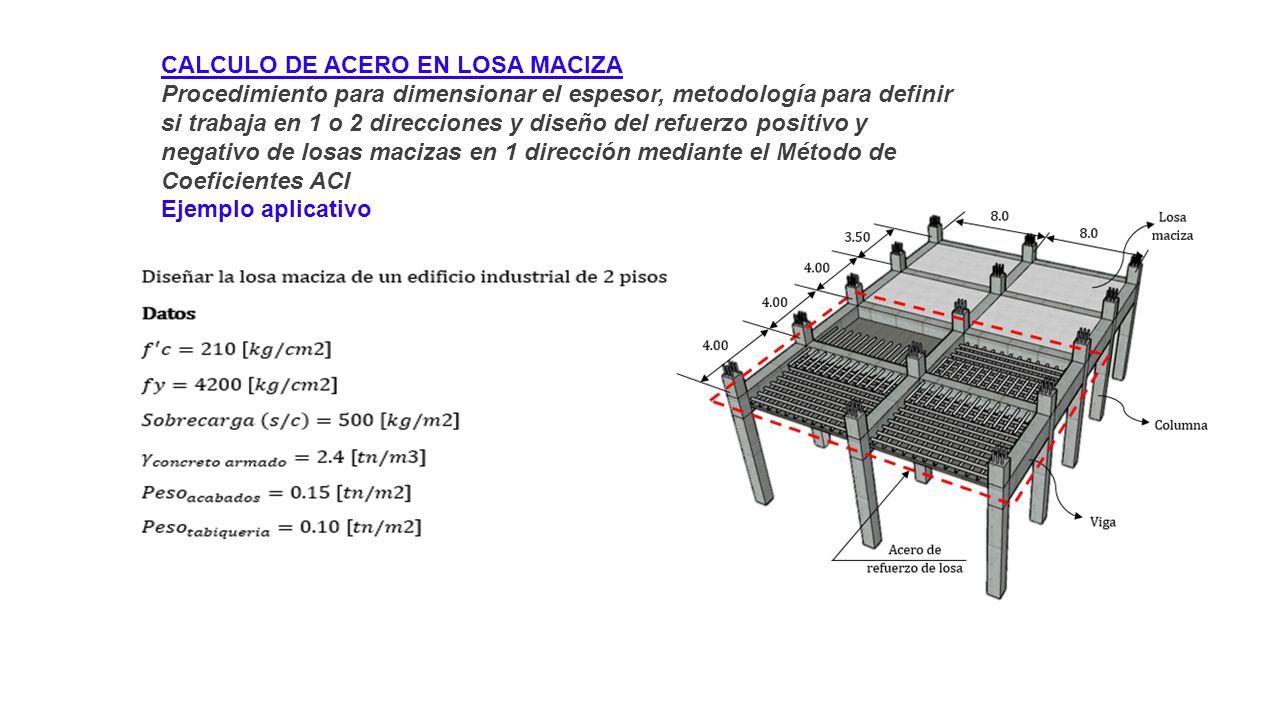

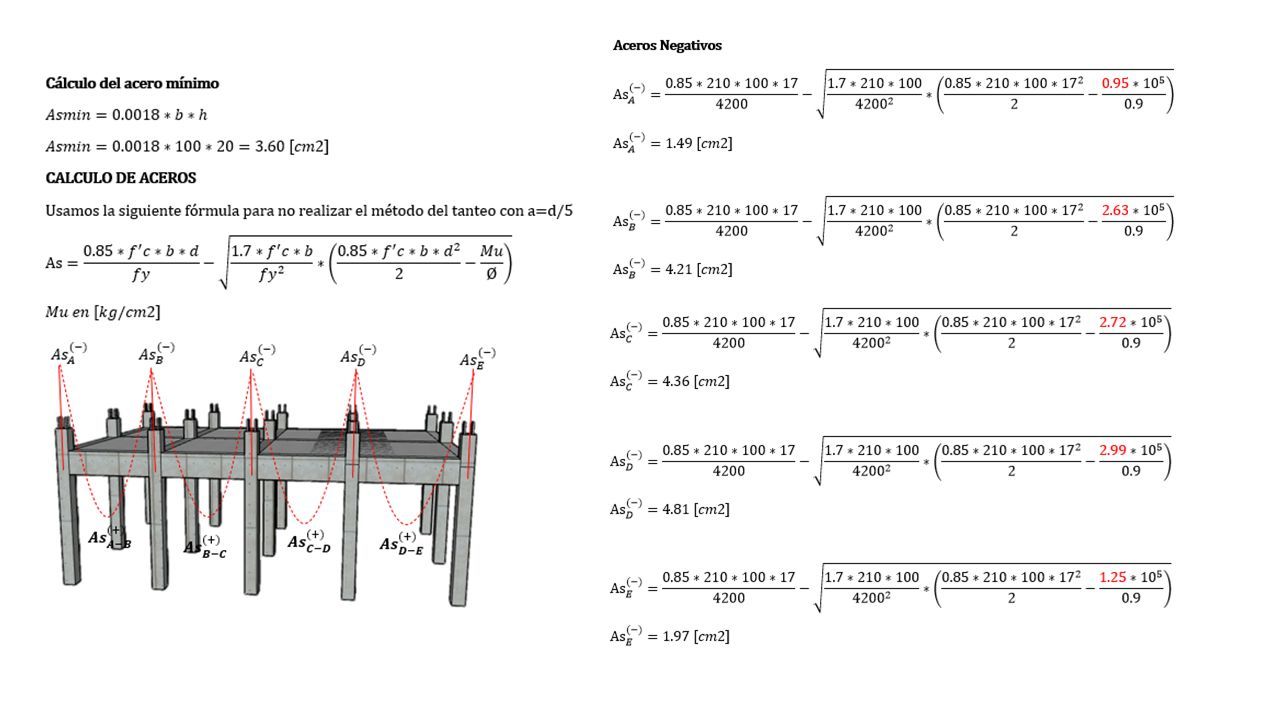

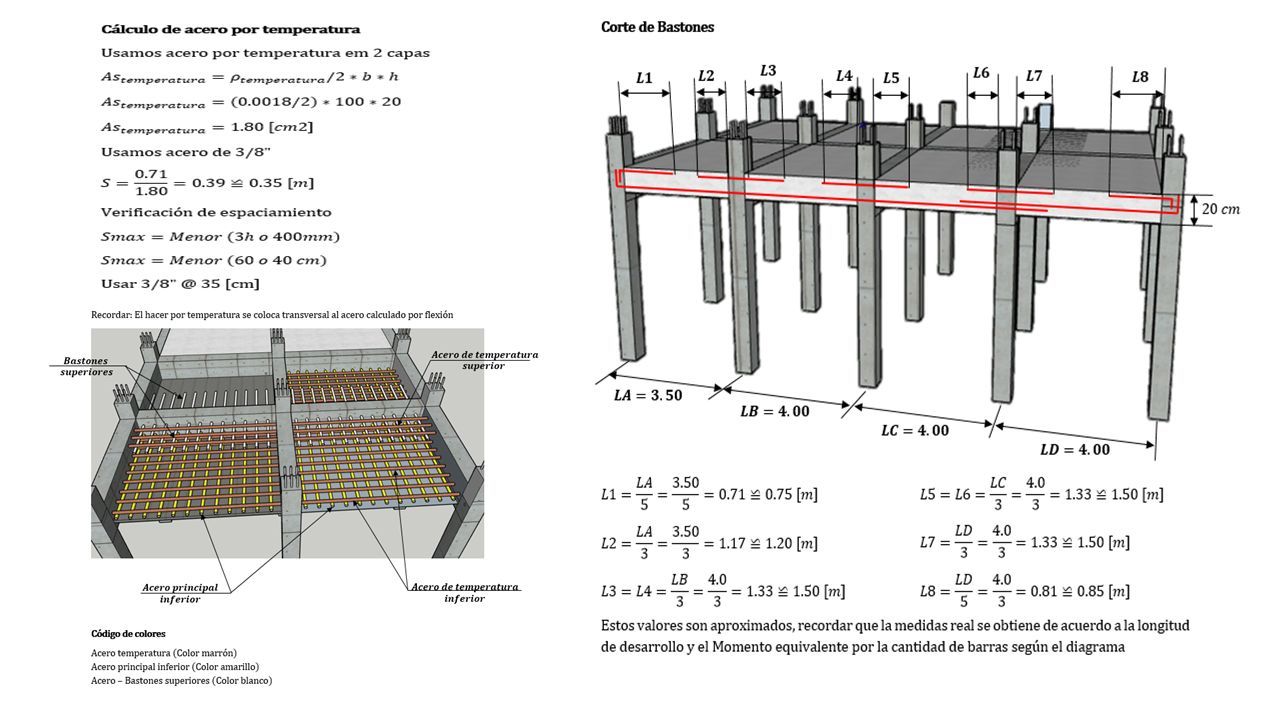

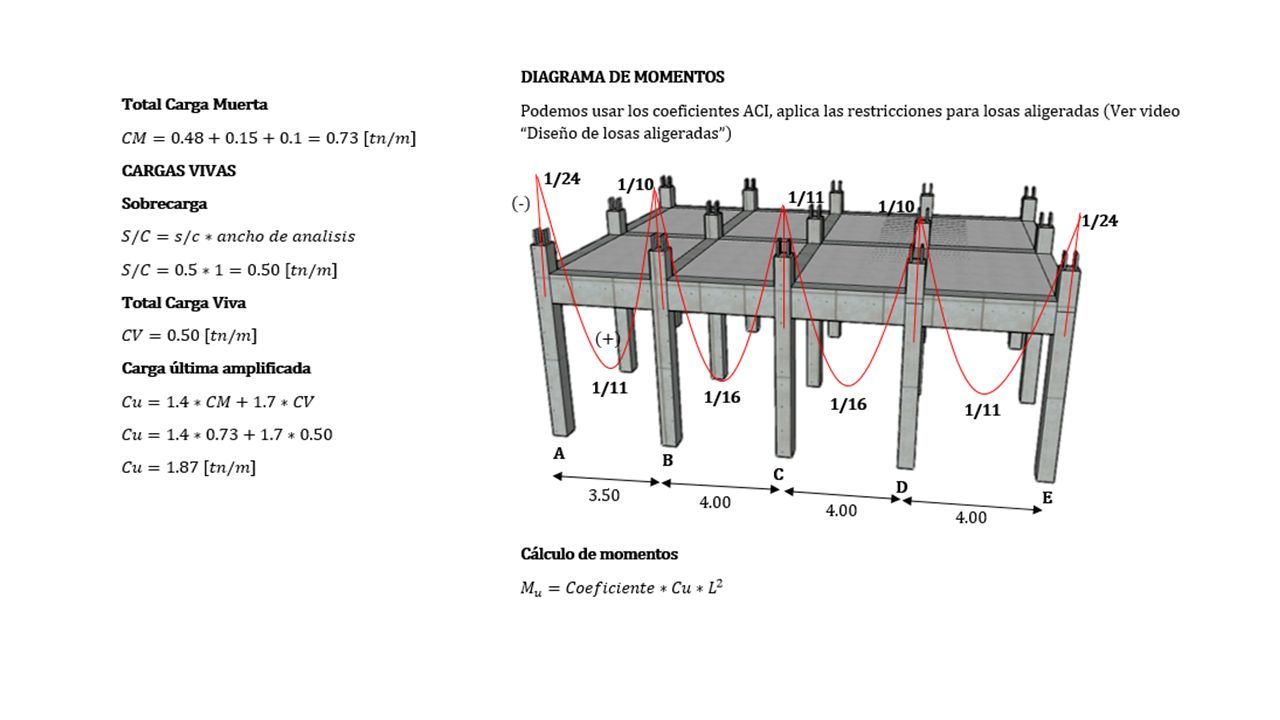

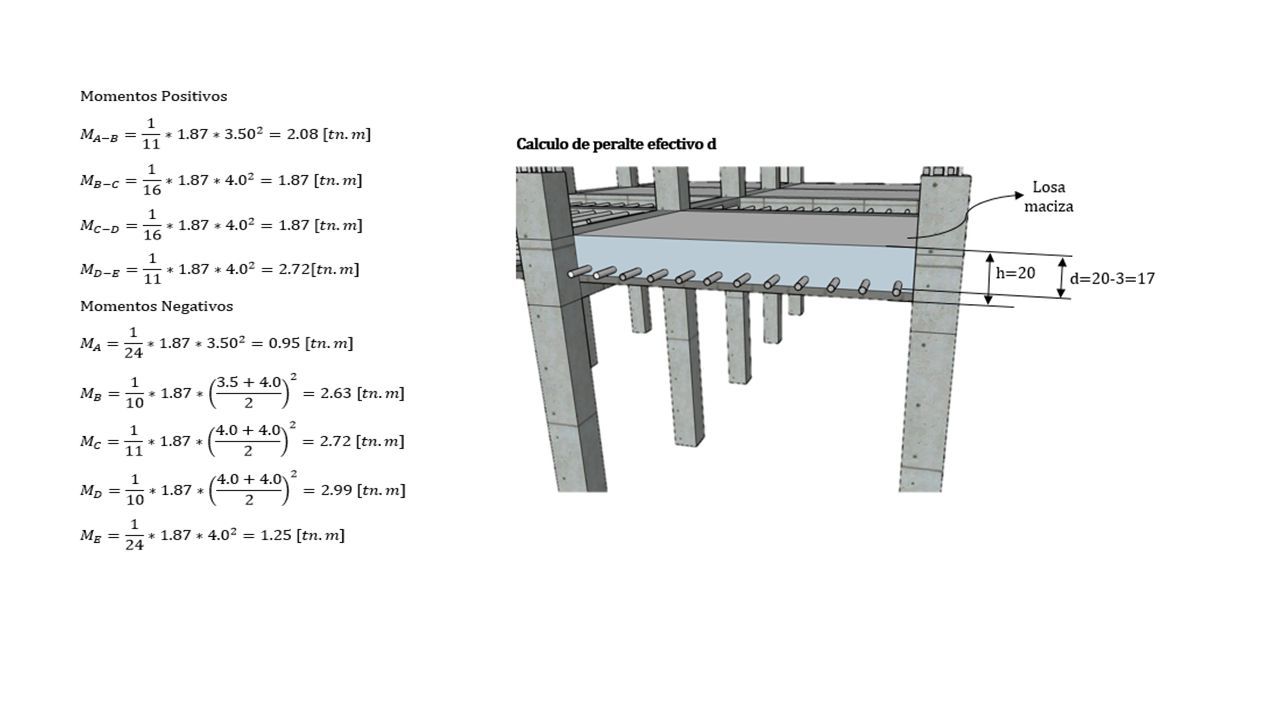

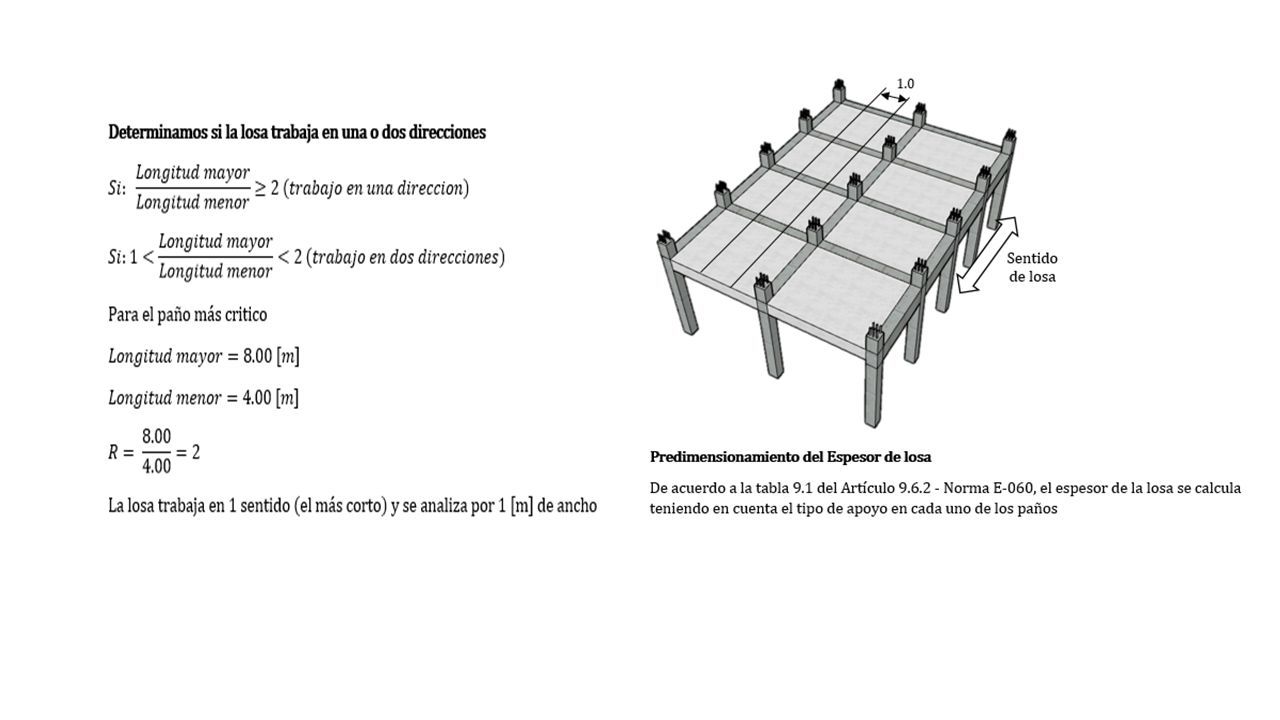

7 CALCULO DE ACERO EN LOSA MACIZA Procedimiento para dimensionar el espesor, metodología para definir si trabaja en 1 o 2 direcciones y diseño del refuerzo positivo y negativo de losas macizas en 1 dirección mediante el Método de Coeficientes ACI Ejemplo aplicativo

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27
