1
Ciclos de Potencia de Vapor Ciclo Rankine
2

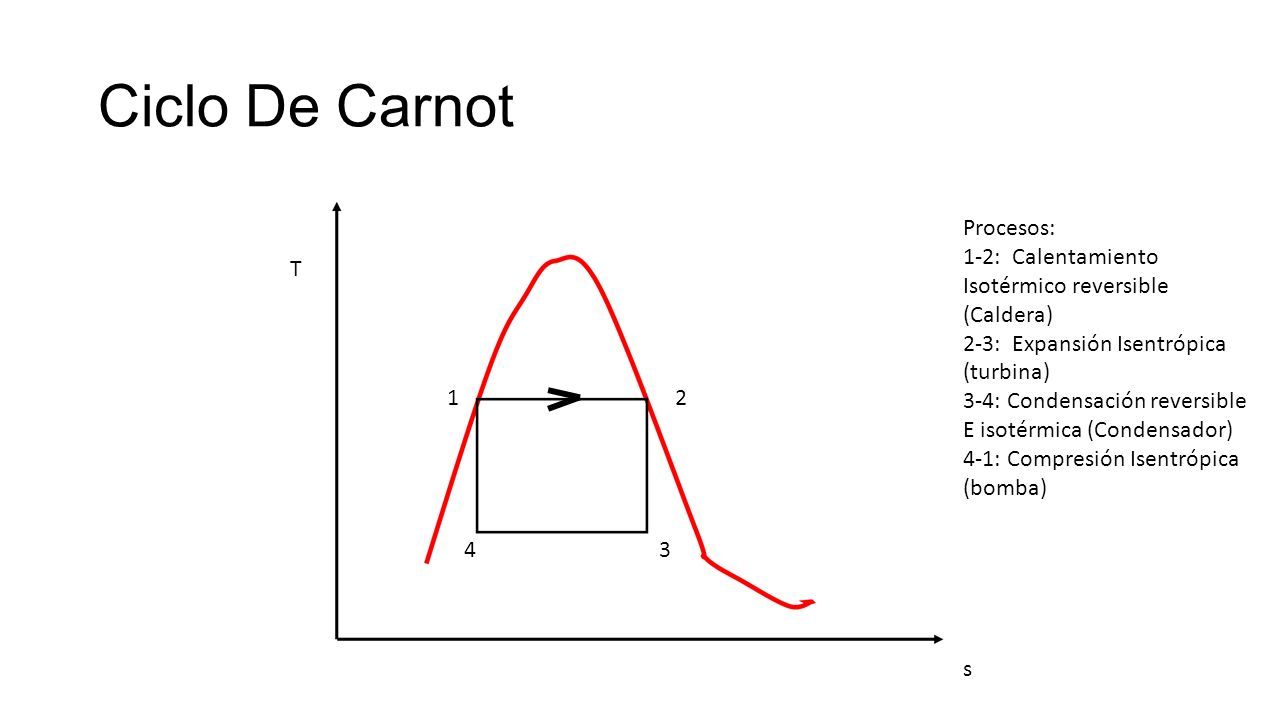

Ciclo De Carnot 12 34 Procesos: 1-2: Calentamiento Isotérmico reversible (Caldera) 2-3: Expansión Isentrópica (turbina) 3-4: Condensación reversible E isotérmica (Condensador) 4-1: Compresión Isentrópica (bomba) T s
3

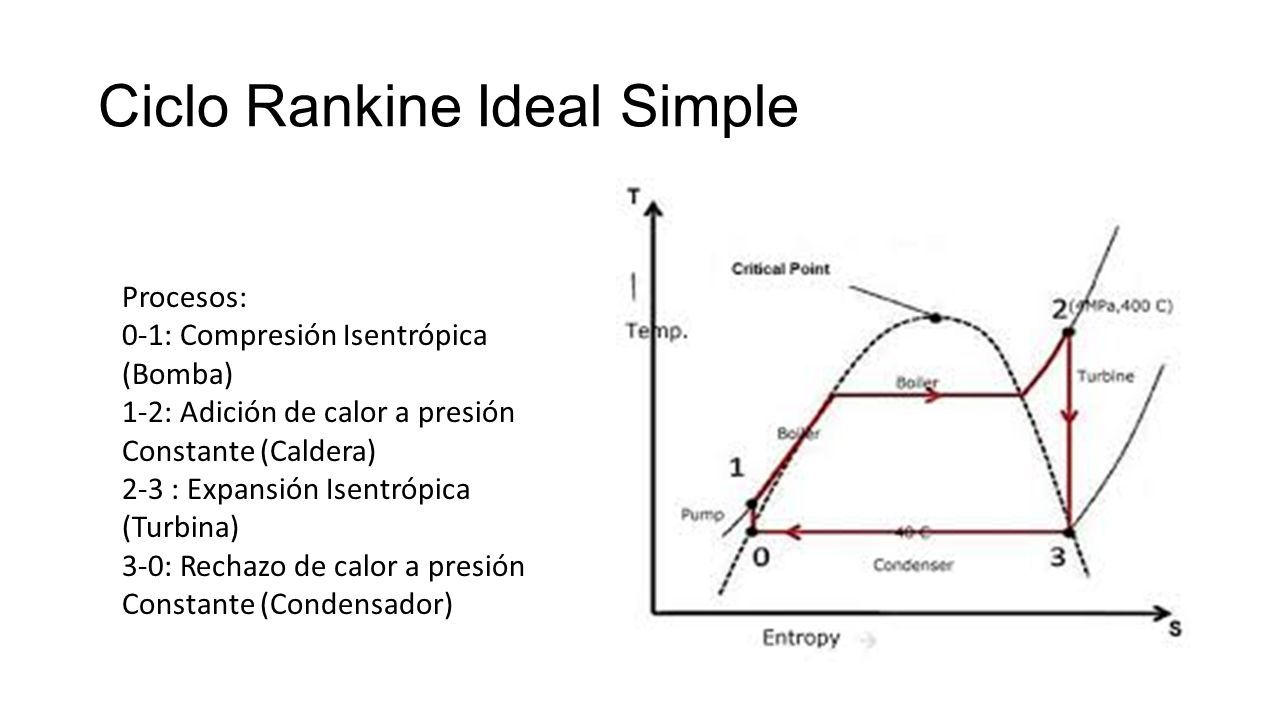

Ciclo Rankine Ideal Simple Procesos: 0-1: Compresión Isentrópica (Bomba) 1-2: Adición de calor a presión Constante (Caldera) 2-3 : Expansión Isentrópica (Turbina) 3-0: Rechazo de calor a presión Constante (Condensador)
4

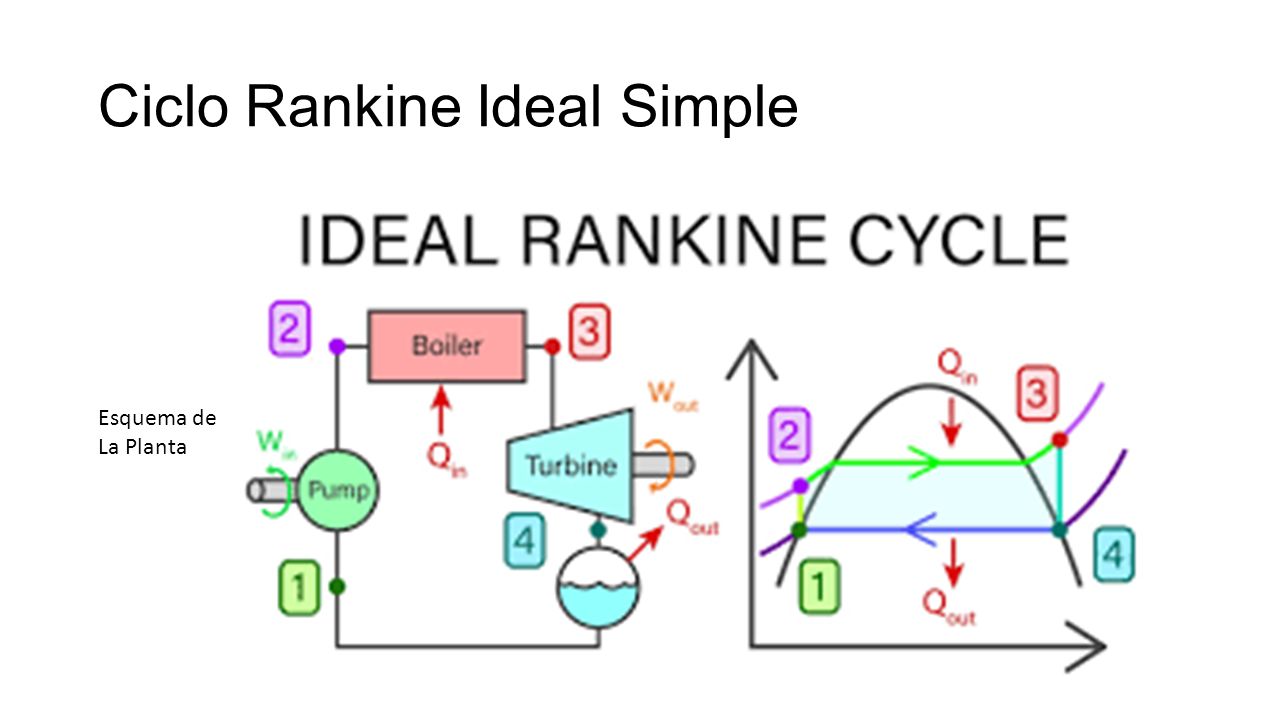

Ciclo Rankine Ideal Simple Esquema de La Planta
