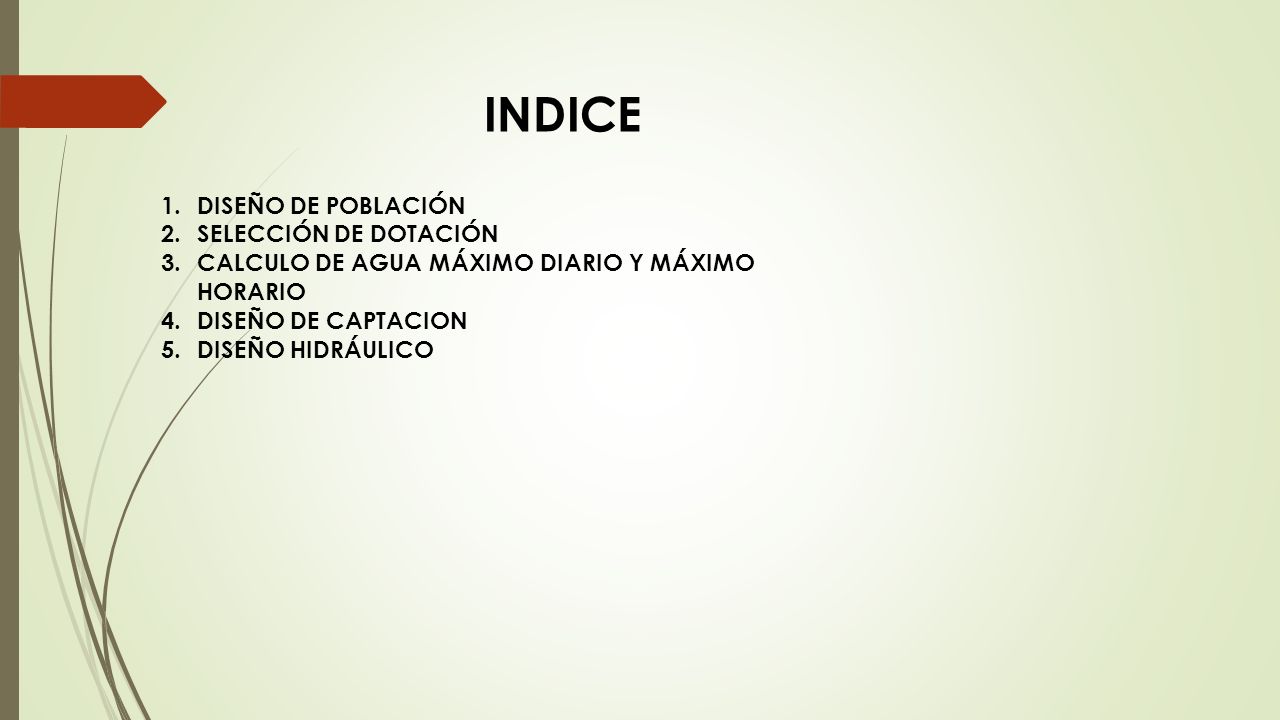

INDICE 1.DISEÑO DE POBLACIÓN 2.SELECCIÓN DE DOTACIÓN 3.CALCULO DE AGUA MÁXIMO DIARIO Y MÁXIMO HORARIO 4.DISEÑO DE CAPTACION 5.DISEÑO HIDRÁULICO.

INDICE 1.DISEÑO DE POBLACIÓN 2.SELECCIÓN DE DOTACIÓN 3.CALCULO DE AGUA MÁXIMO DIARIO Y MÁXIMO HORARIO 4.DISEÑO DE CAPTACION 5.DISEÑO HIDRÁULICO

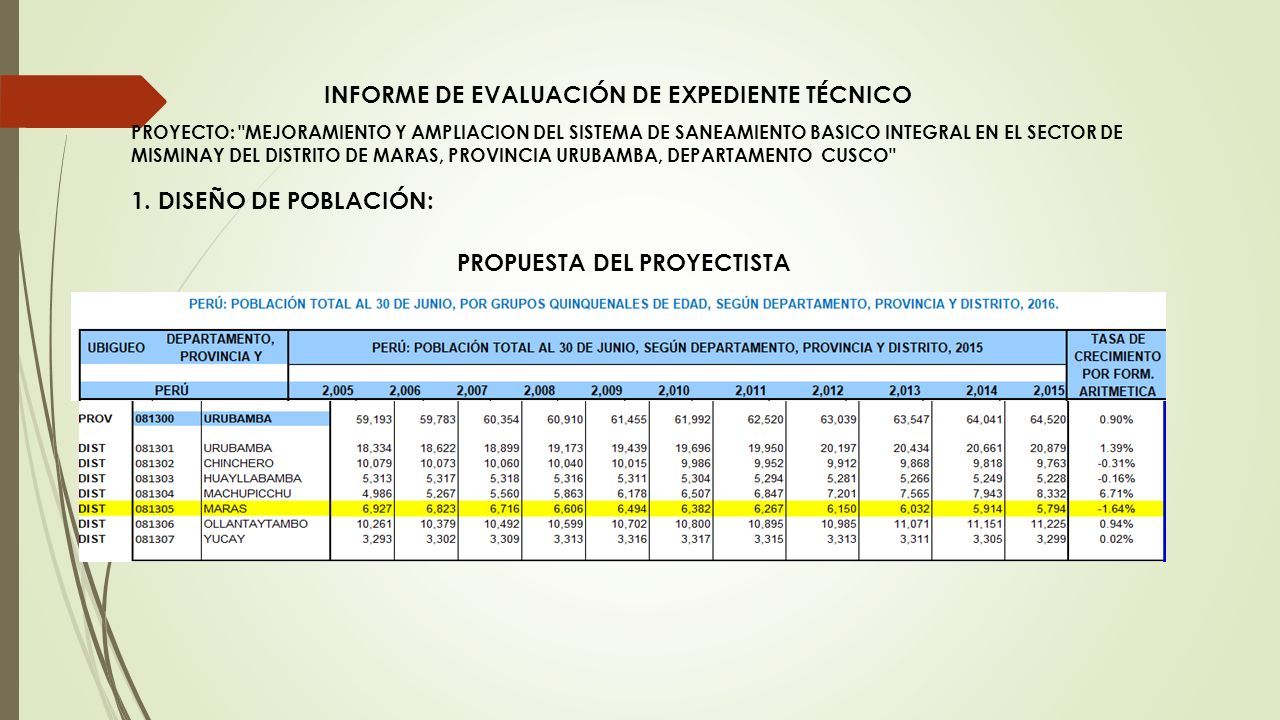

PROYECTO: "MEJORAMIENTO Y AMPLIACION DEL SISTEMA DE SANEAMIENTO BASICO INTEGRAL EN EL SECTOR DE MISMINAY DEL DISTRITO DE MARAS, PROVINCIA URUBAMBA, DEPARTAMENTO CUSCO" INFORME DE EVALUACIÓN DE EXPEDIENTE TÉCNICO 1. DISEÑO DE POBLACIÓN: PROPUESTA DEL PROYECTISTA

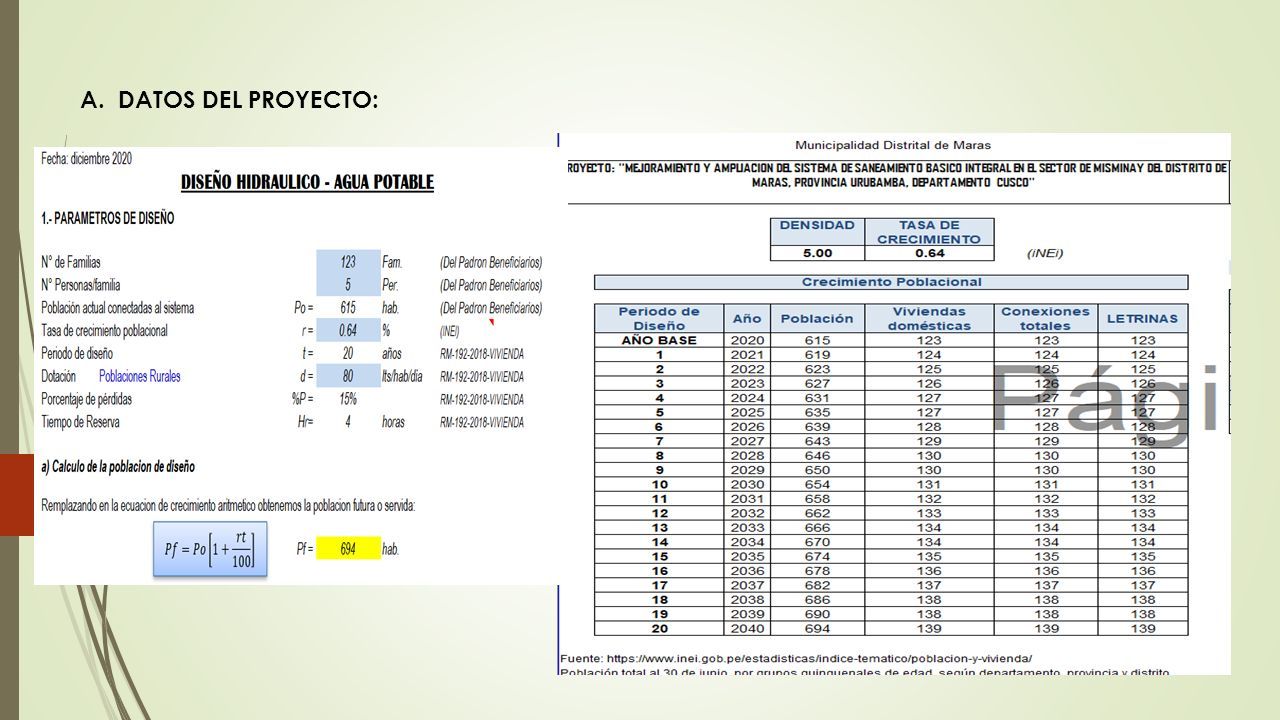

A. DATOS DEL PROYECTO:

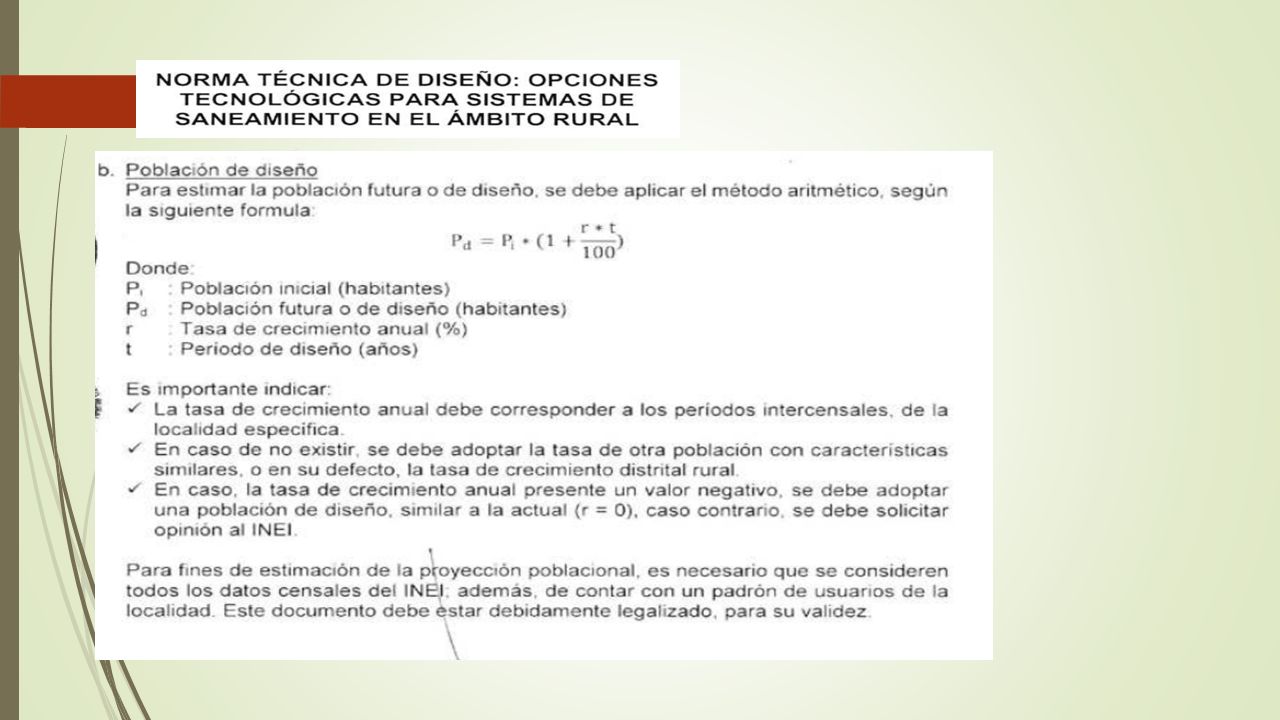

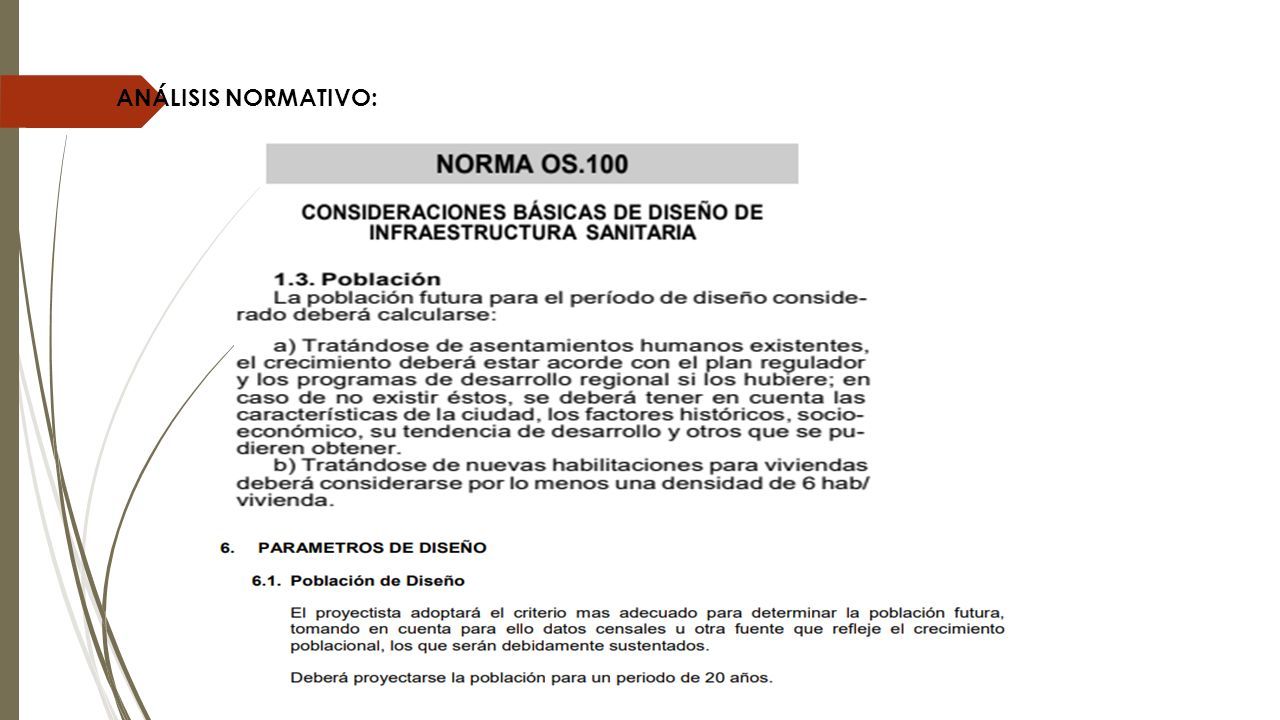

ANÁLISIS NORMATIVO:

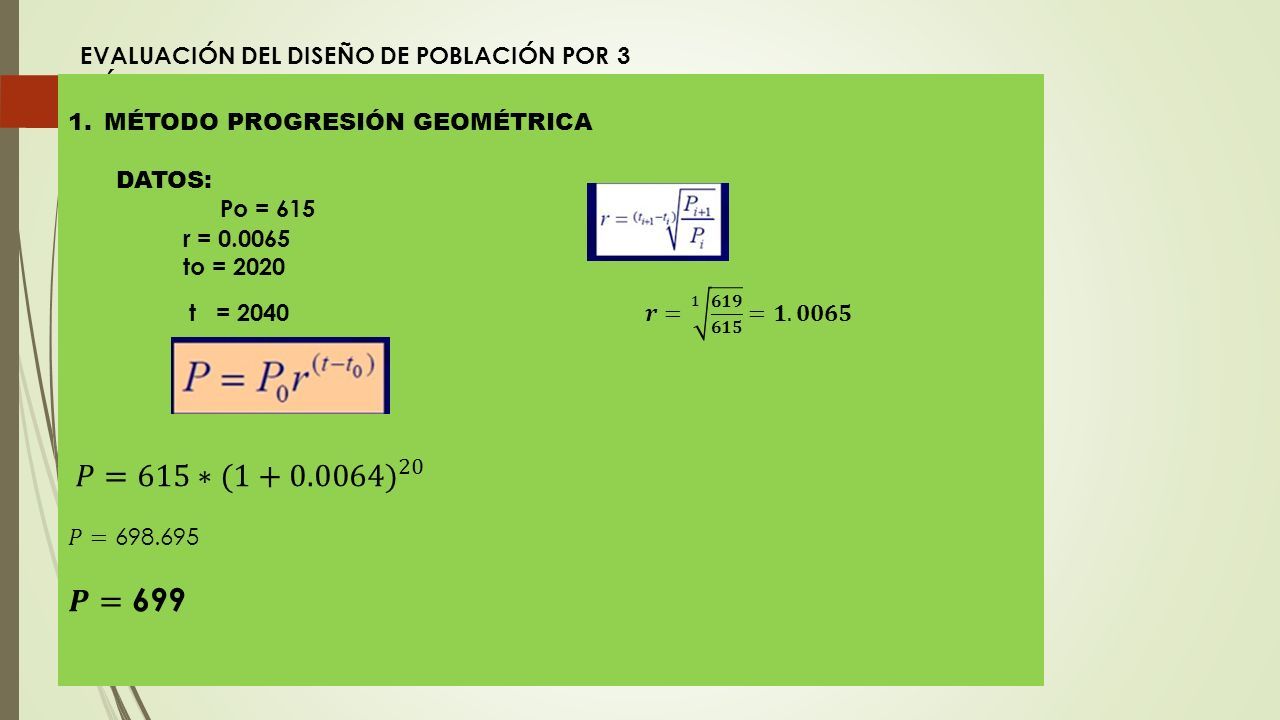

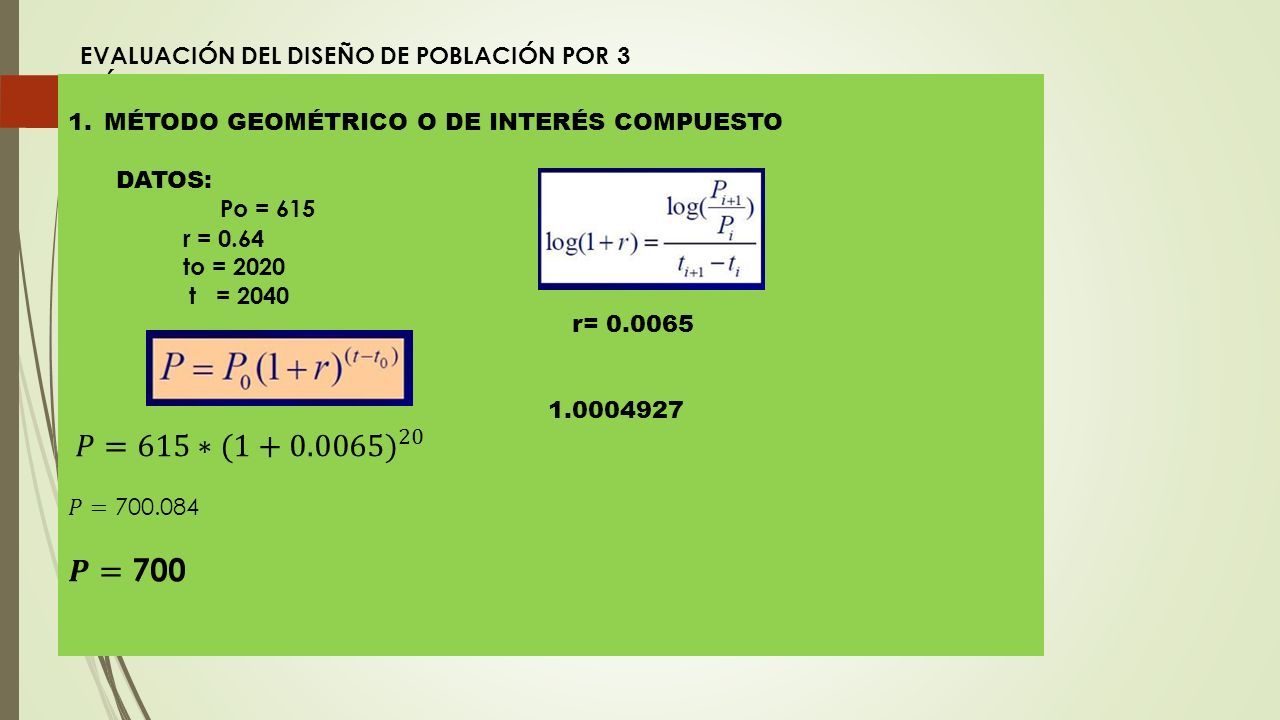

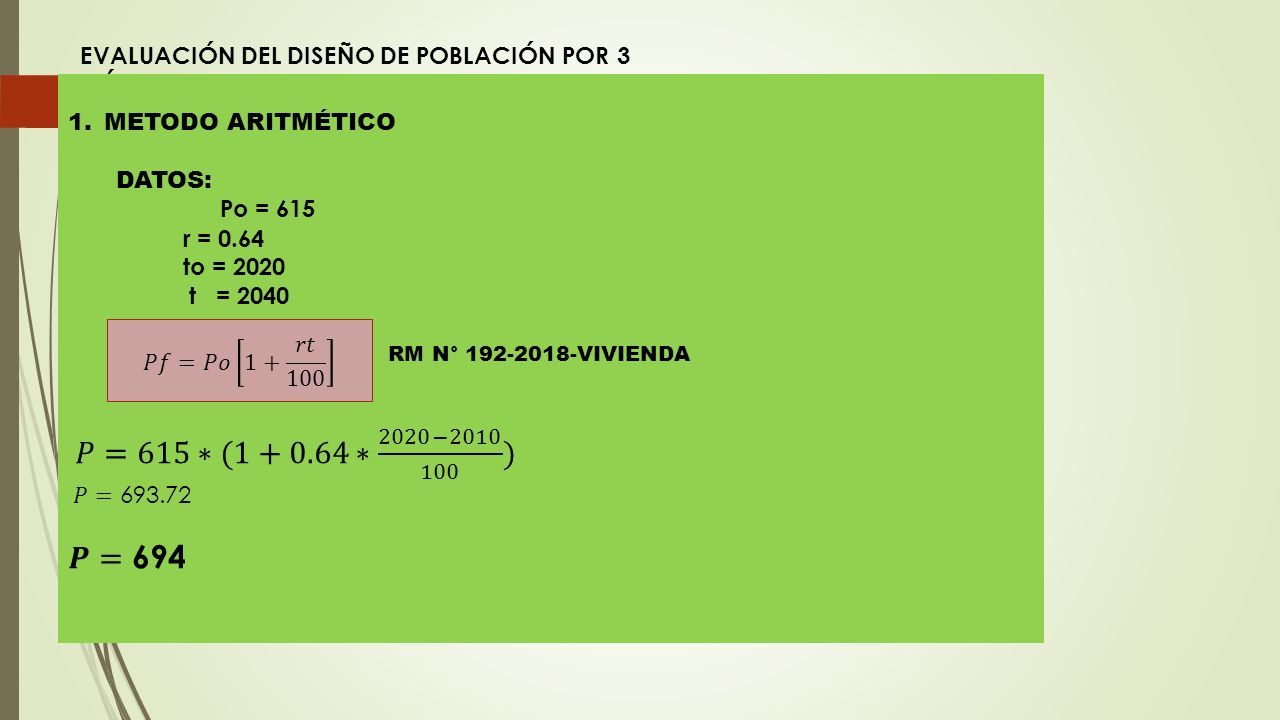

EVALUACIÓN DEL DISEÑO DE POBLACIÓN POR 3 MÉTODOS:

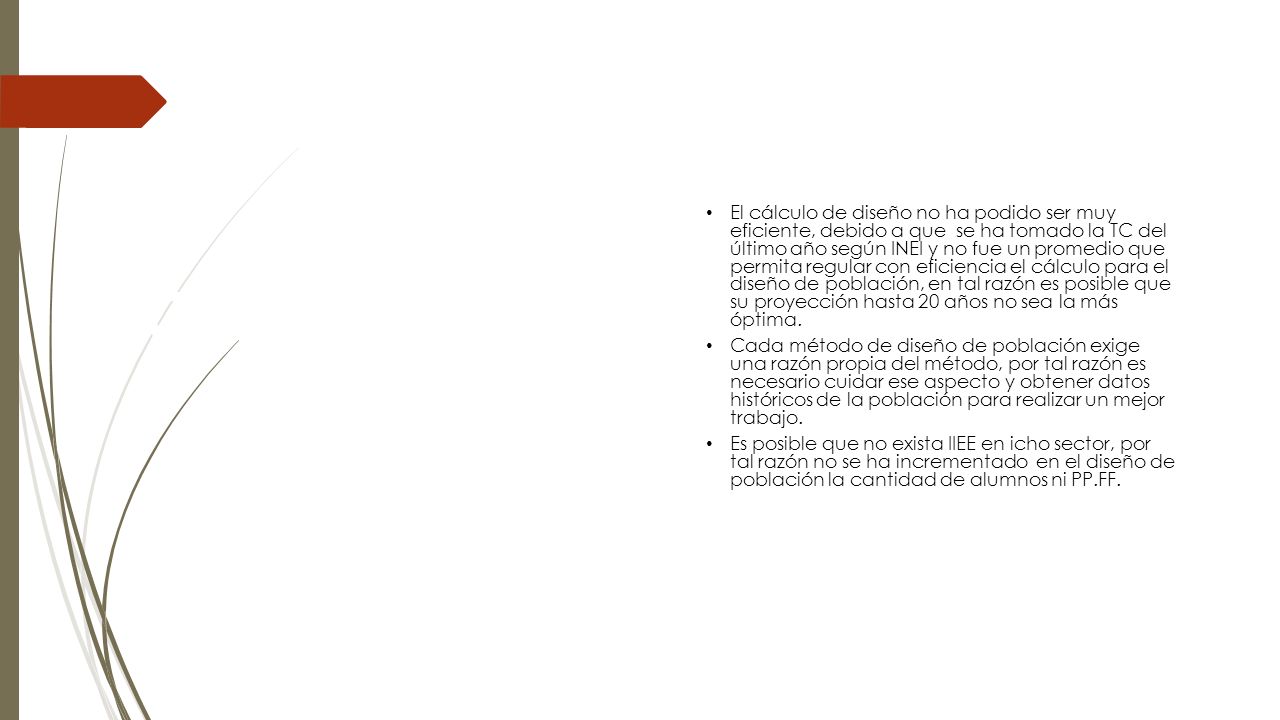

CONCLUSIO NES: El cálculo de diseño no ha podido ser muy eficiente, debido a que se ha tomado la TC del último año según INEI y no fue un promedio que permita regular con eficiencia el cálculo para el diseño de población, en tal razón es posible que su proyección hasta 20 años no sea la más óptima. Cada método de diseño de población exige una razón propia del método, por tal razón es necesario cuidar ese aspecto y obtener datos históricos de la población para realizar un mejor trabajo. Es posible que no exista IIEE en icho sector, por tal razón no se ha incrementado en el diseño de población la cantidad de alumnos ni PP.FF.

SELECCIÓN DE LA DOTACIÓN (POBLACIONAL, INDUSTRIAL, COMERCIAL, PUBLICO Y OTROS) :

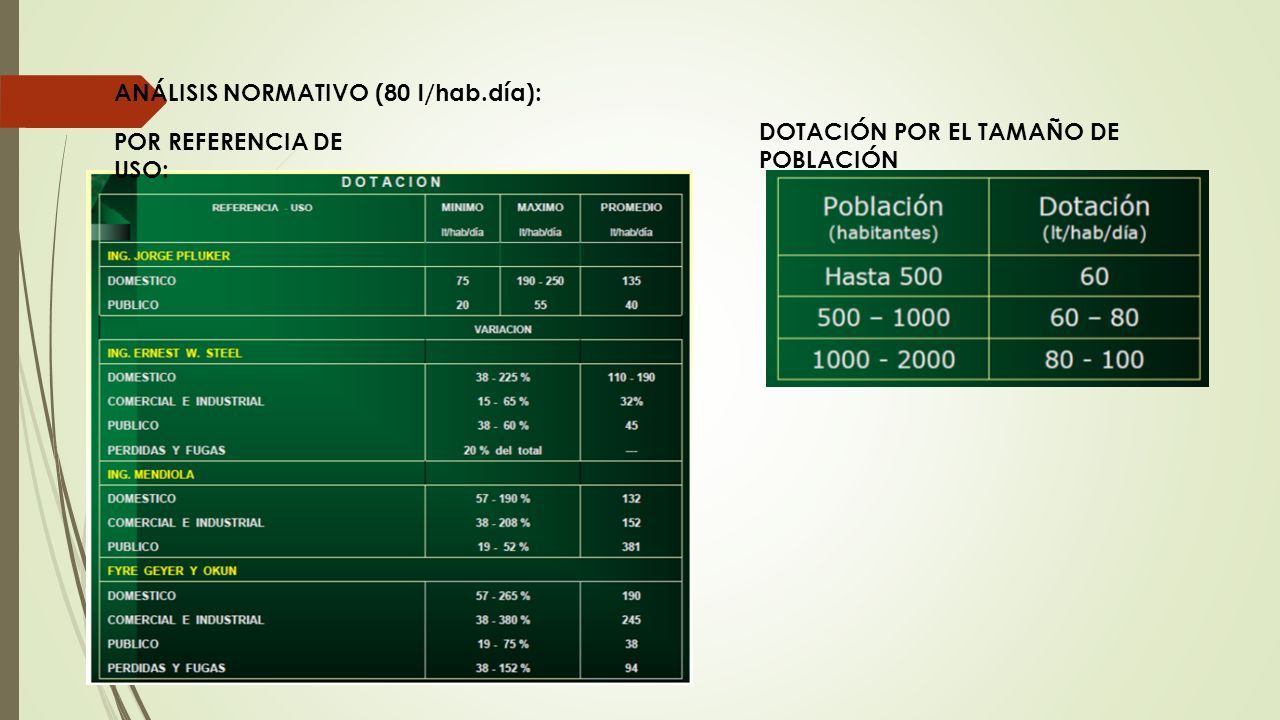

ANÁLISIS NORMATIVO (80 l/hab.día): POR REFERENCIA DE USO: DOTACIÓN POR EL TAMAÑO DE POBLACIÓN

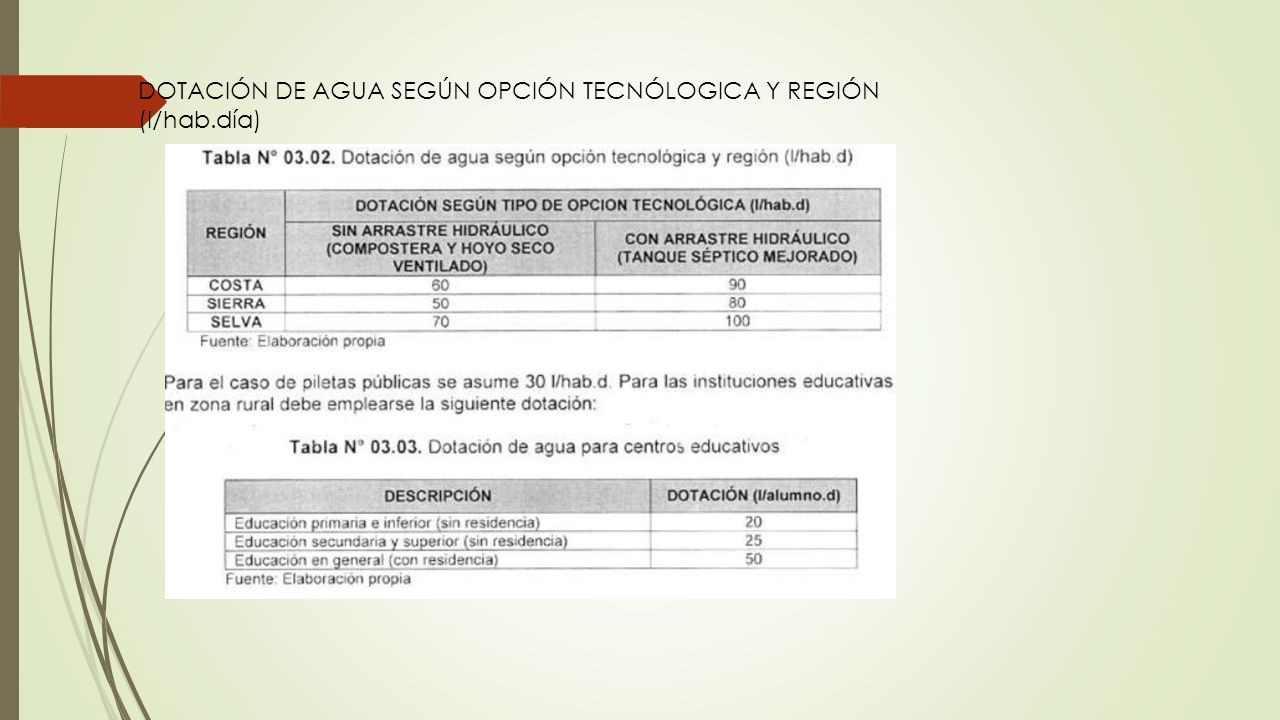

DOTACIÓN DE AGUA SEGÚN OPCIÓN TECNÓLOGICA Y REGIÓN (l/hab.día)

CONCLUSIO NES : La propuesta del proyectista se ajusta a algunos criterios de dotación que establece la normatividad nacional y de algunos estudiosos de la materia. La dotación propuesta viene de dos fuentes, con las cuales cumple con el mínimo exigido ( WACCAPUJIO CHIRIPUJIO).. No se ceunta con la descrición del proceso de selección de la dotación de agua en los documentos, por tal razón solo evaluamos sobre sus resultados.

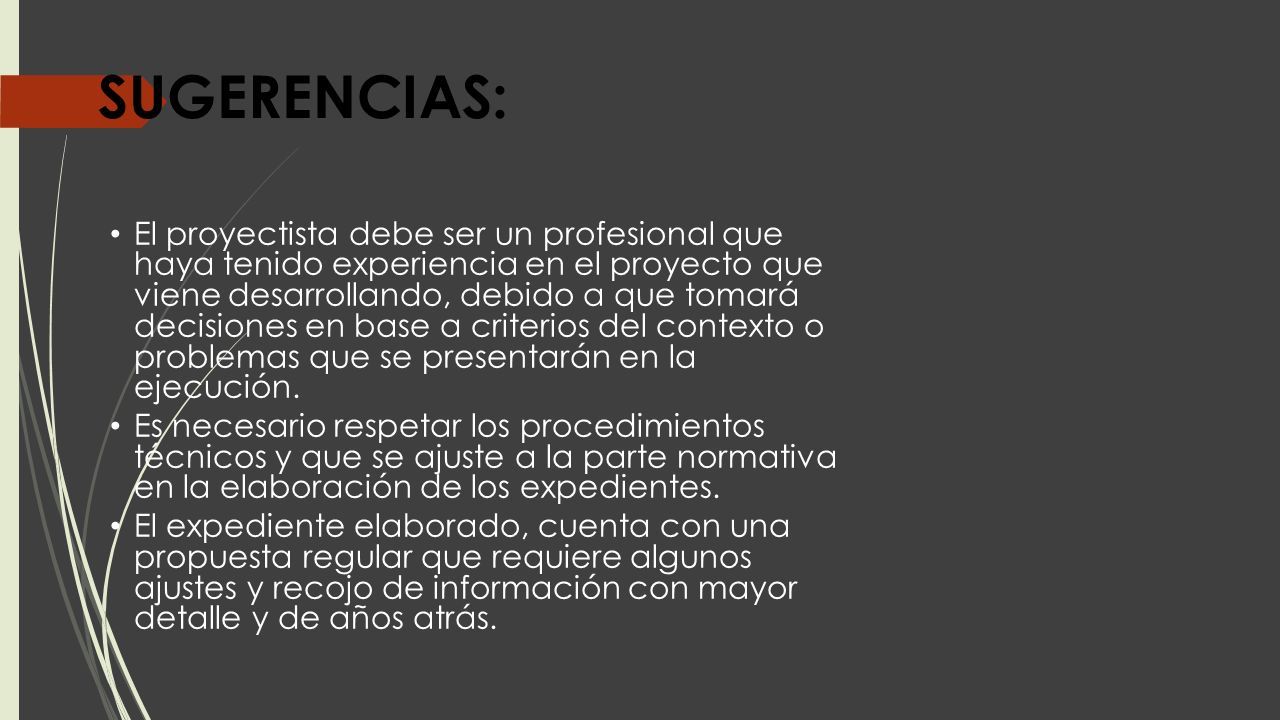

SUGERENCIAS: El proyectista debe ser un profesional que haya tenido experiencia en el proyecto que viene desarrollando, debido a que tomará decisiones en base a criterios del contexto o problemas que se presentarán en la ejecución. Es necesario respetar los procedimientos técnicos y que se ajuste a la parte normativa en la elaboración de los expedientes. El expediente elaborado, cuenta con una propuesta regular que requiere algunos ajustes y recojo de información con mayor detalle y de años atrás.

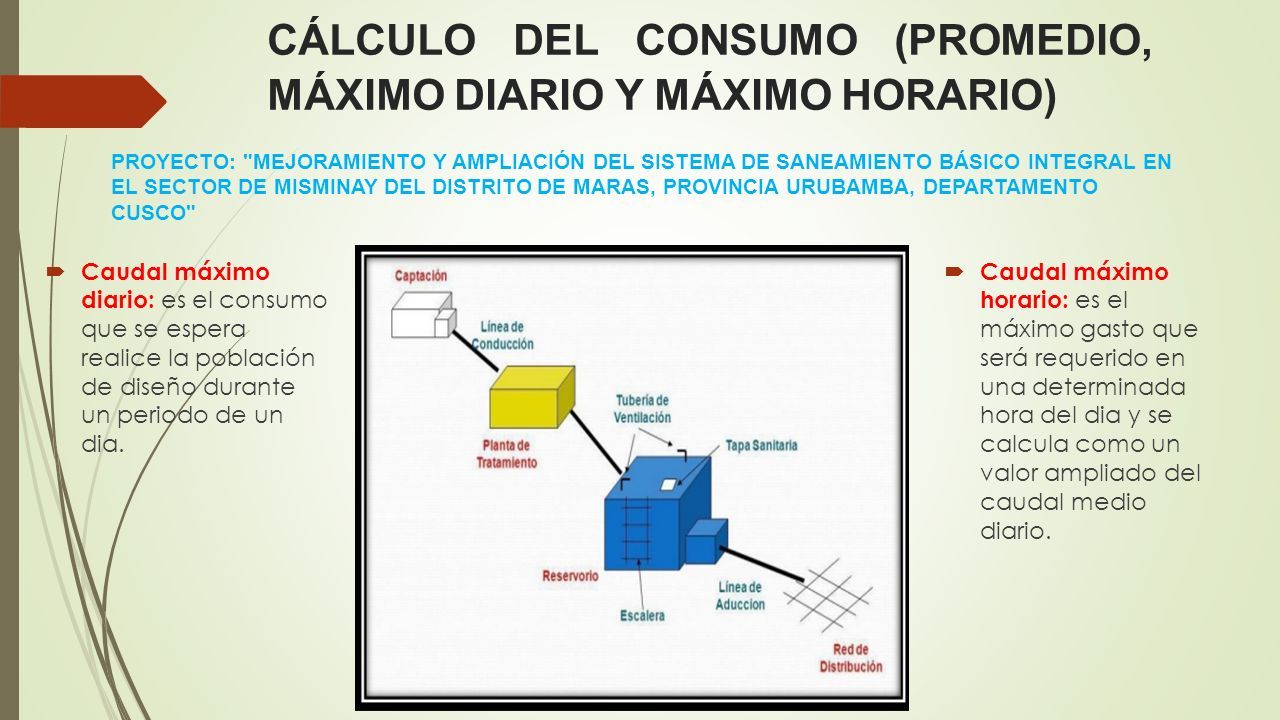

CÁLCULO DEL CONSUMO (PROMEDIO, MÁXIMO DIARIO Y MÁXIMO HORARIO)  Caudal máximo diario: es el consumo que se espera realice la población de diseño durante un periodo de un dia.  Caudal máximo horario: es el máximo gasto que será requerido en una determinada hora del dia y se calcula como un valor ampliado del caudal medio diario. PROYECTO: "MEJORAMIENTO Y AMPLIACIÓN DEL SISTEMA DE SANEAMIENTO BÁSICO INTEGRAL EN EL SECTOR DE MISMINAY DEL DISTRITO DE MARAS, PROVINCIA URUBAMBA, DEPARTAMENTO CUSCO"

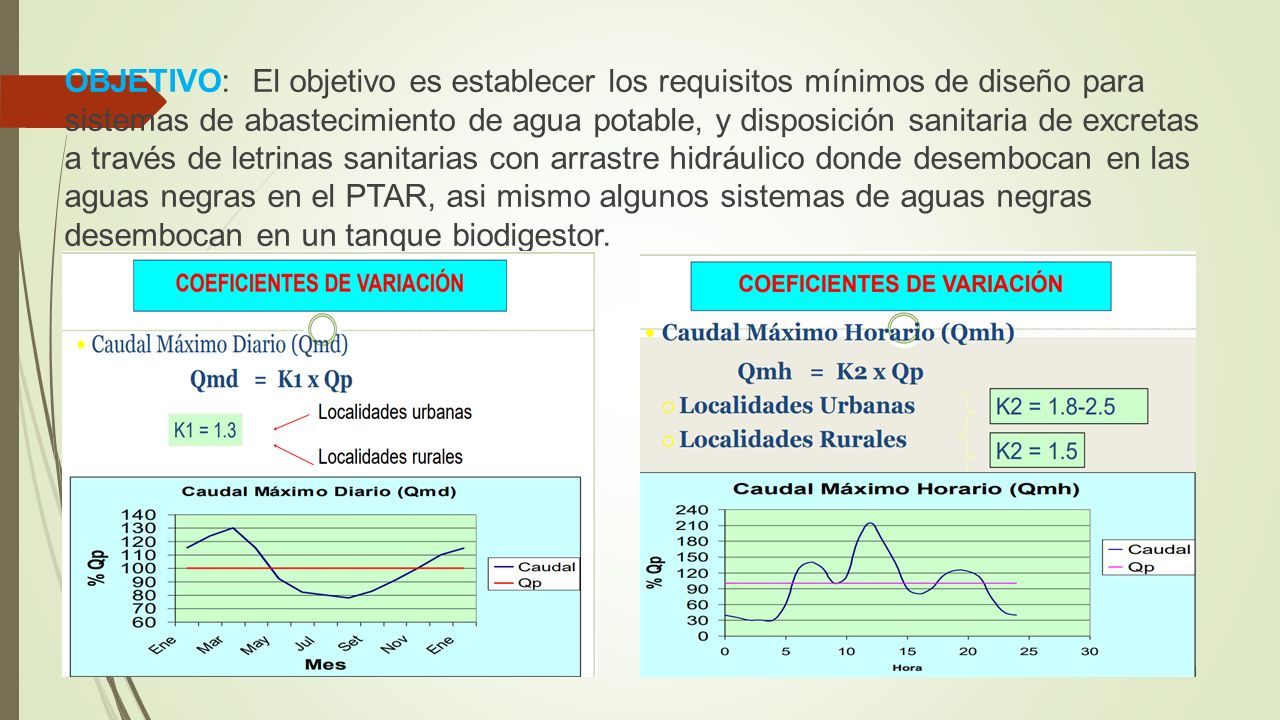

OBJETIVO: El objetivo es establecer los requisitos mínimos de diseño para sistemas de abastecimiento de agua potable, y disposición sanitaria de excretas a través de letrinas sanitarias con arrastre hidráulico donde desembocan en las aguas negras en el PTAR, asi mismo algunos sistemas de aguas negras desembocan en un tanque biodigestor.

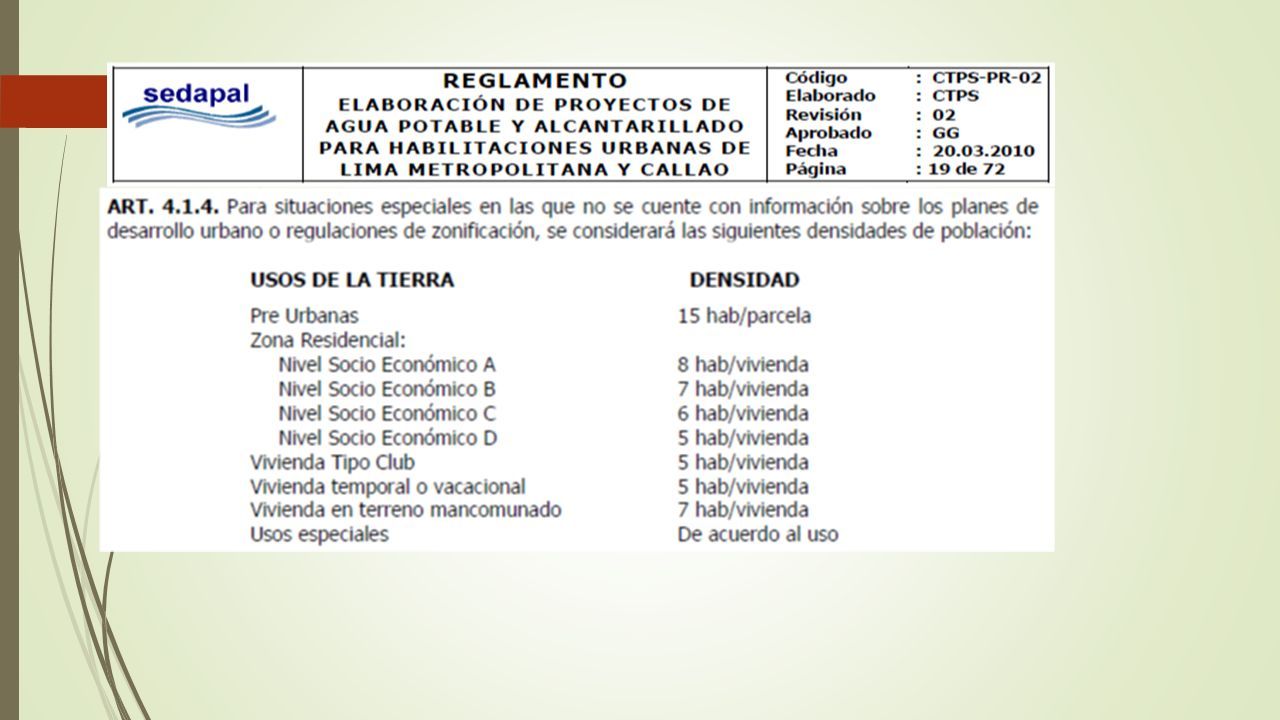

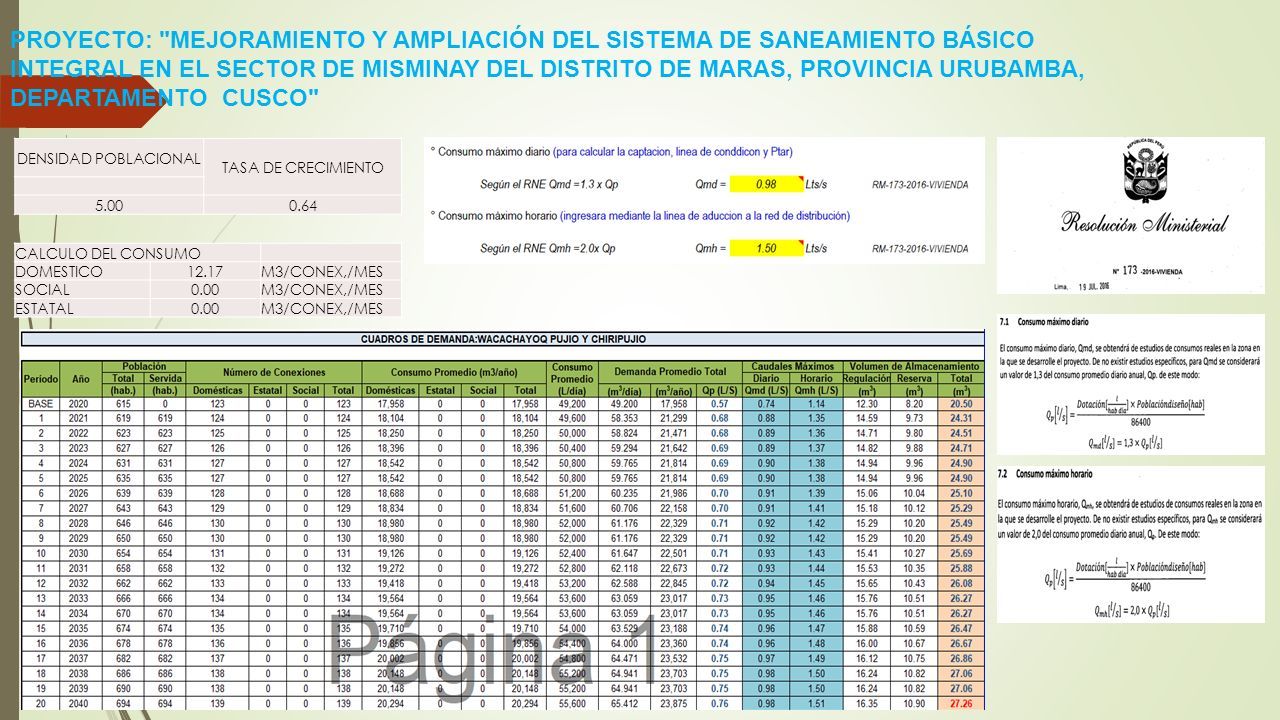

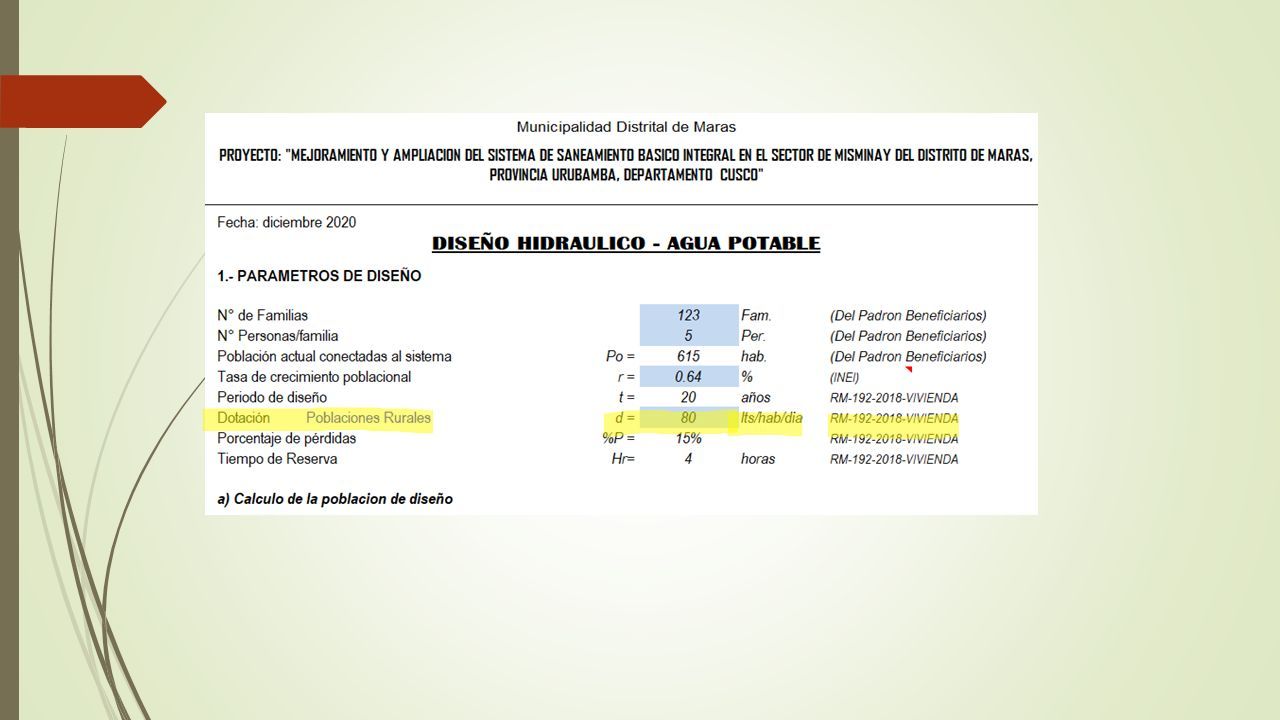

DENSIDAD POBLACIONAL TASA DE CRECIMIENTO 5.000.64 PROYECTO: "MEJORAMIENTO Y AMPLIACIÓN DEL SISTEMA DE SANEAMIENTO BÁSICO INTEGRAL EN EL SECTOR DE MISMINAY DEL DISTRITO DE MARAS, PROVINCIA URUBAMBA, DEPARTAMENTO CUSCO" CALCULO DEL CONSUMO DOMESTICO12.17M3/CONEX,/MES SOCIAL0.00M3/CONEX,/MES ESTATAL0.00M3/CONEX,/MES

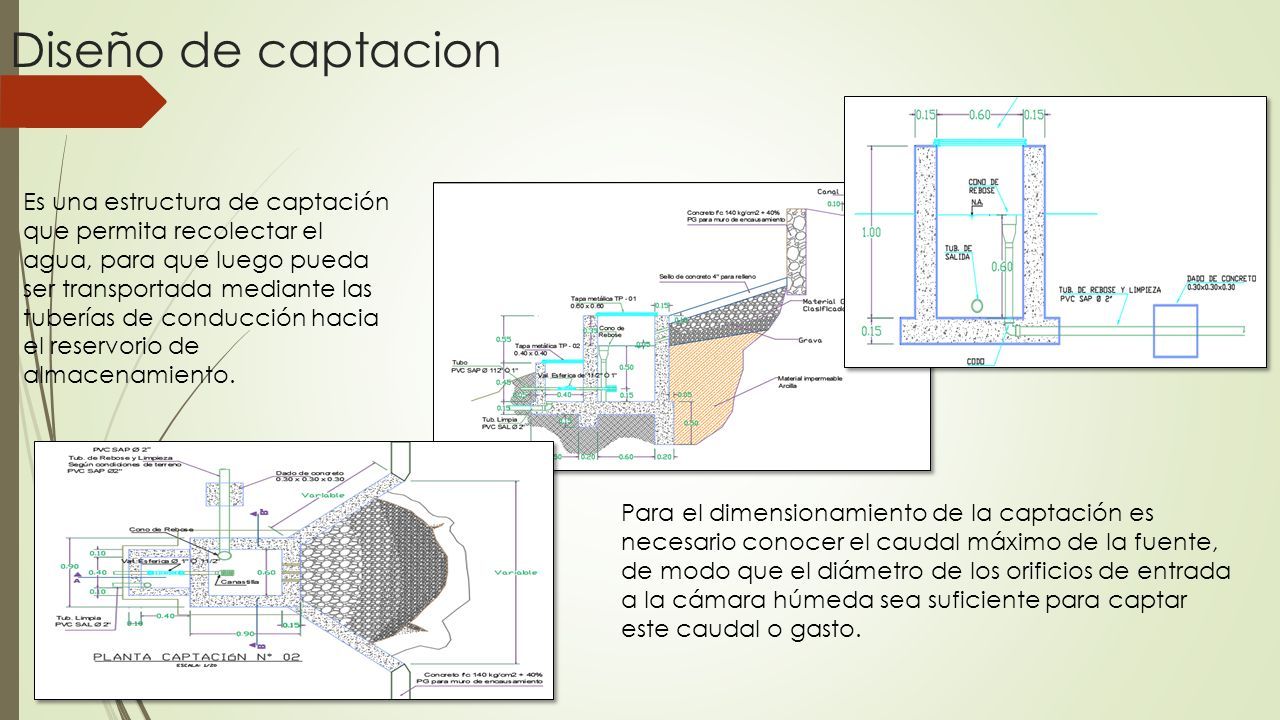

Diseño de captacion Para el dimensionamiento de la captación es necesario conocer el caudal máximo de la fuente, de modo que el diámetro de los orificios de entrada a la cámara húmeda sea suficiente para captar este caudal o gasto. Es una estructura de captación que permita recolectar el agua, para que luego pueda ser transportada mediante las tuberías de conducción hacia el reservorio de almacenamiento.

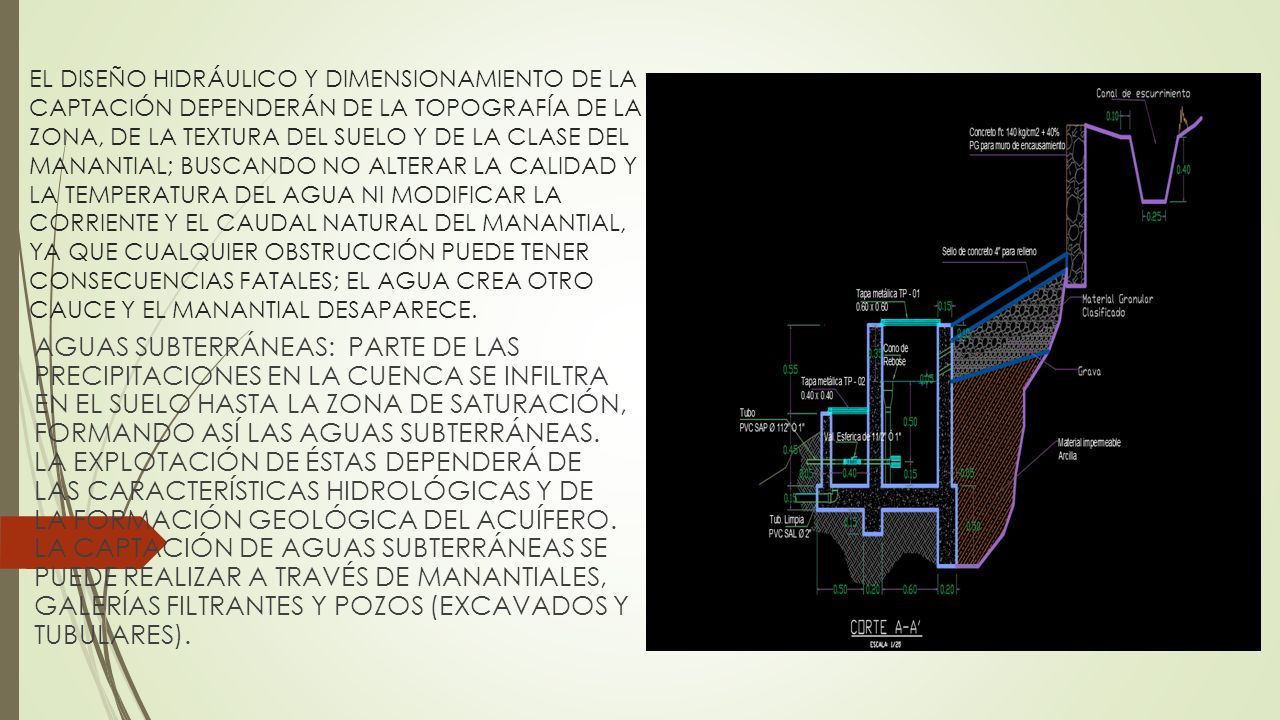

EL DISEÑO HIDRÁULICO Y DIMENSIONAMIENTO DE LA CAPTACIÓN DEPENDERÁN DE LA TOPOGRAFÍA DE LA ZONA, DE LA TEXTURA DEL SUELO Y DE LA CLASE DEL MANANTIAL; BUSCANDO NO ALTERAR LA CALIDAD Y LA TEMPERATURA DEL AGUA NI MODIFICAR LA CORRIENTE Y EL CAUDAL NATURAL DEL MANANTIAL, YA QUE CUALQUIER OBSTRUCCIÓN PUEDE TENER CONSECUENCIAS FATALES; EL AGUA CREA OTRO CAUCE Y EL MANANTIAL DESAPARECE. AGUAS SUBTERRÁNEAS: PARTE DE LAS PRECIPITACIONES EN LA CUENCA SE INFILTRA EN EL SUELO HASTA LA ZONA DE SATURACIÓN, FORMANDO ASÍ LAS AGUAS SUBTERRÁNEAS. LA EXPLOTACIÓN DE ÉSTAS DEPENDERÁ DE LAS CARACTERÍSTICAS HIDROLÓGICAS Y DE LA FORMACIÓN GEOLÓGICA DEL ACUÍFERO. LA CAPTACIÓN DE AGUAS SUBTERRÁNEAS SE PUEDE REALIZAR A TRAVÉS DE MANANTIALES, GALERÍAS FILTRANTES Y POZOS (EXCAVADOS Y TUBULARES).

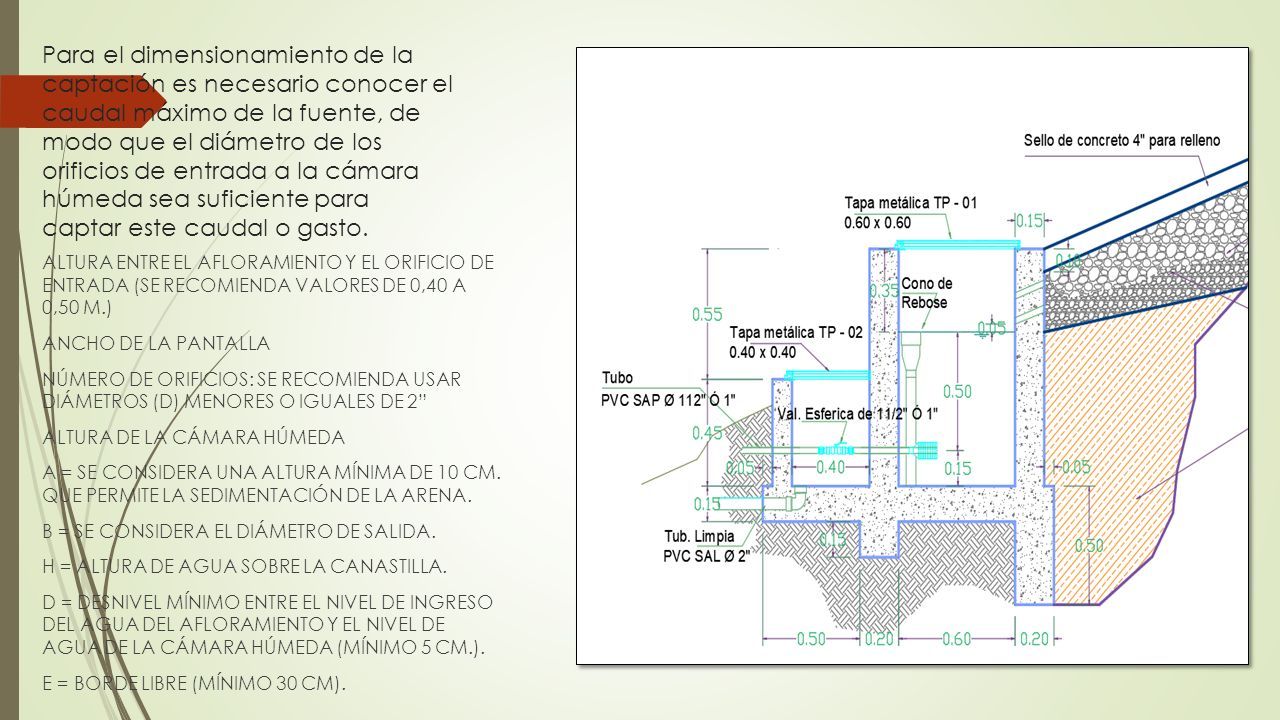

Para el dimensionamiento de la captación es necesario conocer el caudal máximo de la fuente, de modo que el diámetro de los orificios de entrada a la cámara húmeda sea suficiente para captar este caudal o gasto. ALTURA ENTRE EL AFLORAMIENTO Y EL ORIFICIO DE ENTRADA (SE RECOMIENDA VALORES DE 0,40 A 0,50 M.) ANCHO DE LA PANTALLA NÚMERO DE ORIFICIOS: SE RECOMIENDA USAR DIÁMETROS (D) MENORES O IGUALES DE 2” ALTURA DE LA CÁMARA HÚMEDA A = SE CONSIDERA UNA ALTURA MÍNIMA DE 10 CM. QUE PERMITE LA SEDIMENTACIÓN DE LA ARENA. B = SE CONSIDERA EL DIÁMETRO DE SALIDA. H = ALTURA DE AGUA SOBRE LA CANASTILLA. D = DESNIVEL MÍNIMO ENTRE EL NIVEL DE INGRESO DEL AGUA DEL AFLORAMIENTO Y EL NIVEL DE AGUA DE LA CÁMARA HÚMEDA (MÍNIMO 5 CM.). E = BORDE LIBRE (MÍNIMO 30 CM).

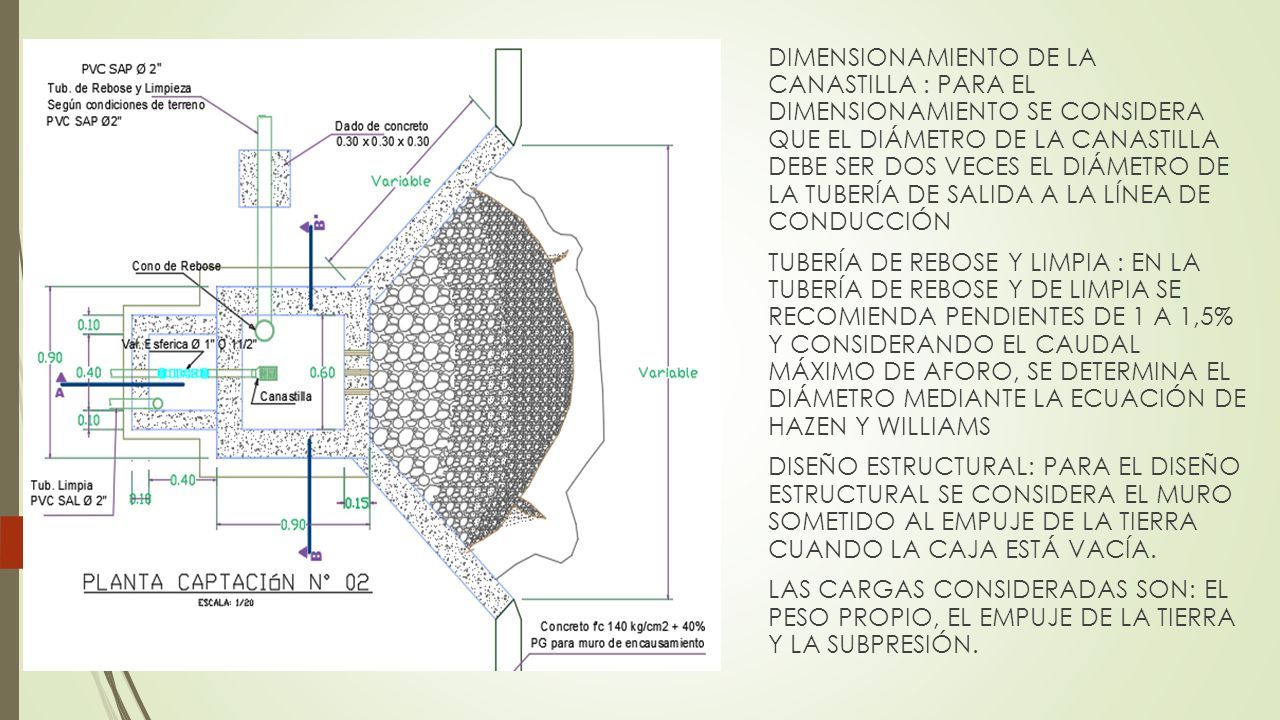

DIMENSIONAMIENTO DE LA CANASTILLA : PARA EL DIMENSIONAMIENTO SE CONSIDERA QUE EL DIÁMETRO DE LA CANASTILLA DEBE SER DOS VECES EL DIÁMETRO DE LA TUBERÍA DE SALIDA A LA LÍNEA DE CONDUCCIÓN TUBERÍA DE REBOSE Y LIMPIA : EN LA TUBERÍA DE REBOSE Y DE LIMPIA SE RECOMIENDA PENDIENTES DE 1 A 1,5% Y CONSIDERANDO EL CAUDAL MÁXIMO DE AFORO, SE DETERMINA EL DIÁMETRO MEDIANTE LA ECUACIÓN DE HAZEN Y WILLIAMS DISEÑO ESTRUCTURAL: PARA EL DISEÑO ESTRUCTURAL SE CONSIDERA EL MURO SOMETIDO AL EMPUJE DE LA TIERRA CUANDO LA CAJA ESTÁ VACÍA. LAS CARGAS CONSIDERADAS SON: EL PESO PROPIO, EL EMPUJE DE LA TIERRA Y LA SUBPRESIÓN.

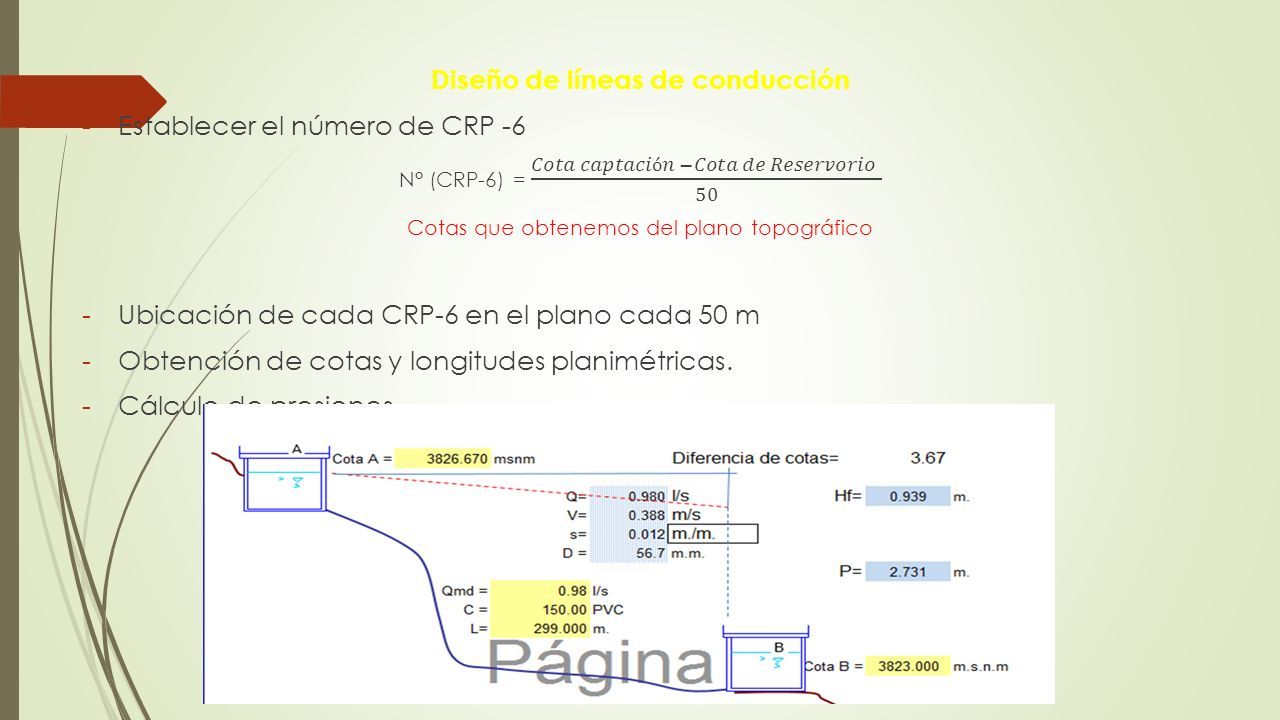

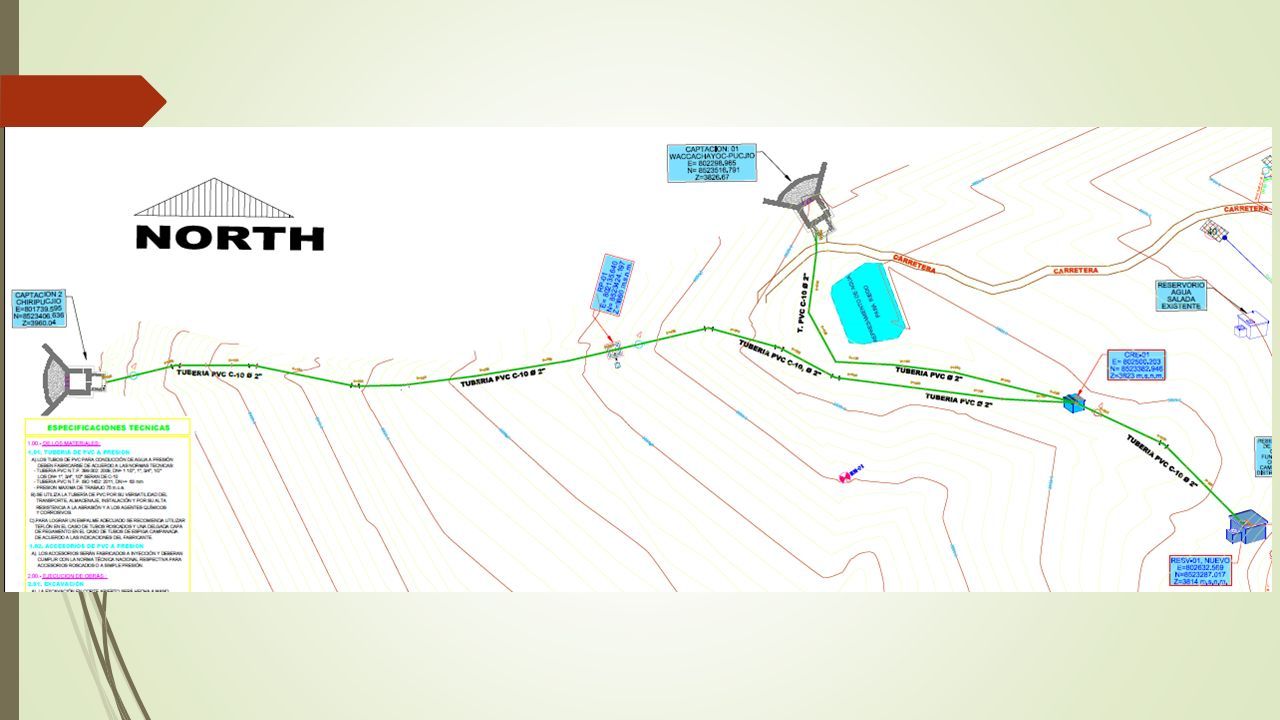

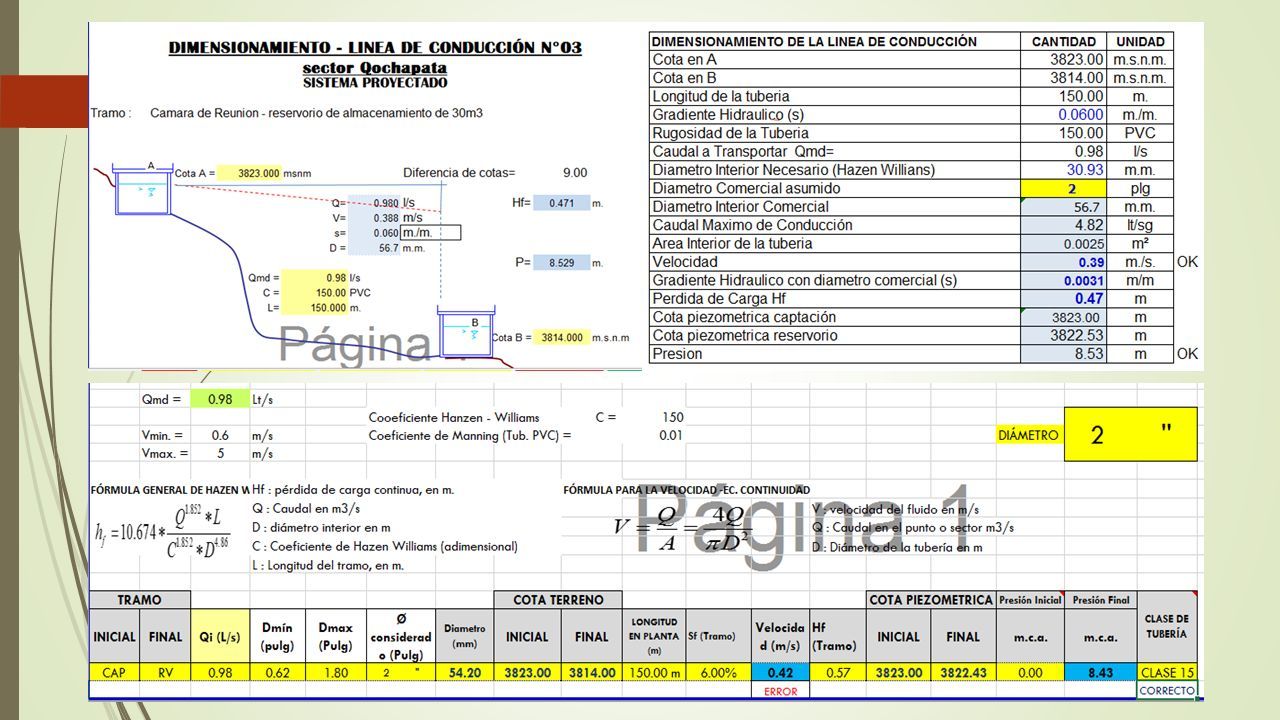

Diseño de líneas de conducción

Tomando como guía de obras de saneamiento la NORMA OS.010 captación y conducción de agua para consumo humano que tiene como objetivo fijar las condiciones para la elaboración de los proyectos de captación y conducción de agua para consumo humano. DISEÑO DE CONDUCCIÓN MÉTODO HAZEN Y WILLIAMS

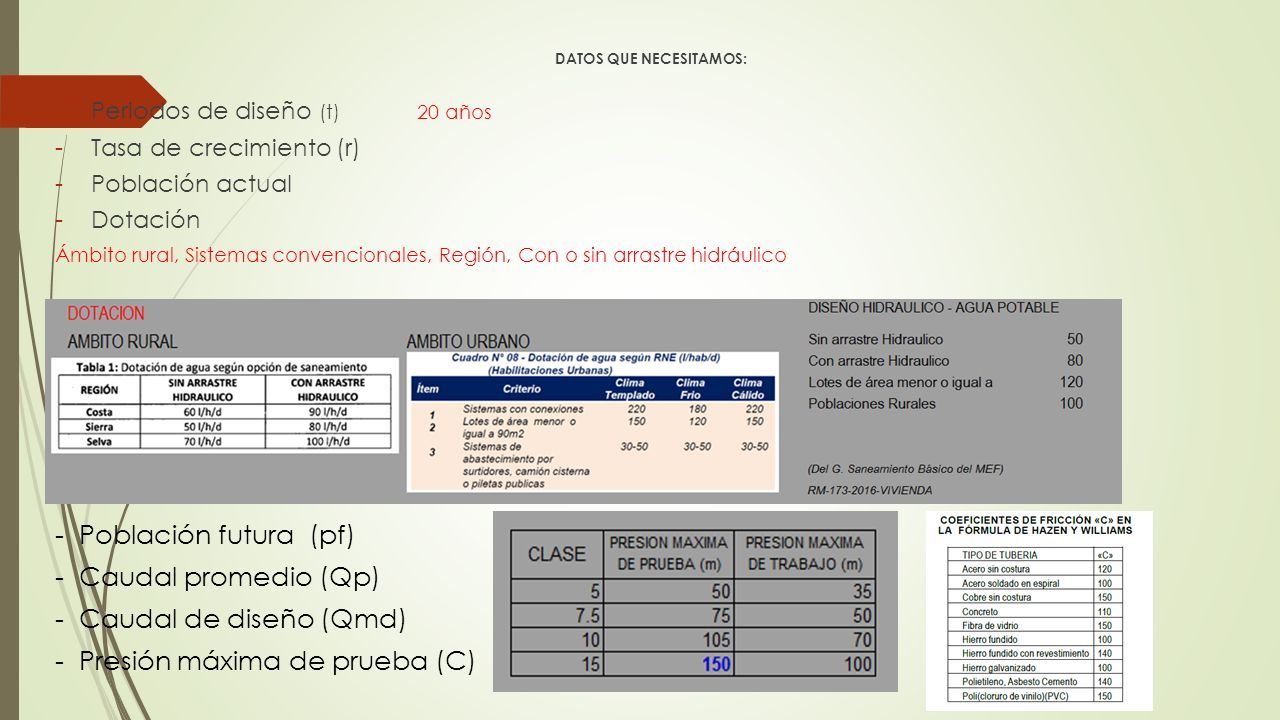

DATOS QUE NECESITAMOS: -Periodos de diseño (t) 20 años -Tasa de crecimiento (r) -Población actual -Dotación Ámbito rural, Sistemas convencionales, Región, Con o sin arrastre hidráulico -Población futura (pf) -Caudal promedio (Qp) -Caudal de diseño (Qmd) -Presión máxima de prueba (C)

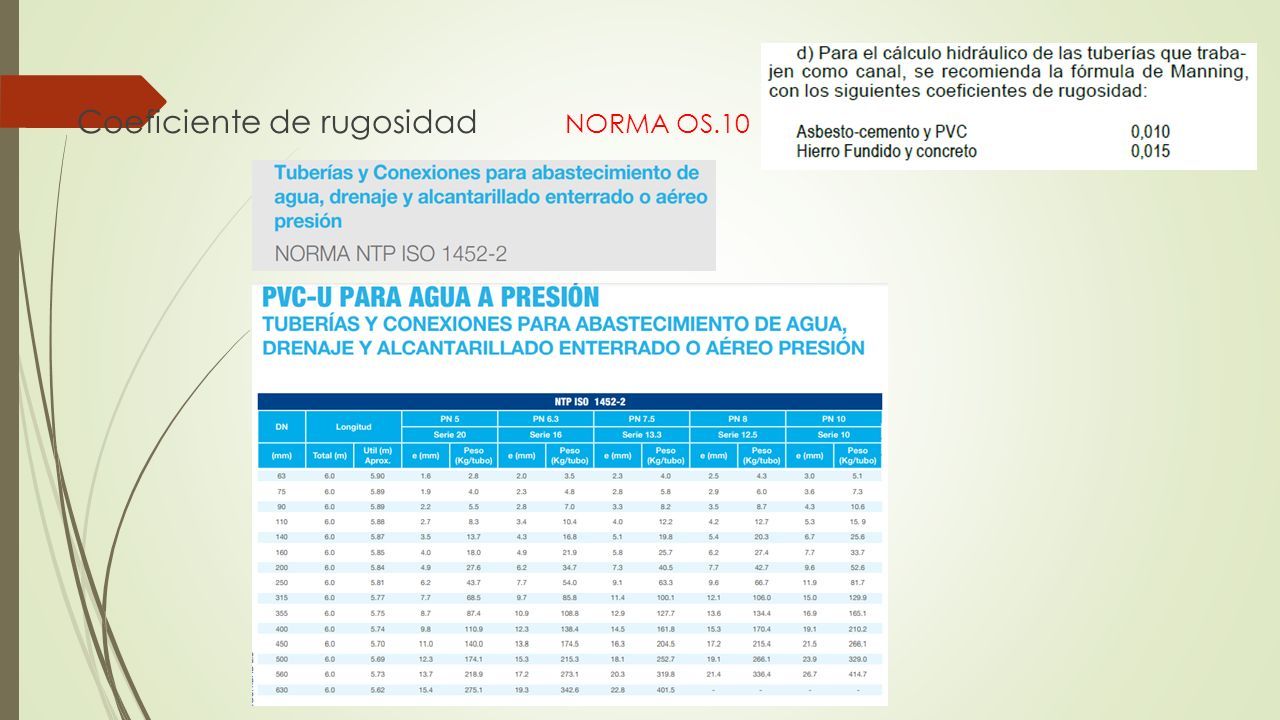

-Coeficiente de rugosidad NORMA OS.10

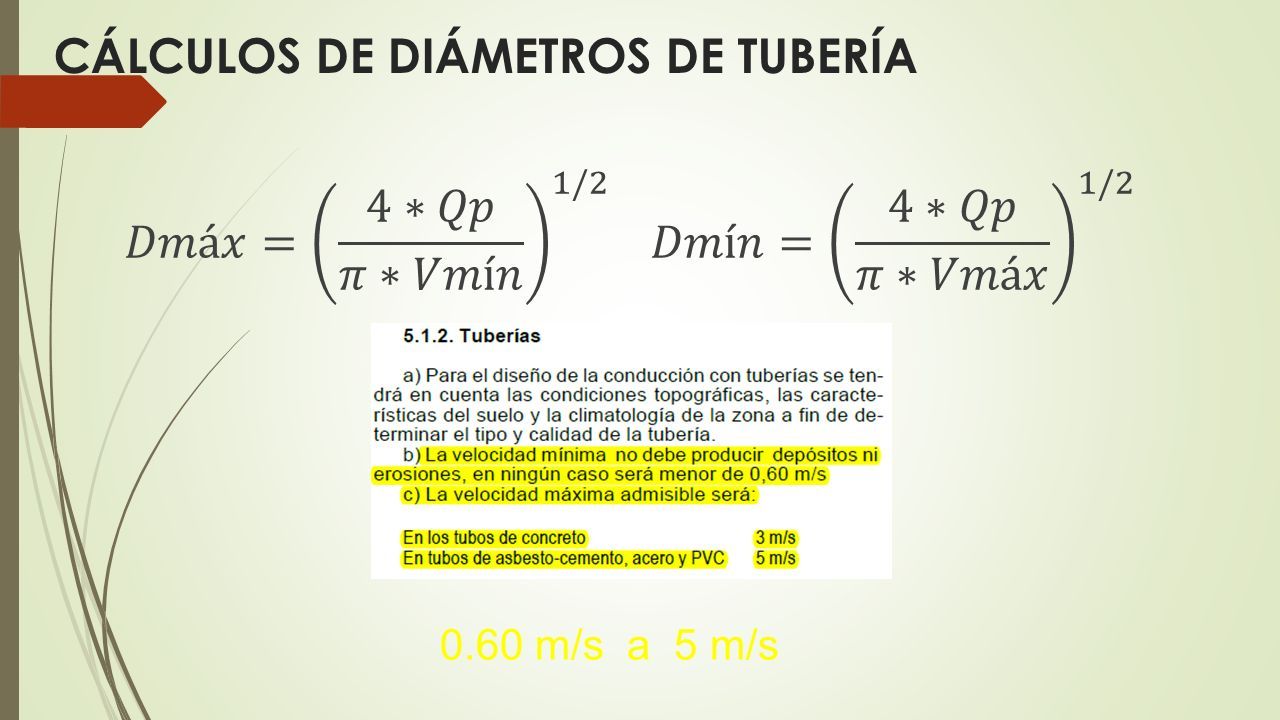

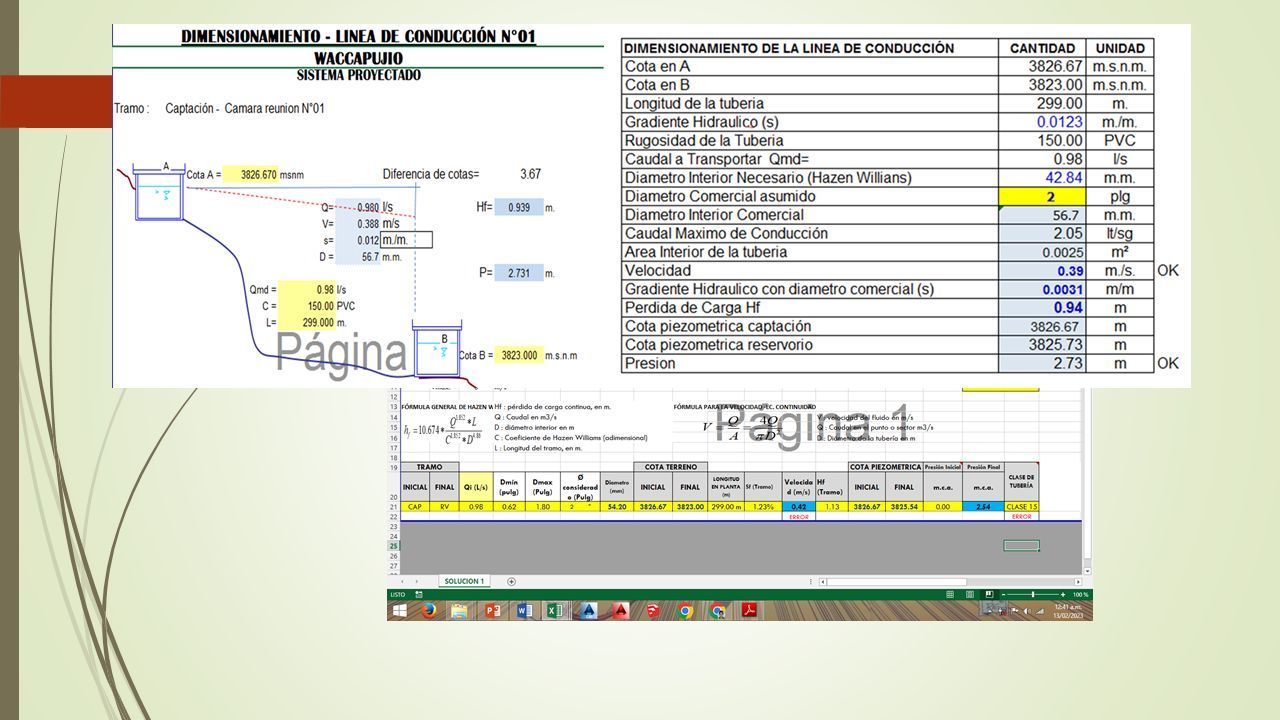

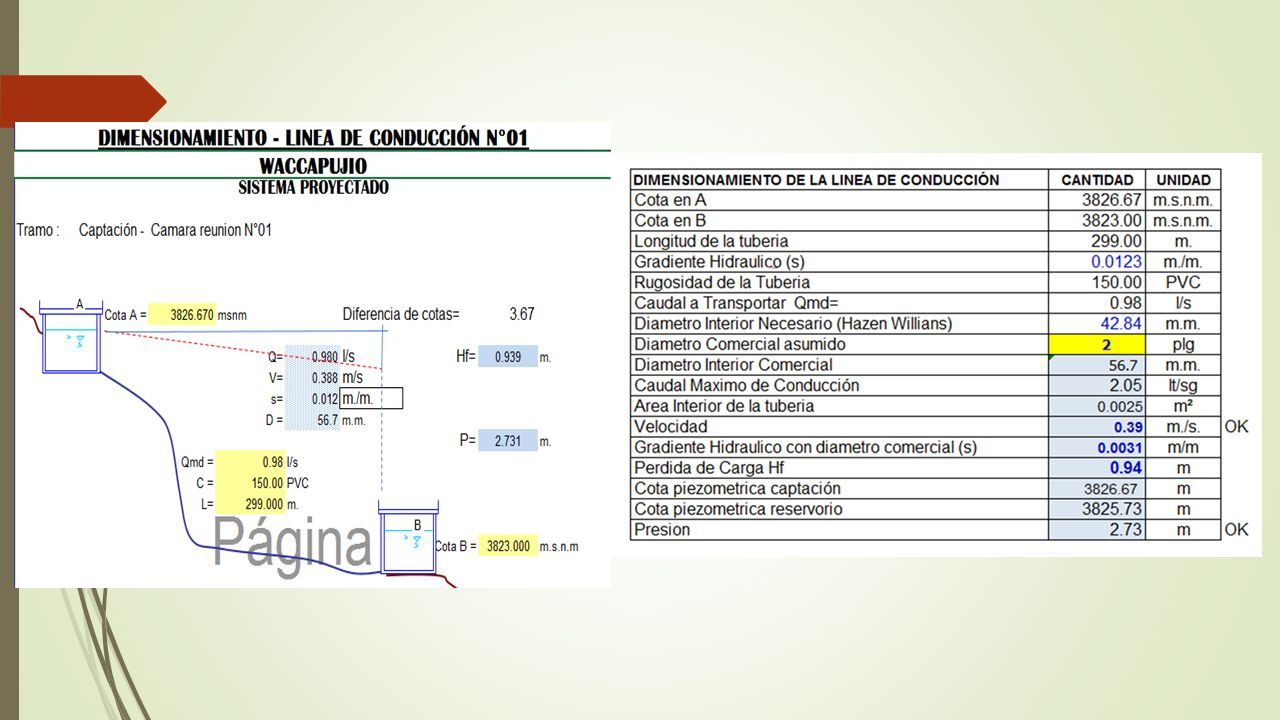

CÁLCULOS DE DIÁMETROS DE TUBERÍA 0.60 m/s a 5 m/s

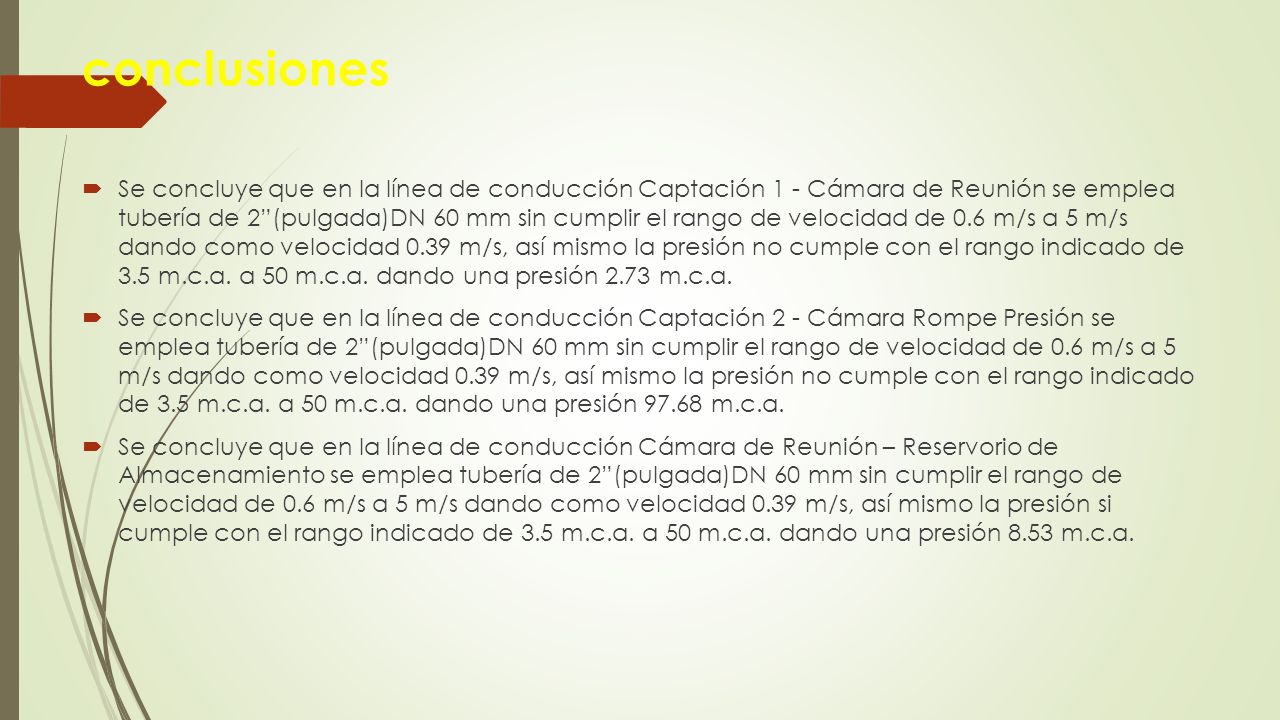

conclusiones  Se concluye que en la línea de conducción Captación 1 - Cámara de Reunión se emplea tubería de 2”(pulgada)DN 60 mm sin cumplir el rango de velocidad de 0.6 m/s a 5 m/s dando como velocidad 0.39 m/s, así mismo la presión no cumple con el rango indicado de 3.5 m.c.a. a 50 m.c.a. dando una presión 2.73 m.c.a.  Se concluye que en la línea de conducción Captación 2 - Cámara Rompe Presión se emplea tubería de 2”(pulgada)DN 60 mm sin cumplir el rango de velocidad de 0.6 m/s a 5 m/s dando como velocidad 0.39 m/s, así mismo la presión no cumple con el rango indicado de 3.5 m.c.a. a 50 m.c.a. dando una presión 97.68 m.c.a.  Se concluye que en la línea de conducción Cámara de Reunión – Reservorio de Almacenamiento se emplea tubería de 2”(pulgada)DN 60 mm sin cumplir el rango de velocidad de 0.6 m/s a 5 m/s dando como velocidad 0.39 m/s, así mismo la presión si cumple con el rango indicado de 3.5 m.c.a. a 50 m.c.a. dando una presión 8.53 m.c.a.

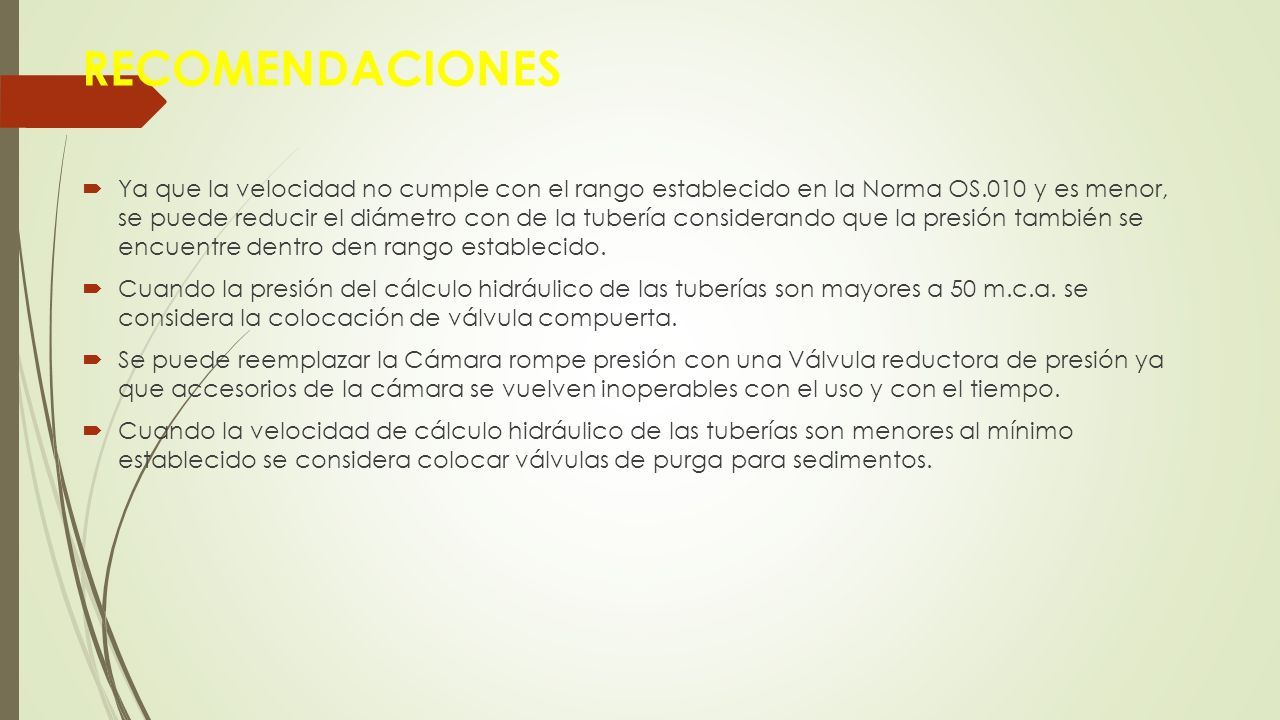

RECOMENDACIONES  Ya que la velocidad no cumple con el rango establecido en la Norma OS.010 y es menor, se puede reducir el diámetro con de la tubería considerando que la presión también se encuentre dentro den rango establecido.  Cuando la presión del cálculo hidráulico de las tuberías son mayores a 50 m.c.a. se considera la colocación de válvula compuerta.  Se puede reemplazar la Cámara rompe presión con una Válvula reductora de presión ya que accesorios de la cámara se vuelven inoperables con el uso y con el tiempo.  Cuando la velocidad de cálculo hidráulico de las tuberías son menores al mínimo establecido se considera colocar válvulas de purga para sedimentos.

Diseño de ALMACENAMIENTO

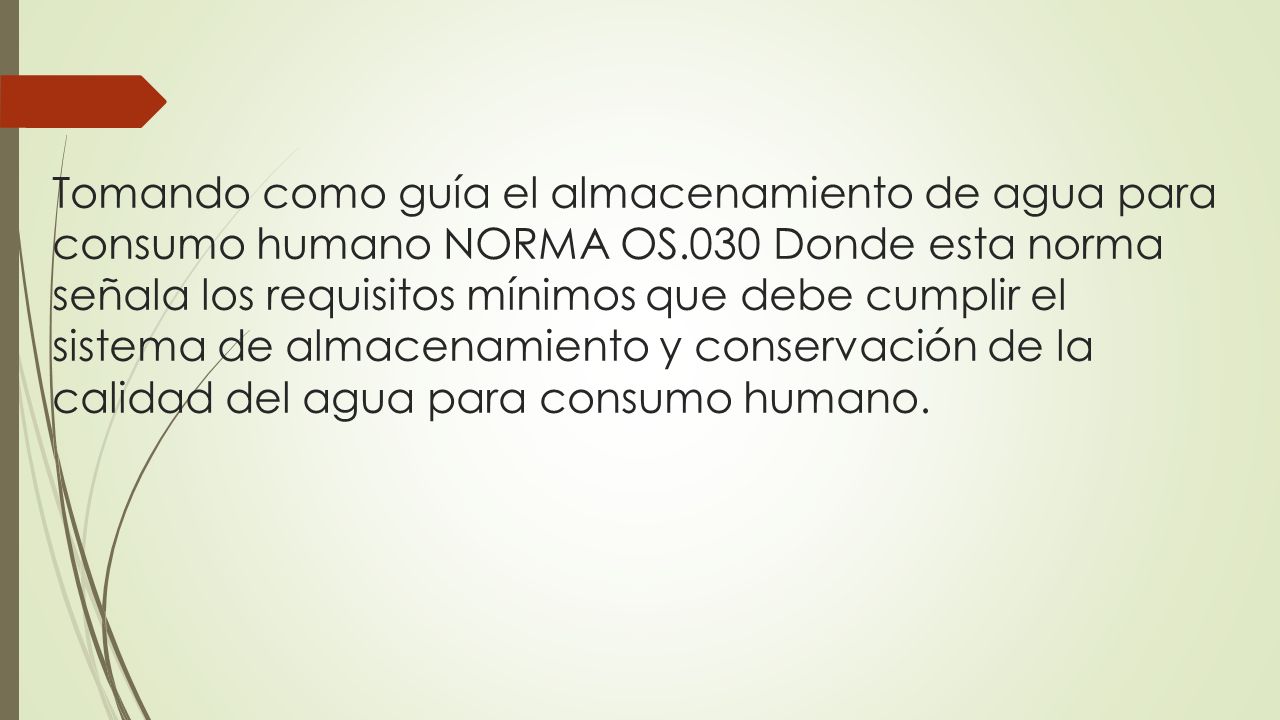

Tomando como guía el almacenamiento de agua para consumo humano NORMA OS.030 Donde esta norma señala los requisitos mínimos que debe cumplir el sistema de almacenamiento y conservación de la calidad del agua para consumo humano.

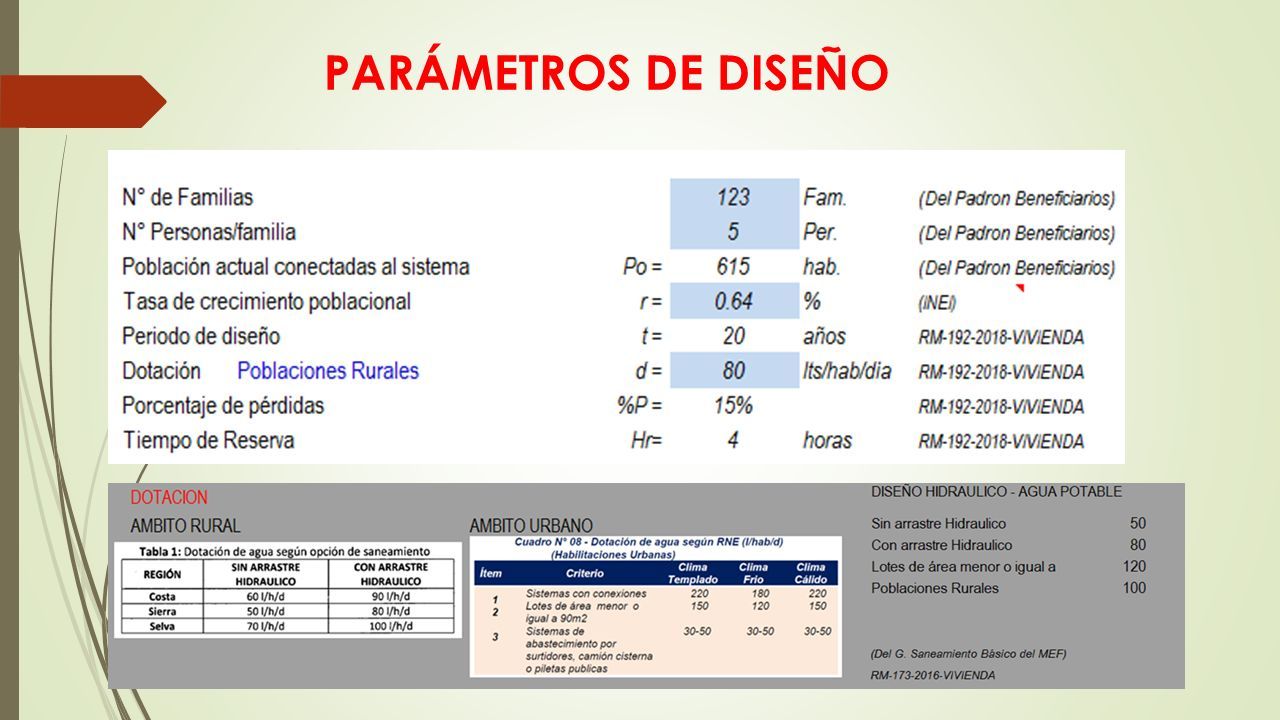

PARÁMETROS DE DISEÑO

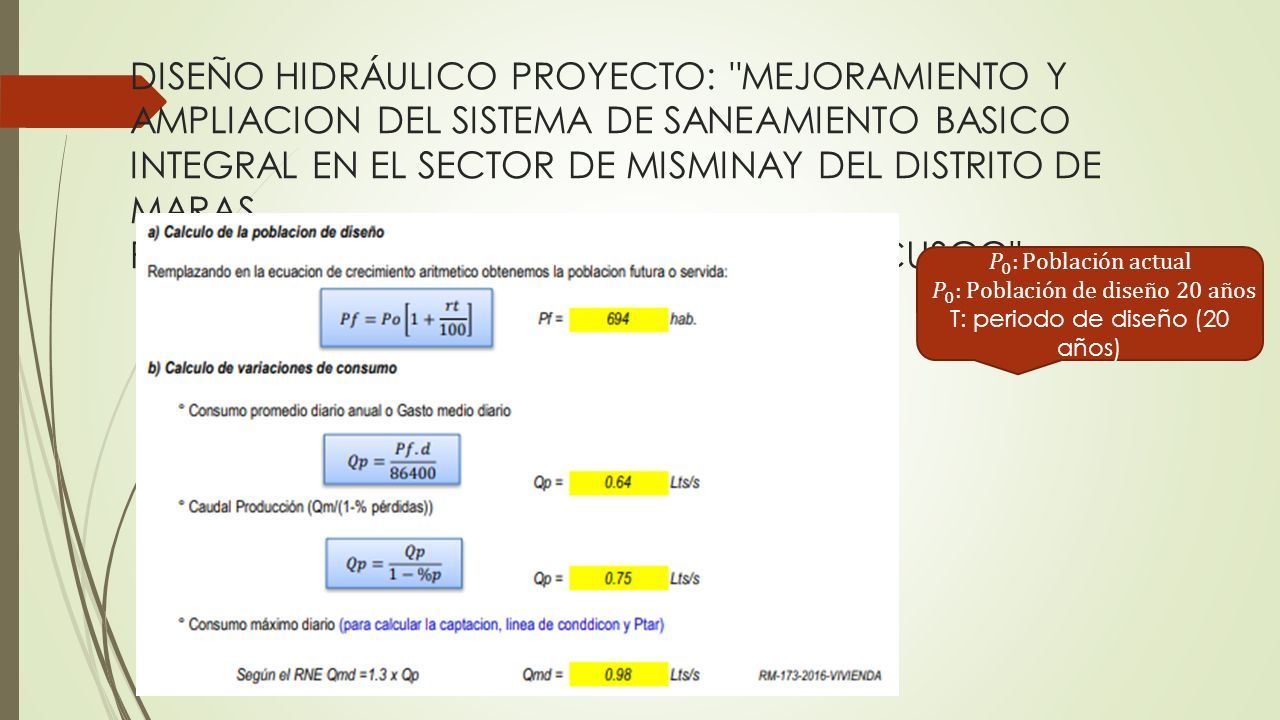

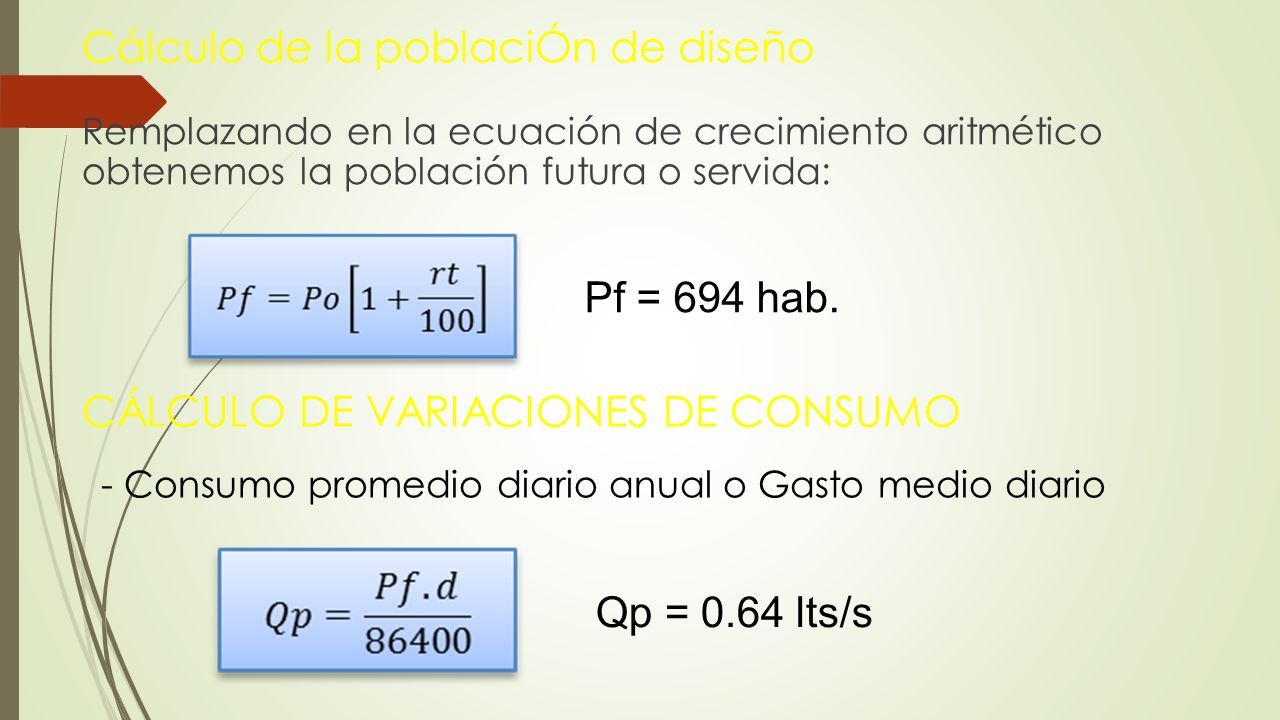

Cálculo de la poblaciÓn de diseño Remplazando en la ecuación de crecimiento aritmético obtenemos la población futura o servida: Pf = 694 hab. CÁLCULO DE VARIACIONES DE CONSUMO - Consumo promedio diario anual o Gasto medio diario Qp = 0.64 lts/s

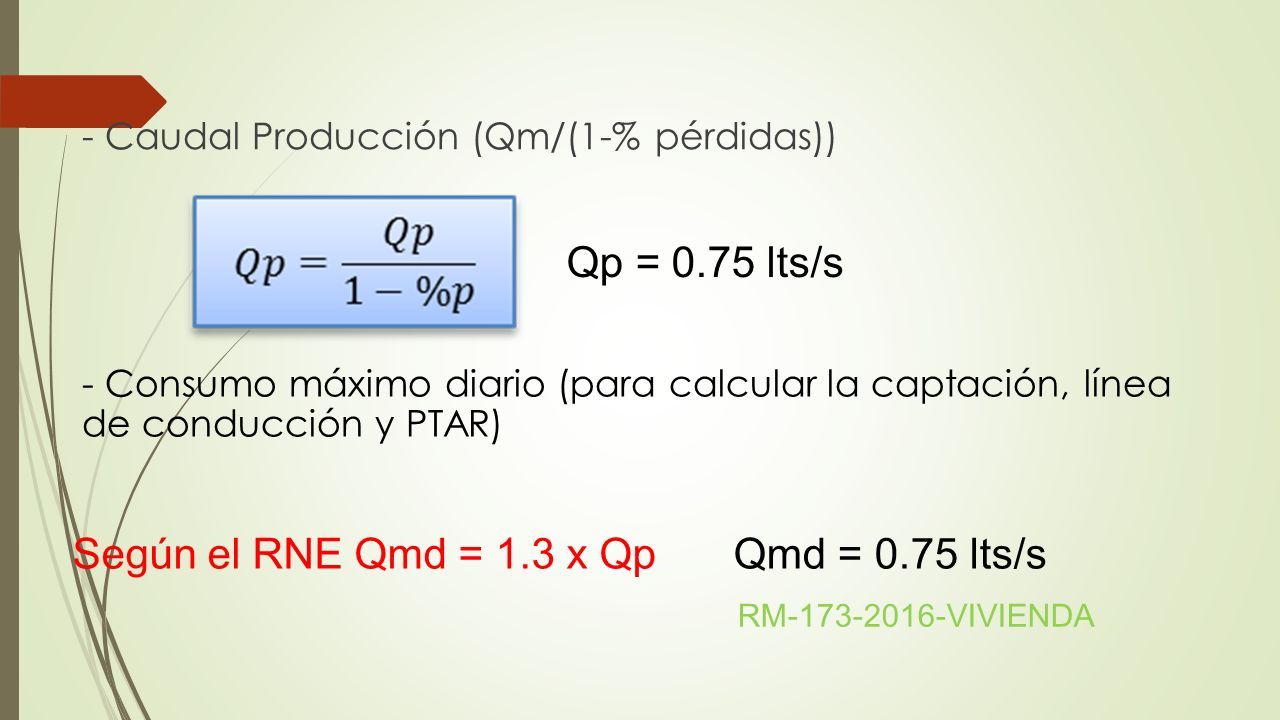

- Caudal Producción (Qm/(1-% pérdidas)) - Consumo máximo diario (para calcular la captación, línea de conducción y PTAR) Qp = 0.75 lts/s Según el RNE Qmd = 1.3 x QpQmd = 0.75 lts/s RM-173-2016-VIVIENDA

- Consumo máximo horario (ingresara mediante la línea de aducción a la red de distribución) Según el RNE Qunit = Qmh/Pf Según el RNE Qmh = 2.0x Qp Qmh = 1.50 lts/s RM-173-2016-VIVIENDA - Caudal unitario (gasto de consumo por persona) Qmh = 0.01220 lts/s (Del RNE)

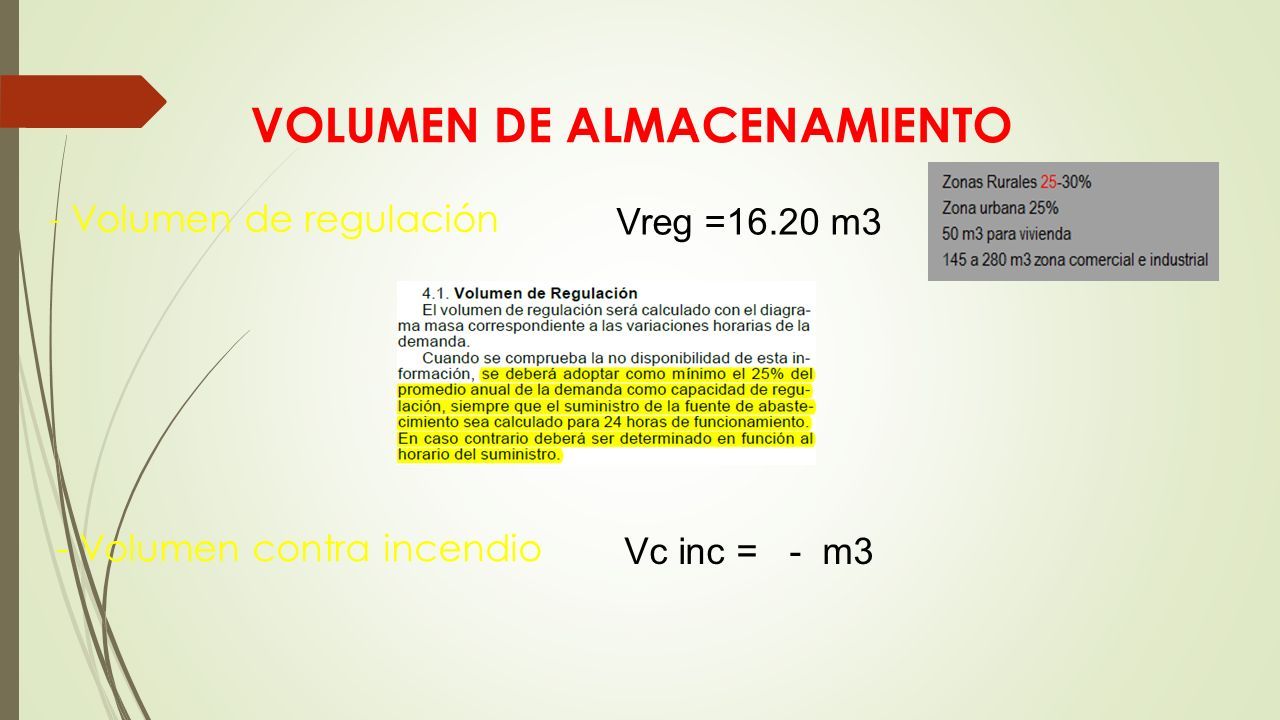

VOLUMEN DE ALMACENAMIENTO - Volumen de regulación Vreg =16.20 m3 - Volumen contra incendio Vc inc = - m3

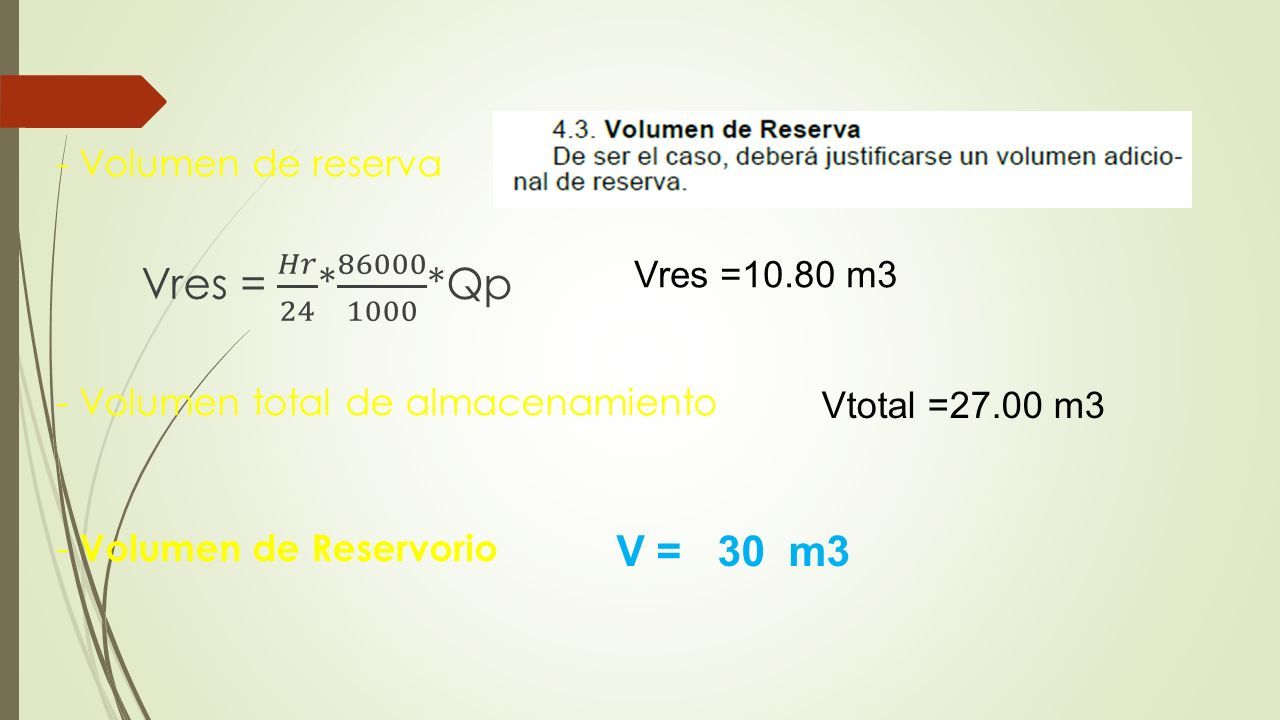

- Volumen de reserva Vres =10.80 m3 - Volumen de Reservorio V = 30 m3 - Volumen total de almacenamiento Vtotal =27.00 m3

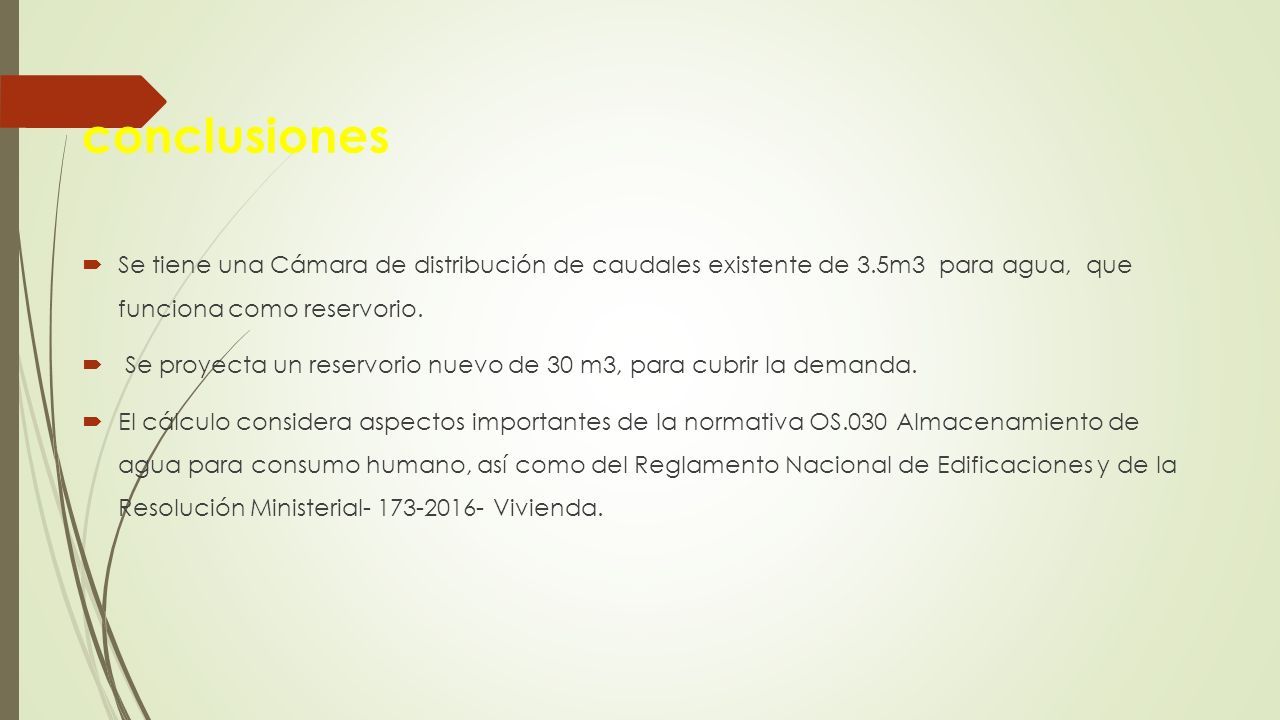

conclusiones  Se tiene una Cámara de distribución de caudales existente de 3.5m3 para agua, que funciona como reservorio.  Se proyecta un reservorio nuevo de 30 m3, para cubrir la demanda.  El cálculo considera aspectos importantes de la normativa OS.030 Almacenamiento de agua para consumo humano, así como del Reglamento Nacional de Edificaciones y de la Resolución Ministerial- 173-2016- Vivienda.

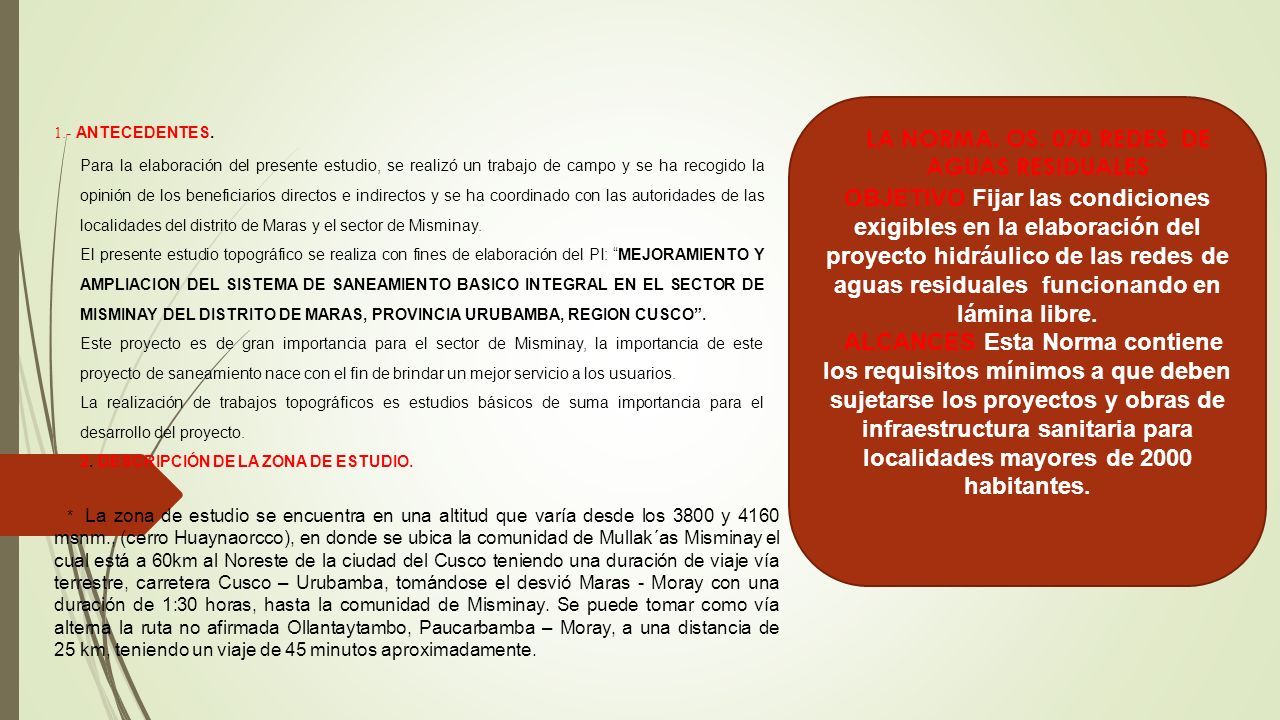

1.- ANTECEDENTES. Para la elaboración del presente estudio, se realizó un trabajo de campo y se ha recogido la opinión de los beneficiarios directos e indirectos y se ha coordinado con las autoridades de las localidades del distrito de Maras y el sector de Misminay. El presente estudio topográfico se realiza con fines de elaboración del PI: “MEJORAMIENTO Y AMPLIACION DEL SISTEMA DE SANEAMIENTO BASICO INTEGRAL EN EL SECTOR DE MISMINAY DEL DISTRITO DE MARAS, PROVINCIA URUBAMBA, REGION CUSCO”. Este proyecto es de gran importancia para el sector de Misminay, la importancia de este proyecto de saneamiento nace con el fin de brindar un mejor servicio a los usuarios. La realización de trabajos topográficos es estudios básicos de suma importancia para el desarrollo del proyecto. 2. DESCRIPCIÓN DE LA ZONA DE ESTUDIO. * La zona de estudio se encuentra en una altitud que varía desde los 3800 y 4160 msnm., (cerro Huaynaorcco), en donde se ubica la comunidad de Mullak´as Misminay el cual está a 60km al Noreste de la ciudad del Cusco teniendo una duración de viaje vía terrestre, carretera Cusco – Urubamba, tomándose el desvió Maras - Moray con una duración de 1:30 horas, hasta la comunidad de Misminay. Se puede tomar como vía alterna la ruta no afirmada Ollantaytambo, Paucarbamba – Moray, a una distancia de 25 km, teniendo un viaje de 45 minutos aproximadamente. OBJETIVO Fijar las condiciones exigibles en la elaboración del proyecto hidráulico de las redes de aguas residuales funcionando en lámina libre. ALCANCES Esta Norma contiene los requisitos mínimos a que deben sujetarse los proyectos y obras de infraestructura sanitaria para localidades mayores de 2000 habitantes. LA NORMA. OS. 070 REDES DE AGUAS RESIDUALES

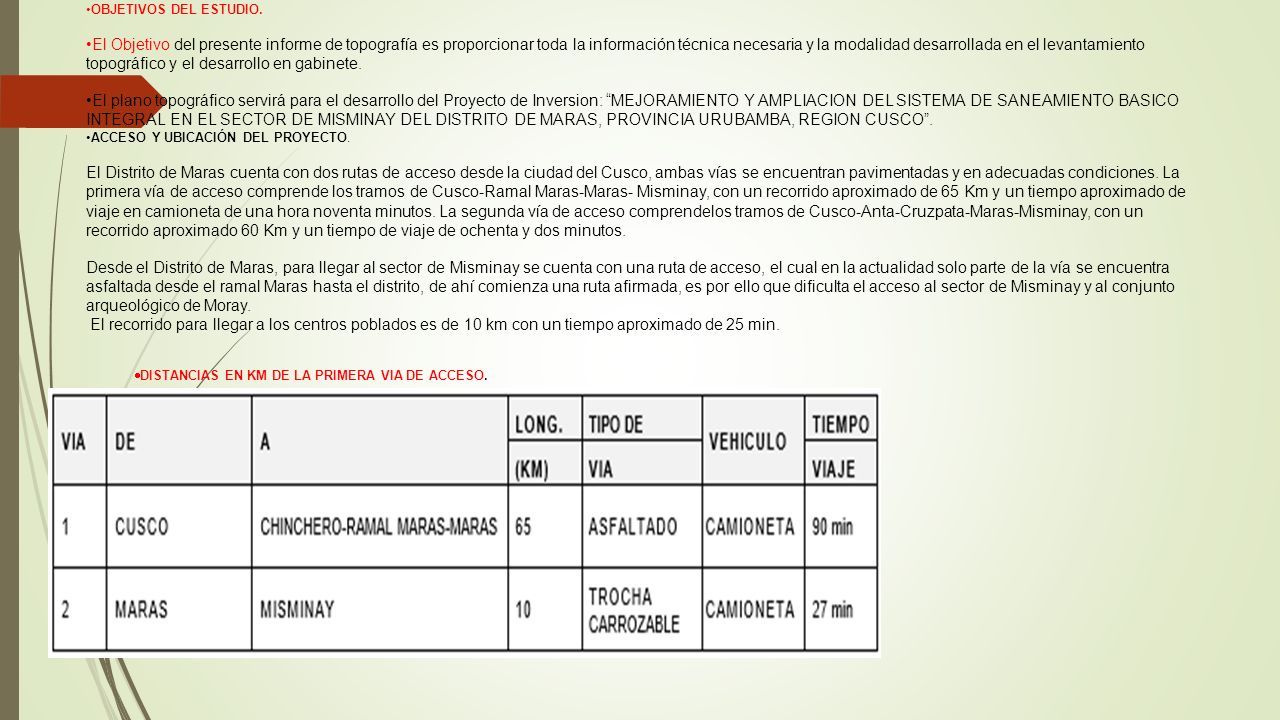

OBJETIVOS DEL ESTUDIO. El Objetivo del presente informe de topografía es proporcionar toda la información técnica necesaria y la modalidad desarrollada en el levantamiento topográfico y el desarrollo en gabinete. El plano topográfico servirá para el desarrollo del Proyecto de Inversion: “MEJORAMIENTO Y AMPLIACION DEL SISTEMA DE SANEAMIENTO BASICO INTEGRAL EN EL SECTOR DE MISMINAY DEL DISTRITO DE MARAS, PROVINCIA URUBAMBA, REGION CUSCO”. ACCESO Y UBICACIÓN DEL PROYECTO. El Distrito de Maras cuenta con dos rutas de acceso desde la ciudad del Cusco, ambas vías se encuentran pavimentadas y en adecuadas condiciones. La primera vía de acceso comprende los tramos de Cusco-Ramal Maras-Maras- Misminay, con un recorrido aproximado de 65 Km y un tiempo aproximado de viaje en camioneta de una hora noventa minutos. La segunda vía de acceso comprendelos tramos de Cusco-Anta-Cruzpata-Maras-Misminay, con un recorrido aproximado 60 Km y un tiempo de viaje de ochenta y dos minutos. Desde el Distrito de Maras, para llegar al sector de Misminay se cuenta con una ruta de acceso, el cual en la actualidad solo parte de la vía se encuentra asfaltada desde el ramal Maras hasta el distrito, de ahí comienza una ruta afirmada, es por ello que dificulta el acceso al sector de Misminay y al conjunto arqueológico de Moray. El recorrido para llegar a los centros poblados es de 10 km con un tiempo aproximado de 25 min.  DISTANCIAS EN KM DE LA PRIMERA VIA DE ACCESO.

Ubicación: El sector de Misminay, está ubicado en el distrito de Maras en la cuenca del Vilcanota, al Nor – este de la provincia de Urubamba, siendo la puerta de entrada al conjunto arqueológico de Moray y salineras.

MAPA DE MICROLOCALIZACION DEL PI

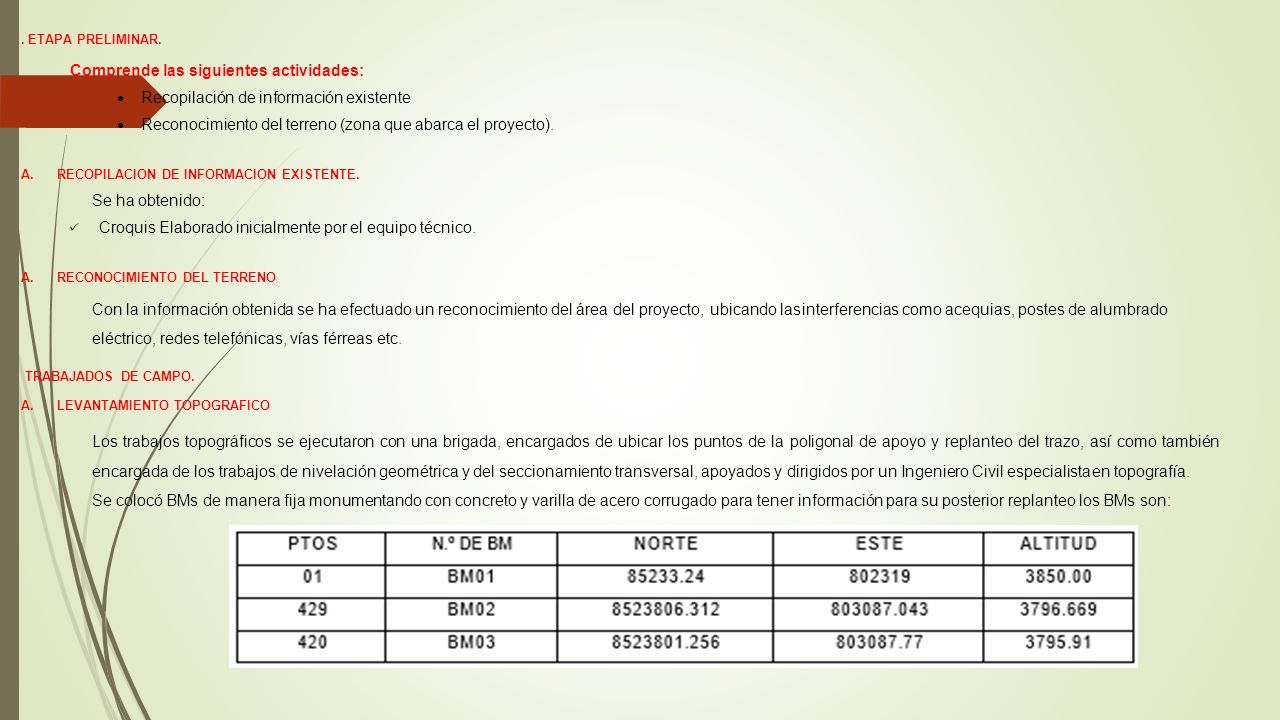

. ETAPA PRELIMINAR. Comprende las siguientes actividades:  Recopilación de información existente  Reconocimiento del terreno (zona que abarca el proyecto). A.RECOPILACION DE INFORMACION EXISTENTE. Se ha obtenido: Croquis Elaborado inicialmente por el equipo técnico. A.RECONOCIMIENTO DEL TERRENO Con la información obtenida se ha efectuado un reconocimiento del área del proyecto, ubicando las interferencias como acequias, postes de alumbrado eléctrico, redes telefónicas, vías férreas etc. TRABAJADOS DE CAMPO. A.LEVANTAMIENTO TOPOGRAFICO Los trabajos topográficos se ejecutaron con una brigada, encargados de ubicar los puntos de la poligonal de apoyo y replanteo del trazo, así como también encargada de los trabajos de nivelación geométrica y del seccionamiento transversal, apoyados y dirigidos por un Ingeniero Civil especialista en topografía. Se colocó BMs de manera fija monumentando con concreto y varilla de acero corrugado para tener información para su posterior replanteo los BMs son:

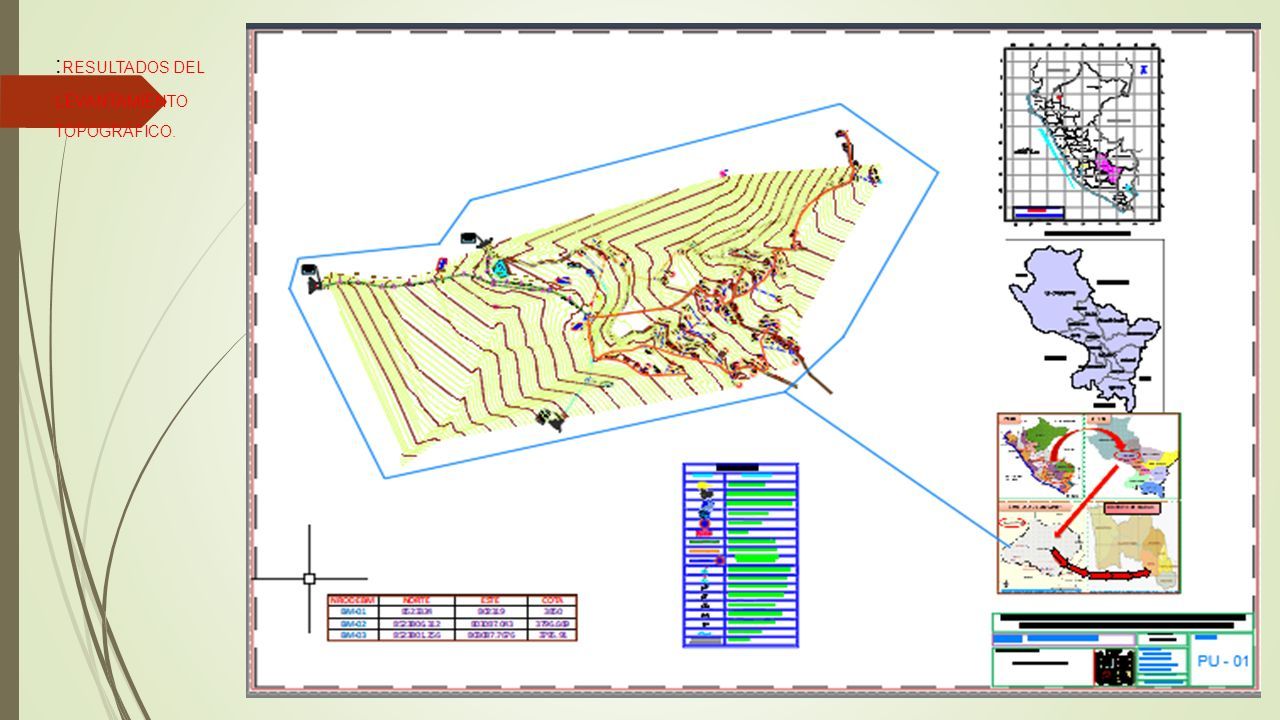

: RESULTADOS DEL LEVANTAMIENTO TOPOGRÁFICO.

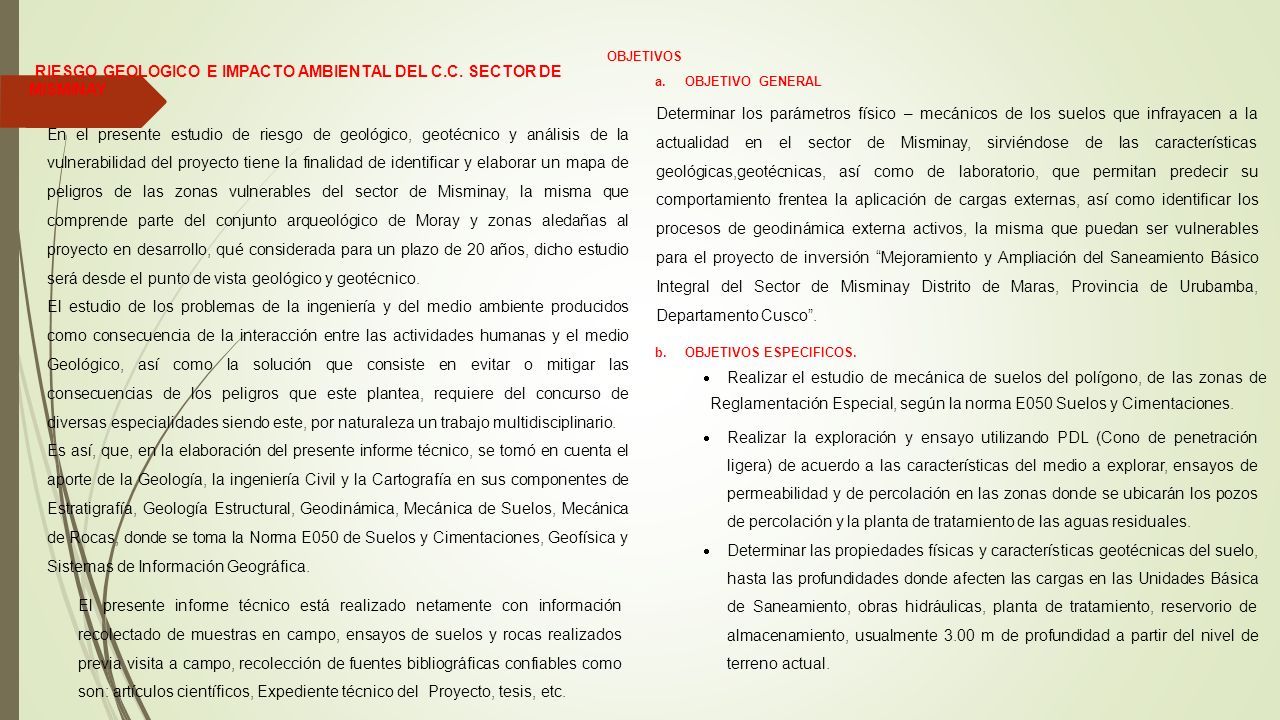

RIESGO GEOLOGICO E IMPACTO AMBIENTAL DEL C.C. SECTOR DE MISMINAY En el presente estudio de riesgo de geológico, geotécnico y análisis de la vulnerabilidad del proyecto tiene la finalidad de identificar y elaborar un mapa de peligros de las zonas vulnerables del sector de Misminay, la misma que comprende parte del conjunto arqueológico de Moray y zonas aledañas al proyecto en desarrollo, qué considerada para un plazo de 20 años, dicho estudio será desde el punto de vista geológico y geotécnico. El estudio de los problemas de la ingeniería y del medio ambiente producidos como consecuencia de la interacción entre las actividades humanas y el medio Geológico, así como la solución que consiste en evitar o mitigar las consecuencias de los peligros que este plantea, requiere del concurso de diversas especialidades siendo este, por naturaleza un trabajo multidisciplinario. Es así, que, en la elaboración del presente informe técnico, se tomó en cuenta el aporte de la Geología, la ingeniería Civil y la Cartografía en sus componentes de Estratigrafía, Geología Estructural, Geodinámica, Mecánica de Suelos, Mecánica de Rocas, donde se toma la Norma E050 de Suelos y Cimentaciones, Geofísica y Sistemas de Información Geográfica. El presente informe técnico está realizado netamente con información recolectado de muestras en campo, ensayos de suelos y rocas realizados previa visita a campo, recolección de fuentes bibliográficas confiables como son: artículos científicos, Expediente técnico del Proyecto, tesis, etc. OBJETIVOS a.OBJETIVO GENERAL Determinar los parámetros físico – mecánicos de los suelos que infrayacen a la actualidad en el sector de Misminay, sirviéndose de las características geológicas,geotécnicas, así como de laboratorio, que permitan predecir su comportamiento frentea la aplicación de cargas externas, así como identificar los procesos de geodinámica externa activos, la misma que puedan ser vulnerables para el proyecto de inversión “Mejoramiento y Ampliación del Saneamiento Básico Integral del Sector de Misminay Distrito de Maras, Provincia de Urubamba, Departamento Cusco”. b. OBJETIVOS ESPECIFICOS.  Realizar el estudio de mecánica de suelos del polígono, de las zonas de Reglamentación Especial, según la norma E050 Suelos y Cimentaciones.  Realizar la exploración y ensayo utilizando PDL (Cono de penetración ligera) de acuerdo a las características del medio a explorar, ensayos de permeabilidad y de percolación en las zonas donde se ubicarán los pozos de percolación y la planta de tratamiento de las aguas residuales.  Determinar las propiedades físicas y características geotécnicas del suelo, hasta las profundidades donde afecten las cargas en las Unidades Básica de Saneamiento, obras hidráulicas, planta de tratamiento, reservorio de almacenamiento, usualmente 3.00 m de profundidad a partir del nivel de terreno actual.

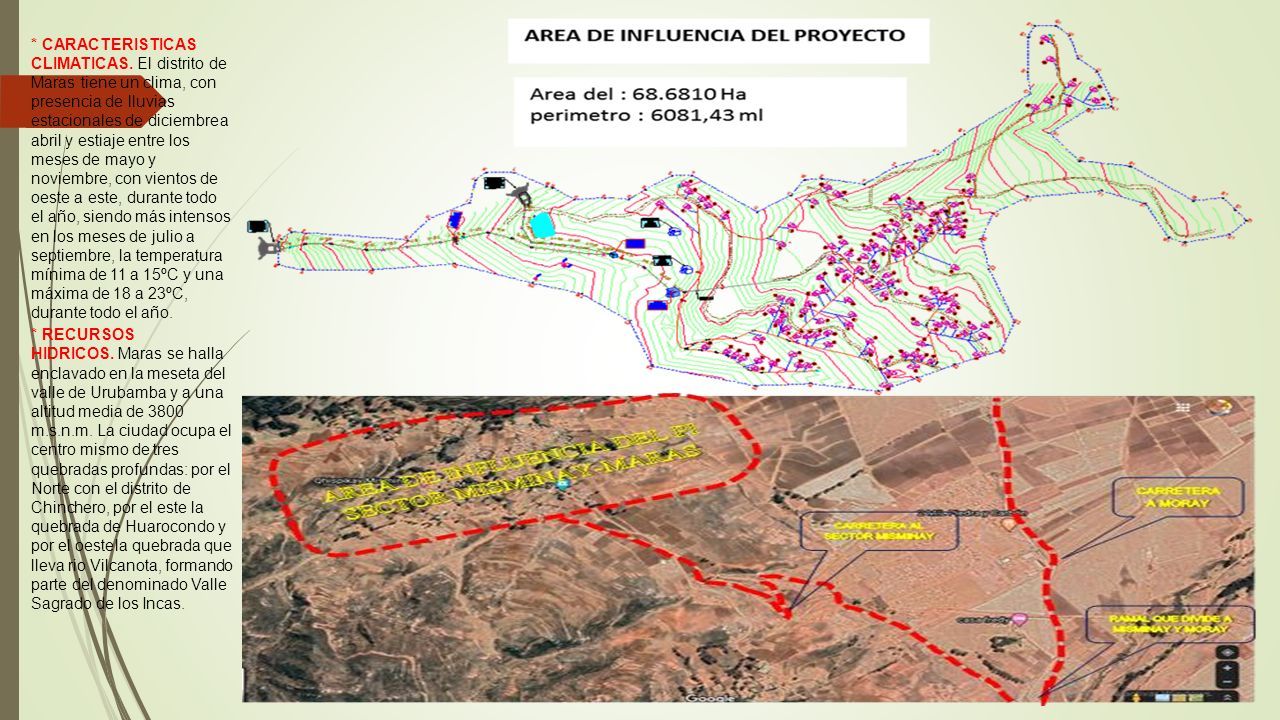

* CARACTERISTICAS CLIMATICAS. El distrito de Maras tiene un clima, con presencia de lluvias estacionales de diciembre a abril y estiaje entre los meses de mayo y noviembre, con vientos de oeste a este, durante todo el año, siendo más intensos en los meses de julio a septiembre, la temperatura mínima de 11 a 15ºC y una máxima de 18 a 23ºC, durante todo el año. * RECURSOS HIDRICOS. Maras se halla enclavado en la meseta del valle de Urubamba y a una altitud media de 3800 m.s.n.m. La ciudad ocupa el centro mismo de tres quebradas profundas: por el Norte con el distrito de Chinchero, por el este la quebrada de Huarocondo y por el oeste la quebrada que lleva rio Vilcanota, formando parte del denominado Valle Sagrado de los Incas.

N.T. E.030 Diseño Sismo Resistente del Reglamento Nacional de Edificaciones. 1964: Primer proyecto de Norma Peruana, basada en la de SEAOC (Structural Engineers Association of California). 1968: Primer Reglamento Provincial aprobado por la Comisión Técnica Municipal LIMA. Se propone al Min. Fomento y Obras Públicas se use a nivel nacional.  1970: Primera Norma Peruana de nivel nacional. Capítulo IV, RNC, “Seguridad Contra el Efecto Destructivo de los Sismos” a nivel nacional. Primera norma peruana. (Experiencias de sismos de Lima 1966-1970) N.T. E.050 Suelos y Cimentaciones, del Reglamento Nacional de Edificaciones. El objetivo de esta Norma es establecer los requisitos para la ejecución de Estudios de Mecánica de Suelos (EMS), con fines de cimentación, de edificaciones y otras obras indicadas en esta Norma SOBRE LA NORMATIVIDAD. Aportes de la norma E-030-2003 mantenidos en la E-030 - 2016  Cuantificación de irregularidades  Reducción de distorsiones admisibles  Limitación de la torsión  Incremento de intensidades a resistir  “Evitar el colapso”  Exigencia de regularidad en obras esenciales Generalidades Las estructuras especiales tales como reservorios, tanques, silos, puentes, torres de transmisión, muelles, estructuras hidráulicas, plantas nucleares y todas aquellas cuyo comportamiento difiera del de las edificaciones “se podrá usar esta Norma en lo que sea aplicable.”

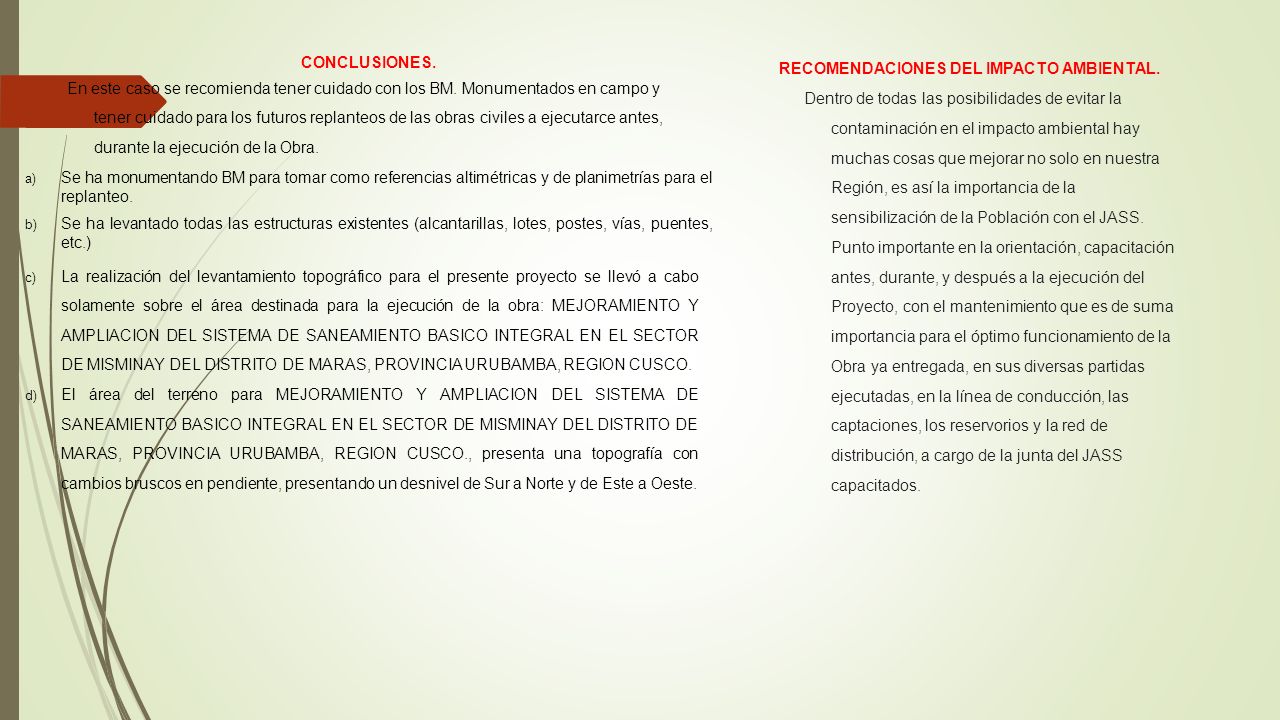

CONCLUSIONES. En este caso se recomienda tener cuidado con los BM. Monumentados en campo y tener cuidado para los futuros replanteos de las obras civiles a ejecutarce antes, durante la ejecución de la Obra. a)Se ha monumentando BM para tomar como referencias altimétricas y de planimetrías para el replanteo. b)Se ha levantado todas las estructuras existentes (alcantarillas, lotes, postes, vías, puentes, etc.) c)La realización del levantamiento topográfico para el presente proyecto se llevó a cabo solamente sobre el área destinada para la ejecución de la obra: MEJORAMIENTO Y AMPLIACION DEL SISTEMA DE SANEAMIENTO BASICO INTEGRAL EN EL SECTOR DE MISMINAY DEL DISTRITO DE MARAS, PROVINCIA URUBAMBA, REGION CUSCO. d)El área del terreno para MEJORAMIENTO Y AMPLIACION DEL SISTEMA DE SANEAMIENTO BASICO INTEGRAL EN EL SECTOR DE MISMINAY DEL DISTRITO DE MARAS, PROVINCIA URUBAMBA, REGION CUSCO., presenta una topografía con cambios bruscos en pendiente, presentando un desnivel de Sur a Norte y de Este a Oeste. RECOMENDACIONES DEL IMPACTO AMBIENTAL. Dentro de todas las posibilidades de evitar la contaminación en el impacto ambiental hay muchas cosas que mejorar no solo en nuestra Región, es así la importancia de la sensibilización de la Población con el JASS. Punto importante en la orientación, capacitación antes, durante, y después a la ejecución del Proyecto, con el mantenimiento que es de suma importancia para el óptimo funcionamiento de la Obra ya entregada, en sus diversas partidas ejecutadas, en la línea de conducción, las captaciones, los reservorios y la red de distribución, a cargo de la junta del JASS capacitados.

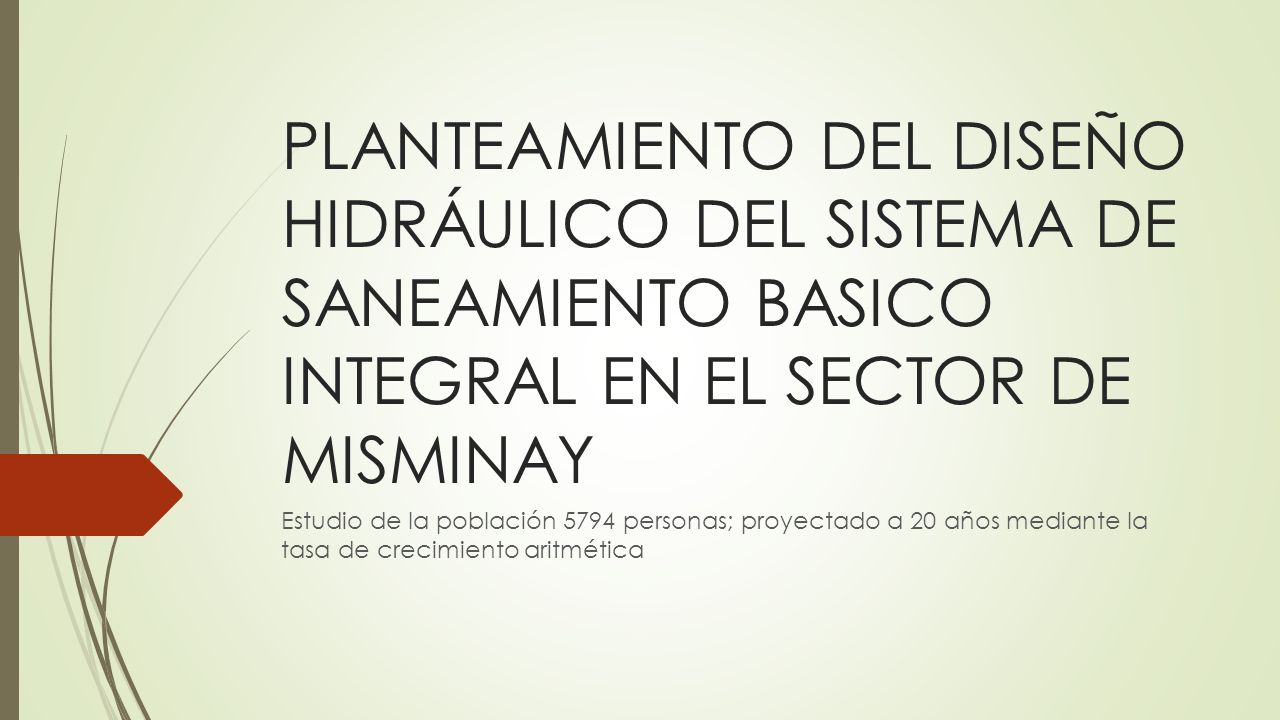

PLANTEAMIENTO DEL DISEÑO HIDRÁULICO DEL SISTEMA DE SANEAMIENTO BASICO INTEGRAL EN EL SECTOR DE MISMINAY Estudio de la población 5794 personas; proyectado a 20 años mediante la tasa de crecimiento aritmética

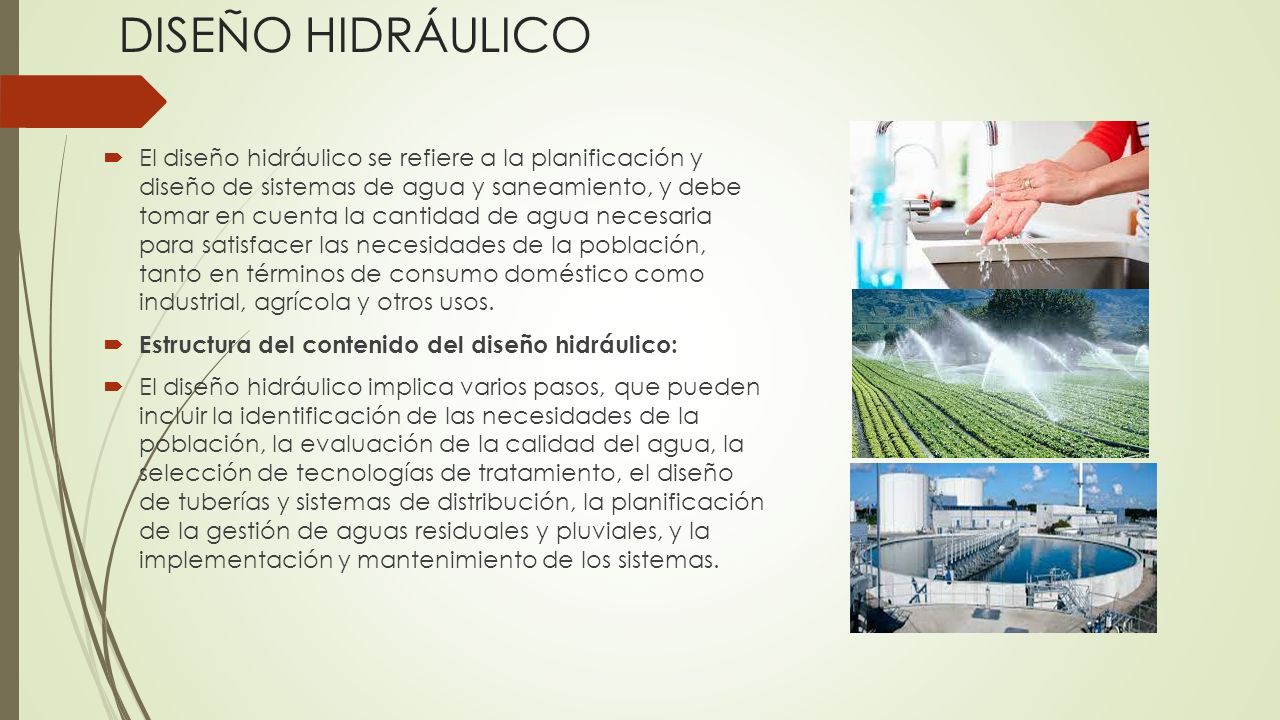

DISEÑO HIDRÁULICO  El diseño hidráulico se refiere a la planificación y diseño de sistemas de agua y saneamiento, y debe tomar en cuenta la cantidad de agua necesaria para satisfacer las necesidades de la población, tanto en términos de consumo doméstico como industrial, agrícola y otros usos.  Estructura del contenido del diseño hidráulico:  El diseño hidráulico implica varios pasos, que pueden incluir la identificación de las necesidades de la población, la evaluación de la calidad del agua, la selección de tecnologías de tratamiento, el diseño de tuberías y sistemas de distribución, la planificación de la gestión de aguas residuales y pluviales, y la implementación y mantenimiento de los sistemas.

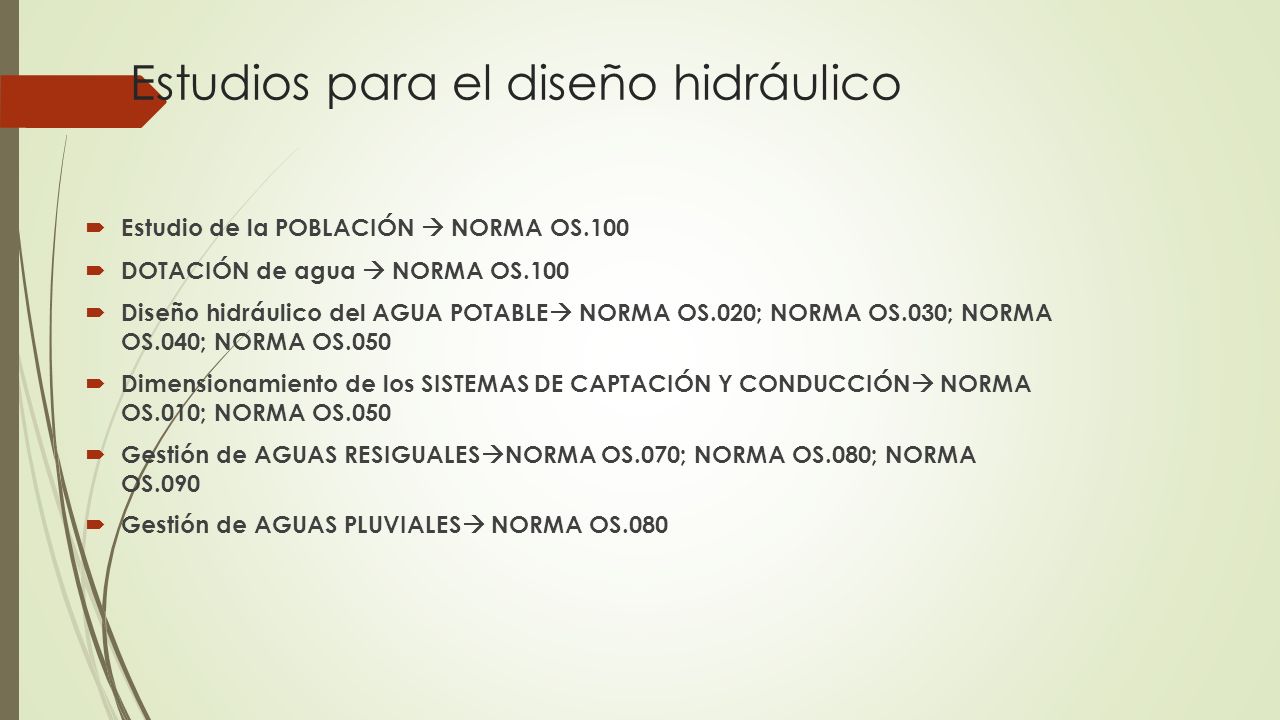

Estudios para el diseño hidráulico  Estudio de la POBLACIÓN  NORMA OS.100  DOTACIÓN de agua  NORMA OS.100  Diseño hidráulico del AGUA POTABLE  NORMA OS.020; NORMA OS.030; NORMA OS.040; NORMA OS.050  Dimensionamiento de los SISTEMAS DE CAPTACIÓN Y CONDUCCIÓN  NORMA OS.010; NORMA OS.050  Gestión de AGUAS RESIGUALES  NORMA OS.070; NORMA OS.080; NORMA OS.090  Gestión de AGUAS PLUVIALES  NORMA OS.080

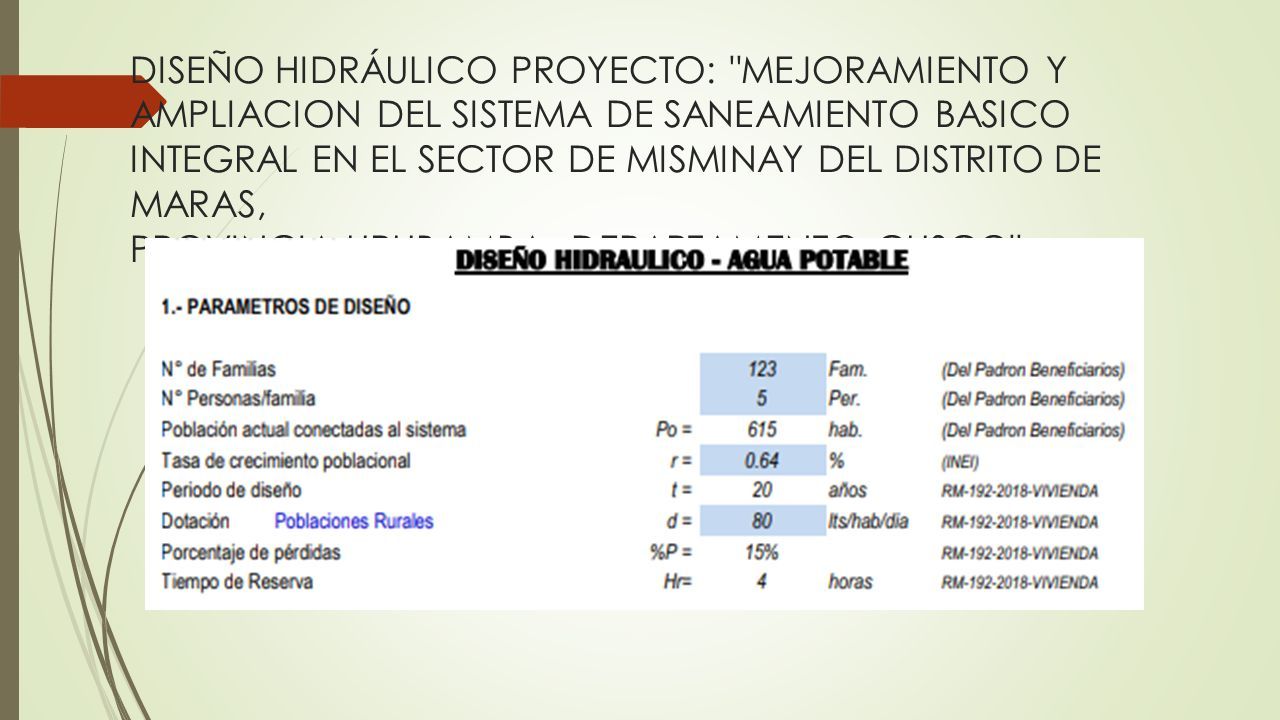

DISEÑO HIDRÁULICO PROYECTO: "MEJORAMIENTO Y AMPLIACION DEL SISTEMA DE SANEAMIENTO BASICO INTEGRAL EN EL SECTOR DE MISMINAY DEL DISTRITO DE MARAS, PROVINCIA URUBAMBA, DEPARTAMENTO CUSCO"

INDICE 1.DISEÑO DE POBLACIÓN 2.SELECCIÓN DE DOTACIÓN 3.CALCULO DE AGUA MÁXIMO DIARIO Y MÁXIMO HORARIO 4.DISEÑO DE CAPTACION 5.DISEÑO HIDRÁULICO.
