Cisco Cisco 850 Series and Cisco 870 Series Access Routers Cabling and Setup Quick Start Guide - Cisco 850 Series and Cisco 870 Series Access Routers.

Presentación del tema: "Cisco Cisco 850 Series and Cisco 870 Series Access Routers Cabling and Setup Quick Start Guide - Cisco 850 Series and Cisco 870 Series Access Routers."— Transcripción de la presentación:

1

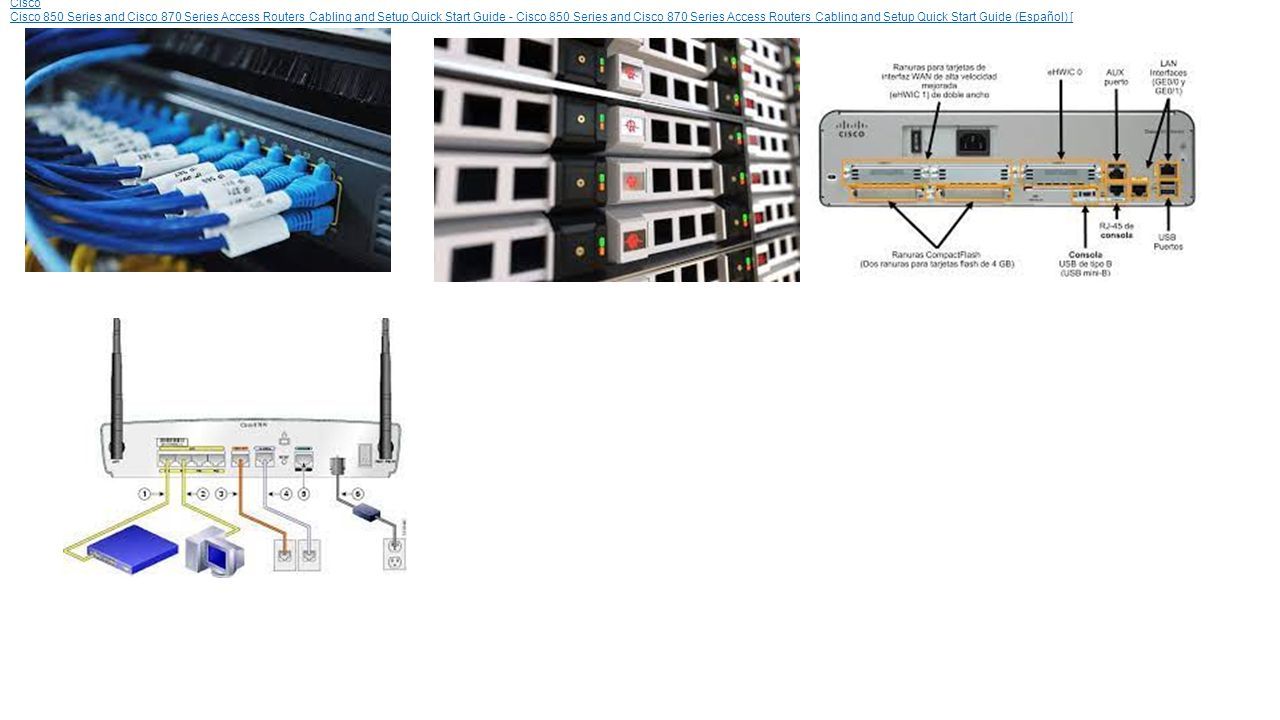

2 Cisco Cisco 850 Series and Cisco 870 Series Access Routers Cabling and Setup Quick Start Guide - Cisco 850 Series and Cisco 870 Series Access Routers Cabling and Setup Quick Start Guide (Español) [

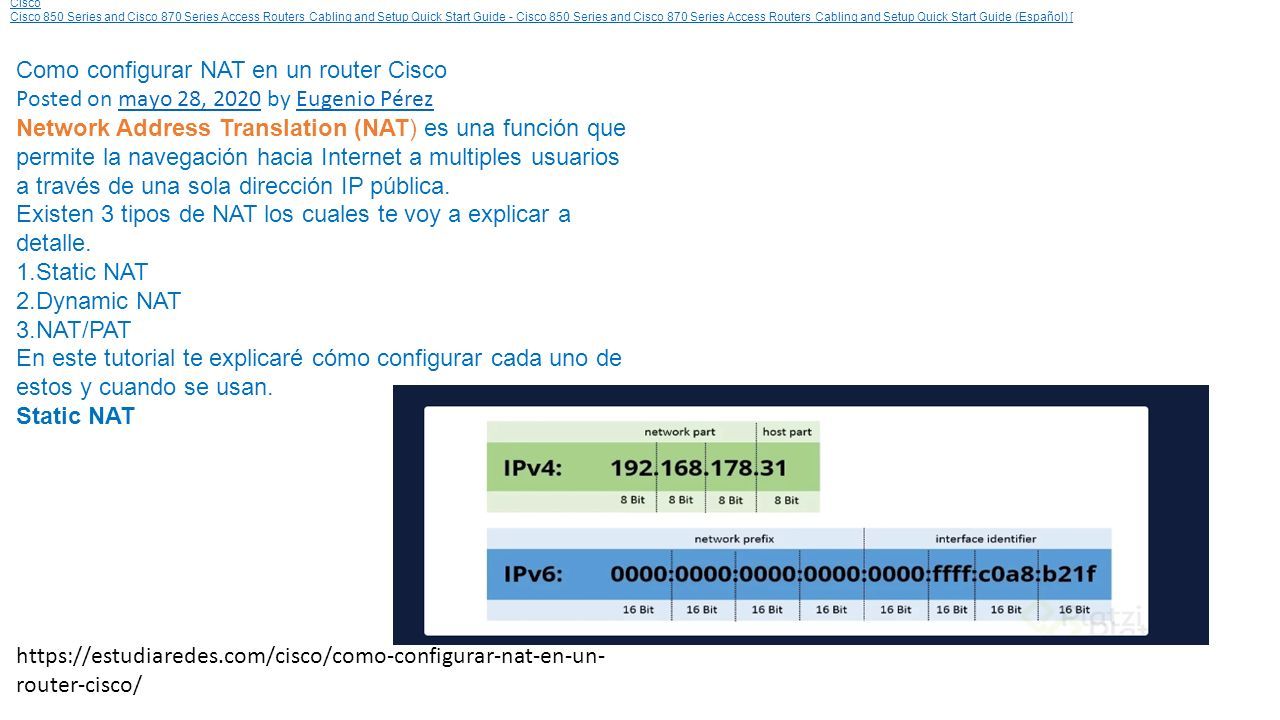

3 Cisco Cisco 850 Series and Cisco 870 Series Access Routers Cabling and Setup Quick Start Guide - Cisco 850 Series and Cisco 870 Series Access Routers Cabling and Setup Quick Start Guide (Español) [ Como configurar NAT en un router Cisco Posted on mayo 28, 2020 by Eugenio Pérezmayo 28, 2020Eugenio Pérez Network Address Translation (NAT) es una función que permite la navegación hacia Internet a multiples usuarios a través de una sola dirección IP pública. Existen 3 tipos de NAT los cuales te voy a explicar a detalle. 1.Static NAT 2.Dynamic NAT 3.NAT/PAT En este tutorial te explicaré cómo configurar cada uno de estos y cuando se usan. Static NAT https://estudiaredes.com/cisco/como-configurar-nat-en-un- router-cisco/

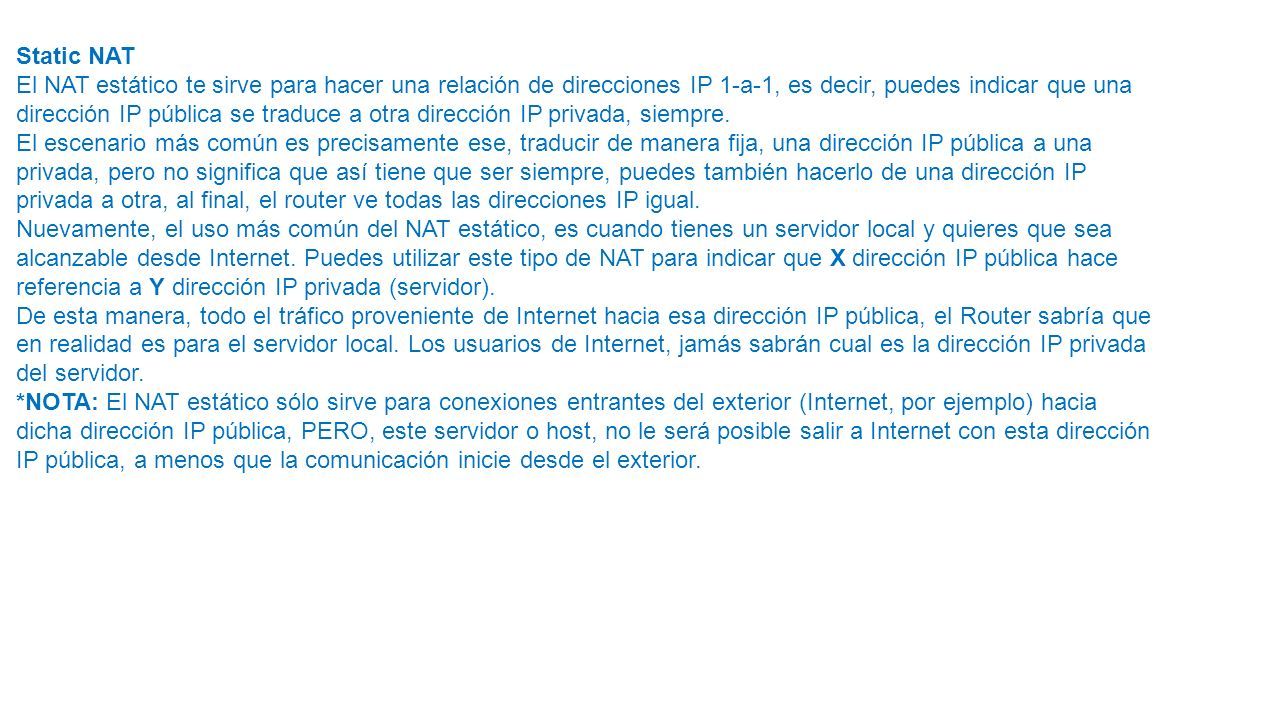

4 Static NAT El NAT estático te sirve para hacer una relación de direcciones IP 1-a-1, es decir, puedes indicar que una dirección IP pública se traduce a otra dirección IP privada, siempre. El escenario más común es precisamente ese, traducir de manera fija, una dirección IP pública a una privada, pero no significa que así tiene que ser siempre, puedes también hacerlo de una dirección IP privada a otra, al final, el router ve todas las direcciones IP igual. Nuevamente, el uso más común del NAT estático, es cuando tienes un servidor local y quieres que sea alcanzable desde Internet. Puedes utilizar este tipo de NAT para indicar que X dirección IP pública hace referencia a Y dirección IP privada (servidor). De esta manera, todo el tráfico proveniente de Internet hacia esa dirección IP pública, el Router sabría que en realidad es para el servidor local. Los usuarios de Internet, jamás sabrán cual es la dirección IP privada del servidor. *NOTA: El NAT estático sólo sirve para conexiones entrantes del exterior (Internet, por ejemplo) hacia dicha dirección IP pública, PERO, este servidor o host, no le será posible salir a Internet con esta dirección IP pública, a menos que la comunicación inicie desde el exterior.

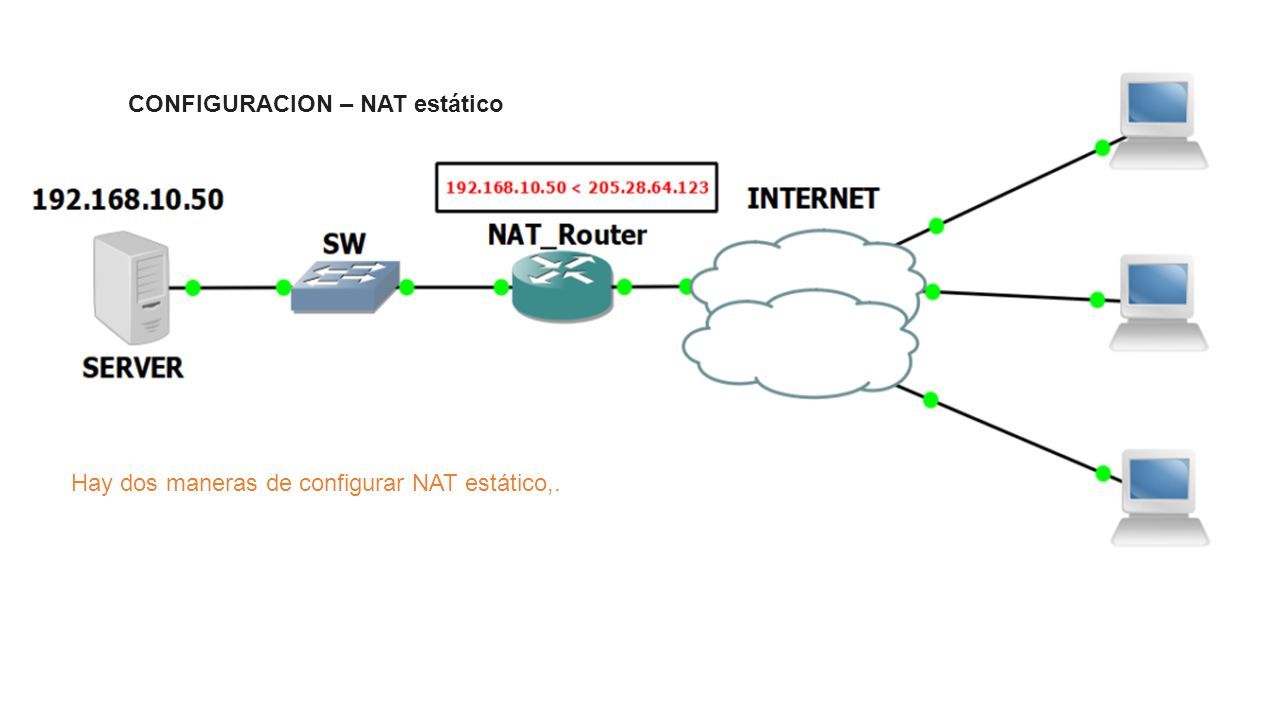

5 CONFIGURACION – NAT estático Hay dos maneras de configurar NAT estático,.

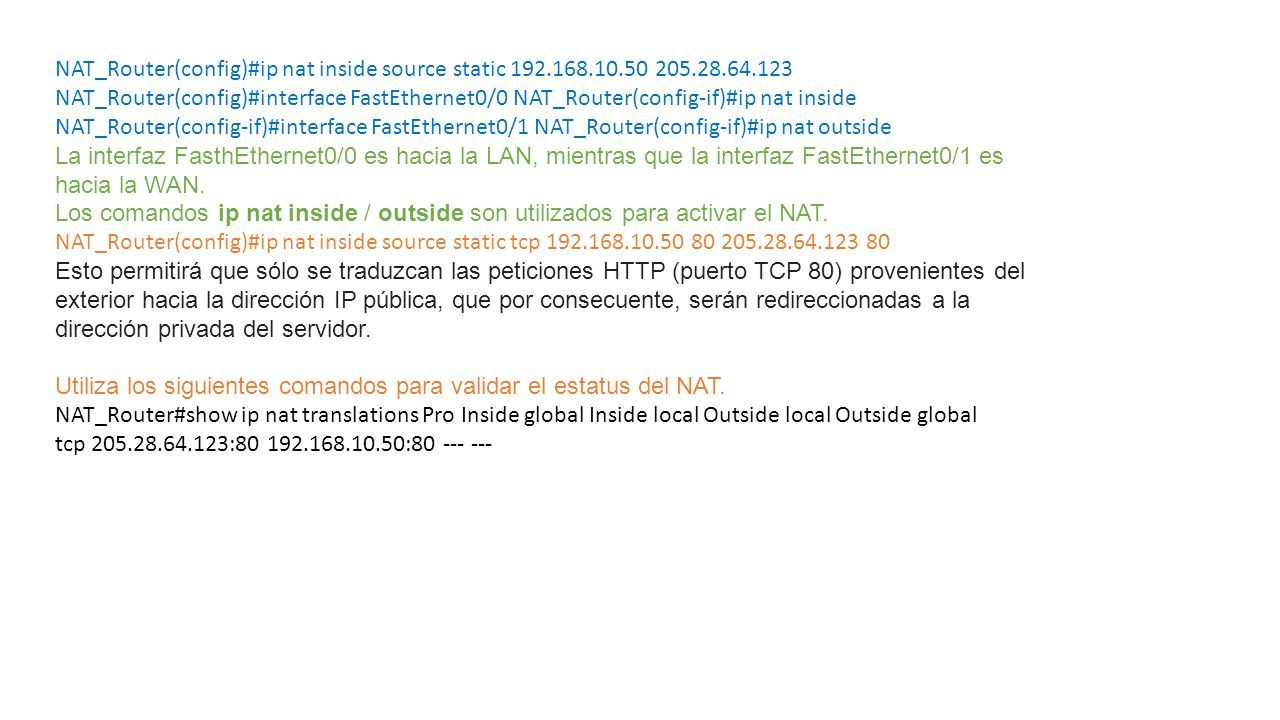

6 NAT_Router(config)#ip nat inside source static 192.168.10.50 205.28.64.123 NAT_Router(config)#interface FastEthernet0/0 NAT_Router(config-if)#ip nat inside NAT_Router(config-if)#interface FastEthernet0/1 NAT_Router(config-if)#ip nat outside La interfaz FasthEthernet0/0 es hacia la LAN, mientras que la interfaz FastEthernet0/1 es hacia la WAN. Los comandos ip nat inside / outside son utilizados para activar el NAT. NAT_Router(config)#ip nat inside source static tcp 192.168.10.50 80 205.28.64.123 80 Esto permitirá que sólo se traduzcan las peticiones HTTP (puerto TCP 80) provenientes del exterior hacia la dirección IP pública, que por consecuente, serán redireccionadas a la dirección privada del servidor. Utiliza los siguientes comandos para validar el estatus del NAT. NAT_Router#show ip nat translations Pro Inside global Inside local Outside local Outside global tcp 205.28.64.123:80 192.168.10.50:80 --- ---

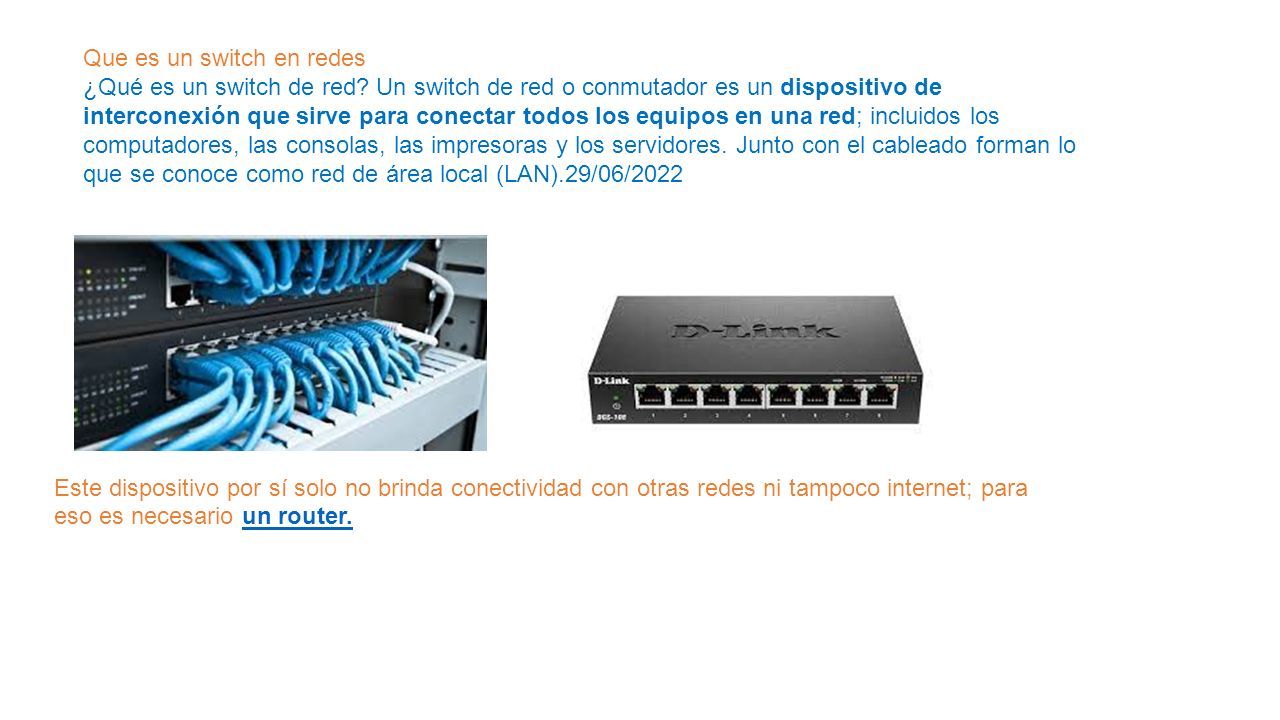

7 Que es un switch en redes ¿Qué es un switch de red? Un switch de red o conmutador es un dispositivo de interconexión que sirve para conectar todos los equipos en una red; incluidos los computadores, las consolas, las impresoras y los servidores. Junto con el cableado forman lo que se conoce como red de área local (LAN).29/06/2022 Este dispositivo por sí solo no brinda conectividad con otras redes ni tampoco internet; para eso es necesario un router.un router.

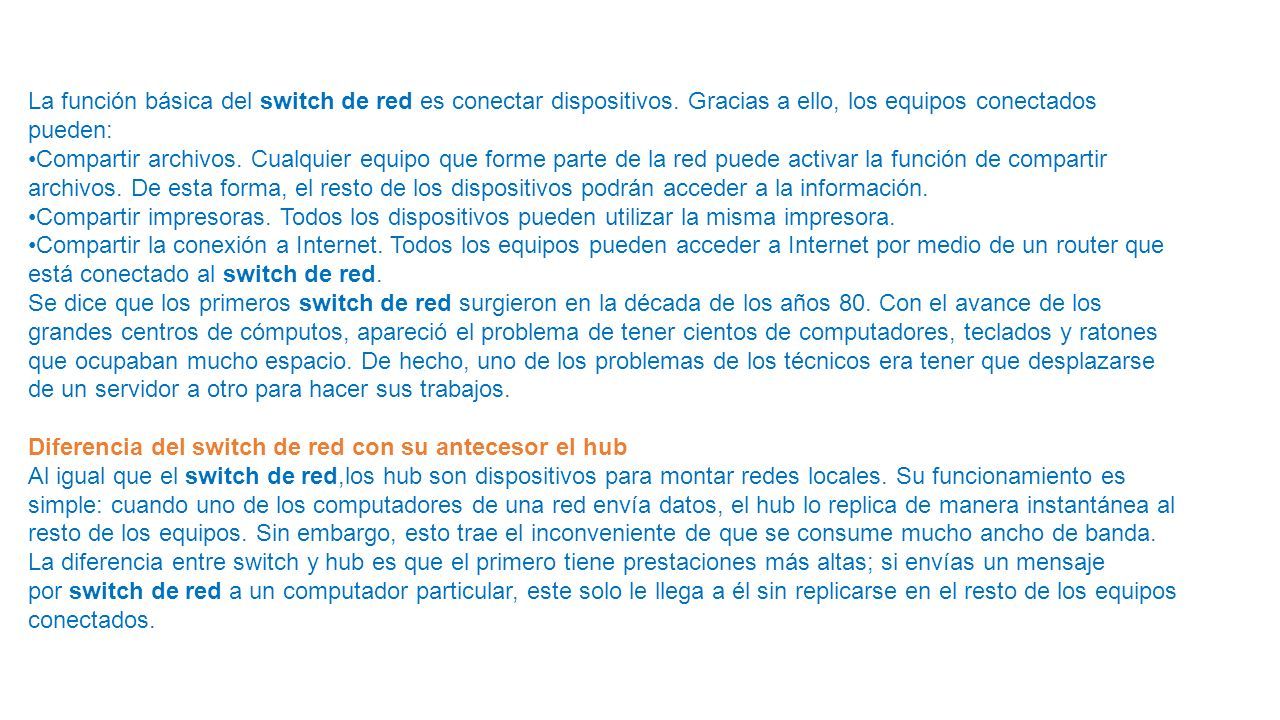

8 La función básica del switch de red es conectar dispositivos. Gracias a ello, los equipos conectados pueden: Compartir archivos. Cualquier equipo que forme parte de la red puede activar la función de compartir archivos. De esta forma, el resto de los dispositivos podrán acceder a la información. Compartir impresoras. Todos los dispositivos pueden utilizar la misma impresora. Compartir la conexión a Internet. Todos los equipos pueden acceder a Internet por medio de un router que está conectado al switch de red. Se dice que los primeros switch de red surgieron en la década de los años 80. Con el avance de los grandes centros de cómputos, apareció el problema de tener cientos de computadores, teclados y ratones que ocupaban mucho espacio. De hecho, uno de los problemas de los técnicos era tener que desplazarse de un servidor a otro para hacer sus trabajos. Diferencia del switch de red con su antecesor el hub Al igual que el switch de red,los hub son dispositivos para montar redes locales. Su funcionamiento es simple: cuando uno de los computadores de una red envía datos, el hub lo replica de manera instantánea al resto de los equipos. Sin embargo, esto trae el inconveniente de que se consume mucho ancho de banda. La diferencia entre switch y hub es que el primero tiene prestaciones más altas; si envías un mensaje por switch de red a un computador particular, este solo le llega a él sin replicarse en el resto de los equipos conectados.

9

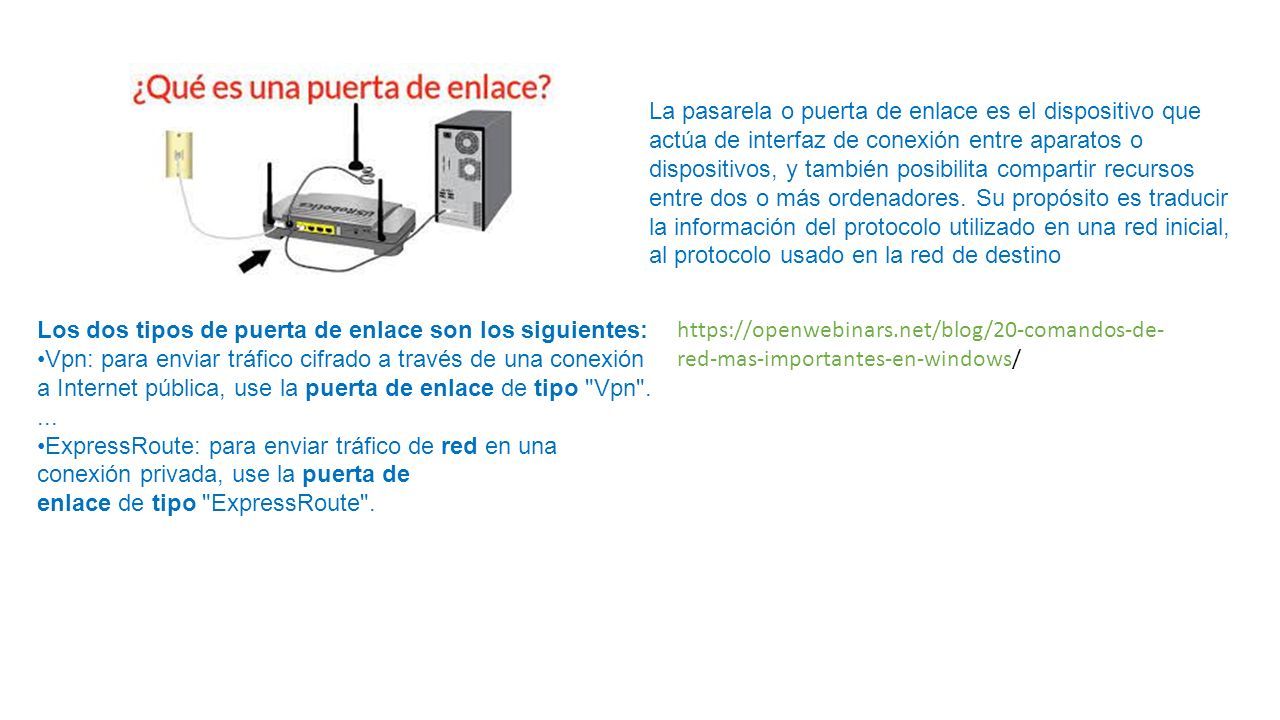

10 La pasarela o puerta de enlace es el dispositivo que actúa de interfaz de conexión entre aparatos o dispositivos, y también posibilita compartir recursos entre dos o más ordenadores. Su propósito es traducir la información del protocolo utilizado en una red inicial, al protocolo usado en la red de destino Los dos tipos de puerta de enlace son los siguientes: Vpn: para enviar tráfico cifrado a través de una conexión a Internet pública, use la puerta de enlace de tipo "Vpn".... ExpressRoute: para enviar tráfico de red en una conexión privada, use la puerta de enlace de tipo "ExpressRoute". https://openwebinars.net/blog/20-comandos-de- red-mas-importantes-en-windows/

11

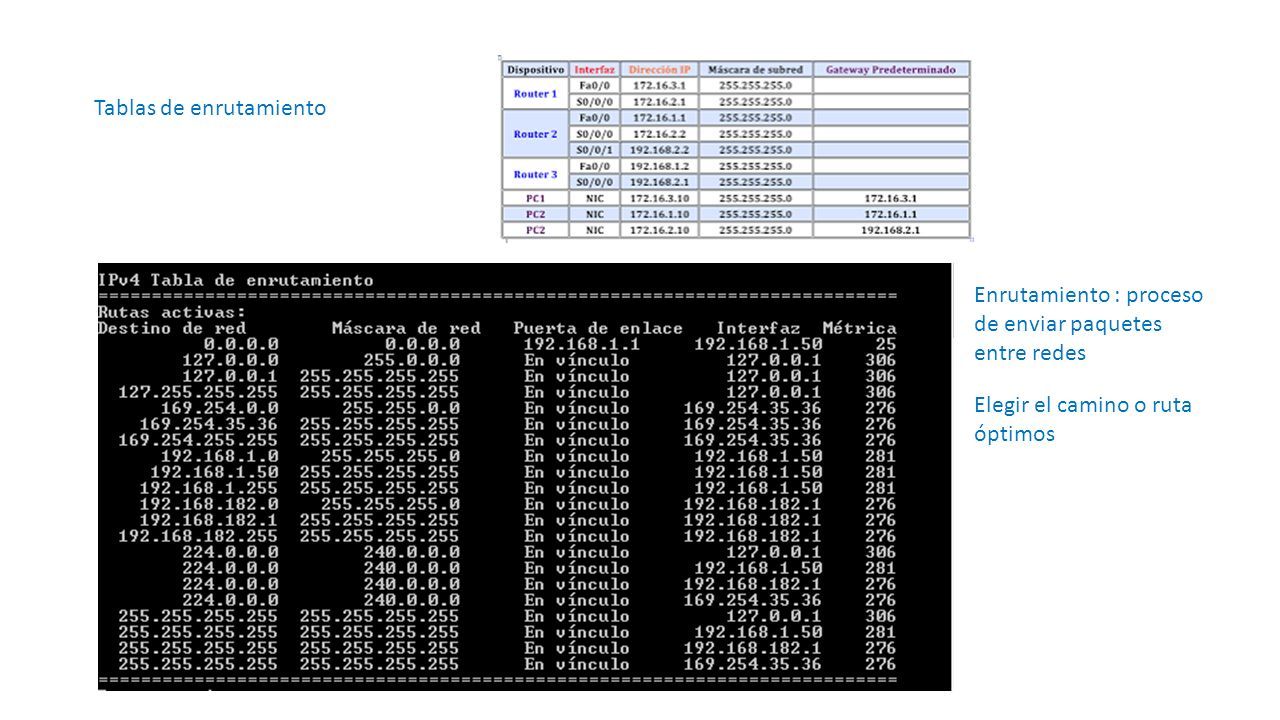

12 Tablas de enrutamiento Enrutamiento : proceso de enviar paquetes entre redes Elegir el camino o ruta óptimos

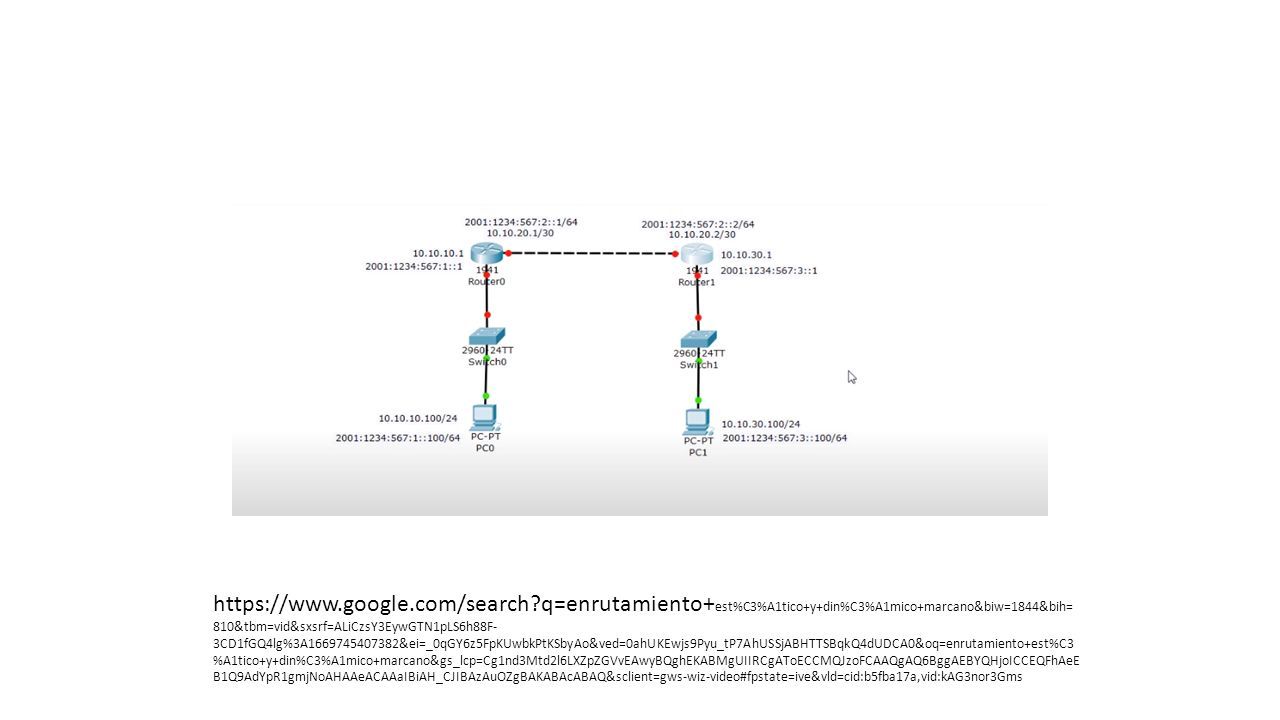

13 https://www.google.com/search?q=enrutamiento+ est%C3%A1tico+y+din%C3%A1mico+marcano&biw=1844&bih= 810&tbm=vid&sxsrf=ALiCzsY3EywGTN1pLS6h88F- 3CD1fGQ4lg%3A1669745407382&ei=_0qGY6z5FpKUwbkPtKSbyAo&ved=0ahUKEwjs9Pyu_tP7AhUSSjABHTTSBqkQ4dUDCA0&oq=enrutamiento+est%C3 %A1tico+y+din%C3%A1mico+marcano&gs_lcp=Cg1nd3Mtd2l6LXZpZGVvEAwyBQghEKABMgUIIRCgAToECCMQJzoFCAAQgAQ6BggAEBYQHjoICCEQFhAeE B1Q9AdYpR1gmjNoAHAAeACAAaIBiAH_CJIBAzAuOZgBAKABAcABAQ&sclient=gws-wiz-video#fpstate=ive&vld=cid:b5fba17a,vid:kAG3nor3Gms

14

15

16

17

18

19

20

21

22
