1 ÓPTICA FISICA MR. DANTE WILLIAM MEDINA SANTILLANA

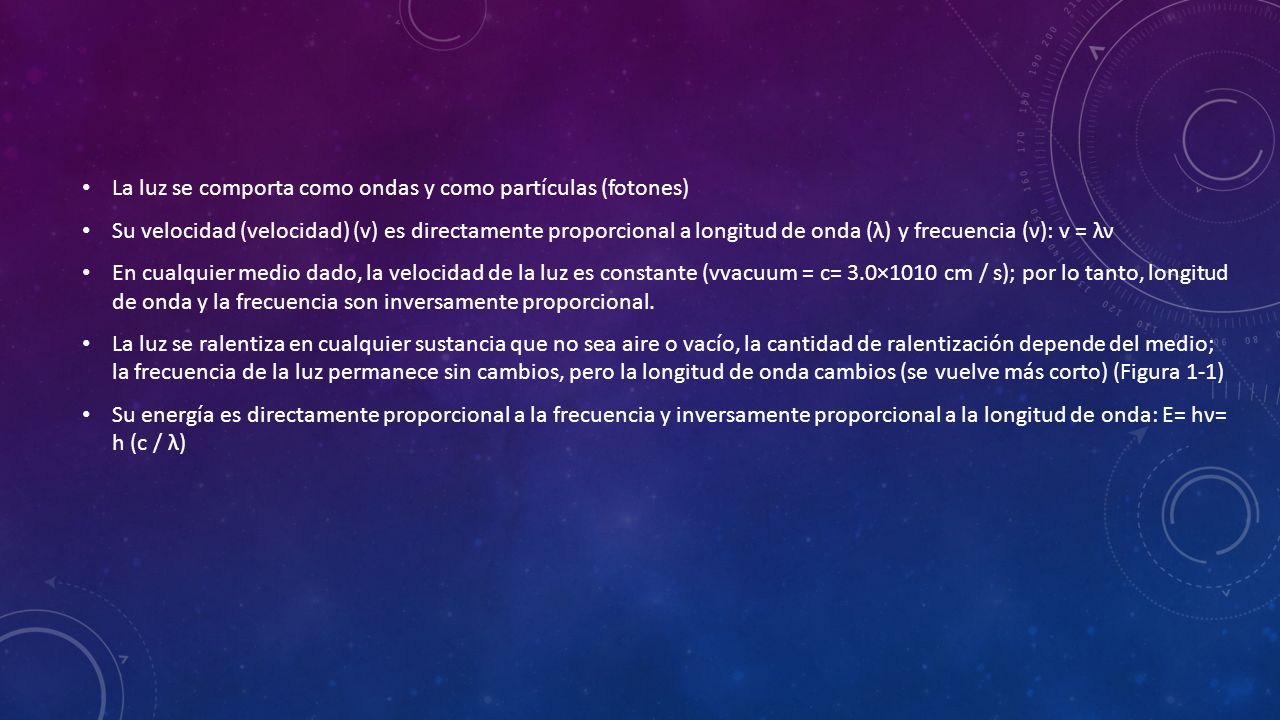

2 La luz se comporta como ondas y como partículas (fotones) Su velocidad (velocidad) (v) es directamente proporcional a longitud de onda (λ) y frecuencia (ν): v = λν En cualquier medio dado, la velocidad de la luz es constante (vvacuum = c= 3.0×1010 cm / s); por lo tanto, longitud de onda y la frecuencia son inversamente proporcional. La luz se ralentiza en cualquier sustancia que no sea aire o vacío, la cantidad de ralentización depende del medio; la frecuencia de la luz permanece sin cambios, pero la longitud de onda cambios (se vuelve más corto) (Figura 1-1) Su energía es directamente proporcional a la frecuencia y inversamente proporcional a la longitud de onda: E= hν= h (c / λ)

3

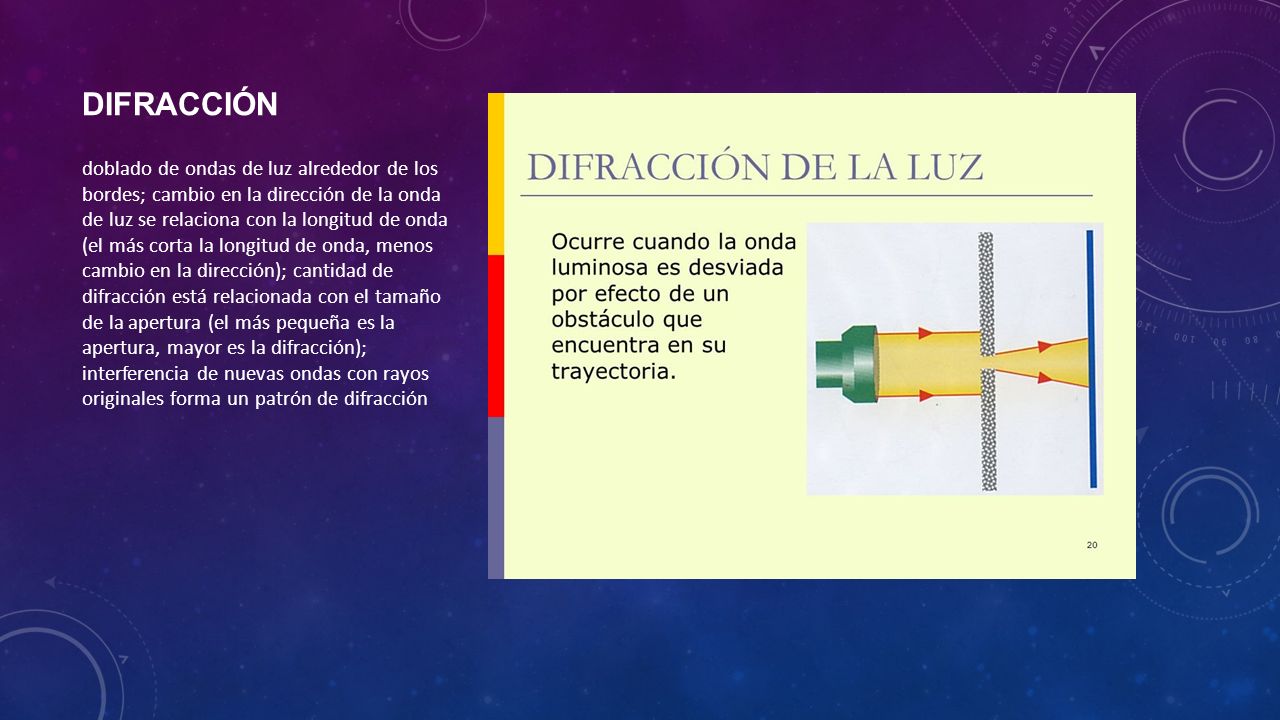

4 DIFRACCIÓN doblado de ondas de luz alrededor de los bordes; cambio en la dirección de la onda de luz se relaciona con la longitud de onda (el más corta la longitud de onda, menos cambio en la dirección); cantidad de difracción está relacionada con el tamaño de la apertura (el más pequeña es la apertura, mayor es la difracción); interferencia de nuevas ondas con rayos originales forma un patrón de difracción

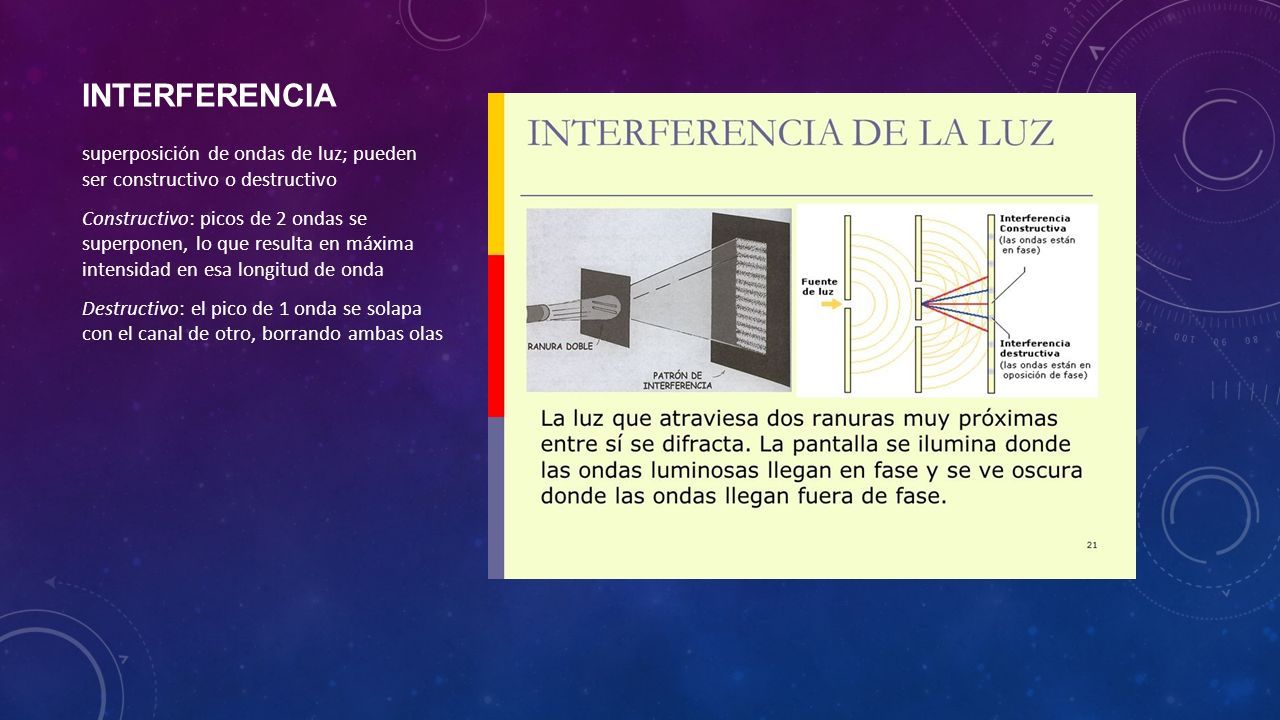

5 INTERFERENCIA superposición de ondas de luz; pueden ser constructivo o destructivo Constructivo: picos de 2 ondas se superponen, lo que resulta en máxima intensidad en esa longitud de onda Destructivo: el pico de 1 onda se solapa con el canal de otro, borrando ambas olas

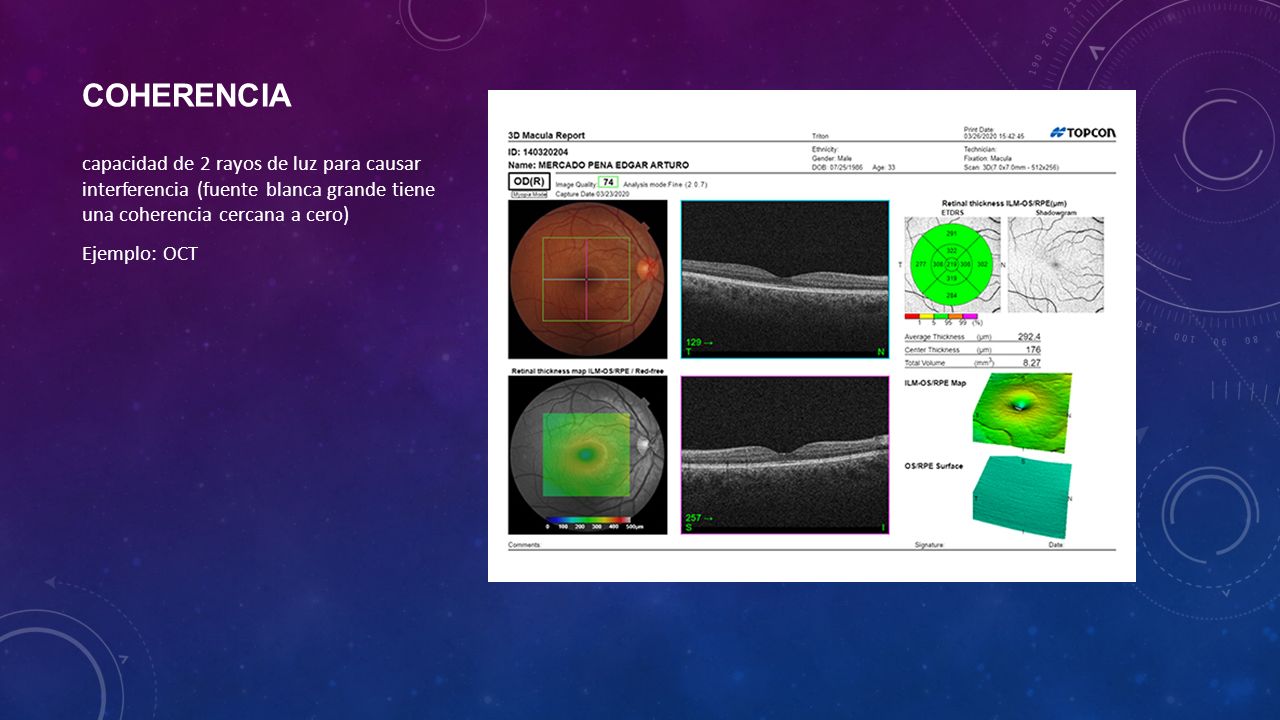

6 COHERENCIA capacidad de 2 rayos de luz para causar interferencia (fuente blanca grande tiene una coherencia cercana a cero) Ejemplo: OCT

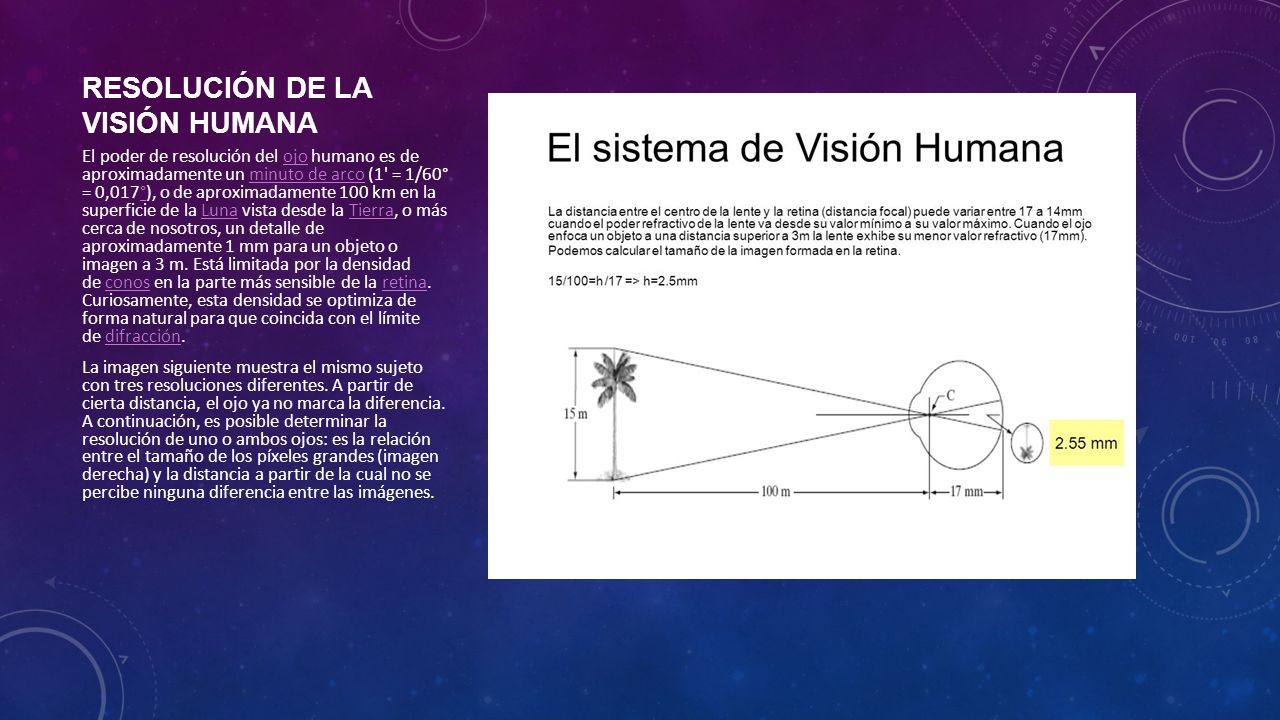

7 RESOLUCIÓN DE LA VISIÓN HUMANA El poder de resolución del ojo humano es de aproximadamente un minuto de arco (1' = 1/60° = 0,017°), o de aproximadamente 100 km en la superficie de la Luna vista desde la Tierra, o más cerca de nosotros, un detalle de aproximadamente 1 mm para un objeto o imagen a 3 m. Está limitada por la densidad de conos en la parte más sensible de la retina. Curiosamente, esta densidad se optimiza de forma natural para que coincida con el límite de difracción.ojominuto de arco°LunaTierraconosretinadifracción La imagen siguiente muestra el mismo sujeto con tres resoluciones diferentes. A partir de cierta distancia, el ojo ya no marca la diferencia. A continuación, es posible determinar la resolución de uno o ambos ojos: es la relación entre el tamaño de los píxeles grandes (imagen derecha) y la distancia a partir de la cual no se percibe ninguna diferencia entre las imágenes.

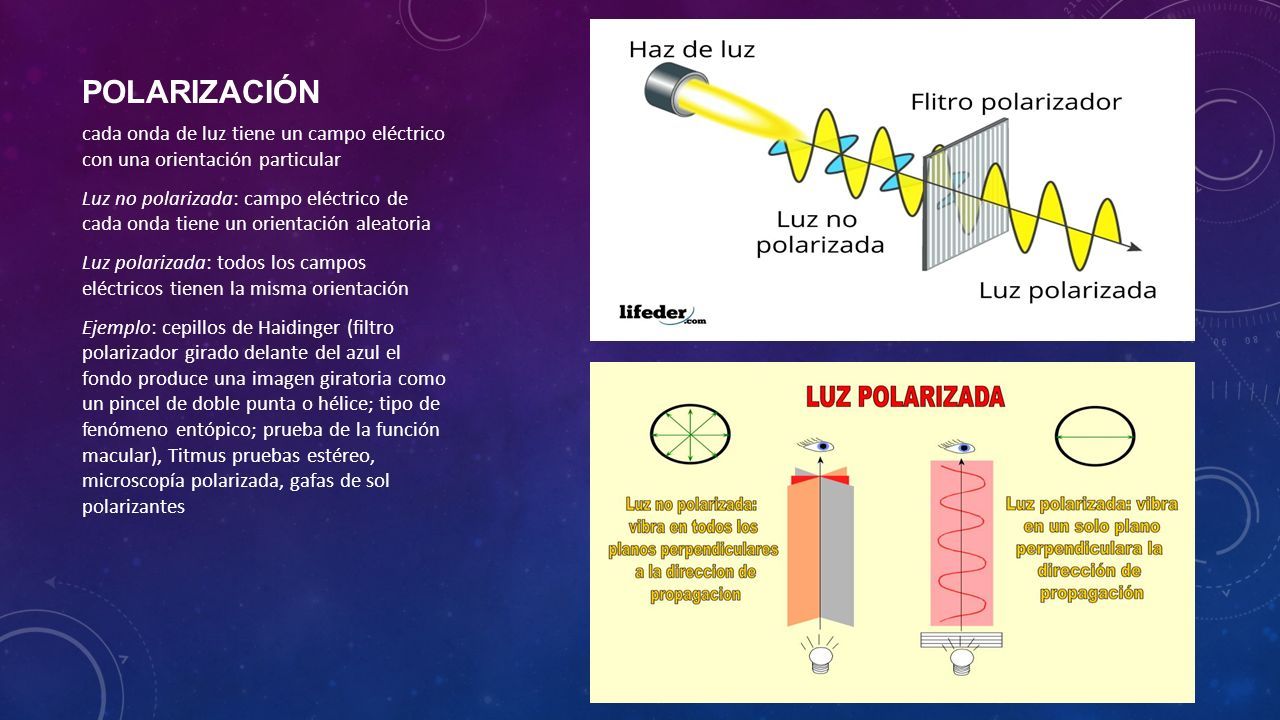

8 POLARIZACIÓN cada onda de luz tiene un campo eléctrico con una orientación particular Luz no polarizada: campo eléctrico de cada onda tiene un orientación aleatoria Luz polarizada: todos los campos eléctricos tienen la misma orientación Ejemplo: cepillos de Haidinger (filtro polarizador girado delante del azul el fondo produce una imagen giratoria como un pincel de doble punta o hélice; tipo de fenómeno entópico; prueba de la función macular), Titmus pruebas estéreo, microscopía polarizada, gafas de sol polarizantes

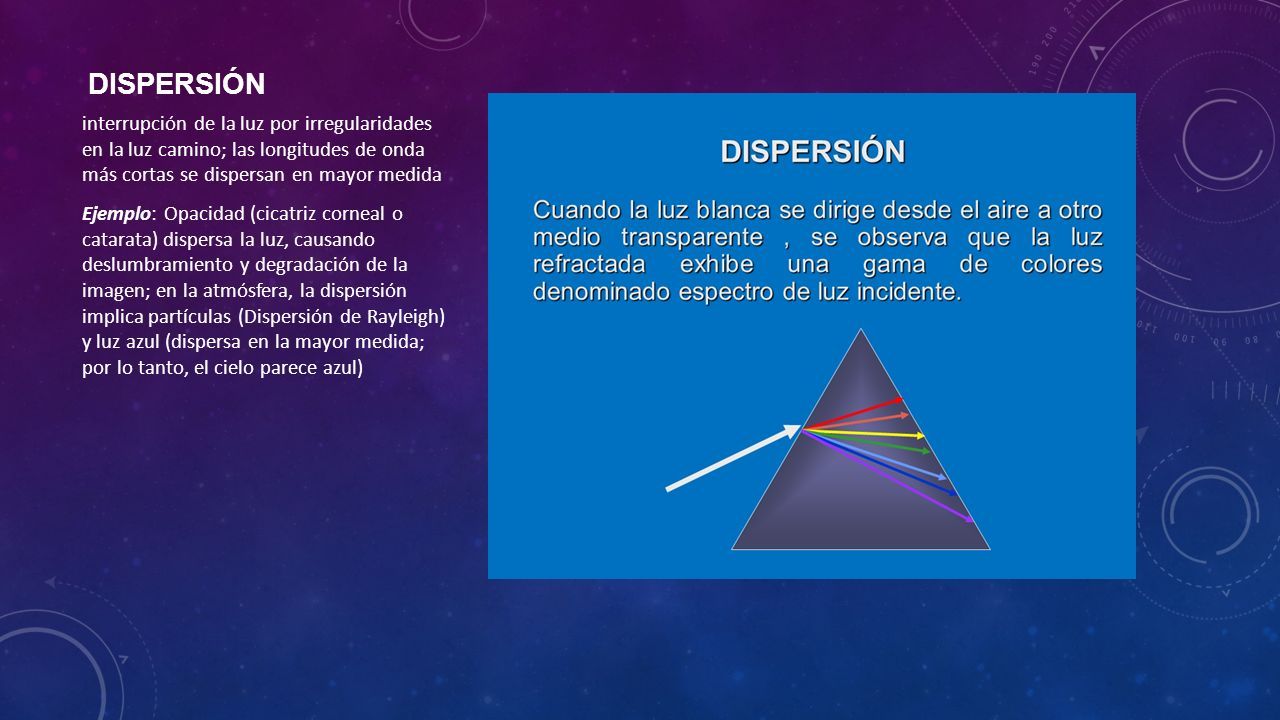

9 DISPERSIÓN interrupción de la luz por irregularidades en la luz camino; las longitudes de onda más cortas se dispersan en mayor medida Ejemplo: Opacidad (cicatriz corneal o catarata) dispersa la luz, causando deslumbramiento y degradación de la imagen; en la atmósfera, la dispersión implica partículas (Dispersión de Rayleigh) y luz azul (dispersa en la mayor medida; por lo tanto, el cielo parece azul)

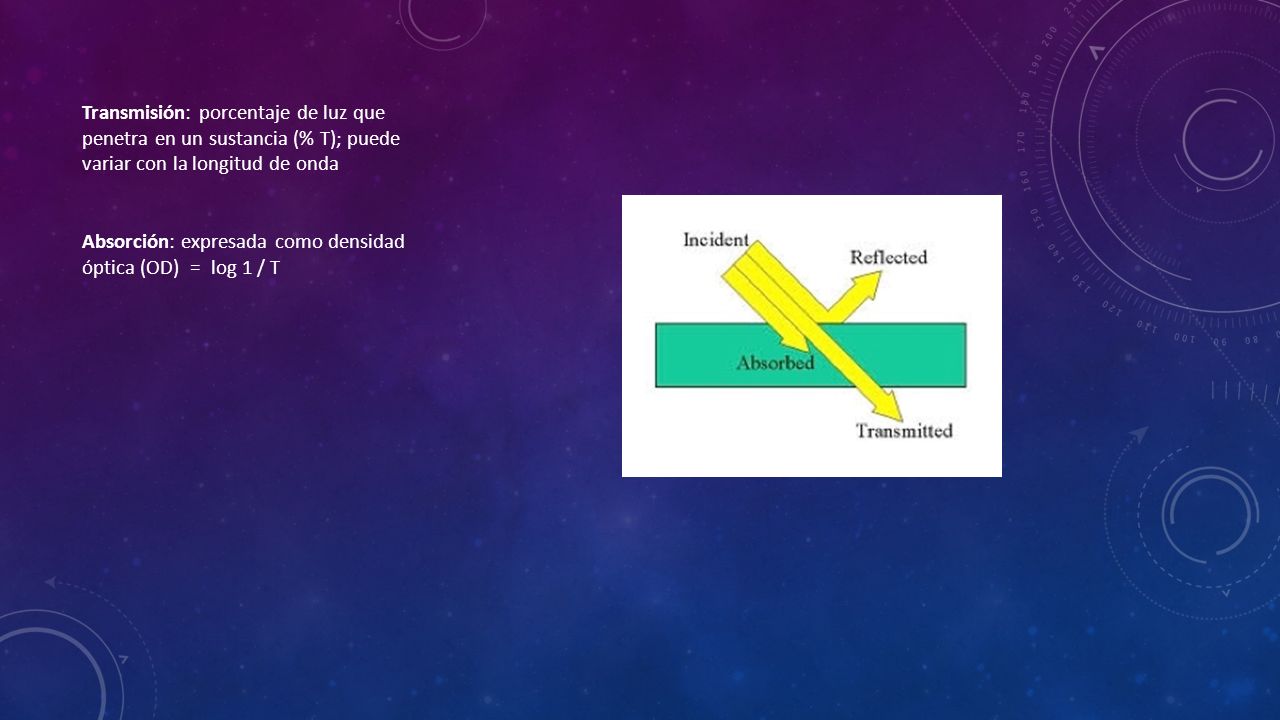

10 Transmisión: porcentaje de luz que penetra en un sustancia (% T); puede variar con la longitud de onda Absorción: expresada como densidad óptica (OD) = log 1 / T

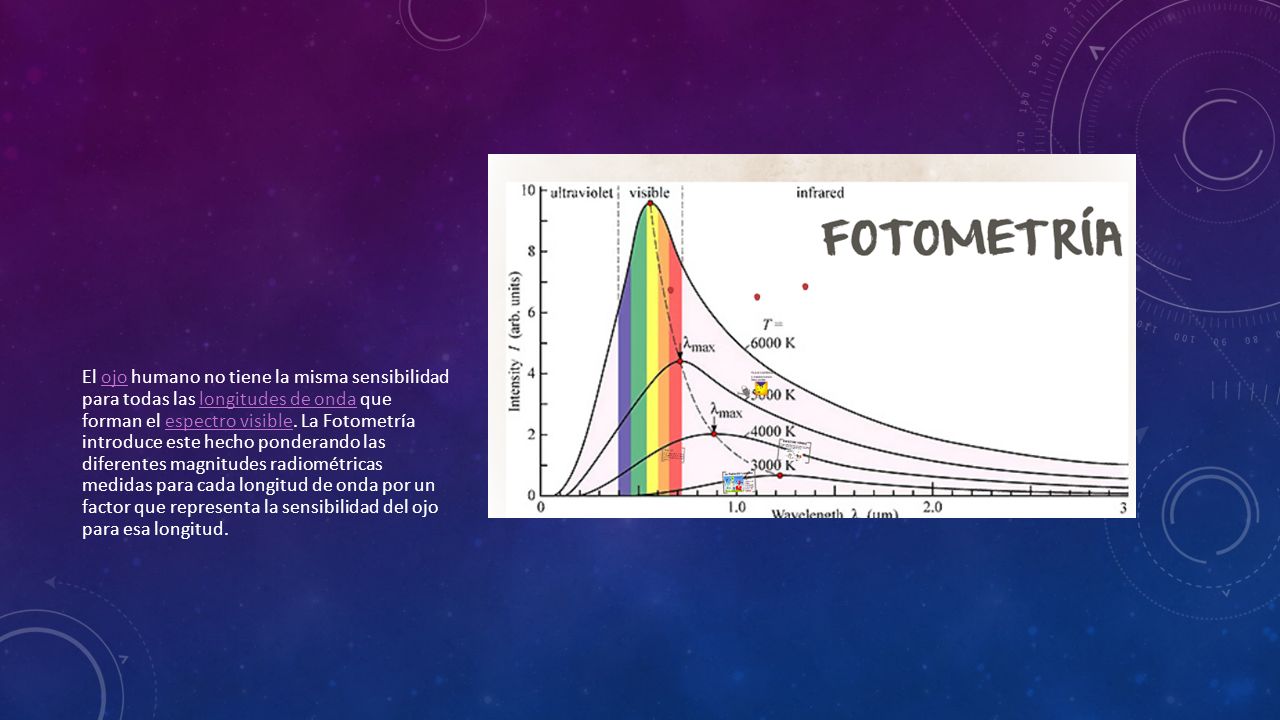

11 El ojo humano no tiene la misma sensibilidad para todas las longitudes de onda que forman el espectro visible. La Fotometría introduce este hecho ponderando las diferentes magnitudes radiométricas medidas para cada longitud de onda por un factor que representa la sensibilidad del ojo para esa longitud.ojolongitudes de ondaespectro visible

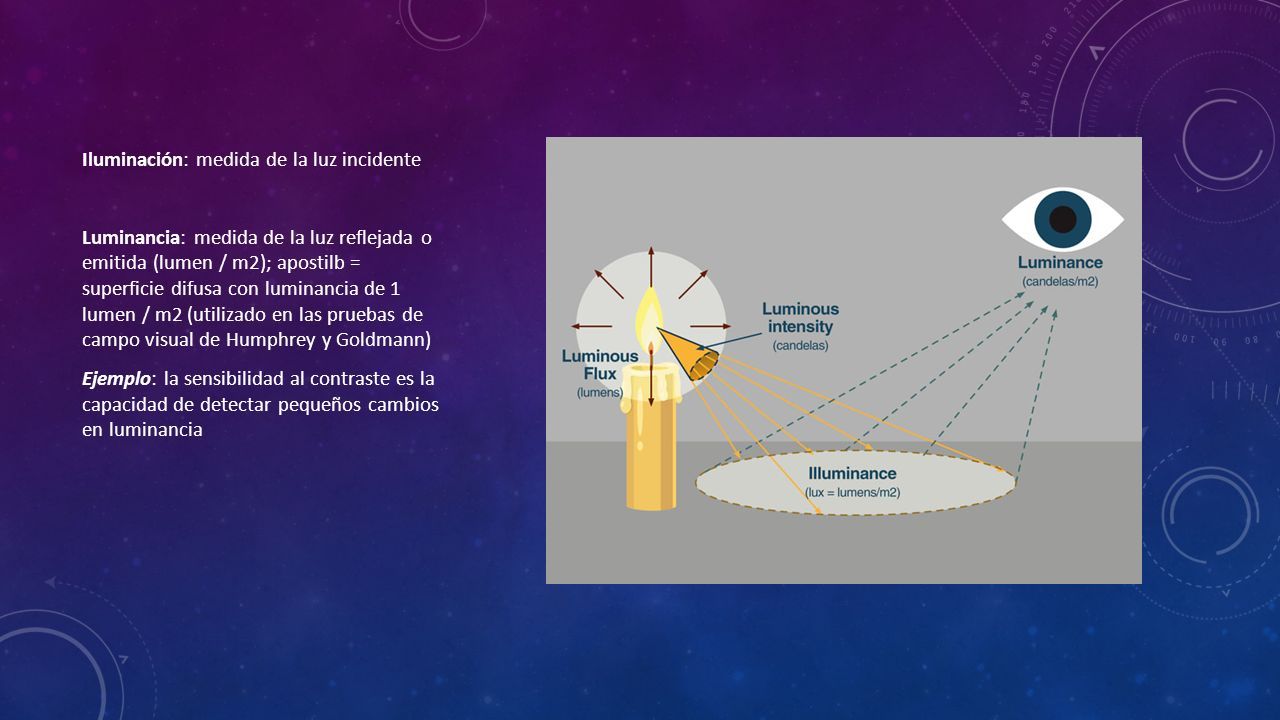

12 Iluminación: medida de la luz incidente Luminancia: medida de la luz reflejada o emitida (lumen / m2); apostilb = superficie difusa con luminancia de 1 lumen / m2 (utilizado en las pruebas de campo visual de Humphrey y Goldmann) Ejemplo: la sensibilidad al contraste es la capacidad de detectar pequeños cambios en luminancia

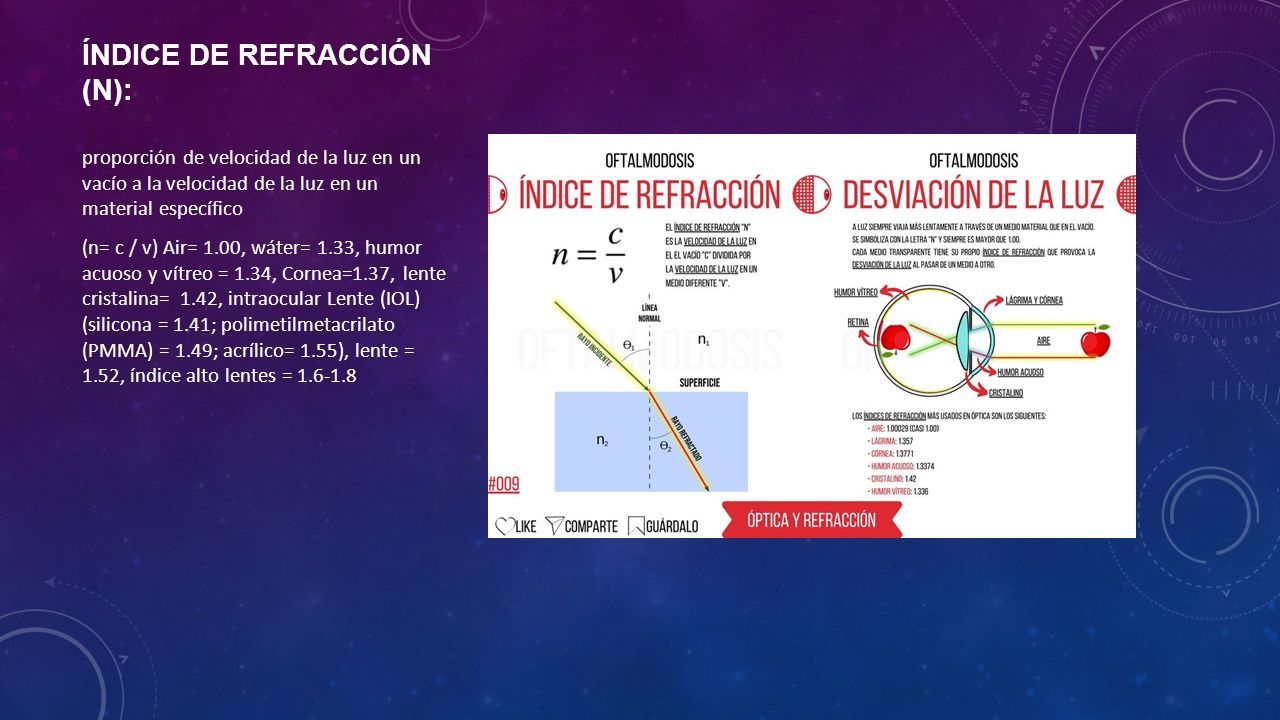

13 ÍNDICE DE REFRACCIÓN (N): proporción de velocidad de la luz en un vacío a la velocidad de la luz en un material específico (n= c / v) Air= 1.00, wáter= 1.33, humor acuoso y vítreo = 1.34, Cornea=1.37, lente cristalina= 1.42, intraocular Lente (IOL) (silicona = 1.41; polimetilmetacrilato (PMMA) = 1.49; acrílico= 1.55), lente = 1.52, índice alto lentes = 1.6-1.8
