1 MUTUAL DE SEGURIDAD 1 SUBGERENCIA DE CAPACITACION USO Y MANEJO DE EXTINTORES SUBGERENCIA DE CAPACITACION

2 MUTUAL DE SEGURIDAD 2 SUBGERENCIA DE CAPACITACION CLASIFICACION DE LOS FUEGOS NORMA CHILENA N° 934 Define los fuegos por su naturaleza y utiliza una simbología que permite identificar la clase de fuego y los agentes extintores que se deben usar. Esta clasificación separa los fuegos en cuatro grandes grupos.

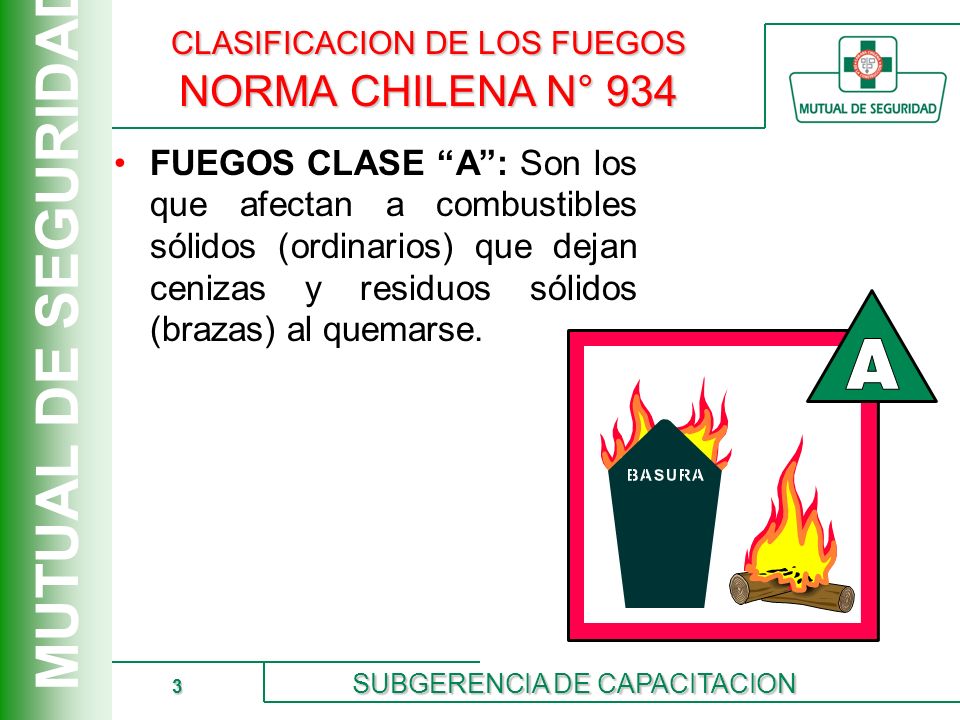

3 MUTUAL DE SEGURIDAD 3 SUBGERENCIA DE CAPACITACION CLASIFICACION DE LOS FUEGOS NORMA CHILENA N° 934 FUEGOS CLASE “A”: Son los que afectan a combustibles sólidos (ordinarios) que dejan cenizas y residuos sólidos (brazas) al quemarse.

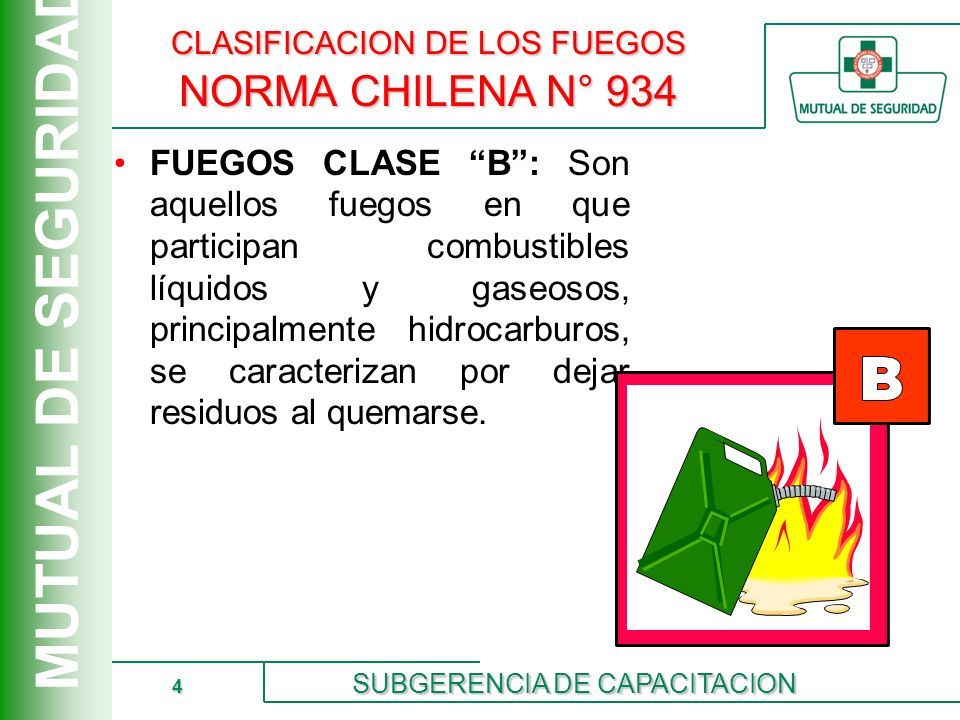

4 MUTUAL DE SEGURIDAD 4 SUBGERENCIA DE CAPACITACION CLASIFICACION DE LOS FUEGOS NORMA CHILENA N° 934 FUEGOS CLASE “B”: Son aquellos fuegos en que participan combustibles líquidos y gaseosos, principalmente hidrocarburos, se caracterizan por dejar residuos al quemarse.

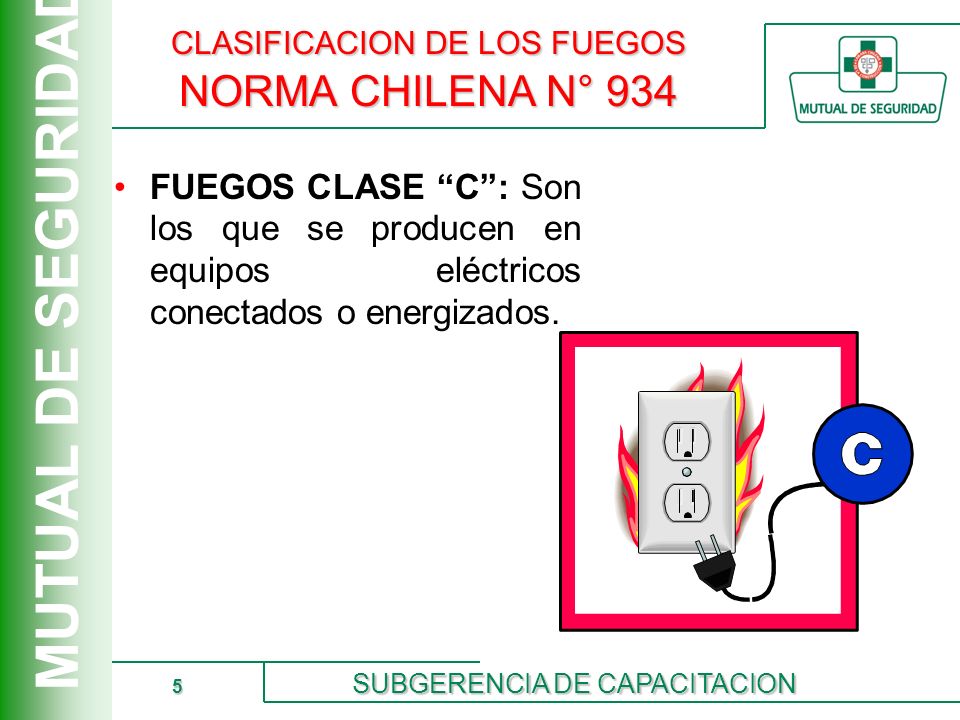

5 MUTUAL DE SEGURIDAD 5 SUBGERENCIA DE CAPACITACION CLASIFICACION DE LOS FUEGOS NORMA CHILENA N° 934 FUEGOS CLASE “C”: Son los que se producen en equipos eléctricos conectados o energizados.

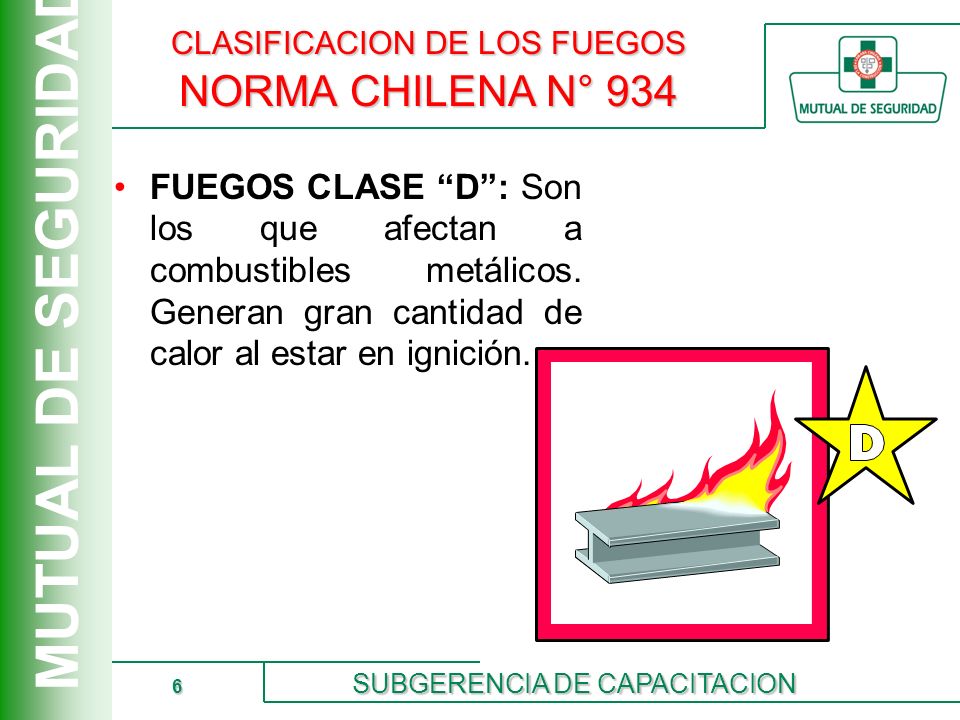

6 MUTUAL DE SEGURIDAD 6 SUBGERENCIA DE CAPACITACION CLASIFICACION DE LOS FUEGOS NORMA CHILENA N° 934 FUEGOS CLASE “D”: Son los que afectan a combustibles metálicos. Generan gran cantidad de calor al estar en ignición.

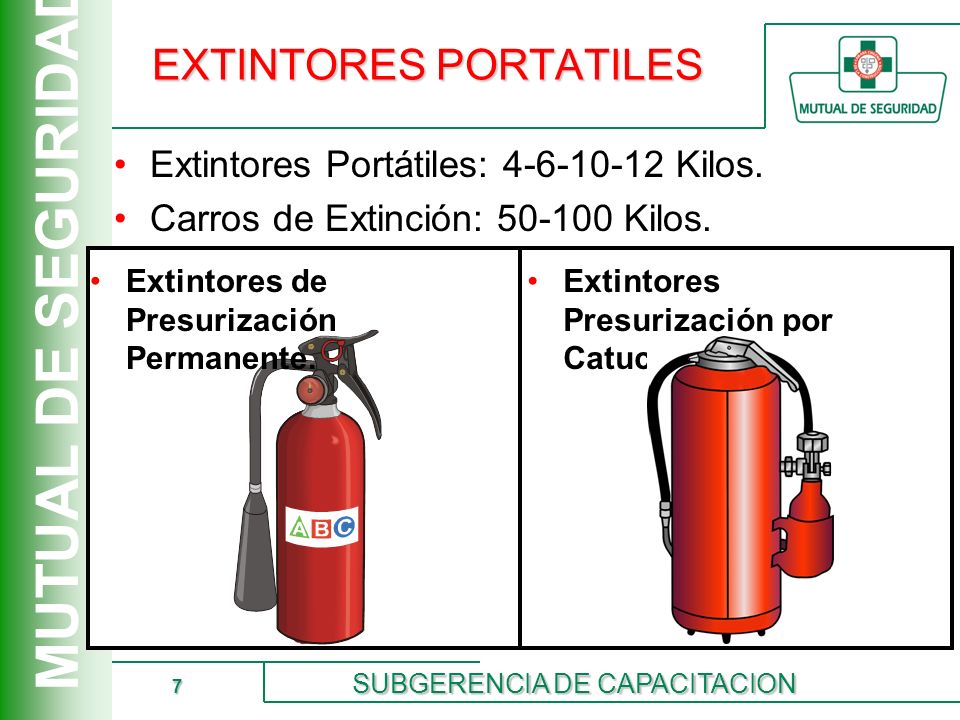

7 MUTUAL DE SEGURIDAD 7 SUBGERENCIA DE CAPACITACION EXTINTORES PORTATILES Extintores Portátiles: 4-6-10-12 Kilos. Carros de Extinción: 50-100 Kilos. Extintores de Presurización Permanente. Extintores Presurización por Catucho de Gas.

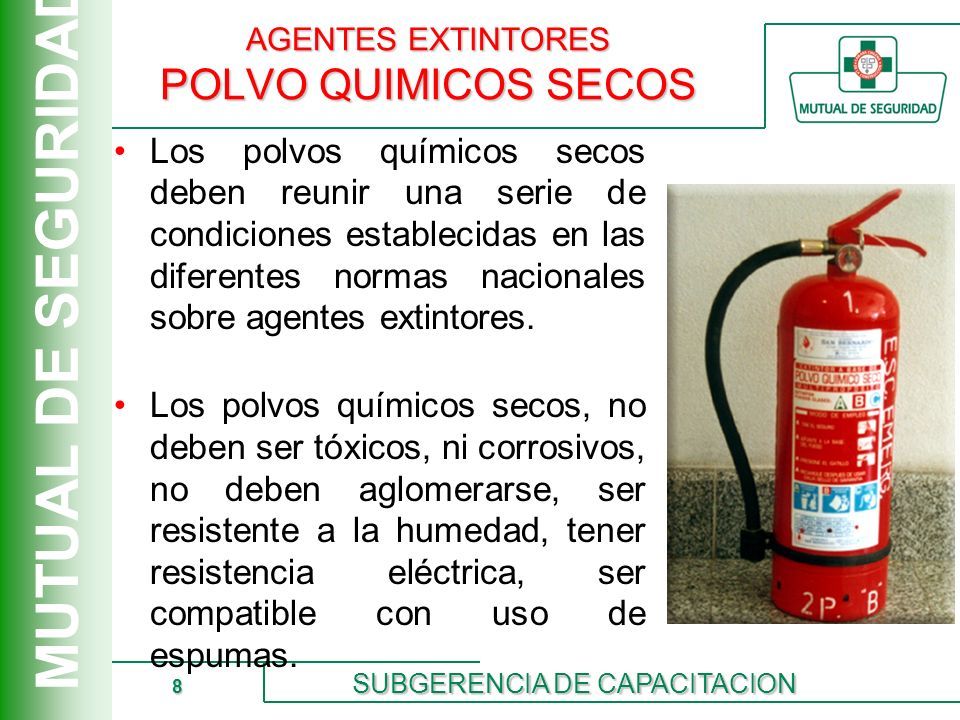

8 MUTUAL DE SEGURIDAD 8 SUBGERENCIA DE CAPACITACION AGENTES EXTINTORES POLVO QUIMICOS SECOS Los polvos químicos secos deben reunir una serie de condiciones establecidas en las diferentes normas nacionales sobre agentes extintores. Los polvos químicos secos, no deben ser tóxicos, ni corrosivos, no deben aglomerarse, ser resistente a la humedad, tener resistencia eléctrica, ser compatible con uso de espumas.

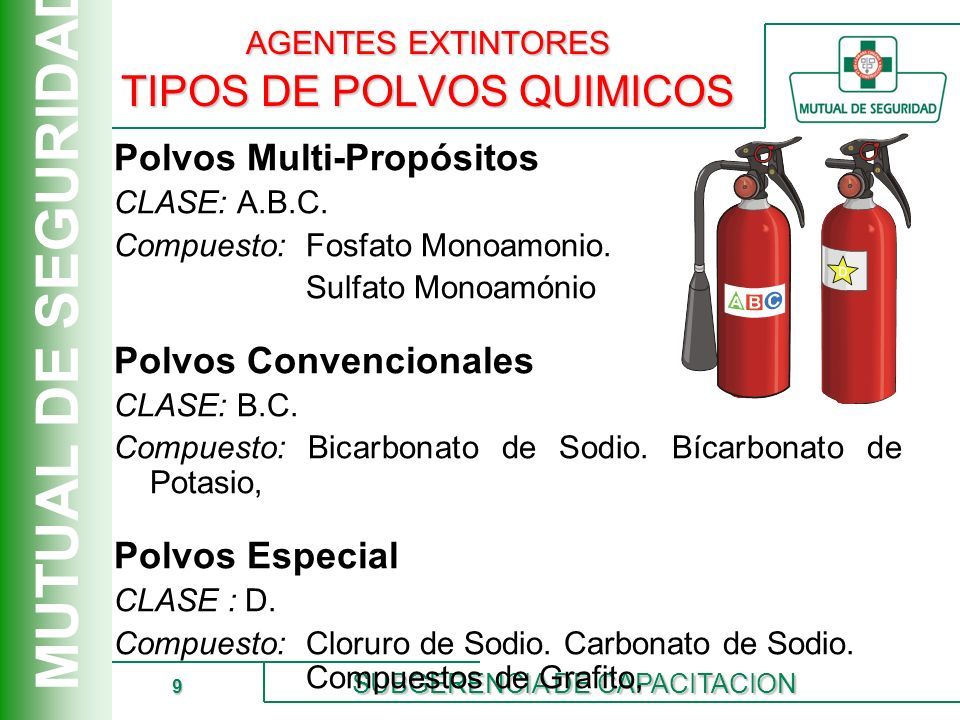

9 MUTUAL DE SEGURIDAD 9 SUBGERENCIA DE CAPACITACION AGENTES EXTINTORES TIPOS DE POLVOS QUIMICOS Polvos Multi-Propósitos CLASE: A.B.C. Compuesto:Fosfato Monoamonio. Sulfato Monoamónio Polvos Convencionales CLASE: B.C. Compuesto: Bicarbonato de Sodio. Bícarbonato de Potasio, Polvos Especial CLASE : D. Compuesto: Cloruro de Sodio. Carbonato de Sodio. Compuestos de Grafito,

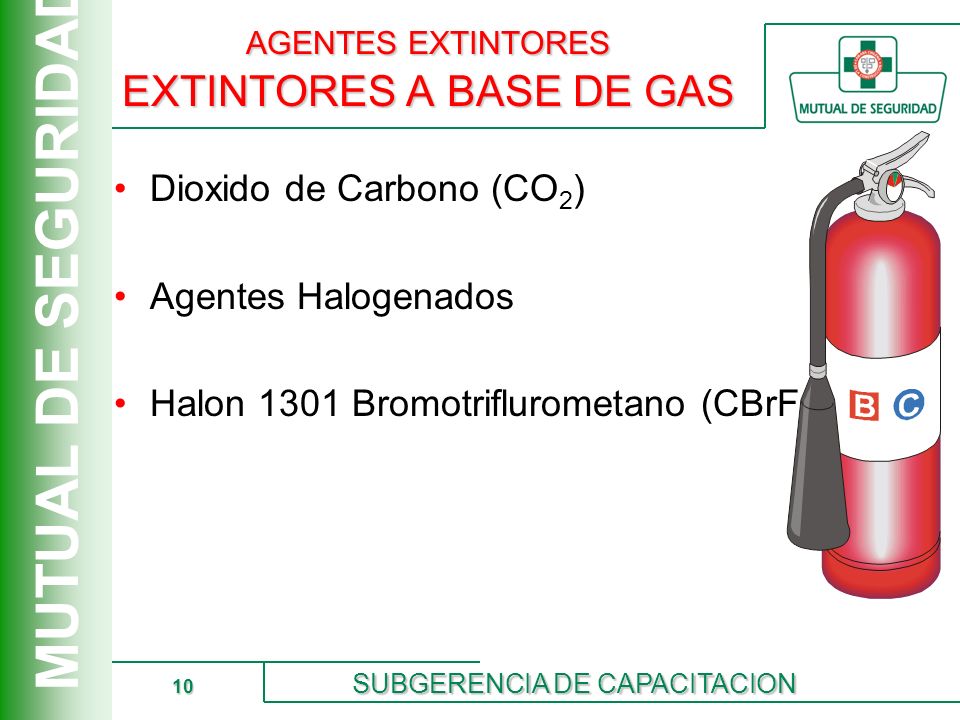

10 MUTUAL DE SEGURIDAD 10 SUBGERENCIA DE CAPACITACION AGENTES EXTINTORES EXTINTORES A BASE DE GAS Dioxido de Carbono (CO 2 ) Agentes Halogenados Halon 1301 Bromotriflurometano (CBrF 3 )

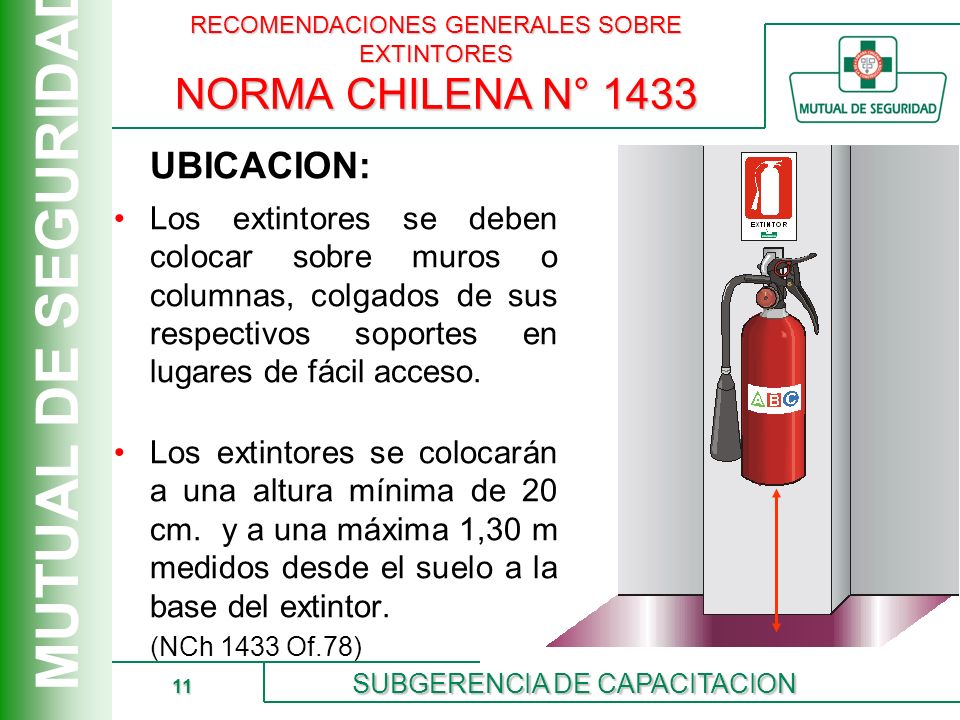

11 MUTUAL DE SEGURIDAD 11 SUBGERENCIA DE CAPACITACION RECOMENDACIONES GENERALES SOBRE EXTINTORES NORMA CHILENA N° 1433 UBICACION: Los extintores se deben colocar sobre muros o columnas, colgados de sus respectivos soportes en lugares de fácil acceso. Los extintores se colocarán a una altura mínima de 20 cm. y a una máxima 1,30 m medidos desde el suelo a la base del extintor. (NCh 1433 Of.78)

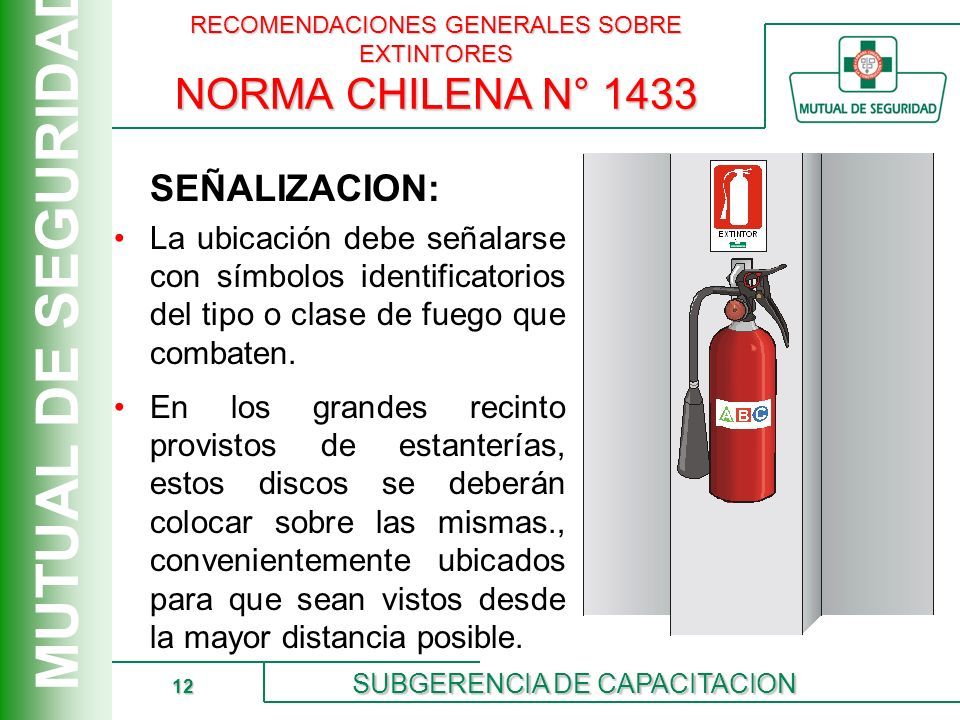

12 MUTUAL DE SEGURIDAD 12 SUBGERENCIA DE CAPACITACION RECOMENDACIONES GENERALES SOBRE EXTINTORES NORMA CHILENA N° 1433 SEÑALIZACION: La ubicación debe señalarse con símbolos identificatorios del tipo o clase de fuego que combaten. En los grandes recinto provistos de estanterías, estos discos se deberán colocar sobre las mismas., convenientemente ubicados para que sean vistos desde la mayor distancia posible.

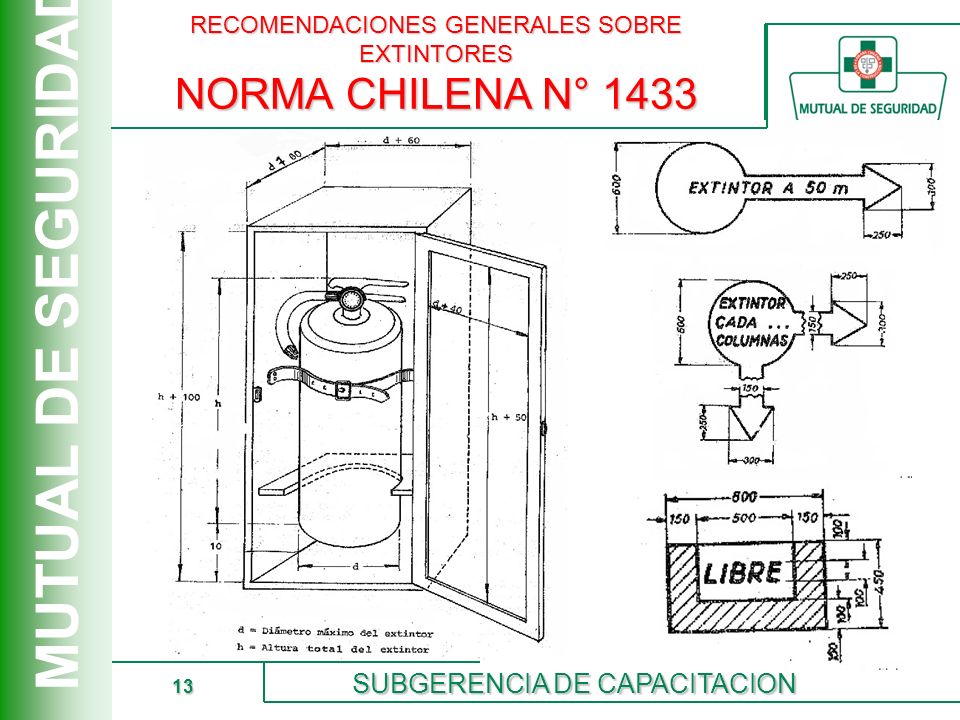

13 MUTUAL DE SEGURIDAD 13 SUBGERENCIA DE CAPACITACION RECOMENDACIONES GENERALES SOBRE EXTINTORES NORMA CHILENA N° 1433

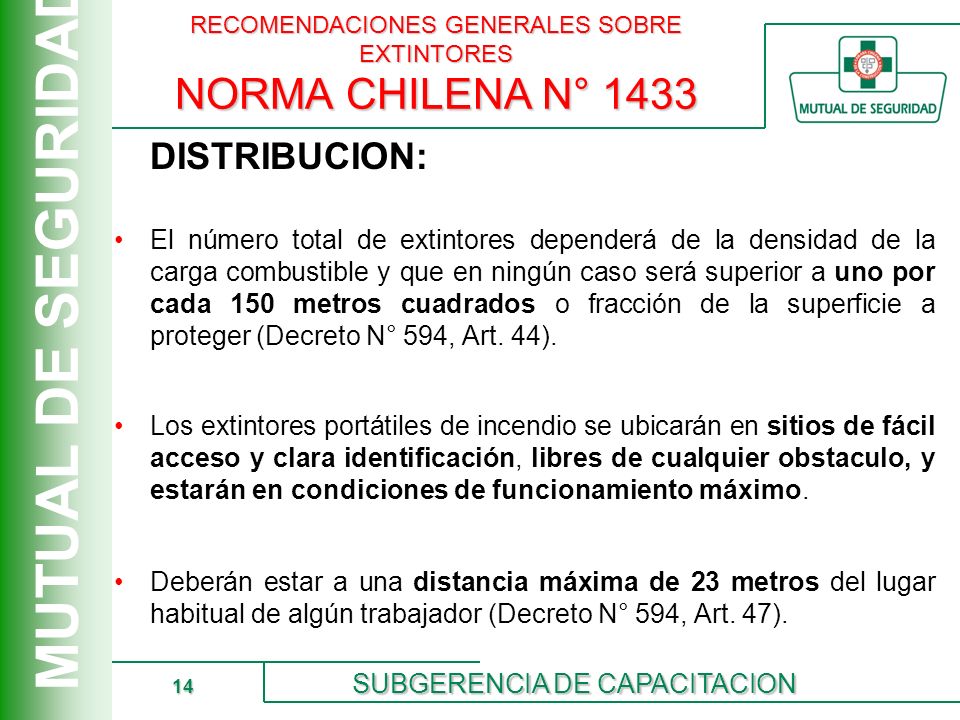

14 MUTUAL DE SEGURIDAD 14 SUBGERENCIA DE CAPACITACION RECOMENDACIONES GENERALES SOBRE EXTINTORES NORMA CHILENA N° 1433 DISTRIBUCION: El número total de extintores dependerá de la densidad de la carga combustible y que en ningún caso será superior a uno por cada 150 metros cuadrados o fracción de la superficie a proteger (Decreto N° 594, Art. 44). Los extintores portátiles de incendio se ubicarán en sitios de fácil acceso y clara identificación, libres de cualquier obstaculo, y estarán en condiciones de funcionamiento máximo. Deberán estar a una distancia máxima de 23 metros del lugar habitual de algún trabajador (Decreto N° 594, Art. 47).

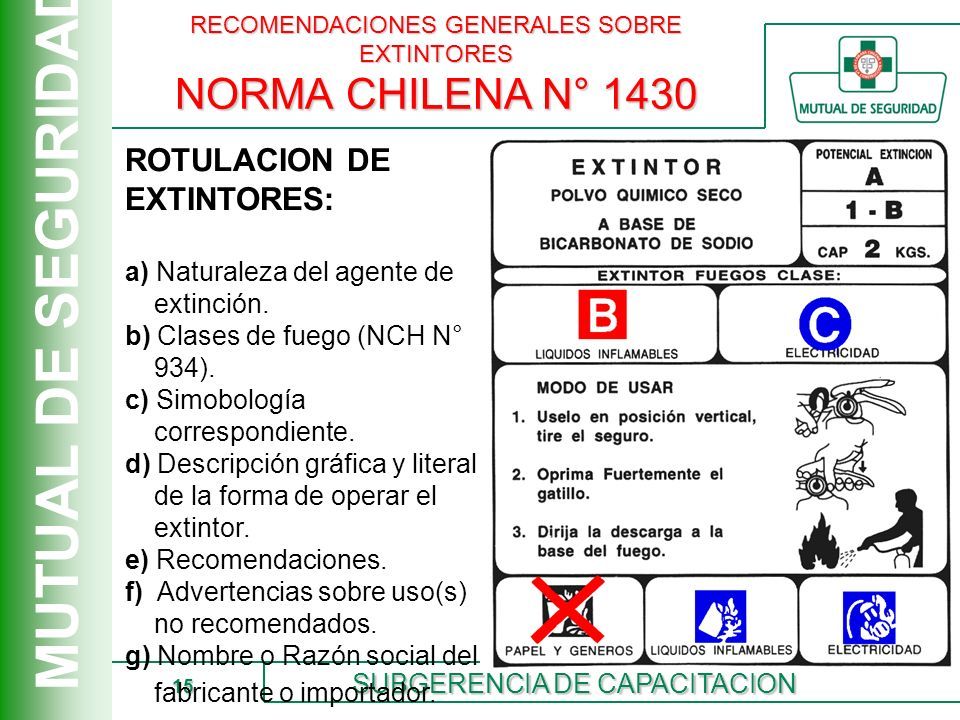

15 MUTUAL DE SEGURIDAD 15 SUBGERENCIA DE CAPACITACION RECOMENDACIONES GENERALES SOBRE EXTINTORES NORMA CHILENA N° 1430 ROTULACION DE EXTINTORES: a) Naturaleza del agente de extinción. b) Clases de fuego (NCH N° 934). c) Simobología correspondiente. d) Descripción gráfica y literal de la forma de operar el extintor. e) Recomendaciones. f) Advertencias sobre uso(s) no recomendados. g) Nombre o Razón social del fabricante o importador.

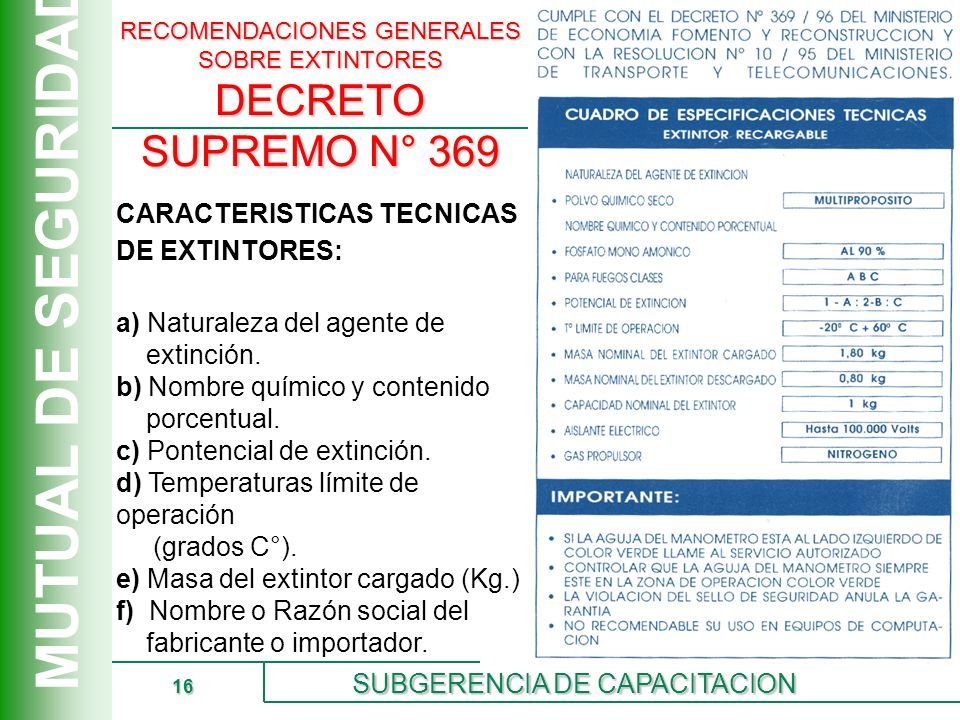

16 MUTUAL DE SEGURIDAD 16 SUBGERENCIA DE CAPACITACION RECOMENDACIONES GENERALES SOBRE EXTINTORES DECRETO SUPREMO N° 369 CARACTERISTICAS TECNICAS DE EXTINTORES: a) Naturaleza del agente de extinción. b) Nombre químico y contenido porcentual. c) Pontencial de extinción. d) Temperaturas límite de operación (grados C°). e) Masa del extintor cargado (Kg.) f) Nombre o Razón social del fabricante o importador.

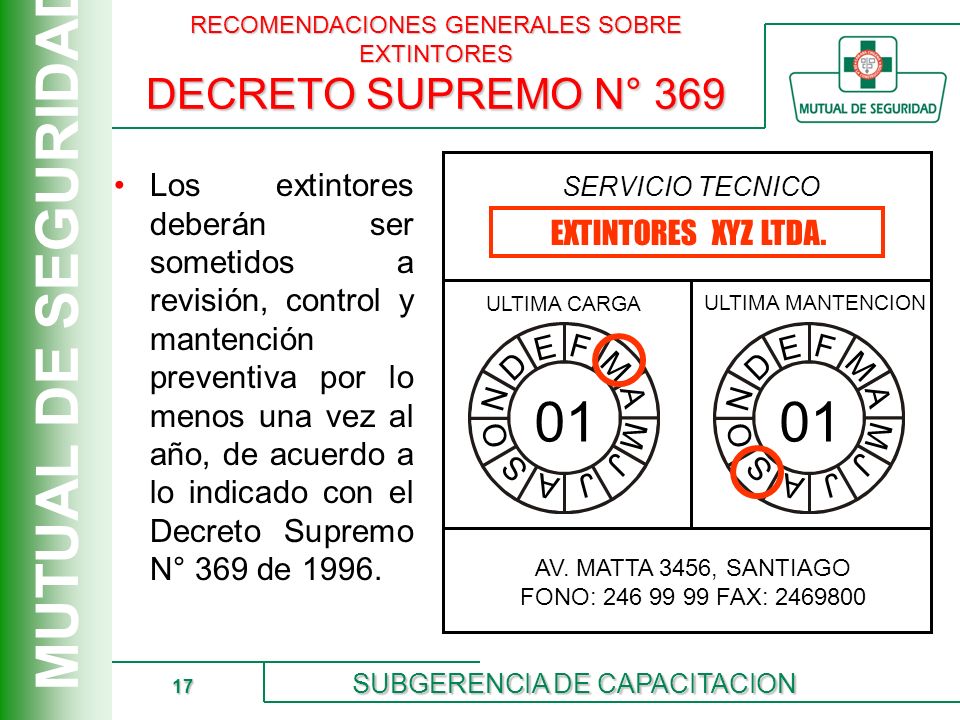

17 MUTUAL DE SEGURIDAD 17 SUBGERENCIA DE CAPACITACION RECOMENDACIONES GENERALES SOBRE EXTINTORES DECRETO SUPREMO N° 369 Los extintores deberán ser sometidos a revisión, control y mantención preventiva por lo menos una vez al año, de acuerdo a lo indicado con el Decreto Supremo N° 369 de 1996. SERVICIO TECNICO E D N O S A J J M A M F 01 E D N O S A J J M A M F ULTIMA CARGA ULTIMA MANTENCION EXTINTORES XYZ LTDA. AV. MATTA 3456, SANTIAGO FONO: 246 99 99 FAX: 2469800

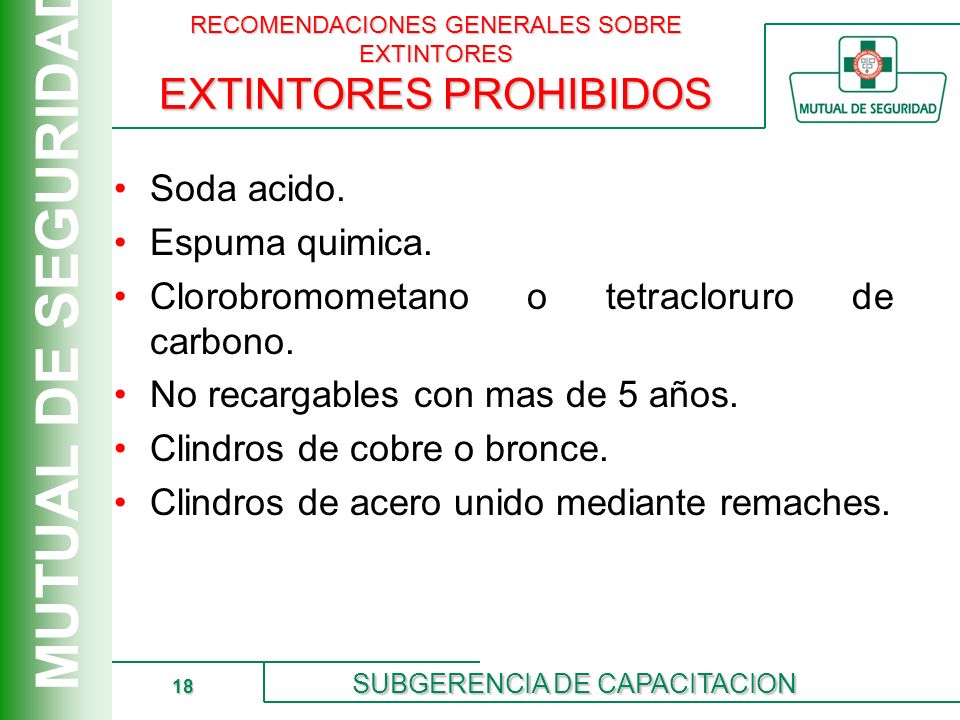

18 MUTUAL DE SEGURIDAD 18 SUBGERENCIA DE CAPACITACION RECOMENDACIONES GENERALES SOBRE EXTINTORES EXTINTORES PROHIBIDOS Soda acido. Espuma quimica. Clorobromometano o tetracloruro de carbono. No recargables con mas de 5 años. Clindros de cobre o bronce. Clindros de acero unido mediante remaches.

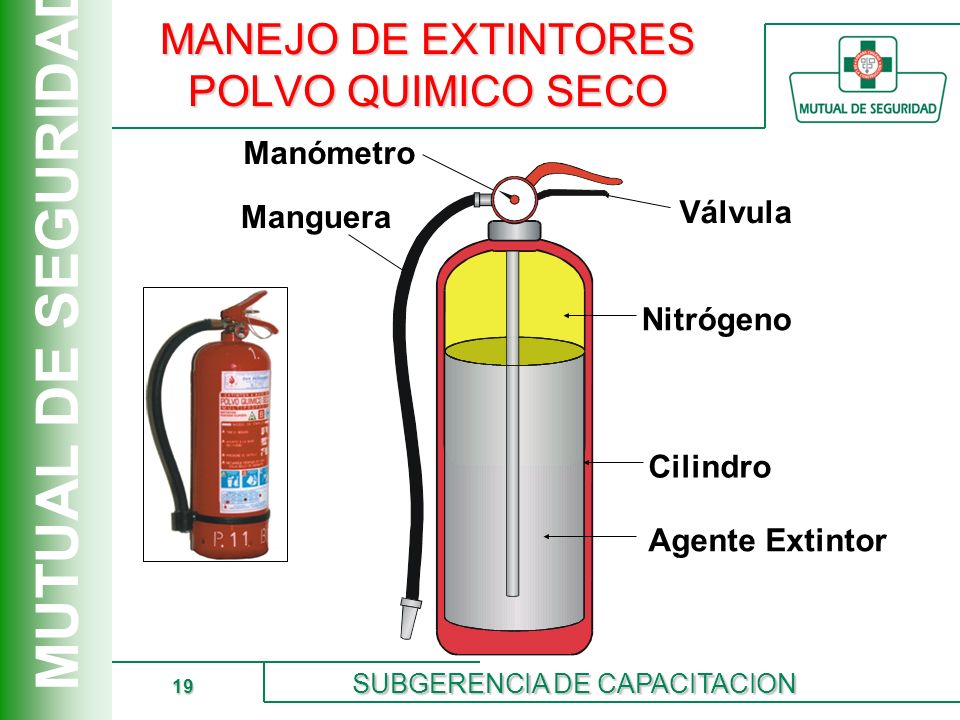

19 MUTUAL DE SEGURIDAD 19 SUBGERENCIA DE CAPACITACION MANEJO DE EXTINTORES POLVO QUIMICO SECO Manómetro Válvula Manguera Cilindro Agente Extintor Nitrógeno

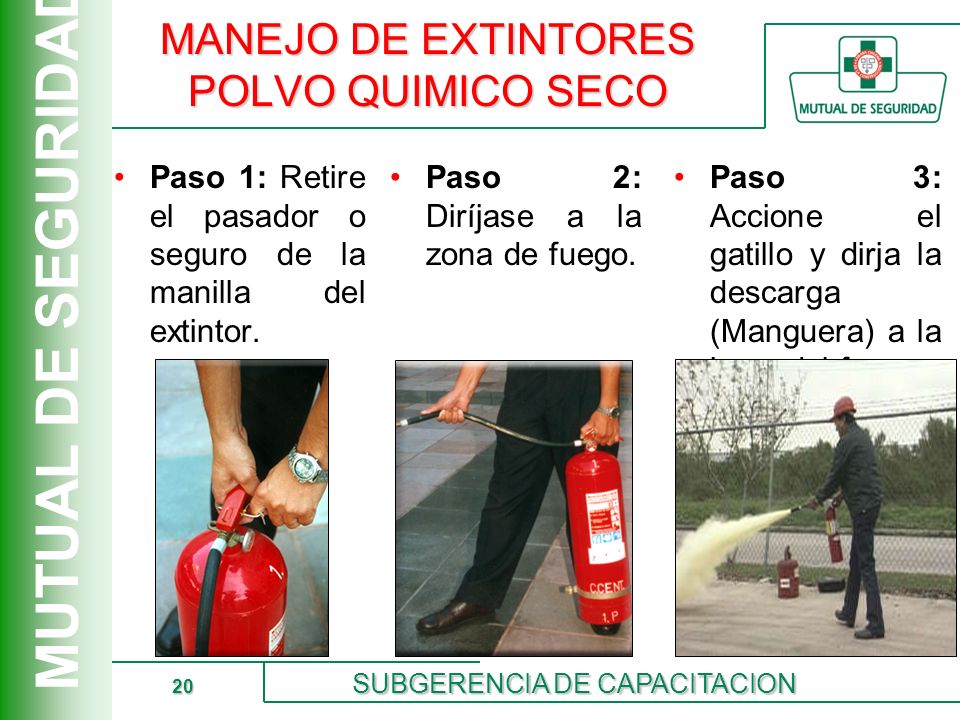

20 MUTUAL DE SEGURIDAD 20 SUBGERENCIA DE CAPACITACION MANEJO DE EXTINTORES POLVO QUIMICO SECO Paso 1: Retire el pasador o seguro de la manilla del extintor. Paso 2: Diríjase a la zona de fuego. Paso 3: Accione el gatillo y dirja la descarga (Manguera) a la base del fuego.

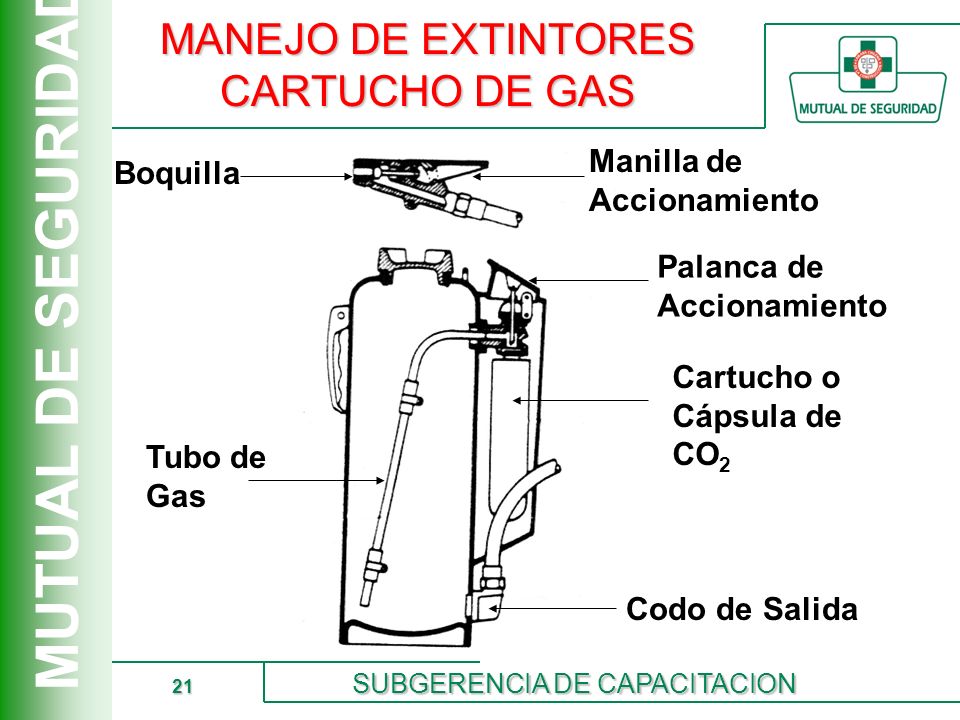

21 MUTUAL DE SEGURIDAD 21 SUBGERENCIA DE CAPACITACION MANEJO DE EXTINTORES CARTUCHO DE GAS Boquilla Manilla de Accionamiento Tubo de Gas Palanca de Accionamiento Cartucho o Cápsula de CO 2 Codo de Salida

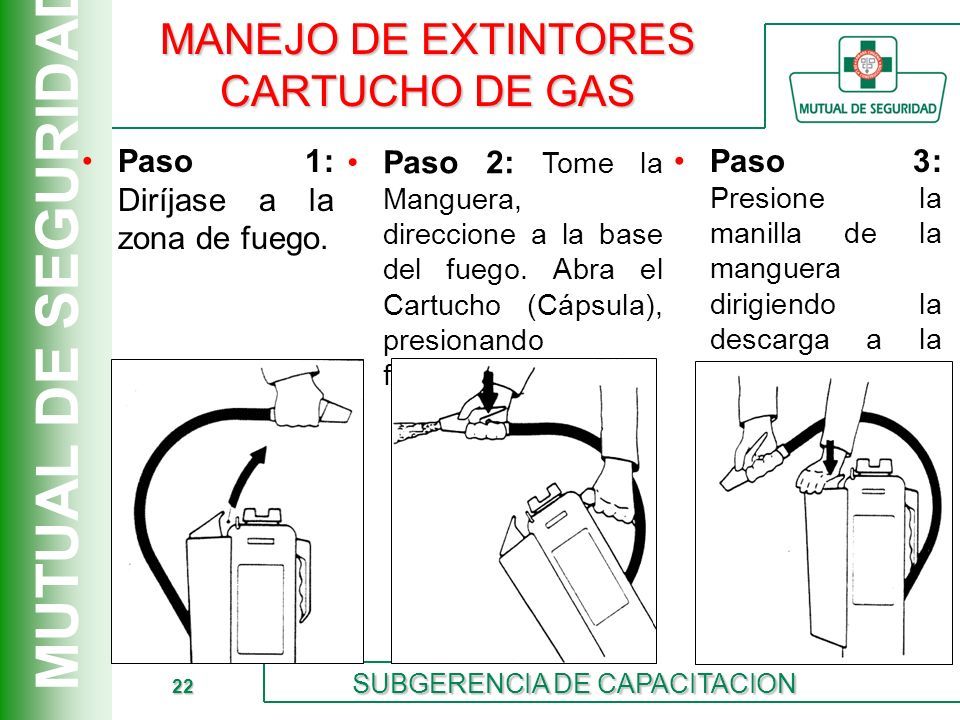

22 MUTUAL DE SEGURIDAD 22 SUBGERENCIA DE CAPACITACION MANEJO DE EXTINTORES CARTUCHO DE GAS Paso 1: Diríjase a la zona de fuego. Paso 2: Tome la Manguera, direccione a la base del fuego. Abra el Cartucho (Cápsula), presionando fuertemente. Paso 3: Presione la manilla de la manguera dirigiendo la descarga a la base del fuego.

23 MUTUAL DE SEGURIDAD 23 SUBGERENCIA DE CAPACITACION MANEJO DE EXTINTORES DIOXIDO DE CARBONO Carga de CO 2 Líquido Tubo Sifón Manilla de Accionamiento Corneta de Descarga

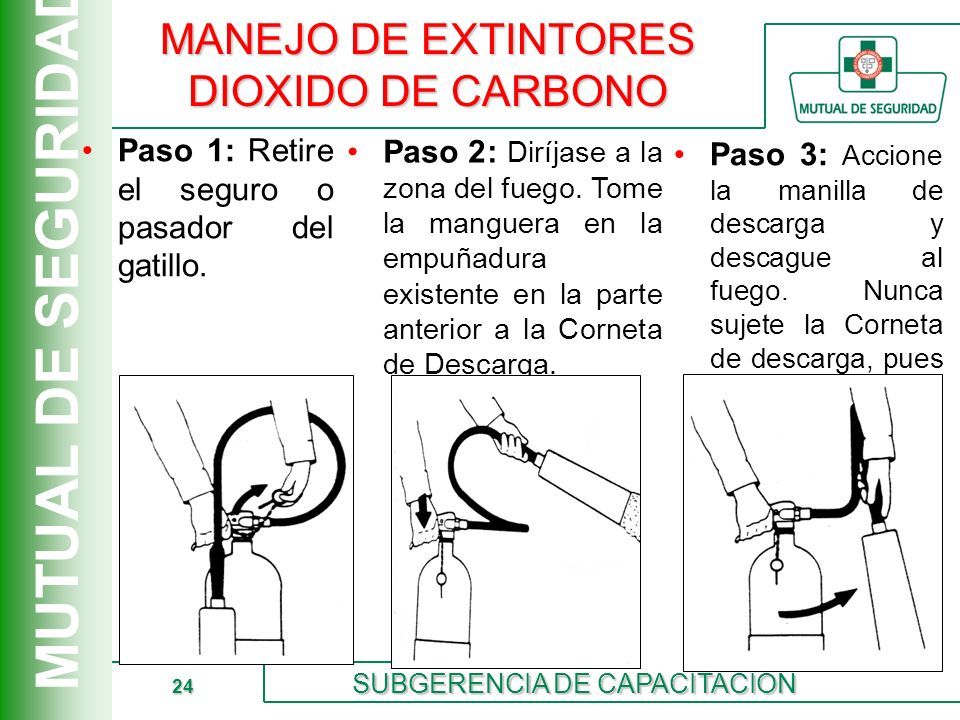

24 MUTUAL DE SEGURIDAD 24 SUBGERENCIA DE CAPACITACION MANEJO DE EXTINTORES DIOXIDO DE CARBONO Paso 1: Retire el seguro o pasador del gatillo. Paso 2: Diríjase a la zona del fuego. Tome la manguera en la empuñadura existente en la parte anterior a la Corneta de Descarga. Paso 3: Accione la manilla de descarga y descague al fuego. Nunca sujete la Corneta de descarga, pues esta se congela.

25 MUTUAL DE SEGURIDAD 25 SUBGERENCIA DE CAPACITACION MANEJO DE EXTINTOR RODANTE (CARRETILLA) DE P.Q.S. Tubo de Descarga Tubo de Gas Válvula de Cilindro Cilindro de Nitrógeno Válvula de Operación Boquilla Manguera

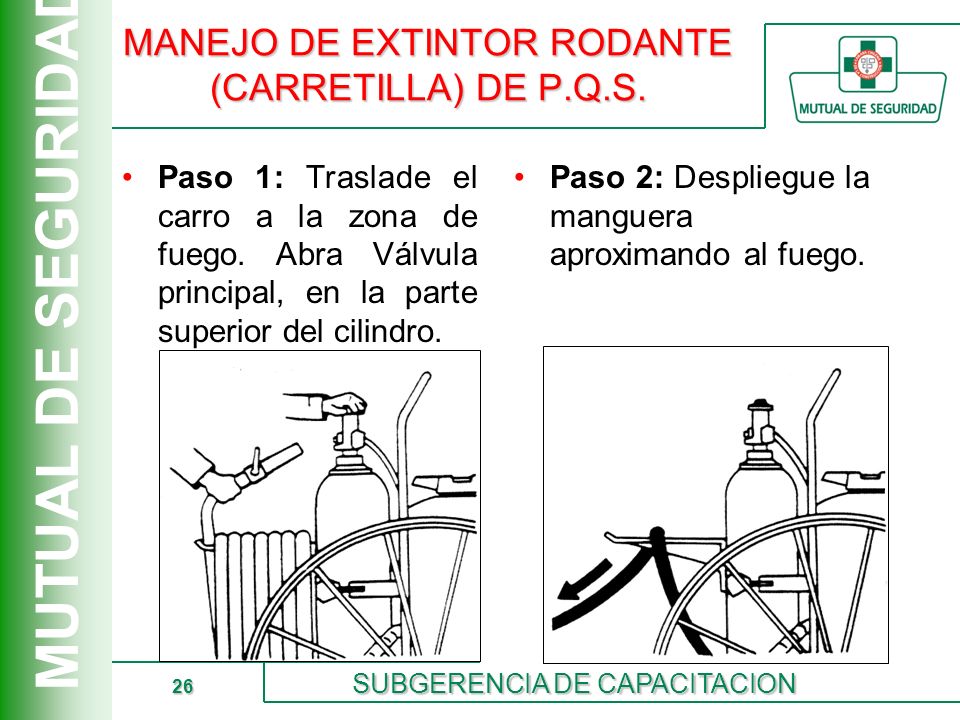

26 MUTUAL DE SEGURIDAD 26 SUBGERENCIA DE CAPACITACION MANEJO DE EXTINTOR RODANTE (CARRETILLA) DE P.Q.S. Paso 1: Traslade el carro a la zona de fuego. Abra Válvula principal, en la parte superior del cilindro. Paso 2: Despliegue la manguera aproximando al fuego.

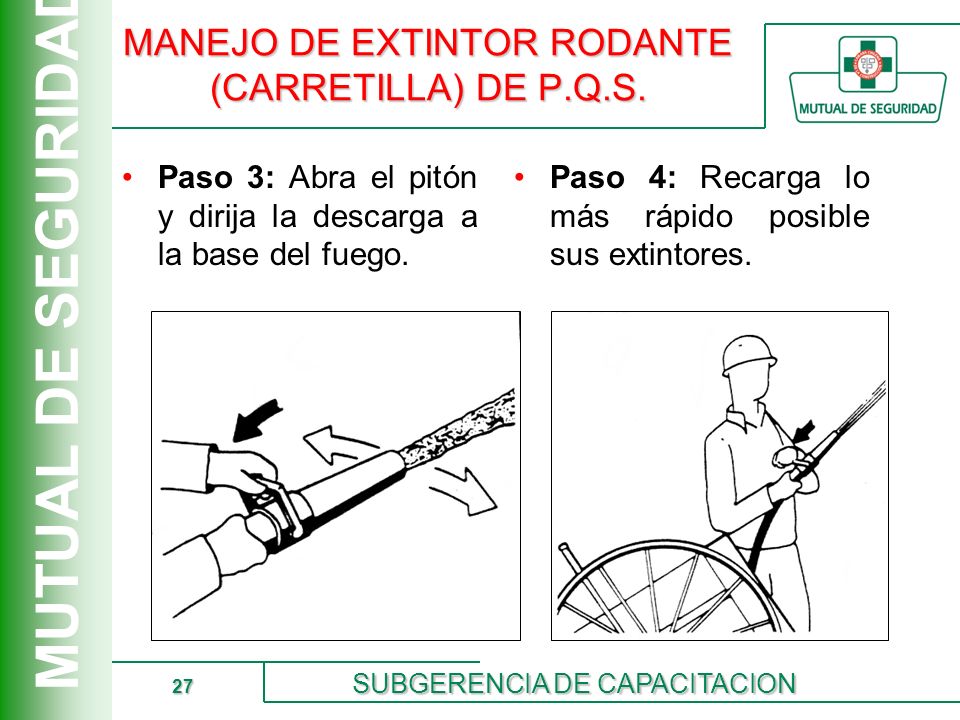

27 MUTUAL DE SEGURIDAD 27 SUBGERENCIA DE CAPACITACION MANEJO DE EXTINTOR RODANTE (CARRETILLA) DE P.Q.S. Paso 3: Abra el pitón y dirija la descarga a la base del fuego. Paso 4: Recarga lo más rápido posible sus extintores.

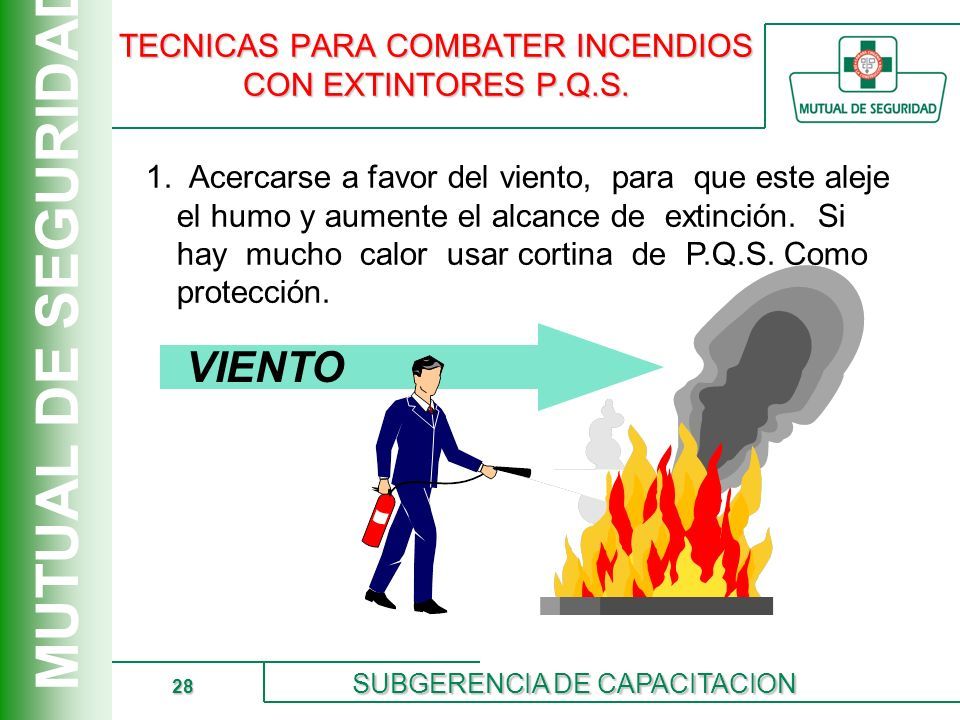

28 MUTUAL DE SEGURIDAD 28 SUBGERENCIA DE CAPACITACION TECNICAS PARA COMBATER INCENDIOS CON EXTINTORES P.Q.S. 1. Acercarse a favor del viento, para que este aleje el humo y aumente el alcance de extinción. Si hay mucho calor usar cortina de P.Q.S. Como protección. VIENTO

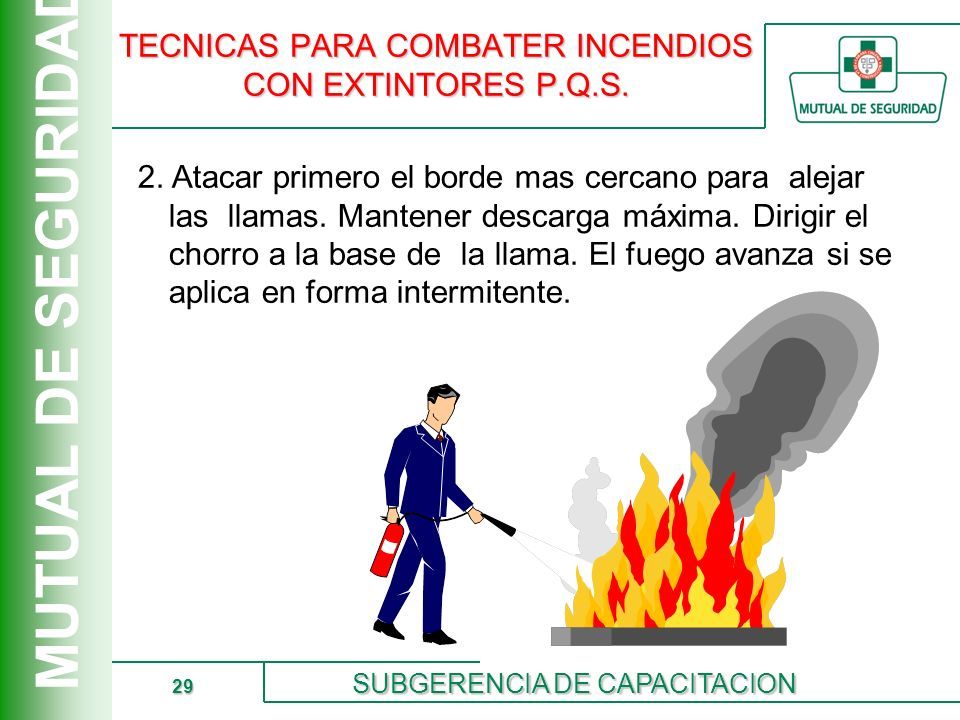

29 MUTUAL DE SEGURIDAD 29 SUBGERENCIA DE CAPACITACION TECNICAS PARA COMBATER INCENDIOS CON EXTINTORES P.Q.S. 2. Atacar primero el borde mas cercano para alejar las llamas. Mantener descarga máxima. Dirigir el chorro a la base de la llama. El fuego avanza si se aplica en forma intermitente.

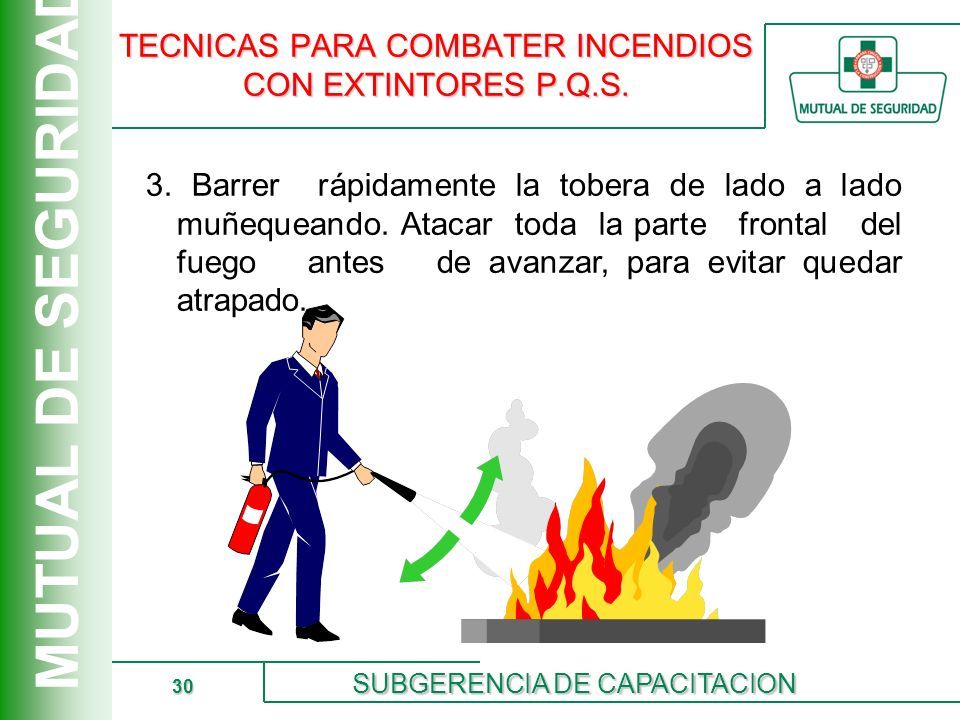

30 MUTUAL DE SEGURIDAD 30 SUBGERENCIA DE CAPACITACION TECNICAS PARA COMBATER INCENDIOS CON EXTINTORES P.Q.S. 3. Barrer rápidamente la tobera de lado a lado muñequeando. Atacar toda la parte frontal del fuego antes de avanzar, para evitar quedar atrapado.

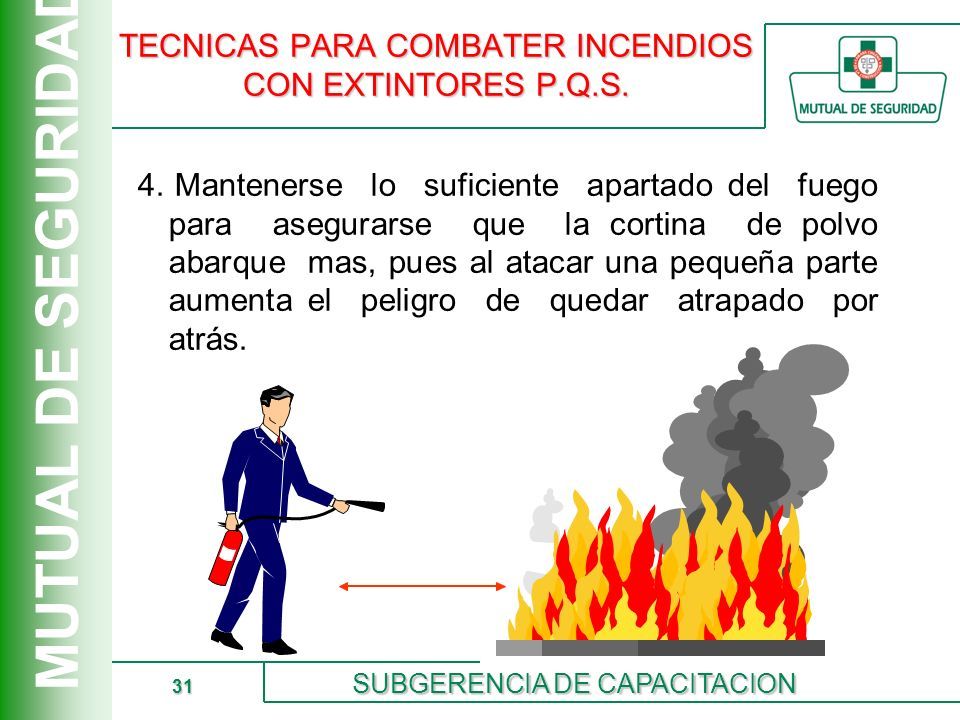

31 MUTUAL DE SEGURIDAD 31 SUBGERENCIA DE CAPACITACION TECNICAS PARA COMBATER INCENDIOS CON EXTINTORES P.Q.S. 4. Mantenerse lo suficiente apartado del fuego para asegurarse que la cortina de polvo abarque mas, pues al atacar una pequeña parte aumenta el peligro de quedar atrapado por atrás.

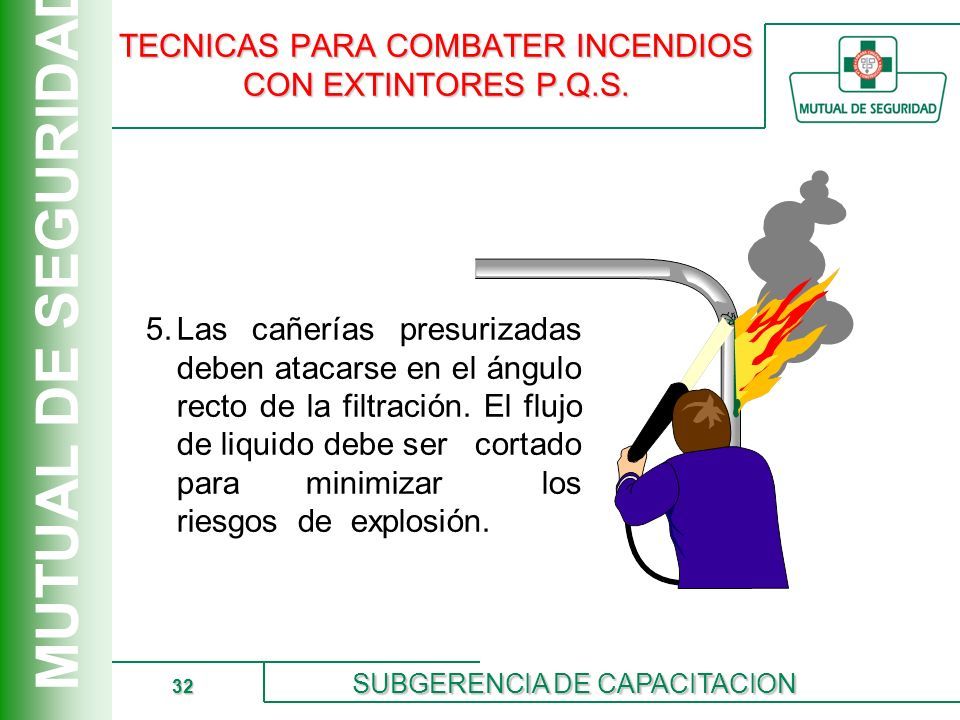

32 MUTUAL DE SEGURIDAD 32 SUBGERENCIA DE CAPACITACION TECNICAS PARA COMBATER INCENDIOS CON EXTINTORES P.Q.S. 5.Las cañerías presurizadas deben atacarse en el ángulo recto de la filtración. El flujo de liquido debe ser cortado para minimizar los riesgos de explosión.

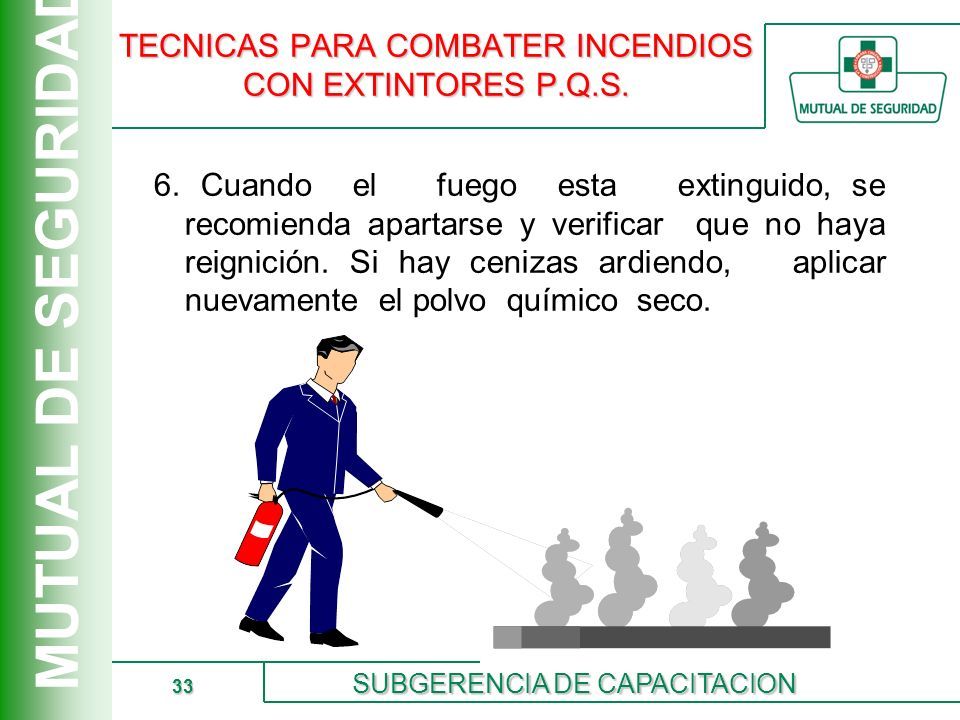

33 MUTUAL DE SEGURIDAD 33 SUBGERENCIA DE CAPACITACION TECNICAS PARA COMBATER INCENDIOS CON EXTINTORES P.Q.S. 6. Cuando el fuego esta extinguido, se recomienda apartarse y verificar que no haya reignición. Si hay cenizas ardiendo, aplicar nuevamente el polvo químico seco.

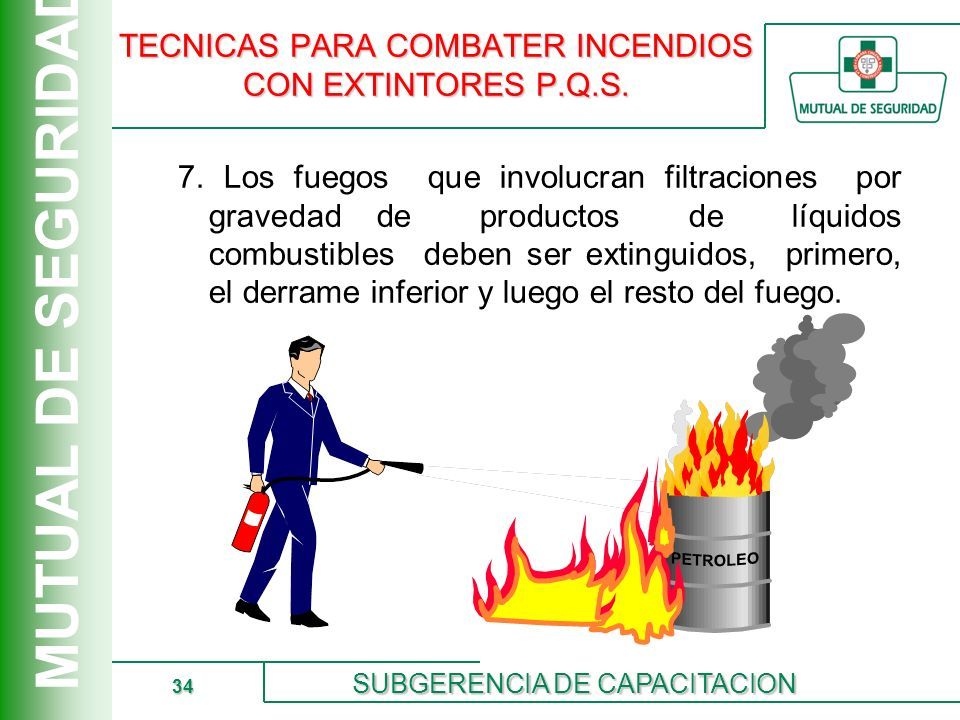

34 MUTUAL DE SEGURIDAD 34 SUBGERENCIA DE CAPACITACION TECNICAS PARA COMBATER INCENDIOS CON EXTINTORES P.Q.S. 7. Los fuegos que involucran filtraciones por gravedad de productos de líquidos combustibles deben ser extinguidos, primero, el derrame inferior y luego el resto del fuego.

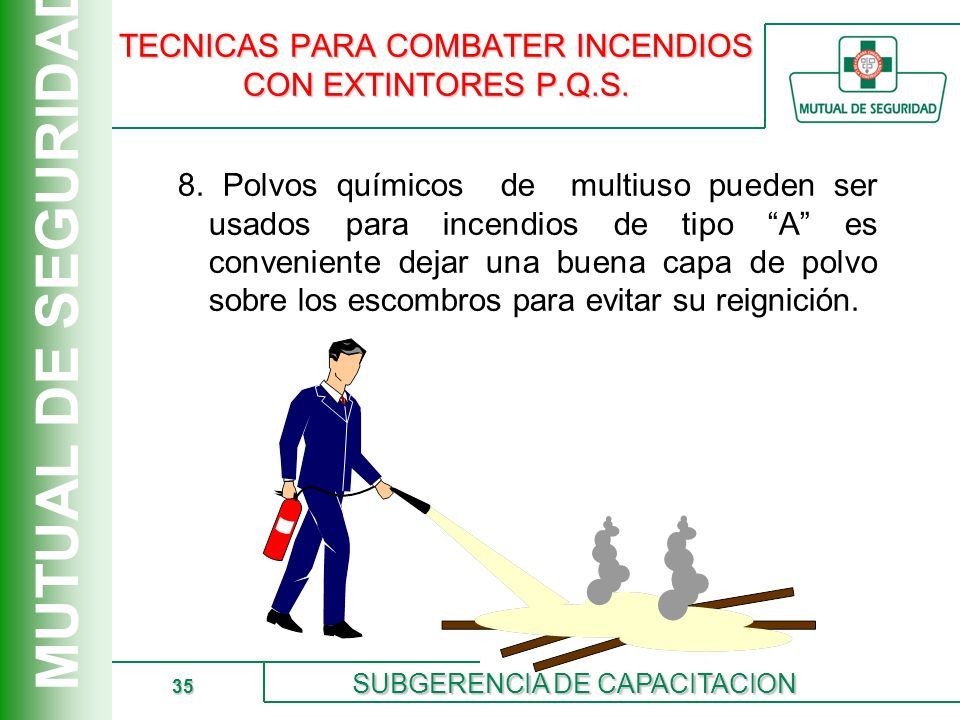

35 MUTUAL DE SEGURIDAD 35 SUBGERENCIA DE CAPACITACION TECNICAS PARA COMBATER INCENDIOS CON EXTINTORES P.Q.S. 8. Polvos químicos de multiuso pueden ser usados para incendios de tipo “A” es conveniente dejar una buena capa de polvo sobre los escombros para evitar su reignición.

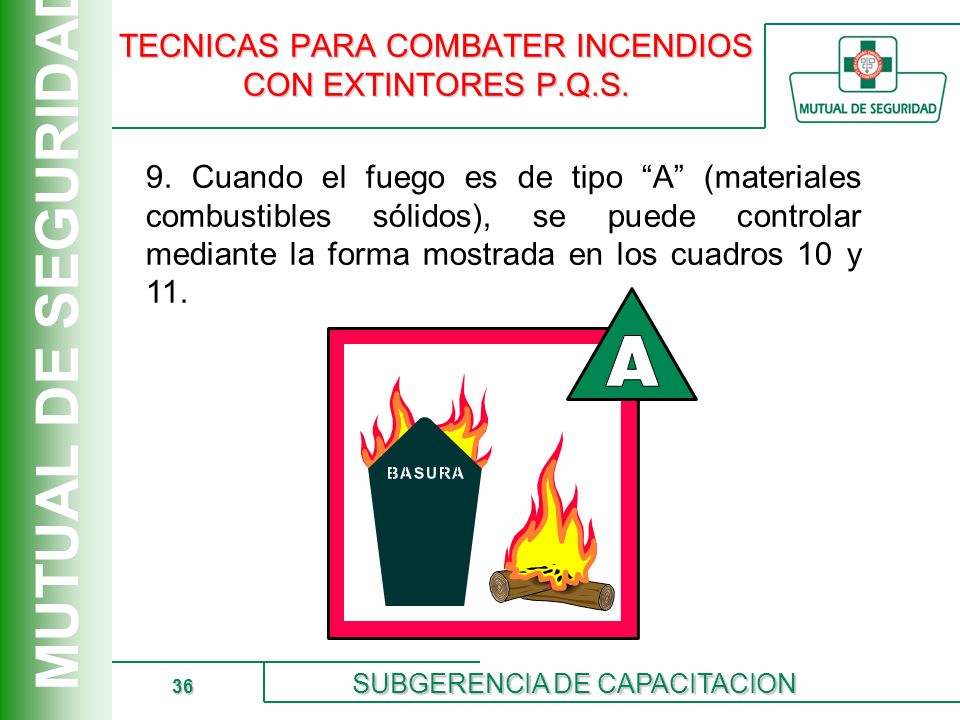

36 MUTUAL DE SEGURIDAD 36 SUBGERENCIA DE CAPACITACION TECNICAS PARA COMBATER INCENDIOS CON EXTINTORES P.Q.S. 9. Cuando el fuego es de tipo “A” (materiales combustibles sólidos), se puede controlar mediante la forma mostrada en los cuadros 10 y 11.

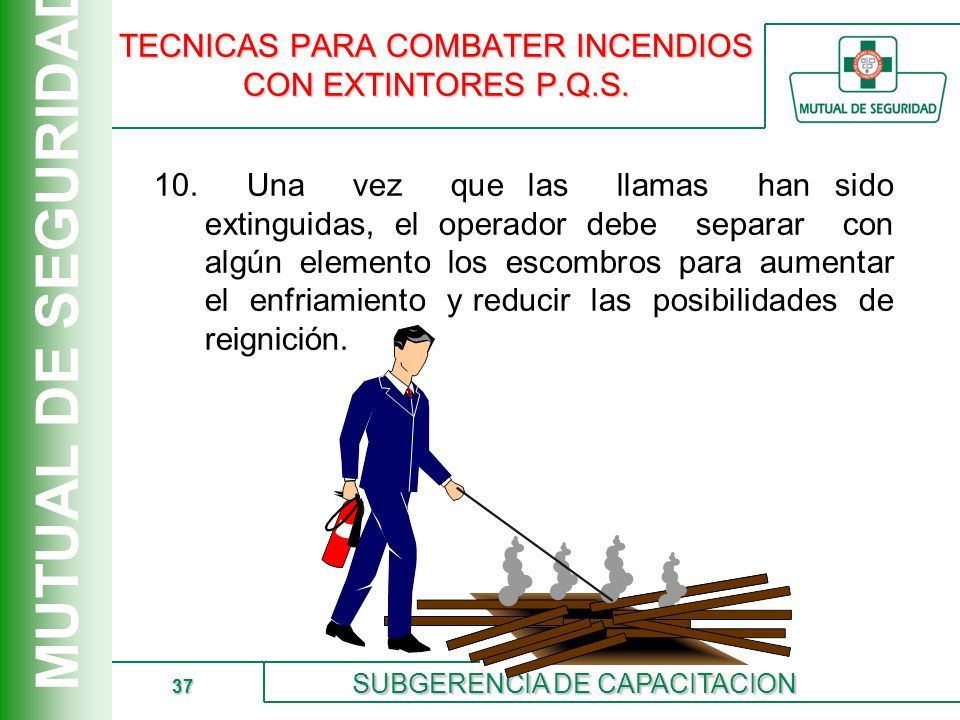

37 MUTUAL DE SEGURIDAD 37 SUBGERENCIA DE CAPACITACION TECNICAS PARA COMBATER INCENDIOS CON EXTINTORES P.Q.S. 10. Una vez que las llamas han sido extinguidas, el operador debe separar con algún elemento los escombros para aumentar el enfriamiento y reducir las posibilidades de reignición.

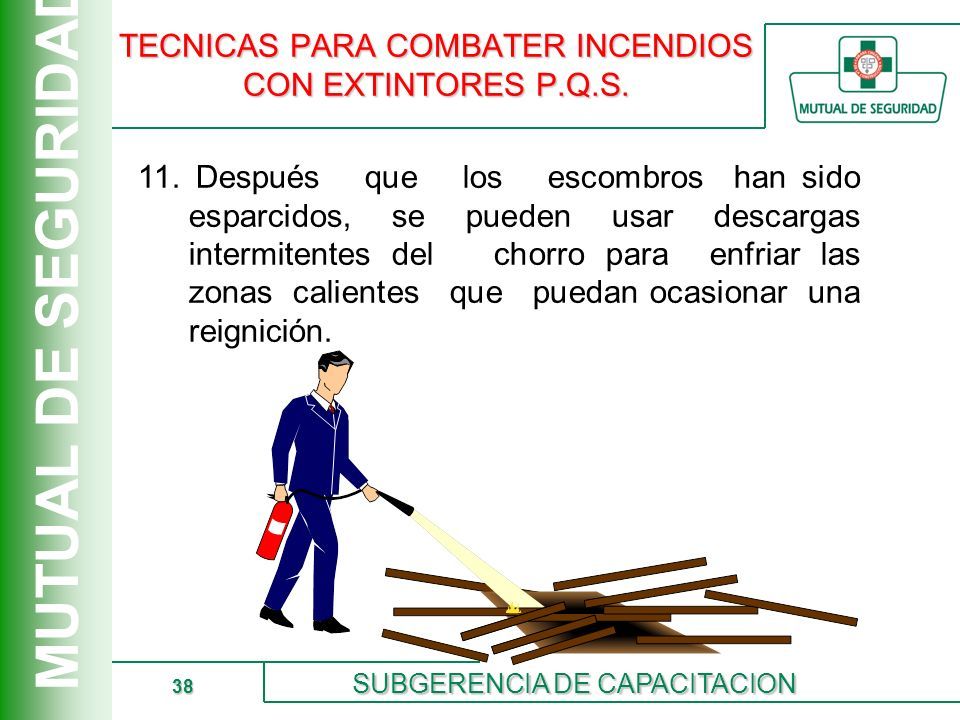

38 MUTUAL DE SEGURIDAD 38 SUBGERENCIA DE CAPACITACION TECNICAS PARA COMBATER INCENDIOS CON EXTINTORES P.Q.S. 11. Después que los escombros han sido esparcidos, se pueden usar descargas intermitentes del chorro para enfriar las zonas calientes que puedan ocasionar una reignición.

39 MUTUAL DE SEGURIDAD 39 SUBGERENCIA DE CAPACITACION BOMBEROS FUEGOS INCIPIENTES “Recuerda que los extintores estan diseñadas para apagar FUEGOS INCIPIENTES ” BOMBEROS “Siempre solicita asistencia a BOMBEROS de su sector”
