1 Arquitectura TCP IP

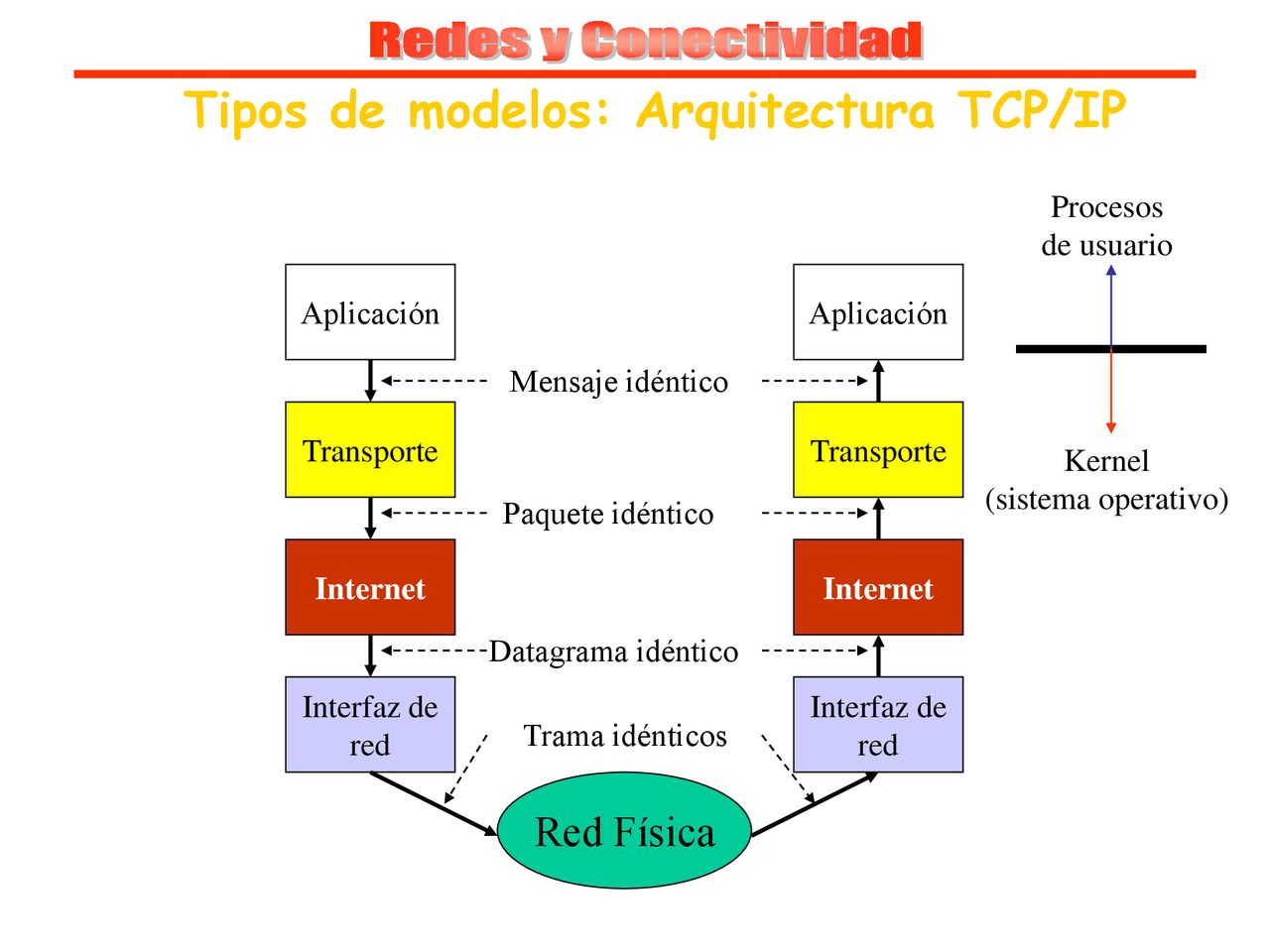

2 Tipos de modelos: Arquitectura TCP/IP
Redes y Conectividad Tipos de modelos: Arquitectura TCP/IP Procesos de usuario Kernel (sistema operativo) Aplicación Transporte Internet Interfaz de red Aplicación Transporte Internet Interfaz de red Mensaje idéntico Paquete idéntico Datagrama idéntico Trama idénticos Red Física

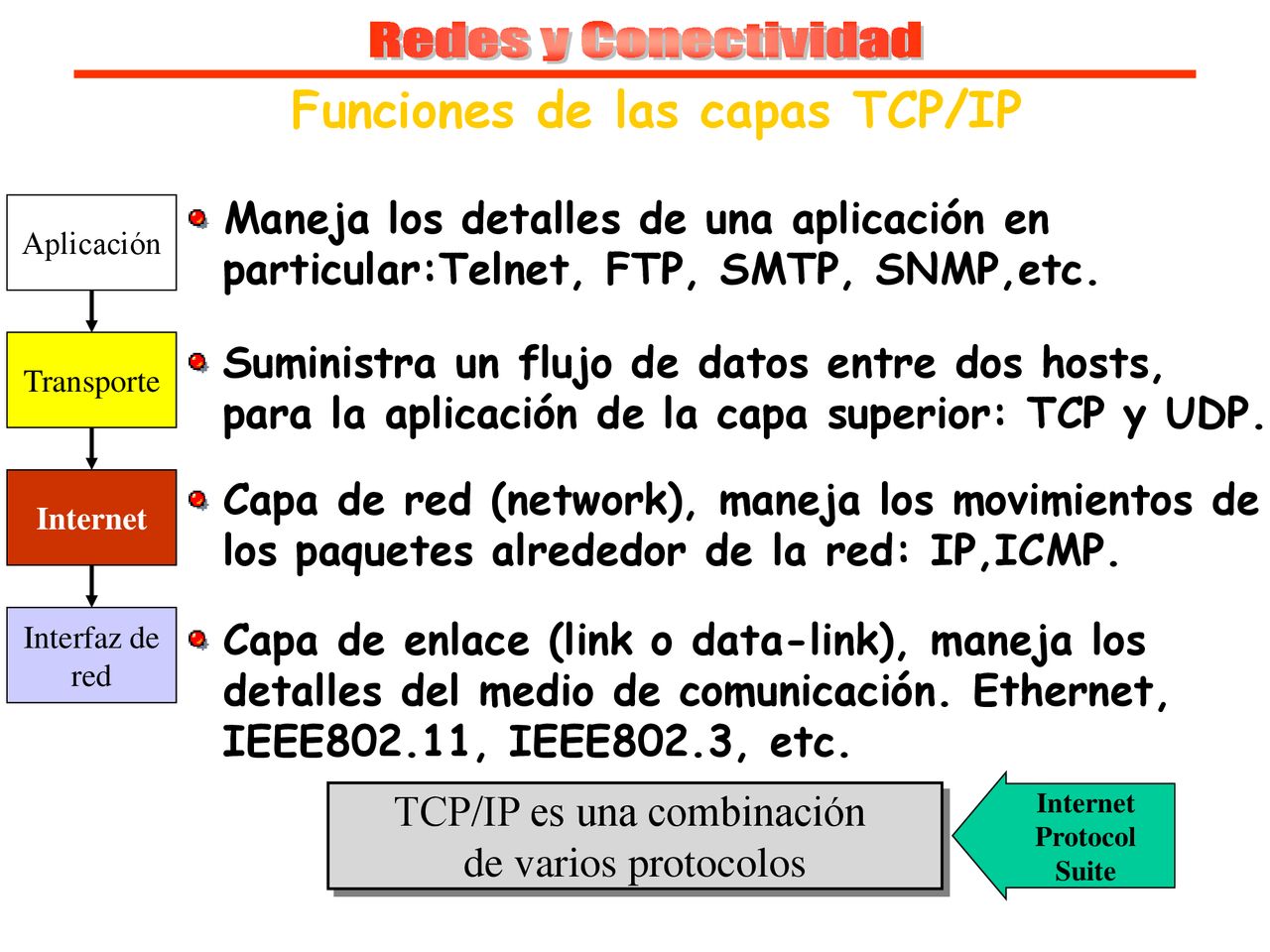

3 Funciones de las capas TCP/IP
Redes y Conectividad Funciones de las capas TCP/IP Aplicación Transporte Internet Interfaz de red Maneja los detalles de una aplicación en particular:Telnet, FTP, SMTP, SNMP,etc. Suministra un flujo de datos entre dos hosts, para la aplicación de la capa superior: TCP y UDP. Capa de red (network), maneja los movimientos de los paquetes alrededor de la red: IP,ICMP. Capa de enlace (link o data-link), maneja los detalles del medio de comunicación. Ethernet, IEEE802.11, IEEE802.3, etc. Internet Protocol Suite TCP/IP es una combinación de varios protocolos

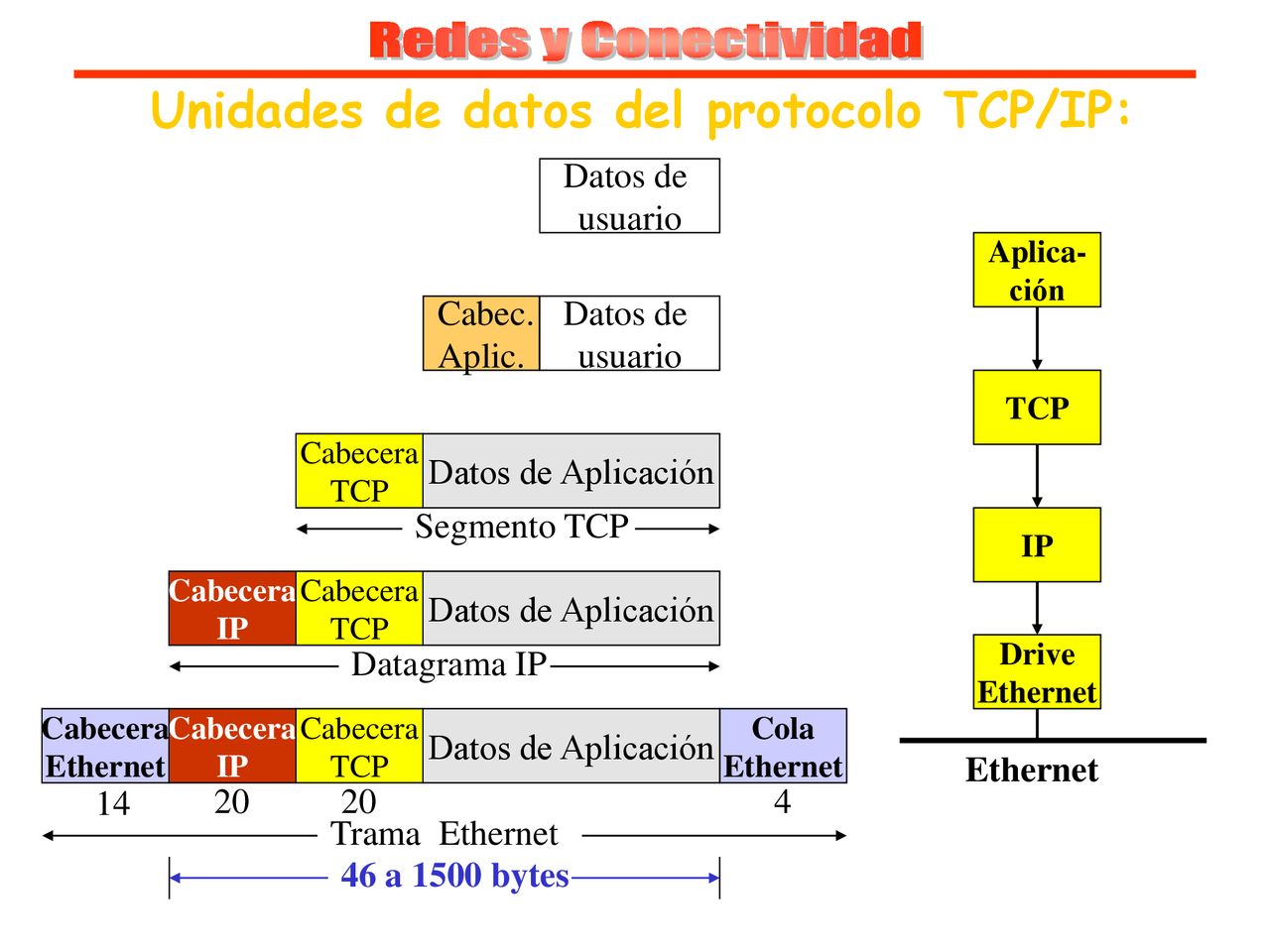

4 Unidades de datos del protocolo TCP/IP:
Redes y Conectividad Unidades de datos del protocolo TCP/IP: Datos de usuario Datos de Aplicación Cabecera TCP IP Ethernet Cola Cabec. Aplic. Datagrama IP Segmento TCP Trama Ethernet 14 20 4 46 a 1500 bytes Drive Ethernet IP TCP Aplica- ción

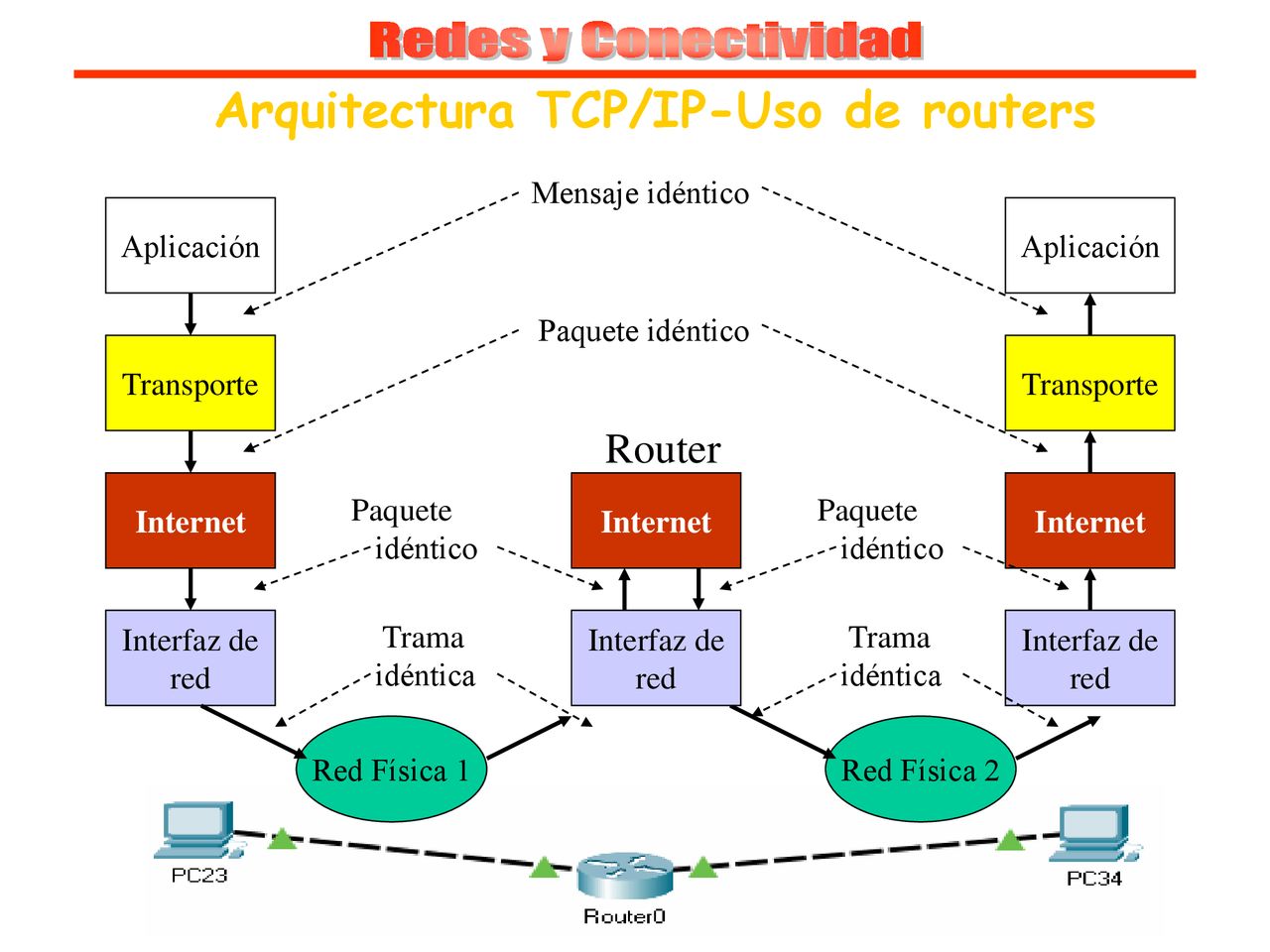

5 Arquitectura TCP/IP-Uso de routers
Redes y Conectividad Arquitectura TCP/IP-Uso de routers Mensaje idéntico Aplicación Transporte Internet Interfaz de red Aplicación Transporte Internet Interfaz de red Paquete idéntico Internet Interfaz de red Router Paquete idéntico Trama idéntica Red Física 1 Red Física 2

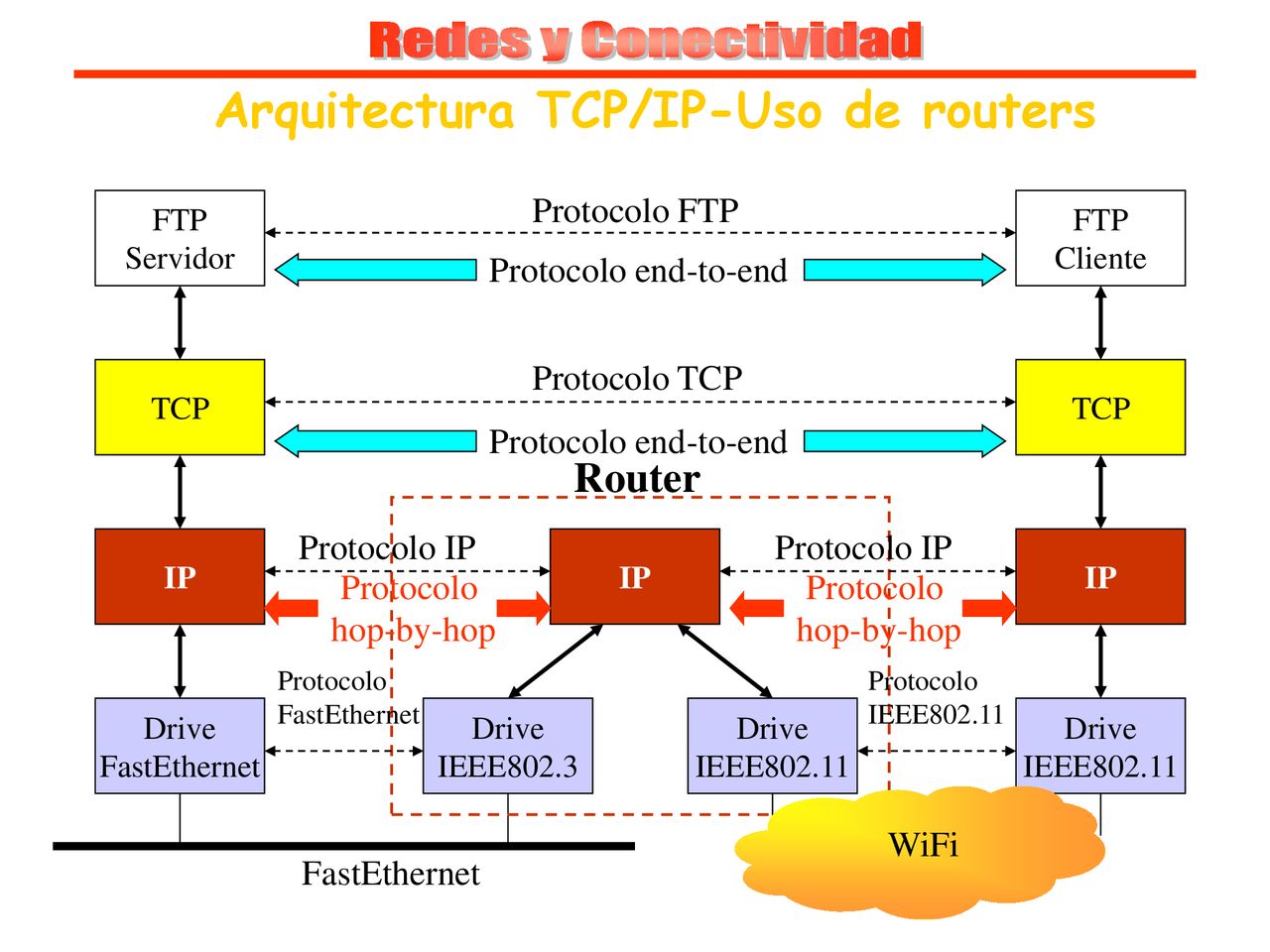

6 Arquitectura TCP/IP-Uso de routers
Redes y Conectividad Arquitectura TCP/IP-Uso de routers Protocolo FTP Router FTP Servidor TCP IP Drive FastEthernet IEEE802.3 Cliente IEEE802.11 Protocolo end-to-end Protocolo TCP Protocolo end-to-end Protocolo IP Protocolo IP Protocolo hop-by-hop Protocolo hop-by-hop Protocolo FastEthernet Protocolo IEEE802.11 WiFi

7 Estratificación del protocolo TCP/IP
Redes y Conectividad Estratificación del protocolo TCP/IP Software fuera del sistema operativo Aplicación Dentro del S.O Direcciones IP Transporte Protocolo 1 Protocolo 2 Protocolo 3 Interfaz 1 Interfaz 2 Interfaz 3 Internet Módulo IP Uso de direcciones Hardware Interfaz de red

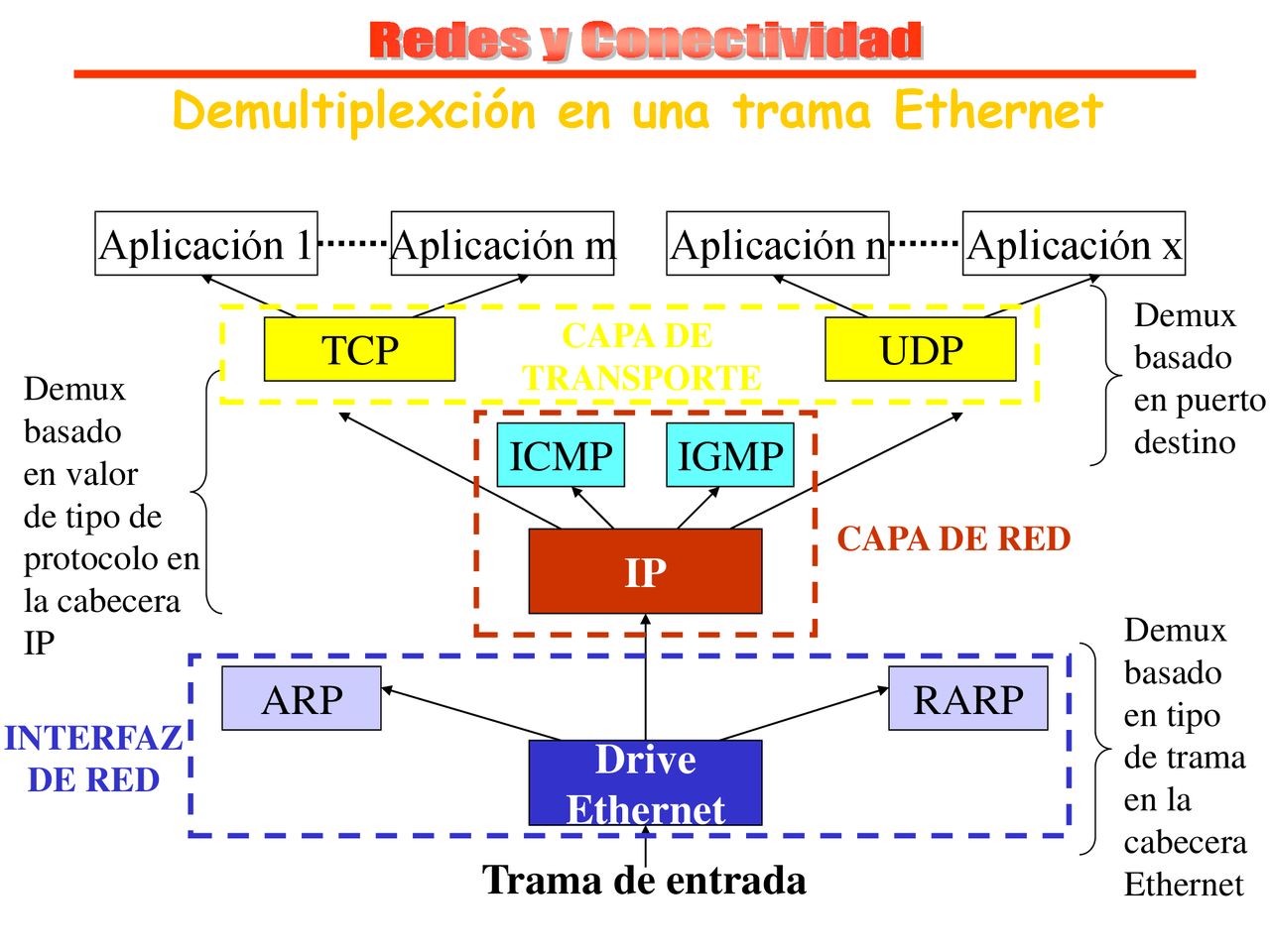

8 Demultiplexción en una trama Ethernet
Redes y Conectividad Demultiplexción en una trama Ethernet Aplicación 1 Aplicación m Aplicación n Aplicación x Demux basado en puerto destino CAPA DE TRANSPORTE TCP UDP Demux basado en valor de tipo de protocolo en la cabecera IP CAPA DE RED ICMP IGMP IP Demux basado en tipo de trama en la cabecera Ethernet INTERFAZ DE RED ARP RARP Drive Ethernet Trama de entrada

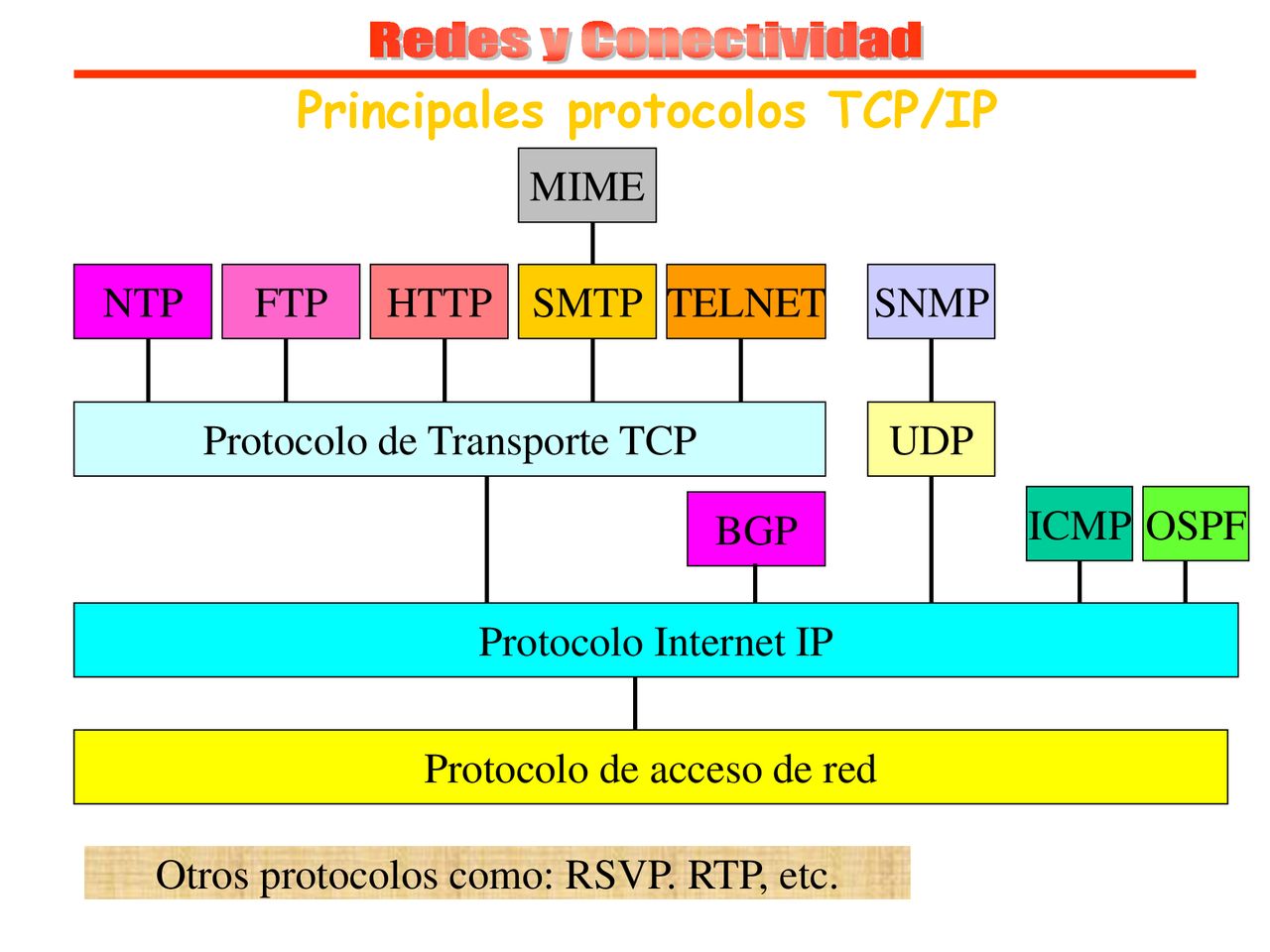

9 Principales protocolos TCP/IP
Redes y Conectividad Principales protocolos TCP/IP MIME NTP FTP HTTP SMTP TELNET SNMP Protocolo de Transporte TCP UDP BGP ICMP OSPF Protocolo Internet IP Protocolo de acceso de red IP: Protocolo Internet MINE: Multi_Purpose Internet Mail Extension UDP: User Datagrama Protocol TCP: Transmission Control Protocol SMTP: Simple Mail Transfer Protocol SNMP: Simple Network Management Protocol HTTP: HypterText Transfer Protocol FTP: File Transfer Protocol ICMP: Internet Control Message Protocol OSPF: Open Shortest Path First BGP: Border Gateway Protocol Otros protocolos como: RSVP. RTP, etc.

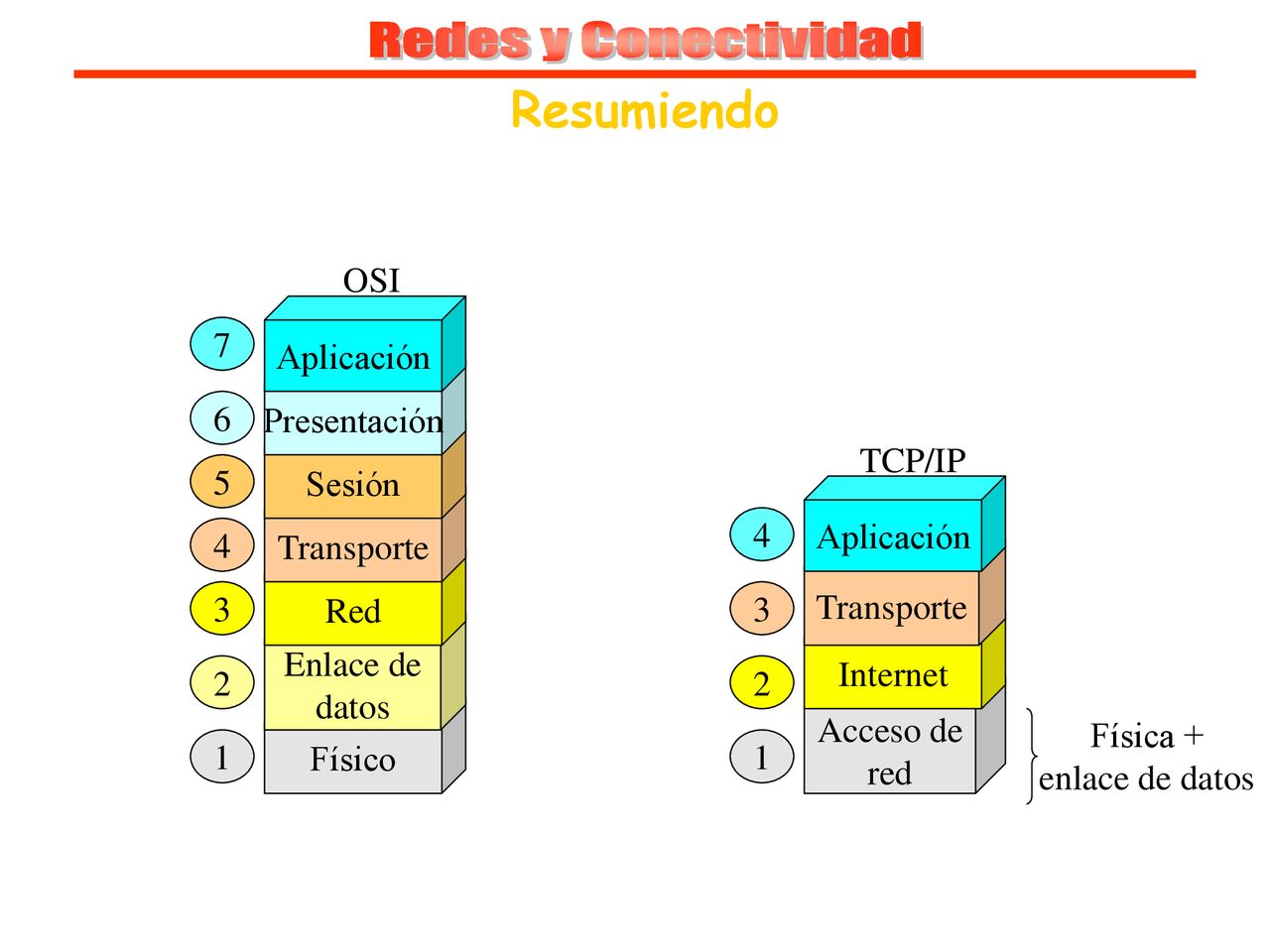

10 Redes y Conectividad Resumiendo Físico Enlace de datos Red Transporte
Sesión Presentación Aplicación OSI 1 2 3 4 5 6 7 Acceso de red Internet Transporte Aplicación TCP/IP 1 2 3 4 Física + enlace de datos

11 Bibliografía y Referencias
Bibliografia TCP/IP Tutorial and Technical Overview. Agosto de 2001. TCP/IP Illustrated, The Protocols, Volume 1. W. Richard Stevens. Connected: An Internet Encyclopedia
