Diagramas de Tanabe Sugano

Presentación del tema: "Diagramas de Tanabe Sugano"— Transcripción de la presentación:

1 Diagramas de Tanabe Sugano
Andrés Camilo Giraldo Contreras Gabriel Alejandro Vásquez Ortiz Química inorgánica II Programa de Química Facultad de Ciencias Básica y Tecnologías Universidad del Quindío

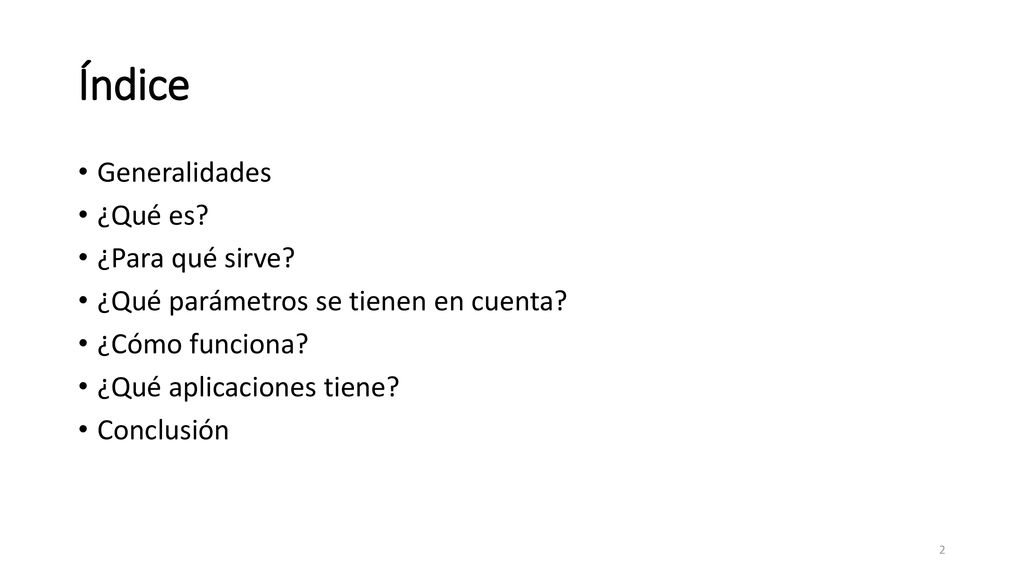

2 Índice Generalidades ¿Qué es? ¿Para qué sirve?
¿Qué parámetros se tienen en cuenta? ¿Cómo funciona? ¿Qué aplicaciones tiene? Conclusión

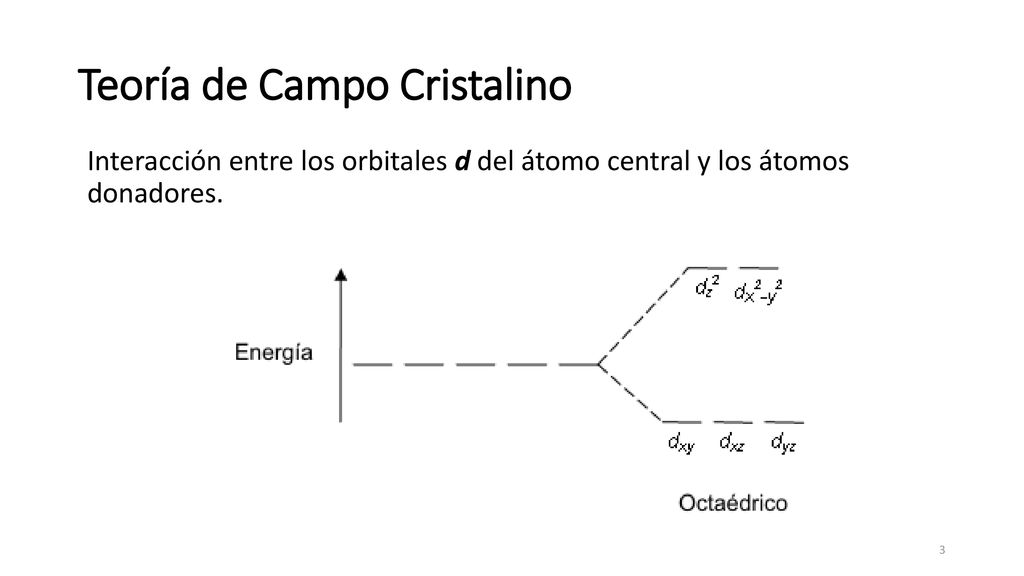

3 Teoría de Campo Cristalino
Interacción entre los orbitales d del átomo central y los átomos donadores.

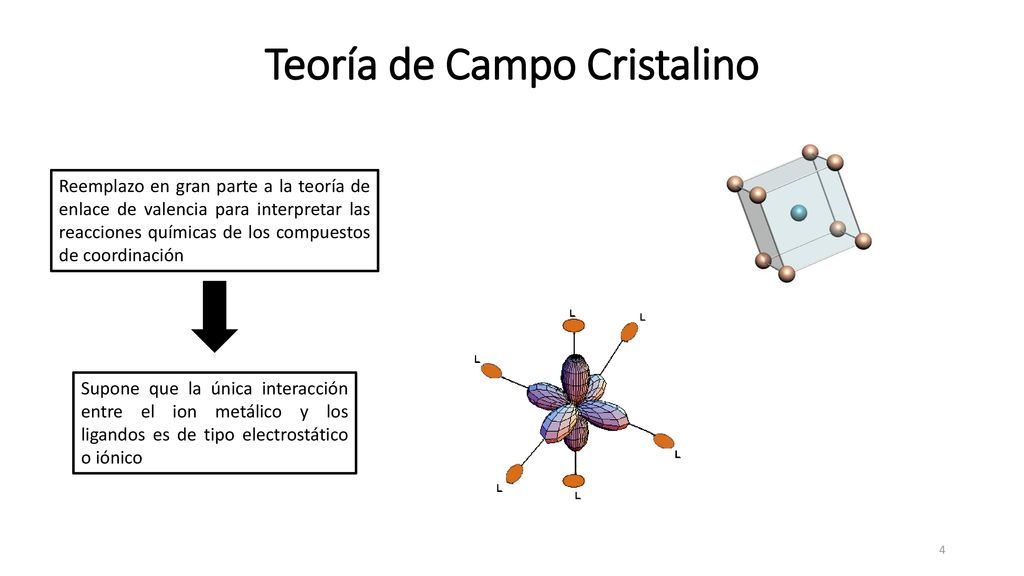

4 Teoría de Campo Cristalino
Reemplazo en gran parte a la teoría de enlace de valencia para interpretar las reacciones químicas de los compuestos de coordinación Supone que la única interacción entre el ion metálico y los ligandos es de tipo electrostático o iónico

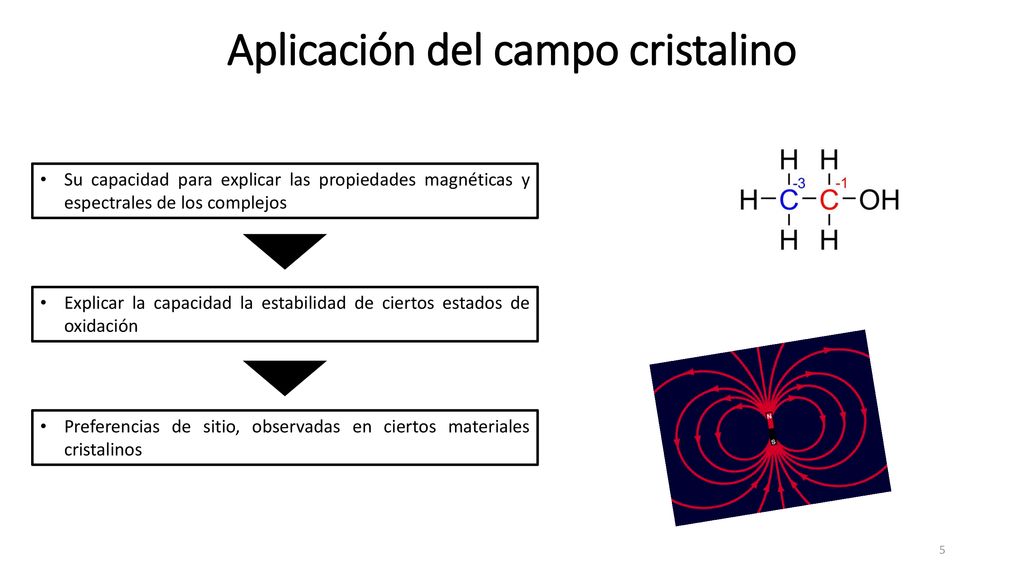

5 Aplicación del campo cristalino
Su capacidad para explicar las propiedades magnéticas y espectrales de los complejos Explicar la capacidad la estabilidad de ciertos estados de oxidación Preferencias de sitio, observadas en ciertos materiales cristalinos

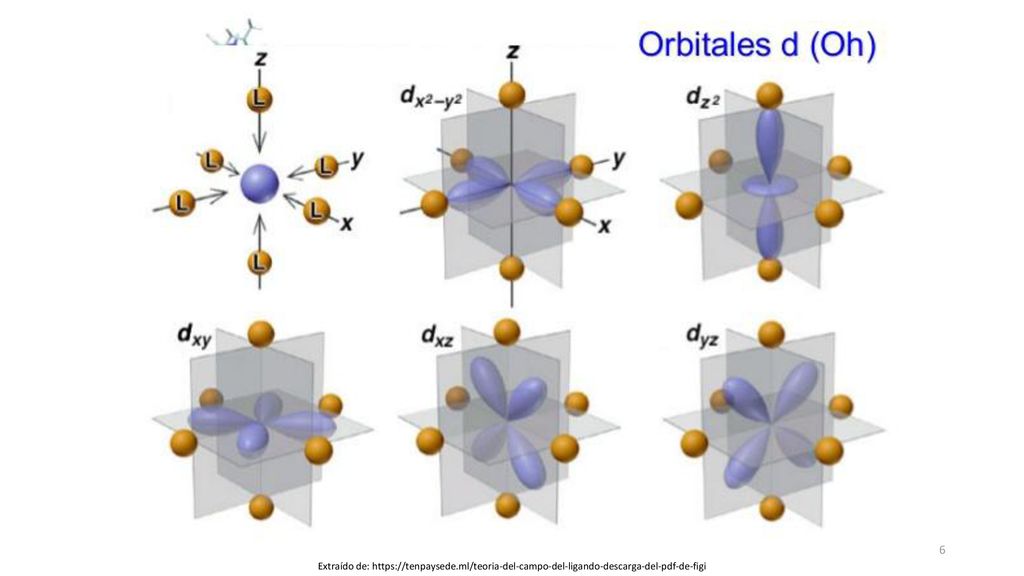

6 Extraído de: https://tenpaysede

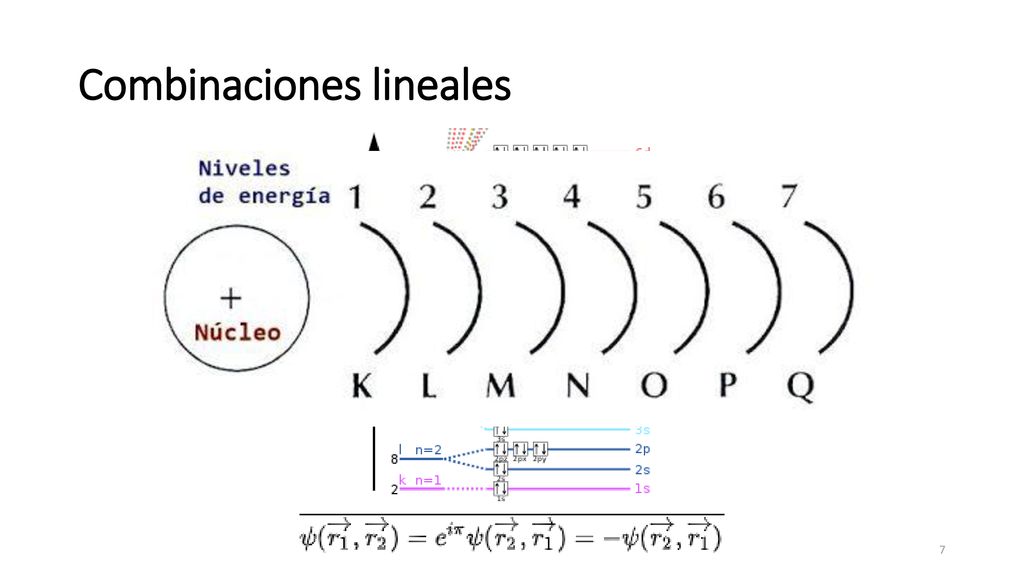

7 Combinaciones lineales

8 Principio de exclusión de Pauli
Dos electrones no pueden presentar las mismas características dentro de un mismo átomo. Extraído de :

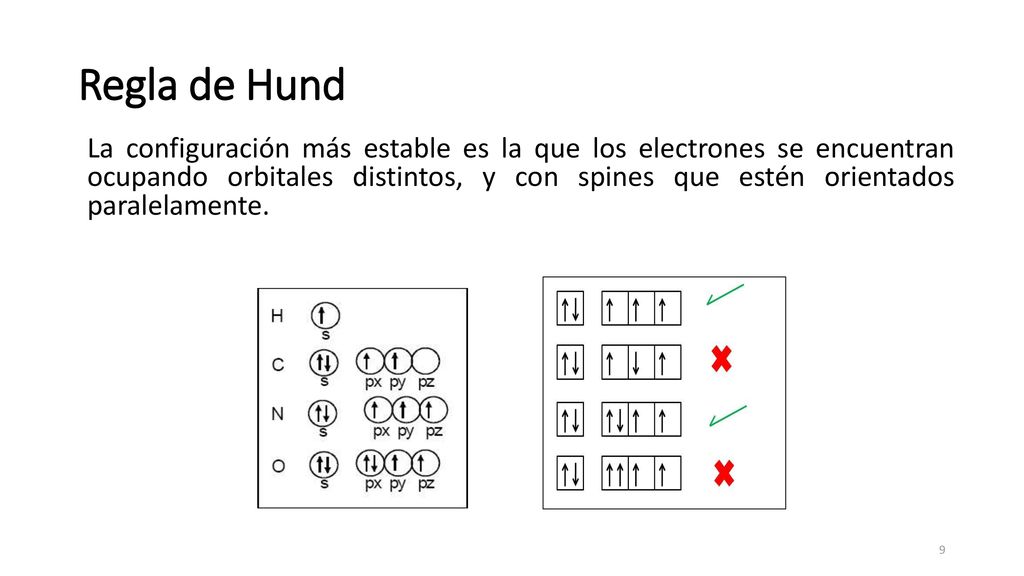

9 Regla de Hund La configuración más estable es la que los electrones se encuentran ocupando orbitales distintos, y con spines que estén orientados paralelamente.

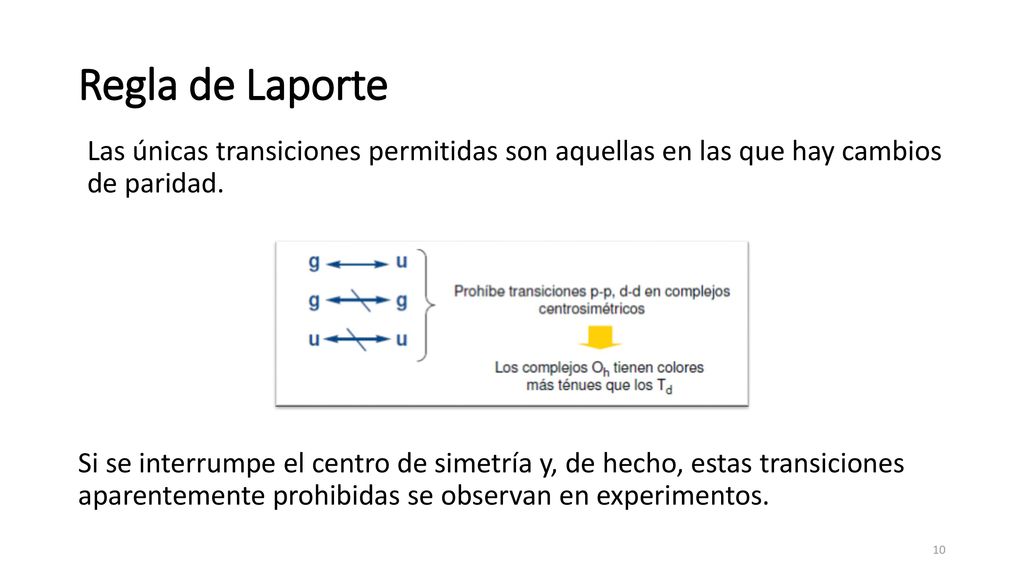

10 Regla de Laporte Las únicas transiciones permitidas son aquellas en las que hay cambios de paridad. Si se interrumpe el centro de simetría y, de hecho, estas transiciones aparentemente prohibidas se observan en experimentos.

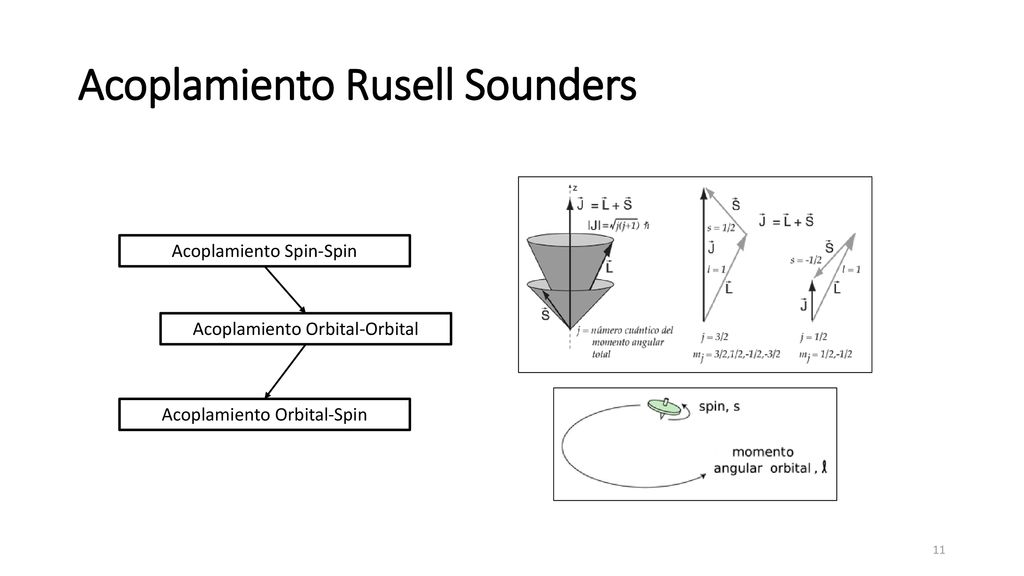

11 Acoplamiento Rusell Sounders
Acoplamiento Spin-Spin Acoplamiento Orbital-Orbital Acoplamiento Orbital-Spin

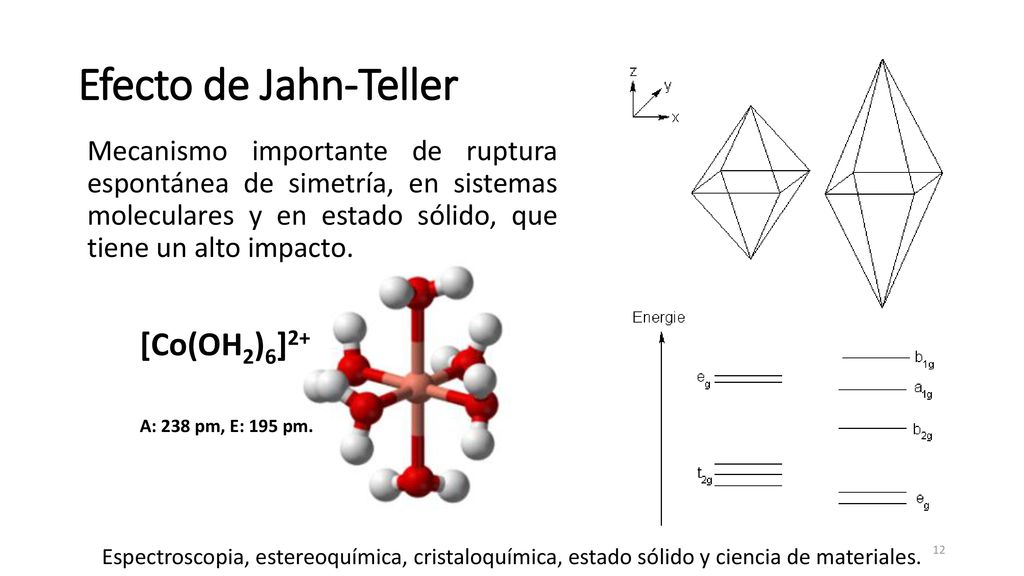

12 Efecto de Jahn-Teller [Co(OH2)6]2+
Mecanismo importante de ruptura espontánea de simetría, en sistemas moleculares y en estado sólido, que tiene un alto impacto. [Co(OH2)6]2+ A: 238 pm, E: 195 pm. Espectroscopia, estereoquímica, cristaloquímica, estado sólido y ciencia de materiales.

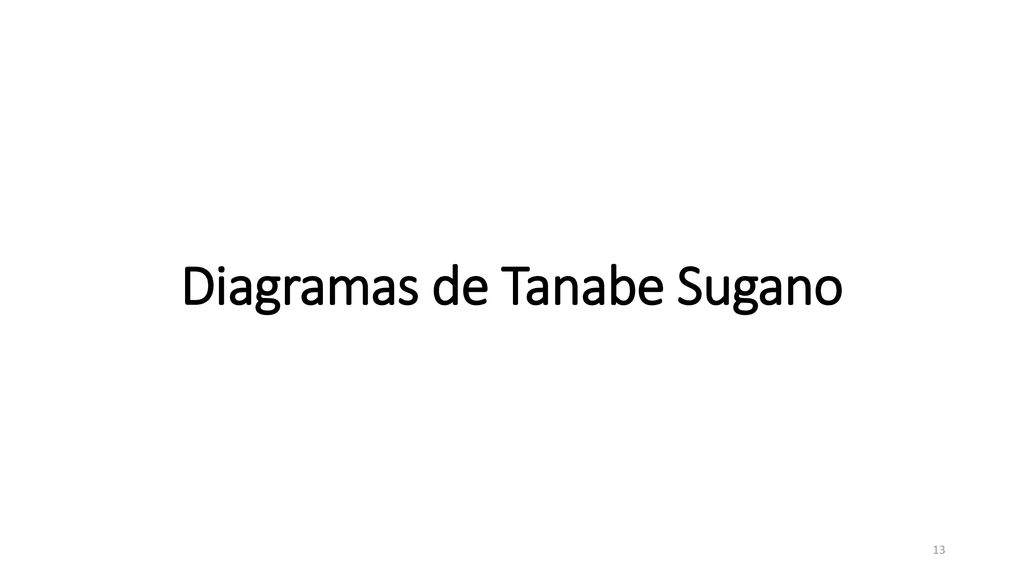

13 Diagramas de Tanabe Sugano

14 Extraído de: https://es.wikipedia.org/wiki/Diagramas_de_Tanabe_Sugano

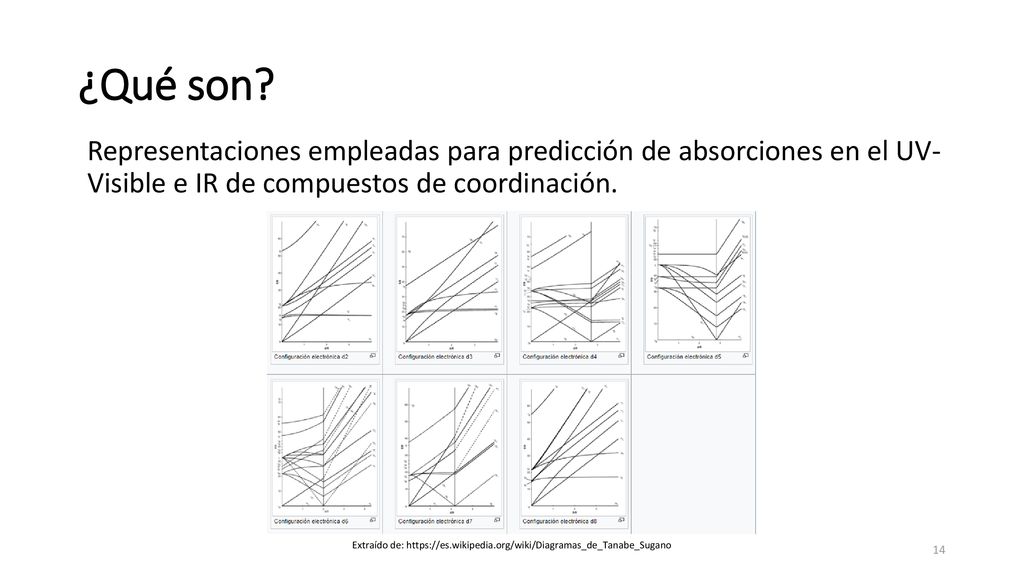

¿Qué son? Representaciones empleadas para predicción de absorciones en el UV- Visible e IR de compuestos de coordinación. Extraído de:

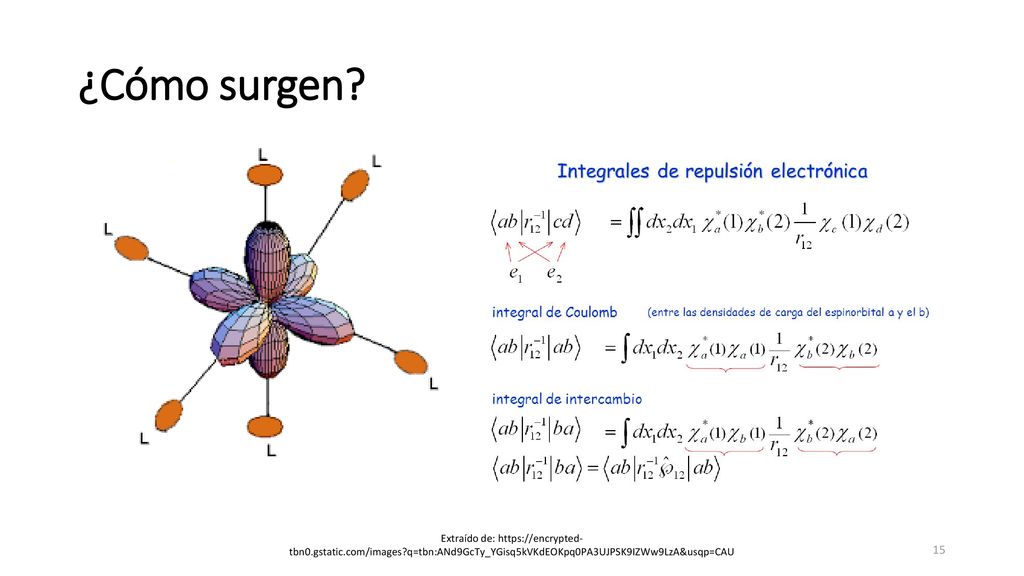

15 ¿Cómo surgen? Extraído de:

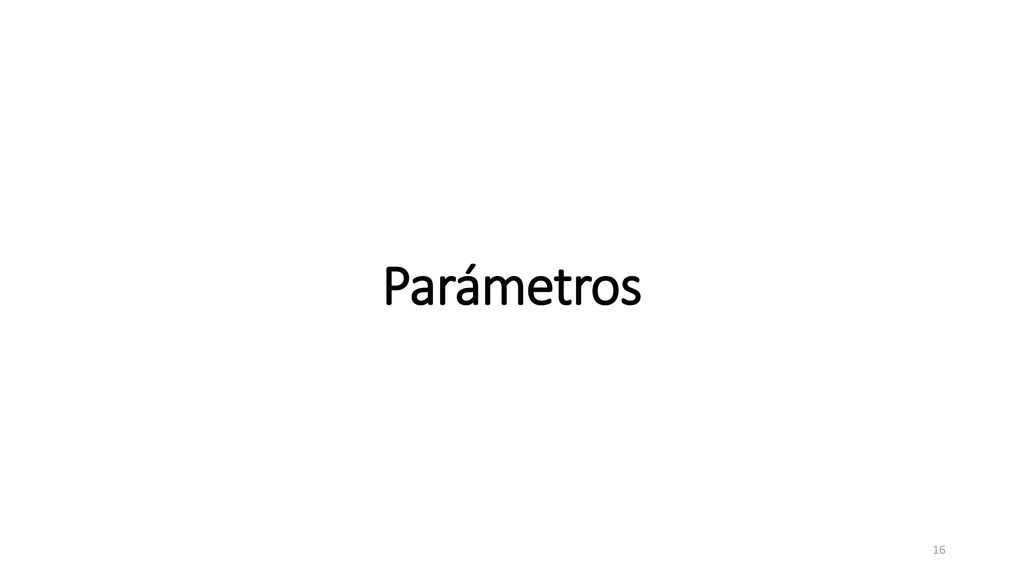

16 Parámetros

17 Parámetros de Racah Se generaron como un medio para describir los efectos de la repulsión electrón-electrón dentro de los complejos metálicos. Estos no son más que combinaciones lineales de algunas integrales de coulomb y de intercambio, y se les conoce como los parámetros de Racah B y C.

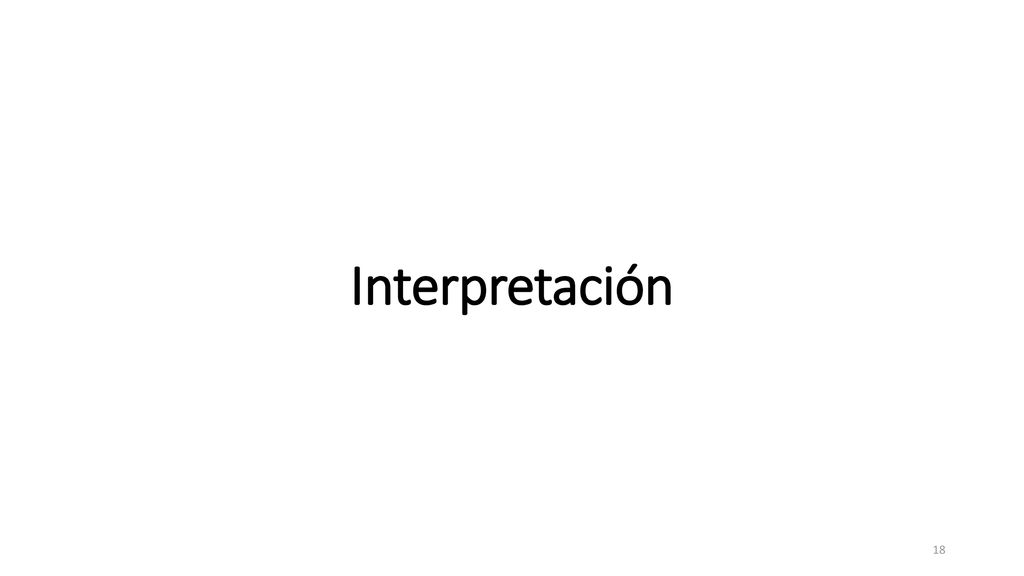

18 Interpretación

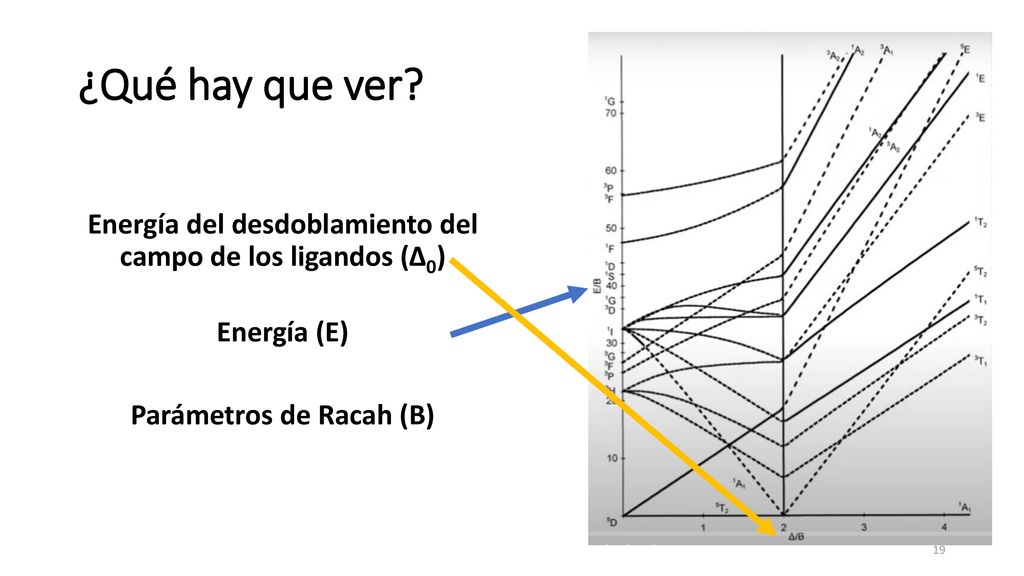

19 ¿Qué hay que ver? Energía del desdoblamiento del campo de los ligandos (Δ0) Energía (E) Parámetros de Racah (B)

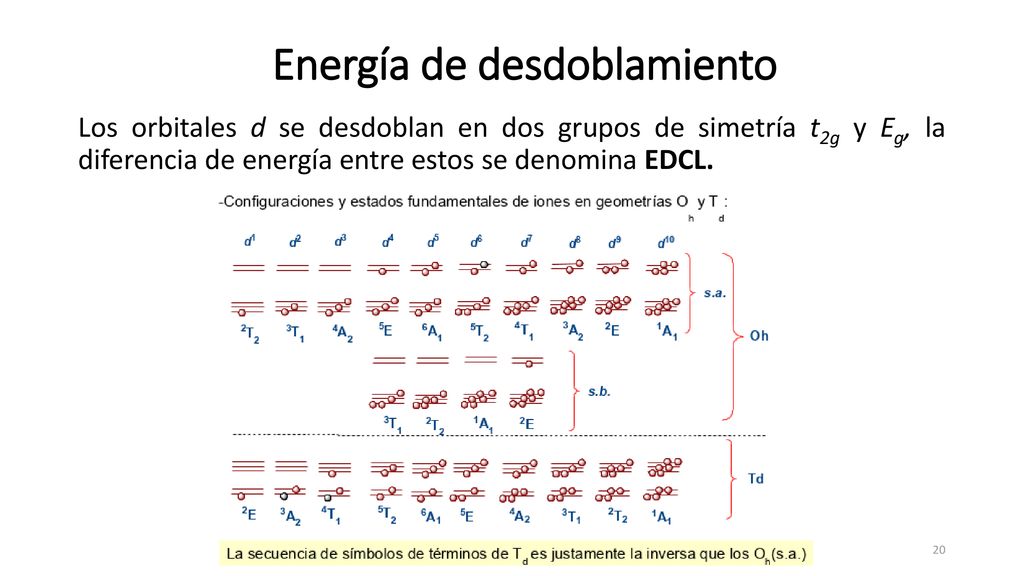

20 Energía de desdoblamiento
Los orbitales d se desdoblan en dos grupos de simetría t2g y Eg, la diferencia de energía entre estos se denomina EDCL.

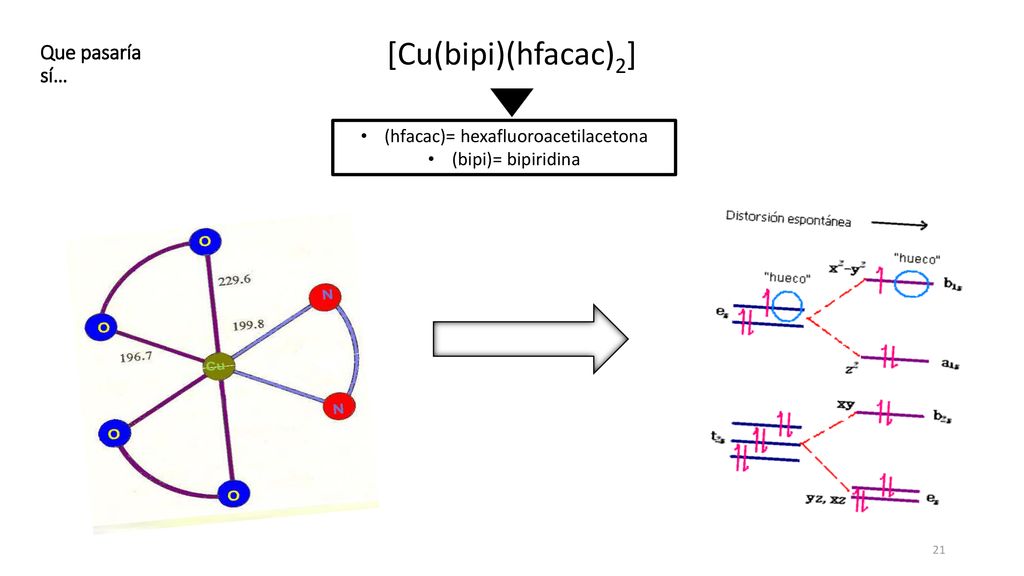

21 (hfacac)= hexafluoroacetilacetona
Que pasaría sí… [Cu(bipi)(hfacac)2] (hfacac)= hexafluoroacetilacetona (bipi)= bipiridina

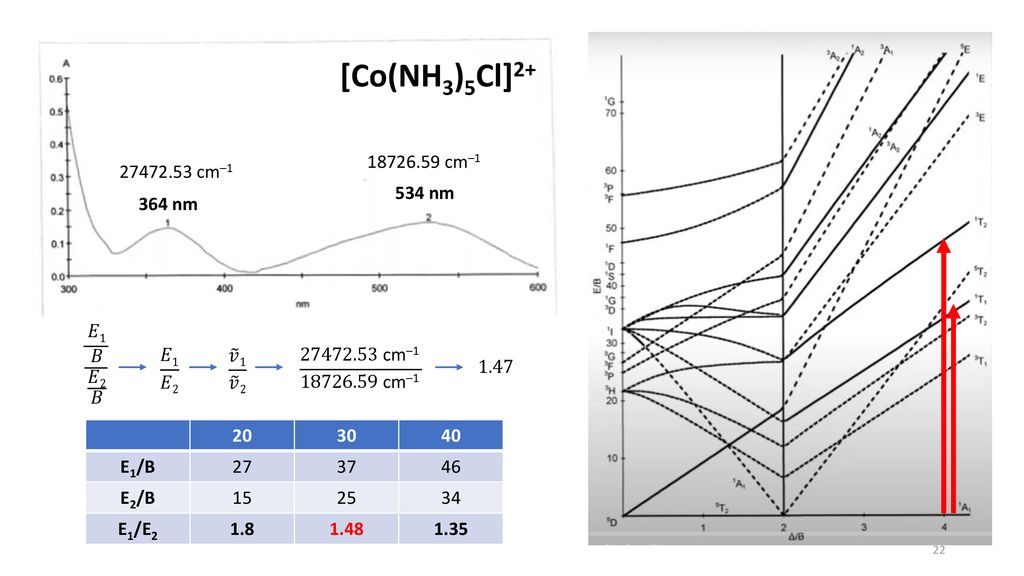

22 [Co(NH3)5Cl]2+ 18726.59 cm–1 27472.53 cm–1 534 nm 364 nm 𝐸1 𝐵 𝐸2 𝐵
𝐸1 𝐵 𝐸2 𝐵 𝐸1 𝐸2 𝑣 1 𝑣 2 cm– cm–1 1.47 20 30 40 E1/B 27 37 46 E2/B 15 25 34 E1/E2 1.8 1.48 1.35

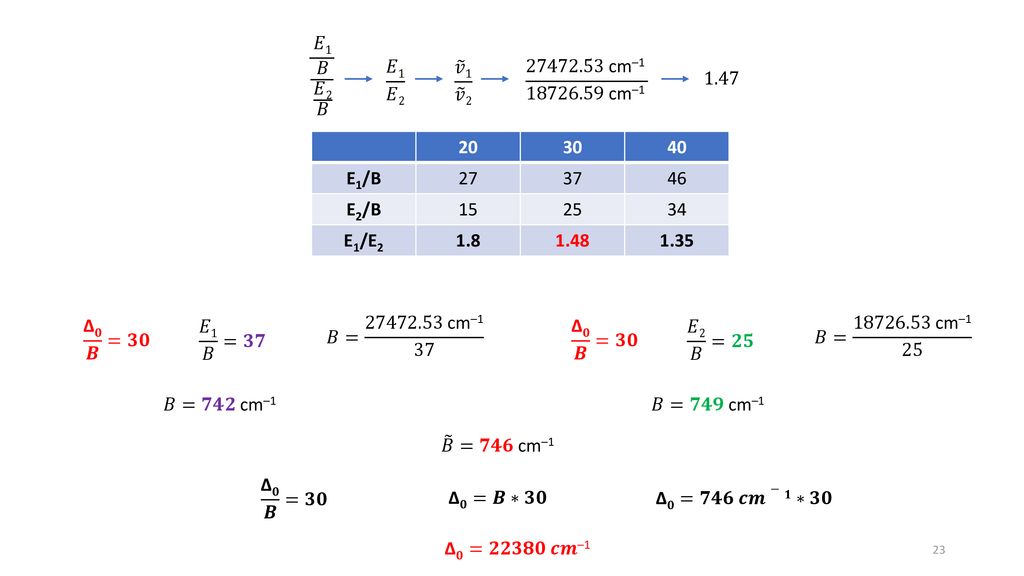

23 𝐸1 𝐵 𝐸2 𝐵 𝐸1 𝐸2 𝑣 1 𝑣 2 cm– cm–1 1.47 20 30 40 E1/B 27 37 46 E2/B 15 25 34 E1/E2 1.8 1.48 1.35 𝐵= cm–1 37 𝐵= cm–1 25 Δ𝟎 𝑩 =𝟑𝟎 𝐸1 𝐵 =𝟑𝟕 Δ𝟎 𝑩 =𝟑𝟎 𝐸2 𝐵 =𝟐𝟓 𝐵=𝟕𝟒𝟐 cm–1 𝐵=𝟕𝟒𝟗 cm–1 𝐵 =𝟕𝟒𝟔 cm–1 Δ𝟎 𝑩 =𝟑𝟎 Δ𝟎=𝑩∗𝟑𝟎 Δ𝟎=𝟕𝟒𝟔 𝒄𝒎−𝟏∗𝟑𝟎 Δ𝟎=𝟐𝟐𝟑𝟖𝟎 𝒄𝒎–1

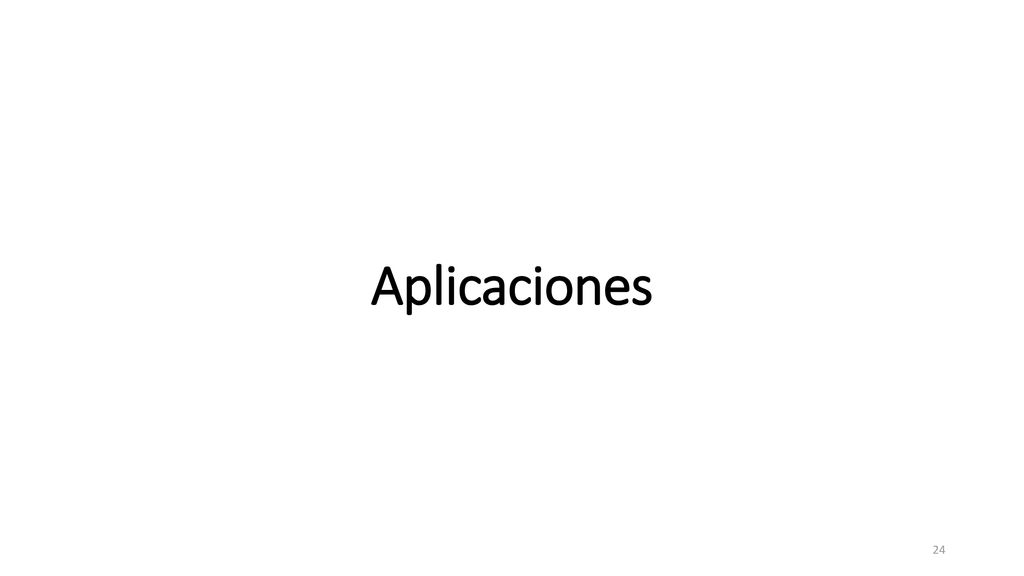

24 Aplicaciones

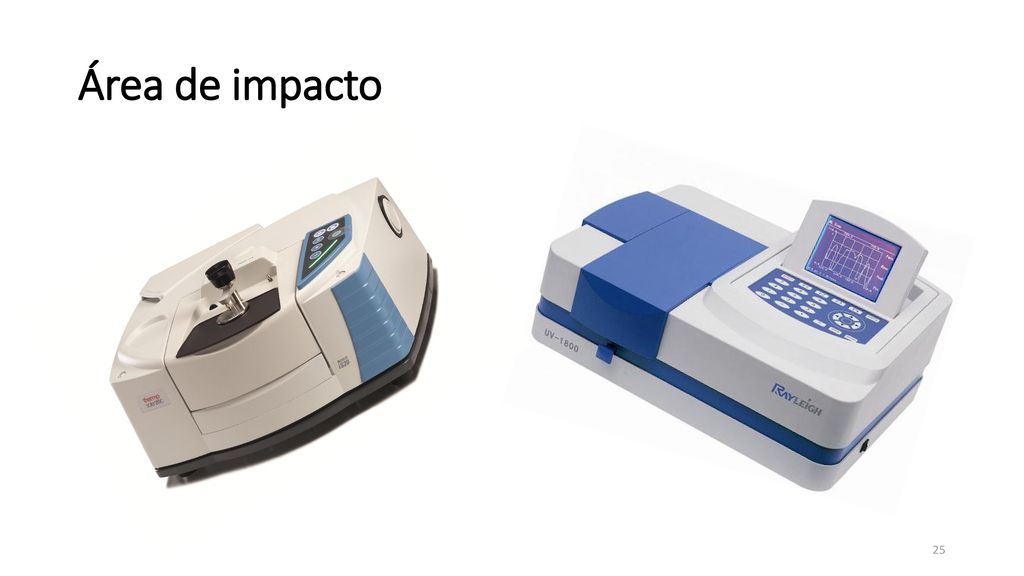

25 Área de impacto

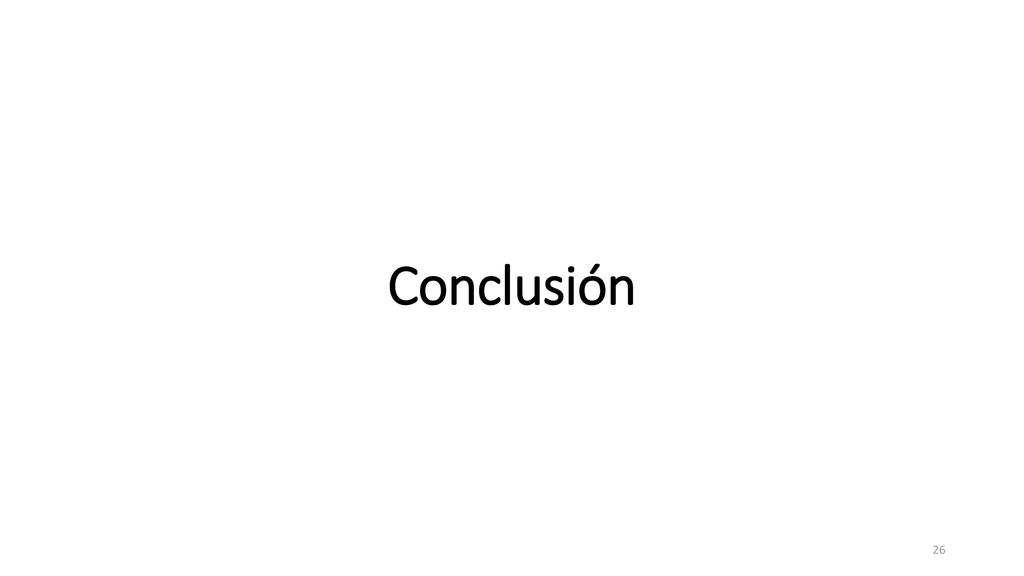

26 Conclusión
