1 UNIVERSIDAD DE SAN MARTIN DE PORRES FACULTAD DE MEDICINA HUMANA FILIAL NORTE QUIMICA MEDICA ESTEREOISOMERIA PROFESOR: Hélmer Lezama. 2015-I USMP-FMH-FN-QM-2015-I H. Lezama 1

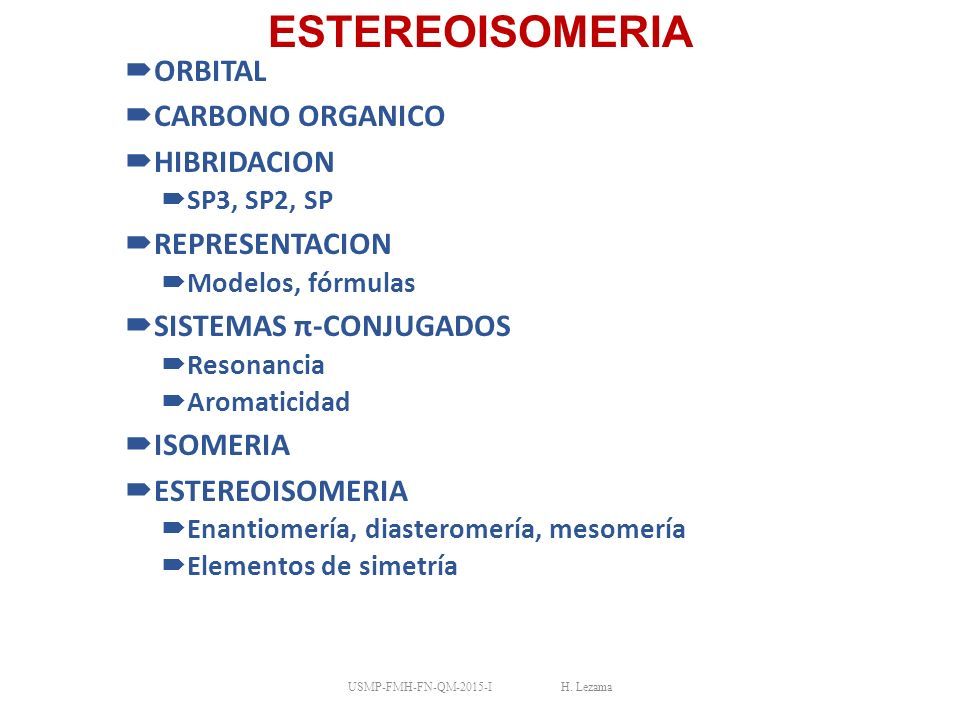

2 ESTEREOISOMERIA  ORBITAL  CARBONO ORGANICO  HIBRIDACION  SP3, SP2, SP  REPRESENTACION  Modelos, fórmulas  SISTEMAS π-CONJUGADOS  Resonancia  Aromaticidad  ISOMERIA  ESTEREOISOMERIA  Enantiomería, diasteromería, mesomería  Elementos de simetría USMP-FMH-FN-QM-2015-I H. Lezama 2

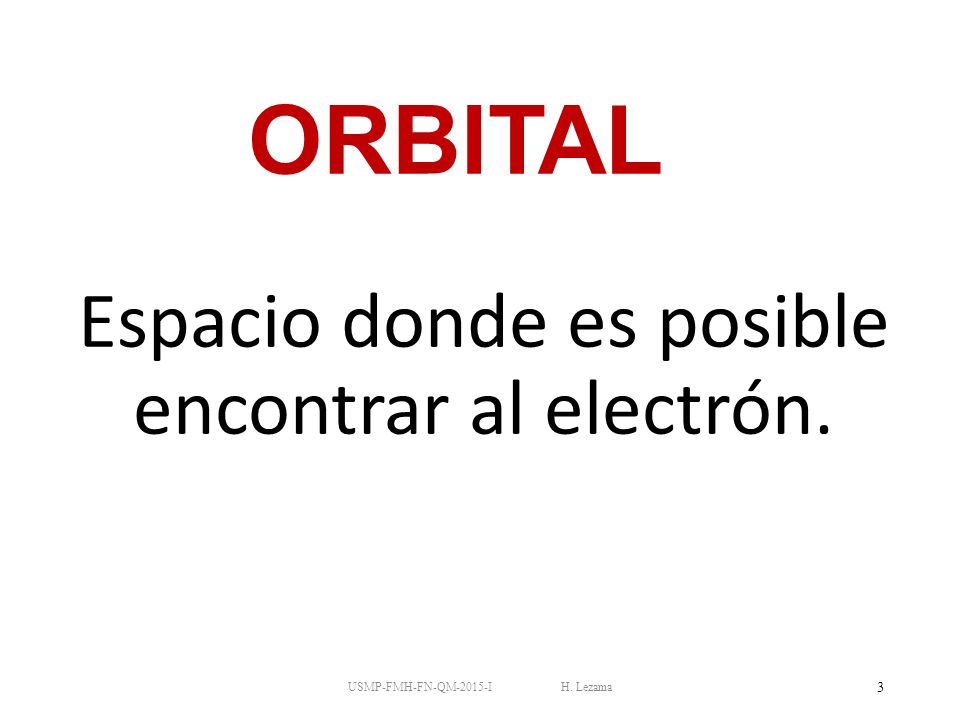

3 ORBITAL Espacio donde es posible encontrar al electrón. USMP-FMH-FN-QM-2015-I H. Lezama 3

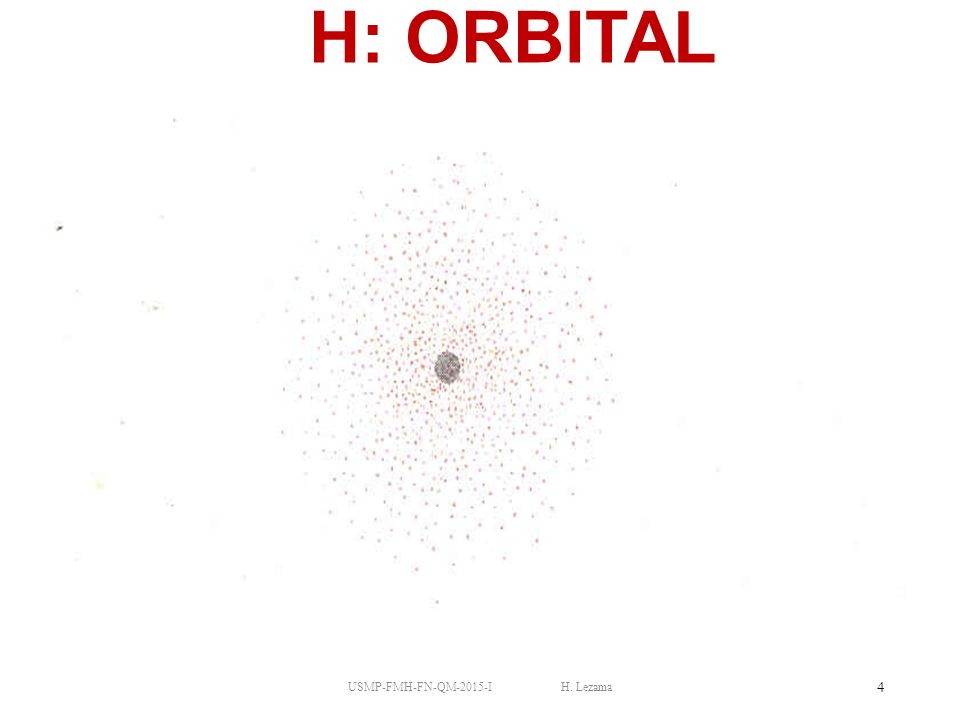

4 H: ORBITAL USMP-FMH-FN-QM-2015-I H. Lezama 4

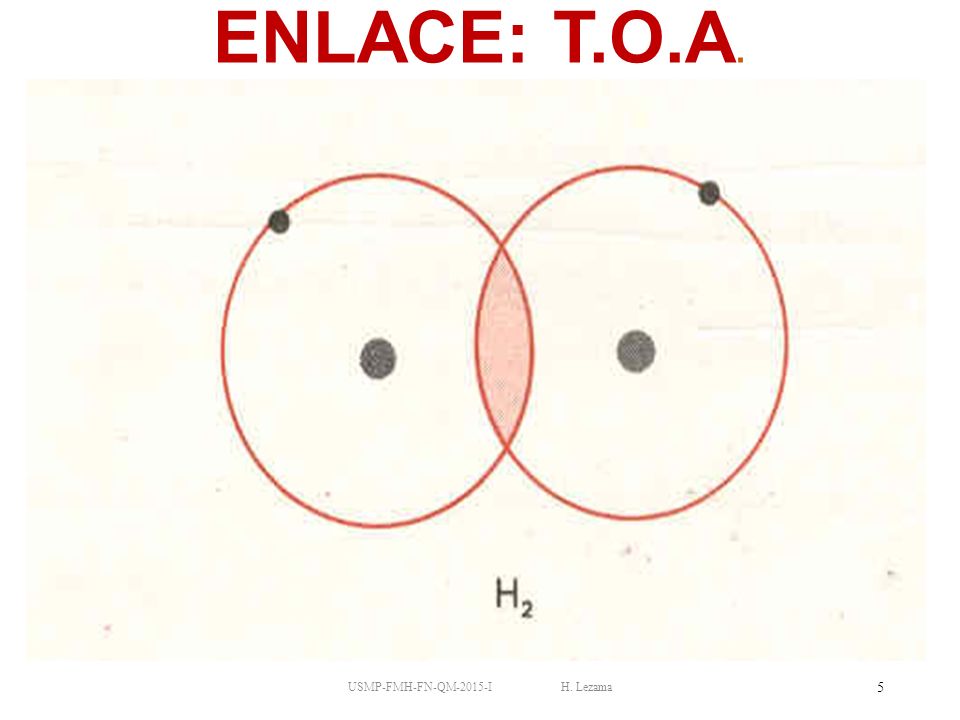

5 ENLACE: T.O.A. USMP-FMH-FN-QM-2015-I H. Lezama 5

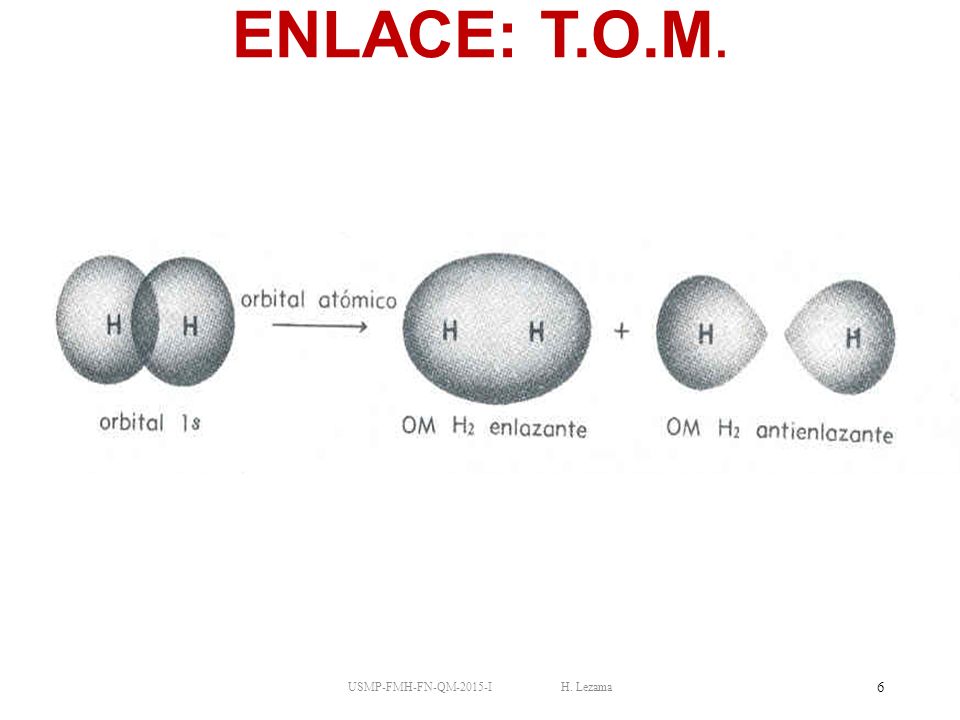

6 ENLACE: T.O.M. USMP-FMH-FN-QM-2015-I H. Lezama 6

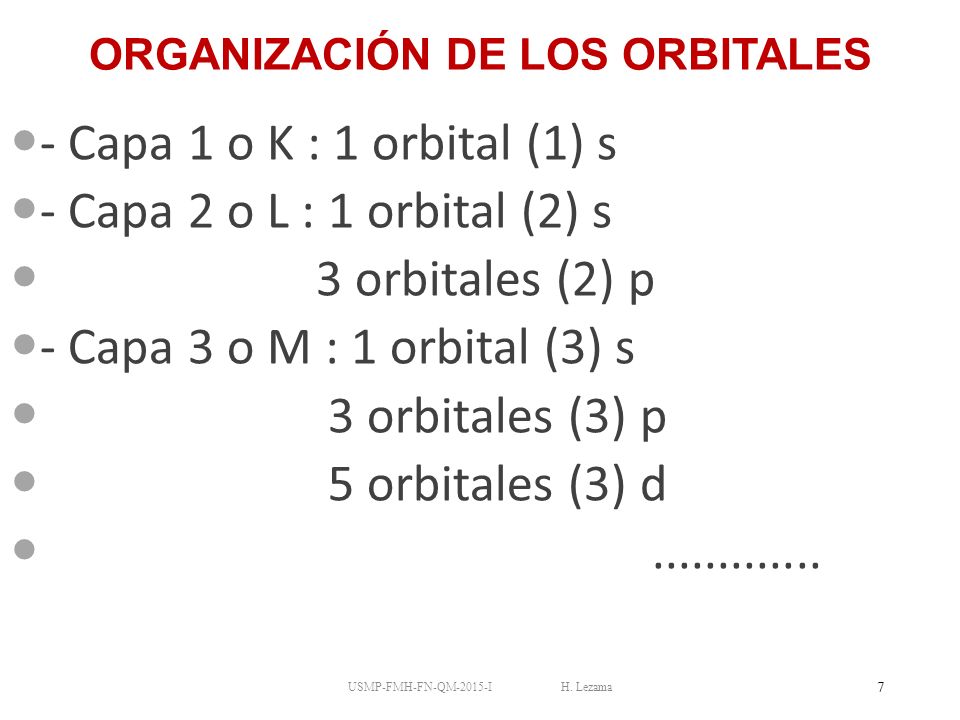

7 ORGANIZACIÓN DE LOS ORBITALES - Capa 1 o K : 1 orbital (1) s - Capa 2 o L : 1 orbital (2) s 3 orbitales (2) p - Capa 3 o M : 1 orbital (3) s 3 orbitales (3) p 5 orbitales (3) d............. USMP-FMH-FN-QM-2015-I H. Lezama 7

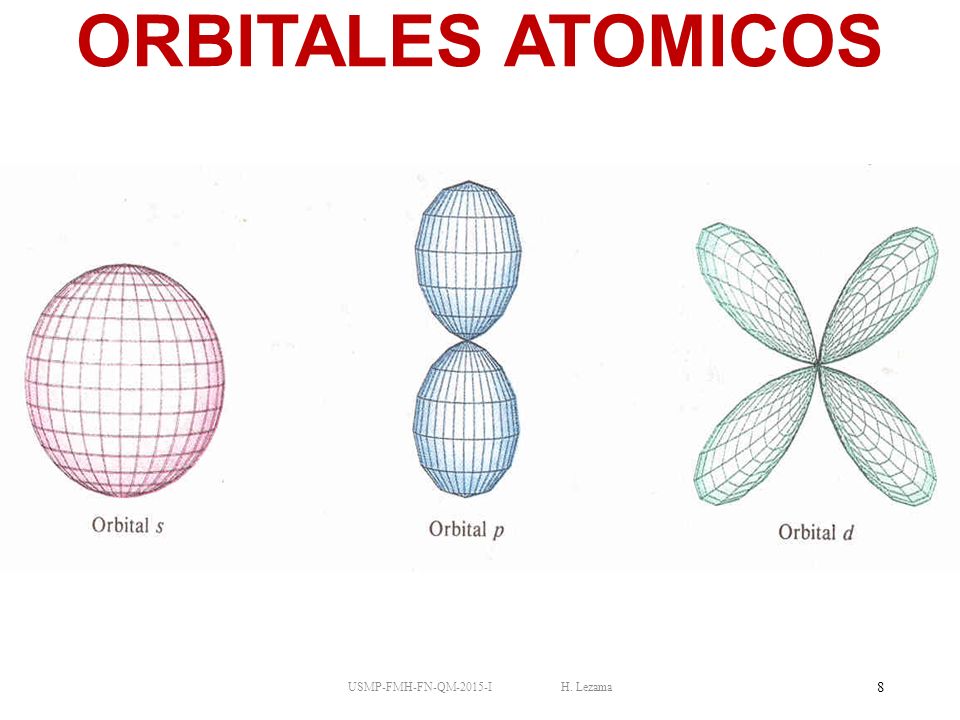

8 ORBITALES ATOMICOS USMP-FMH-FN-QM-2015-I H. Lezama 8

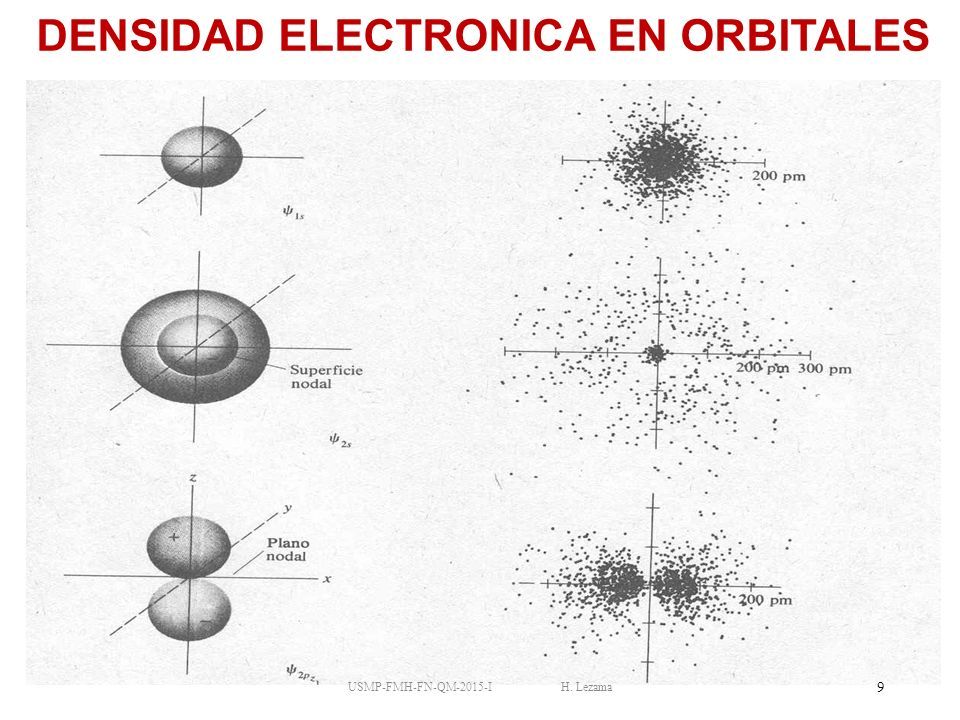

9 DENSIDAD ELECTRONICA EN ORBITALES USMP-FMH-FN-QM-2015-I H. Lezama 9

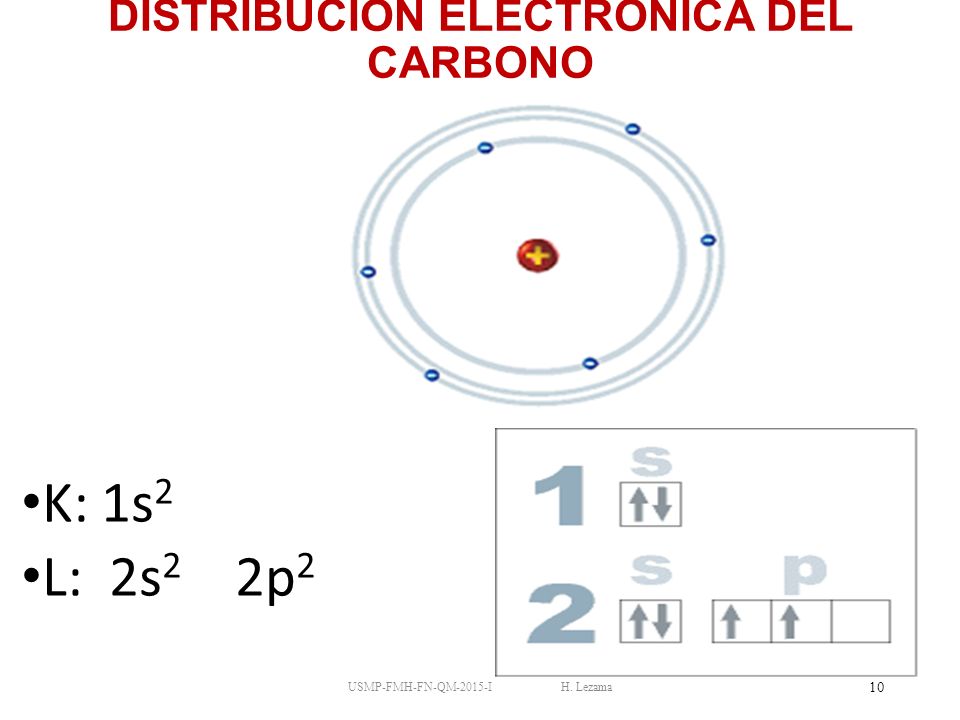

10 DISTRIBUCION ELECTRONICA DEL CARBONO K: 1s 2 L: 2s 2 2p 2 USMP-FMH-FN-QM-2015-I H. Lezama 10

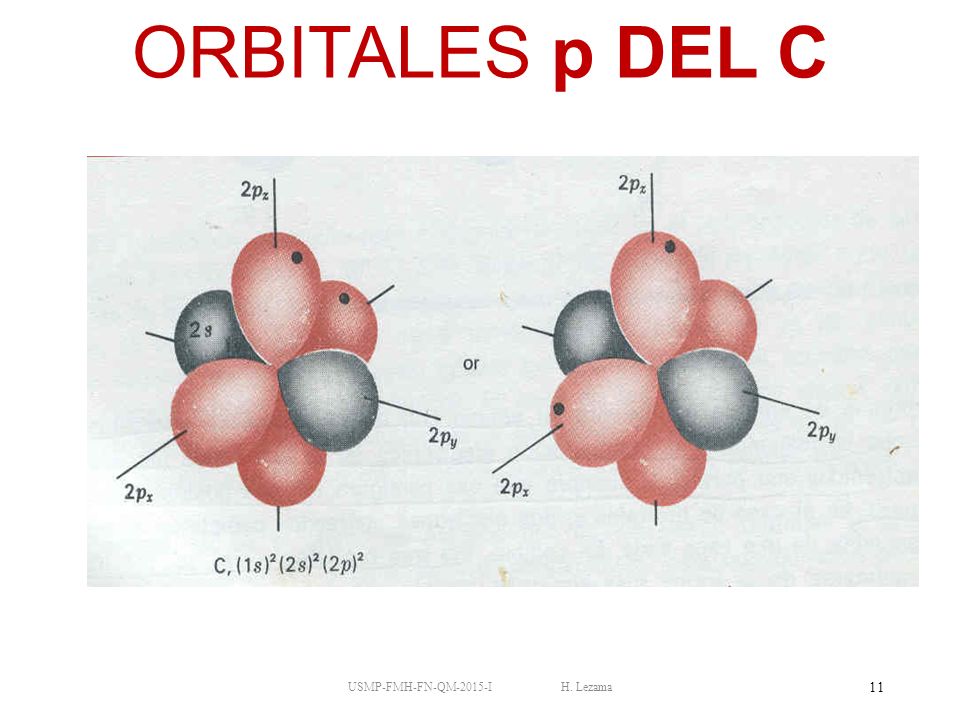

11 ORBITALES p DEL C USMP-FMH-FN-QM-2015-I H. Lezama 11

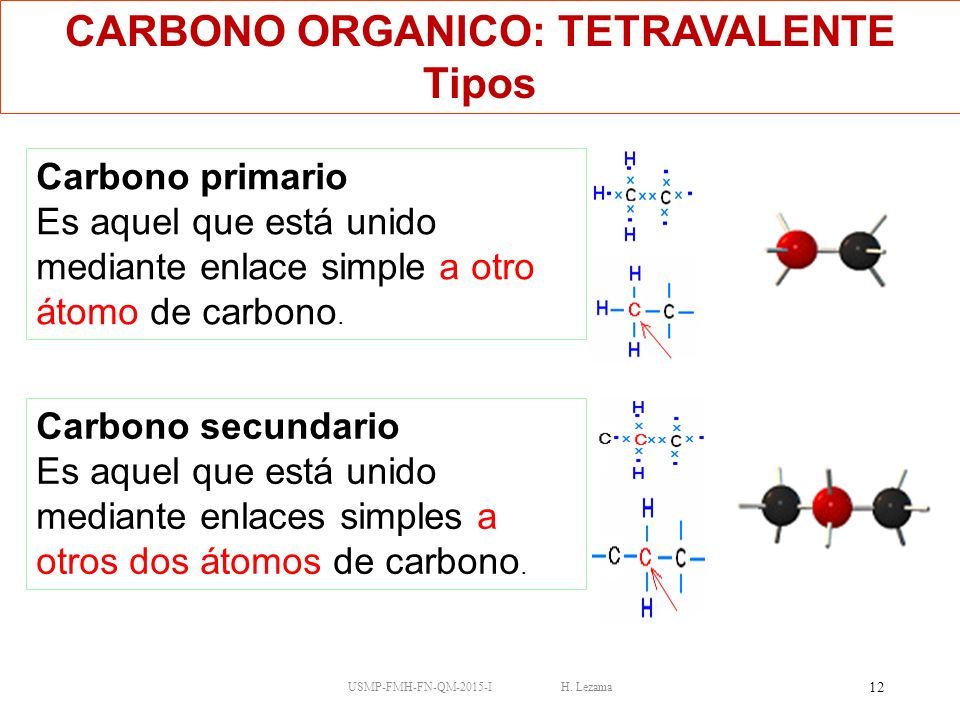

12 USMP-FMH-FN-QM-2015-I H. Lezama 12 CARBONO ORGANICO: TETRAVALENTE Tipos Carbono primario Es aquel que está unido mediante enlace simple a otro átomo de carbono. Carbono secundario Es aquel que está unido mediante enlaces simples a otros dos átomos de carbono.

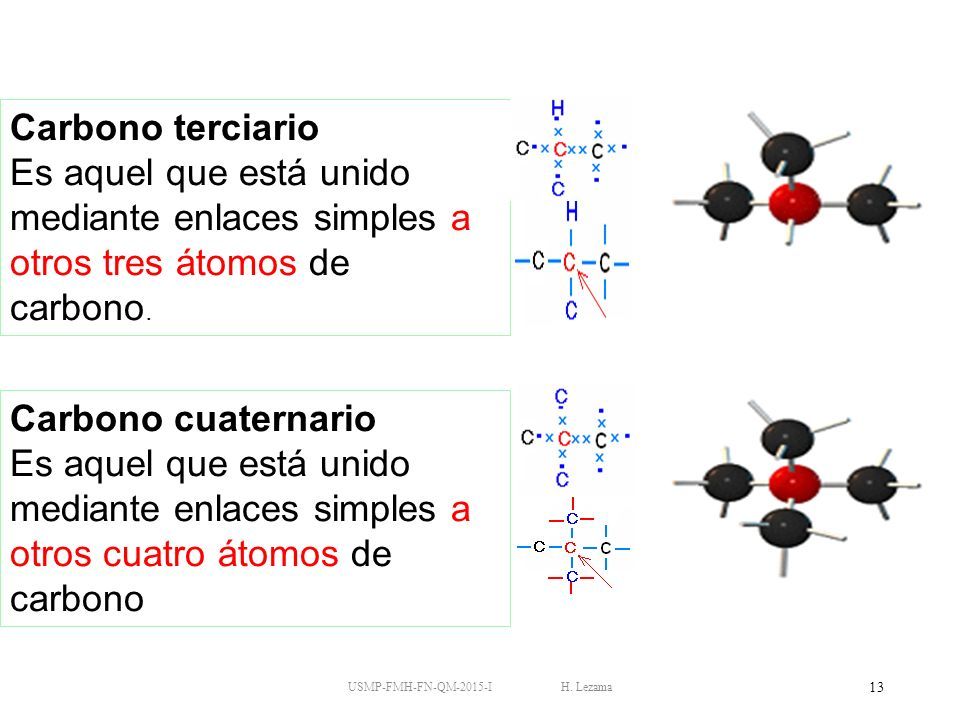

13 USMP-FMH-FN-QM-2015-I H. Lezama 13 Carbono terciario Es aquel que está unido mediante enlaces simples a otros tres átomos de carbono. Carbono cuaternario Es aquel que está unido mediante enlaces simples a otros cuatro átomos de carbono

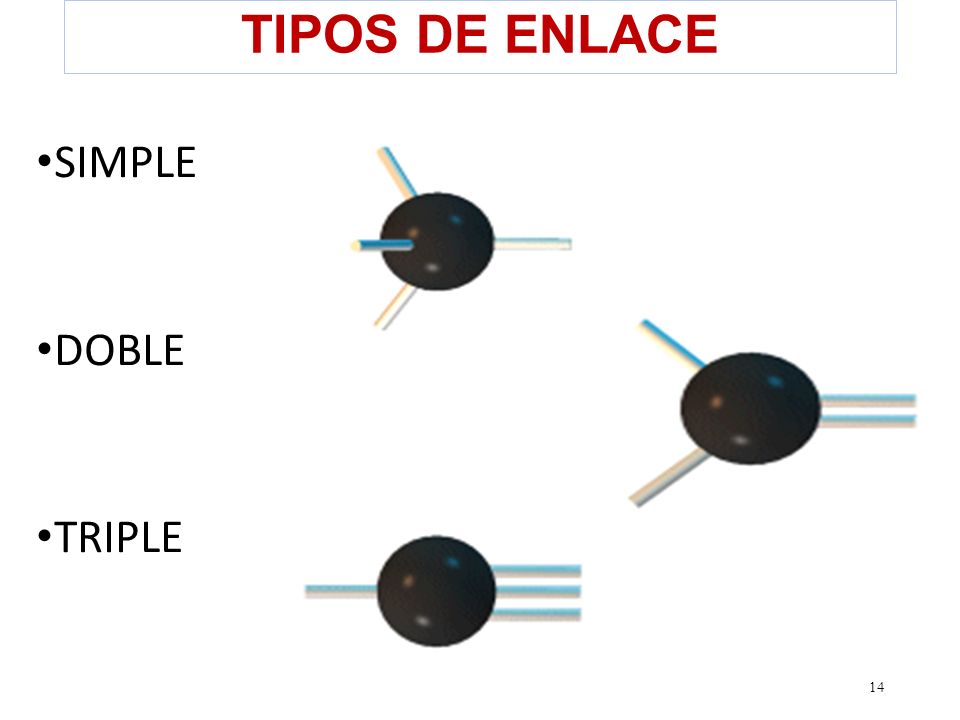

14 TIPOS DE ENLACE SIMPLE DOBLE TRIPLE USMP-FMH-FN-QM-2015-I H. Lezama 14

15 HIBRIDACION Forma como se rearreglan los electrones de valencia para formar enlaces USMP-FMH-FN-QM-2015-I H. Lezama 15

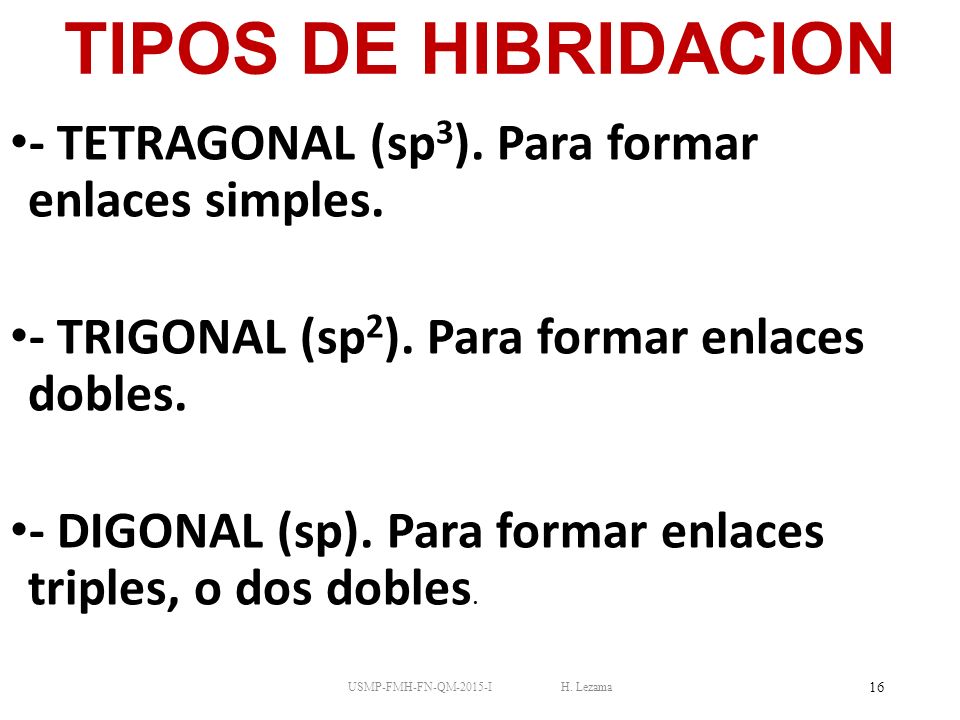

16 TIPOS DE HIBRIDACION - TETRAGONAL (sp 3 ). Para formar enlaces simples. - TRIGONAL (sp 2 ). Para formar enlaces dobles. - DIGONAL (sp). Para formar enlaces triples, o dos dobles. USMP-FMH-FN-QM-2015-I H. Lezama 16

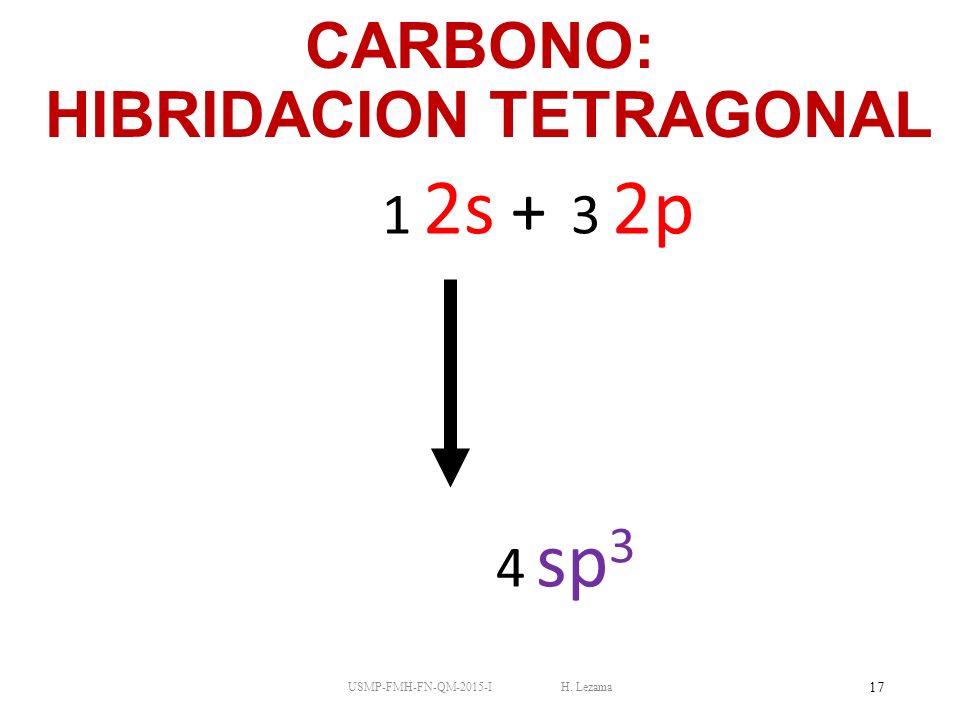

17 CARBONO: HIBRIDACION TETRAGONAL 1 2s + 3 2p 4 sp 3 USMP-FMH-FN-QM-2015-I H. Lezama 17

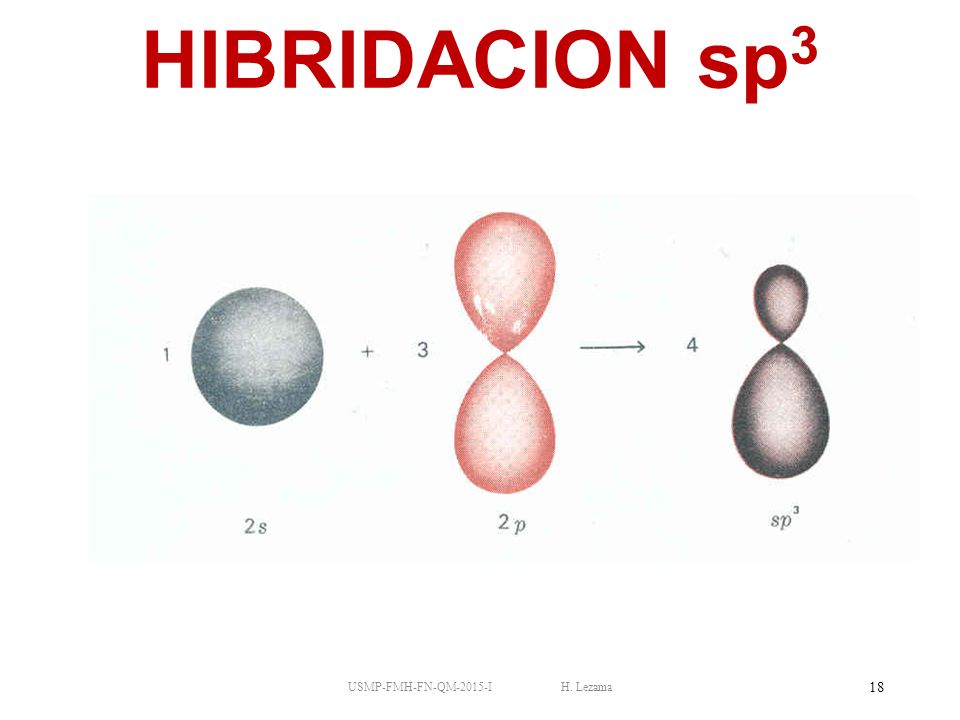

18 HIBRIDACION sp 3 USMP-FMH-FN-QM-2015-I H. Lezama 18

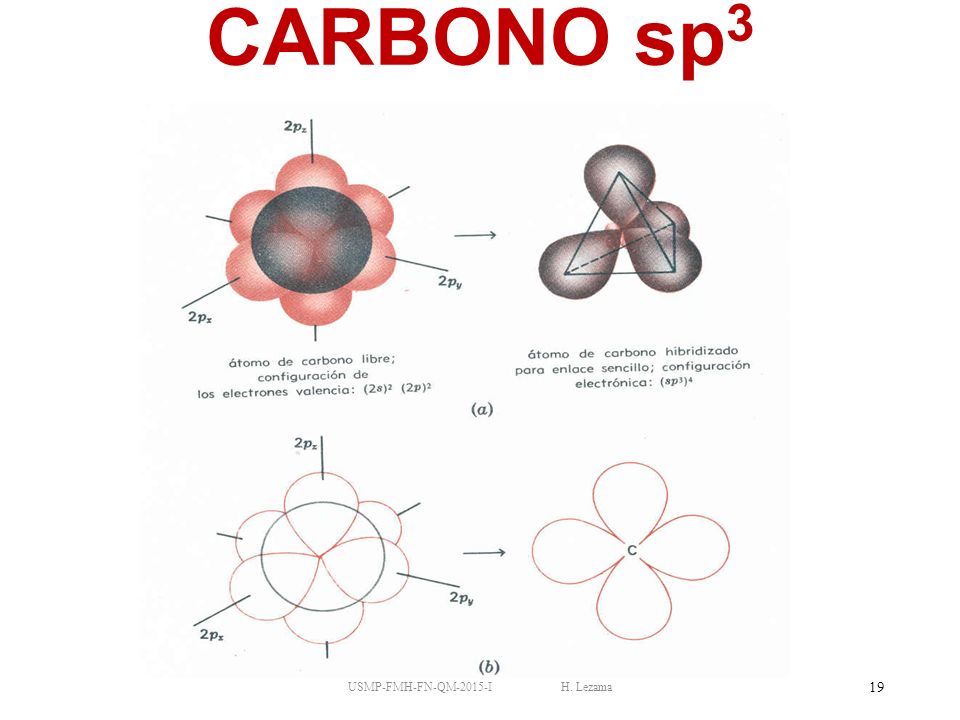

19 CARBONO sp 3 USMP-FMH-FN-QM-2015-I H. Lezama 19

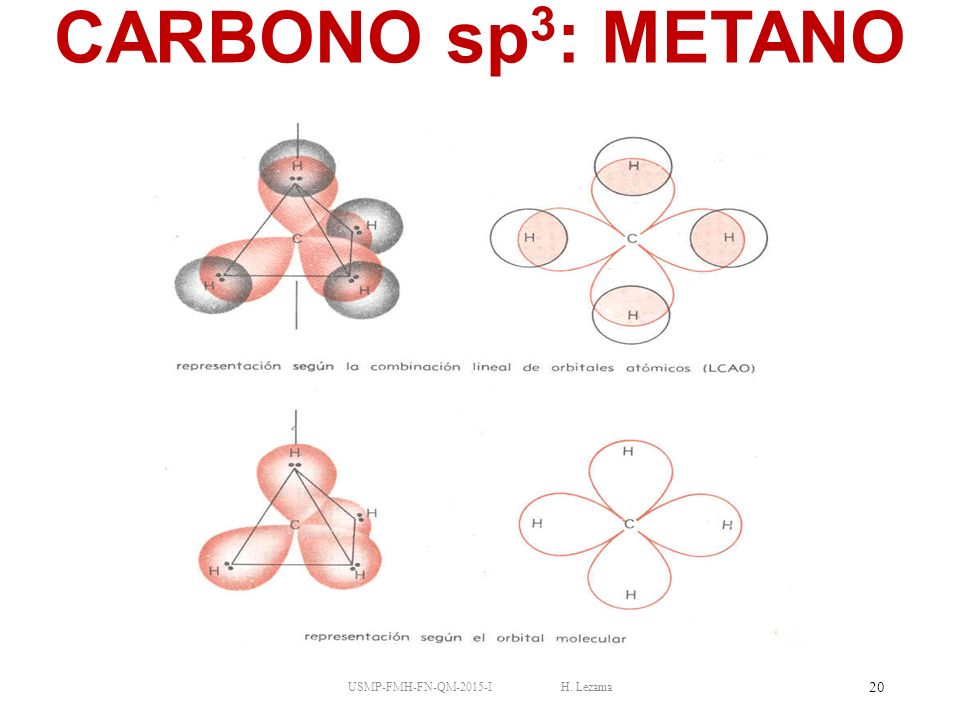

20 CARBONO sp 3 : METANO USMP-FMH-FN-QM-2015-I H. Lezama 20

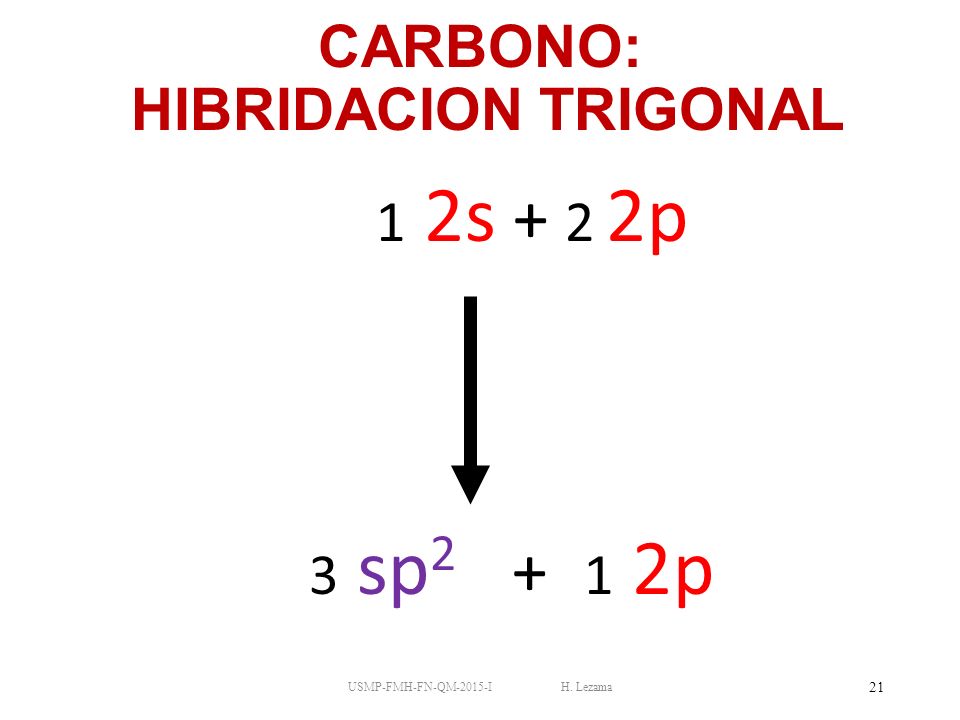

21 CARBONO: HIBRIDACION TRIGONAL 1 2s + 2 2p 3 sp 2 + 1 2p USMP-FMH-FN-QM-2015-I H. Lezama 21

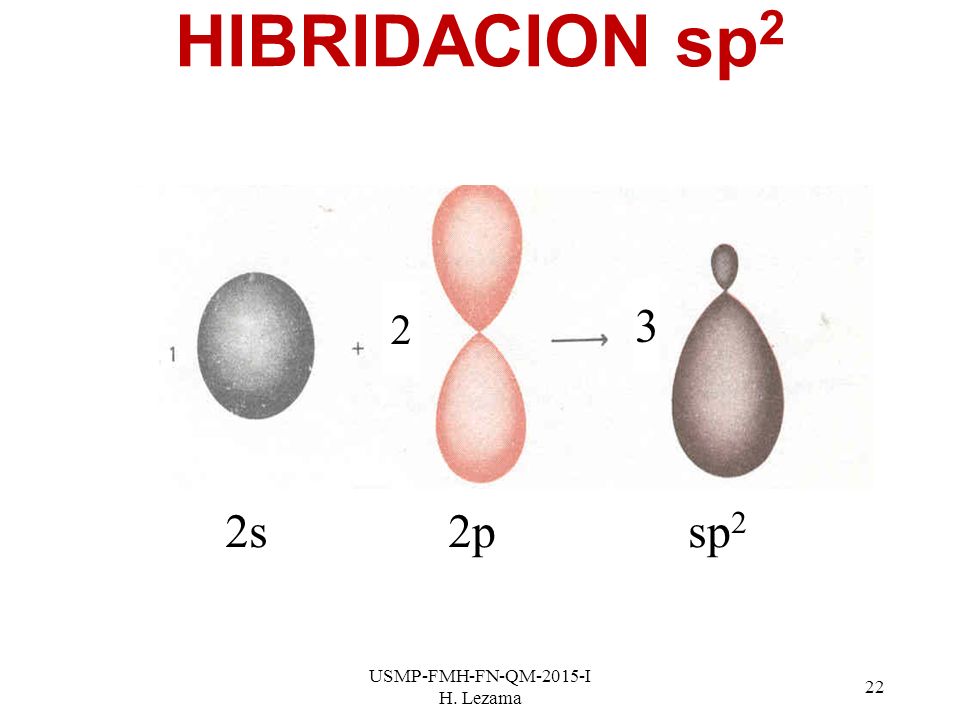

22 HIBRIDACION sp 2 USMP-FMH-FN-QM-2015-I H. Lezama 22 2 3 2 2s 2p sp 2

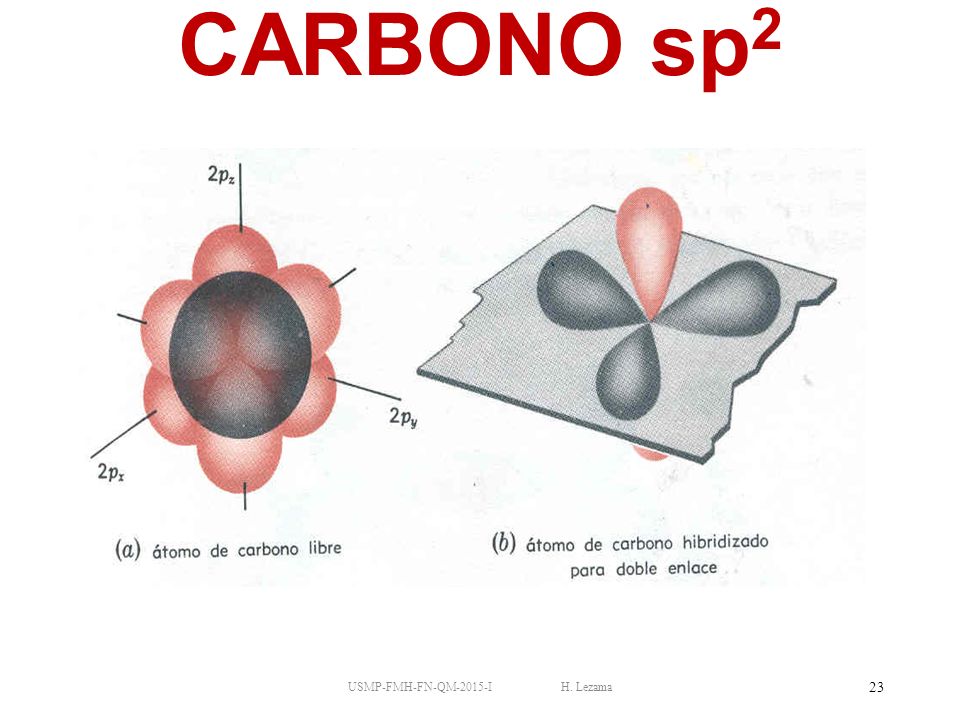

23 CARBONO sp 2 USMP-FMH-FN-QM-2015-I H. Lezama 23

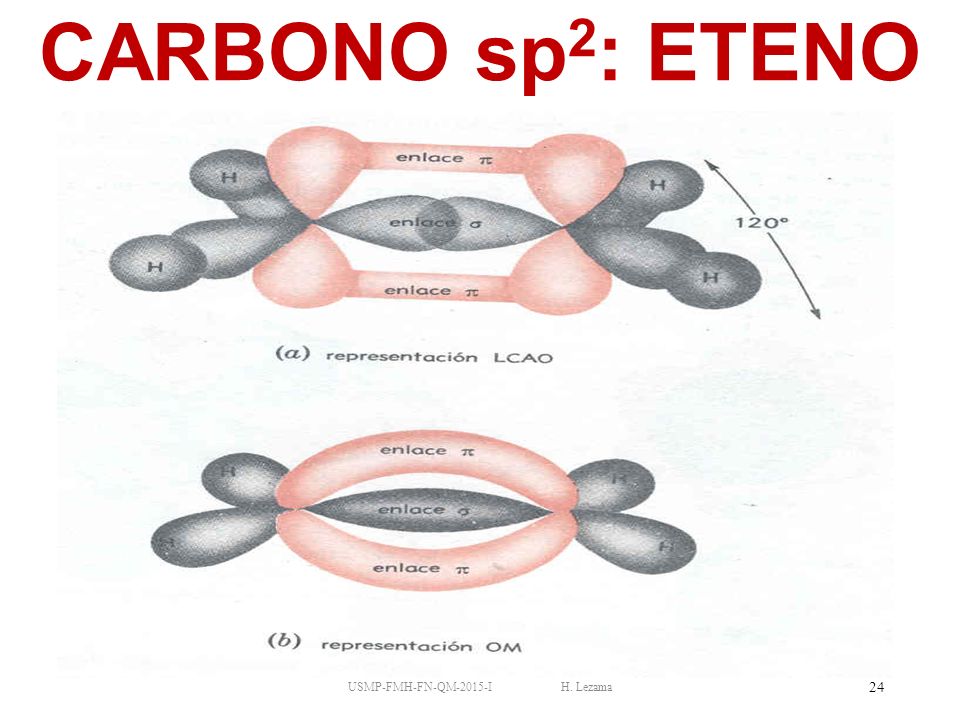

24 CARBONO sp 2 : ETENO USMP-FMH-FN-QM-2015-I H. Lezama 24

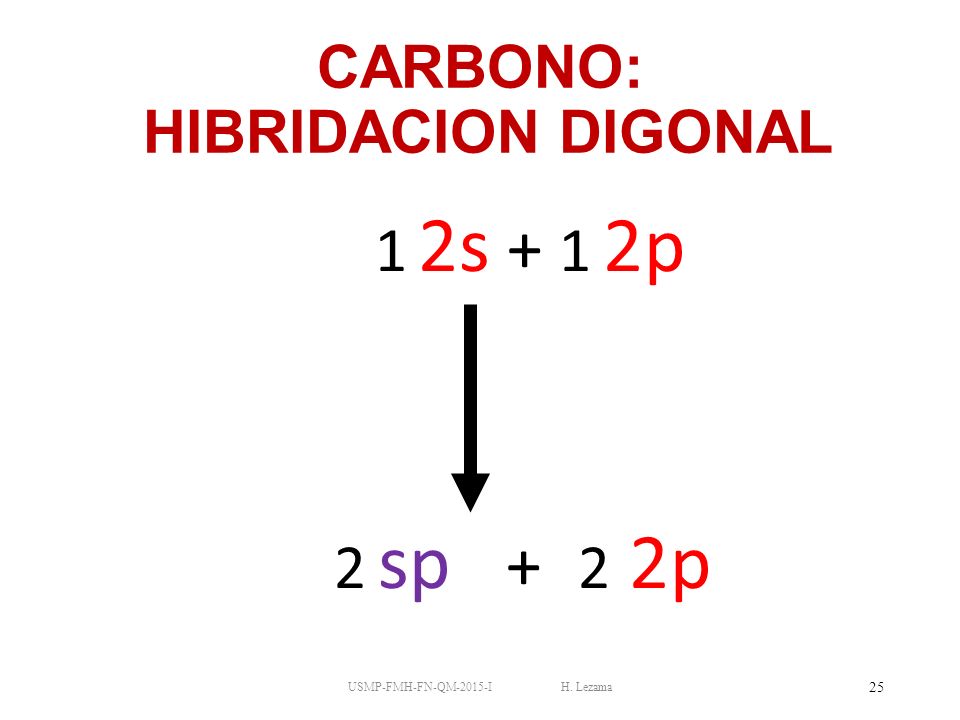

25 CARBONO: HIBRIDACION DIGONAL 1 2s + 1 2p 2 sp + 2 2p USMP-FMH-FN-QM-2015-I H. Lezama 25

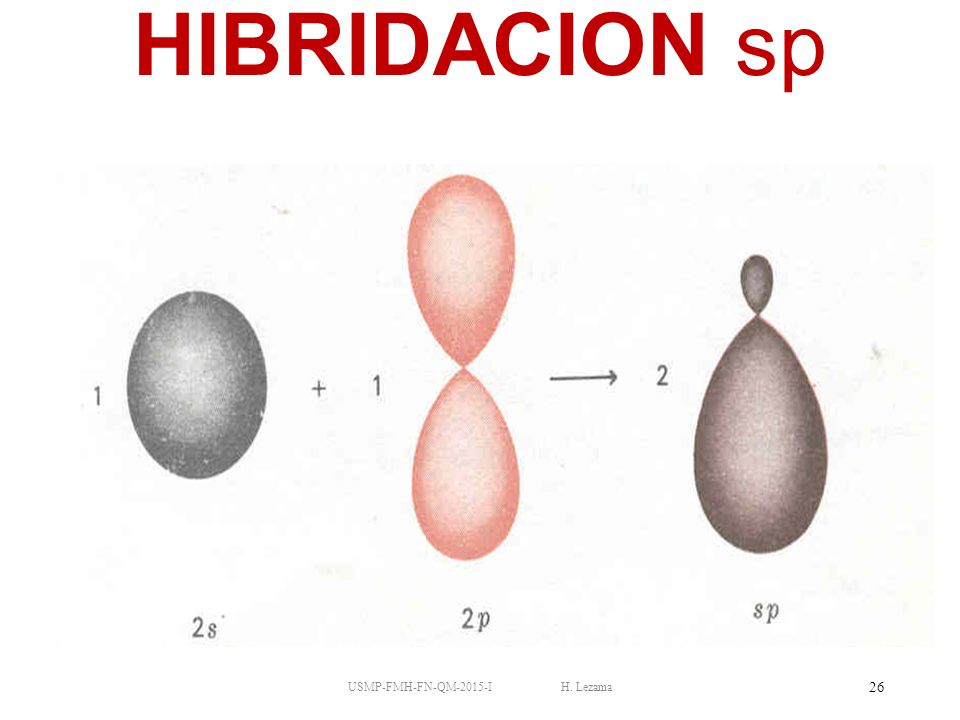

26 HIBRIDACION sp USMP-FMH-FN-QM-2015-I H. Lezama 26

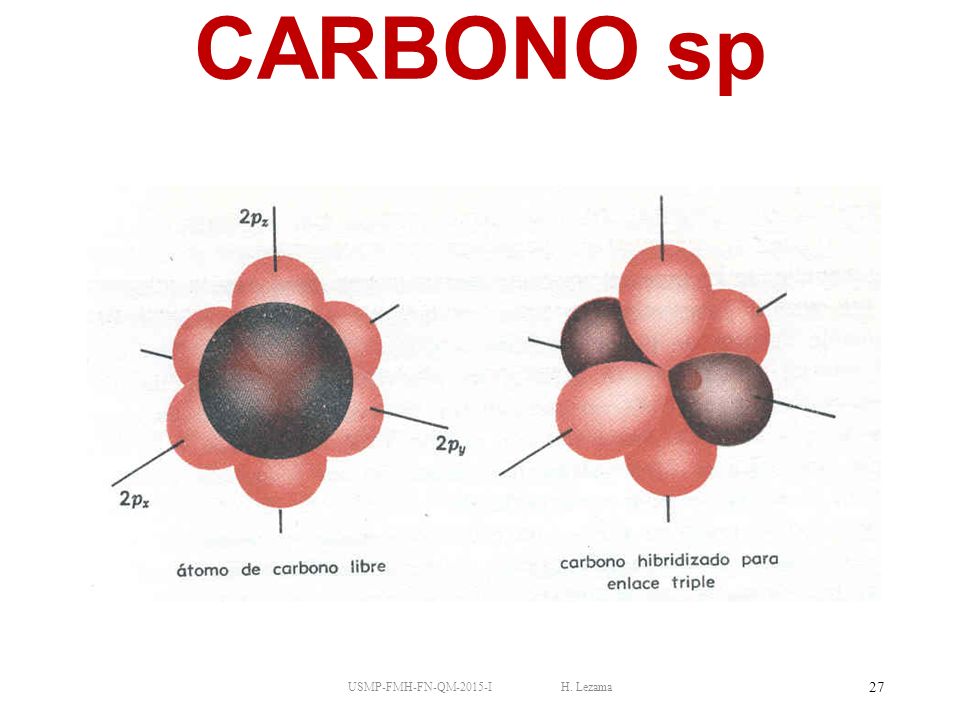

27 CARBONO sp USMP-FMH-FN-QM-2015-I H. Lezama 27

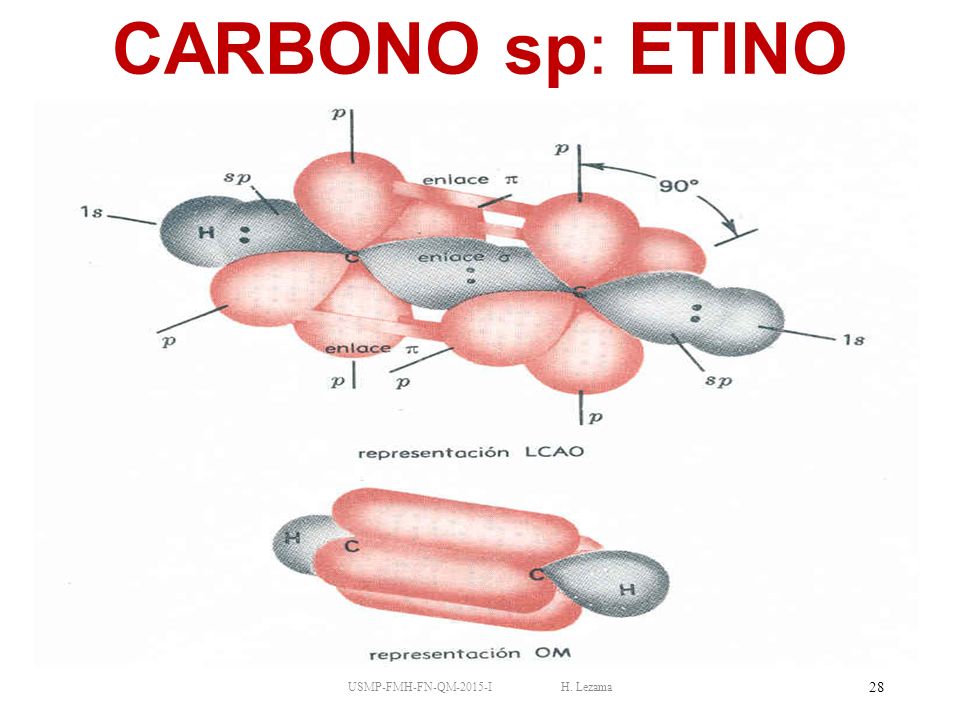

28 CARBONO sp: ETINO USMP-FMH-FN-QM-2015-I H. Lezama 28

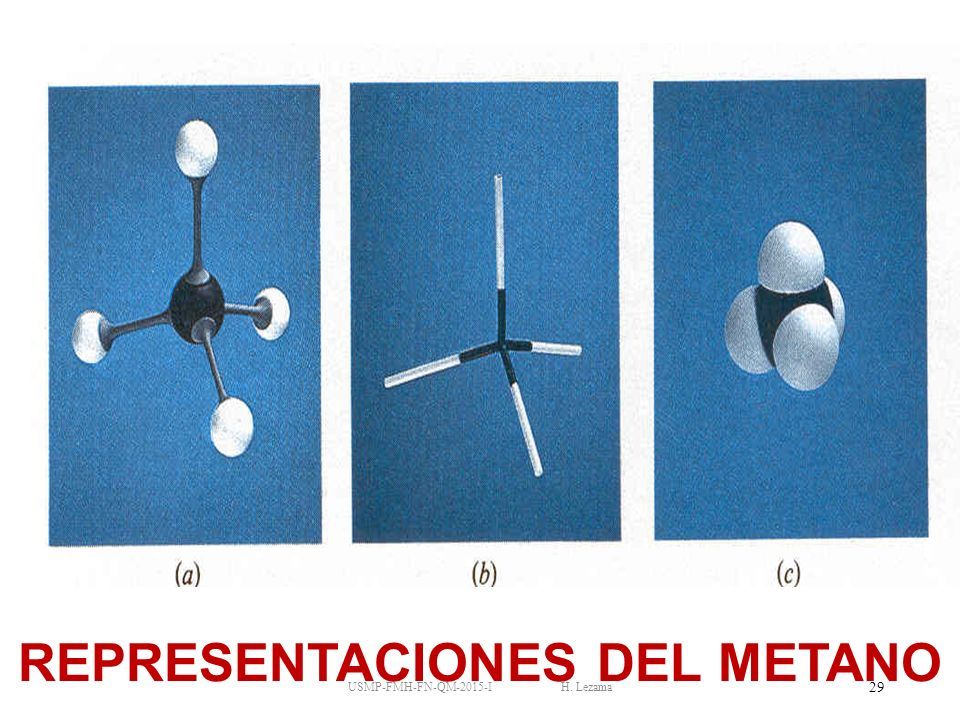

29 REPRESENTACIONES DEL METANO USMP-FMH-FN-QM-2015-I H. Lezama 29

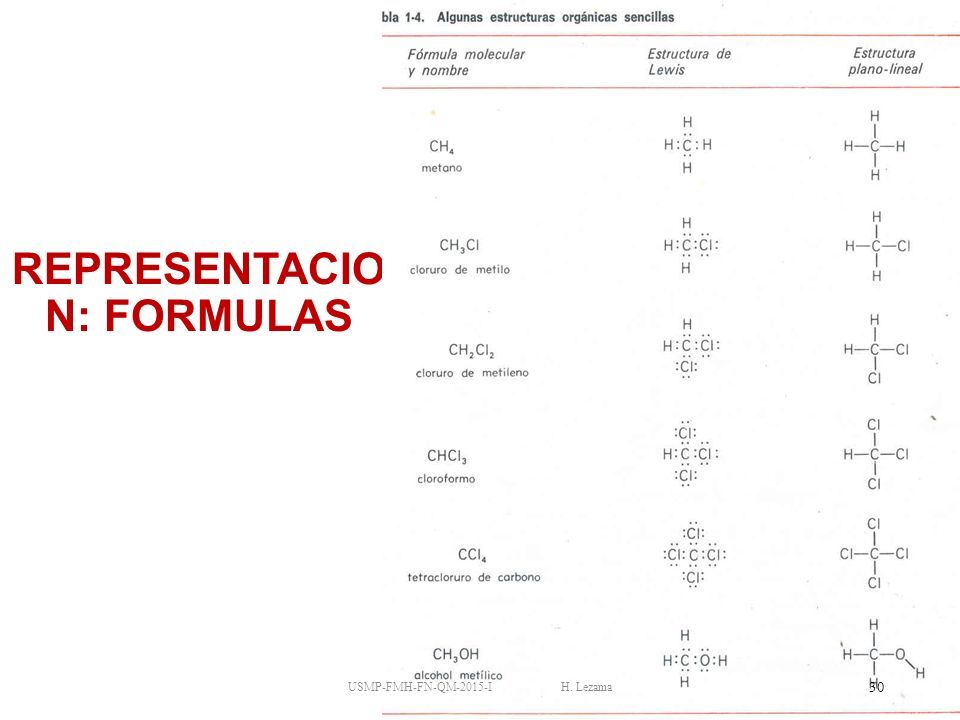

30 REPRESENTACIO N: FORMULAS USMP-FMH-FN-QM-2015-I H. Lezama 30

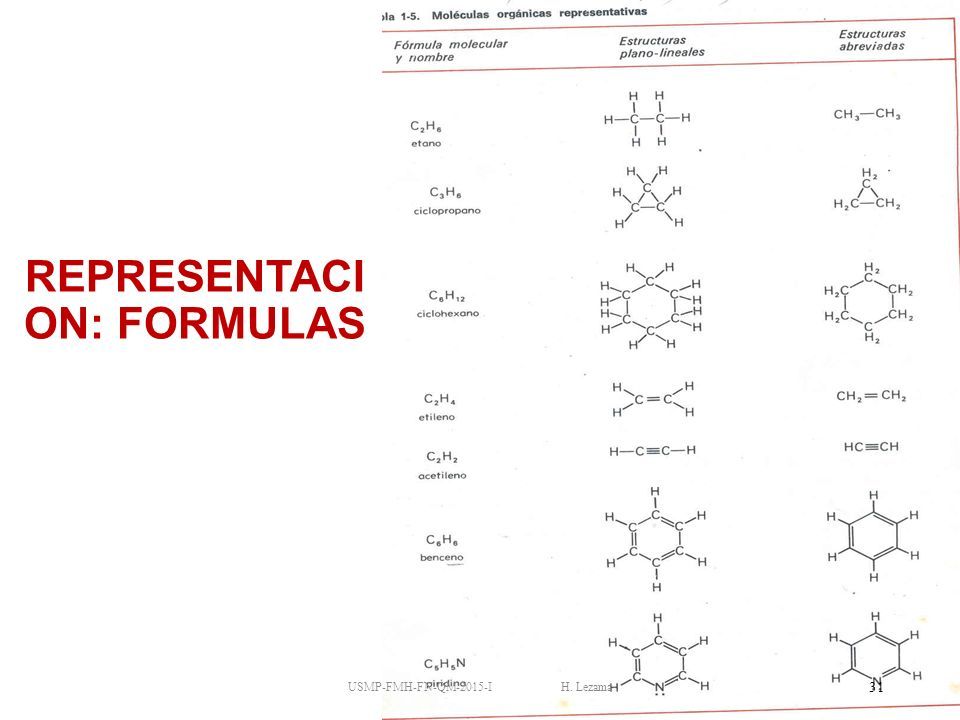

31 REPRESENTACI ON: FORMULAS USMP-FMH-FN-QM-2015-I H. Lezama 31

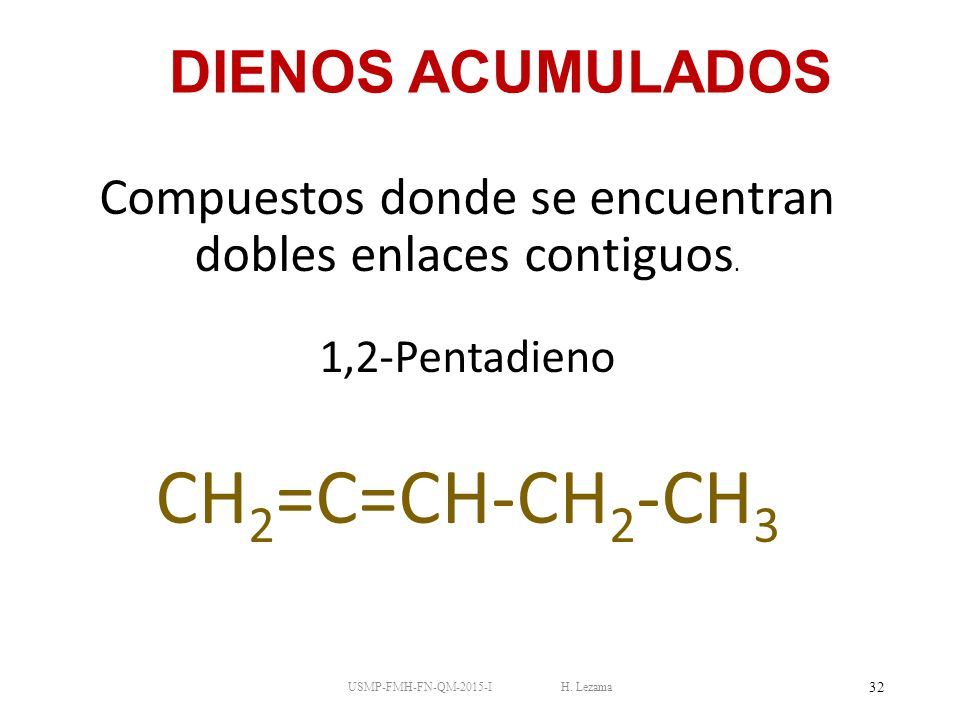

32 DIENOS ACUMULADOS Compuestos donde se encuentran dobles enlaces contiguos. 1,2-Pentadieno CH 2 =C=CH-CH 2 -CH 3 USMP-FMH-FN-QM-2015-I H. Lezama 32

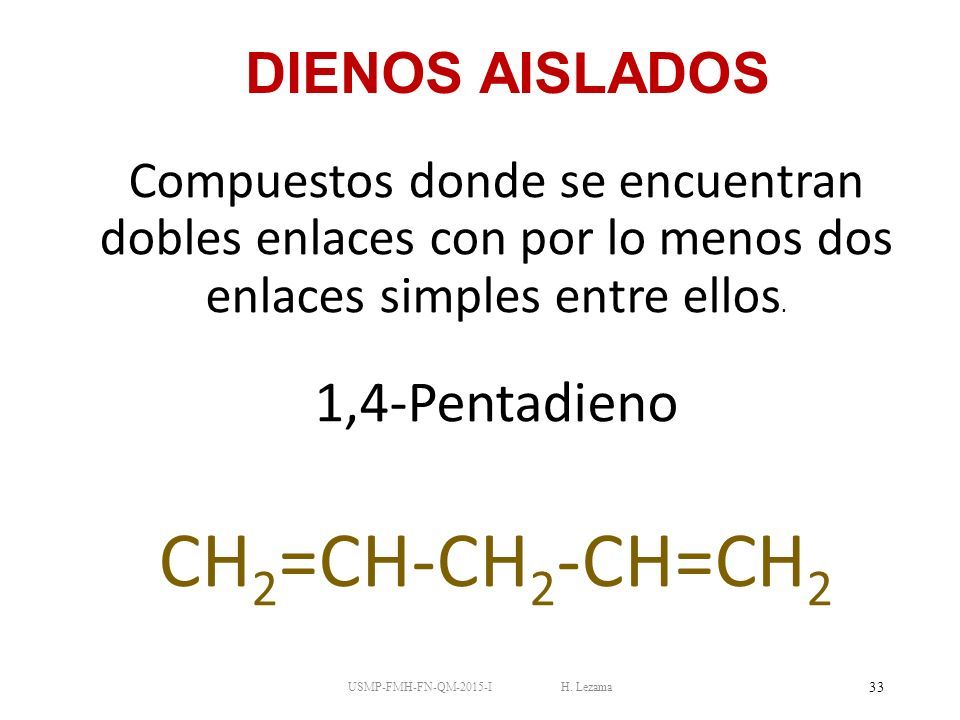

33 DIENOS AISLADOS Compuestos donde se encuentran dobles enlaces con por lo menos dos enlaces simples entre ellos. 1,4-Pentadieno CH 2 =CH-CH 2 -CH=CH 2 USMP-FMH-FN-QM-2015-I H. Lezama 33

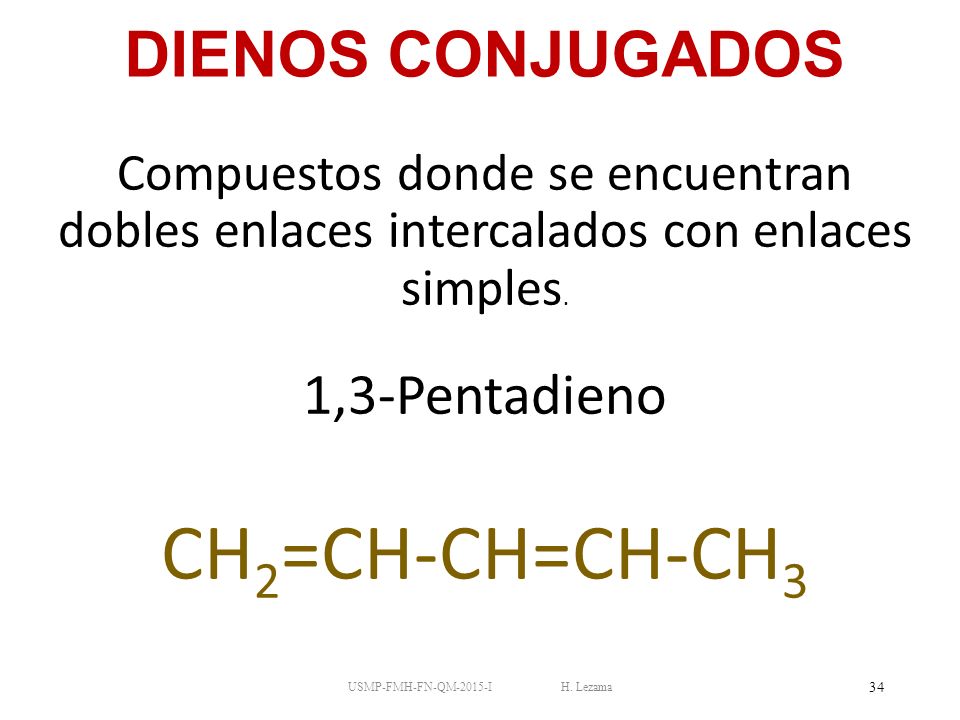

34 DIENOS CONJUGADOS Compuestos donde se encuentran dobles enlaces intercalados con enlaces simples. 1,3-Pentadieno CH 2 =CH-CH=CH-CH 3 USMP-FMH-FN-QM-2015-I H. Lezama 34

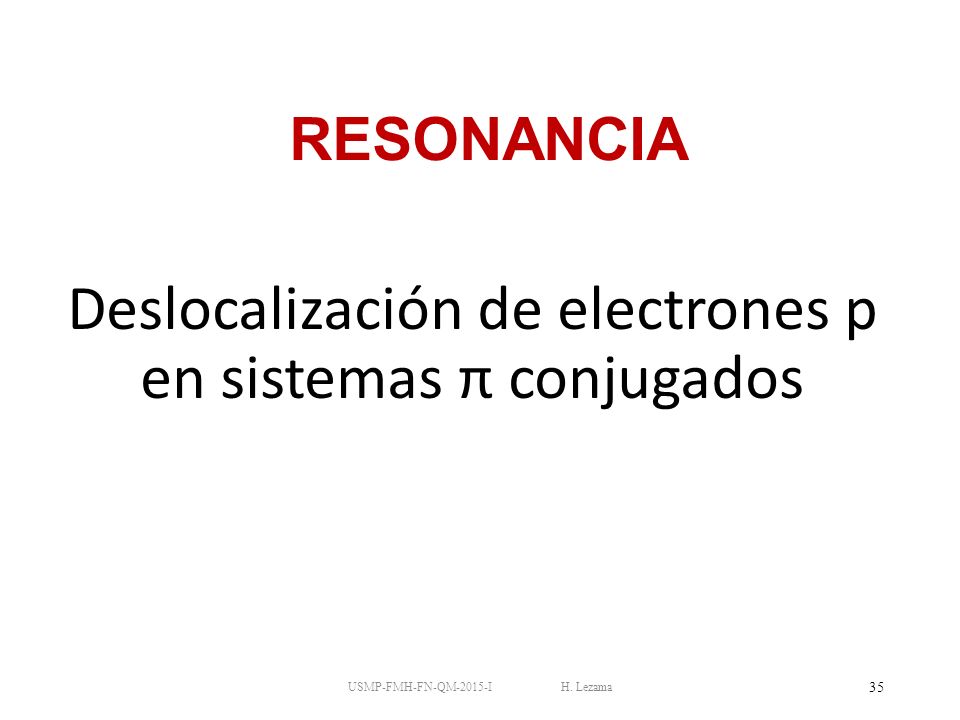

35 RESONANCIA Deslocalización de electrones p en sistemas π conjugados USMP-FMH-FN-QM-2015-I H. Lezama 35

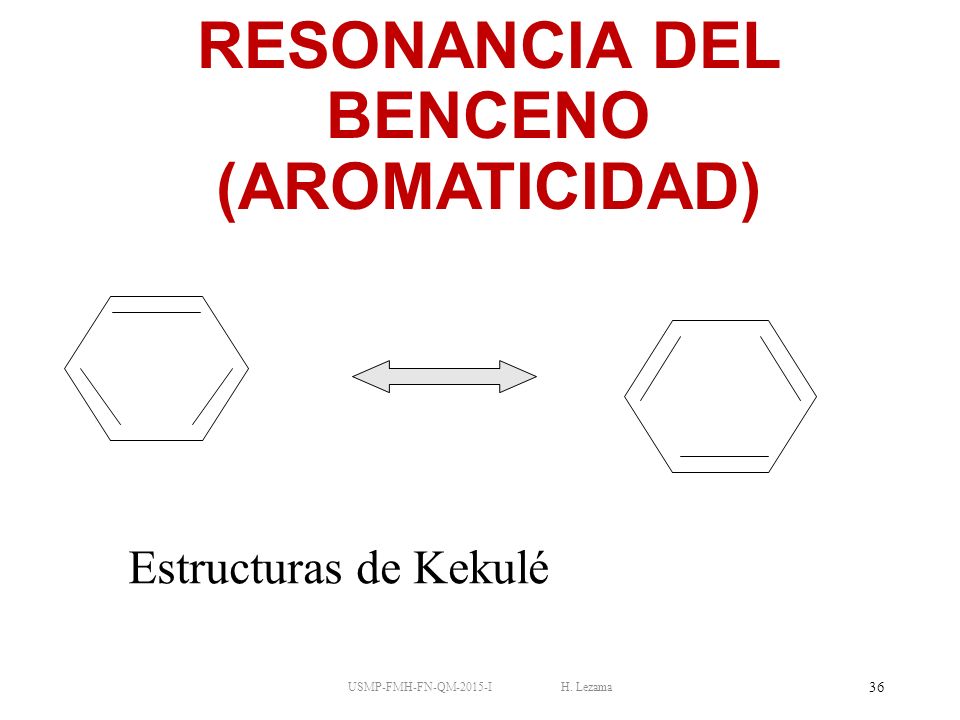

36 RESONANCIA DEL BENCENO (AROMATICIDAD) USMP-FMH-FN-QM-2015-I H. Lezama 36 Estructuras de Kekulé

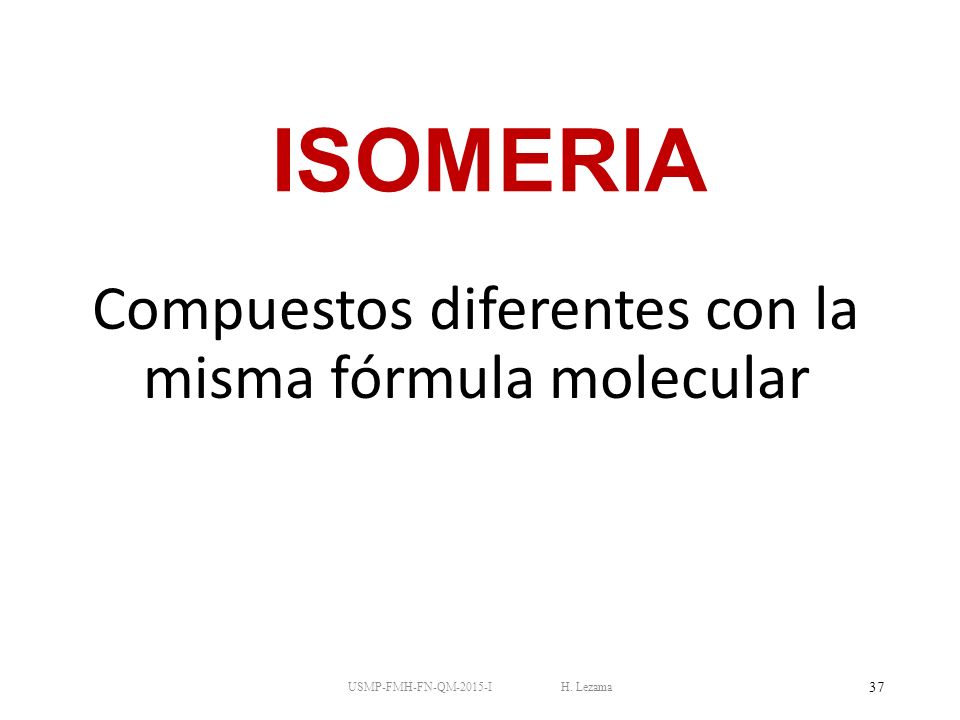

37 ISOMERIA Compuestos diferentes con la misma fórmula molecular USMP-FMH-FN-QM-2015-I H. Lezama 37

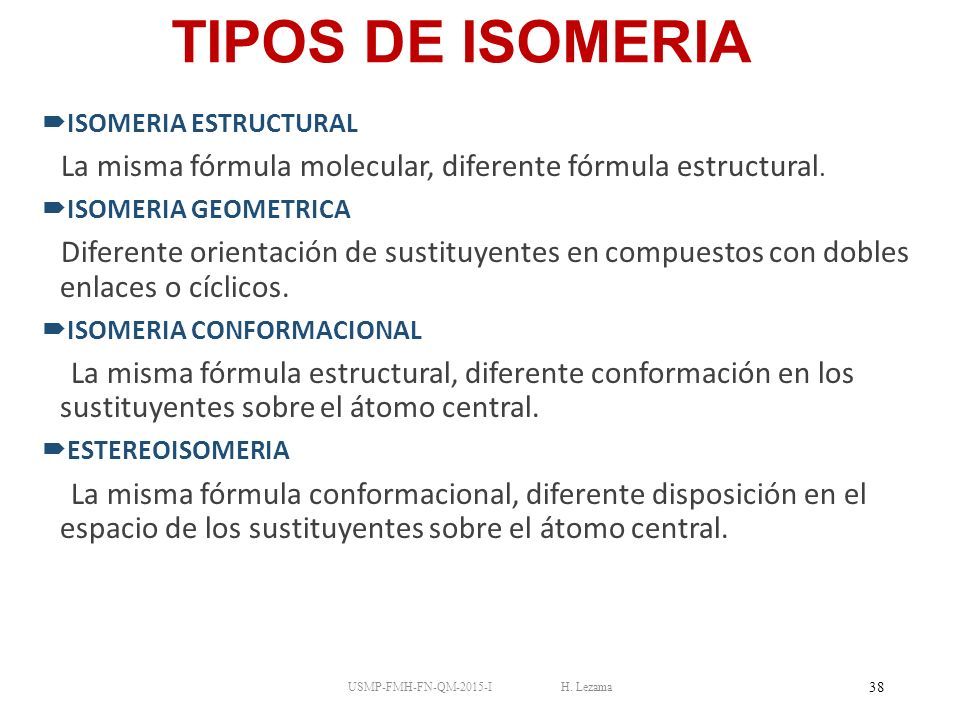

38 TIPOS DE ISOMERIA  ISOMERIA ESTRUCTURAL La misma fórmula molecular, diferente fórmula estructural.  ISOMERIA GEOMETRICA Diferente orientación de sustituyentes en compuestos con dobles enlaces o cíclicos.  ISOMERIA CONFORMACIONAL La misma fórmula estructural, diferente conformación en los sustituyentes sobre el átomo central.  ESTEREOISOMERIA La misma fórmula conformacional, diferente disposición en el espacio de los sustituyentes sobre el átomo central. USMP-FMH-FN-QM-2015-I H. Lezama 38

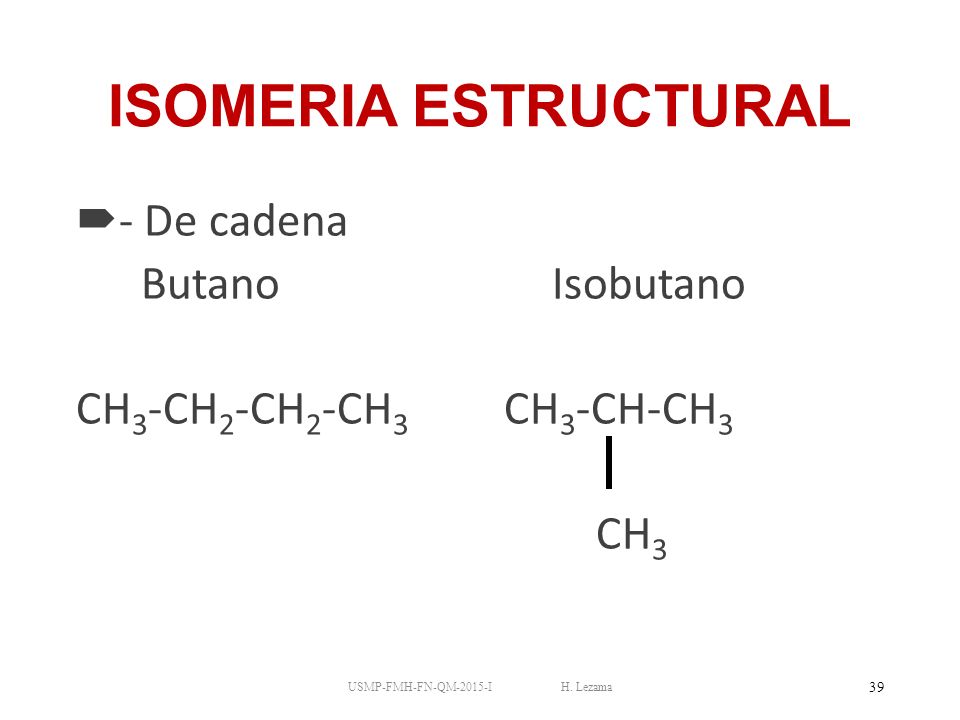

39 ISOMERIA ESTRUCTURAL  - De cadena Butano Isobutano CH 3 -CH 2 -CH 2 -CH 3 CH 3 -CH-CH 3 CH 3 USMP-FMH-FN-QM-2015-I H. Lezama 39

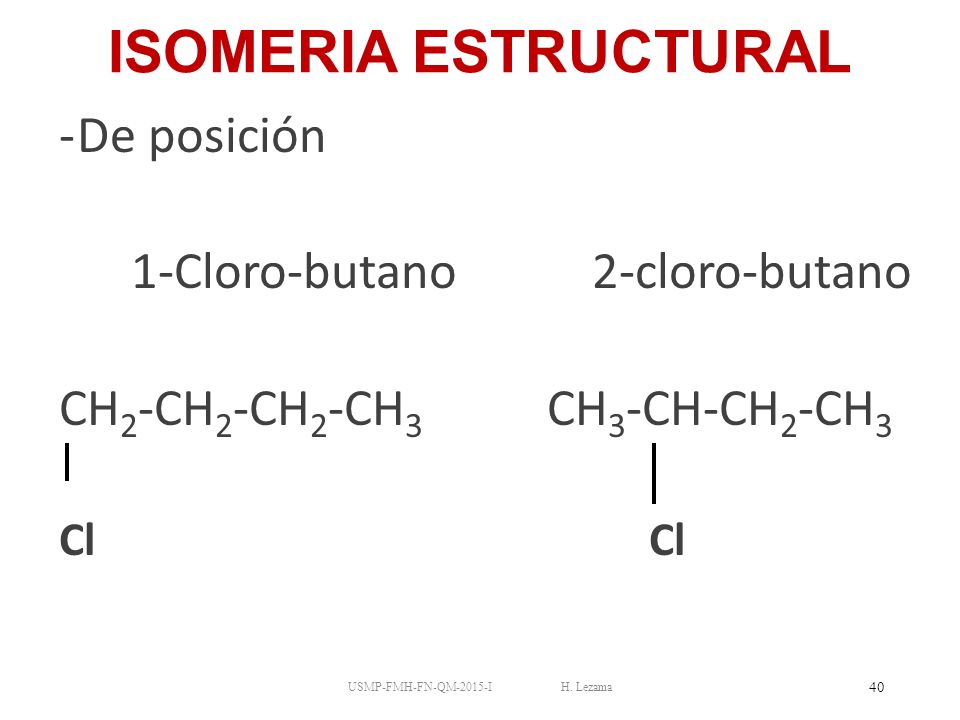

40 ISOMERIA ESTRUCTURAL -De posición 1-Cloro-butano 2-cloro-butano CH 2 -CH 2 -CH 2 -CH 3 CH 3 -CH-CH 2 -CH 3 Cl USMP-FMH-FN-QM-2015-I H. Lezama 40

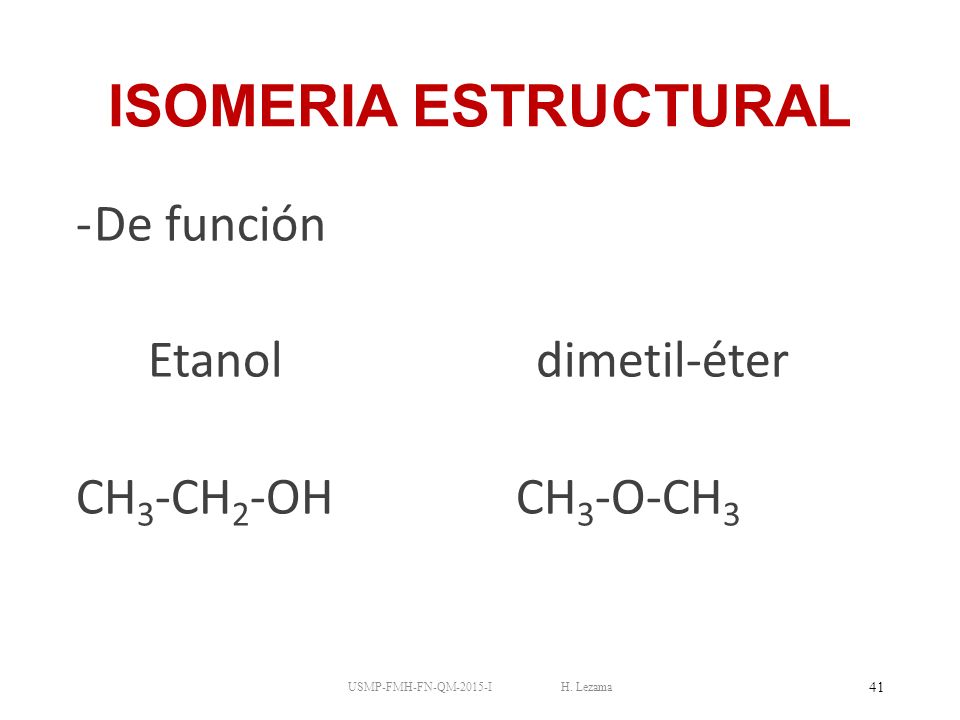

41 ISOMERIA ESTRUCTURAL -De función Etanol dimetil-éter CH 3 -CH 2 -OH CH 3 -O-CH 3 USMP-FMH-FN-QM-2015-I H. Lezama 41

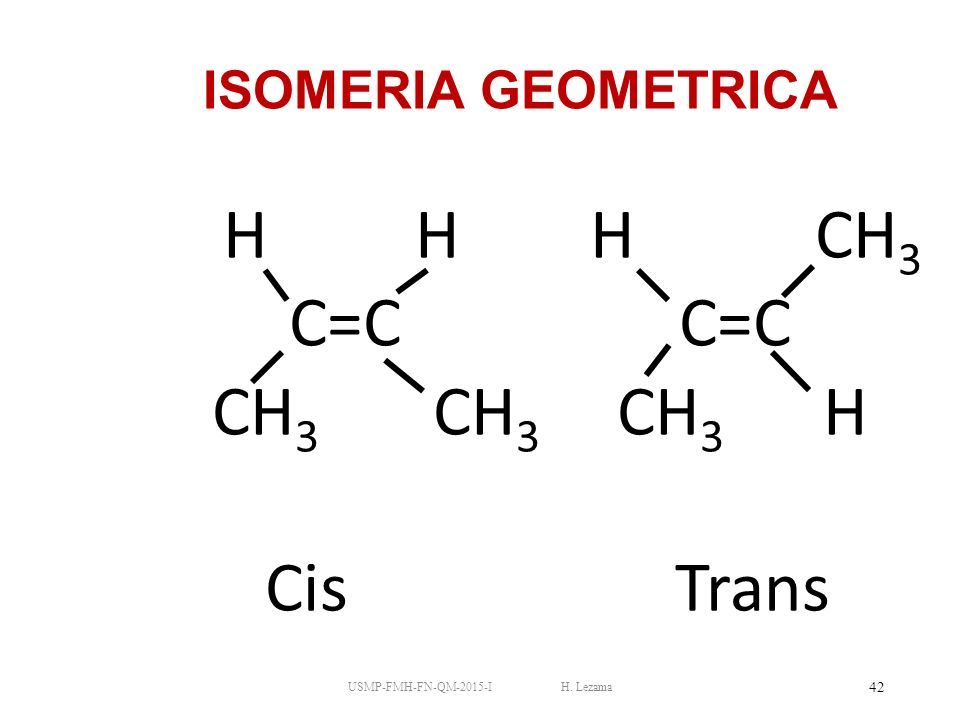

42 ISOMERIA GEOMETRICA H H H CH 3 C=C C=C CH 3 CH 3 CH 3 H Cis Trans USMP-FMH-FN-QM-2015-I H. Lezama 42

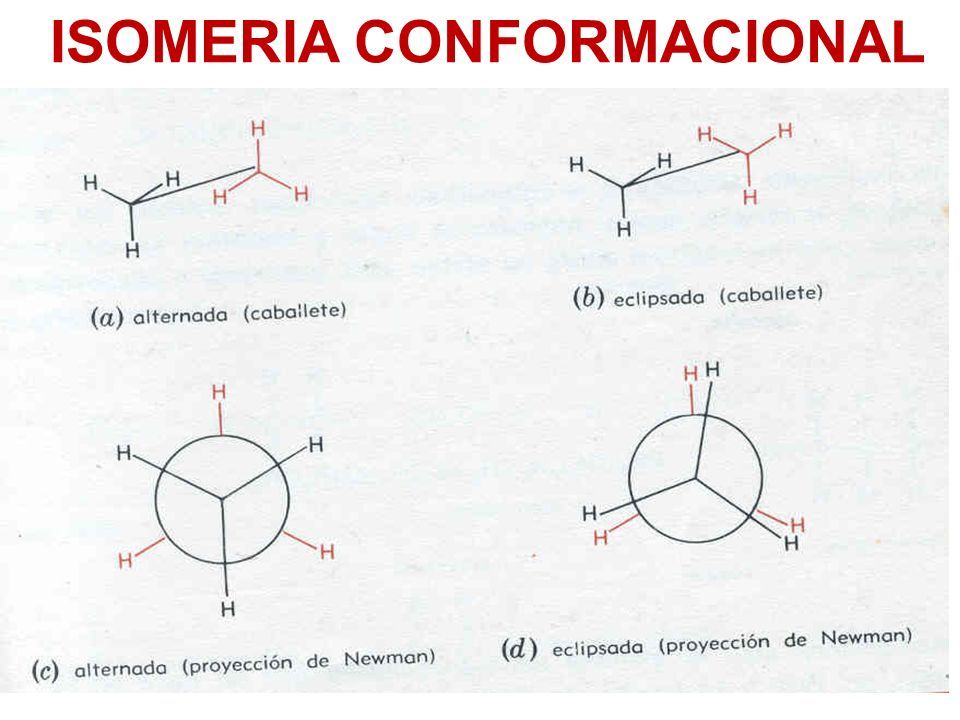

43 ISOMERIA CONFORMACIONAL USMP-FMH-FN-QM-2015-I H. Lezama 43

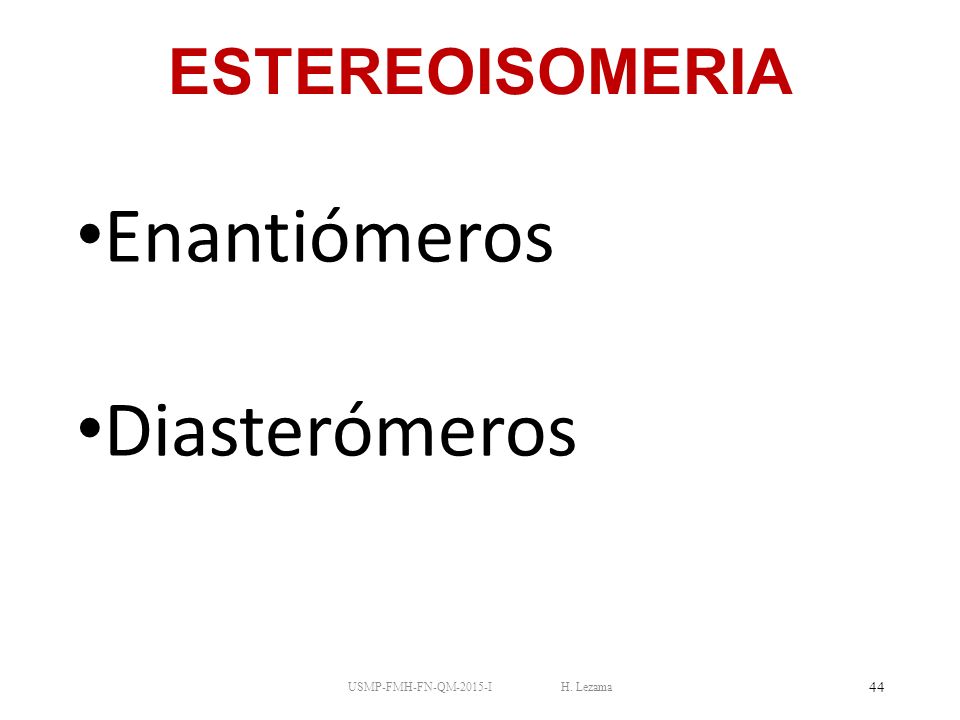

44 ESTEREOISOMERIA Enantiómeros Diasterómeros USMP-FMH-FN-QM-2015-I H. Lezama 44

45 ENANTIOMERIA  1815. Jean Baptiste Biot.  1848. Louis Pasteur Acido tartárico.  1874. Jacobus Van’t Hoft y Joseph Le Bel Carbono tetraédrico espacial USMP-FMH-FN-QM-2015-I H. Lezama 45

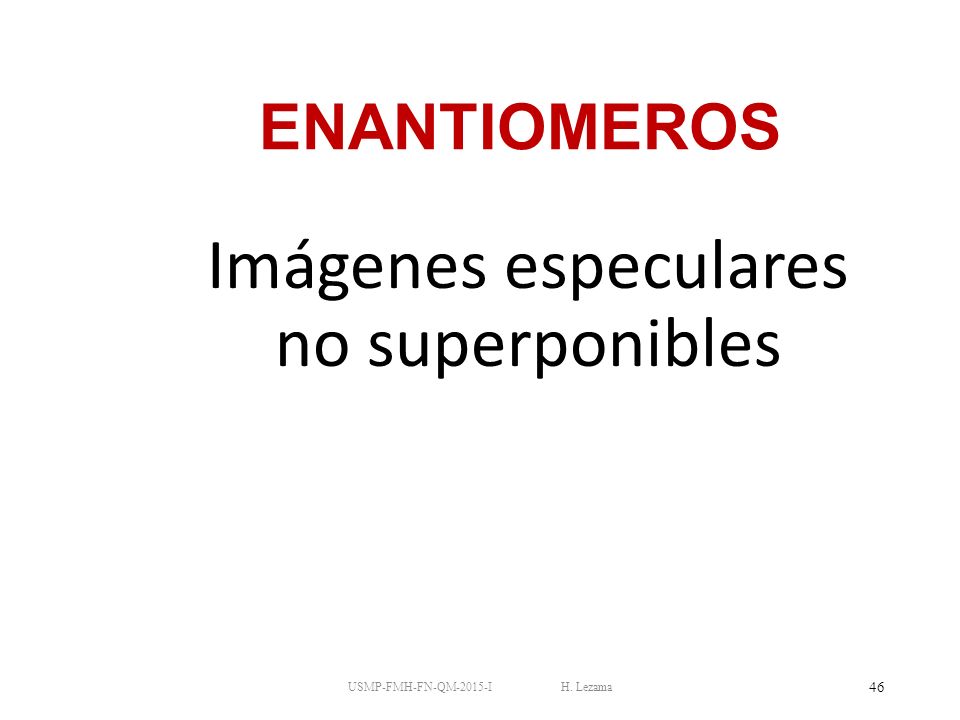

46 ENANTIOMEROS Imágenes especulares no superponibles USMP-FMH-FN-QM-2015-I H. Lezama 46

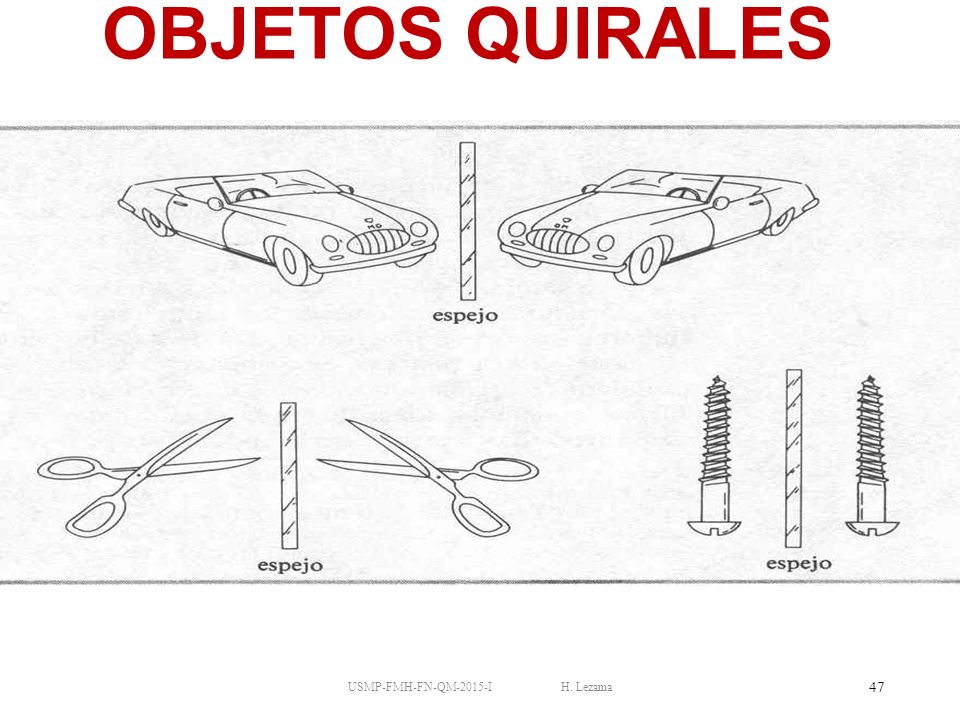

47 OBJETOS QUIRALES USMP-FMH-FN-QM-2015-I H. Lezama 47

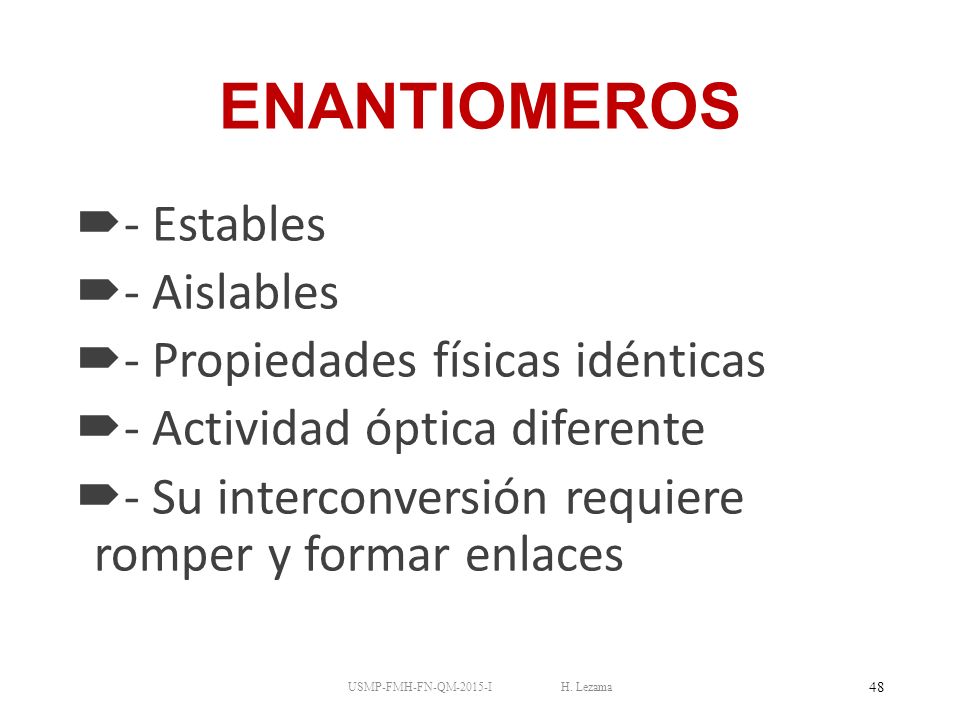

48 ENANTIOMEROS  - Estables  - Aislables  - Propiedades físicas idénticas  - Actividad óptica diferente  - Su interconversión requiere romper y formar enlaces USMP-FMH-FN-QM-2015-I H. Lezama 48

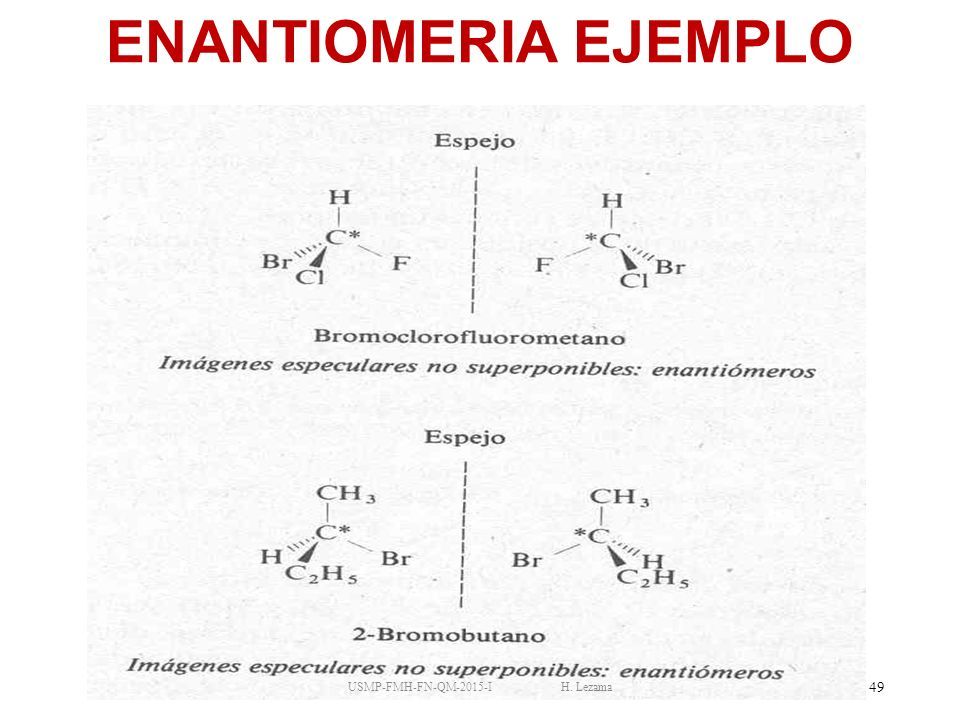

49 ENANTIOMERIA EJEMPLO USMP-FMH-FN-QM-2015-I H. Lezama 49

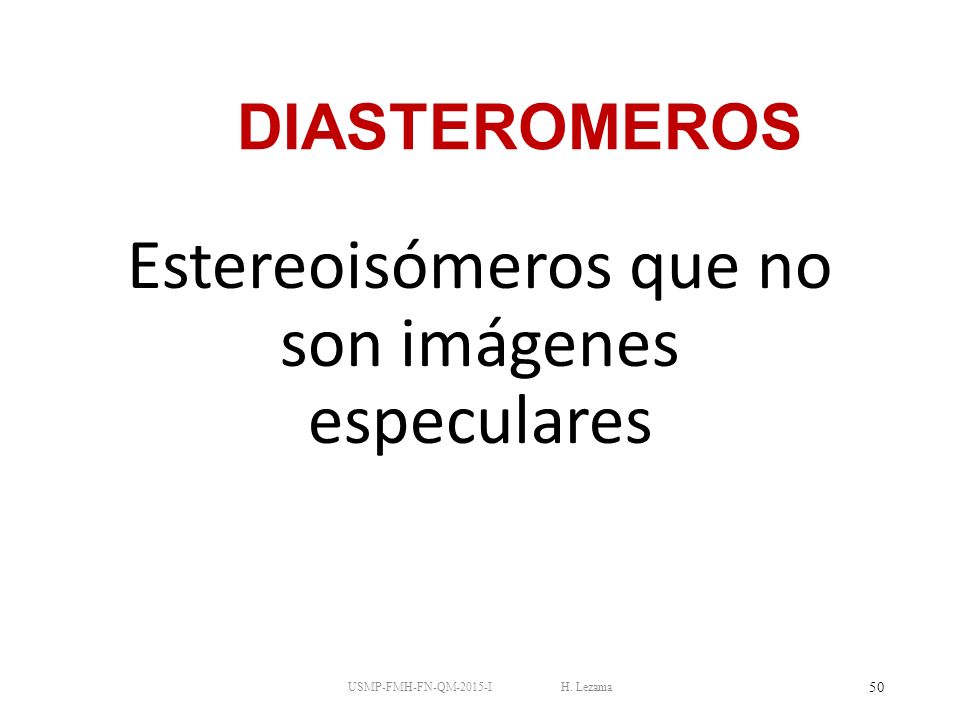

50 DIASTEROMEROS Estereoisómeros que no son imágenes especulares USMP-FMH-FN-QM-2015-I H. Lezama 50

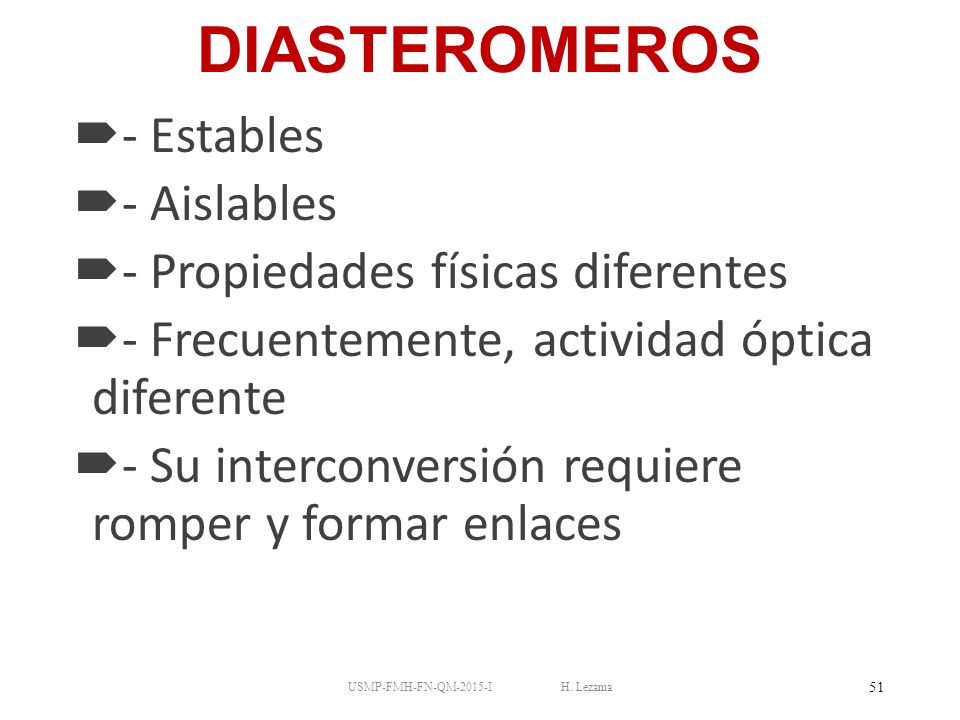

51 DIASTEROMEROS  - Estables  - Aislables  - Propiedades físicas diferentes  - Frecuentemente, actividad óptica diferente  - Su interconversión requiere romper y formar enlaces USMP-FMH-FN-QM-2015-I H. Lezama 51

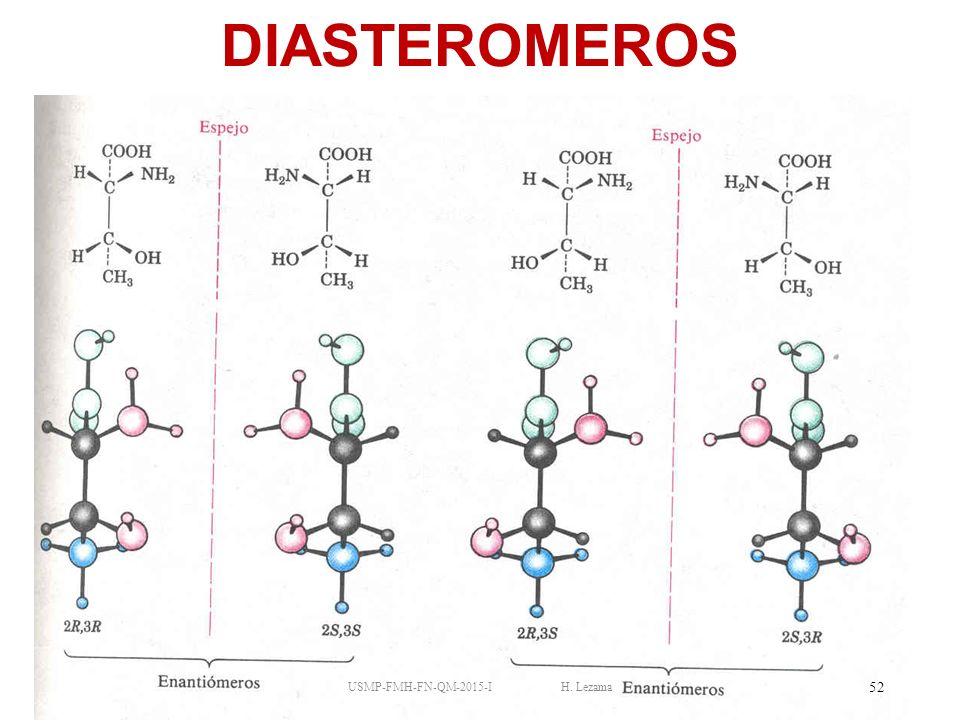

52 DIASTEROMEROS USMP-FMH-FN-QM-2015-I H. Lezama 52

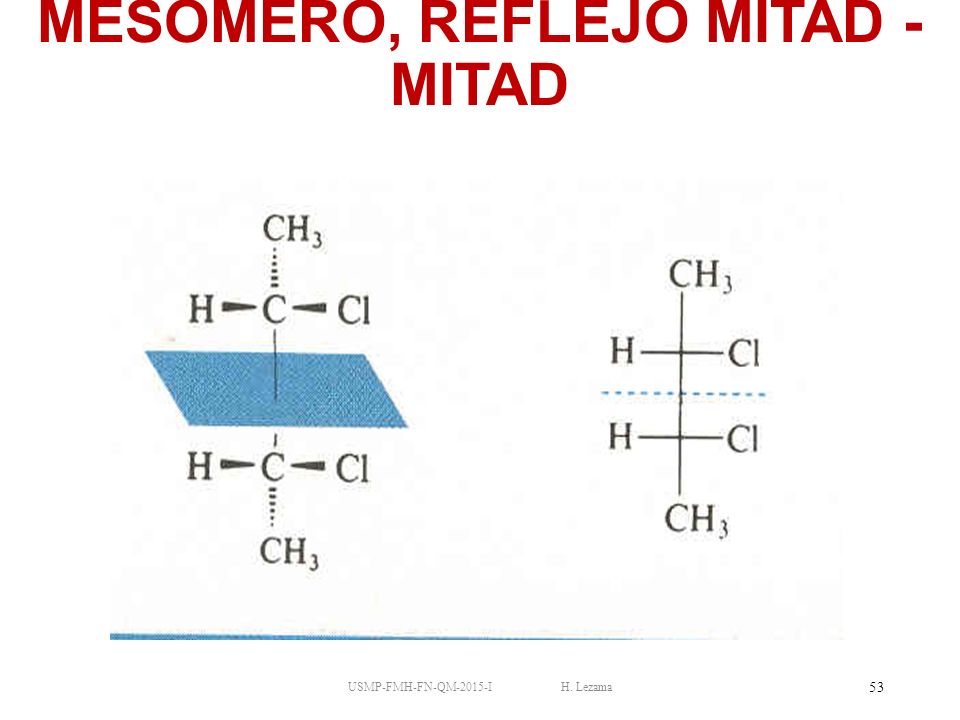

53 MESOMERO, REFLEJO MITAD - MITAD USMP-FMH-FN-QM-2015-I H. Lezama 53

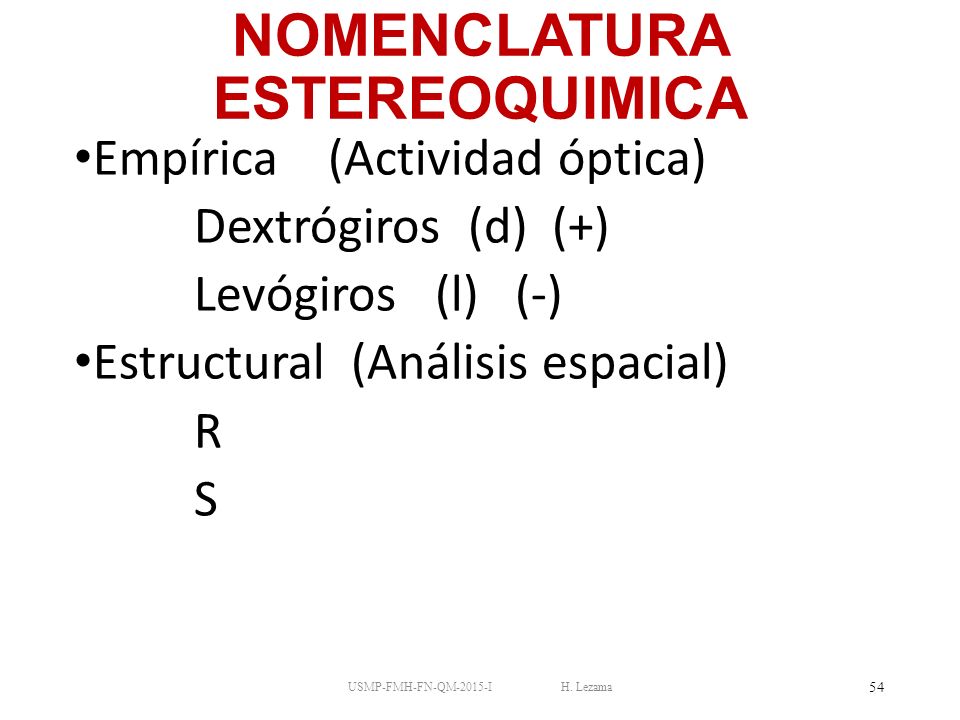

54 NOMENCLATURA ESTEREOQUIMICA Empírica (Actividad óptica) Dextrógiros (d) (+) Levógiros (l) (-) Estructural (Análisis espacial) R S USMP-FMH-FN-QM-2015-I H. Lezama 54

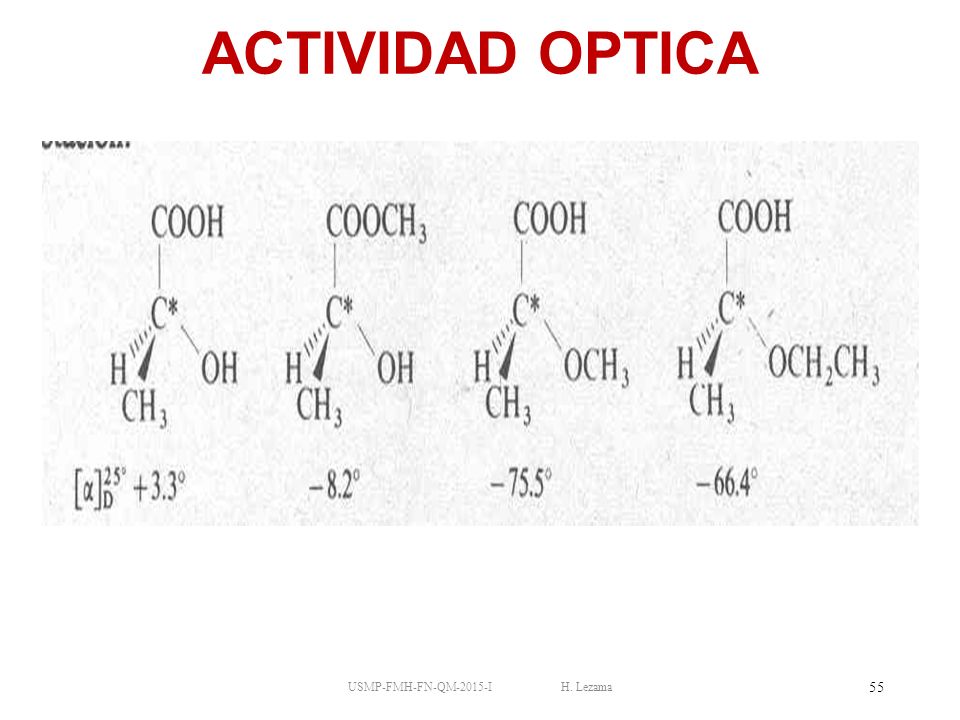

55 ACTIVIDAD OPTICA USMP-FMH-FN-QM-2015-I H. Lezama 55

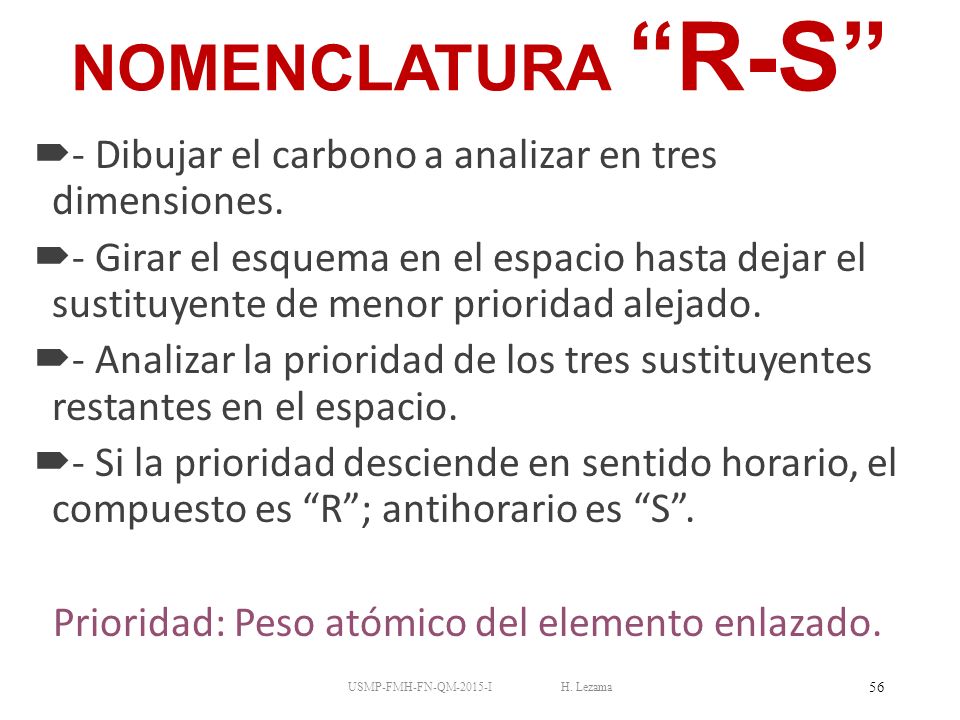

56 NOMENCLATURA “R-S”  - Dibujar el carbono a analizar en tres dimensiones.  - Girar el esquema en el espacio hasta dejar el sustituyente de menor prioridad alejado.  - Analizar la prioridad de los tres sustituyentes restantes en el espacio.  - Si la prioridad desciende en sentido horario, el compuesto es “R”; antihorario es “S”. Prioridad: Peso atómico del elemento enlazado. USMP-FMH-FN-QM-2015-I H. Lezama 56

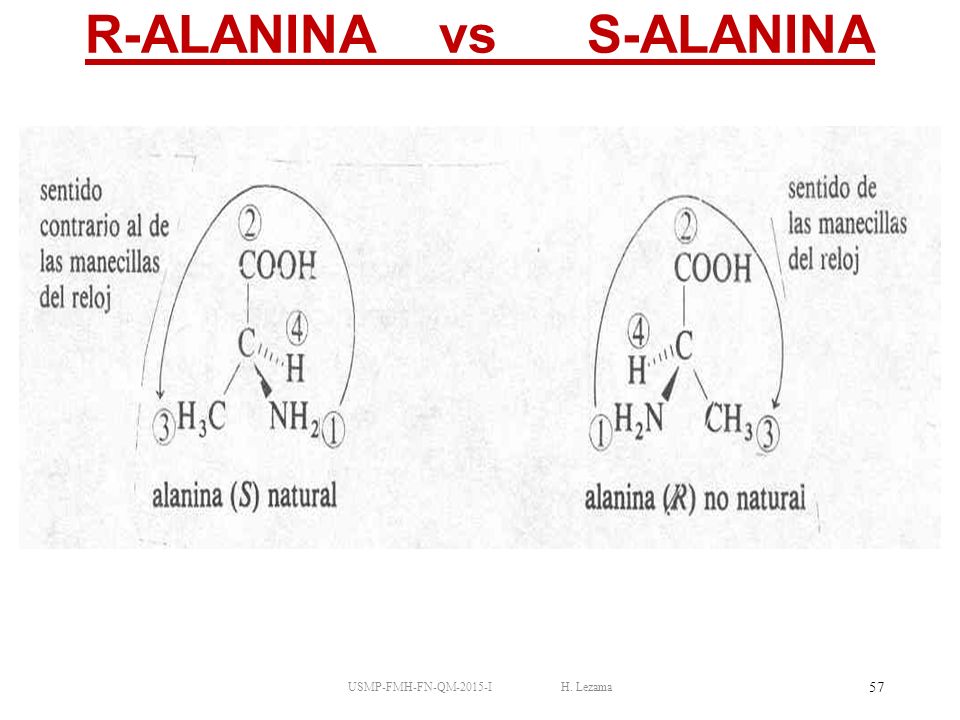

57 R-ALANINA vs S-ALANINA USMP-FMH-FN-QM-2015-I H. Lezama 57

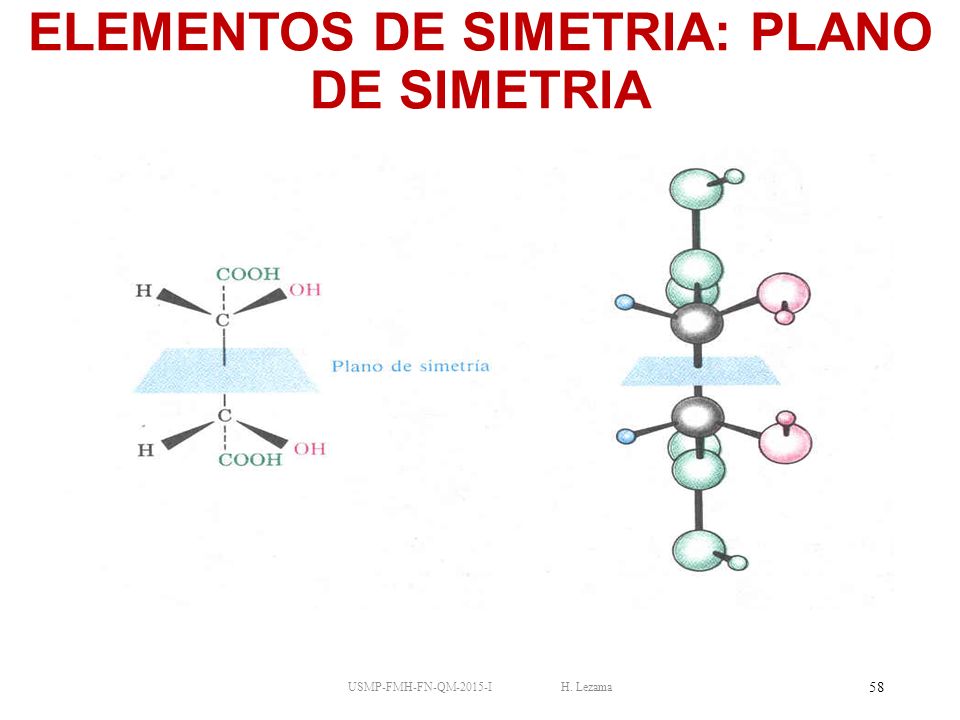

58 ELEMENTOS DE SIMETRIA: PLANO DE SIMETRIA USMP-FMH-FN-QM-2015-I H. Lezama 58

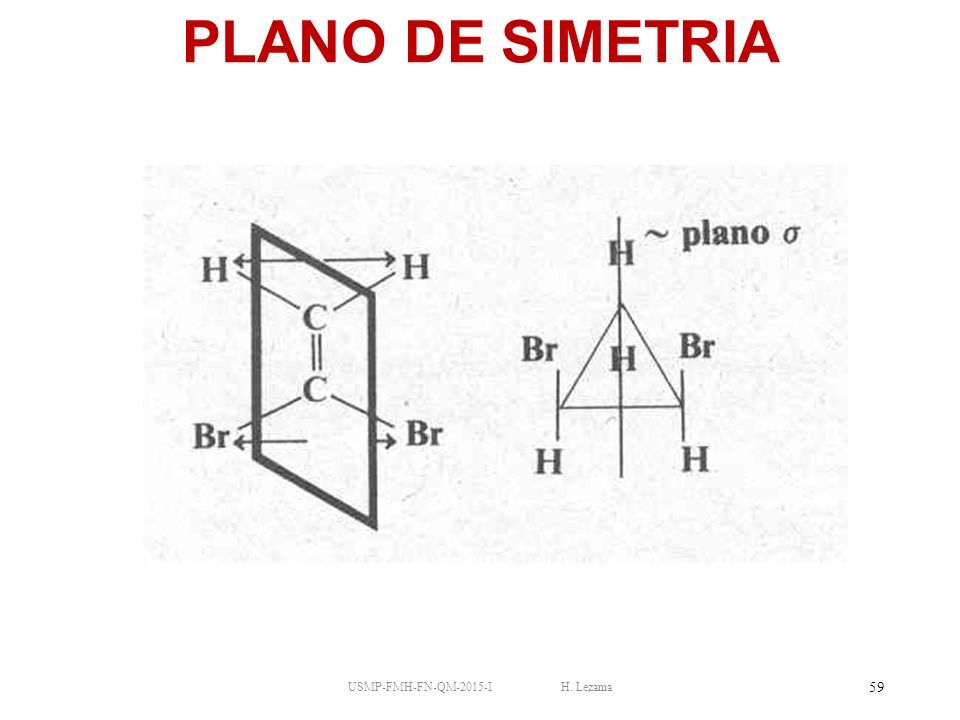

59 PLANO DE SIMETRIA USMP-FMH-FN-QM-2015-I H. Lezama 59

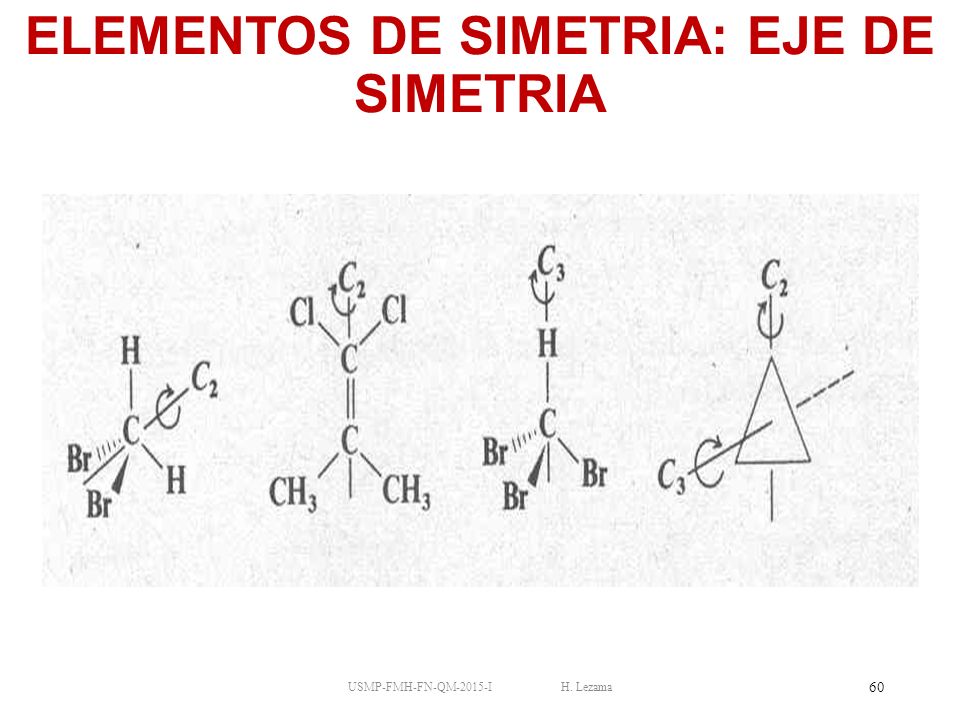

60 ELEMENTOS DE SIMETRIA: EJE DE SIMETRIA USMP-FMH-FN-QM-2015-I H. Lezama 60

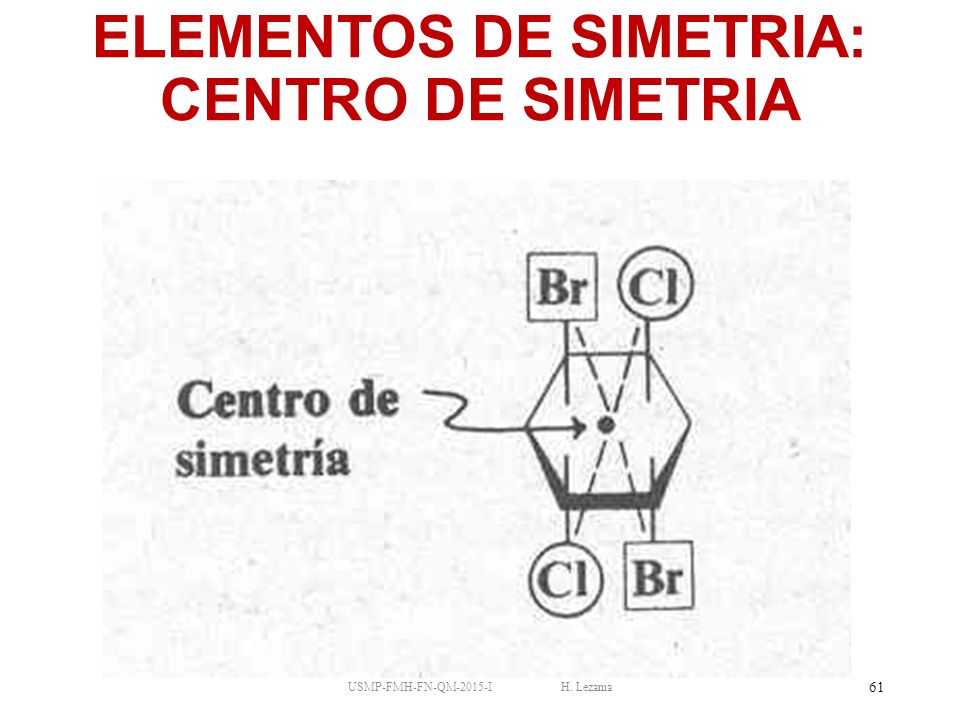

61 ELEMENTOS DE SIMETRIA: CENTRO DE SIMETRIA USMP-FMH-FN-QM-2015-I H. Lezama 61
