1 PROYECTO HILARION Arturo Salas Cornejo Orlando de la Cruz

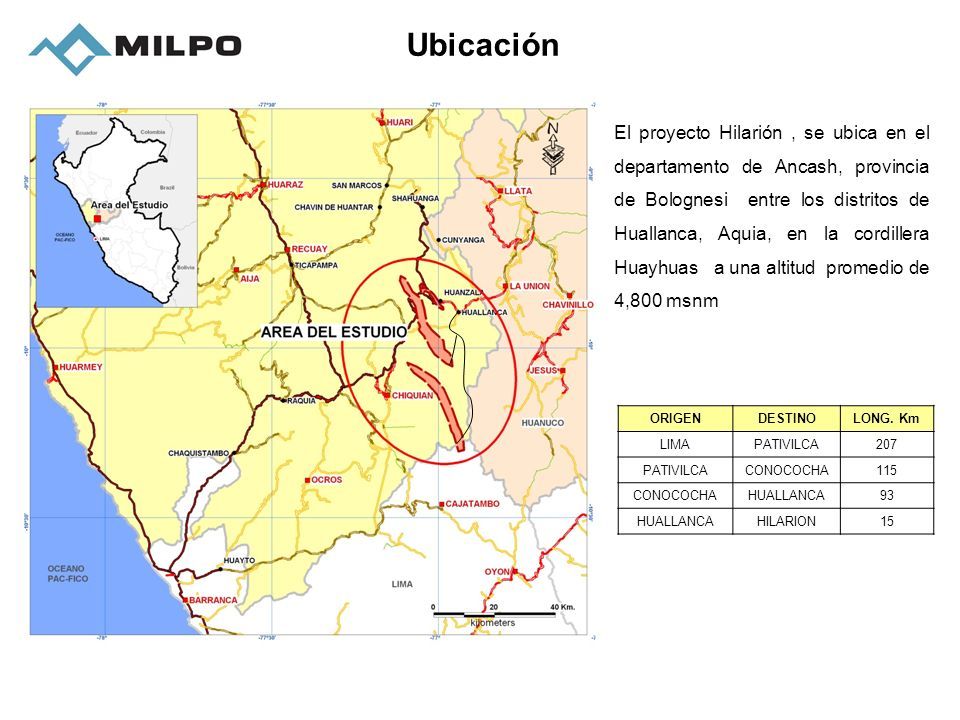

2 El proyecto Hilarión, se ubica en el departamento de Ancash, provincia de Bolognesi entre los distritos de Huallanca, Aquia, en la cordillera Huayhuas a una altitud promedio de 4,800 msnm ORIGENDESTINOLONG. Km LIMAPATIVILCA207 PATIVILCACONOCOCHA115 CONOCOCHAHUALLANCA93 HUALLANCAHILARION15 Ubicación CONOCOCHA PATIVILCA

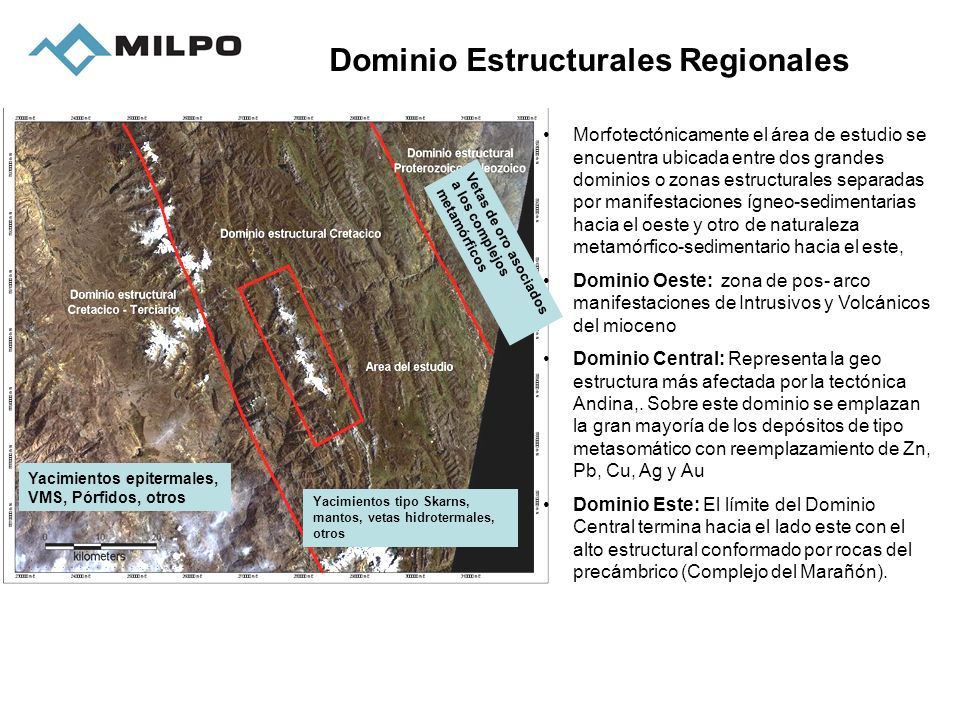

3 Morfotectónicamente el área de estudio se encuentra ubicada entre dos grandes dominios o zonas estructurales separadas por manifestaciones ígneo-sedimentarias hacia el oeste y otro de naturaleza metamórfico-sedimentario hacia el este, Dominio Oeste: zona de pos- arco manifestaciones de Intrusivos y Volcánicos del mioceno Dominio Central: Representa la geo estructura más afectada por la tectónica Andina,. Sobre este dominio se emplazan la gran mayoría de los depósitos de tipo metasomático con reemplazamiento de Zn, Pb, Cu, Ag y Au Dominio Este: El límite del Dominio Central termina hacia el lado este con el alto estructural conformado por rocas del precámbrico (Complejo del Marañón). Dominio Estructurales Regionales Yacimientos epitermales, VMS, Pórfidos, otros Yacimientos tipo Skarns, mantos, vetas hidrotermales, otros Vetas de oro asociados a los complejos metamórficos

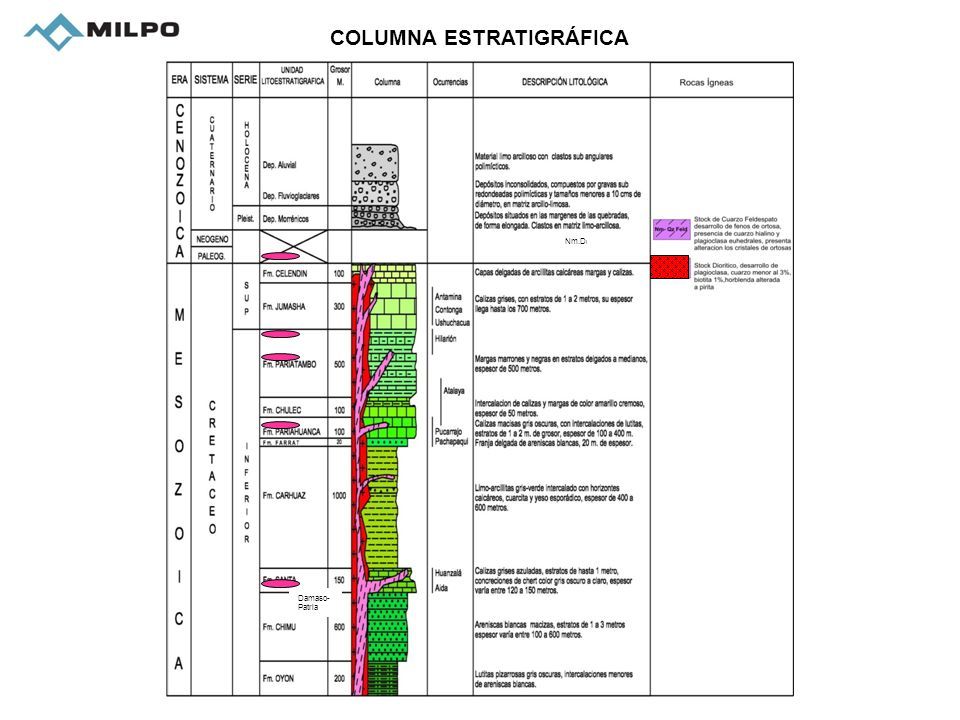

4 Nm.D i Damaso- Patria COLUMNA ESTRATIGRÁFICA

5 Los sistemas estructurales NO-SE de rumbo andino estarían relacionados a los Sobreescurrimientos Yanashallash, San Marcos y La Unión y los principales emplazamientos magmáticos del terciario que se asocian a los depósitos minerales de la zona. En la cordillera Chaupijanca están alineados los yacimientos (Atalaya, Hilarión, El Padrino, Mía, Pachapaqui y Pucarrajo), también se presentes al este de la falla Potreros (Palca, El Cóndor y Tinka Mercedes). Franja Chaupijanca Franja Yuraccalapo HILARION Estructuras regionales Antamina

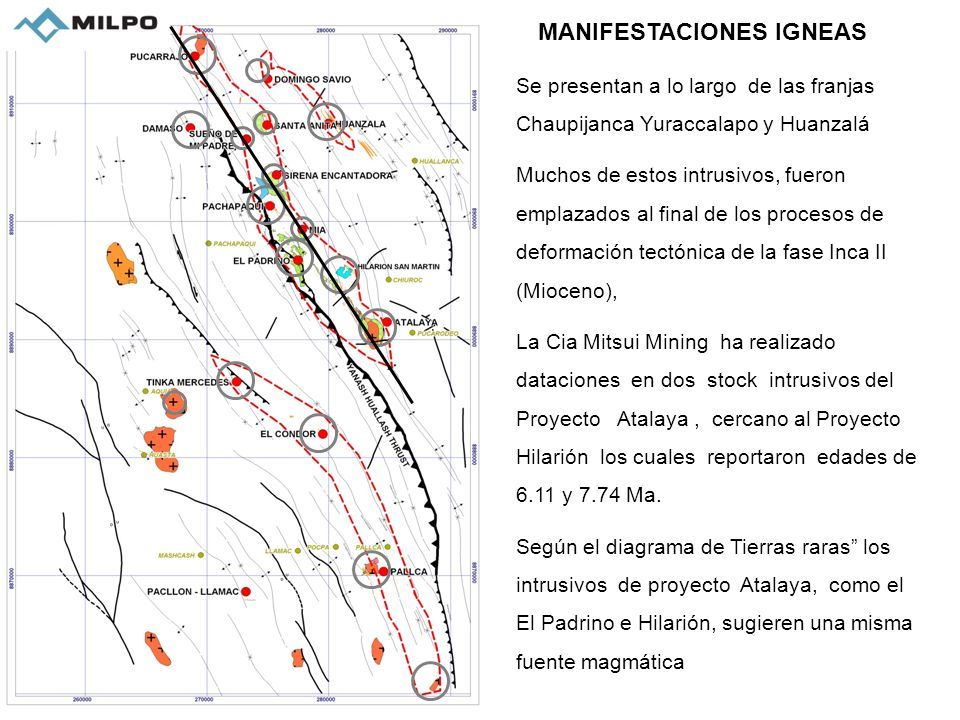

6 Se presentan a lo largo de las franjas Chaupijanca Yuraccalapo y Huanzalá Muchos de estos intrusivos, fueron emplazados al final de los procesos de deformación tectónica de la fase Inca II (Mioceno), La Cia Mitsui Mining ha realizado dataciones en dos stock intrusivos del Proyecto Atalaya, cercano al Proyecto Hilarión los cuales reportaron edades de 6.11 y 7.74 Ma. Según el diagrama de Tierras raras” los intrusivos de proyecto Atalaya, como el El Padrino e Hilarión, sugieren una misma fuente magmática MANIFESTACIONES IGNEAS

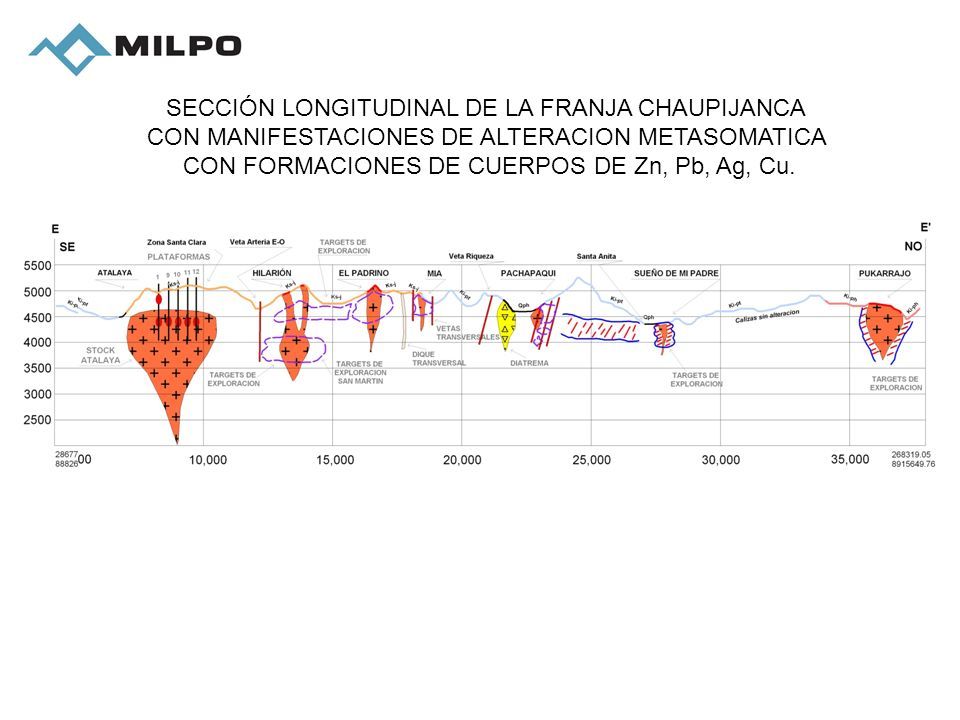

7 SECCIÓN LONGITUDINAL DE LA FRANJA CHAUPIJANCA CON MANIFESTACIONES DE ALTERACION METASOMATICA CON FORMACIONES DE CUERPOS DE Zn, Pb, Ag, Cu.

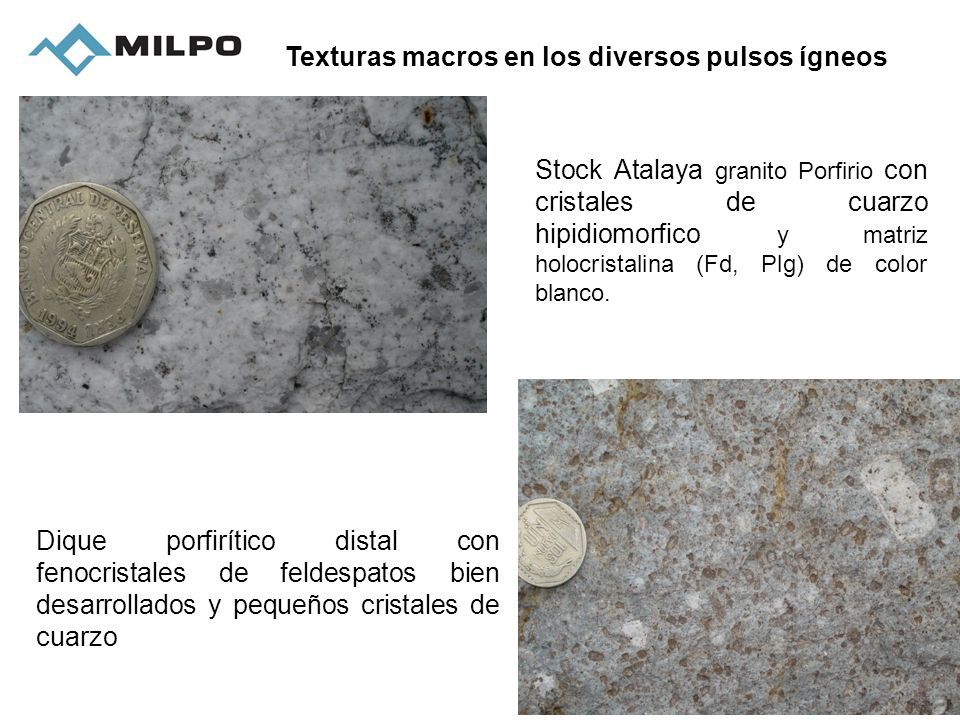

8 Stock Atalaya granito Porfirio con cristales de cuarzo hipidiomorfico y matriz holocristalina (Fd, Plg) de color blanco. Dique porfirítico distal con fenocristales de feldespatos bien desarrollados y pequeños cristales de cuarzo Texturas macros en los diversos pulsos ígneos

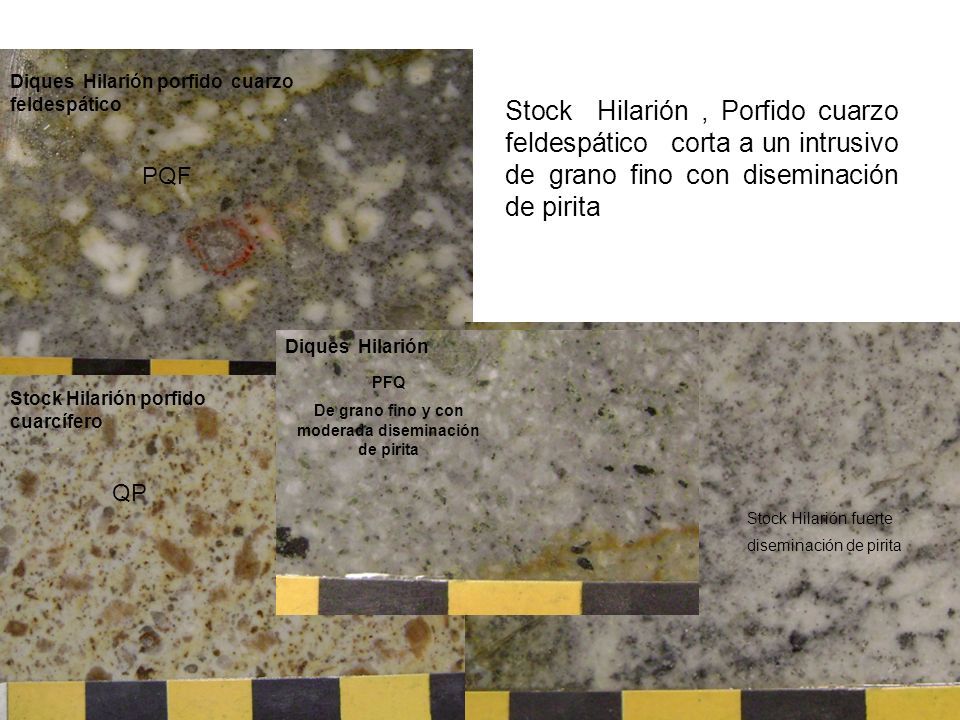

9 Stock Hilarión, Porfido cuarzo feldespático corta a un intrusivo de grano fino con diseminación de pirita Diques Hilarión Stock Hilarión porfido cuarcífero Diques Hilarión porfido cuarzo feldespático Stock Hilarión fuerte diseminación de pirita PFQ De grano fino y con moderada diseminación de pirita PQF QP

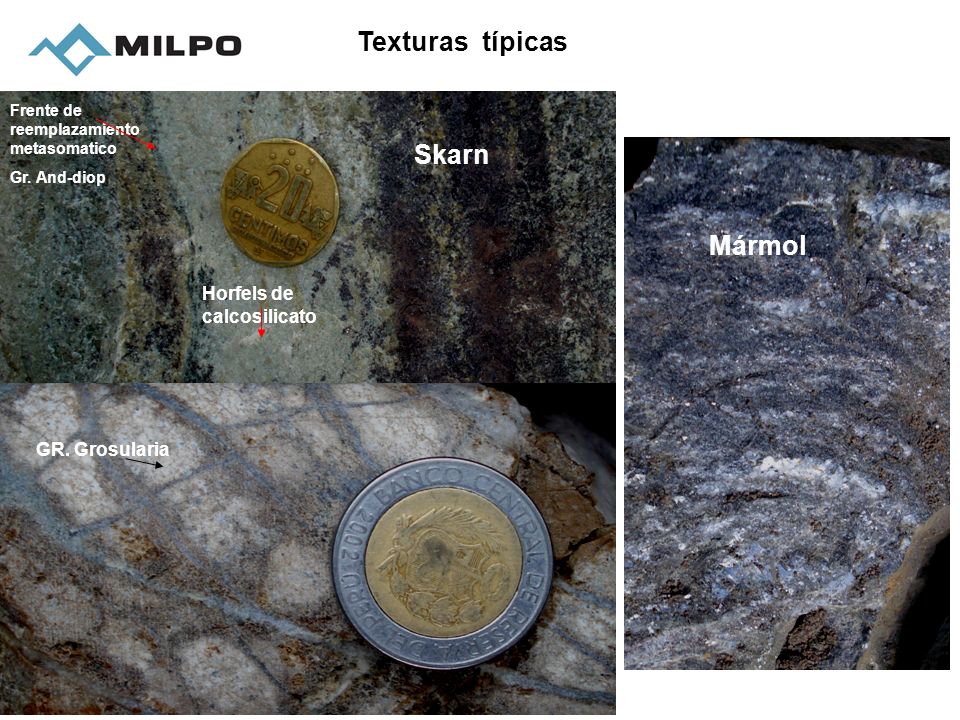

10 Texturas típicas GR. Grosularia Frente de reemplazamiento metasomatico Gr. And-diop Horfels de calcosilicato Skarn Mármol

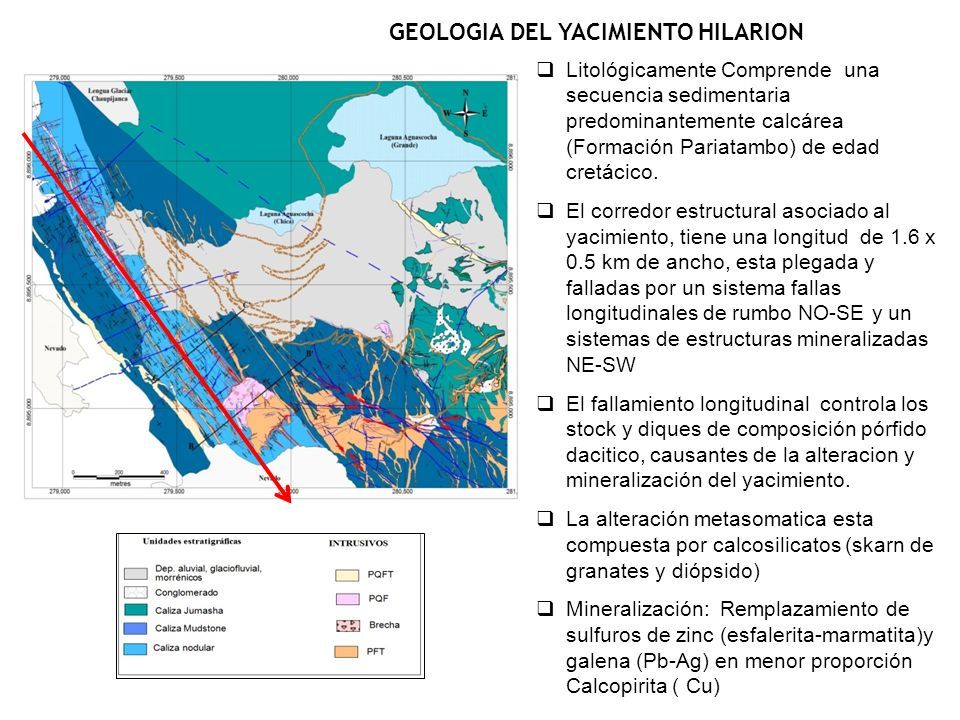

11  Litológicamente Comprende una secuencia sedimentaria predominantemente calcárea (Formación Pariatambo) de edad cretácico.  El corredor estructural asociado al yacimiento, tiene una longitud de 1.6 x 0.5 km de ancho, esta plegada y falladas por un sistema fallas longitudinales de rumbo NO-SE y un sistemas de estructuras mineralizadas NE-SW  El fallamiento longitudinal controla los stock y diques de composición pórfido dacitico, causantes de la alteracion y mineralización del yacimiento.  La alteración metasomatica esta compuesta por calcosilicatos (skarn de granates y diópsido)  Mineralización: Remplazamiento de sulfuros de zinc (esfalerita-marmatita)y galena (Pb-Ag) en menor proporción Calcopirita ( Cu) GEOLOGIA DEL YACIMIENTO HILARION

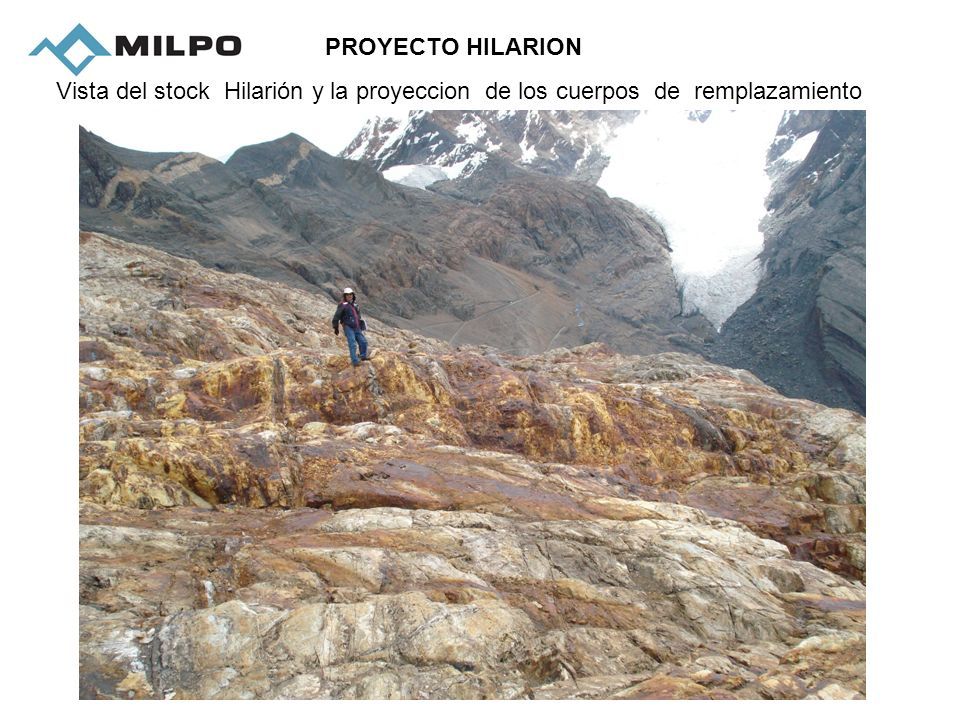

12 PROYECTO HILARION Vista del stock Hilarión y la proyeccion de los cuerpos de remplazamiento

13
