Limites de liquido y plasticidad
UNIVERSIDAD NACIONAL DEL ALTIPLANO – PUNO FACULTAD DE INGENIERIA GEOLOGICA Y METALURGICA ESCUELA PROFESIONAL DE INGENIERIA GEOLOGICA DOCENTE: Ing. Machaca Condori Hector Raul ESTUDIANTE: Pocco Peralta Horlando Efrain INDICES DE CONSISTENCIA Limites de liquido y plasticidad
2

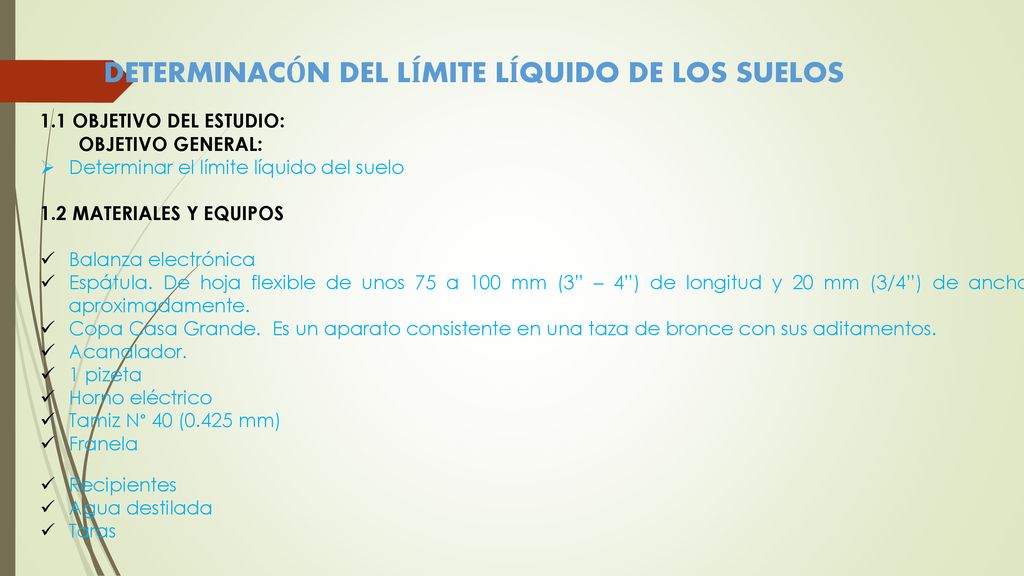

DETERMINACÓN DEL LÍMITE LÍQUIDO DE LOS SUELOS
1.1 OBJETIVO DEL ESTUDIO: OBJETIVO GENERAL: Determinar el límite líquido del suelo 1.2 MATERIALES Y EQUIPOS Balanza electrónica Espátula. De hoja flexible de unos 75 a 100 mm (3” – 4”) de longitud y 20 mm (3/4”) de ancho aproximadamente. Copa Casa Grande. Es un aparato consistente en una taza de bronce con sus aditamentos. Acanalador. 1 pizeta Horno eléctrico Tamiz N° 40 (0.425 mm) Franela Recipientes Agua destilada Taras
3

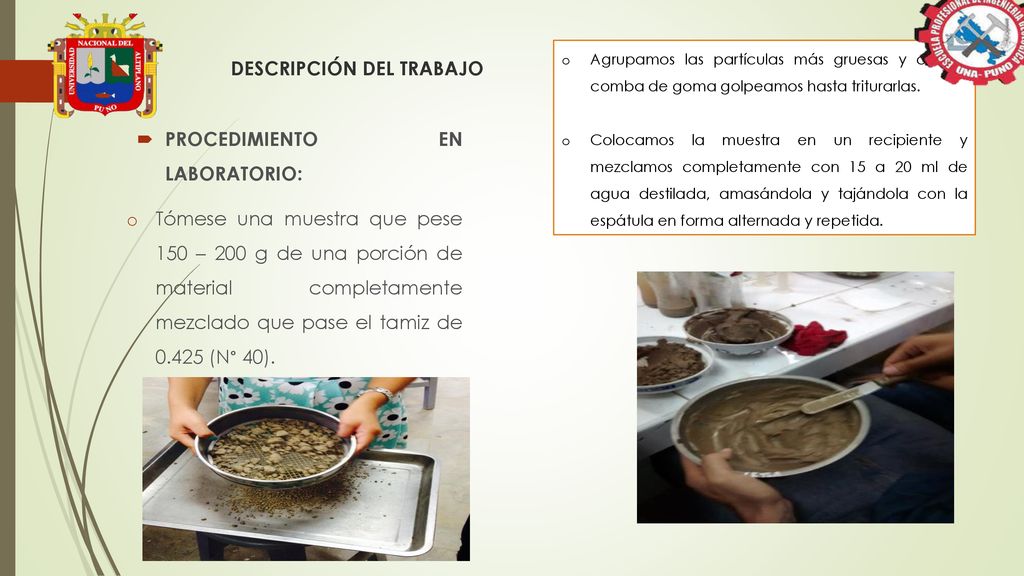

DESCRIPCIÓN DEL TRABAJO
Agrupamos las partículas más gruesas y con la comba de goma golpeamos hasta triturarlas. Colocamos la muestra en un recipiente y mezclamos completamente con 15 a 20 ml de agua destilada, amasándola y tajándola con la espátula en forma alternada y repetida. DESCRIPCIÓN DEL TRABAJO PROCEDIMIENTO EN LABORATORIO: Tómese una muestra que pese 150 – 200 g de una porción de material completamente mezclado que pase el tamiz de (N° 40).
4

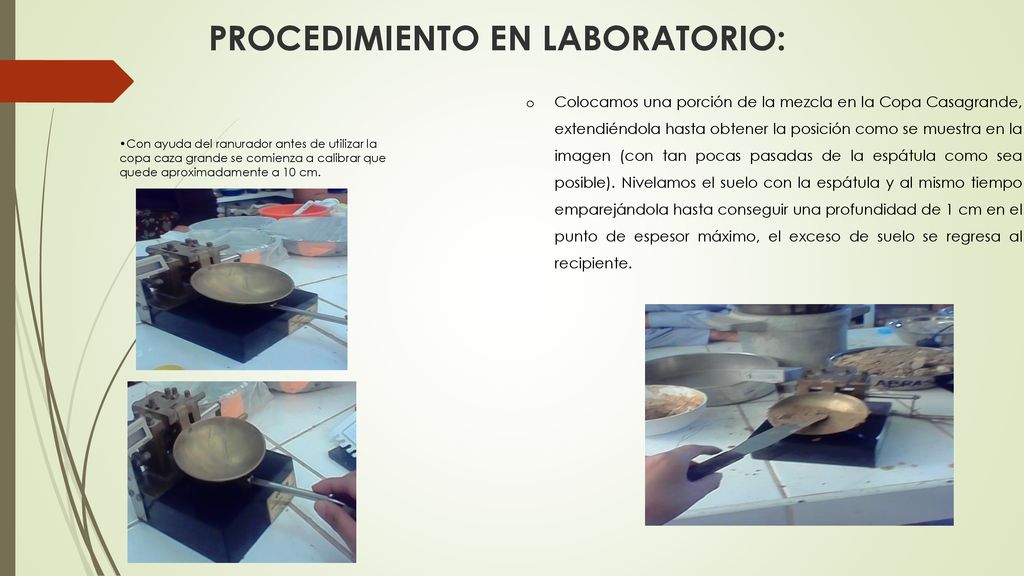

PROCEDIMIENTO EN LABORATORIO:
Colocamos una porción de la mezcla en la Copa Casagrande, extendiéndola hasta obtener la posición como se muestra en la imagen (con tan pocas pasadas de la espátula como sea posible). Nivelamos el suelo con la espátula y al mismo tiempo emparejándola hasta conseguir una profundidad de 1 cm en el punto de espesor máximo, el exceso de suelo se regresa al recipiente. Con ayuda del ranurador antes de utilizar la copa caza grande se comienza a calibrar que quede aproximadamente a 10 cm.
5

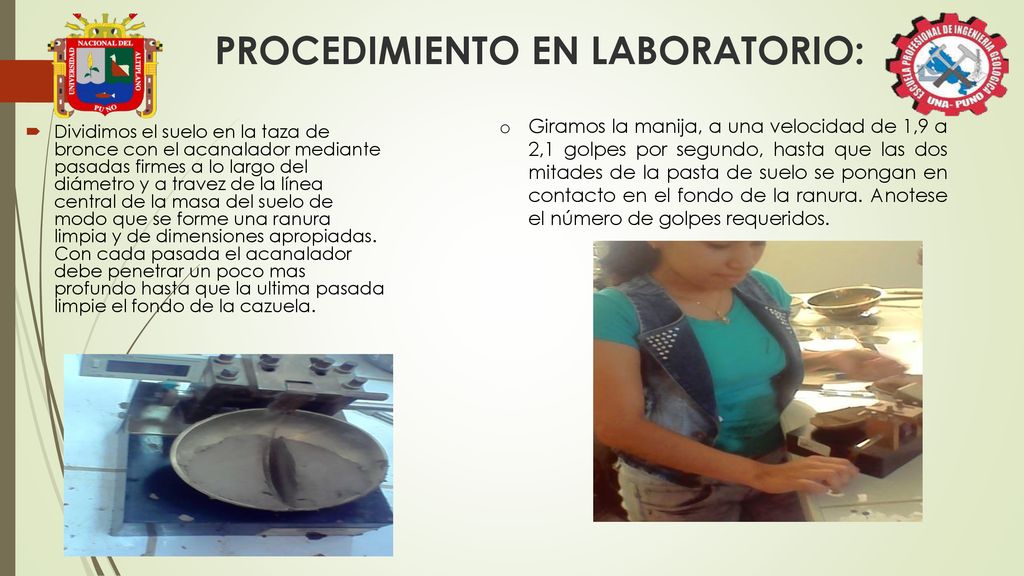

PROCEDIMIENTO EN LABORATORIO:
Giramos la manija, a una velocidad de 1,9 a 2,1 golpes por segundo, hasta que las dos mitades de la pasta de suelo se pongan en contacto en el fondo de la ranura. Anotese el número de golpes requeridos. Dividimos el suelo en la taza de bronce con el acanalador mediante pasadas firmes a lo largo del diámetro y a travez de la línea central de la masa del suelo de modo que se forme una ranura limpia y de dimensiones apropiadas. Con cada pasada el acanalador debe penetrar un poco mas profundo hasta que la ultima pasada limpie el fondo de la cazuela.
6

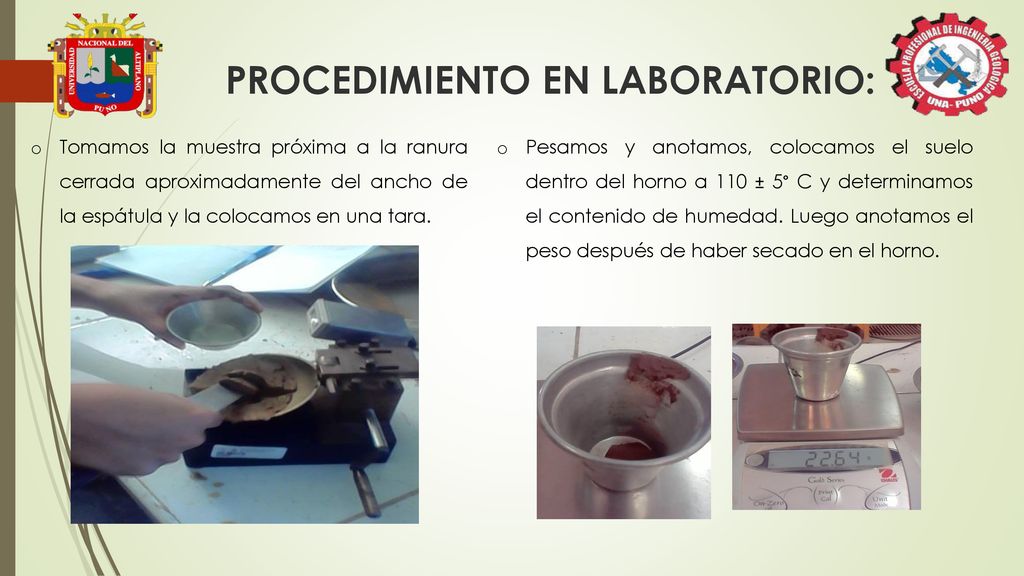

PROCEDIMIENTO EN LABORATORIO:
Tomamos la muestra próxima a la ranura cerrada aproximadamente del ancho de la espátula y la colocamos en una tara. Pesamos y anotamos, colocamos el suelo dentro del horno a 110 ± 5° C y determinamos el contenido de humedad. Luego anotamos el peso después de haber secado en el horno.
7

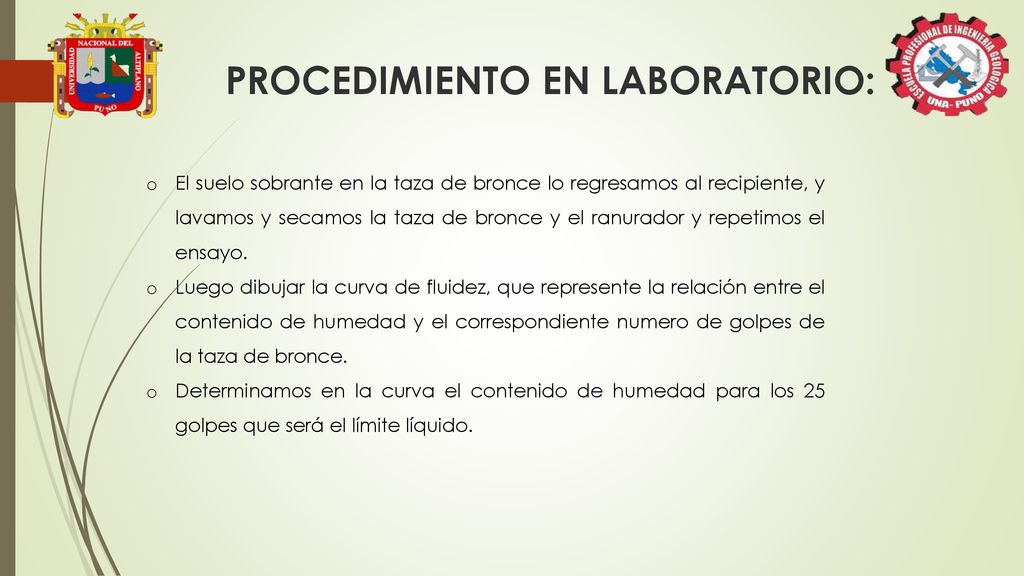

PROCEDIMIENTO EN LABORATORIO:
El suelo sobrante en la taza de bronce lo regresamos al recipiente, y lavamos y secamos la taza de bronce y el ranurador y repetimos el ensayo. Luego dibujar la curva de fluidez, que represente la relación entre el contenido de humedad y el correspondiente numero de golpes de la taza de bronce. Determinamos en la curva el contenido de humedad para los 25 golpes que será el límite líquido.
8

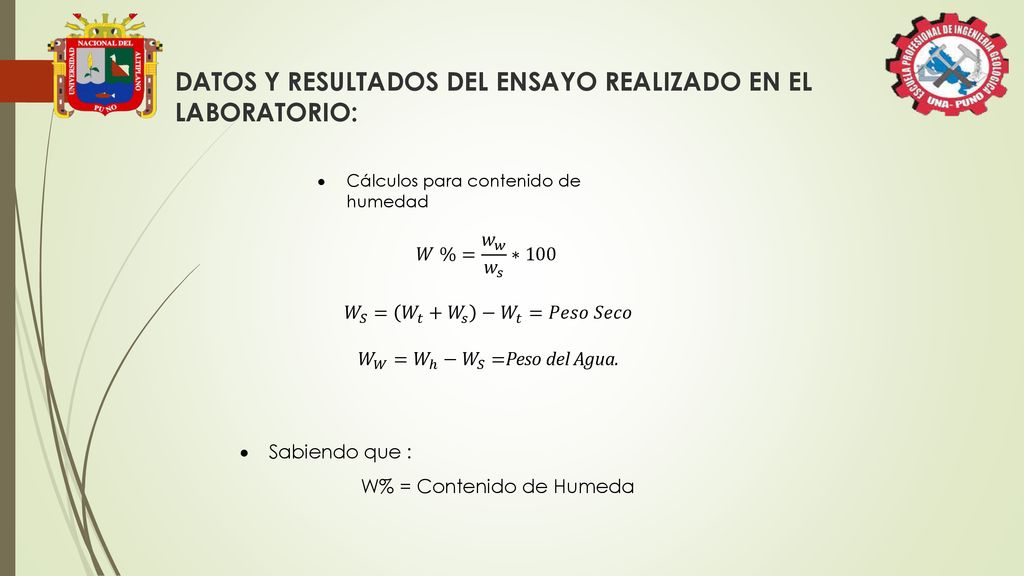

DATOS Y RESULTADOS DEL ENSAYO REALIZADO EN EL LABORATORIO:
Cálculos para contenido de humedad 𝑊 %= 𝑤 𝑤 𝑤 𝑠 ∗100 𝑊 𝑆 = 𝑊 𝑡 + 𝑊 𝑠 − 𝑊 𝑡 =𝑃𝑒𝑠𝑜 𝑆𝑒𝑐𝑜 𝑊 𝑊 = 𝑊 ℎ − 𝑊 𝑆 =Peso del Agua. Sabiendo que : W% = Contenido de Humeda
9

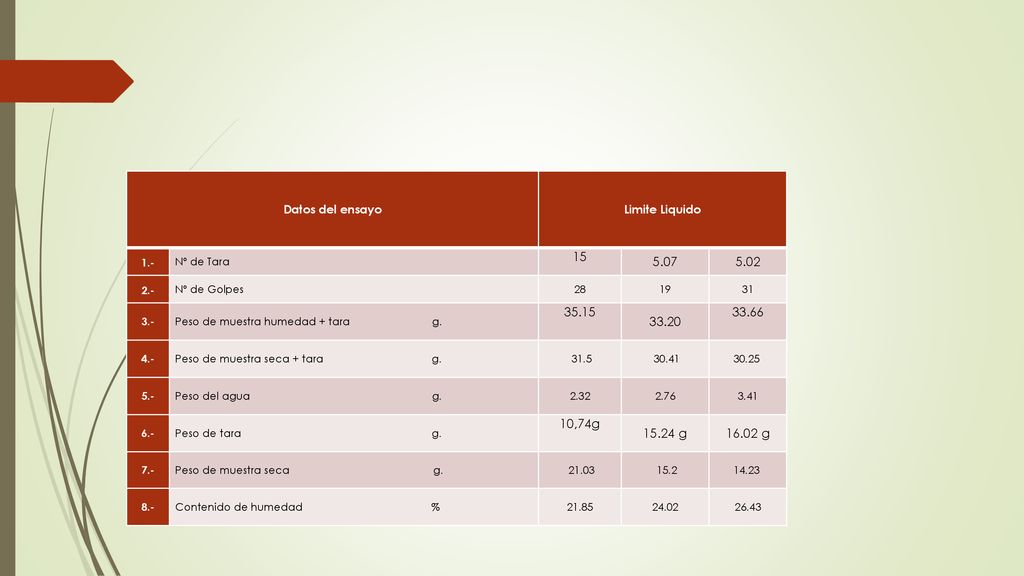

Datos del ensayo Limite Liquido 1.- Nº de Tara 15 5.07 5.02 2.- Nº de Golpes 28 19 31 3.- Peso de muestra humedad + tara g. 35.15 33.20 33.66 4.- Peso de muestra seca + tara g. 31.5 30.41 30.25 5.- Peso del agua g. 2.32 2.76 3.41 6.- Peso de tara g. 10,74g 15.24 g 16.02 g 7.- Peso de muestra seca g. 21.03 15.2 14.23 8.- Contenido de humedad % 21.85 24.02 26.43
10
CONCLUSIONES El ensayo fue satisfactorio, las especificaciones Tecnicas para la construcción de carreteras debe satisfacer algunos requisitos de calidad, como: Limite Liquido: 35 % máx. Llegamos a la conclusión que nuestro dato obtenido al realizar el ensayo si cumple con el requisto de calidad.
11

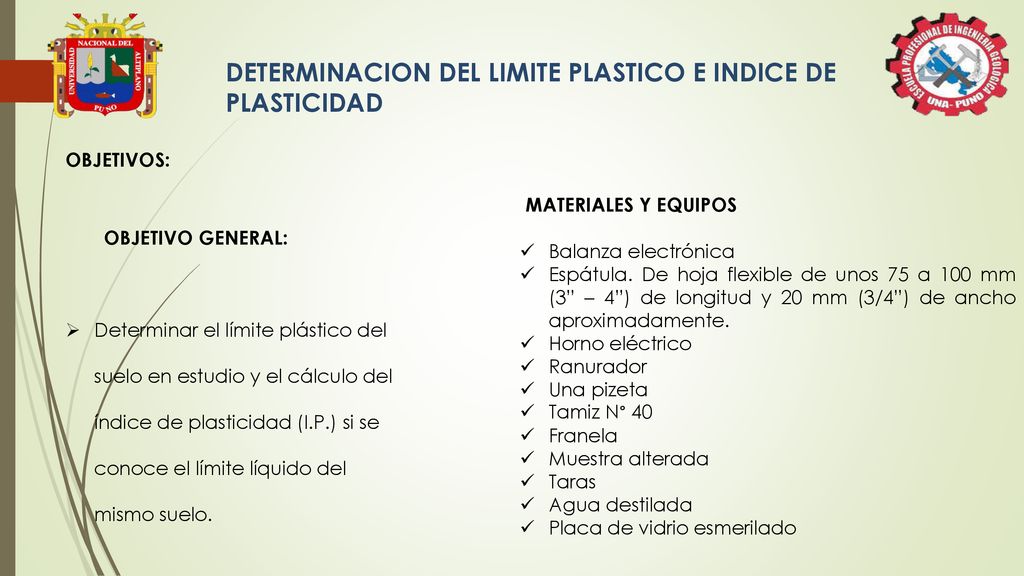

DETERMINACION DEL LIMITE PLASTICO E INDICE DE PLASTICIDAD
OBJETIVOS: OBJETIVO GENERAL: Determinar el límite plástico del suelo en estudio y el cálculo del índice de plasticidad (I.P.) si se conoce el límite líquido del mismo suelo. MATERIALES Y EQUIPOS Balanza electrónica Espátula. De hoja flexible de unos 75 a 100 mm (3” – 4”) de longitud y 20 mm (3/4”) de ancho aproximadamente. Horno eléctrico Ranurador Una pizeta Tamiz N° 40 Franela Muestra alterada Taras Agua destilada Placa de vidrio esmerilado
12

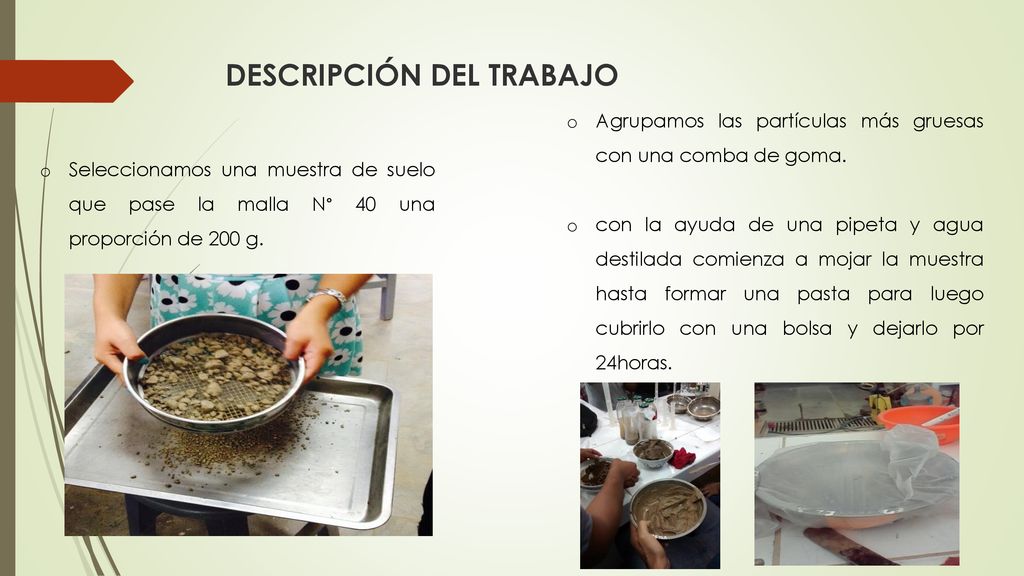

DESCRIPCIÓN DEL TRABAJO
Agrupamos las partículas más gruesas con una comba de goma. con la ayuda de una pipeta y agua destilada comienza a mojar la muestra hasta formar una pasta para luego cubrirlo con una bolsa y dejarlo por 24horas. Seleccionamos una muestra de suelo que pase la malla N° 40 una proporción de 200 g.
13
DESCRIPCIÓN DEL TRABAJO
Se sustrajo un poco de muestra y se rodo sobre una supericie limpia y lisa no absorbente en este caso caso fue una placa de vidrio, se rueda con los dedos de la mano, hasta tratar de alcanzar un diámetro de 3.2 mm, el bastoncillo esta acto para los ensayos cuando se ve sus grietas. Después se coloco al horno durante 24 horas, se dejaron enfriar, se pesaron y se anotaron los datos. Con los datos anteriores se determino el contenido de agua en %.
14

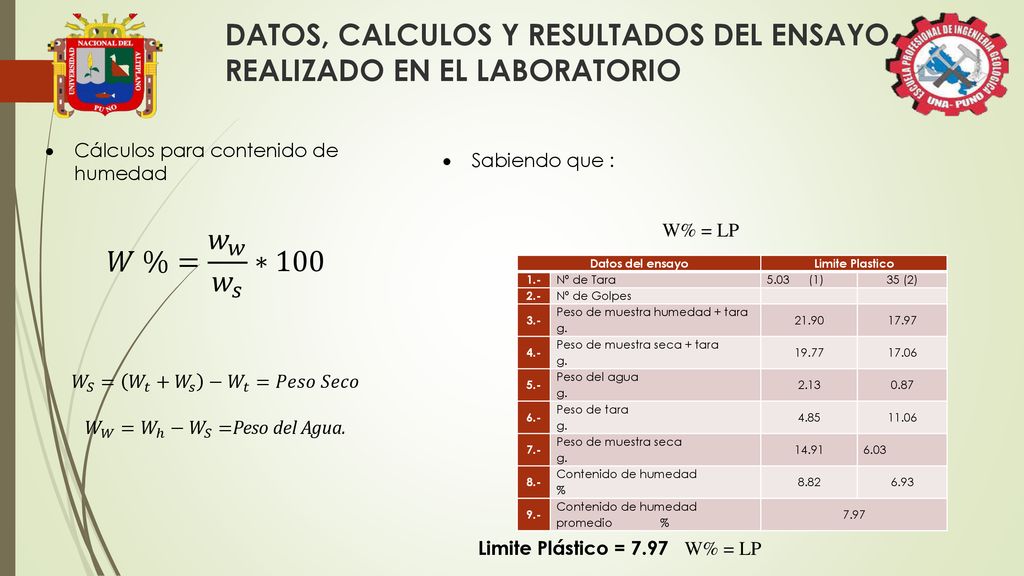

DATOS, CALCULOS Y RESULTADOS DEL ENSAYO REALIZADO EN EL LABORATORIO
Cálculos para contenido de humedad 𝑊 %= 𝑤 𝑤 𝑤 𝑠 ∗100 𝑊 𝑆 = 𝑊 𝑡 + 𝑊 𝑠 − 𝑊 𝑡 =𝑃𝑒𝑠𝑜 𝑆𝑒𝑐𝑜 𝑊 𝑊 = 𝑊 ℎ − 𝑊 𝑆 =Peso del Agua. Sabiendo que : W% = LP Datos del ensayo Limite Plastico 1.- Nº de Tara (1) 35 (2) 2.- Nº de Golpes 3.- Peso de muestra humedad + tara g. 21.90 17.97 4.- Peso de muestra seca + tara g. 19.77 17.06 5.- Peso del agua g. 2.13 0.87 6.- Peso de tara g. 4.85 11.06 7.- Peso de muestra seca g. 14.91 6.03 8.- Contenido de humedad % 8.82 6.93 9.- Contenido de humedad promedio % 7.97 Limite Plástico = W% = LP
15

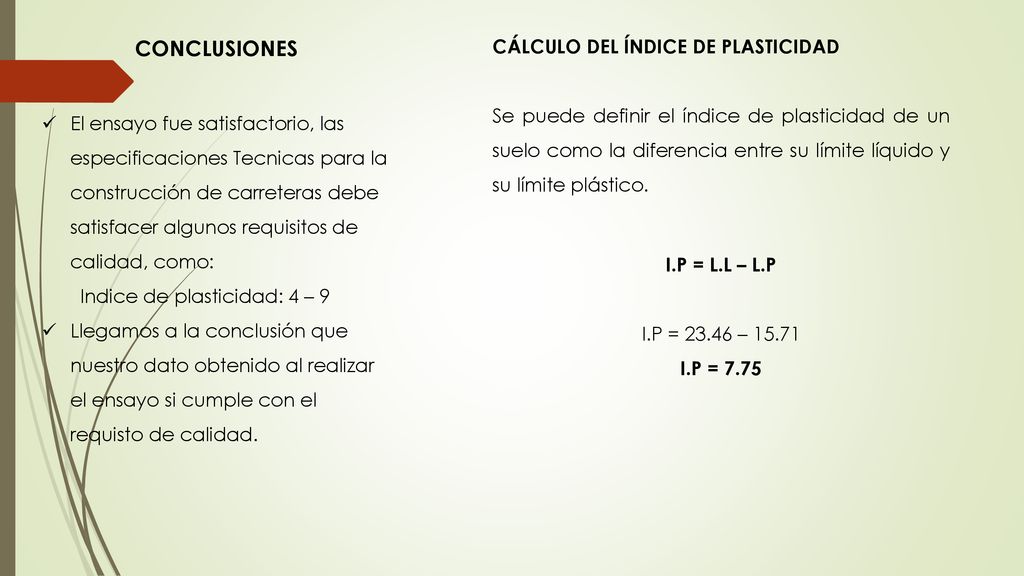

CONCLUSIONES CÁLCULO DEL ÍNDICE DE PLASTICIDAD
El ensayo fue satisfactorio, las especificaciones Tecnicas para la construcción de carreteras debe satisfacer algunos requisitos de calidad, como: Indice de plasticidad: 4 – 9 Llegamos a la conclusión que nuestro dato obtenido al realizar el ensayo si cumple con el requisto de calidad. CÁLCULO DEL ÍNDICE DE PLASTICIDAD Se puede definir el índice de plasticidad de un suelo como la diferencia entre su límite líquido y su límite plástico. I.P = L.L – L.P I.P = – 15.71 I.P = 7.75
16

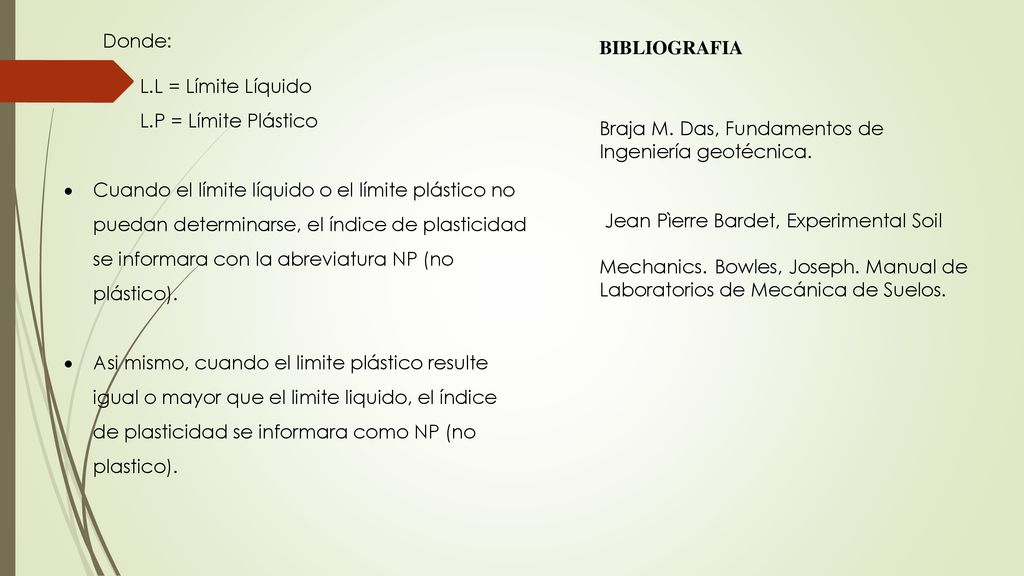

Donde: L.L = Límite Líquido L.P = Límite Plástico Cuando el límite líquido o el límite plástico no puedan determinarse, el índice de plasticidad se informara con la abreviatura NP (no plástico). Asi mismo, cuando el limite plástico resulte igual o mayor que el limite liquido, el índice de plasticidad se informara como NP (no plastico). BIBLIOGRAFIA Braja M. Das, Fundamentos de Ingeniería geotécnica. Jean Pìerre Bardet, Experimental Soil Mechanics. Bowles, Joseph. Manual de Laboratorios de Mecánica de Suelos.
