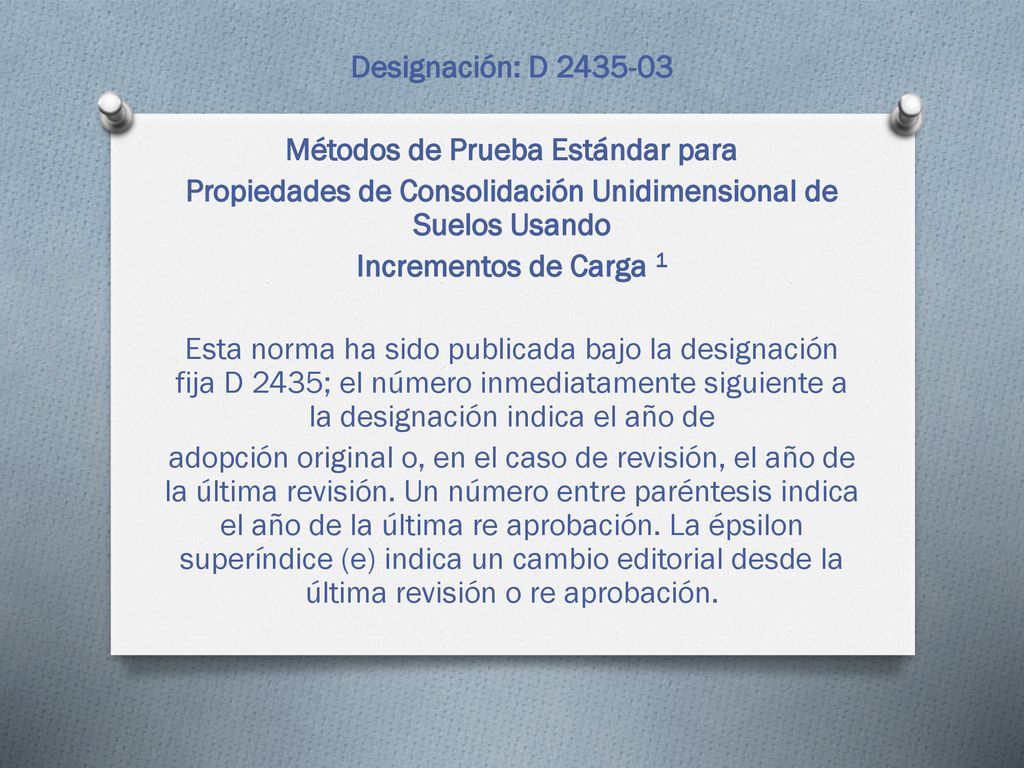

Designación: D Métodos de Prueba Estándar para Propiedades de Consolidación Unidimensional de Suelos Usando Incrementos de Carga 1 Esta norma ha sido publicada bajo la designación fija D 2435; el número inmediatamente siguiente a la designación indica el año de adopción original o, en el caso de revisión, el año de la última revisión. Un número entre paréntesis indica el año de la última re aprobación. La épsilon superíndice (e) indica un cambio editorial desde la última revisión o re aprobación.

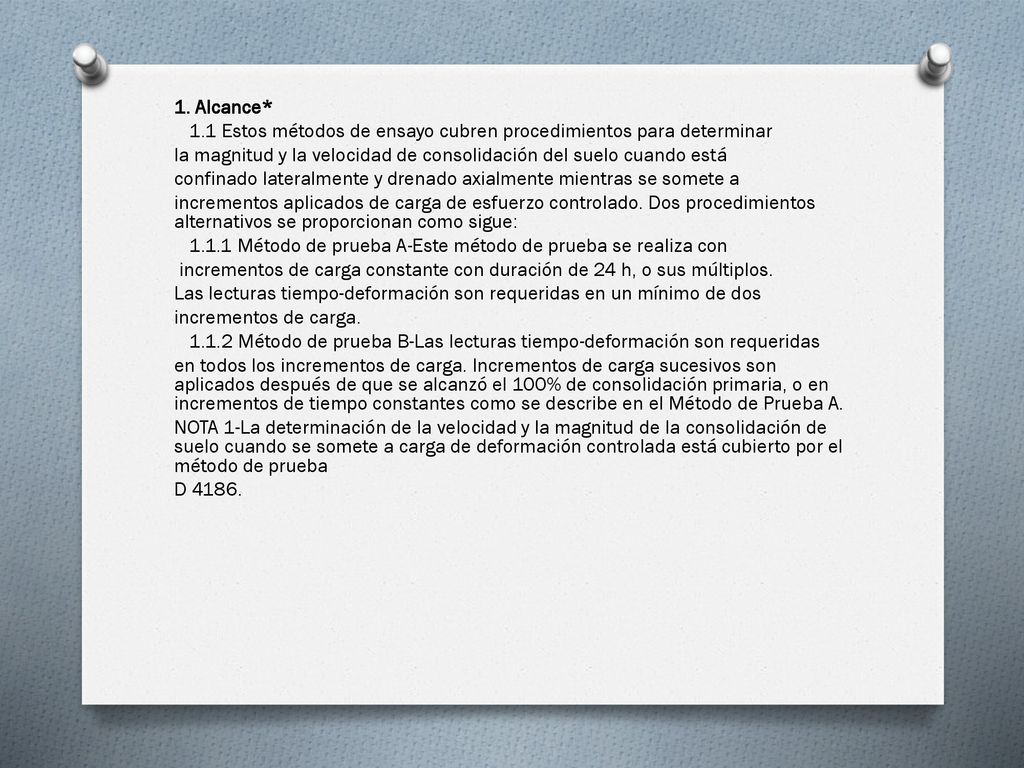

1. Alcance* 1.1 Estos métodos de ensayo cubren procedimientos para determinar la magnitud y la velocidad de consolidación del suelo cuando está confinado lateralmente y drenado axialmente mientras se somete a incrementos aplicados de carga de esfuerzo controlado. Dos procedimientos alternativos se proporcionan como sigue: 1.1.1 Método de prueba A-Este método de prueba se realiza con incrementos de carga constante con duración de 24 h, o sus múltiplos. Las lecturas tiempo-deformación son requeridas en un mínimo de dos incrementos de carga. 1.1.2 Método de prueba B-Las lecturas tiempo-deformación son requeridas en todos los incrementos de carga. Incrementos de carga sucesivos son aplicados después de que se alcanzó el 100% de consolidación primaria, o en incrementos de tiempo constantes como se describe en el Método de Prueba A. NOTA 1-La determinación de la velocidad y la magnitud de la consolidación de suelo cuando se somete a carga de deformación controlada está cubierto por el método de prueba D 4186.

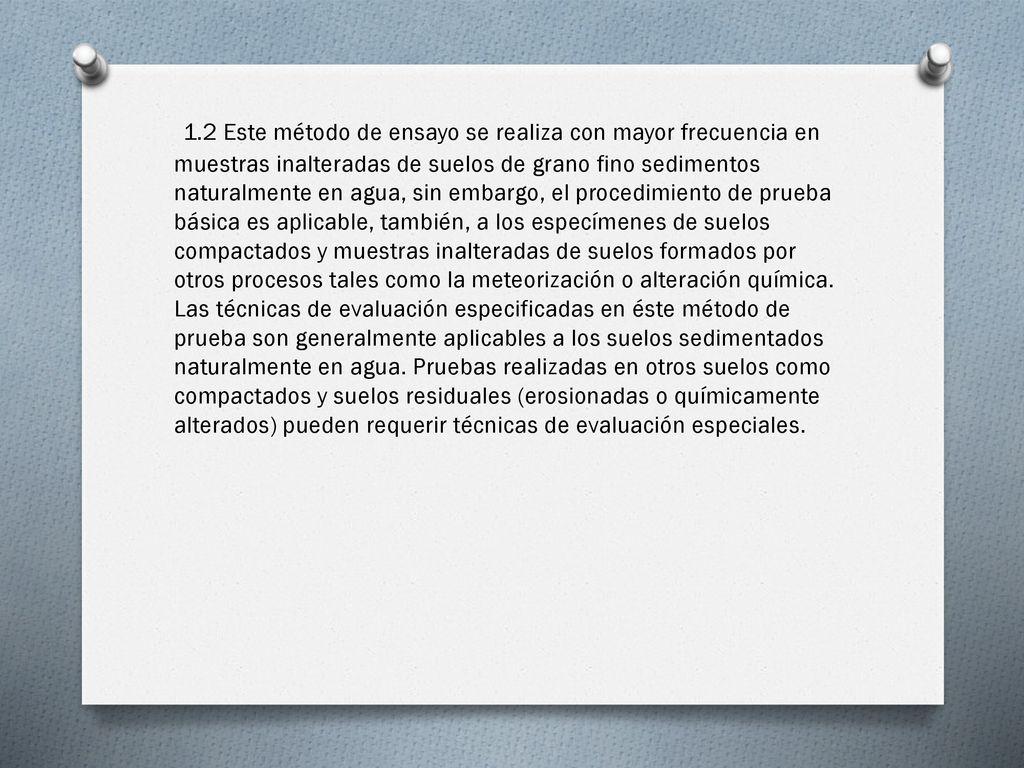

1.2 Este método de ensayo se realiza con mayor frecuencia en muestras inalteradas de suelos de grano fino sedimentos naturalmente en agua, sin embargo, el procedimiento de prueba básica es aplicable, también, a los especímenes de suelos compactados y muestras inalteradas de suelos formados por otros procesos tales como la meteorización o alteración química. Las técnicas de evaluación especificadas en éste método de prueba son generalmente aplicables a los suelos sedimentados naturalmente en agua. Pruebas realizadas en otros suelos como compactados y suelos residuales (erosionadas o químicamente alterados) pueden requerir técnicas de evaluación especiales.

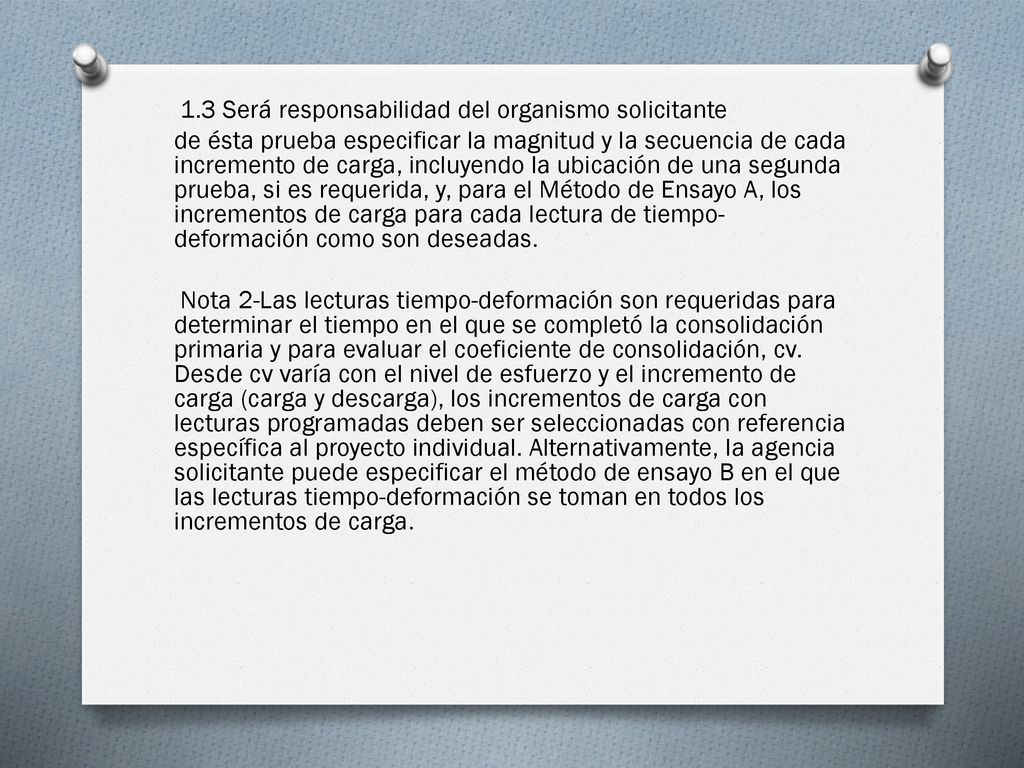

1.3 Será responsabilidad del organismo solicitante
de ésta prueba especificar la magnitud y la secuencia de cada incremento de carga, incluyendo la ubicación de una segunda prueba, si es requerida, y, para el Método de Ensayo A, los incrementos de carga para cada lectura de tiempo-deformación como son deseadas. Nota 2-Las lecturas tiempo-deformación son requeridas para determinar el tiempo en el que se completó la consolidación primaria y para evaluar el coeficiente de consolidación, cv. Desde cv varía con el nivel de esfuerzo y el incremento de carga (carga y descarga), los incrementos de carga con lecturas programadas deben ser seleccionadas con referencia específica al proyecto individual. Alternativamente, la agencia solicitante puede especificar el método de ensayo B en el que las lecturas tiempo-deformación se toman en todos los incrementos de carga.

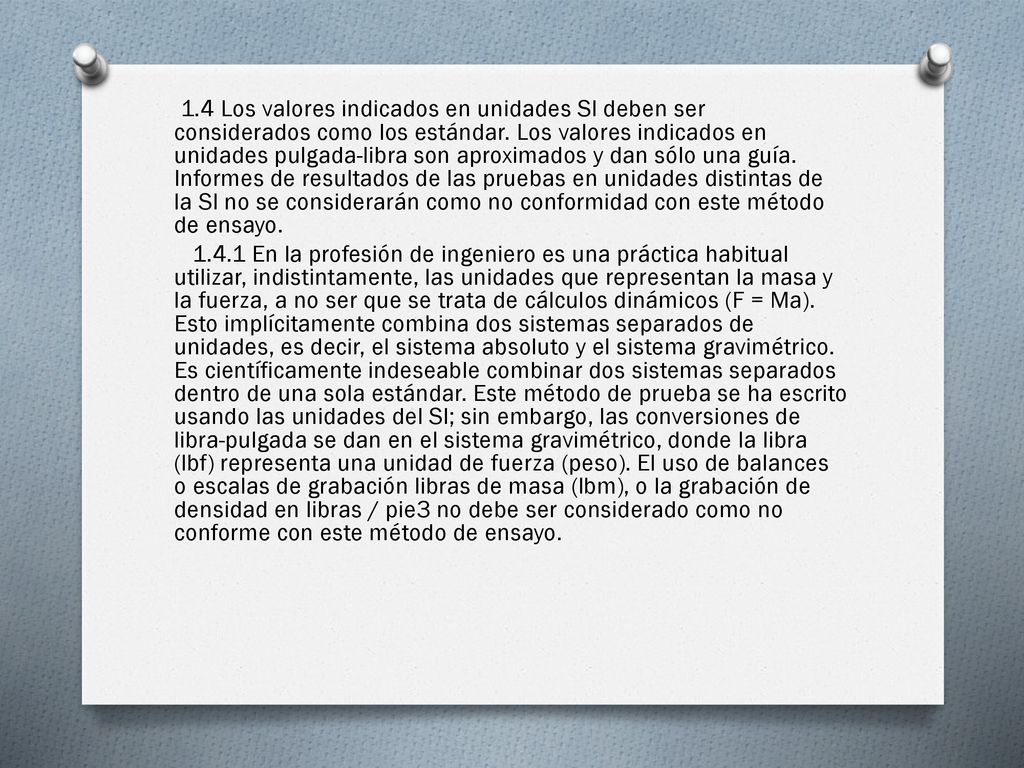

1.4 Los valores indicados en unidades SI deben ser considerados como los estándar. Los valores indicados en unidades pulgada-libra son aproximados y dan sólo una guía. Informes de resultados de las pruebas en unidades distintas de la SI no se considerarán como no conformidad con este método de ensayo En la profesión de ingeniero es una práctica habitual utilizar, indistintamente, las unidades que representan la masa y la fuerza, a no ser que se trata de cálculos dinámicos (F = Ma). Esto implícitamente combina dos sistemas separados de unidades, es decir, el sistema absoluto y el sistema gravimétrico. Es científicamente indeseable combinar dos sistemas separados dentro de una sola estándar. Este método de prueba se ha escrito usando las unidades del SI; sin embargo, las conversiones de libra-pulgada se dan en el sistema gravimétrico, donde la libra (lbf) representa una unidad de fuerza (peso). El uso de balances o escalas de grabación libras de masa (lbm), o la grabación de densidad en libras / pie3 no debe ser considerado como no conforme con este método de ensayo.

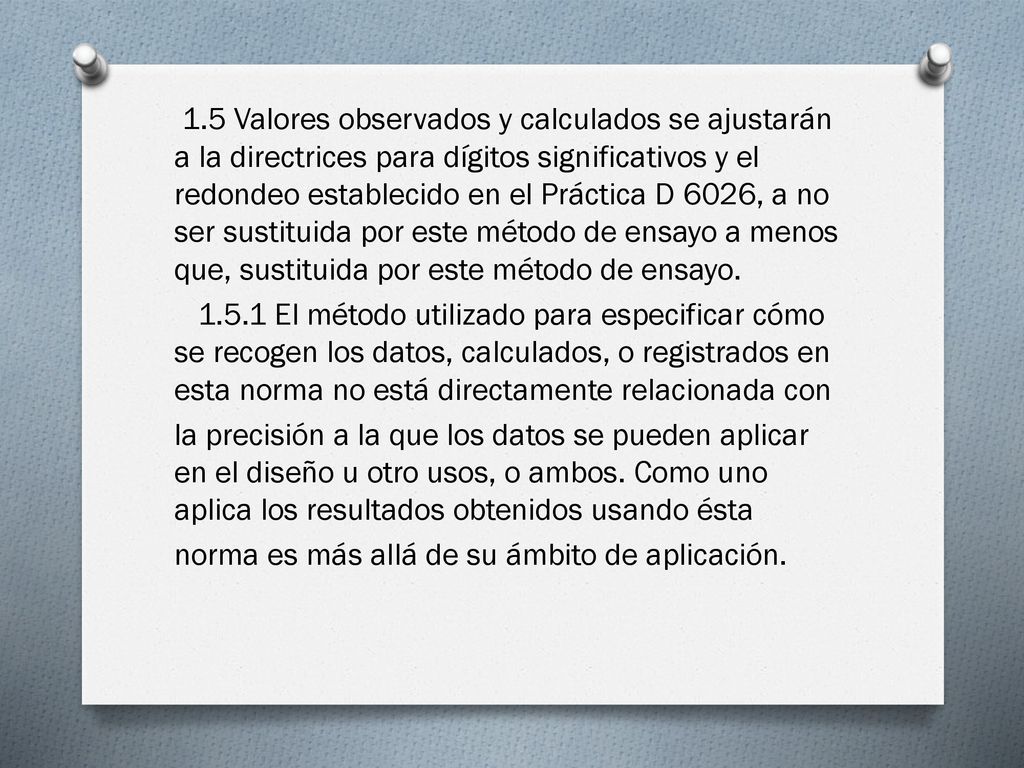

1.5 Valores observados y calculados se ajustarán a la directrices para dígitos significativos y el redondeo establecido en el Práctica D 6026, a no ser sustituida por este método de ensayo a menos que, sustituida por este método de ensayo El método utilizado para especificar cómo se recogen los datos, calculados, o registrados en esta norma no está directamente relacionada con la precisión a la que los datos se pueden aplicar en el diseño u otro usos, o ambos. Como uno aplica los resultados obtenidos usando ésta norma es más allá de su ámbito de aplicación.

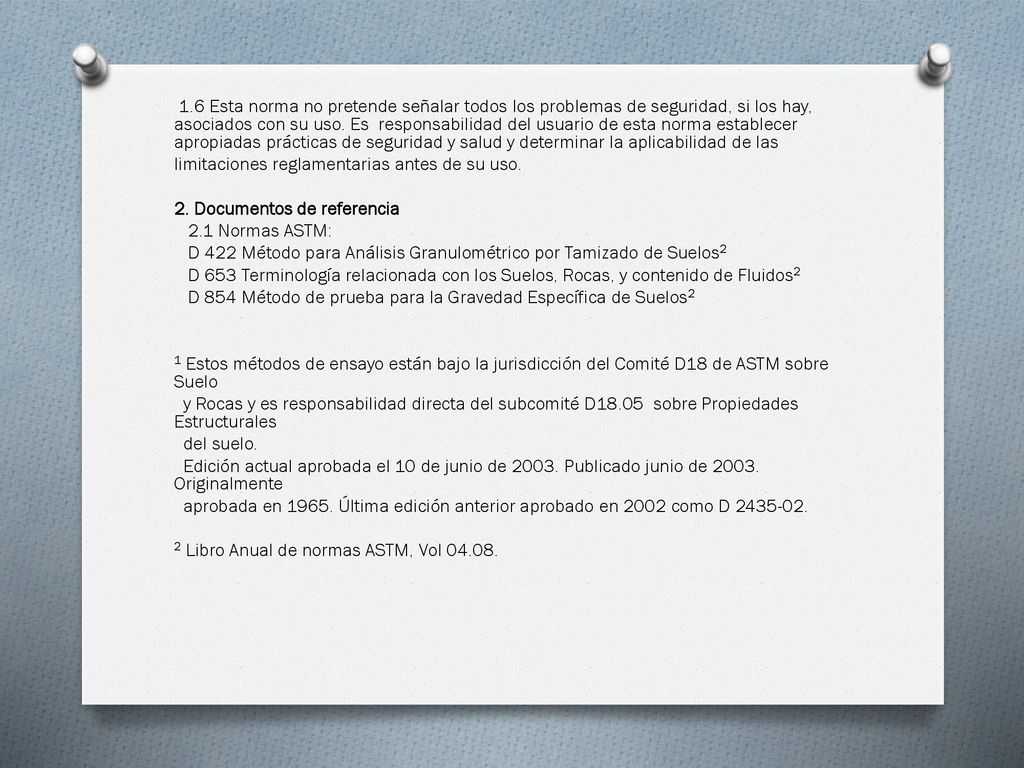

1.6 Esta norma no pretende señalar todos los problemas de seguridad, si los hay, asociados con su uso. Es responsabilidad del usuario de esta norma establecer apropiadas prácticas de seguridad y salud y determinar la aplicabilidad de las limitaciones reglamentarias antes de su uso. 2. Documentos de referencia 2.1 Normas ASTM: D 422 Método para Análisis Granulométrico por Tamizado de Suelos2 D 653 Terminología relacionada con los Suelos, Rocas, y contenido de Fluidos2 D 854 Método de prueba para la Gravedad Específica de Suelos2 1 Estos métodos de ensayo están bajo la jurisdicción del Comité D18 de ASTM sobre Suelo y Rocas y es responsabilidad directa del subcomité D18.05 sobre Propiedades Estructurales del suelo. Edición actual aprobada el 10 de junio de Publicado junio de Originalmente aprobada en Última edición anterior aprobado en 2002 como D Libro Anual de normas ASTM, Vol

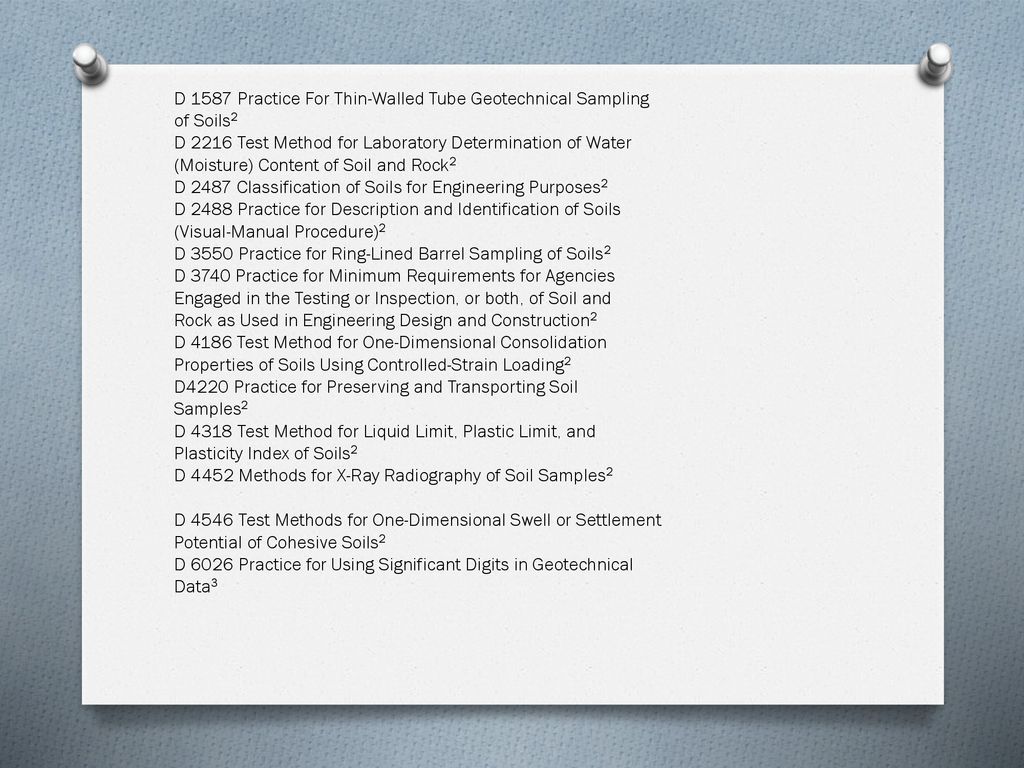

D 1587 Practice For Thin-Walled Tube Geotechnical Sampling of Soils2 D 2216 Test Method for Laboratory Determination of Water (Moisture) Content of Soil and Rock2 D 2487 Classification of Soils for Engineering Purposes2 D 2488 Practice for Description and Identification of Soils (Visual-Manual Procedure)2 D 3550 Practice for Ring-Lined Barrel Sampling of Soils2 D 3740 Practice for Minimum Requirements for Agencies Engaged in the Testing or Inspection, or both, of Soil and Rock as Used in Engineering Design and Construction2 D 4186 Test Method for One-Dimensional Consolidation Properties of Soils Using Controlled-Strain Loading2 D4220 Practice for Preserving and Transporting Soil Samples2 D 4318 Test Method for Liquid Limit, Plastic Limit, and Plasticity Index of Soils2 D 4452 Methods for X-Ray Radiography of Soil Samples2 D 4546 Test Methods for One-Dimensional Swell or Settlement Potential of Cohesive Soils2 D 6026 Practice for Using Significant Digits in Geotechnical Data3

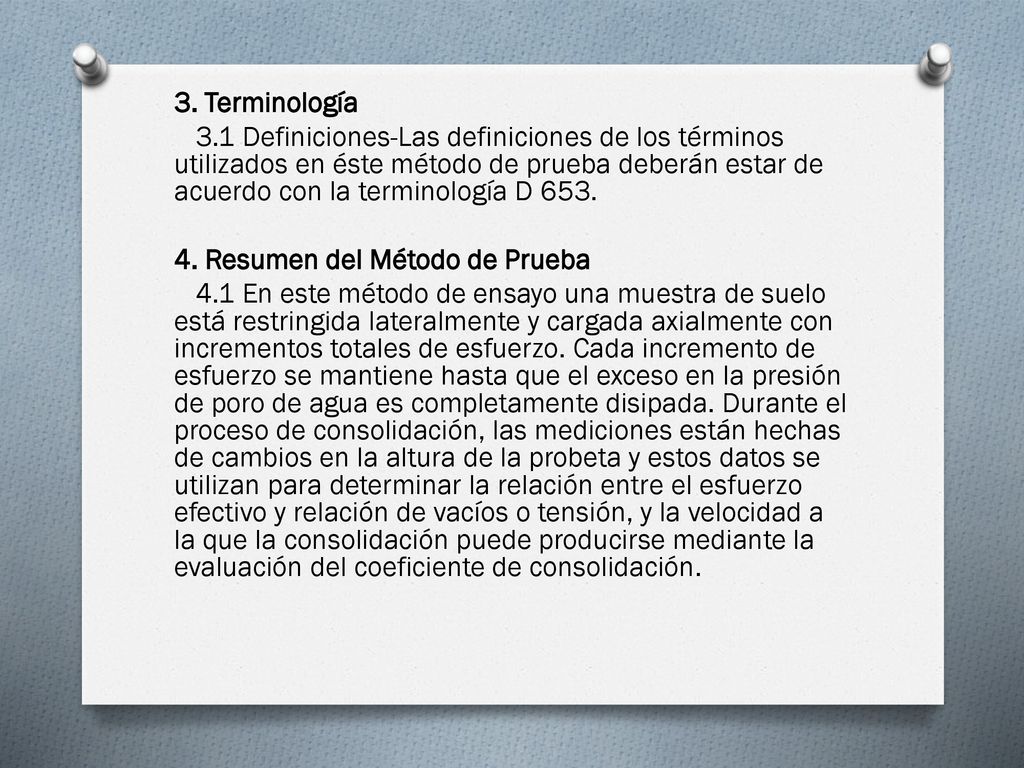

3. Terminología 3.1 Definiciones-Las definiciones de los términos utilizados en éste método de prueba deberán estar de acuerdo con la terminología D Resumen del Método de Prueba 4.1 En este método de ensayo una muestra de suelo está restringida lateralmente y cargada axialmente con incrementos totales de esfuerzo. Cada incremento de esfuerzo se mantiene hasta que el exceso en la presión de poro de agua es completamente disipada. Durante el proceso de consolidación, las mediciones están hechas de cambios en la altura de la probeta y estos datos se utilizan para determinar la relación entre el esfuerzo efectivo y relación de vacíos o tensión, y la velocidad a la que la consolidación puede producirse mediante la evaluación del coeficiente de consolidación.

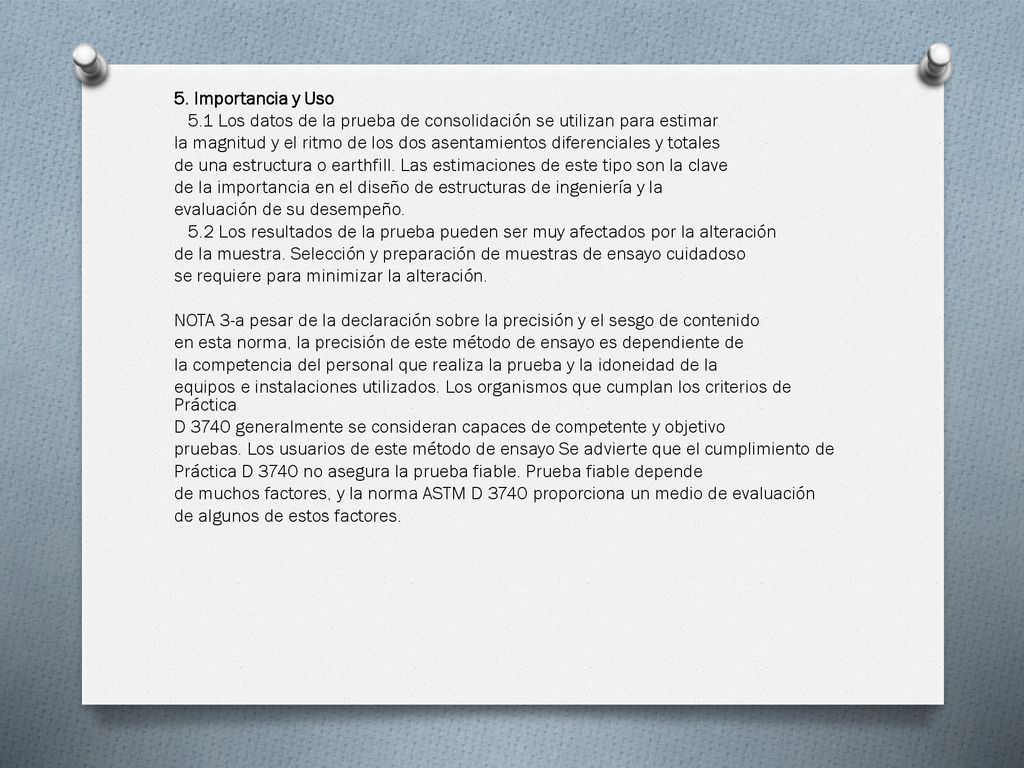

5. Importancia y Uso 5.1 Los datos de la prueba de consolidación se utilizan para estimar la magnitud y el ritmo de los dos asentamientos diferenciales y totales de una estructura o earthfill. Las estimaciones de este tipo son la clave de la importancia en el diseño de estructuras de ingeniería y la evaluación de su desempeño. 5.2 Los resultados de la prueba pueden ser muy afectados por la alteración de la muestra. Selección y preparación de muestras de ensayo cuidadoso se requiere para minimizar la alteración. NOTA 3-a pesar de la declaración sobre la precisión y el sesgo de contenido en esta norma, la precisión de este método de ensayo es dependiente de la competencia del personal que realiza la prueba y la idoneidad de la equipos e instalaciones utilizados. Los organismos que cumplan los criterios de Práctica D 3740 generalmente se consideran capaces de competente y objetivo pruebas. Los usuarios de este método de ensayo Se advierte que el cumplimiento de Práctica D 3740 no asegura la prueba fiable. Prueba fiable depende de muchos factores, y la norma ASTM D 3740 proporciona un medio de evaluación de algunos de estos factores.

5.3 Los resultados de la prueba de consolidación dependen de la magnitud de los incrementos de carga. Tradicionalmente, se duplica la carga por cada incremento que resulta en una relación de carga de incremento de 1. Para muestras inalteradas, este procedimiento de carga ha proporcionado datos de la que las estimaciones de la presión de pre-consolidación también referido como la presión máxima pasada, utilizando técnicas de evaluación establecidas, se comparan directamente con mediciones de campo. Otros horarios de carga pueden ser usados para modelar en particular condiciones de campo o cumplir con los requisitos especiales. Por ejemplo, puede ser deseable para inundar y cargar la muestra en acuerdo con el patrón de humectación o la carga esperada en el campo con el fin de simular mejor la respuesta. Cargar relaciones de incremento de menos de 1 puede ser deseable para los suelos que son muy sensibles o cuya respuesta depende en gran medida de la velocidad de deformación. El método de ensayo especificado para estimar la presión de pre-consolidación proporciona una técnica simple para verificar que un conjunto de lecturas de tiempo se toman después de la presión de pre-consolidación. Existen varias otras técnicas de evaluación y pueden producir diferentes estimaciones de la presión pre-consolidación. Por lo tanto, el organismo solicitante podrá especificar una técnica alternativa para estimar la presión de pre-consolidación.

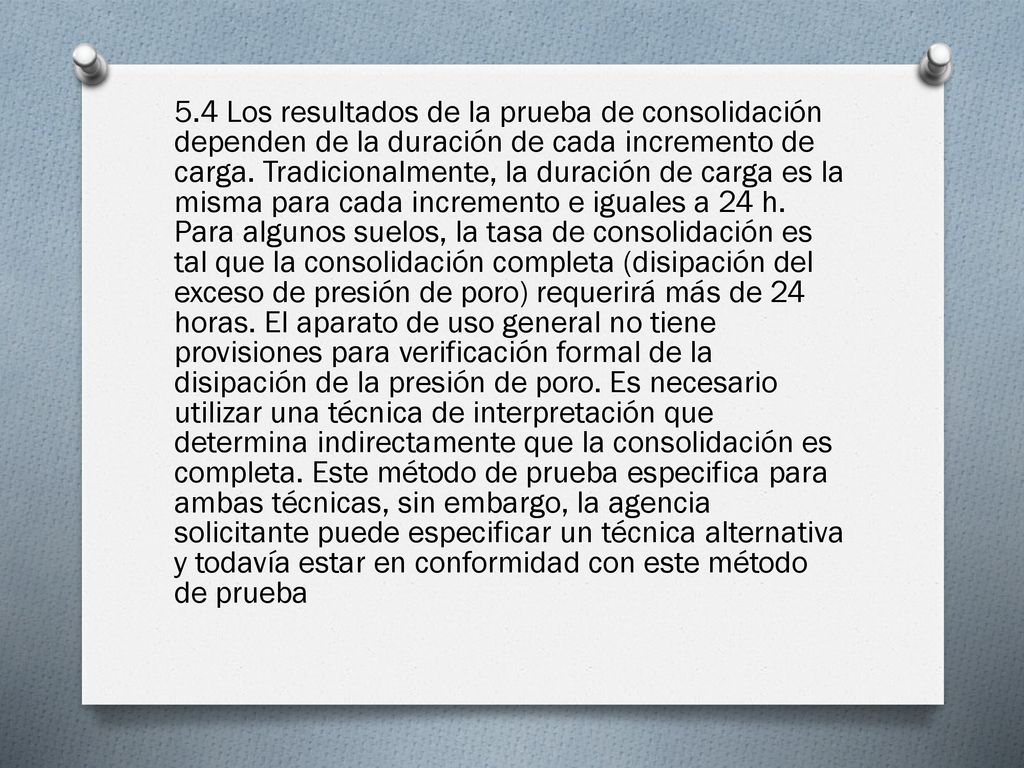

5.4 Los resultados de la prueba de consolidación dependen de la duración de cada incremento de carga. Tradicionalmente, la duración de carga es la misma para cada incremento e iguales a 24 h. Para algunos suelos, la tasa de consolidación es tal que la consolidación completa (disipación del exceso de presión de poro) requerirá más de 24 horas. El aparato de uso general no tiene provisiones para verificación formal de la disipación de la presión de poro. Es necesario utilizar una técnica de interpretación que determina indirectamente que la consolidación es completa. Este método de prueba especifica para ambas técnicas, sin embargo, la agencia solicitante puede especificar un técnica alternativa y todavía estar en conformidad con este método de prueba

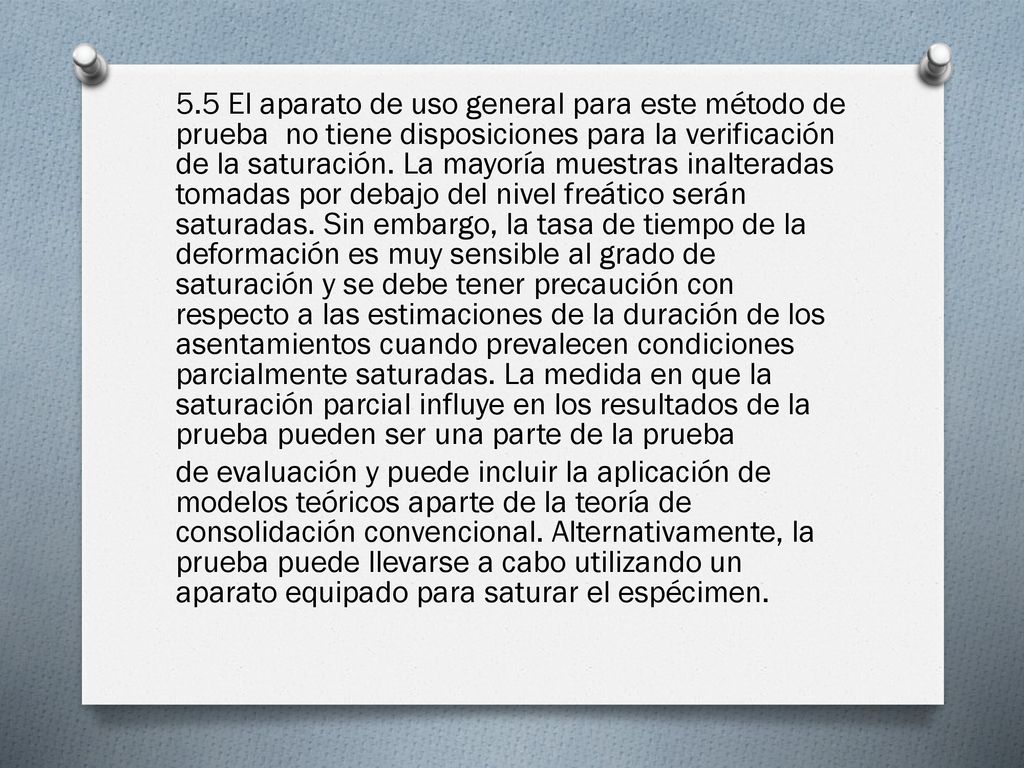

5.5 El aparato de uso general para este método de prueba no tiene disposiciones para la verificación de la saturación. La mayoría muestras inalteradas tomadas por debajo del nivel freático serán saturadas. Sin embargo, la tasa de tiempo de la deformación es muy sensible al grado de saturación y se debe tener precaución con respecto a las estimaciones de la duración de los asentamientos cuando prevalecen condiciones parcialmente saturadas. La medida en que la saturación parcial influye en los resultados de la prueba pueden ser una parte de la prueba de evaluación y puede incluir la aplicación de modelos teóricos aparte de la teoría de consolidación convencional. Alternativamente, la prueba puede llevarse a cabo utilizando un aparato equipado para saturar el espécimen.

5.6 Este método de prueba utiliza la teoría de consolidación convencional basada en la ecuación de consolidación de Terzaghi para calcular el coeficiente de consolidación, cv. El análisis se basa en la siguientes supuestos: El suelo está saturado y tiene propiedades homogéneas; El flujo de agua de los poros es en la dirección vertical; La compresibilidad de las partículas del suelo y el agua de los poros es insignificante en comparación con la compresibilidad del esqueleto del suelo; La relación esfuerzo-deformación es lineal sobre el incremento de carga; La relación de la permeabilidad del suelo a la compresibilidad del suelo es constante durante el incremento de carga; y La ley de Darcy para flujo a través de medios porosos se aplica.

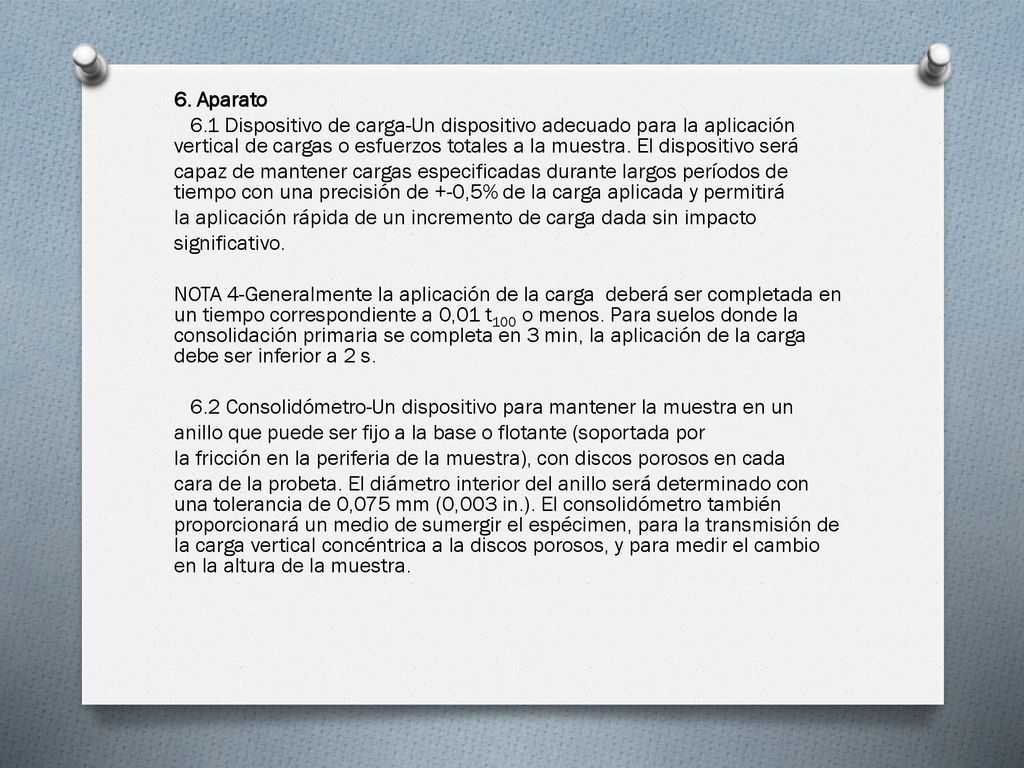

6. Aparato 6.1 Dispositivo de carga-Un dispositivo adecuado para la aplicación vertical de cargas o esfuerzos totales a la muestra. El dispositivo será capaz de mantener cargas especificadas durante largos períodos de tiempo con una precisión de +-0,5% de la carga aplicada y permitirá la aplicación rápida de un incremento de carga dada sin impacto significativo. NOTA 4-Generalmente la aplicación de la carga deberá ser completada en un tiempo correspondiente a 0,01 t100 o menos. Para suelos donde la consolidación primaria se completa en 3 min, la aplicación de la carga debe ser inferior a 2 s. 6.2 Consolidómetro-Un dispositivo para mantener la muestra en un anillo que puede ser fijo a la base o flotante (soportada por la fricción en la periferia de la muestra), con discos porosos en cada cara de la probeta. El diámetro interior del anillo será determinado con una tolerancia de 0,075 mm (0,003 in.). El consolidómetro también proporcionará un medio de sumergir el espécimen, para la transmisión de la carga vertical concéntrica a la discos porosos, y para medir el cambio en la altura de la muestra.

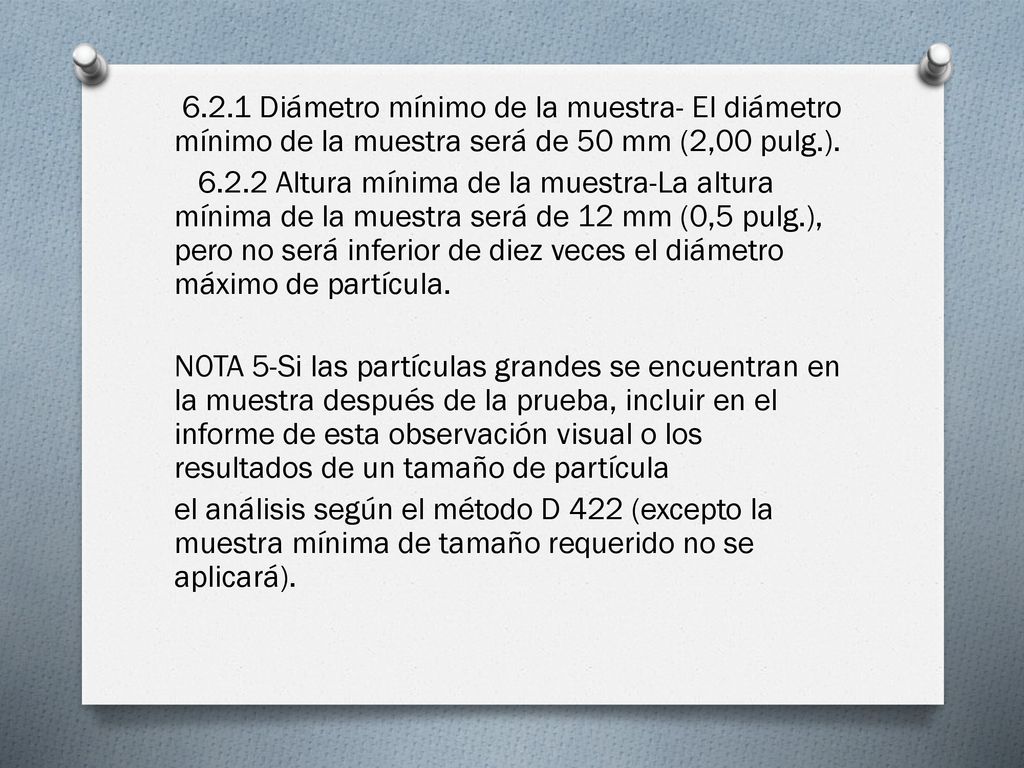

6.2.1 Diámetro mínimo de la muestra- El diámetro mínimo de la muestra será de 50 mm (2,00 pulg.) Altura mínima de la muestra-La altura mínima de la muestra será de 12 mm (0,5 pulg.), pero no será inferior de diez veces el diámetro máximo de partícula. NOTA 5-Si las partículas grandes se encuentran en la muestra después de la prueba, incluir en el informe de esta observación visual o los resultados de un tamaño de partícula el análisis según el método D 422 (excepto la muestra mínima de tamaño requerido no se aplicará).

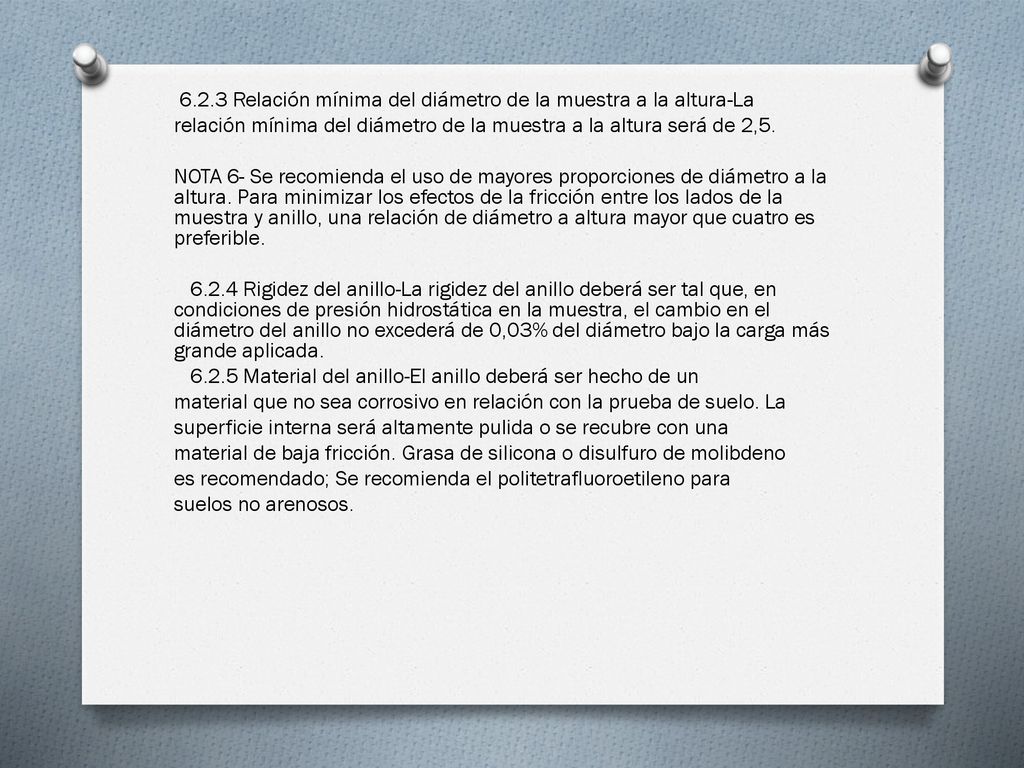

6.2.3 Relación mínima del diámetro de la muestra a la altura-La relación mínima del diámetro de la muestra a la altura será de 2,5. NOTA 6- Se recomienda el uso de mayores proporciones de diámetro a la altura. Para minimizar los efectos de la fricción entre los lados de la muestra y anillo, una relación de diámetro a altura mayor que cuatro es preferible Rigidez del anillo-La rigidez del anillo deberá ser tal que, en condiciones de presión hidrostática en la muestra, el cambio en el diámetro del anillo no excederá de 0,03% del diámetro bajo la carga más grande aplicada Material del anillo-El anillo deberá ser hecho de un material que no sea corrosivo en relación con la prueba de suelo. La superficie interna será altamente pulida o se recubre con una material de baja fricción. Grasa de silicona o disulfuro de molibdeno es recomendado; Se recomienda el politetrafluoroetileno para suelos no arenosos.

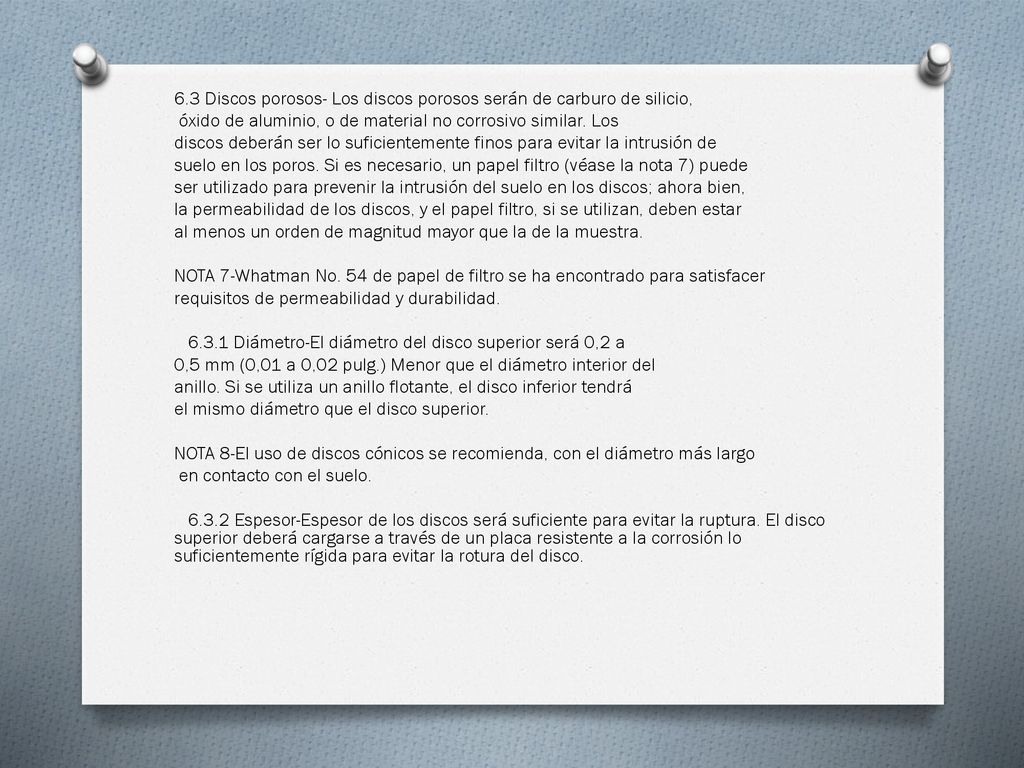

6.3 Discos porosos- Los discos porosos serán de carburo de silicio,
óxido de aluminio, o de material no corrosivo similar. Los discos deberán ser lo suficientemente finos para evitar la intrusión de suelo en los poros. Si es necesario, un papel filtro (véase la nota 7) puede ser utilizado para prevenir la intrusión del suelo en los discos; ahora bien, la permeabilidad de los discos, y el papel filtro, si se utilizan, deben estar al menos un orden de magnitud mayor que la de la muestra. NOTA 7-Whatman No. 54 de papel de filtro se ha encontrado para satisfacer requisitos de permeabilidad y durabilidad. 6.3.1 Diámetro-El diámetro del disco superior será 0,2 a 0,5 mm (0,01 a 0,02 pulg.) Menor que el diámetro interior del anillo. Si se utiliza un anillo flotante, el disco inferior tendrá el mismo diámetro que el disco superior. NOTA 8-El uso de discos cónicos se recomienda, con el diámetro más largo en contacto con el suelo. 6.3.2 Espesor-Espesor de los discos será suficiente para evitar la ruptura. El disco superior deberá cargarse a través de un placa resistente a la corrosión lo suficientemente rígida para evitar la rotura del disco.

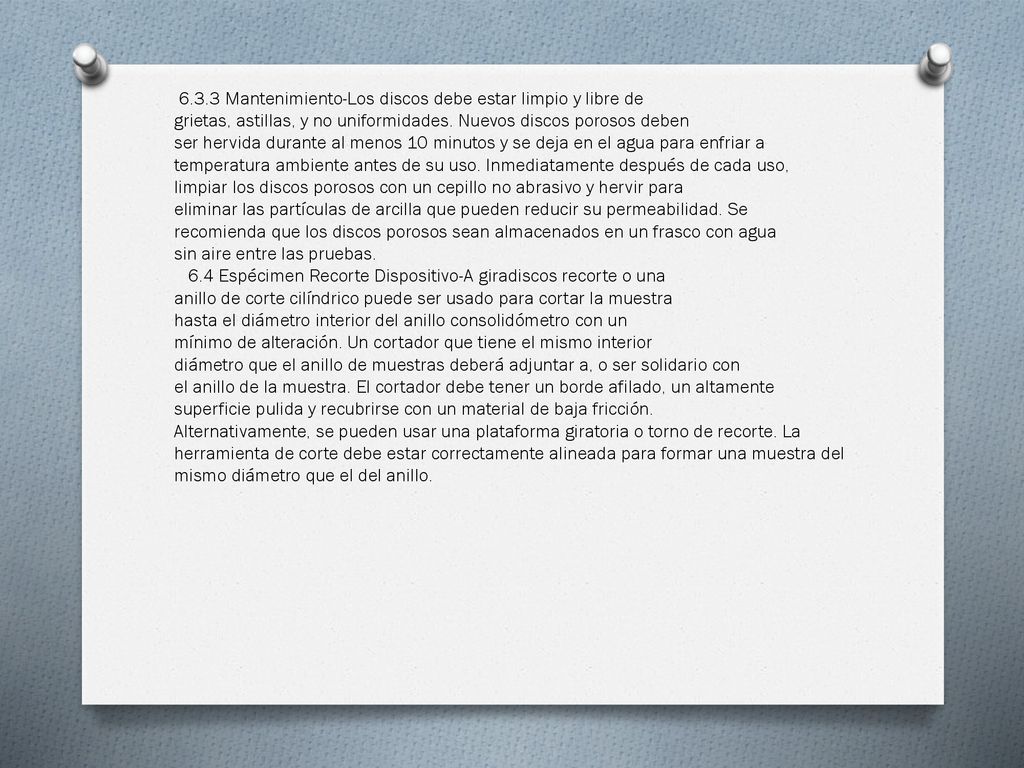

6.3.3 Mantenimiento-Los discos debe estar limpio y libre de grietas, astillas, y no uniformidades. Nuevos discos porosos deben ser hervida durante al menos 10 minutos y se deja en el agua para enfriar a temperatura ambiente antes de su uso. Inmediatamente después de cada uso, limpiar los discos porosos con un cepillo no abrasivo y hervir para eliminar las partículas de arcilla que pueden reducir su permeabilidad. Se recomienda que los discos porosos sean almacenados en un frasco con agua sin aire entre las pruebas. 6.4 Espécimen Recorte Dispositivo-A giradiscos recorte o una anillo de corte cilíndrico puede ser usado para cortar la muestra hasta el diámetro interior del anillo consolidómetro con un mínimo de alteración. Un cortador que tiene el mismo interior diámetro que el anillo de muestras deberá adjuntar a, o ser solidario con el anillo de la muestra. El cortador debe tener un borde afilado, un altamente superficie pulida y recubrirse con un material de baja fricción. Alternativamente, se pueden usar una plataforma giratoria o torno de recorte. La herramienta de corte debe estar correctamente alineada para formar una muestra del mismo diámetro que el del anillo.

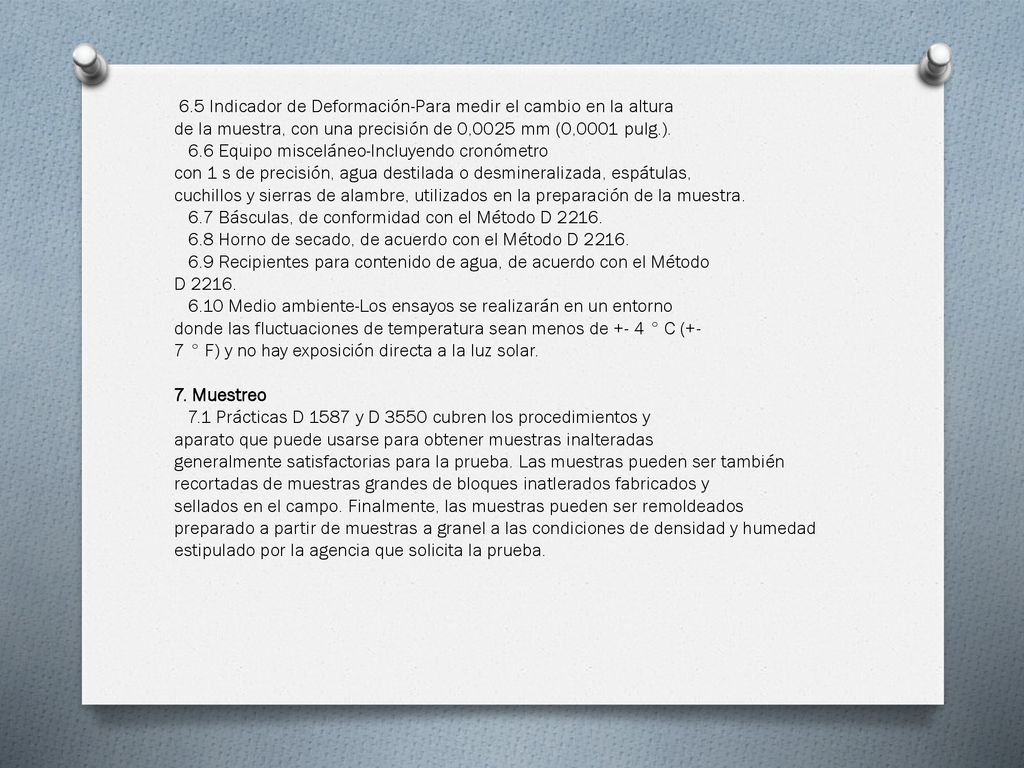

6.5 Indicador de Deformación-Para medir el cambio en la altura de la muestra, con una precisión de 0,0025 mm (0,0001 pulg.). 6.6 Equipo misceláneo-Incluyendo cronómetro con 1 s de precisión, agua destilada o desmineralizada, espátulas, cuchillos y sierras de alambre, utilizados en la preparación de la muestra. 6.7 Básculas, de conformidad con el Método D Horno de secado, de acuerdo con el Método D Recipientes para contenido de agua, de acuerdo con el Método D Medio ambiente-Los ensayos se realizarán en un entorno donde las fluctuaciones de temperatura sean menos de +- 4 ° C (+- 7 ° F) y no hay exposición directa a la luz solar. 7. Muestreo 7.1 Prácticas D 1587 y D 3550 cubren los procedimientos y aparato que puede usarse para obtener muestras inalteradas generalmente satisfactorias para la prueba. Las muestras pueden ser también recortadas de muestras grandes de bloques inatlerados fabricados y sellados en el campo. Finalmente, las muestras pueden ser remoldeados preparado a partir de muestras a granel a las condiciones de densidad y humedad estipulado por la agencia que solicita la prueba.

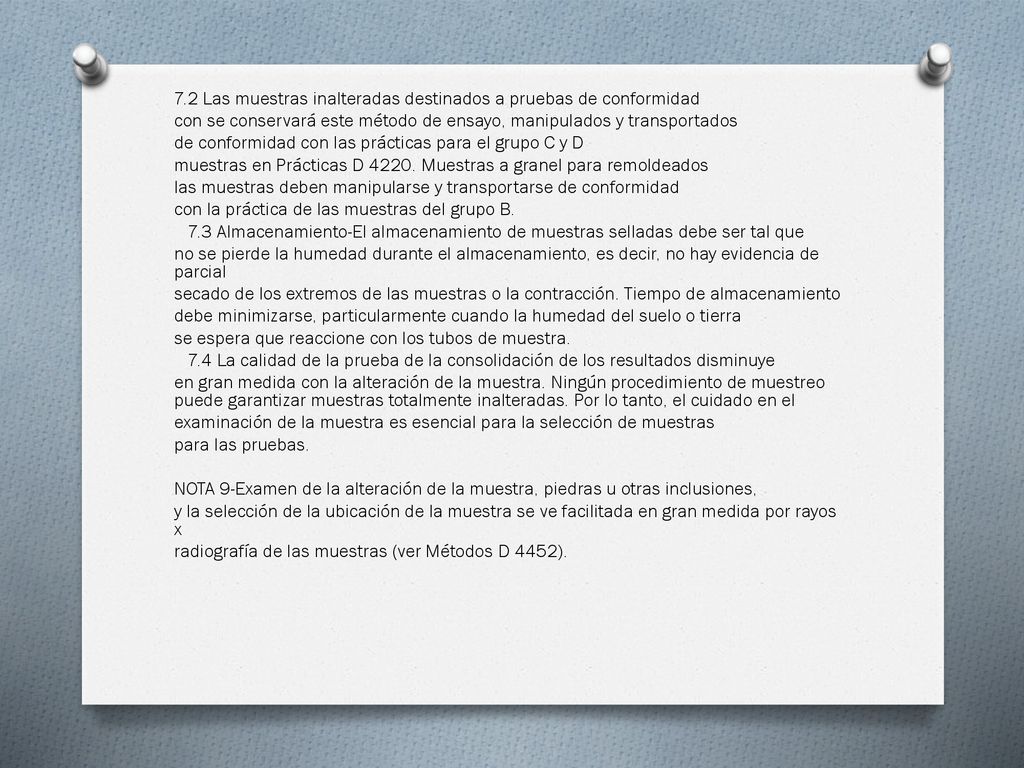

7.2 Las muestras inalteradas destinados a pruebas de conformidad
con se conservará este método de ensayo, manipulados y transportados de conformidad con las prácticas para el grupo C y D muestras en Prácticas D Muestras a granel para remoldeados las muestras deben manipularse y transportarse de conformidad con la práctica de las muestras del grupo B. 7.3 Almacenamiento-El almacenamiento de muestras selladas debe ser tal que no se pierde la humedad durante el almacenamiento, es decir, no hay evidencia de parcial secado de los extremos de las muestras o la contracción. Tiempo de almacenamiento debe minimizarse, particularmente cuando la humedad del suelo o tierra se espera que reaccione con los tubos de muestra. 7.4 La calidad de la prueba de la consolidación de los resultados disminuye en gran medida con la alteración de la muestra. Ningún procedimiento de muestreo puede garantizar muestras totalmente inalteradas. Por lo tanto, el cuidado en el examinación de la muestra es esencial para la selección de muestras para las pruebas. NOTA 9-Examen de la alteración de la muestra, piedras u otras inclusiones, y la selección de la ubicación de la muestra se ve facilitada en gran medida por rayos x radiografía de las muestras (ver Métodos D 4452).

9. 3 Recortar el espécimen e insertarlo en el anillo de consolidación

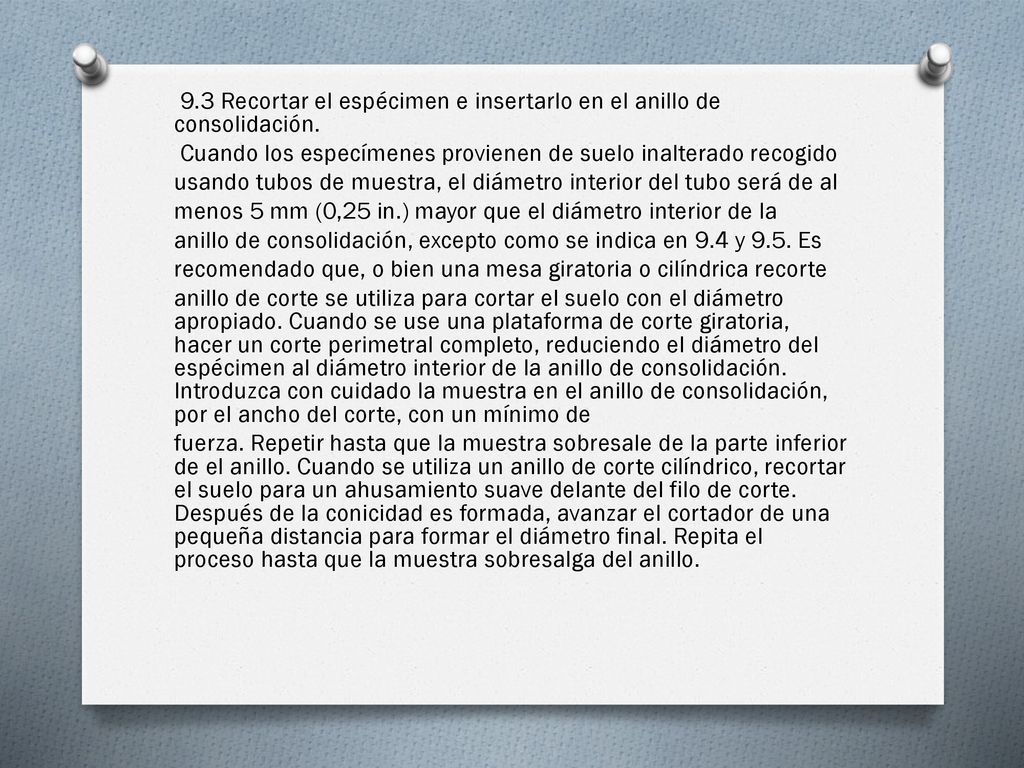

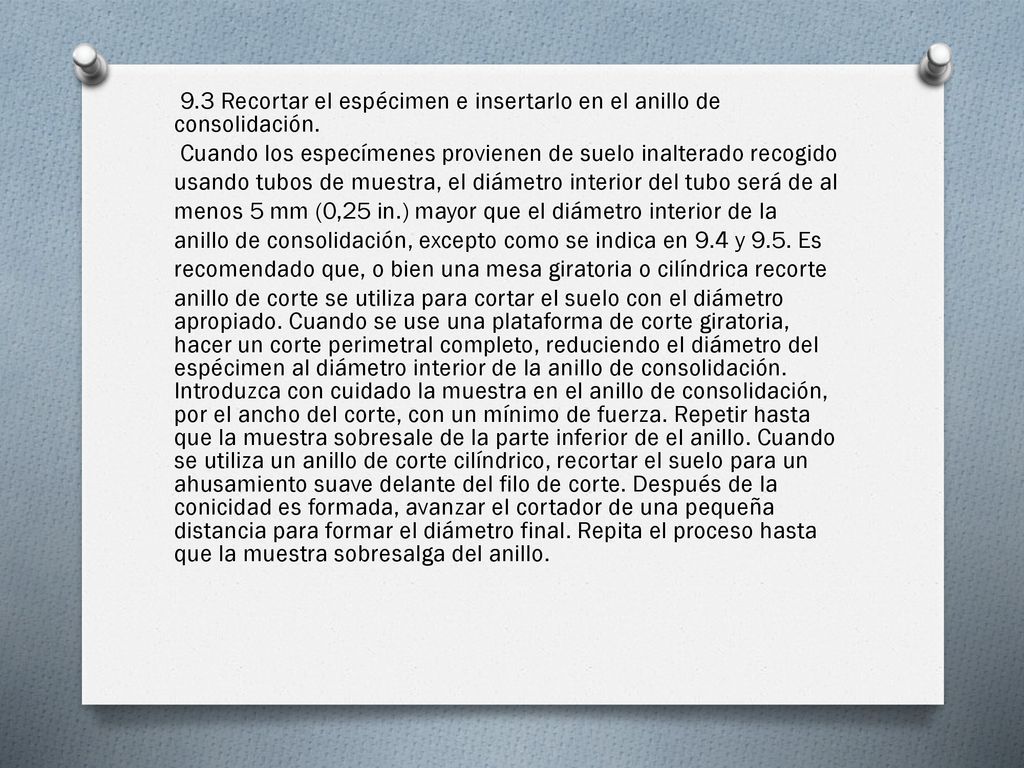

9.3 Recortar el espécimen e insertarlo en el anillo de consolidación. Cuando los especímenes provienen de suelo inalterado recogido usando tubos de muestra, el diámetro interior del tubo será de al menos 5 mm (0,25 in.) mayor que el diámetro interior de la anillo de consolidación, excepto como se indica en 9.4 y 9.5. Es recomendado que, o bien una mesa giratoria o cilíndrica recorte anillo de corte se utiliza para cortar el suelo con el diámetro apropiado. Cuando se use una plataforma de corte giratoria, hacer un corte perimetral completo, reduciendo el diámetro del espécimen al diámetro interior de la anillo de consolidación. Introduzca con cuidado la muestra en el anillo de consolidación, por el ancho del corte, con un mínimo de fuerza. Repetir hasta que la muestra sobresale de la parte inferior de el anillo. Cuando se utiliza un anillo de corte cilíndrico, recortar el suelo para un ahusamiento suave delante del filo de corte. Después de la conicidad es formada, avanzar el cortador de una pequeña distancia para formar el diámetro final. Repita el proceso hasta que la muestra sobresalga del anillo.

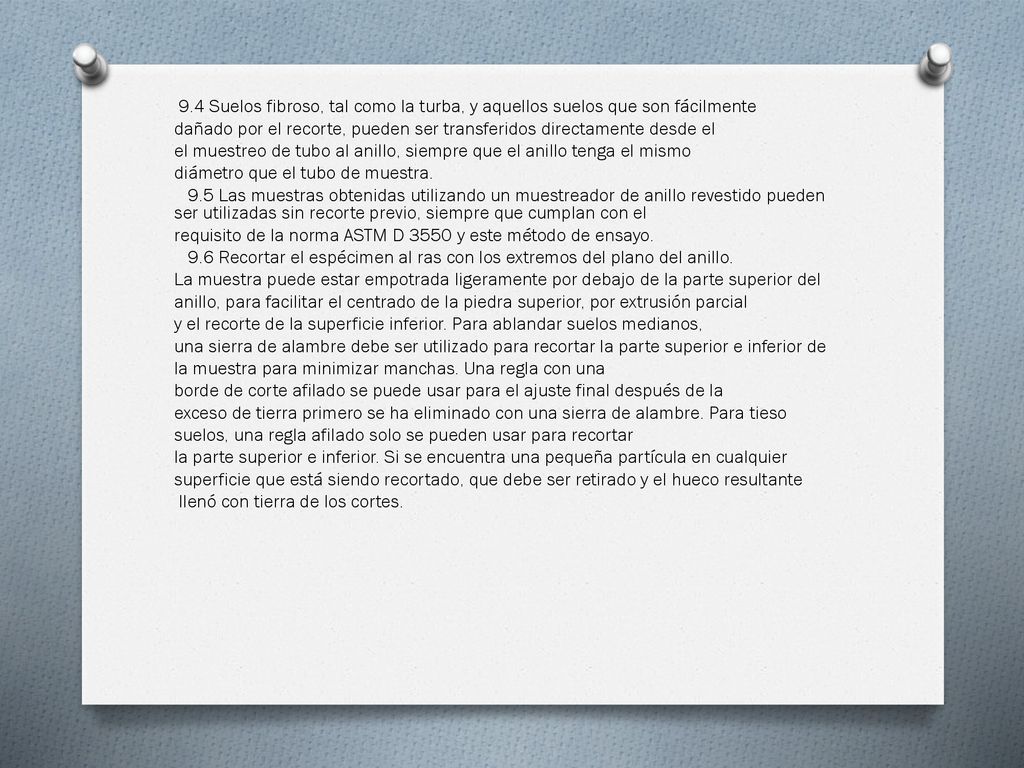

9.4 Suelos fibroso, tal como la turba, y aquellos suelos que son fácilmente dañado por el recorte, pueden ser transferidos directamente desde el el muestreo de tubo al anillo, siempre que el anillo tenga el mismo diámetro que el tubo de muestra. 9.5 Las muestras obtenidas utilizando un muestreador de anillo revestido pueden ser utilizadas sin recorte previo, siempre que cumplan con el requisito de la norma ASTM D 3550 y este método de ensayo. 9.6 Recortar el espécimen al ras con los extremos del plano del anillo. La muestra puede estar empotrada ligeramente por debajo de la parte superior del anillo, para facilitar el centrado de la piedra superior, por extrusión parcial y el recorte de la superficie inferior. Para ablandar suelos medianos, una sierra de alambre debe ser utilizado para recortar la parte superior e inferior de la muestra para minimizar manchas. Una regla con una borde de corte afilado se puede usar para el ajuste final después de la exceso de tierra primero se ha eliminado con una sierra de alambre. Para tieso suelos, una regla afilado solo se pueden usar para recortar la parte superior e inferior. Si se encuentra una pequeña partícula en cualquier superficie que está siendo recortado, que debe ser retirado y el hueco resultante llenó con tierra de los cortes.

8. Calibración 8.1 Las deformaciones verticales medidas deben corregirse para la flexibilidad del aparato siempre que la corrección de calibración determinada en 8.4 supera 5% de la deformación medida y en todas las pruebas en las que se utilice papel filtro en los discos. 8.2 Montar el consolidómetro con cobre o acero duro disco de aproximadamente la misma altura que la muestra de ensayo y 1 mm (0,04 pulg.) menor de diámetro que el anillo, en lugar de la muestra. Humedezca los discos porosos. Si papeles de filtro han de ser utilizado (véase 6.3), deben ser humedecidos y el tiempo suficiente (un mínimo de 2 min.) Se permite que la humedad se puede exprimir de ellos durante cada incremento del proceso de calibración. 8.3 Cargar y descargar el consolidómetro como en la prueba y medir la deformación para cada carga aplicada. Cuando los papeles filtros se utilizan, es imperativo que se realice la calibración seguir el programa de carga y descarga exacto a utilizar. Esto es debido a las características de deformación inelástica del papel filtro. La recalibración de pruebas sin papel filtro tiene que ser hecho Sólo una vez al año, o después de la sustitución y montaje de componentes del aparato.

8.4 En cada carga aplicada, trama o tabular las correcciones
a aplicarse a la deformación medida de la muestra de ensayo. Tenga en cuenta que el disco de metal se deforma también; sin embargo, la corrección debido a esta deformación será insignificante para todos, para suelos extremadamente rígidas. Si es necesario, la compresión del disco de metal puede ser calculada y aplicada a las correcciones. 9. Preparación de las muestras 9.1 Reducir tanto como práctica cualquier alteración del suelo o cambios en la humedad y la densidad durante la preparación del espécimen. Evitar la vibración, la distorsión y compresión. 9.2 Preparar muestras de ensayo en un entorno donde el suelo tenga mínimos cambios de humedad durante la preparación. NOTA 10-Un ambiente de alta humedad se utiliza generalmente para este propósito.

9. 3 Recortar el espécimen e insertarlo en el anillo de consolidación
9.3 Recortar el espécimen e insertarlo en el anillo de consolidación. Cuando los especímenes provienen de suelo inalterado recogido usando tubos de muestra, el diámetro interior del tubo será de al menos 5 mm (0,25 in.) mayor que el diámetro interior de la anillo de consolidación, excepto como se indica en 9.4 y 9.5. Es recomendado que, o bien una mesa giratoria o cilíndrica recorte anillo de corte se utiliza para cortar el suelo con el diámetro apropiado. Cuando se use una plataforma de corte giratoria, hacer un corte perimetral completo, reduciendo el diámetro del espécimen al diámetro interior de la anillo de consolidación. Introduzca con cuidado la muestra en el anillo de consolidación, por el ancho del corte, con un mínimo de fuerza. Repetir hasta que la muestra sobresale de la parte inferior de el anillo. Cuando se utiliza un anillo de corte cilíndrico, recortar el suelo para un ahusamiento suave delante del filo de corte. Después de la conicidad es formada, avanzar el cortador de una pequeña distancia para formar el diámetro final. Repita el proceso hasta que la muestra sobresalga del anillo.

9.4 Suelos fibroso, tal como la turba, y aquellos suelos que son fácilmente dañado por el recorte, pueden ser transferidos directamente desde el el muestreo de tubo al anillo, siempre que el anillo tenga el mismo diámetro que el tubo de muestra. 9.5 Las muestras obtenidas utilizando un muestreador de anillo revestido pueden ser utilizadas sin recorte previo, siempre que cumplan con el requisito de la norma ASTM D 3550 y este método de ensayo. 9.6 Recortar el espécimen al ras con los extremos del plano del anillo. La muestra puede estar empotrada ligeramente por debajo de la parte superior del anillo, para facilitar el centrado de la piedra superior, por extrusión parcial y el recorte de la superficie inferior. Para ablandar suelos medianos, una sierra de alambre debe ser utilizado para recortar la parte superior e inferior de la muestra para minimizar manchas. Una regla con una borde de corte afilado se puede usar para el ajuste final después de la exceso de tierra primero se ha eliminado con una sierra de alambre. Para tieso suelos, una regla afilado solo se pueden usar para recortar la parte superior e inferior. Si se encuentra una pequeña partícula en cualquier superficie que está siendo recortado, que debe ser retirado y el hueco resultante llenó con tierra de los cortes.

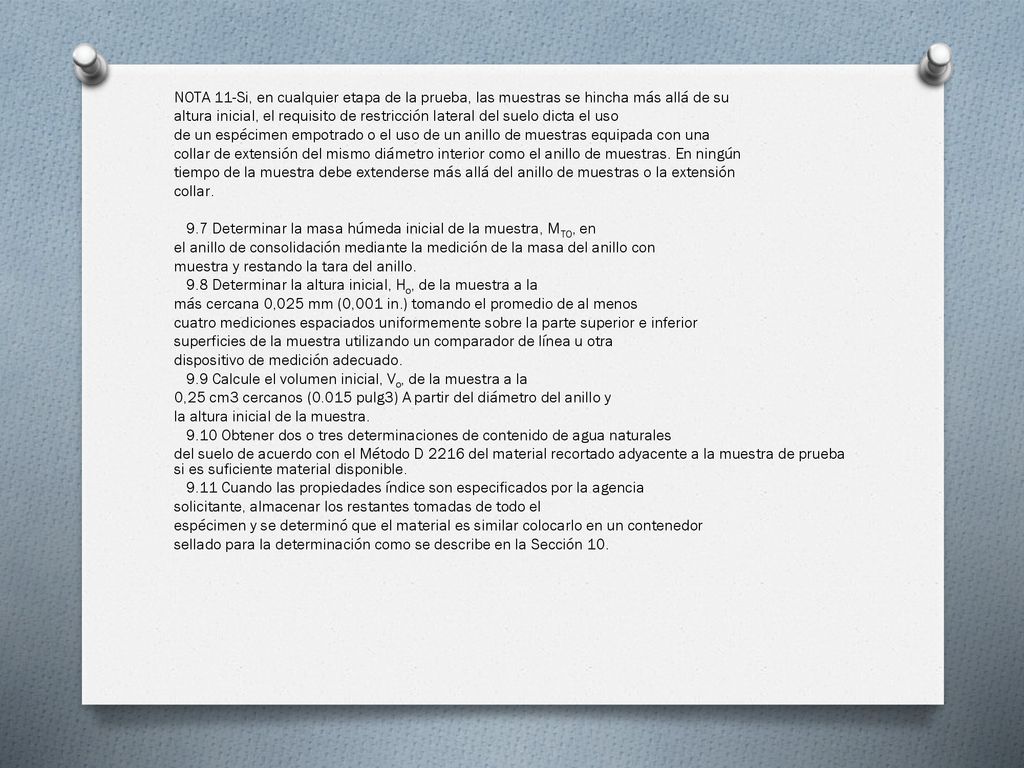

NOTA 11-Si, en cualquier etapa de la prueba, las muestras se hincha más allá de su altura inicial, el requisito de restricción lateral del suelo dicta el uso de un espécimen empotrado o el uso de un anillo de muestras equipada con una collar de extensión del mismo diámetro interior como el anillo de muestras. En ningún tiempo de la muestra debe extenderse más allá del anillo de muestras o la extensión collar. 9.7 Determinar la masa húmeda inicial de la muestra, MTO, en el anillo de consolidación mediante la medición de la masa del anillo con muestra y restando la tara del anillo. 9.8 Determinar la altura inicial, Ho, de la muestra a la más cercana 0,025 mm (0,001 in.) tomando el promedio de al menos cuatro mediciones espaciados uniformemente sobre la parte superior e inferior superficies de la muestra utilizando un comparador de línea u otra dispositivo de medición adecuado. 9.9 Calcule el volumen inicial, Vo, de la muestra a la 0,25 cm3 cercanos (0.015 pulg3) A partir del diámetro del anillo y la altura inicial de la muestra Obtener dos o tres determinaciones de contenido de agua naturales del suelo de acuerdo con el Método D 2216 del material recortado adyacente a la muestra de prueba si es suficiente material disponible Cuando las propiedades índice son especificados por la agencia solicitante, almacenar los restantes tomadas de todo el espécimen y se determinó que el material es similar colocarlo en un contenedor sellado para la determinación como se describe en la Sección 10.

10. Determinación de las propiedades índice del suelo
10.1 La determinación de las propiedades índice es un importante complemento pero no es un requisito de la prueba de consolidación. Estas determinaciones cuando son especificadas por la agencia solicitante deben hacerse con el material más representativo posible. Cuando se prueben materiales uniformes, todas las pruebas índice pueden realizarse en recortes adyacentes descritos en Cuando las muestras son heterogéneas o los cortes son pocos en existencia, las pruebas índice se deben realizar en el material de la muestra de ensayo como lo marca en 11.6, además de los recortes representativos recogidos en 9.11. 10.2 Gravedad Específica-La gravedad específica deberá ser determinada conforme a la norma ASTM D 854 y el material de la muestra como se especifica en La gravedad específica de otra muestra juzgada como similar a la de la muestra de ensayo puede ser utilizada para el cálculo en siempre y cuando el valor exacto de relación de vacíos no sea requerido.

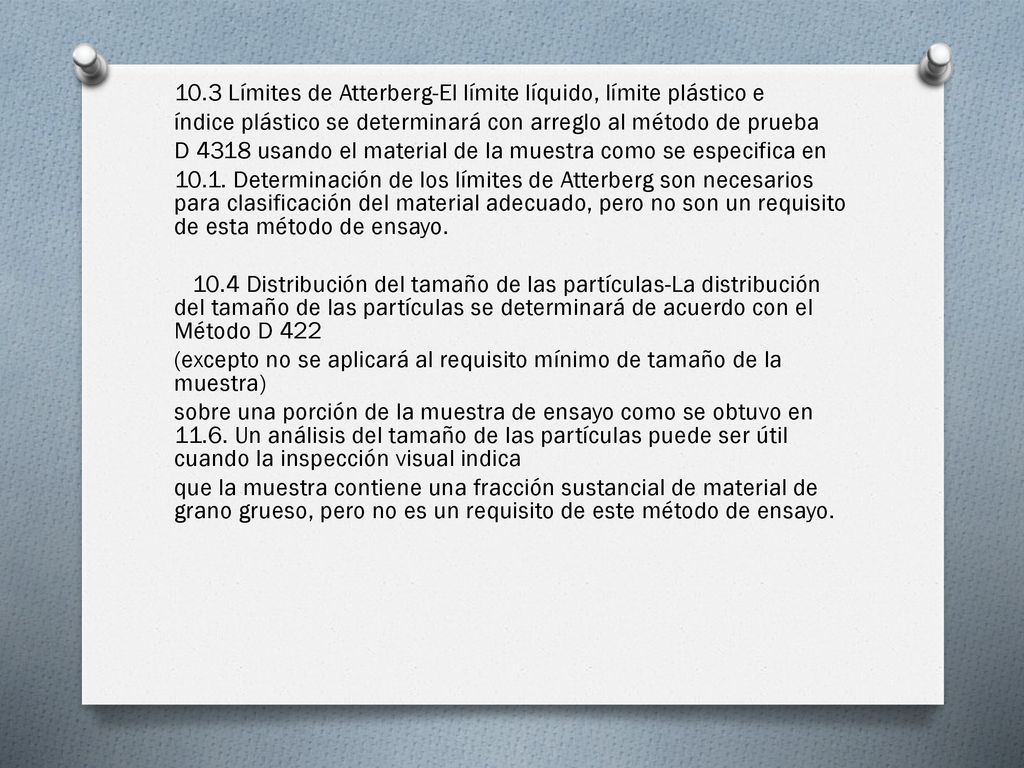

10.3 Límites de Atterberg-El límite líquido, límite plástico e
índice plástico se determinará con arreglo al método de prueba D 4318 usando el material de la muestra como se especifica en 10.1. Determinación de los límites de Atterberg son necesarios para clasificación del material adecuado, pero no son un requisito de esta método de ensayo. 10.4 Distribución del tamaño de las partículas-La distribución del tamaño de las partículas se determinará de acuerdo con el Método D 422 (excepto no se aplicará al requisito mínimo de tamaño de la muestra) sobre una porción de la muestra de ensayo como se obtuvo en Un análisis del tamaño de las partículas puede ser útil cuando la inspección visual indica que la muestra contiene una fracción sustancial de material de grano grueso, pero no es un requisito de este método de ensayo.

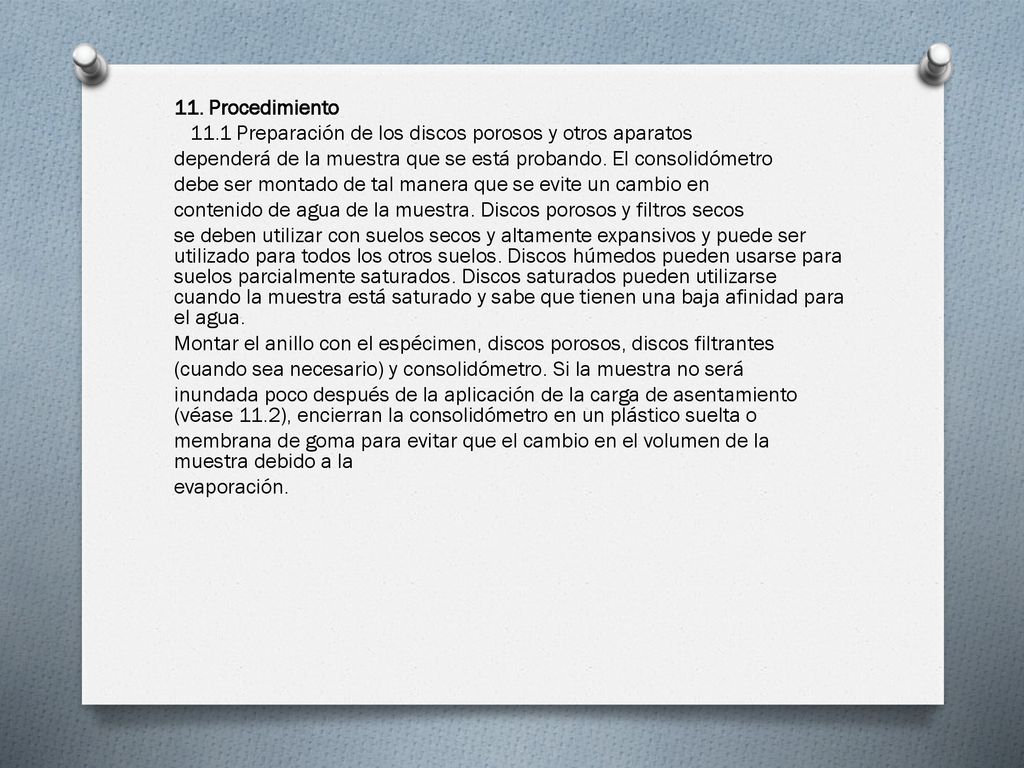

11. Procedimiento 11.1 Preparación de los discos porosos y otros aparatos dependerá de la muestra que se está probando. El consolidómetro debe ser montado de tal manera que se evite un cambio en contenido de agua de la muestra. Discos porosos y filtros secos se deben utilizar con suelos secos y altamente expansivos y puede ser utilizado para todos los otros suelos. Discos húmedos pueden usarse para suelos parcialmente saturados. Discos saturados pueden utilizarse cuando la muestra está saturado y sabe que tienen una baja afinidad para el agua. Montar el anillo con el espécimen, discos porosos, discos filtrantes (cuando sea necesario) y consolidómetro. Si la muestra no será inundada poco después de la aplicación de la carga de asentamiento (véase 11.2), encierran la consolidómetro en un plástico suelta o membrana de goma para evitar que el cambio en el volumen de la muestra debido a la evaporación.

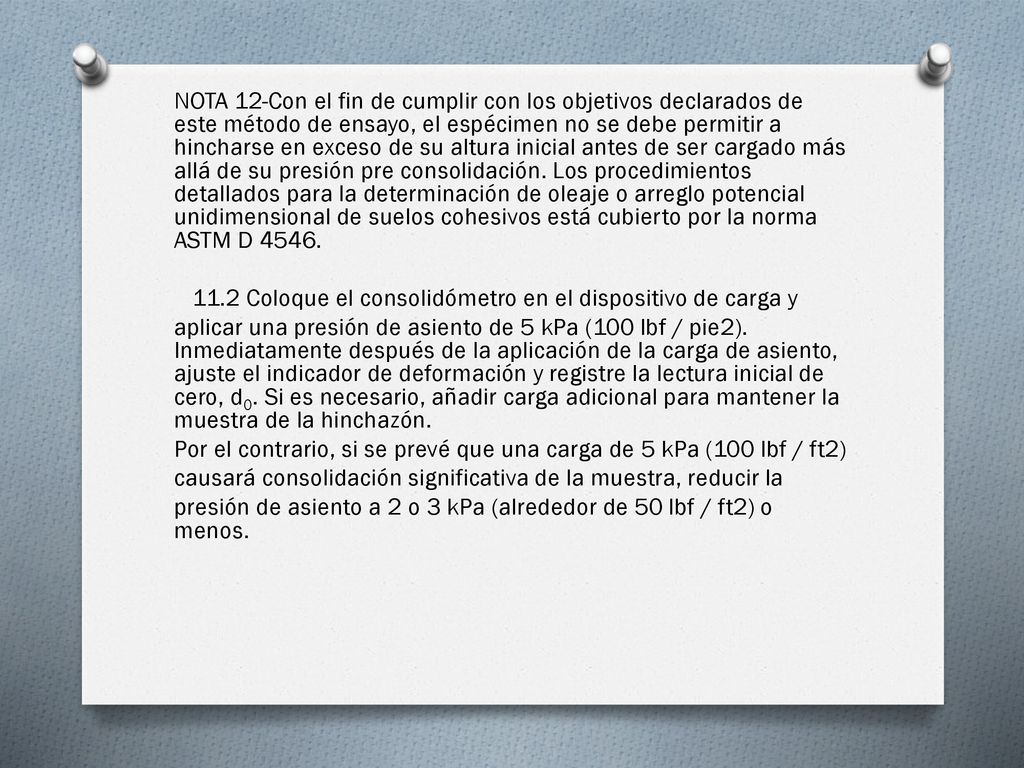

NOTA 12-Con el fin de cumplir con los objetivos declarados de este método de ensayo, el espécimen no se debe permitir a hincharse en exceso de su altura inicial antes de ser cargado más allá de su presión pre consolidación. Los procedimientos detallados para la determinación de oleaje o arreglo potencial unidimensional de suelos cohesivos está cubierto por la norma ASTM D Coloque el consolidómetro en el dispositivo de carga y aplicar una presión de asiento de 5 kPa (100 lbf / pie2). Inmediatamente después de la aplicación de la carga de asiento, ajuste el indicador de deformación y registre la lectura inicial de cero, d0. Si es necesario, añadir carga adicional para mantener la muestra de la hinchazón. Por el contrario, si se prevé que una carga de 5 kPa (100 lbf / ft2) causará consolidación significativa de la muestra, reducir la presión de asiento a 2 o 3 kPa (alrededor de 50 lbf / ft2) o menos.

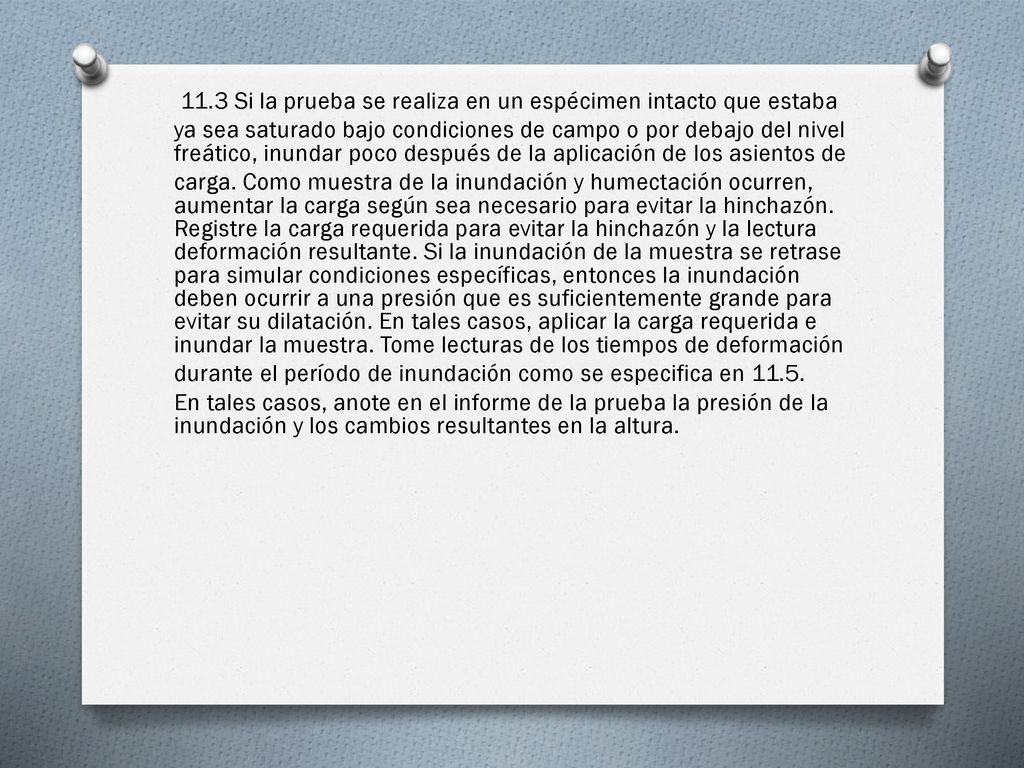

11.3 Si la prueba se realiza en un espécimen intacto que estaba ya sea saturado bajo condiciones de campo o por debajo del nivel freático, inundar poco después de la aplicación de los asientos de carga. Como muestra de la inundación y humectación ocurren, aumentar la carga según sea necesario para evitar la hinchazón. Registre la carga requerida para evitar la hinchazón y la lectura deformación resultante. Si la inundación de la muestra se retrase para simular condiciones específicas, entonces la inundación deben ocurrir a una presión que es suficientemente grande para evitar su dilatación. En tales casos, aplicar la carga requerida e inundar la muestra. Tome lecturas de los tiempos de deformación durante el período de inundación como se especifica en En tales casos, anote en el informe de la prueba la presión de la inundación y los cambios resultantes en la altura.

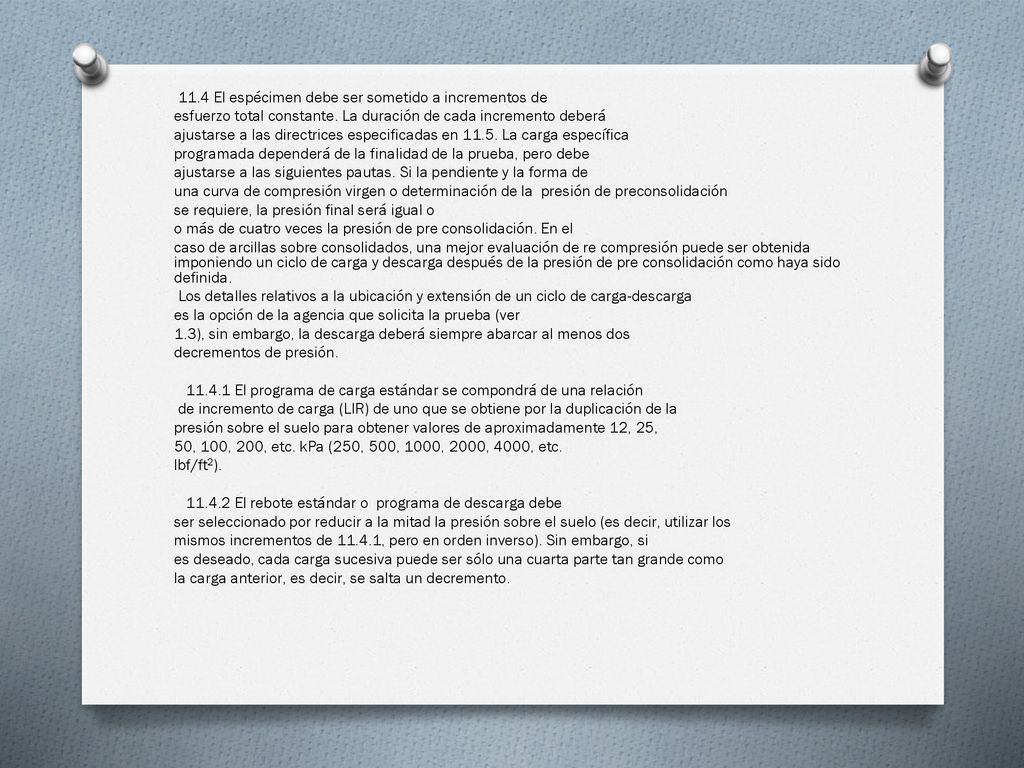

11.4 El espécimen debe ser sometido a incrementos de esfuerzo total constante. La duración de cada incremento deberá ajustarse a las directrices especificadas en La carga específica programada dependerá de la finalidad de la prueba, pero debe ajustarse a las siguientes pautas. Si la pendiente y la forma de una curva de compresión virgen o determinación de la presión de preconsolidación se requiere, la presión final será igual o o más de cuatro veces la presión de pre consolidación. En el caso de arcillas sobre consolidados, una mejor evaluación de re compresión puede ser obtenida imponiendo un ciclo de carga y descarga después de la presión de pre consolidación como haya sido definida. Los detalles relativos a la ubicación y extensión de un ciclo de carga-descarga es la opción de la agencia que solicita la prueba (ver 1.3), sin embargo, la descarga deberá siempre abarcar al menos dos decrementos de presión El programa de carga estándar se compondrá de una relación de incremento de carga (LIR) de uno que se obtiene por la duplicación de la presión sobre el suelo para obtener valores de aproximadamente 12, 25, 50, 100, 200, etc. kPa (250, 500, 1000, 2000, 4000, etc. lbf/ft2) El rebote estándar o programa de descarga debe ser seleccionado por reducir a la mitad la presión sobre el suelo (es decir, utilizar los mismos incrementos de , pero en orden inverso). Sin embargo, si es deseado, cada carga sucesiva puede ser sólo una cuarta parte tan grande como la carga anterior, es decir, se salta un decremento.

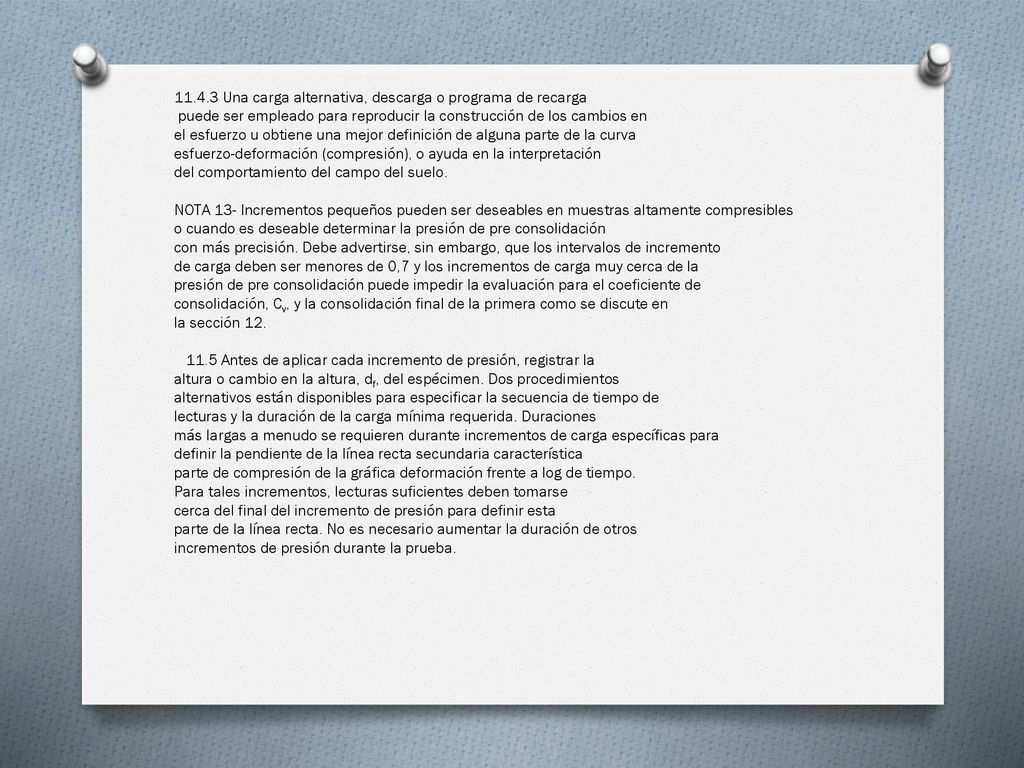

Una carga alternativa, descarga o programa de recarga puede ser empleado para reproducir la construcción de los cambios en el esfuerzo u obtiene una mejor definición de alguna parte de la curva esfuerzo-deformación (compresión), o ayuda en la interpretación del comportamiento del campo del suelo. NOTA 13- Incrementos pequeños pueden ser deseables en muestras altamente compresibles o cuando es deseable determinar la presión de pre consolidación con más precisión. Debe advertirse, sin embargo, que los intervalos de incremento de carga deben ser menores de 0,7 y los incrementos de carga muy cerca de la presión de pre consolidación puede impedir la evaluación para el coeficiente de consolidación, Cv, y la consolidación final de la primera como se discute en la sección Antes de aplicar cada incremento de presión, registrar la altura o cambio en la altura, df, del espécimen. Dos procedimientos alternativos están disponibles para especificar la secuencia de tiempo de lecturas y la duración de la carga mínima requerida. Duraciones más largas a menudo se requieren durante incrementos de carga específicas para definir la pendiente de la línea recta secundaria característica parte de compresión de la gráfica deformación frente a log de tiempo. Para tales incrementos, lecturas suficientes deben tomarse cerca del final del incremento de presión para definir esta parte de la línea recta. No es necesario aumentar la duración de otros incrementos de presión durante la prueba.

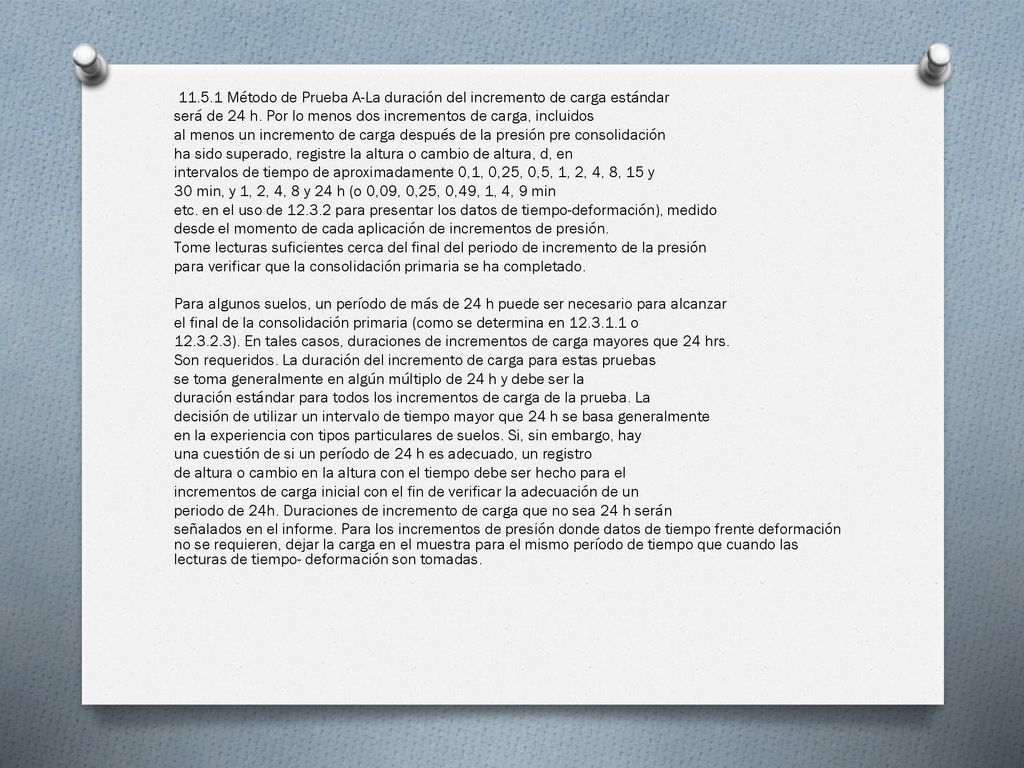

Método de Prueba A-La duración del incremento de carga estándar será de 24 h. Por lo menos dos incrementos de carga, incluidos al menos un incremento de carga después de la presión pre consolidación ha sido superado, registre la altura o cambio de altura, d, en intervalos de tiempo de aproximadamente 0,1, 0,25, 0,5, 1, 2, 4, 8, 15 y 30 min, y 1, 2, 4, 8 y 24 h (o 0,09, 0,25, 0,49, 1, 4, 9 min etc. en el uso de para presentar los datos de tiempo-deformación), medido desde el momento de cada aplicación de incrementos de presión. Tome lecturas suficientes cerca del final del periodo de incremento de la presión para verificar que la consolidación primaria se ha completado. Para algunos suelos, un período de más de 24 h puede ser necesario para alcanzar el final de la consolidación primaria (como se determina en o ). En tales casos, duraciones de incrementos de carga mayores que 24 hrs. Son requeridos. La duración del incremento de carga para estas pruebas se toma generalmente en algún múltiplo de 24 h y debe ser la duración estándar para todos los incrementos de carga de la prueba. La decisión de utilizar un intervalo de tiempo mayor que 24 h se basa generalmente en la experiencia con tipos particulares de suelos. Si, sin embargo, hay una cuestión de si un período de 24 h es adecuado, un registro de altura o cambio en la altura con el tiempo debe ser hecho para el incrementos de carga inicial con el fin de verificar la adecuación de un periodo de 24h. Duraciones de incremento de carga que no sea 24 h serán señalados en el informe. Para los incrementos de presión donde datos de tiempo frente deformación no se requieren, dejar la carga en el muestra para el mismo período de tiempo que cuando las lecturas de tiempo- deformación son tomadas.

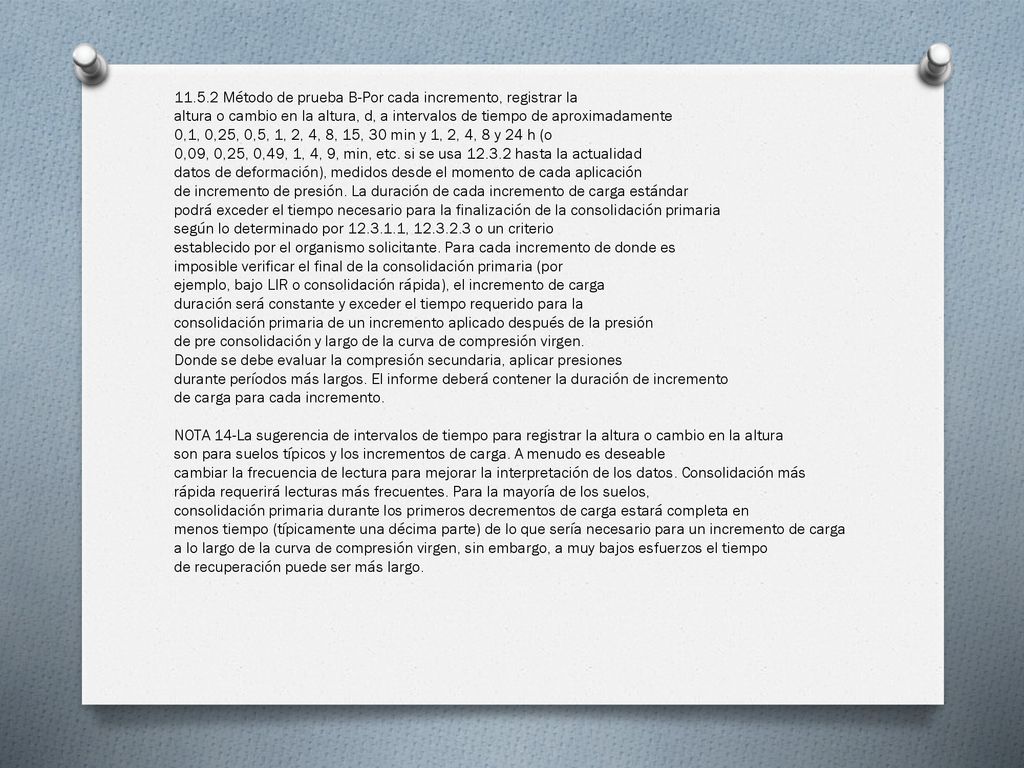

Método de prueba B-Por cada incremento, registrar la altura o cambio en la altura, d, a intervalos de tiempo de aproximadamente 0,1, 0,25, 0,5, 1, 2, 4, 8, 15, 30 min y 1, 2, 4, 8 y 24 h (o 0,09, 0,25, 0,49, 1, 4, 9, min, etc. si se usa hasta la actualidad datos de deformación), medidos desde el momento de cada aplicación de incremento de presión. La duración de cada incremento de carga estándar podrá exceder el tiempo necesario para la finalización de la consolidación primaria según lo determinado por , o un criterio establecido por el organismo solicitante. Para cada incremento de donde es imposible verificar el final de la consolidación primaria (por ejemplo, bajo LIR o consolidación rápida), el incremento de carga duración será constante y exceder el tiempo requerido para la consolidación primaria de un incremento aplicado después de la presión de pre consolidación y largo de la curva de compresión virgen. Donde se debe evaluar la compresión secundaria, aplicar presiones durante períodos más largos. El informe deberá contener la duración de incremento de carga para cada incremento. NOTA 14-La sugerencia de intervalos de tiempo para registrar la altura o cambio en la altura son para suelos típicos y los incrementos de carga. A menudo es deseable cambiar la frecuencia de lectura para mejorar la interpretación de los datos. Consolidación más rápida requerirá lecturas más frecuentes. Para la mayoría de los suelos, consolidación primaria durante los primeros decrementos de carga estará completa en menos tiempo (típicamente una décima parte) de lo que sería necesario para un incremento de carga a lo largo de la curva de compresión virgen, sin embargo, a muy bajos esfuerzos el tiempo de recuperación puede ser más largo.

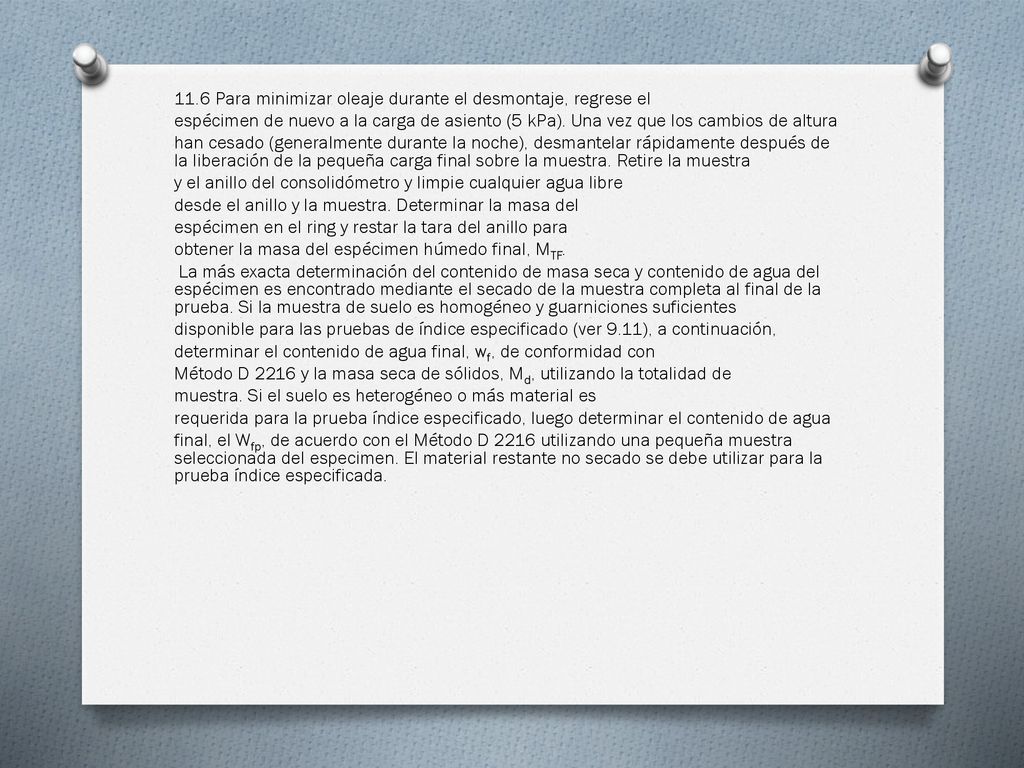

11.6 Para minimizar oleaje durante el desmontaje, regrese el espécimen de nuevo a la carga de asiento (5 kPa). Una vez que los cambios de altura han cesado (generalmente durante la noche), desmantelar rápidamente después de la liberación de la pequeña carga final sobre la muestra. Retire la muestra y el anillo del consolidómetro y limpie cualquier agua libre desde el anillo y la muestra. Determinar la masa del espécimen en el ring y restar la tara del anillo para obtener la masa del espécimen húmedo final, MTF. La más exacta determinación del contenido de masa seca y contenido de agua del espécimen es encontrado mediante el secado de la muestra completa al final de la prueba. Si la muestra de suelo es homogéneo y guarniciones suficientes disponible para las pruebas de índice especificado (ver 9.11), a continuación, determinar el contenido de agua final, wf, de conformidad con Método D 2216 y la masa seca de sólidos, Md, utilizando la totalidad de muestra. Si el suelo es heterogéneo o más material es requerida para la prueba índice especificado, luego determinar el contenido de agua final, el Wfp, de acuerdo con el Método D 2216 utilizando una pequeña muestra seleccionada del especimen. El material restante no secado se debe utilizar para la prueba índice especificada.

12. Cálculo 12.1 Los cálculos que se muestran se basan en el uso de las unidades del SI. Otras unidades son aceptables en la medida en que los factores de la conversión apropiada se utilizan para mantener la coherencia de las unidades a lo largo los cálculos. Ver para comentarios adicionales sobre el uso de las unidades pulgada-libra. 12.2 Propiedades de muestra: Obtención de la masa seca de la muestra total, el Md, por la medición directa o para el caso en que parte de la muestra se utiliza para las pruebas índice, calcular la masa seca de la siguiente manera: 𝑀 𝑑 = 𝑀 𝑇𝑓 1+ 𝑤 𝑓𝑝 donde: 𝑀 𝑇𝑓 = masa húmeda de la muestra total de después de la prueba, g o Mg, y 𝑤 𝑓𝑝 = contenido de agua (forma decimal) de porción de la muestra tomada después de la prueba. Calcular el contenido inicial y final del agua, en por ciento, como sigue: contenido de agua inicial: 𝑤 0 = 𝑀 𝑇0 − 𝑀 𝑑 𝑀 𝑑 x 100 contenido de agua final: 𝑤 𝑓 = 𝑀 𝑇𝑓 − 𝑀 𝑑 𝑀 𝑑 x 100 𝑀 𝑑 = masa seca de la muestra, g o Mg, y 𝑀 𝑇 = masa húmeda de la muestra antes de la prueba, g o Mg. Se calcula la densidad seca inicial de la muestra de la siguiente manera: 𝜌 𝑑 = 𝑀 𝑑 𝑉 0 𝜌 𝑑 = densidad seca de la muestra, g/cm3 o Mg/m3, y 𝑉 = volumen inicial de la muestra, cm 3 o m 3.

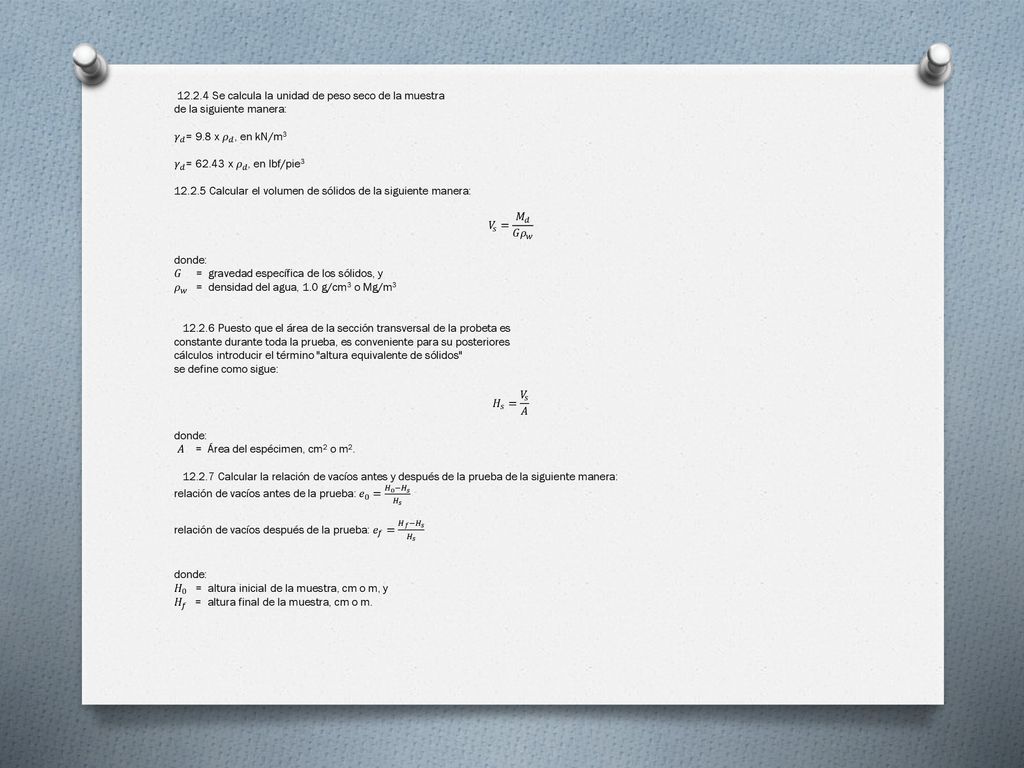

Se calcula la unidad de peso seco de la muestra de la siguiente manera: 𝛾 𝑑 = 9.8 x 𝜌 𝑑 , en kN/m3 𝛾 𝑑 = x 𝜌 𝑑 , en lbf/pie Calcular el volumen de sólidos de la siguiente manera: 𝑉 𝑠 = 𝑀 𝑑 𝐺 𝜌 𝑤 donde: 𝐺 = gravedad específica de los sólidos, y 𝜌 𝑤 = densidad del agua, 1.0 g/cm3 o Mg/m Puesto que el área de la sección transversal de la probeta es constante durante toda la prueba, es conveniente para su posteriores cálculos introducir el término "altura equivalente de sólidos" se define como sigue: 𝐻 𝑠 = 𝑉 𝑠 𝐴 𝐴 = Área del espécimen, cm2 o m Calcular la relación de vacíos antes y después de la prueba de la siguiente manera: relación de vacíos antes de la prueba: 𝑒 0 = 𝐻 0 − 𝐻 𝑠 𝐻 𝑠 relación de vacíos después de la prueba: 𝑒 𝑓 = 𝐻 𝑓 − 𝐻 𝑠 𝐻 𝑠 𝐻 0 = altura inicial de la muestra, cm o m, y 𝐻 𝑓 = altura final de la muestra, cm o m.

calcular el grado de saturación, en por ciento, antes de y después de la prueba de la siguiente manera: grado inicial de saturación: 𝑆 0 = 𝑀 𝑇0 − 𝑀 𝑑 𝐴 𝜌 𝑤 ( 𝐻 0 − 𝐻 𝑠 ) x 100 grado final de saturación: 𝑆 𝑓 = 𝑀 𝑇𝑓 − 𝑀 𝑑 𝐴 𝜌 𝑤 ( 𝐻 𝑓 − 𝐻 𝑠 ) x Propiedades Tiempo-Deformación- esos incrementos de la carga donde se obtienen lecturas de tiempo-deformación, dos procedimientos alternativos (ver o ) se proporcionan para presentar los datos, determinar la consolidación primaria final y calcular la tasa de consolidación. Alternativamente, el solicitando agencia puede especificar un método de su elección, y todavía estar en conformidad con este método de ensayo. La lecturas de deformación se pueden presentar como medida de deformación, la deformación corregida para la compresibilidad del aparato o convertidos a esfuerzo(véase 12.4) referencia a la Fig. 2, trazar las lecturas de deformación, d, frente al log de tiempo (normalmente en minutos) para cada incremento de la carga Primera dibujar una línea recta a través de los puntos que representan los valores finales que exhiben una tendencia en línea recta y pendiente constante (C). Dibuja una segunda recta tangente a la parte más empinada de la curva deformación-log de tiempo (D). La intersección representa la deformación, d100, y el tiempo, t100, correspondiente al 100% de consolidación primaria (E). Compresión en exceso acerca del 100% de la consolidación primaria estimada se define como compresión secundaria Encuentra la deformación que representa 0% de consolidación primaria mediante la selección de dos puntos cualesquiera que tienen una r elación de tiempos de 1 a 4. La deformación en el más grande de los dos tiempos debe ser mayor que 1/4, pero menos de 1/2 de la deformación total para el incremento de carga. La deformación correspondiente a 0% de consolidación primaria es igual a la deformación en el tiempo más pequeño, menos la diferencia en la deformación para los dos tiempos seleccionados.

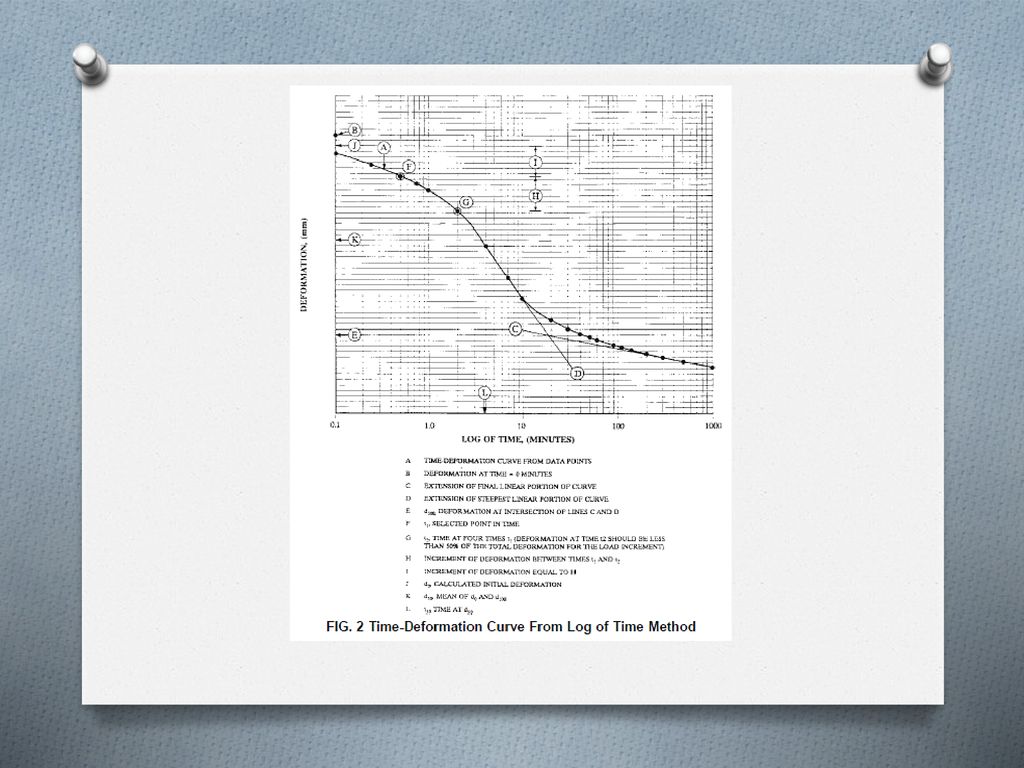

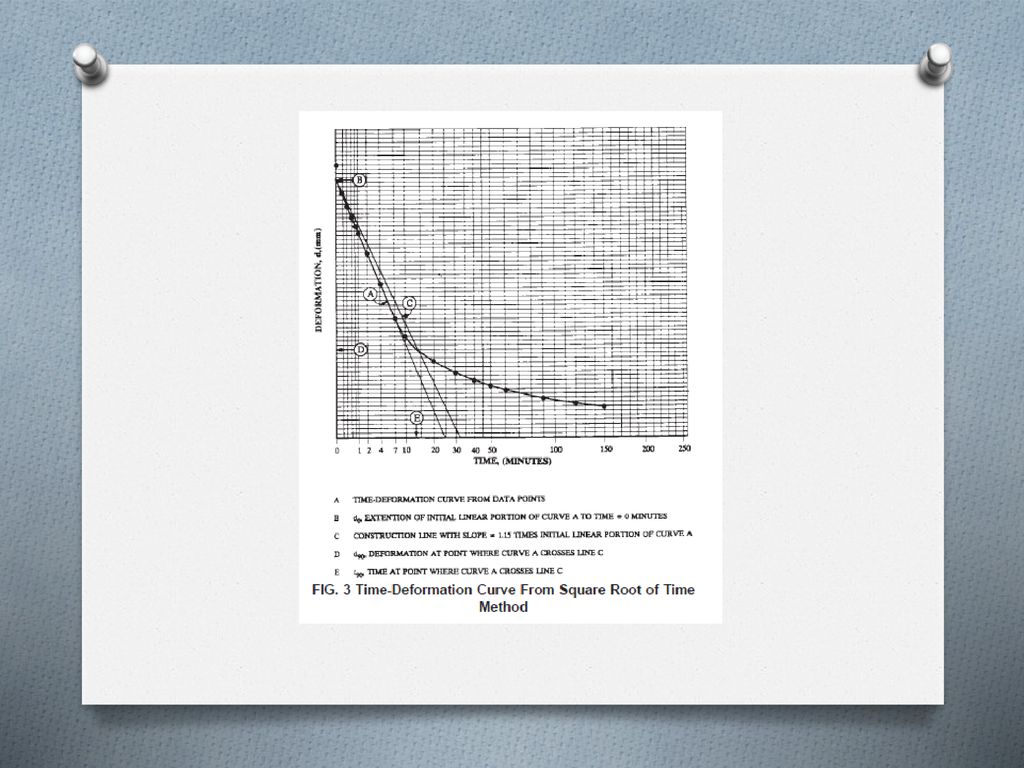

La deformación, d50, que corresponde a 50% de consolidación primaria es igual al promedio de las deformaciones correspondiente a los 0 y 100% deformaciones. El tiempo, t50, requerido para 50% de consolidación se pueden encontrar gráficamente a partir de la curva deformación-log de tiempo observando el tiempo que corresponde a 50% de la consolidación primaria en la curva referencia a la Fig. 3, trazar las lecturas de deformación, d, frente a la raíz cuadrada del tiempo (normalmente en minutos) para cada incremento de carga Primera dibujar una línea recta a través de los puntos que representan las lecturas iniciales que muestran una tendencia en línea recta. Extrapolar la línea de fondo para t = 0 y obtener la deformación ordenada representando 0% consolidación primaria Dibuje una segunda línea recta a través del 0% ordenada de modo que el eje de abscisas de esta línea es de 1,15 veces los abscisa de la primera línea recta a través de los datos. La intersección de esta segunda línea con la curva deformación-raíz cuadrada del tiempo es la deformación, d90, y el tiempo, t90, correspondientes al 90% de consolidación primaria.

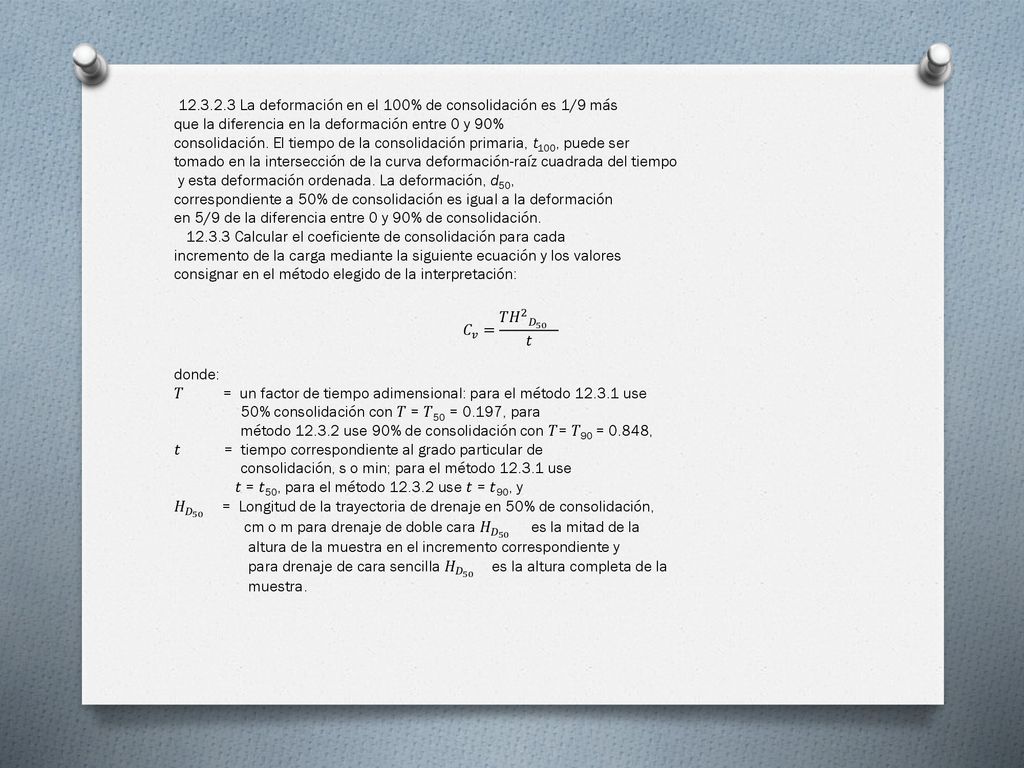

La deformación en el 100% de consolidación es 1/9 más que la diferencia en la deformación entre 0 y 90% consolidación. El tiempo de la consolidación primaria, t100, puede ser tomado en la intersección de la curva deformación-raíz cuadrada del tiempo y esta deformación ordenada. La deformación, d50, correspondiente a 50% de consolidación es igual a la deformación en 5/9 de la diferencia entre 0 y 90% de consolidación Calcular el coeficiente de consolidación para cada incremento de la carga mediante la siguiente ecuación y los valores consignar en el método elegido de la interpretación: 𝐶 𝑣 = 𝑇 𝐻 2 𝐷 50 𝑡 donde: 𝑇 = un factor de tiempo adimensional: para el método use 50% consolidación con 𝑇 = 𝑇50 = 0.197, para método use 90% de consolidación con 𝑇= 𝑇90 = 0.848, 𝑡 = tiempo correspondiente al grado particular de consolidación, s o min; para el método use 𝑡 = 𝑡50, para el método use 𝑡 = 𝑡90, y 𝐻 𝐷 50 = Longitud de la trayectoria de drenaje en 50% de consolidación, cm o m para drenaje de doble cara 𝐻 𝐷 50 es la mitad de la altura de la muestra en el incremento correspondiente y para drenaje de cara sencilla 𝐻 𝐷 50 es la altura completa de la muestra.

12. 4 Propiedades carga-deformación: 12. 4

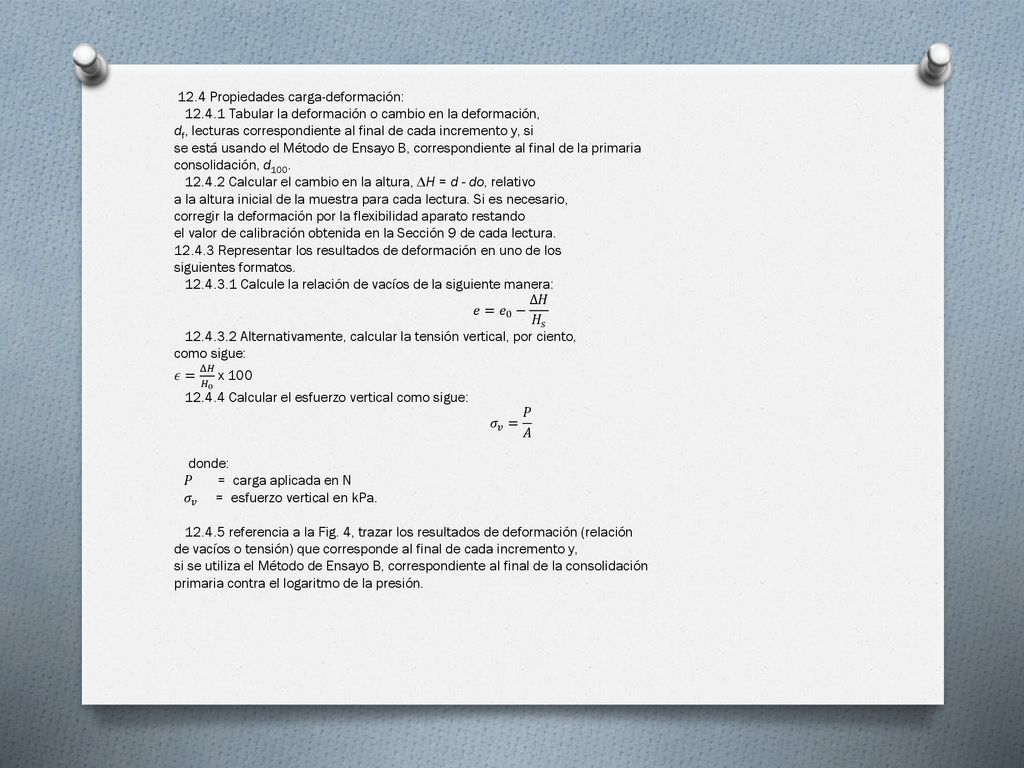

12.4 Propiedades carga-deformación: Tabular la deformación o cambio en la deformación, df, lecturas correspondiente al final de cada incremento y, si se está usando el Método de Ensayo B, correspondiente al final de la primaria consolidación, d Calcular el cambio en la altura, ∆H = d - do, relativo a la altura inicial de la muestra para cada lectura. Si es necesario, corregir la deformación por la flexibilidad aparato restando el valor de calibración obtenida en la Sección 9 de cada lectura Representar los resultados de deformación en uno de los siguientes formatos Calcule la relación de vacíos de la siguiente manera: 𝑒= 𝑒 0 − Δ𝐻 𝐻 𝑠 Alternativamente, calcular la tensión vertical, por ciento, como sigue: 𝜖= Δ𝐻 𝐻 0 x Calcular el esfuerzo vertical como sigue: 𝜎 𝑣 = 𝑃 𝐴 donde: 𝑃 = carga aplicada en N 𝜎 𝑣 = esfuerzo vertical en kPa referencia a la Fig. 4, trazar los resultados de deformación (relación de vacíos o tensión) que corresponde al final de cada incremento y, si se utiliza el Método de Ensayo B, correspondiente al final de la consolidación primaria contra el logaritmo de la presión.

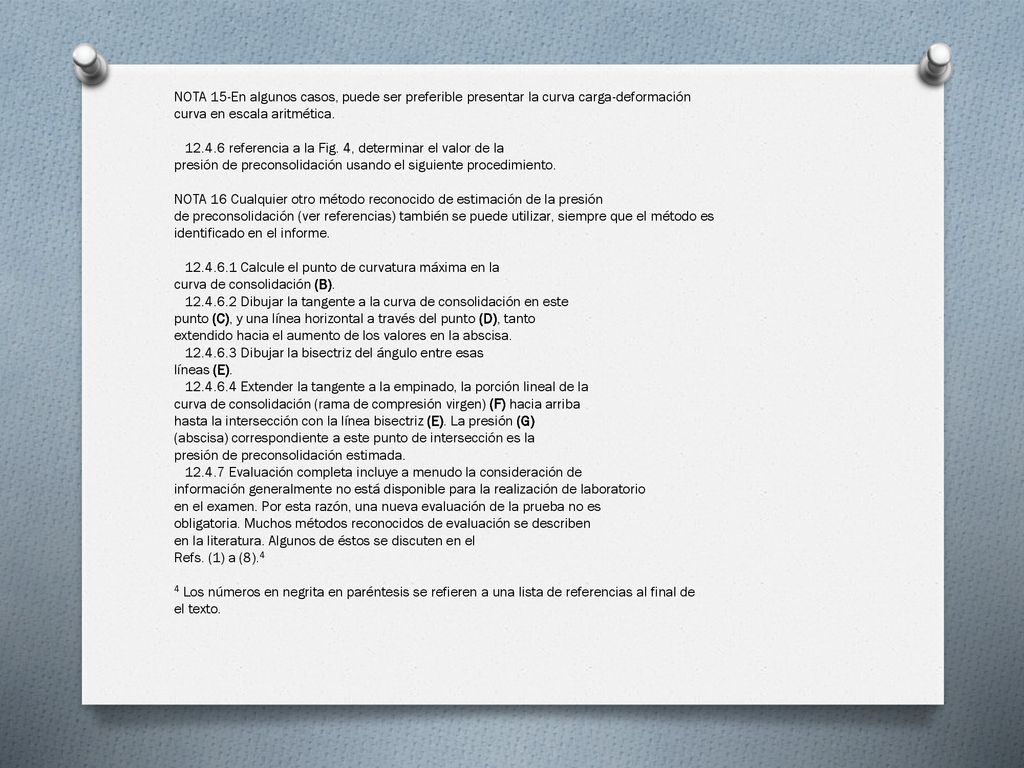

NOTA 15-En algunos casos, puede ser preferible presentar la curva carga-deformación

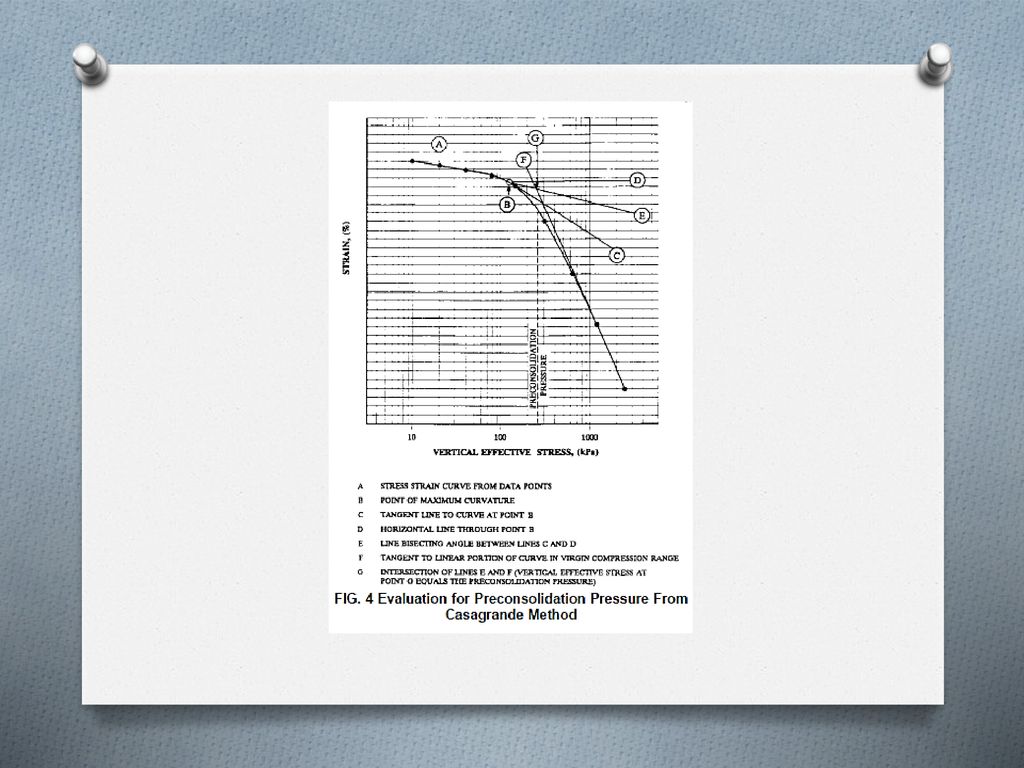

curva en escala aritmética. referencia a la Fig. 4, determinar el valor de la presión de preconsolidación usando el siguiente procedimiento. NOTA 16 Cualquier otro método reconocido de estimación de la presión de preconsolidación (ver referencias) también se puede utilizar, siempre que el método es identificado en el informe. Calcule el punto de curvatura máxima en la curva de consolidación (B). Dibujar la tangente a la curva de consolidación en este punto (C), y una línea horizontal a través del punto (D), tanto extendido hacia el aumento de los valores en la abscisa. Dibujar la bisectriz del ángulo entre esas líneas (E). Extender la tangente a la empinado, la porción lineal de la curva de consolidación (rama de compresión virgen) (F) hacia arriba hasta la intersección con la línea bisectriz (E). La presión (G) (abscisa) correspondiente a este punto de intersección es la presión de preconsolidación estimada. Evaluación completa incluye a menudo la consideración de información generalmente no está disponible para la realización de laboratorio en el examen. Por esta razón, una nueva evaluación de la prueba no es obligatoria. Muchos métodos reconocidos de evaluación se describen en la literatura. Algunos de éstos se discuten en el Refs. (1) a (8).4 4 Los números en negrita en paréntesis se refieren a una lista de referencias al final de el texto.

13. Informe: Hoja(s) de datos de prueba/Forma(s) 13

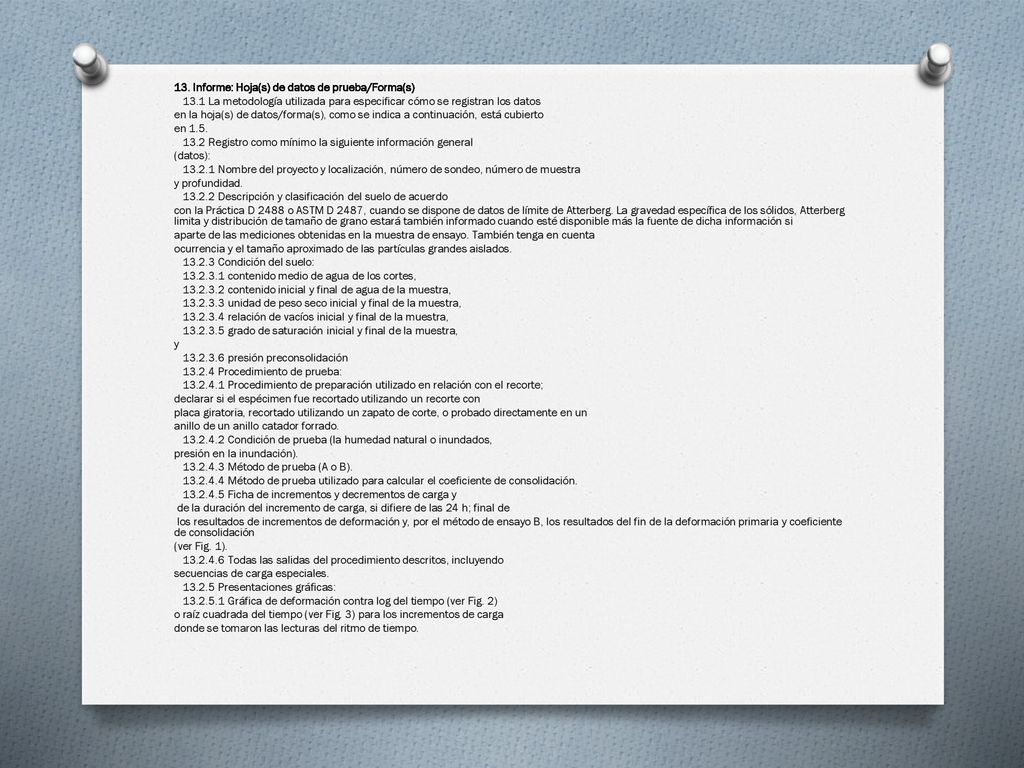

13. Informe: Hoja(s) de datos de prueba/Forma(s) 13.1 La metodología utilizada para especificar cómo se registran los datos en la hoja(s) de datos/forma(s), como se indica a continuación, está cubierto en Registro como mínimo la siguiente información general (datos): Nombre del proyecto y localización, número de sondeo, número de muestra y profundidad Descripción y clasificación del suelo de acuerdo con la Práctica D 2488 o ASTM D 2487, cuando se dispone de datos de límite de Atterberg. La gravedad específica de los sólidos, Atterberg limita y distribución de tamaño de grano estará también informado cuando esté disponible más la fuente de dicha información si aparte de las mediciones obtenidas en la muestra de ensayo. También tenga en cuenta ocurrencia y el tamaño aproximado de las partículas grandes aislados Condición del suelo: contenido medio de agua de los cortes, contenido inicial y final de agua de la muestra, unidad de peso seco inicial y final de la muestra, relación de vacíos inicial y final de la muestra, grado de saturación inicial y final de la muestra, y presión preconsolidación Procedimiento de prueba: Procedimiento de preparación utilizado en relación con el recorte; declarar si el espécimen fue recortado utilizando un recorte con placa giratoria, recortado utilizando un zapato de corte, o probado directamente en un anillo de un anillo catador forrado Condición de prueba (la humedad natural o inundados, presión en la inundación) Método de prueba (A o B) Método de prueba utilizado para calcular el coeficiente de consolidación Ficha de incrementos y decrementos de carga y de la duración del incremento de carga, si difiere de las 24 h; final de los resultados de incrementos de deformación y, por el método de ensayo B, los resultados del fin de la deformación primaria y coeficiente de consolidación (ver Fig. 1) Todas las salidas del procedimiento descritos, incluyendo secuencias de carga especiales Presentaciones gráficas: Gráfica de deformación contra log del tiempo (ver Fig. 2) o raíz cuadrada del tiempo (ver Fig. 3) para los incrementos de carga donde se tomaron las lecturas del ritmo de tiempo.

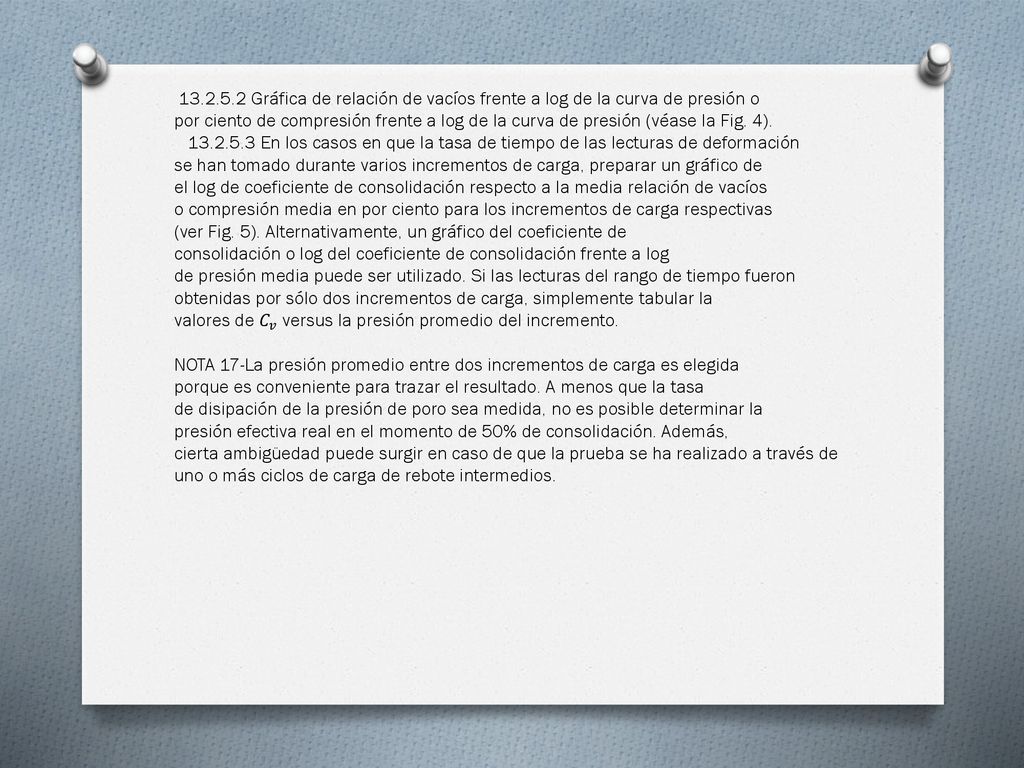

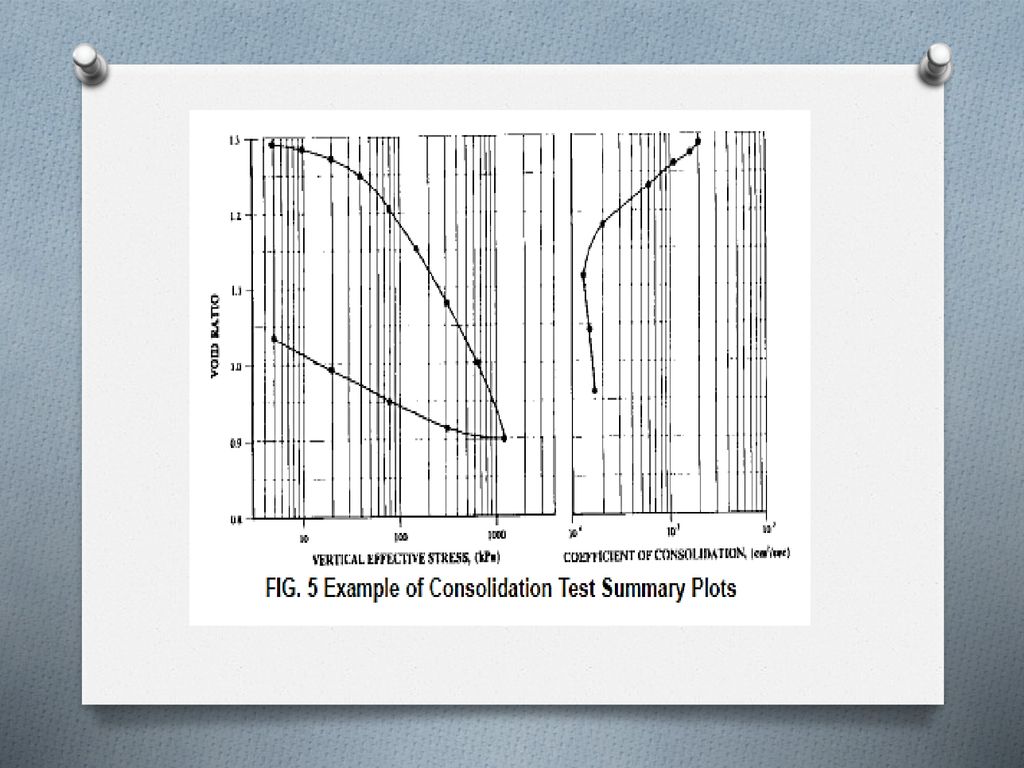

Gráfica de relación de vacíos frente a log de la curva de presión o por ciento de compresión frente a log de la curva de presión (véase la Fig. 4) En los casos en que la tasa de tiempo de las lecturas de deformación se han tomado durante varios incrementos de carga, preparar un gráfico de el log de coeficiente de consolidación respecto a la media relación de vacíos o compresión media en por ciento para los incrementos de carga respectivas (ver Fig. 5). Alternativamente, un gráfico del coeficiente de consolidación o log del coeficiente de consolidación frente a log de presión media puede ser utilizado. Si las lecturas del rango de tiempo fueron obtenidas por sólo dos incrementos de carga, simplemente tabular la valores de 𝐶 𝑣 versus la presión promedio del incremento. NOTA 17-La presión promedio entre dos incrementos de carga es elegida porque es conveniente para trazar el resultado. A menos que la tasa de disipación de la presión de poro sea medida, no es posible determinar la presión efectiva real en el momento de 50% de consolidación. Además, cierta ambigüedad puede surgir en caso de que la prueba se ha realizado a través de uno o más ciclos de carga de rebote intermedios.

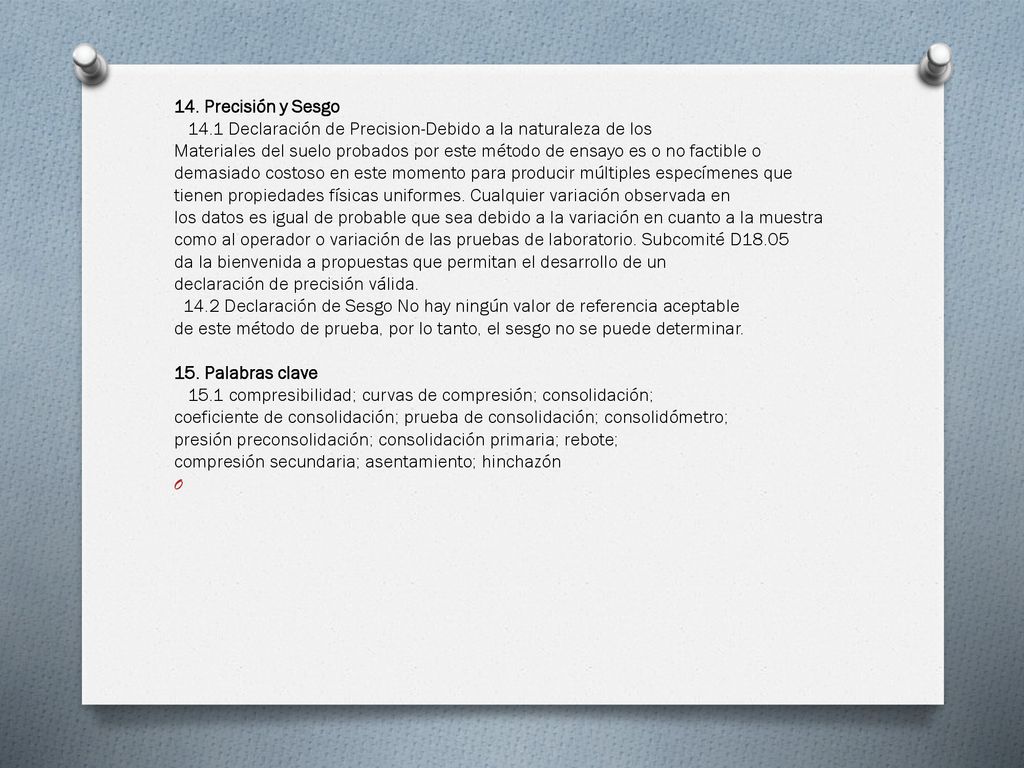

14. Precisión y Sesgo 14.1 Declaración de Precision-Debido a la naturaleza de los Materiales del suelo probados por este método de ensayo es o no factible o demasiado costoso en este momento para producir múltiples especímenes que tienen propiedades físicas uniformes. Cualquier variación observada en los datos es igual de probable que sea debido a la variación en cuanto a la muestra como al operador o variación de las pruebas de laboratorio. Subcomité D18.05 da la bienvenida a propuestas que permitan el desarrollo de un declaración de precisión válida. 14.2 Declaración de Sesgo No hay ningún valor de referencia aceptable de este método de prueba, por lo tanto, el sesgo no se puede determinar. 15. Palabras clave 15.1 compresibilidad; curvas de compresión; consolidación; coeficiente de consolidación; prueba de consolidación; consolidómetro; presión preconsolidación; consolidación primaria; rebote; compresión secundaria; asentamiento; hinchazón

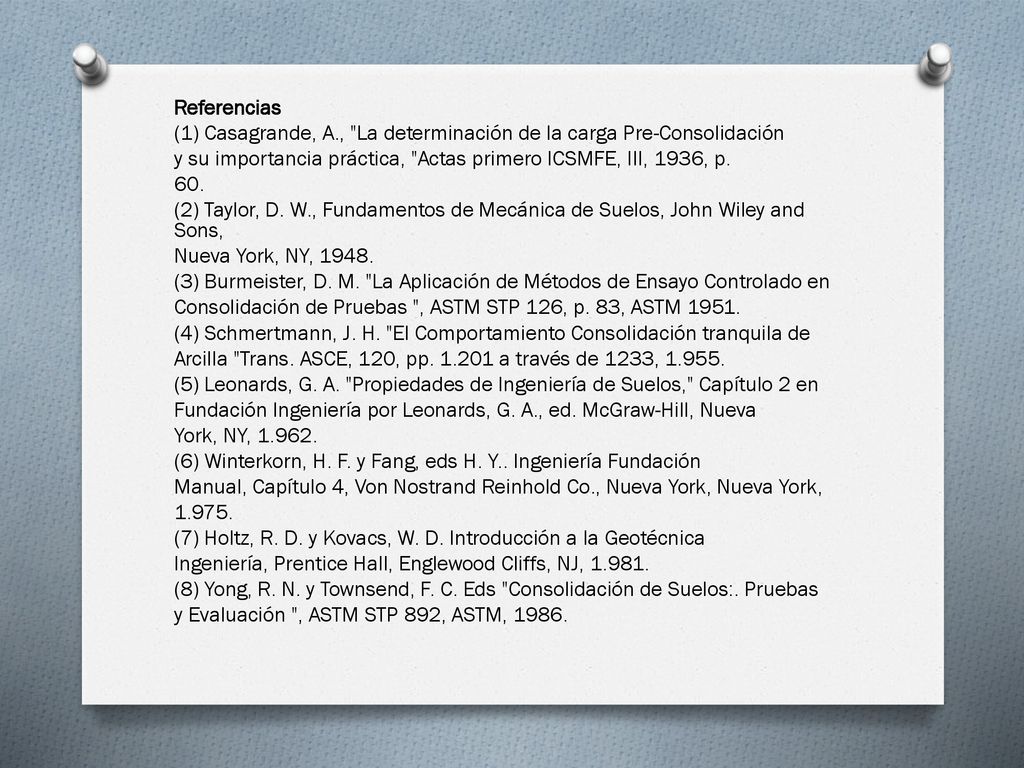

Referencias (1) Casagrande, A., "La determinación de la carga Pre-Consolidación y su importancia práctica, "Actas primero ICSMFE, III, 1936, p. 60. (2) Taylor, D. W., Fundamentos de Mecánica de Suelos, John Wiley and Sons, Nueva York, NY, 1948. (3) Burmeister, D. M. "La Aplicación de Métodos de Ensayo Controlado en Consolidación de Pruebas ", ASTM STP 126, p. 83, ASTM 1951. (4) Schmertmann, J. H. "El Comportamiento Consolidación tranquila de Arcilla "Trans. ASCE, 120, pp a través de 1233, (5) Leonards, G. A. "Propiedades de Ingeniería de Suelos," Capítulo 2 en Fundación Ingeniería por Leonards, G. A., ed. McGraw-Hill, Nueva York, NY, (6) Winterkorn, H. F. y Fang, eds H. Y.. Ingeniería Fundación Manual, Capítulo 4, Von Nostrand Reinhold Co., Nueva York, Nueva York, 1.975. (7) Holtz, R. D. y Kovacs, W. D. Introducción a la Geotécnica Ingeniería, Prentice Hall, Englewood Cliffs, NJ, (8) Yong, R. N. y Townsend, F. C. Eds "Consolidación de Suelos:. Pruebas y Evaluación ", ASTM STP 892, ASTM, 1986.

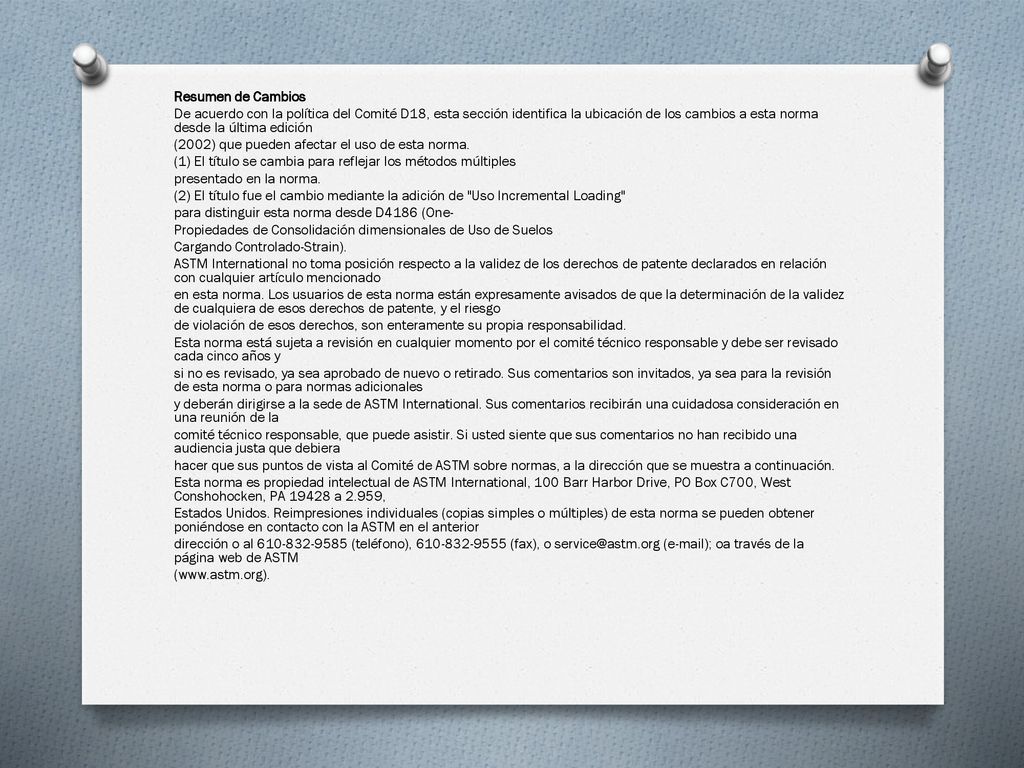

Resumen de Cambios De acuerdo con la política del Comité D18, esta sección identifica la ubicación de los cambios a esta norma desde la última edición (2002) que pueden afectar el uso de esta norma. (1) El título se cambia para reflejar los métodos múltiples presentado en la norma. (2) El título fue el cambio mediante la adición de "Uso Incremental Loading" para distinguir esta norma desde D4186 (One- Propiedades de Consolidación dimensionales de Uso de Suelos Cargando Controlado-Strain). ASTM International no toma posición respecto a la validez de los derechos de patente declarados en relación con cualquier artículo mencionado en esta norma. Los usuarios de esta norma están expresamente avisados de que la determinación de la validez de cualquiera de esos derechos de patente, y el riesgo de violación de esos derechos, son enteramente su propia responsabilidad. Esta norma está sujeta a revisión en cualquier momento por el comité técnico responsable y debe ser revisado cada cinco años y si no es revisado, ya sea aprobado de nuevo o retirado. Sus comentarios son invitados, ya sea para la revisión de esta norma o para normas adicionales y deberán dirigirse a la sede de ASTM International. Sus comentarios recibirán una cuidadosa consideración en una reunión de la comité técnico responsable, que puede asistir. Si usted siente que sus comentarios no han recibido una audiencia justa que debiera hacer que sus puntos de vista al Comité de ASTM sobre normas, a la dirección que se muestra a continuación. Esta norma es propiedad intelectual de ASTM International, 100 Barr Harbor Drive, PO Box C700, West Conshohocken, PA a 2.959, Estados Unidos. Reimpresiones individuales (copias simples o múltiples) de esta norma se pueden obtener poniéndose en contacto con la ASTM en el anterior dirección o al (teléfono), (fax), o ( ); oa través de la página web de ASTM (
