PLANOS ESTRUCTURALES

Presentación del tema: "PLANOS ESTRUCTURALES   "— Transcripción de la presentación:

1 PLANOS ESTRUCTURALES Los planos estructurales son una representación gráfica de elementos estructurales, que siguen unas ciertas normas para su dibujo y su posterior interpretación.  Nos permiten guiarnos en la materialización de cualquier obra, por tal motivo, debe tener el orden secuencial del proceso constructivo, haciendo constar, cada etapa de manera general, mostrando además los detalles de cada elemento estructural que la conforma o que se construyen conjuntamente, así por ejemplo:

2 CIMENTACIÓN (A), con su planta general y el detalle de cada uno de sus elementos estructurales, como son: PLINTOS y/o ZAPATAS, RIOSTRAS y/o VIGAS DE ZAPATAS, MUROS, o elementos que se construyen conjuntamente, como: CISTERNAS, ARRANQUE DE ESCALERA, COLUMNAS, etc. Otras etapas constructivas podrían ser, según la edificación: LOSA DEL 1º NIVEL, con una planta de la losa en general y los detalles de las VIGAS, NERVIOS, SECCIÓN TIPO, COLUMNAS y/o MUROS, etc., y así, 2º, 3º… NIVEL y VIGAS DE CUBIERTA de ser el caso.

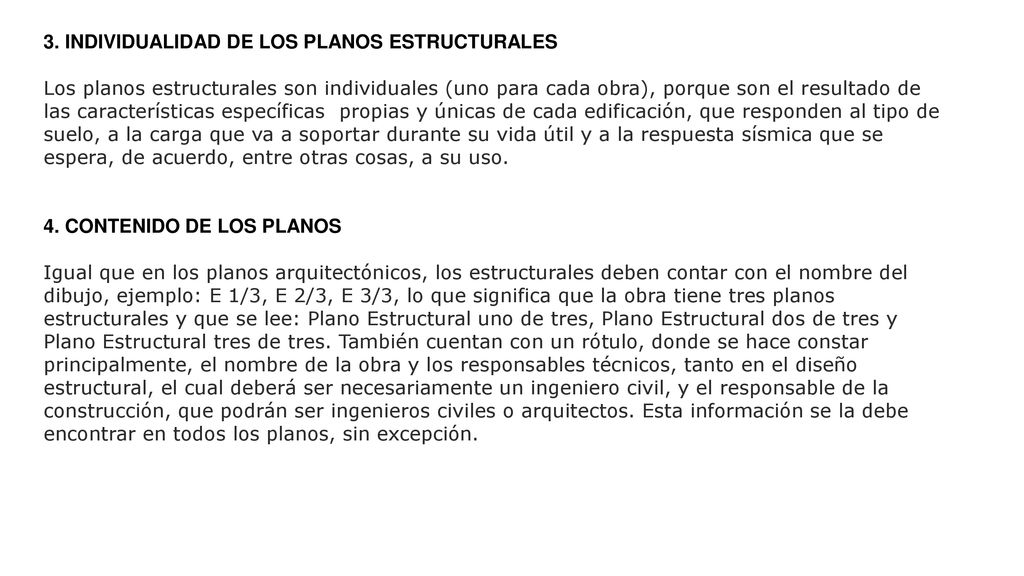

3 3. INDIVIDUALIDAD DE LOS PLANOS ESTRUCTURALES
Los planos estructurales son individuales (uno para cada obra), porque son el resultado de las características específicas  propias y únicas de cada edificación, que responden al tipo de suelo, a la carga que va a soportar durante su vida útil y a la respuesta sísmica que se espera, de acuerdo, entre otras cosas, a su uso. 4. CONTENIDO DE LOS PLANOS Igual que en los planos arquitectónicos, los estructurales deben contar con el nombre del dibujo, ejemplo: E 1/3, E 2/3, E 3/3, lo que significa que la obra tiene tres planos estructurales y que se lee: Plano Estructural uno de tres, Plano Estructural dos de tres y Plano Estructural tres de tres. También cuentan con un rótulo, donde se hace constar principalmente, el nombre de la obra y los responsables técnicos, tanto en el diseño estructural, el cual deberá ser necesariamente un ingeniero civil, y el responsable de la construcción, que podrán ser ingenieros civiles o arquitectos. Esta información se la debe encontrar en todos los planos, sin excepción.

4 5. PLANOS DE CONJUNTO O PLANTAS
Las plantas estructurales son dibujos de planos horizontales acotados, en los cuales se representan en forma general y en conjunto, los diferentes elementos que conforman la estructura en las diferentes etapas constructivas, representada generalmente por los diferentes niveles del edificio, desde la cimentación hasta la cubierta.

5 6. PLANOS DE DETALLES Y ESPECIFICACIONES
Los planos de detalles y especificaciones incluyen principalmente: a. CORTES (VISTA INTERIOR) de los diferentes elementos estructurales que conforman la estructura general. b. DETALLE DEL MEJORAMIENTO DEL TERRENO PARA APOYAR LA CIMENTACIÓN, con especificaciones del tipo de material y altura de capas de relleno, así como el porcentaje de compactación requerido en obra. c. RESISTENCIA A COMPRESIÓN DEL HORMIGÓN (f´c) , a los 28 días de fraguado, para la cual se diseña cada parte de la estructura.  Esta resistencia se expresa en Kg/cm2 (Kilogramo por centímetro cuadrado) o en MPa (Mega Pascales). Un MPa =10.2 Kg/cm2. d. RESISTENCIA DEL ACERO DE LA ARMADURA (fy) también expresada en Kg/cm2 (Kilogramo por centímetro cuadrado) o en MPa (Mega Pascales). e. TAMAÑO Y POSICIÓN DE TODOS LOS ELEMENTOS ESTRUCTURALES y el número, diámetro, espaciamiento y ubicación del acero de refuerzo. f. LONGITUD DE ANCLAJE DE LA ARMADURA, posición y longitud de los empalmes por traslapos.

6 ELEMENTOS ESTRUCTURALES: Zapatas, riostras, columnas, vigas, losas, etc.
F´C: Simboliza la resistencia que deberá tener el hormigón a los 28 días de fundido. FY: Simboliza la resistencia del acero de refuerzo utilizado en la obra. ANCLAJE: Ganchos a 90º, llamados también escuadras y ganchos a 180º,  que empotran las varillas dentro del hormigón, se los usa generalmente en los extremos de los elementos estructurales. TRASLAPO: longitud de una varilla que se superpone con otra, cuando las longitudes de cada una de ellas son menores a la longitud total del elemento estructural que refuerzan, dando así continuidad. Tarea: convenciones planos estructurales

7 Un sistema de unidades es un conjunto de unidades de medida consistente, normalizado y uniforme. En general definen unas pocas unidades de medida a partir de las cuales se deriva el resto. Existen varios sistemas de unidades: Sistema Internacional de Unidades (SI): la versión moderna del sistema métrico y el más usado en la actualidad. Sus unidades básicas son: el metro, el kilogramo, el segundo, el amperio, el kelvin, la candela y el mol. Las demás unidades son derivadas de las dichas. Sistema métrico decimal: primer sistema unificado de medidas. Sus unidades básicas son: el metro y el kilogramo. Sistema Cegesimal de Unidades (CGS): denominado así porque sus unidades básicas son el centímetro, el gramo y el segundo. Fue creado como ampliación del sistema métrico para usos científicos. Sistema Natural: en el cual las unidades se escogen de forma que ciertas constantes físicas valgan exactamente la unidad.

8 Sistema Técnico de Unidades: derivado del sistema métrico con unidades creadas para usos técnicos y basadas en el anterior. Este sistema está en desuso. Sistema Anglosajón de Unidades: es el sistema anglosajón tradicional. En 1824 fue normalizado en el Reino Unido con el nombre de Sistema Imperial, cuyo uso se mantiene en la vida corriente de este país. También fue normalizado en los Estados Unidos, con algunas diferencias sobre el Sistema Imperial, y este último solo se utiliza como sistema legal en Estados Unidos y en Liberia. Sistema MKS de Unidades: expresa las medidas utilizando como unidades fundamentales metro, kilogramo y segundo (MKS). El sistema MKS de unidades sentó las bases para el Sistema Internacional de Unidades, que ahora sirve como estándar internacional. El sistema MKS de unidades nunca ha tenido un organismo regulador, por lo que hay diferentes variantes que dependen de la época y el lugar. El nombre del sistema está tomado de las iniciales de sus unidades fundamentales. Además de estos sistemas, existen unidades prácticas usadas en diferentes campos y ciencas. Algunas de ellas son: Unidades atómicas Unidades usadas en Astronomía Unidades de masa Unidades de medida de energía

9 El factor de conversión o factor unidad1​ es un método de conversión que se basa en multiplicar por una o varias fracciones en las que el numerador y el denominador son cantidades iguales expresadas en unidades de medida distintas, de tal manera, que cada fracción equivale a la unidad. Es un método muy efectivo para cambio de unidades y resolución de ejercicios sencillos dejando de utilizar la regla de tres.2​
