PROPIEDADES DEL GAS NATURAL

Presentación del tema: "PROPIEDADES DEL GAS NATURAL"— Transcripción de la presentación:

1 PROPIEDADES DEL GAS NATURAL
CURSO: INGENIERIA DEL GAS NATURAL I Presentado por: CARHUARICRA CHAVEZ WALDIR

2 Peso molecular aparente
El peso molecular aparente es el promedio molar ponderado en base a la participación de cada componente de la mezcla de gases. M: Peso molecular aparente, lbs/lb-mol Mi : Peso molecular del componente i, lbs/lb-mol yi : Fracción molar del componente i, fracción Nc: Es el numero de componentes.

3 GRAVEDAD ESPECIFICA Se define como la relación entre la densidad del gas natural y la densidad del aire. La gravedad específica del gas es proporcional a su peso molecular PM cuando el comportamiento del gas se aproxima a la idealidad. Por ende, puede ser expresada mediante la siguiente ecuación:

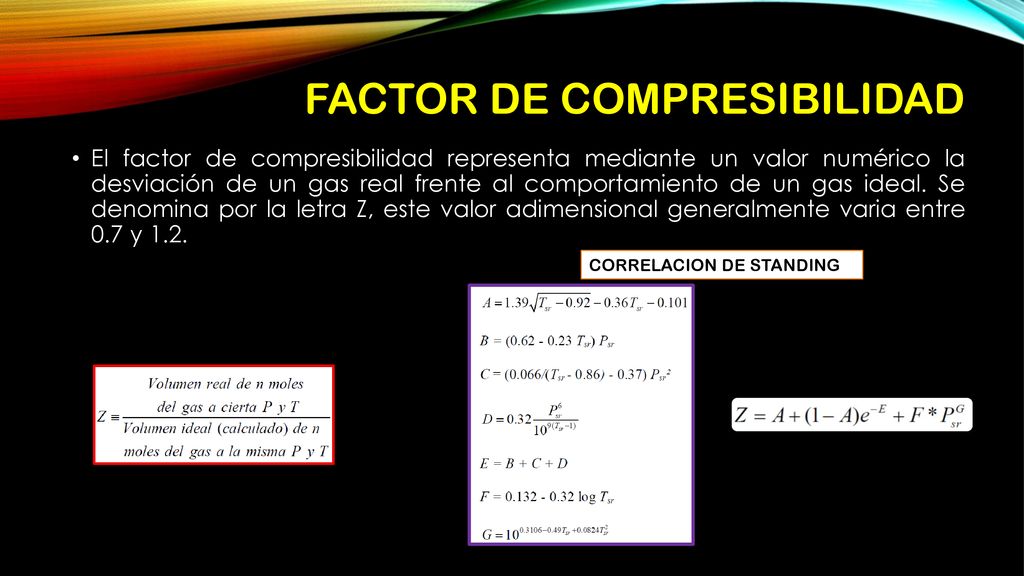

4 Factor de compresibilidad
El factor de compresibilidad representa mediante un valor numérico la desviación de un gas real frente al comportamiento de un gas ideal. Se denomina por la letra Z, este valor adimensional generalmente varia entre 0.7 y 1.2. CORRELACION DE STANDING

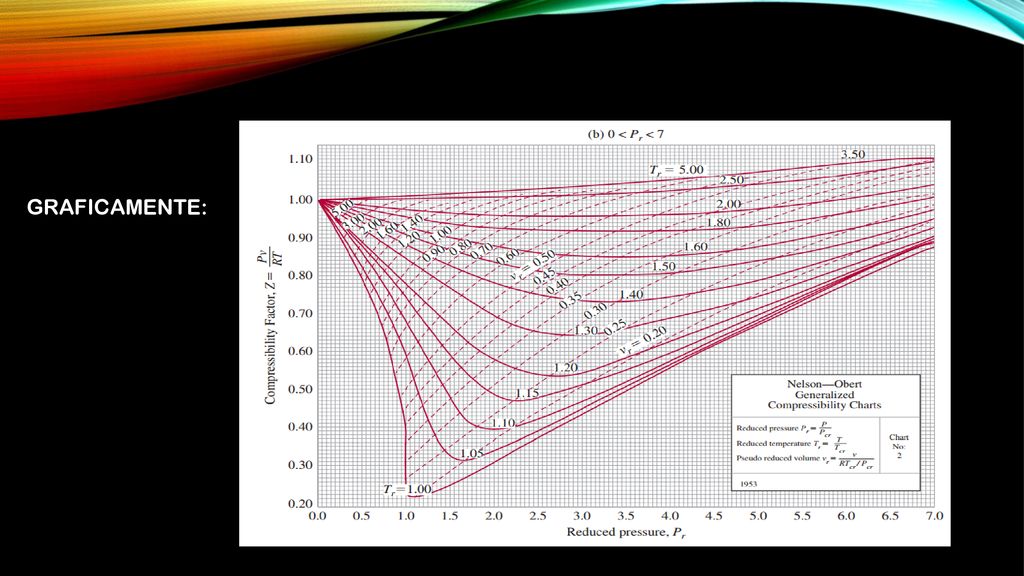

5 GRAFICAMENTE:

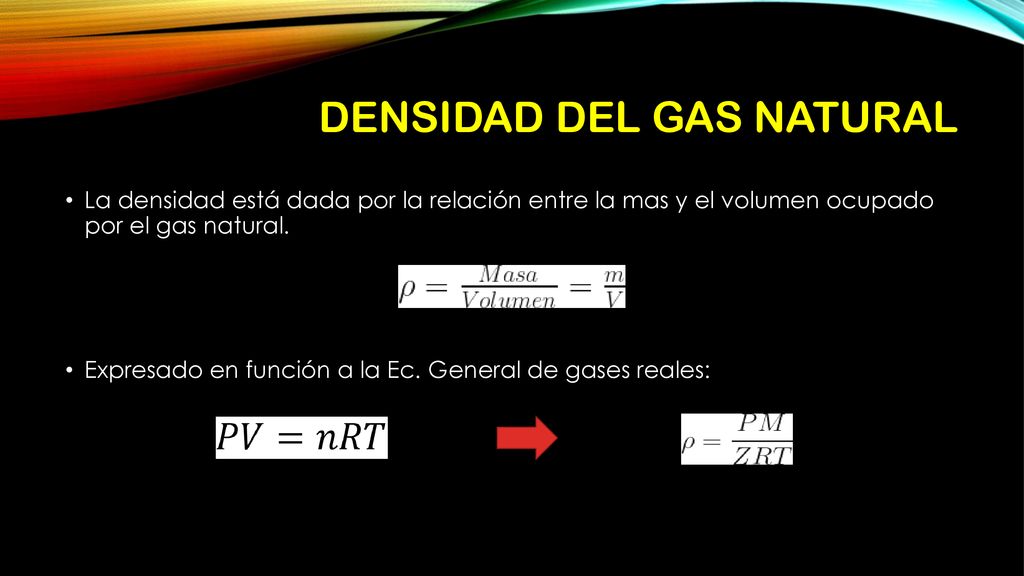

6 Densidad del gas natural
La densidad está dada por la relación entre la mas y el volumen ocupado por el gas natural. Expresado en función a la Ec. General de gases reales:

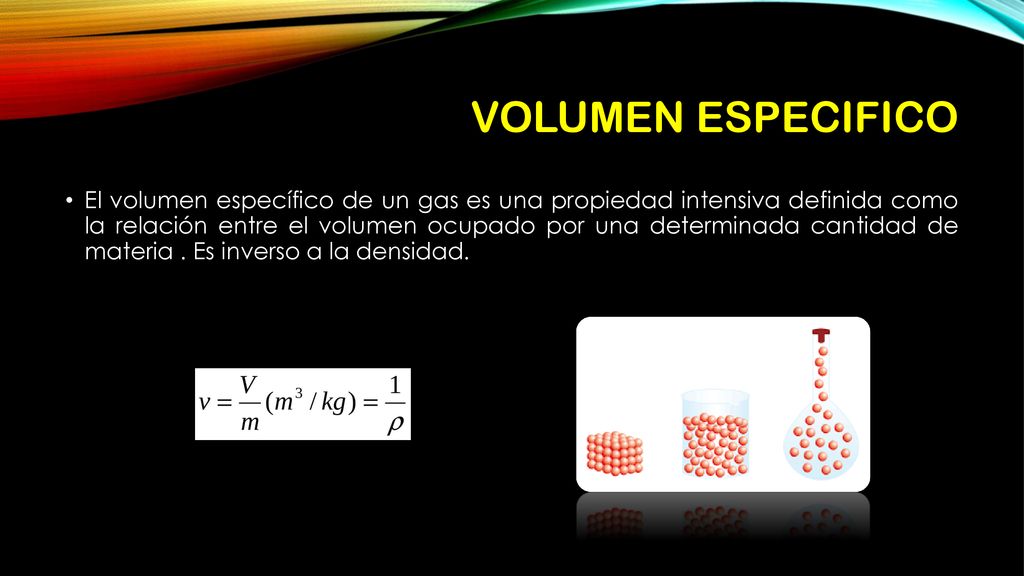

7 Volumen especifico El volumen específico de un gas es una propiedad intensiva definida como la relación entre el volumen ocupado por una determinada cantidad de materia . Es inverso a la densidad.

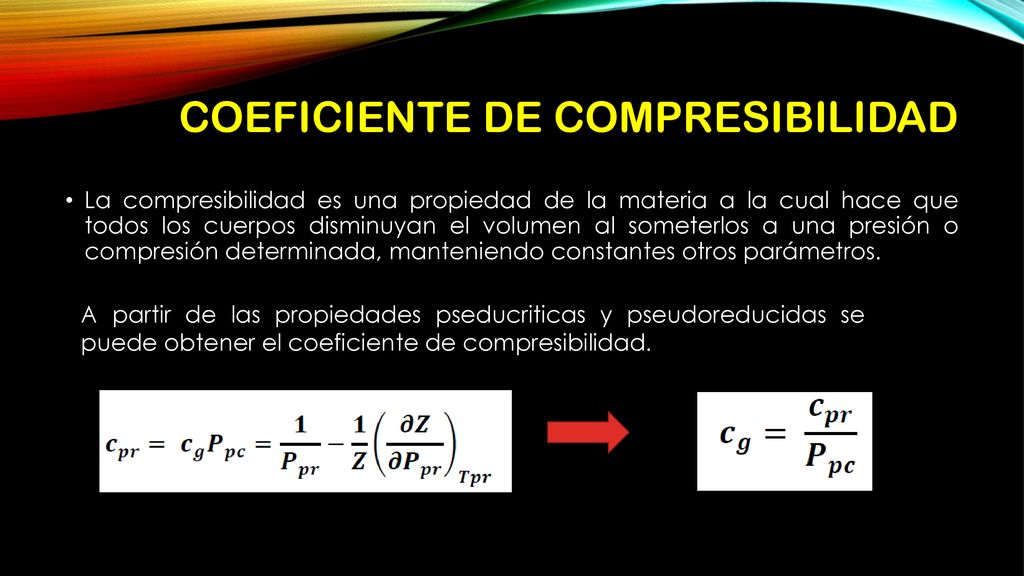

8 Coeficiente de compresibilidad
La compresibilidad es una propiedad de la materia a la cual hace que todos los cuerpos disminuyan el volumen al someterlos a una presión o compresión determinada, manteniendo constantes otros parámetros. A partir de las propiedades pseducriticas y pseudoreducidas se puede obtener el coeficiente de compresibilidad.

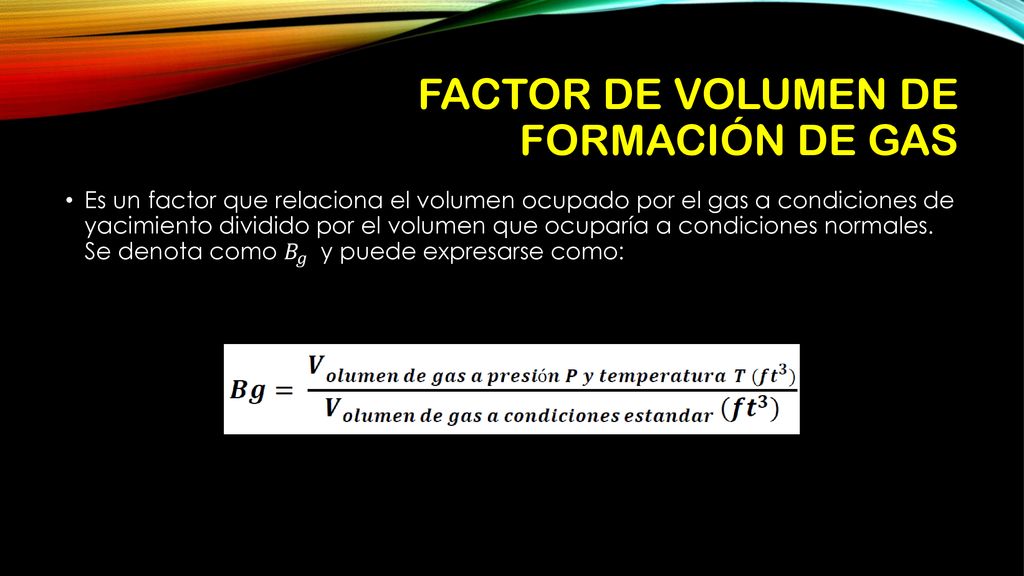

9 Factor de volumen de formación de gas
Es un factor que relaciona el volumen ocupado por el gas a condiciones de yacimiento dividido por el volumen que ocuparía a condiciones normales. Se denota como 𝐵 𝑔 y puede expresarse como:

10 Bg: 𝒇𝒕 𝟑 𝒔𝒄𝒇 P= 14,7 psia T=520 °R T=°R Bg: 𝒃𝒃𝒍 𝒔𝒄𝒇 T=°R

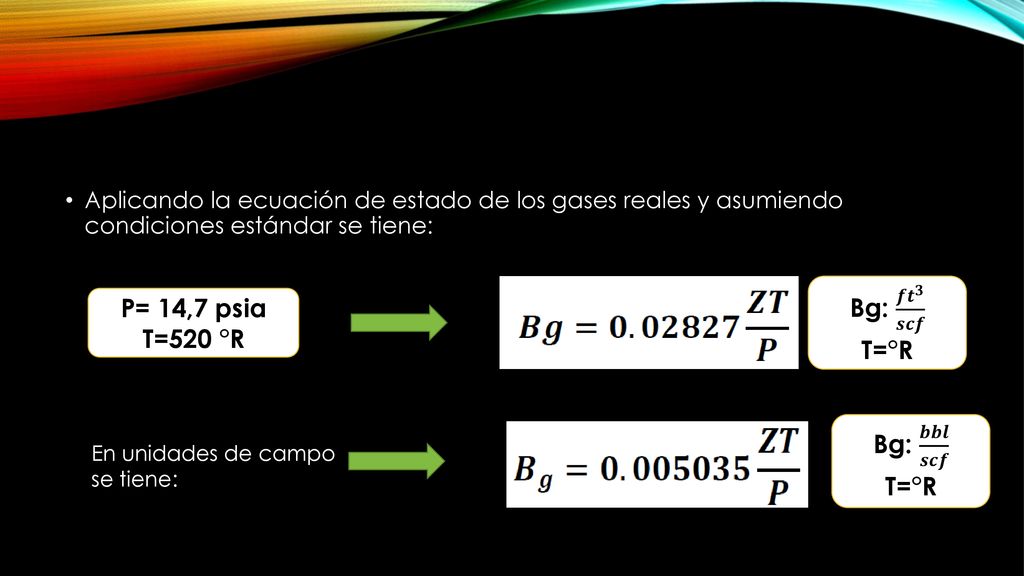

Aplicando la ecuación de estado de los gases reales y asumiendo condiciones estándar se tiene: Bg: 𝒇𝒕 𝟑 𝒔𝒄𝒇 T=°R P= 14,7 psia T=520 °R Bg: 𝒃𝒃𝒍 𝒔𝒄𝒇 T=°R En unidades de campo se tiene:

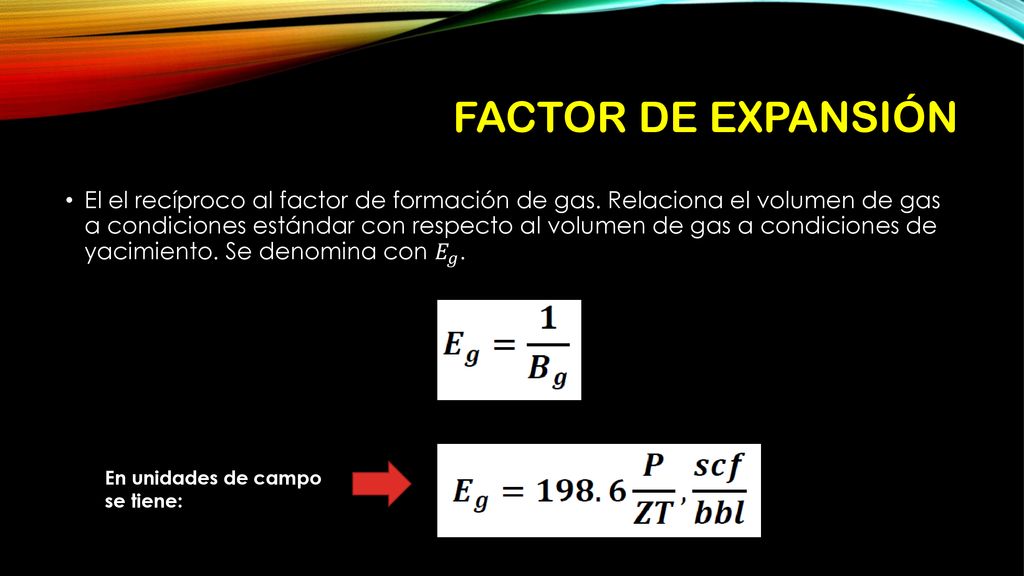

11 Factor de expansión El el recíproco al factor de formación de gas. Relaciona el volumen de gas a condiciones estándar con respecto al volumen de gas a condiciones de yacimiento. Se denomina con 𝐸 𝑔 . En unidades de campo se tiene:

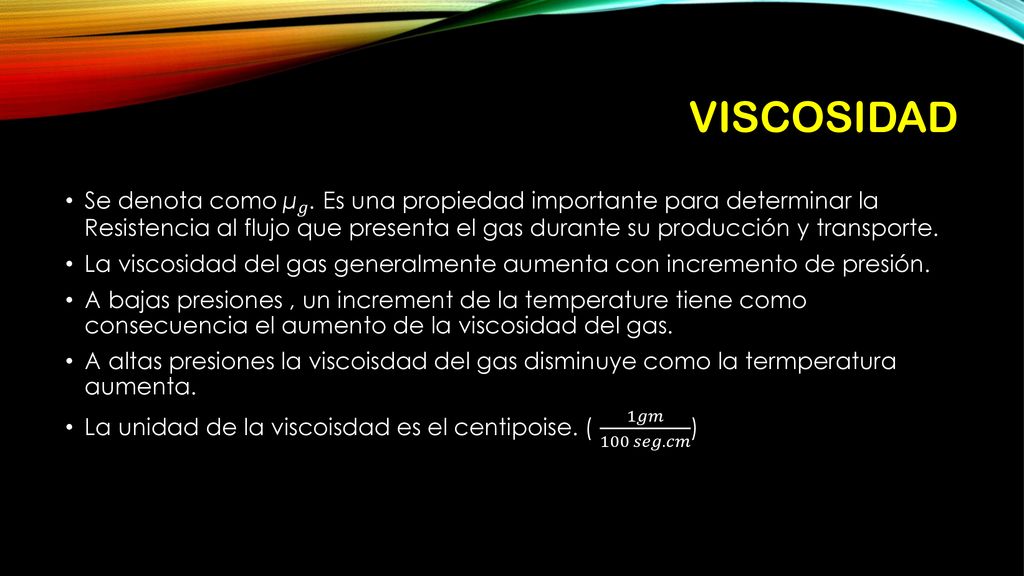

12 viscosidad Se denota como µ 𝑔 . Es una propiedad importante para determinar la Resistencia al flujo que presenta el gas durante su producción y transporte. La viscosidad del gas generalmente aumenta con incremento de presión. A bajas presiones , un increment de la temperature tiene como consecuencia el aumento de la viscosidad del gas. A altas presiones la viscoisdad del gas disminuye como la termperatura aumenta. La unidad de la viscoisdad es el centipoise. ( 1𝑔𝑚 100 𝑠𝑒𝑔.𝑐𝑚 )

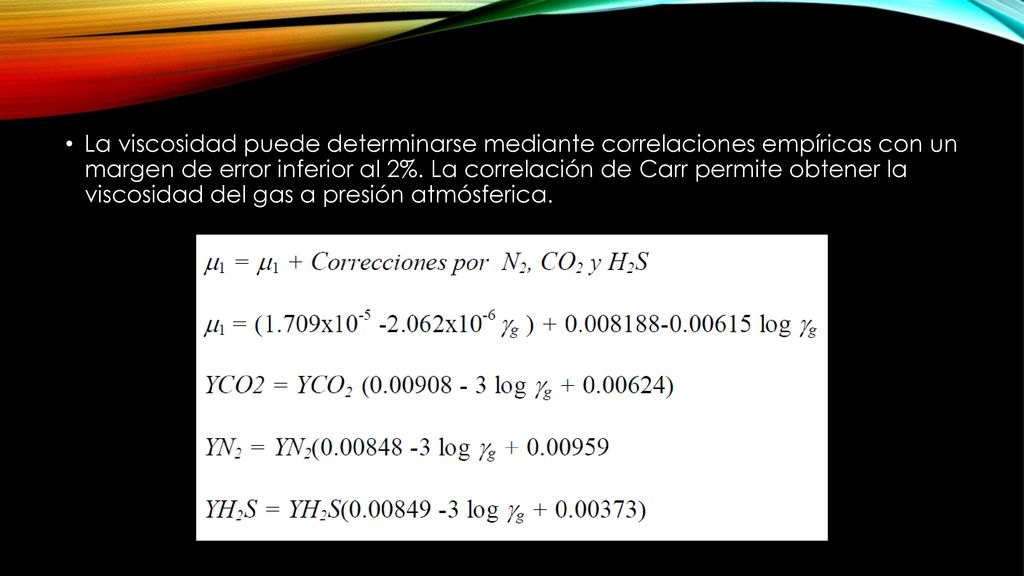

13 La viscosidad puede determinarse mediante correlaciones empíricas con un margen de error inferior al 2%. La correlación de Carr permite obtener la viscosidad del gas a presión atmósferica.

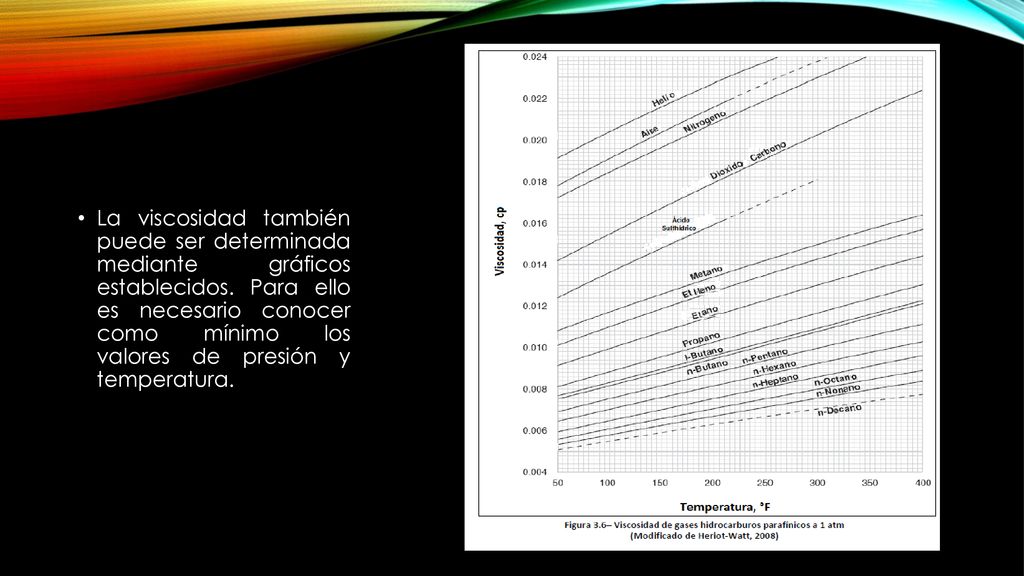

14 La viscosidad también puede ser determinada mediante gráficos establecidos. Para ello es necesario conocer como mínimo los valores de presión y temperatura.

15
