MC. María del Pilar Bernal de la Rosa.

Presentación del tema: "MC. María del Pilar Bernal de la Rosa."— Transcripción de la presentación:

1 MC. María del Pilar Bernal de la Rosa.
UDES INGENIERIA MECANICA AUTOMOTRIZ CIRCUITOS DIGITALES MC. María del Pilar Bernal de la Rosa.

2 RAUL BARRETO QUINTEROS
ELECTRONICA DIGITAL RAUL BARRETO QUINTEROS

3 COMPUERTAS LÓGICAS Y TABLAS DE VERDAD
CAPITULO 1 COMPUERTAS LÓGICAS Y TABLAS DE VERDAD

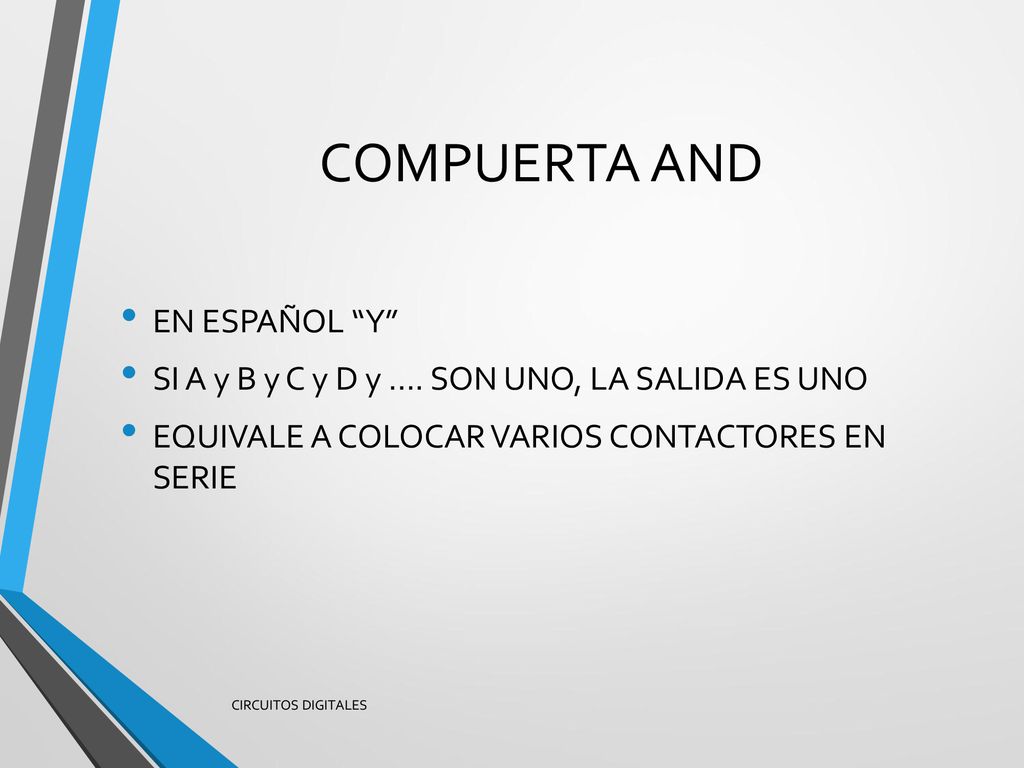

4 COMPUERTA AND EN ESPAÑOL “Y”
SI A y B y C y D y …. SON UNO, LA SALIDA ES UNO EQUIVALE A COLOCAR VARIOS CONTACTORES EN SERIE CIRCUITOS DIGITALES

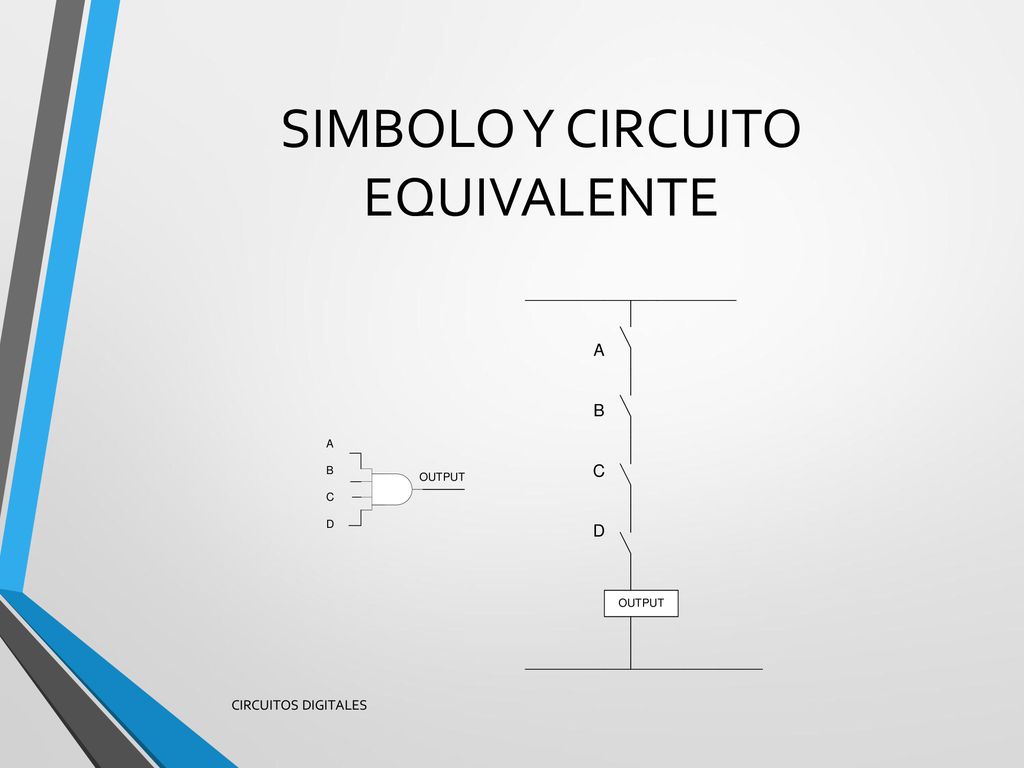

5 SIMBOLO Y CIRCUITO EQUIVALENTE
CIRCUITOS DIGITALES

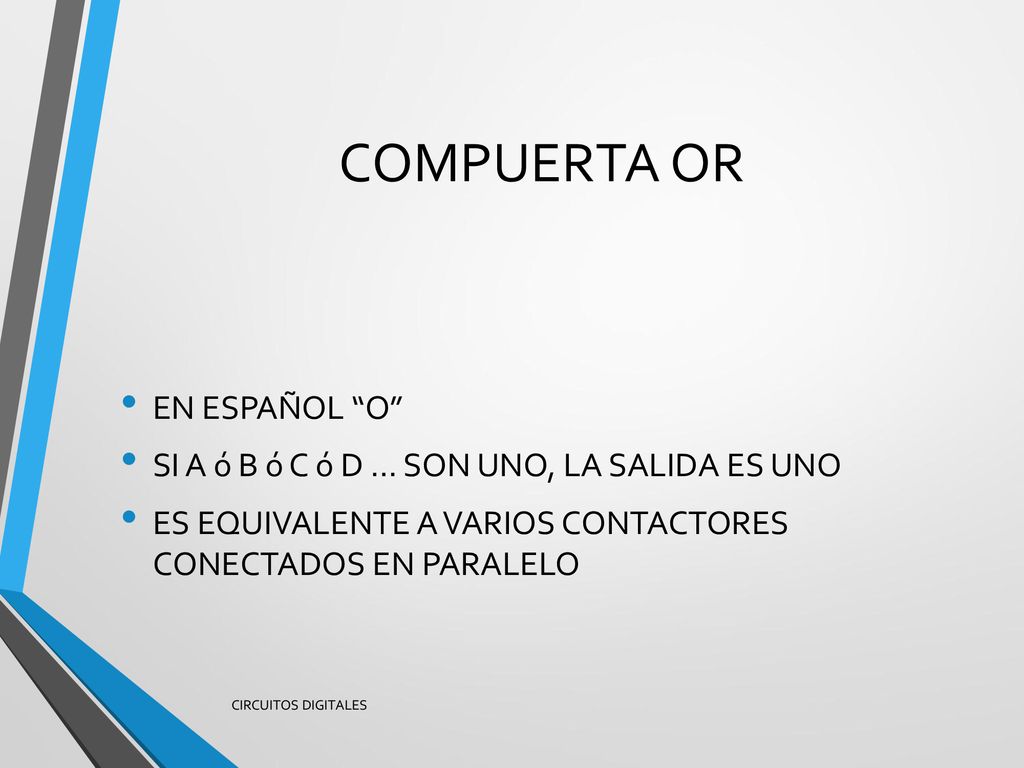

6 COMPUERTA OR EN ESPAÑOL “O”
SI A ó B ó C ó D … SON UNO, LA SALIDA ES UNO ES EQUIVALENTE A VARIOS CONTACTORES CONECTADOS EN PARALELO CIRCUITOS DIGITALES

7 SIMBOLO Y CIRCUITO EQUIVALENTE
CIRCUITOS DIGITALES

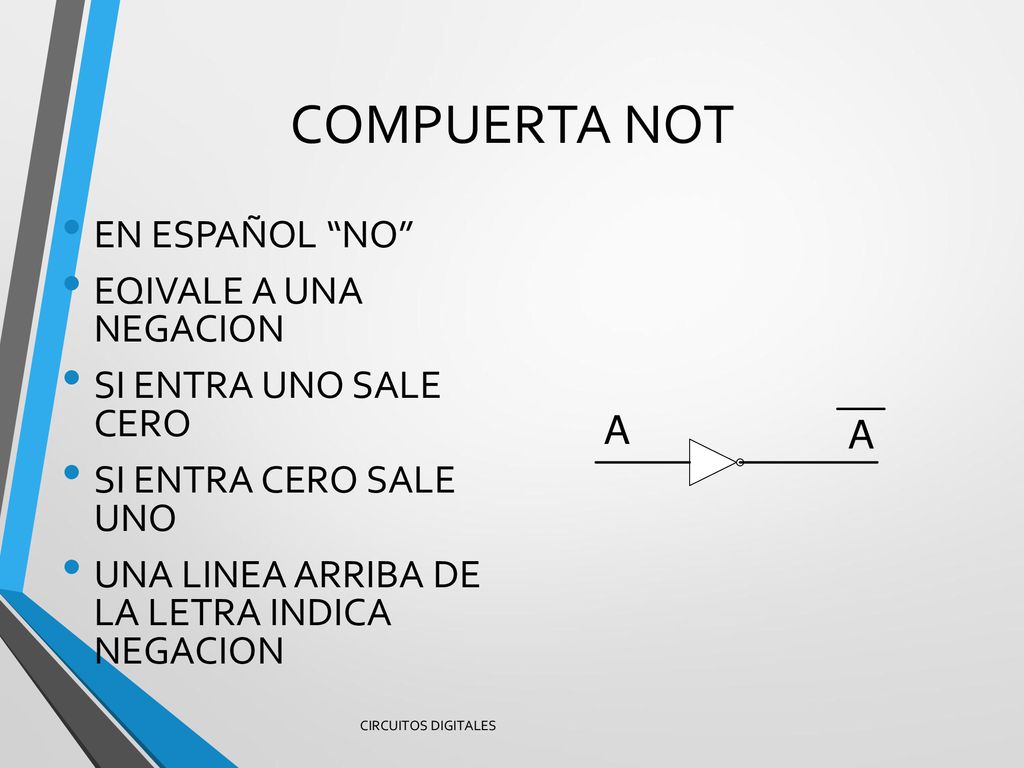

8 COMPUERTA NOT EN ESPAÑOL “NO” EQIVALE A UNA NEGACION
SI ENTRA UNO SALE CERO SI ENTRA CERO SALE UNO UNA LINEA ARRIBA DE LA LETRA INDICA NEGACION CIRCUITOS DIGITALES

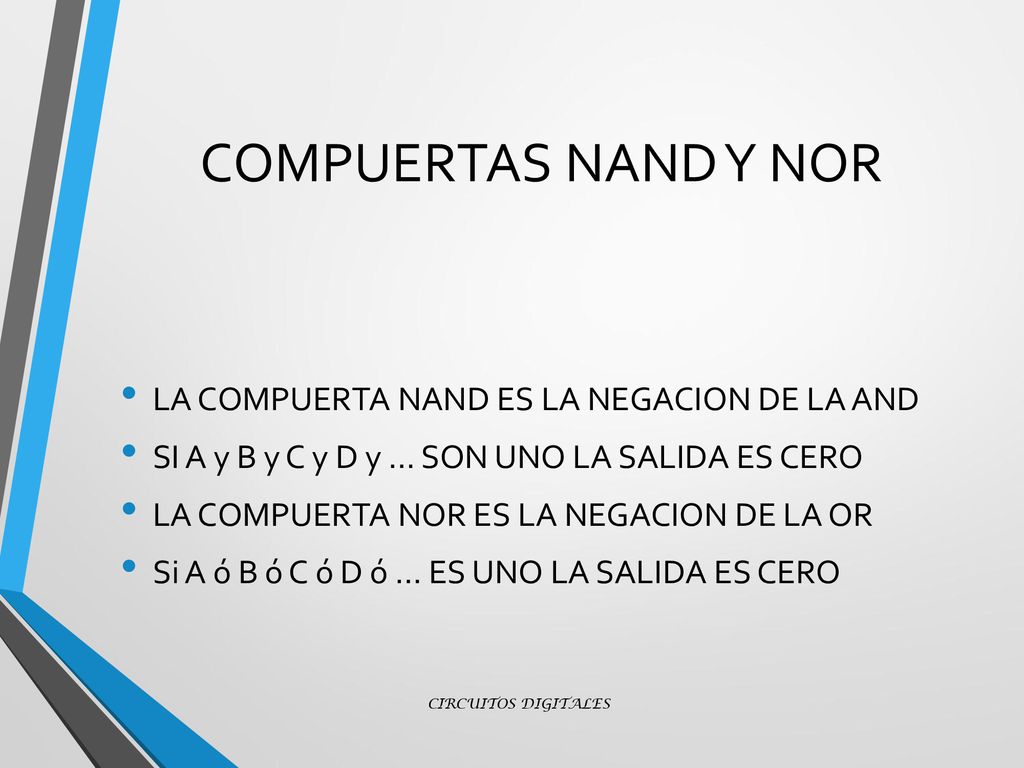

9 COMPUERTAS NAND Y NOR LA COMPUERTA NAND ES LA NEGACION DE LA AND
SI A y B y C y D y … SON UNO LA SALIDA ES CERO LA COMPUERTA NOR ES LA NEGACION DE LA OR Si A ó B ó C ó D ó … ES UNO LA SALIDA ES CERO CIRCUITOS DIGITALES

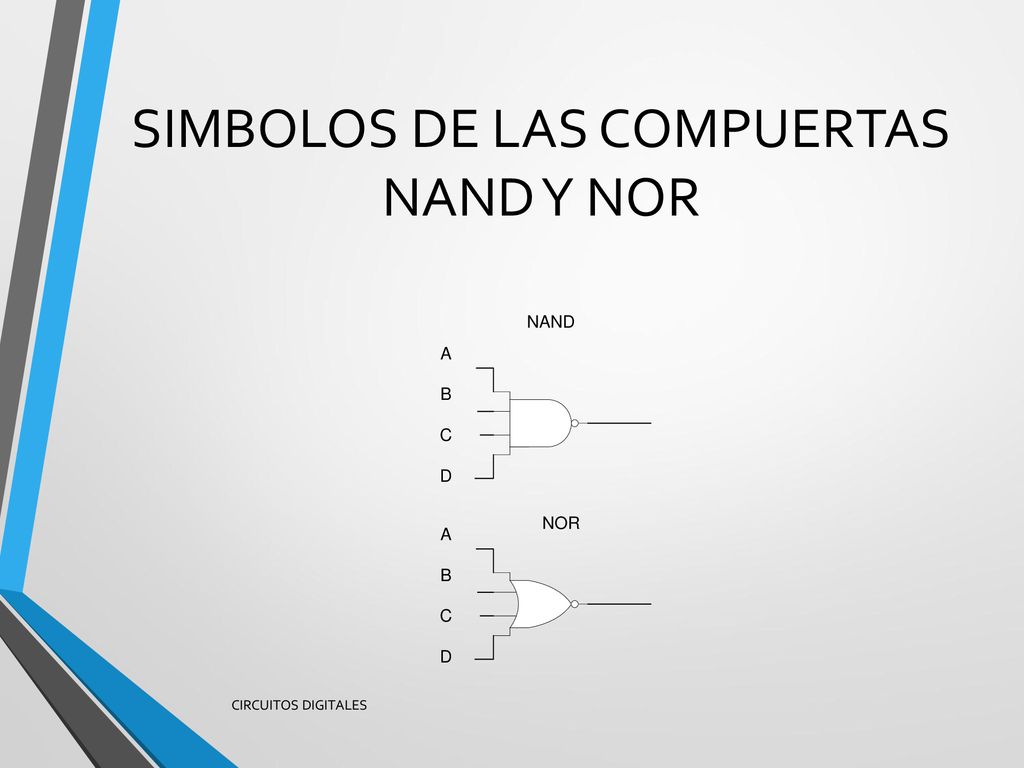

10 SIMBOLOS DE LAS COMPUERTAS NAND Y NOR
CIRCUITOS DIGITALES

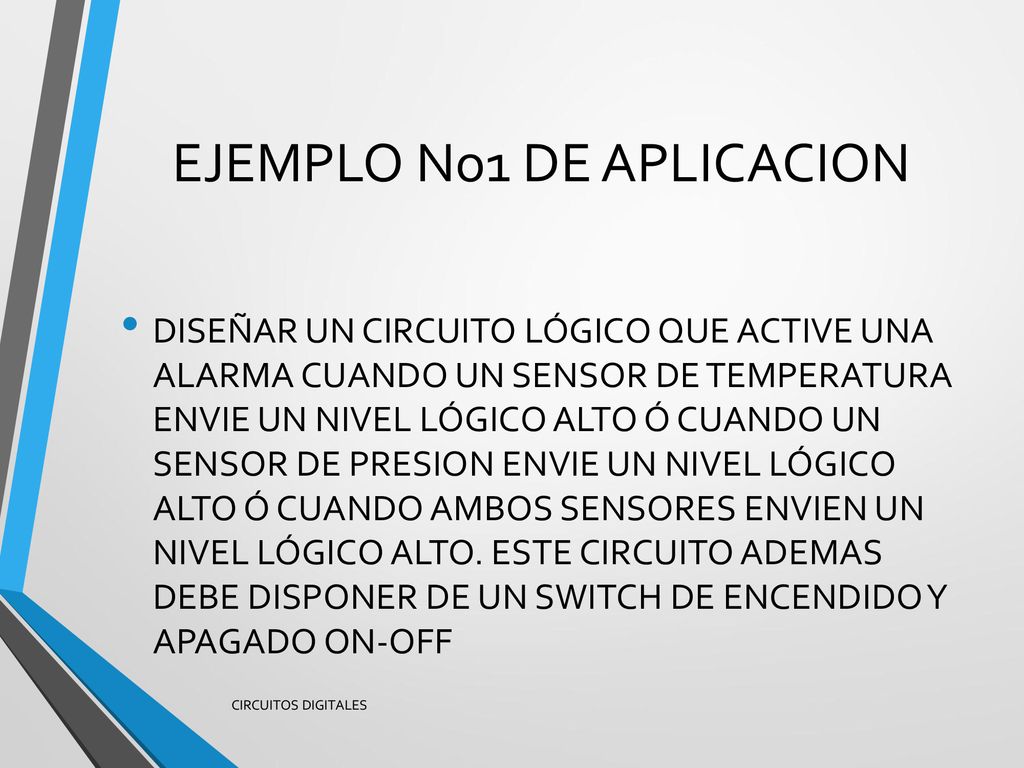

11 EJEMPLO No1 DE APLICACION
DISEÑAR UN CIRCUITO LÓGICO QUE ACTIVE UNA ALARMA CUANDO UN SENSOR DE TEMPERATURA ENVIE UN NIVEL LÓGICO ALTO Ó CUANDO UN SENSOR DE PRESION ENVIE UN NIVEL LÓGICO ALTO Ó CUANDO AMBOS SENSORES ENVIEN UN NIVEL LÓGICO ALTO. ESTE CIRCUITO ADEMAS DEBE DISPONER DE UN SWITCH DE ENCENDIDO Y APAGADO ON-OFF CIRCUITOS DIGITALES

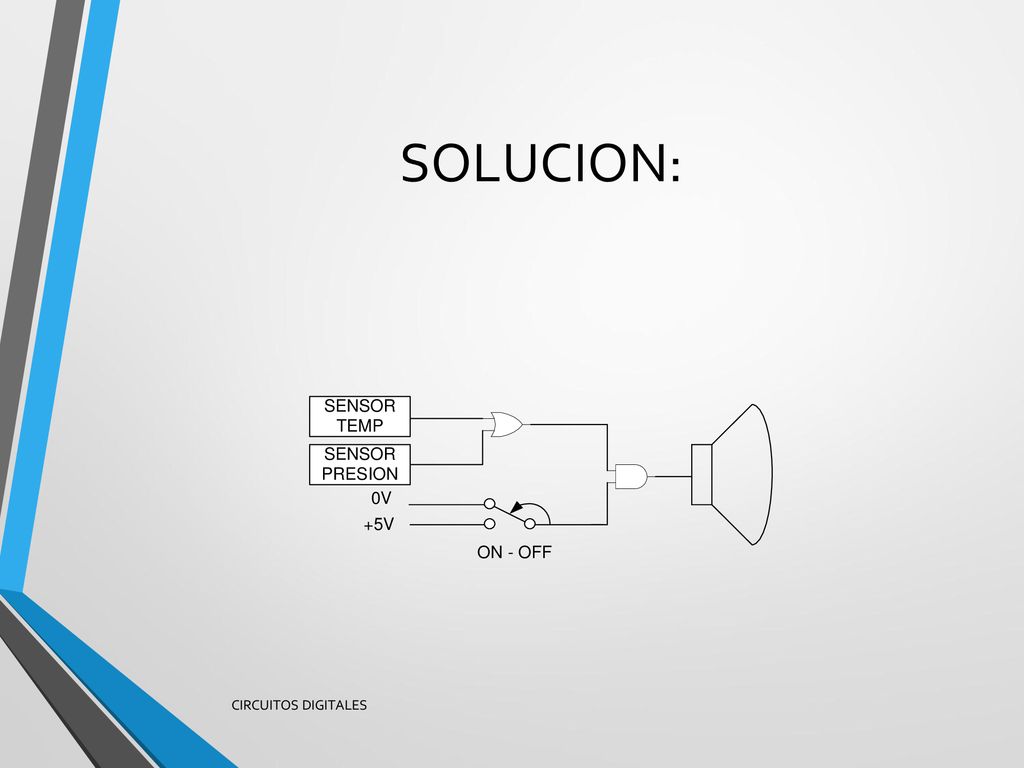

12 SOLUCION: CIRCUITOS DIGITALES

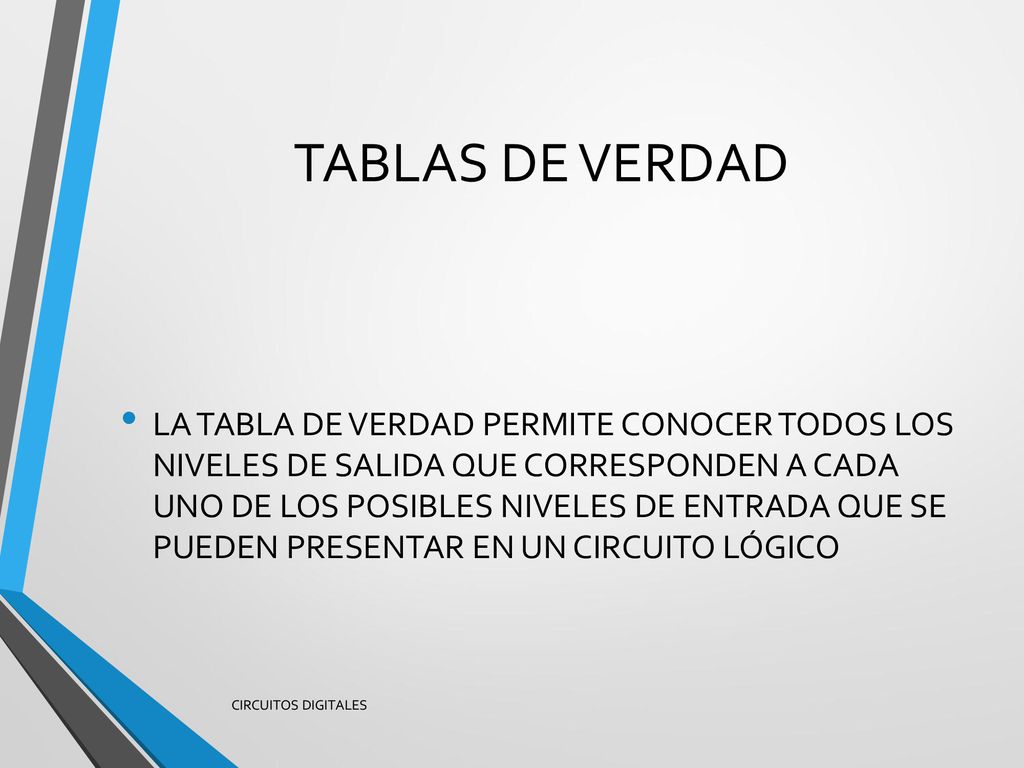

13 TABLAS DE VERDAD LA TABLA DE VERDAD PERMITE CONOCER TODOS LOS NIVELES DE SALIDA QUE CORRESPONDEN A CADA UNO DE LOS POSIBLES NIVELES DE ENTRADA QUE SE PUEDEN PRESENTAR EN UN CIRCUITO LÓGICO CIRCUITOS DIGITALES

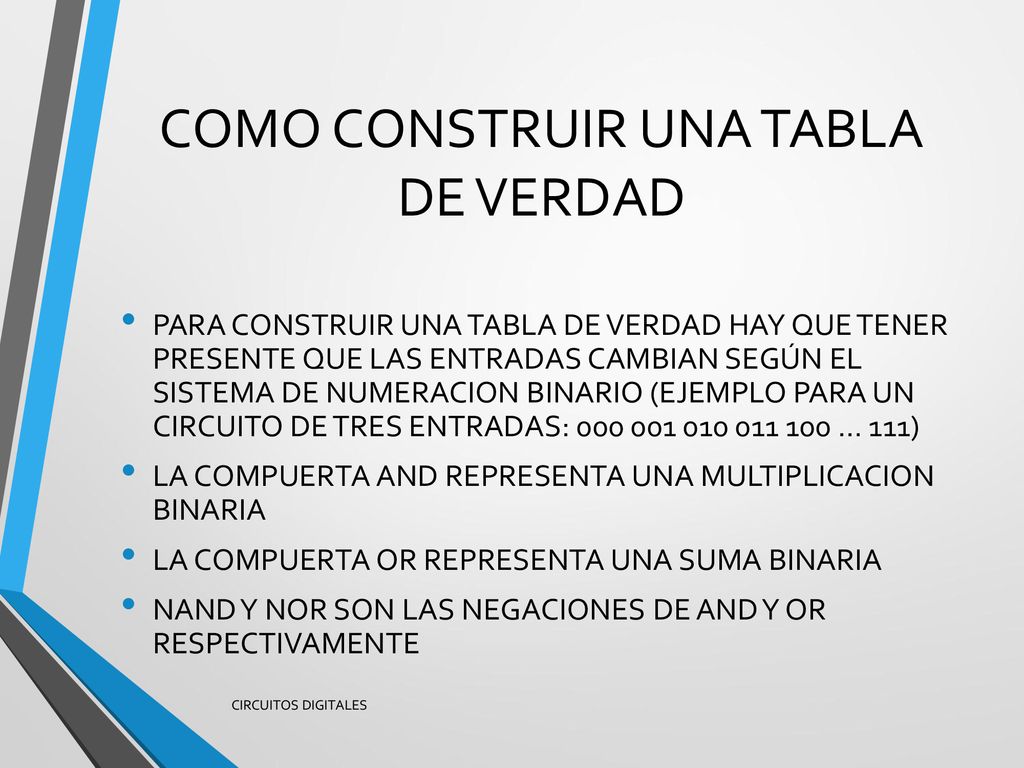

14 COMO CONSTRUIR UNA TABLA DE VERDAD
PARA CONSTRUIR UNA TABLA DE VERDAD HAY QUE TENER PRESENTE QUE LAS ENTRADAS CAMBIAN SEGÚN EL SISTEMA DE NUMERACION BINARIO (EJEMPLO PARA UN CIRCUITO DE TRES ENTRADAS: … 111) LA COMPUERTA AND REPRESENTA UNA MULTIPLICACION BINARIA LA COMPUERTA OR REPRESENTA UNA SUMA BINARIA NAND Y NOR SON LAS NEGACIONES DE AND Y OR RESPECTIVAMENTE CIRCUITOS DIGITALES

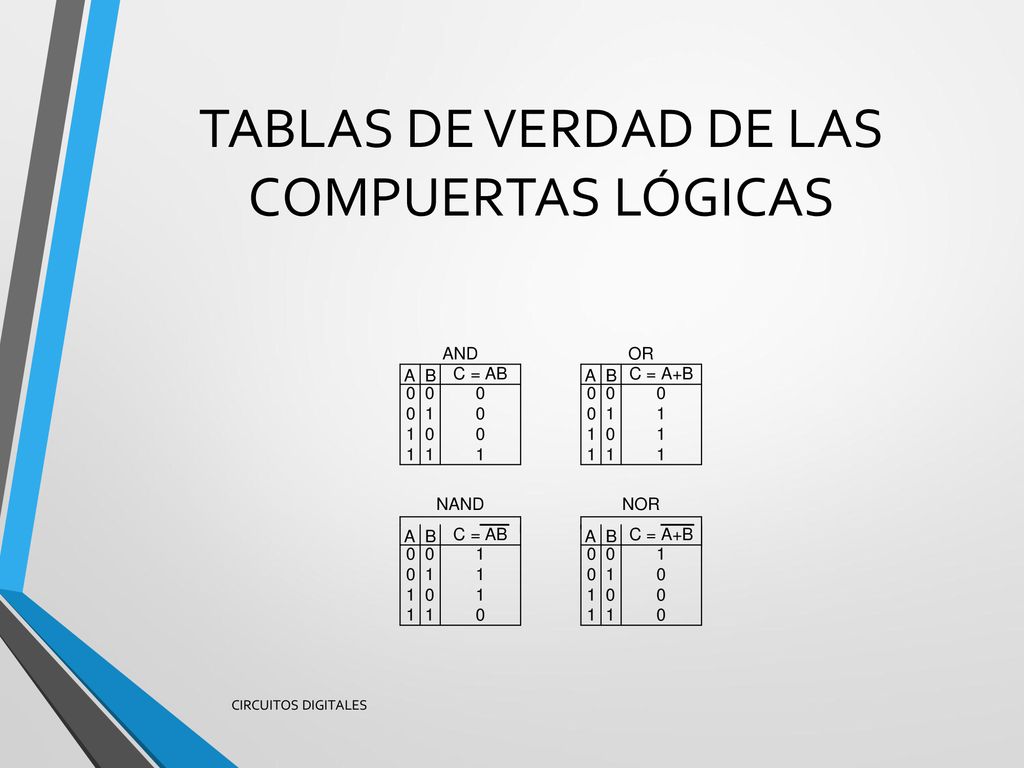

15 TABLAS DE VERDAD DE LAS COMPUERTAS LÓGICAS
CIRCUITOS DIGITALES

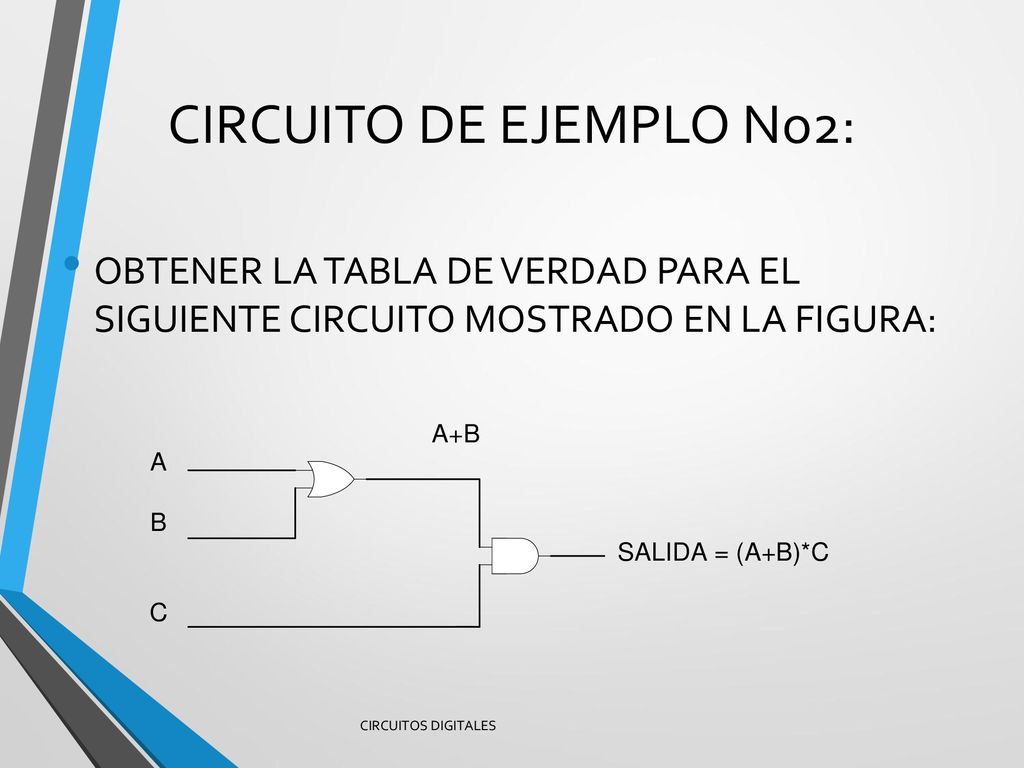

16 CIRCUITO DE EJEMPLO No2:
OBTENER LA TABLA DE VERDAD PARA EL SIGUIENTE CIRCUITO MOSTRADO EN LA FIGURA: CIRCUITOS DIGITALES

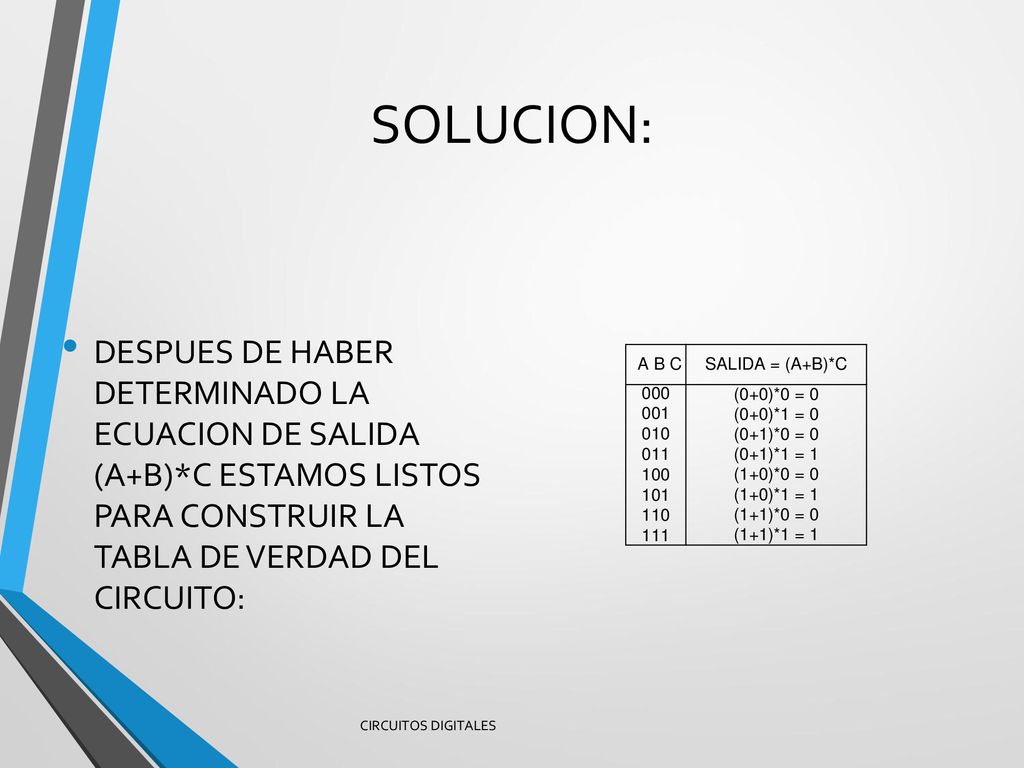

17 SOLUCION: DESPUES DE HABER DETERMINADO LA ECUACION DE SALIDA (A+B)*C ESTAMOS LISTOS PARA CONSTRUIR LA TABLA DE VERDAD DEL CIRCUITO: CIRCUITOS DIGITALES

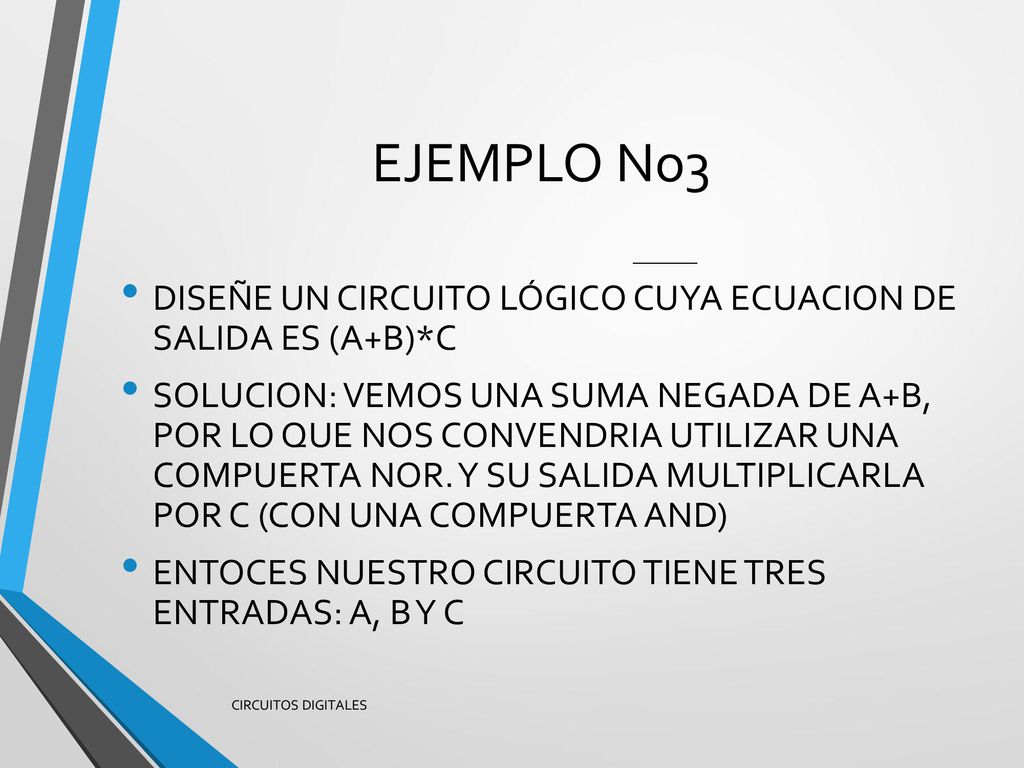

18 EJEMPLO No3 DISEÑE UN CIRCUITO LÓGICO CUYA ECUACION DE SALIDA ES (A+B)*C SOLUCION: VEMOS UNA SUMA NEGADA DE A+B, POR LO QUE NOS CONVENDRIA UTILIZAR UNA COMPUERTA NOR. Y SU SALIDA MULTIPLICARLA POR C (CON UNA COMPUERTA AND) ENTOCES NUESTRO CIRCUITO TIENE TRES ENTRADAS: A, B Y C CIRCUITOS DIGITALES

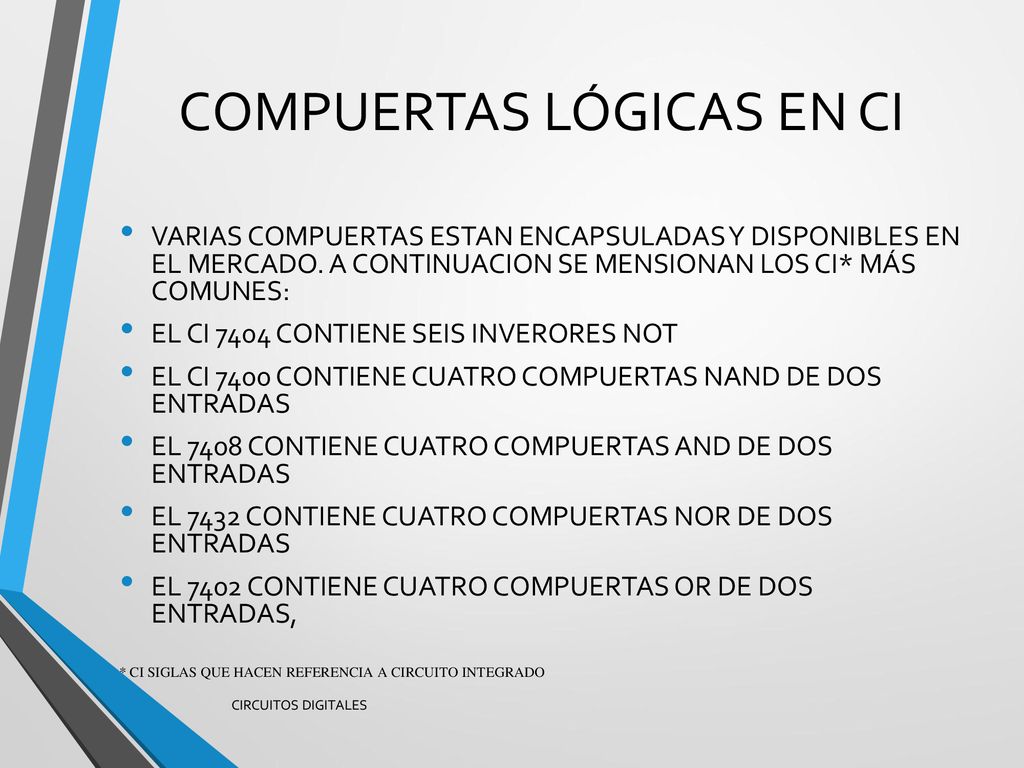

19 COMPUERTAS LÓGICAS EN CI
VARIAS COMPUERTAS ESTAN ENCAPSULADAS Y DISPONIBLES EN EL MERCADO. A CONTINUACION SE MENSIONAN LOS CI* MÁS COMUNES: EL CI 7404 CONTIENE SEIS INVERORES NOT EL CI 7400 CONTIENE CUATRO COMPUERTAS NAND DE DOS ENTRADAS EL 7408 CONTIENE CUATRO COMPUERTAS AND DE DOS ENTRADAS EL 7432 CONTIENE CUATRO COMPUERTAS NOR DE DOS ENTRADAS EL 7402 CONTIENE CUATRO COMPUERTAS OR DE DOS ENTRADAS, * CI SIGLAS QUE HACEN REFERENCIA A CIRCUITO INTEGRADO CIRCUITOS DIGITALES

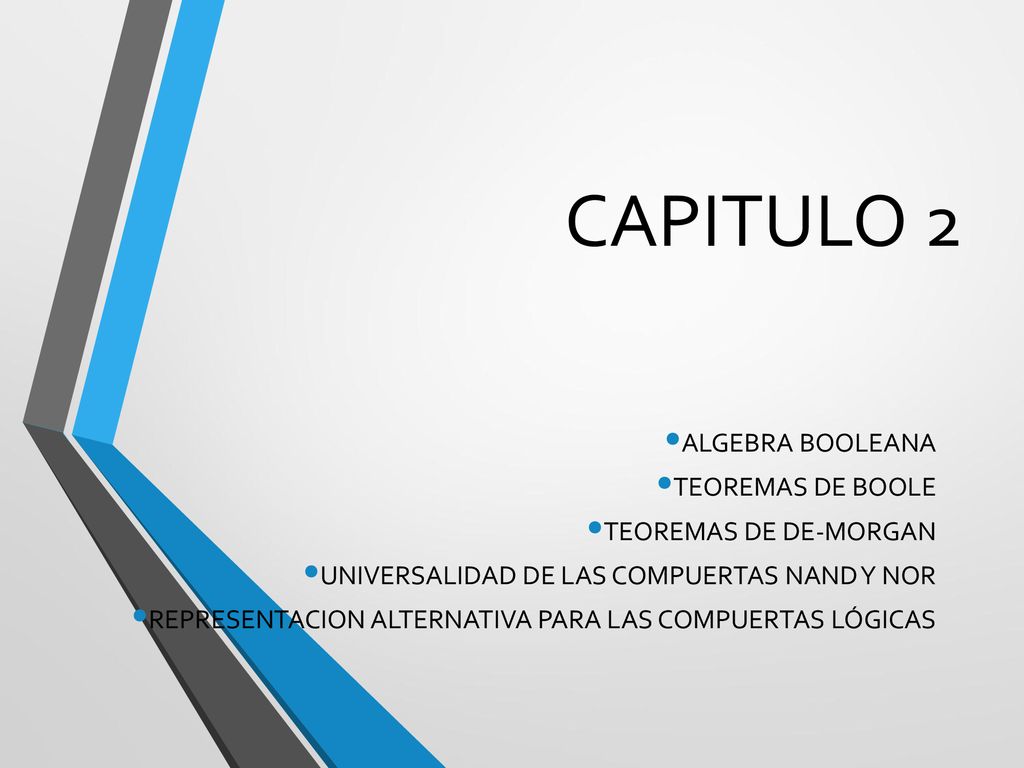

20 CAPITULO 2 ALGEBRA BOOLEANA TEOREMAS DE BOOLE TEOREMAS DE DE-MORGAN
UNIVERSALIDAD DE LAS COMPUERTAS NAND Y NOR REPRESENTACION ALTERNATIVA PARA LAS COMPUERTAS LÓGICAS

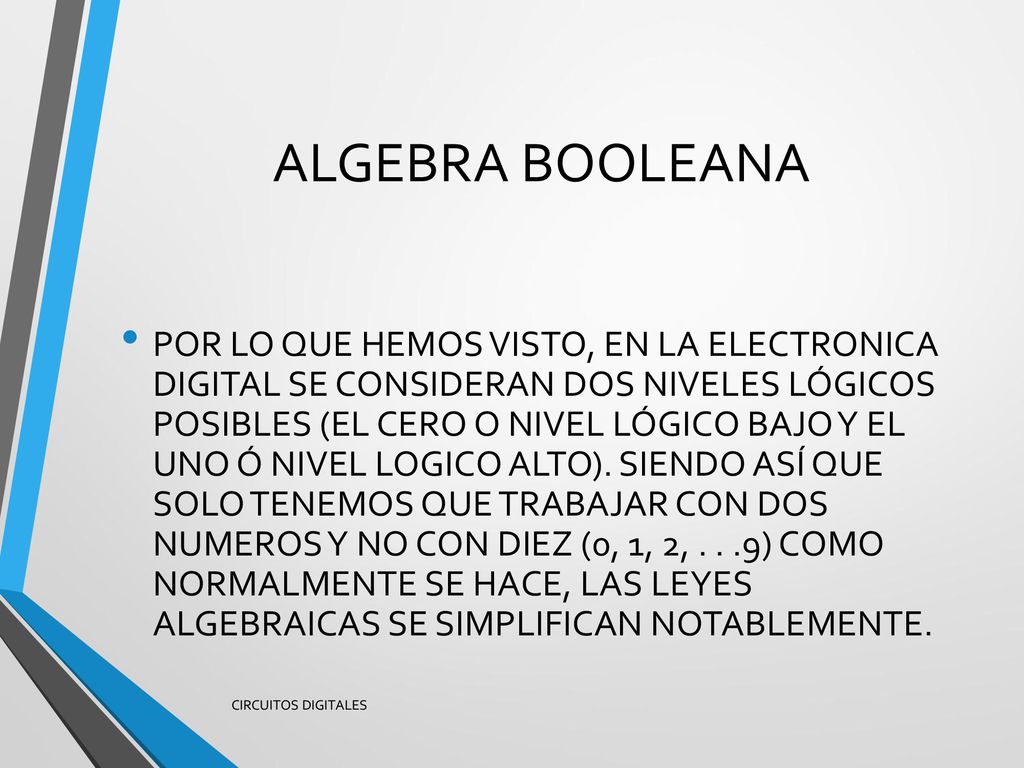

21 ALGEBRA BOOLEANA POR LO QUE HEMOS VISTO, EN LA ELECTRONICA DIGITAL SE CONSIDERAN DOS NIVELES LÓGICOS POSIBLES (EL CERO O NIVEL LÓGICO BAJO Y EL UNO Ó NIVEL LOGICO ALTO). SIENDO ASÍ QUE SOLO TENEMOS QUE TRABAJAR CON DOS NUMEROS Y NO CON DIEZ (0, 1, 2, ) COMO NORMALMENTE SE HACE, LAS LEYES ALGEBRAICAS SE SIMPLIFICAN NOTABLEMENTE. CIRCUITOS DIGITALES

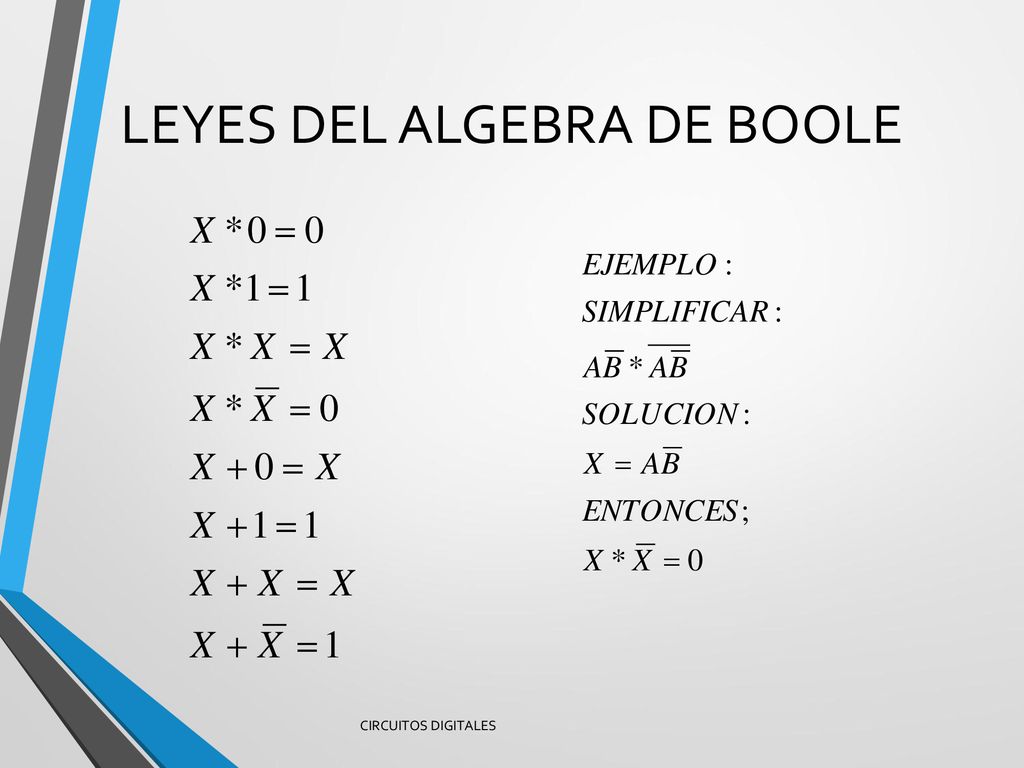

22 LEYES DEL ALGEBRA DE BOOLE
CIRCUITOS DIGITALES

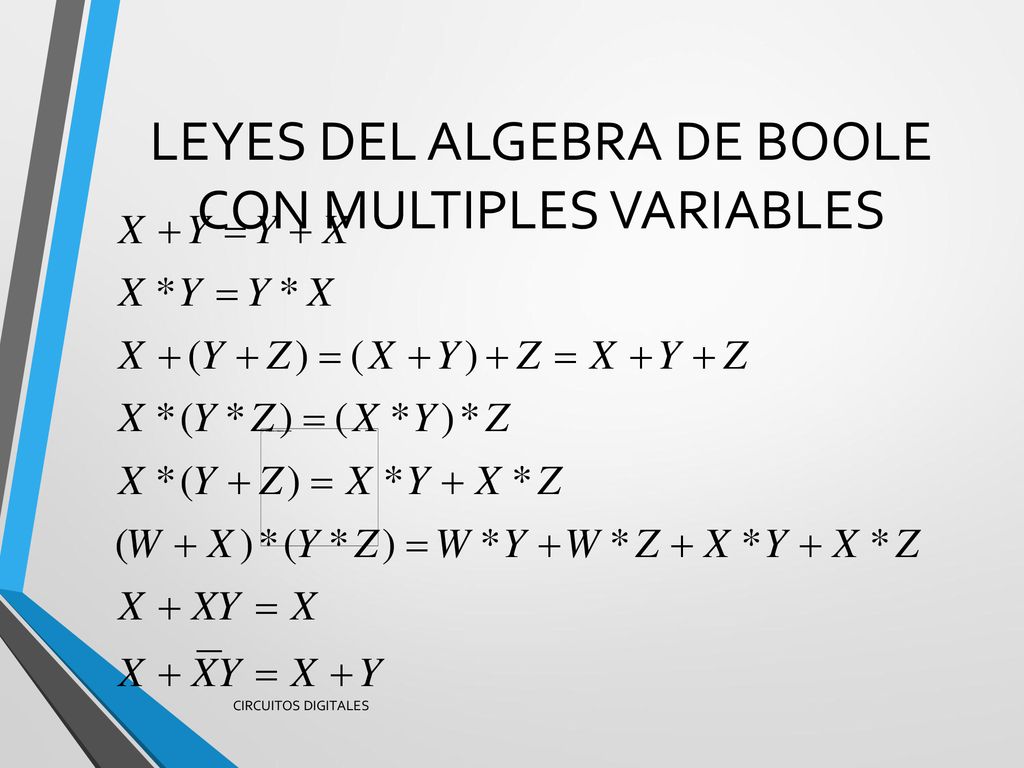

23 LEYES DEL ALGEBRA DE BOOLE CON MULTIPLES VARIABLES
CIRCUITOS DIGITALES

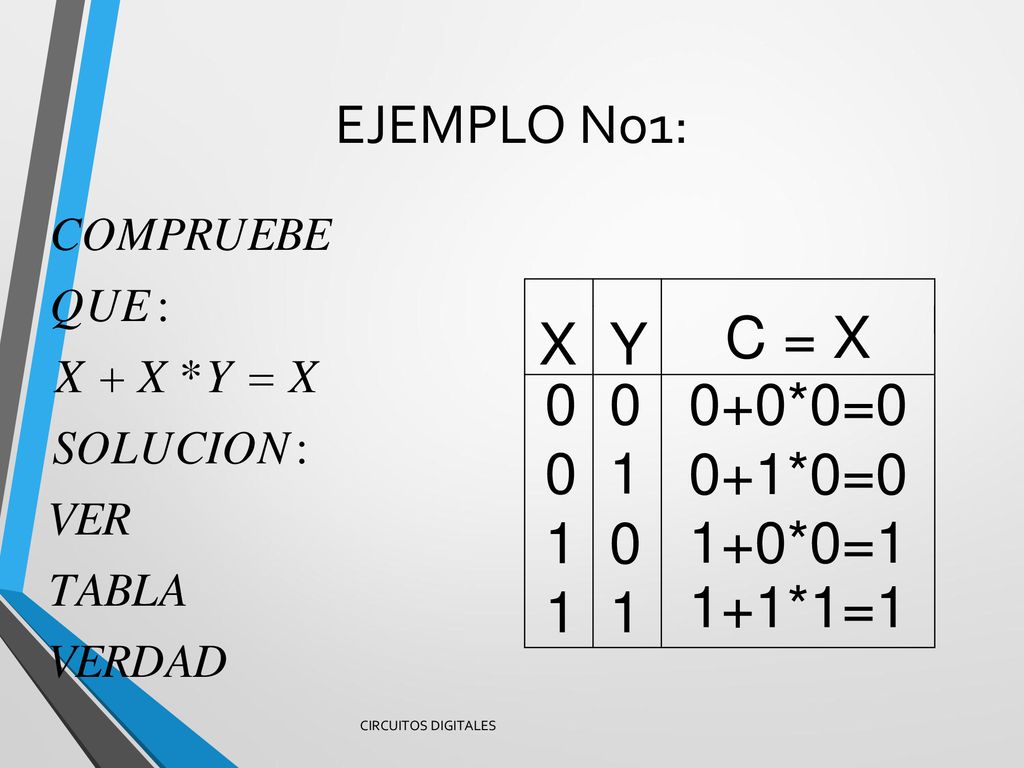

24 EJEMPLO No1: CIRCUITOS DIGITALES

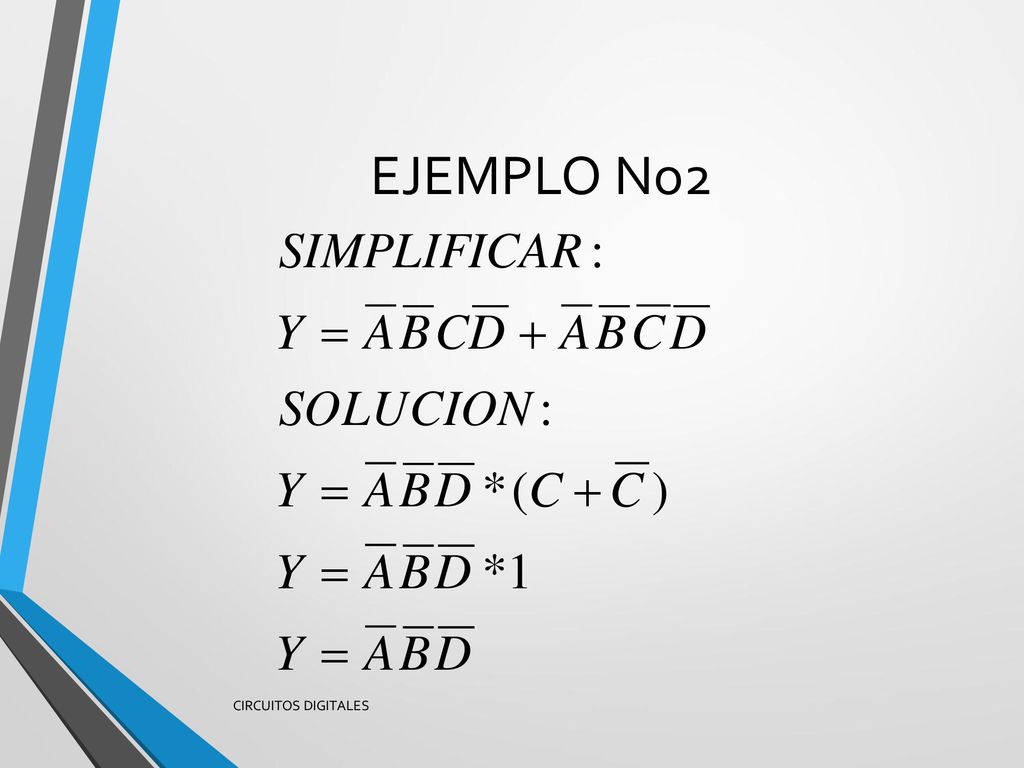

25 EJEMPLO No2 CIRCUITOS DIGITALES

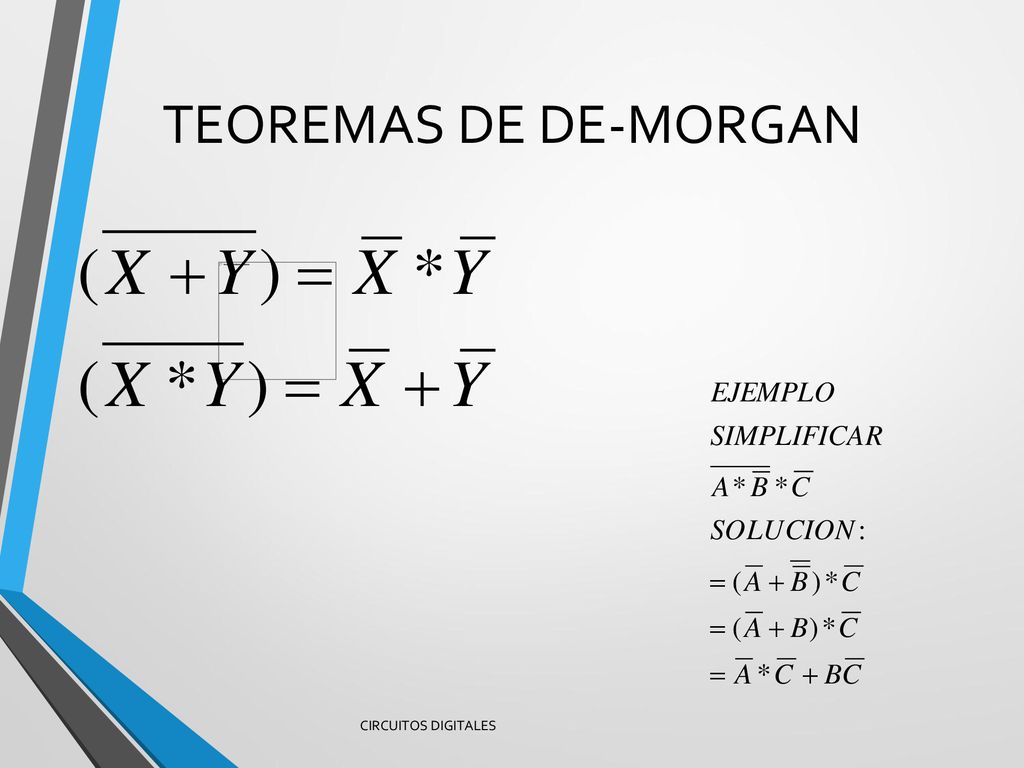

26 TEOREMAS DE DE-MORGAN CIRCUITOS DIGITALES

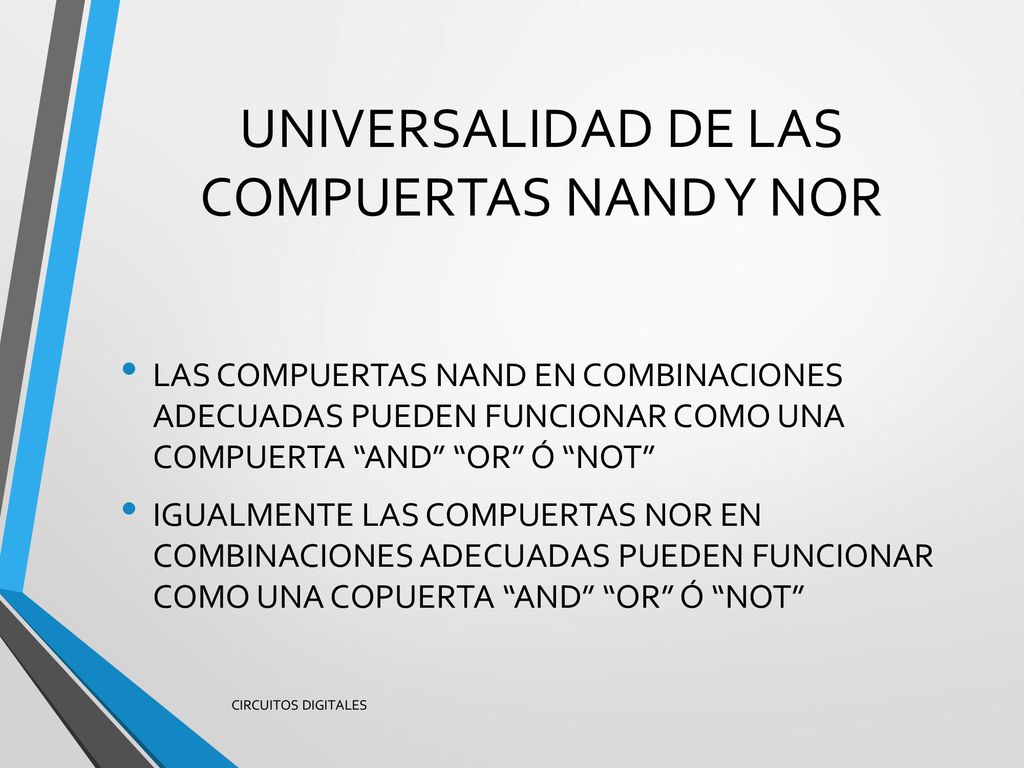

27 UNIVERSALIDAD DE LAS COMPUERTAS NAND Y NOR
LAS COMPUERTAS NAND EN COMBINACIONES ADECUADAS PUEDEN FUNCIONAR COMO UNA COMPUERTA “AND” “OR” Ó “NOT” IGUALMENTE LAS COMPUERTAS NOR EN COMBINACIONES ADECUADAS PUEDEN FUNCIONAR COMO UNA COPUERTA “AND” “OR” Ó “NOT” CIRCUITOS DIGITALES

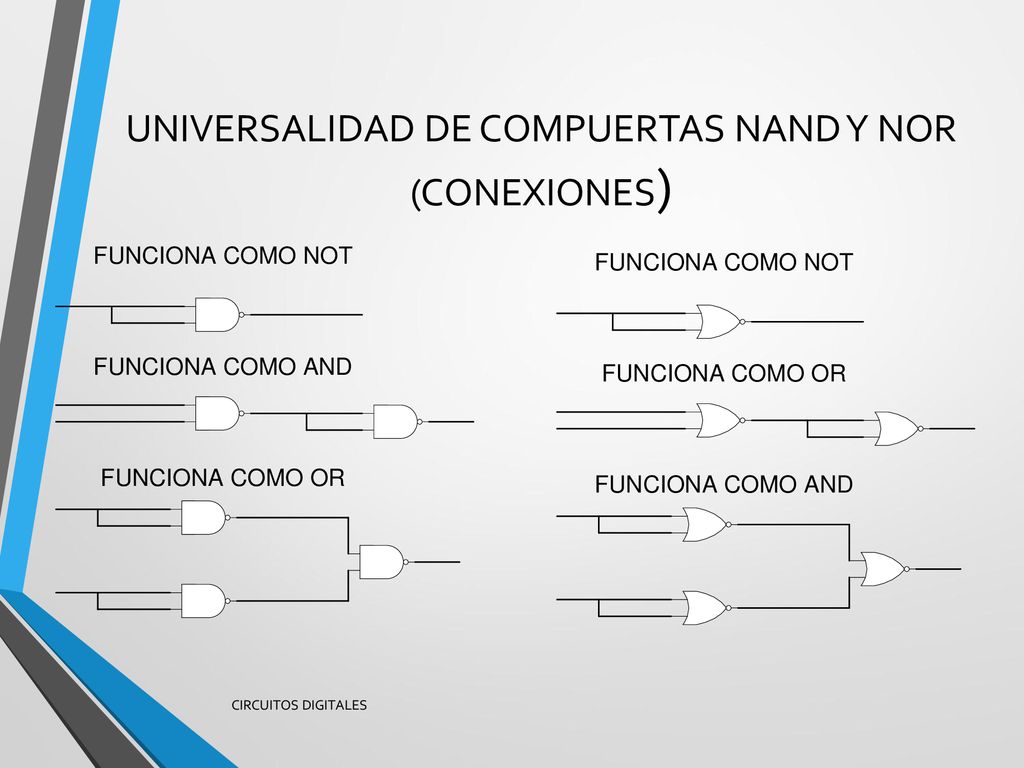

28 UNIVERSALIDAD DE COMPUERTAS NAND Y NOR (CONEXIONES)
CIRCUITOS DIGITALES

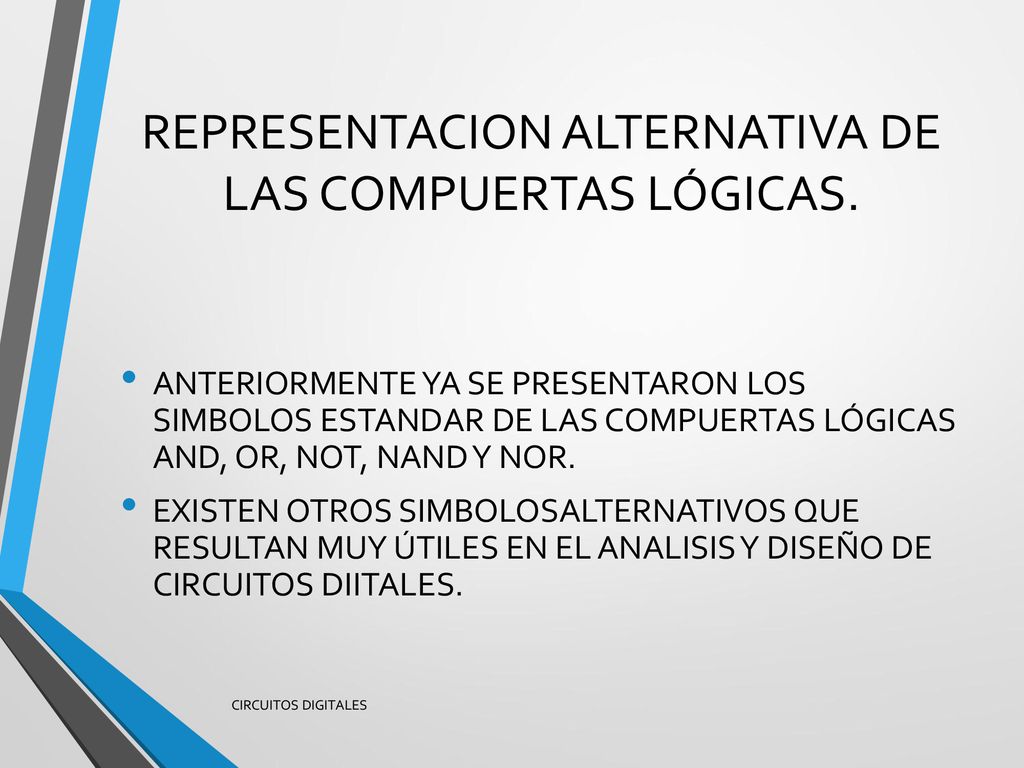

29 REPRESENTACION ALTERNATIVA DE LAS COMPUERTAS LÓGICAS.
ANTERIORMENTE YA SE PRESENTARON LOS SIMBOLOS ESTANDAR DE LAS COMPUERTAS LÓGICAS AND, OR, NOT, NAND Y NOR. EXISTEN OTROS SIMBOLOSALTERNATIVOS QUE RESULTAN MUY ÚTILES EN EL ANALISIS Y DISEÑO DE CIRCUITOS DIITALES. CIRCUITOS DIGITALES

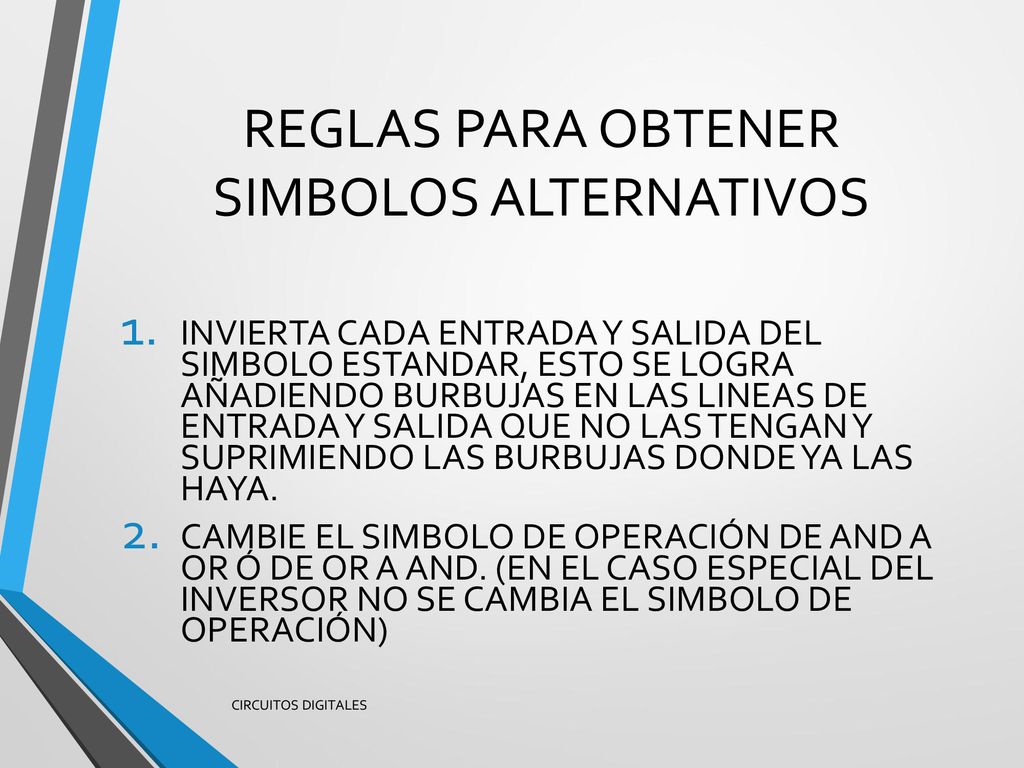

30 REGLAS PARA OBTENER SIMBOLOS ALTERNATIVOS
INVIERTA CADA ENTRADA Y SALIDA DEL SIMBOLO ESTANDAR, ESTO SE LOGRA AÑADIENDO BURBUJAS EN LAS LINEAS DE ENTRADA Y SALIDA QUE NO LAS TENGAN Y SUPRIMIENDO LAS BURBUJAS DONDE YA LAS HAYA. CAMBIE EL SIMBOLO DE OPERACIÓN DE AND A OR Ó DE OR A AND. (EN EL CASO ESPECIAL DEL INVERSOR NO SE CAMBIA EL SIMBOLO DE OPERACIÓN) CIRCUITOS DIGITALES

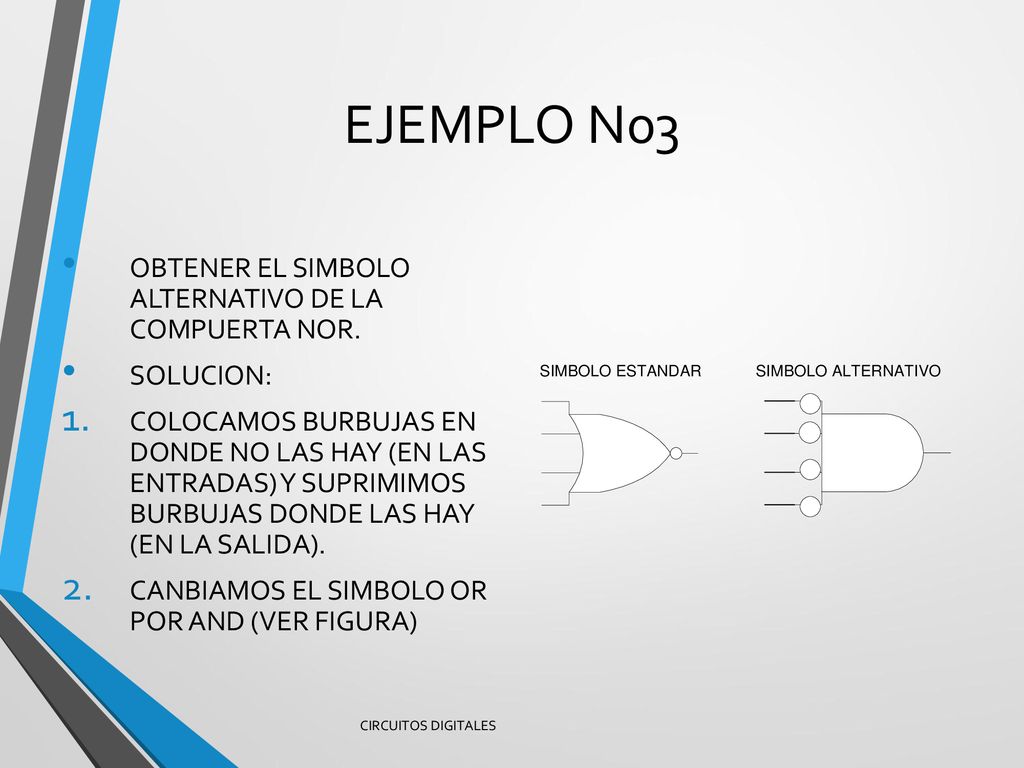

31 EJEMPLO N03 OBTENER EL SIMBOLO ALTERNATIVO DE LA COMPUERTA NOR.
SOLUCION: COLOCAMOS BURBUJAS EN DONDE NO LAS HAY (EN LAS ENTRADAS) Y SUPRIMIMOS BURBUJAS DONDE LAS HAY (EN LA SALIDA). CANBIAMOS EL SIMBOLO OR POR AND (VER FIGURA) CIRCUITOS DIGITALES

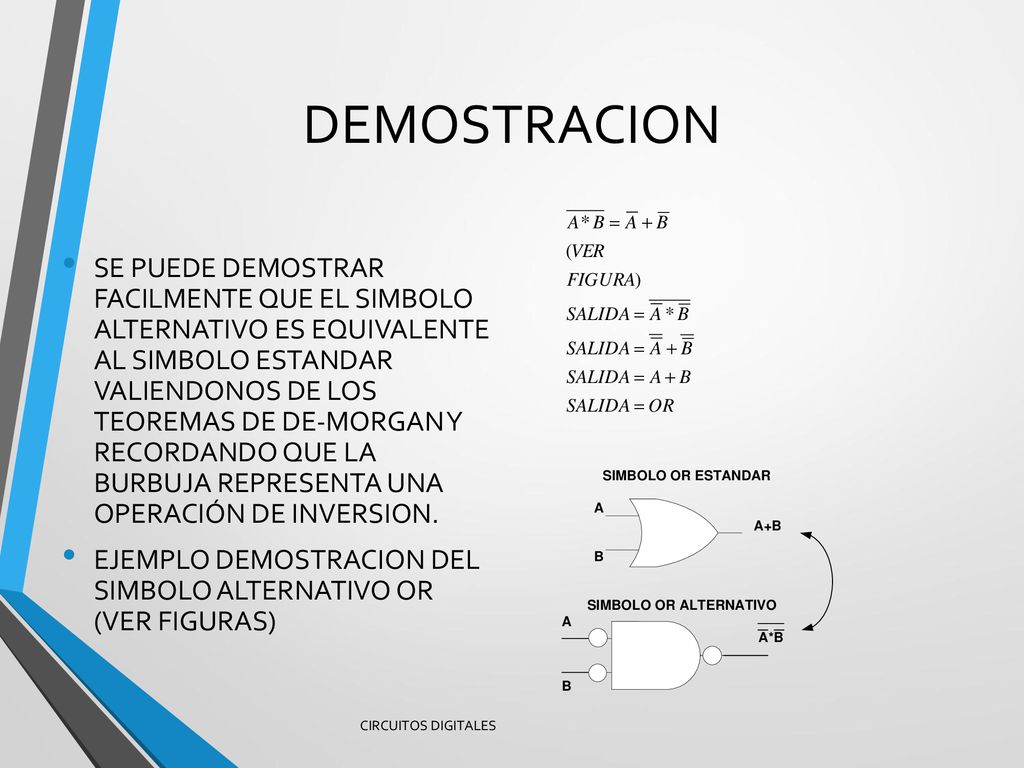

32 DEMOSTRACION SE PUEDE DEMOSTRAR FACILMENTE QUE EL SIMBOLO ALTERNATIVO ES EQUIVALENTE AL SIMBOLO ESTANDAR VALIENDONOS DE LOS TEOREMAS DE DE-MORGAN Y RECORDANDO QUE LA BURBUJA REPRESENTA UNA OPERACIÓN DE INVERSION. EJEMPLO DEMOSTRACION DEL SIMBOLO ALTERNATIVO OR (VER FIGURAS) CIRCUITOS DIGITALES

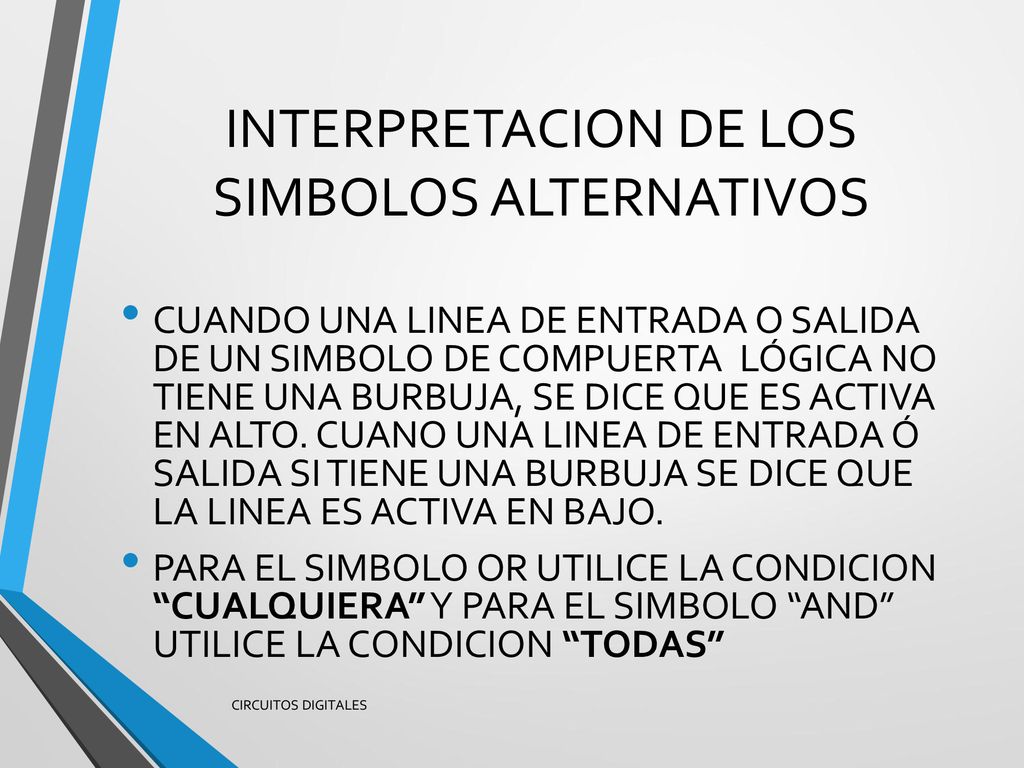

33 INTERPRETACION DE LOS SIMBOLOS ALTERNATIVOS
CUANDO UNA LINEA DE ENTRADA O SALIDA DE UN SIMBOLO DE COMPUERTA LÓGICA NO TIENE UNA BURBUJA, SE DICE QUE ES ACTIVA EN ALTO. CUANO UNA LINEA DE ENTRADA Ó SALIDA SI TIENE UNA BURBUJA SE DICE QUE LA LINEA ES ACTIVA EN BAJO. PARA EL SIMBOLO OR UTILICE LA CONDICION “CUALQUIERA” Y PARA EL SIMBOLO “AND” UTILICE LA CONDICION “TODAS” CIRCUITOS DIGITALES

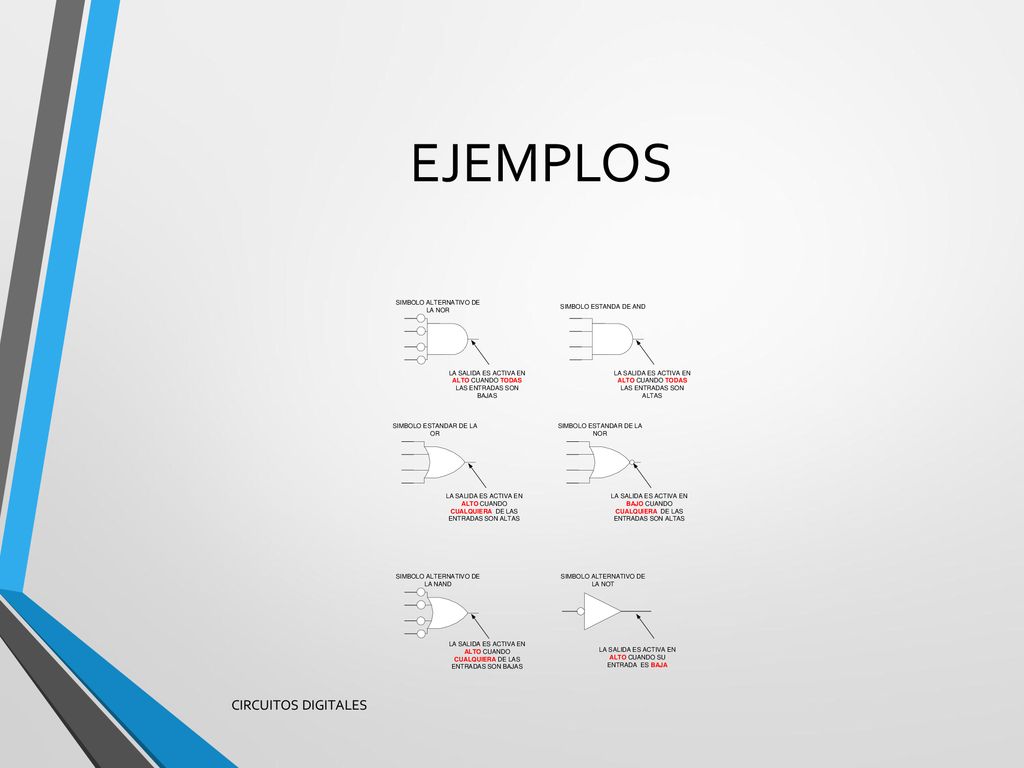

34 EJEMPLOS CIRCUITOS DIGITALES

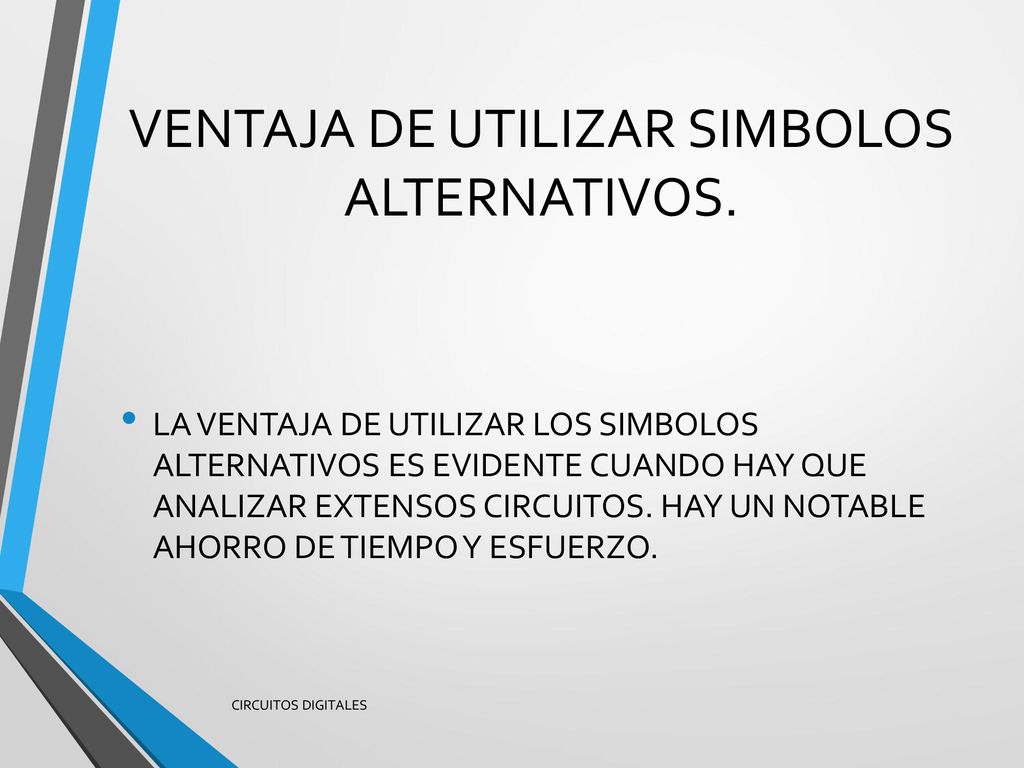

35 VENTAJA DE UTILIZAR SIMBOLOS ALTERNATIVOS.
LA VENTAJA DE UTILIZAR LOS SIMBOLOS ALTERNATIVOS ES EVIDENTE CUANDO HAY QUE ANALIZAR EXTENSOS CIRCUITOS. HAY UN NOTABLE AHORRO DE TIEMPO Y ESFUERZO. CIRCUITOS DIGITALES

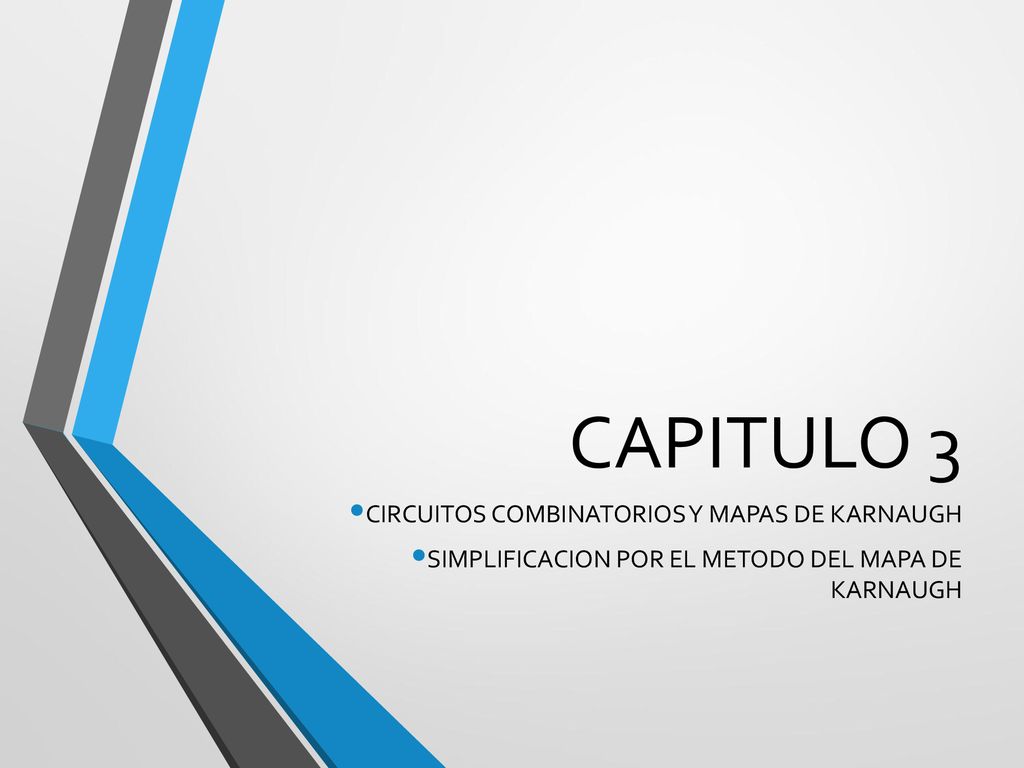

36 CAPITULO 3 CIRCUITOS COMBINATORIOS Y MAPAS DE KARNAUGH
SIMPLIFICACION POR EL METODO DEL MAPA DE KARNAUGH

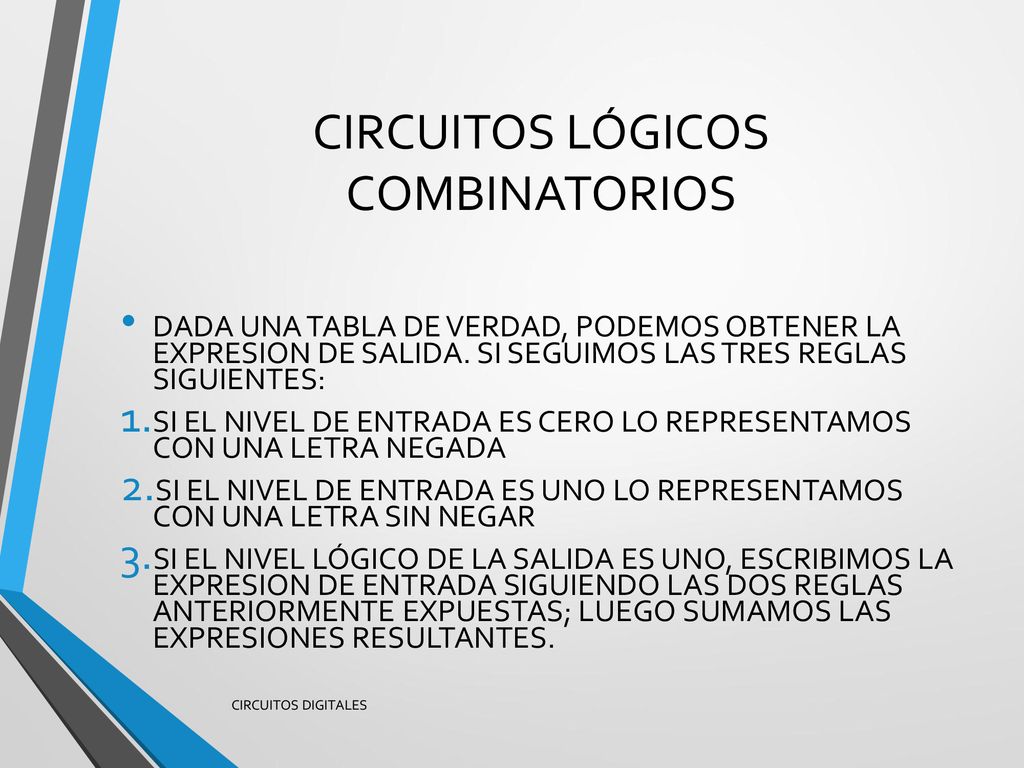

37 CIRCUITOS LÓGICOS COMBINATORIOS
DADA UNA TABLA DE VERDAD, PODEMOS OBTENER LA EXPRESION DE SALIDA. SI SEGUIMOS LAS TRES REGLAS SIGUIENTES: SI EL NIVEL DE ENTRADA ES CERO LO REPRESENTAMOS CON UNA LETRA NEGADA SI EL NIVEL DE ENTRADA ES UNO LO REPRESENTAMOS CON UNA LETRA SIN NEGAR SI EL NIVEL LÓGICO DE LA SALIDA ES UNO, ESCRIBIMOS LA EXPRESION DE ENTRADA SIGUIENDO LAS DOS REGLAS ANTERIORMENTE EXPUESTAS; LUEGO SUMAMOS LAS EXPRESIONES RESULTANTES. CIRCUITOS DIGITALES

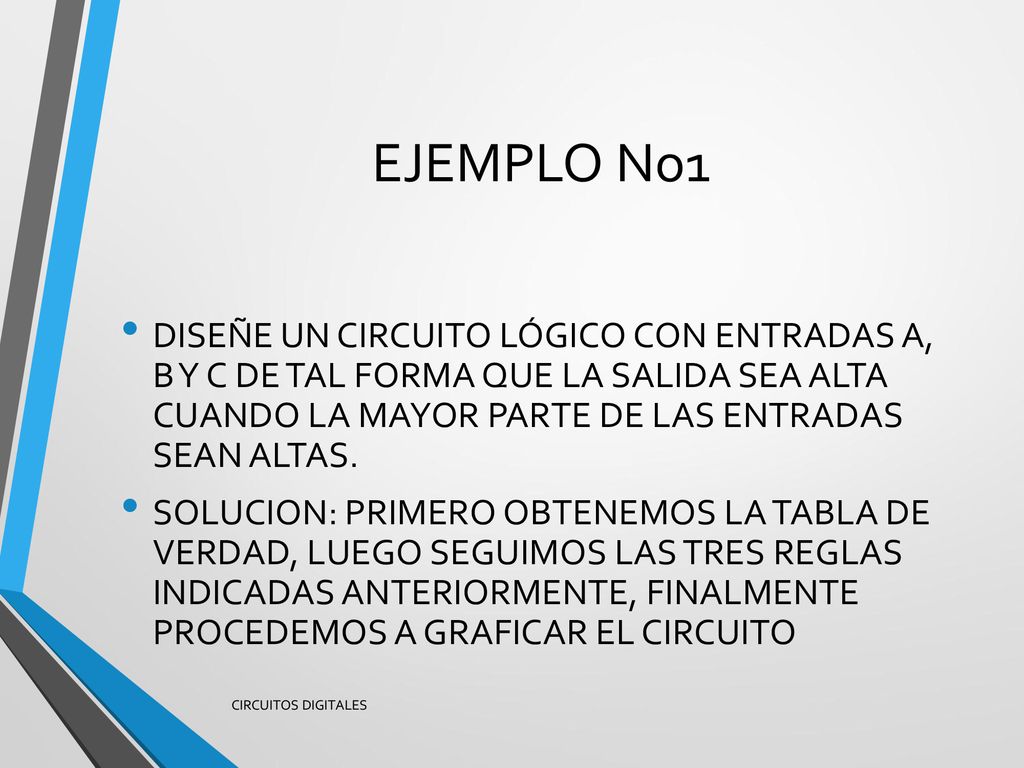

38 EJEMPLO No1 DISEÑE UN CIRCUITO LÓGICO CON ENTRADAS A, B Y C DE TAL FORMA QUE LA SALIDA SEA ALTA CUANDO LA MAYOR PARTE DE LAS ENTRADAS SEAN ALTAS. SOLUCION: PRIMERO OBTENEMOS LA TABLA DE VERDAD, LUEGO SEGUIMOS LAS TRES REGLAS INDICADAS ANTERIORMENTE, FINALMENTE PROCEDEMOS A GRAFICAR EL CIRCUITO CIRCUITOS DIGITALES

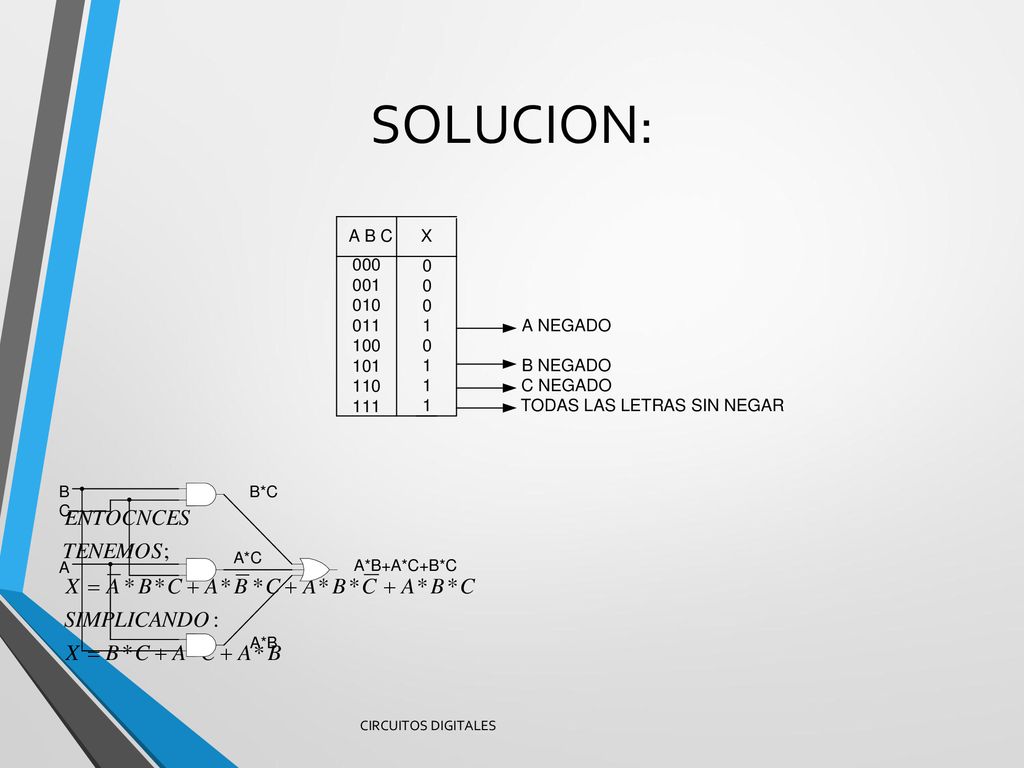

39 SOLUCION: CIRCUITOS DIGITALES

40 MAPA DE KARNAUGH ES UN METODO GRAFICO PARA SIMPLIFICAR UNA ECUACION LÓGICA O PARA CONVERTIR UNA TABLA DE VERDAD A SU CIRCUITO LÓGICO CORRESPONDIENTE. EL EMPLEO PRACTICO DEL MAPA DE KARNAUGH SE LIMITA A CIRCUITOS DE HASTA CUATRO ENTRADAS CON CINCO O MÁS ENTRADAS ESTE METODO SE VUELVE MUY COMPLICADO, ESE TIPO DE CIRCUITOS SE RESUELVEN MEJOR CON UN PROGRAMA DE COMPUTADORA. CIRCUITOS DIGITALES

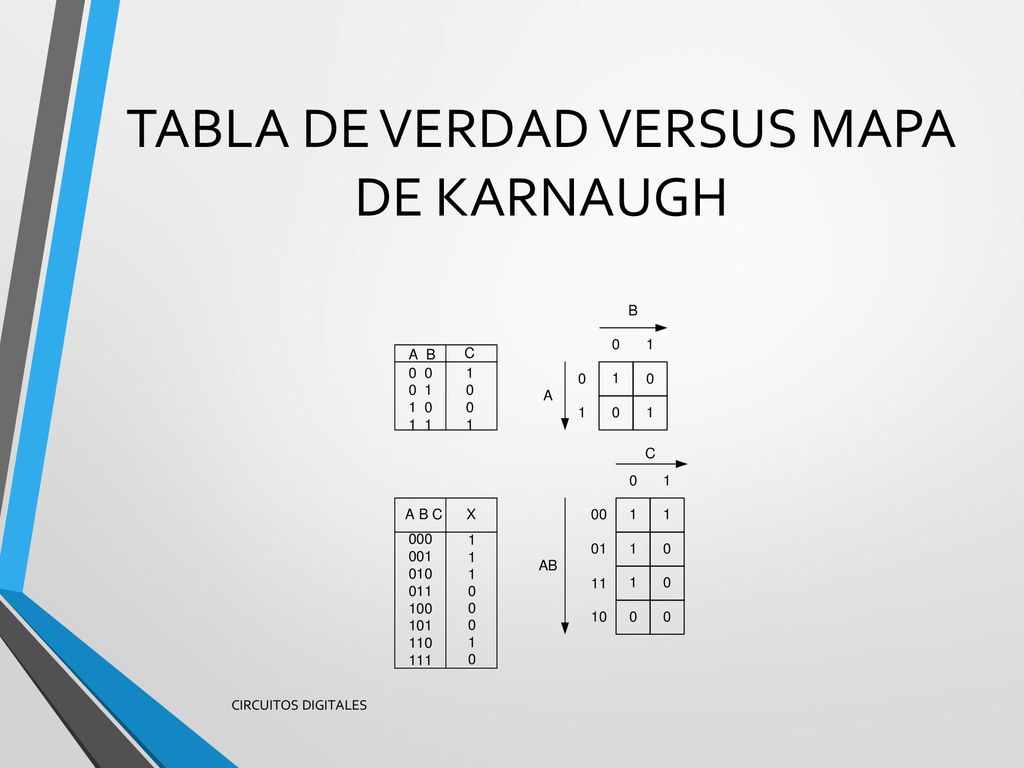

41 TABLA DE VERDAD VERSUS MAPA DE KARNAUGH
CIRCUITOS DIGITALES

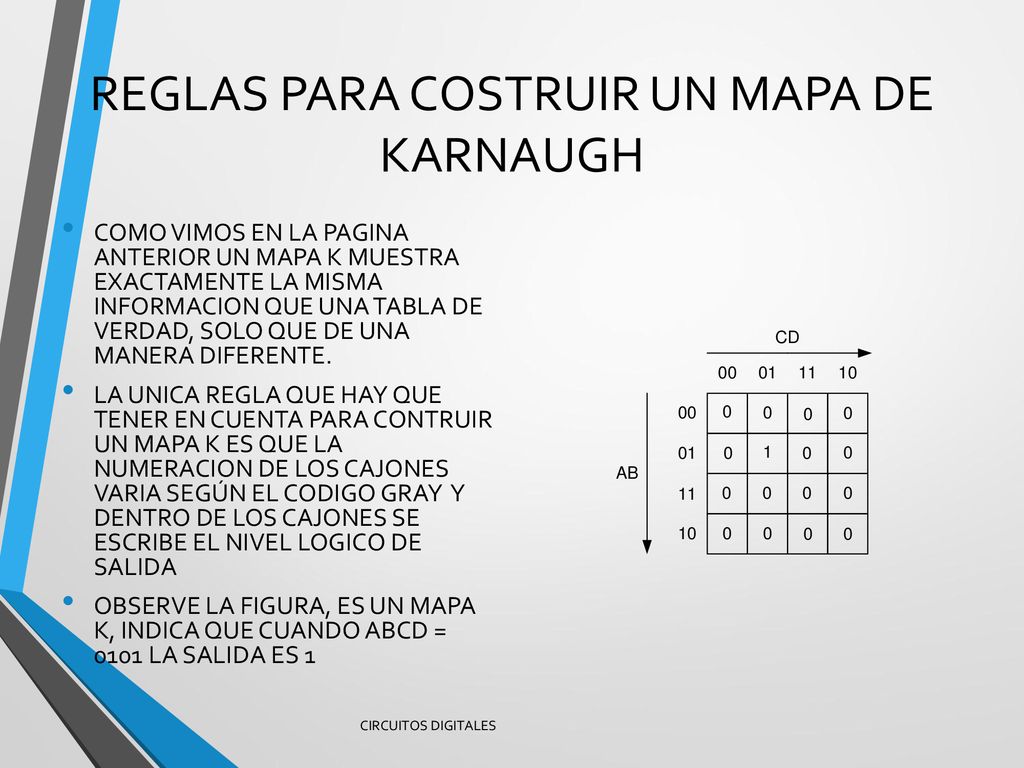

42 REGLAS PARA COSTRUIR UN MAPA DE KARNAUGH
COMO VIMOS EN LA PAGINA ANTERIOR UN MAPA K MUESTRA EXACTAMENTE LA MISMA INFORMACION QUE UNA TABLA DE VERDAD, SOLO QUE DE UNA MANERA DIFERENTE. LA UNICA REGLA QUE HAY QUE TENER EN CUENTA PARA CONTRUIR UN MAPA K ES QUE LA NUMERACION DE LOS CAJONES VARIA SEGÚN EL CODIGO GRAY Y DENTRO DE LOS CAJONES SE ESCRIBE EL NIVEL LOGICO DE SALIDA OBSERVE LA FIGURA, ES UN MAPA K, INDICA QUE CUANDO ABCD = LA SALIDA ES 1 CIRCUITOS DIGITALES

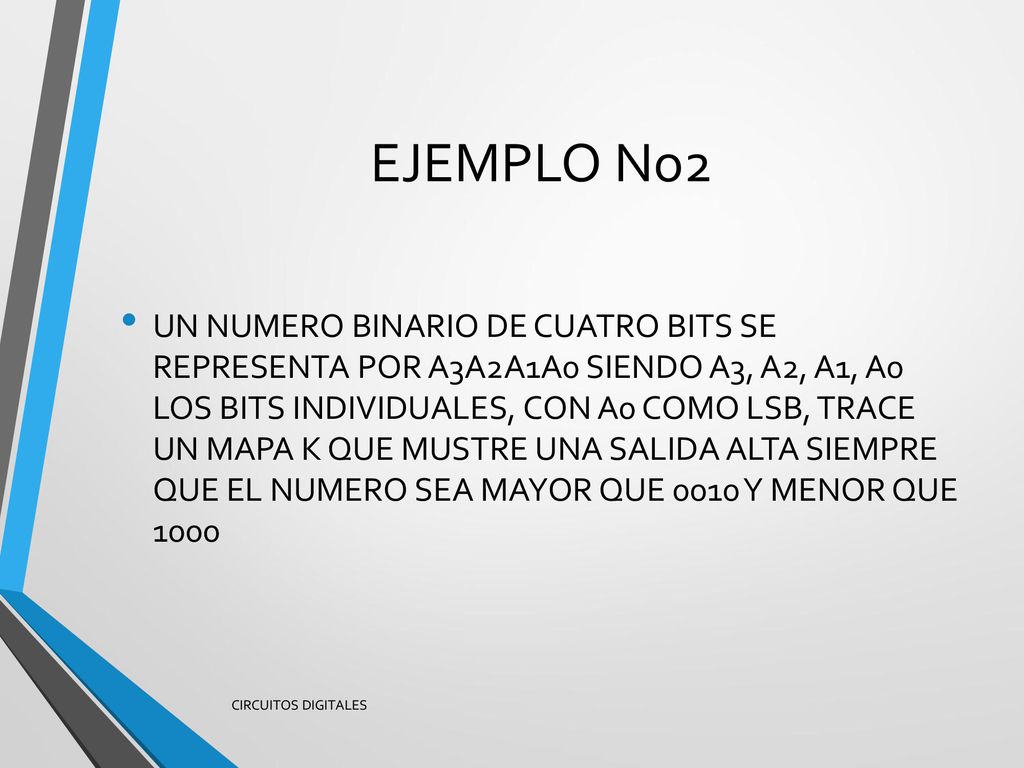

43 EJEMPLO No2 UN NUMERO BINARIO DE CUATRO BITS SE REPRESENTA POR A3A2A1A0 SIENDO A3, A2, A1, A0 LOS BITS INDIVIDUALES, CON A0 COMO LSB, TRACE UN MAPA K QUE MUSTRE UNA SALIDA ALTA SIEMPRE QUE EL NUMERO SEA MAYOR QUE 0010 Y MENOR QUE 1000 CIRCUITOS DIGITALES

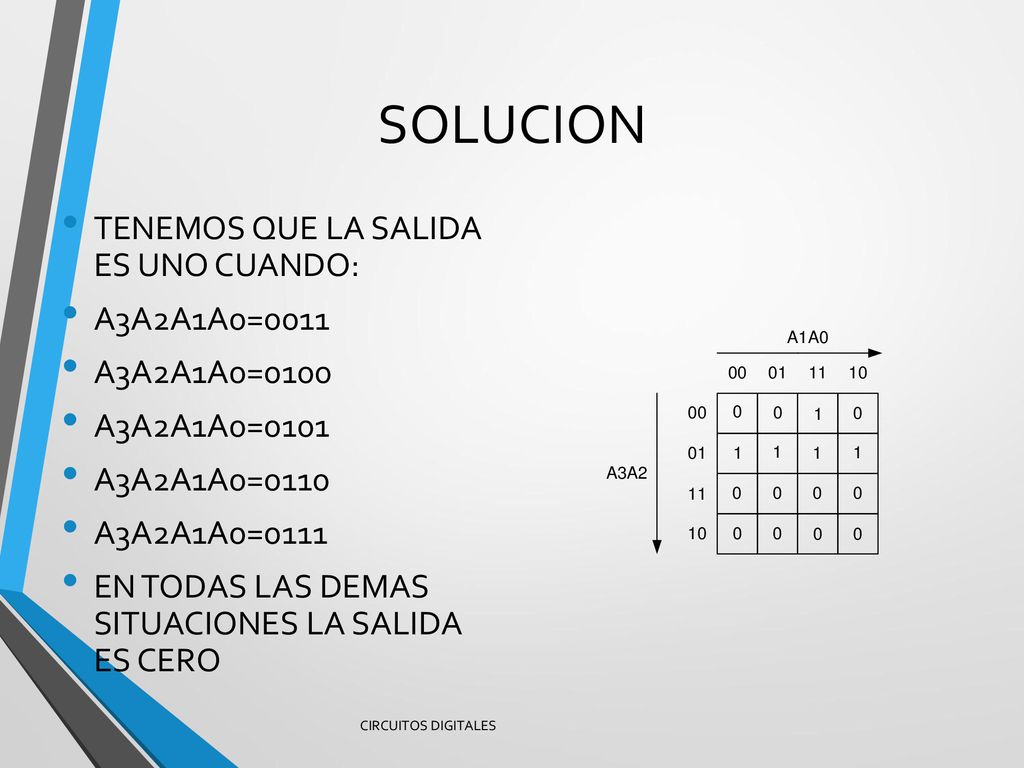

44 SOLUCION TENEMOS QUE LA SALIDA ES UNO CUANDO: A3A2A1A0=0011
EN TODAS LAS DEMAS SITUACIONES LA SALIDA ES CERO CIRCUITOS DIGITALES

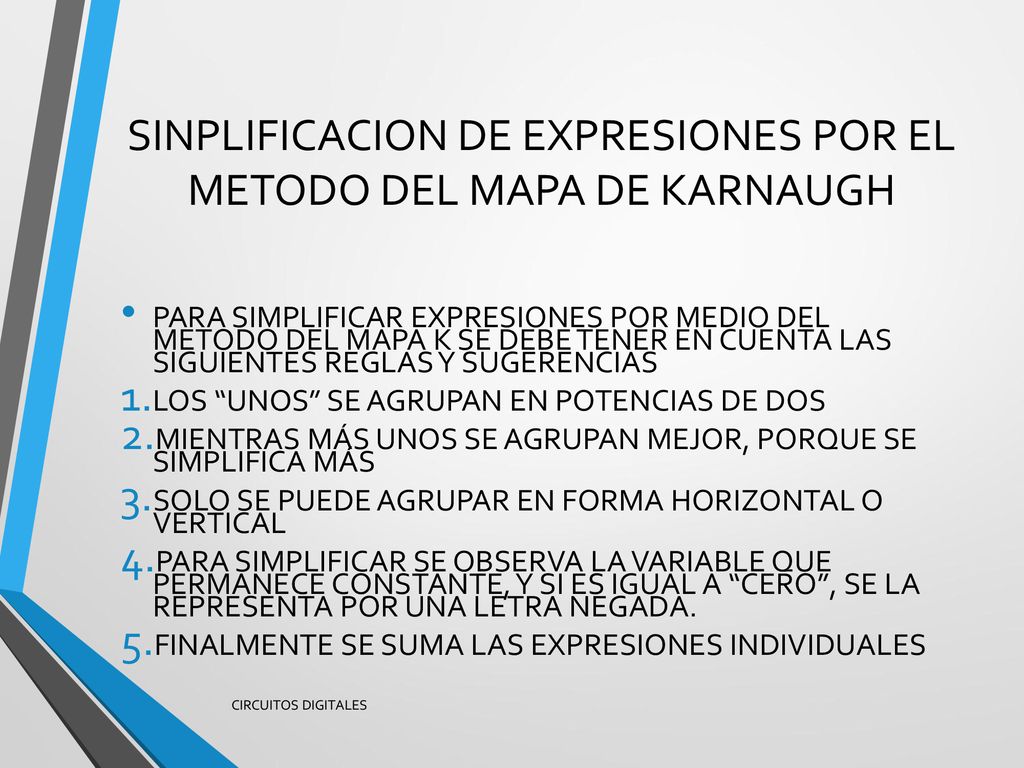

45 SINPLIFICACION DE EXPRESIONES POR EL METODO DEL MAPA DE KARNAUGH
PARA SIMPLIFICAR EXPRESIONES POR MEDIO DEL METODO DEL MAPA K SE DEBE TENER EN CUENTA LAS SIGUIENTES REGLAS Y SUGERENCIAS LOS “UNOS” SE AGRUPAN EN POTENCIAS DE DOS MIENTRAS MÁS UNOS SE AGRUPAN MEJOR, PORQUE SE SIMPLIFICA MÁS SOLO SE PUEDE AGRUPAR EN FORMA HORIZONTAL O VERTICAL PARA SIMPLIFICAR SE OBSERVA LA VARIABLE QUE PERMANECE CONSTANTE, Y SI ES IGUAL A “CERO”, SE LA REPRESENTA POR UNA LETRA NEGADA. FINALMENTE SE SUMA LAS EXPRESIONES INDIVIDUALES CIRCUITOS DIGITALES

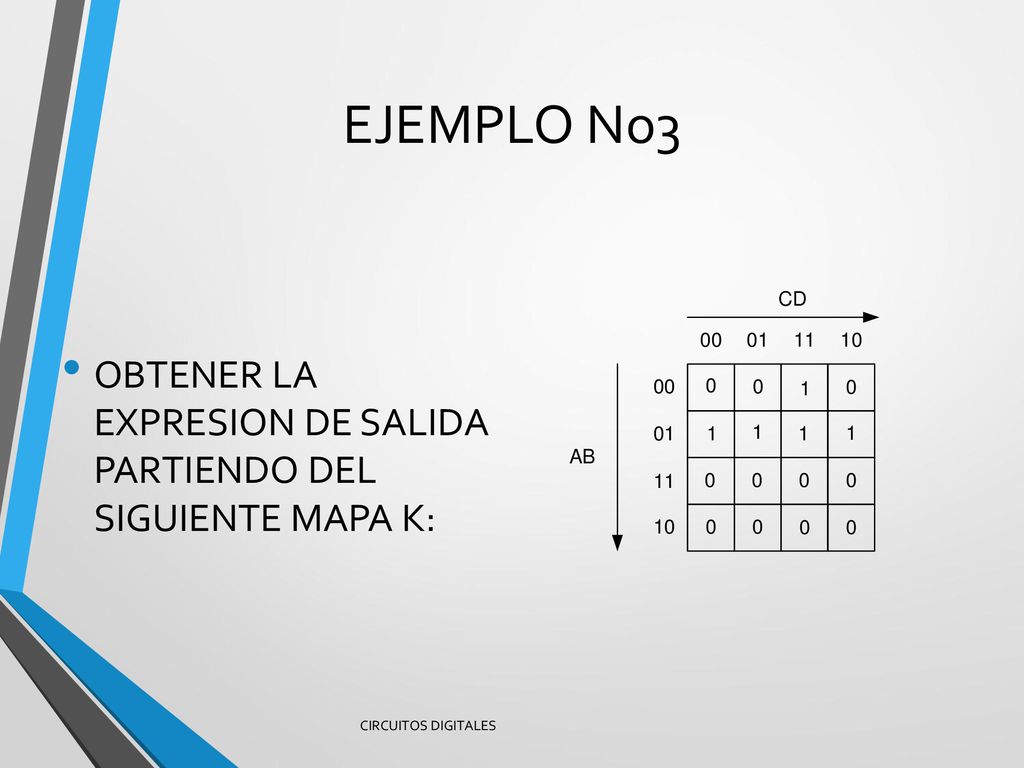

46 EJEMPLO No3 OBTENER LA EXPRESION DE SALIDA PARTIENDO DEL SIGUIENTE MAPA K: CIRCUITOS DIGITALES

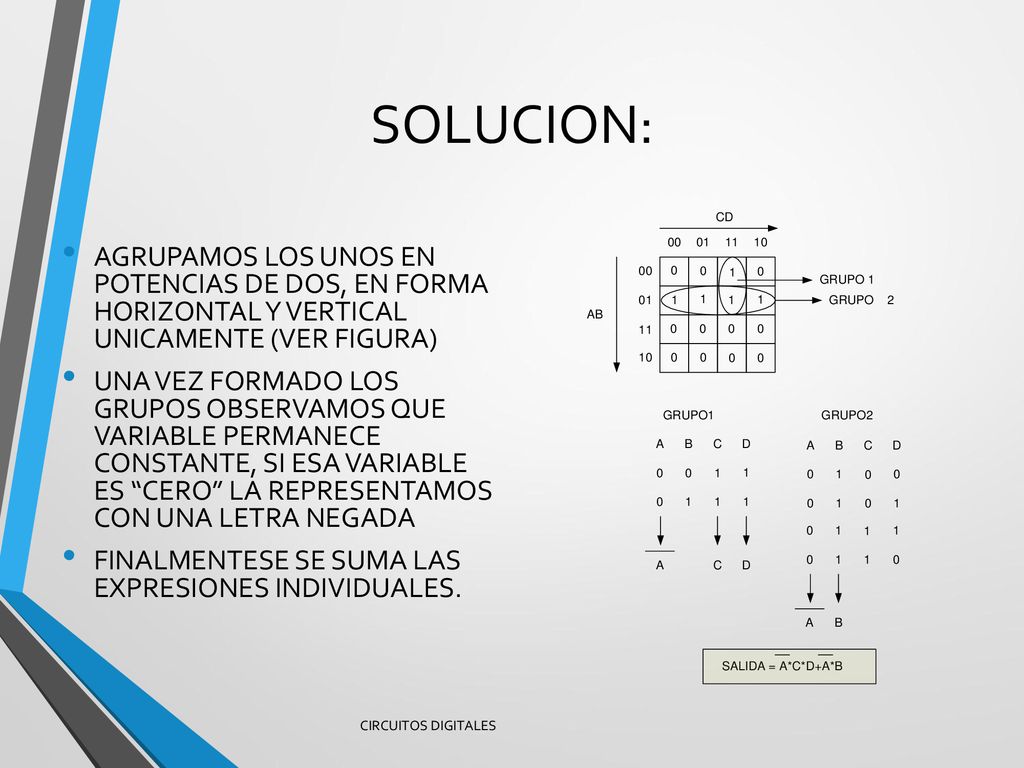

47 SOLUCION: AGRUPAMOS LOS UNOS EN POTENCIAS DE DOS, EN FORMA HORIZONTAL Y VERTICAL UNICAMENTE (VER FIGURA) UNA VEZ FORMADO LOS GRUPOS OBSERVAMOS QUE VARIABLE PERMANECE CONSTANTE, SI ESA VARIABLE ES “CERO” LA REPRESENTAMOS CON UNA LETRA NEGADA FINALMENTESE SE SUMA LAS EXPRESIONES INDIVIDUALES. CIRCUITOS DIGITALES

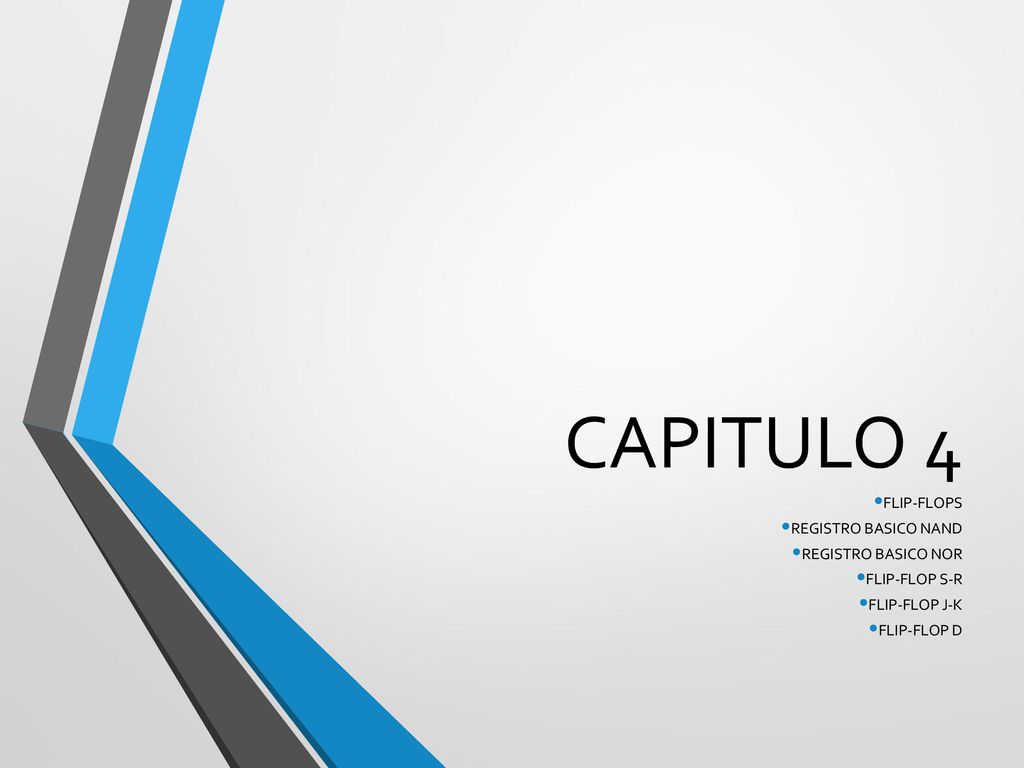

48 CAPITULO 4 FLIP-FLOPS REGISTRO BASICO NAND REGISTRO BASICO NOR
FLIP-FLOP J-K FLIP-FLOP D

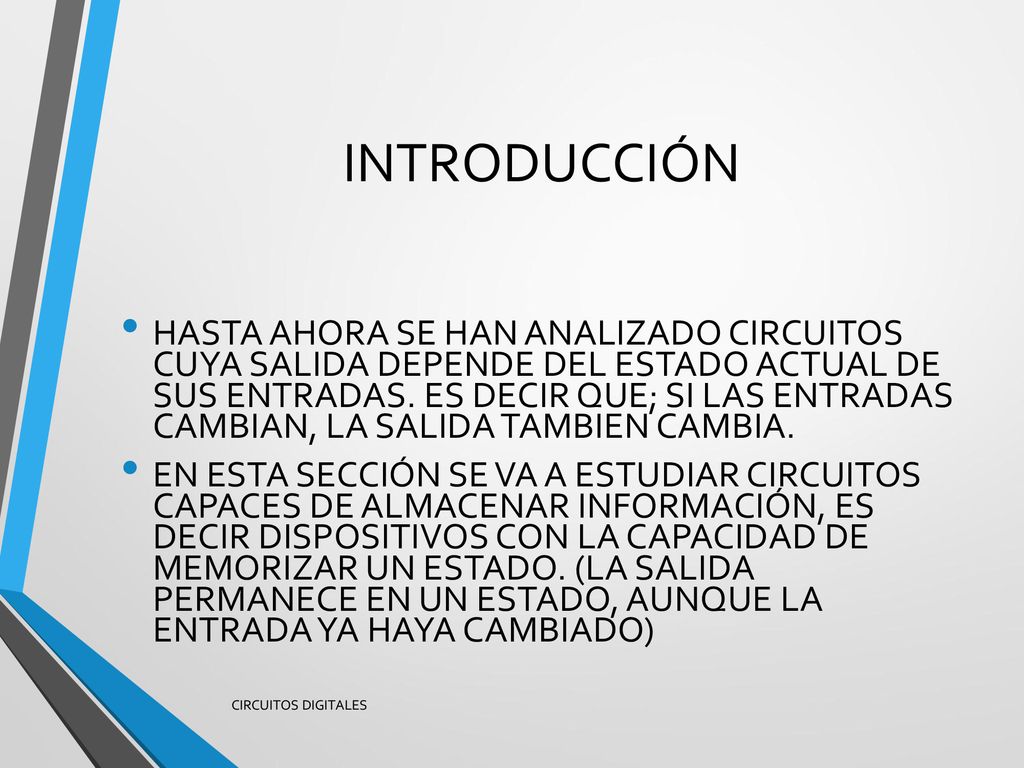

49 INTRODUCCIÓN HASTA AHORA SE HAN ANALIZADO CIRCUITOS CUYA SALIDA DEPENDE DEL ESTADO ACTUAL DE SUS ENTRADAS. ES DECIR QUE; SI LAS ENTRADAS CAMBIAN, LA SALIDA TAMBIEN CAMBIA. EN ESTA SECCIÓN SE VA A ESTUDIAR CIRCUITOS CAPACES DE ALMACENAR INFORMACIÓN, ES DECIR DISPOSITIVOS CON LA CAPACIDAD DE MEMORIZAR UN ESTADO. (LA SALIDA PERMANECE EN UN ESTADO, AUNQUE LA ENTRADA YA HAYA CAMBIADO) CIRCUITOS DIGITALES

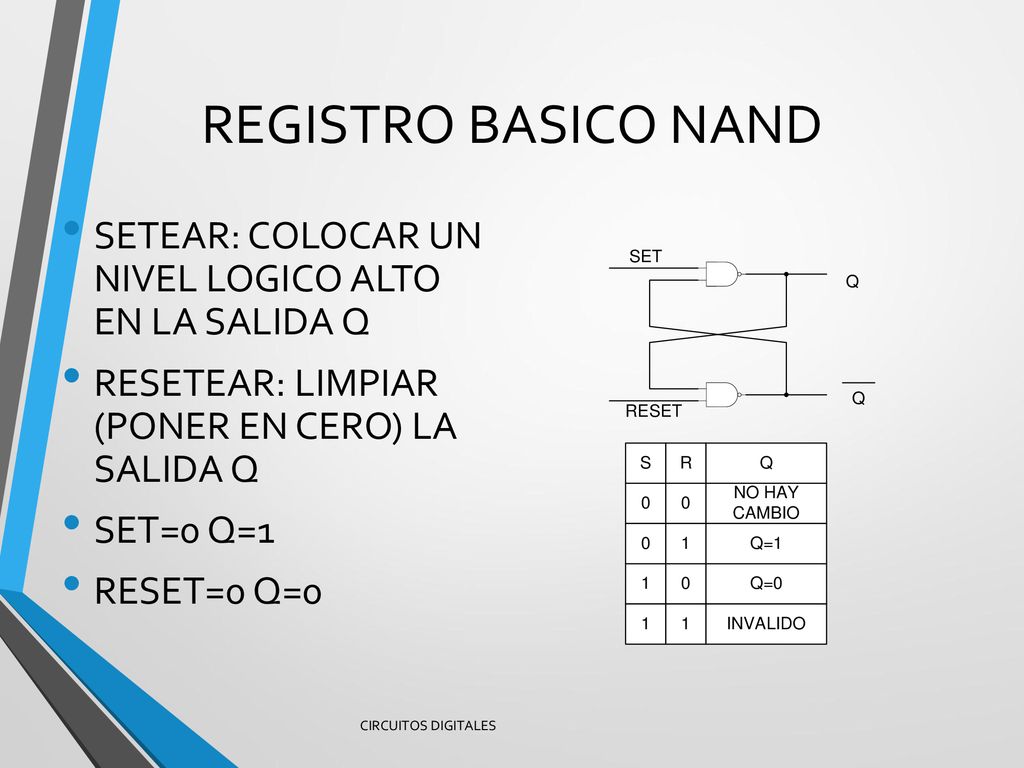

50 REGISTRO BASICO NAND SETEAR: COLOCAR UN NIVEL LOGICO ALTO EN LA SALIDA Q RESETEAR: LIMPIAR (PONER EN CERO) LA SALIDA Q SET=0 Q=1 RESET=0 Q=0 CIRCUITOS DIGITALES

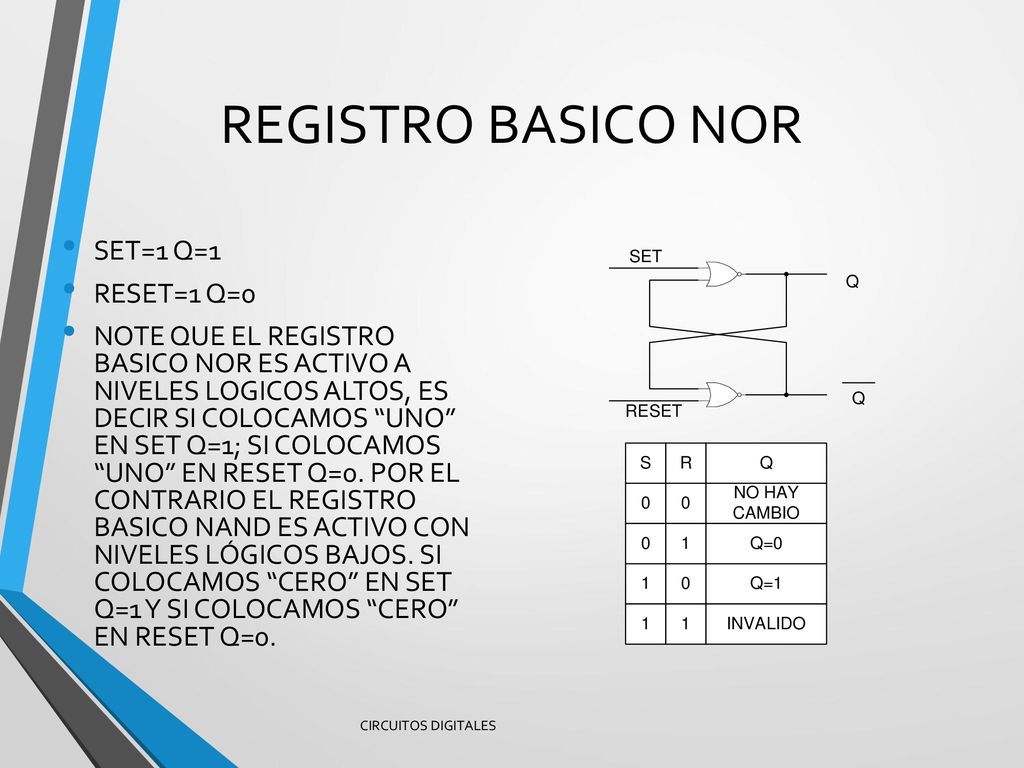

51 REGISTRO BASICO NOR SET=1 Q=1 RESET=1 Q=0
NOTE QUE EL REGISTRO BASICO NOR ES ACTIVO A NIVELES LOGICOS ALTOS, ES DECIR SI COLOCAMOS “UNO” EN SET Q=1; SI COLOCAMOS “UNO” EN RESET Q=0. POR EL CONTRARIO EL REGISTRO BASICO NAND ES ACTIVO CON NIVELES LÓGICOS BAJOS. SI COLOCAMOS “CERO” EN SET Q=1 Y SI COLOCAMOS “CERO” EN RESET Q=0. CIRCUITOS DIGITALES

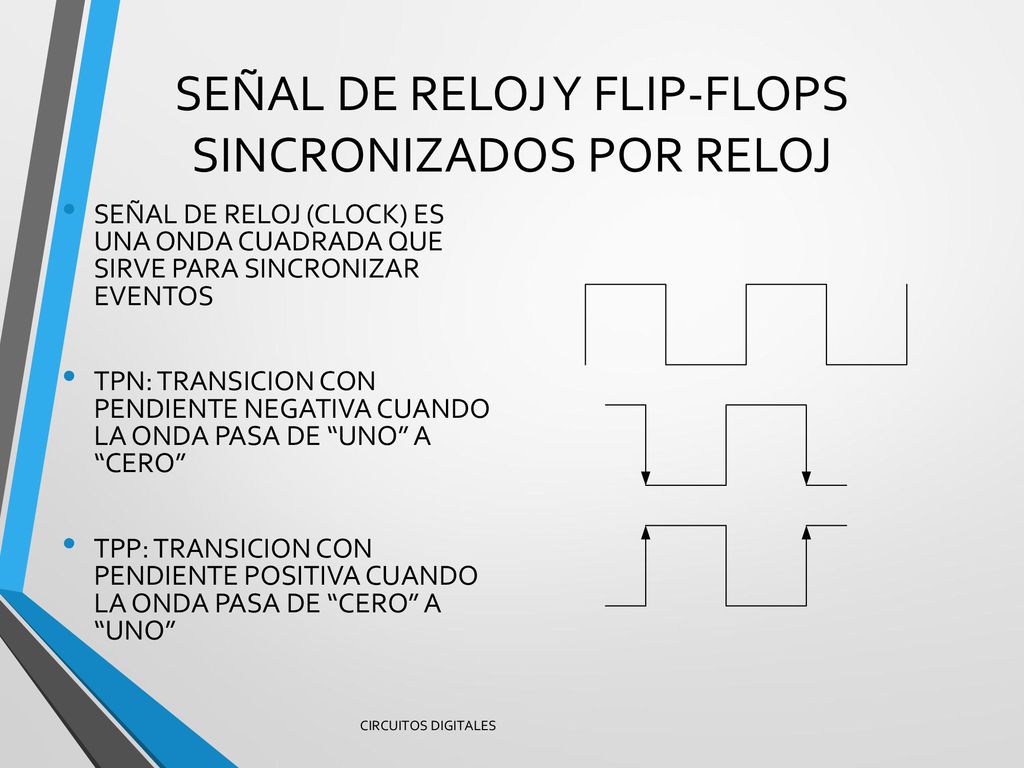

52 SEÑAL DE RELOJ Y FLIP-FLOPS SINCRONIZADOS POR RELOJ
SEÑAL DE RELOJ (CLOCK) ES UNA ONDA CUADRADA QUE SIRVE PARA SINCRONIZAR EVENTOS TPN: TRANSICION CON PENDIENTE NEGATIVA CUANDO LA ONDA PASA DE “UNO” A “CERO” TPP: TRANSICION CON PENDIENTE POSITIVA CUANDO LA ONDA PASA DE “CERO” A “UNO” CIRCUITOS DIGITALES

53 FLIP-FLOP S-R SINCRONIZADO POR RELOJ
EN LA FIGURA SE MUESTRA UN FF QUE FUNCIONA COMO UN REGISTRO BASICO NOR, PERO ADEMAS NECESITA DE UNA TPP PARA CAMBIAR DE ESTADO LA SALIDA CIRCUITOS DIGITALES

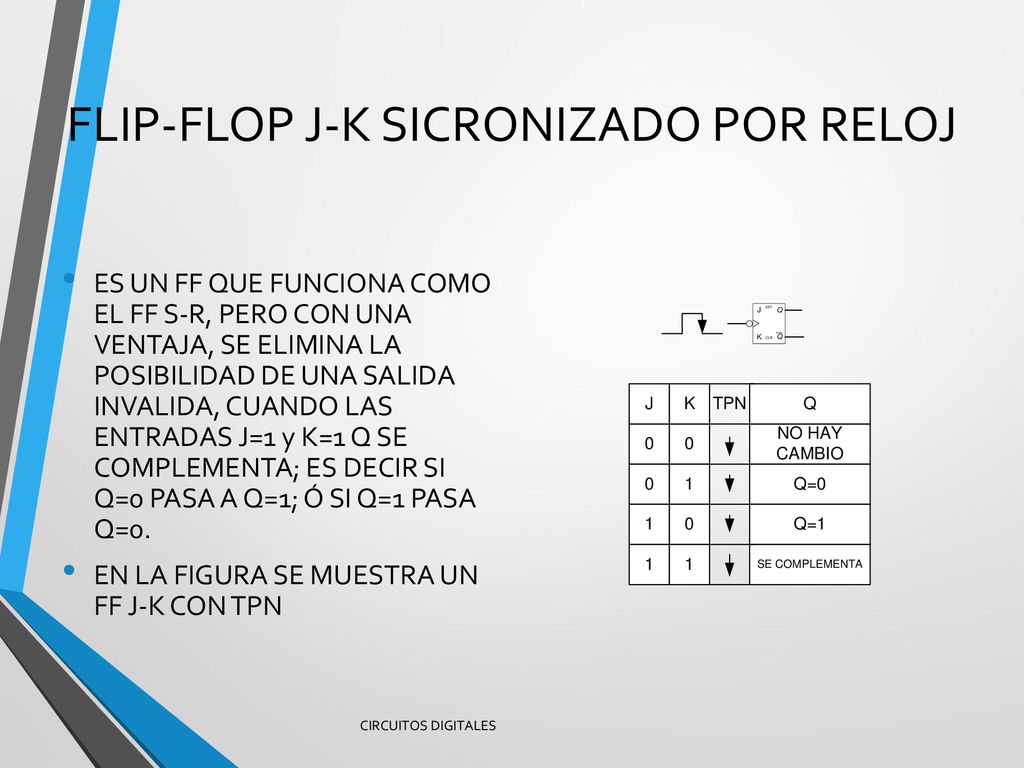

54 FLIP-FLOP J-K SICRONIZADO POR RELOJ
ES UN FF QUE FUNCIONA COMO EL FF S-R, PERO CON UNA VENTAJA, SE ELIMINA LA POSIBILIDAD DE UNA SALIDA INVALIDA, CUANDO LAS ENTRADAS J=1 y K=1 Q SE COMPLEMENTA; ES DECIR SI Q=0 PASA A Q=1; Ó SI Q=1 PASA Q=0. EN LA FIGURA SE MUESTRA UN FF J-K CON TPN CIRCUITOS DIGITALES

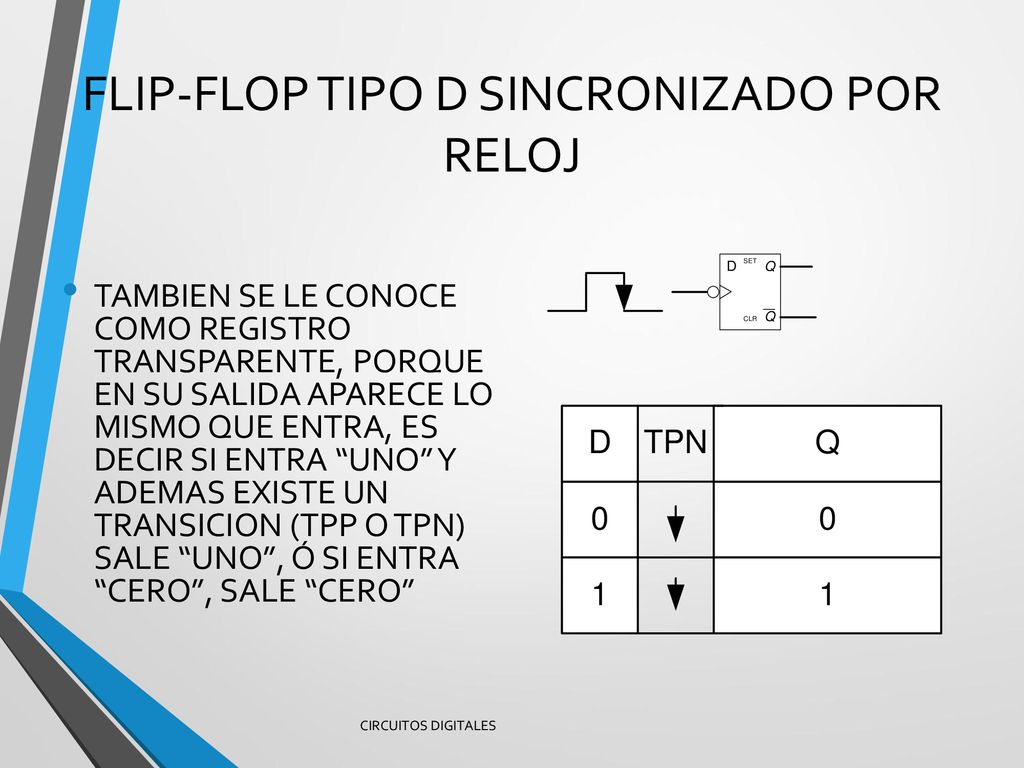

55 FLIP-FLOP TIPO D SINCRONIZADO POR RELOJ
TAMBIEN SE LE CONOCE COMO REGISTRO TRANSPARENTE, PORQUE EN SU SALIDA APARECE LO MISMO QUE ENTRA, ES DECIR SI ENTRA “UNO” Y ADEMAS EXISTE UN TRANSICION (TPP O TPN) SALE “UNO”, Ó SI ENTRA “CERO”, SALE “CERO” CIRCUITOS DIGITALES

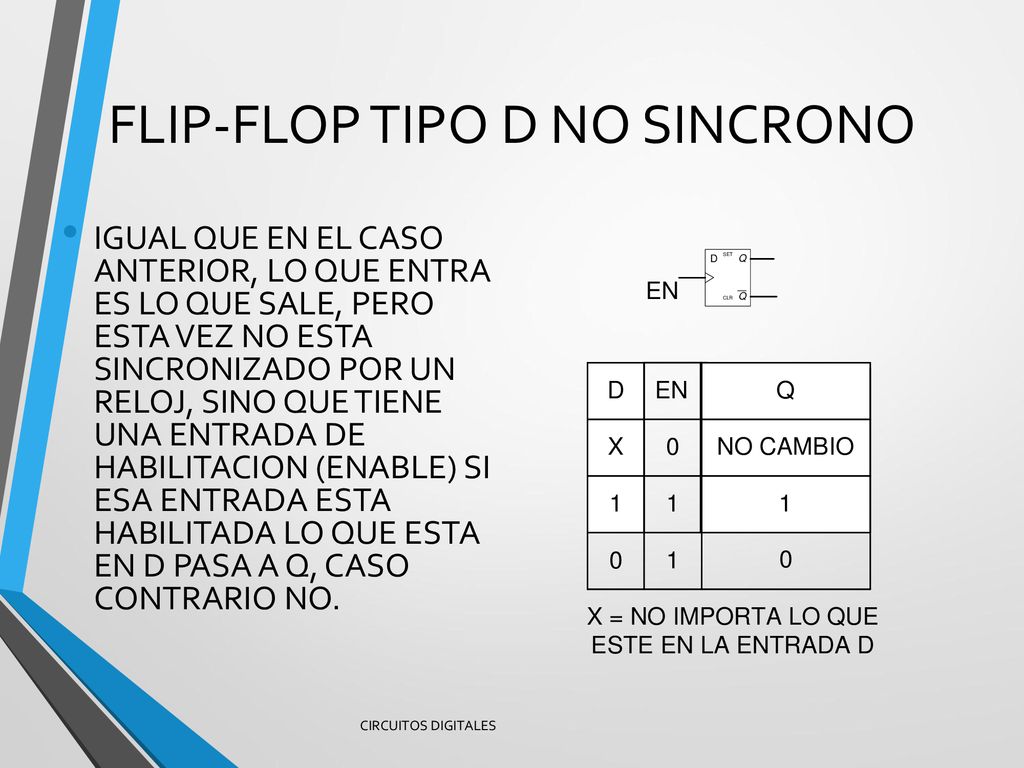

56 FLIP-FLOP TIPO D NO SINCRONO
IGUAL QUE EN EL CASO ANTERIOR, LO QUE ENTRA ES LO QUE SALE, PERO ESTA VEZ NO ESTA SINCRONIZADO POR UN RELOJ, SINO QUE TIENE UNA ENTRADA DE HABILITACION (ENABLE) SI ESA ENTRADA ESTA HABILITADA LO QUE ESTA EN D PASA A Q, CASO CONTRARIO NO. CIRCUITOS DIGITALES

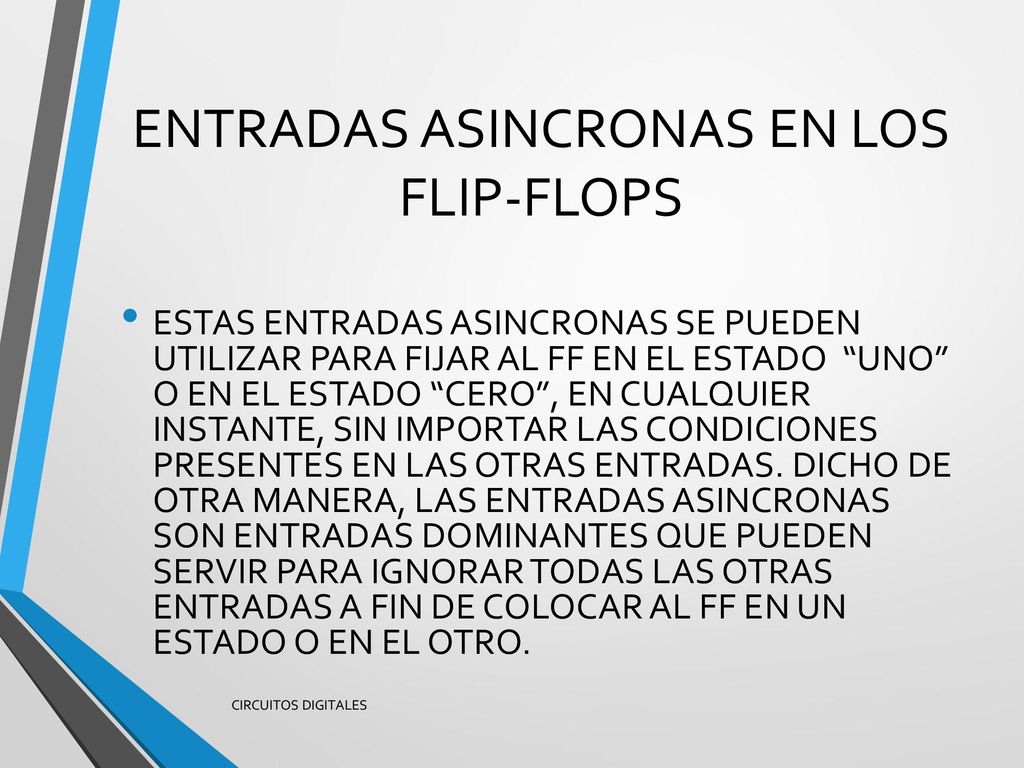

57 ENTRADAS ASINCRONAS EN LOS FLIP-FLOPS
ESTAS ENTRADAS ASINCRONAS SE PUEDEN UTILIZAR PARA FIJAR AL FF EN EL ESTADO “UNO” O EN EL ESTADO “CERO”, EN CUALQUIER INSTANTE, SIN IMPORTAR LAS CONDICIONES PRESENTES EN LAS OTRAS ENTRADAS. DICHO DE OTRA MANERA, LAS ENTRADAS ASINCRONAS SON ENTRADAS DOMINANTES QUE PUEDEN SERVIR PARA IGNORAR TODAS LAS OTRAS ENTRADAS A FIN DE COLOCAR AL FF EN UN ESTADO O EN EL OTRO. CIRCUITOS DIGITALES

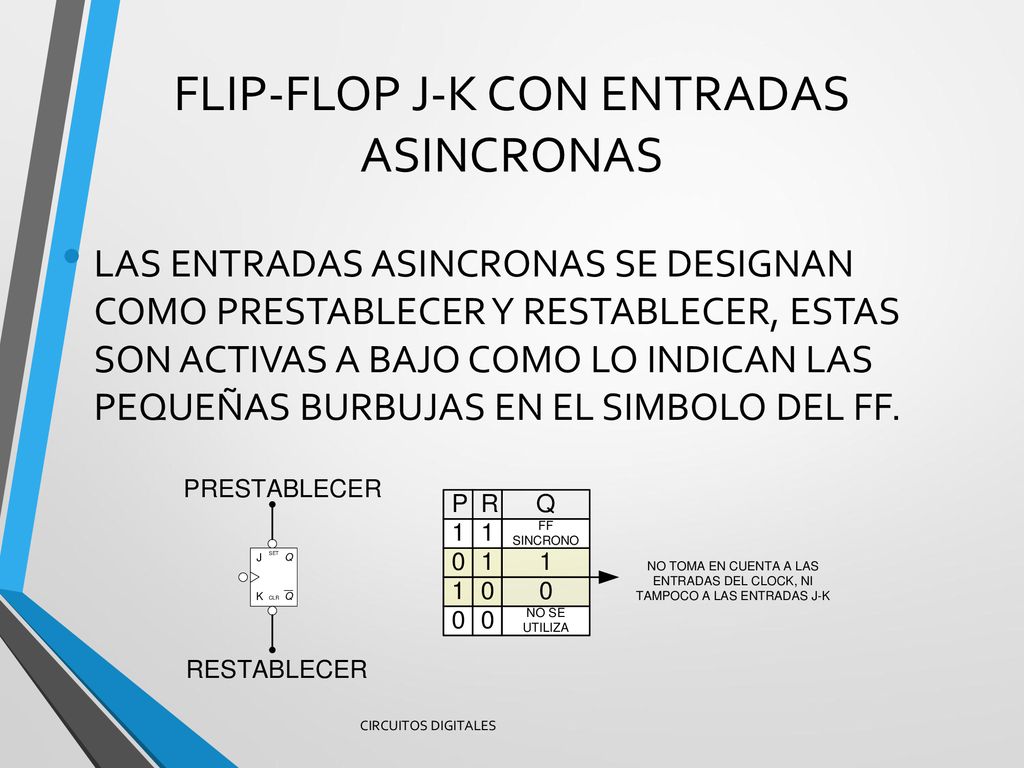

58 FLIP-FLOP J-K CON ENTRADAS ASINCRONAS
LAS ENTRADAS ASINCRONAS SE DESIGNAN COMO PRESTABLECER Y RESTABLECER, ESTAS SON ACTIVAS A BAJO COMO LO INDICAN LAS PEQUEÑAS BURBUJAS EN EL SIMBOLO DEL FF. CIRCUITOS DIGITALES

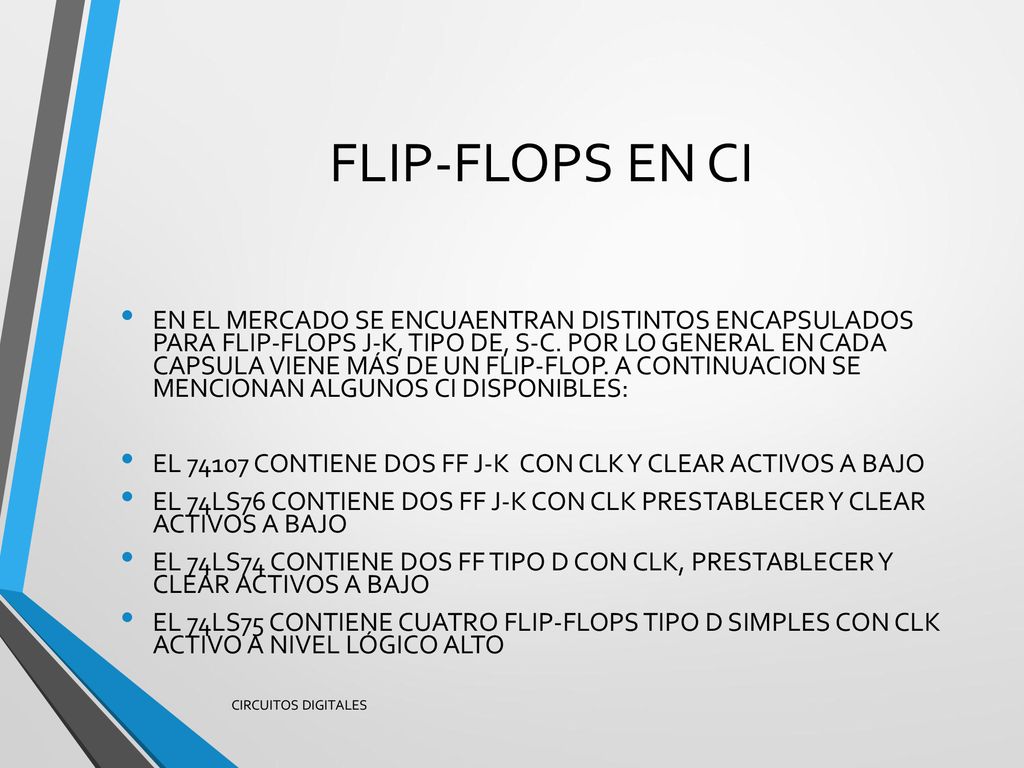

59 FLIP-FLOPS EN CI EN EL MERCADO SE ENCUAENTRAN DISTINTOS ENCAPSULADOS PARA FLIP-FLOPS J-K, TIPO DE, S-C. POR LO GENERAL EN CADA CAPSULA VIENE MÁS DE UN FLIP-FLOP. A CONTINUACION SE MENCIONAN ALGUNOS CI DISPONIBLES: EL CONTIENE DOS FF J-K CON CLK Y CLEAR ACTIVOS A BAJO EL 74LS76 CONTIENE DOS FF J-K CON CLK PRESTABLECER Y CLEAR ACTIVOS A BAJO EL 74LS74 CONTIENE DOS FF TIPO D CON CLK, PRESTABLECER Y CLEAR ACTIVOS A BAJO EL 74LS75 CONTIENE CUATRO FLIP-FLOPS TIPO D SIMPLES CON CLK ACTIVO A NIVEL LÓGICO ALTO CIRCUITOS DIGITALES

60 CAPITULO 5 REGISTROS TRANSFERENCIA DE DATOS EN SERIE
TRANSFERENCIA DE DATOS EN PARALELO CONTADOR DE ANILLO CONTADOR JHONSON

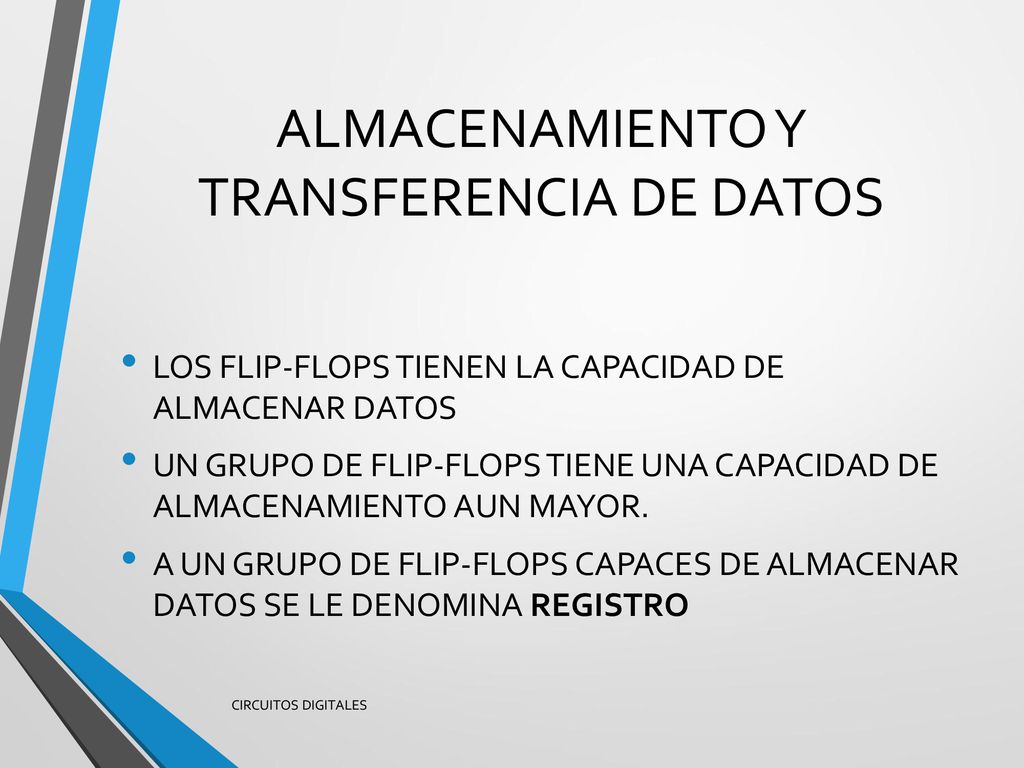

61 ALMACENAMIENTO Y TRANSFERENCIA DE DATOS
LOS FLIP-FLOPS TIENEN LA CAPACIDAD DE ALMACENAR DATOS UN GRUPO DE FLIP-FLOPS TIENE UNA CAPACIDAD DE ALMACENAMIENTO AUN MAYOR. A UN GRUPO DE FLIP-FLOPS CAPACES DE ALMACENAR DATOS SE LE DENOMINA REGISTRO CIRCUITOS DIGITALES

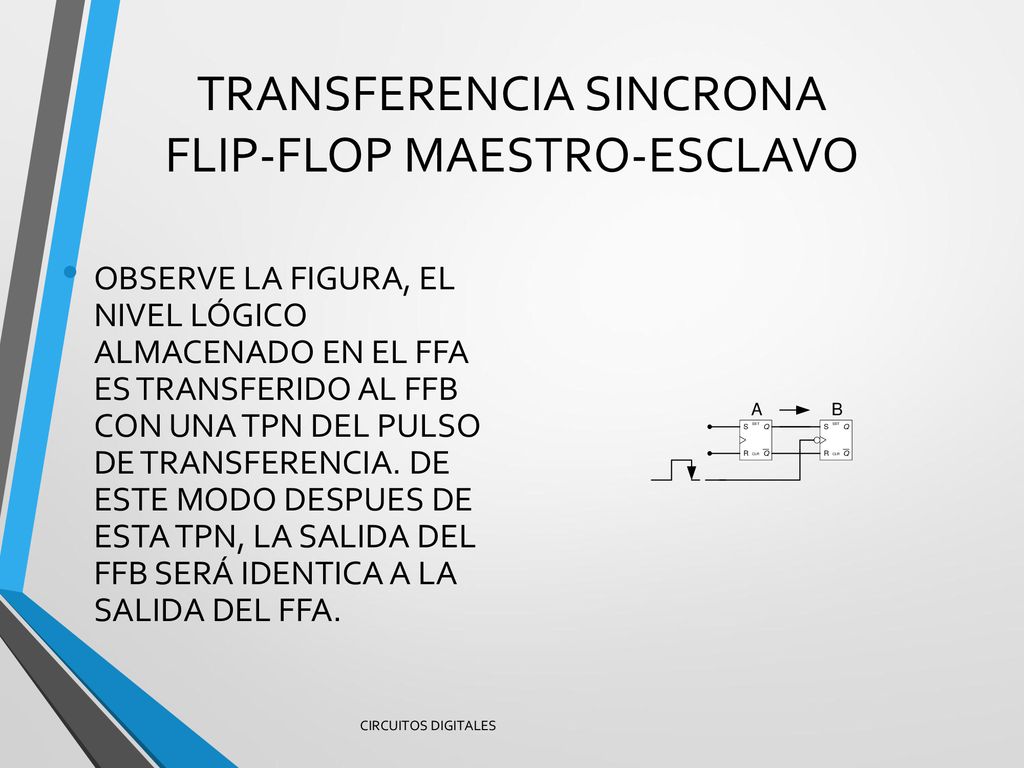

62 TRANSFERENCIA SINCRONA FLIP-FLOP MAESTRO-ESCLAVO
OBSERVE LA FIGURA, EL NIVEL LÓGICO ALMACENADO EN EL FFA ES TRANSFERIDO AL FFB CON UNA TPN DEL PULSO DE TRANSFERENCIA. DE ESTE MODO DESPUES DE ESTA TPN, LA SALIDA DEL FFB SERÁ IDENTICA A LA SALIDA DEL FFA. CIRCUITOS DIGITALES

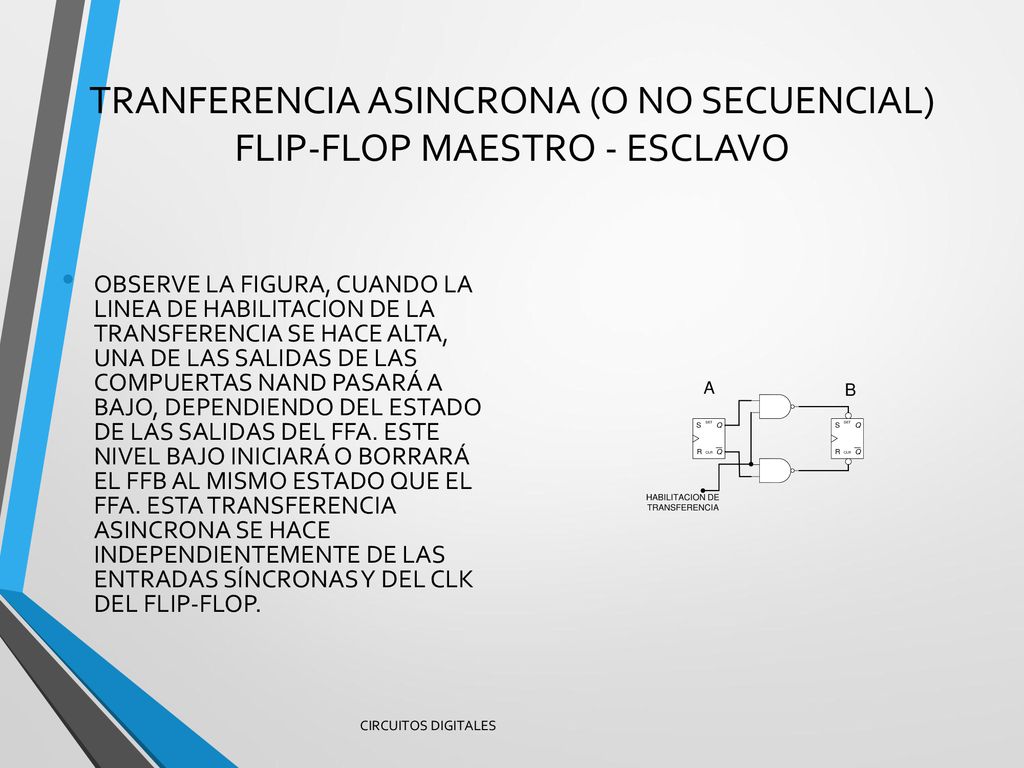

63 TRANFERENCIA ASINCRONA (O NO SECUENCIAL) FLIP-FLOP MAESTRO - ESCLAVO
OBSERVE LA FIGURA, CUANDO LA LINEA DE HABILITACION DE LA TRANSFERENCIA SE HACE ALTA, UNA DE LAS SALIDAS DE LAS COMPUERTAS NAND PASARÁ A BAJO, DEPENDIENDO DEL ESTADO DE LAS SALIDAS DEL FFA. ESTE NIVEL BAJO INICIARÁ O BORRARÁ EL FFB AL MISMO ESTADO QUE EL FFA. ESTA TRANSFERENCIA ASINCRONA SE HACE INDEPENDIENTEMENTE DE LAS ENTRADAS SÍNCRONAS Y DEL CLK DEL FLIP-FLOP. CIRCUITOS DIGITALES

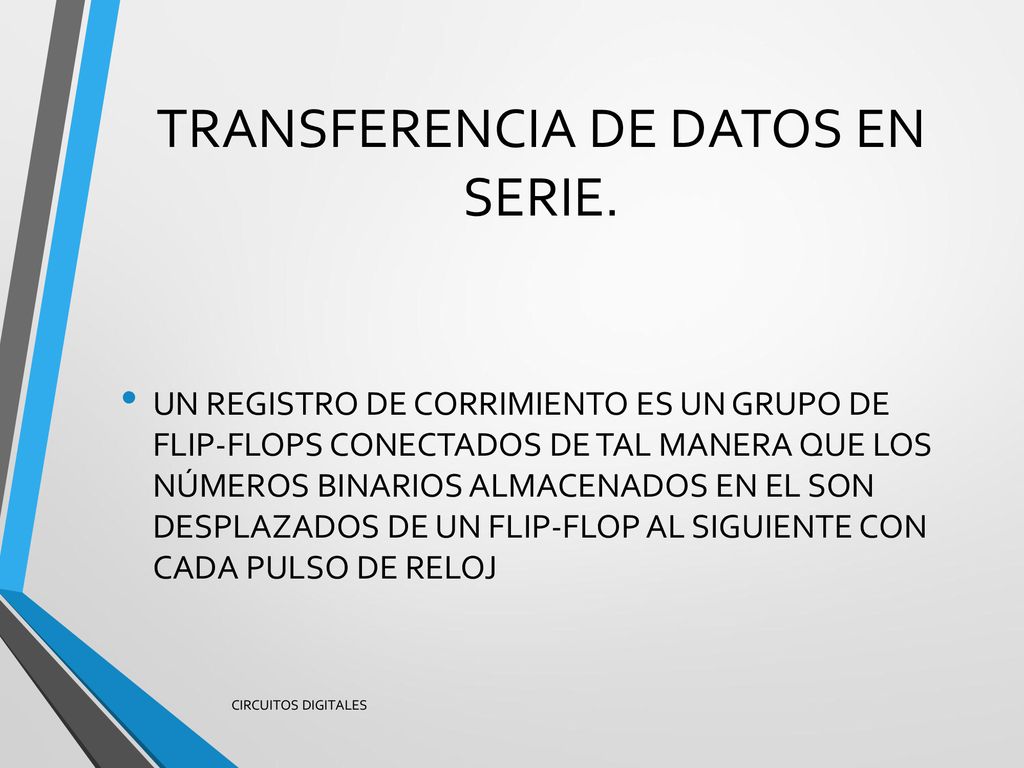

64 TRANSFERENCIA DE DATOS EN SERIE.
UN REGISTRO DE CORRIMIENTO ES UN GRUPO DE FLIP-FLOPS CONECTADOS DE TAL MANERA QUE LOS NÚMEROS BINARIOS ALMACENADOS EN EL SON DESPLAZADOS DE UN FLIP-FLOP AL SIGUIENTE CON CADA PULSO DE RELOJ CIRCUITOS DIGITALES

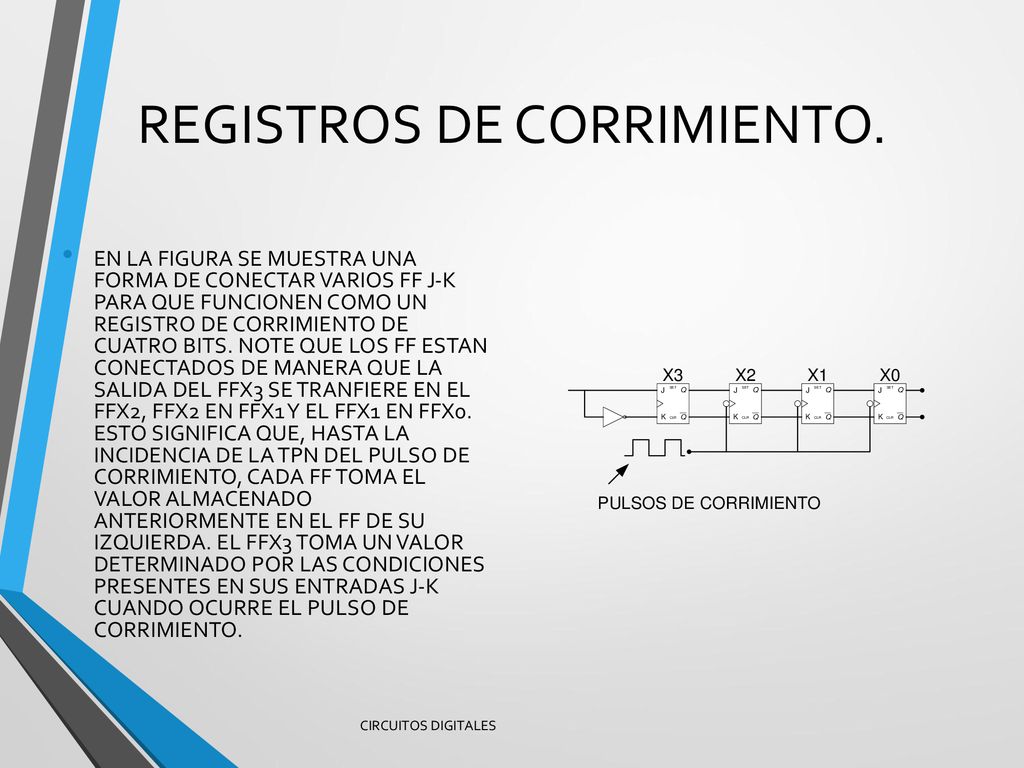

65 REGISTROS DE CORRIMIENTO.
EN LA FIGURA SE MUESTRA UNA FORMA DE CONECTAR VARIOS FF J-K PARA QUE FUNCIONEN COMO UN REGISTRO DE CORRIMIENTO DE CUATRO BITS. NOTE QUE LOS FF ESTAN CONECTADOS DE MANERA QUE LA SALIDA DEL FFX3 SE TRANFIERE EN EL FFX2, FFX2 EN FFX1 Y EL FFX1 EN FFX0. ESTO SIGNIFICA QUE, HASTA LA INCIDENCIA DE LA TPN DEL PULSO DE CORRIMIENTO, CADA FF TOMA EL VALOR ALMACENADO ANTERIORMENTE EN EL FF DE SU IZQUIERDA. EL FFX3 TOMA UN VALOR DETERMINADO POR LAS CONDICIONES PRESENTES EN SUS ENTRADAS J-K CUANDO OCURRE EL PULSO DE CORRIMIENTO. CIRCUITOS DIGITALES

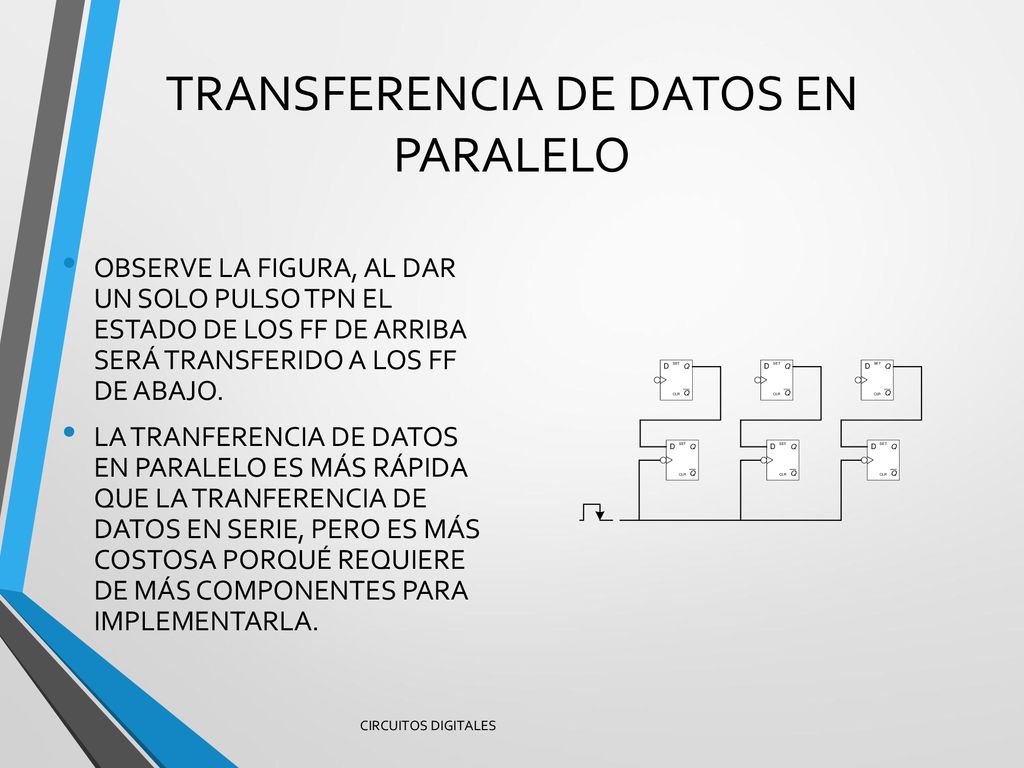

66 TRANSFERENCIA DE DATOS EN PARALELO
OBSERVE LA FIGURA, AL DAR UN SOLO PULSO TPN EL ESTADO DE LOS FF DE ARRIBA SERÁ TRANSFERIDO A LOS FF DE ABAJO. LA TRANFERENCIA DE DATOS EN PARALELO ES MÁS RÁPIDA QUE LA TRANFERENCIA DE DATOS EN SERIE, PERO ES MÁS COSTOSA PORQUÉ REQUIERE DE MÁS COMPONENTES PARA IMPLEMENTARLA. CIRCUITOS DIGITALES

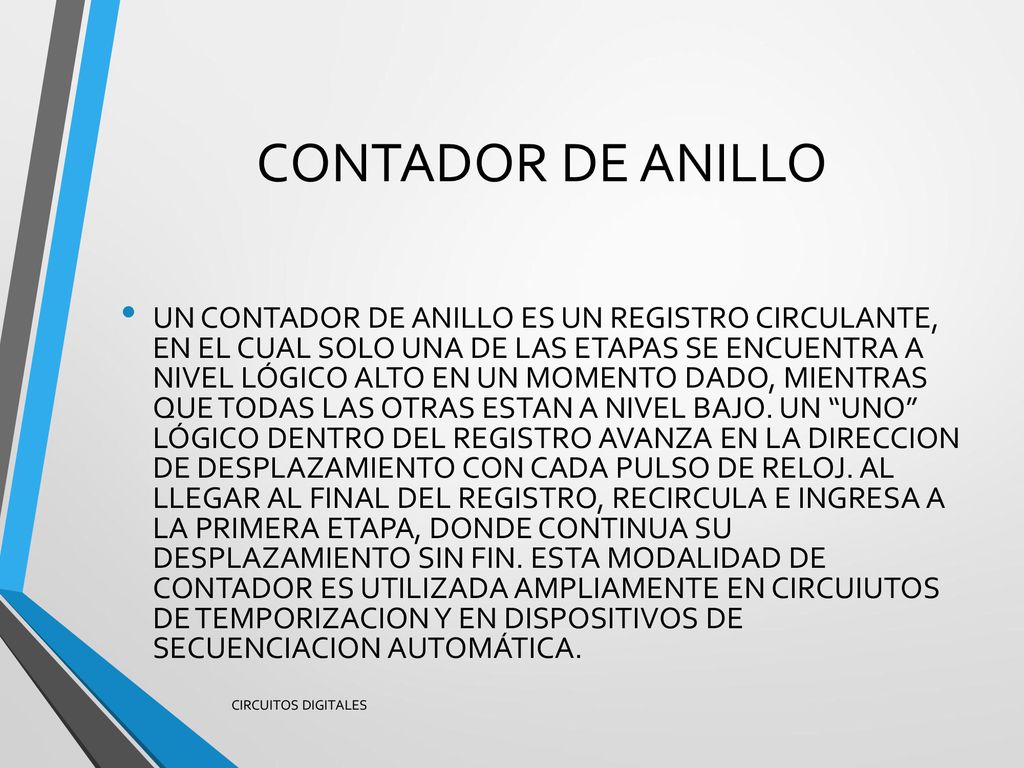

67 CONTADOR DE ANILLO UN CONTADOR DE ANILLO ES UN REGISTRO CIRCULANTE, EN EL CUAL SOLO UNA DE LAS ETAPAS SE ENCUENTRA A NIVEL LÓGICO ALTO EN UN MOMENTO DADO, MIENTRAS QUE TODAS LAS OTRAS ESTAN A NIVEL BAJO. UN “UNO” LÓGICO DENTRO DEL REGISTRO AVANZA EN LA DIRECCION DE DESPLAZAMIENTO CON CADA PULSO DE RELOJ. AL LLEGAR AL FINAL DEL REGISTRO, RECIRCULA E INGRESA A LA PRIMERA ETAPA, DONDE CONTINUA SU DESPLAZAMIENTO SIN FIN. ESTA MODALIDAD DE CONTADOR ES UTILIZADA AMPLIAMENTE EN CIRCUIUTOS DE TEMPORIZACION Y EN DISPOSITIVOS DE SECUENCIACION AUTOMÁTICA. CIRCUITOS DIGITALES

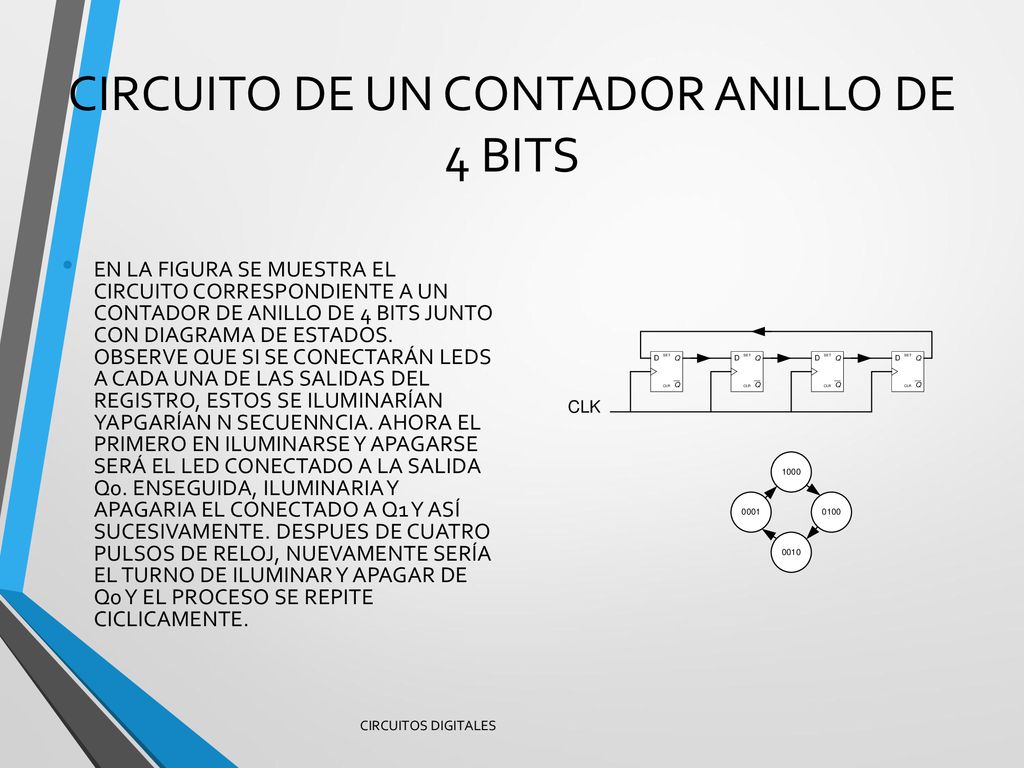

68 CIRCUITO DE UN CONTADOR ANILLO DE 4 BITS
EN LA FIGURA SE MUESTRA EL CIRCUITO CORRESPONDIENTE A UN CONTADOR DE ANILLO DE 4 BITS JUNTO CON DIAGRAMA DE ESTADOS. OBSERVE QUE SI SE CONECTARÁN LEDS A CADA UNA DE LAS SALIDAS DEL REGISTRO, ESTOS SE ILUMINARÍAN YAPGARÍAN N SECUENNCIA. AHORA EL PRIMERO EN ILUMINARSE Y APAGARSE SERÁ EL LED CONECTADO A LA SALIDA Q0. ENSEGUIDA, ILUMINARIA Y APAGARIA EL CONECTADO A Q1 Y ASÍ SUCESIVAMENTE. DESPUES DE CUATRO PULSOS DE RELOJ, NUEVAMENTE SERÍA EL TURNO DE ILUMINAR Y APAGAR DE Q0 Y EL PROCESO SE REPITE CICLICAMENTE. CIRCUITOS DIGITALES

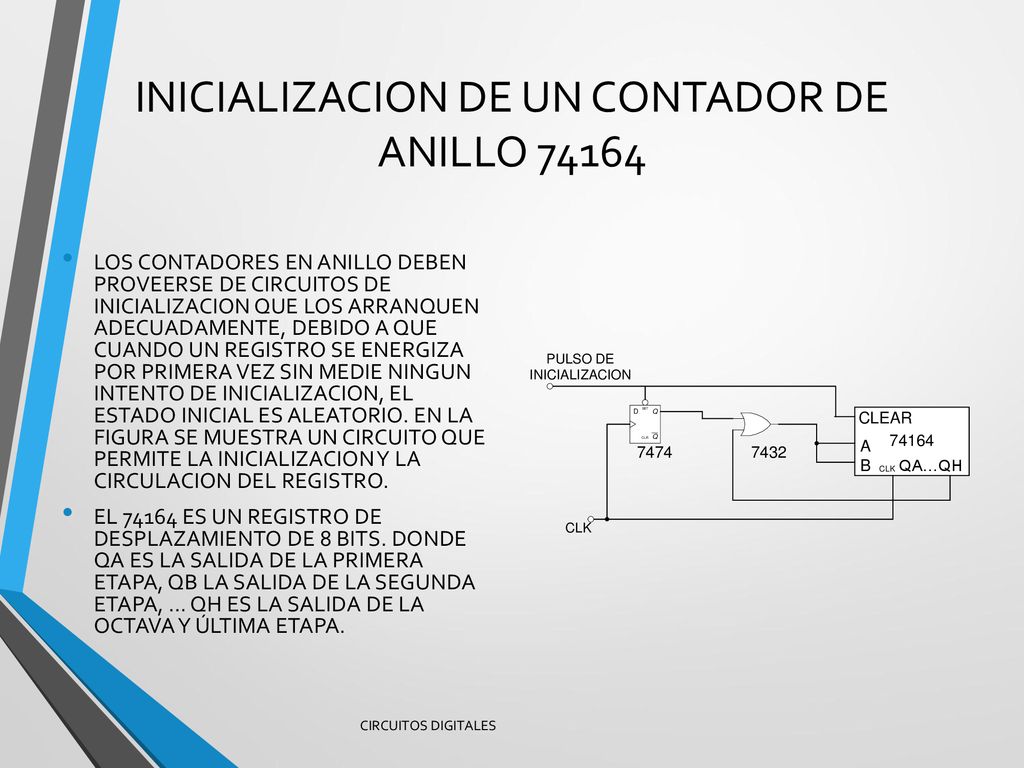

69 INICIALIZACION DE UN CONTADOR DE ANILLO 74164
LOS CONTADORES EN ANILLO DEBEN PROVEERSE DE CIRCUITOS DE INICIALIZACION QUE LOS ARRANQUEN ADECUADAMENTE, DEBIDO A QUE CUANDO UN REGISTRO SE ENERGIZA POR PRIMERA VEZ SIN MEDIE NINGUN INTENTO DE INICIALIZACION, EL ESTADO INICIAL ES ALEATORIO. EN LA FIGURA SE MUESTRA UN CIRCUITO QUE PERMITE LA INICIALIZACION Y LA CIRCULACION DEL REGISTRO. EL ES UN REGISTRO DE DESPLAZAMIENTO DE 8 BITS. DONDE QA ES LA SALIDA DE LA PRIMERA ETAPA, QB LA SALIDA DE LA SEGUNDA ETAPA, … QH ES LA SALIDA DE LA OCTAVA Y ÚLTIMA ETAPA. CIRCUITOS DIGITALES

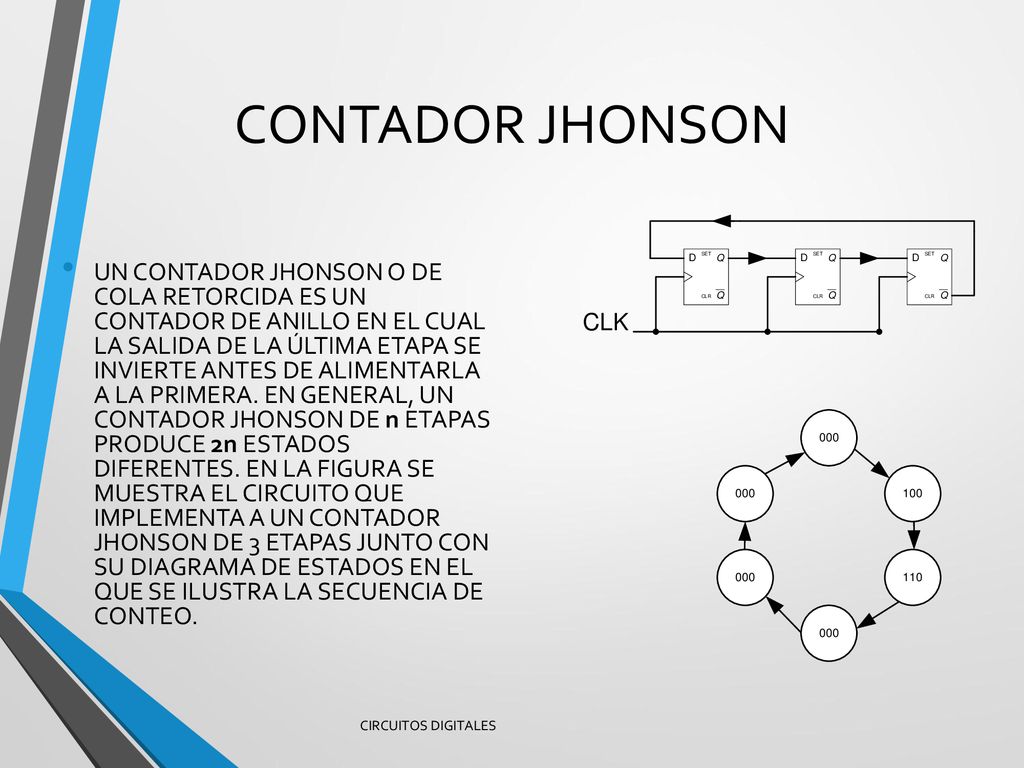

70 CONTADOR JHONSON UN CONTADOR JHONSON O DE COLA RETORCIDA ES UN CONTADOR DE ANILLO EN EL CUAL LA SALIDA DE LA ÚLTIMA ETAPA SE INVIERTE ANTES DE ALIMENTARLA A LA PRIMERA. EN GENERAL, UN CONTADOR JHONSON DE n ETAPAS PRODUCE 2n ESTADOS DIFERENTES. EN LA FIGURA SE MUESTRA EL CIRCUITO QUE IMPLEMENTA A UN CONTADOR JHONSON DE 3 ETAPAS JUNTO CON SU DIAGRAMA DE ESTADOS EN EL QUE SE ILUSTRA LA SECUENCIA DE CONTEO. CIRCUITOS DIGITALES

71 DIVICION Y CONTEO DE FRECUENCIA CONTADORES
CAPITULO 6 DIVICION Y CONTEO DE FRECUENCIA CONTADORES

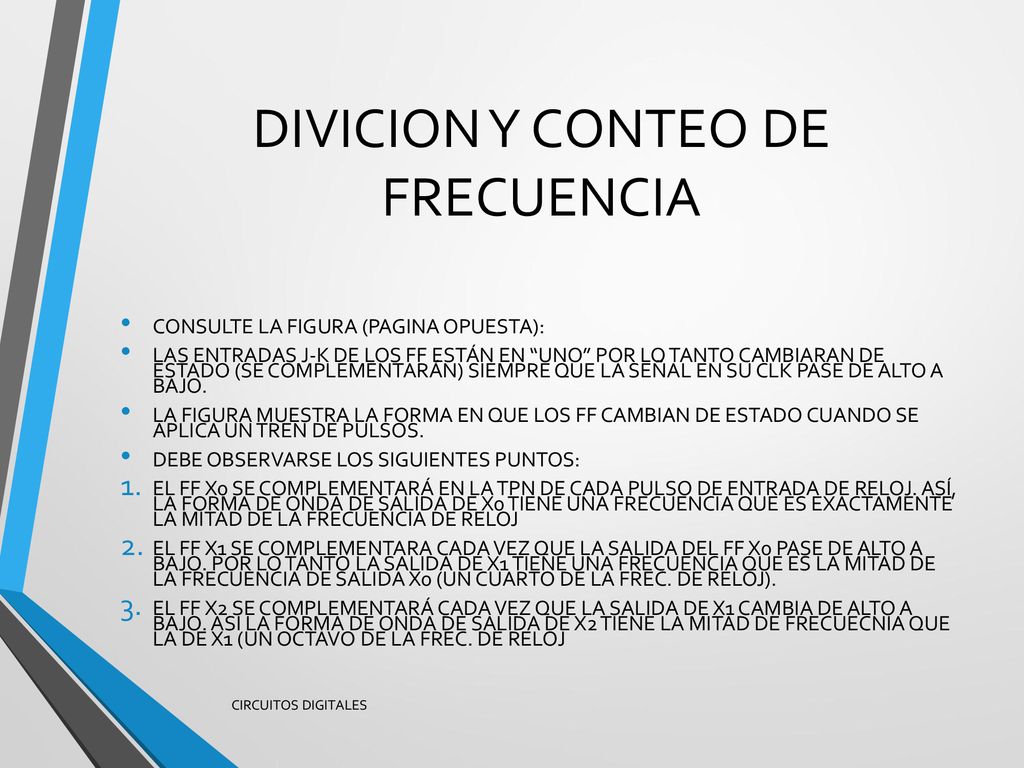

72 DIVICION Y CONTEO DE FRECUENCIA
CONSULTE LA FIGURA (PAGINA OPUESTA): LAS ENTRADAS J-K DE LOS FF ESTÁN EN “UNO” POR LO TANTO CAMBIARAN DE ESTADO (SE COMPLEMENTARÁN) SIEMPRE QUE LA SEÑAL EN SU CLK PASE DE ALTO A BAJO. LA FIGURA MUESTRA LA FORMA EN QUE LOS FF CAMBIAN DE ESTADO CUANDO SE APLICA UN TREN DE PULSOS. DEBE OBSERVARSE LOS SIGUIENTES PUNTOS: EL FF X0 SE COMPLEMENTARÁ EN LA TPN DE CADA PULSO DE ENTRADA DE RELOJ. ASÍ, LA FORMA DE ONDA DE SALIDA DE X0 TIENE UNA FRECUENCIA QUE ES EXACTAMENTE LA MITAD DE LA FRECUENCIA DE RELOJ EL FF X1 SE COMPLEMENTARA CADA VEZ QUE LA SALIDA DEL FF X0 PASE DE ALTO A BAJO. POR LO TANTO LA SALIDA DE X1 TIENE UNA FRECUENCIA QUE ES LA MITAD DE LA FRECUENCIA DE SALIDA X0 (UN CUARTO DE LA FREC. DE RELOJ). EL FF X2 SE COMPLEMENTARÁ CADA VEZ QUE LA SALIDA DE X1 CAMBIA DE ALTO A BAJO. ASI LA FORMA DE ONDA DE SALIDA DE X2 TIENE LA MITAD DE FRECUECNIA QUE LA DE X1 (UN OCTAVO DE LA FREC. DE RELOJ CIRCUITOS DIGITALES

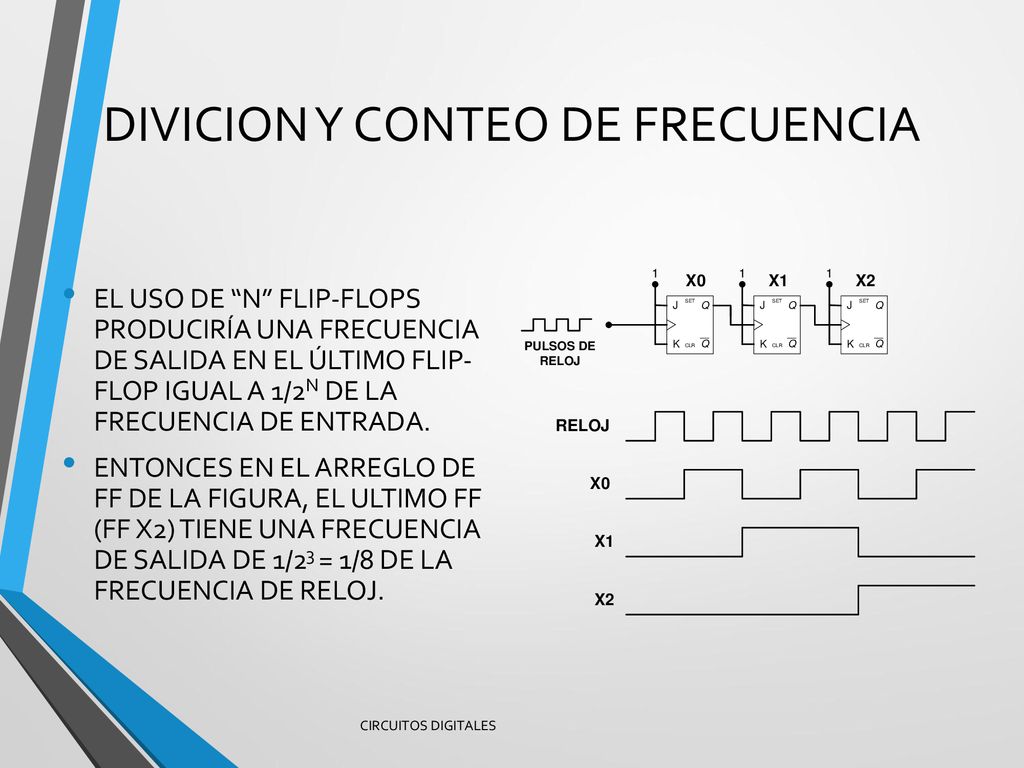

73 DIVICION Y CONTEO DE FRECUENCIA
EL USO DE “N” FLIP-FLOPS PRODUCIRÍA UNA FRECUENCIA DE SALIDA EN EL ÚLTIMO FLIP- FLOP IGUAL A 1/2N DE LA FRECUENCIA DE ENTRADA. ENTONCES EN EL ARREGLO DE FF DE LA FIGURA, EL ULTIMO FF (FF X2) TIENE UNA FRECUENCIA DE SALIDA DE 1/23 = 1/8 DE LA FRECUENCIA DE RELOJ. CIRCUITOS DIGITALES

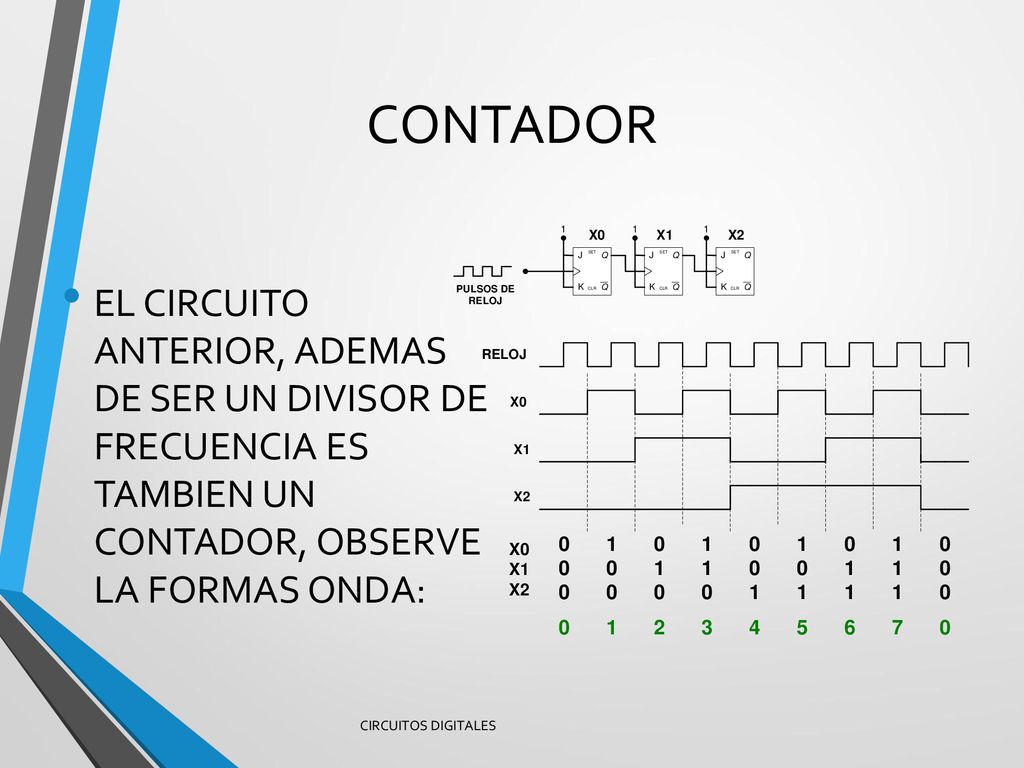

74 CONTADOR EL CIRCUITO ANTERIOR, ADEMAS DE SER UN DIVISOR DE FRECUENCIA ES TAMBIEN UN CONTADOR, OBSERVE LA FORMAS ONDA: CIRCUITOS DIGITALES

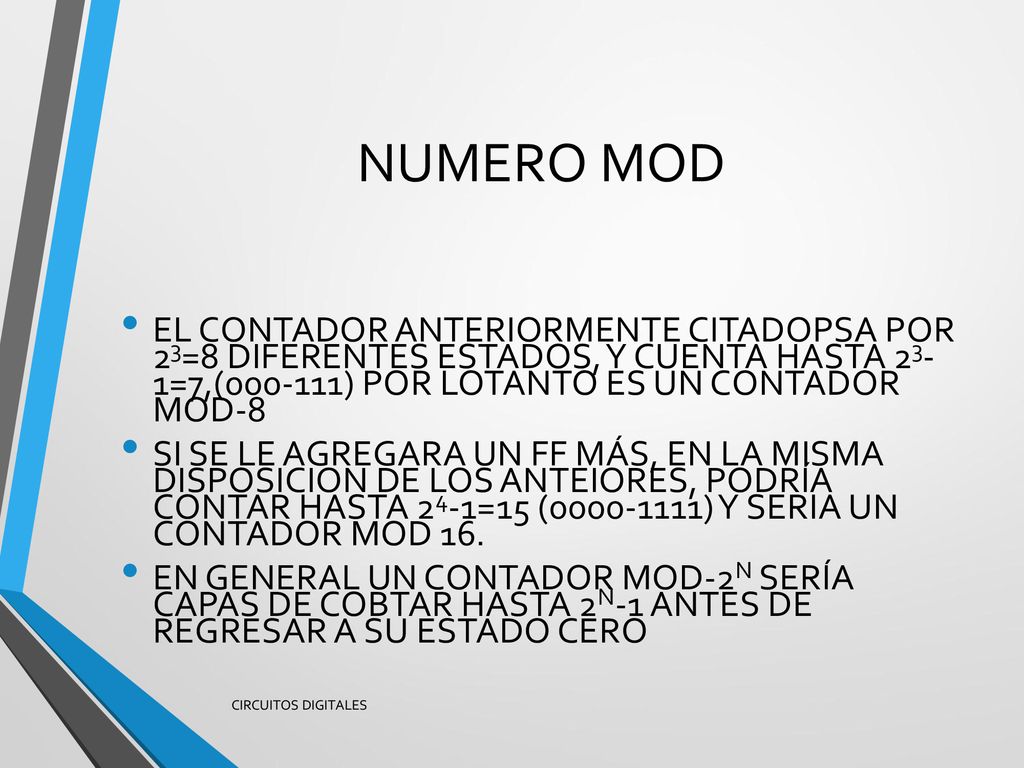

75 NUMERO MOD EL CONTADOR ANTERIORMENTE CITADOPSA POR 23=8 DIFERENTES ESTADOS, Y CUENTA HASTA 23- 1=7,( ) POR LOTANTO ES UN CONTADOR MOD-8 SI SE LE AGREGARA UN FF MÁS, EN LA MISMA DISPOSICION DE LOS ANTEIORES, PODRÍA CONTAR HASTA 24-1=15 ( ) Y SERIA UN CONTADOR MOD 16. EN GENERAL UN CONTADOR MOD-2N SERÍA CAPAS DE COBTAR HASTA 2N-1 ANTES DE REGRESAR A SU ESTADO CERO CIRCUITOS DIGITALES

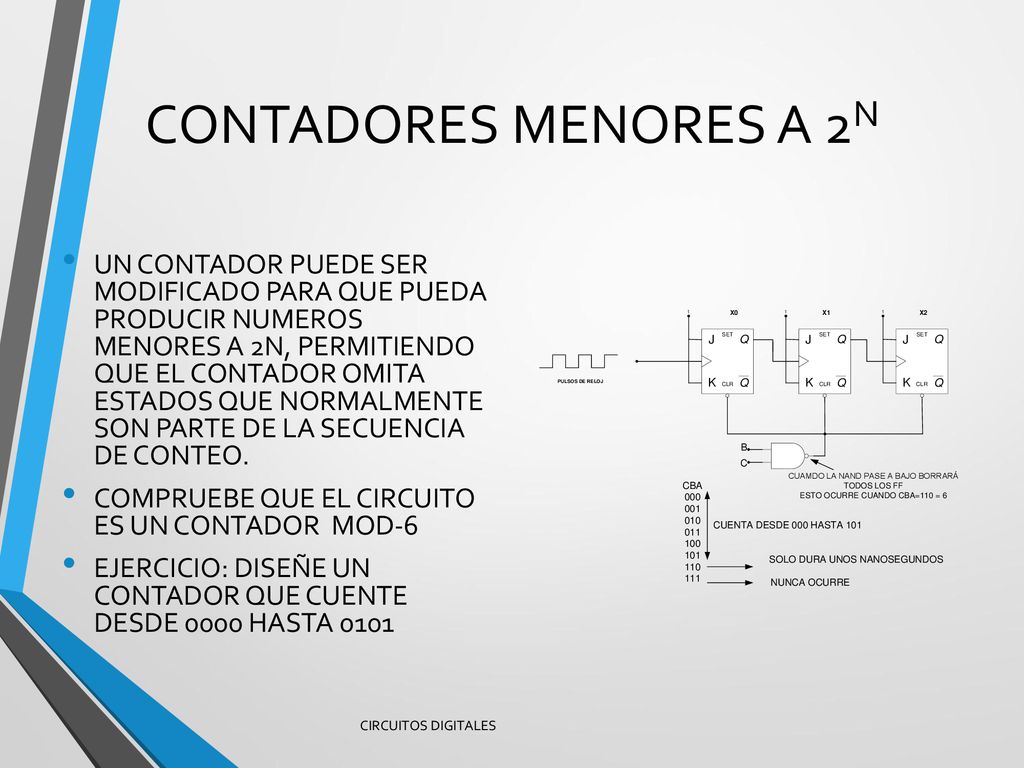

76 CONTADORES MENORES A 2N UN CONTADOR PUEDE SER MODIFICADO PARA QUE PUEDA PRODUCIR NUMEROS MENORES A 2N, PERMITIENDO QUE EL CONTADOR OMITA ESTADOS QUE NORMALMENTE SON PARTE DE LA SECUENCIA DE CONTEO. COMPRUEBE QUE EL CIRCUITO ES UN CONTADOR MOD-6 EJERCICIO: DISEÑE UN CONTADOR QUE CUENTE DESDE 0000 HASTA 0101 CIRCUITOS DIGITALES

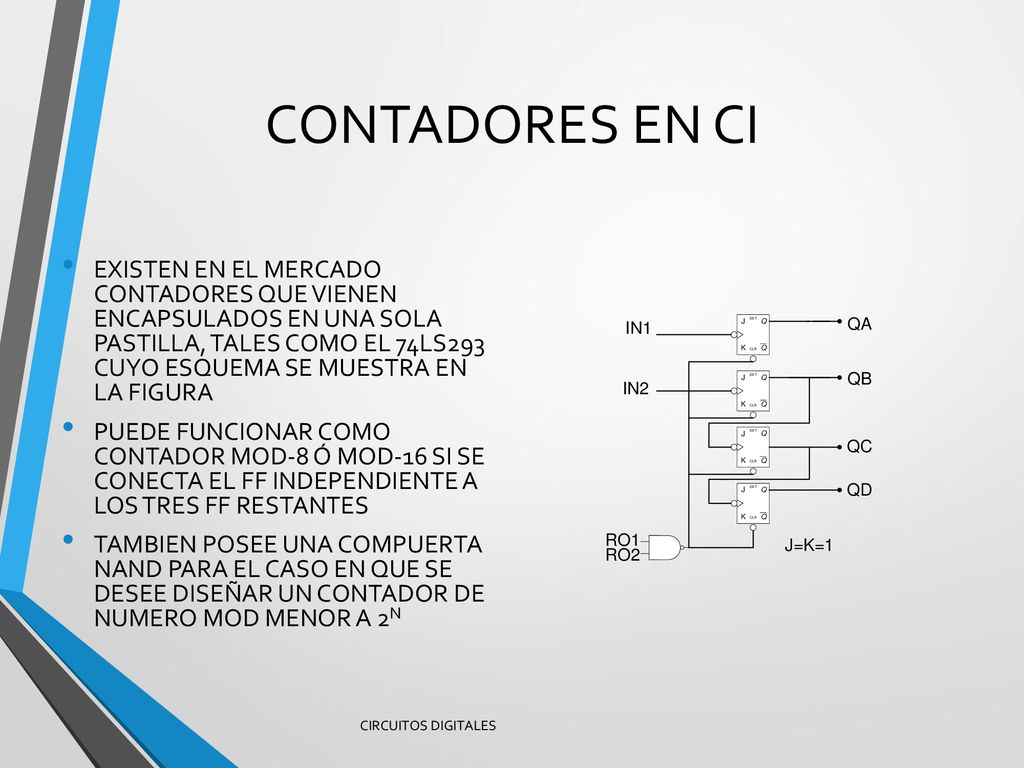

77 CONTADORES EN CI EXISTEN EN EL MERCADO CONTADORES QUE VIENEN ENCAPSULADOS EN UNA SOLA PASTILLA, TALES COMO EL 74LS293 CUYO ESQUEMA SE MUESTRA EN LA FIGURA PUEDE FUNCIONAR COMO CONTADOR MOD-8 Ó MOD-16 SI SE CONECTA EL FF INDEPENDIENTE A LOS TRES FF RESTANTES TAMBIEN POSEE UNA COMPUERTA NAND PARA EL CASO EN QUE SE DESEE DISEÑAR UN CONTADOR DE NUMERO MOD MENOR A 2N CIRCUITOS DIGITALES

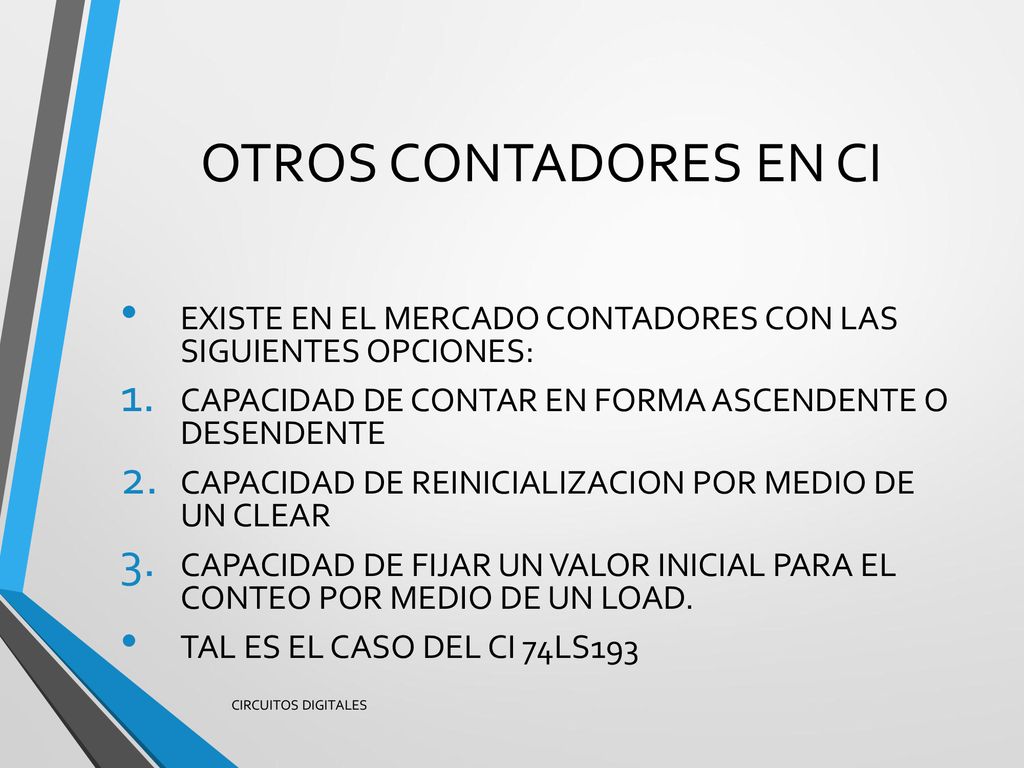

78 OTROS CONTADORES EN CI EXISTE EN EL MERCADO CONTADORES CON LAS SIGUIENTES OPCIONES: CAPACIDAD DE CONTAR EN FORMA ASCENDENTE O DESENDENTE CAPACIDAD DE REINICIALIZACION POR MEDIO DE UN CLEAR CAPACIDAD DE FIJAR UN VALOR INICIAL PARA EL CONTEO POR MEDIO DE UN LOAD. TAL ES EL CASO DEL CI 74LS193 CIRCUITOS DIGITALES

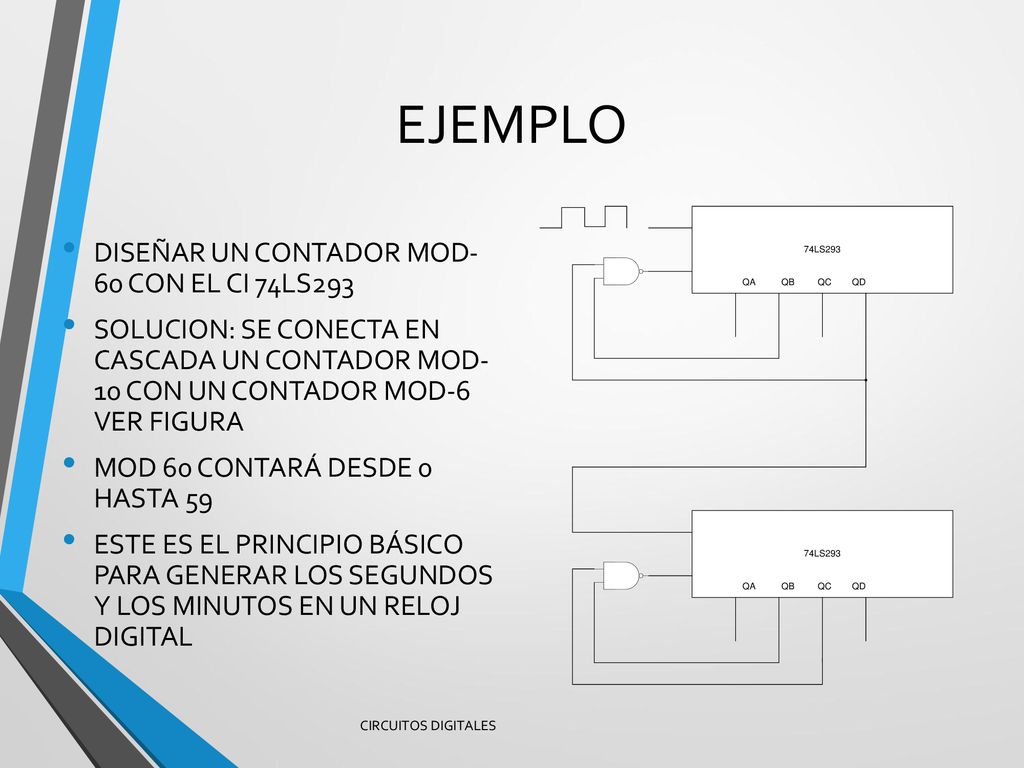

79 EJEMPLO DISEÑAR UN CONTADOR MOD- 60 CON EL CI 74LS293
SOLUCION: SE CONECTA EN CASCADA UN CONTADOR MOD- 10 CON UN CONTADOR MOD-6 VER FIGURA MOD 60 CONTARÁ DESDE 0 HASTA 59 ESTE ES EL PRINCIPIO BÁSICO PARA GENERAR LOS SEGUNDOS Y LOS MINUTOS EN UN RELOJ DIGITAL CIRCUITOS DIGITALES

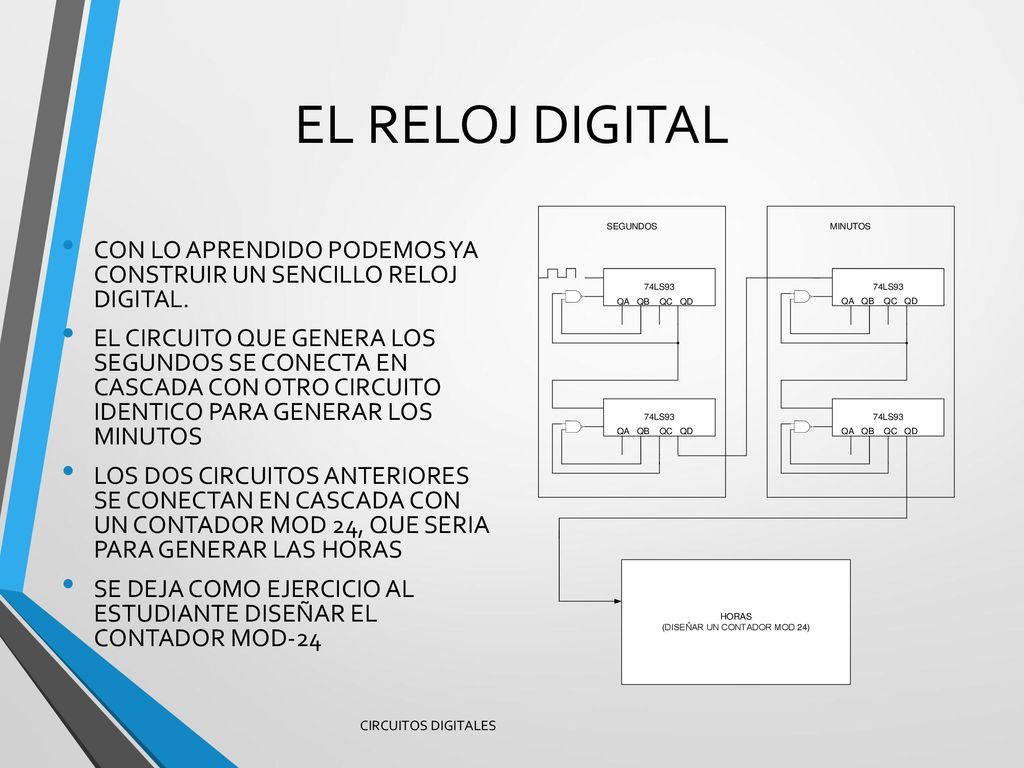

80 EL RELOJ DIGITAL CON LO APRENDIDO PODEMOS YA CONSTRUIR UN SENCILLO RELOJ DIGITAL. EL CIRCUITO QUE GENERA LOS SEGUNDOS SE CONECTA EN CASCADA CON OTRO CIRCUITO IDENTICO PARA GENERAR LOS MINUTOS LOS DOS CIRCUITOS ANTERIORES SE CONECTAN EN CASCADA CON UN CONTADOR MOD 24, QUE SERIA PARA GENERAR LAS HORAS SE DEJA COMO EJERCICIO AL ESTUDIANTE DISEÑAR EL CONTADOR MOD-24 CIRCUITOS DIGITALES

81 DECODIFICADORES Y VISUALIZADORES CODIFICADORES
CAPITULO 7 DECODIFICADORES Y VISUALIZADORES CODIFICADORES

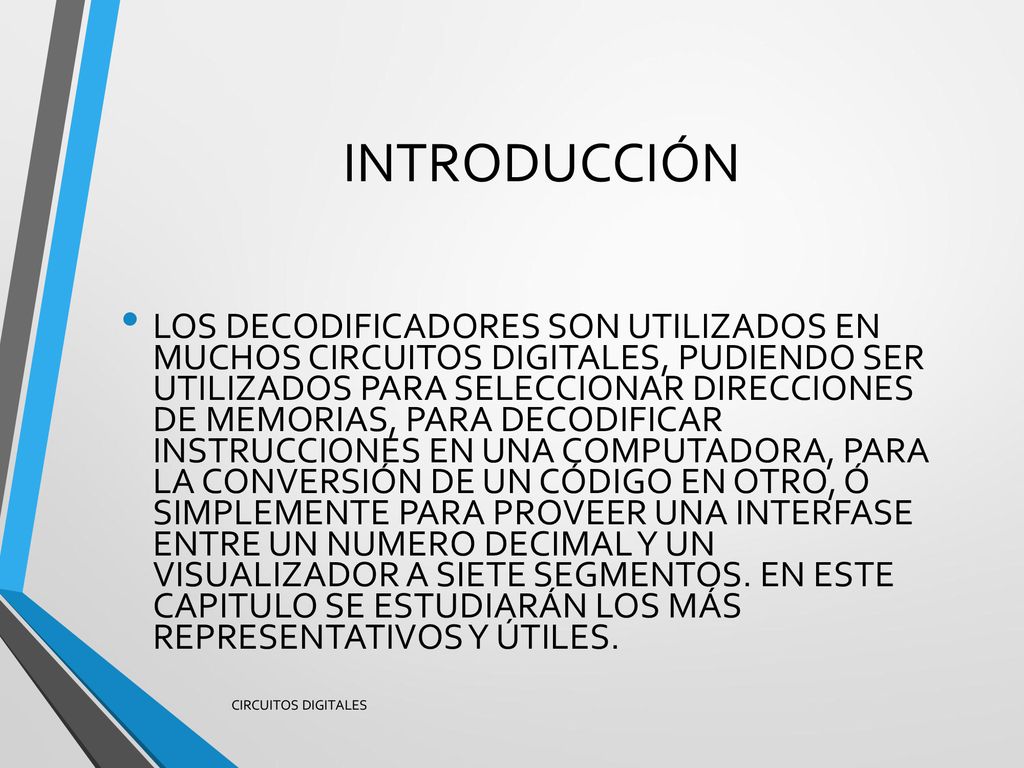

82 INTRODUCCIÓN LOS DECODIFICADORES SON UTILIZADOS EN MUCHOS CIRCUITOS DIGITALES, PUDIENDO SER UTILIZADOS PARA SELECCIONAR DIRECCIONES DE MEMORIAS, PARA DECODIFICAR INSTRUCCIONES EN UNA COMPUTADORA, PARA LA CONVERSIÓN DE UN CÓDIGO EN OTRO, Ó SIMPLEMENTE PARA PROVEER UNA INTERFASE ENTRE UN NUMERO DECIMAL Y UN VISUALIZADOR A SIETE SEGMENTOS. EN ESTE CAPITULO SE ESTUDIARÁN LOS MÁS REPRESENTATIVOS Y ÚTILES. CIRCUITOS DIGITALES

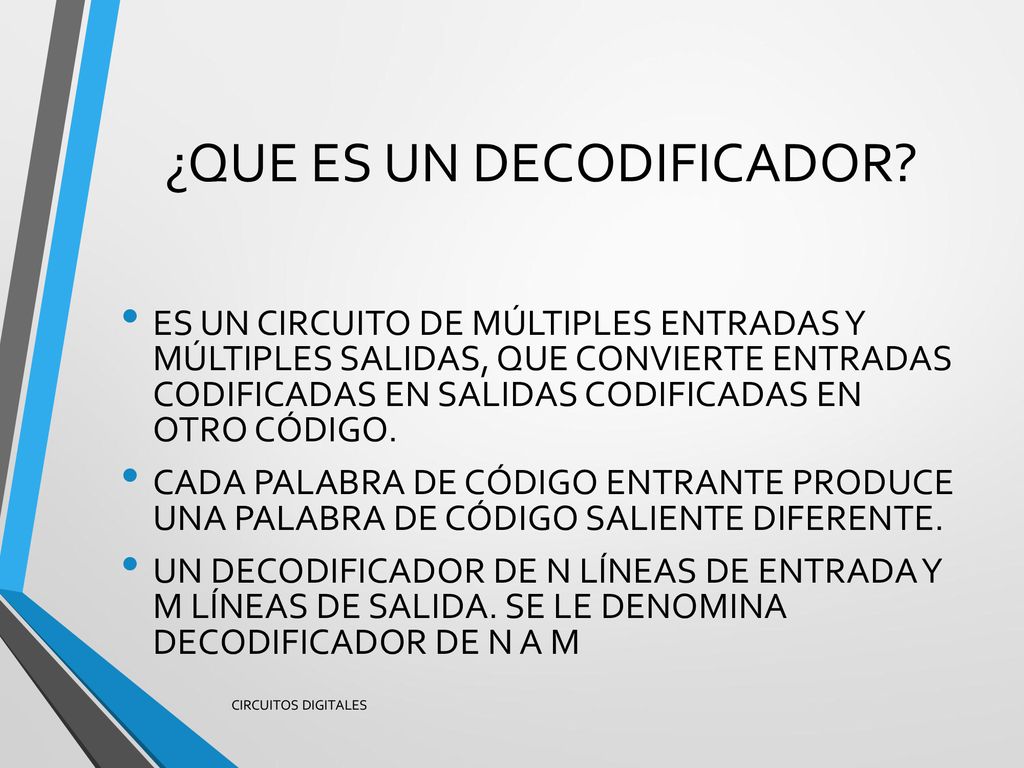

83 ¿QUE ES UN DECODIFICADOR?
ES UN CIRCUITO DE MÚLTIPLES ENTRADAS Y MÚLTIPLES SALIDAS, QUE CONVIERTE ENTRADAS CODIFICADAS EN SALIDAS CODIFICADAS EN OTRO CÓDIGO. CADA PALABRA DE CÓDIGO ENTRANTE PRODUCE UNA PALABRA DE CÓDIGO SALIENTE DIFERENTE. UN DECODIFICADOR DE N LÍNEAS DE ENTRADA Y M LÍNEAS DE SALIDA. SE LE DENOMINA DECODIFICADOR DE N A M CIRCUITOS DIGITALES

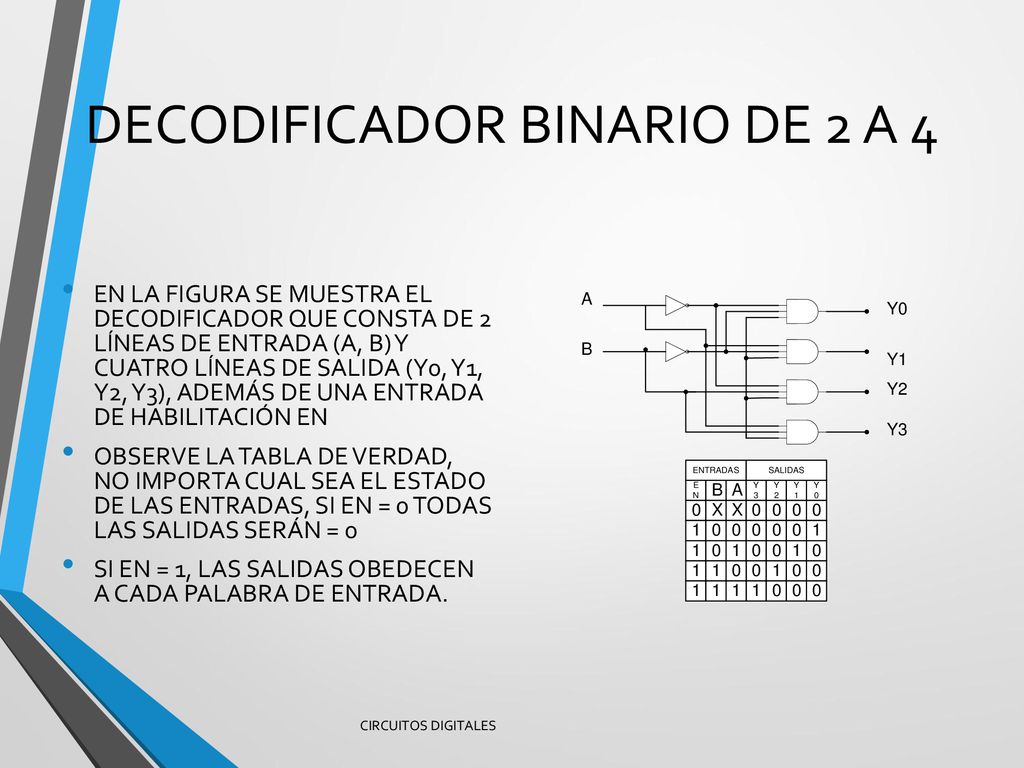

84 DECODIFICADOR BINARIO DE 2 A 4
EN LA FIGURA SE MUESTRA EL DECODIFICADOR QUE CONSTA DE 2 LÍNEAS DE ENTRADA (A, B) Y CUATRO LÍNEAS DE SALIDA (Y0, Y1, Y2, Y3), ADEMÁS DE UNA ENTRADA DE HABILITACIÓN EN OBSERVE LA TABLA DE VERDAD, NO IMPORTA CUAL SEA EL ESTADO DE LAS ENTRADAS, SI EN = 0 TODAS LAS SALIDAS SERÁN = 0 SI EN = 1, LAS SALIDAS OBEDECEN A CADA PALABRA DE ENTRADA. CIRCUITOS DIGITALES

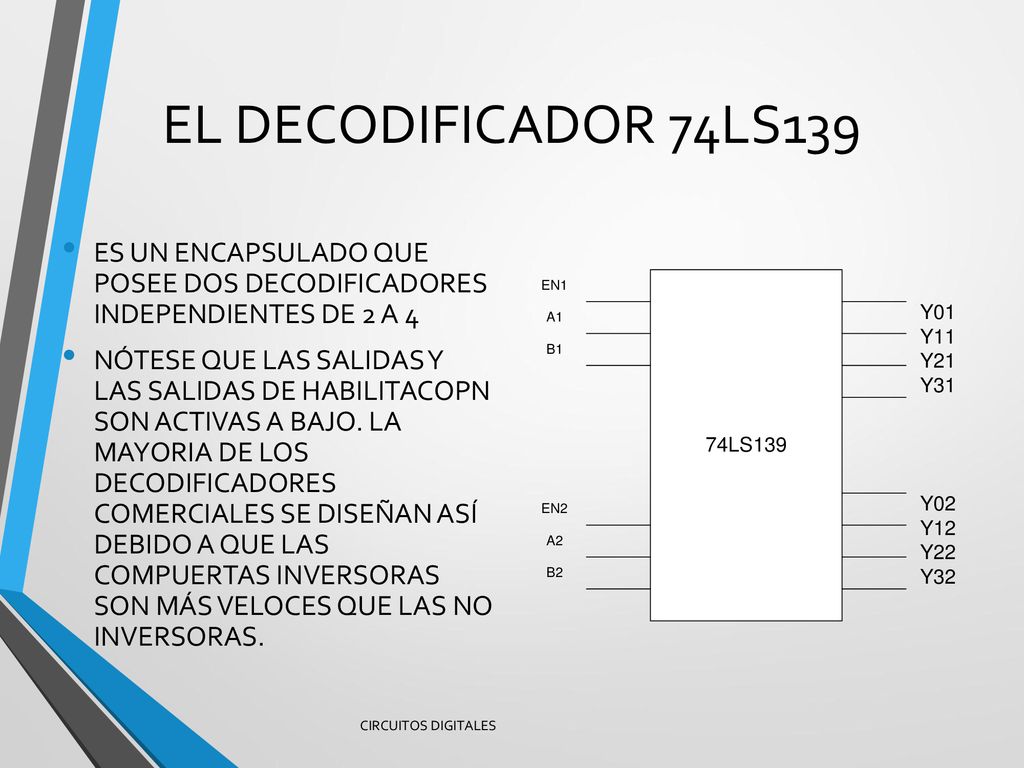

85 EL DECODIFICADOR 74LS139 ES UN ENCAPSULADO QUE POSEE DOS DECODIFICADORES INDEPENDIENTES DE 2 A 4 NÓTESE QUE LAS SALIDAS Y LAS SALIDAS DE HABILITACOPN SON ACTIVAS A BAJO. LA MAYORIA DE LOS DECODIFICADORES COMERCIALES SE DISEÑAN ASÍ DEBIDO A QUE LAS COMPUERTAS INVERSORAS SON MÁS VELOCES QUE LAS NO INVERSORAS. CIRCUITOS DIGITALES

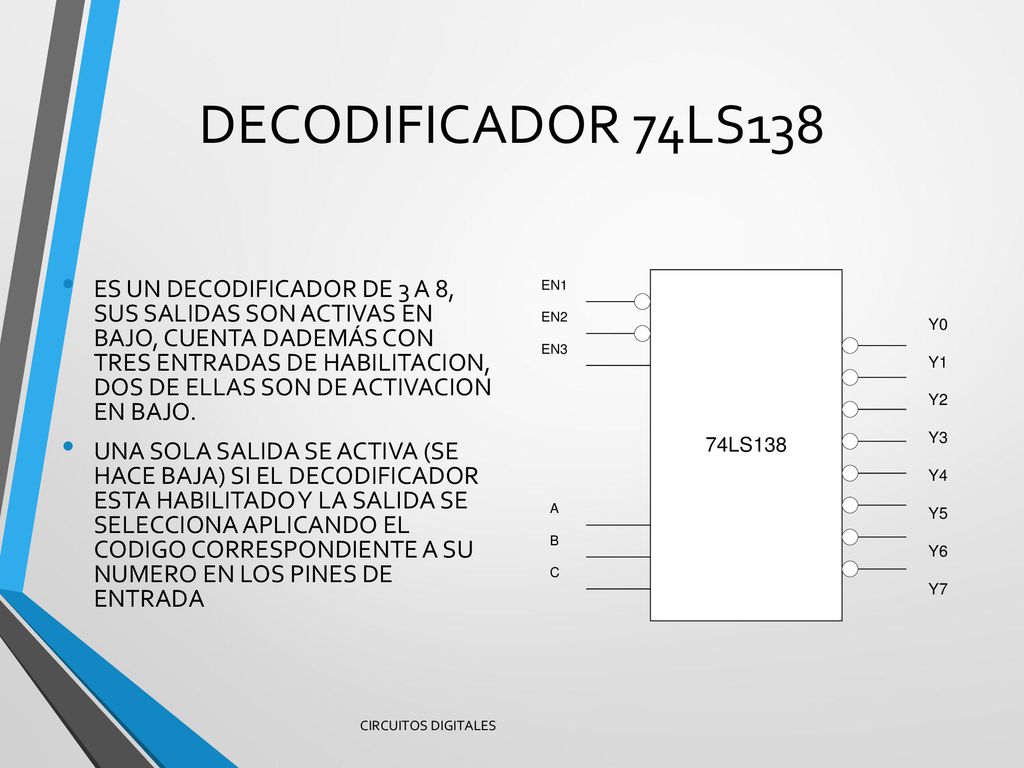

86 DECODIFICADOR 74LS138 ES UN DECODIFICADOR DE 3 A 8, SUS SALIDAS SON ACTIVAS EN BAJO, CUENTA DADEMÁS CON TRES ENTRADAS DE HABILITACION, DOS DE ELLAS SON DE ACTIVACION EN BAJO. UNA SOLA SALIDA SE ACTIVA (SE HACE BAJA) SI EL DECODIFICADOR ESTA HABILITADO Y LA SALIDA SE SELECCIONA APLICANDO EL CODIGO CORRESPONDIENTE A SU NUMERO EN LOS PINES DE ENTRADA CIRCUITOS DIGITALES

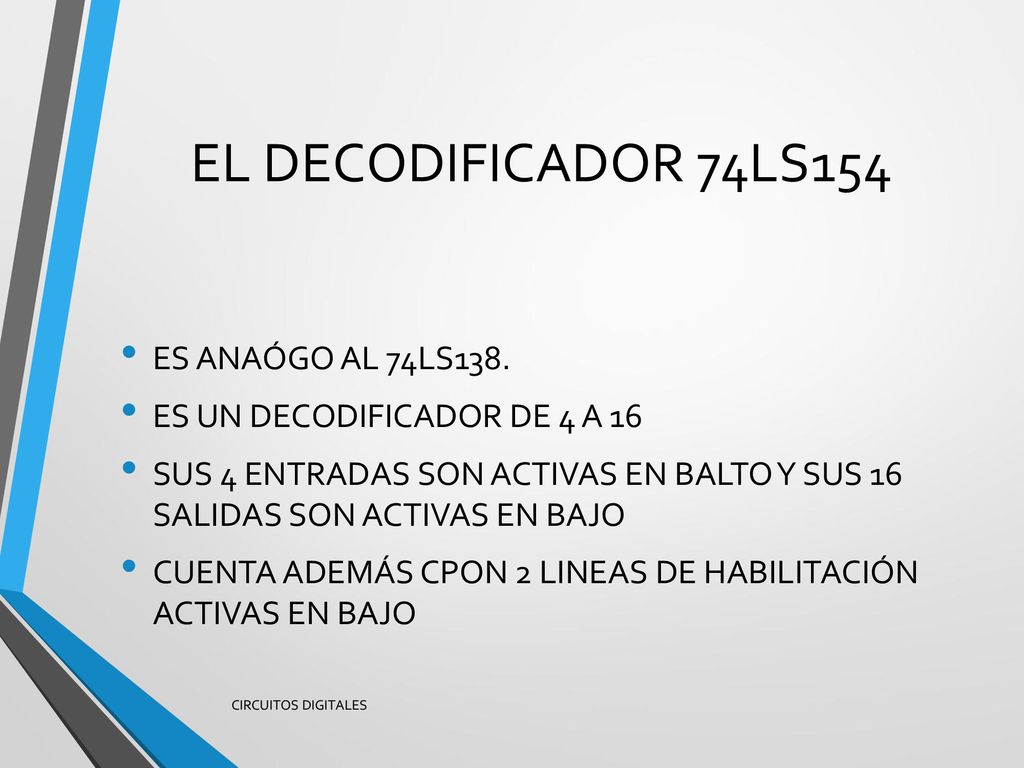

87 EL DECODIFICADOR 74LS154 ES ANAÓGO AL 74LS138.
ES UN DECODIFICADOR DE 4 A 16 SUS 4 ENTRADAS SON ACTIVAS EN BALTO Y SUS 16 SALIDAS SON ACTIVAS EN BAJO CUENTA ADEMÁS CPON 2 LINEAS DE HABILITACIÓN ACTIVAS EN BAJO CIRCUITOS DIGITALES

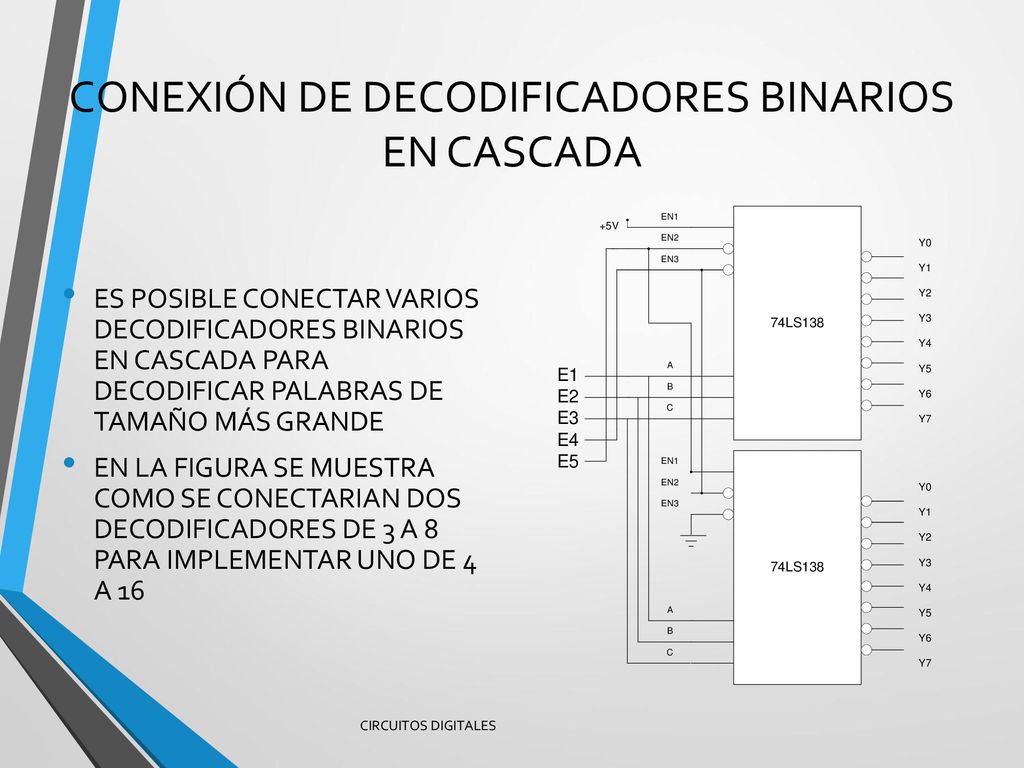

88 CONEXIÓN DE DECODIFICADORES BINARIOS EN CASCADA
ES POSIBLE CONECTAR VARIOS DECODIFICADORES BINARIOS EN CASCADA PARA DECODIFICAR PALABRAS DE TAMAÑO MÁS GRANDE EN LA FIGURA SE MUESTRA COMO SE CONECTARIAN DOS DECODIFICADORES DE 3 A 8 PARA IMPLEMENTAR UNO DE 4 A 16 CIRCUITOS DIGITALES

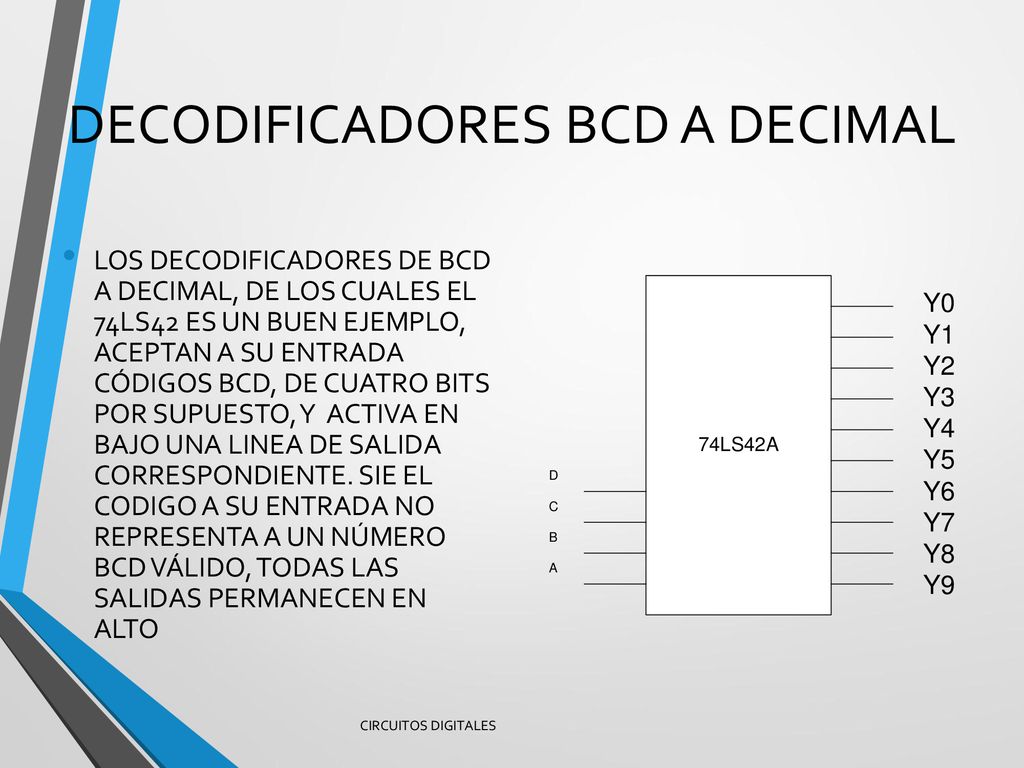

89 DECODIFICADORES BCD A DECIMAL
LOS DECODIFICADORES DE BCD A DECIMAL, DE LOS CUALES EL 74LS42 ES UN BUEN EJEMPLO, ACEPTAN A SU ENTRADA CÓDIGOS BCD, DE CUATRO BITS POR SUPUESTO, Y ACTIVA EN BAJO UNA LINEA DE SALIDA CORRESPONDIENTE. SIE EL CODIGO A SU ENTRADA NO REPRESENTA A UN NÚMERO BCD VÁLIDO, TODAS LAS SALIDAS PERMANECEN EN ALTO CIRCUITOS DIGITALES

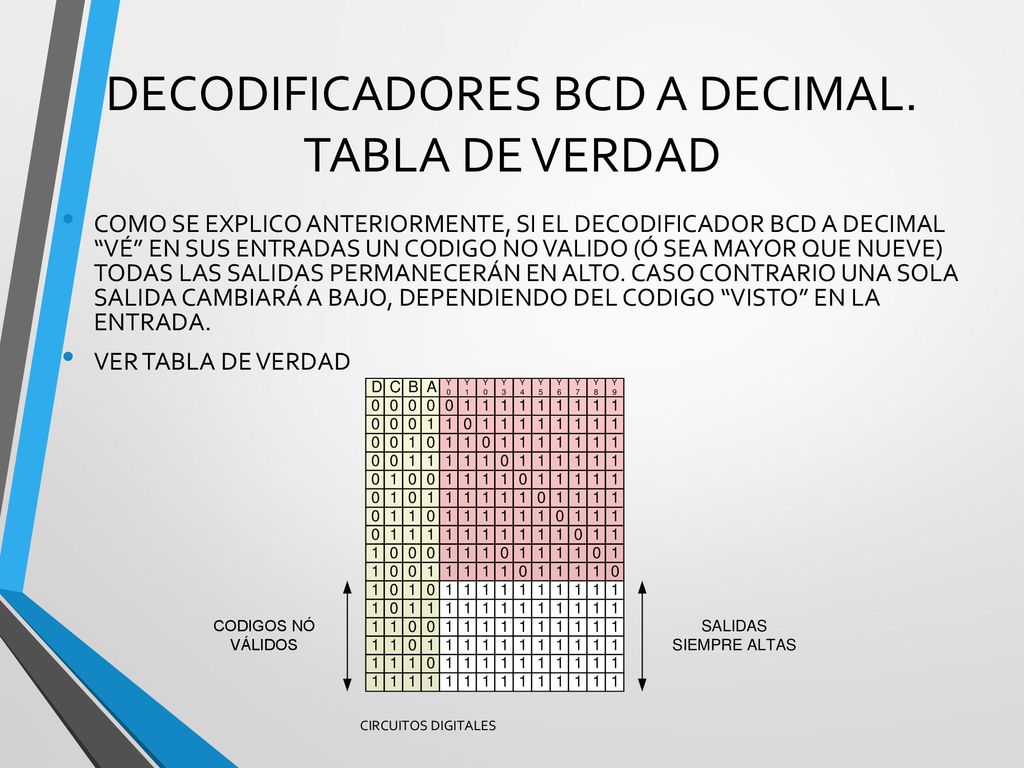

90 DECODIFICADORES BCD A DECIMAL. TABLA DE VERDAD
COMO SE EXPLICO ANTERIORMENTE, SI EL DECODIFICADOR BCD A DECIMAL “VÉ” EN SUS ENTRADAS UN CODIGO NO VALIDO (Ó SEA MAYOR QUE NUEVE) TODAS LAS SALIDAS PERMANECERÁN EN ALTO. CASO CONTRARIO UNA SOLA SALIDA CAMBIARÁ A BAJO, DEPENDIENDO DEL CODIGO “VISTO” EN LA ENTRADA. VER TABLA DE VERDAD CIRCUITOS DIGITALES

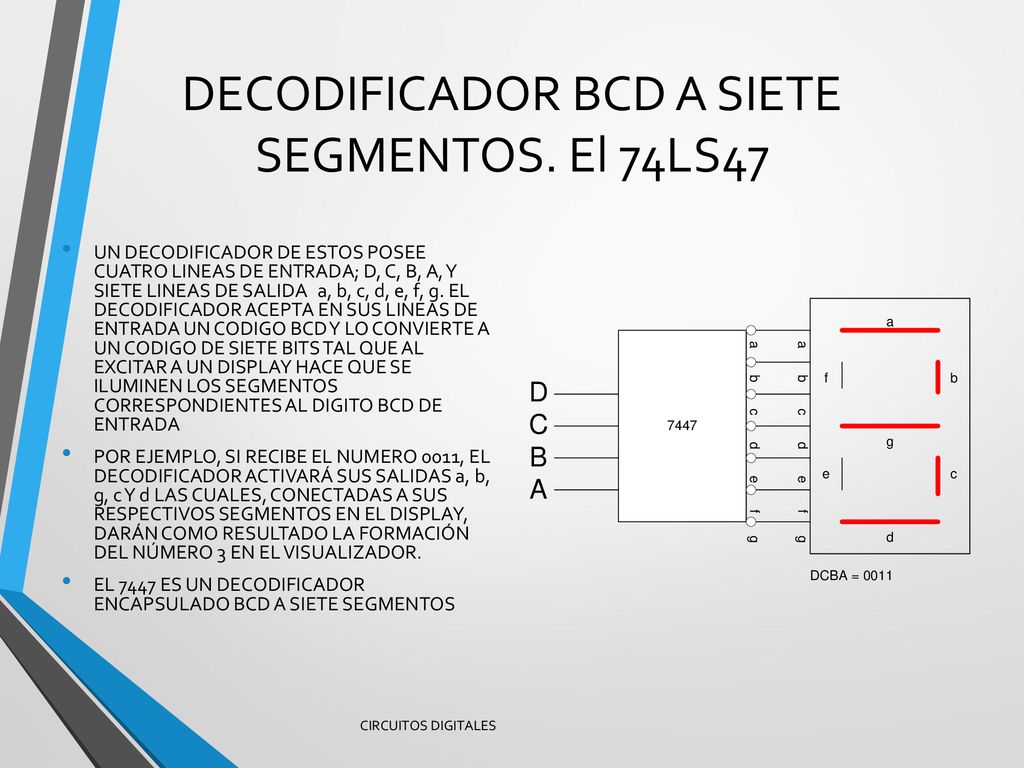

91 DECODIFICADOR BCD A SIETE SEGMENTOS. El 74LS47
UN DECODIFICADOR DE ESTOS POSEE CUATRO LINEAS DE ENTRADA; D, C, B, A, Y SIETE LINEAS DE SALIDA a, b, c, d, e, f, g. EL DECODIFICADOR ACEPTA EN SUS LINEAS DE ENTRADA UN CODIGO BCD Y LO CONVIERTE A UN CODIGO DE SIETE BITS TAL QUE AL EXCITAR A UN DISPLAY HACE QUE SE ILUMINEN LOS SEGMENTOS CORRESPONDIENTES AL DIGITO BCD DE ENTRADA POR EJEMPLO, SI RECIBE EL NUMERO 0011, EL DECODIFICADOR ACTIVARÁ SUS SALIDAS a, b, g, c Y d LAS CUALES, CONECTADAS A SUS RESPECTIVOS SEGMENTOS EN EL DISPLAY, DARÁN COMO RESULTADO LA FORMACIÓN DEL NÚMERO 3 EN EL VISUALIZADOR. EL 7447 ES UN DECODIFICADOR ENCAPSULADO BCD A SIETE SEGMENTOS CIRCUITOS DIGITALES

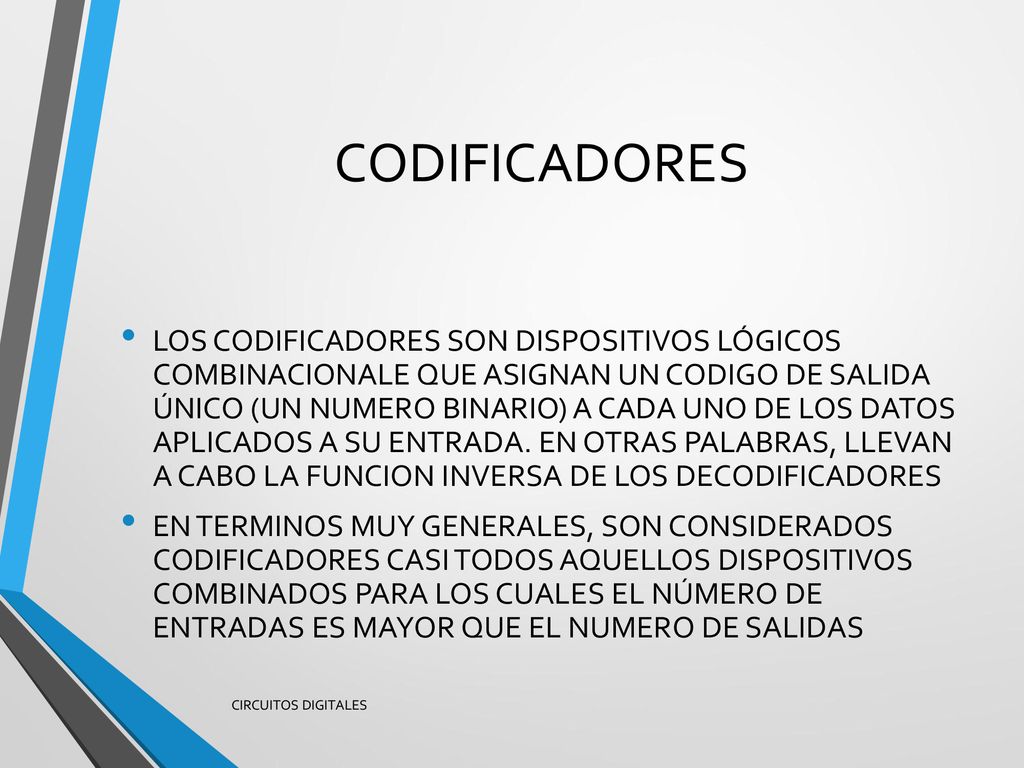

92 CODIFICADORES LOS CODIFICADORES SON DISPOSITIVOS LÓGICOS COMBINACIONALE QUE ASIGNAN UN CODIGO DE SALIDA ÚNICO (UN NUMERO BINARIO) A CADA UNO DE LOS DATOS APLICADOS A SU ENTRADA. EN OTRAS PALABRAS, LLEVAN A CABO LA FUNCION INVERSA DE LOS DECODIFICADORES EN TERMINOS MUY GENERALES, SON CONSIDERADOS CODIFICADORES CASI TODOS AQUELLOS DISPOSITIVOS COMBINADOS PARA LOS CUALES EL NÚMERO DE ENTRADAS ES MAYOR QUE EL NUMERO DE SALIDAS CIRCUITOS DIGITALES

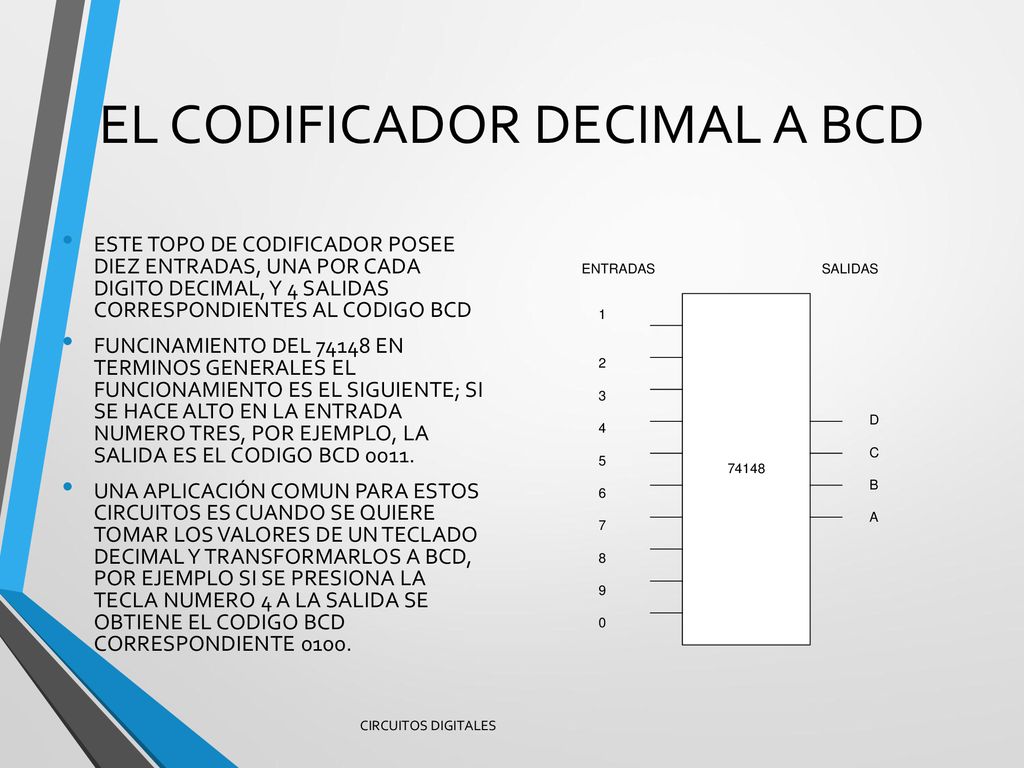

93 EL CODIFICADOR DECIMAL A BCD
ESTE TOPO DE CODIFICADOR POSEE DIEZ ENTRADAS, UNA POR CADA DIGITO DECIMAL, Y 4 SALIDAS CORRESPONDIENTES AL CODIGO BCD FUNCINAMIENTO DEL EN TERMINOS GENERALES EL FUNCIONAMIENTO ES EL SIGUIENTE; SI SE HACE ALTO EN LA ENTRADA NUMERO TRES, POR EJEMPLO, LA SALIDA ES EL CODIGO BCD 0011. UNA APLICACIÓN COMUN PARA ESTOS CIRCUITOS ES CUANDO SE QUIERE TOMAR LOS VALORES DE UN TECLADO DECIMAL Y TRANSFORMARLOS A BCD, POR EJEMPLO SI SE PRESIONA LA TECLA NUMERO 4 A LA SALIDA SE OBTIENE EL CODIGO BCD CORRESPONDIENTE 0100. CIRCUITOS DIGITALES

94 MULTIPLEXORES Y DEMULTIPLEXORES
CAPITULO 8 MULTIPLEXORES Y DEMULTIPLEXORES

95 CONCEPTO DE MULTIPLEXACION
LA MULTIPLEXACION CONSISTE EN LA CANALIZACION DE VARIAS LINEAS DE ENTRADA HACIA UNA SOLA LINEA DE SALIDA EN LA FIGURA, DEPENDIENDO DE LA POSICIÓN DEL INTERRUPTOR ROTAORIO LA INFORMACION DE UNO DE LOS CANALES DE ENTRADA ES TRANSFERIDA A LA LINEA DE SALIDA CIRCUITOS DIGITALES

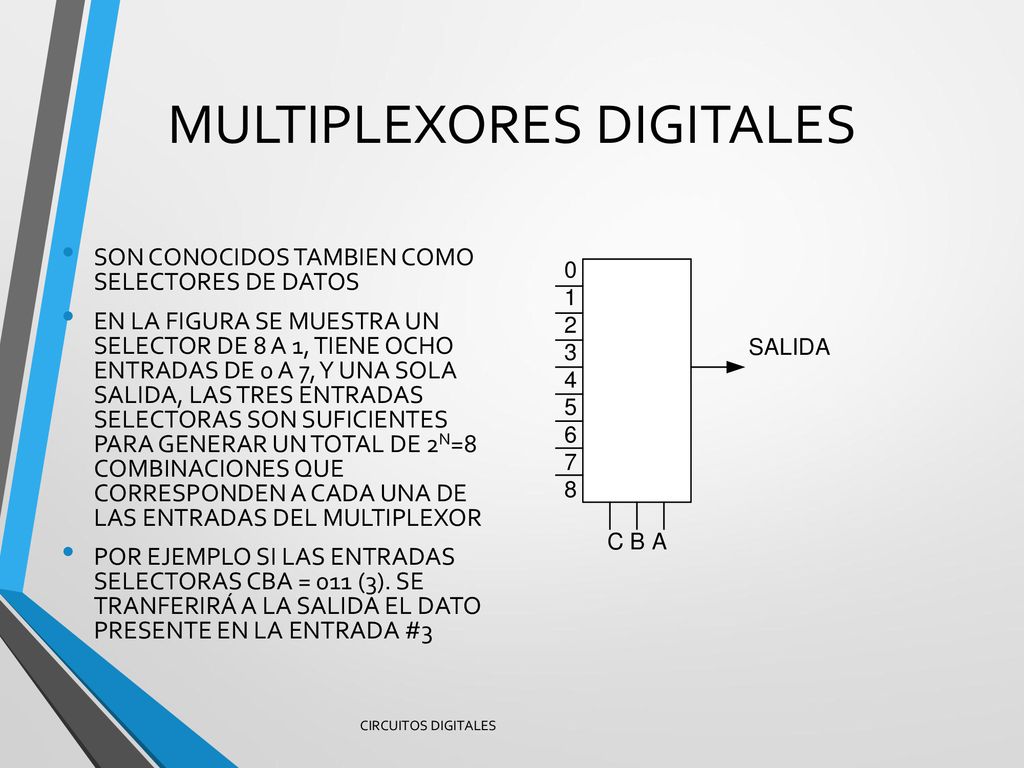

96 MULTIPLEXORES DIGITALES
SON CONOCIDOS TAMBIEN COMO SELECTORES DE DATOS EN LA FIGURA SE MUESTRA UN SELECTOR DE 8 A 1, TIENE OCHO ENTRADAS DE 0 A 7, Y UNA SOLA SALIDA, LAS TRES ENTRADAS SELECTORAS SON SUFICIENTES PARA GENERAR UN TOTAL DE 2N=8 COMBINACIONES QUE CORRESPONDEN A CADA UNA DE LAS ENTRADAS DEL MULTIPLEXOR POR EJEMPLO SI LAS ENTRADAS SELECTORAS CBA = 011 (3). SE TRANFERIRÁ A LA SALIDA EL DATO PRESENTE EN LA ENTRADA #3 CIRCUITOS DIGITALES

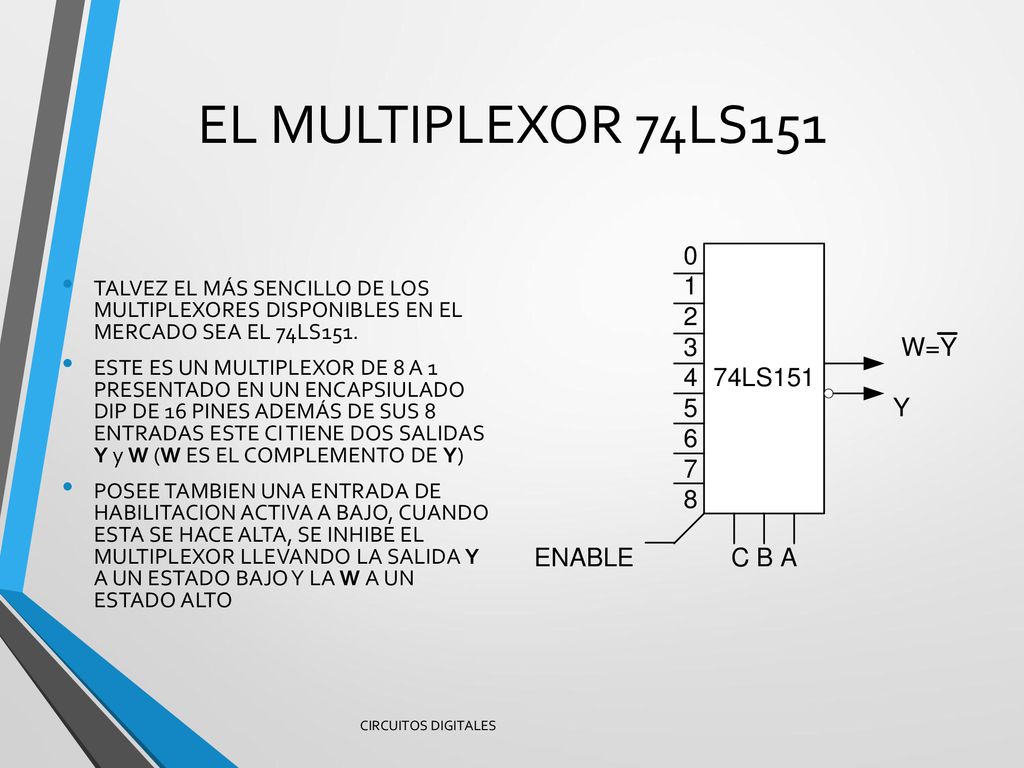

97 EL MULTIPLEXOR 74LS151 TALVEZ EL MÁS SENCILLO DE LOS MULTIPLEXORES DISPONIBLES EN EL MERCADO SEA EL 74LS151. ESTE ES UN MULTIPLEXOR DE 8 A 1 PRESENTADO EN UN ENCAPSIULADO DIP DE 16 PINES ADEMÁS DE SUS 8 ENTRADAS ESTE CI TIENE DOS SALIDAS Y y W (W ES EL COMPLEMENTO DE Y) POSEE TAMBIEN UNA ENTRADA DE HABILITACION ACTIVA A BAJO, CUANDO ESTA SE HACE ALTA, SE INHIBE EL MULTIPLEXOR LLEVANDO LA SALIDA Y A UN ESTADO BAJO Y LA W A UN ESTADO ALTO CIRCUITOS DIGITALES

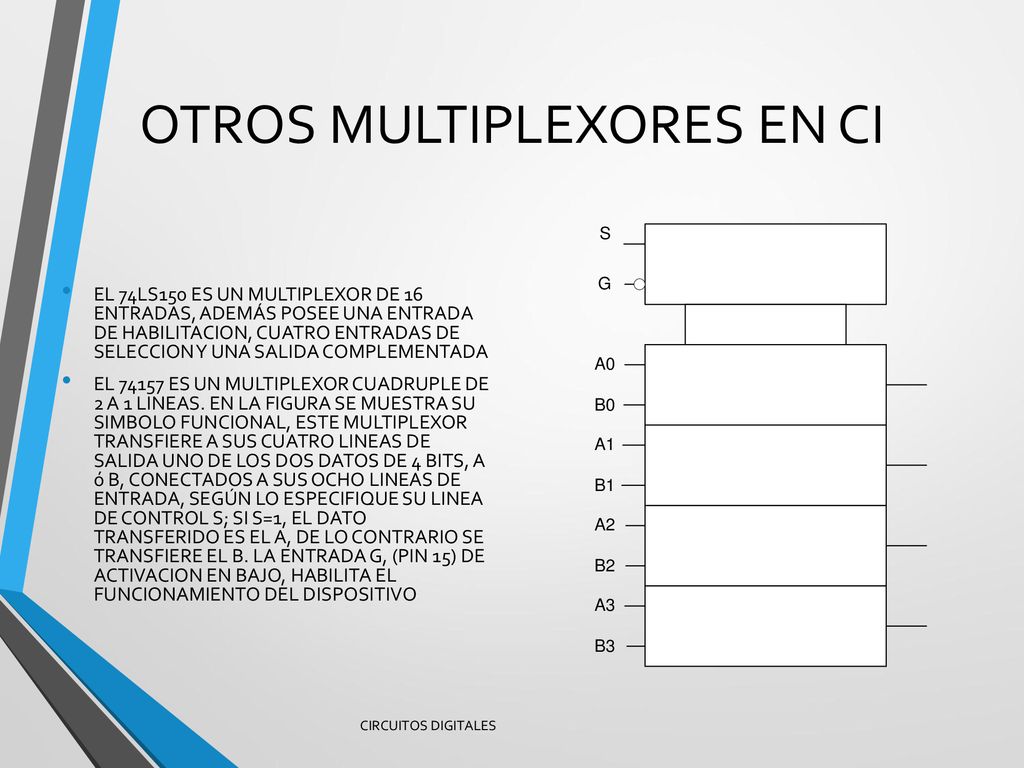

98 OTROS MULTIPLEXORES EN CI
EL 74LS150 ES UN MULTIPLEXOR DE 16 ENTRADAS, ADEMÁS POSEE UNA ENTRADA DE HABILITACION, CUATRO ENTRADAS DE SELECCION Y UNA SALIDA COMPLEMENTADA EL ES UN MULTIPLEXOR CUADRUPLE DE 2 A 1 LINEAS. EN LA FIGURA SE MUESTRA SU SIMBOLO FUNCIONAL, ESTE MULTIPLEXOR TRANSFIERE A SUS CUATRO LINEAS DE SALIDA UNO DE LOS DOS DATOS DE 4 BITS, A ó B, CONECTADOS A SUS OCHO LINEAS DE ENTRADA, SEGÚN LO ESPECIFIQUE SU LINEA DE CONTROL S; SI S=1, EL DATO TRANSFERIDO ES EL A, DE LO CONTRARIO SE TRANSFIERE EL B. LA ENTRADA G, (PIN 15) DE ACTIVACION EN BAJO, HABILITA EL FUNCIONAMIENTO DEL DISPOSITIVO CIRCUITOS DIGITALES

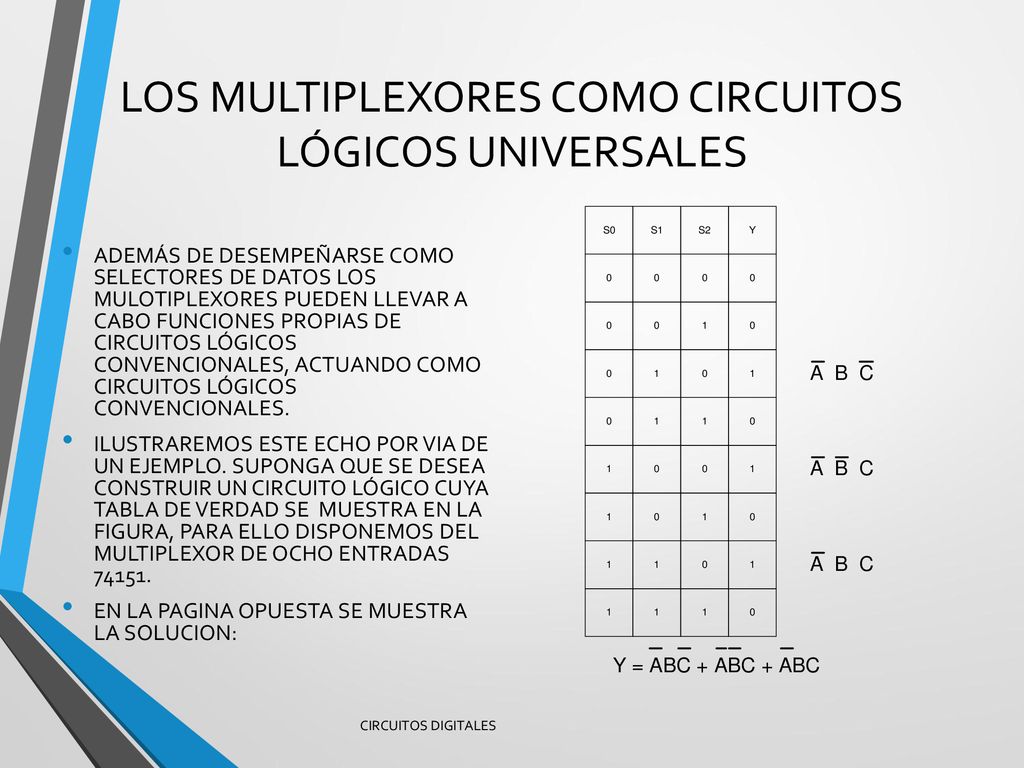

99 LOS MULTIPLEXORES COMO CIRCUITOS LÓGICOS UNIVERSALES
ADEMÁS DE DESEMPEÑARSE COMO SELECTORES DE DATOS LOS MULOTIPLEXORES PUEDEN LLEVAR A CABO FUNCIONES PROPIAS DE CIRCUITOS LÓGICOS CONVENCIONALES, ACTUANDO COMO CIRCUITOS LÓGICOS CONVENCIONALES. ILUSTRAREMOS ESTE ECHO POR VIA DE UN EJEMPLO. SUPONGA QUE SE DESEA CONSTRUIR UN CIRCUITO LÓGICO CUYA TABLA DE VERDAD SE MUESTRA EN LA FIGURA, PARA ELLO DISPONEMOS DEL MULTIPLEXOR DE OCHO ENTRADAS EN LA PAGINA OPUESTA SE MUESTRA LA SOLUCION: CIRCUITOS DIGITALES

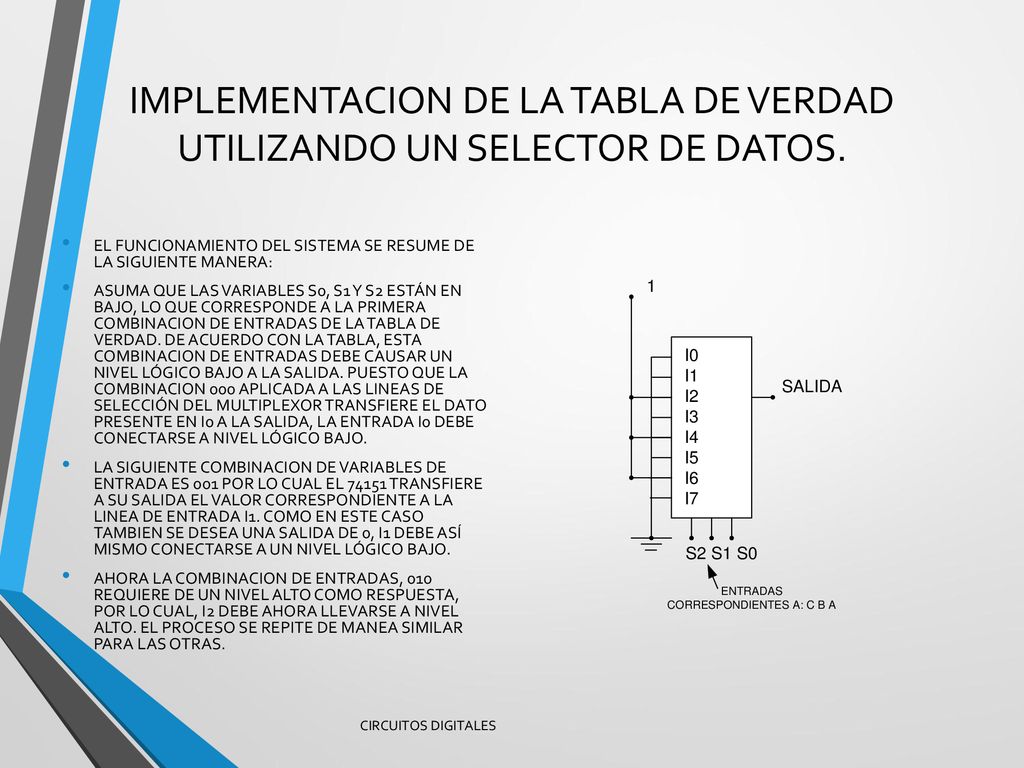

100 IMPLEMENTACION DE LA TABLA DE VERDAD UTILIZANDO UN SELECTOR DE DATOS.
EL FUNCIONAMIENTO DEL SISTEMA SE RESUME DE LA SIGUIENTE MANERA: ASUMA QUE LAS VARIABLES S0, S1 Y S2 ESTÁN EN BAJO, LO QUE CORRESPONDE A LA PRIMERA COMBINACION DE ENTRADAS DE LA TABLA DE VERDAD. DE ACUERDO CON LA TABLA, ESTA COMBINACION DE ENTRADAS DEBE CAUSAR UN NIVEL LÓGICO BAJO A LA SALIDA. PUESTO QUE LA COMBINACION 000 APLICADA A LAS LINEAS DE SELECCIÓN DEL MULTIPLEXOR TRANSFIERE EL DATO PRESENTE EN I0 A LA SALIDA, LA ENTRADA I0 DEBE CONECTARSE A NIVEL LÓGICO BAJO. LA SIGUIENTE COMBINACION DE VARIABLES DE ENTRADA ES 001 POR LO CUAL EL TRANSFIERE A SU SALIDA EL VALOR CORRESPONDIENTE A LA LINEA DE ENTRADA I1. COMO EN ESTE CASO TAMBIEN SE DESEA UNA SALIDA DE 0, I1 DEBE ASÍ MISMO CONECTARSE A UN NIVEL LÓGICO BAJO. AHORA LA COMBINACION DE ENTRADAS, 010 REQUIERE DE UN NIVEL ALTO COMO RESPUESTA, POR LO CUAL, I2 DEBE AHORA LLEVARSE A NIVEL ALTO. EL PROCESO SE REPITE DE MANEA SIMILAR PARA LAS OTRAS. CIRCUITOS DIGITALES

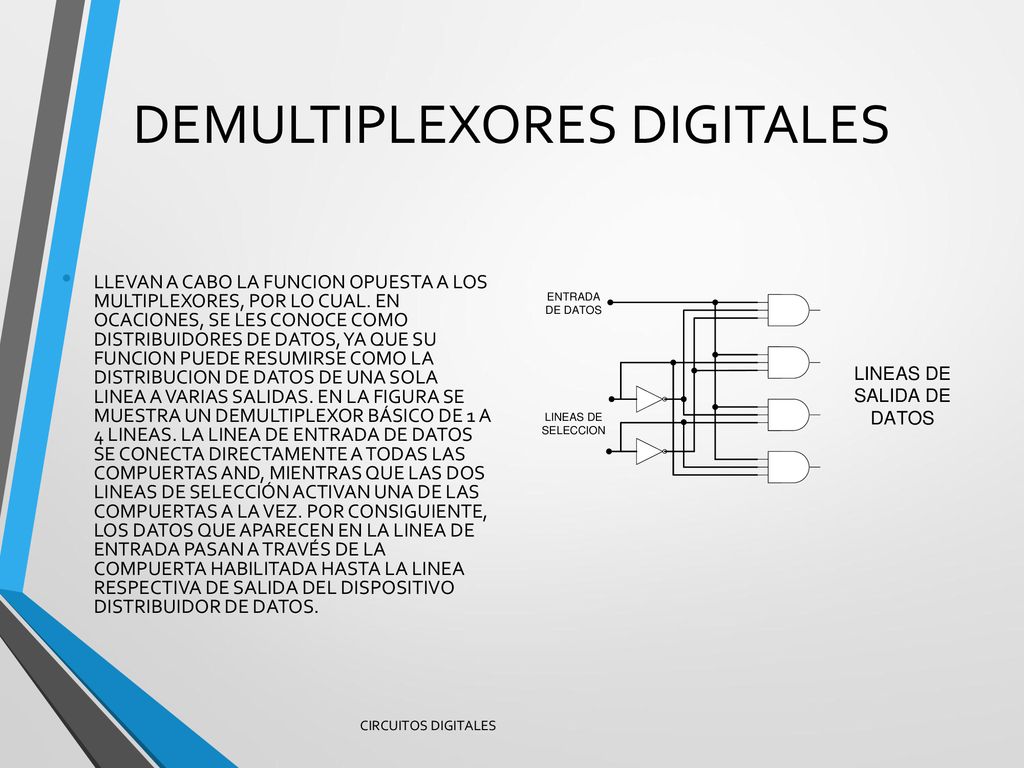

101 DEMULTIPLEXORES DIGITALES
LLEVAN A CABO LA FUNCION OPUESTA A LOS MULTIPLEXORES, POR LO CUAL. EN OCACIONES, SE LES CONOCE COMO DISTRIBUIDORES DE DATOS, YA QUE SU FUNCION PUEDE RESUMIRSE COMO LA DISTRIBUCION DE DATOS DE UNA SOLA LINEA A VARIAS SALIDAS. EN LA FIGURA SE MUESTRA UN DEMULTIPLEXOR BÁSICO DE 1 A 4 LINEAS. LA LINEA DE ENTRADA DE DATOS SE CONECTA DIRECTAMENTE A TODAS LAS COMPUERTAS AND, MIENTRAS QUE LAS DOS LINEAS DE SELECCIÓN ACTIVAN UNA DE LAS COMPUERTAS A LA VEZ. POR CONSIGUIENTE, LOS DATOS QUE APARECEN EN LA LINEA DE ENTRADA PASAN A TRAVÉS DE LA COMPUERTA HABILITADA HASTA LA LINEA RESPECTIVA DE SALIDA DEL DISPOSITIVO DISTRIBUIDOR DE DATOS. CIRCUITOS DIGITALES

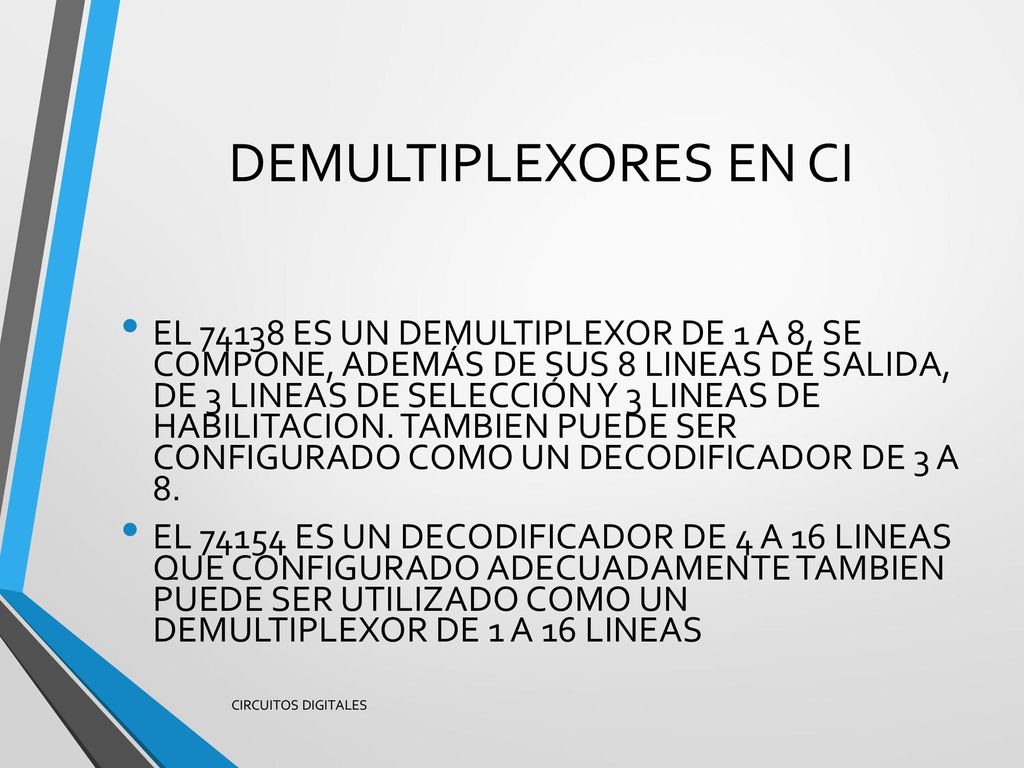

102 DEMULTIPLEXORES EN CI EL ES UN DEMULTIPLEXOR DE 1 A 8, SE COMPONE, ADEMÁS DE SUS 8 LINEAS DE SALIDA, DE 3 LINEAS DE SELECCIÓN Y 3 LINEAS DE HABILITACION. TAMBIEN PUEDE SER CONFIGURADO COMO UN DECODIFICADOR DE 3 A 8. EL ES UN DECODIFICADOR DE 4 A 16 LINEAS QUE CONFIGURADO ADECUADAMENTE TAMBIEN PUEDE SER UTILIZADO COMO UN DEMULTIPLEXOR DE 1 A 16 LINEAS CIRCUITOS DIGITALES

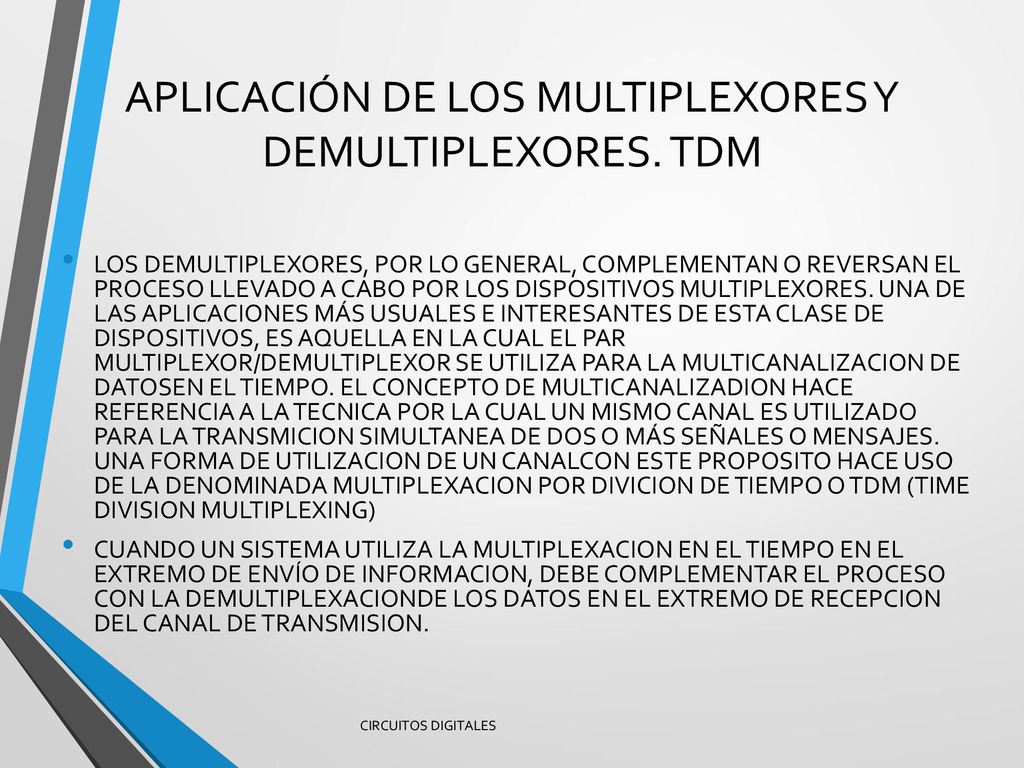

103 APLICACIÓN DE LOS MULTIPLEXORES Y DEMULTIPLEXORES. TDM
LOS DEMULTIPLEXORES, POR LO GENERAL, COMPLEMENTAN O REVERSAN EL PROCESO LLEVADO A CABO POR LOS DISPOSITIVOS MULTIPLEXORES. UNA DE LAS APLICACIONES MÁS USUALES E INTERESANTES DE ESTA CLASE DE DISPOSITIVOS, ES AQUELLA EN LA CUAL EL PAR MULTIPLEXOR/DEMULTIPLEXOR SE UTILIZA PARA LA MULTICANALIZACION DE DATOSEN EL TIEMPO. EL CONCEPTO DE MULTICANALIZADION HACE REFERENCIA A LA TECNICA POR LA CUAL UN MISMO CANAL ES UTILIZADO PARA LA TRANSMICION SIMULTANEA DE DOS O MÁS SEÑALES O MENSAJES. UNA FORMA DE UTILIZACION DE UN CANALCON ESTE PROPOSITO HACE USO DE LA DENOMINADA MULTIPLEXACION POR DIVICION DE TIEMPO O TDM (TIME DIVISION MULTIPLEXING) CUANDO UN SISTEMA UTILIZA LA MULTIPLEXACION EN EL TIEMPO EN EL EXTREMO DE ENVÍO DE INFORMACION, DEBE COMPLEMENTAR EL PROCESO CON LA DEMULTIPLEXACIONDE LOS DATOS EN EL EXTREMO DE RECEPCION DEL CANAL DE TRANSMISION. CIRCUITOS DIGITALES

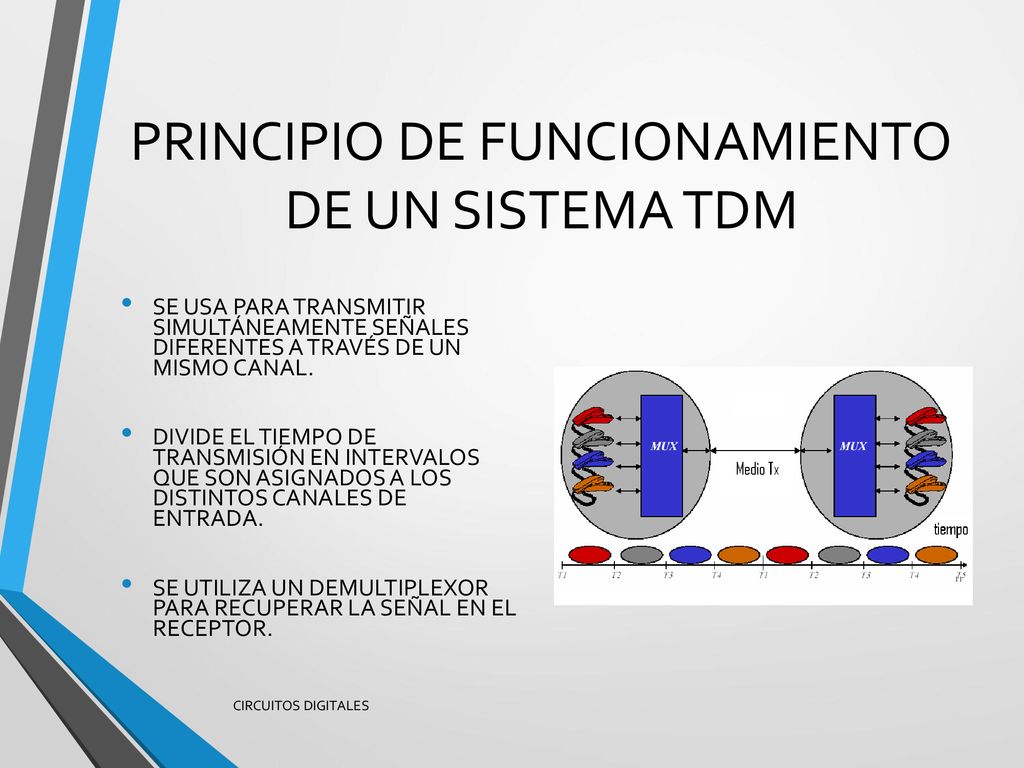

104 PRINCIPIO DE FUNCIONAMIENTO DE UN SISTEMA TDM
SE USA PARA TRANSMITIR SIMULTÁNEAMENTE SEÑALES DIFERENTES A TRAVÉS DE UN MISMO CANAL. DIVIDE EL TIEMPO DE TRANSMISIÓN EN INTERVALOS QUE SON ASIGNADOS A LOS DISTINTOS CANALES DE ENTRADA. SE UTILIZA UN DEMULTIPLEXOR PARA RECUPERAR LA SEÑAL EN EL RECEPTOR. CIRCUITOS DIGITALES

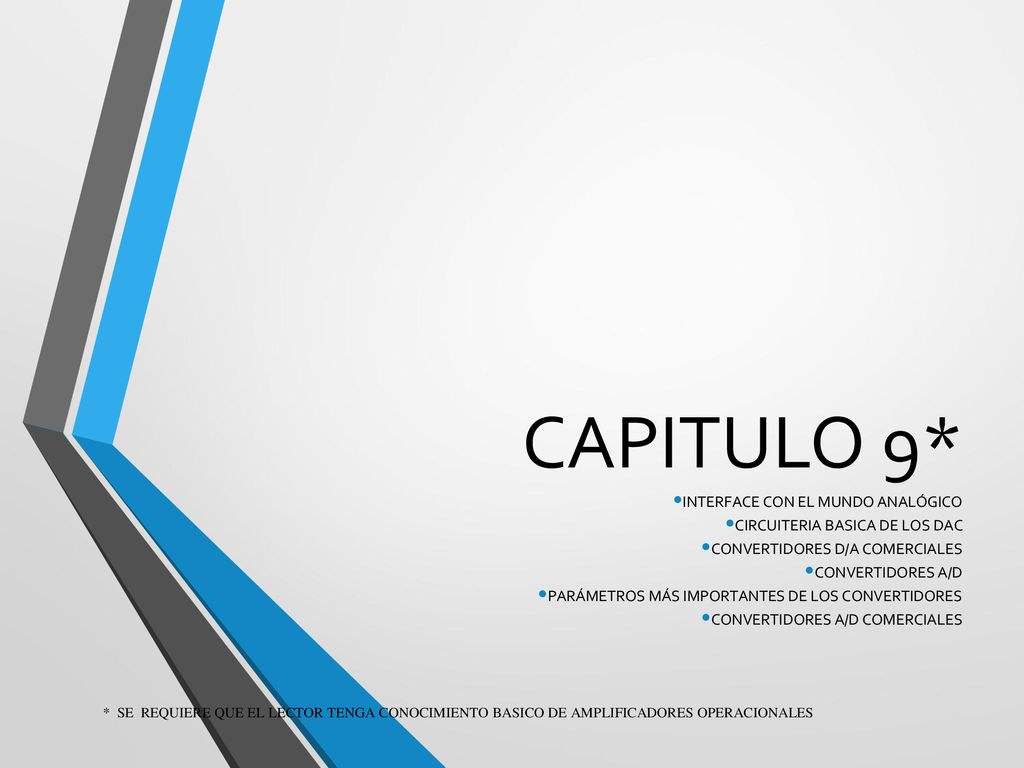

105 CAPITULO 9* INTERFACE CON EL MUNDO ANALÓGICO
CIRCUITERIA BASICA DE LOS DAC CONVERTIDORES D/A COMERCIALES CONVERTIDORES A/D PARÁMETROS MÁS IMPORTANTES DE LOS CONVERTIDORES CONVERTIDORES A/D COMERCIALES * SE REQUIERE QUE EL LECTOR TENGA CONOCIMIENTO BASICO DE AMPLIFICADORES OPERACIONALES

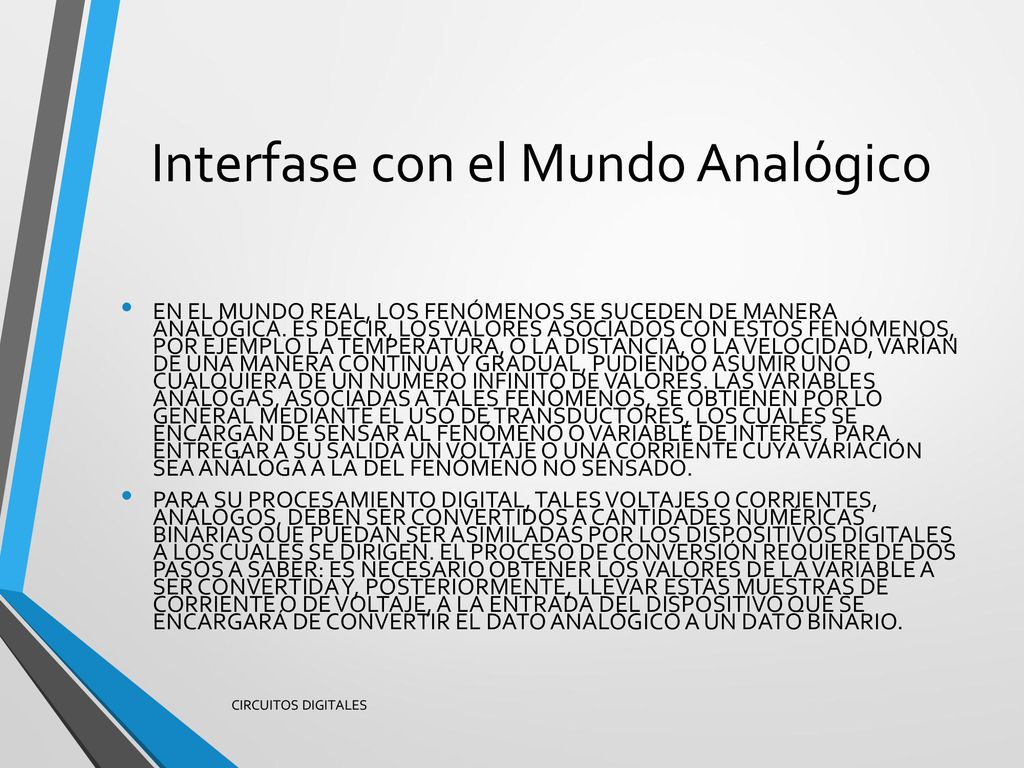

106 Interfase con el Mundo Analógico
EN EL MUNDO REAL, LOS FENÓMENOS SE SUCEDEN DE MANERA ANALÓGICA. ES DECIR, LOS VALORES ASOCIADOS CON ESTOS FENÓMENOS, POR EJEMPLO LA TEMPERATURA, O LA DISTANCIA, O LA VELOCIDAD, VARÍAN DE UNA MANERA CONTINUA Y GRADUAL, PUDIENDO ASUMIR UNO CUALQUIERA DE UN NUMERO INFINITO DE VALORES. LAS VARIABLES ANÁLOGAS, ASOCIADAS A TALES FENÓMENOS, SE OBTIENEN POR LO GENERAL MEDIANTE EL USO DE TRANSDUCTORES, LOS CUALES SE ENCARGAN DE SENSAR AL FENÓMENO O VARIABLE DE INTERÉS, PARA ENTREGAR A SU SALIDA UN VOLTAJE O UNA CORRIENTE CUYA VARIACIÓN SEA ANÁLOGA A LA DEL FENÓMENO NO SENSADO. PARA SU PROCESAMIENTO DIGITAL, TALES VOLTAJES O CORRIENTES, ANÁLOGOS, DEBEN SER CONVERTIDOS A CANTIDADES NUMÉRICAS BINARIAS QUE PUEDAN SER ASIMILADAS POR LOS DISPOSITIVOS DIGITALES A LOS CUALES SE DIRIGEN. EL PROCESO DE CONVERSIÓN REQUIERE DE DOS PASOS A SABER: ES NECESARIO OBTENER LOS VALORES DE LA VARIABLE A SER CONVERTIDA Y, POSTERIORMENTE, LLEVAR ESTAS MUESTRAS DE CORRIENTE O DE VOLTAJE, A LA ENTRADA DEL DISPOSITIVO QUE SE ENCARGARÁ DE CONVERTIR EL DATO ANALÓGICO A UN DATO BINARIO. CIRCUITOS DIGITALES

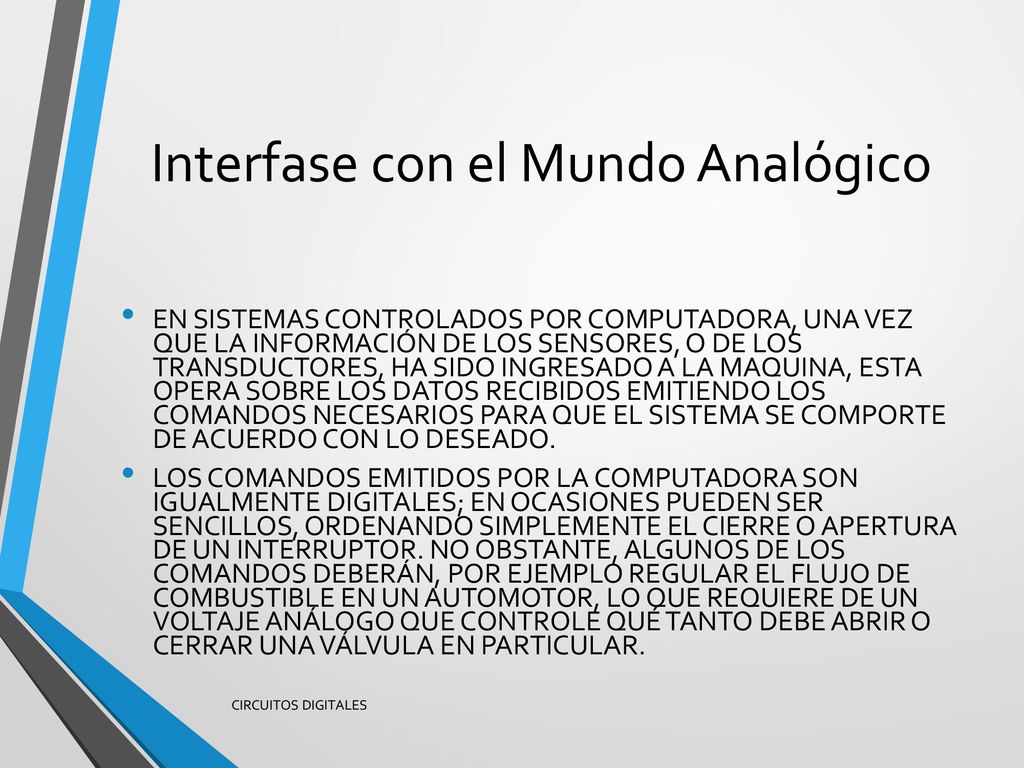

107 Interfase con el Mundo Analógico
EN SISTEMAS CONTROLADOS POR COMPUTADORA, UNA VEZ QUE LA INFORMACIÓN DE LOS SENSORES, O DE LOS TRANSDUCTORES, HA SIDO INGRESADO A LA MAQUINA, ESTA OPERA SOBRE LOS DATOS RECIBIDOS EMITIENDO LOS COMANDOS NECESARIOS PARA QUE EL SISTEMA SE COMPORTE DE ACUERDO CON LO DESEADO. LOS COMANDOS EMITIDOS POR LA COMPUTADORA SON IGUALMENTE DIGITALES; EN OCASIONES PUEDEN SER SENCILLOS, ORDENANDO SIMPLEMENTE EL CIERRE O APERTURA DE UN INTERRUPTOR. NO OBSTANTE, ALGUNOS DE LOS COMANDOS DEBERÁN, POR EJEMPLO REGULAR EL FLUJO DE COMBUSTIBLE EN UN AUTOMOTOR, LO QUE REQUIERE DE UN VOLTAJE ANÁLOGO QUE CONTROLE QUÉ TANTO DEBE ABRIR O CERRAR UNA VÁLVULA EN PARTICULAR. CIRCUITOS DIGITALES

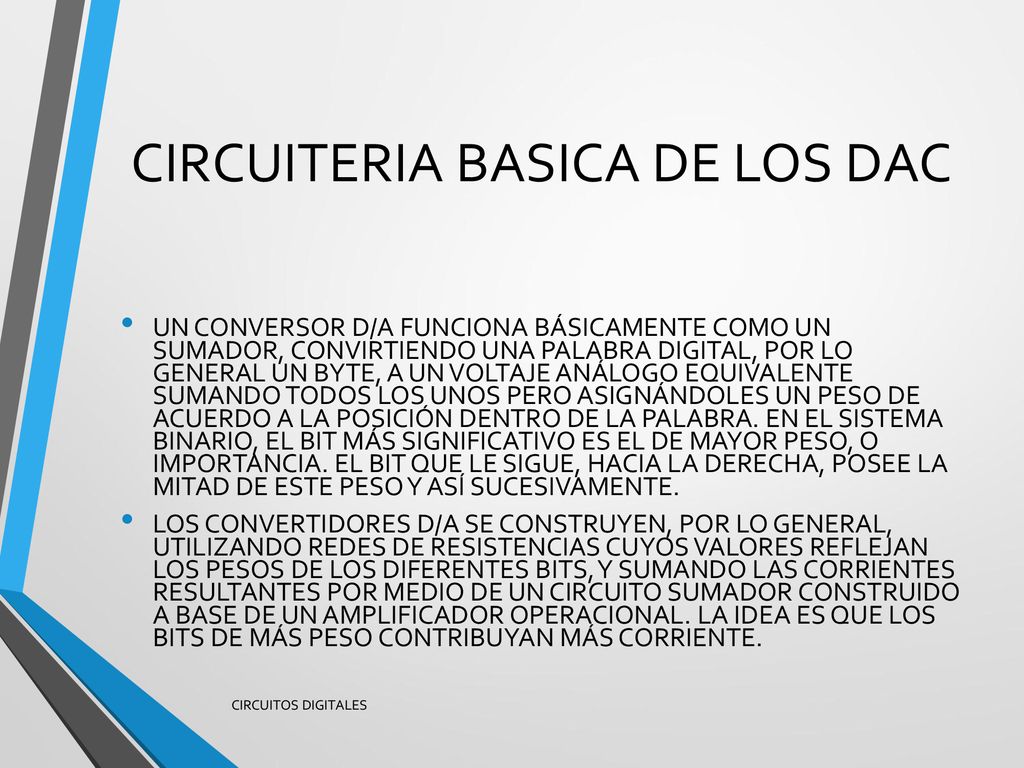

108 CIRCUITERIA BASICA DE LOS DAC
UN CONVERSOR D/A FUNCIONA BÁSICAMENTE COMO UN SUMADOR, CONVIRTIENDO UNA PALABRA DIGITAL, POR LO GENERAL UN BYTE, A UN VOLTAJE ANÁLOGO EQUIVALENTE SUMANDO TODOS LOS UNOS PERO ASIGNÁNDOLES UN PESO DE ACUERDO A LA POSICIÓN DENTRO DE LA PALABRA. EN EL SISTEMA BINARIO, EL BIT MÁS SIGNIFICATIVO ES EL DE MAYOR PESO, O IMPORTANCIA. EL BIT QUE LE SIGUE, HACIA LA DERECHA, POSEE LA MITAD DE ESTE PESO Y ASÍ SUCESIVAMENTE. LOS CONVERTIDORES D/A SE CONSTRUYEN, POR LO GENERAL, UTILIZANDO REDES DE RESISTENCIAS CUYOS VALORES REFLEJAN LOS PESOS DE LOS DIFERENTES BITS, Y SUMANDO LAS CORRIENTES RESULTANTES POR MEDIO DE UN CIRCUITO SUMADOR CONSTRUIDO A BASE DE UN AMPLIFICADOR OPERACIONAL. LA IDEA ES QUE LOS BITS DE MÁS PESO CONTRIBUYAN MÁS CORRIENTE. CIRCUITOS DIGITALES

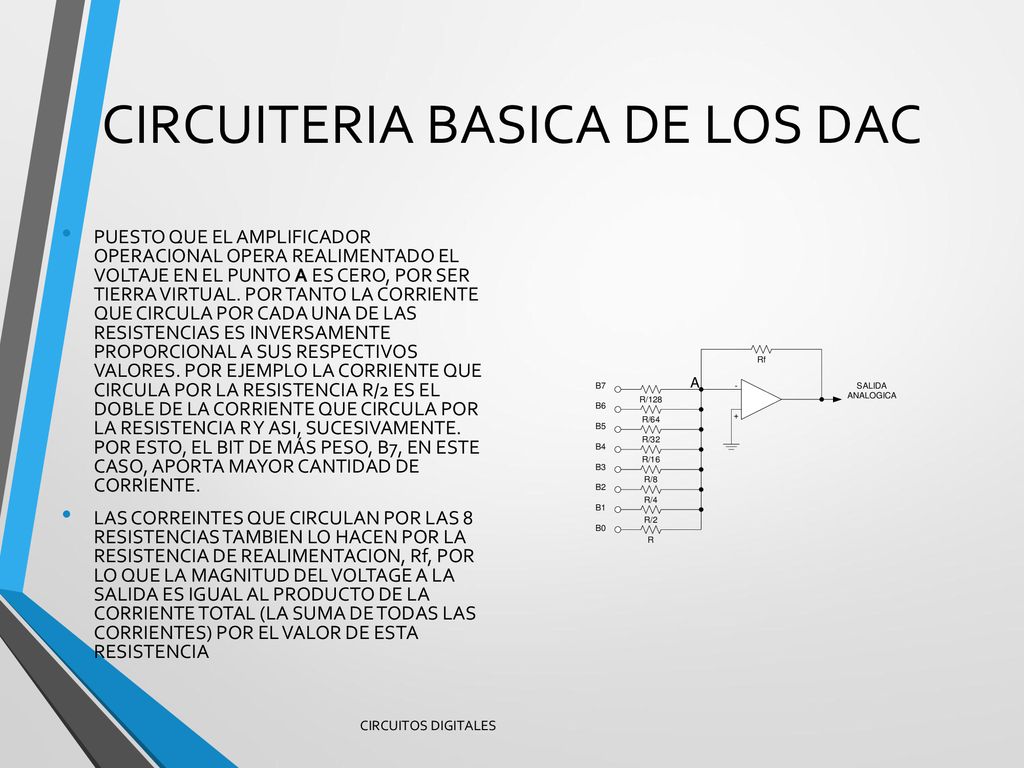

109 CIRCUITERIA BASICA DE LOS DAC
PUESTO QUE EL AMPLIFICADOR OPERACIONAL OPERA REALIMENTADO EL VOLTAJE EN EL PUNTO A ES CERO, POR SER TIERRA VIRTUAL. POR TANTO LA CORRIENTE QUE CIRCULA POR CADA UNA DE LAS RESISTENCIAS ES INVERSAMENTE PROPORCIONAL A SUS RESPECTIVOS VALORES. POR EJEMPLO LA CORRIENTE QUE CIRCULA POR LA RESISTENCIA R/2 ES EL DOBLE DE LA CORRIENTE QUE CIRCULA POR LA RESISTENCIA R Y ASI, SUCESIVAMENTE. POR ESTO, EL BIT DE MÁS PESO, B7, EN ESTE CASO, APORTA MAYOR CANTIDAD DE CORRIENTE. LAS CORREINTES QUE CIRCULAN POR LAS 8 RESISTENCIAS TAMBIEN LO HACEN POR LA RESISTENCIA DE REALIMENTACION, Rf, POR LO QUE LA MAGNITUD DEL VOLTAGE A LA SALIDA ES IGUAL AL PRODUCTO DE LA CORRIENTE TOTAL (LA SUMA DE TODAS LAS CORRIENTES) POR EL VALOR DE ESTA RESISTENCIA CIRCUITOS DIGITALES

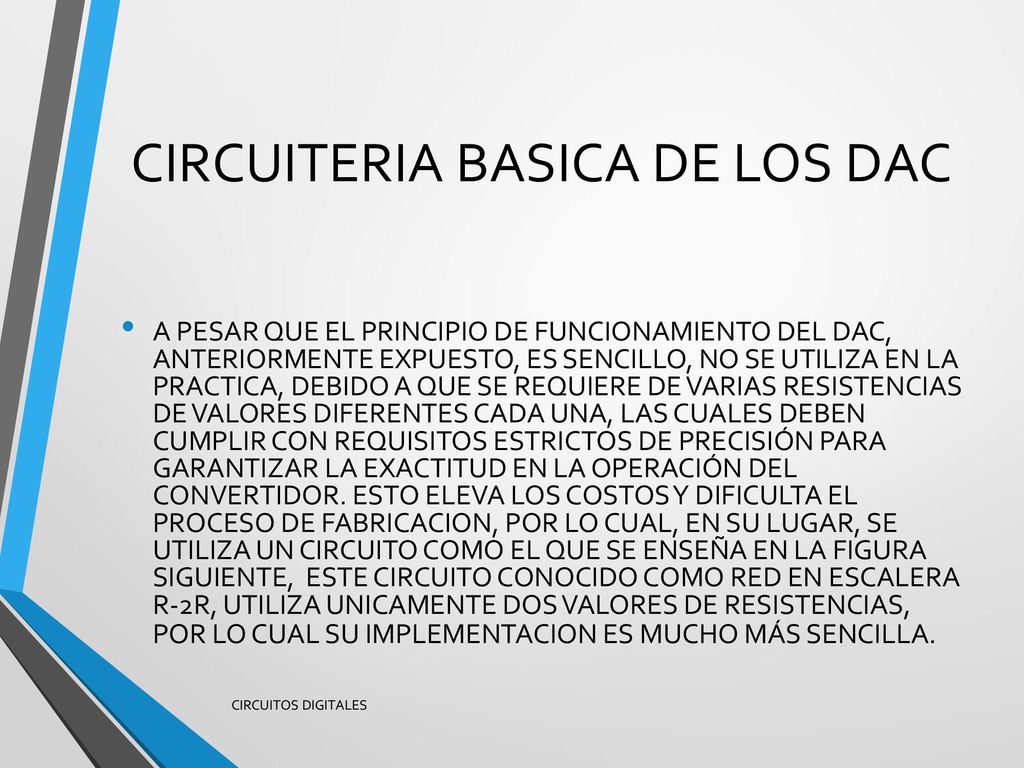

110 CIRCUITERIA BASICA DE LOS DAC
A PESAR QUE EL PRINCIPIO DE FUNCIONAMIENTO DEL DAC, ANTERIORMENTE EXPUESTO, ES SENCILLO, NO SE UTILIZA EN LA PRACTICA, DEBIDO A QUE SE REQUIERE DE VARIAS RESISTENCIAS DE VALORES DIFERENTES CADA UNA, LAS CUALES DEBEN CUMPLIR CON REQUISITOS ESTRICTOS DE PRECISIÓN PARA GARANTIZAR LA EXACTITUD EN LA OPERACIÓN DEL CONVERTIDOR. ESTO ELEVA LOS COSTOS Y DIFICULTA EL PROCESO DE FABRICACION, POR LO CUAL, EN SU LUGAR, SE UTILIZA UN CIRCUITO COMO EL QUE SE ENSEÑA EN LA FIGURA SIGUIENTE, ESTE CIRCUITO CONOCIDO COMO RED EN ESCALERA R-2R, UTILIZA UNICAMENTE DOS VALORES DE RESISTENCIAS, POR LO CUAL SU IMPLEMENTACION ES MUCHO MÁS SENCILLA. CIRCUITOS DIGITALES

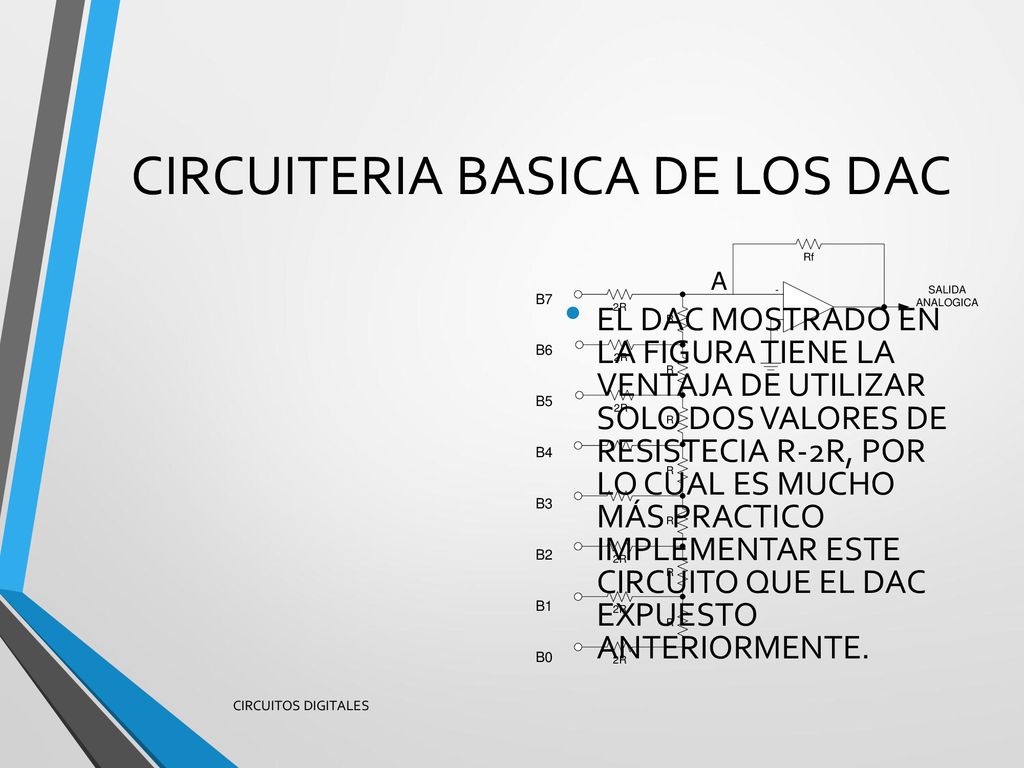

111 CIRCUITERIA BASICA DE LOS DAC
EL DAC MOSTRADO EN LA FIGURA TIENE LA VENTAJA DE UTILIZAR SOLO DOS VALORES DE RESISTECIA R-2R, POR LO CUAL ES MUCHO MÁS PRACTICO IMPLEMENTAR ESTE CIRCUITO QUE EL DAC EXPUESTO ANTERIORMENTE. CIRCUITOS DIGITALES

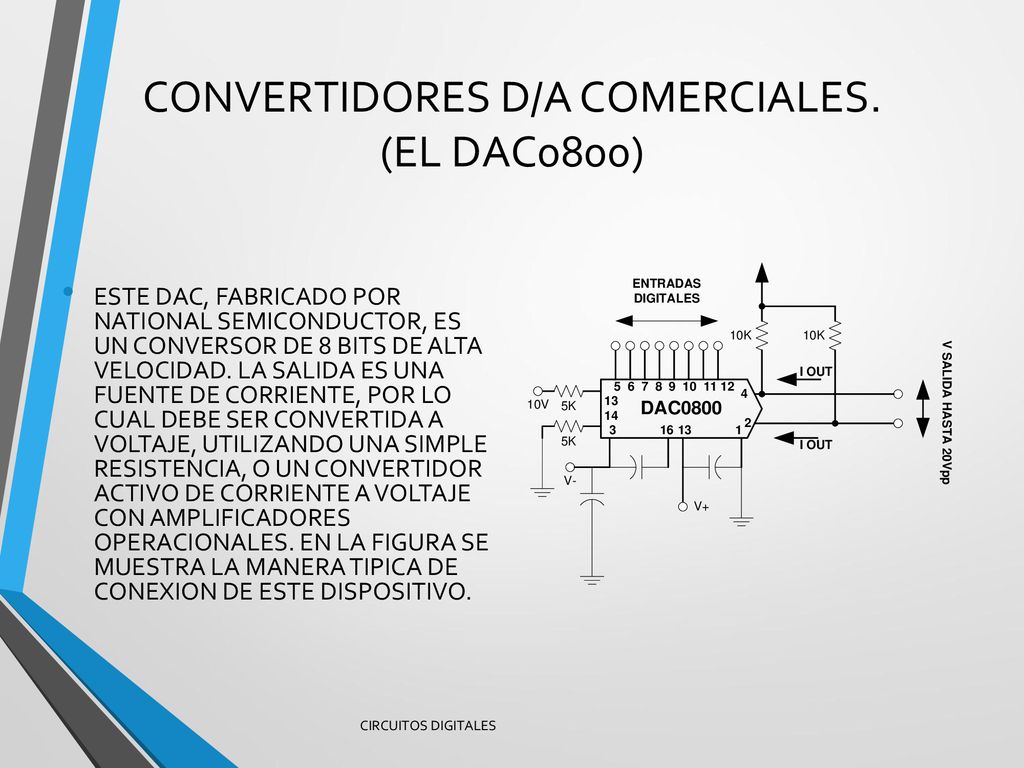

112 CONVERTIDORES D/A COMERCIALES. (EL DAC0800)
ESTE DAC, FABRICADO POR NATIONAL SEMICONDUCTOR, ES UN CONVERSOR DE 8 BITS DE ALTA VELOCIDAD. LA SALIDA ES UNA FUENTE DE CORRIENTE, POR LO CUAL DEBE SER CONVERTIDA A VOLTAJE, UTILIZANDO UNA SIMPLE RESISTENCIA, O UN CONVERTIDOR ACTIVO DE CORRIENTE A VOLTAJE CON AMPLIFICADORES OPERACIONALES. EN LA FIGURA SE MUESTRA LA MANERA TIPICA DE CONEXION DE ESTE DISPOSITIVO. CIRCUITOS DIGITALES

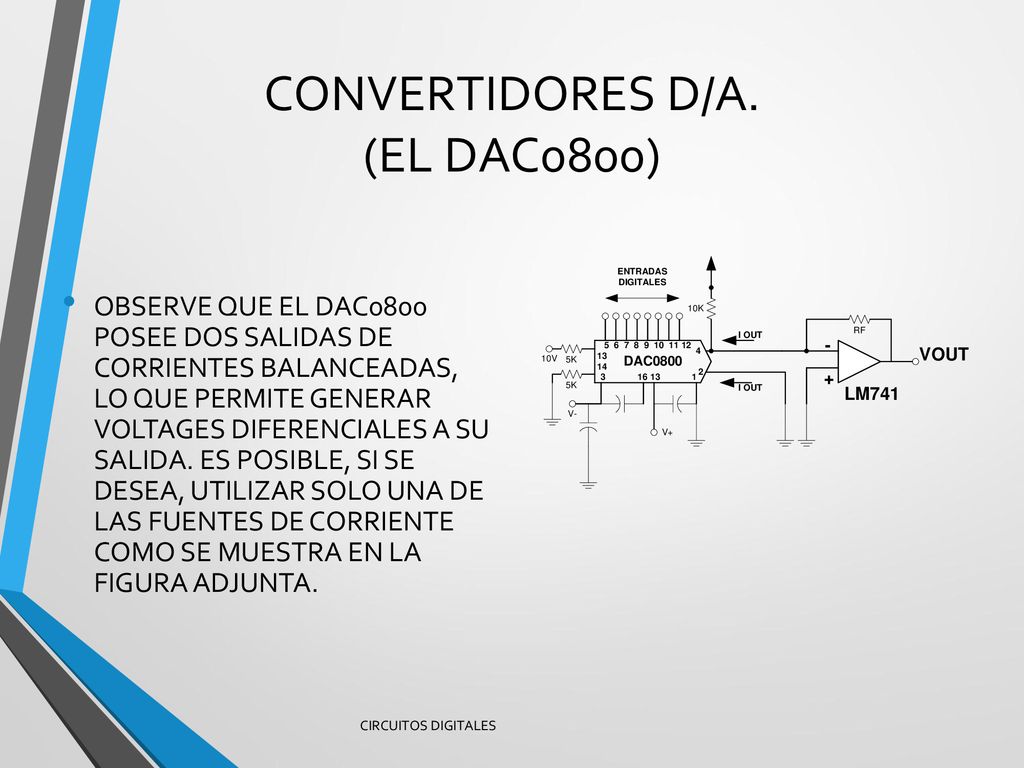

113 CONVERTIDORES D/A. (EL DAC0800)
OBSERVE QUE EL DAC0800 POSEE DOS SALIDAS DE CORRIENTES BALANCEADAS, LO QUE PERMITE GENERAR VOLTAGES DIFERENCIALES A SU SALIDA. ES POSIBLE, SI SE DESEA, UTILIZAR SOLO UNA DE LAS FUENTES DE CORRIENTE COMO SE MUESTRA EN LA FIGURA ADJUNTA. CIRCUITOS DIGITALES

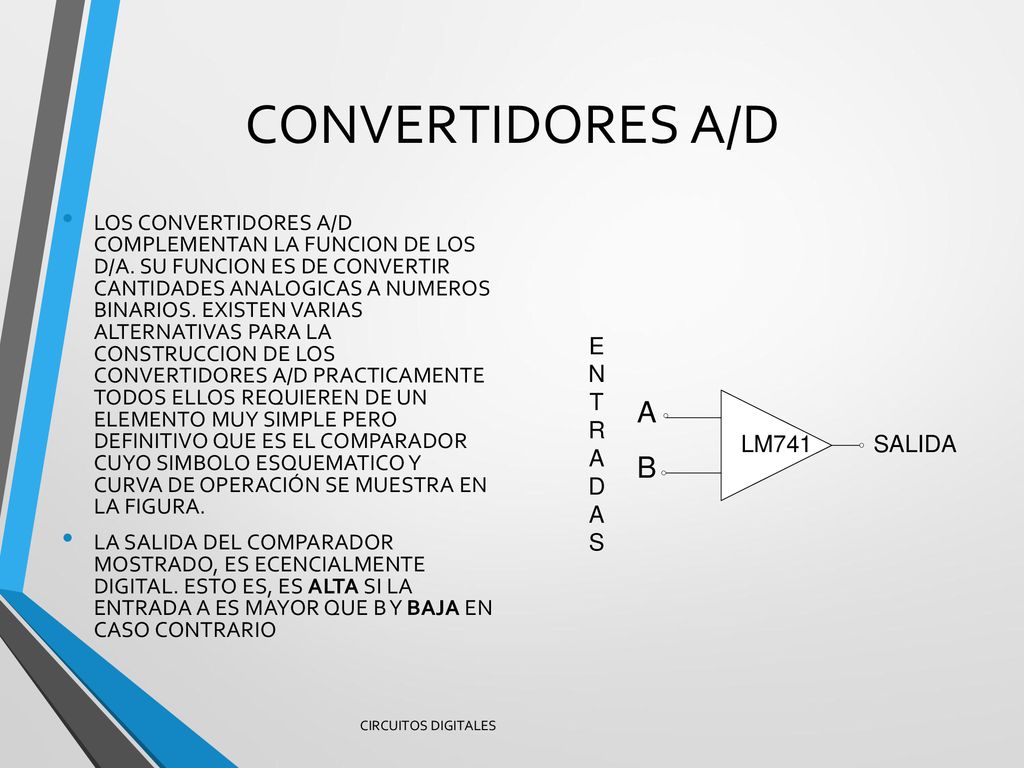

114 CONVERTIDORES A/D LOS CONVERTIDORES A/D COMPLEMENTAN LA FUNCION DE LOS D/A. SU FUNCION ES DE CONVERTIR CANTIDADES ANALOGICAS A NUMEROS BINARIOS. EXISTEN VARIAS ALTERNATIVAS PARA LA CONSTRUCCION DE LOS CONVERTIDORES A/D PRACTICAMENTE TODOS ELLOS REQUIEREN DE UN ELEMENTO MUY SIMPLE PERO DEFINITIVO QUE ES EL COMPARADOR CUYO SIMBOLO ESQUEMATICO Y CURVA DE OPERACIÓN SE MUESTRA EN LA FIGURA. LA SALIDA DEL COMPARADOR MOSTRADO, ES ECENCIALMENTE DIGITAL. ESTO ES, ES ALTA SI LA ENTRADA A ES MAYOR QUE B Y BAJA EN CASO CONTRARIO CIRCUITOS DIGITALES

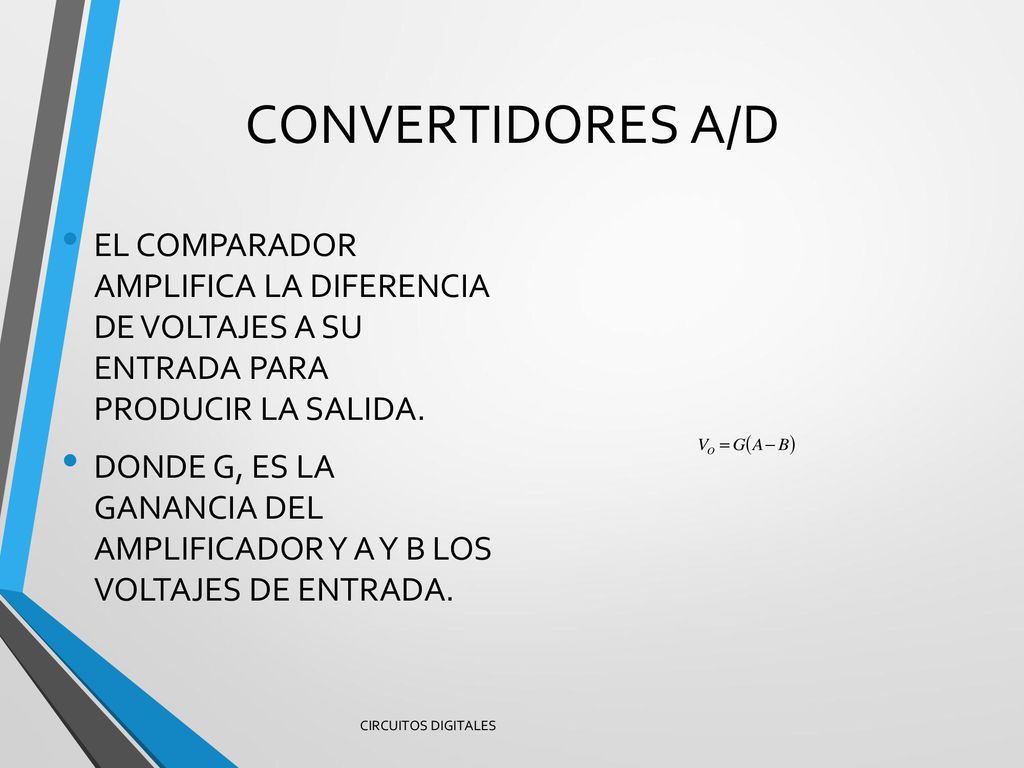

115 CONVERTIDORES A/D EL COMPARADOR AMPLIFICA LA DIFERENCIA DE VOLTAJES A SU ENTRADA PARA PRODUCIR LA SALIDA. DONDE G, ES LA GANANCIA DEL AMPLIFICADOR Y A Y B LOS VOLTAJES DE ENTRADA. CIRCUITOS DIGITALES

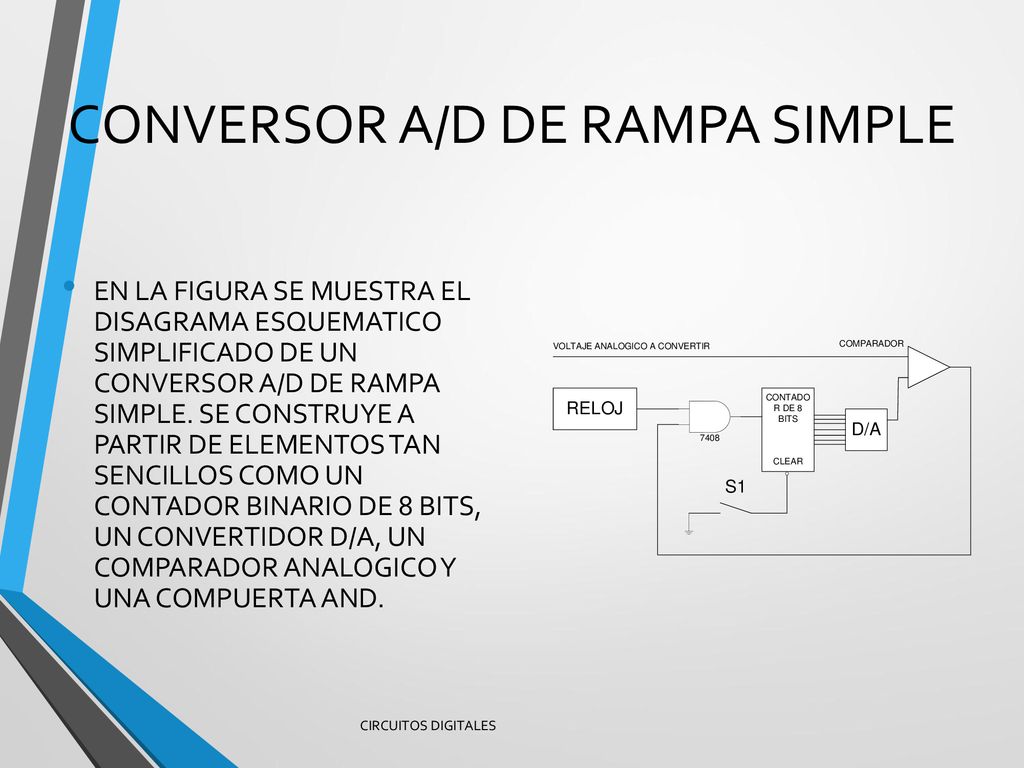

116 CONVERSOR A/D DE RAMPA SIMPLE
EN LA FIGURA SE MUESTRA EL DISAGRAMA ESQUEMATICO SIMPLIFICADO DE UN CONVERSOR A/D DE RAMPA SIMPLE. SE CONSTRUYE A PARTIR DE ELEMENTOS TAN SENCILLOS COMO UN CONTADOR BINARIO DE 8 BITS, UN CONVERTIDOR D/A, UN COMPARADOR ANALOGICO Y UNA COMPUERTA AND. CIRCUITOS DIGITALES

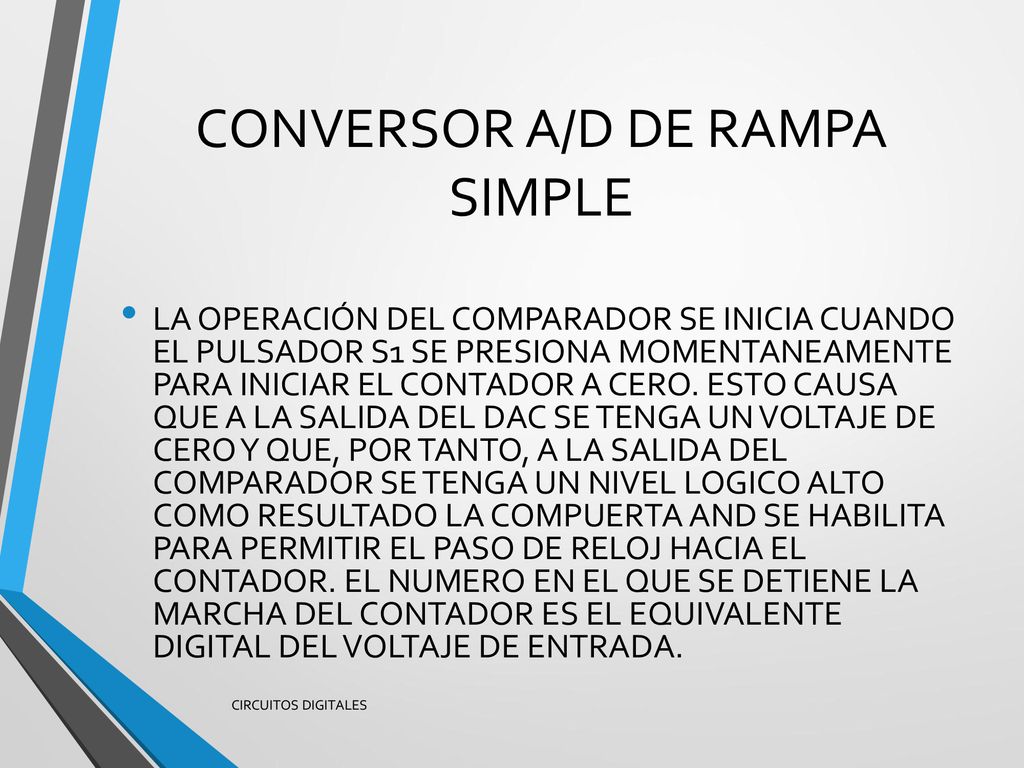

117 CONVERSOR A/D DE RAMPA SIMPLE
LA OPERACIÓN DEL COMPARADOR SE INICIA CUANDO EL PULSADOR S1 SE PRESIONA MOMENTANEAMENTE PARA INICIAR EL CONTADOR A CERO. ESTO CAUSA QUE A LA SALIDA DEL DAC SE TENGA UN VOLTAJE DE CERO Y QUE, POR TANTO, A LA SALIDA DEL COMPARADOR SE TENGA UN NIVEL LOGICO ALTO COMO RESULTADO LA COMPUERTA AND SE HABILITA PARA PERMITIR EL PASO DE RELOJ HACIA EL CONTADOR. EL NUMERO EN EL QUE SE DETIENE LA MARCHA DEL CONTADOR ES EL EQUIVALENTE DIGITAL DEL VOLTAJE DE ENTRADA. CIRCUITOS DIGITALES

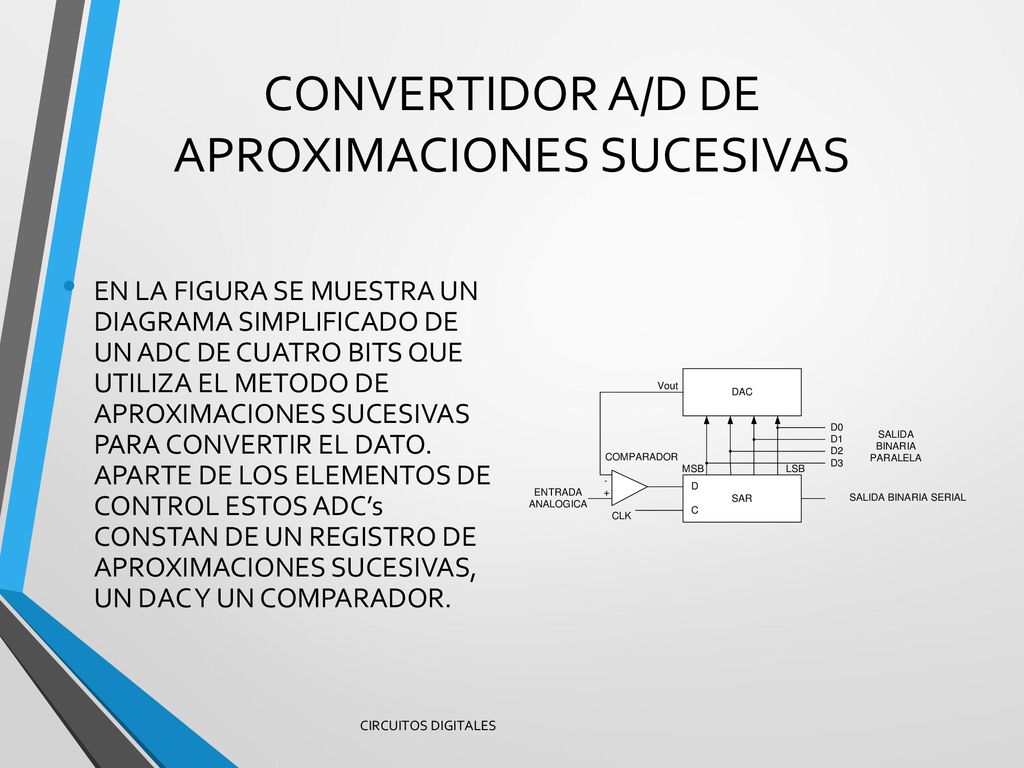

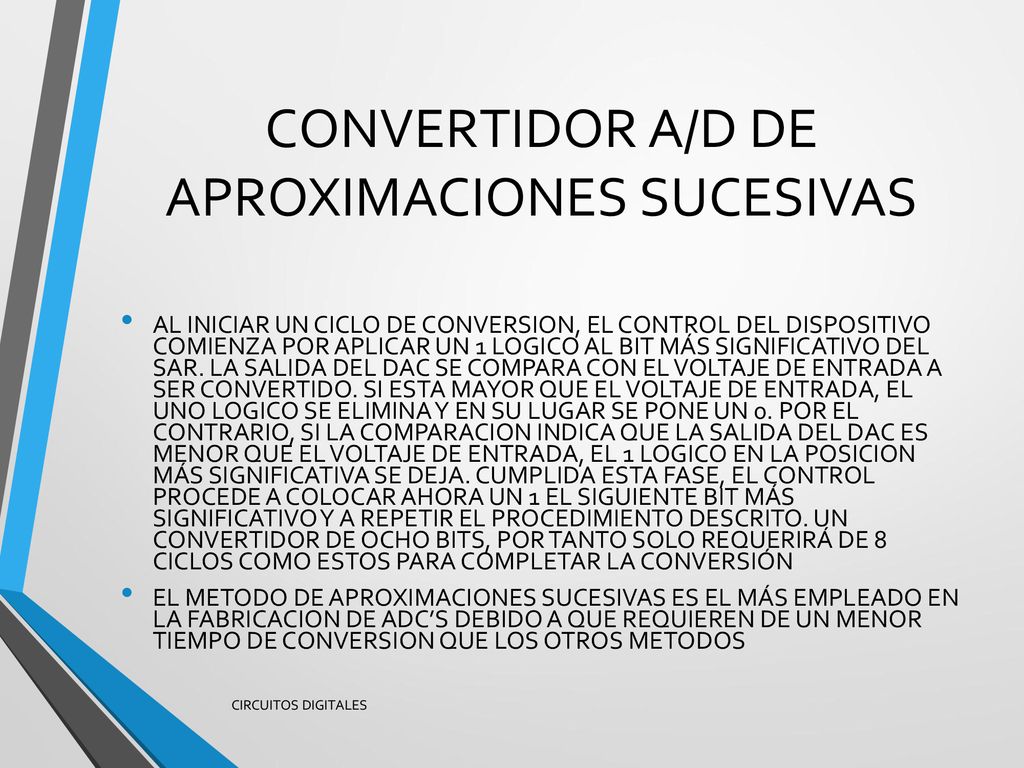

118 CONVERTIDOR A/D DE APROXIMACIONES SUCESIVAS
EN LA FIGURA SE MUESTRA UN DIAGRAMA SIMPLIFICADO DE UN ADC DE CUATRO BITS QUE UTILIZA EL METODO DE APROXIMACIONES SUCESIVAS PARA CONVERTIR EL DATO. APARTE DE LOS ELEMENTOS DE CONTROL ESTOS ADC’s CONSTAN DE UN REGISTRO DE APROXIMACIONES SUCESIVAS, UN DAC Y UN COMPARADOR. CIRCUITOS DIGITALES

119 CONVERTIDOR A/D DE APROXIMACIONES SUCESIVAS
AL INICIAR UN CICLO DE CONVERSION, EL CONTROL DEL DISPOSITIVO COMIENZA POR APLICAR UN 1 LOGICO AL BIT MÁS SIGNIFICATIVO DEL SAR. LA SALIDA DEL DAC SE COMPARA CON EL VOLTAJE DE ENTRADA A SER CONVERTIDO. SI ESTA MAYOR QUE EL VOLTAJE DE ENTRADA, EL UNO LOGICO SE ELIMINA Y EN SU LUGAR SE PONE UN 0. POR EL CONTRARIO, SI LA COMPARACION INDICA QUE LA SALIDA DEL DAC ES MENOR QUE EL VOLTAJE DE ENTRADA, EL 1 LOGICO EN LA POSICION MÁS SIGNIFICATIVA SE DEJA. CUMPLIDA ESTA FASE, EL CONTROL PROCEDE A COLOCAR AHORA UN 1 EL SIGUIENTE BIT MÁS SIGNIFICATIVO Y A REPETIR EL PROCEDIMIENTO DESCRITO. UN CONVERTIDOR DE OCHO BITS, POR TANTO SOLO REQUERIRÁ DE 8 CICLOS COMO ESTOS PARA COMPLETAR LA CONVERSIÓN EL METODO DE APROXIMACIONES SUCESIVAS ES EL MÁS EMPLEADO EN LA FABRICACION DE ADC’S DEBIDO A QUE REQUIEREN DE UN MENOR TIEMPO DE CONVERSION QUE LOS OTROS METODOS CIRCUITOS DIGITALES

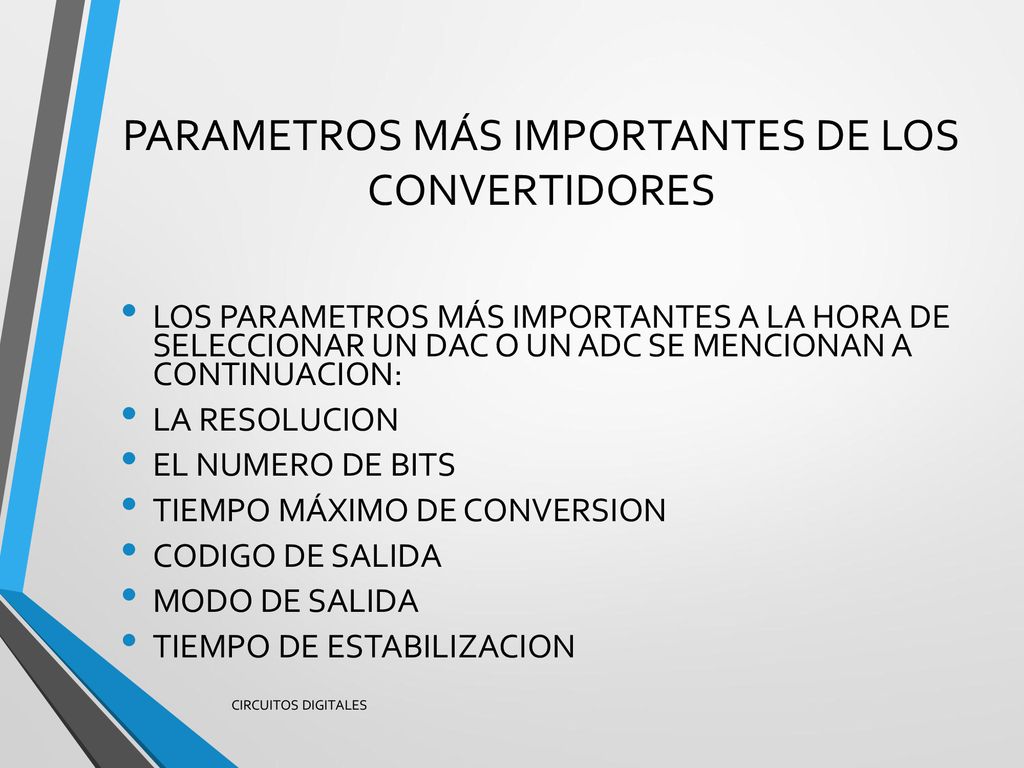

120 PARAMETROS MÁS IMPORTANTES DE LOS CONVERTIDORES
LOS PARAMETROS MÁS IMPORTANTES A LA HORA DE SELECCIONAR UN DAC O UN ADC SE MENCIONAN A CONTINUACION: LA RESOLUCION EL NUMERO DE BITS TIEMPO MÁXIMO DE CONVERSION CODIGO DE SALIDA MODO DE SALIDA TIEMPO DE ESTABILIZACION CIRCUITOS DIGITALES

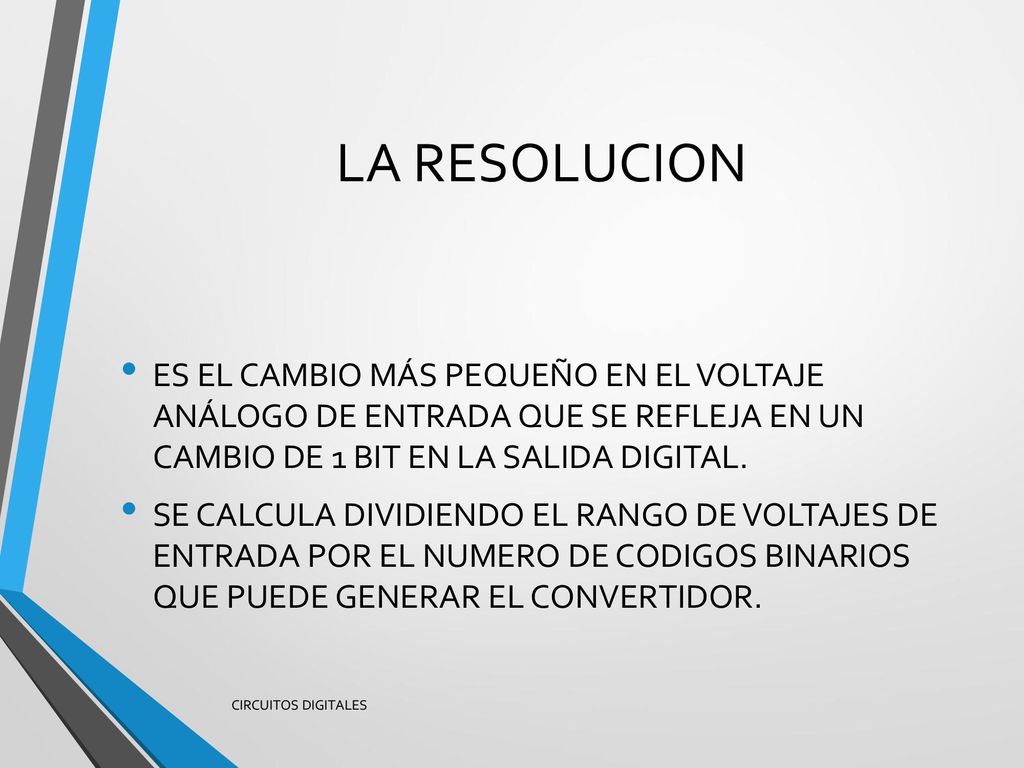

121 LA RESOLUCION ES EL CAMBIO MÁS PEQUEÑO EN EL VOLTAJE ANÁLOGO DE ENTRADA QUE SE REFLEJA EN UN CAMBIO DE 1 BIT EN LA SALIDA DIGITAL. SE CALCULA DIVIDIENDO EL RANGO DE VOLTAJES DE ENTRADA POR EL NUMERO DE CODIGOS BINARIOS QUE PUEDE GENERAR EL CONVERTIDOR. CIRCUITOS DIGITALES

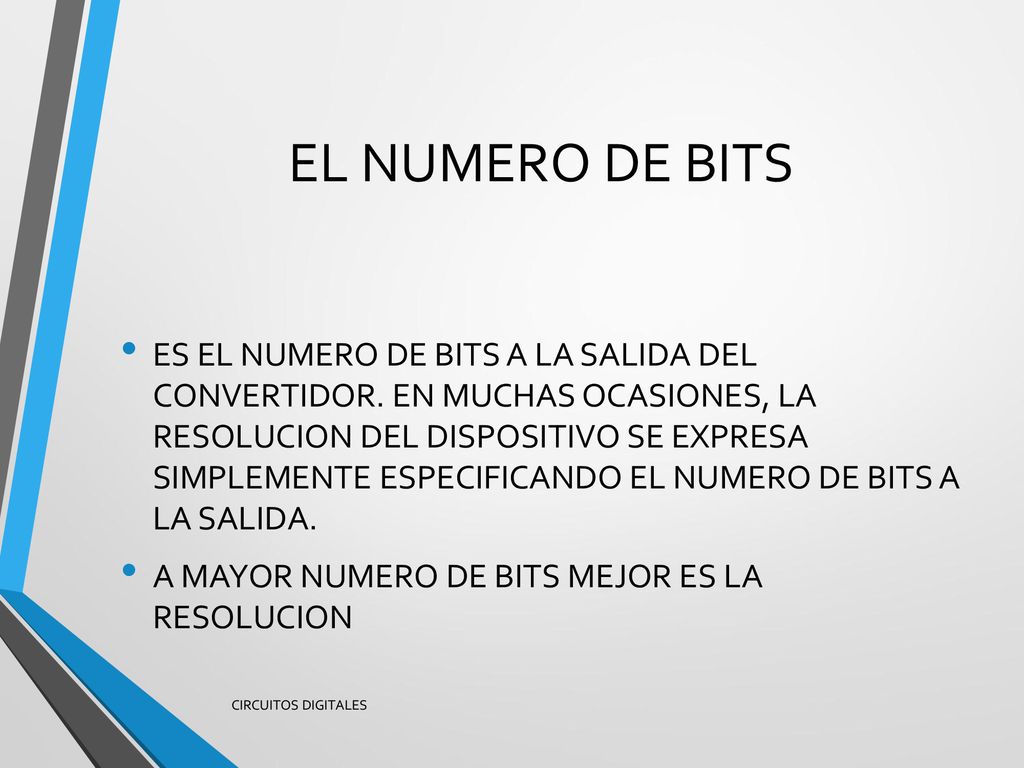

122 EL NUMERO DE BITS ES EL NUMERO DE BITS A LA SALIDA DEL CONVERTIDOR. EN MUCHAS OCASIONES, LA RESOLUCION DEL DISPOSITIVO SE EXPRESA SIMPLEMENTE ESPECIFICANDO EL NUMERO DE BITS A LA SALIDA. A MAYOR NUMERO DE BITS MEJOR ES LA RESOLUCION CIRCUITOS DIGITALES

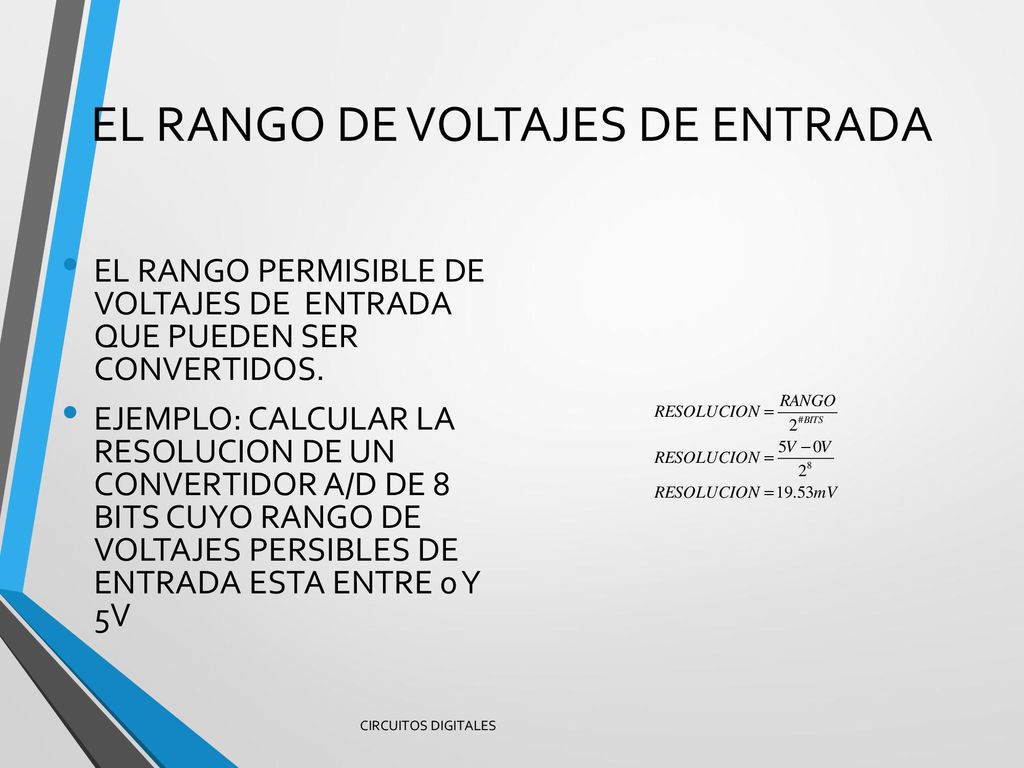

123 EL RANGO DE VOLTAJES DE ENTRADA
EL RANGO PERMISIBLE DE VOLTAJES DE ENTRADA QUE PUEDEN SER CONVERTIDOS. EJEMPLO: CALCULAR LA RESOLUCION DE UN CONVERTIDOR A/D DE 8 BITS CUYO RANGO DE VOLTAJES PERSIBLES DE ENTRADA ESTA ENTRE 0 Y 5V CIRCUITOS DIGITALES

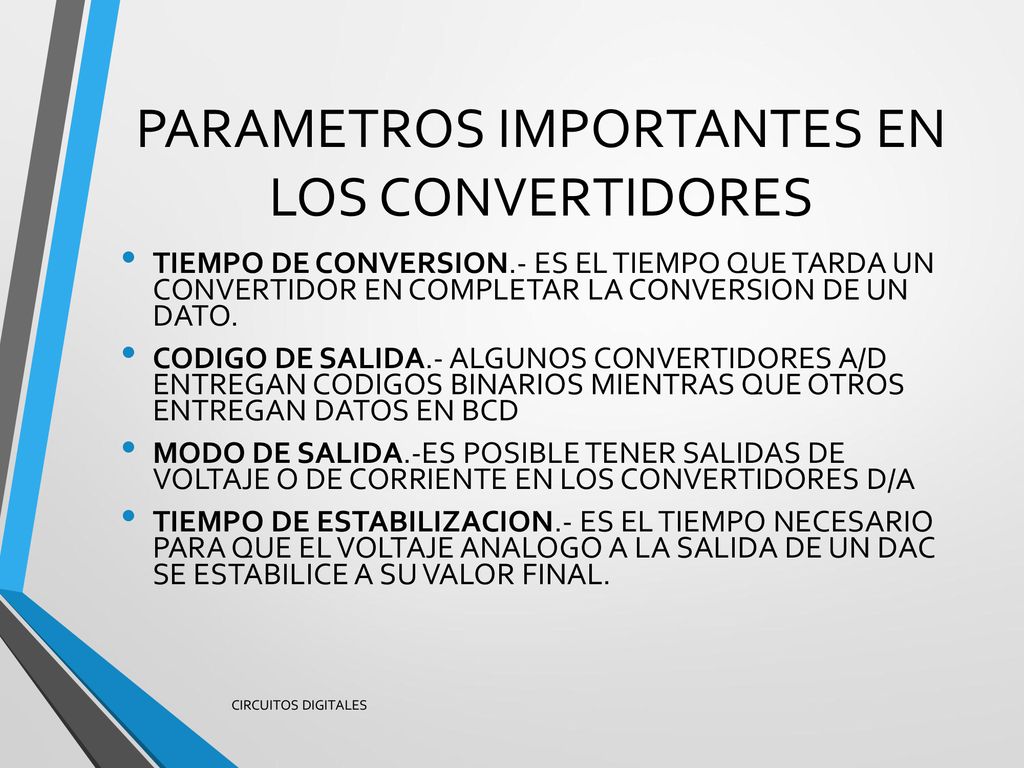

124 PARAMETROS IMPORTANTES EN LOS CONVERTIDORES
TIEMPO DE CONVERSION.- ES EL TIEMPO QUE TARDA UN CONVERTIDOR EN COMPLETAR LA CONVERSION DE UN DATO. CODIGO DE SALIDA.- ALGUNOS CONVERTIDORES A/D ENTREGAN CODIGOS BINARIOS MIENTRAS QUE OTROS ENTREGAN DATOS EN BCD MODO DE SALIDA.-ES POSIBLE TENER SALIDAS DE VOLTAJE O DE CORRIENTE EN LOS CONVERTIDORES D/A TIEMPO DE ESTABILIZACION.- ES EL TIEMPO NECESARIO PARA QUE EL VOLTAJE ANALOGO A LA SALIDA DE UN DAC SE ESTABILICE A SU VALOR FINAL. CIRCUITOS DIGITALES

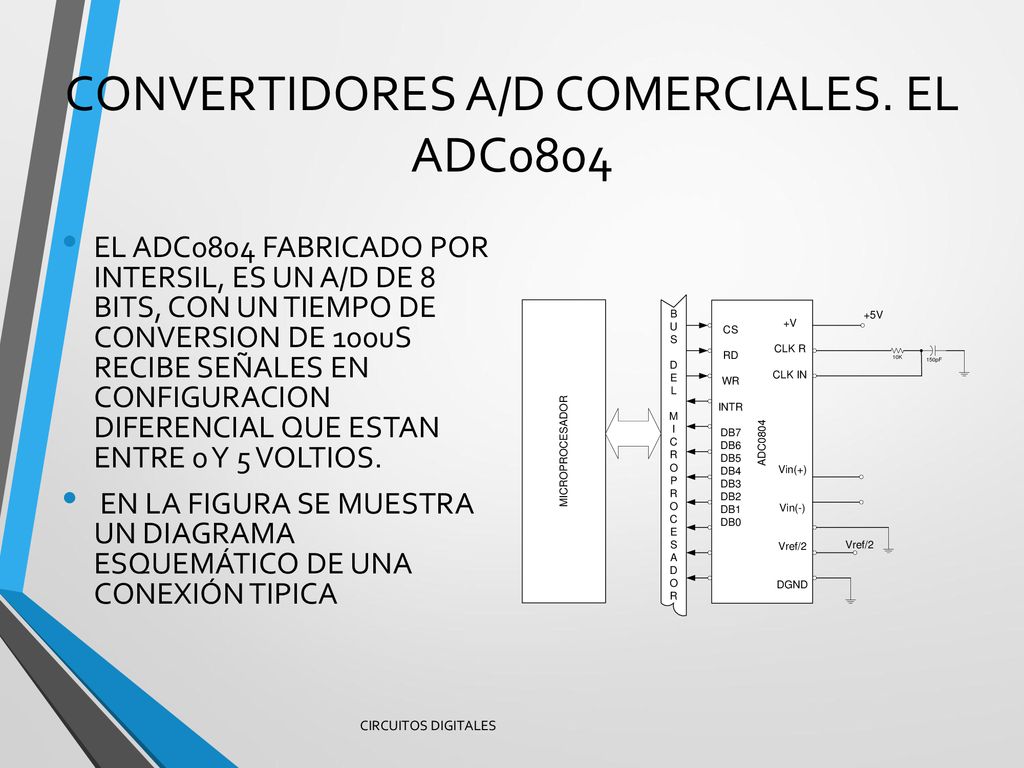

125 CONVERTIDORES A/D COMERCIALES. EL ADC0804
EL ADC0804 FABRICADO POR INTERSIL, ES UN A/D DE 8 BITS, CON UN TIEMPO DE CONVERSION DE 100uS RECIBE SEÑALES EN CONFIGURACION DIFERENCIAL QUE ESTAN ENTRE 0 Y 5 VOLTIOS. EN LA FIGURA SE MUESTRA UN DIAGRAMA ESQUEMÁTICO DE UNA CONEXIÓN TIPICA CIRCUITOS DIGITALES

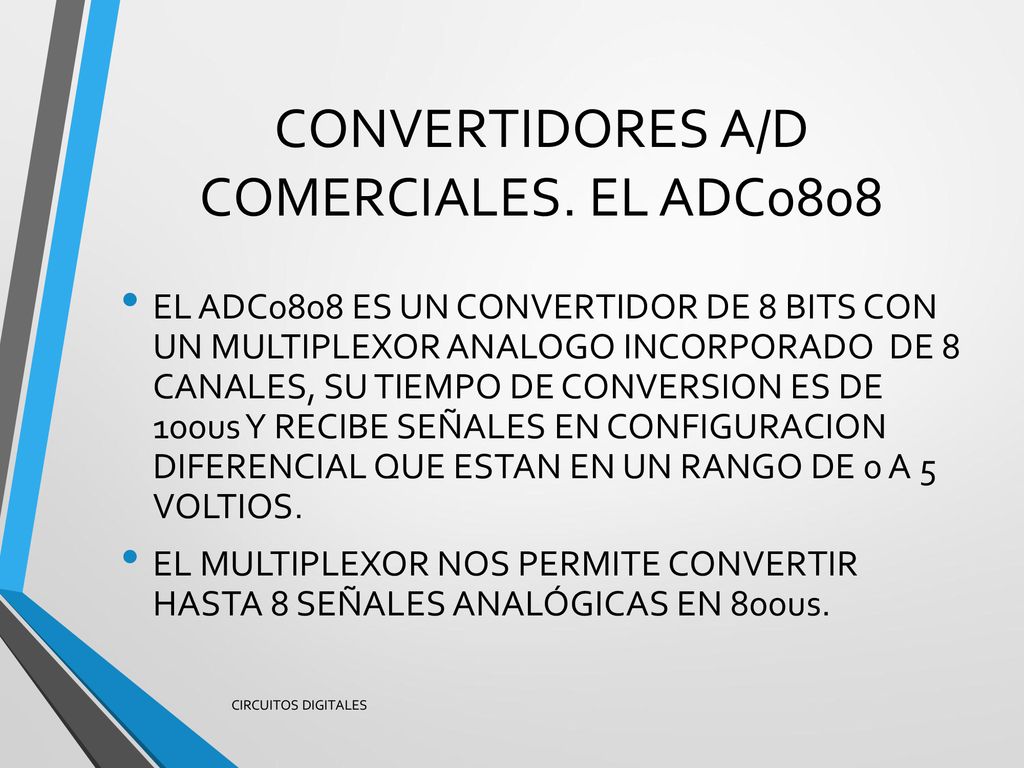

126 CONVERTIDORES A/D COMERCIALES. EL ADC0808
EL ADC0808 ES UN CONVERTIDOR DE 8 BITS CON UN MULTIPLEXOR ANALOGO INCORPORADO DE 8 CANALES, SU TIEMPO DE CONVERSION ES DE 100us Y RECIBE SEÑALES EN CONFIGURACION DIFERENCIAL QUE ESTAN EN UN RANGO DE 0 A 5 VOLTIOS. EL MULTIPLEXOR NOS PERMITE CONVERTIR HASTA 8 SEÑALES ANALÓGICAS EN 800us. CIRCUITOS DIGITALES

127 GRACIAS! ESPERO QUE HAYAN DISFRUTADO ESTE CURSO TANTO COMO YO, … AHÍ NOS VEMOS EN EL CURSO DE ELECTRONICA ANALOGICA.
