Capacidad, desplazamiento de tubos y Volúmen anular.

Presentación del tema: "Capacidad, desplazamiento de tubos y Volúmen anular."— Transcripción de la presentación:

1

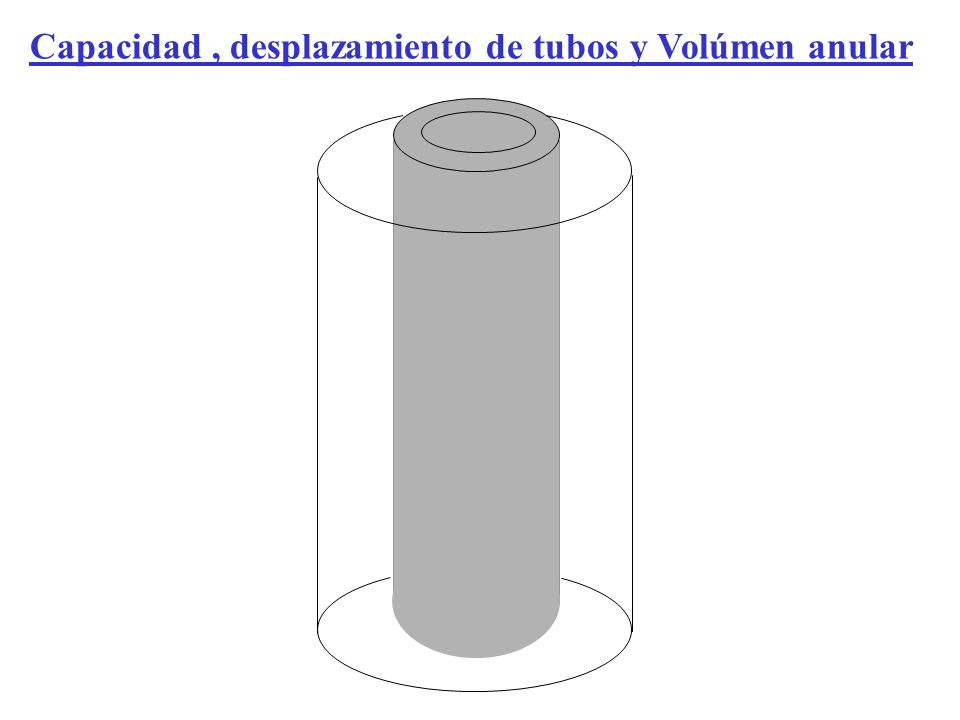

2 Capacidad, desplazamiento de tubos y Volúmen anular

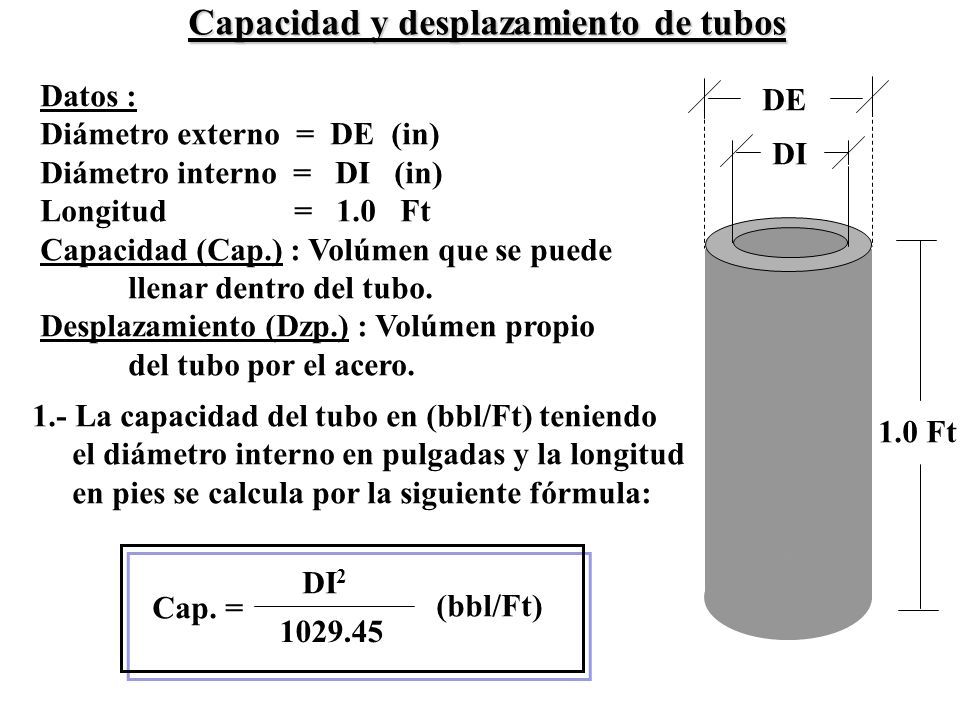

3 Capacidad y desplazamiento de tubos Datos : Diámetro externo = DE (in) Diámetro interno = DI (in) Longitud = 1.0 Ft Capacidad (Cap.) : Volúmen que se puede llenar dentro del tubo. Desplazamiento (Dzp.) : Volúmen propio del tubo por el acero. 1.0 Ft 1029.45 DI 2 (bbl/Ft) Cap. = 1.- La capacidad del tubo en (bbl/Ft) teniendo el diámetro interno en pulgadas y la longitud en pies se calcula por la siguiente fórmula: DE DI

4 DE DI 1.0 Ft 2.- Dado que el desplazamiento corresponde al volúmen ocupado por el acero podemos plantear la siguiente ecuación: 1029.45 DE 2 (bbl/Ft) Dzp. = () DI 2 () 3.- Simplificando la fórmula Queda: Dzp. = 1029.45 DE 2 DI 2 (bbl/Ft) 4.- Conclusión : cuando tenga el Diámetro externo y el diámetro interno de un tubo en pulgadas y la longitud en pies, el despla- zamiento del mismo en (bbl/Ft) está dado por la fórmula antes mensionada. 1029.45

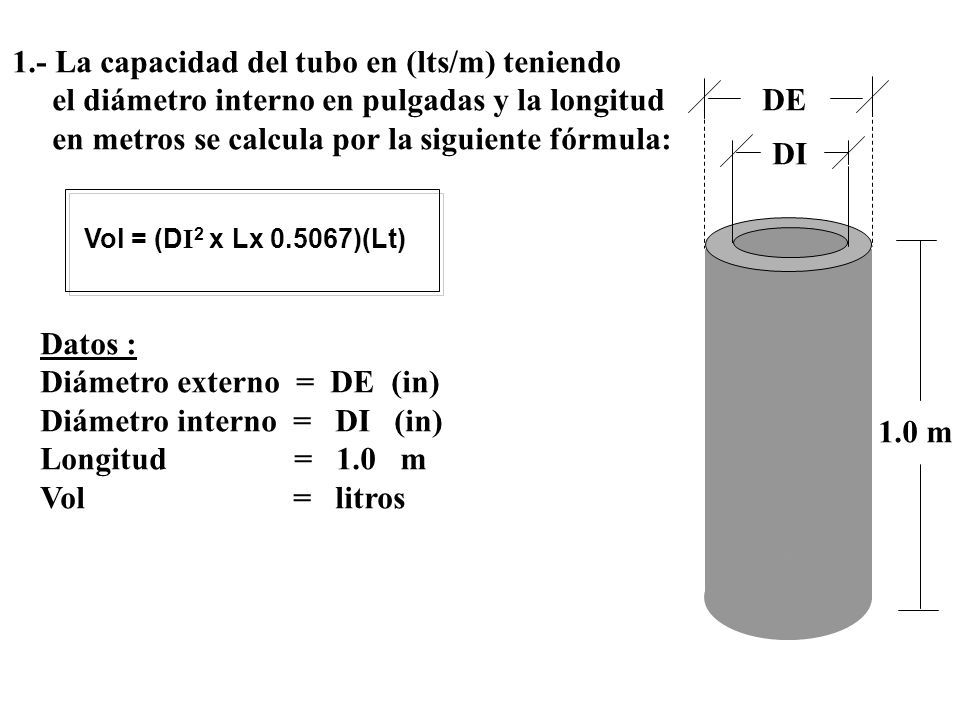

5 Datos : Diámetro externo = DE (in) Diámetro interno = DI (in) Longitud = 1.0 m Vol = litros 1.0 m 1.- La capacidad del tubo en (lts/m) teniendo el diámetro interno en pulgadas y la longitud en metros se calcula por la siguiente fórmula: DE DI Vol = (D I 2 x Lx 0.5067)(Lt)

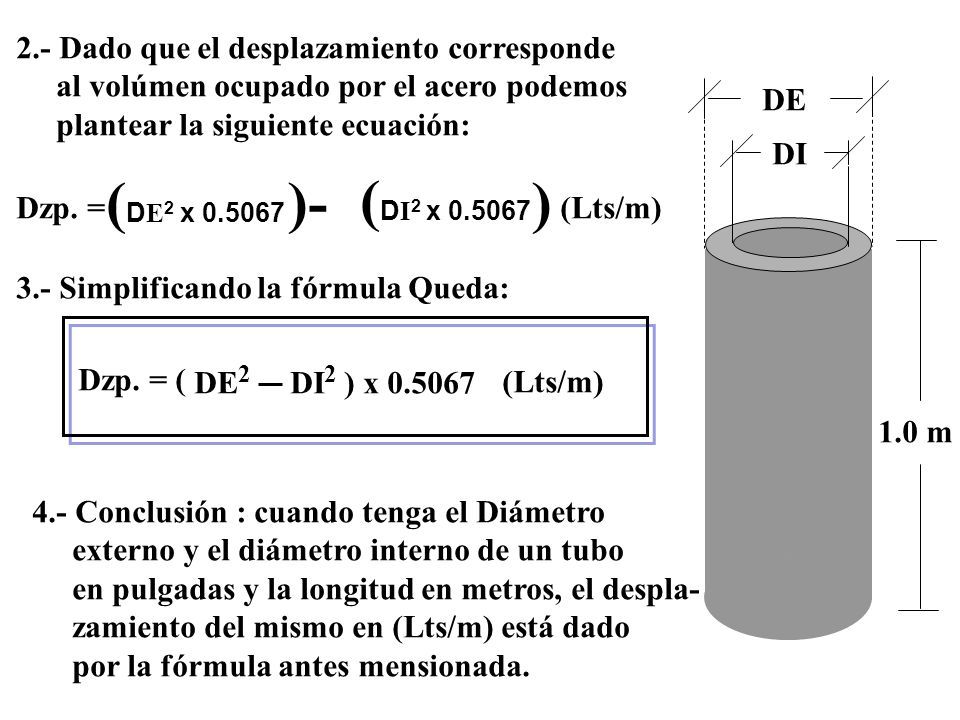

6 DE DI 1.0 m 2.- Dado que el desplazamiento corresponde al volúmen ocupado por el acero podemos plantear la siguiente ecuación: (Lts/m)Dzp. = ( D E 2 x 0.5067 )- 3.- Simplificando la fórmula Queda: Dzp. = ( DE 2 DI 2 ) x 0.5067 (Lts/m) 4.- Conclusión : cuando tenga el Diámetro externo y el diámetro interno de un tubo en pulgadas y la longitud en metros, el despla- zamiento del mismo en (Lts/m) está dado por la fórmula antes mensionada. ( D I 2 x 0.5067 )

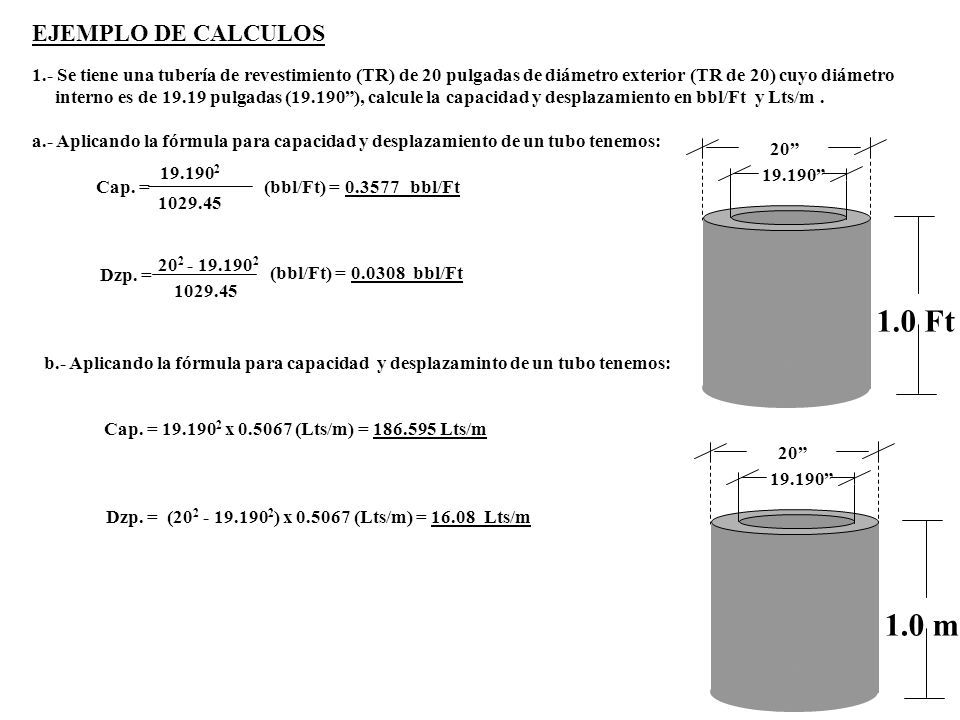

7 EJEMPLO DE CALCULOS 1.- Se tiene una tubería de revestimiento (TR) de 20 pulgadas de diámetro exterior (TR de 20) cuyo diámetro interno es de 19.19 pulgadas (19.190”), calcule la capacidad y desplazamiento en bbl/Ft y Lts/m. 20” 19.190” 1.0 Ft 20” 19.190” 1.0 m a.- Aplicando la fórmula para capacidad y desplazamiento de un tubo tenemos: Cap. = 19.190 2 1029.45 (bbl/Ft) = 0.3577 bbl/Ft Cap. = 19.190 2 x 0.5067 (Lts/m) = 186.595 Lts/m b.- Aplicando la fórmula para capacidad y desplazaminto de un tubo tenemos: Dzp. = 20 2 - 19.190 2 1029.45 (bbl/Ft) = 0.0308 bbl/Ft Dzp. = (20 2 - 19.190 2 ) x 0.5067 (Lts/m) = 16.08 Lts/m

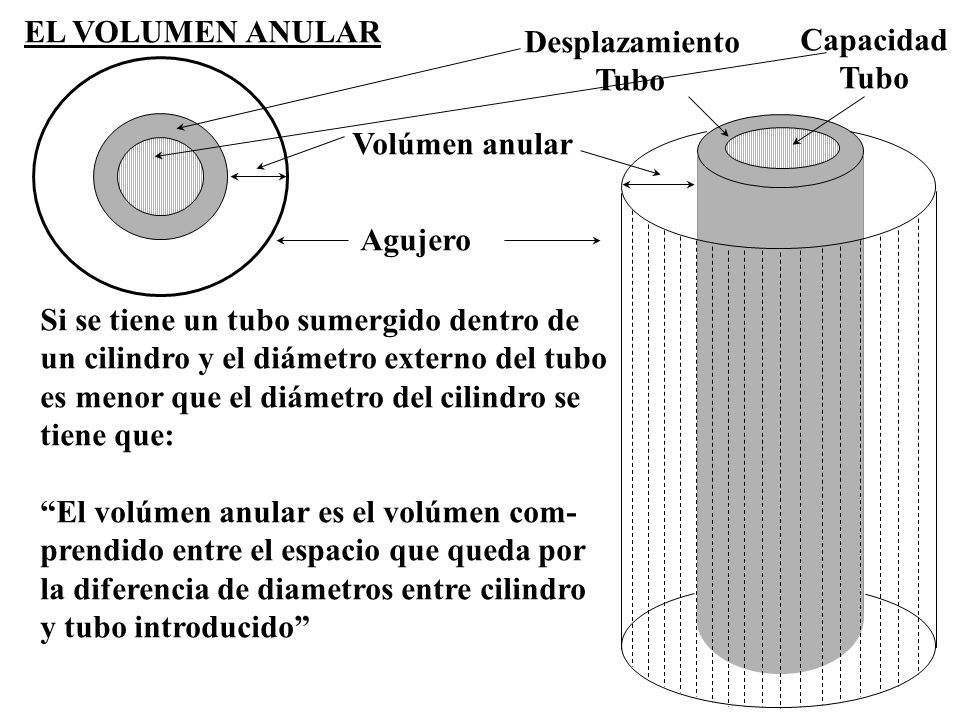

8 EL VOLUMEN ANULAR Capacidad Tubo Desplazamiento Tubo Volúmen anular Agujero Si se tiene un tubo sumergido dentro de un cilindro y el diámetro externo del tubo es menor que el diámetro del cilindro se tiene que: “El volúmen anular es el volúmen com- prendido entre el espacio que queda por la diferencia de diametros entre cilindro y tubo introducido”

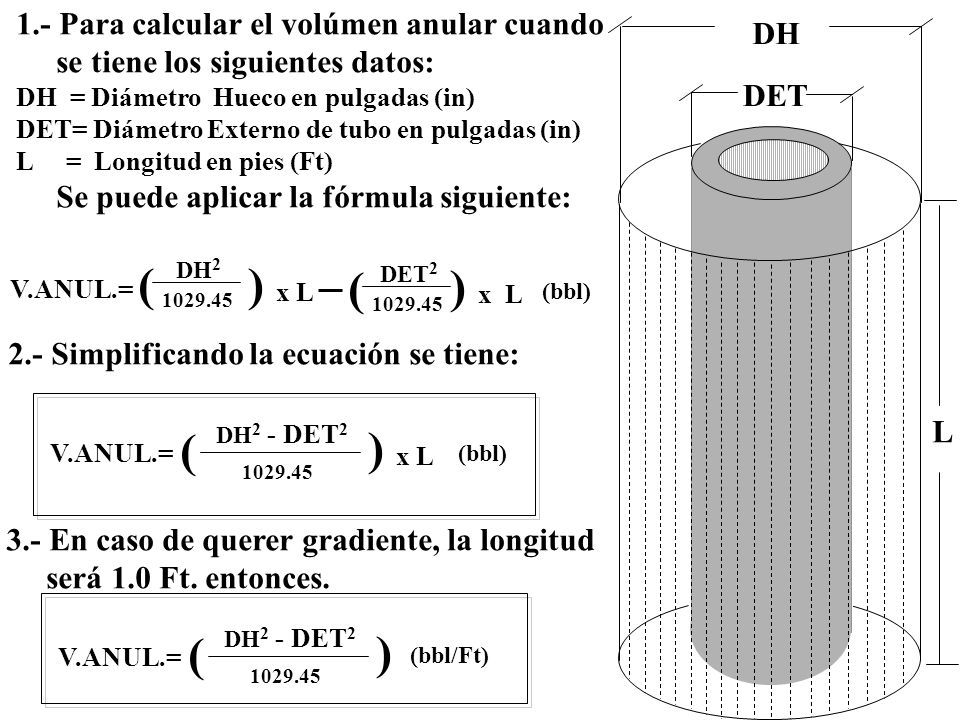

9 1.- Para calcular el volúmen anular cuando se tiene los siguientes datos: DH = Diámetro Hueco en pulgadas (in) DET= Diámetro Externo de tubo en pulgadas (in) L = Longitud en pies (Ft) Se puede aplicar la fórmula siguiente: DET DH L 1029.45 DH 2 (bbl) V.ANUL.= () x L DET 2 ( ) x L 1029.45 2.- Simplificando la ecuación se tiene: V.ANUL.= DH 2 - DET 2 1029.45 ) x L ( (bbl) 3.- En caso de querer gradiente, la longitud será 1.0 Ft. entonces. V.ANUL.= DH 2 - DET 2 1029.45 ) ( (bbl/Ft)

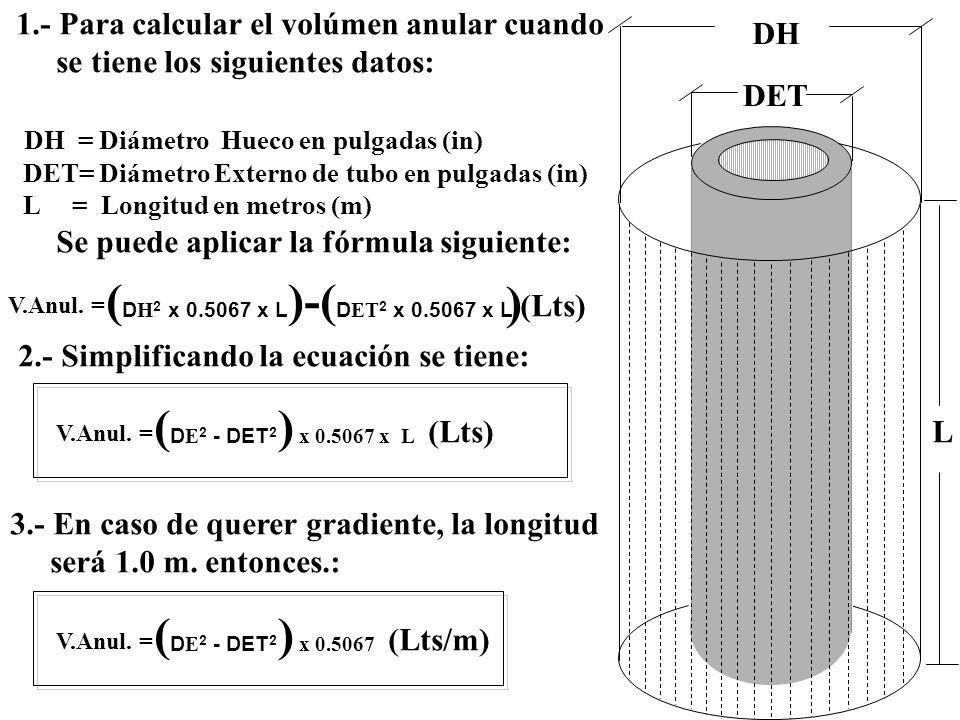

10 DET DH 1.- Para calcular el volúmen anular cuando se tiene los siguientes datos: DH = Diámetro Hueco en pulgadas (in) DET= Diámetro Externo de tubo en pulgadas (in) L = Longitud en metros (m) Se puede aplicar la fórmula siguiente: (Lts) V.Anul. = ( D H 2 x 0.5067 x L )-( D ET 2 x 0.5067 x L ) L 2.- Simplificando la ecuación se tiene: V.Anul. = ( D E 2 - DET 2 ) x 0.5067 x L (Lts) 3.- En caso de querer gradiente, la longitud será 1.0 m. entonces.: V.Anul. = ( D E 2 - DET 2 ) x 0.5067 (Lts/m)
