1 COMPUERTAS LOGICAS

2

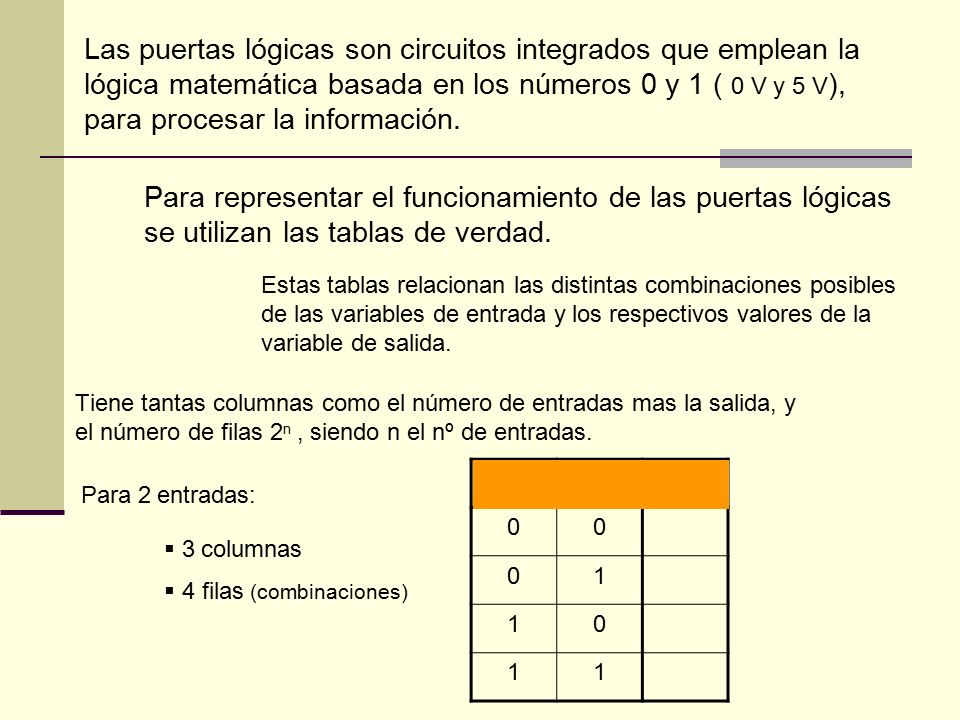

3 Las puertas lógicas son circuitos integrados que emplean la lógica matemática basada en los números 0 y 1 ( 0 V y 5 V ), para procesar la información. Para representar el funcionamiento de las puertas lógicas se utilizan las tablas de verdad. Estas tablas relacionan las distintas combinaciones posibles de las variables de entrada y los respectivos valores de la variable de salida. Tiene tantas columnas como el número de entradas mas la salida, y el número de filas 2 n, siendo n el nº de entradas. Para 2 entradas:  3 columnas  4 filas (combinaciones) abS 00 01 10 11

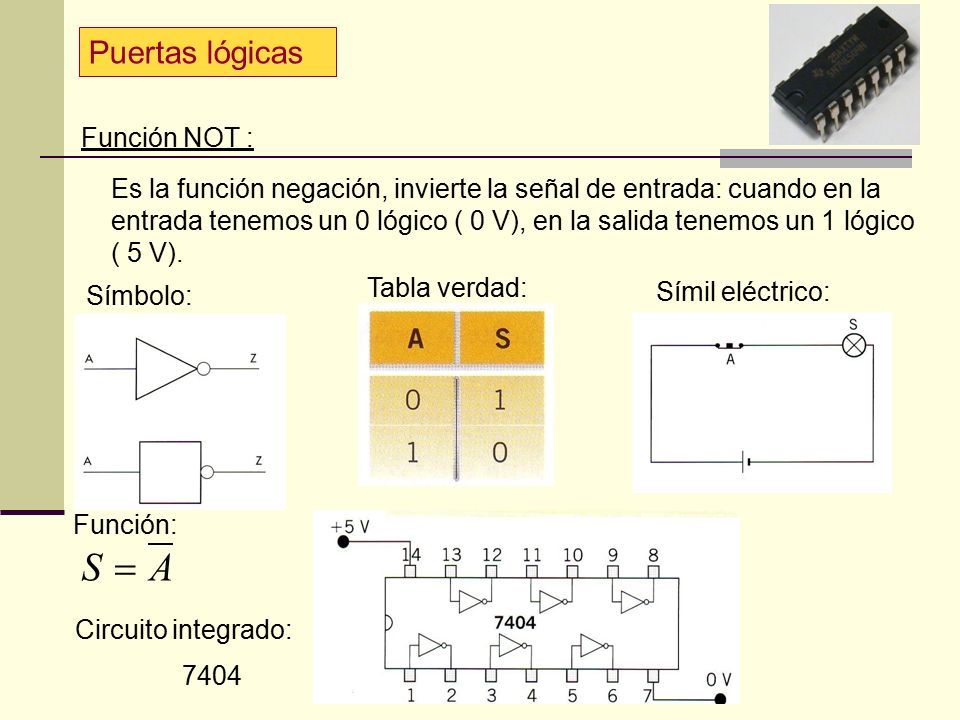

4 Puertas lógicas Función NOT : Es la función negación, invierte la señal de entrada: cuando en la entrada tenemos un 0 lógico ( 0 V), en la salida tenemos un 1 lógico ( 5 V). Símbolo: Tabla verdad: Símil eléctrico: Función: S  A Circuito integrado: 7404

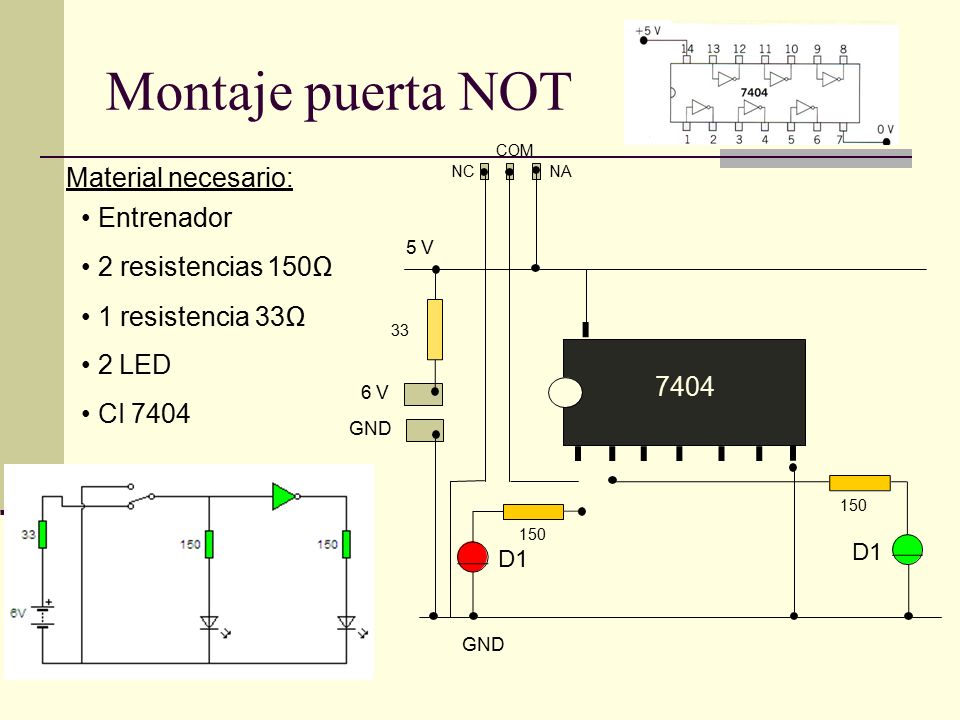

5 GNDGND 6 V GND 5 V5 V NCNA COMCOM Montaje puerta NOT Material necesario: Entrenador 2 resistencias 150Ω 1 resistencia 33Ω 2 LED CI 7404 74047404 33 150 D1 150

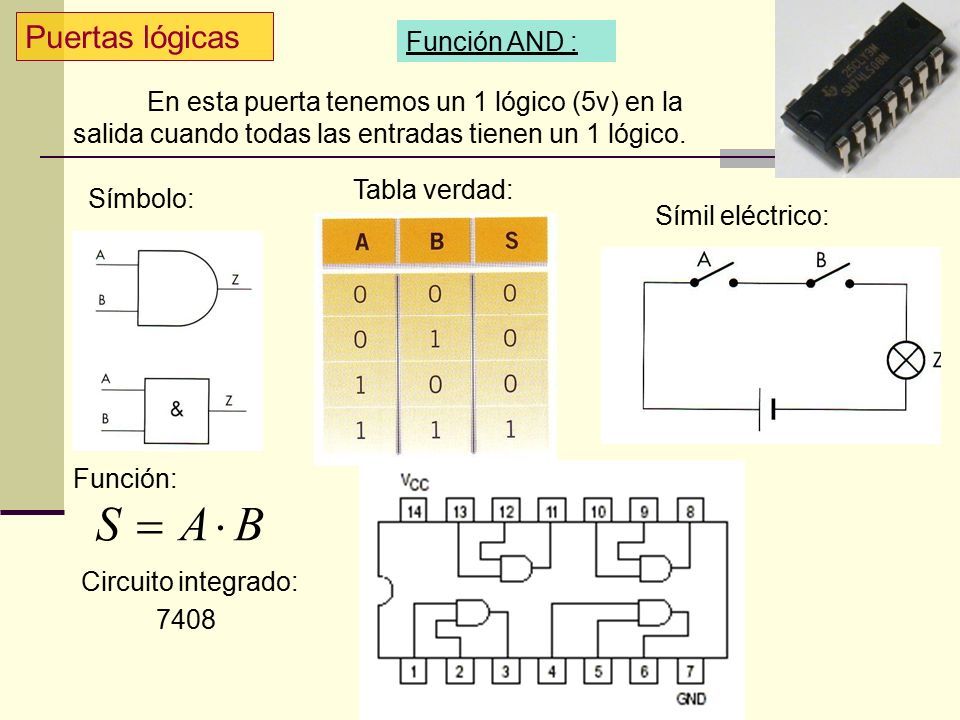

6 Puertas lógicas Función AND : Símbolo: Tabla verdad: Símil eléctrico: En esta puerta tenemos un 1 lógico (5v) en la salida cuando todas las entradas tienen un 1 lógico. Función: S  A  B Circuito integrado: 7408

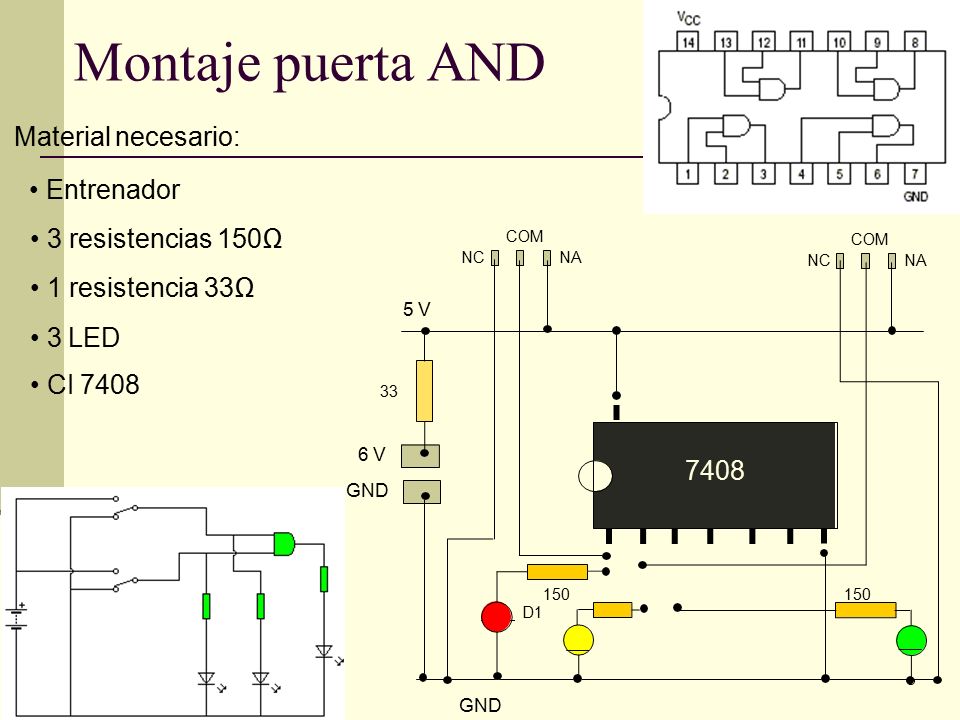

7 Montaje puerta AND Material necesario: Entrenador 3 resistencias 150Ω 1 resistencia 33Ω 3 LED CI 7408 GNDGND 6 V GND 5 V5 V NANANCNC COMCOM NANANCNC COMCOM 33 7408 D1 150

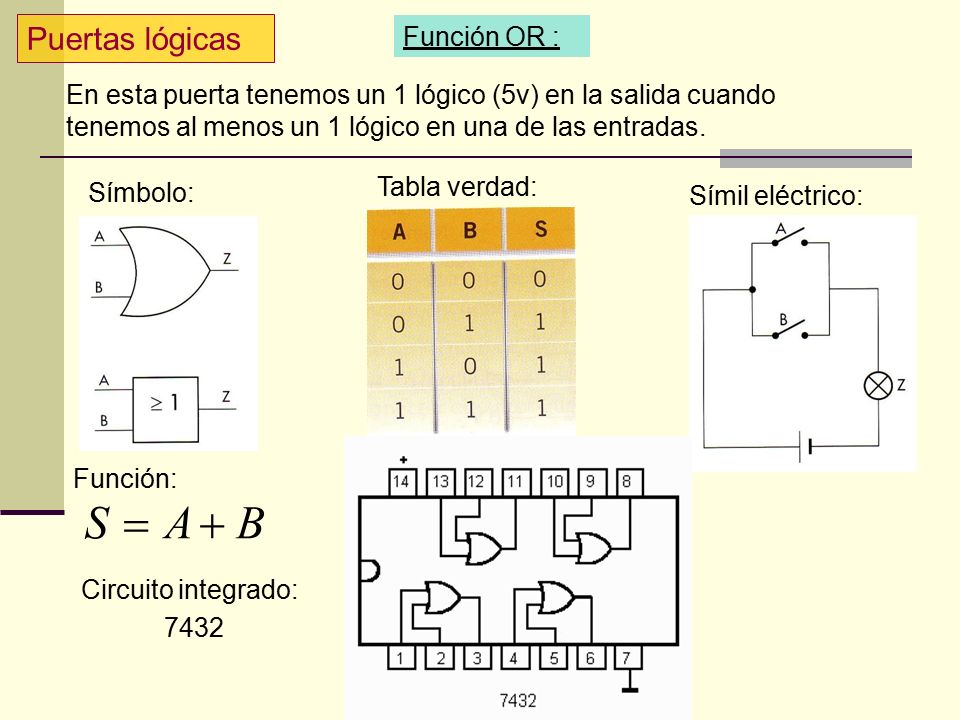

8 Puertas lógicas Símbolo: Tabla verdad: Símil eléctrico: Función OR : En esta puerta tenemos un 1 lógico (5v) en la salida cuando tenemos al menos un 1 lógico en una de las entradas. Función: S  A  B Circuito integrado: 7432

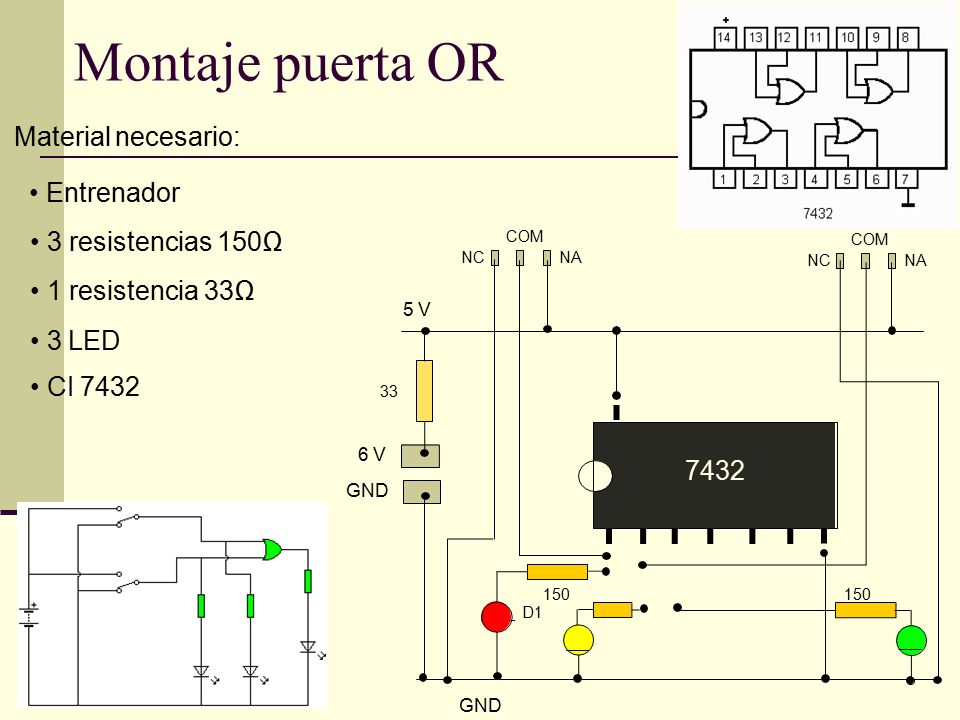

9 GNDGND 6 V GND 5 V5 V Montaje puerta OR Material necesario: Entrenador 3 resistencias 150Ω 1 resistencia 33Ω 3 LED CI 7432 NANANCNC COMCOM NANANCNC COMCOM 33 7432 D1 150

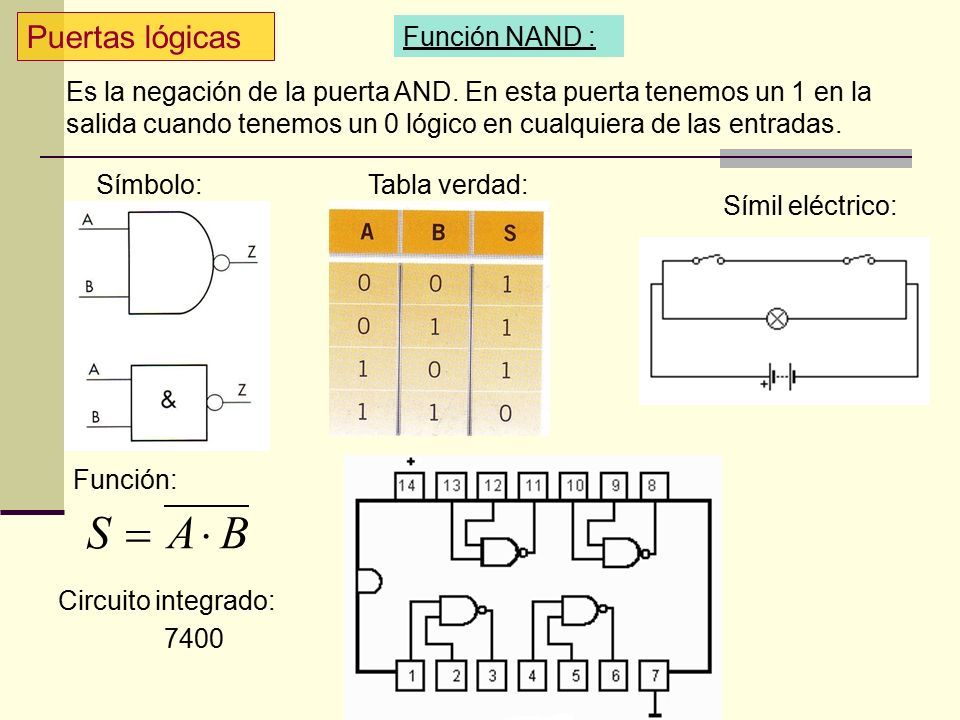

10 Puertas lógicas Símbolo:Tabla verdad: Símil eléctrico: Función NAND : Es la negación de la puerta AND. En esta puerta tenemos un 1 en la salida cuando tenemos un 0 lógico en cualquiera de las entradas. Función: S  A  B Circuito integrado: 7400

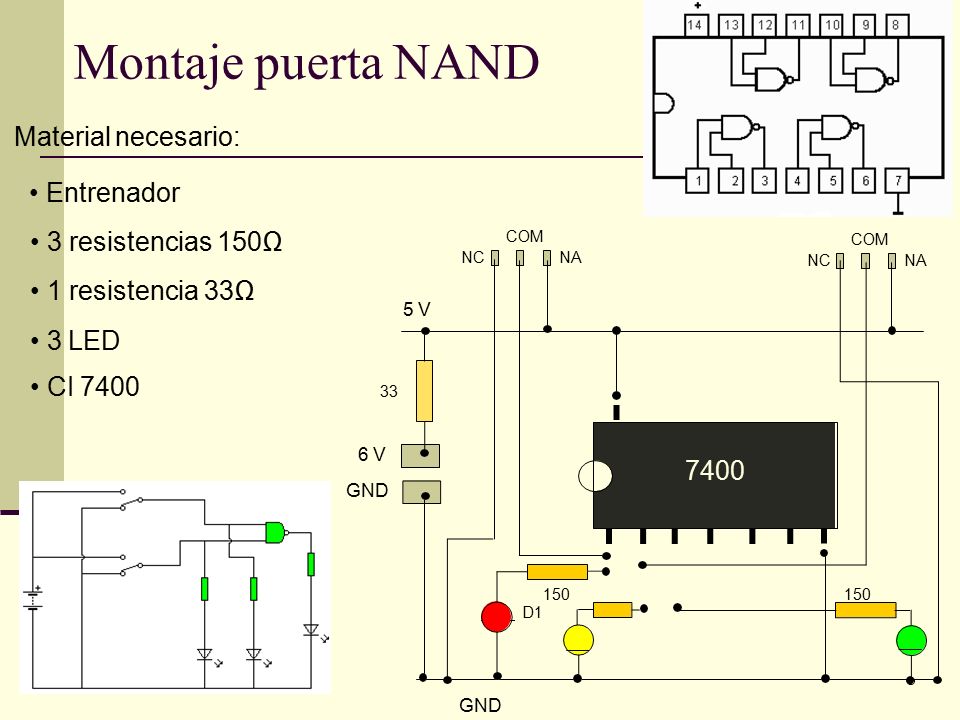

11 GNDGND 6 V GND 5 V5 V 3 resistencias 150Ω 1 resistencia 33Ω 3 LED CI 7400 NANANCNC COMCOM NANANCNC COMCOM 7400 D1 150 Montaje puerta NAND Material necesario: Entrenador 33

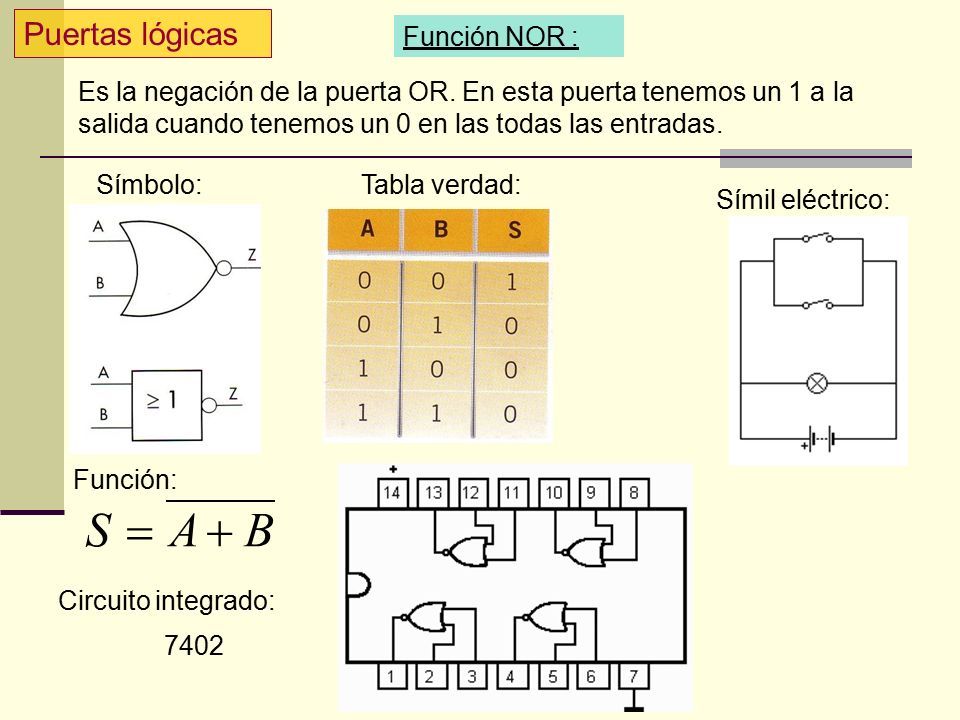

12 Puertas lógicas Símbolo:Tabla verdad: Símil eléctrico: Función NOR : Es la negación de la puerta OR. En esta puerta tenemos un 1 a la salida cuando tenemos un 0 en las todas las entradas. Función: S  A  B Circuito integrado: 7402

13 GNDGND 6 V GND 5 V5 V 3 resistencias 150Ω 1 resistencia 33Ω 3 LED CI 7402 NANANCNC COMCOM NANANCNC COMCOM 7402 D1 150 Montaje puerta NOR Material necesario: Entrenador 33

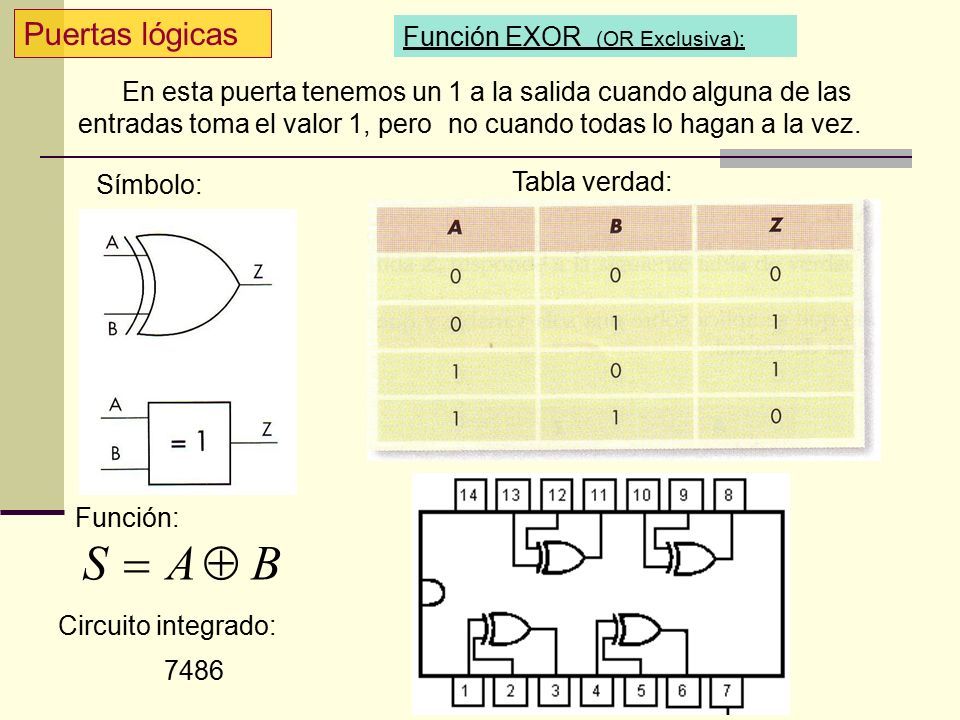

14 Puertas lógicas Símbolo: Tabla verdad: Función EXOR (OR Exclusiva): En esta puerta tenemos un 1 a la salida cuando alguna de las entradas toma el valor 1, perono cuando todas lo hagan a la vez. Función: S  A  B Circuito integrado: 7486

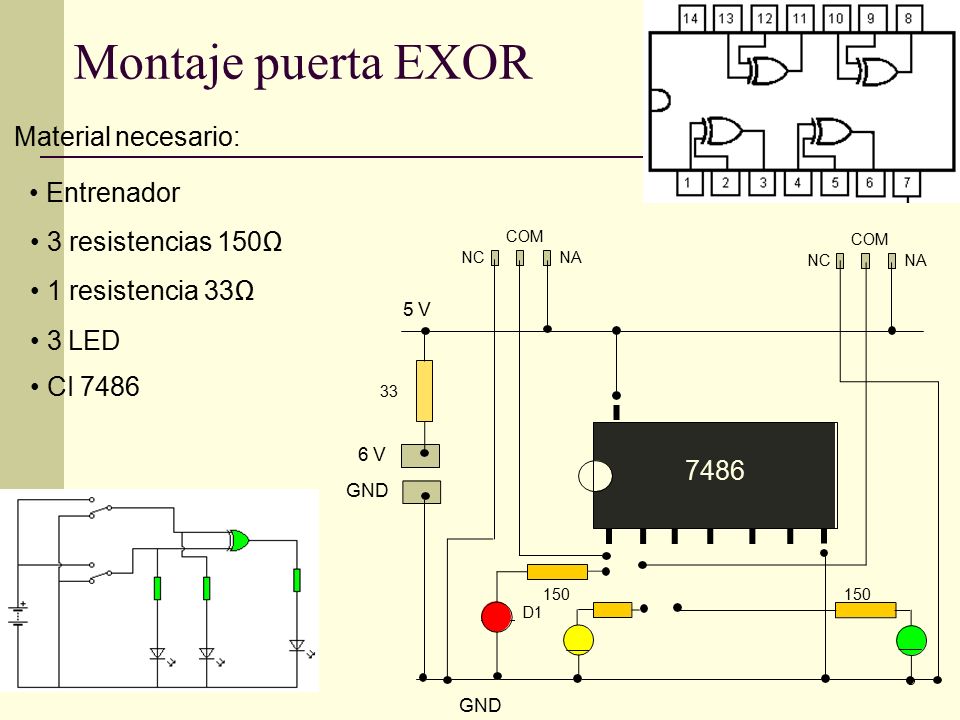

15 GNDGND 6 V GND 5 V5 V 3 resistencias 150Ω 1 resistencia 33Ω 3 LED CI 7486 NANANCNC COMCOM NANANCNC COMCOM 7486 D1 150 Montaje puerta EXOR Material necesario: Entrenador 33

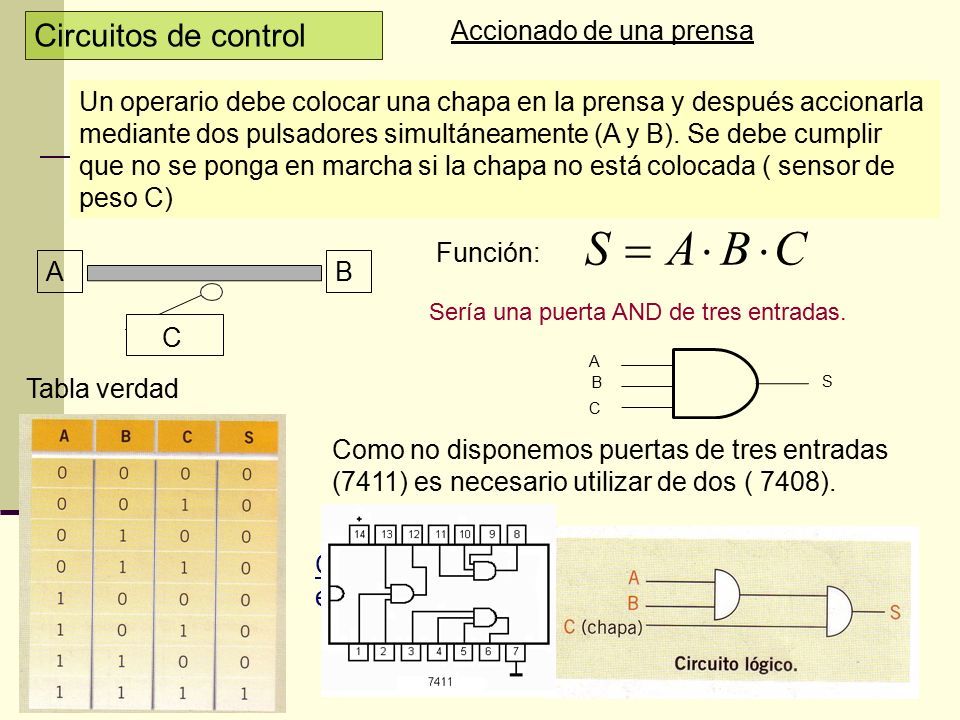

16 Circuitos de control Accionado de una prensa Un operario debe colocar una chapa en la prensa y después accionarla mediante dos pulsadores simultáneamente (A y B). Se debe cumplir que no se ponga en marcha si la chapa no está colocada ( sensor de peso C) C AB Tabla verdad Función:Función: S  A  B  CS  A  B  C ABCABC S Sería una puerta AND de tres entradas. Como no disponemos puertas de tres entradas (7411) es necesario utilizar de dos ( 7408). Circuito con dos Circuito con dos entradas:ntradas:

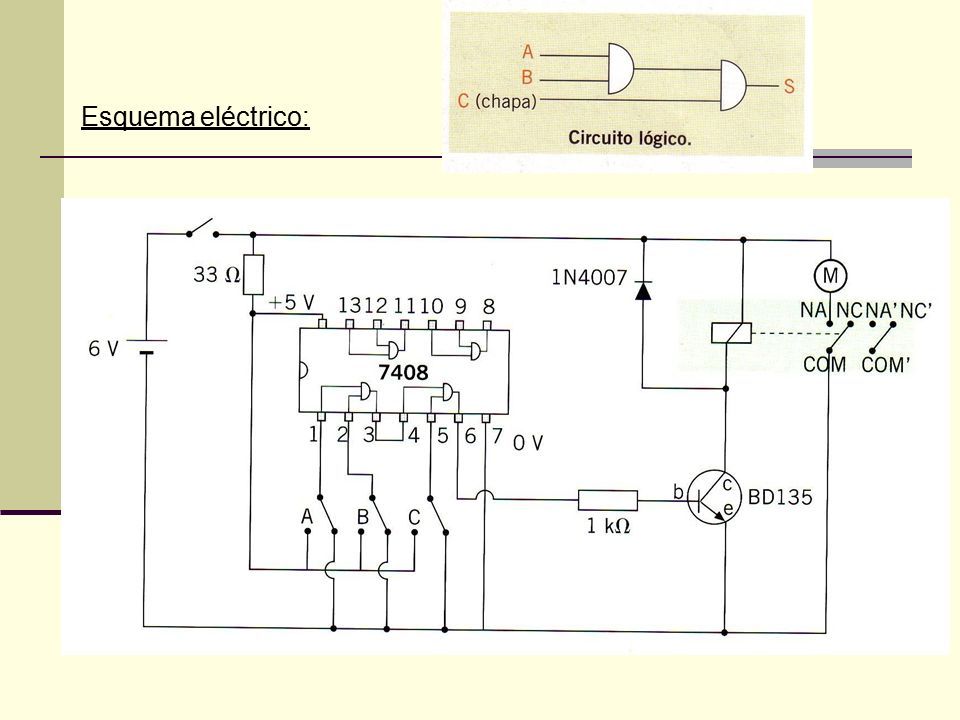

17 Esquema eléctrico:

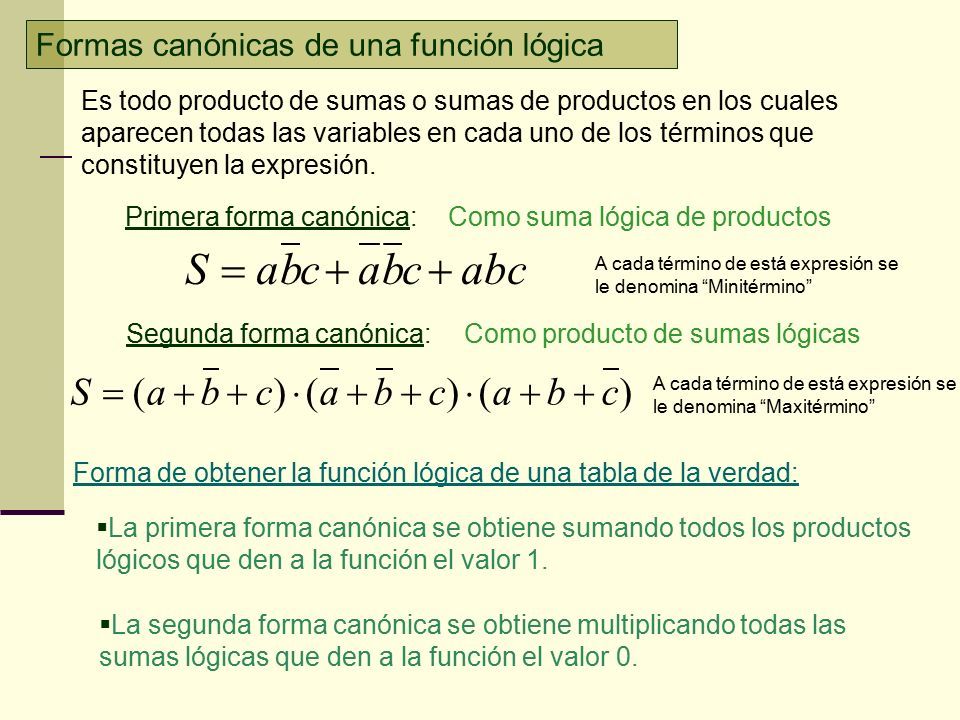

18 Formas canónicas de una función lógica Es todo producto de sumas o sumas de productos en los cuales aparecen todas las variables en cada uno de los términos que constituyen la expresión. Primera forma canónica:Como suma lógica de productos S  abc  abc  abcS  abc  abc  abc A cada término de está expresión se le denomina “Minitérmino” Segunda forma canónica: Como producto de sumas lógicas S  (a  b  c)  (a  b  c)  (a  b  c)S  (a  b  c)  (a  b  c)  (a  b  c) A cada término de está expresión se le denomina “Maxitérmino” Forma de obtener la función lógica de una tabla de la verdad:  La primera forma canónica se obtiene sumando todos los productos lógicos que den a la función el valor 1.  La segunda forma canónica se obtiene multiplicando todas las sumas lógicas que den a la función el valor 0.

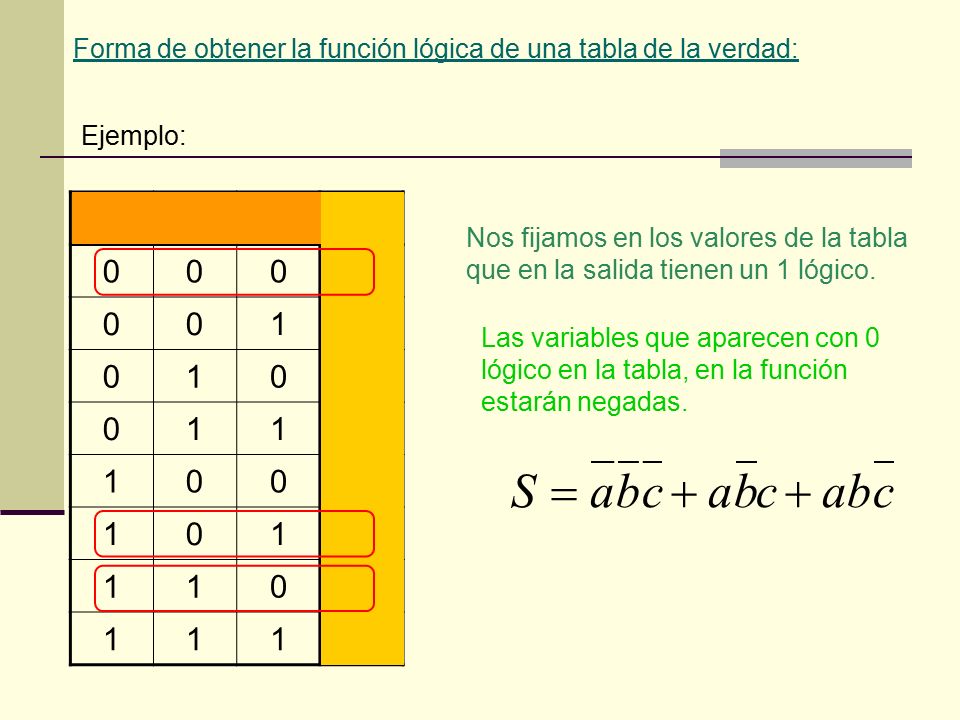

19 Forma de obtener la función lógica de una tabla de la verdad: Ejemplo:Ejemplo: ABCS 0001 0010 0100 0110 1000 1011 1101 1110 Nos fijamos en los valores de la tabla que en la salida tienen un 1 lógico. Las variables que aparecen con 0 lógico en la tabla, en la función estarán negadas. S  abc  abc  abcS  abc  abc  abc

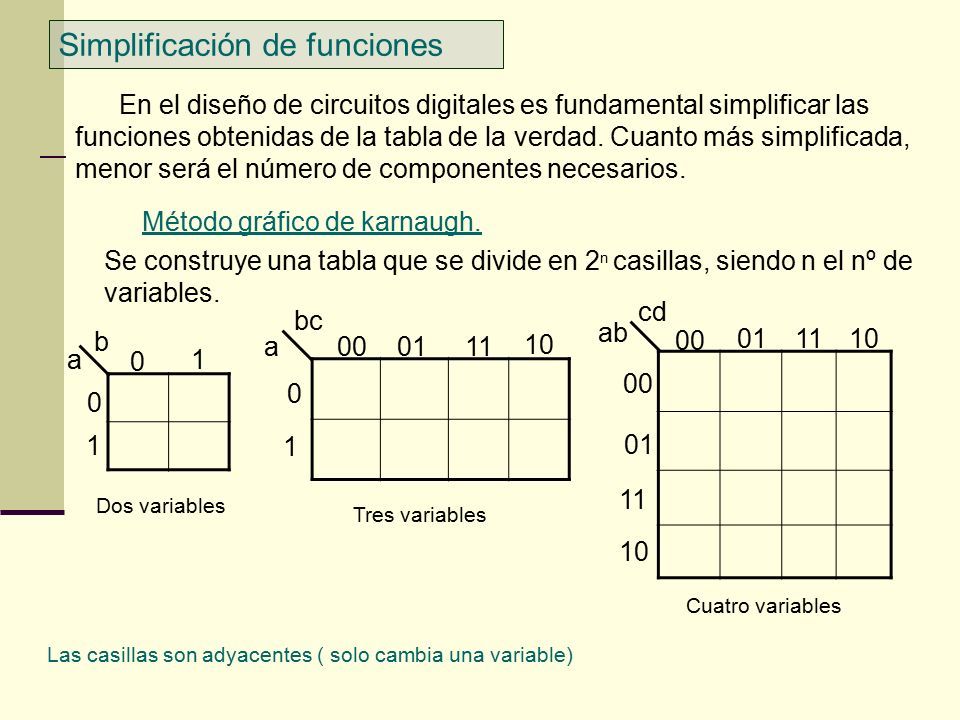

20 Simplificación de funciones En el diseño de circuitos digitales es fundamental simplificar las funciones obtenidas de la tabla de la verdad. Cuanto más simplificada, menor será el número de componentes necesarios. Método gráfico de karnaugh. Se construye una tabla que se divide en 2 n casillas, siendo n el nº de variables. a b 0 1 0101 Dos variables 0101 bc a 000111 1010 Tres variables cdcd abab 0 011110011110 0 01 11 10 Cuatro variables Las casillas son adyacentes ( solo cambia una variable)

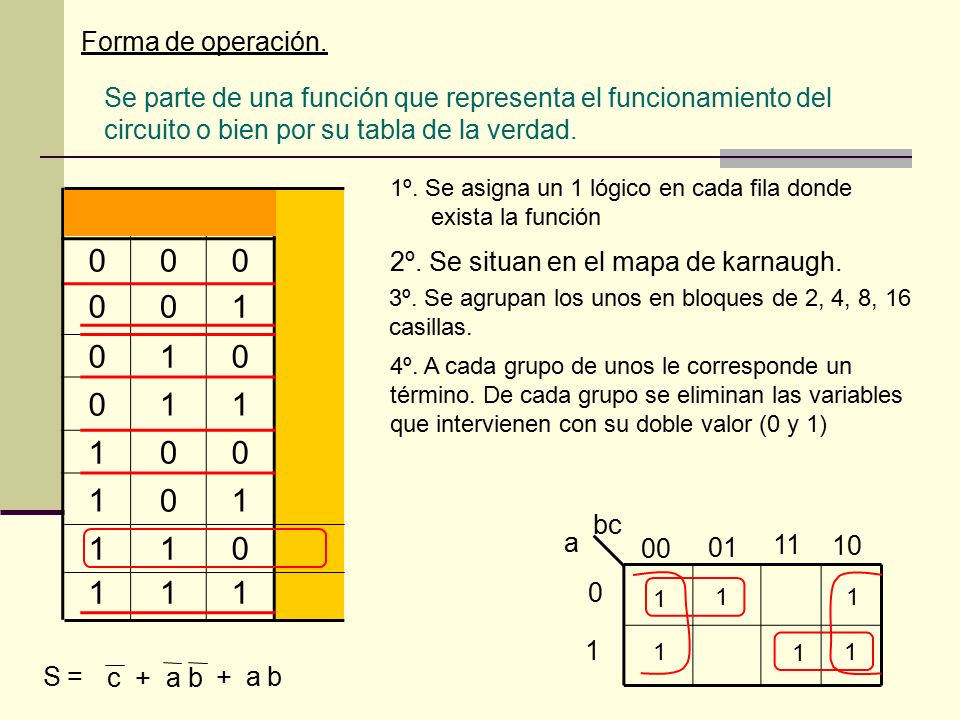

21 Forma de operación. ABCS 0001 0011 0101 0110 1001 1010 1101 1111 a 0 1 0 0101 1 1010 Se parte de una función que representa el funcionamiento del circuito o bien por su tabla de la verdad. 1º. Se asigna un 1 lógico en cada fila donde exista la función 2º. Se situan en el mapa de karnaugh. 3º. Se agrupan los unos en bloques de 2, 4, 8, 16 casillas. 4º. A cada grupo de unos le corresponde un término. De cada grupo se eliminan las variables que intervienen con su doble valor (0 y 1) bc 1 1 11 1 1 S =S = c + a b + a b

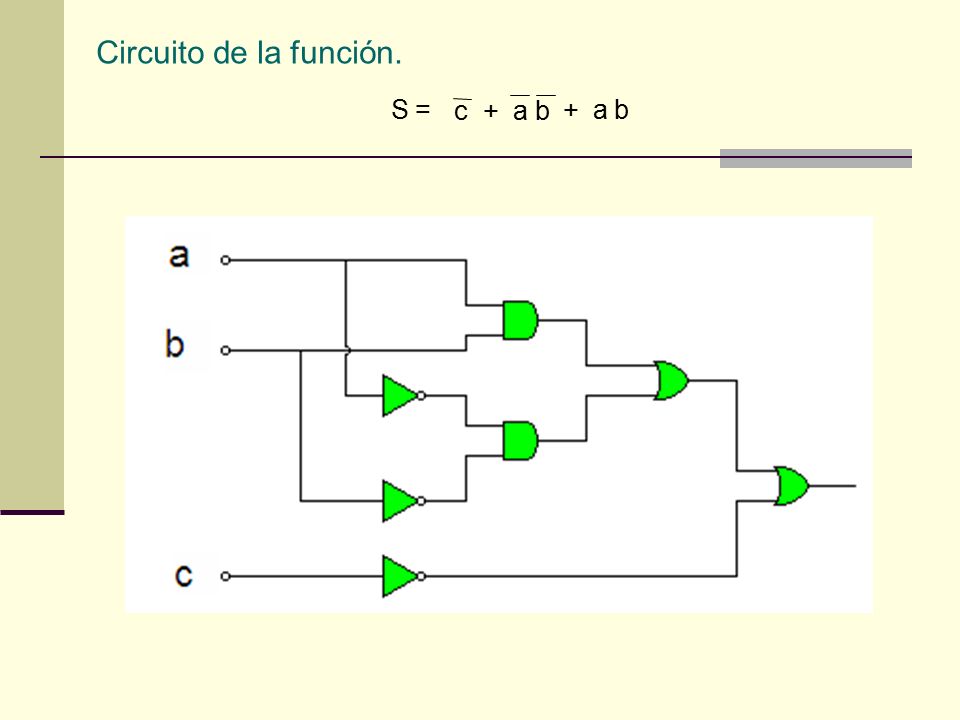

22 Circuito de la función. S =S = c + a b + a b

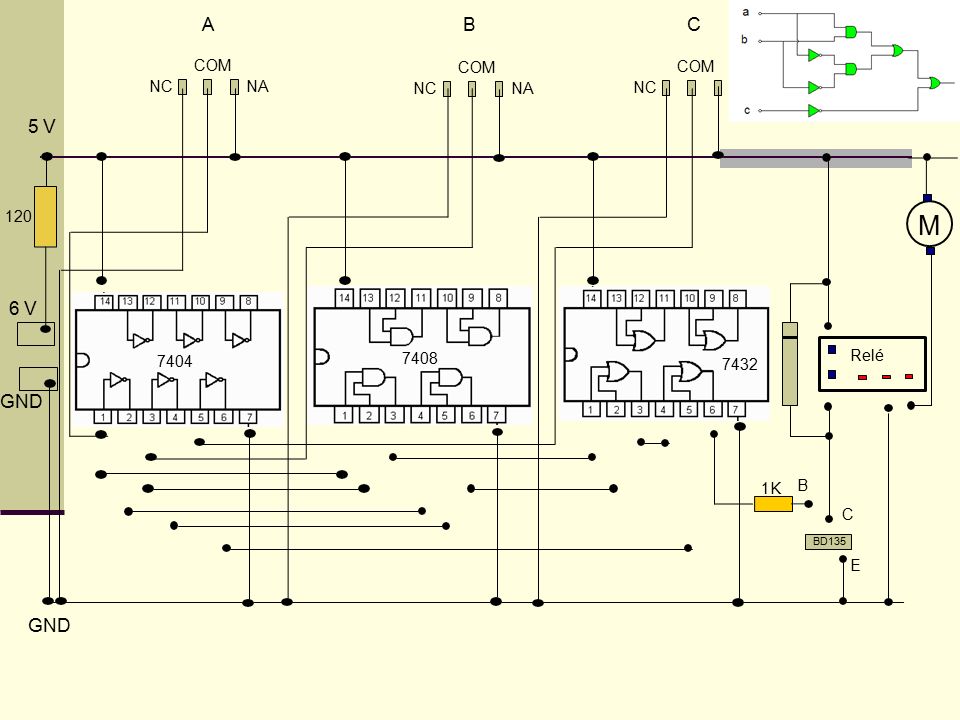

23 NANANC COMCOM NANC COMCOM GNDGND 6 V6 V 5 V5 V NANCNC COMCOM 120 GNDGND 7404 7408 7432 M Relé BD135 1K B C E A B C

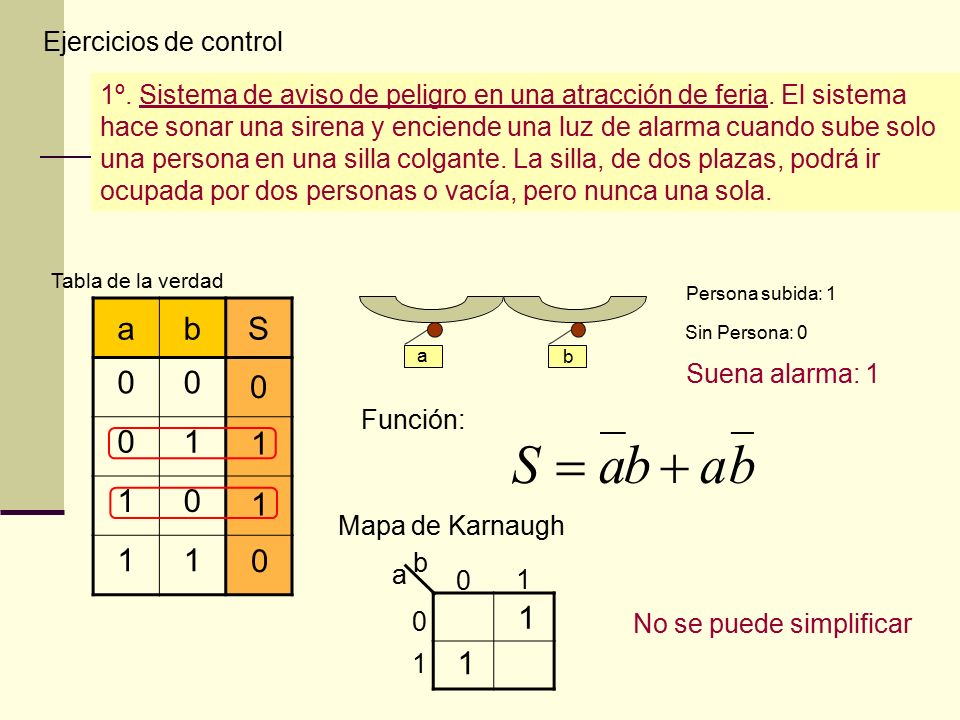

24 Ejercicios de control 1º. Sistema de aviso de peligro en una atracción de feria. El sistema hace sonar una sirena y enciende una luz de alarma cuando sube solo una persona en una silla colgante. La silla, de dos plazas, podrá ir ocupada por dos personas o vacía, pero nunca una sola. 0 1 a b01a b01 Tabla de la verdad abS 00 0 01 1 10 1 11 0 a b Persona subida: 1 Sin Persona: 0 Suena alarma: 1 Función: S  ab  abS  ab  ab Mapa de Karnaugh 1 1 No se puede simplificar

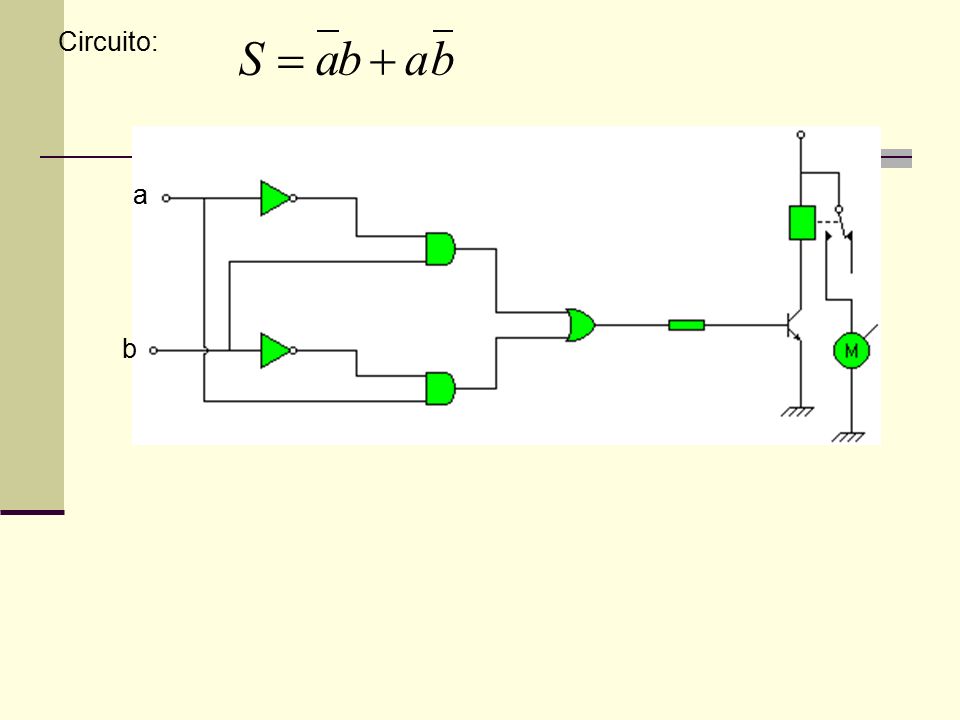

25 Circuito: S  ab  abS  ab  ab a b

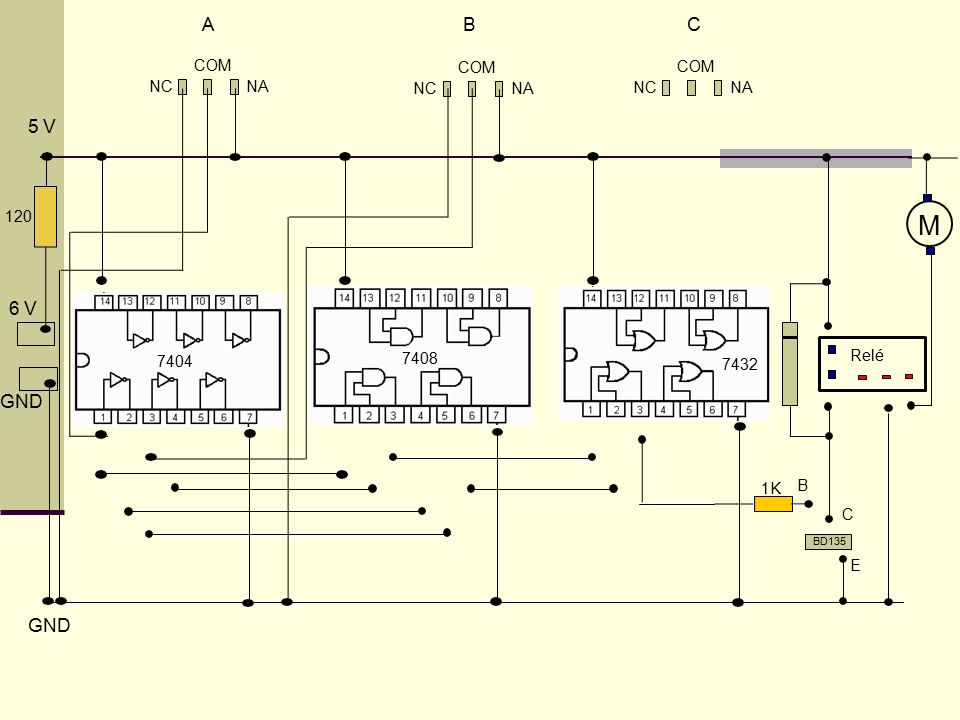

26 NANANC COMCOM NANC COMCOM GNDGND 6 V6 V 5 V5 V NANCNC COMCOM 120 GNDGND 7404 7408 7432 M Relé BD135 1K B C E A B C

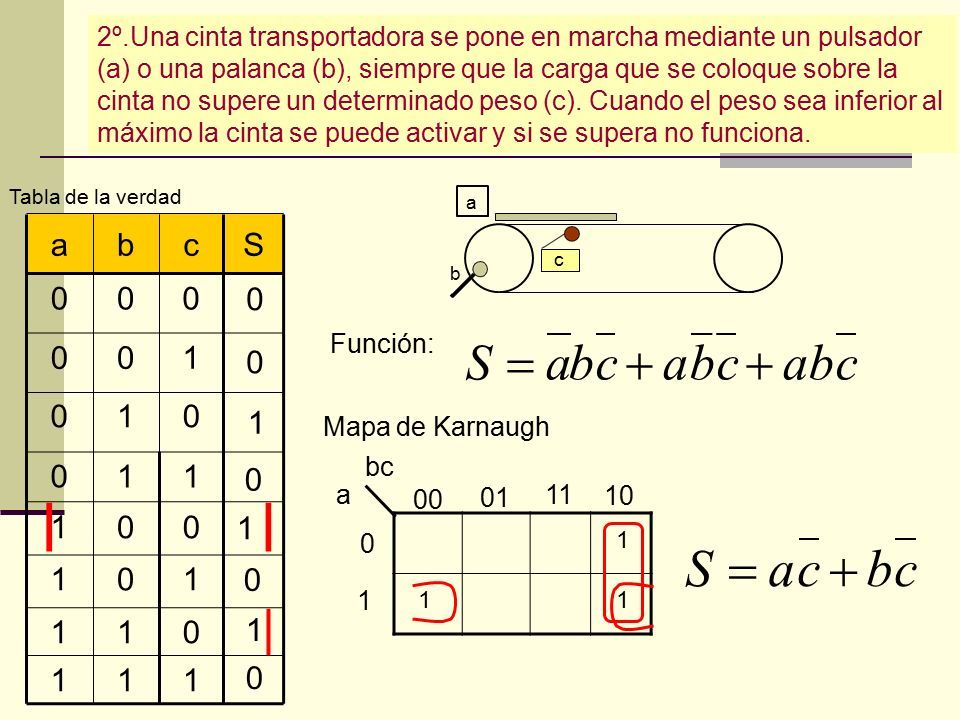

27 2º.Una cinta transportadora se pone en marcha mediante un pulsador (a) o una palanca (b), siempre que la carga que se coloque sobre la cinta no supere un determinado peso (c). Cuando el peso sea inferior al máximo la cinta se puede activar y si se supera no funciona. Tabla de la verdad abcS 000 0 001 0 Función: Mapa de Karnaugh c b a 010 1 011 0 100 1 101 0 110 1 111 0 S  abc  abc  abc bca0bca0 1 0 0101 1 1010 1 11 S  ac  bcS  ac  bc

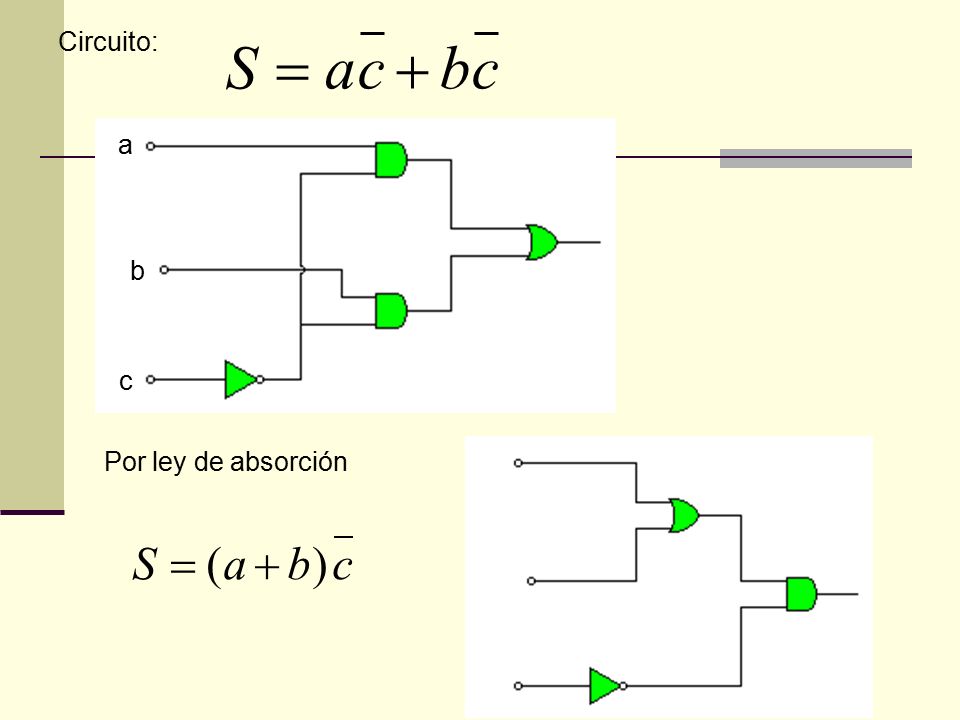

28 Circuito: S  ac  bcS  ac  bc S  (a  b) cS  (a  b) c a b c Por ley de absorción

29 3º. Diseñar un circuito que controle la puerta automática de una farmacia. Será una puerta corredera accionada por un motor, que se abrirá siempre que haya una persona cerca de ella ( tanto por el interior como por el exterior) y se cerrará en caso contrario. Dispone de dos sensores infrarrojos (a) interior, (b) exterior y de dos conmutadores finales de carrera para indicar la posición de la puerta. El circuito de control proporciona dos señales, una de giro a derechas y otra a izquierdas.

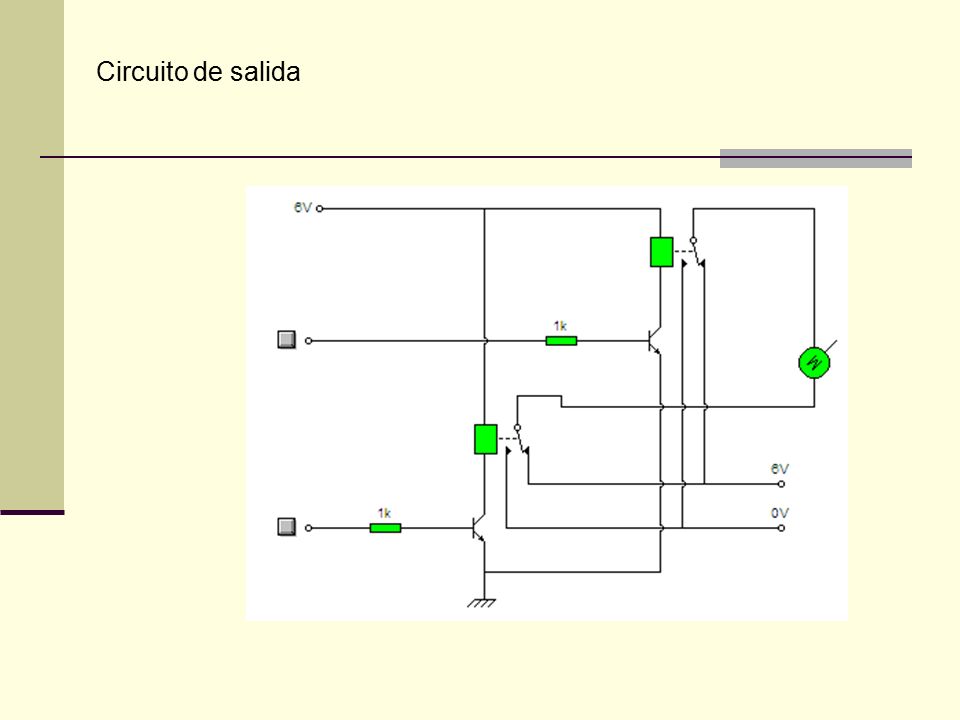

30 Circuito de salida
