1 COMPONENTES DEL EQUIPO DE ESPECTROSCO PIA DE ABSORCIÓN ATÓMICA

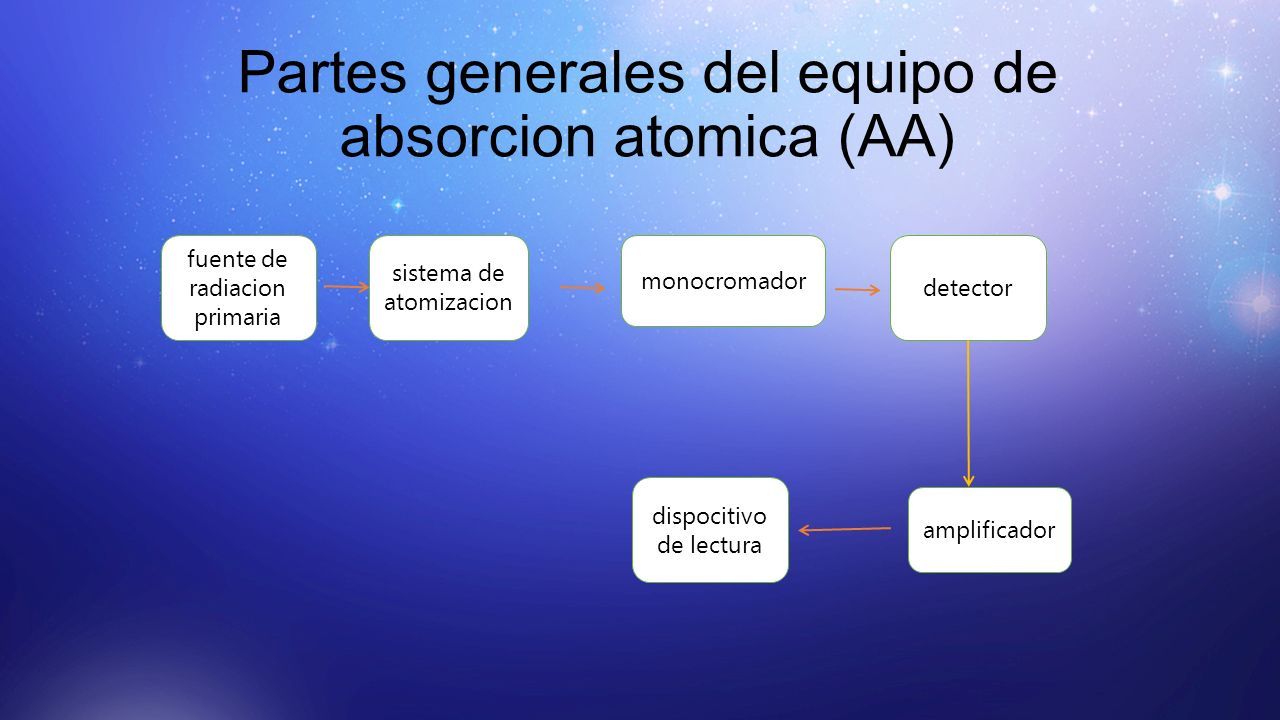

2 Partes generales del equipo de absorcion atomica (AA) fuente de radiacion primaria dispocitivo de lectura amplificador detector monocromador sistema de atomizacion

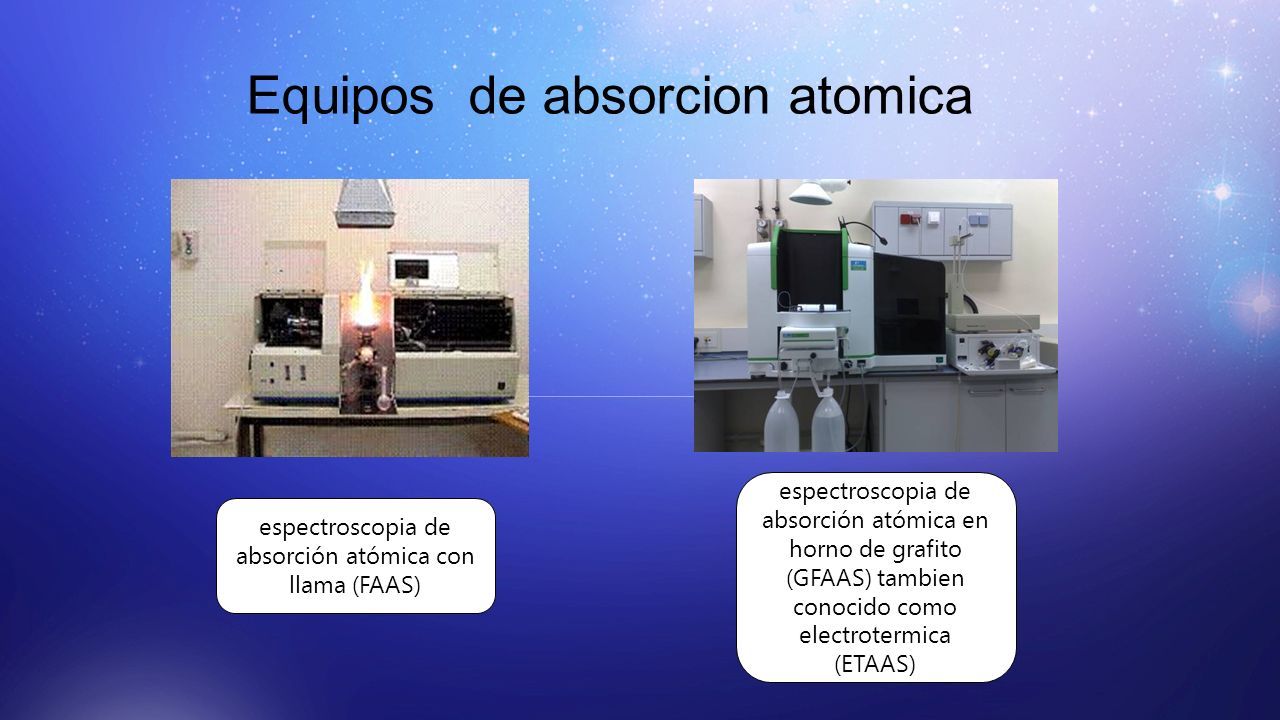

3 Equipos de absorcion atomica espectroscopia de absorción atómica con llama (FAAS) espectroscopia de absorción atómica en horno de grafito (GFAAS) tambien conocido como electrotermica (ETAAS)

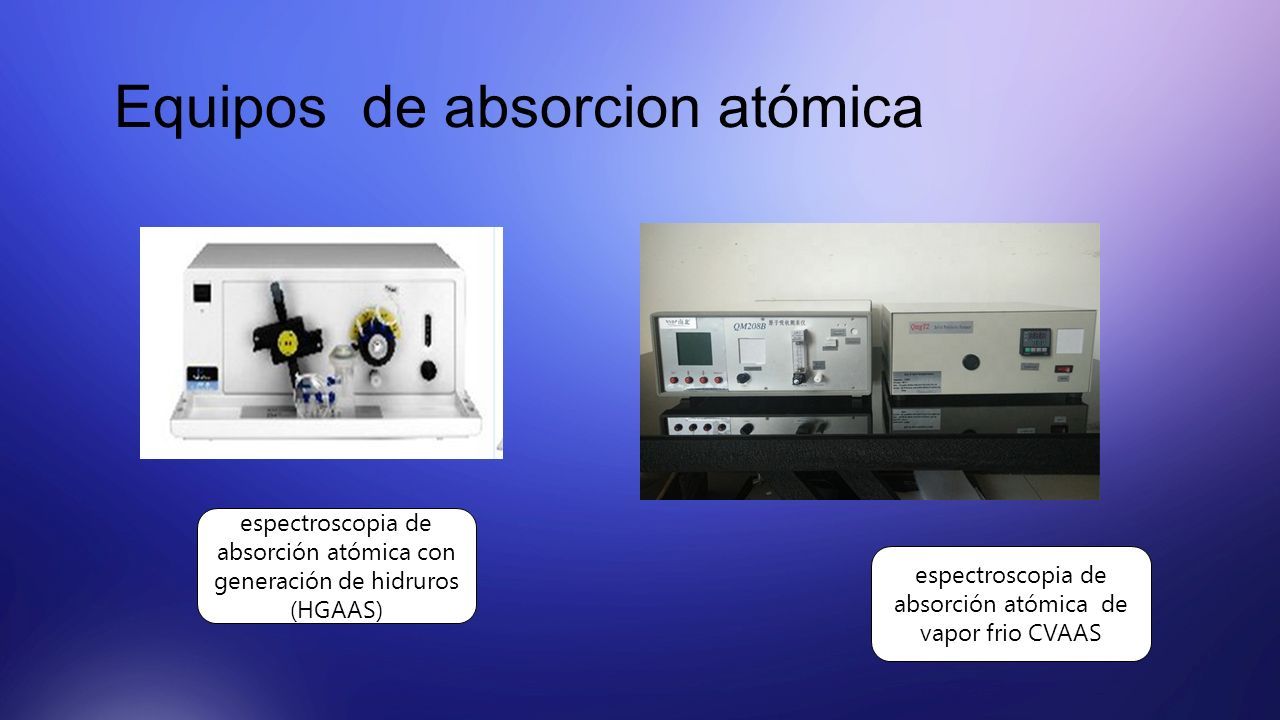

4 espectroscopia de absorción atómica con generación de hidruros (HGAAS) espectroscopia de absorción atómica de vapor frio CVAAS Equipos de absorcion atómica

5 Esquema de la espectroscopia de absorción atómica con llama (FAAS)

6

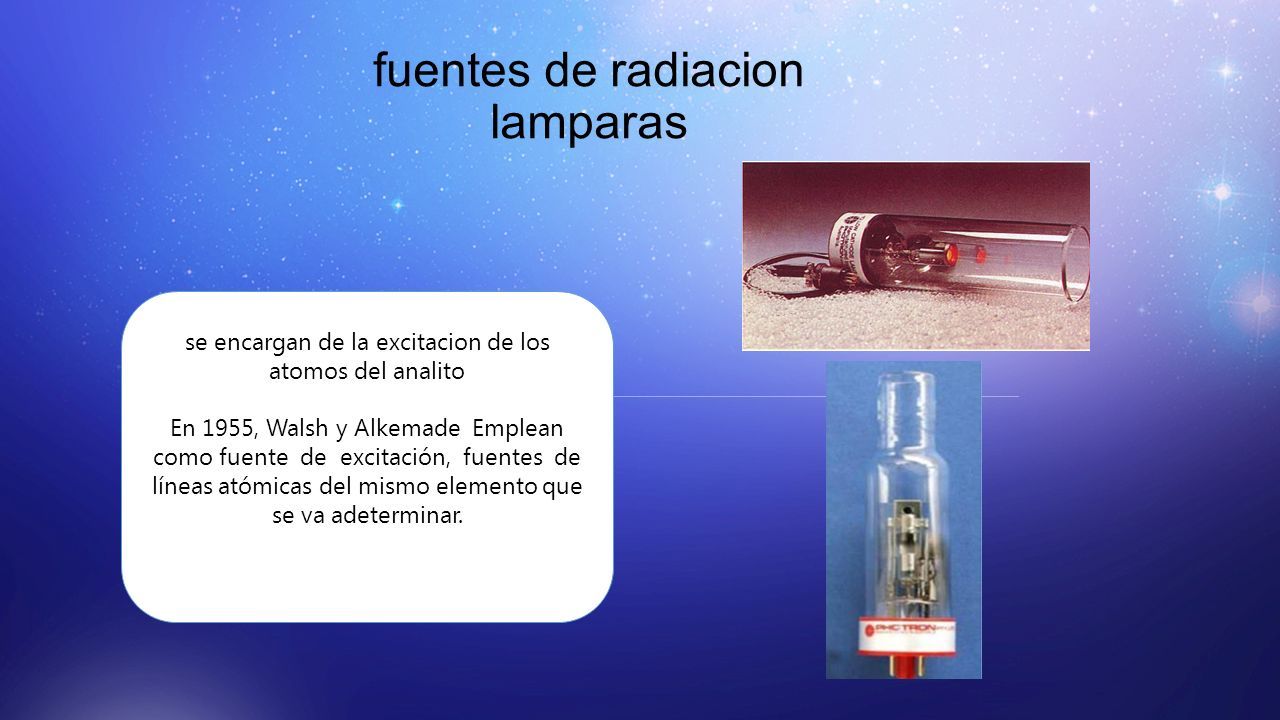

7 fuentes de radiacion lamparas se encargan de la excitacion de los atomos del analito En 1955, Walsh y Alkemade Emplean como fuente de excitación, fuentes de líneas atómicas del mismo elemento que se va adeterminar.

8 a)Lámpara de descarga sin electrodos (EDL) Consiste en una bombilla de cuarzo bajo una asfera de gas inerte,y con el analito en forma de sal o en estado metalico la lampara no contiene electrodos y y sirve para elementos fácilmente vaporizables(As, Se, Sb, Pb, Sn, Hg...) Proceso de emisión en una EDL

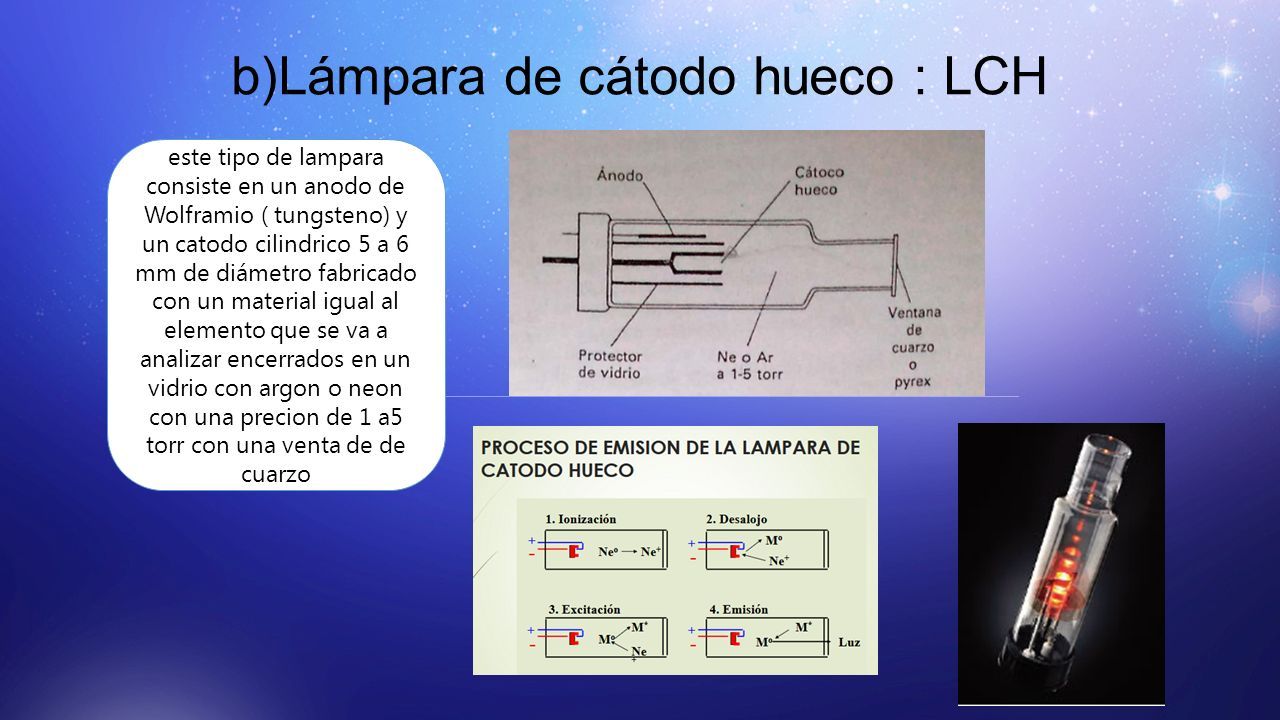

9 b)Lámpara de cátodo hueco : LCH este tipo de lampara consiste en un anodo de Wolframio ( tungsteno) y un catodo cilindrico 5 a 6 mm de diámetro fabricado con un material igual al elemento que se va a analizar encerrados en un vidrio con argon o neon con una precion de 1 a5 torr con una venta de de cuarzo

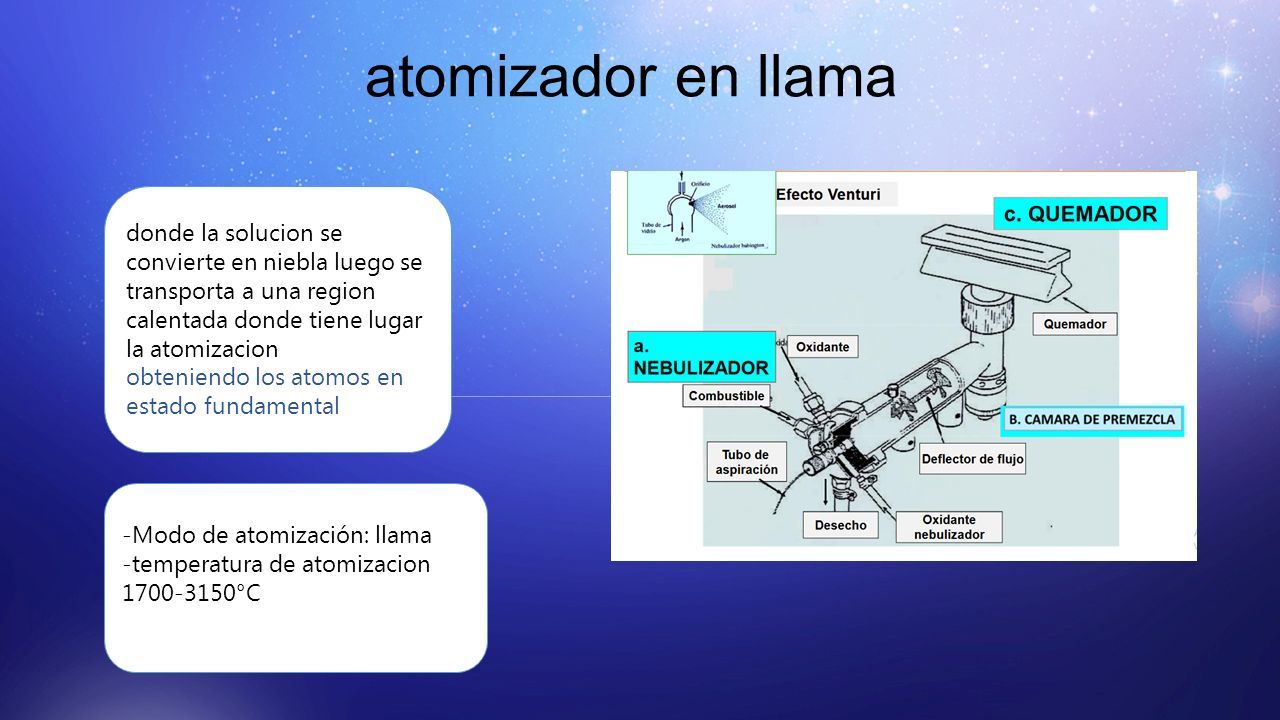

10 atomizador en llama -Modo de atomización: llama -temperatura de atomizacion 1700-3150°C donde la solucion se convierte en niebla luego se transporta a una region calentada donde tiene lugar la atomizacion obteniendo los atomos en estado fundamental

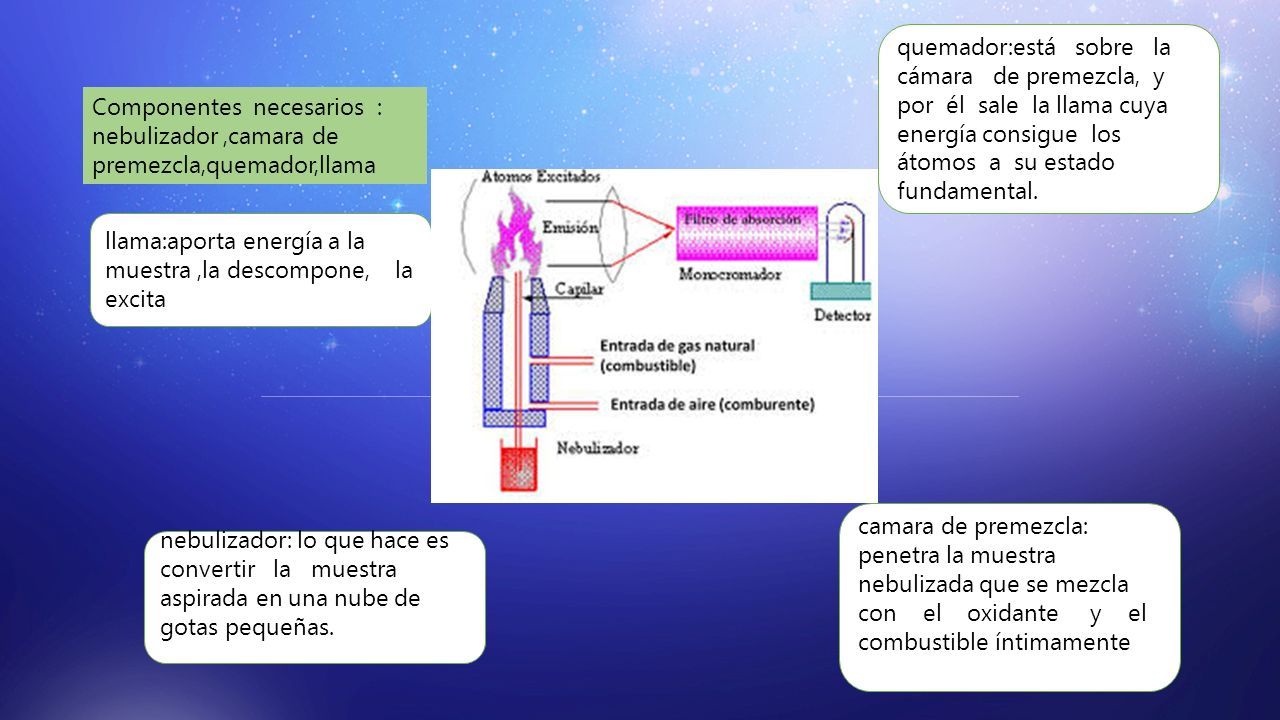

11 Componentes necesarios : nebulizador,camara de premezcla,quemador,llama quemador:está sobre la cámara de premezcla, y por él sale la llama cuya energía consigue los átomos a su estado fundamental. llama:aporta energía a la muestra,la descompone, la excita camara de premezcla: penetra la muestra nebulizada que se mezcla con el oxidante y el combustible íntimamente nebulizador: lo que hace es convertir la muestra aspirada en una nube de gotas pequeñas.

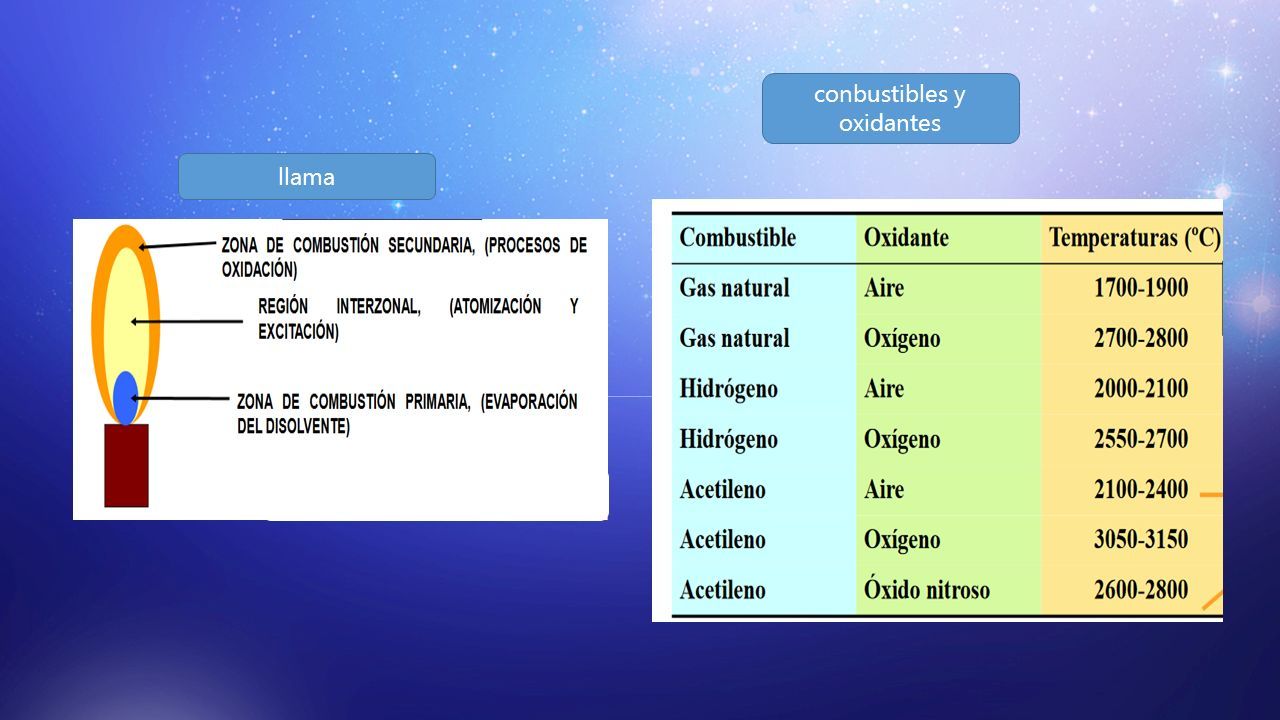

12 llama conbustibles y oxidantes

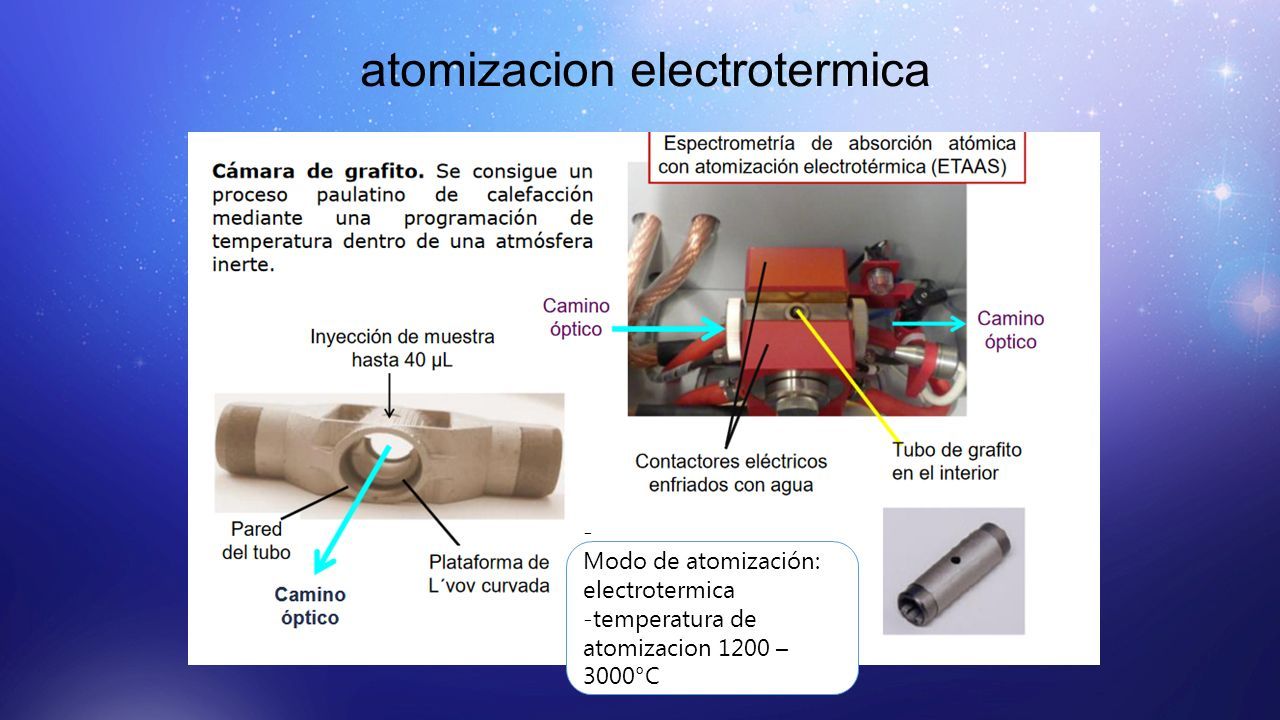

13 atomizacion electrotermica - Modo de atomización: electrotermica -temperatura de atomizacion 1200 – 3000°C

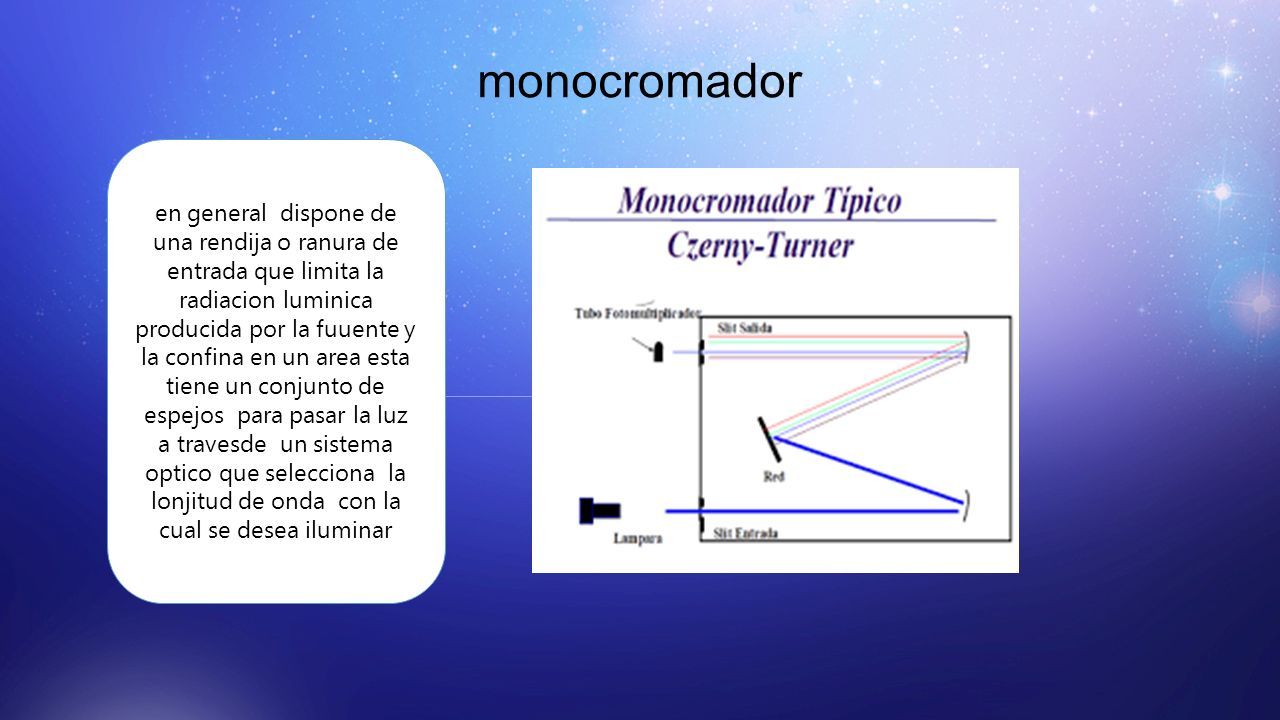

14 monocromador en general dispone de una rendija o ranura de entrada que limita la radiacion luminica producida por la fuuente y la confina en un area esta tiene un conjunto de espejos para pasar la luz a travesde un sistema optico que selecciona la lonjitud de onda con la cual se desea iluminar

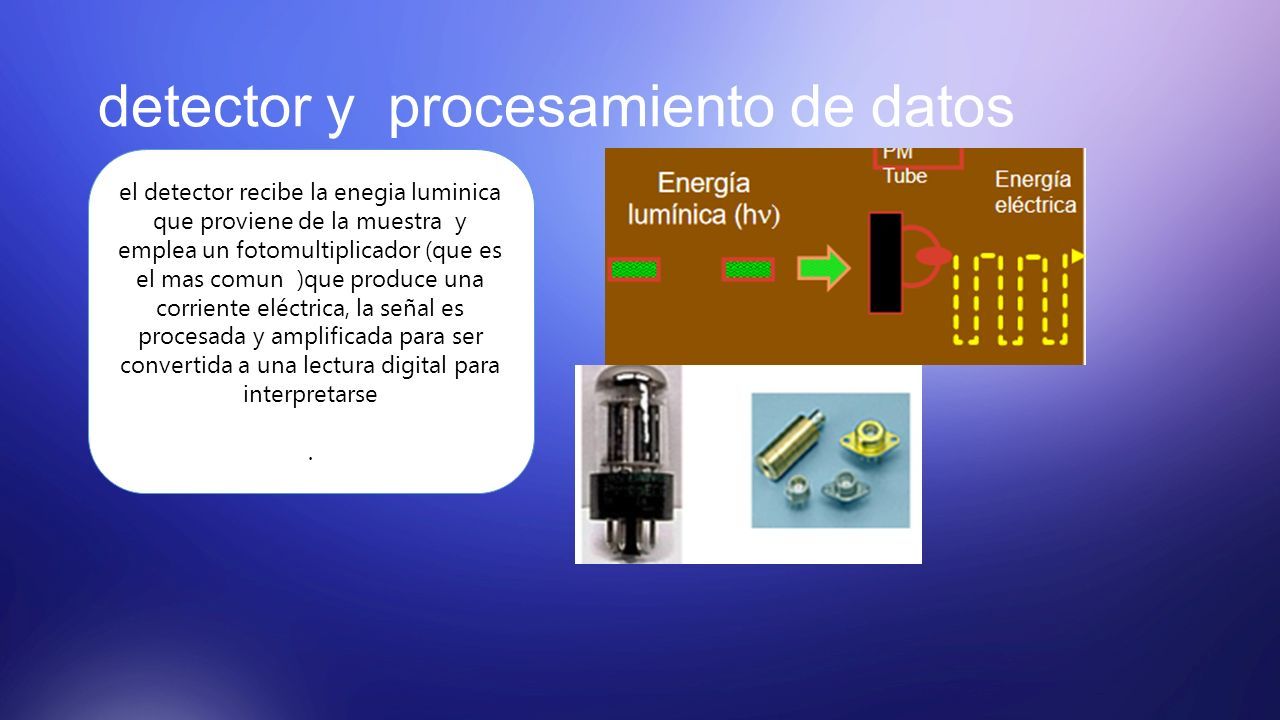

15 detector y procesamiento de datos el detector recibe la enegia luminica que proviene de la muestra y emplea un fotomultiplicador (que es el mas comun )que produce una corriente eléctrica, la señal es procesada y amplificada para ser convertida a una lectura digital para interpretarse.

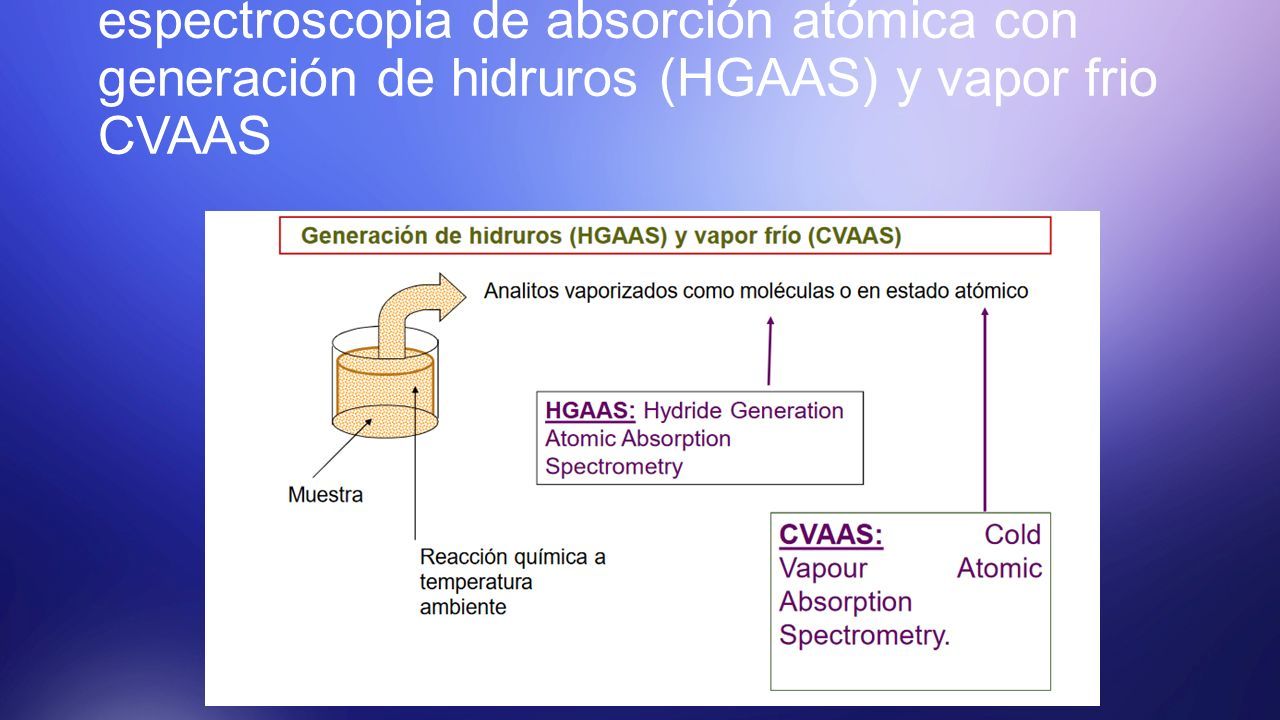

16 espectroscopia de absorción atómica con generación de hidruros (HGAAS) y vapor frio CVAAS

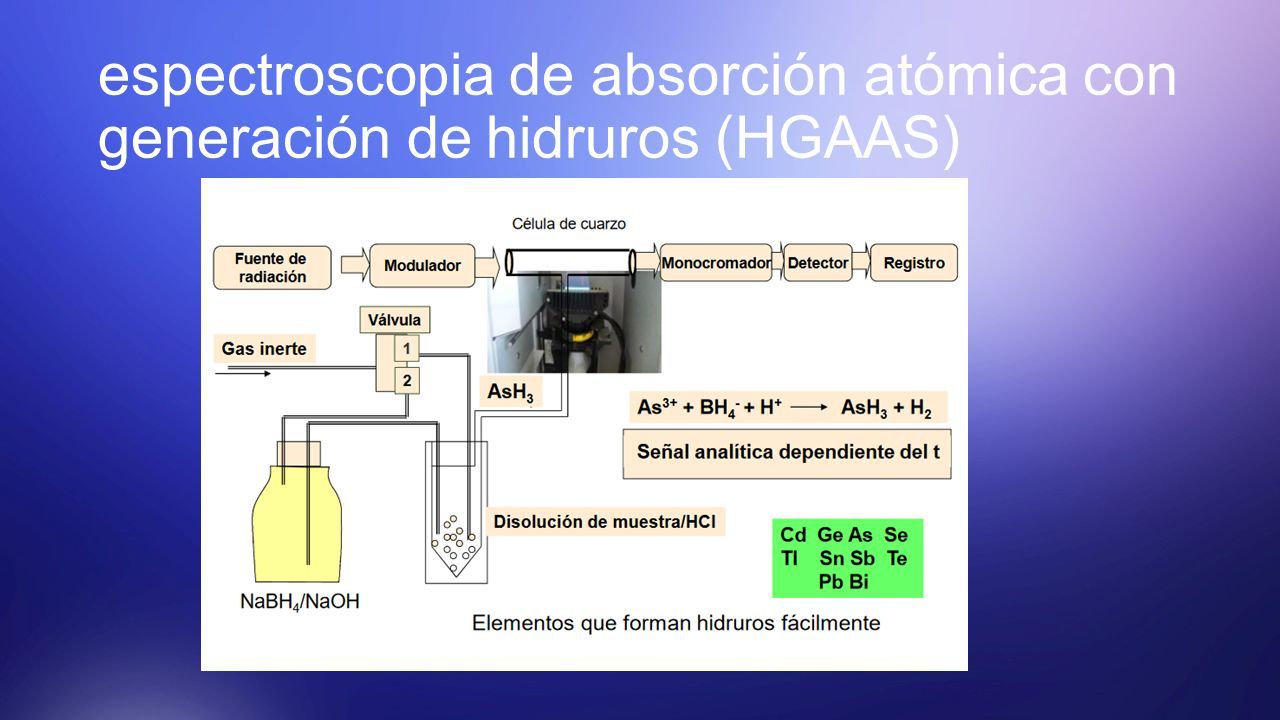

17 espectroscopia de absorción atómica con generación de hidruros (HGAAS)

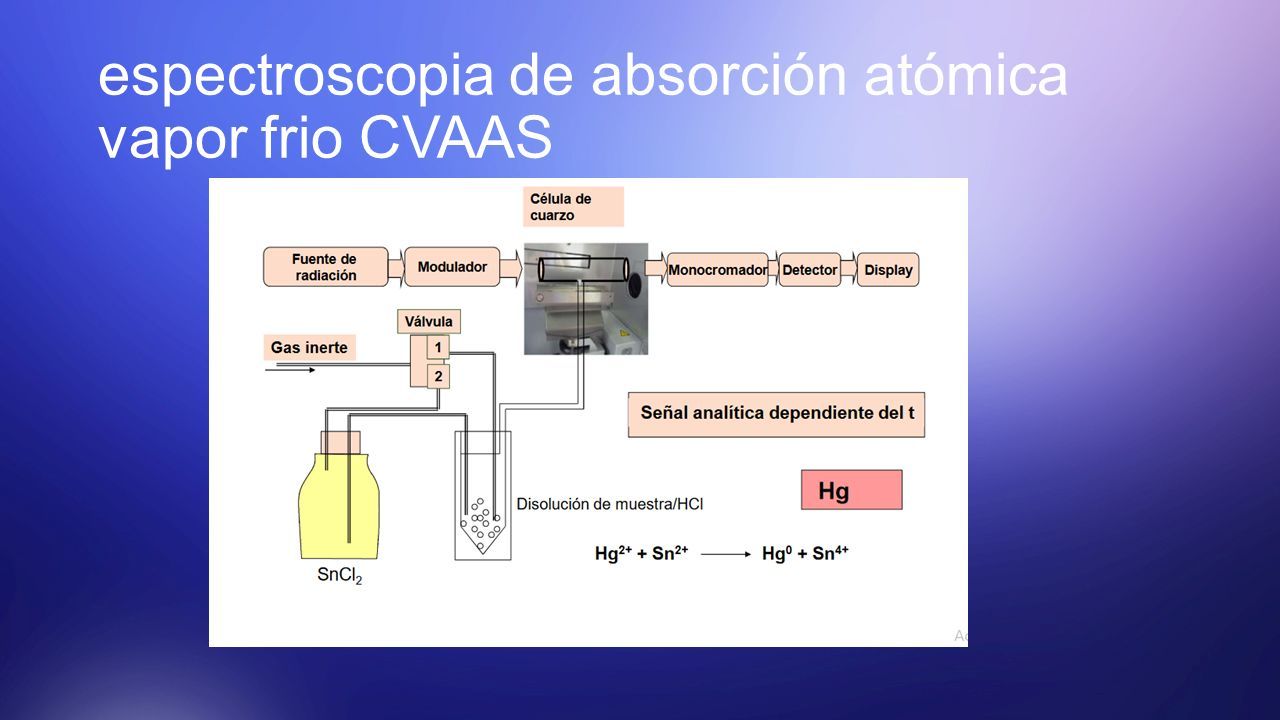

18 espectroscopia de absorción atómica vapor frio CVAAS

19 GRACIAS POR SU ATENCION
