INTRODUCION Los depósitos de sulfuros masivos volcanogénicos (conocidos como depósitos VMS; de "volcanogenic massive sulfide") corresponden a cuerpos.

Presentación del tema: "INTRODUCION Los depósitos de sulfuros masivos volcanogénicos (conocidos como depósitos VMS; de "volcanogenic massive sulfide") corresponden a cuerpos."— Transcripción de la presentación:

1

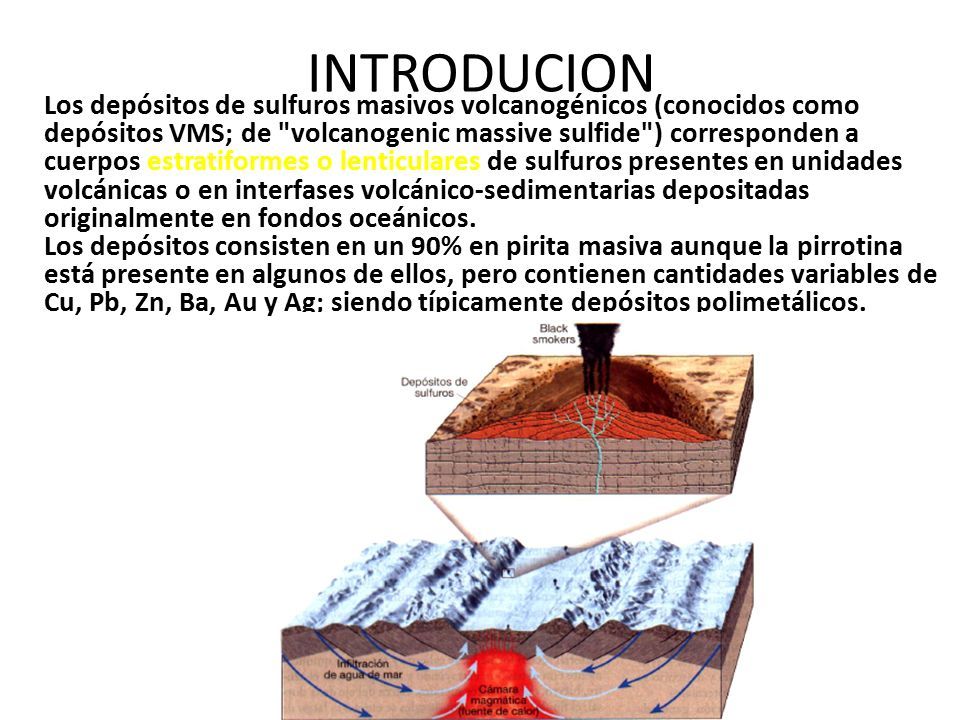

2 INTRODUCION Los depósitos de sulfuros masivos volcanogénicos (conocidos como depósitos VMS; de "volcanogenic massive sulfide") corresponden a cuerpos estratiformes o lenticulares de sulfuros presentes en unidades volcánicas o en interfases volcánico-sedimentarias depositadas originalmente en fondos oceánicos. Los depósitos consisten en un 90% en pirita masiva aunque la pirrotina está presente en algunos de ellos, pero contienen cantidades variables de Cu, Pb, Zn, Ba, Au y Ag; siendo típicamente depósitos polimetálicos.

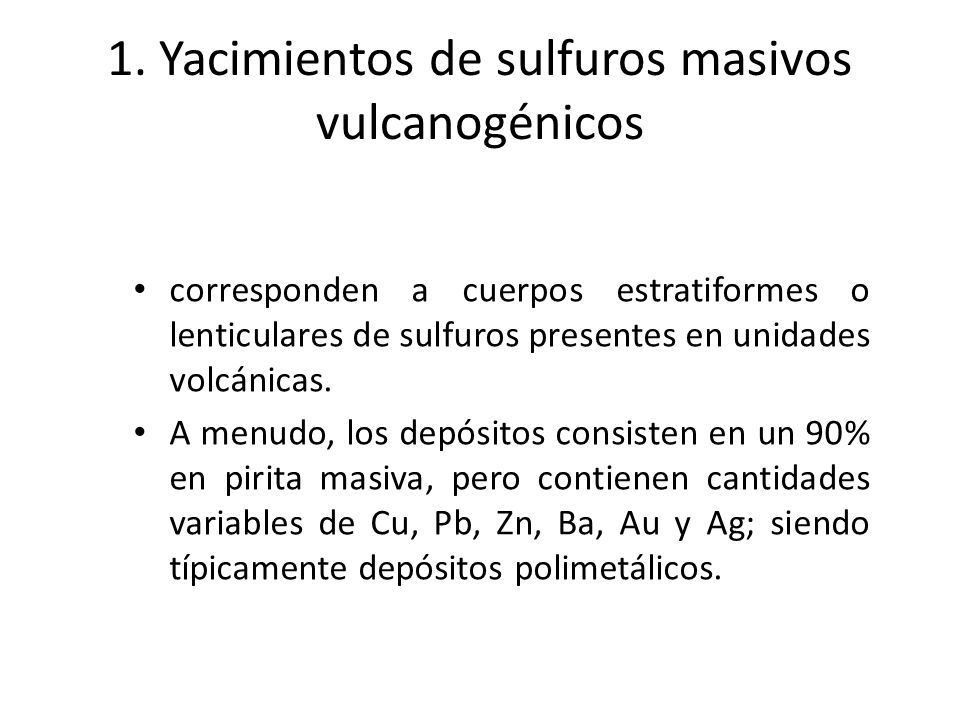

3 1. Yacimientos de sulfuros masivos vulcanogénicos corresponden a cuerpos estratiformes o lenticulares de sulfuros presentes en unidades volcánicas. A menudo, los depósitos consisten en un 90% en pirita masiva, pero contienen cantidades variables de Cu, Pb, Zn, Ba, Au y Ag; siendo típicamente depósitos polimetálicos.

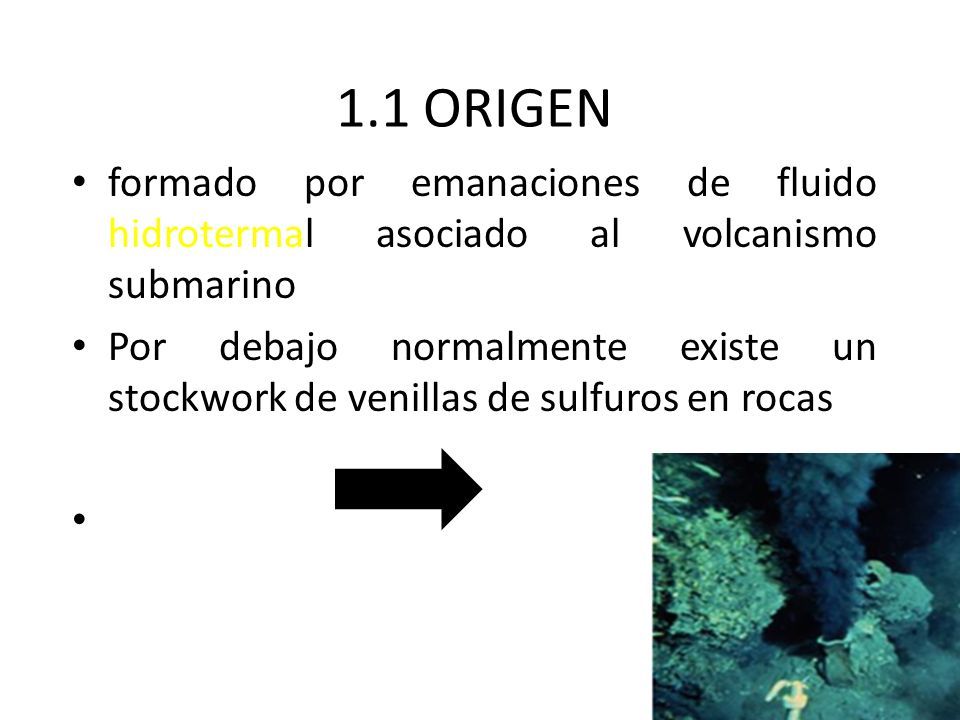

4 1.1 ORIGEN formado por emanaciones de fluido hidrotermal asociado al volcanismo submarino Por debajo normalmente existe un stockwork de venillas de sulfuros en rocas

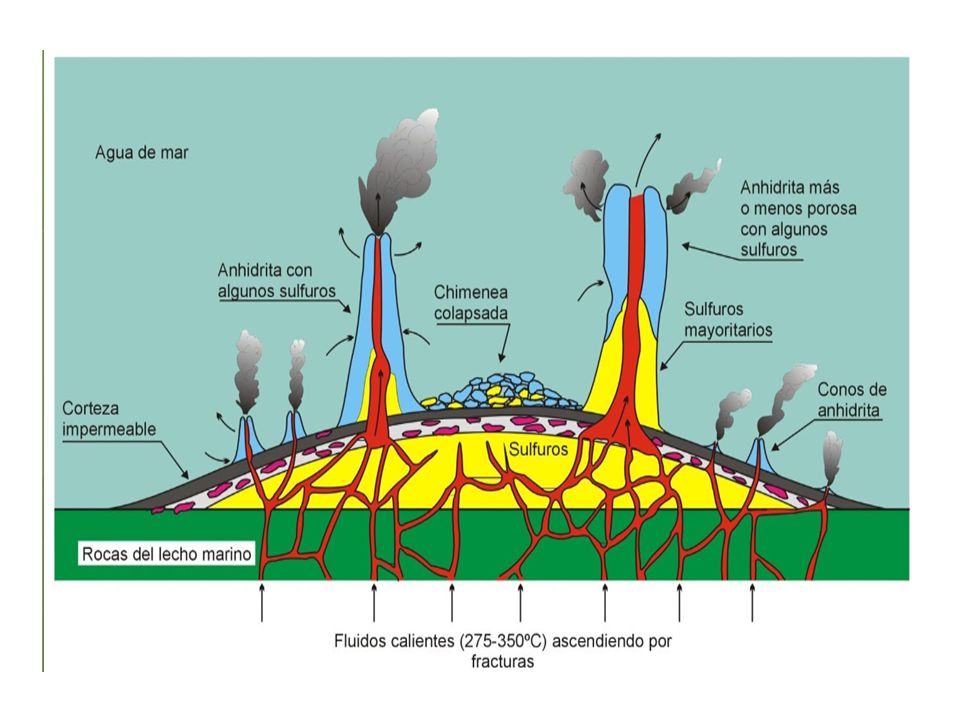

5

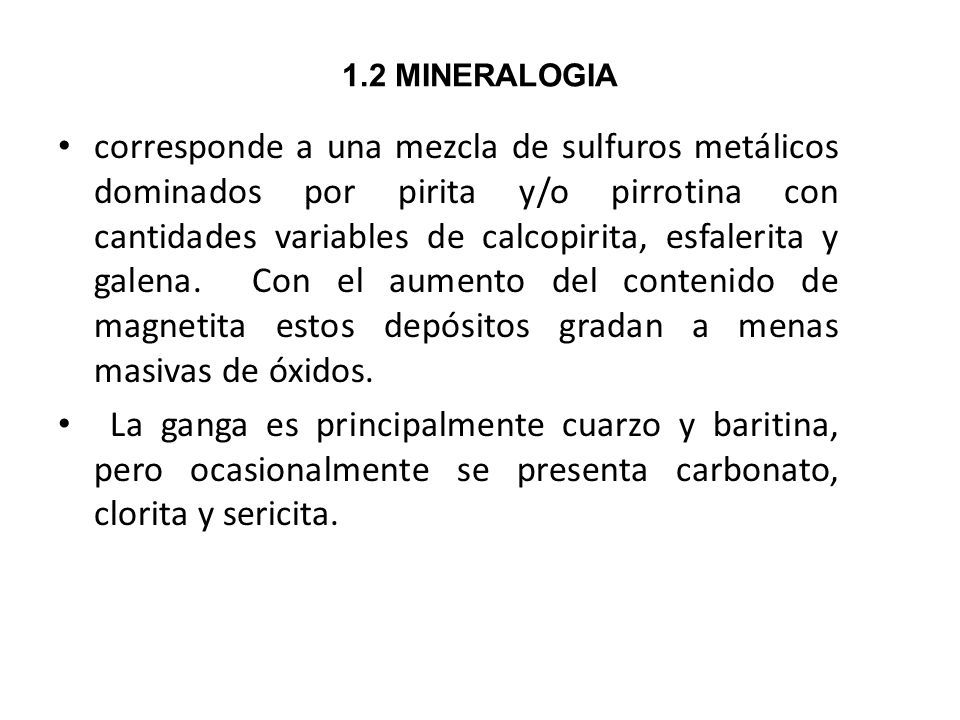

6 1.2 MINERALOGIA corresponde a una mezcla de sulfuros metálicos dominados por pirita y/o pirrotina con cantidades variables de calcopirita, esfalerita y galena. Con el aumento del contenido de magnetita estos depósitos gradan a menas masivas de óxidos. La ganga es principalmente cuarzo y baritina, pero ocasionalmente se presenta carbonato, clorita y sericita.

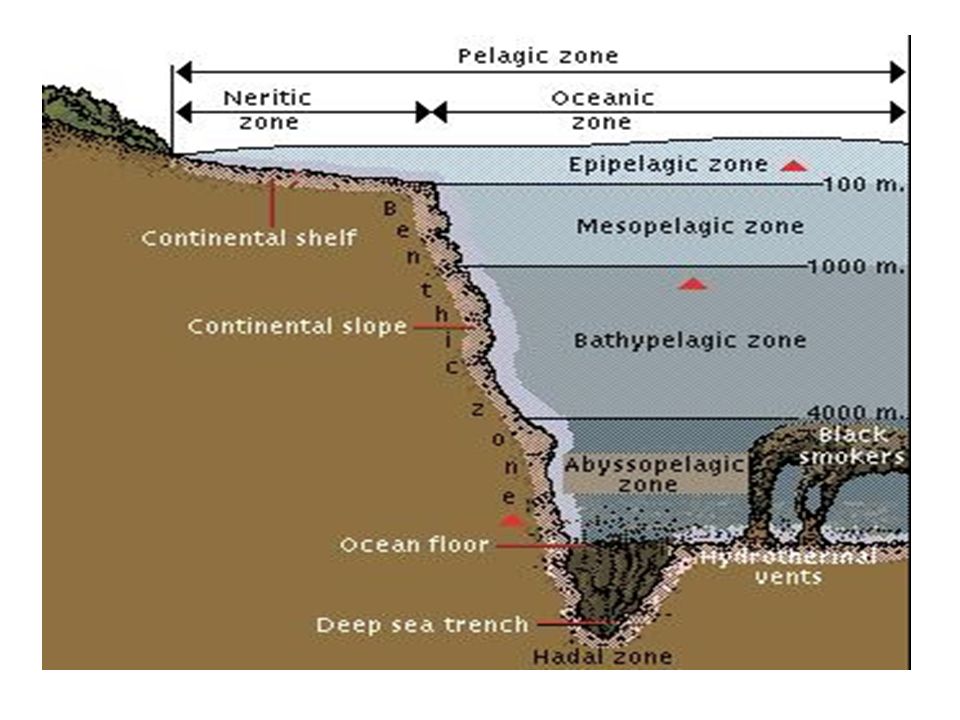

7

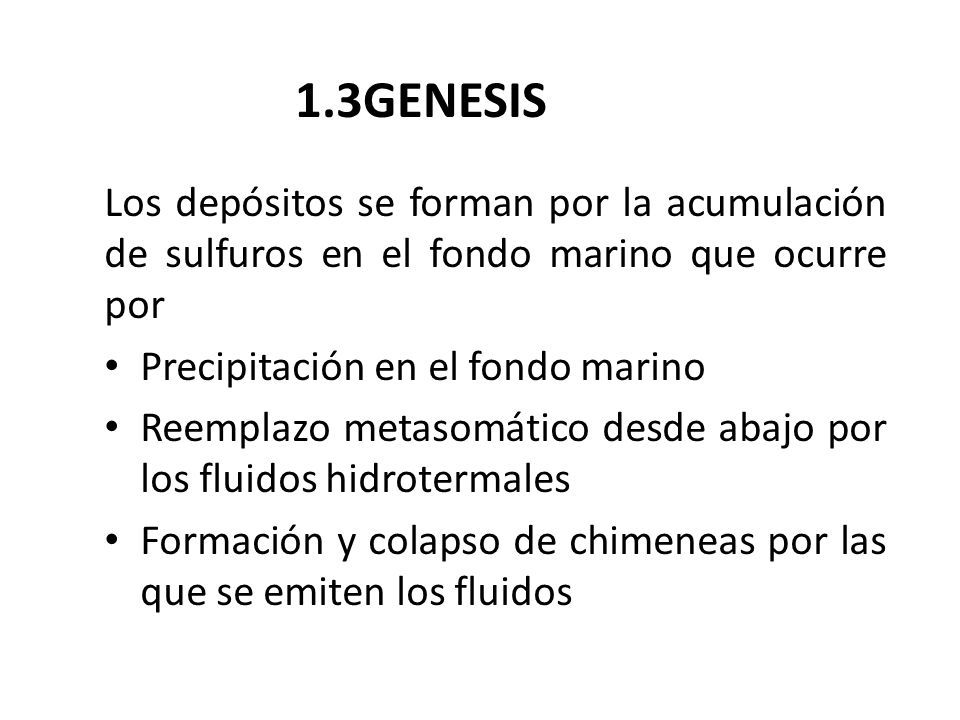

8 1.3GENESIS Los depósitos se forman por la acumulación de sulfuros en el fondo marino que ocurre por Precipitación en el fondo marino Reemplazo metasomático desde abajo por los fluidos hidrotermales Formación y colapso de chimeneas por las que se emiten los fluidos

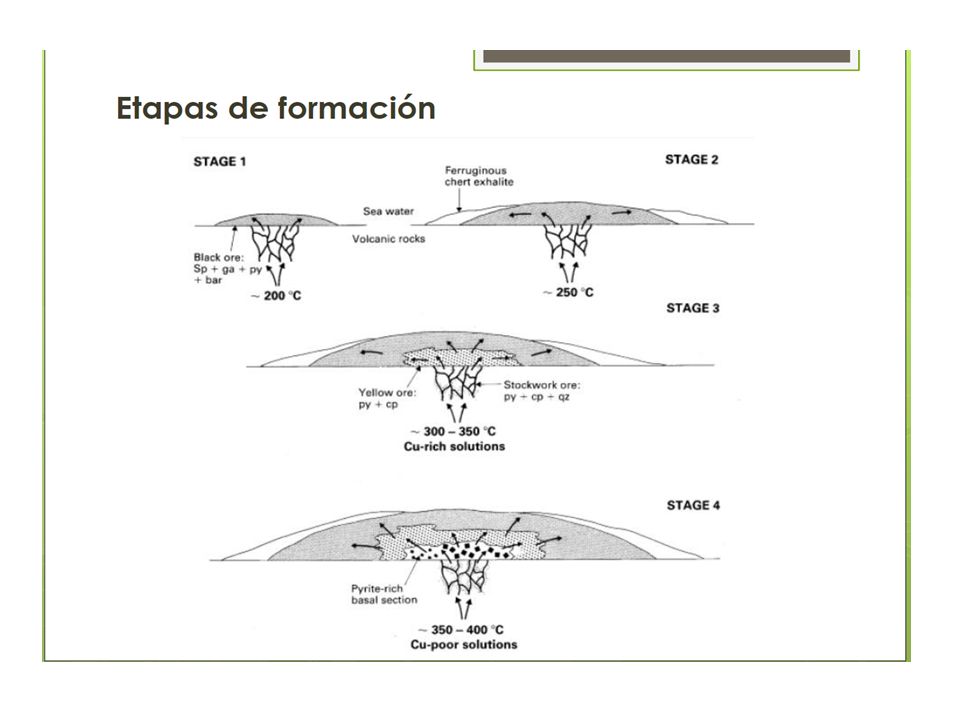

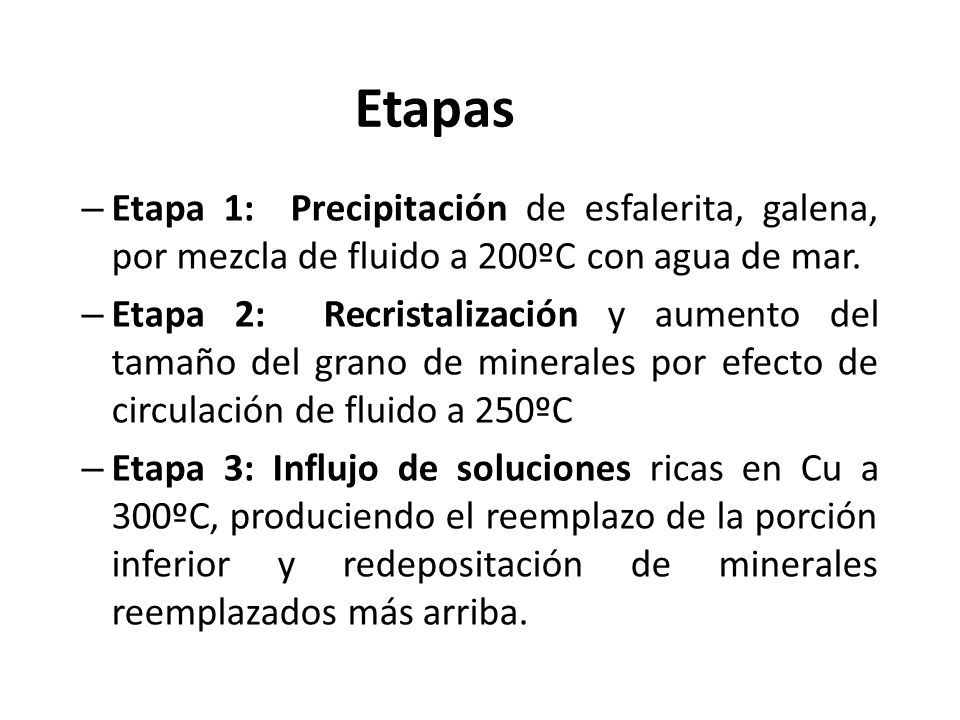

9 Etapas – Etapa 1: Precipitación de esfalerita, galena, por mezcla de fluido a 200ºC con agua de mar. – Etapa 2: Recristalización y aumento del tamaño del grano de minerales por efecto de circulación de fluido a 250ºC – Etapa 3: Influjo de soluciones ricas en Cu a 300ºC, produciendo el reemplazo de la porción inferior y redepositación de minerales reemplazados más arriba.

10 – Etapa 4: Circulación de fluidos calientes sub- saturados en Cu disolución de calcopirita y reemplazo por pirita en la base del depósito. – Etapa 5: Depositación de exhalitas de chert- hematita en torno al depósito, mucho SiO2 se deposita en el stockwork subyacente. – Etapa 6: Preservación por cubierta de lavas o sedimentos. Los depósitos que quedan expuestos a la acción marina se oxidan transformándose en capas de "ocre" constituidas por cuarzo, illita, Solo si los depósitos son cubiertos se evita la meteorización submarina y los depósitos pueden preservarse.

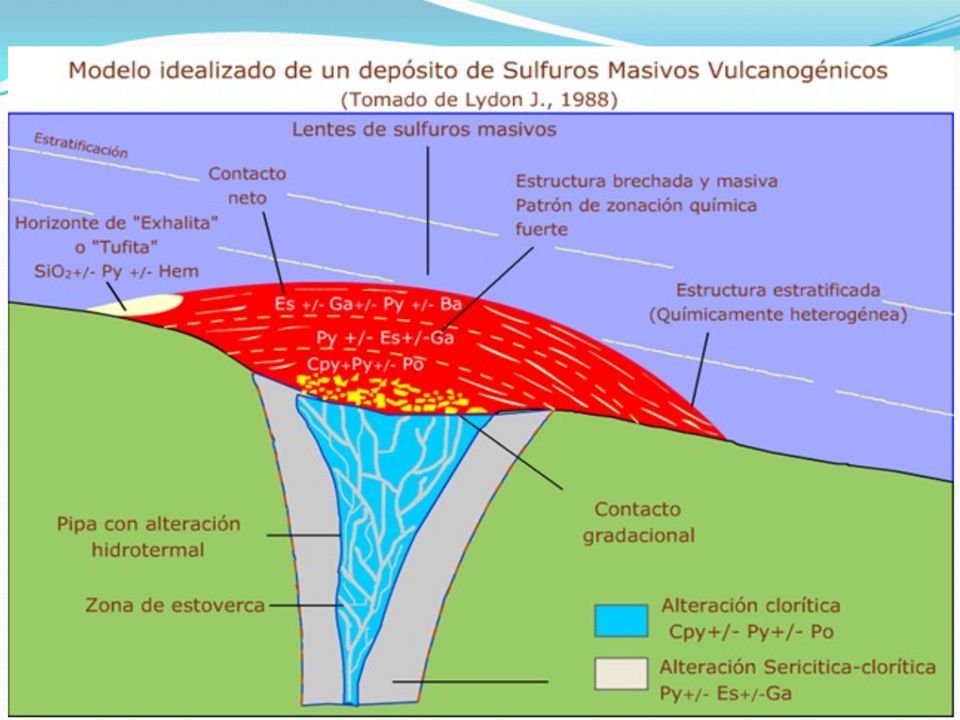

11

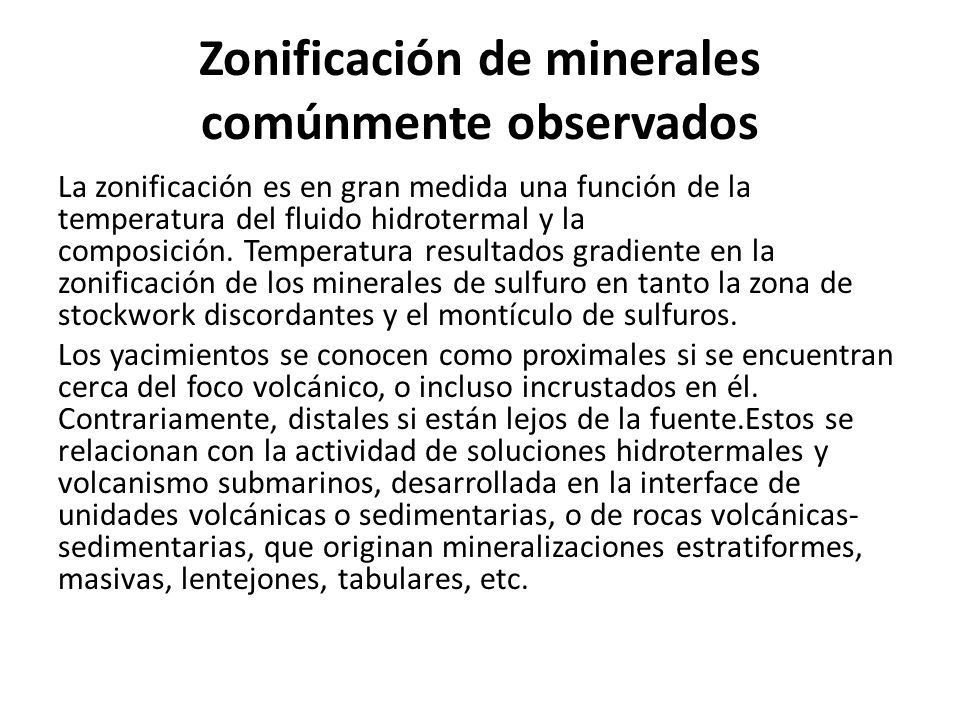

12 Zonificación de minerales comúnmente observados La zonificación es en gran medida una función de la temperatura del fluido hidrotermal y la composición. Temperatura resultados gradiente en la zonificación de los minerales de sulfuro en tanto la zona de stockwork discordantes y el montículo de sulfuros. Los yacimientos se conocen como proximales si se encuentran cerca del foco volcánico, o incluso incrustados en él. Contrariamente, distales si están lejos de la fuente.Estos se relacionan con la actividad de soluciones hidrotermales y volcanismo submarinos, desarrollada en la interface de unidades volcánicas o sedimentarias, o de rocas volcánicas- sedimentarias, que originan mineralizaciones estratiformes, masivas, lentejones, tabulares, etc.

13

14 Tipos de yacimientos

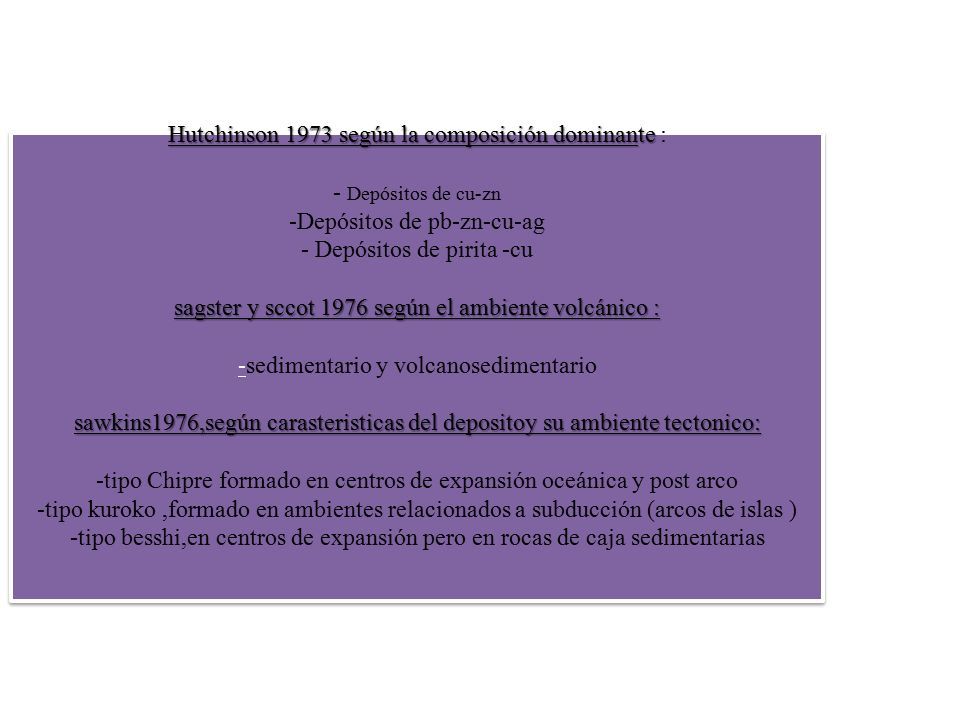

15 Hutchinson 1973 según la composición dominante sagster y sccot 1976 según el ambiente volcánico : sawkins1976,según carasteristicas del depositoy su ambiente tectonico: Hutchinson 1973 según la composición dominante : - Depósitos de cu-zn -Depósitos de pb-zn-cu-ag - Depósitos de pirita -cu sagster y sccot 1976 según el ambiente volcánico : -sedimentario y volcanosedimentario sawkins1976,según carasteristicas del depositoy su ambiente tectonico: -tipo Chipre formado en centros de expansión oceánica y post arco -tipo kuroko,formado en ambientes relacionados a subducción (arcos de islas ) -tipo besshi,en centros de expansión pero en rocas de caja sedimentarias

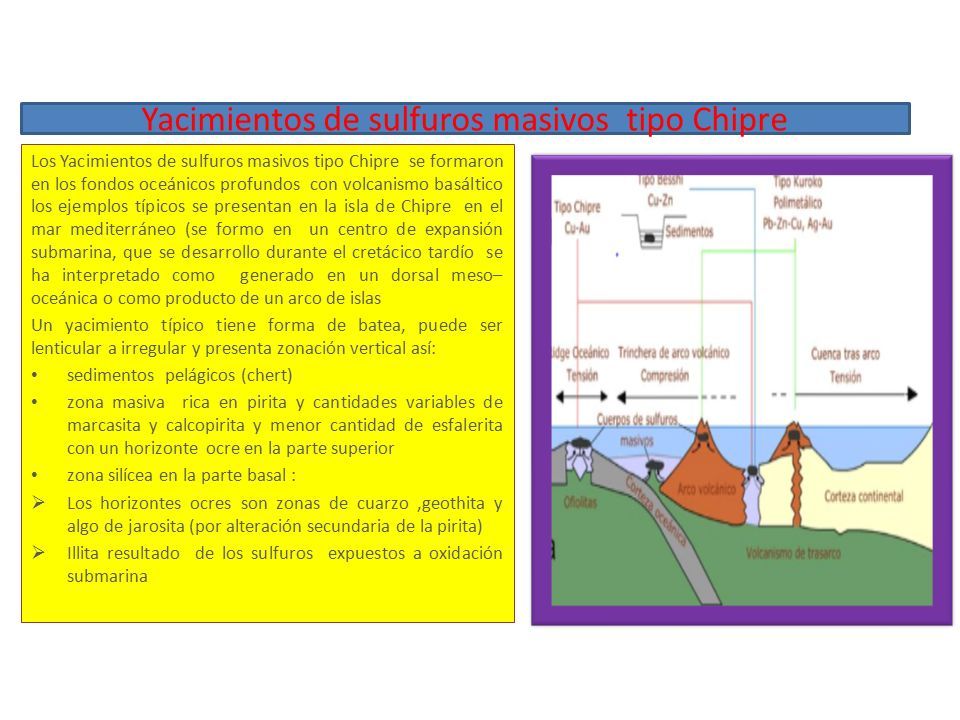

16 Yacimientos de sulfuros masivos tipo Chipre Los Yacimientos de sulfuros masivos tipo Chipre se formaron en los fondos oceánicos profundos con volcanismo basáltico los ejemplos típicos se presentan en la isla de Chipre en el mar mediterráneo (se formo en un centro de expansión submarina, que se desarrollo durante el cretácico tardío se ha interpretado como generado en un dorsal meso– oceánica o como producto de un arco de islas Un yacimiento típico tiene forma de batea, puede ser lenticular a irregular y presenta zonación vertical así: sedimentos pelágicos (chert) zona masiva rica en pirita y cantidades variables de marcasita y calcopirita y menor cantidad de esfalerita con un horizonte ocre en la parte superior zona silícea en la parte basal :  Los horizontes ocres son zonas de cuarzo,geothita y algo de jarosita (por alteración secundaria de la pirita)  Illita resultado de los sulfuros expuestos a oxidación submarina

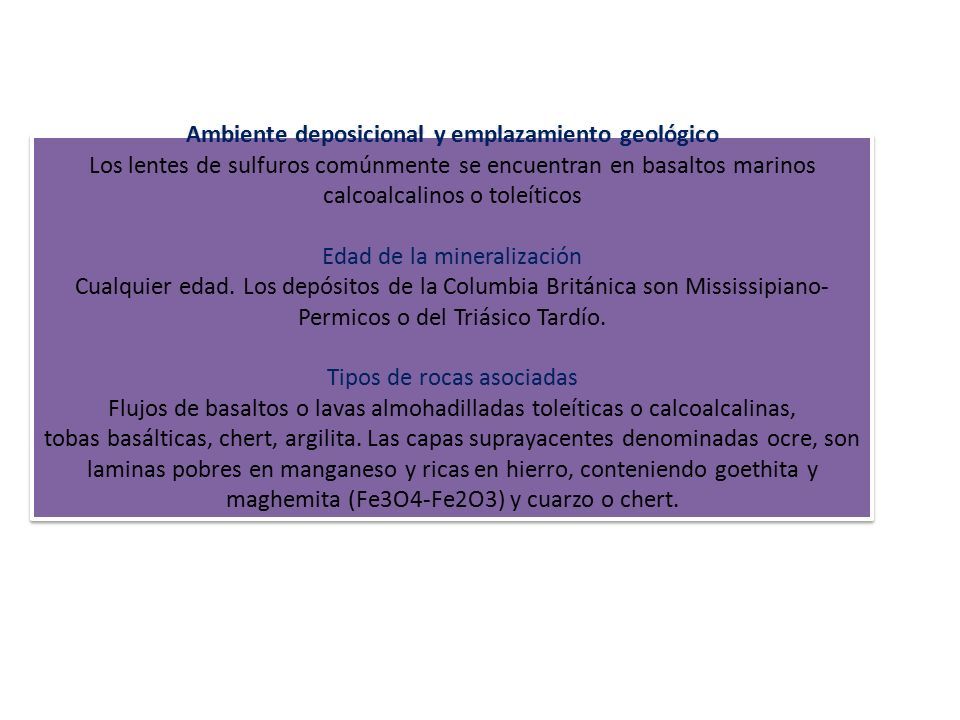

17 Ambiente deposicional y emplazamiento geológico Los lentes de sulfuros comúnmente se encuentran en basaltos marinos calcoalcalinos o toleíticos Edad de la mineralización Cualquier edad. Los depósitos de la Columbia Británica son Mississipiano- Permicos o del Triásico Tardío. Tipos de rocas asociadas Flujos de basaltos o lavas almohadilladas toleíticas o calcoalcalinas, tobas basálticas, chert, argilita. Las capas suprayacentes denominadas ocre, son laminas pobres en manganeso y ricas en hierro, conteniendo goethita y maghemita (Fe3O4-Fe2O3) y cuarzo o chert.

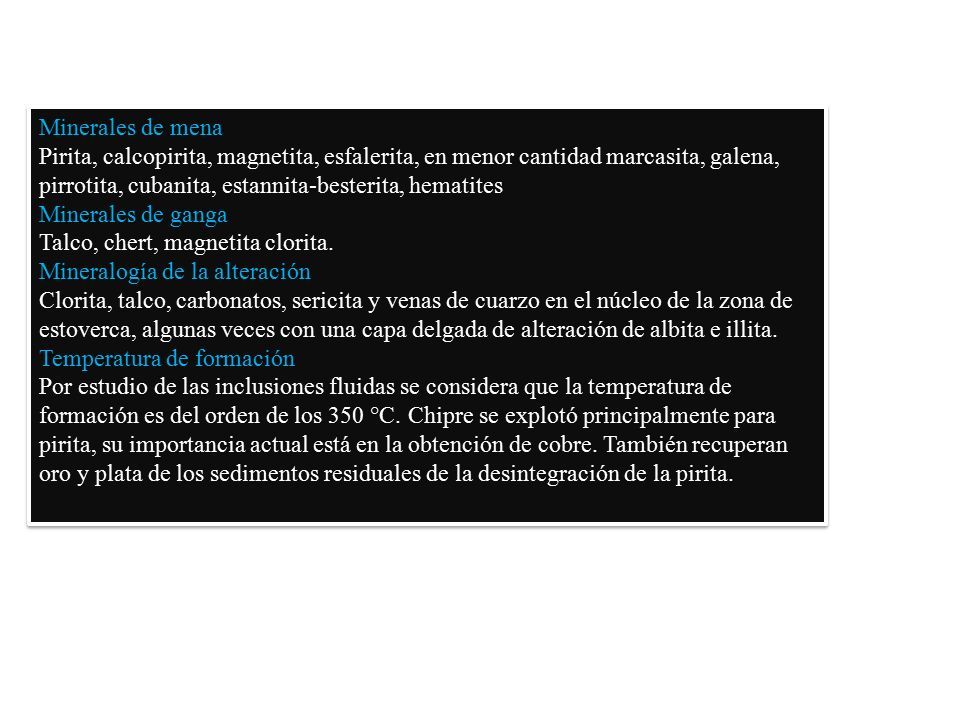

18 Minerales de mena Pirita, calcopirita, magnetita, esfalerita, en menor cantidad marcasita, galena, pirrotita, cubanita, estannita-besterita, hematites Minerales de ganga Talco, chert, magnetita clorita. Mineralogía de la alteración Clorita, talco, carbonatos, sericita y venas de cuarzo en el núcleo de la zona de estoverca, algunas veces con una capa delgada de alteración de albita e illita. Temperatura de formación Por estudio de las inclusiones fluidas se considera que la temperatura de formación es del orden de los 350 °C. Chipre se explotó principalmente para pirita, su importancia actual está en la obtención de cobre. También recuperan oro y plata de los sedimentos residuales de la desintegración de la pirita.

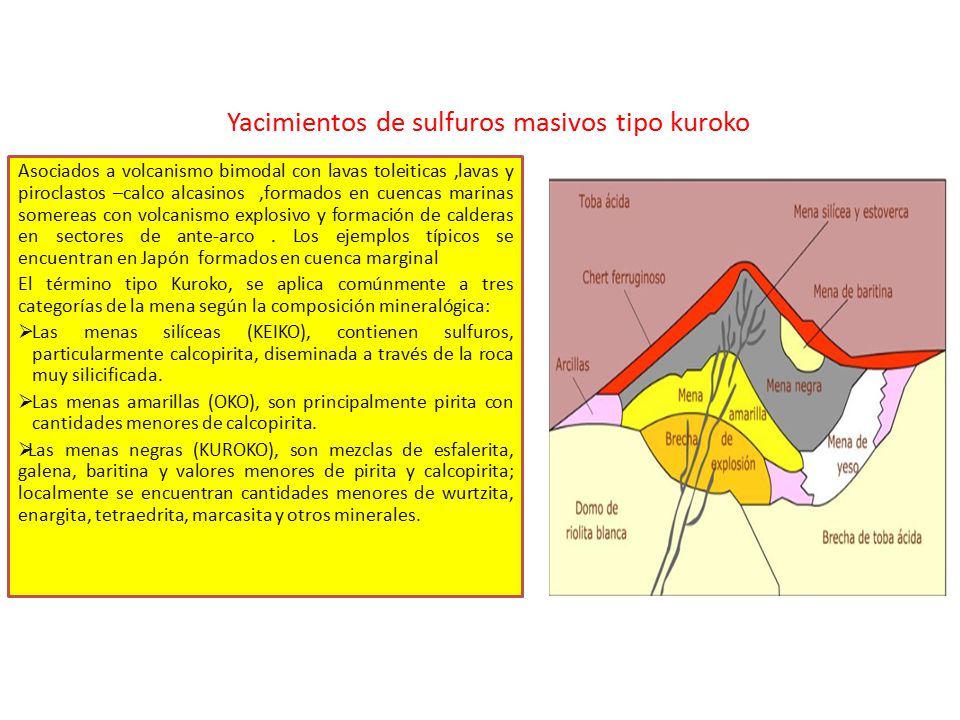

19 Yacimientos de sulfuros masivos tipo kuroko Asociados a volcanismo bimodal con lavas toleiticas,lavas y piroclastos –calco alcasinos,formados en cuencas marinas somereas con volcanismo explosivo y formación de calderas en sectores de ante-arco. Los ejemplos típicos se encuentran en Japón formados en cuenca marginal El término tipo Kuroko, se aplica comúnmente a tres categorías de la mena según la composición mineralógica:  Las menas silíceas (KEIKO), contienen sulfuros, particularmente calcopirita, diseminada a través de la roca muy silicificada.  Las menas amarillas (OKO), son principalmente pirita con cantidades menores de calcopirita.  Las menas negras (KUROKO), son mezclas de esfalerita, galena, baritina y valores menores de pirita y calcopirita; localmente se encuentran cantidades menores de wurtzita, enargita, tetraedrita, marcasita y otros minerales.

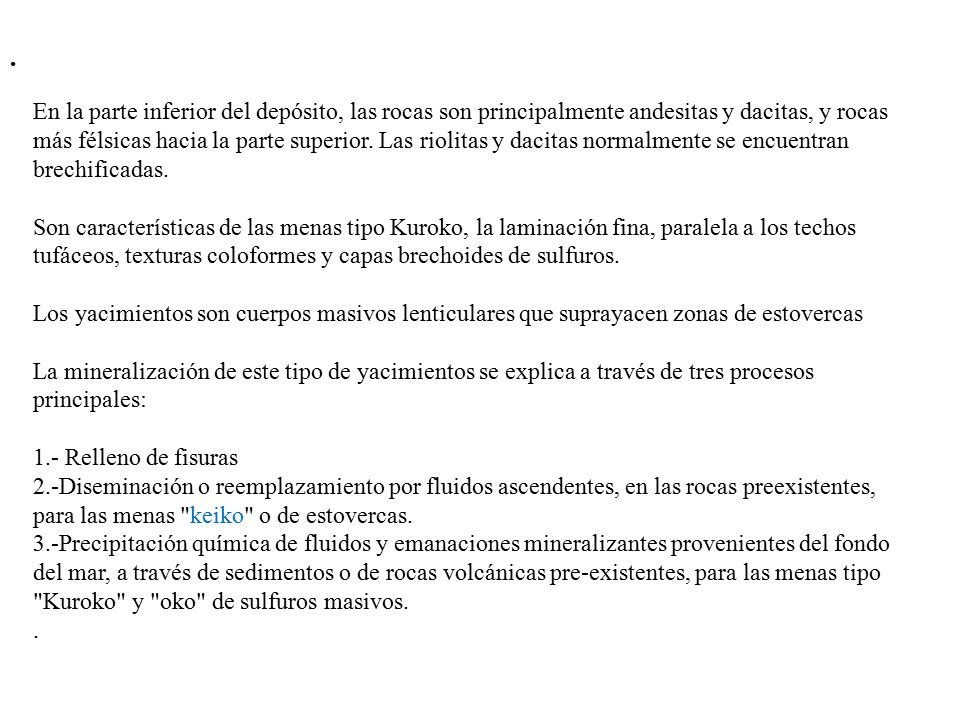

20 En la parte inferior del depósito, las rocas son principalmente andesitas y dacitas, y rocas más félsicas hacia la parte superior. Las riolitas y dacitas normalmente se encuentran brechificadas. Son características de las menas tipo Kuroko, la laminación fina, paralela a los techos tufáceos, texturas coloformes y capas brechoides de sulfuros. Los yacimientos son cuerpos masivos lenticulares que suprayacen zonas de estovercas La mineralización de este tipo de yacimientos se explica a través de tres procesos principales: 1.- Relleno de fisuras 2.-Diseminación o reemplazamiento por fluidos ascendentes, en las rocas preexistentes, para las menas "keiko" o de estovercas. 3.-Precipitación química de fluidos y emanaciones mineralizantes provenientes del fondo del mar, a través de sedimentos o de rocas volcánicas pre-existentes, para las menas tipo "Kuroko" y "oko" de sulfuros masivos..

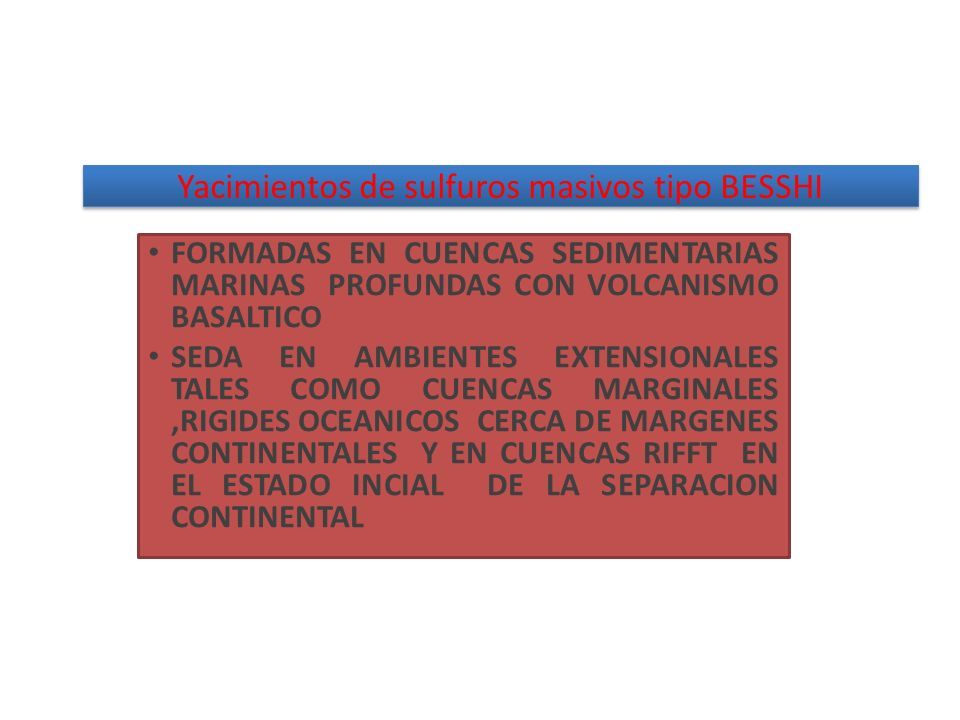

21 Yacimientos de sulfuros masivos tipo BESSHI FORMADAS EN CUENCAS SEDIMENTARIAS MARINAS PROFUNDAS CON VOLCANISMO BASALTICO SEDA EN AMBIENTES EXTENSIONALES TALES COMO CUENCAS MARGINALES,RIGIDES OCEANICOS CERCA DE MARGENES CONTINENTALES Y EN CUENCAS RIFFT EN EL ESTADO INCIAL DE LA SEPARACION CONTINENTAL

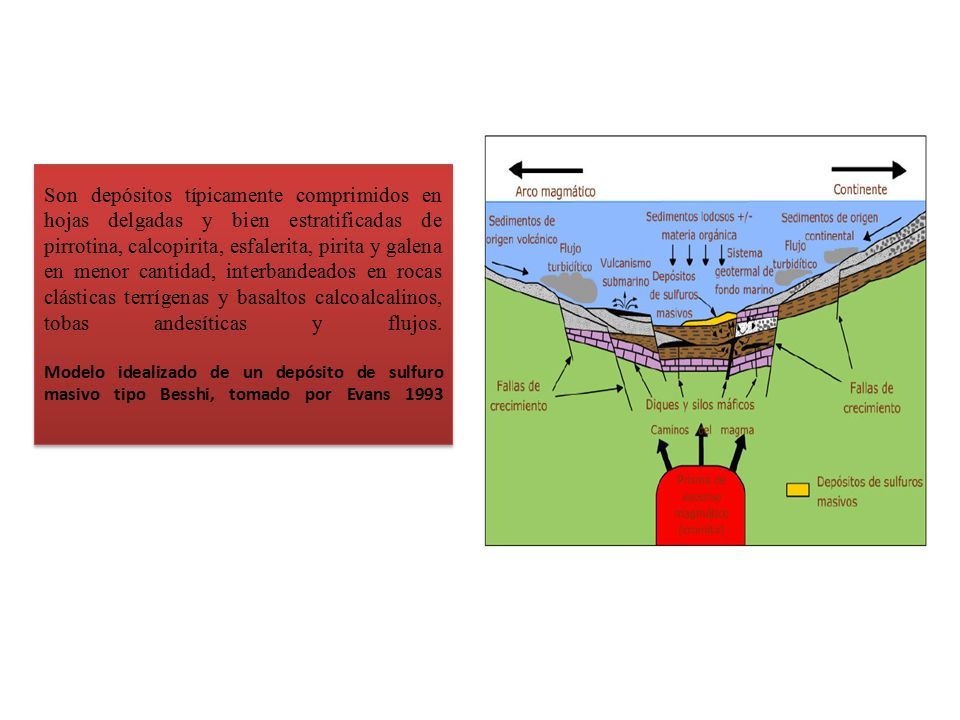

22 Son depósitos típicamente comprimidos en hojas delgadas y bien estratificadas de pirrotina, calcopirita, esfalerita, pirita y galena en menor cantidad, interbandeados en rocas clásticas terrígenas y basaltos calcoalcalinos, tobas andesíticas y flujos. Modelo idealizado de un depósito de sulfuro masivo tipo Besshi, tomado por Evans 1993

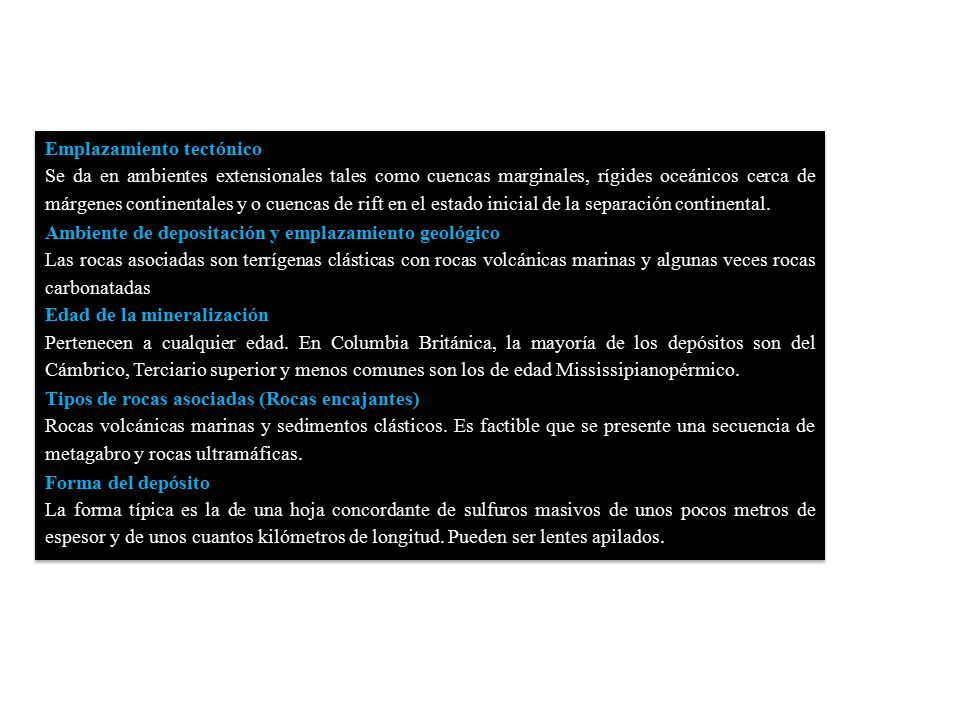

23 Emplazamiento tectónico Se da en ambientes extensionales tales como cuencas marginales, rígides oceánicos cerca de márgenes continentales y o cuencas de rift en el estado inicial de la separación continental. Ambiente de depositación y emplazamiento geológico Las rocas asociadas son terrígenas clásticas con rocas volcánicas marinas y algunas veces rocas carbonatadas Edad de la mineralización Pertenecen a cualquier edad. En Columbia Británica, la mayoría de los depósitos son del Cámbrico, Terciario superior y menos comunes son los de edad Mississipianopérmico. Tipos de rocas asociadas (Rocas encajantes) Rocas volcánicas marinas y sedimentos clásticos. Es factible que se presente una secuencia de metagabro y rocas ultramáficas. Forma del depósito La forma típica es la de una hoja concordante de sulfuros masivos de unos pocos metros de espesor y de unos cuantos kilómetros de longitud. Pueden ser lentes apilados. Emplazamiento tectónico Se da en ambientes extensionales tales como cuencas marginales, rígides oceánicos cerca de márgenes continentales y o cuencas de rift en el estado inicial de la separación continental. Ambiente de depositación y emplazamiento geológico Las rocas asociadas son terrígenas clásticas con rocas volcánicas marinas y algunas veces rocas carbonatadas Edad de la mineralización Pertenecen a cualquier edad. En Columbia Británica, la mayoría de los depósitos son del Cámbrico, Terciario superior y menos comunes son los de edad Mississipianopérmico. Tipos de rocas asociadas (Rocas encajantes) Rocas volcánicas marinas y sedimentos clásticos. Es factible que se presente una secuencia de metagabro y rocas ultramáficas. Forma del depósito La forma típica es la de una hoja concordante de sulfuros masivos de unos pocos metros de espesor y de unos cuantos kilómetros de longitud. Pueden ser lentes apilados.

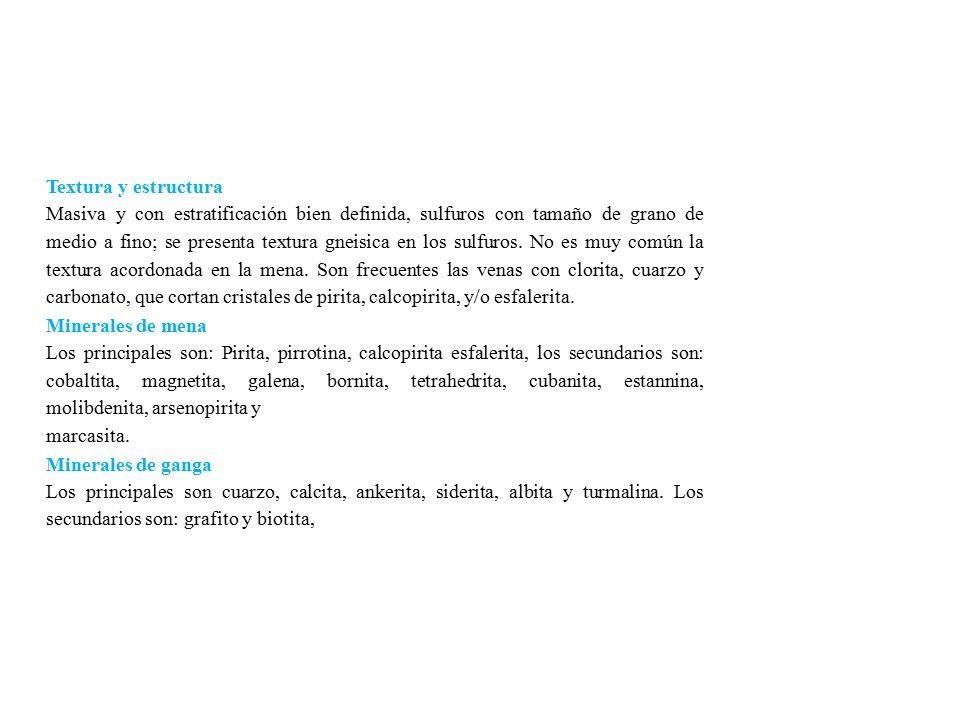

24 Textura y estructura Masiva y con estratificación bien definida, sulfuros con tamaño de grano de medio a fino; se presenta textura gneisica en los sulfuros. No es muy común la textura acordonada en la mena. Son frecuentes las venas con clorita, cuarzo y carbonato, que cortan cristales de pirita, calcopirita, y/o esfalerita. Minerales de mena Los principales son: Pirita, pirrotina, calcopirita esfalerita, los secundarios son: cobaltita, magnetita, galena, bornita, tetrahedrita, cubanita, estannina, molibdenita, arsenopirita y marcasita. Minerales de ganga Los principales son cuarzo, calcita, ankerita, siderita, albita y turmalina. Los secundarios son: grafito y biotita,

25 Tipos de rocas asociadas A. Rocas volcánicas marinas y sedimentos clásticos. Tobas basálticas y flujos, shale y limolitas, chert y formaciones de hierro son poco comunes.

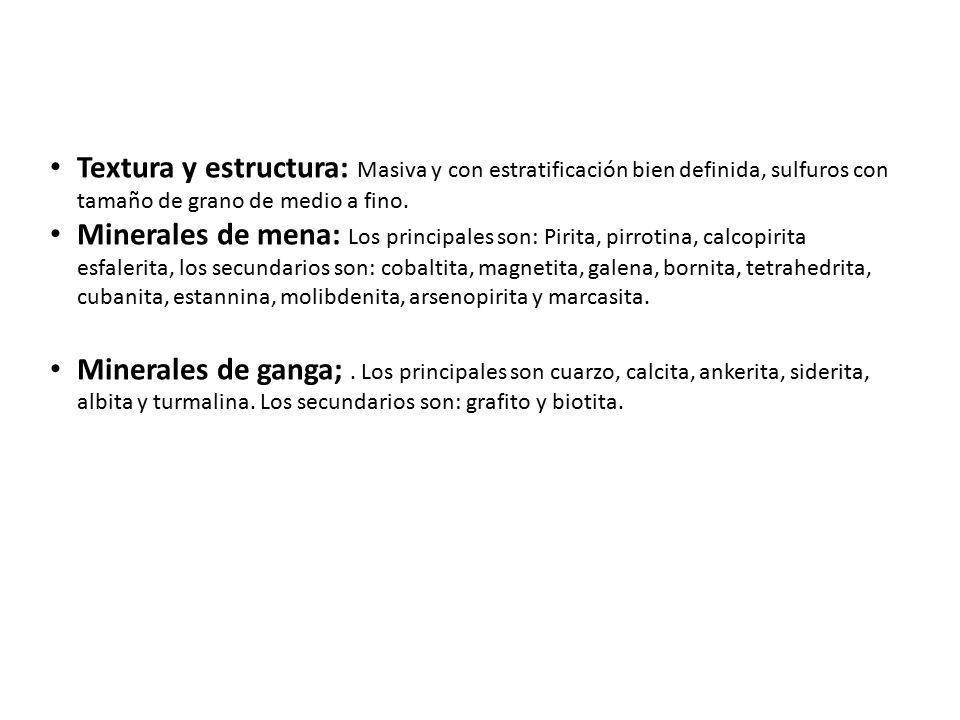

26 Textura y estructura: Masiva y con estratificación bien definida, sulfuros con tamaño de grano de medio a fino. Minerales de mena: Los principales son: Pirita, pirrotina, calcopirita esfalerita, los secundarios son: cobaltita, magnetita, galena, bornita, tetrahedrita, cubanita, estannina, molibdenita, arsenopirita y marcasita. Minerales de ganga;. Los principales son cuarzo, calcita, ankerita, siderita, albita y turmalina. Los secundarios son: grafito y biotita.

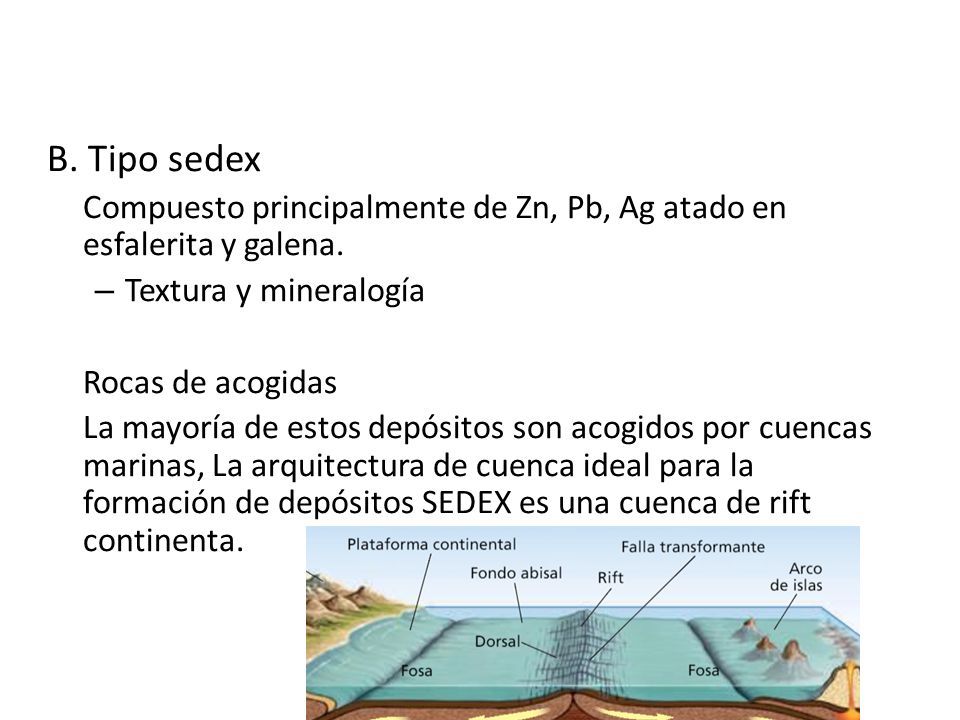

27 B.Tipo sedex Compuesto principalmente de Zn, Pb, Ag atado en esfalerita y galena. – Textura y mineralogía Rocas de acogidas La mayoría de estos depósitos son acogidos por cuencas marinas, La arquitectura de cuenca ideal para la formación de depósitos SEDEX es una cuenca de rift continenta.

28 Modelos genético

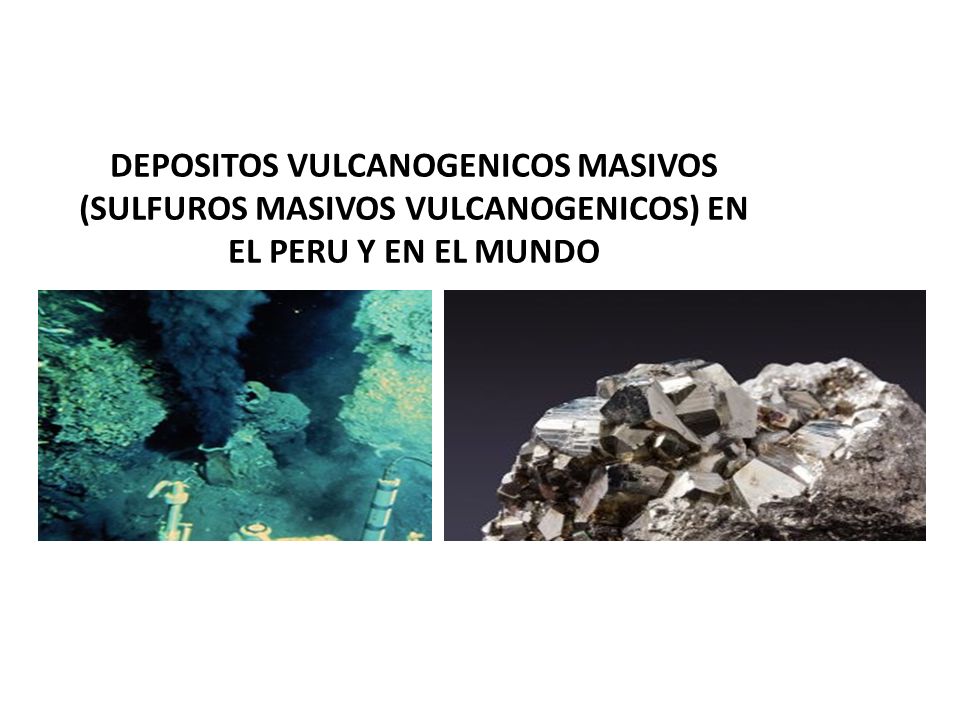

29 DEPOSITOS VULCANOGENICOS MASIVOS (SULFUROS MASIVOS VULCANOGENICOS) EN EL PERU Y EN EL MUNDO

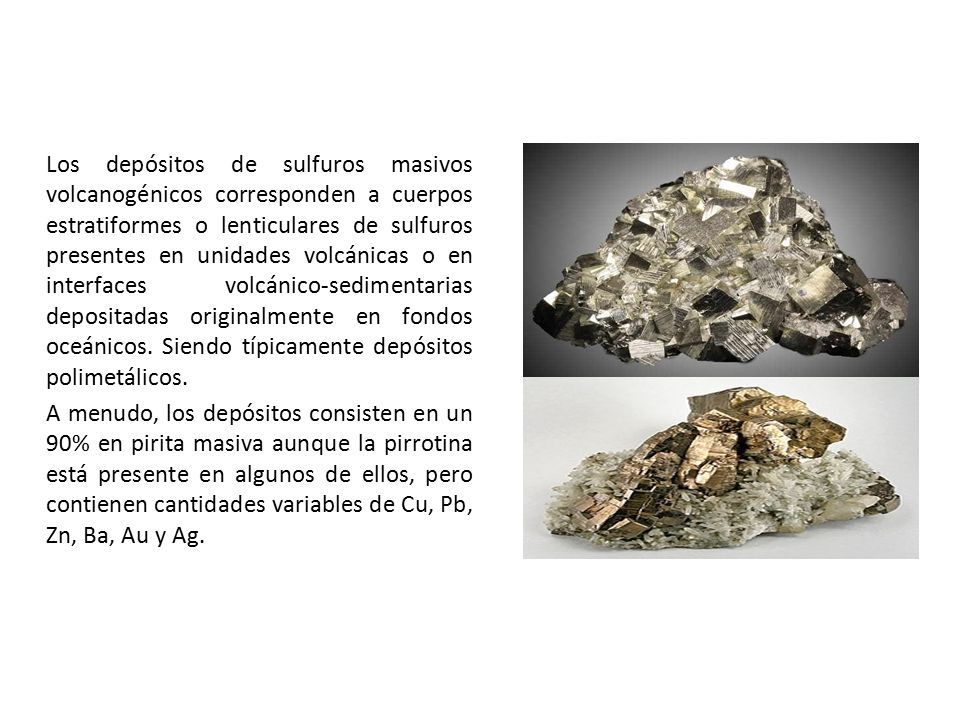

30 Los depósitos de sulfuros masivos volcanogénicos corresponden a cuerpos estratiformes o lenticulares de sulfuros presentes en unidades volcánicas o en interfaces volcánico-sedimentarias depositadas originalmente en fondos oceánicos. Siendo típicamente depósitos polimetálicos. A menudo, los depósitos consisten en un 90% en pirita masiva aunque la pirrotina está presente en algunos de ellos, pero contienen cantidades variables de Cu, Pb, Zn, Ba, Au y Ag.

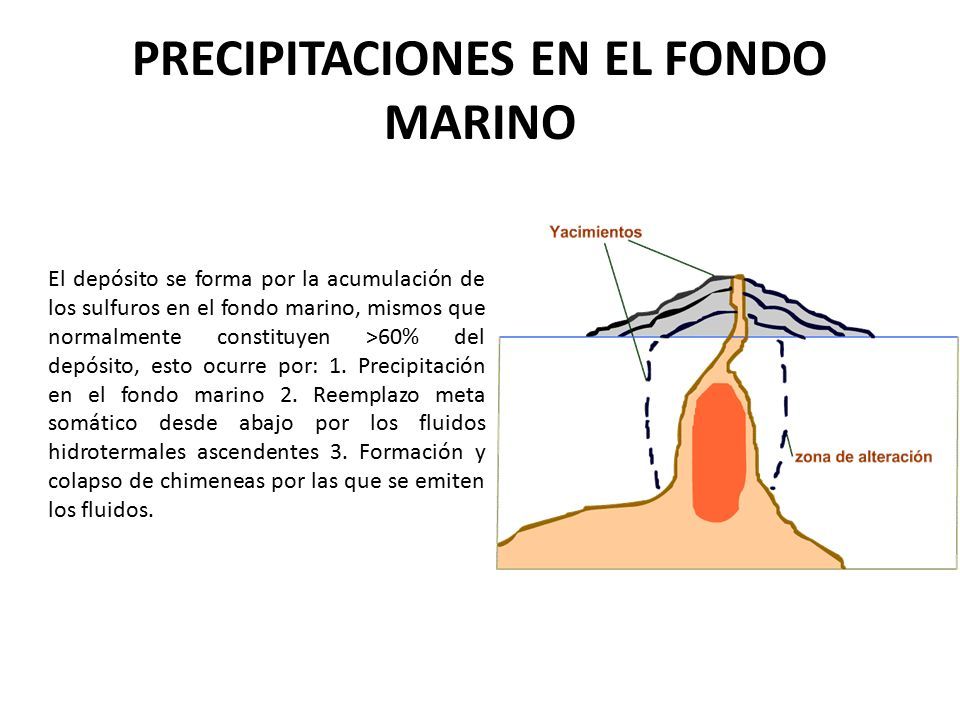

31 PRECIPITACIONES EN EL FONDO MARINO El depósito se forma por la acumulación de los sulfuros en el fondo marino, mismos que normalmente constituyen >60% del depósito, esto ocurre por: 1. Precipitación en el fondo marino 2. Reemplazo meta somático desde abajo por los fluidos hidrotermales ascendentes 3. Formación y colapso de chimeneas por las que se emiten los fluidos.

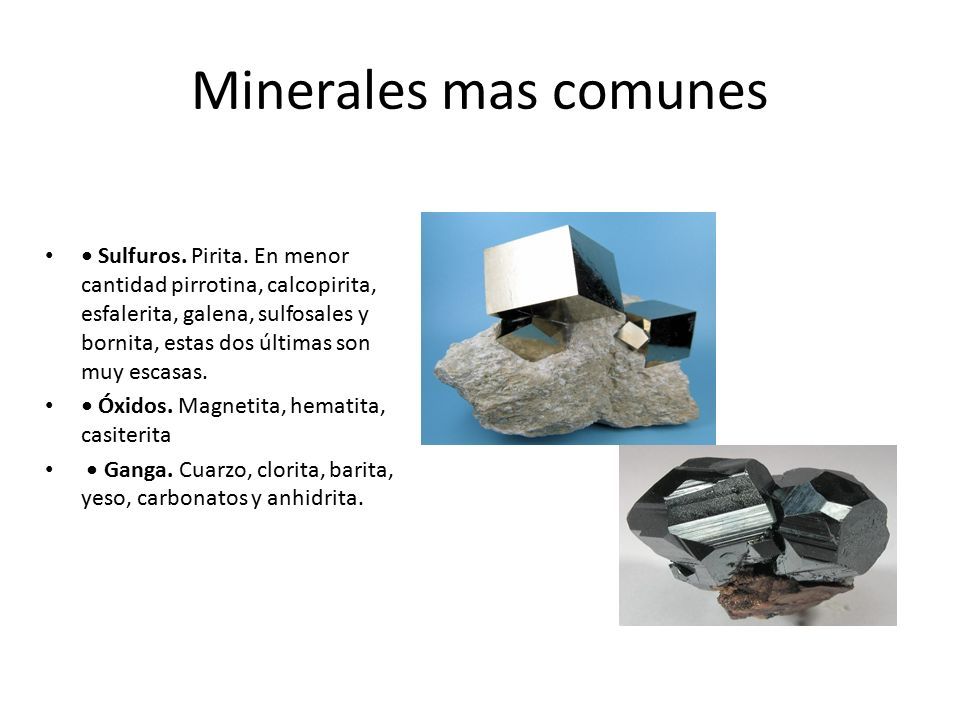

32 Minerales mas comunes Sulfuros. Pirita. En menor cantidad pirrotina, calcopirita, esfalerita, galena, sulfosales y bornita, estas dos últimas son muy escasas. Óxidos. Magnetita, hematita, casiterita Ganga. Cuarzo, clorita, barita, yeso, carbonatos y anhidrita.

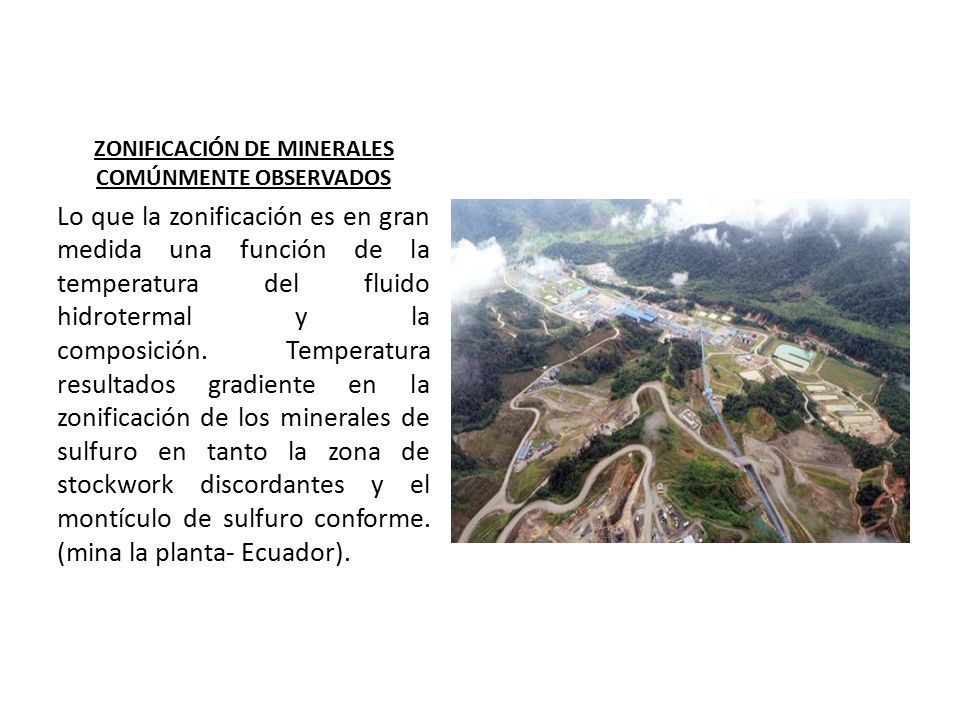

33 ZONIFICACIÓN DE MINERALES COMÚNMENTE OBSERVADOS Lo que la zonificación es en gran medida una función de la temperatura del fluido hidrotermal y la composición. Temperatura resultados gradiente en la zonificación de los minerales de sulfuro en tanto la zona de stockwork discordantes y el montículo de sulfuro conforme. (mina la planta- Ecuador).

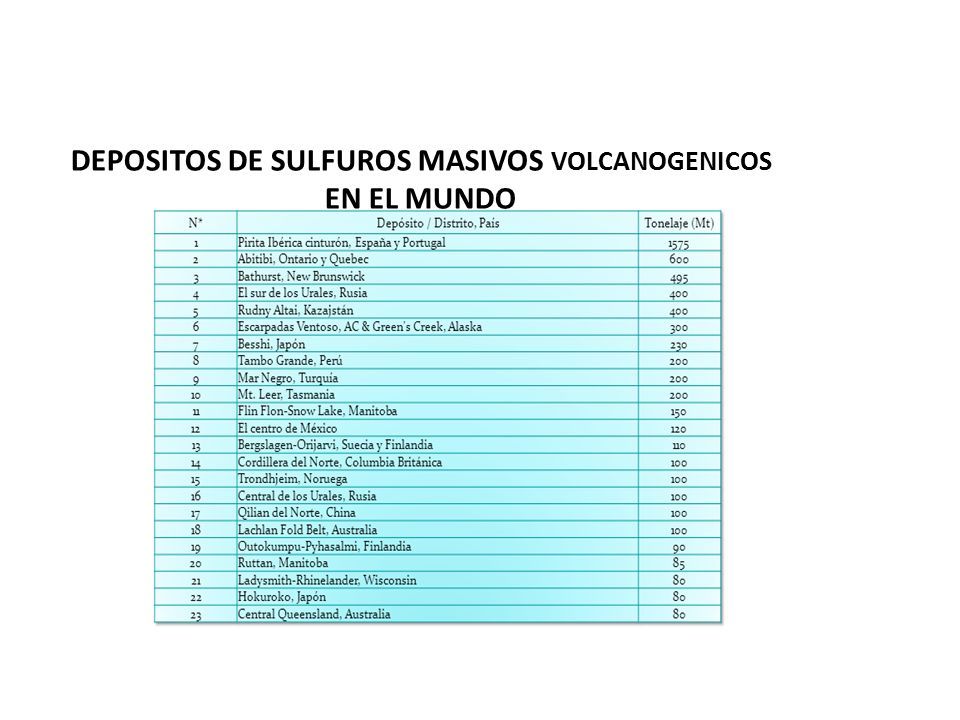

34 DEPOSITOS DE SULFUROS MASIVOS VOLCANOGENICOS EN EL MUNDO

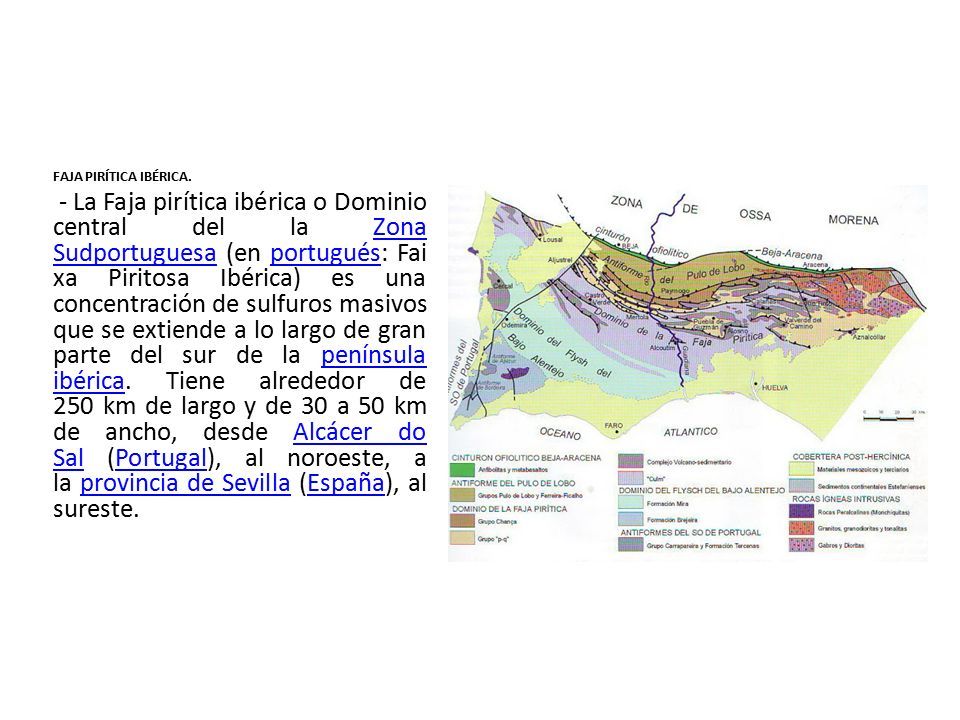

35 FAJA PIRÍTICA IBÉRICA. - La Faja pirítica ibérica o Dominio central del la Zona Sudportuguesa (en portugués: Fai xa Piritosa Ibérica) es una concentración de sulfuros masivos que se extiende a lo largo de gran parte del sur de la península ibérica. Tiene alrededor de 250 km de largo y de 30 a 50 km de ancho, desde Alcácer do Sal (Portugal), al noroeste, a la provincia de Sevilla (España), al sureste.Zona Sudportuguesaportuguéspenínsula ibéricaAlcácer do SalPortugalprovincia de SevillaEspaña

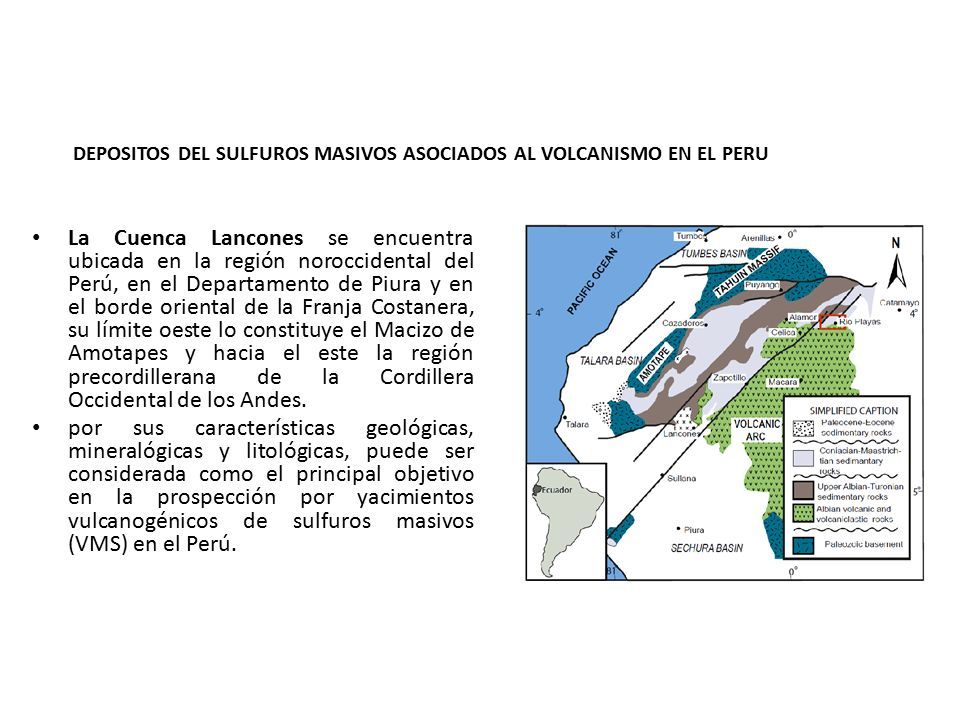

36 DEPOSITOS DEL SULFUROS MASIVOS ASOCIADOS AL VOLCANISMO EN EL PERU La Cuenca Lancones se encuentra ubicada en la región noroccidental del Perú, en el Departamento de Piura y en el borde oriental de la Franja Costanera, su límite oeste lo constituye el Macizo de Amotapes y hacia el este la región precordillerana de la Cordillera Occidental de los Andes. por sus características geológicas, mineralógicas y litológicas, puede ser considerada como el principal objetivo en la prospección por yacimientos vulcanogénicos de sulfuros masivos (VMS) en el Perú.

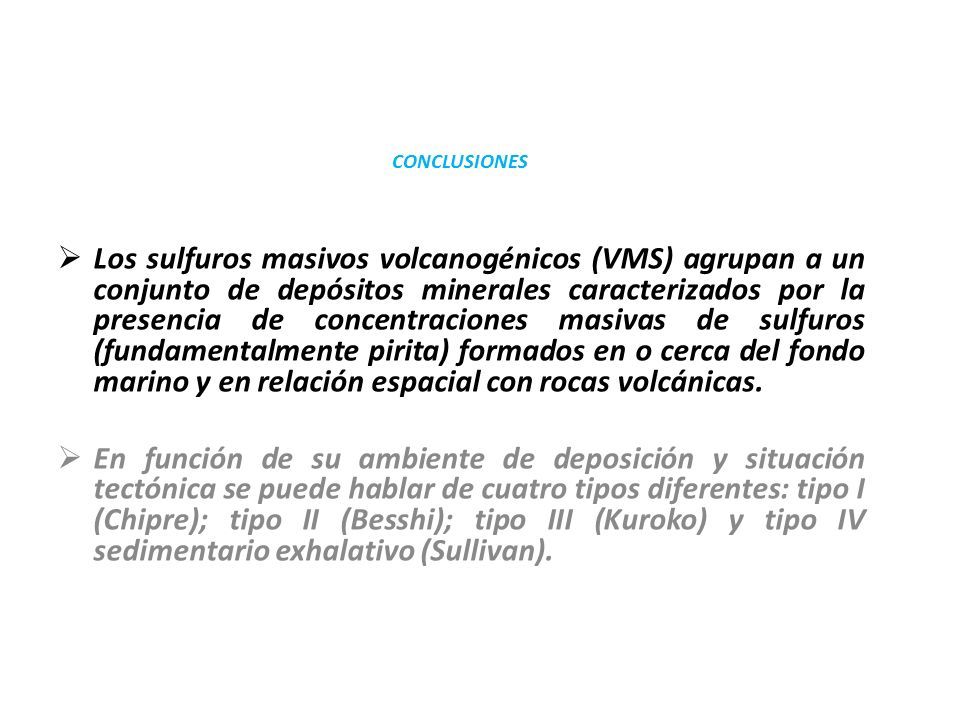

37 CONCLUSIONES  Los sulfuros masivos volcanogénicos (VMS) agrupan a un conjunto de depósitos minerales caracterizados por la presencia de concentraciones masivas de sulfuros (fundamentalmente pirita) formados en o cerca del fondo marino y en relación espacial con rocas volcánicas.  En función de su ambiente de deposición y situación tectónica se puede hablar de cuatro tipos diferentes: tipo I (Chipre); tipo II (Besshi); tipo III (Kuroko) y tipo IV sedimentario exhalativo (Sullivan).
