MODELO ENTIDAD RELACIÓN MER BASES DE DATOS 1 Ing. Diego Sánchez Mg.

Presentación del tema: "MODELO ENTIDAD RELACIÓN MER BASES DE DATOS 1 Ing. Diego Sánchez Mg."— Transcripción de la presentación:

1 MODELO ENTIDAD RELACIÓN MER BASES DE DATOS 1 Ing. Diego Sánchez Mg.

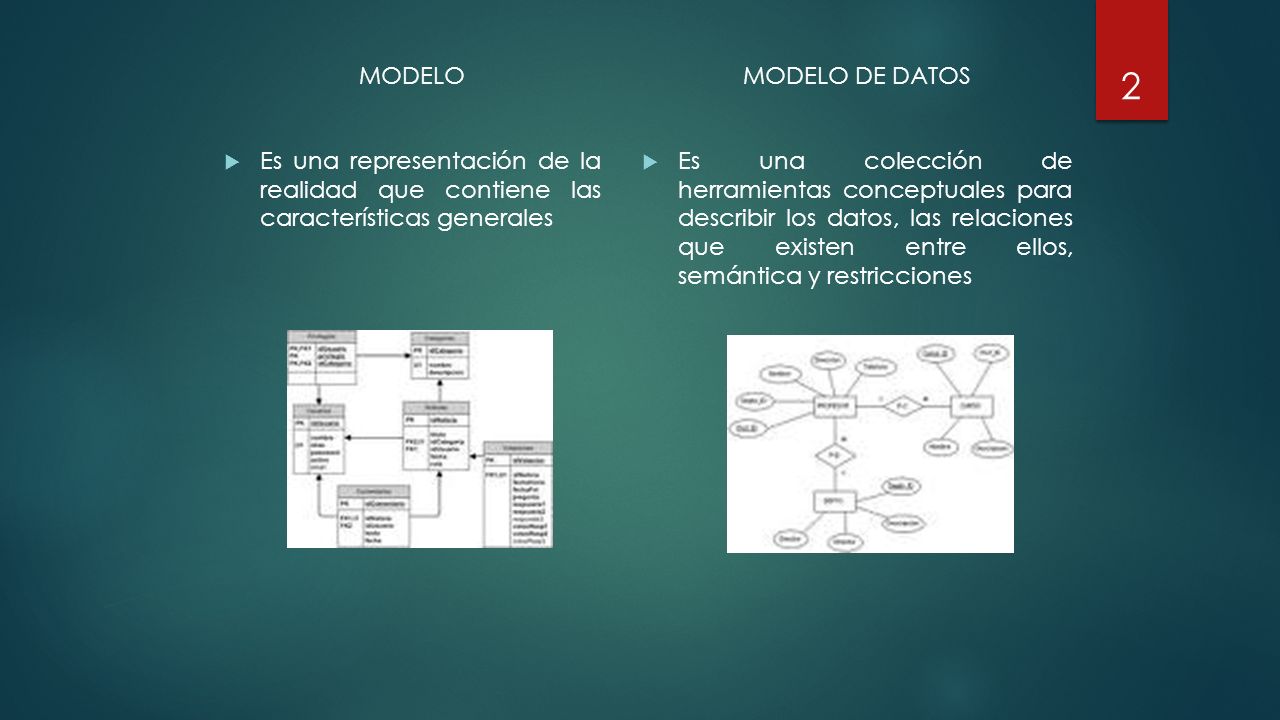

2 MODELO  Es una representación de la realidad que contiene las características generales MODELO DE DATOS  Es una colección de herramientas conceptuales para describir los datos, las relaciones que existen entre ellos, semántica y restricciones 2

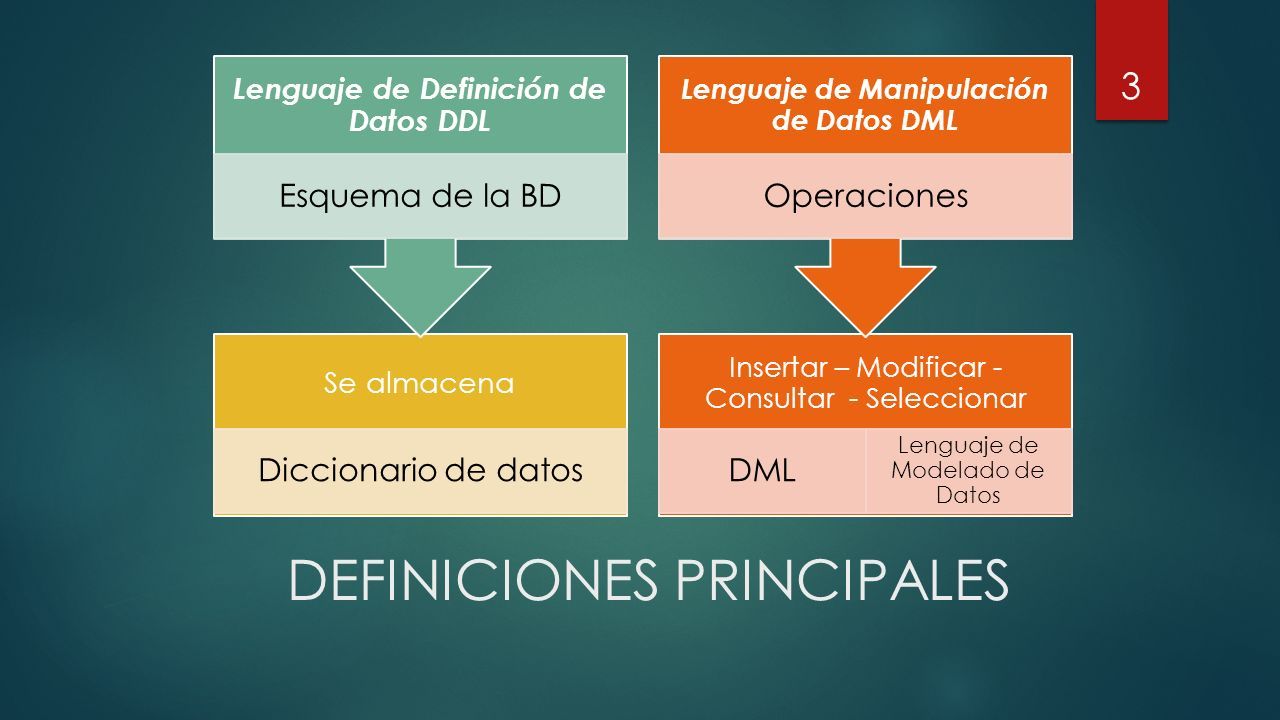

3 DEFINICIONES PRINCIPALES Se almacena Diccionario de datos Lenguaje de Definición de Datos DDL Esquema de la BD Insertar – Modificar - Consultar - Seleccionar DML Lenguaje de Modelado de Datos Lenguaje de Manipulación de Datos DML Operaciones 3

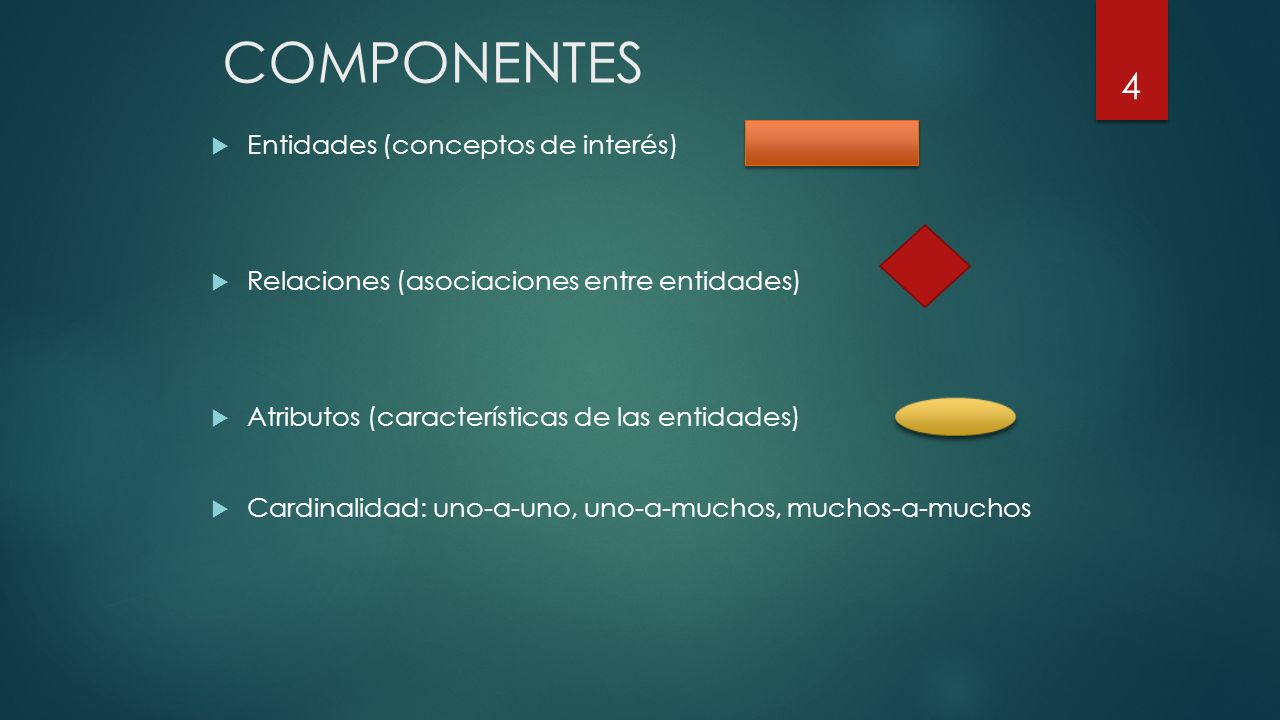

4 COMPONENTES  Entidades (conceptos de interés)  Relaciones (asociaciones entre entidades)  Atributos (características de las entidades)  Cardinalidad: uno-a-uno, uno-a-muchos, muchos-a-muchos 4

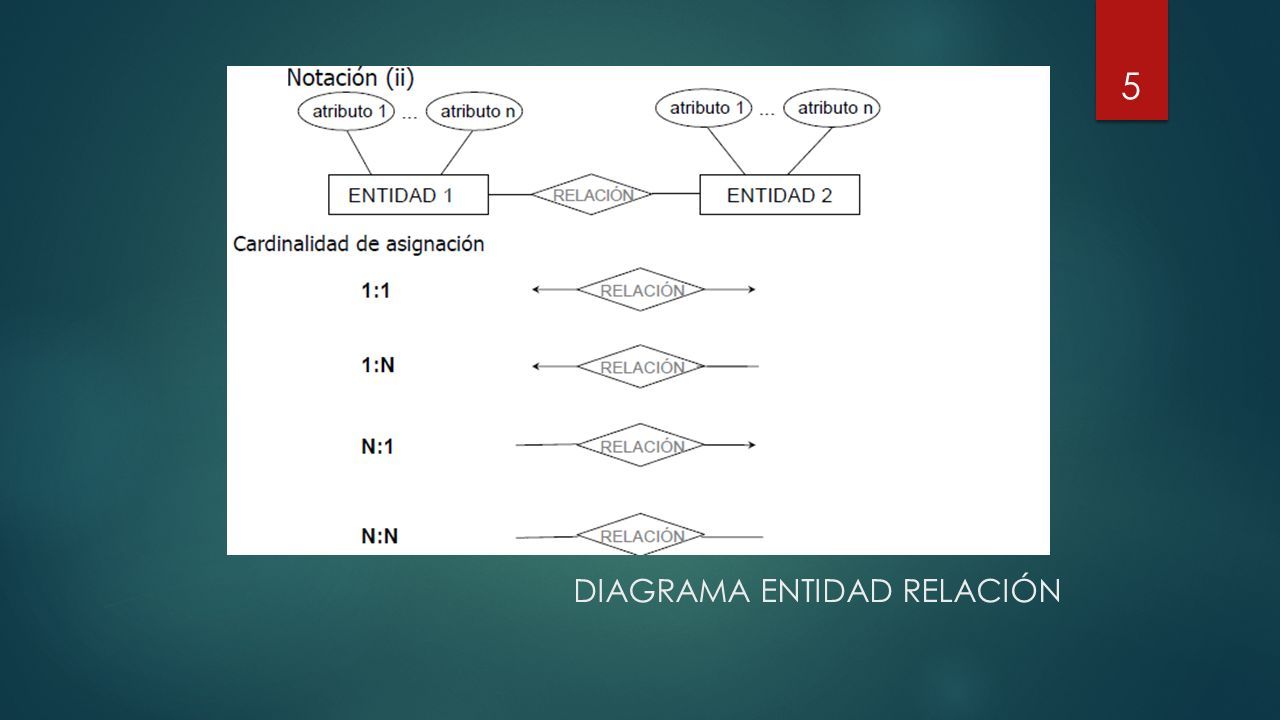

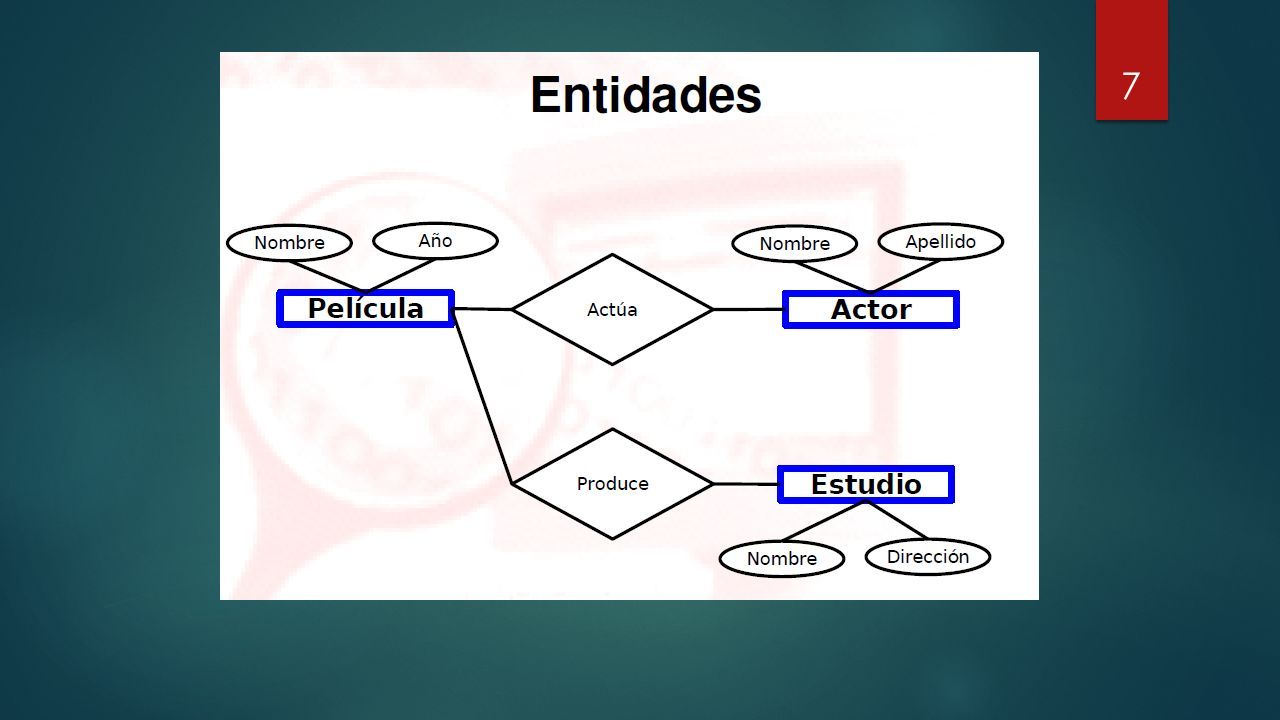

5 DIAGRAMA ENTIDAD RELACIÓN 5

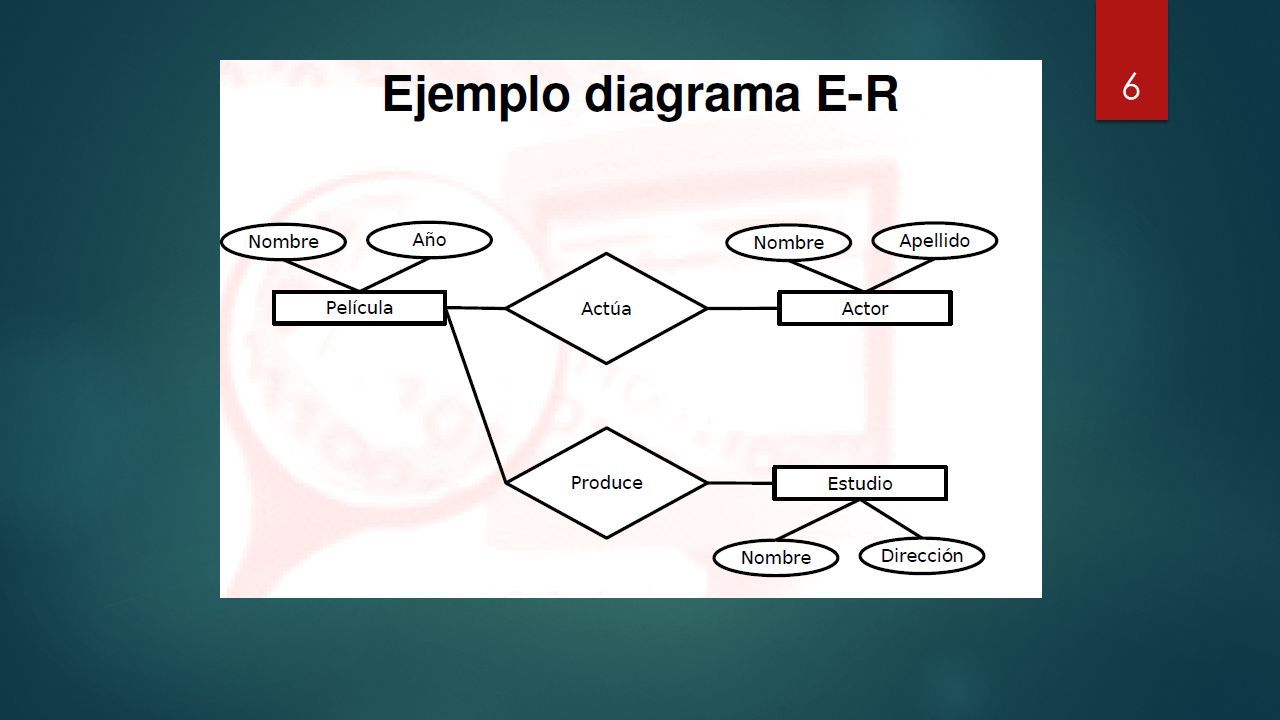

6 6

7 7

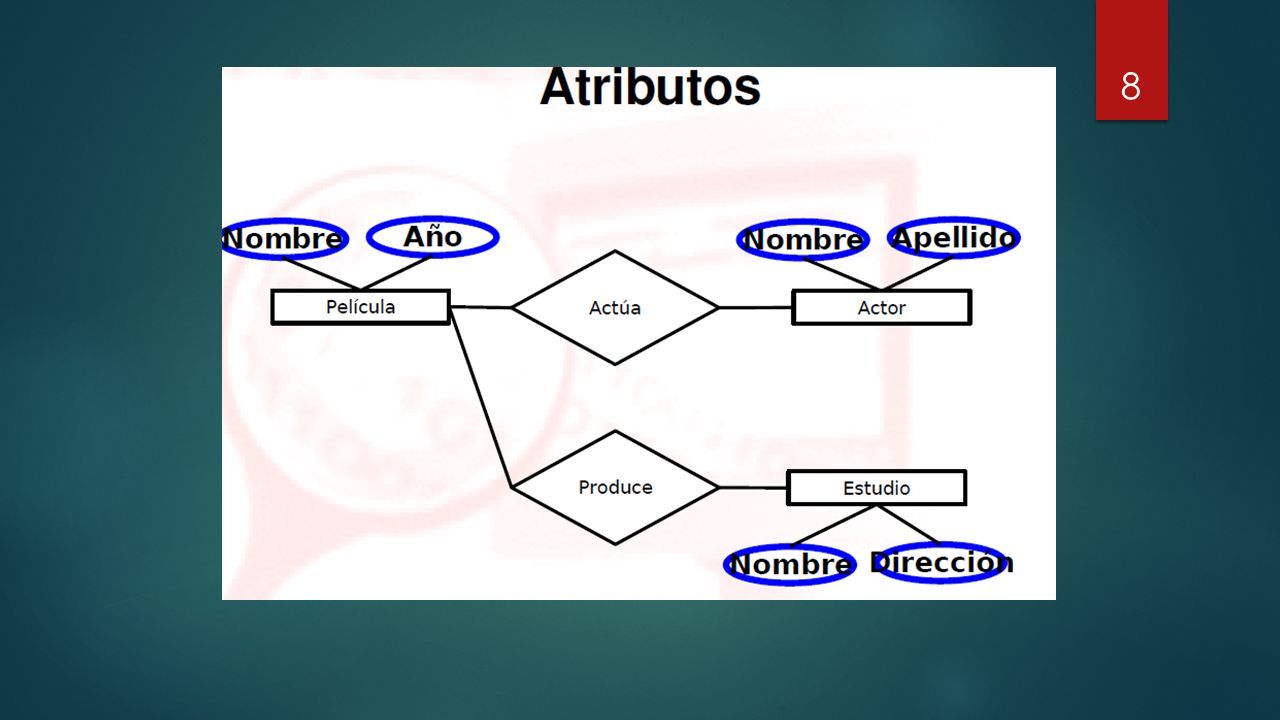

8 8

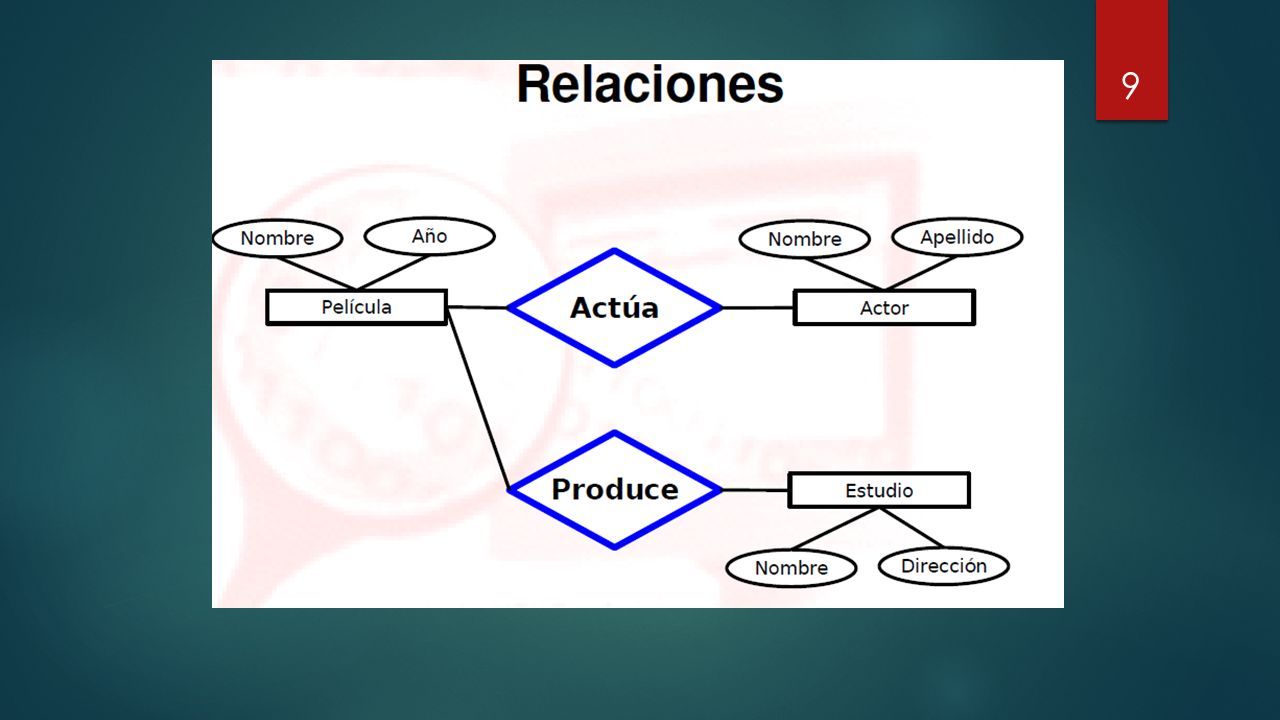

9 9

10 Ejemplo 10

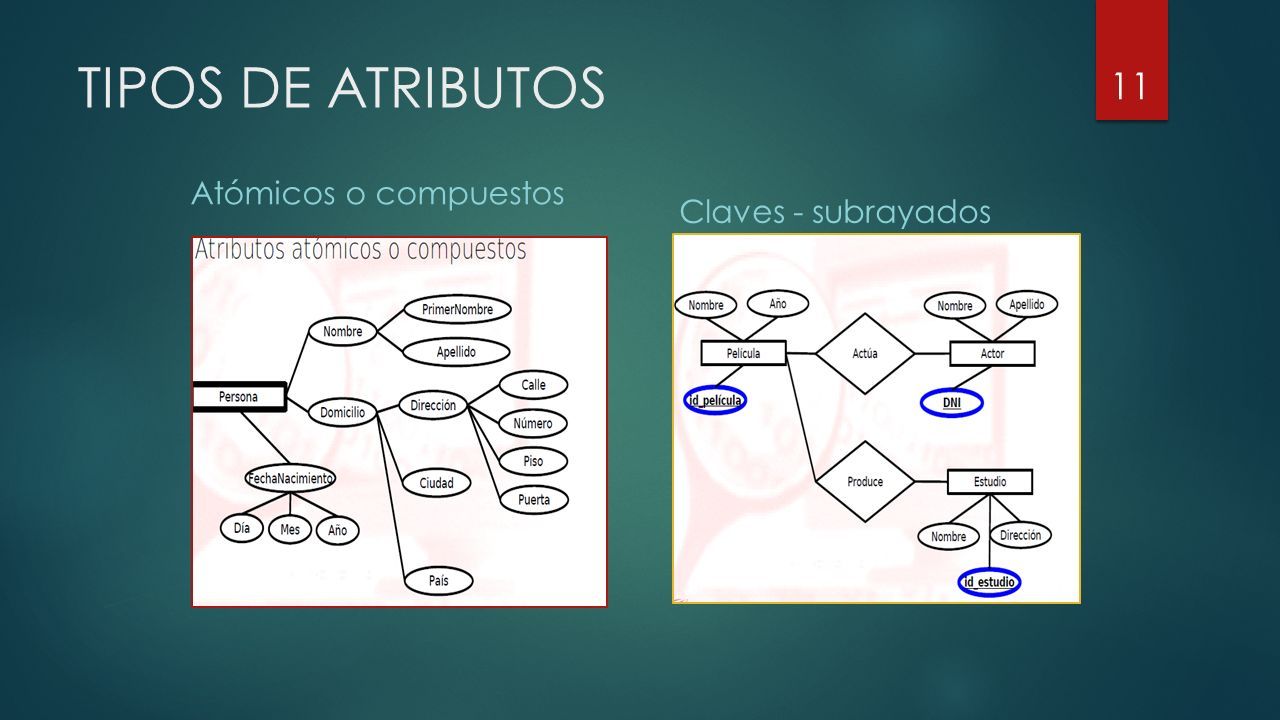

11 TIPOS DE ATRIBUTOS Atómicos o compuestos Claves - subrayados 11

12 RELACIONES - ELEMENTOS GRADO: Uno, Muchos NOMBRE RELACION: Verbo OBLIGATORIEDAD/OPCIONALIDAD: Debe, Puede, Tiene que  EJEMPLO  UN LIBRO DEBE SER ESCRITO POR UN AUTOR  UN AUTOR PUEDE ESCRIBIR UNO O MUCHOS LIBROS  XX = Obligatoriedad/opcionalidad  XX = Nombre de relación  XX = Grado o Cardinalidad 12

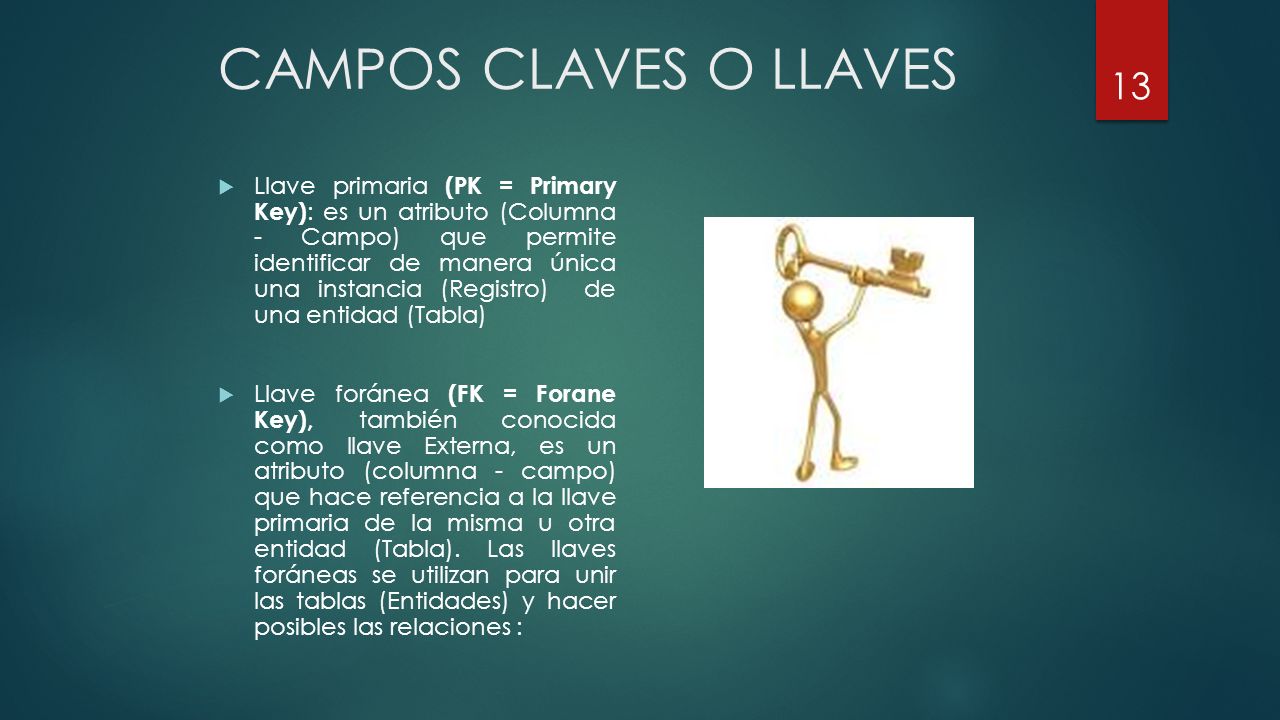

13 CAMPOS CLAVES O LLAVES  Llave primaria (PK = Primary Key) : es un atributo (Columna - Campo) que permite identificar de manera única una instancia (Registro) de una entidad (Tabla)  Llave foránea (FK = Forane Key), también conocida como llave Externa, es un atributo (columna - campo) que hace referencia a la llave primaria de la misma u otra entidad (Tabla). Las llaves foráneas se utilizan para unir las tablas (Entidades) y hacer posibles las relaciones : 13

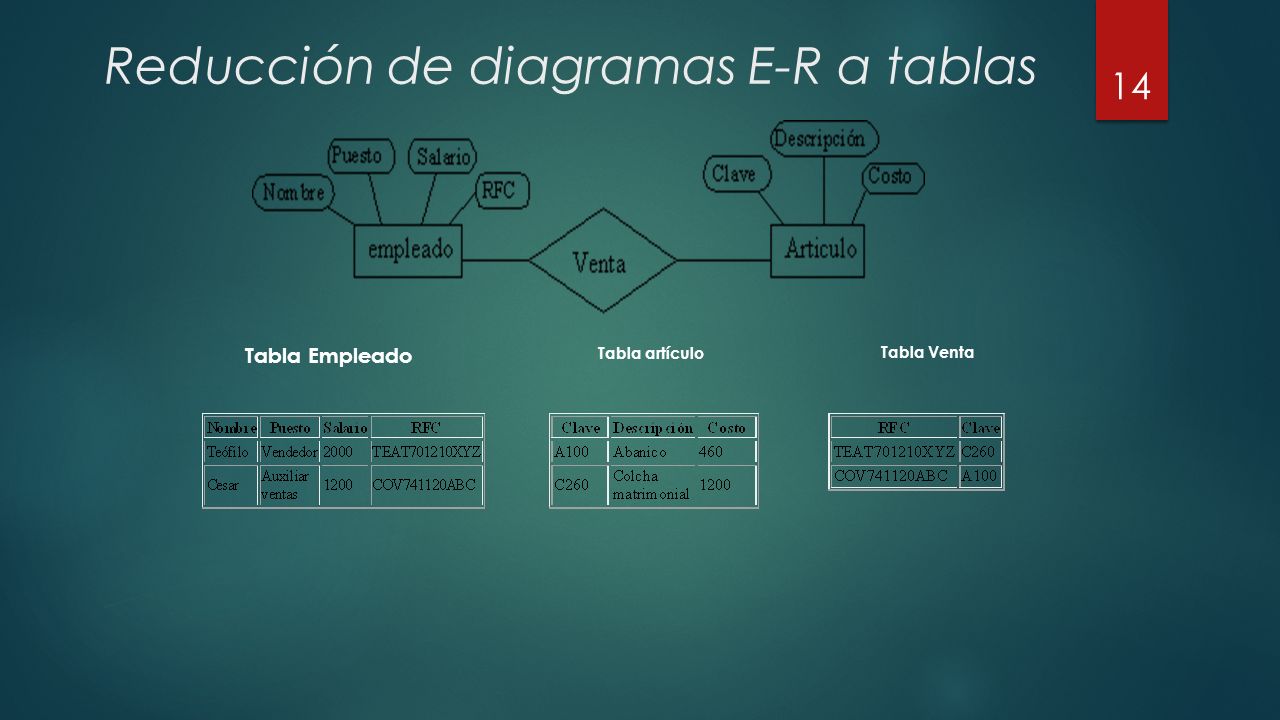

14 Reducción de diagramas E-R a tablas 14 Tabla Empleado Tabla artículo Tabla Venta
