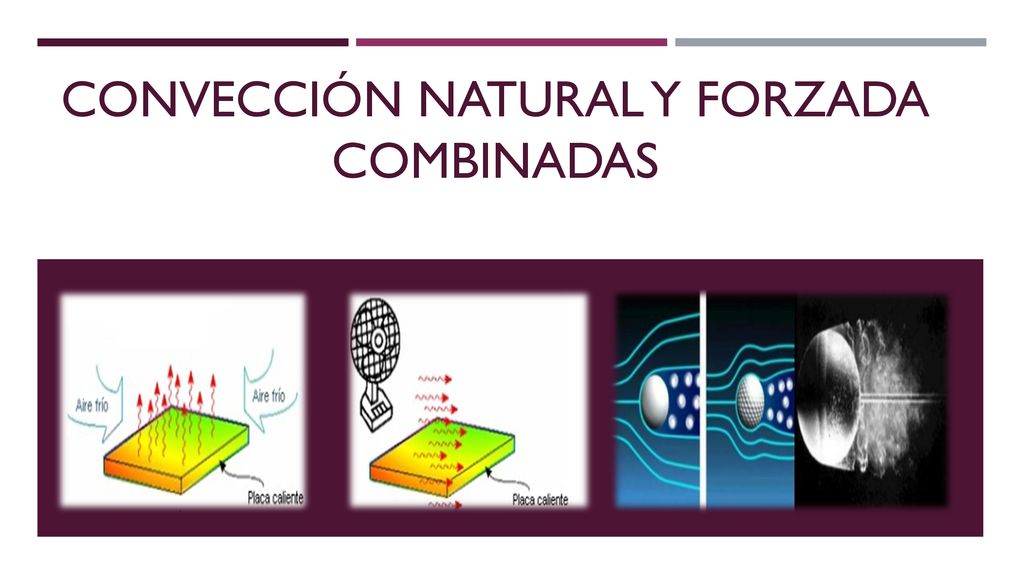

1 CONVECCIÓN NATURAL Y FORZADA COMBINADAS

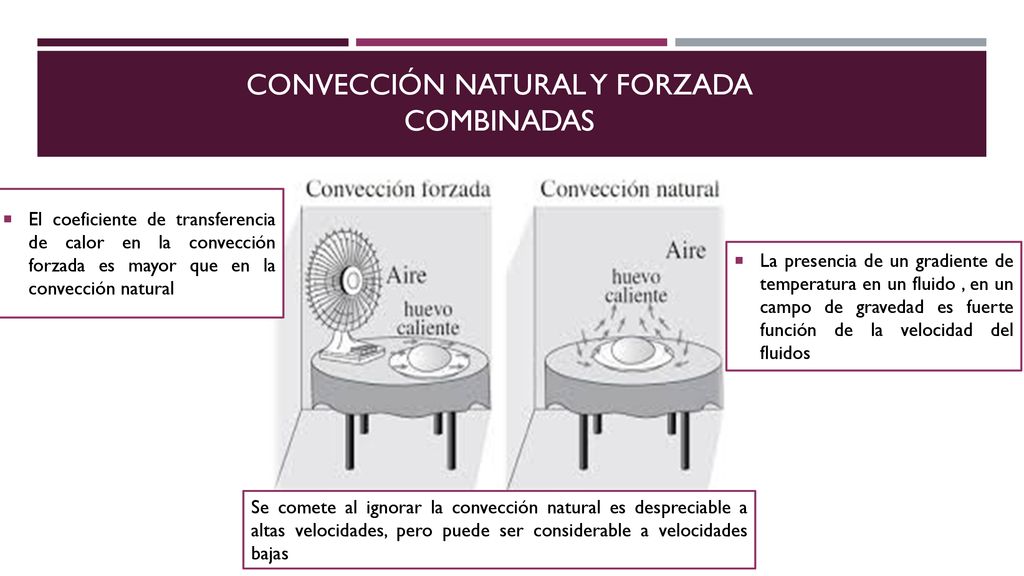

2 CONVECCIÓN NATURAL Y FORZADA COMBINADAS
El coeficiente de transferencia de calor en la convección forzada es mayor que en la convección natural La presencia de un gradiente de temperatura en un fluido , en un campo de gravedad es fuerte función de la velocidad del fluidos Se comete al ignorar la convección natural es despreciable a altas velocidades, pero puede ser considerable a velocidades bajas

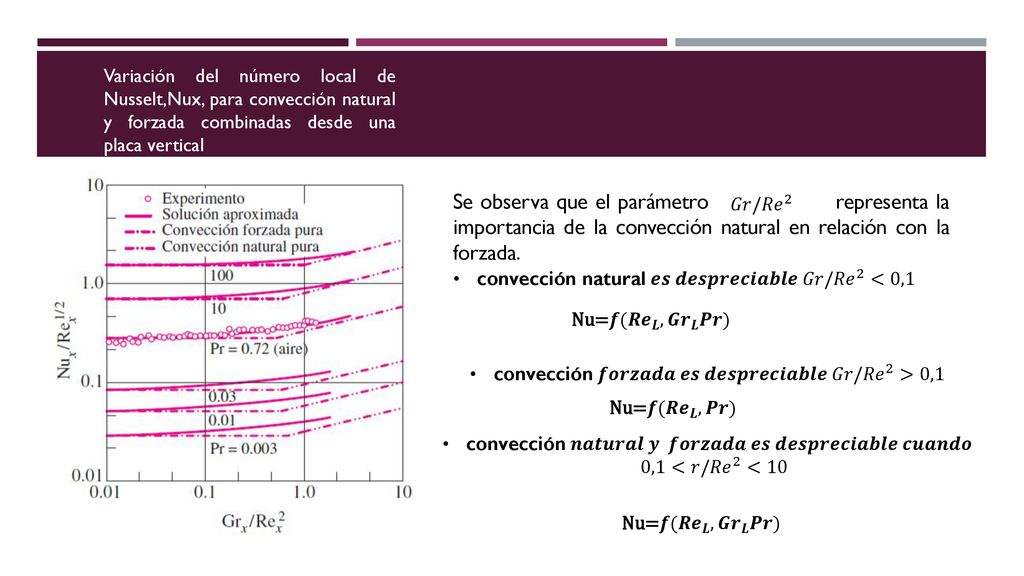

3 Variación del número local de Nusselt,Nux, para convección natural y forzada combinadas desde una placa vertical isotérmica caliente. Se observa que el parámetro representa la importancia de la convección natural en relación con la forzada. 𝐺𝑟/ 𝑅𝑒 2 convección natural 𝒆𝒔 𝒅𝒆𝒔𝒑𝒓𝒆𝒄𝒊𝒂𝒃𝒍𝒆 𝐺𝑟/ 𝑅𝑒 2 <0,1 Nu=𝒇( 𝑹𝒆 𝑳 , 𝑮𝒓 𝑳 𝑷𝒓) convección 𝒇𝒐𝒓𝒛𝒂𝒅𝒂 𝒆𝒔 𝒅𝒆𝒔𝒑𝒓𝒆𝒄𝒊𝒂𝒃𝒍𝒆 𝐺𝑟/ 𝑅𝑒 2 >0,1 Nu=𝒇( 𝑹𝒆 𝑳 , 𝑷𝒓) convección 𝒏𝒂𝒕𝒖𝒓𝒂𝒍 𝒚 𝒇𝒐𝒓𝒛𝒂𝒅𝒂 𝒆𝒔 𝒅𝒆𝒔𝒑𝒓𝒆𝒄𝒊𝒂𝒃𝒍𝒆 𝒄𝒖𝒂𝒏𝒅𝒐 0,1<𝑟/ 𝑅𝑒 2 <10 Nu=𝒇( 𝑹𝒆 𝑳 , 𝑮𝒓 𝑳 𝑷𝒓)

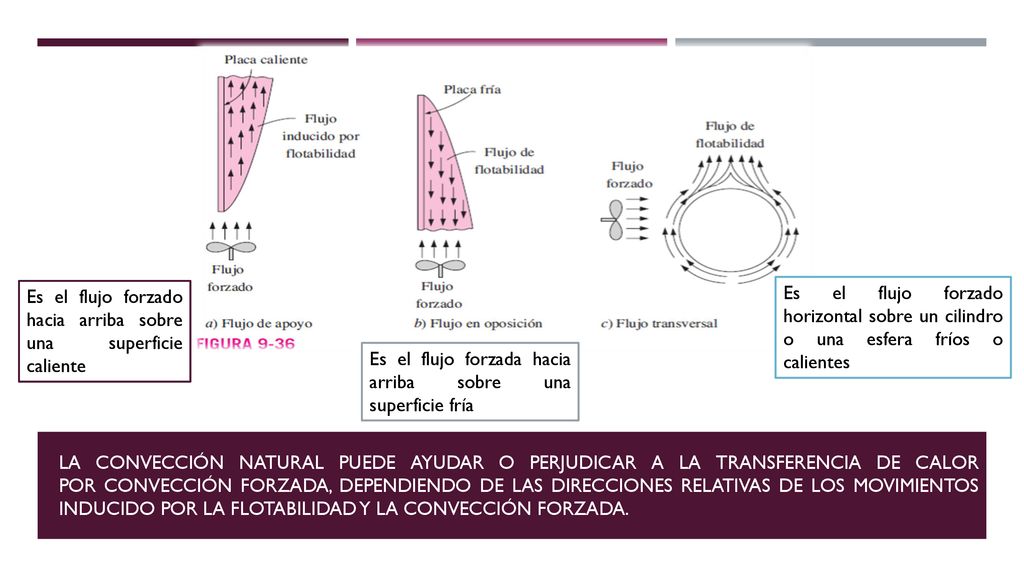

4 Es el flujo forzado hacia arriba sobre una superficie caliente
Es el flujo forzado horizontal sobre un cilindro o una esfera fríos o calientes Es el flujo forzada hacia arriba sobre una superficie fría La convección natural puede ayudar o perjudicar a la transferencia de calor por convección forzada, dependiendo de las direcciones relativas de los movimientos inducido por la flotabilidad y la convección forzada.

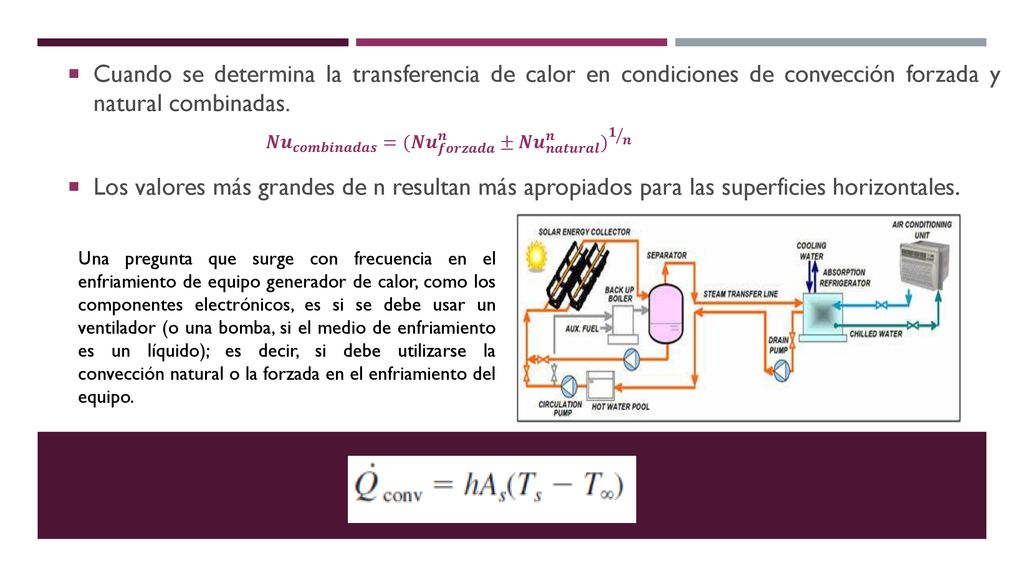

5 Cuando se determina la transferencia de calor en condiciones de convección forzada y natural combinadas. Los valores más grandes de n resultan más apropiados para las superficies horizontales. 𝑵𝒖 𝒄𝒐𝒎𝒃𝒊𝒏𝒂𝒅𝒂𝒔 =( 𝑵𝒖 𝒇𝒐𝒓𝒛𝒂𝒅𝒂 𝒏 ± 𝑵𝒖 𝒏𝒂𝒕𝒖𝒓𝒂𝒍 𝒏 ) 𝟏 𝒏 Una pregunta que surge con frecuencia en el enfriamiento de equipo generador de calor, como los componentes electrónicos, es si se debe usar un ventilador (o una bomba, si el medio de enfriamiento es un líquido); es decir, si debe utilizarse la convección natural o la forzada en el enfriamiento del equipo.

6 Ventajas Desventajas CONVECCIÓN NATURAL
La convección natural es el modo preferido de transferencia de calor ya que no se necesitan sopladores o bombas Ruido, vibración, consumo de energía eléctrica y mal funcionamiento Desventajas los coeficientes de transferencia de calor encontrados en condiciones operativas normales suelen ser mucho menores que los que se encuentran en la convección forzada

7
