1 regímenes DE NEUTRO EN BT –ESQUEMAS DE CONEXIÓN
CURSO: regímenes DE NEUTRO EN BT –ESQUEMAS DE CONEXIÓN TUTOR:MIGUEL ANGEL MIRANDA UGARTE

2 OBJETIVOS: Conocer las características y prescripciones básicas de los esquemas y elementos que forman la conexión del neutro y las masas: Esquemas Protecciones

3 ESQUEMAS DE DISTRIBUCION:

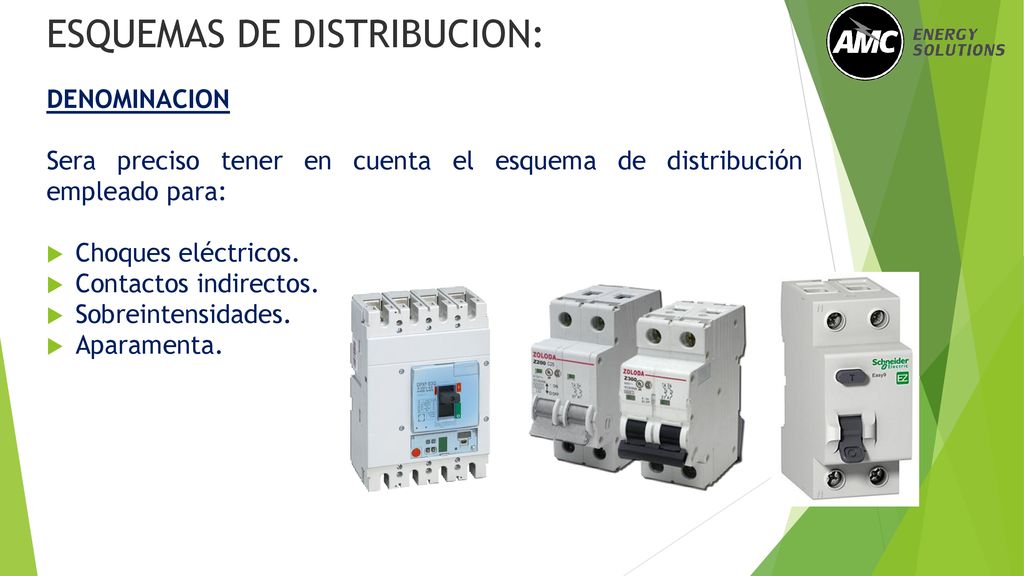

DENOMINACION Sera preciso tener en cuenta el esquema de distribución empleado para: Choques eléctricos. Contactos indirectos. Sobreintensidades. Aparamenta.

4 ESQUEMAS DE DISTRIBUCION:

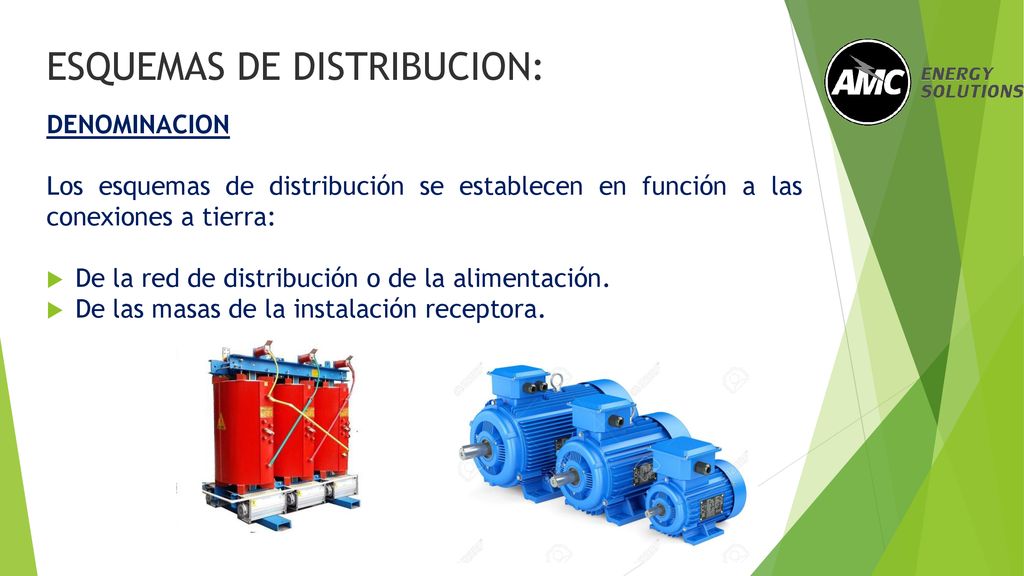

DENOMINACION Los esquemas de distribución se establecen en función a las conexiones a tierra: De la red de distribución o de la alimentación. De las masas de la instalación receptora.

5 ESQUEMAS DE DISTRIBUCION:

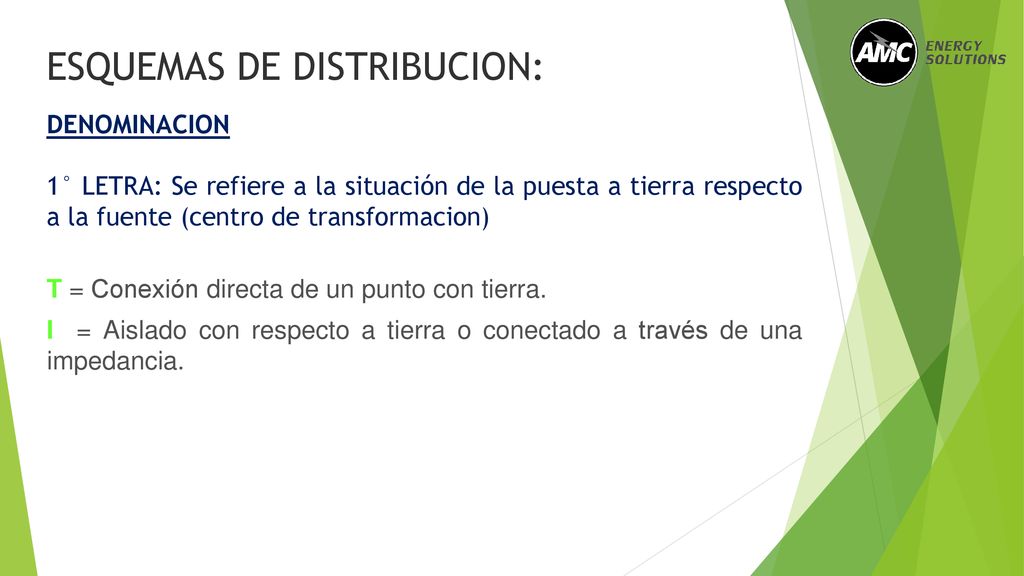

DIVISIÓN DE SERVISIOS ELECTRICOS ESQUEMAS DE DISTRIBUCION: DENOMINACION 1° LETRA: Se refiere a la situación de la puesta a tierra respecto a la fuente (centro de transformacion) T = Conexión directa de un punto con tierra. I = Aislado con respecto a tierra o conectado a través de una impedancia.

6 ESQUEMAS DE DISTRIBUCION:

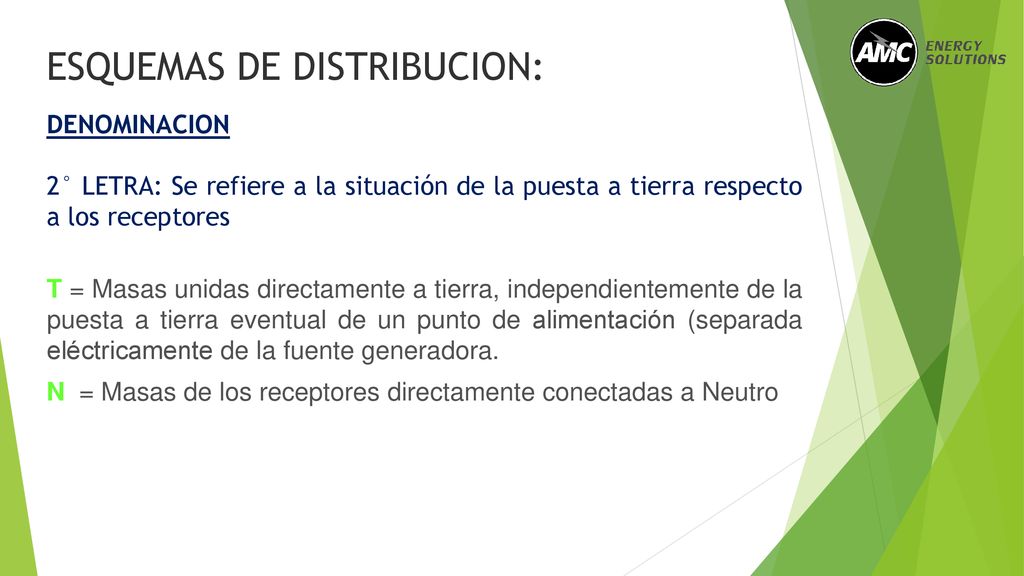

DIVISIÓN DE SERVISIOS ELECTRICOS ESQUEMAS DE DISTRIBUCION: DENOMINACION 2° LETRA: Se refiere a la situación de la puesta a tierra respecto a los receptores T = Masas unidas directamente a tierra, independientemente de la puesta a tierra eventual de un punto de alimentación (separada eléctricamente de la fuente generadora. N = Masas de los receptores directamente conectadas a Neutro

7 ESQUEMAS DE DISTRIBUCION:
DENOMINACION OTRAS LETRAS: Se refiere a la situación relativa del consuctor neutro y del conductor de protección. S = Función de protección asegurada por un conductor distinto del neutro o desde el conductor de puesta a tierra (asegurar conductores separados). C = Función del neutro y de protección combinadas en un solo conductor (conductor PEN)

8 ESQUEMAS DE DISTRIBUCION:

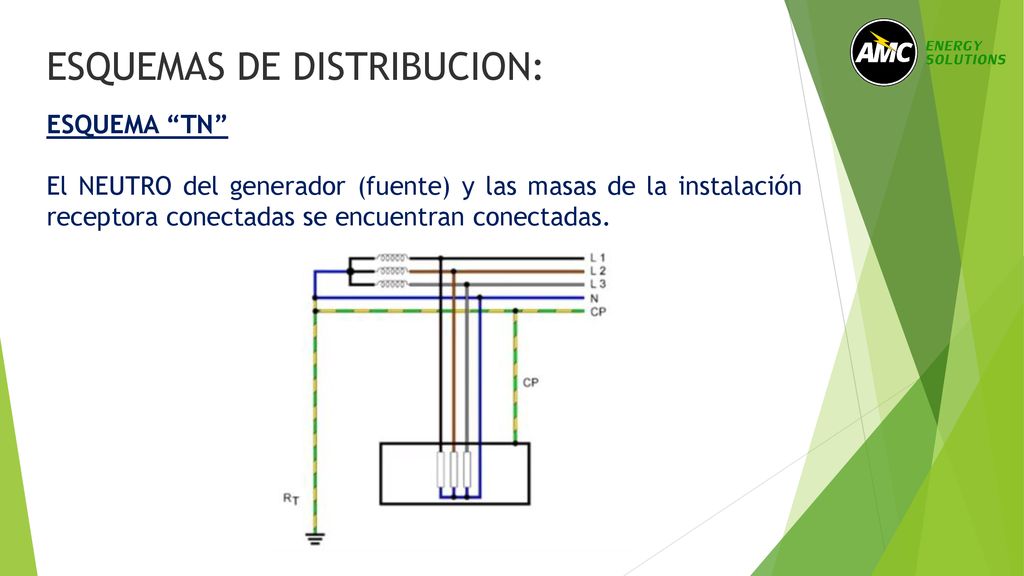

ESQUEMA “TN” El NEUTRO del generador (fuente) y las masas de la instalación receptora conectadas se encuentran conectadas.

9 ESQUEMAS DE DISTRIBUCION:
ESQUEMA “TN” Se distinguen 3 tipos de esquemas TN segun la disposición relativa del conductor neutro y del conductor de protección: TN-S TN-C TN-C-S

10 ESQUEMAS DE DISTRIBUCION:

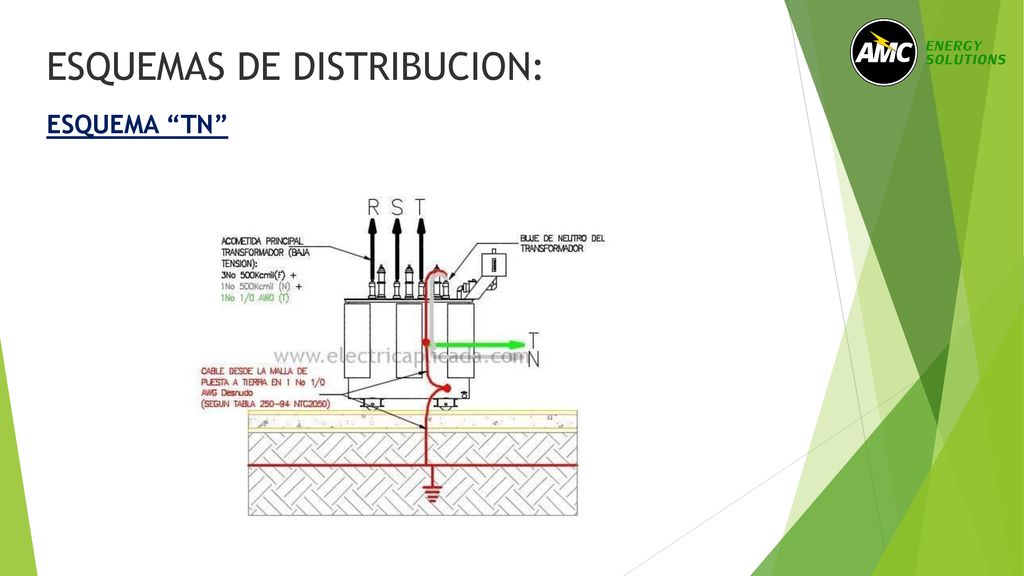

ESQUEMA “TN”

11 ESQUEMAS DE DISTRIBUCION:

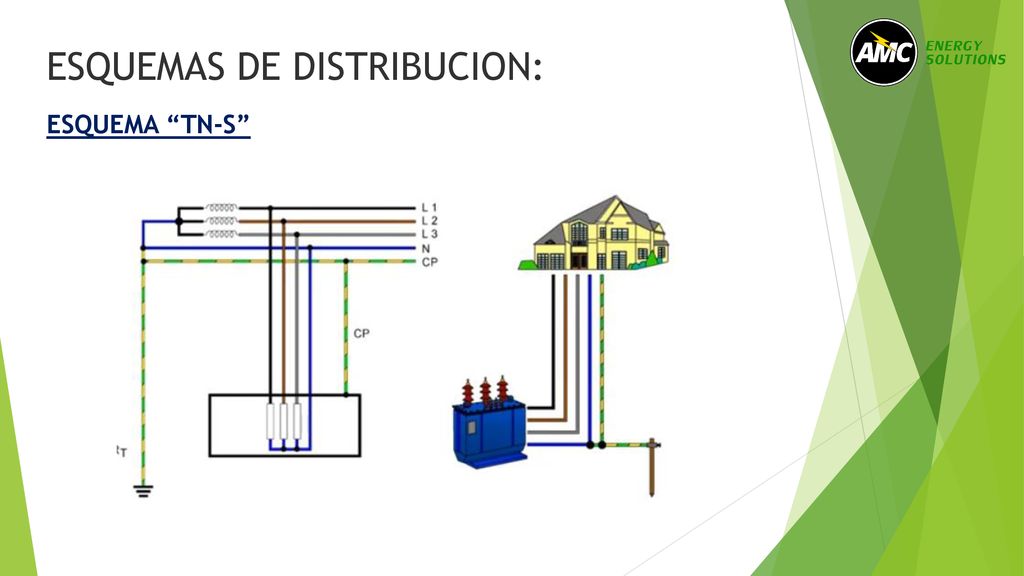

ESQUEMA “TN-S”

12 ESQUEMAS DE DISTRIBUCION:

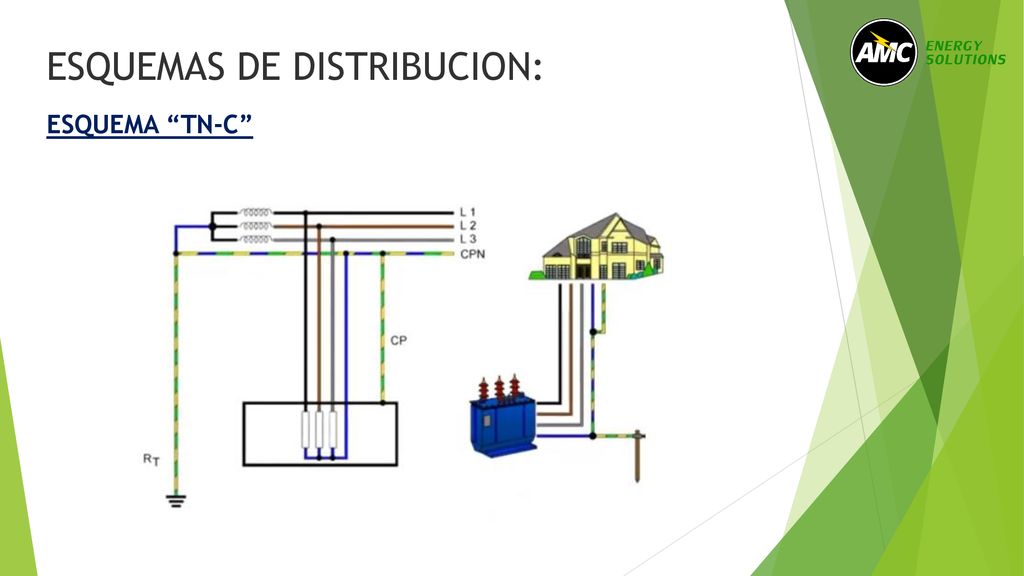

ESQUEMA “TN-C”

13 ESQUEMAS DE DISTRIBUCION:

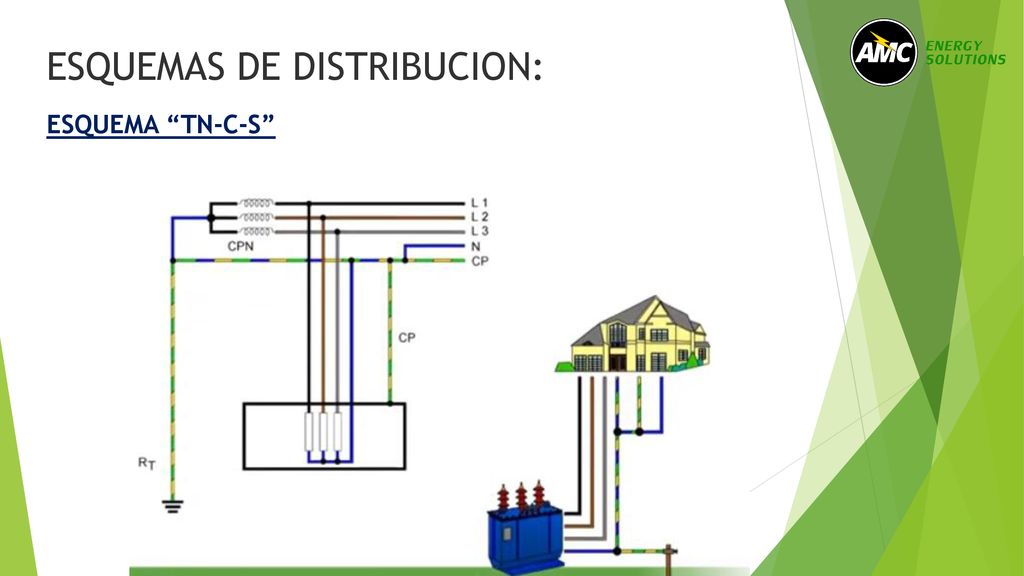

ESQUEMA “TN-C-S”

14 ESQUEMAS DE DISTRIBUCION:

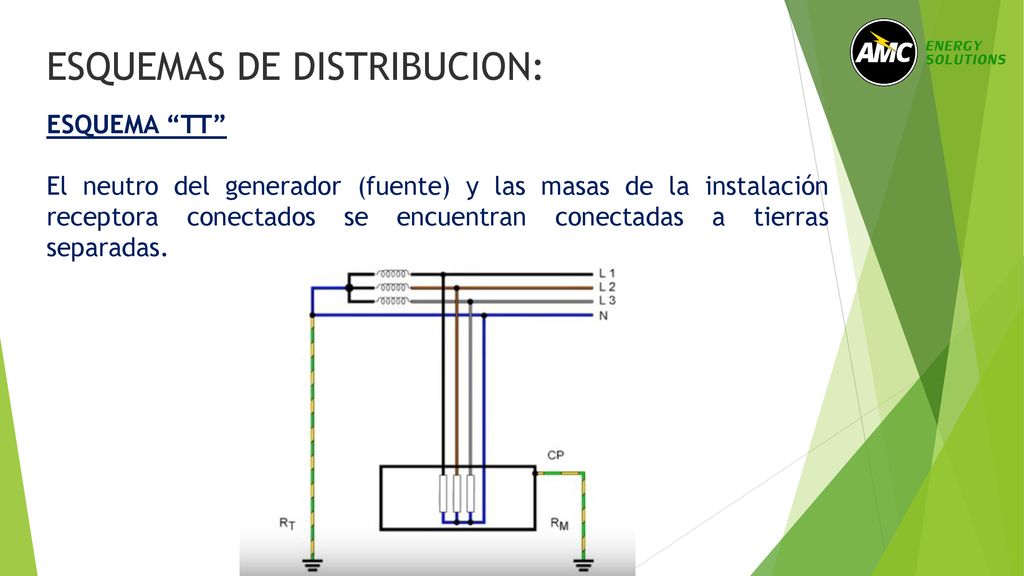

ESQUEMA “TT” El neutro del generador (fuente) y las masas de la instalación receptora conectados se encuentran conectadas a tierras separadas.

15 ESQUEMAS DE DISTRIBUCION:

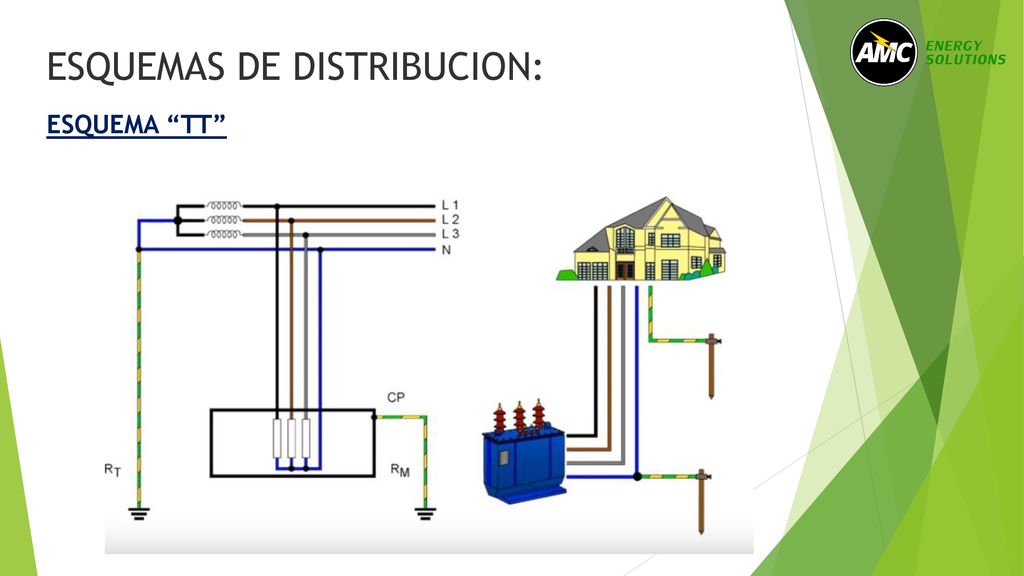

ESQUEMA “TT”

16 ESQUEMAS DE DISTRIBUCION:

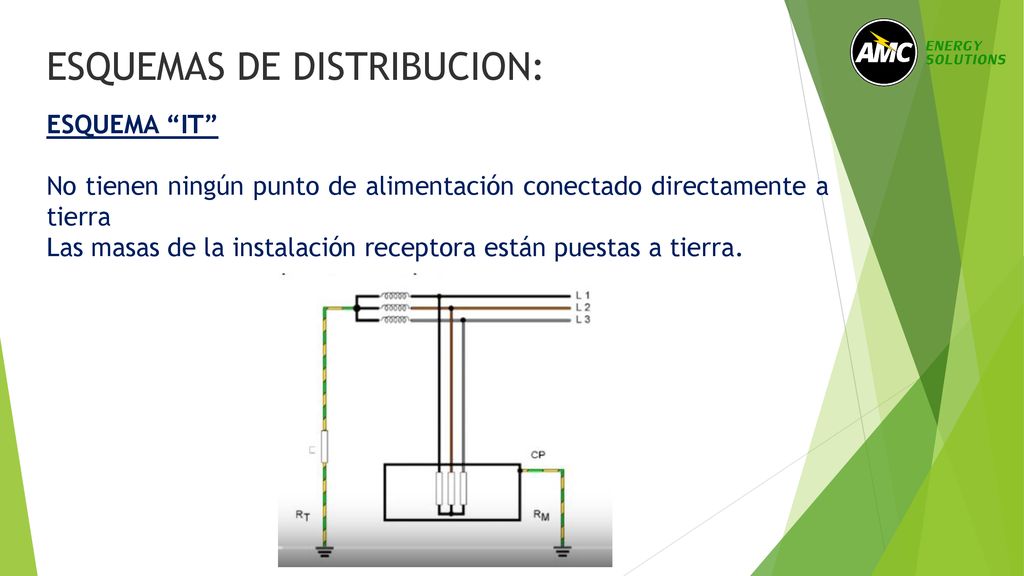

ESQUEMA “IT” No tienen ningún punto de alimentación conectado directamente a tierra Las masas de la instalación receptora están puestas a tierra.

17 ESQUEMAS DE DISTRIBUCION:

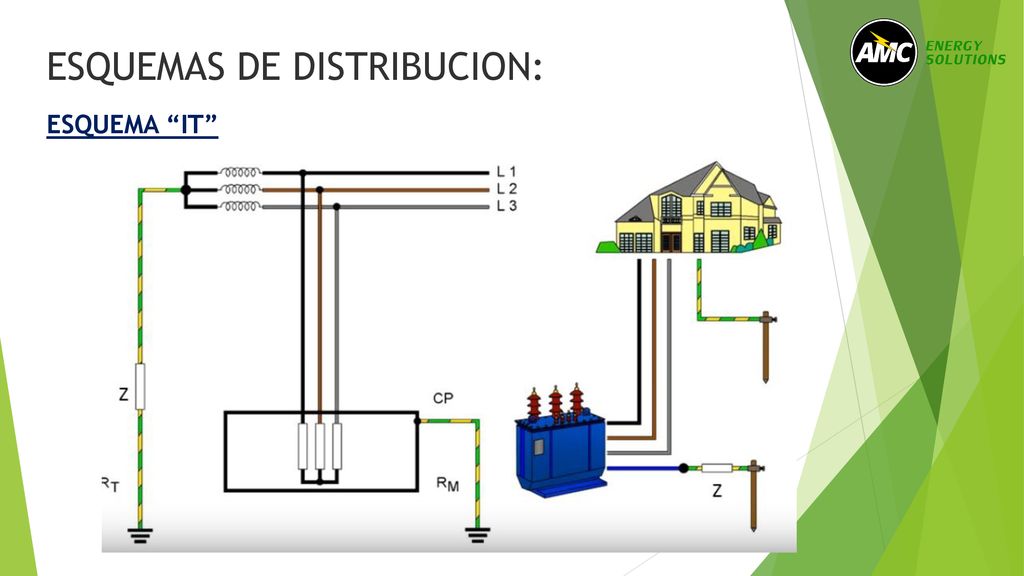

ESQUEMA “IT”
