CALCULO VOLUMENES CON MODELO TIN

Presentación del tema: "CALCULO VOLUMENES CON MODELO TIN"— Transcripción de la presentación:

1 CALCULO VOLUMENES CON MODELO TIN
Curso Volumenes HYPACK CALCULO VOLUMENES CON MODELO TIN

2 CALCULO VOLUMENES CON MODELO TIN
Se crean Triangulos entre puntos X-Y-Z. Se calcula el volumen exacto de cada triangulo sobre/debajo de la superficie de diseño.

3 Curso Volumenes HYPACK
HACIENDO UN MODELO TIN

4 HACIENDO UN MODELO TIN Programa: TIN MODEL Archivo Entrada: SSS.XYZ
Max lado TIN: 45 HACIENDO UN MODELO TIN Archivo Entrada: Wdonde sus datos de PostDragado o su archivo de datos sencillos van.. Archivo adicional: Donde van sus datos de PostDragado cuando esta haciendo un calculo Pre Vs. Post. Costado MaxTIN: Tla distancia maxima entre datos XYZ conectados. Prof o Elevacion. Usa lo seleccionado en GEODETIC PARAMS.

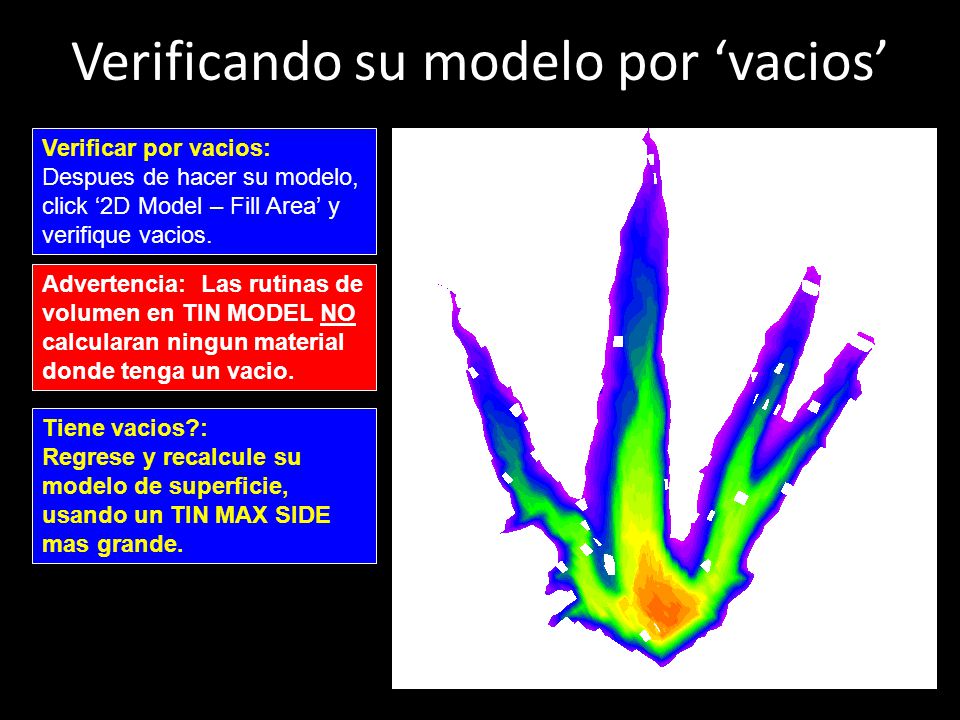

5 Verificando su modelo por ‘vacios’
Verificar por vacios: Despues de hacer su modelo, click ‘2D Model – Fill Area’ y verifique vacios. Advertencia: Las rutinas de volumen en TIN MODEL NO calcularan ningun material donde tenga un vacio. Tiene vacios?: Regrese y recalcule su modelo de superficie, usando un TIN MAX SIDE mas grande.

6 Re-make your TIN MODEL Program: TIN MODEL Input File: SSS.XYZ
Tin Max Side: 200 There are actually some mountain ridges along the red lines. I shouldn’t be connecting my hydro data across these areas. The key to making a good TIN MODEL: Don’t make your TIN MAX SIDE too big. Don’t make your TIN MAX SIDE too little. Modify – Edit Tin: We can fix this by editing the surface model.

7 HERRAMIENTA SELECCION
Editando su MODELO TIN LAPIZ POLIGONOS HERRAMIENTA BORRADO HERRAMIENTA SELECCION MEJOR BUENO Seleccione triangulos individuales con la herramienta de seleccion y luego borrelos. Seleccione multiples Triangulos con la herramienta lapiz de poligonos y borrelos.

8 Practica Edicion Programa: TIN MODEL Archivo Entrada: SSS.XYZ
Max lado Tin: 200 Luego edite si su modelo se parece al de la derecha.. Practica Edicion Modelo Original Modelo Editado

9 TIN A NIVEL (Calc. RESERVAS)
Curso Volumenes HYPACK TIN A NIVEL (Calc. RESERVAS)

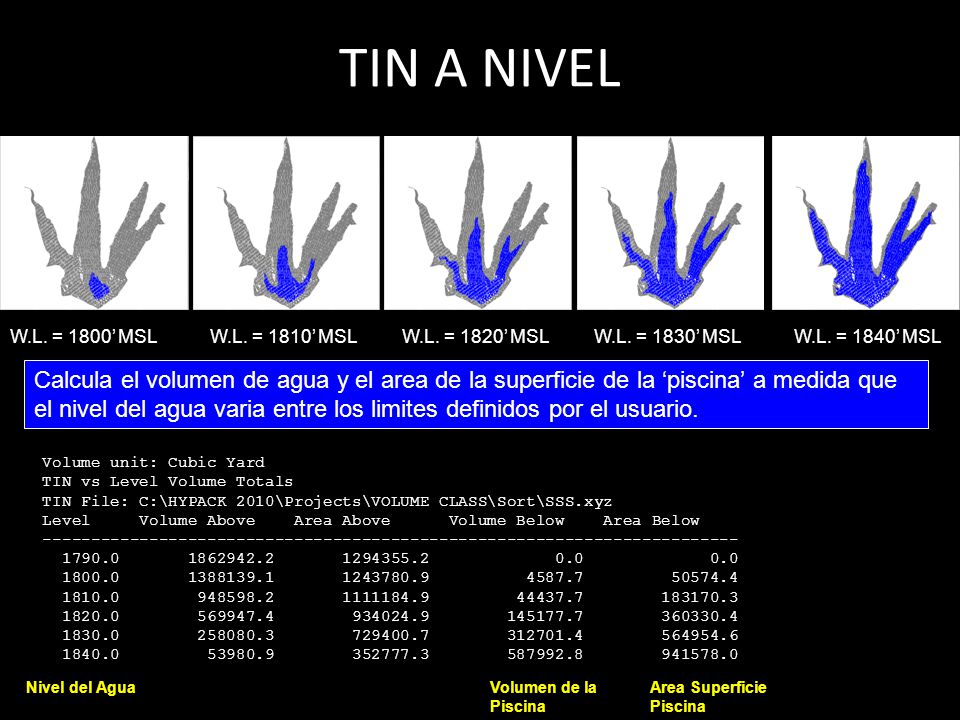

10 TIN A NIVEL W.L. = 1800’ MSL W.L. = 1810’ MSL W.L. = 1820’ MSL W.L. = 1830’ MSL W.L. = 1840’ MSL Calcula el volumen de agua y el area de la superficie de la ‘piscina’ a medida que el nivel del agua varia entre los limites definidos por el usuario. Volume unit: Cubic Yard TIN vs Level Volume Totals TIN File: C:\HYPACK 2010\Projects\VOLUME CLASS\Sort\SSS.xyz Level Volume Above Area Above Volume Below Area Below Nivel del Agua Volumen de la Piscina Area Superficie Piscina

11 Parametros Tin a Nivel Seleccione el ‘Metodo’
Limite Material con Bordes (*.BRD) Minimo Z – Nivel Maximo Nivel Z Intervalo Z-Nivel Establezca niveles en tabla de color Ver Grafica(Lento) Pausa despues de cada Nivel Z

12 TIN A NIVEL Ejemplo practico
Programa: TIN MODEL Archivo Entrada: SSS.XYZ Max Lado TIN: 200 Prof/Elevacion: Modo Elevacion Volumen: TIN a nivel Niveles: – 1850 Paso 10 Archivos Borde: SS1 hasta SS5 TIN A NIVEL Ejemplo practico Volume unit: Cubic Yard TIN vs Level Volume Totals with Borders TIN File: C:\HYPACK 2010\Projects\VOLUME CLASS\Sort\SSS.xyz Level: Border Volume Above Area Above Volume Below Area Below SSS SSS SSS SSS SSS Total Level: SSS SSS SSS SSS SSS Total Archivos Borde Resultados Parciales con Bordes Volume unit: Cubic Yard TIN vs Level Volume Totals TIN File: C:\HYPACK 2010\Projects\VOLUME CLASS\Sort\SSS.xyz Level Volume Above Area Above Volume Below Area Below Resulados sin Bordes

13 TIN A NIVEL Ejemplo Practico #2
Programa: TIN MODEL Archivo Entrada: TTT.XYZ Max lado Tin: 25 Prof/Elevacion: Depth Mode Volumen: TIN a Nivel niveles: 50 a 130 cada 10 Archivo Borde: Ninguno TIN A NIVEL Ejemplo Practico #2 Volume unit: Cubic Yard TIN vs Level Volume Totals TIN File: C:\HYPACK 2010\Projects\VOLUME CLASS\Sort\TTT.XYZ Level Volume Above Area Above Volume Below Area Below

14 TIN A NIVEL Que pasa si mis datos estan en Modo Profundidad y accidentalmente uso Modo Elevacion (o vice versa)? Datos de Profundidad en Modo Elevacion Su ‘Volumen sobre’ sera en realidad su ‘Volumen debajo’, y vice versa. No es bueno…… Volume unit: Cubic Yard TIN vs Level Volume Totals TIN File: C:\HYPACK 2010\Projects\VOLUME CLASS\Sort\TTT.XYZ Level Volume Above Area Above Volume Below Area Below Depth Data in Depth Mode Volume unit: Cubic Yard TIN vs Level Volume Totals TIN File: C:\HYPACK 2010\Projects\VOLUME CLASS\Sort\TTT.XYZ Level Volume Above Area Above Volume Below Area Below

15 LIMITANDO VOLUMENES USANDO ARCHIVOS DE Borde
Curso Volumenes HYPACK LIMITANDO VOLUMENES USANDO ARCHIVOS DE Borde

16 Usando Archivos de Borde Dos Aproximaciones
Clip su archivo XYZ usando el archivo de borde en el HYPACK SHELL Maga un modelo del archivo XYZ ‘Clipped’ en TIN MODEL Calcule sus cantidades de volumen con este modelo. Mal, mal, mal, mal, mal………………. Maga un modelo usando los datos originales en TIN MODEL Limite el modelo al borde exacto dentro de TIN MODEL Calcule sus cantidades de volumen con este modelo. Bien, bien, bien, bien, bien, bien…………… Nota: Esto aplica para todos los metodos de calculo de volumen dentro de TIN MODEL

17 Porque ajustar su archivo XYZ en HYPACK SHELL y hacer un modelo del archivo de datos XYZ ajustado es “Malo”. El archivo XYZ ajustado solo contiene puntos dentro de los bordes. No hay puntos en el borde mismo. Su modelo de superficie no llenara el area hasta el borde, dejando espacios alrededor de los extremos. Esto hara que se subestime la cantidad de volumen de material.

18 Porque modelar todos sus archivos XYZ en TIN MODEL y luego ajustarlos con el archivo BRD es “BUENO”
Click ‘Modify – Edit TIN’, seleccione el icono ‘Clip to BRD’ y luego use las tijeras para cortar su modelo de superficie exactamente a lo largo del borde. Esto hara que su modelo de superficie cubra toda el area hasta el borde, teniendo un corte preciso! Esto da los mejores resultados de volumenes! Ajustar al BRD Cortar (Tijeras)

19 TIN A NIVEL Ejemplo practico #3
Programa: TIN MODEL Archivo Entrada: TTT.XYZ Max lado Tin: 25 Prof/Elevacion: Depth Mode Volumen: TIN a Nivel niveles: 50 a 130 cada 10 Archivo Borde: Trim with TTT.BRD TIN A NIVEL Ejemplo practico #3 Volume unit: Cubic Yard TIN vs Level Volume Totals TIN File: C:\HYPACK 2010\Projects\VOLUME CLASS\Sort\TTT.XYZ Level Volume Above Area Above Volume Below Area Below

20 Limitando Volumenes con un BRD(s) Una forma de hacerlo…..
Volume unit: Cubic Yard TIN vs Level Volume Totals with Borders TIN File: C:\HYPACK 2010\Projects\VOLUME CLASS\Sort\TTT.XYZ Level: 50.0 Border Volume Above Area Above Volume Below Area Below TTT Total Level: 60.0 TTT Total Level: 70.0 TTT Total Level: 80.0 TTT Total Level: 90.0 TTT Total Level: 100.0 TTT Total Level: 110.0 TTT Total Level: 120.0 TTT Total Level: 130.0 TTT Total Maga un modelo con datos originales. Vaya directamente a volumenes “Tin to Level”. Use un archivo BRD como el unico Borde. Los resultados son iguales a los de la tecnica ‘Corte con las Tijeras’. El reporte es mas confuso………

21 Curso Volumenes HYPACK
DIFERENCIA TIN A TIN

22 DIFERENCIA TIN A TIN Verde suave a Azul: Material perdido Amarillo a Naranja: Material Ganado Usado para determinar la diferencia entre dos superficies. Donde he perdido material? Donde he ganado material? Ha habido ganancia o perdida neta entre los dos levantamientos?

23 Paso 1: Haga un Archivo Diferencia
El primer levantamiento va en la casilla “Input File”. Levantamiento mas reciente va en la casilla “Additional File”. Nodo: Crea un punto con X,Y,Diferencia en cada nodo de cada set de datos. Grilla: Crea un punto X,Y, Diferencia al intervalo definido por el usuario.

24 Paso 2: Cargue el archivo de Diferencia en TIN MODEL
Archivo Diferencia Coloque Modo Elevacion Nota: Digamos que su levantamiento inicial mostro una profundidad de 25’ en un punto y el levantamiento posterior mostro 23’ en el mismo punto. El archivo ‘Diferencia’ tendra un valor z de +2.0’, indicando acumulacion de 2’ de material en ese punto desde la primera batimetria. Puesto que las acumulaciones son diferencias positivas, necesitara decirle a TIN MODEL que esta en Modo Elevatacion cuando cargue el archivo Diferencia.

25 Paso 3: Vista Modelo 3D Color
Colocamos el rango de colores de manera que de -15 a 0.0 son sombras de rojo/amarillo y 0.0 a +15 son sombras de verde/azul.

26 Paso 4: Acumulacion o perdida neta
Paso 4: Acumulacion o perdida neta? Calcule los volumenes para el archivo Diferencia sobre/debajo el nivel 0.0. Coloque ambos niveles “To” y “From” en “0”. Areas de perdida se muestran en azul. Las de ganancia en gris. (Datos de Profundidad). Volumen Encima = 14,892 Volumen Debajo = 5,958 Ganancia Neta= ,934y3 Volumen Encima representa regiones donde se ha ganado material. Volumen Debajo representa areas donde se ha perdido material.

27 Ahora Hagalo! Crea su Archivo Diferencia XYZ
Archivo Oct 2007: XXX_Pre.XYZ Archivo Marzo 2008: XXX_Post.XYZ MAX LADO TIN: 25 Archivo salida Diferencia: DIFF.XYZ Calcule volumenes en TIN a NIVEL Archivo Entrada: DIFF.XYZ MAX LADO TIN: 25 Volumenes: TIN TO LEVEL Niveles Min/Max: 0/0

28 EliminaNDO ‘EFECTO ESCALERA’
Curso Volumenes HYPACK EliminaNDO ‘EFECTO ESCALERA’

29 EFECTO ESCALERA El efecto Escalera puede ocurrir en TIN MODEL cuando tiene datos de haz sencillo que se tomaron no paralelos a la pendiente.

30 Ejemplo Practico Efecto Escalera
Programa: TIN MODEL Archivo Entrada: VVV.LOG Max lado Tin: 125 Prof/Elevacion: Depth Mode Volumen: Philadelphia SP Permitida: 1 Archivo Linea: VVV.LNW Programa: CSV Archivo Entrada: VVV.LOG Prof/Elevacion: Depth Mode Volumen: Philadelphia SP Permitida: 1 Volumen sobre Diseño = 1,947y3 Volumen sobre Diseño = 3y3

31 Que paso? Los triangulos Delaunay crean ‘escaleras; artificiales.
Area lateral con pendiente Canal (Area plana) Los triangulos Delaunay crean ‘escaleras; artificiales. Una profundidad somera en el talud lateral se ‘apareja’ con una profundidad mayor en el centro del canal. A mayor pendiente del talud, mayor sera elefecto escalera. Linea base talud Delaunay resultante Mundo Real

32 Como lo corrijo? Active la opcion ‘Align TIN with LNW (Single Beam Data) que crea triangulos basado en la distancia proporcional a lo largo de cada linea. Los triangulos ya no son Delaunay, pero a nadie le importara. Y, soluciona el problema.

33 Ejemplo Practico Efecto Escalera
Alinear TIN no activado Programa: TIN MODEL Archivo Entrada: VVV.LOG Max lado TIN: 125 Prof/Elevacion: Depth Mode Volumen: Philadelphia SP Permitida: 1 Archivo Linea: VVV.LNW Programa: CSV Archivo Entrada : VVV.LOG Prof/Elevacion : Depth Mode Volumen: Philadelphia SP Permitida : 1 Volumen sobre el Diseño = 1,947y3 Volumen sobre el Diseño = 3y3 Alinear TIN Activado Programa: TIN MODEL Archivo Entrada : VVV.LOG Max lado TIN : 125 Prof/Elevacion: Depth Mode Volumen: Philadelphia SP Permitida : 1 Archivo Linea : VVV.LNW Volumen sobre el Diseño = 3y3

34 TIN vs. LNW (PHILADELPHIA)
Curso Volumenes HYPACK TIN vs. LNW (PHILADELPHIA)

35 Porque ‘Philadelphia’? Porque USACE Philadelphia pago por ello!
Calcula el area y volumenes entre pares de lineas planeadas adyacentes. Sub-divide el material en: Pendiente Izq(o caja) Centro Izquierda Centro Derecha Pendiente Derecha (o caja) El usuario puede cambiar rapidamente la profundidad del canal. Sobre profundidades Contorno o No-Contorno Calcula rellenos Calcula Material Sobredragado. Porque ‘Philadelphia’? Porque USACE Philadelphia pago por ello! XYZ Antes dragado o Archivos LOG o MTX Reqerido TIN MODEL XYZ Despues Dragado O Archivos LOG o MTX Opcional Archivo LNW (Hecho en CHANNEL DESIGN) Requerido Permite calcular volumenes desde datos multihaz o haz sencillo y genera reportes basados en lineas planeadas adyacentes.

36 TIN vs. LNW Talud vs Caja Activado: Calculara el volumen con los taludes que encuentre en el archivo LNW. No-Activado: Creara una caja de corte hacia afuera de los puntos base del talud. El usuario especifica la distancia hacia afuera (lzquierda/Derecha)

37 Contorno vs. No-Contorno
No-Activado: Incluira cualquier material encontrado en la region de Sobreprofundidad Permitida. Activado: Solo incluye material en la region de Sobreprofundidad Permitida donde el modelo de superficie es mas bajo que la superficie de diseño del canal. (Sobreprofundidad Permitida Contorno = Area superficial (donde el modelo de superficie esta encima del canal diseñado) por el valor de la Sobreprofundidad.

38 Porque Volumenes ‘Contorno’ pueden dar resultados diferentes en TIN MODEL vs. CSV
En CSV, solo la region donde la sobreprofundidad ‘Contour’ es encontrada en el perfil de Predragado es elegible para clasificacion como material de sobreprofundidad en el perfil de Postdradago. TIN MODEL calcula la sobreprofundidad ‘Contorno’ para el levantamiento predragado. Luego hace un calculo separado para la sobreprofundidad ‘Contour’ para el levantamiento de postdragado. Luego toma la diferencia entre ellos. En este ejemplo, CSV mostraria las areas sombreadas en naranja como ‘Sobreprofundidad Contorno’ removidas. TIN MODEL mostraria la diferencia entre las dos areas sombreadas, obteniendo un resultado negarivo!

39 Parametros de Exportacion
Exportar: Osolo incluye material de las regiones activadas (√). Caja Izq/Talud Centro Derecha Centro Izquierda Caja Derecha/talud

40 Profundidad del Canal & Sobreprofundidad
Profundidad del Canal: Puede recalcular el volumen para un canal mas profundo simplemente cambiando la profundidad del canal. Esto solo funciona para canales que tienen una profundidad constante a lo largo de su linea central. Si cambia la Profundidad del canal y esta usando el metodo ‘taludes’, se regeneran los nuevos taludes usando la nueva profundidad y las pendientes del templete original de diseño Sobreprofundidad: Establece la profundidad del templete de Sobreprofundidad permitida debajo del templete del canal de diseño. Usa los mismos parametros establecidos de Talud/Caja.

41 Reporte Filadelfia Pre vs. Post Resumen
Dredging Quantities Summary ========================== Materials Gross Material Infill Net Material Total Pay Removed to Project Depth Total Pay Removed in Overdepth Total Pay Removed Total Removed Total Remaining Above Project Depth Total Overdredged Material Total Infill Material Total Pay Removed to Project Depth: Su material sobre el canal de diseño. Total Pay Removed in Overdepth: Su material de sobreprofundidad permitida. Total Pay Removed: La suma de los dos anteriores. Total Removed: Igual a Total Removido Pago mas Material Sobredragado Total Total Remaining Above Project Depth: Basado en el levantamiento PostDragado, cantidad de material que falta por remover. Total Overdredged Material: El material removido debajo de la superficie de Sobreprofundidad Permitida. Total Infill Material: Material donde el levantamiento de PostDragado es mas bajo que el levantamiento de PreDragado.

42 Ejemplo Practico #1 TIN vs. LNW (Metodo Filadelfia): Contorno vs
Ejemplo Practico #1 TIN vs. LNW (Metodo Filadelfia): Contorno vs. No-Contorno Programa: TIN MODEL Archivo Entrada: WWW_Pre.XYZ Archivo Linea: Max Lado Tin: 25 Volumen: Philadelphia/Slope Sobreprofundidad Permitida: 1 Sobreprofundidad : No-Contorno Programa: TIN MODEL Archivo Entrada: WWW_Pre.XYZ Archivo Linea: Max Lado Tin: 25 Volumen: Philadelphia/Slope Sobreprofundidad Permitida : 1 Sobreprofundidad : Contorno Material Total a Profundidad Proyecto: 447,945y3 Sobreprofundidad permitida Total: ,426y3 Total a pagar: ,371y3 Material Total a Profundidad Proyecto : 447,945y3 Sobreprofundidad permitida Total : ,421y3 Total a pagar : ,366y3 Note: “Contorno” versus “No-Contorno” solo afecta la Sobreprofundidad Permitida Total. “Contorno” resulta en menos material de Sobredragado Permitido.

43 Ejemplo Practico #2 TIN vs. LNW (Metodo Filadelfia): Talud vs. Caja
Programa: TIN MODEL Archivo Entrada: WWW_Pre.XYZ Archivo Linea: Max Lado Tin: 25 Volumen: Philadelphia/Talud Prof Canal/ Sobreprofundidad: 44’ / 1’ Sobreprofundidad: No-Contorno Program: TIN MODEL Input File: WWW_Pre.XYZ Line File: Tin Max Side: 25 Volumes: Philadelphia/Caja Left/Right Extension: 50’/50’ Prof Canal/ Sobreprofundidad: 44’ / 1’ Sobreprofundidad: No-Contorno Material Total a Profundidad Proyecto: 447,945y3 Sobreprofundidad permitida Total: ,426y3 Total a pagar: ,371y3 Material Total a Profundidad Proyecto: 587,837y3 Sobreprofundidad permitida Total: ,166y3 Total a pagar: ,003y3 Note: Si selecciono “Box Cut” y olvido entrar los valores de las extensiones Izquierda y Derecha, no obtendra material en las areas de Extension!

44 Ejemplo Practico #3 TIN vs
Ejemplo Practico #3 TIN vs. LNW (Metodo Filadelfia): Cambiando la profundidad del Canal Programa: TIN MODEL Archivo Entrada: WWW_Pre.XYZ Archivo Linea: Max Lado Tin: 25 Volumen: Philadelphia/Talud Prof Canal/ Sobreprofundidad: 44’ / 1’ Sobreprofundidad : Non-Contour Programa: TIN MODEL Archivo Entrada: WWW_Pre.XYZ Archivo Linea: Max Lado Tin: 25 Volumen: Philadelphia/talud Prof Canal/ Sobreprofundidad: 46’ / 1’ Sobreprofundidad : Non-Contour Material Total a Profundidad Proyecto: 447,945cy Sobreprofundidad permitida Total: ,426cy Total a pagar: ,371cy Material Total a Profundidad Proyecto: 710,060cy Sobreprofundidad permitida Total: ,115cy Total a pagar: ,175cy Note: Si cambia la profundidad del canal, TIN MODEL determina los nuevos taludes, usando la misma relacion horizontal:vertical ratio del talud original.

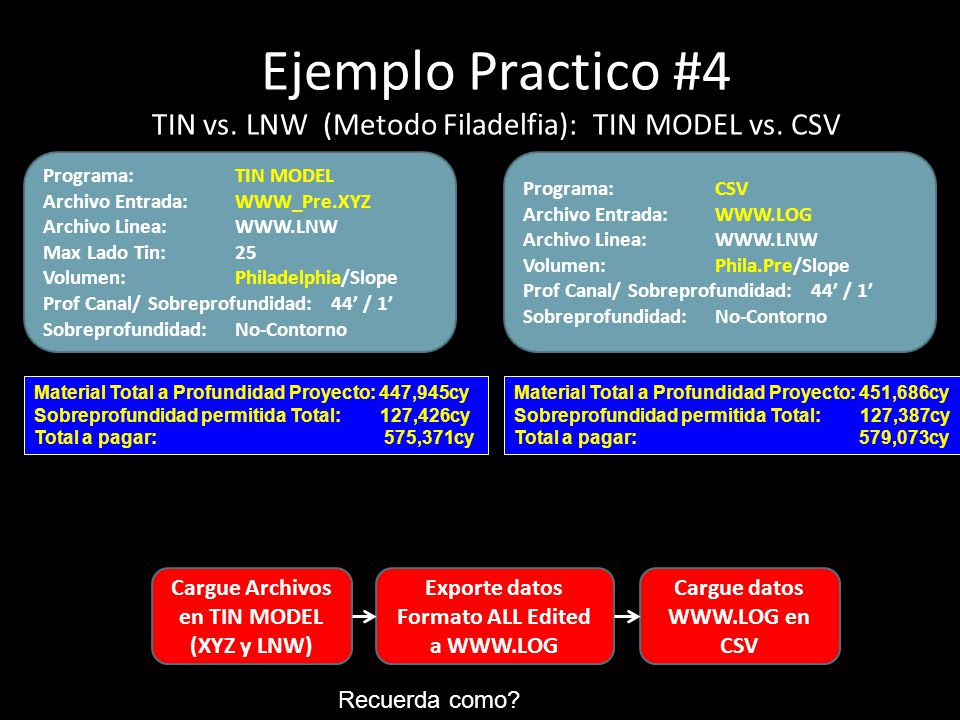

45 Ejemplo Practico #4 TIN vs. LNW (Metodo Filadelfia): TIN MODEL vs. CSV
Programa: TIN MODEL Archivo Entrada: WWW_Pre.XYZ Archivo Linea: Max Lado Tin: 25 Volumen: Philadelphia/Slope Prof Canal/ Sobreprofundidad: 44’ / 1’ Sobreprofundidad: No-Contorno Programa: CSV Archivo Entrada: Archivo Linea: Volumen: Phila.Pre/Slope Prof Canal/ Sobreprofundidad: 44’ / 1’ Sobreprofundidad: No-Contorno Material Total a Profundidad Proyecto: 447,945cy Sobreprofundidad permitida Total: ,426cy Total a pagar: ,371cy Material Total a Profundidad Proyecto: 451,686cy Sobreprofundidad permitida Total: ,387cy Total a pagar: ,073cy Cargue Archivos en TIN MODEL (XYZ y LNW) Exporte datos Formato ALL Edited a Cargue datos en CSV Recuerda como?

46 Ejemplo Practico #5 TIN vs. LNW (Metodo Filadelfia): XYZ vs. LOG
Programa: TIN MODEL Archivo Entrada: WWW_Pre.XYZ Archivo Linea: Max Lado Tin: 25 Volumen: Philadelphia/Slope Prof Canal/ Sobreprofundidad: 44’ / 1’ Sobreprofundidad: No-Contorno Programa: TIN MODEL Archivo Entrada: Archivo Linea: Max Lado Tin: 125 Volumen: Philadelphia/Slope Prof Canal/ Sobreprofundidad: 44’ / 1’ Sobreprofundidad: No-Contorno TIN y XYZ TIN y LOG Material Total a Profundidad Proyecto: 447,945cy Sobreprofundidad permitida Total: ,426cy Total a pagar: ,371cy Material Total a Profundidad Proyecto: 447,761cy Sobreprofundidad permitida Total: ,448cy Total a pagar: ,209cy CSV y LOG Total Material to Project Depth: ,686cy Sobreprofundidad permitida Total: 127,387cy Total a pagar: ,073cy Se parecen tanto todos los set de datos? NO! NO! NO! NO! NO! NO! NO!

47 Ejemplo Practico #6 Pre versus Post
Programa: TIN MODEL Archivo Pre-Dragado: WWW_Pre.XYZ Archivo Post-Dragado: WWW_Post.XYZ Archivo Linea: Max lado Tin: 25 Volumen: Philadelphia/Slope Prof Canal/ Sobreprofundidad: 44’ / 1’ Sobreprofundidad: No-Contorno Total Pay Removed to Project Depth: ,069cy Total Pay Removed in Overdepth: ,007 Total Pay Removed: ,077 Total Removed: ,139 Total Remaining Above Project Depth: ,767 Total Overdredged Material: ,062 Total Infill: Nota: Los datos de Pre-Dragado siempre van en el “Input File” (Archivo Entrada) y los de Post Dragado siempre en “Additional Files” (Archivos adicionales).

48 Reporte Pre versus Post
Material Removido Sobre el Diseño Talud Izq : Centro Izq : Centro Derecha : Talud Derecha Sobreprofundidad Permitida Talud Izq : Centro Izq : Centro Derecha : Talud Derecha Material Relleno Sobre el Diseño Talud Izq : Centro Izq : Centro Derecha : Talud Derecha Sobreprofundidad Permitida Talud Izq : Centro Izq : Centro Derecha : Talud Derecha Material Remanente Sobre el Diseño Talud Izq : Centro Izq : Centro Derecha : Talud Derecha Sobreprofundidad Permitida Talud Izq : Centro Izq : Centro Derecha : Talud Derecha Resumen Material

49 Curso Volumenes HYPACK
TIN A CHN

50 Archivos CHN Hecho en ADVANCED CHANNEL DESIGN
Archivos CHN nos permiten calcular volumenes para planes de dragadocomplejos. Un archivo CHN es una coleccion de puntos X-Y-Z (nodos) que estan conectados en una ‘cara’ plana. TIN MODEL puede calcular la cantidad de material sobre y debajo de cada ‘cara’.

51 Reglas para hacer Caras
Z = 10 Z = 10 Bien! Z = 14 3 2 Z = 10 Bien! Mal Z = 10 Z = 10 2 3 Bien! 1 1 Nodos deben conectarse en la direccion contraria a las manecillas del reloj. Z = 14 Z = 10 Prueba de la Flecha Z = 10 Z = 10 Mal Mal Bien! Z = 14 Z = 10 Nodos deben conectarse en la direccion contraria a las manecillas del reloj. No caras no planas TRIANULOS SON SIEMPRE PLANOS

52 Haciendo un Archivo CHN Sencillo
Inicie ADVANCED CHANNEL DESIGN Click ‘File – New’ Click ‘Window - Nodes’ Click ‘Nodes – Add Nodes’ Importe el archivo YYY.XYZ. Click ‘Nodes – Save’ Click ‘Nodes – Exit’ Click ‘Window - Faces’ Cree caras como se muestra. Click ‘Faces – Check Faces’ Repare cualquier cara mala. Click ‘Faces – Save Click ‘Faces – Exit Click ‘File - Save As’ Salve como ‘YYY1 Mine.CHN’

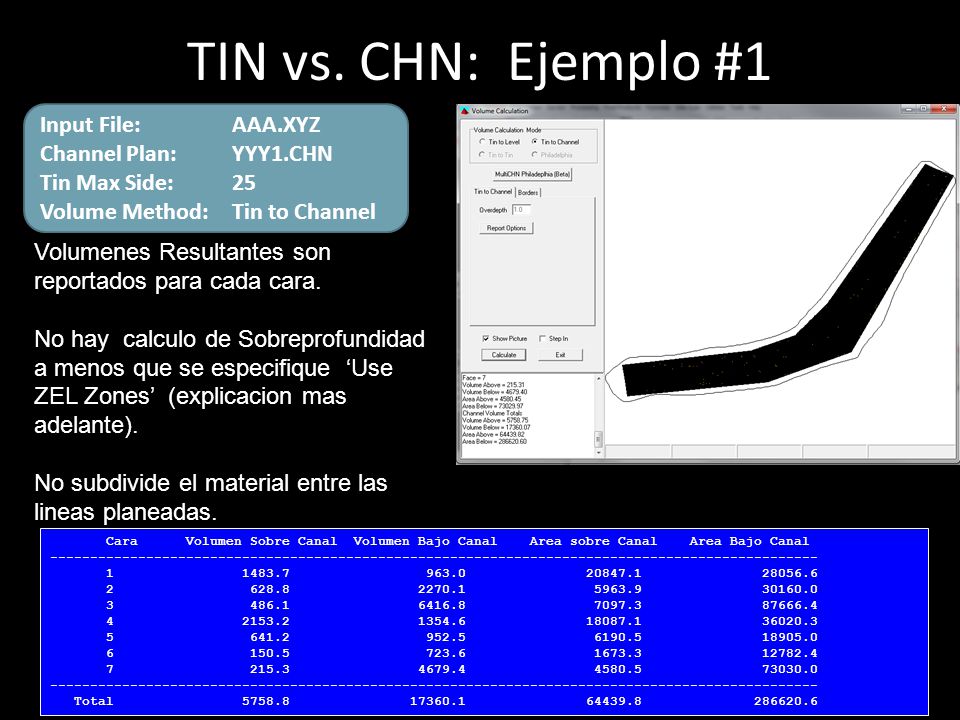

53 TIN vs. CHN: Ejemplo #1 Input File: AAA.XYZ Channel Plan: YYY1.CHN
Tin Max Side: 25 Volume Method: Tin to Channel Volumenes Resultantes son reportados para cada cara. No hay calculo de Sobreprofundidad a menos que se especifique ‘Use ZEL Zones’ (explicacion mas adelante). No subdivide el material entre las lineas planeadas. Cara Volumen Sobre Canal Volumen Bajo Canal Area sobre Canal Area Bajo Canal Total

54 Agregando base de talud en ACD ACD = ADVANCED CHANNEL DESIGN
El item ‘Add Toes’ (menu Faces) es una rapida y precisa forma de agregar taludes laterales. Crea taludes laterales a la derecha de la polilinea.

55 TIN vs CHN: Ejemplo #2 Programa: ACD Archivo Entrada: YYY1.CHN
Agregar base talud (1): ; 3:1; To 0.0 Level Agregar base talud(2): ; 3:1; To 0.0 Level Agregar base talud(3): 13-4; 3:1; To 0.0 Level Agregar Caras: 18_-13-9; 19_ 14_ 4 (Numeros pueden variar) Archivo Salida: Salvar Como: YYY2_Mine.CHN Programa: TIN MODEL Archivo Entrada: AAA.XYZ Plan Canal: YYY2_Mine.CHN Lado Max Tin: 25 Metodo Volumen: Tin a Canal Volumen Sobre el Canal = 28,262y3

56 Listado Zona Borde Agrupando Poligonos en Zonas separadas de Reporte
Dentro de ACD: Agregue sus zonas. Asigne poligonos a zonas diferentes. Salvar su archivo CHN. La informacion Zona es salvada como parte del archivo CHN. Dentro de TIN MODEL Entre su *.CHN como el Archivo de Canal. Entre un archivo de lineas planeadas (*.LNW) que se extienda a traves del archivo CHN. Este metodo ignora cualquier informacion de templetes en el archivo *.LNW. TIN MODEL genera un reporte que subdivide el material entre pares de lineas planeadas para cada zona.

57 TIN vs CHN: Ejemplo #3 Programa: ACD Canal Planeado: YYY2.CHN
Crear Zonas: Talud Izq Centro Canal Talud Derecho Zona Final Asigne Poligonos a Zonas como se muestra. Salvar Como: YYY3_Mine.CHN Programa: TIN MODEL Archivo Entrada: AAA.XYZ Canal Planeado: YYY3_Mine.CHN Max Lado Tin: 25 Metodo Volumen: Tin a Canal Sobreprofundidad: 1 Use Zonas Canal Zones = On Muestre tanto Valores de Sobreprofundidad Contorno y No-Contorno

58 TIN a CHN: Eemplo #3 (con’t.)
Line to Volume Above Design Volume in Overdepth Contour Volume LeftToe CenterChannel RightToe EndZone Total: Line to Zone Volume Above Design Volume in Overdepth Contour Volume LeftToe CenterChannel RightToe EndZone Total: All Lines Volume Above Design Volume in Overdepth Contour Volume LeftToe CenterChannel RightToe EndZone Total:

59 VOLUMENES EN CANALES MULTIPLES
Curso Volumenes HYPACK VOLUMENES EN CANALES MULTIPLES

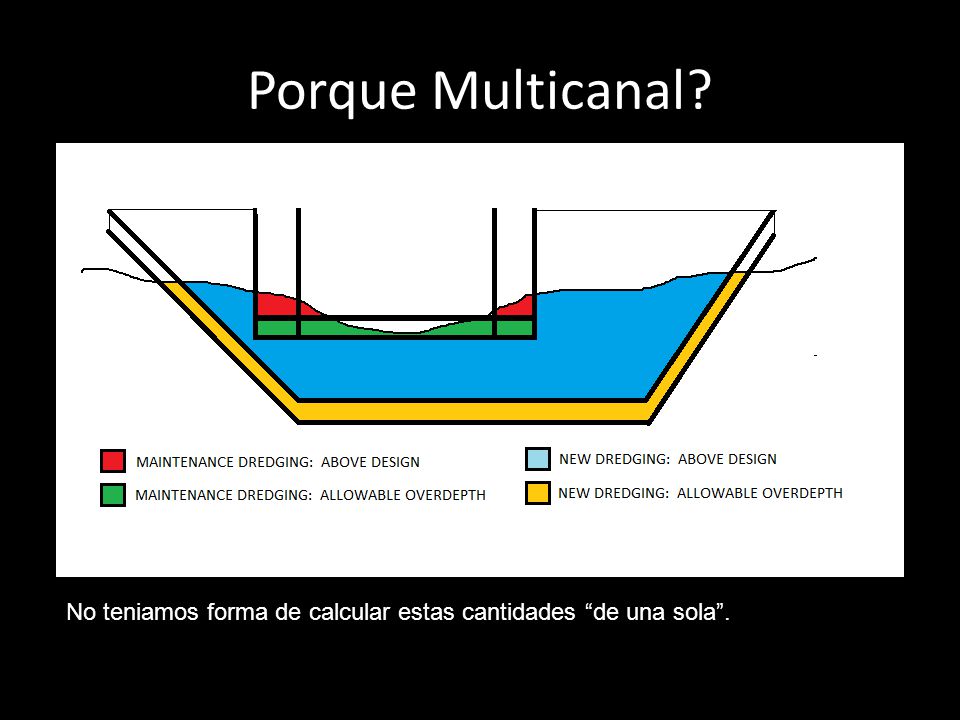

60 Porque Multicanal? No teniamos forma de calcular estas cantidades “de una sola”.

61 El Proceso Calcule material sobre el CHN#1 = V1
Dragado de Mantenimiento: Sobre el Diseño = V1 Sobreprof permitida= V2 – V1 Nuevo Dragado: Sobre el Diseño = V3 – V2 Sobreprof Permitida = V4 – V3

62 Definiciones de Superficies de Diseño Usando Archivos CHN
Lineas Planeadas (*.LNW) creadas en CHANNEL DESIGN con compensacion de Sobreprofundidad define superficies 1 y 2. Lineas Planeadas (*.LNW) creadas en CHANNEL DESIGN con compensacion de Sobreprofundidad definen superficies 3 y 4. El usuario puede ajustar la profundidad del cnaal y definir ‘Talud’ o ‘Caja’ para cada par de secciones.

63 Ejemplo Volumen MultiCHN
Programa: TIN MODEL Archivo Entrada: ZZZ_Pre.XYZ Archivo Adicional: ZZZ_Post.XYZ Max lado Tin: 250. Metodo Volumen: MultiCHN Canal 1: ZZZ1.CHN Canal 2: ZZZ2.CHN Canal 3: ZZZ3.CHN Canal 4: ZZZ4.CHN Linea Central: ZZZ_Center.LNW Secciones: ZZZ_Sections.LNW

64 Reporte MultiCHN Pre versus Post
Material Grueso Removido Material Grueso Removido Acumulado Izq del Centro: Derecha del Centro: Total Izq del Centro: Derecha del Centro: Total Relleno Relleno Acumulado Izq del Centro: Derecha del Centro: Total Izq del Centro: Derecha del Centro: Total Material Neto Removido Material Neto Removido Acumulado Izq del Centro: Derecha del Centro: Total Izq del Centro: Derecha del Centro: Total Material Sobredragado Material Sobredragado Acumulado Izq del Centro: Derecha del Centro: Total Izq del Centro: Derecha del Centro: Total Resumen Material

65 Resumen Reporte CHANNEL Gross Infill Net Maintenance Dredging:
HYPACK TIN MODEL VOLUMES: 4 CHN METHOD CHANNEL 1: C:\HYPACK 2010\Projects\VOLUME CLASS\ZZZ1.chn CHANNEL 2: C:\HYPACK 2010\Projects\VOLUME CLASS\ZZZ2.chn CHANNEL 3: C:\HYPACK 2010\Projects\VOLUME CLASS\ZZZ3.chn CHANNEL 4: C:\HYPACK 2010\Projects\VOLUME CLASS\ZZZ4.chn DATAFILE(S): C:\HYPACK 2010\Projects\VOLUME CLASS\Sort\ZZZ_Pre.xyz C:\HYPACK 2010\Projects\VOLUME CLASS\Sort\ZZZ Post.xyz Volume unit: Cubic Yard DATE OF COMPUTATION: 6/24/2010 GROSS VOLUMES ACCUMULATED GROSS VOLUMES SECTION Left of Center Right of Center Total Left of Center Right of Center Total 1 to 2 Maintenance Dredging: Above Design Allowable Overdepth New Dredging: Above Design Allowable Overdepth Resumen Reporte SUMMARY CHANNEL Gross Infill Net Maintenance Dredging: Above Design Allowable Overdepth New Dredging: Above Design Allowable Overdepth Totals: Overdredged: Total Removed:

66 Curso Volumenes HYPACK
VOLUMENES TIN A TIN

67 TIN A TIN Calcula la diferencia de volumen entre dos superficies TIN sin ningun Canal de referencia. Tiene el mismo resultado que crear un archivo diferencia entre dos levantamientos y luego ejecutar TIN A NIVEL en el nivel 0.0!

68 TIN A TIN: Ejemplo Practico
Programa: TIN MODEL Archivo Entrada: XXX_Pre.XYZ Archivo Adicional: XXX_Post.XYZ Max lado Tin: 25. Metodo Volumen: TIN a TIN Unidad de Volumen: Yarda cubica TIN vs TIN Volumen Totales Archivo TIN1: C:\HYPACK 2010\Projects\VOLUME CLASS\Sort\XXX_Pre.xyz Archivo TIN2: C:\HYPACK 2010\Projects\VOLUME CLASS\Sort\XXX_Post.xyz Volumen Tin1 Sobre Tin2 = Area Tin1 Sobre Tin2 = Volume Tin1 Bajo Tin2 = Area Tin1 Bajo Tin2 = Resultados de hacer un archivo DIFF.XYZ y luego ejecutar TIN A NIVEL en el nivel 0.0: Volumen Sobre = 14,892 Volume Bajo = ,958 Ganancia Neta = ,934cy Volumen TIN1 Sobre TIN2 = Material Removido Volumen TIN1 Bajo TIN2 = Material Agregado Este calculo solo ocurre donde los dos modelos traslapan.

69 Curso Volumenes HYPACK
INTERSECTOR

70 INTERSECTOR INTERSECTOR:
El Cliente nos da un plano DXF del proyecto, compuesto por Polillineas 3D. Podemos usar LINE EDITOR para crear un archivo LNW que cubra el area (no templetes) INTERSECTOR: Automaticamente crea un punto de templete en cada interseccion de la linea planeada y la Polilinea 3D. Puede guardar un archivo LNW con la informacion del templete creado. Puede tambien hacer archivos templetes TPL.

71 INTERSECTOR Entradas y Salidas
Archivo LNW con Templetes INTERSECTOR 3D DXF o Archivo CHN Archivos Templete (TPL) Archivo de lineas Planeadas XYZ File at Intersections INTERSECTOR puede crear archivos de Linea Planeados que tengan un numero diferente de puntos de templete en lineas adyacentes. El metodo END AREA NO SEGMENTOS de CSV es la mejor rutina para calular estos volumenes, puesto que otros metodos en CSV no calculan con diferentes numeros de puntos en el templete.

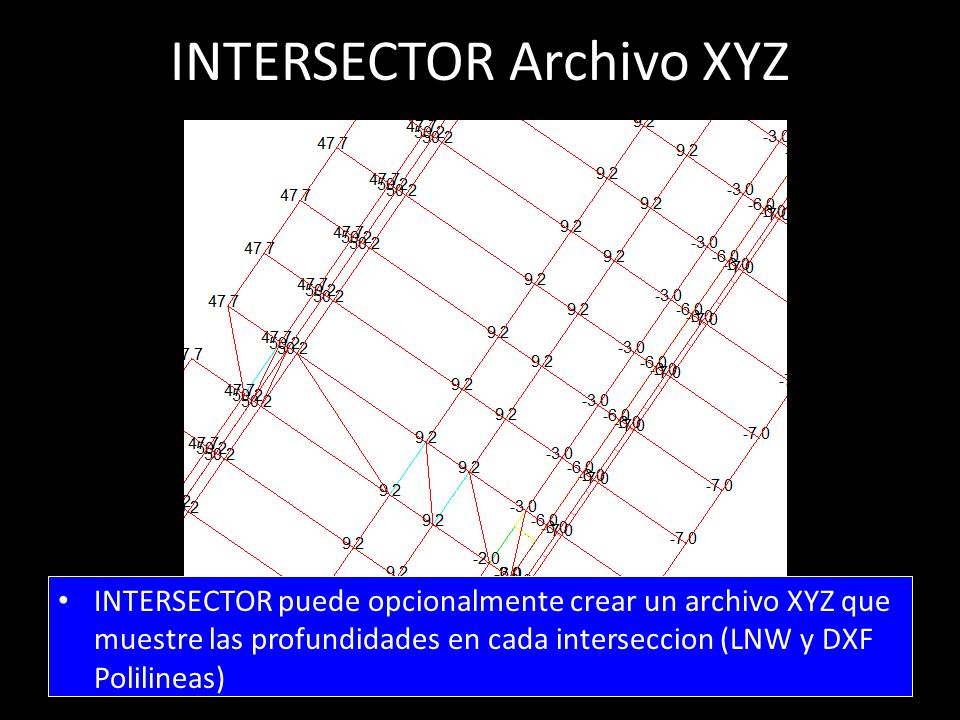

72 INTERSECTOR Archivo XYZ
INTERSECTOR puede opcionalmente crear un archivo XYZ que muestre las profundidades en cada interseccion (LNW y DXF Polilineas)

73 Use INTERSECTOR para crear lineas planeadas con templetes (BCD_A.LNW)
Ejemplo INTERSECTOR Archivo 3D DXF: BCD.DXF Lineas Planeadas: BCD.LNW Datos Levantamiento: BCD.XYZ Use INTERSECTOR para crear lineas planeadas con templetes (BCD_A.LNW) TIN MODEL? CSV? No hay forma de convertir DXF a CHN, por tanto TIN a CANAL no sirve. El metodo Filadelfia en TIN MODEL requiere el mismo numero de puntos del templete (5), por eso tampoco se puede usar. El “End Area No Segmentos” calculara volumenes para secciones que tengan diferente numero de puntos de templete! Cortemos secciones en TIN MODEL y veamos si podemos calcular volumenes en CSV. TIN MODEL

74 INTERSECTOR Ejemplo: Prep.
Programa: INTERSECTOR DXF/CHN: BCD.DXF Entrada LNW: BCD.LNW Salida LNW: BCD_A.LNW Programa: TIN MODEL MAX LADO TIN: 50 Exportar: Formato Datos All Formato All Ext.: *.BCD Exportar Log: BCD.LOG

75 INTERSECTOR Ejemplo: CSV
V V2 Section Area Vol Accum Vol Area Vol Accum Vol __________________________________________________________________________________________________ CSV Surveys Tab Section 1 5 Template Points Seccion 28 7 puntos de Templete

76 Curso Volumenes HYPACK
DISEÑO CANALES

77 DISEÑO CANALES A Al entrar la geometria de su canal, CHANNEL DESIGN (CD) generara lineas planeadas que tienen los diseños de secciones transversales dentro de cada linea.

78 DISEÑO CANALES Que se necesita
Puntos Linea Central X – Y – Z - Encadenamiento Puntos inicio talud Izq X – Y – Z – talud lateral General Tope del Banco (L/R) Valor-Z Distancia Extension (L/R) mas alla TOB Espaciamiento entre lineas Planeadas Esquema de numeracion Esquinas inteligentes (S/N) Puntos inicio talud Derecho X – Y – Z – Side Slope Puntos Cuenca de giro Izquierda X – Y – Z – talud lateral Puntos Cuenca de giro Derecha X – Y – Z – talud lateral Guardado: Archivo lineas Planeadas (*.LNW) Archivo Plano Canal (*.PLN)

79 CD: Ejemplo #1 Puntos Linea Central Puntos inicio talud Izq
1000X Y 25Z CH=0 1000X Y 25Z CH=1000 2000X Y 25Z CH= 2000X Y 25Z CH= Puntos inicio talud Izq 850X 1000Y SS = 3.0 850X Y 1850X Y 1850X 4000Y Puntos inicio talud Derecho 1150X 1000Y SS = 3.0 1150X Y 2150X Y 2150X 4000Y Sin activar las Esquinas Inteligentes, todas las lineas son perpendiculares a la linea Central. Lineas Planeadas que intersectan no son buenas cuando se calculan volumenes. General TOB(L/R) = 0.0 Extension (L/R) = 0.0 Espaciamiento = 50 Formato Nombre = 00+00 Esquinas Inteligentes = NO

80 CD: Ejemplo #1A Puntos linea Central Puntos inicio talud Izq
1000X Y 25Z CH=00+00 1000X Y 25Z 2000X Y 25Z 2000X Y 25Z Puntos inicio talud Izq 850X 1000Y SS = 3.0 850X Y 1850X Y 1850X 4000Y Puntos inicio talud Derecho 1150X 1000Y SS = 3.0 1150X Y 2150X Y 2150X 4000Y Con Esquinas Inteligentes activado, las lineas que intersectarian ahora estan proporcionadas alrededor del punto de giro. General TOB(L/R) = 0.0 Extension (L/R) = 0.0 Espaciamiento = 50 Formato Nombre = 00+00 Esquinas Inteligentes = YES

81 CD: Ejemplo #1B Puntos Linea Central Puntos Inicio Talud Izq
1000X Y 25Z CH=00+00 1000X Y 25Z 2000X Y 25Z 2000X Y 25Z Puntos Inicio Talud Izq 850X 1000Y SS = 3.0 850X Y 1850X Y 1850X 4000Y Puntos Inicio Talud Derecho 1150X 1000Y SS = 3.0 1150X Y 2150X Y 2150X 4000Y Puede determinar a que nivel de Z terminar cada tope del Banco (Izq/Derecha). Puede tener niveles diferentes en la Izquierda y en la Derecha. General TOB(L/R) = -5.0/0.0 Extension (L/R) = 0.0 Espaciamiento = 50 Formato Nombre = 00+00 Esquinas Inteligentes = Yes

82 CD: Ejemplo #1C Puntos Linea Central Puntos Inicio Talud Izq
1000X Y 25Z CH=00+00 1000X Y 25Z 2000X Y 25Z 2000X Y 25Z Puntos Inicio Talud Izq 850X 1000Y SS = 3.0 850X Y 1850X Y 1850X 4000Y Puntos Inicio Talud Derecho 1150X 1000Y SS = 3.0 1150X Y 2150X Y 2150X 4000Y La distancia de extension (Izq/Derecha) crea un area extendida plana hacia afuera del punto de tope del Banco. Su objetivo es dar al piloto mas tiempo para ajustarse a la linea planeada. La mayoria de la gente no le gusta y no la usa. General TOB(L/R) = -5.0/0.0 Extension (L/R) = 50.0/50.0 Espaciamiento = 50 Formato Nombre = 00+00 Esquinas Inteligentes = Yes

83 Chainges in ChainageCD: Example #1D
Puntos Linea Central 1000X Y 25Z CH=0 1000X Y 25Z CH=2000 2000X Y 25Z CH= 2000X Y 25Z CH= Puntos Inicio Talud Izq 850X 1000Y SS = 3.0 850X Y 1850X Y 1850X 4000Y Puntos Inicio Talud Derecho 1150X 1000Y SS = 3.0 1150X Y 2150X Y 2150X 4000Y El Encadenamiento al 2do punto debe ser 1000, pero lo hemos forzado a 2000. CD hace una linea y otra en la misma ubicacion. Puede escribirlas ambas (y confundir su tripulacion) o elegir eliminar una de ellas. No tendra ningun efecto en su calculo de volumen. General TOB(L/R) = 0.0 Extension (L/R) = 0.0 Espaciamiento = 50 Formato Nombre = 00+00 Esquinas Inteligentes = No

84 Cambios en la Profundidad del Canal
Necesita crear puntos de linea central, inicio de talud izquierdo y derechoen cada ubicacion donde la profundidad de su canal cambia. Para obtener el mejor resultado, debe tambien generar una linea planeada en cada punto de la linea central.

85 Cambios en la Profundidad del Canal: Ejemplo #1E
Puntos Linea Central 1000X Y 25Z Encadenam=0 1000X Y 25Z 1000X Y 20Z 1000X Y 20Z 2000X Y 20Z 2000X Y 20Z Puntos inicio talud izq 850X 1000Y SS = 3.0 850X 1470Y 850X 1480Y 850X Y 1850X Y 1850X 4000Y Puntos inicio talud Derecho 1150X 1000Y SS = 3.0 1150X 1470Y 1150X 1480Y 1150X Y 2150X Y 2150X 4000Y General TOB(L/R) = -5.0/0.0 Extension (L/R) = 50.0/50.0 Espaciamiento = 50 Formato Nombre = 00+00 Haga perfil en cada Esquina = Yes Esquinas Inteligentes = Yes

86 CD: Ejemplo #1F Programa: CHANNEL DESIGN Entrada PLN: CDE.PLN
Exportar: CDE.LNW Tope Banco (L/R): -5. / -5. Extension (L/R): 100. / 100. Espaciamiento: 100. Formato Nombre: 0+000 Hacer perfil en cada Esquina = Si Esquinas Inteligentes: Si Felicitaciones! Hizo 5,150 lineas en 1 minuto. 1,342 millas de levantamiento por hacer…..

87 Cuenca de giro Una Cuenca de giro es un area al lado del canal QUE ESTA A UNA PROFUNDIDAD DIFERENTE que la del canal principal. Las cuencas de giro deben iniciar y finalizar en puntos que estan incluidos en los listados de inicio de talud izquierdo o derecho.

88 Ejemplo #1-G Agregar una Cuenca de giro
Archivo PLN de Inicio: DEF.PLN Tarea: Agregar cuenca de giro (lzquierda) Salvar archivo PLN a: DEF TB.PLN Generar Lineas: DEF TB.LNW Espaciamiento: 50m TOB: 0 Left / 0 Right Extensiones: 0 Left / 0 Right Esquinas Inteligentes: ON Cuenca de giro Izq= 20’ 850x 1700y 385x 2235y 580x 2680y 1390x 2600y Talud de Transition 1:1 Pistas: Paso1: Insertpuntos de finalizacion en su listado de inicio talud Izquierda. Paso 2: Sgregar los puntos a un listado de Cuenca Izquierda. Paso 3: Generar sus lineas Planeadas. Paso 4: Salvar sus datos.

89 Ejemplo #1-G Como deberia verse….
1:3 Talud lateral en los costados Izquierdo y Derecho Cuenca de Giro 1:1 Talud lateral en Transicion a la Cuenca de Giro
