1 DIRECCIONAMIENTO IP Una dirección IP es un número de 32 bits, que identifica de manera lógica y jerárquica a cada dispositivo dentro de una red con protocolo IP (Internet Protocol), que corresponde al nivel de red (modelo TCP/IP) o nivel 3. (Red, en el modelo de referencia OSI). Dicho número no se ha de confundir con la dirección MAC que es un número hexadecimal fijo que es asignado a la tarjeta o dispositivo de red por el fabricante, mientras que la dirección IP se puede cambiar. Las direcciones MAC, operan en la capa 2 del Modelo OSI Una dirección IP está formada por 4 números de 8 bits (para un total de combinaciones de direcciones IP posibles).

2 DIRECCIONAMIENTO IP Una maquina puede tener múltiples interfaces, teniendo una dirección IP por cada una de ellas, las interfaces son por lo general conexiones físicas distintas, pero también pueden ser conexiones lógicas compartiendo una misma interfaz.

3 ESTRUCTURA DE UNA DIRECCION IP
Las direcciones IP son secuencias de 32 bits (ceros y unos) de longitud. Éstas están divididas en cuatro octetos de (8 bits) cada uno. Conocido como sistema binario En general las direcciones IP están escritas en forma de cuatro números decimales separadas por punto. Ejemplo: (formato decimal punteado) 8 bits 32 bits 1 octeto octetos octetos 4 octetos Sistema Binario

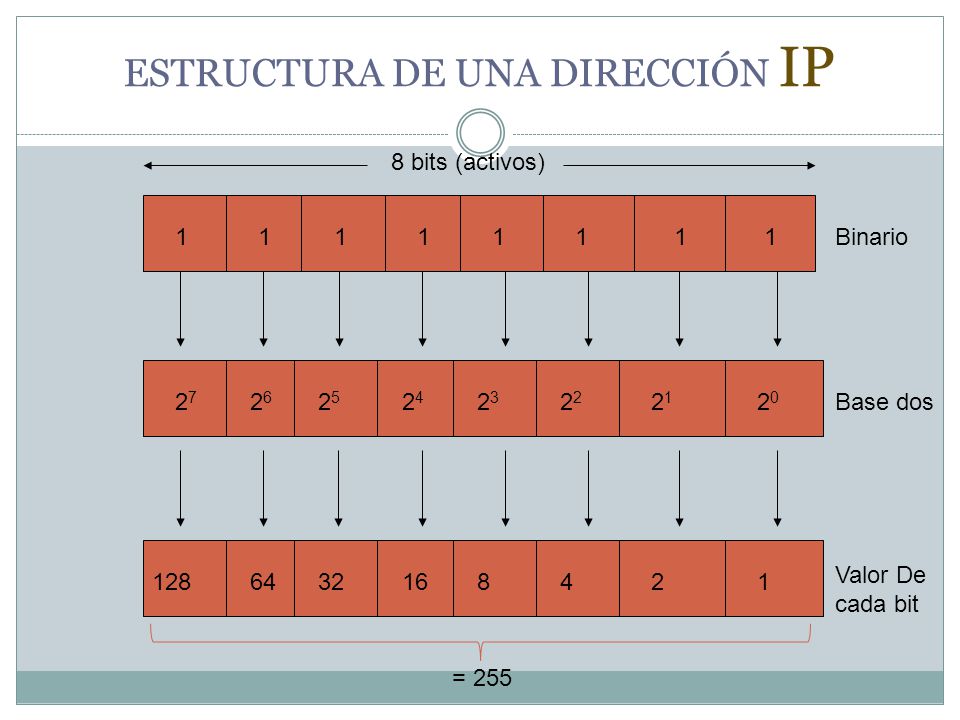

4 ESTRUCTURA DE UNA DIRECCIÓN IP
8 bits (activos) 1 1 1 1 1 1 1 1 Binario 255 valores decimales 27 26 25 24 23 22 21 20 Base dos 128 64 32 16 8 4 2 1 Valor De cada bit = 255

5 ESTRUCTURA DE UNA DIRECCION IP
Una dirección IP puede ser escrita en varias formas: Binaria, decimal y hexadecimal. Código binario 1 1+2 3 1+2+4 7 15 31 63 127 255 Valor de Bit Valor Decimal

6 ESTRUCTURA DE UNA DIRECCIÓN IP
Una dirección IP consta de dos partes. La primera parte identifica la dirección de la red donde se conecta el sistema, llamada identificador de red Net Id, ésta representa el número de máquinas que pueden comunicarse entre ellas a través de la capa de enlace del modelo OSI. La segunda parte de la dirección IP, la parte del host, identifica qué máquina en particular de la red, llamada identificador de máquina Host Id representa el número de la máquina dentro de la red. La dirección IP identifica la máquina de forma única en toda la red.

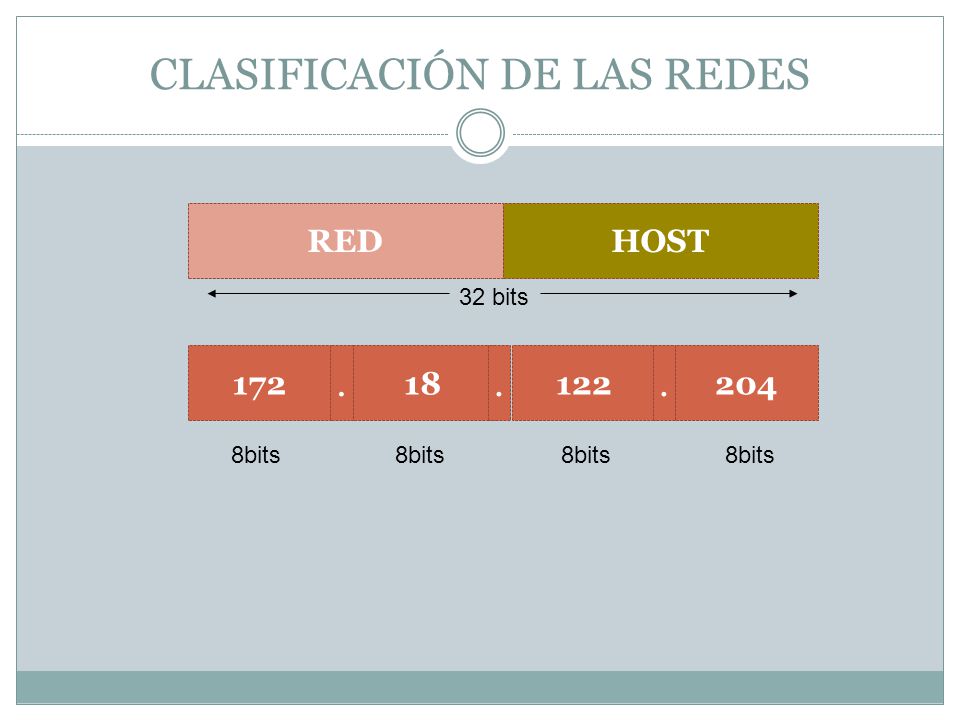

7 CLASIFICACIÓN DE LAS REDES
HOST 32 bits 172 . 18 . 122 . 204 8bits 8bits 8bits 8bits

8 CLASES DE DIRECCION IP Las direcciones IP se dividen en clases, para ayudar a clasificarlas y para definir las redes por tamaño: grande, medianas o pequeñas. Las direcciones clase A, se asignan a las redes de mayor tamaño (wan), Las direcciones de clase B (Man), se asignan a las redes de tamaño mediano. Las de clase C para redes pequeñas (Lan),

9 CLASIFICACIÓN DE LAS REDES
Clase de dirección Intervalo Cantidad de Redes Mascara por defecto Cantidad de Host por red A 1-126 126 B 16.384 65.535 C 254 D (experimental) NA E (experimental) El intervalo de direcciones 127.x.x.x está reservada como dirección loopback (representa al propio dispositivo independientemente de la dirección IP que se le haya asignado, sirve para diagnóstico de conectividad y validez del protocolos) Las redes de Clase D, E se utiliza para procesos experimentales. Se usan para el tráfico multicast (es un mensaje que se envía simultáneamente a un grupo de nodos específicos en una red).

10 CLASIFICACIÓN DE LAS REDES

11 CLASIFICACIÓN DE LAS REDES
24 Bits 8bits Clase A RED HOST 16 Bits 8bits Clase B RED HOST 8 Bits 8bits Clase C RED HOST

12 DIRECCIONES IP RESERVADAS
Algunas direcciones de red se reservan para propósitos especiales y son dos de estas direcciones. La primera se denomina encaminamiento por defecto, y la segunda es la dirección loopback (representa al propio dispositivo independientemente de la dirección IP que se le haya asignado) . El encaminamiento por defecto tiene que ver con el camino por el que el IP encamina los datagramas

13 DIRECCIONES IP RESERVADAS
La red está reservada para el tráfico local IP del puesto. Normalmente, la dirección se asignará a una interfaz especial del puesto, la interfaz loopback, que actúa como un circuito cerrado. es llamada brodcast

14 Otras direcciones privadas
a la a la a la

15 Qué es una mascara de subred
La máscara de subred se utiliza para dividir grandes redes en redes menores, facilitando la administración y reduciendo el tráfico inútil, de tal manera que será la misma para los computadores de una misma subred. La máscara de subred sirve para establecer el número de equipos que como máximo se conectan a la red La máscara de subred es un numérico de 32 bits, que forma parte de la dirección IP (Dirección de una computadora usada en internet) de los computadores. Tienen el mismo formato que la dirección IP, pero afecta sólo a un segmento particular de la red. Las Máscara de subred están formadas por grupos de bits consecutivos de todo unos (1) para identificar la parte de Id. de red y todo ceros (0) para identificar la parte de Id. de host en una dirección IP.

16 Máscaras de red En la configuración TCP/IP, los PCs deben tener una IP y una máscara de red. La máscara de red determina el rango de la red, es decir, el número de direcciones de la red. Dada una IP y una máscara, podemos averiguar: el rango de la red, la primera dirección IP que corresponde con la dirección de red, última dirección IP que corresponde con la dirección de difusión o dirección broadcast y el número de IPs del rango.

17 EJEMPLO DE MASCARA DE SUBRED
Como ejemplo, para un IP de clase B, le corresponde una máscara de subred por defecto y para una IP de clase C como la , tendrá por defecto la máscara

18 QUÉ ES LA ICANN ICANN: Corporación de Internet para la Asignación de Nombres y Números (Internet Corporation for Assigned Names and Numbers -). Es una Organización sin fines de lucro creada el 18 de septiembre de 1998 por una amplia coalición de las comunidades de Internet, de negocios, técnicas, académicas y de usuarios. para encargarse de algunas tareas que realizaba la IANA Autoridad de Asignación de Números en Internet (Internet Assigned Number Authority). Antiguo registro central de protocolos, puertos, números de protocolos y códigos de Internet. La ICANN es manejada por el Departamento de Comercio de EE.UU., no permitiendo a ningún organismo o empresa manejar dichas tareas. Éstas tareas incluyen la gestión de la asignación de nombres de dominios de primer nivel y direcciones IP

19 Términos Multidifusión (inglés multicast) es el envío de la información en una red a múltiples destinos simultáneamente, usando la estrategia más eficiente para el envío de los mensajes sobre cada enlace de la red sólo una vez y creando copias cuando los enlaces en los destinos se dividen Multicast consiste en la entrega de paquetes a través de una red a varios destinos de forma simultánea evitando al máximo el duplicar los paquetes Broadcast: transmisión de un paquete que será recibido por todos los dispositivos en una red los envíos a todos los nodos en una red se denominan difusión amplia (inglés broadcast)
