1 Practico PIC Programa Sumador

2 PIC16X84 El sumador del PIC es capaz de sumar dos datos de 8 bits cada uno. Dicho sumador tiene un registro, llamado W (de trabajo), en donde aloja uno de los sumandos.  El otro sumando debemos decir lo que vale (literal) o en qué posición de la memoria de datos está. El resultado de la suma puede ir a ocupar el registro W. Como los dos sumandos son de 8 bits cabe la posibilidad de que exista acarreo al sumar los dos bits de más peso y el resultado tenga 9 bits. Para resolver tal circunstancia existe un flip-flop FC, señalizador de acarreo, que se pone automáticamente a 1 cuando sucede este acontecimiento.

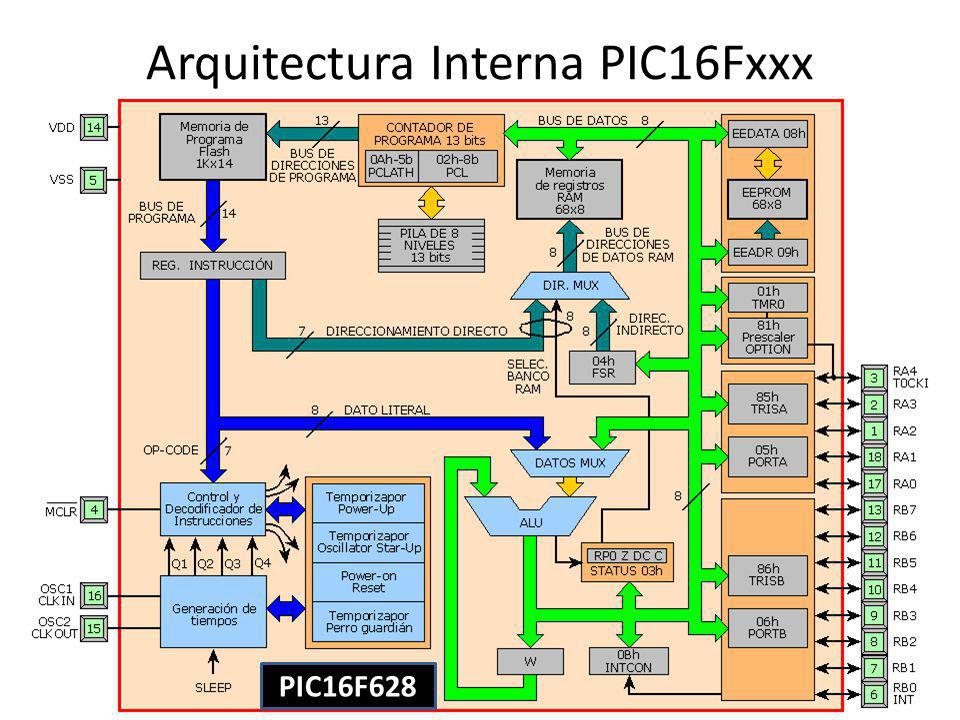

3 Arquitectura Interna PIC16Fxxx

4

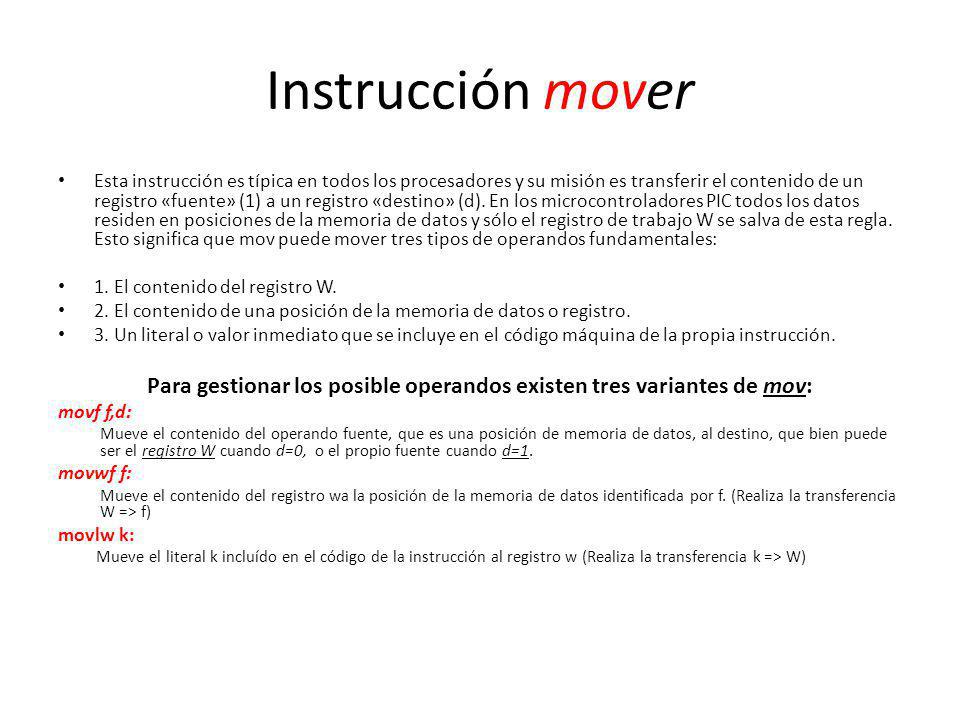

5 Para gestionar los posible operandos existen tres variantes de mov:
Instrucción mover Esta instrucción es típica en todos los procesadores y su misión es transferir el contenido de un registro «fuente» (1) a un registro «destino» (d). En los microcontroladores PIC todos los datos residen en posiciones de la memoria de datos y sólo el registro de trabajo W se salva de esta regla. Esto significa que mov puede mover tres tipos de operandos fundamentales: 1. El contenido del registro W. 2. El contenido de una posición de la memoria de datos o registro. 3. Un literal o valor inmediato que se incluye en el código máquina de la propia instrucción. Para gestionar los posible operandos existen tres variantes de mov: movf f,d: Mueve el contenido del operando fuente, que es una posición de memoria de datos, al destino, que bien puede ser el registro W cuando d=0, o el propio fuente cuando d=1. movwf f:   Mueve el contenido del registro wa la posición de la memoria de datos identificada por f. (Realiza la transferencia W => f) movlw k: Mueve el literal k incluído en el código de la instrucción al registro w (Realiza la transferencia k => W)

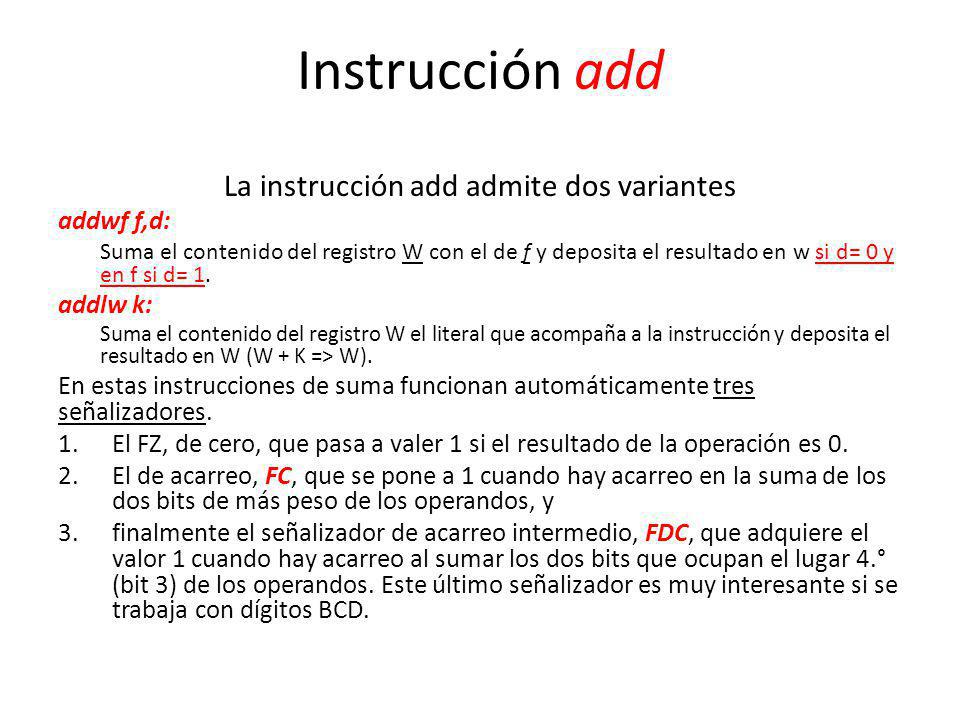

6 La instrucción add admite dos variantes
addwf f,d: Suma el contenido del registro W con el de f y deposita el resultado en w si d= 0 y en f si d= 1. addlw k:   Suma el contenido del registro W el literal que acompaña a la instrucción y deposita el resultado en W (W + K => W). En estas instrucciones de suma funcionan automáticamente tres señalizadores. El FZ, de cero, que pasa a valer 1 si el resultado de la operación es 0. El de acarreo, FC, que se pone a 1 cuando hay acarreo en la suma de los dos bits de más peso de los operandos, y finalmente el señalizador de acarreo intermedio, FDC, que adquiere el valor 1 cuando hay acarreo al sumar los dos bits que ocupan el lugar 4.° (bit 3) de los operandos. Este último señalizador es muy interesante si se trabaja con dígitos BCD.

7

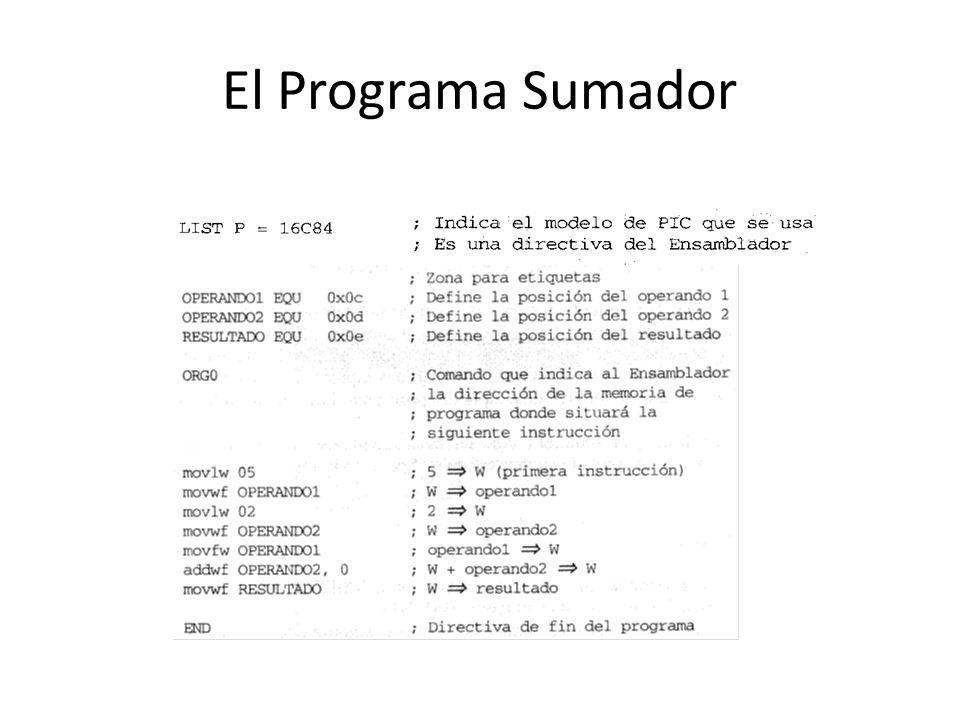

8 El Programa Sumador

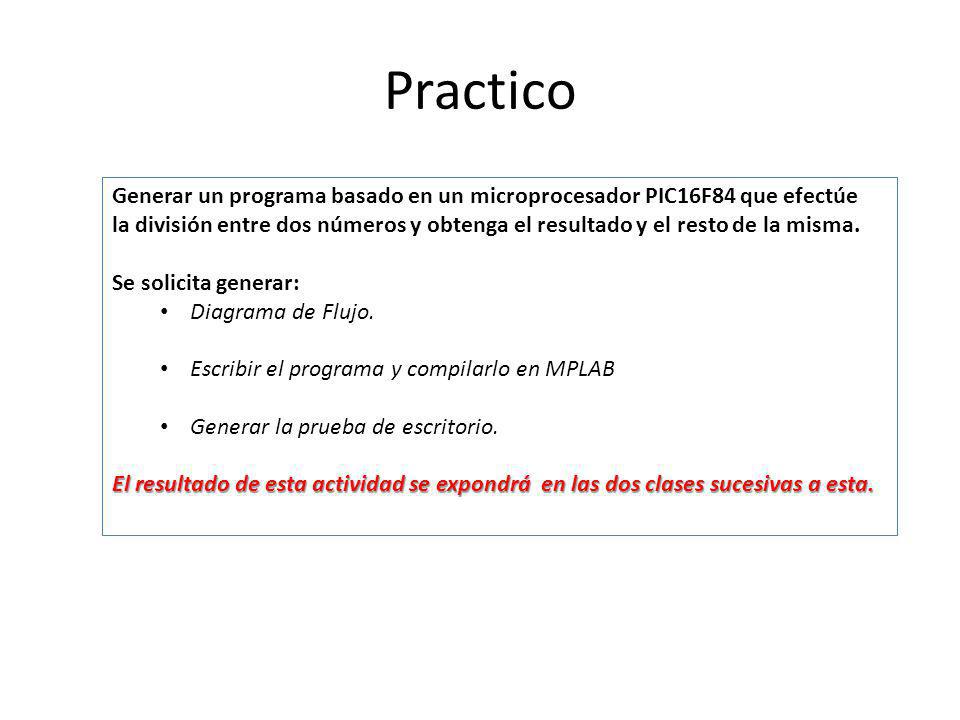

9 Practico Generar un programa basado en un microprocesador PIC16F84 que efectúe la división entre dos números y obtenga el resultado y el resto de la misma. Se solicita generar: Diagrama de Flujo. Escribir el programa y compilarlo en MPLAB Generar la prueba de escritorio. El resultado de esta actividad se expondrá en las dos clases sucesivas a esta.
