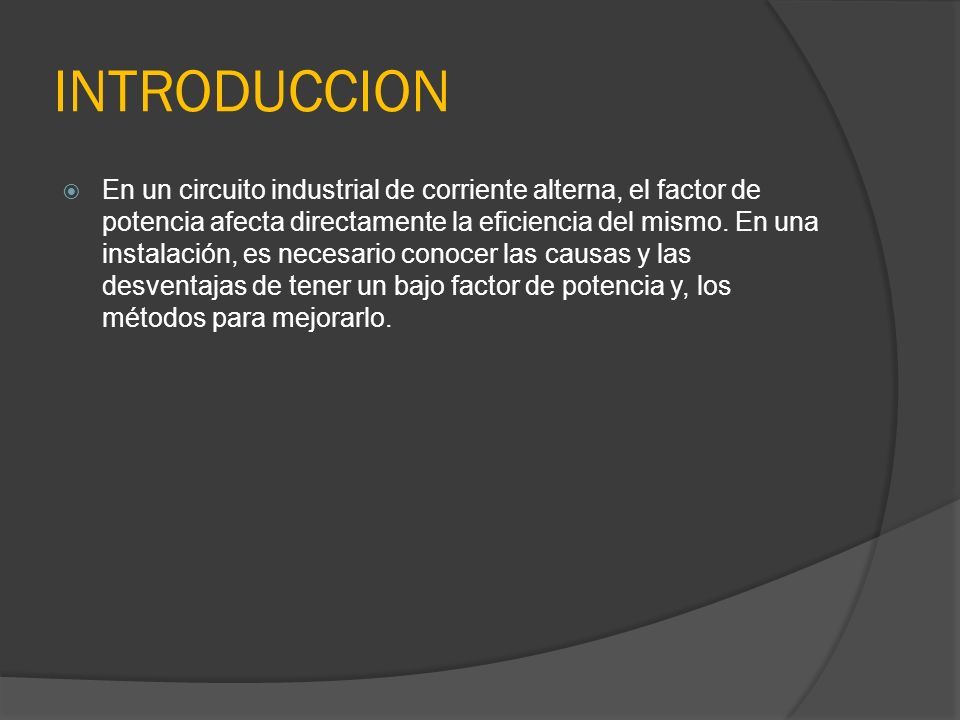

1 INTRODUCCION  En un circuito industrial de corriente alterna, el factor de potencia afecta directamente la eficiencia del mismo. En una instalación, es necesario conocer las causas y las desventajas de tener un bajo factor de potencia y, los métodos para mejorarlo.

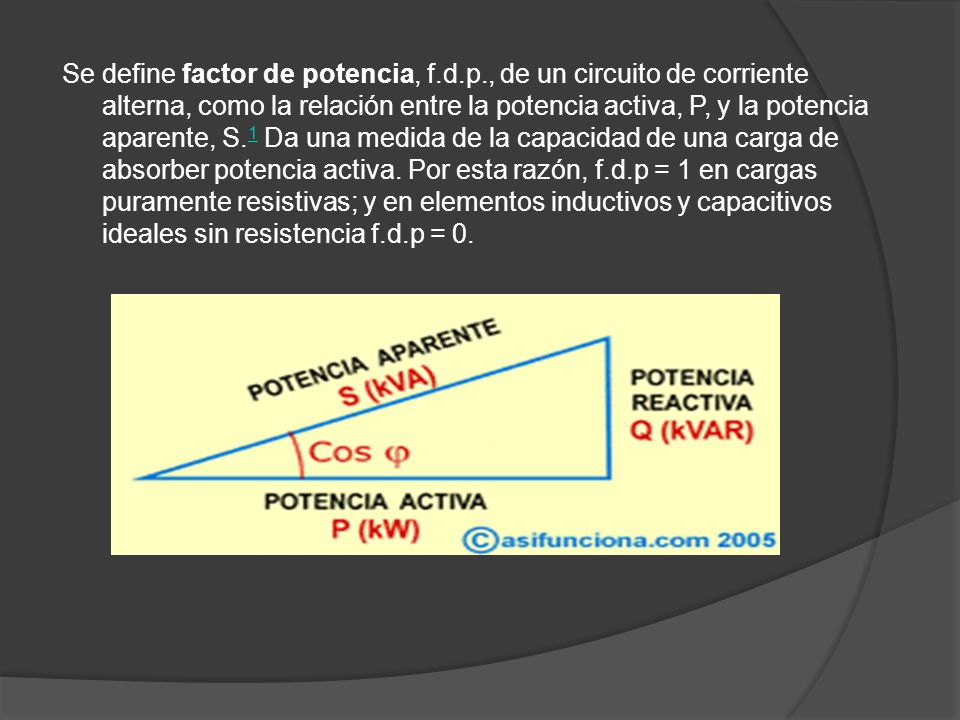

2 Se define factor de potencia, f.d.p., de un circuito de corriente alterna, como la relación entre la potencia activa, P, y la potencia aparente, S. 1 Da una medida de la capacidad de una carga de absorber potencia activa. Por esta razón, f.d.p = 1 en cargas puramente resistivas; y en elementos inductivos y capacitivos ideales sin resistencia f.d.p = 0. 1

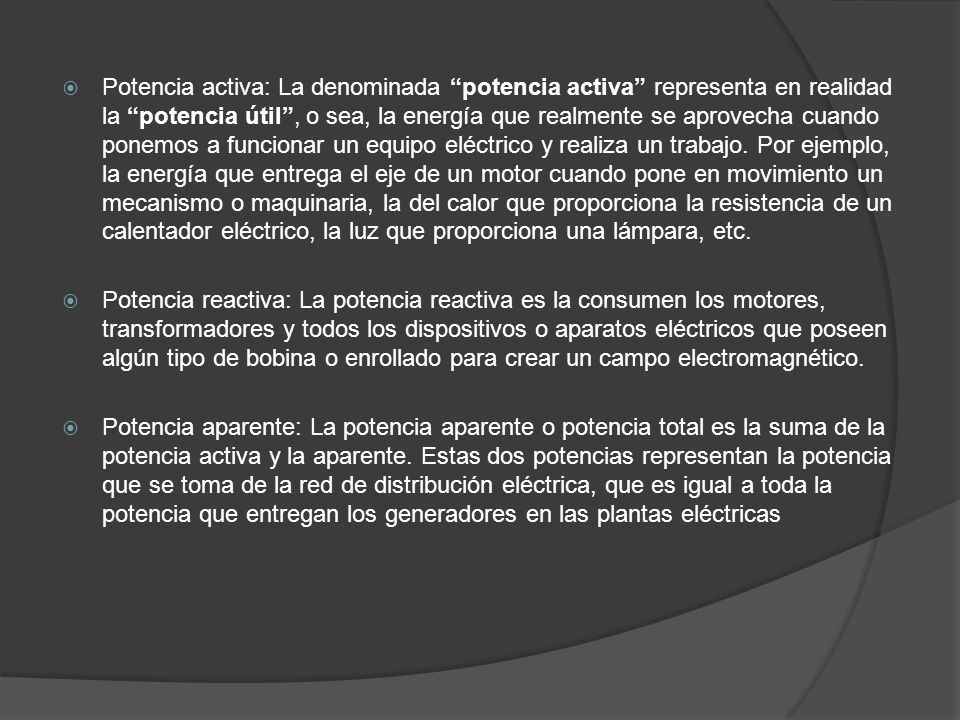

3  Potencia activa: La denominada “potencia activa” representa en realidad la “potencia útil”, o sea, la energía que realmente se aprovecha cuando ponemos a funcionar un equipo eléctrico y realiza un trabajo. Por ejemplo, la energía que entrega el eje de un motor cuando pone en movimiento un mecanismo o maquinaria, la del calor que proporciona la resistencia de un calentador eléctrico, la luz que proporciona una lámpara, etc.  Potencia reactiva: La potencia reactiva es la consumen los motores, transformadores y todos los dispositivos o aparatos eléctricos que poseen algún tipo de bobina o enrollado para crear un campo electromagnético.  Potencia aparente: La potencia aparente o potencia total es la suma de la potencia activa y la aparente. Estas dos potencias representan la potencia que se toma de la red de distribución eléctrica, que es igual a toda la potencia que entregan los generadores en las plantas eléctricas

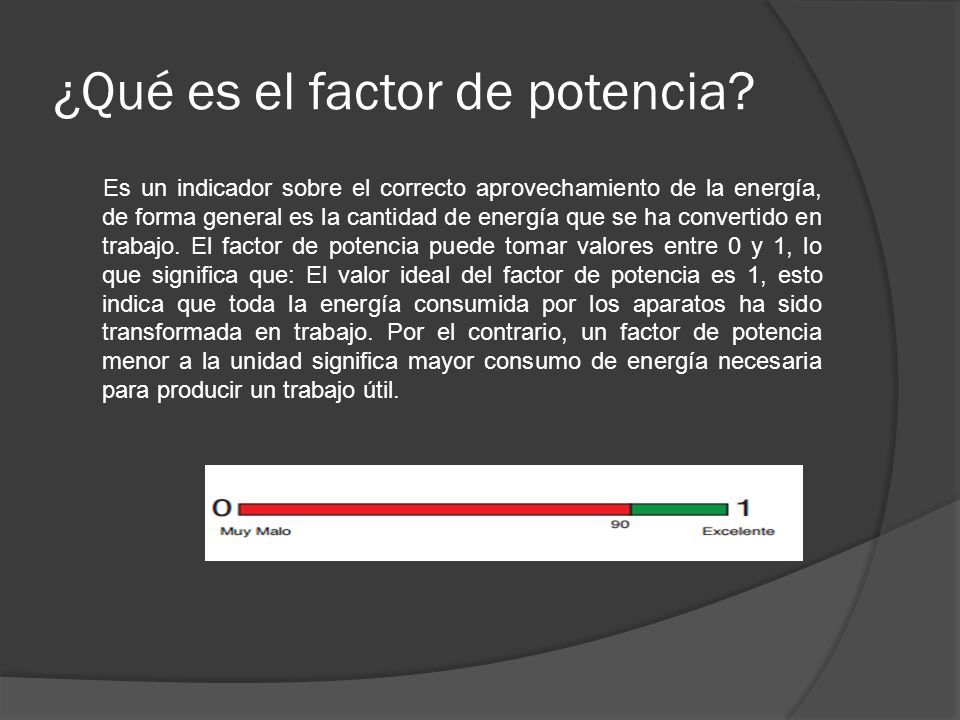

4 ¿Qué es el factor de potencia? Es un indicador sobre el correcto aprovechamiento de la energía, de forma general es la cantidad de energía que se ha convertido en trabajo. El factor de potencia puede tomar valores entre 0 y 1, lo que significa que: El valor ideal del factor de potencia es 1, esto indica que toda la energía consumida por los aparatos ha sido transformada en trabajo. Por el contrario, un factor de potencia menor a la unidad significa mayor consumo de energía necesaria para producir un trabajo útil.

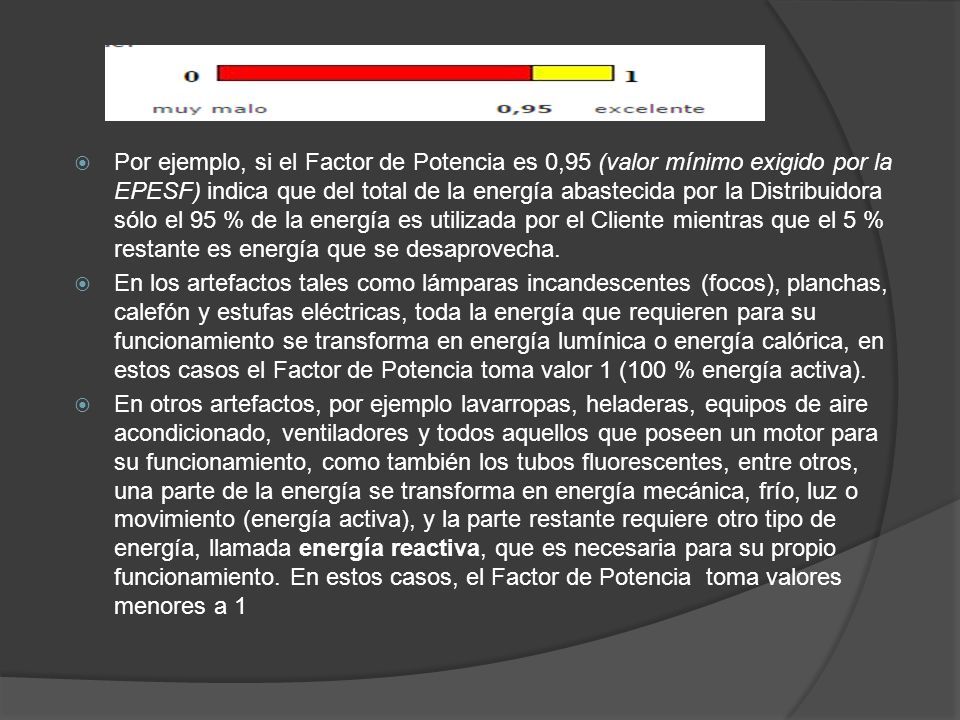

5  Por ejemplo, si el Factor de Potencia es 0,95 (valor mínimo exigido por la EPESF) indica que del total de la energía abastecida por la Distribuidora sólo el 95 % de la energía es utilizada por el Cliente mientras que el 5 % restante es energía que se desaprovecha.  En los artefactos tales como lámparas incandescentes (focos), planchas, calefón y estufas eléctricas, toda la energía que requieren para su funcionamiento se transforma en energía lumínica o energía calórica, en estos casos el Factor de Potencia toma valor 1 (100 % energía activa).  En otros artefactos, por ejemplo lavarropas, heladeras, equipos de aire acondicionado, ventiladores y todos aquellos que poseen un motor para su funcionamiento, como también los tubos fluorescentes, entre otros, una parte de la energía se transforma en energía mecánica, frío, luz o movimiento (energía activa), y la parte restante requiere otro tipo de energía, llamada energía reactiva, que es necesaria para su propio funcionamiento. En estos casos, el Factor de Potencia toma valores menores a 1

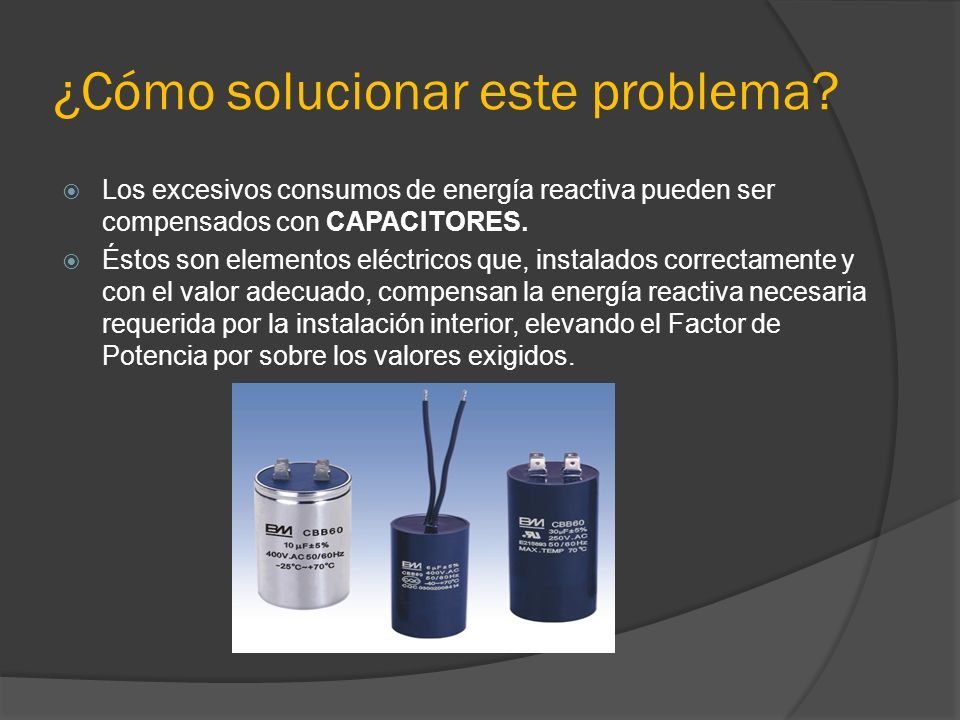

6 ¿Cómo solucionar este problema?  Los excesivos consumos de energía reactiva pueden ser compensados con CAPACITORES.  Éstos son elementos eléctricos que, instalados correctamente y con el valor adecuado, compensan la energía reactiva necesaria requerida por la instalación interior, elevando el Factor de Potencia por sobre los valores exigidos.

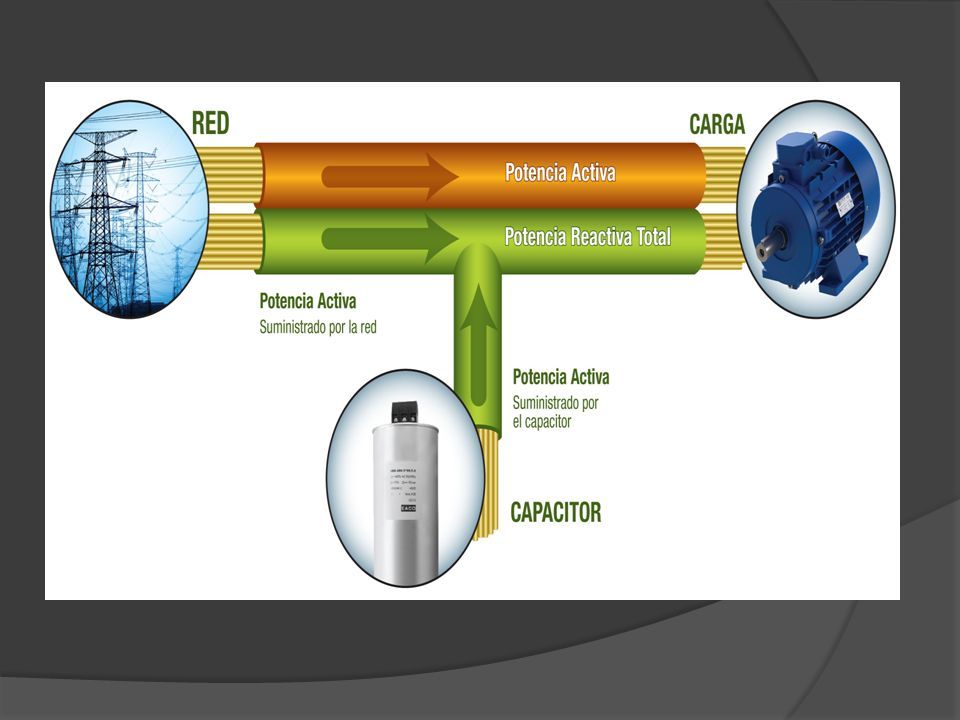

7

8 FORMULACION

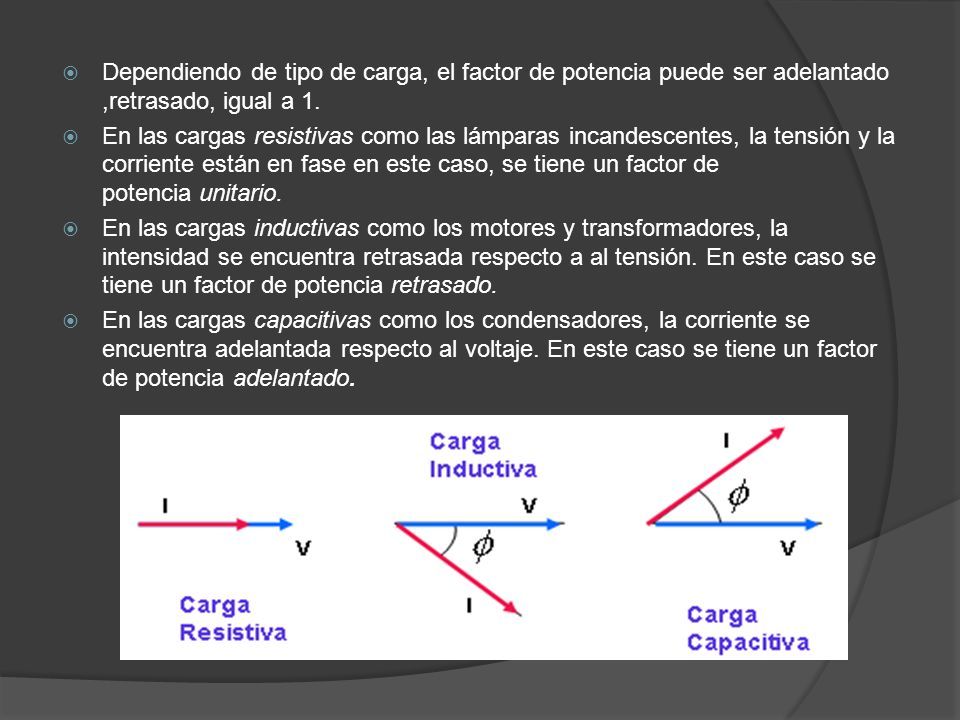

9  Dependiendo de tipo de carga, el factor de potencia puede ser adelantado,retrasado, igual a 1.  En las cargas resistivas como las lámparas incandescentes, la tensión y la corriente están en fase en este caso, se tiene un factor de potencia unitario.  En las cargas inductivas como los motores y transformadores, la intensidad se encuentra retrasada respecto a al tensión. En este caso se tiene un factor de potencia retrasado.  En las cargas capacitivas como los condensadores, la corriente se encuentra adelantada respecto al voltaje. En este caso se tiene un factor de potencia adelantado.

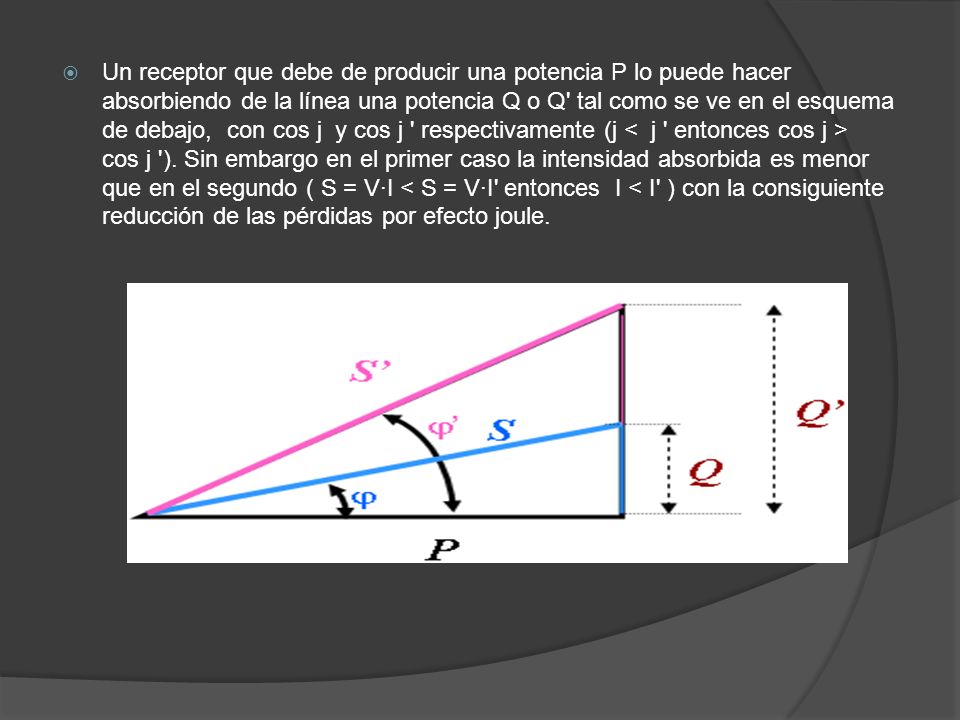

10  Un receptor que debe de producir una potencia P lo puede hacer absorbiendo de la línea una potencia Q o Q' tal como se ve en el esquema de debajo, con cos j y cos j ' respectivamente (j cos j '). Sin embargo en el primer caso la intensidad absorbida es menor que en el segundo ( S = V·I < S = V·I' entonces I < I' ) con la consiguiente reducción de las pérdidas por efecto joule.

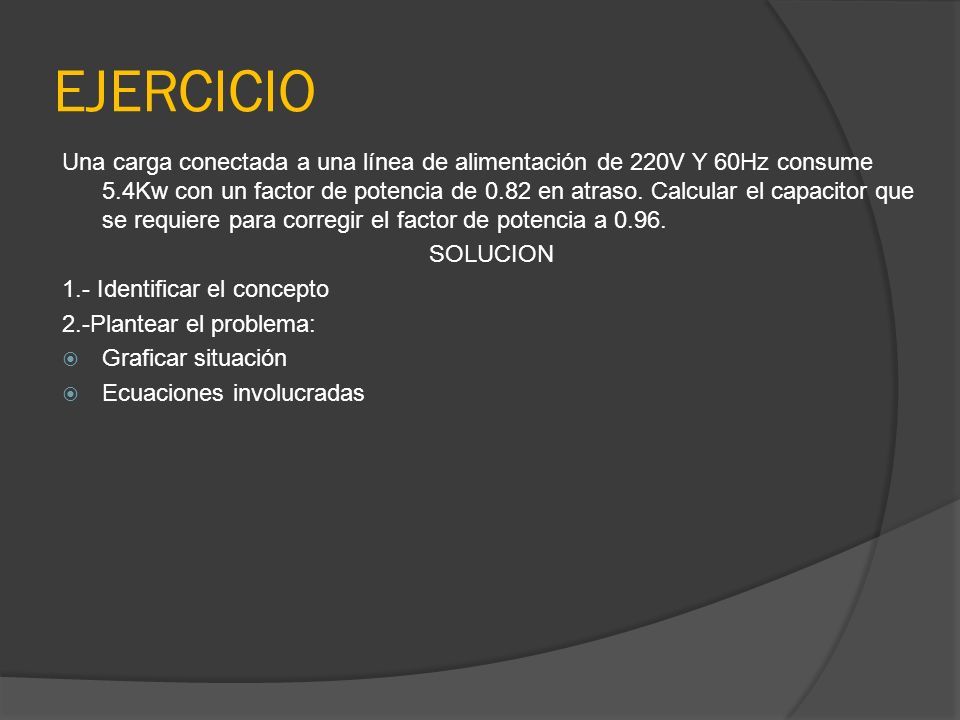

11 EJERCICIO Una carga conectada a una línea de alimentación de 220V Y 60Hz consume 5.4Kw con un factor de potencia de 0.82 en atraso. Calcular el capacitor que se requiere para corregir el factor de potencia a 0.96. SOLUCION 1.- Identificar el concepto 2.-Plantear el problema:  Graficar situación  Ecuaciones involucradas

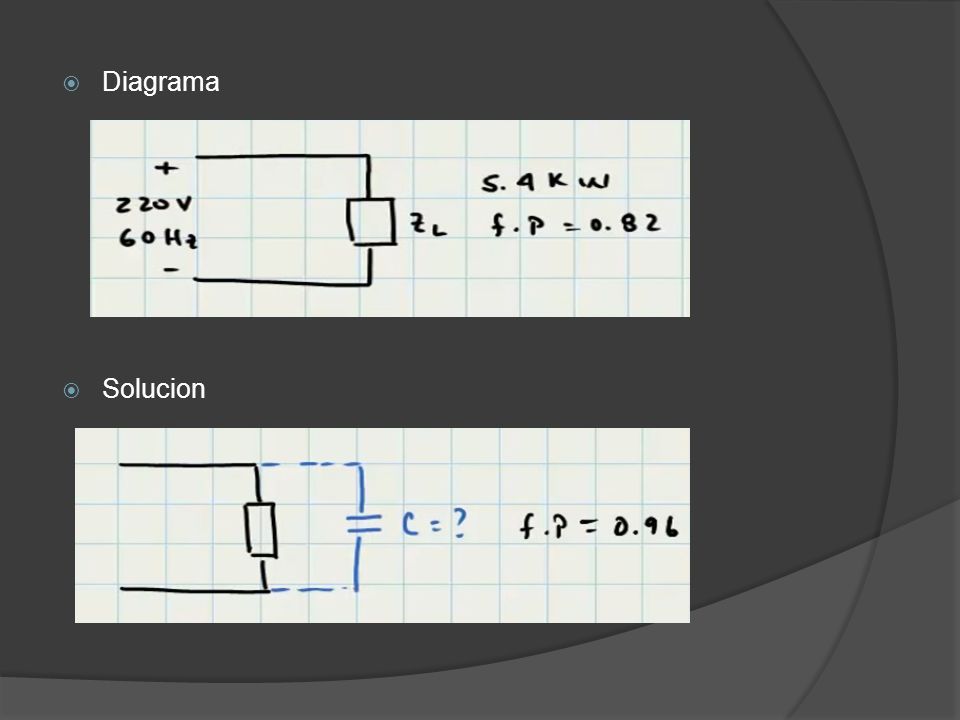

12  Diagrama  Solucion

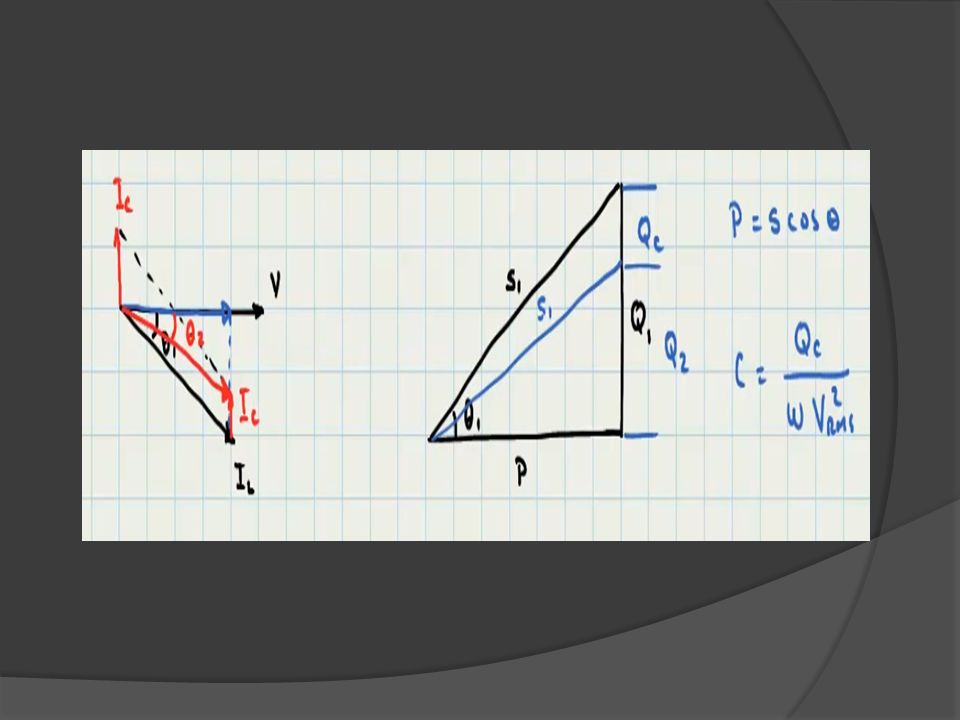

13

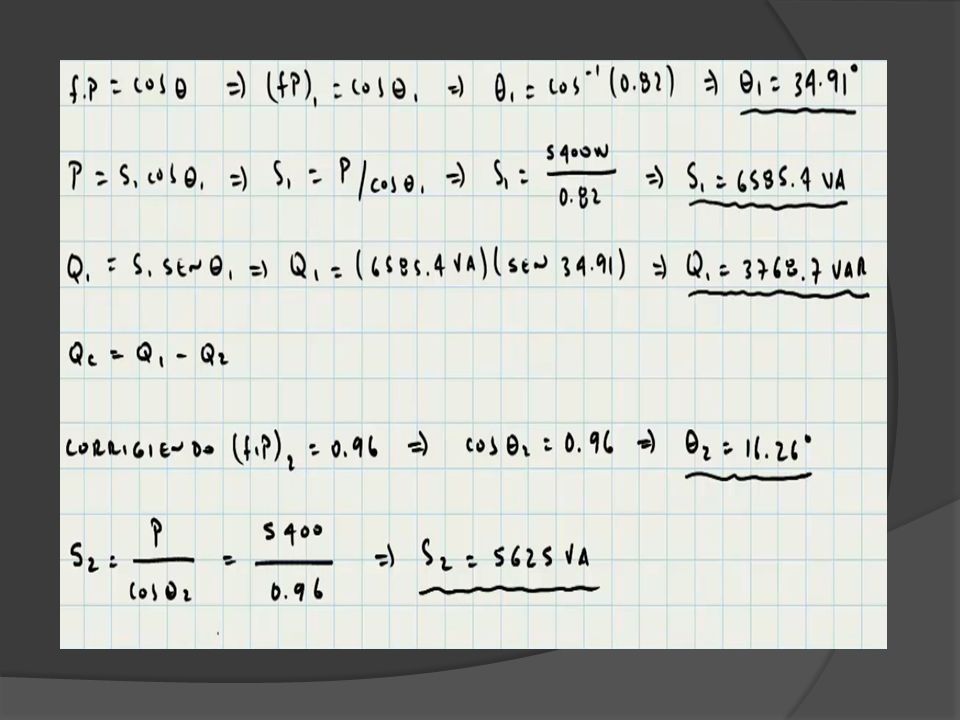

14

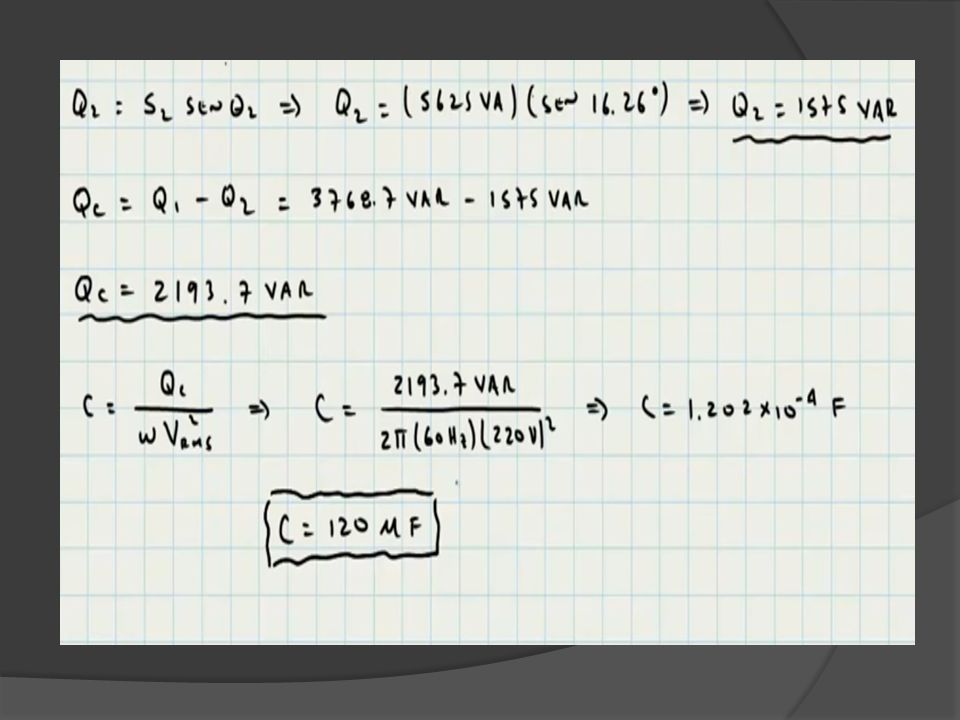

15

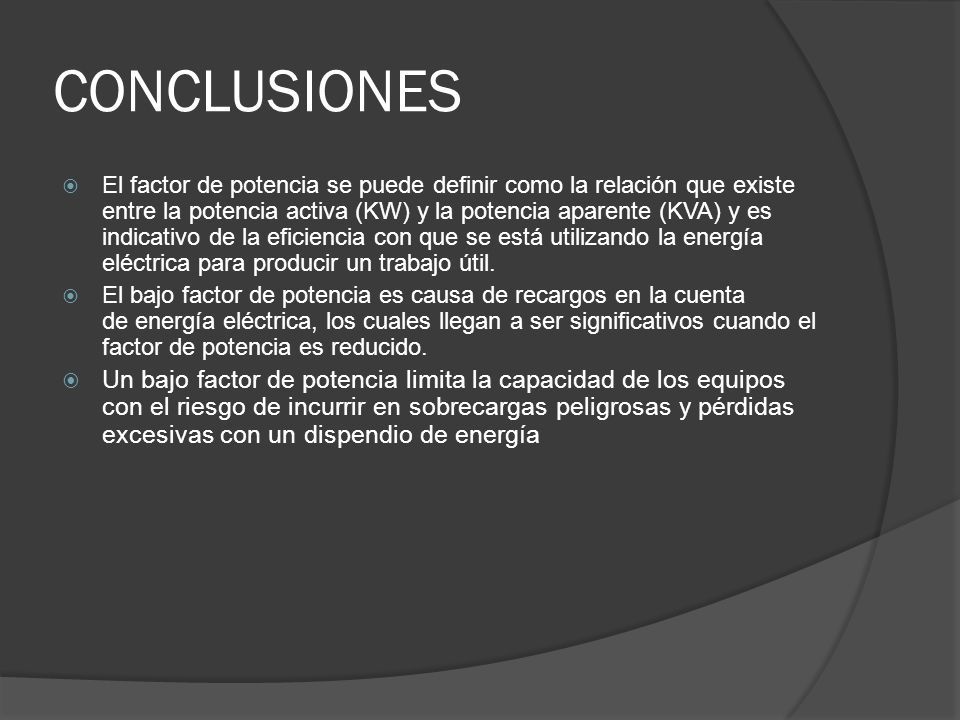

16 CONCLUSIONES  El factor de potencia se puede definir como la relación que existe entre la potencia activa (KW) y la potencia aparente (KVA) y es indicativo de la eficiencia con que se está utilizando la energía eléctrica para producir un trabajo útil.  El bajo factor de potencia es causa de recargos en la cuenta de energía eléctrica, los cuales llegan a ser significativos cuando el factor de potencia es reducido.  Un bajo factor de potencia limita la capacidad de los equipos con el riesgo de incurrir en sobrecargas peligrosas y pérdidas excesivas con un dispendio de energía
