1 REDES INDUSTRIALES

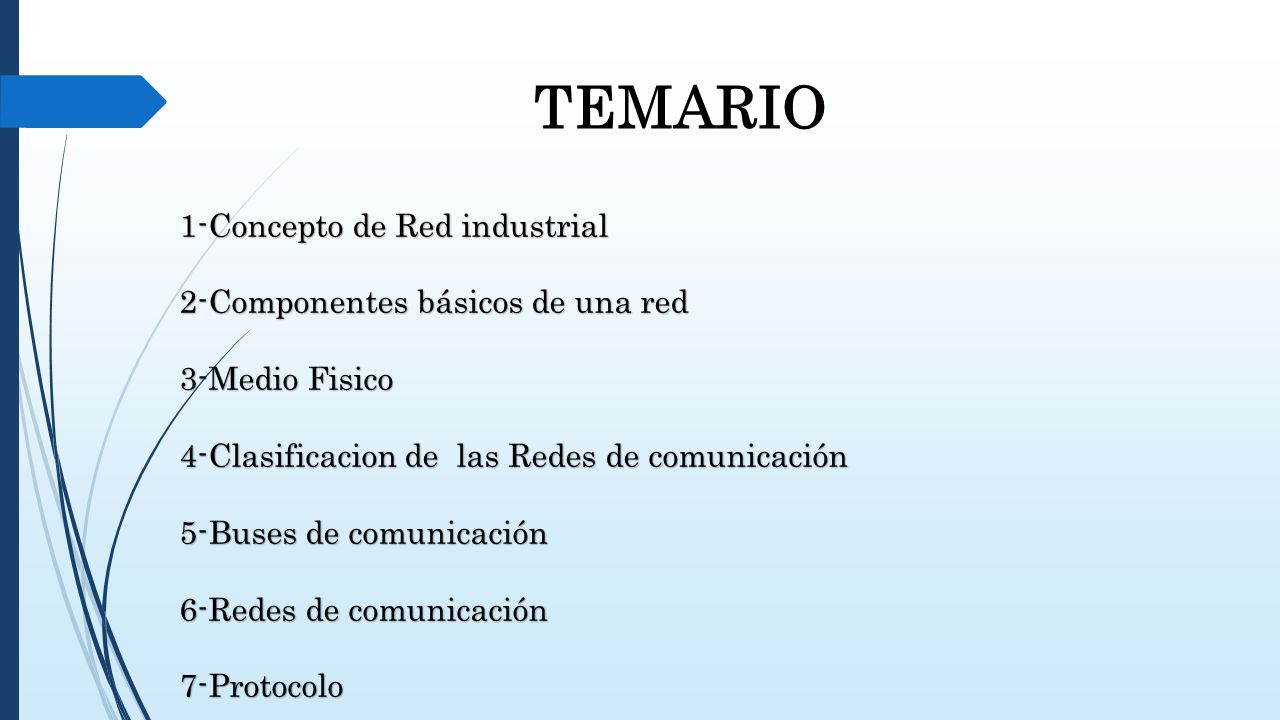

2 TEMARIO 1-Concepto de Red industrial 2-Componentes básicos de una red 3-Medio Fisico 4-Clasificacion de las Redes de comunicación 5-Buses de comunicación 6-Redes de comunicación 7-Protocolo

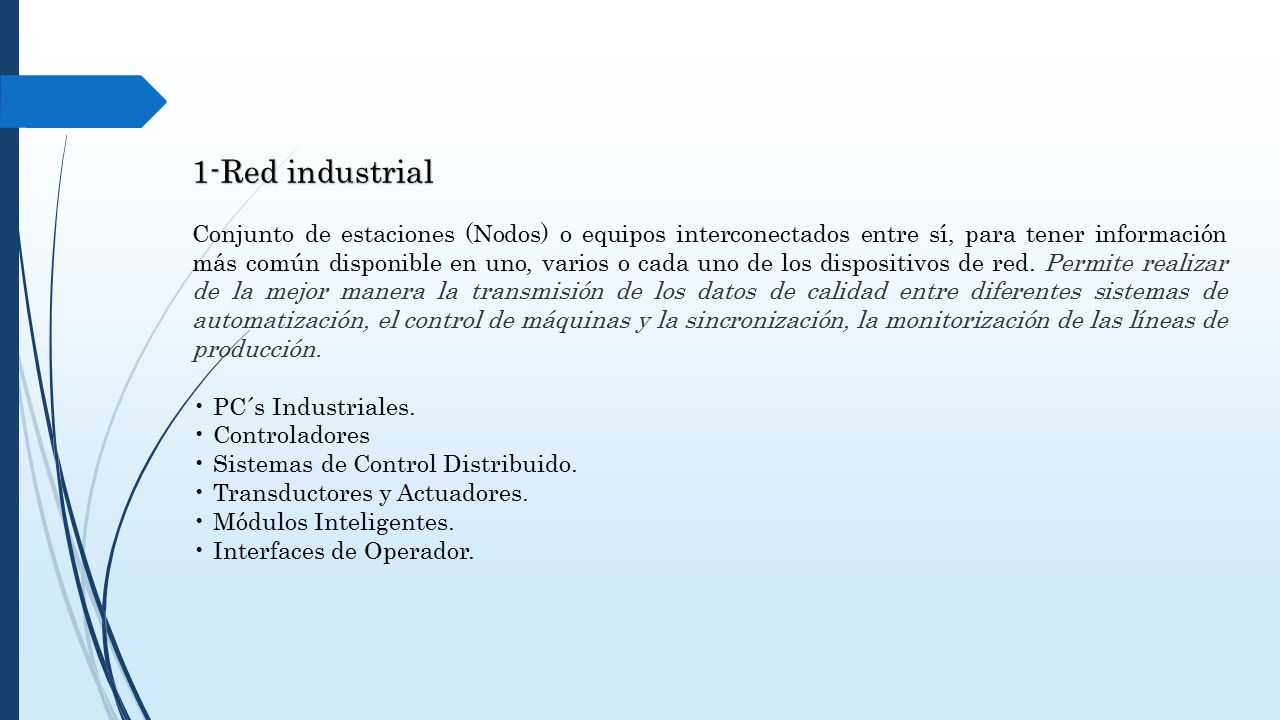

3 1-Red industrial Conjunto de estaciones (Nodos) o equipos interconectados entre sí, para tener información más común disponible en uno, varios o cada uno de los dispositivos de red. Permite realizar de la mejor manera la transmisión de los datos de calidad entre diferentes sistemas de automatización, el control de máquinas y la sincronización, la monitorización de las líneas de producción. PC´s Industriales. Controladores Sistemas de Control Distribuido. Transductores y Actuadores. Módulos Inteligentes. Interfaces de Operador.

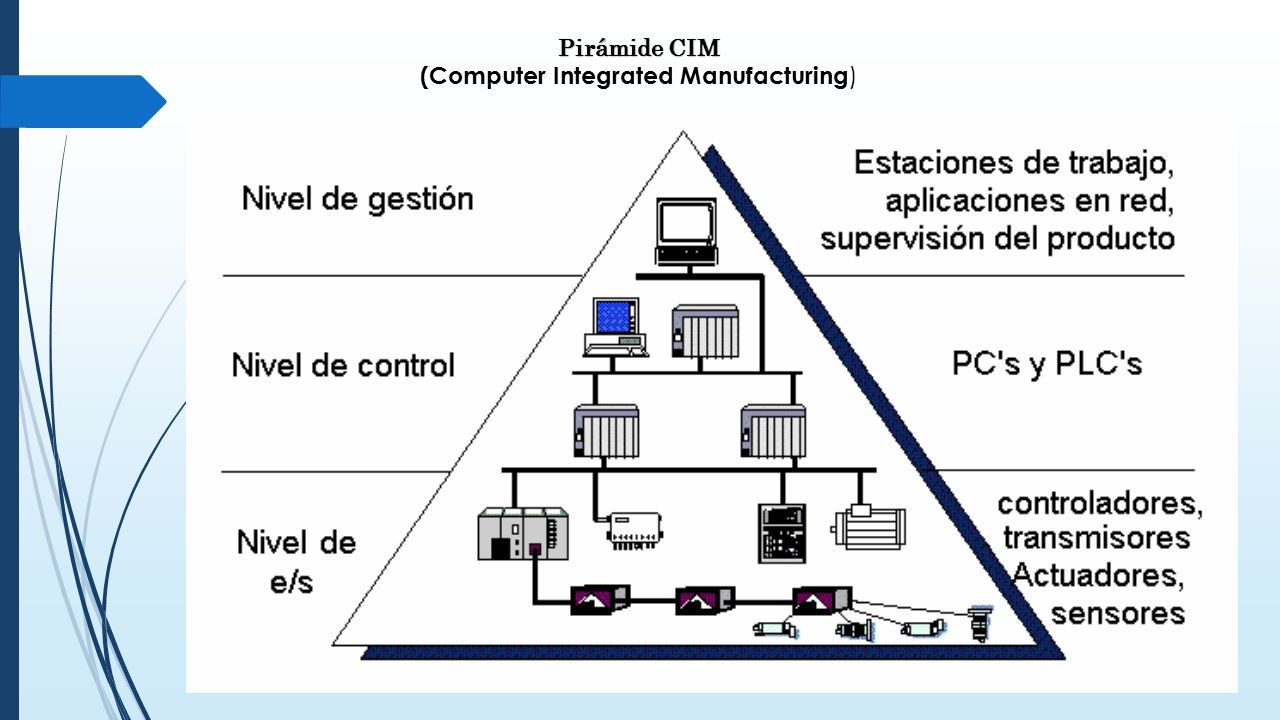

4 Pirámide CIM (Computer Integrated Manufacturing )

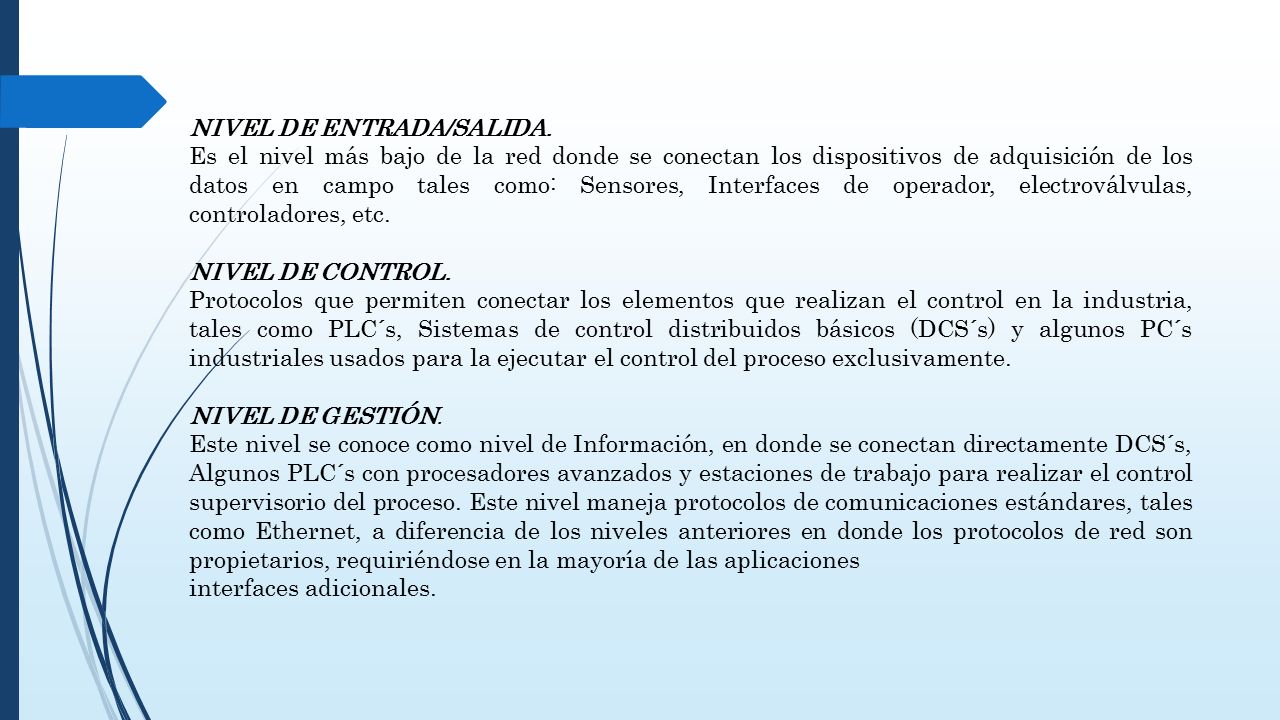

5 NIVEL DE ENTRADA/SALIDA. Es el nivel más bajo de la red donde se conectan los dispositivos de adquisición de los datos en campo tales como: Sensores, Interfaces de operador, electroválvulas, controladores, etc. NIVEL DE CONTROL. Protocolos que permiten conectar los elementos que realizan el control en la industria, tales como PLC´s, Sistemas de control distribuidos básicos (DCS´s) y algunos PC´s industriales usados para la ejecutar el control del proceso exclusivamente. NIVEL DE GESTIÓN. Este nivel se conoce como nivel de Información, en donde se conectan directamente DCS´s, Algunos PLC´s con procesadores avanzados y estaciones de trabajo para realizar el control supervisorio del proceso. Este nivel maneja protocolos de comunicaciones estándares, tales como Ethernet, a diferencia de los niveles anteriores en donde los protocolos de red son propietarios, requiriéndose en la mayoría de las aplicaciones interfaces adicionales.

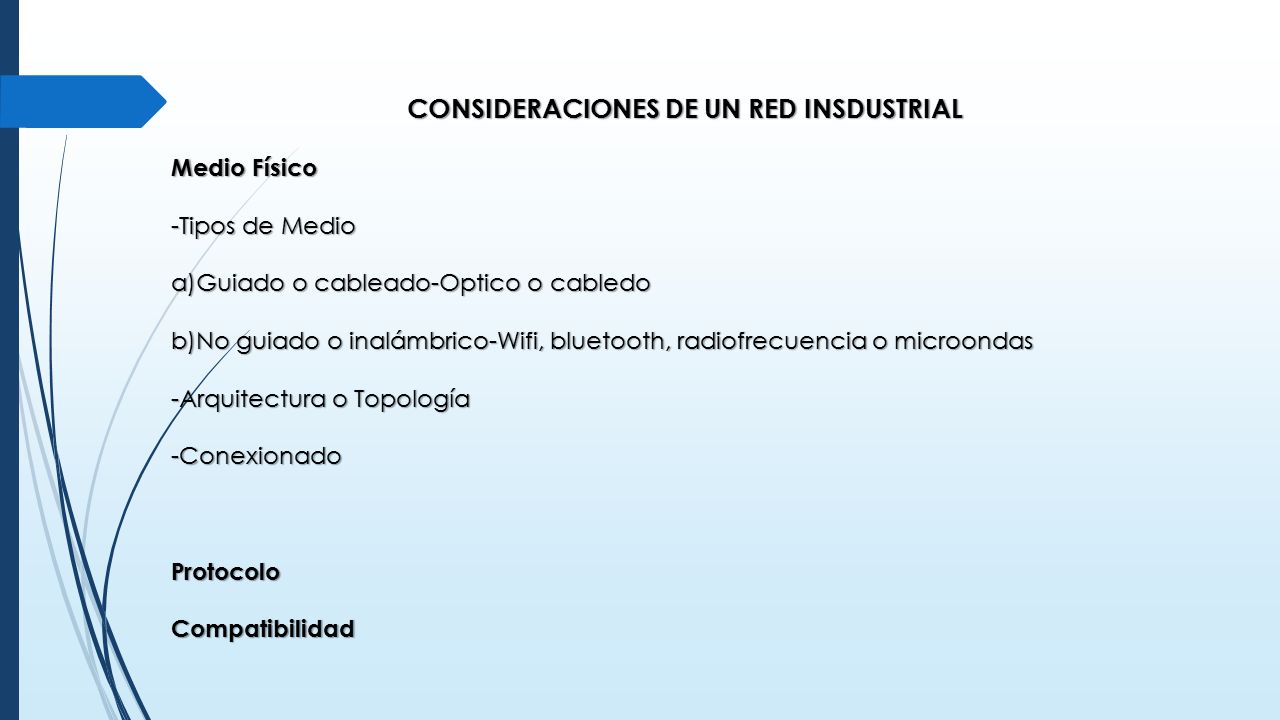

6 CONSIDERACIONES DE UN RED INSDUSTRIAL Medio Físico -Tipos de Medio a)Guiado o cableado-Optico o cabledo b)No guiado o inalámbrico-Wifi, bluetooth, radiofrecuencia o microondas -Arquitectura o Topología -ConexionadoProtocoloCompatibilidad

7 Medio Fisico

8

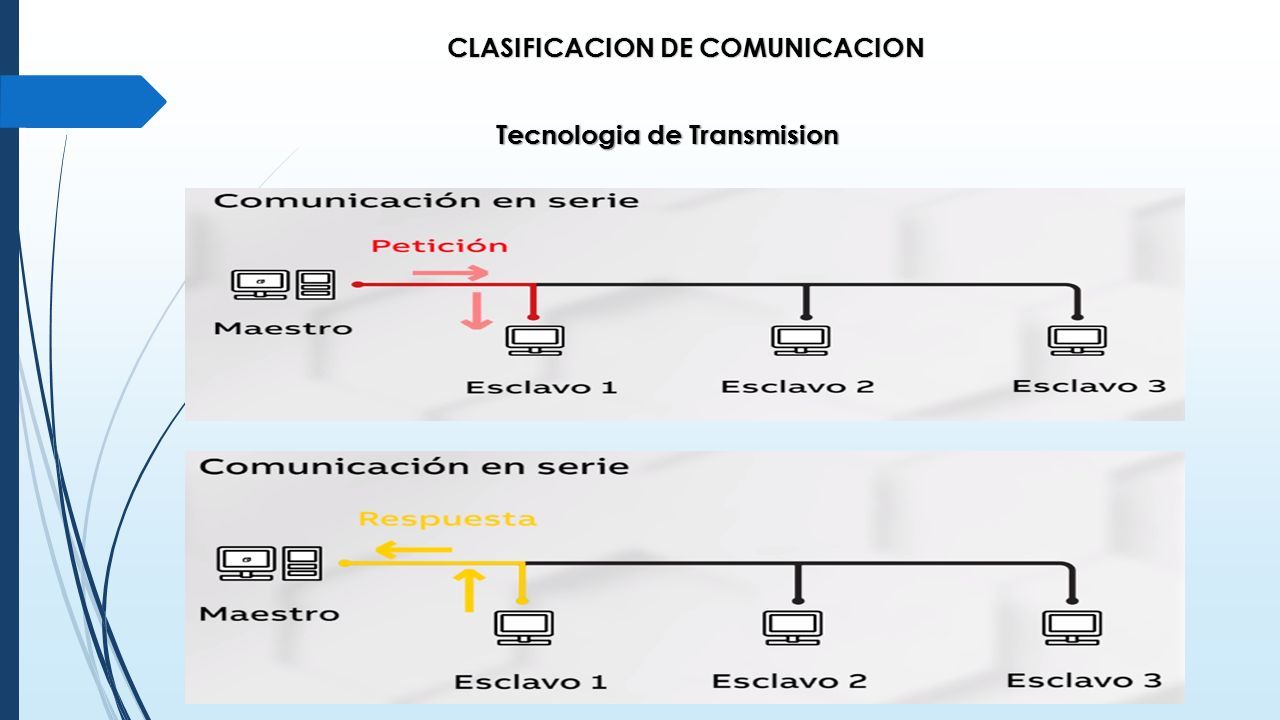

9 CLASIFICACION DE COMUNICACION Tecnologia de Transmision

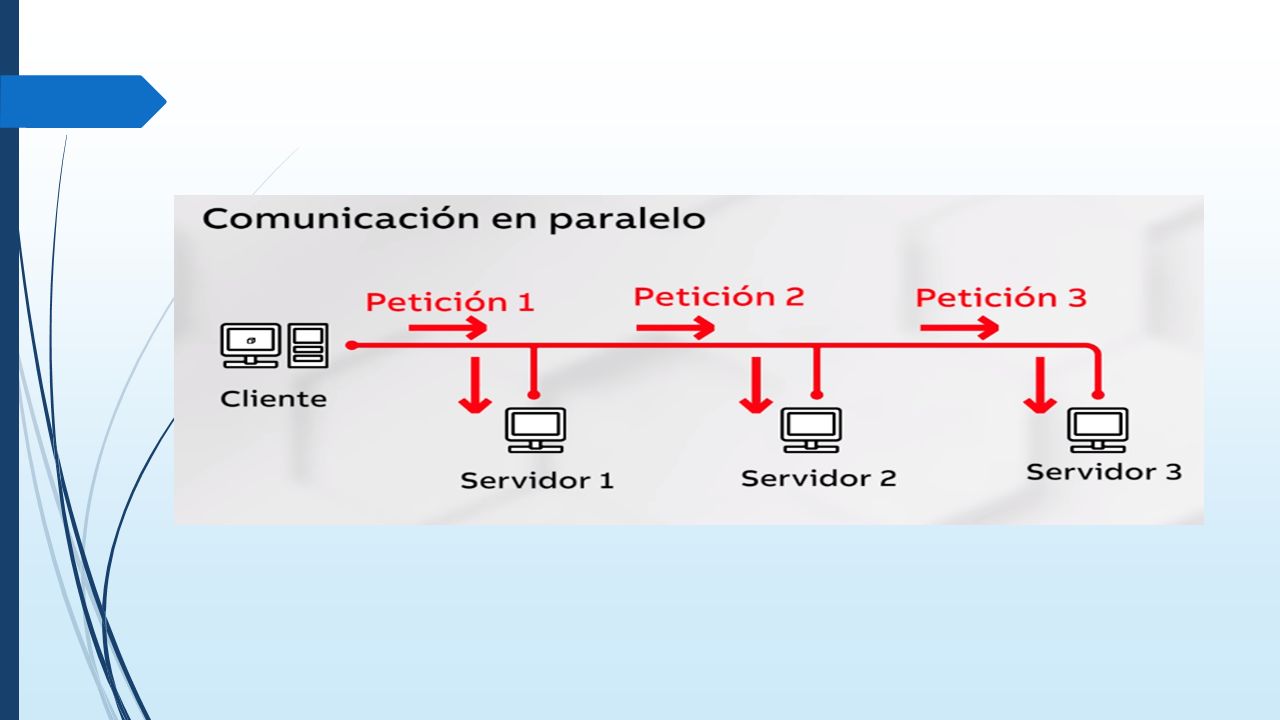

10

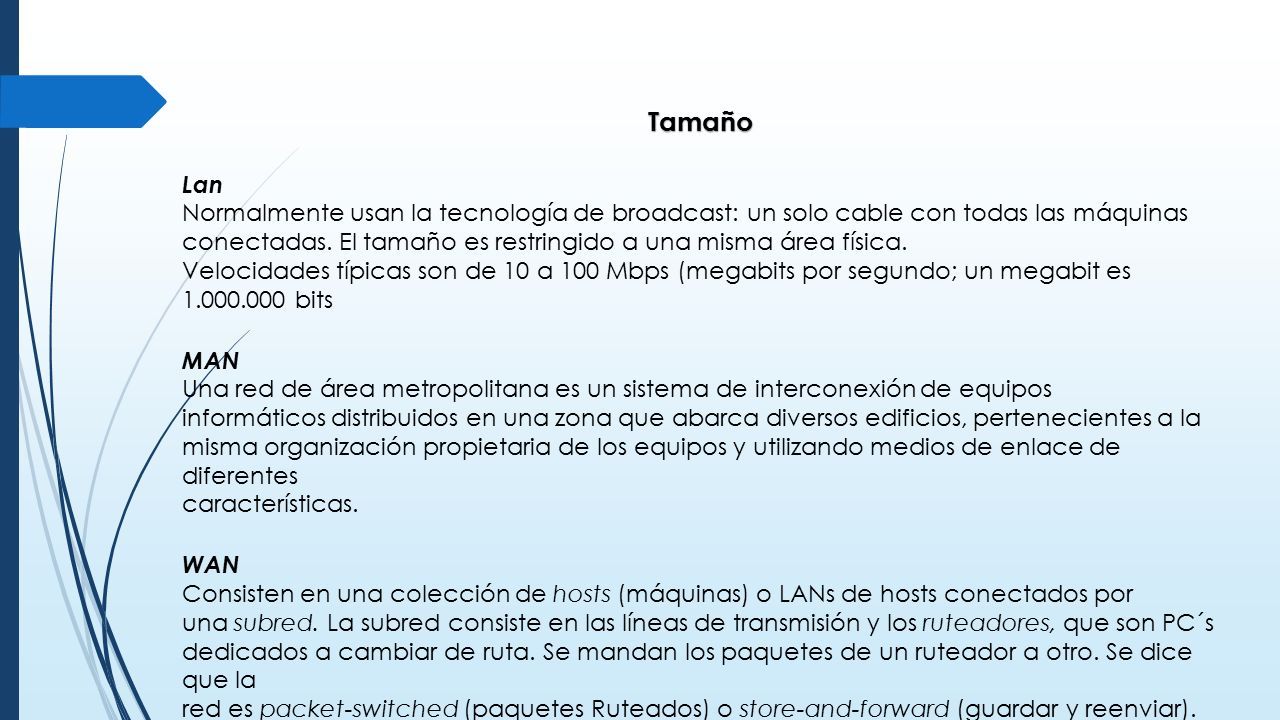

11 Tamaño Lan Normalmente usan la tecnología de broadcast: un solo cable con todas las máquinas conectadas. El tamaño es restringido a una misma área física. Velocidades típicas son de 10 a 100 Mbps (megabits por segundo; un megabit es 1.000.000 bits MAN Una red de área metropolitana es un sistema de interconexión de equipos informáticos distribuidos en una zona que abarca diversos edificios, pertenecientes a la misma organización propietaria de los equipos y utilizando medios de enlace de diferentes características. WAN Consisten en una colección de hosts (máquinas) o LANs de hosts conectados por una subred. La subred consiste en las líneas de transmisión y los ruteadores, que son PC´s dedicados a cambiar de ruta. Se mandan los paquetes de un ruteador a otro. Se dice que la red es packet-switched (paquetes Ruteados) o store-and-forward (guardar y reenviar).

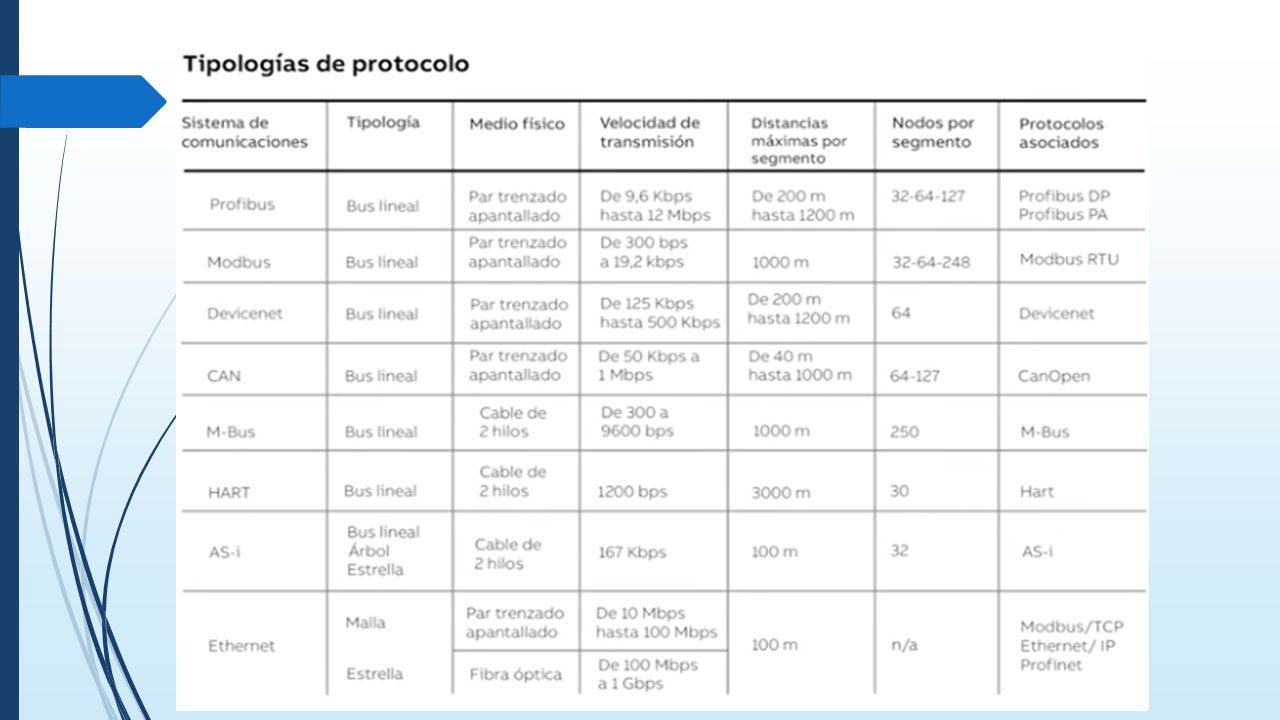

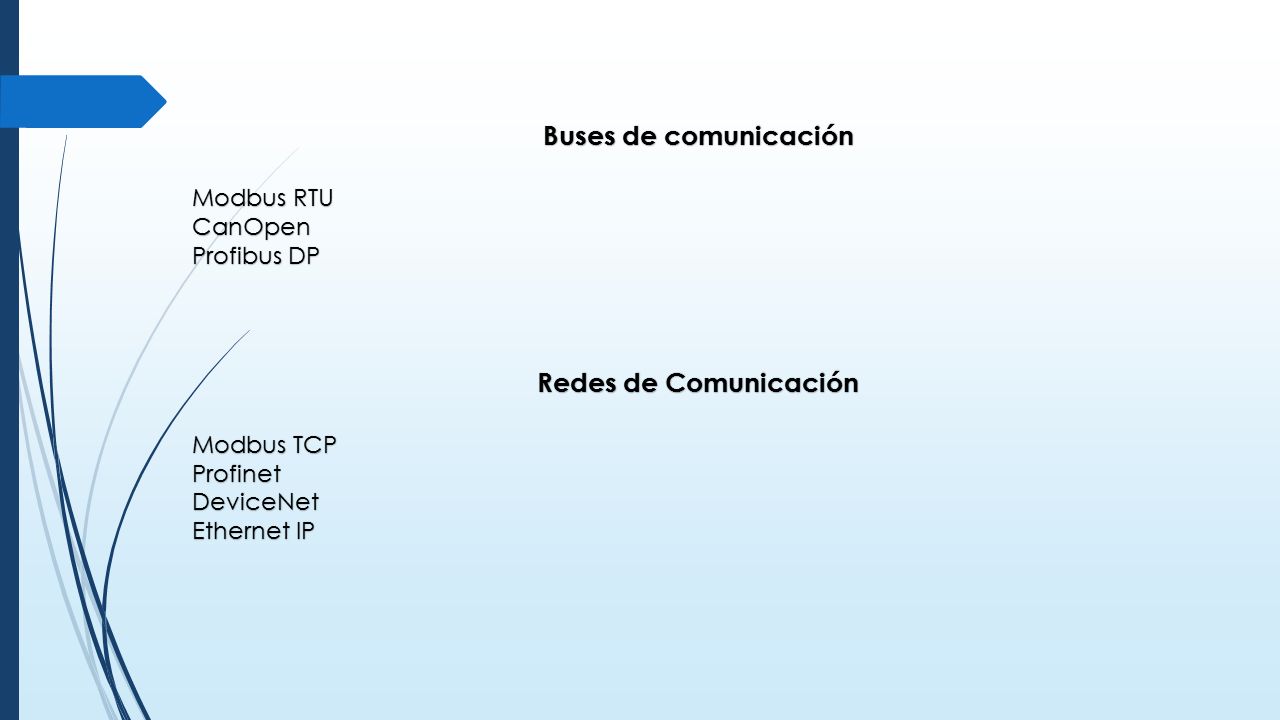

12 Buses de comunicación Modbus RTU CanOpen Profibus DP Redes de Comunicación Modbus TCP ProfinetDeviceNet Ethernet IP
