1 Lógica de redes Apartado 1.5: capas de protocolos y modelos de servicio.

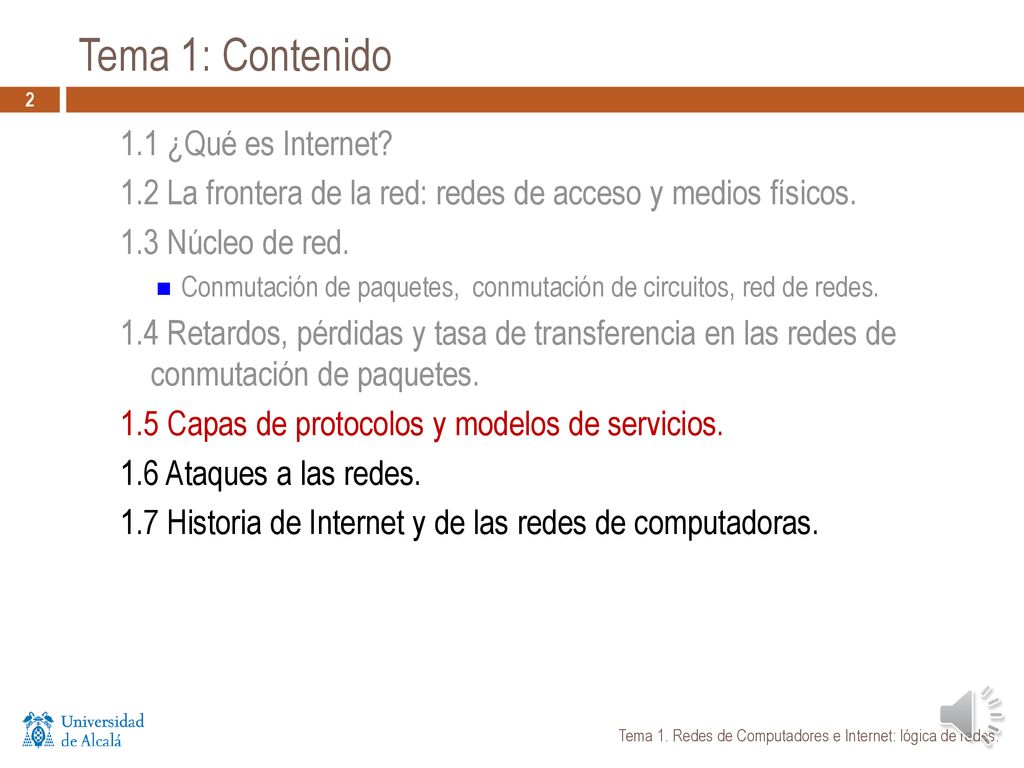

2 Tema 1: Contenido 1.1 ¿Qué es Internet?
2 1.1 ¿Qué es Internet? 1.2 La frontera de la red: redes de acceso y medios físicos. 1.3 Núcleo de red. Conmutación de paquetes, conmutación de circuitos, red de redes. 1.4 Retardos, pérdidas y tasa de transferencia en las redes de conmutación de paquetes. 1.5 Capas de protocolos y modelos de servicios. 1.6 Ataques a las redes. 1.7 Historia de Internet y de las redes de computadoras. Tema 1. Redes de Computadores e Internet: lógica de redes. 2

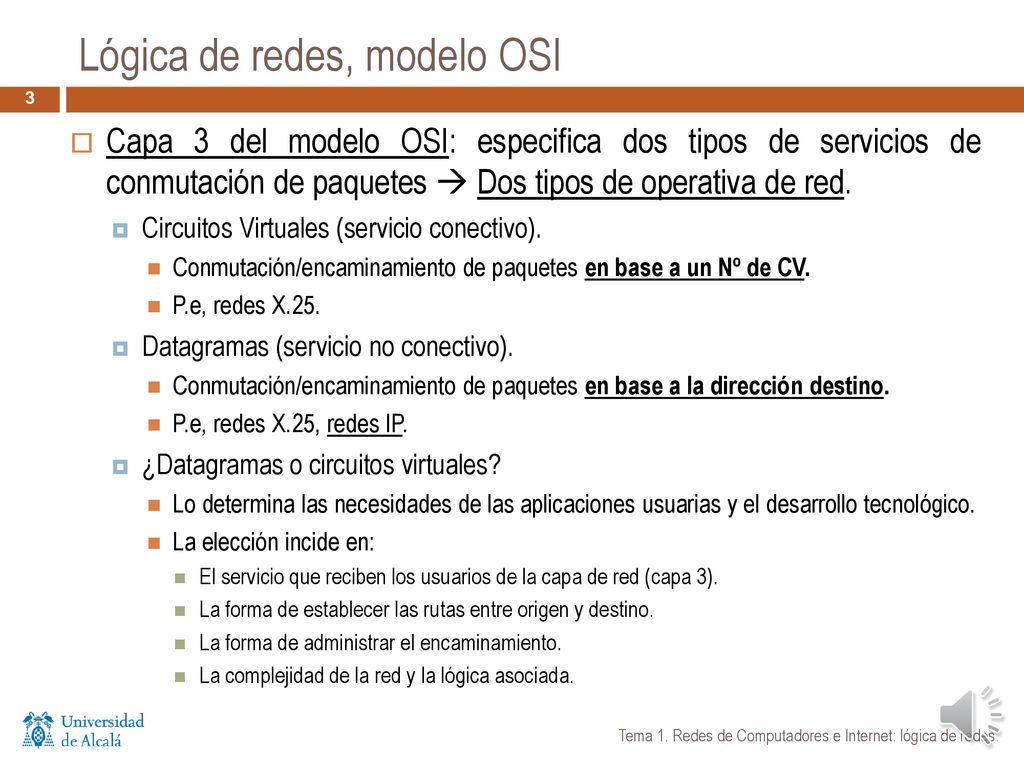

3 Lógica de redes, modelo OSI
Capa 3 del modelo OSI: especifica dos tipos de servicios de conmutación de paquetes  Dos tipos de operativa de red. Circuitos Virtuales (servicio conectivo). Conmutación/encaminamiento de paquetes en base a un Nº de CV. P.e, redes X.25. Datagramas (servicio no conectivo). Conmutación/encaminamiento de paquetes en base a la dirección destino. P.e, redes X.25, redes IP. ¿Datagramas o circuitos virtuales? Lo determina las necesidades de las aplicaciones usuarias y el desarrollo tecnológico. La elección incide en: El servicio que reciben los usuarios de la capa de red (capa 3). La forma de establecer las rutas entre origen y destino. La forma de administrar el encaminamiento. La complejidad de la red y la lógica asociada. Tema 1. Redes de Computadores e Internet: lógica de redes.

4 Capa 3 – Red de Datagramas
Destino Línea Salida C R1-R2 R1-R3 B Destino Línea Salida C R2-R4 B R2-B R1 R2 A B C|1 C|2 C Destino Línea Salida C R3-R4 R3-R2 B Destino Línea Salida C R4-C B R4-R2 R3 R4

5 Capa 3 – Red de Datagramas
Destino Línea Salida C R1-R2 R1-R3 B Destino Línea Salida C R2-R4 B R2-B R1 R2 A B C|1 C|2 C Destino Línea Salida C R3-R4 R3-R2 B Destino Línea Salida C R4-C B R4-R2 R3 R4

6 Capa 3 – Red de Datagramas
Destino Línea Salida C R1-R2 R1-R3 B Destino Línea Salida C R2-R4 B R2-B R1 R2 A B C|1 C|2 C Destino Línea Salida C R3-R4 R3-R2 B Destino Línea Salida C R4-C B R4-R2 R3 R4

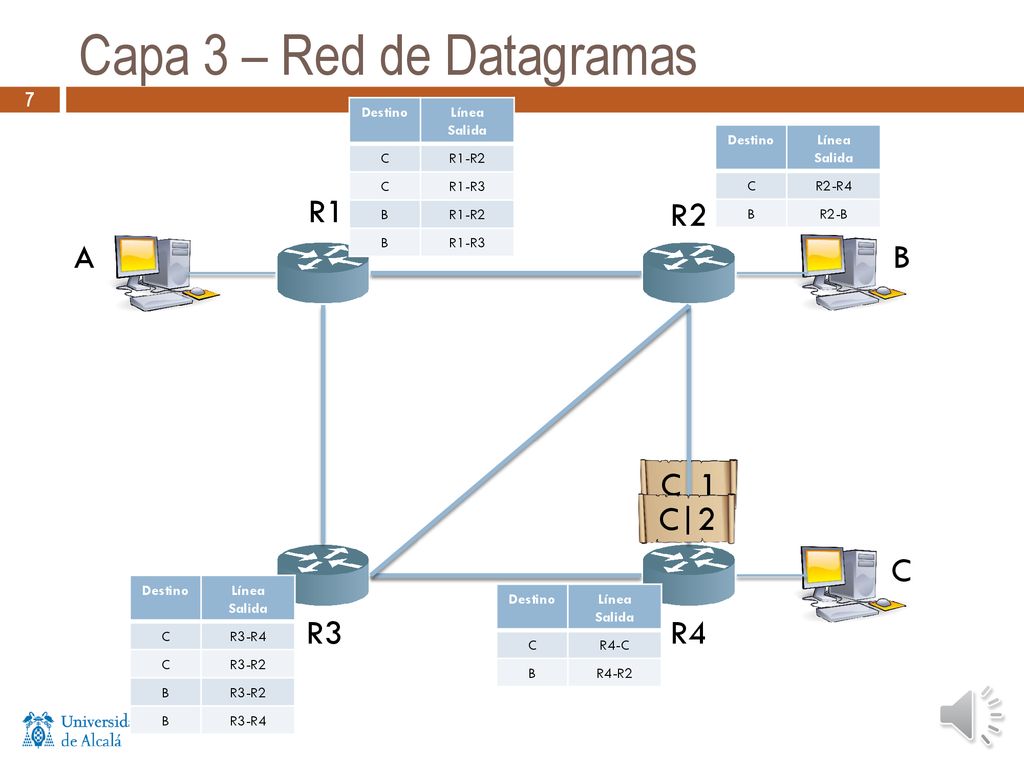

7 Capa 3 – Red de Datagramas
Destino Línea Salida C R1-R2 R1-R3 B Destino Línea Salida C R2-R4 B R2-B R1 R2 A B C|1 C|2 C Destino Línea Salida C R3-R4 R3-R2 B Destino Línea Salida C R4-C B R4-R2 R3 R4

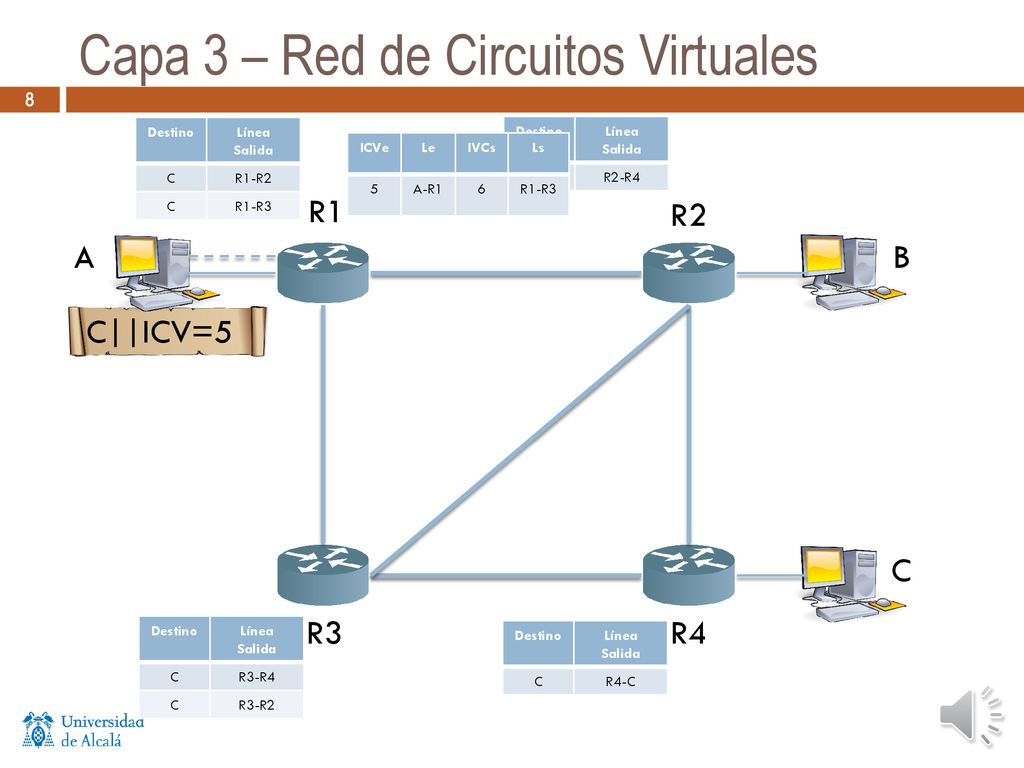

8 Capa 3 – Red de Circuitos Virtuales
Destino Línea Salida C R1-R2 R1-R3 Destino Línea Salida C R2-R4 ICVe Le IVCs Ls 5 A-R1 6 R1-R3 R1 R2 A B C||ICV=5 C R3 R4 Destino Línea Salida C R3-R4 R3-R2 Destino Línea Salida C R4-C

9 Capa 3 – Red de Circuitos Virtuales
Destino Línea Salida C R1-R2 R1-R3 Destino Línea Salida C R2-R4 ICVe Le IVCs Ls 5 A-R1 6 R1-R3 R1 R2 A B C||ICV=6 ICVe Le IVCs Ls 6 R1-R3 1 R3-R4 C R3 R4 Destino Línea Salida C R3-R4 R3-R2 Destino Línea Salida C R4-C

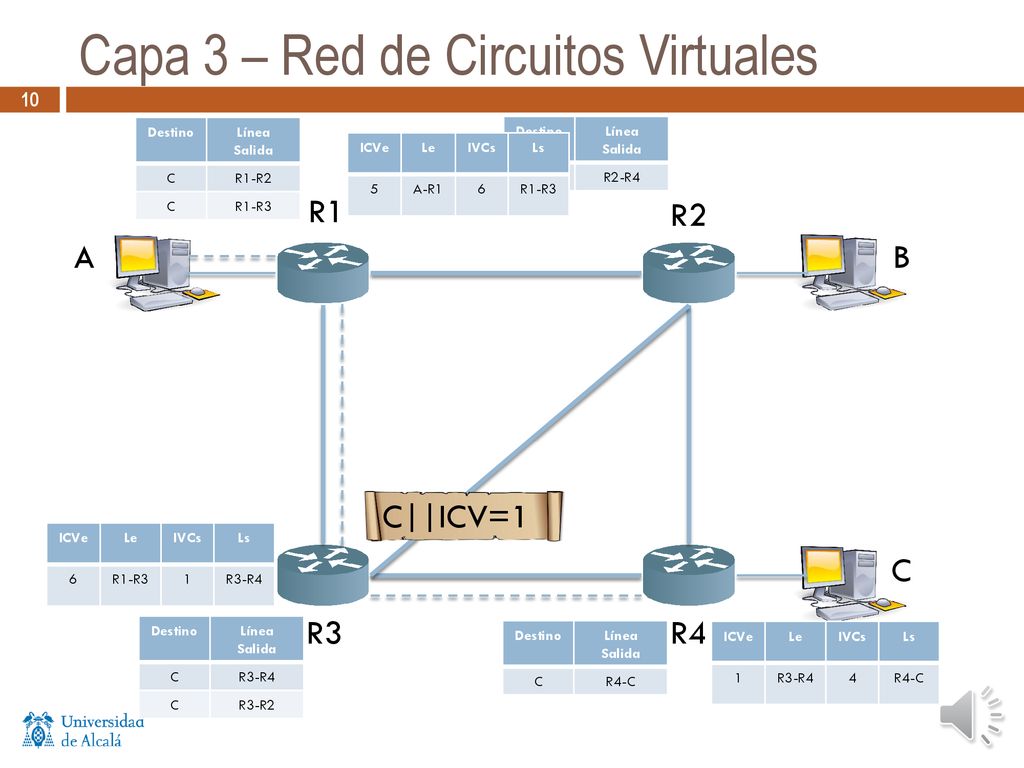

10 Capa 3 – Red de Circuitos Virtuales
Destino Línea Salida C R1-R2 R1-R3 Destino Línea Salida C R2-R4 ICVe Le IVCs Ls 5 A-R1 6 R1-R3 R1 R2 A B C||ICV=1 ICVe Le IVCs Ls 6 R1-R3 1 R3-R4 C R3 R4 Destino Línea Salida C R3-R4 R3-R2 Destino Línea Salida C R4-C ICVe Le IVCs Ls 1 R3-R4 4 R4-C

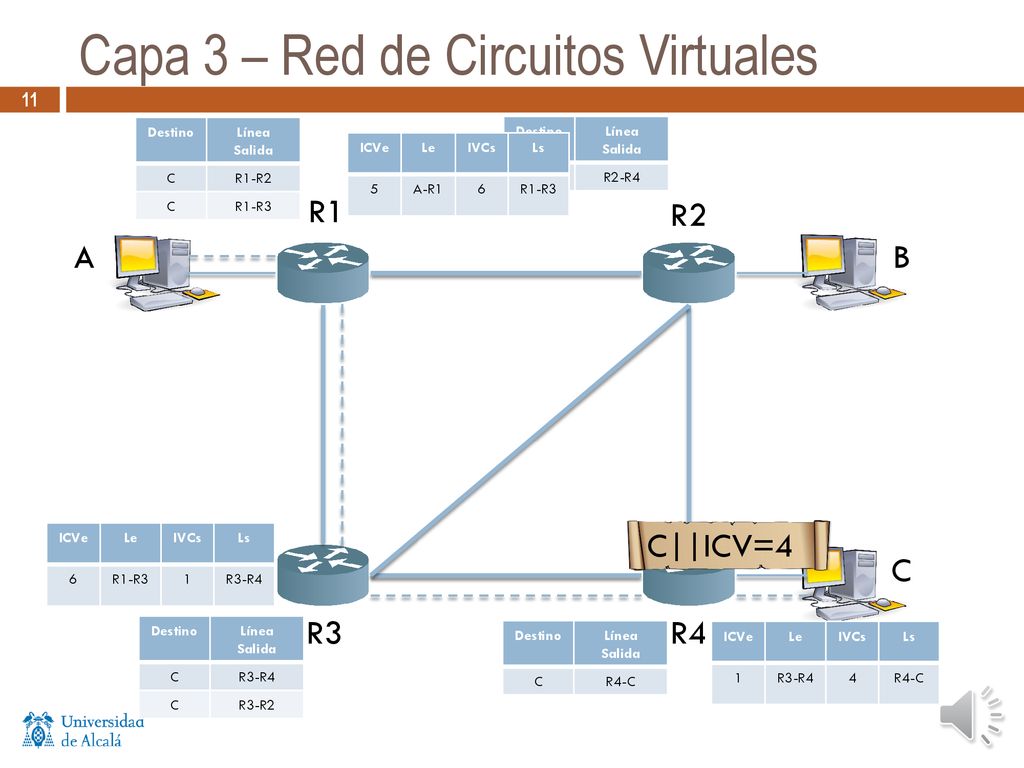

11 Capa 3 – Red de Circuitos Virtuales
Destino Línea Salida C R1-R2 R1-R3 Destino Línea Salida C R2-R4 ICVe Le IVCs Ls 5 A-R1 6 R1-R3 R1 R2 A B ICVe Le IVCs Ls 6 R1-R3 1 R3-R4 C||ICV=4 C R3 R4 Destino Línea Salida C R3-R4 R3-R2 Destino Línea Salida C R4-C ICVe Le IVCs Ls 1 R3-R4 4 R4-C

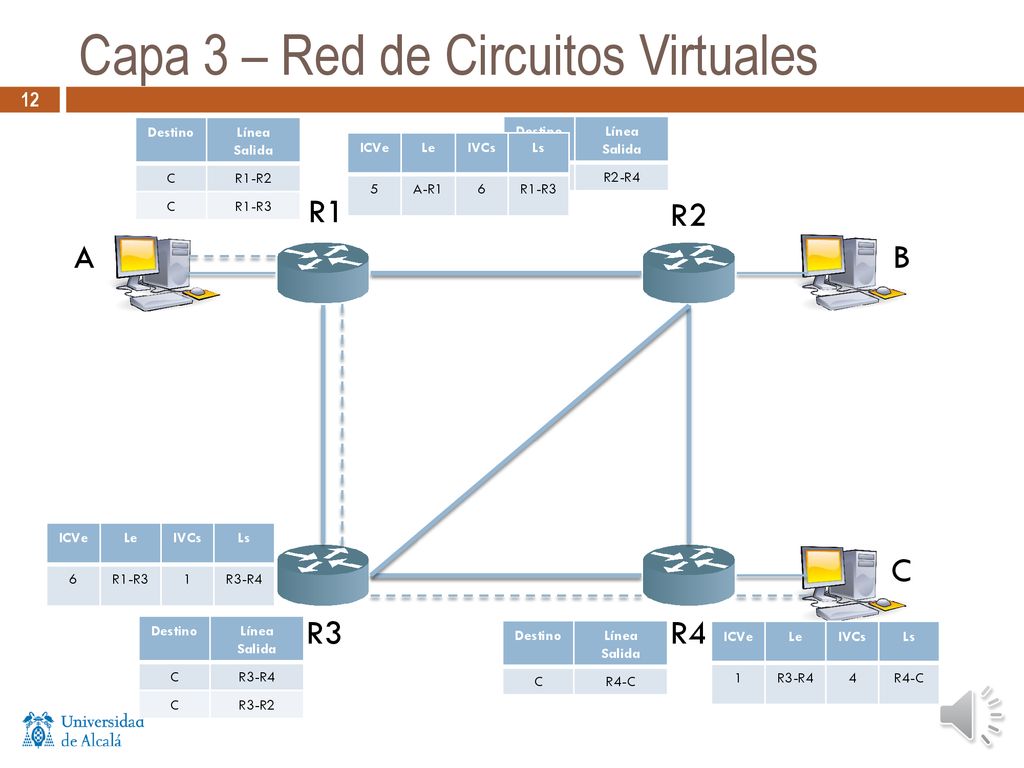

12 Capa 3 – Red de Circuitos Virtuales
Destino Línea Salida C R1-R2 R1-R3 Destino Línea Salida C R2-R4 ICVe Le IVCs Ls 5 A-R1 6 R1-R3 R1 R2 A B ICVe Le IVCs Ls 6 R1-R3 1 R3-R4 C R3 R4 Destino Línea Salida C R3-R4 R3-R2 Destino Línea Salida C R4-C ICVe Le IVCs Ls 1 R3-R4 4 R4-C

13 Capa 3 – Red de Circuitos Virtuales
ICVe Le IVCs Ls 5 A-R1 6 R1-R3 R1 R2 A B ICV=5 ICVe Le IVCs Ls 6 R1-R3 1 R3-R4 C R3 R4 ICVe Le IVCs Ls 1 R3-R4 4 R4-C

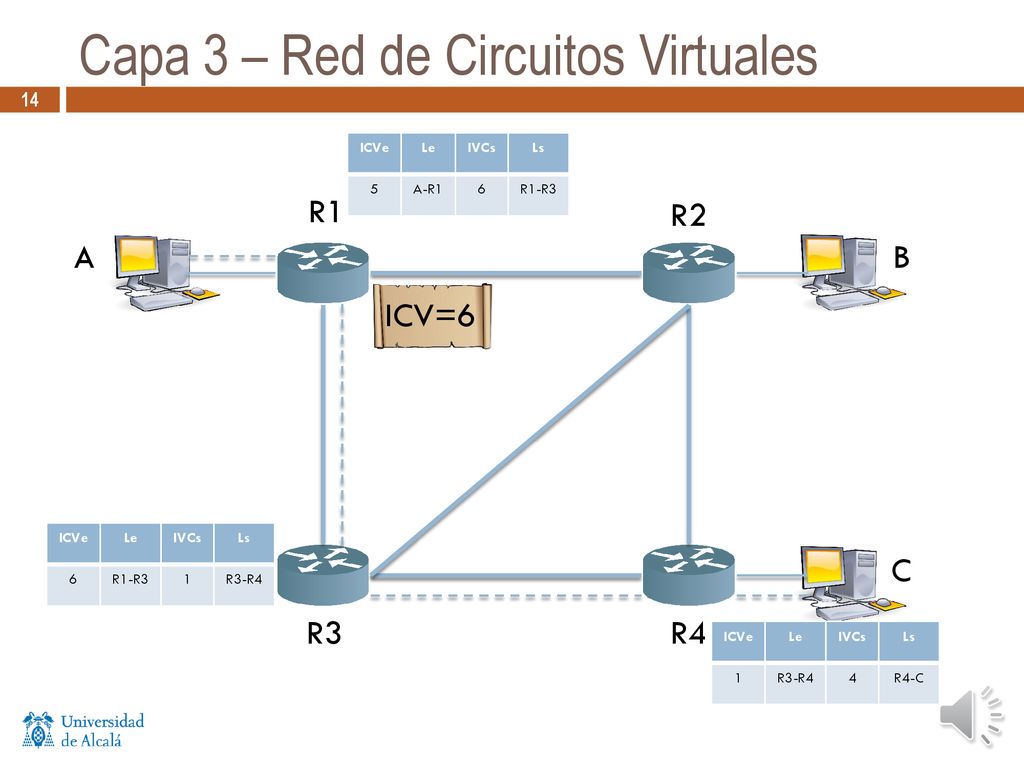

14 Capa 3 – Red de Circuitos Virtuales
ICVe Le IVCs Ls 5 A-R1 6 R1-R3 R1 R2 A B ICV=6 ICVe Le IVCs Ls 6 R1-R3 1 R3-R4 C R3 R4 ICVe Le IVCs Ls 1 R3-R4 4 R4-C

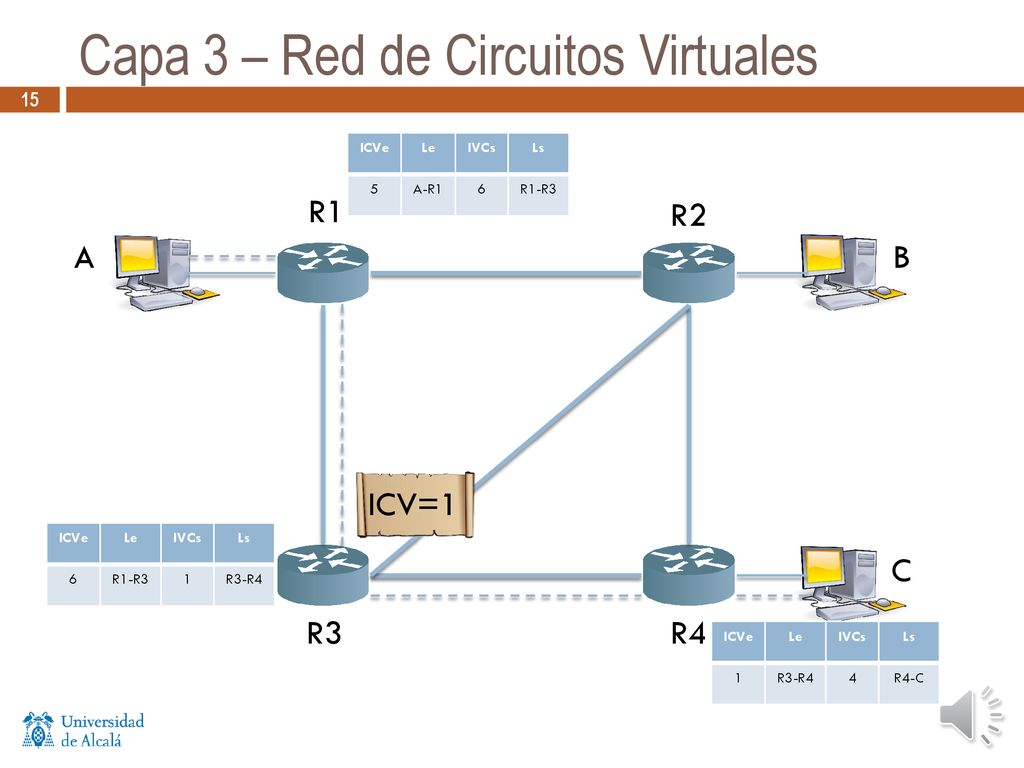

15 Capa 3 – Red de Circuitos Virtuales
ICVe Le IVCs Ls 5 A-R1 6 R1-R3 R1 R2 A B ICV=1 ICVe Le IVCs Ls 6 R1-R3 1 R3-R4 C R3 R4 ICVe Le IVCs Ls 1 R3-R4 4 R4-C

16 Capa 3 – Red de Circuitos Virtuales
ICVe Le IVCs Ls 5 A-R1 6 R1-R3 R1 R2 A B ICV=4 ICVe Le IVCs Ls 6 R1-R3 1 R3-R4 C R3 R4 ICVe Le IVCs Ls 1 R3-R4 4 R4-C

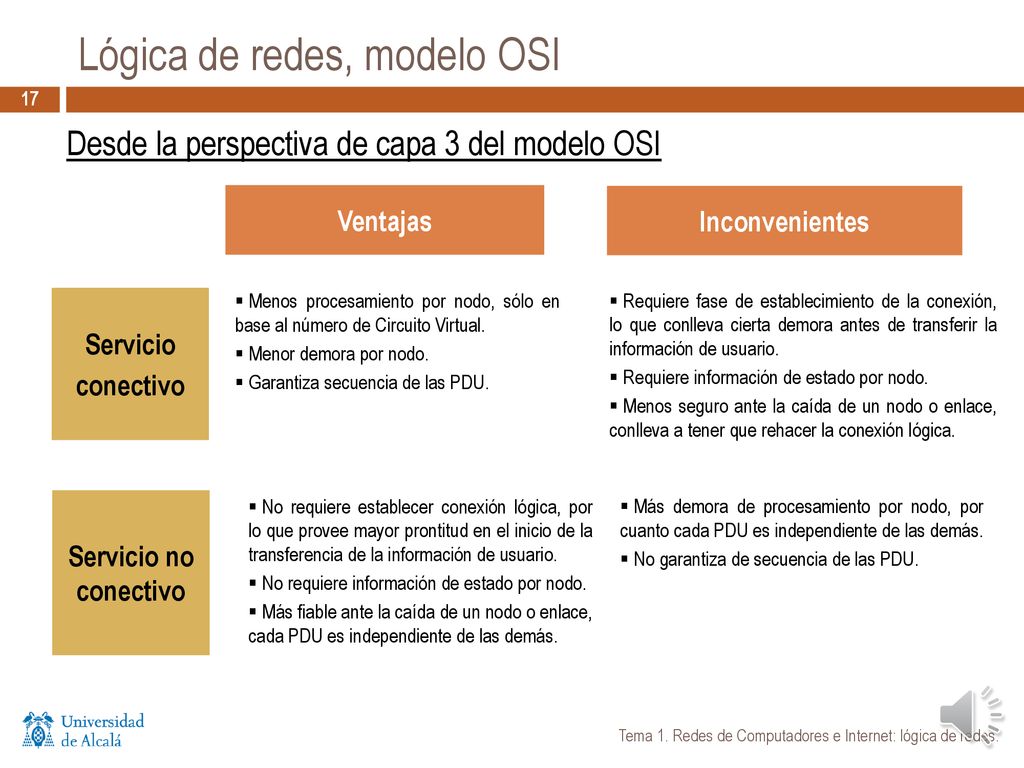

17 Lógica de redes, modelo OSI
Desde la perspectiva de capa 3 del modelo OSI Ventajas Inconvenientes Servicio conectivo Menos procesamiento por nodo, sólo en base al número de Circuito Virtual. Menor demora por nodo. Garantiza secuencia de las PDU. Requiere fase de establecimiento de la conexión, lo que conlleva cierta demora antes de transferir la información de usuario. Requiere información de estado por nodo. Menos seguro ante la caída de un nodo o enlace, conlleva a tener que rehacer la conexión lógica. Servicio no conectivo No requiere establecer conexión lógica, por lo que provee mayor prontitud en el inicio de la transferencia de la información de usuario. No requiere información de estado por nodo. Más fiable ante la caída de un nodo o enlace, cada PDU es independiente de las demás. Más demora de procesamiento por nodo, por cuanto cada PDU es independiente de las demás. No garantiza de secuencia de las PDU. Tema 1. Redes de Computadores e Internet: lógica de redes.
