OSI vs TCP/IP  En sistemas en red, la abstracción lleva al concepto del modelo de capas. ◦ Se comienza con servicios ofrecidos por la capa física y.

Presentación del tema: "OSI vs TCP/IP  En sistemas en red, la abstracción lleva al concepto del modelo de capas. ◦ Se comienza con servicios ofrecidos por la capa física y."— Transcripción de la presentación:

1

2 OSI vs TCP/IP

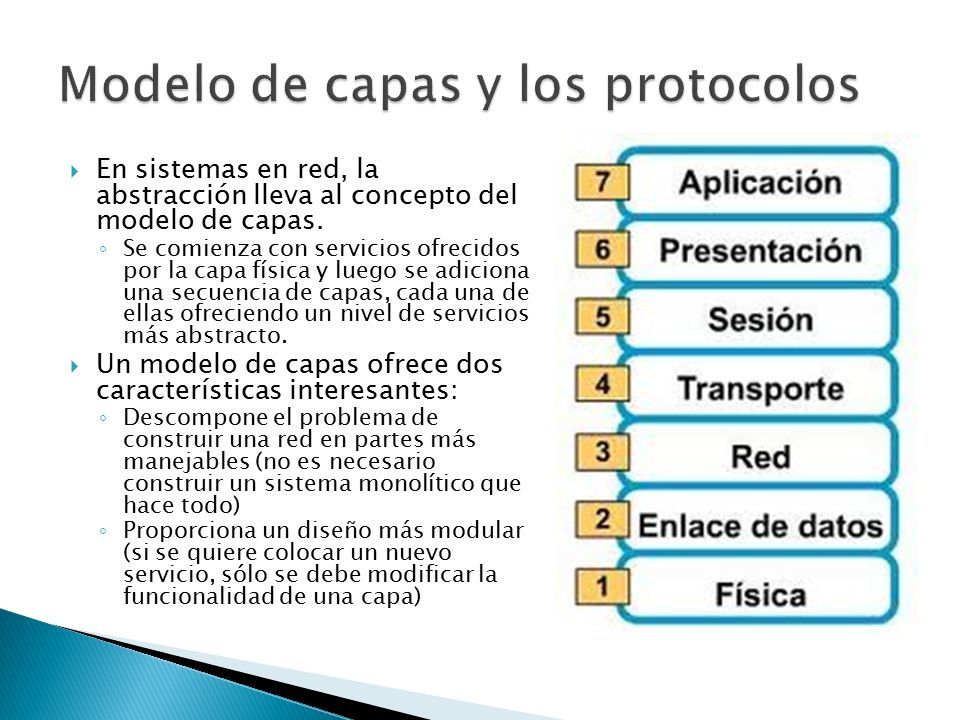

3  En sistemas en red, la abstracción lleva al concepto del modelo de capas. ◦ Se comienza con servicios ofrecidos por la capa física y luego se adiciona una secuencia de capas, cada una de ellas ofreciendo un nivel de servicios más abstracto.  Un modelo de capas ofrece dos características interesantes: ◦ Descompone el problema de construir una red en partes más manejables (no es necesario construir un sistema monolítico que hace todo) ◦ Proporciona un diseño más modular (si se quiere colocar un nuevo servicio, sólo se debe modificar la funcionalidad de una capa)

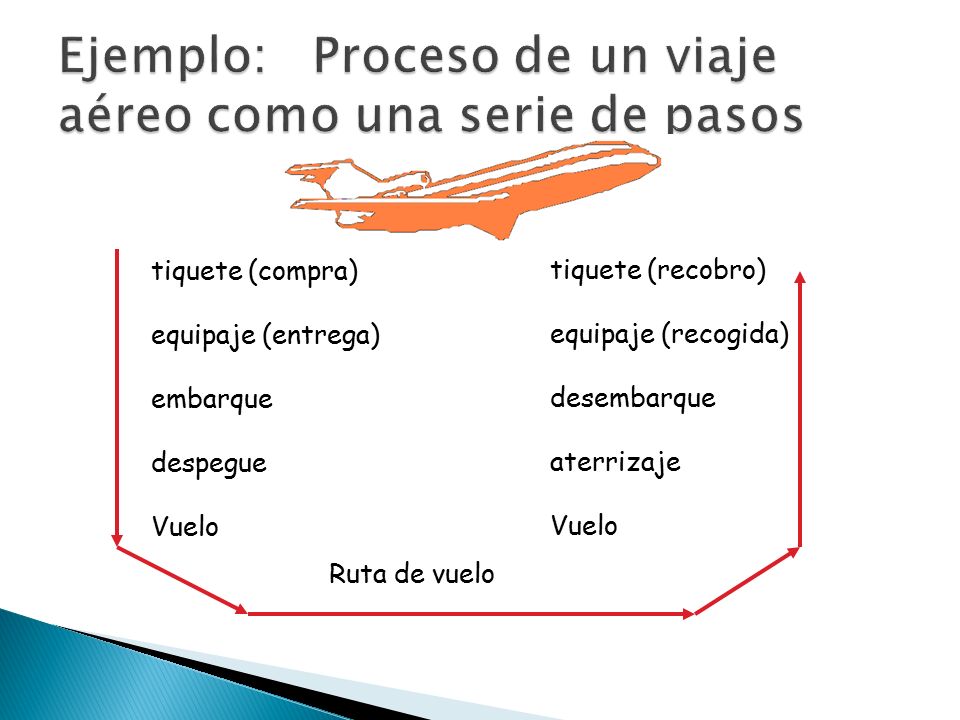

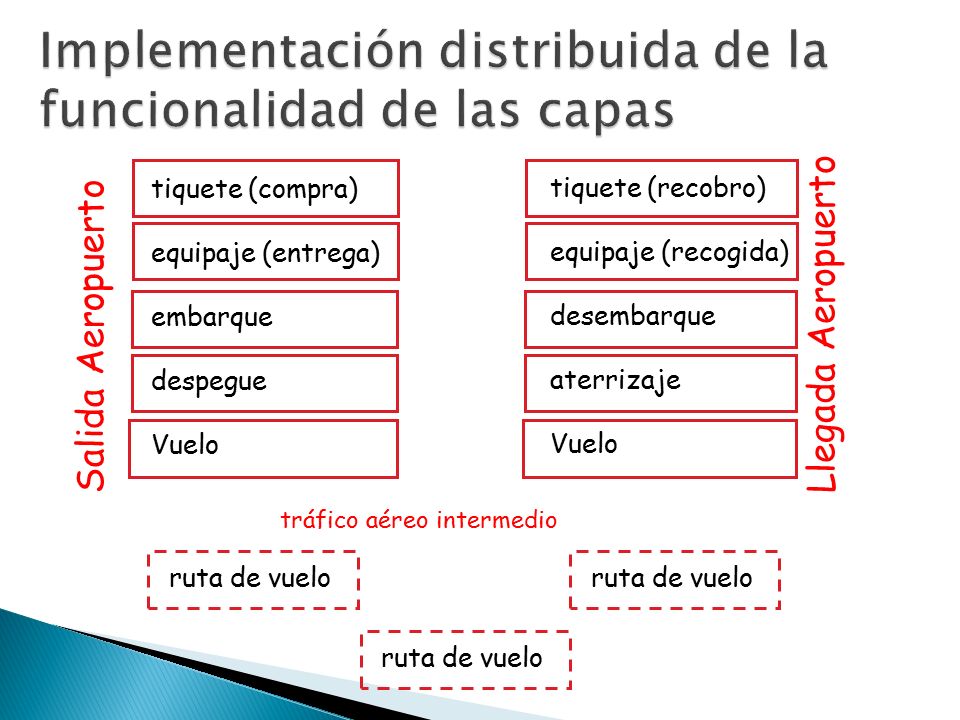

4 tiquete (compra) equipaje (entrega) embarque despegue Vuelo tiquete (recobro) equipaje (recogida) desembarque aterrizaje Vuelo Ruta de vuelo

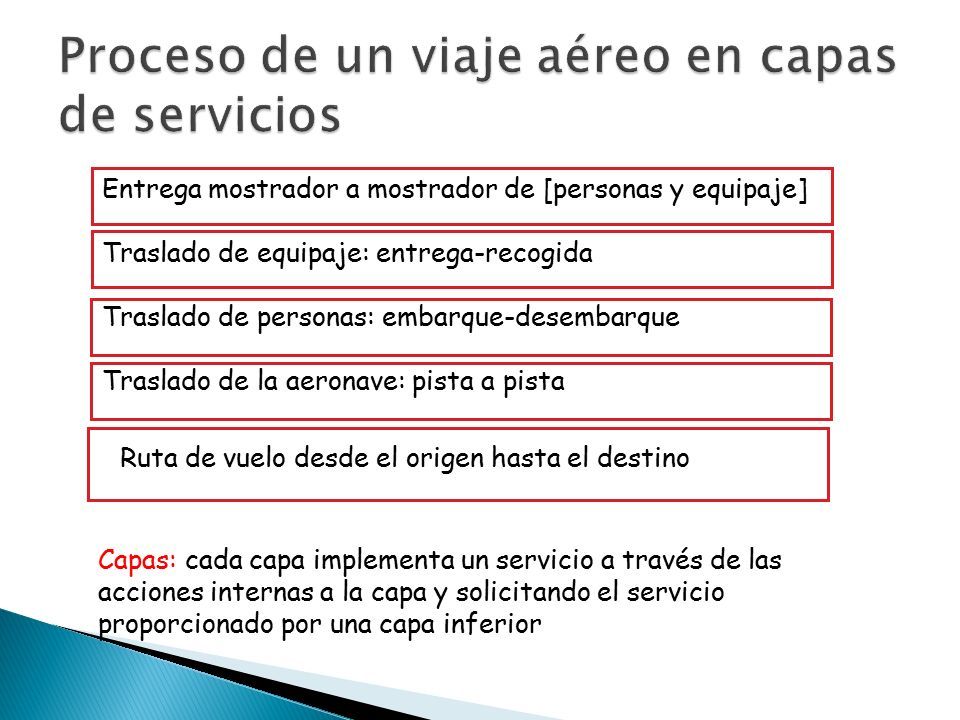

5 Entrega mostrador a mostrador de [personas y equipaje] Traslado de equipaje: entrega-recogida Traslado de personas: embarque-desembarque Traslado de la aeronave: pista a pista Ruta de vuelo desde el origen hasta el destino Capas: cada capa implementa un servicio a través de las acciones internas a la capa y solicitando el servicio proporcionado por una capa inferior

6 tiquete (compra) equipaje (entrega) embarque despegue Vuelo tiquete (recobro) equipaje (recogida) desembarque aterrizaje Vuelo ruta de vuelo Salida Aeropuerto Llegada Aeropuerto tráfico aéreo intermedio ruta de vuelo

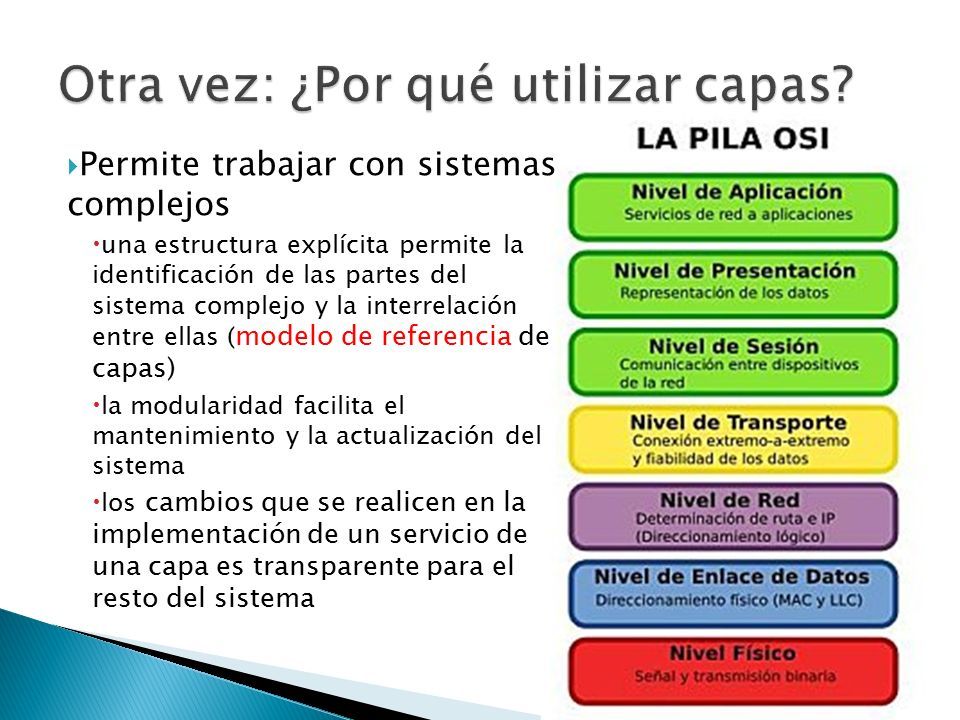

7  Permite trabajar con sistemas complejos  una estructura explícita permite la identificación de las partes del sistema complejo y la interrelación entre ellas ( modelo de referencia de capas)  la modularidad facilita el mantenimiento y la actualización del sistema  los cambios que se realicen en la implementación de un servicio de una capa es transparente para el resto del sistema

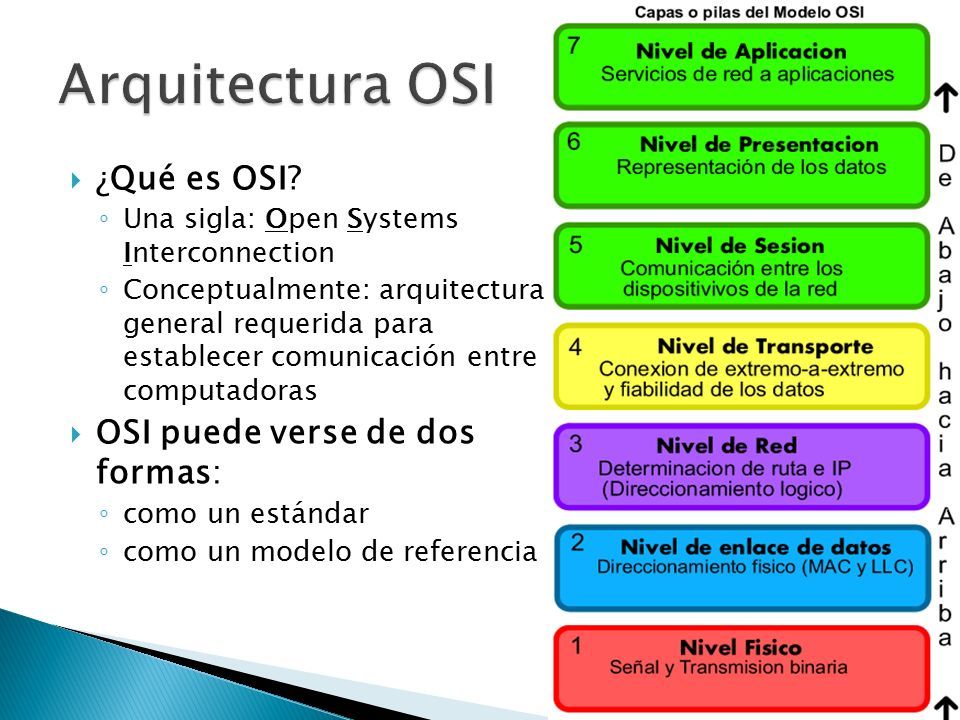

8  ¿Qué es OSI? ◦ Una sigla: Open Systems Interconnection ◦ Conceptualmente: arquitectura general requerida para establecer comunicación entre computadoras  OSI puede verse de dos formas: ◦ como un estándar ◦ como un modelo de referencia

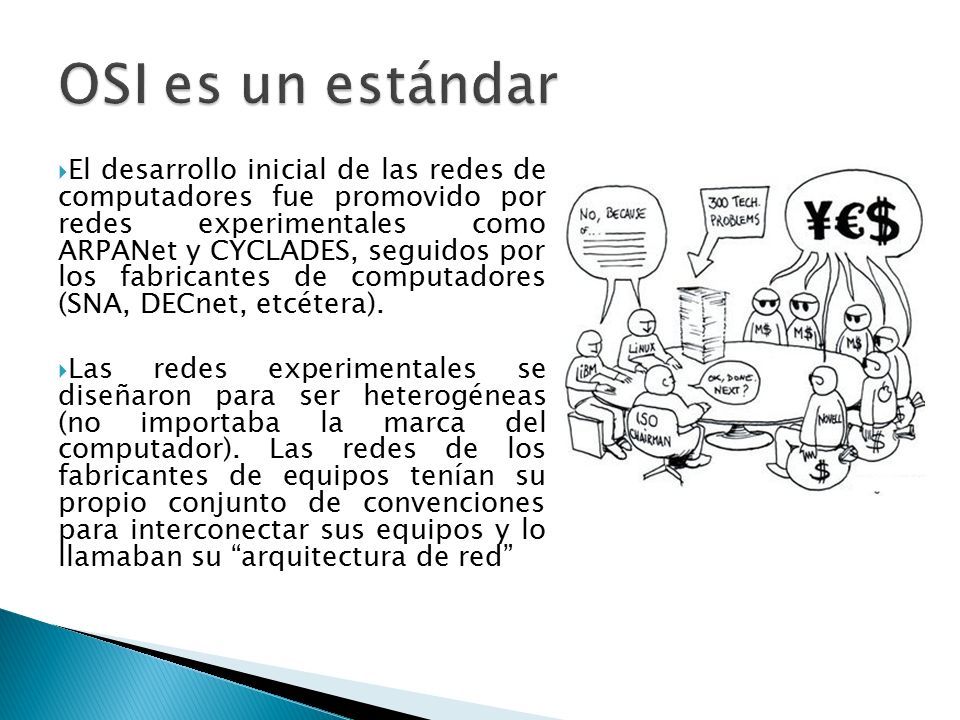

9  El desarrollo inicial de las redes de computadores fue promovido por redes experimentales como ARPANet y CYCLADES, seguidos por los fabricantes de computadores (SNA, DECnet, etcétera).  Las redes experimentales se diseñaron para ser heterogéneas (no importaba la marca del computador). Las redes de los fabricantes de equipos tenían su propio conjunto de convenciones para interconectar sus equipos y lo llamaban su “arquitectura de red”

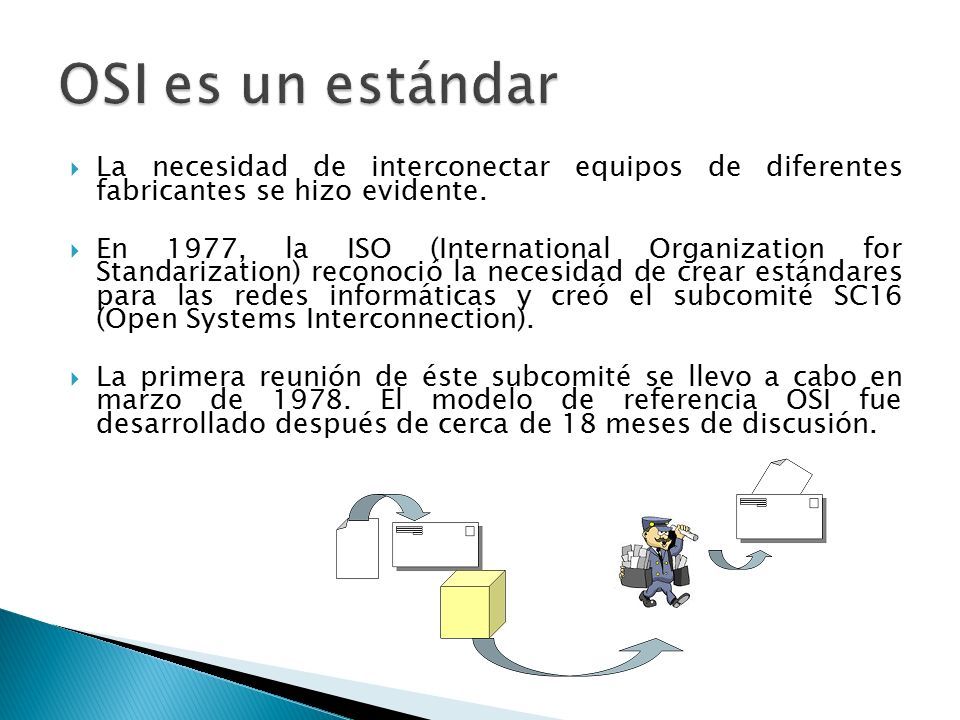

10  La necesidad de interconectar equipos de diferentes fabricantes se hizo evidente.  En 1977, la ISO (International Organization for Standarization) reconoció la necesidad de crear estándares para las redes informáticas y creó el subcomité SC16 (Open Systems Interconnection).  La primera reunión de éste subcomité se llevo a cabo en marzo de 1978. El modelo de referencia OSI fue desarrollado después de cerca de 18 meses de discusión.

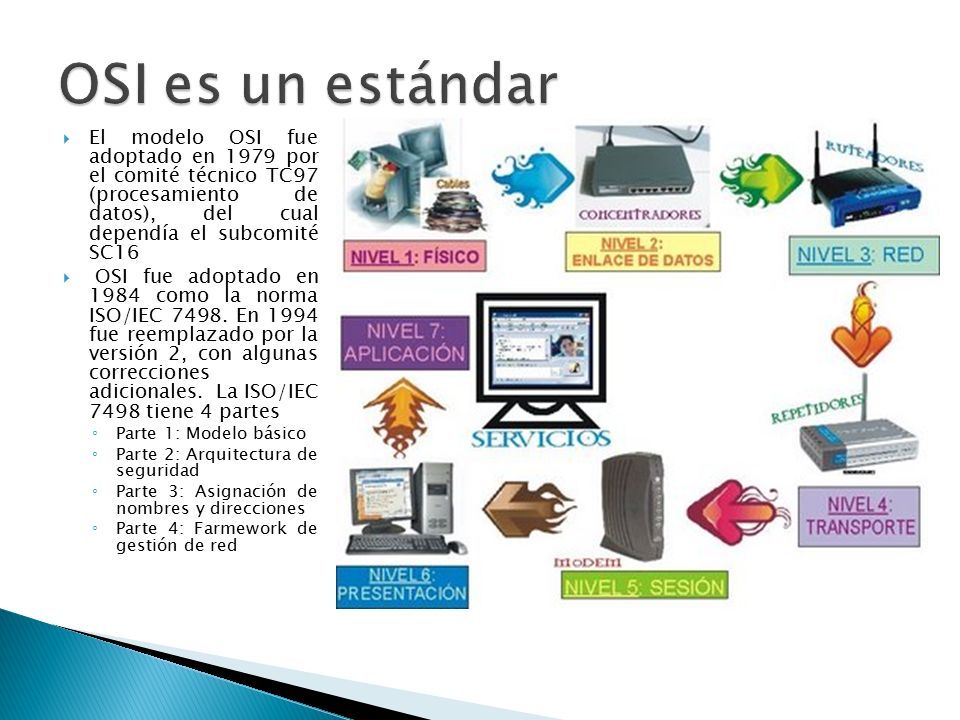

11  El modelo OSI fue adoptado en 1979 por el comité técnico TC97 (procesamiento de datos), del cual dependía el subcomité SC16  OSI fue adoptado en 1984 como la norma ISO/IEC 7498. En 1994 fue reemplazado por la versión 2, con algunas correcciones adicionales. La ISO/IEC 7498 tiene 4 partes ◦ Parte 1: Modelo básico ◦ Parte 2: Arquitectura de seguridad ◦ Parte 3: Asignación de nombres y direcciones ◦ Parte 4: Farmework de gestión de red

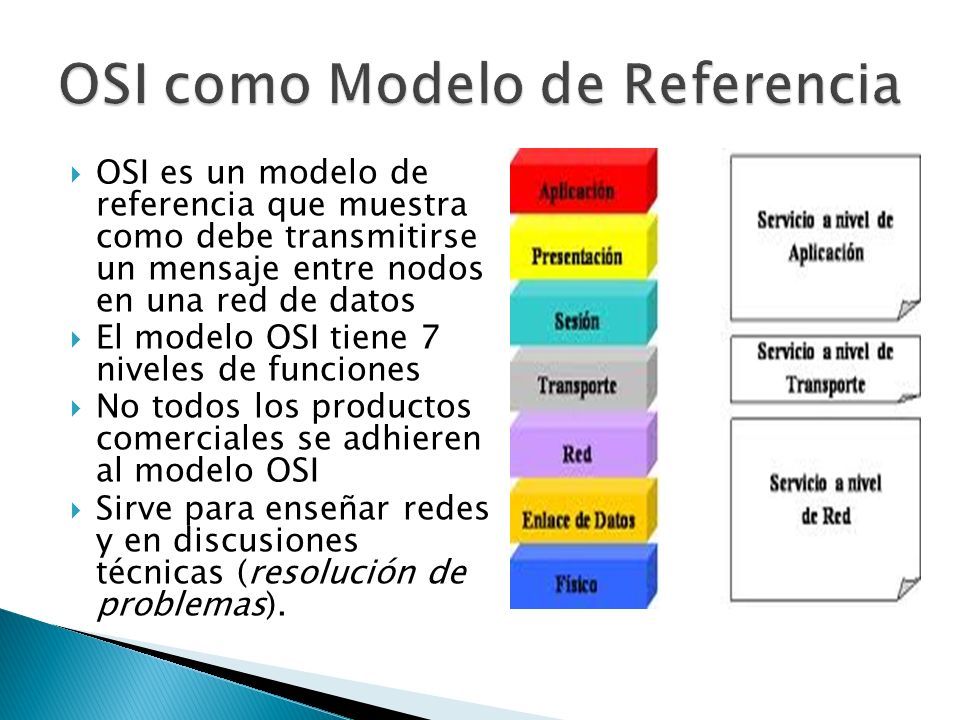

12  OSI es un modelo de referencia que muestra como debe transmitirse un mensaje entre nodos en una red de datos  El modelo OSI tiene 7 niveles de funciones  No todos los productos comerciales se adhieren al modelo OSI  Sirve para enseñar redes y en discusiones técnicas (resolución de problemas).

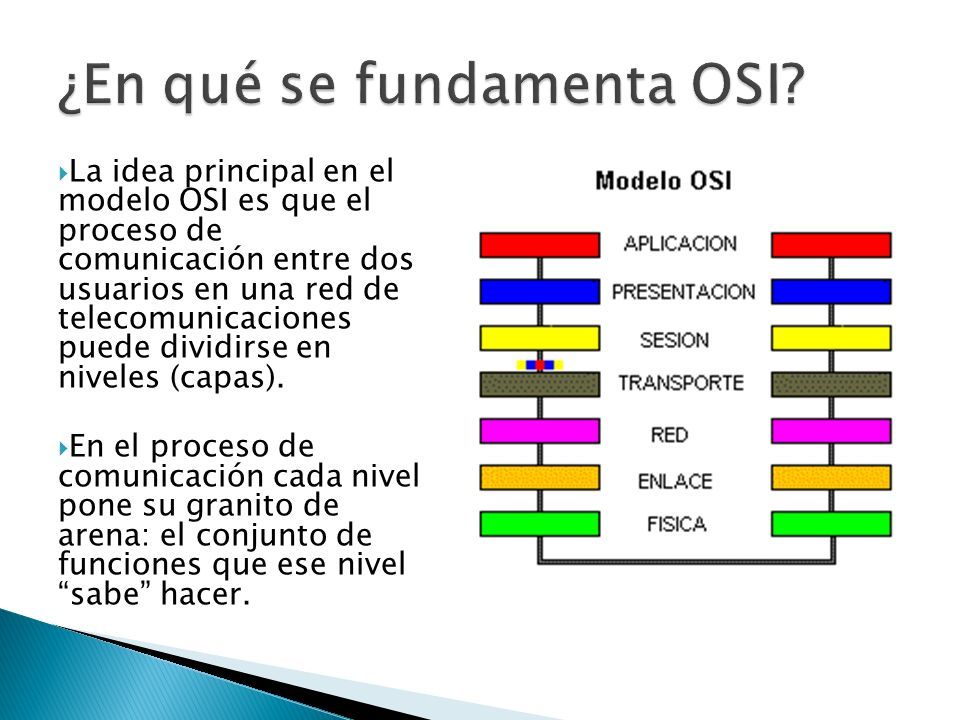

13  La idea principal en el modelo OSI es que el proceso de comunicación entre dos usuarios en una red de telecomunicaciones puede dividirse en niveles (capas).  En el proceso de comunicación cada nivel pone su granito de arena: el conjunto de funciones que ese nivel “sabe” hacer.

14  Los usuarios que participan en la comunicación utilizan equipos que tienen “instaladas” las funciones de las 7 capas del modelo OSI (o su equivalente) ◦ En el equipo que envía:  El mensaje “baja” a través de las capas del modelo OSI. ◦ En el equipo que recibe:  El mensaje “sube” a través de las capas del modelo OSI

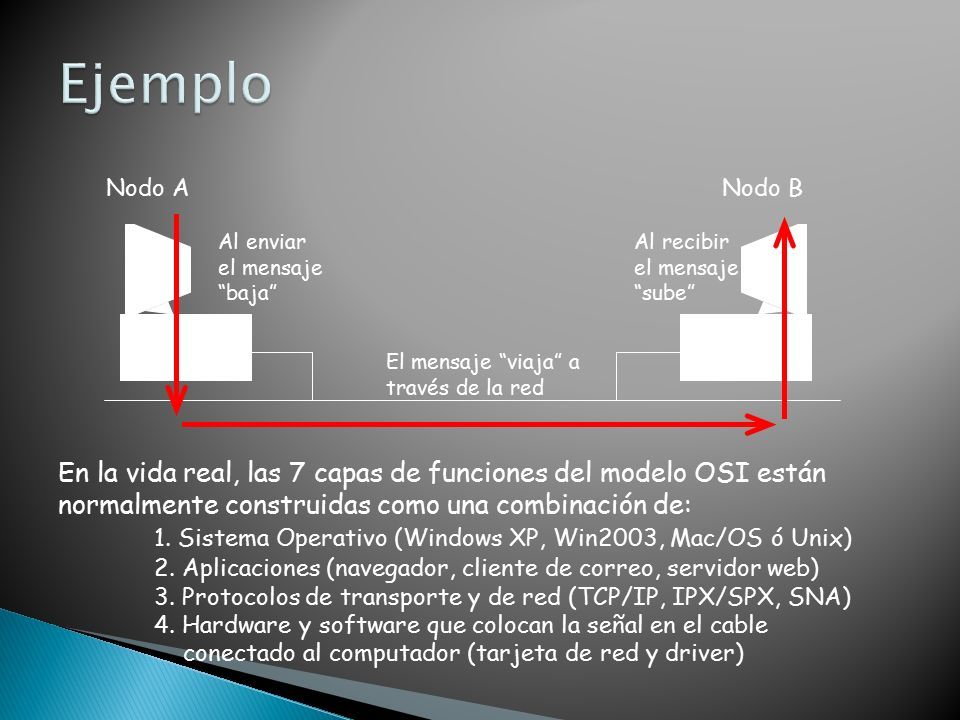

15 En la vida real, las 7 capas de funciones del modelo OSI están normalmente construidas como una combinación de: 1. Sistema Operativo (Windows XP, Win2003, Mac/OS ó Unix) 2. Aplicaciones (navegador, cliente de correo, servidor web) 3. Protocolos de transporte y de red (TCP/IP, IPX/SPX, SNA) 4. Hardware y software que colocan la señal en el cable conectado al computador (tarjeta de red y driver) Al recibir el mensaje “sube” Al enviar el mensaje “baja” El mensaje “viaja” a través de la red Nodo ANodo B

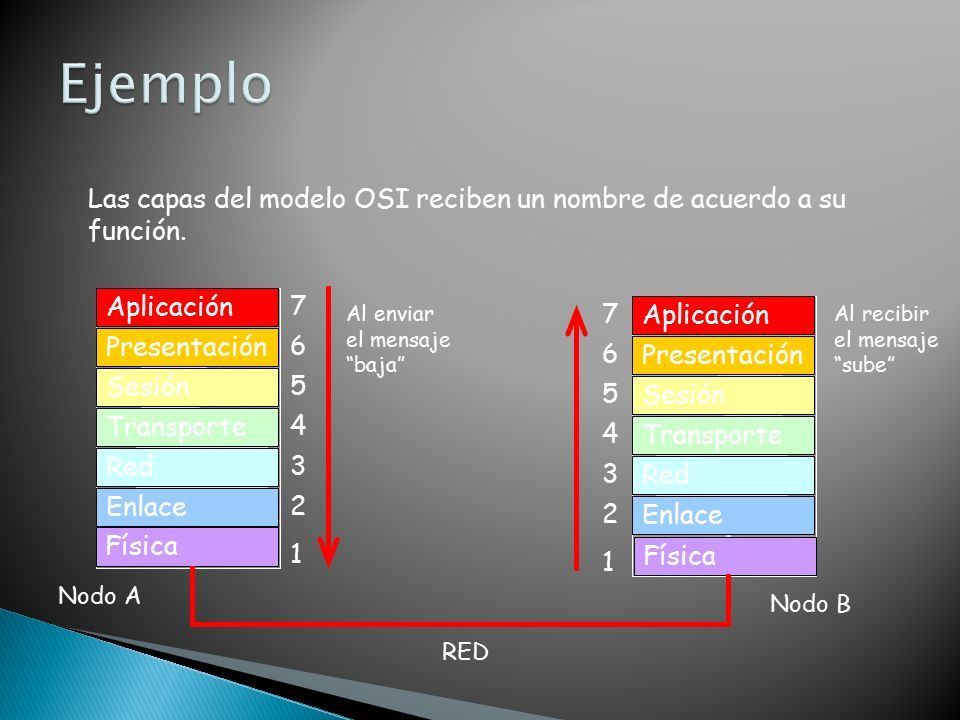

16 Aplicación Presentación Sesión Transporte Red Enlace Física Aplicación Presentación Sesión Transporte Red Enlace Física 1 2 3 4 5 6 7 1 2 3 4 5 6 7 Al enviar el mensaje “baja” Al recibir el mensaje “sube” RED Nodo A Nodo B Las capas del modelo OSI reciben un nombre de acuerdo a su función.

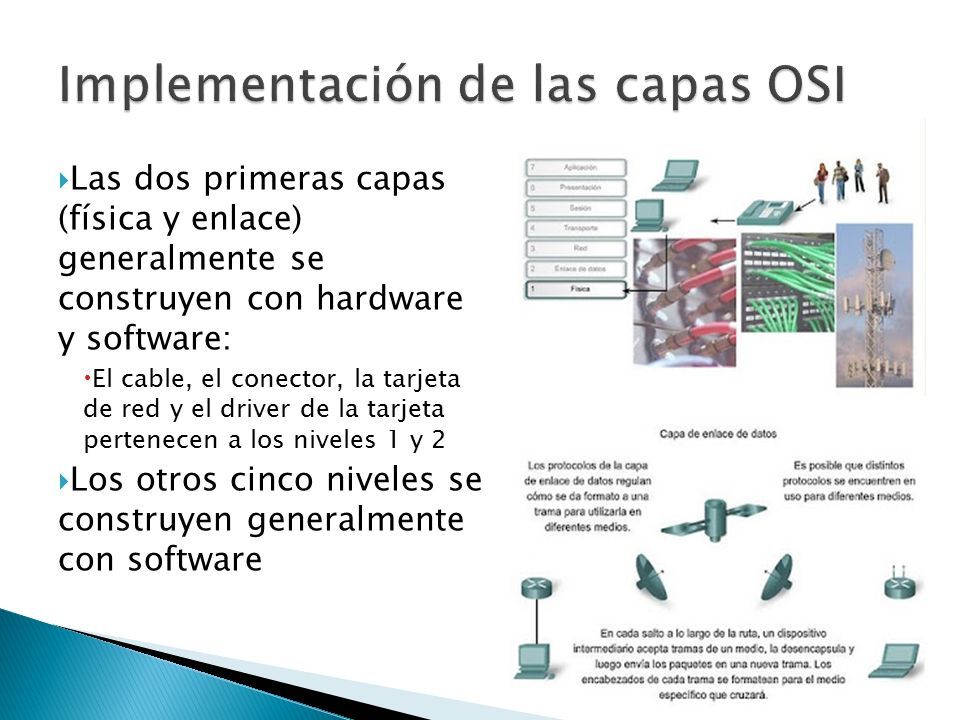

17  Las dos primeras capas (física y enlace) generalmente se construyen con hardware y software:  El cable, el conector, la tarjeta de red y el driver de la tarjeta pertenecen a los niveles 1 y 2  Los otros cinco niveles se construyen generalmente con software

18  Cada capa ofrece un conjunto de funciones para la capa superior y utiliza funciones de la capa inferior  Cada capa, en un nodo, se comunica con su igual en el otro nodo Capa A Capa B Capa A Capa B NODO 1NODO 2

19  El modelo OSI distingue entre: ◦ Servicios (funciones): Qué hace la capa ◦ Interfaces: Cómo las capas vecinas pueden solicitar/dar servicios ◦ Protocolos: Reglas para que capas “pares” se comuniquen Capa A Capa B Capa A Capa B NODO 1NODO 2

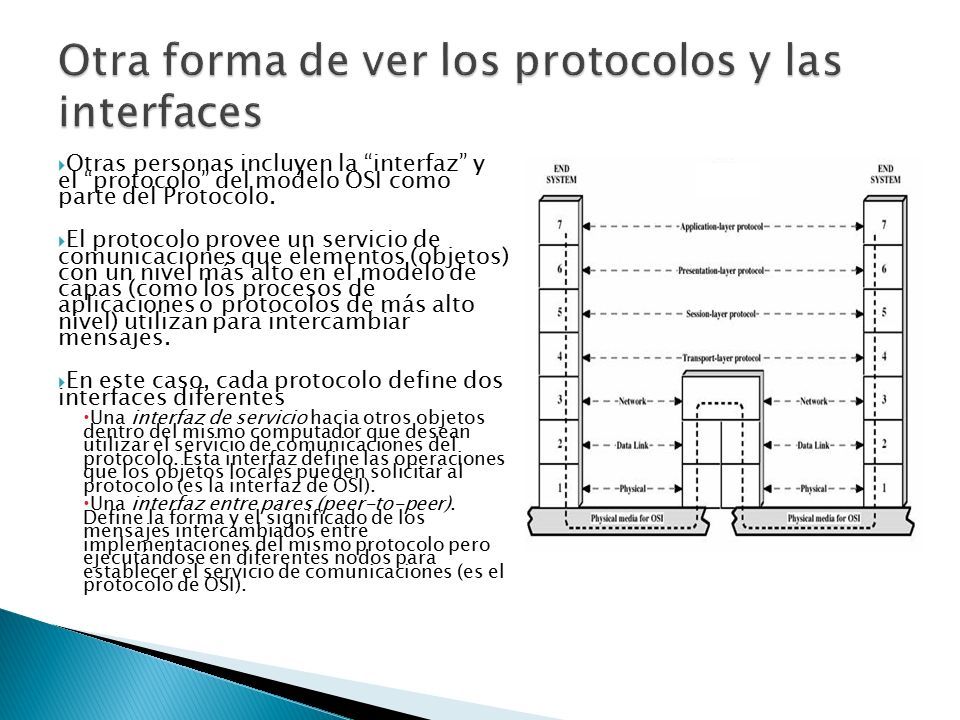

20  Otras personas incluyen la “interfaz” y el “protocolo” del modelo OSI como parte del Protocolo.  El protocolo provee un servicio de comunicaciones que elementos (objetos) con un nivel más alto en el modelo de capas (como los procesos de aplicaciones o protocolos de más alto nivel) utilizan para intercambiar mensajes.  En este caso, cada protocolo define dos interfaces diferentes  Una interfaz de servicio hacia otros objetos dentro del mismo computador que desean utilizar el servicio de comunicaciones del protocolo. Esta interfaz define las operaciones que los objetos locales pueden solicitar al protocolo (es la interfaz de OSI).  Una interfaz entre pares (peer-to-peer). Define la forma y el significado de los mensajes intercambiados entre implementaciones del mismo protocolo pero ejecutándose en diferentes nodos para establecer el servicio de comunicaciones (es el protocolo de OSI).

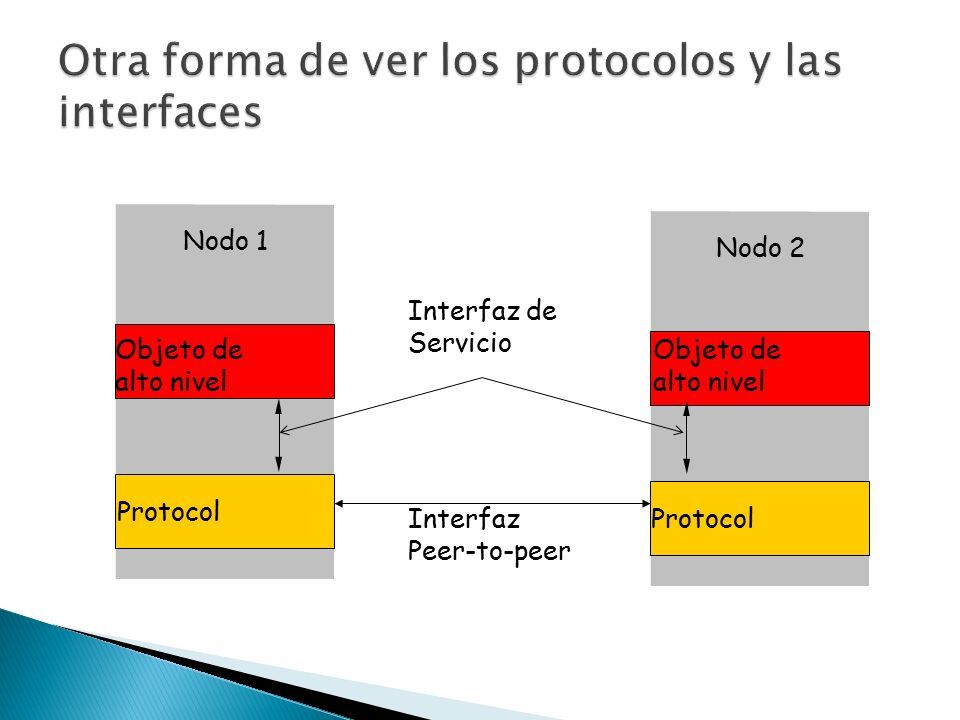

21 Nodo 1 Protocol Objeto de alto nivel Interfaz de Servicio Interfaz Peer-to-peer Nodo 2 Protocol Objeto de alto nivel

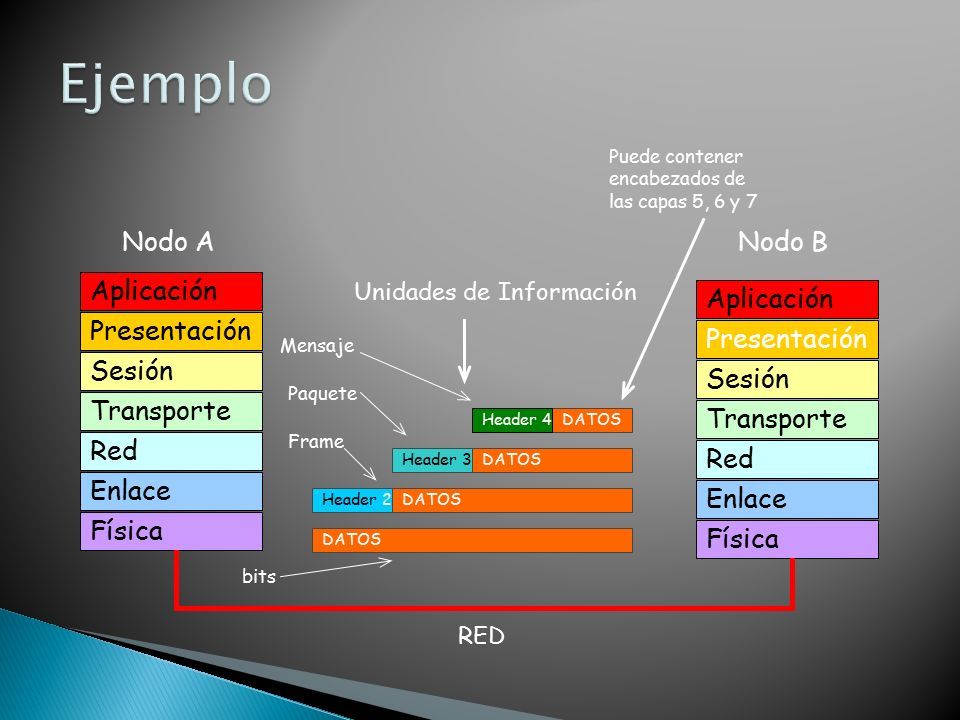

22 Aplicación Presentación Sesión Transporte Red Enlace Física Aplicación Presentación Sesión Transporte Red Enlace Física RED Nodo ANodo B DATOS Header 4 Header 3 Header 2 Unidades de Información Puede contener encabezados de las capas 5, 6 y 7 Mensaje Paquete Frame bits

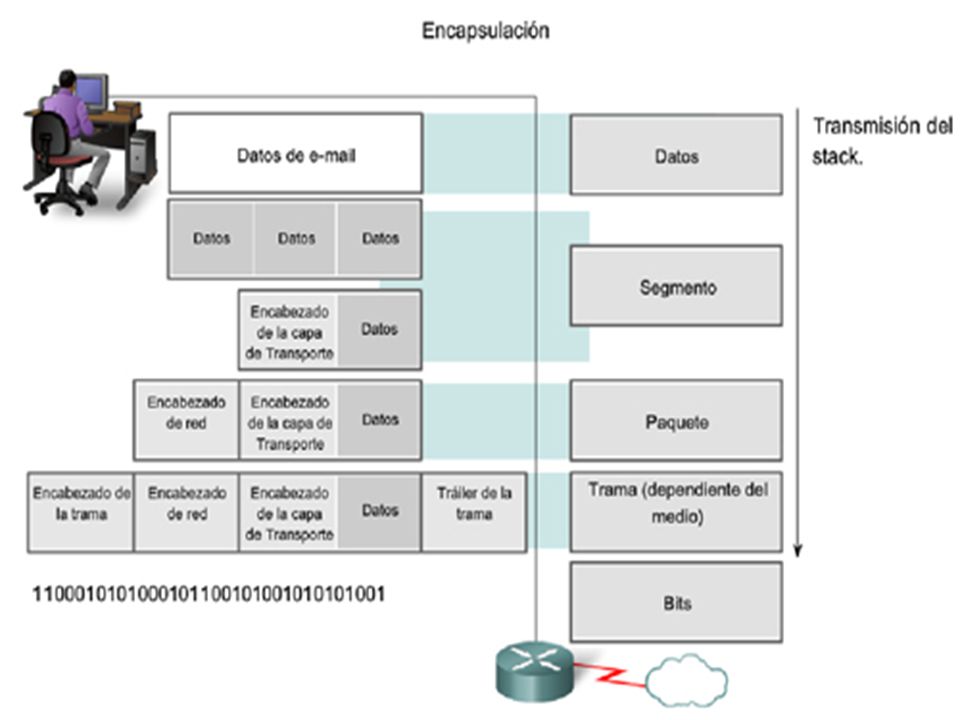

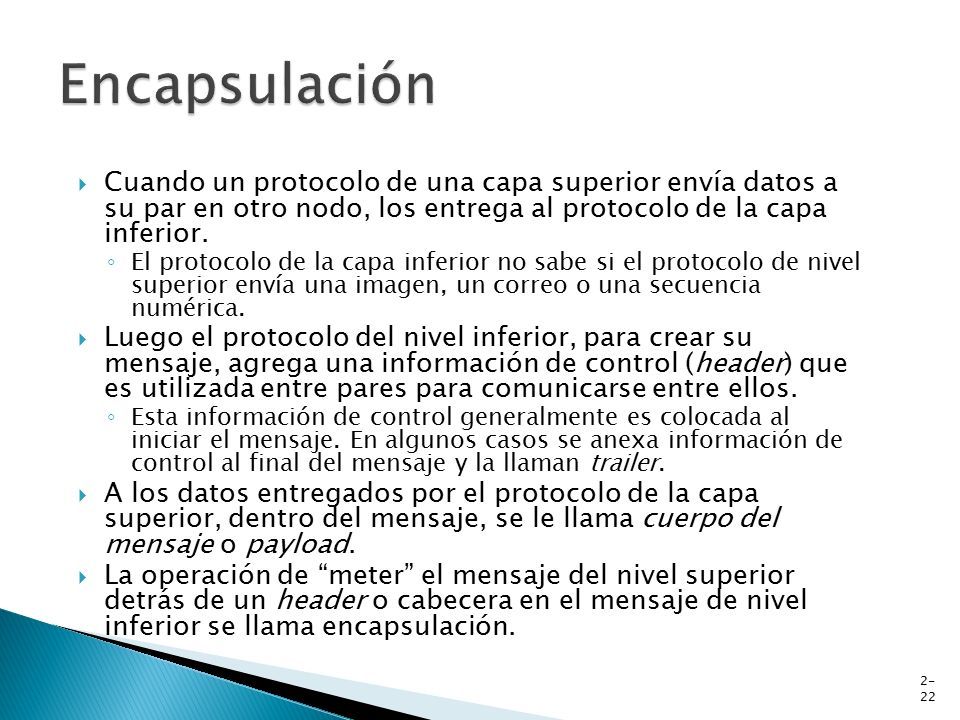

23  Cuando un protocolo de una capa superior envía datos a su par en otro nodo, los entrega al protocolo de la capa inferior. ◦ El protocolo de la capa inferior no sabe si el protocolo de nivel superior envía una imagen, un correo o una secuencia numérica.  Luego el protocolo del nivel inferior, para crear su mensaje, agrega una información de control (header) que es utilizada entre pares para comunicarse entre ellos. ◦ Esta información de control generalmente es colocada al iniciar el mensaje. En algunos casos se anexa información de control al final del mensaje y la llaman trailer.  A los datos entregados por el protocolo de la capa superior, dentro del mensaje, se le llama cuerpo del mensaje o payload.  La operación de “meter” el mensaje del nivel superior detrás de un header o cabecera en el mensaje de nivel inferior se llama encapsulación. 2- 22

24

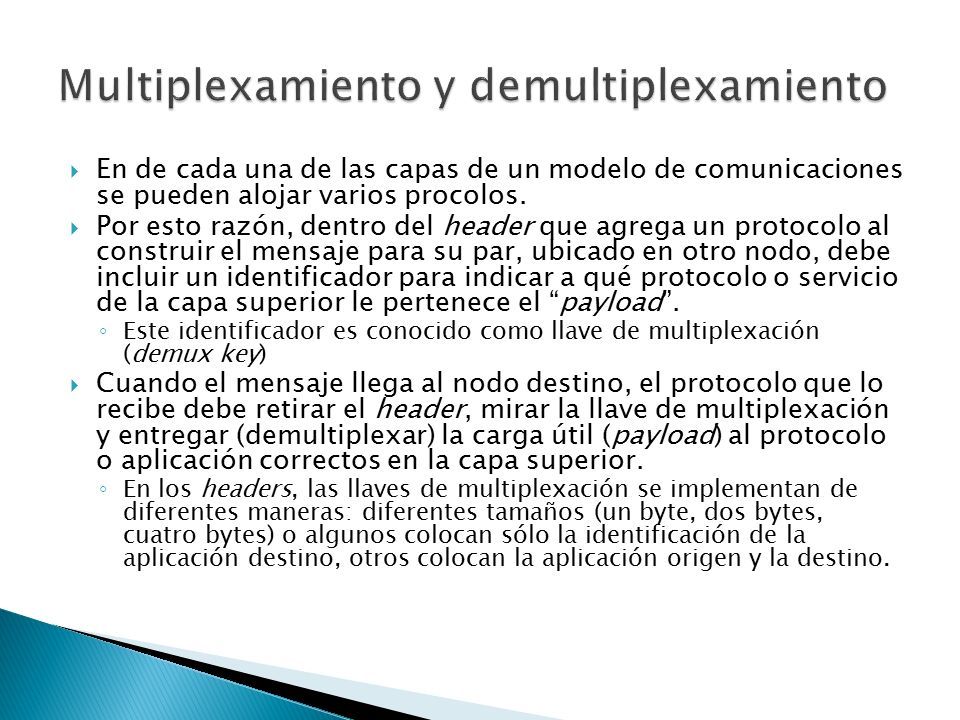

25  En de cada una de las capas de un modelo de comunicaciones se pueden alojar varios procolos.  Por esto razón, dentro del header que agrega un protocolo al construir el mensaje para su par, ubicado en otro nodo, debe incluir un identificador para indicar a qué protocolo o servicio de la capa superior le pertenece el “payload”. ◦ Este identificador es conocido como llave de multiplexación (demux key)  Cuando el mensaje llega al nodo destino, el protocolo que lo recibe debe retirar el header, mirar la llave de multiplexación y entregar (demultiplexar) la carga útil (payload) al protocolo o aplicación correctos en la capa superior. ◦ En los headers, las llaves de multiplexación se implementan de diferentes maneras: diferentes tamaños (un byte, dos bytes, cuatro bytes) o algunos colocan sólo la identificación de la aplicación destino, otros colocan la aplicación origen y la destino.

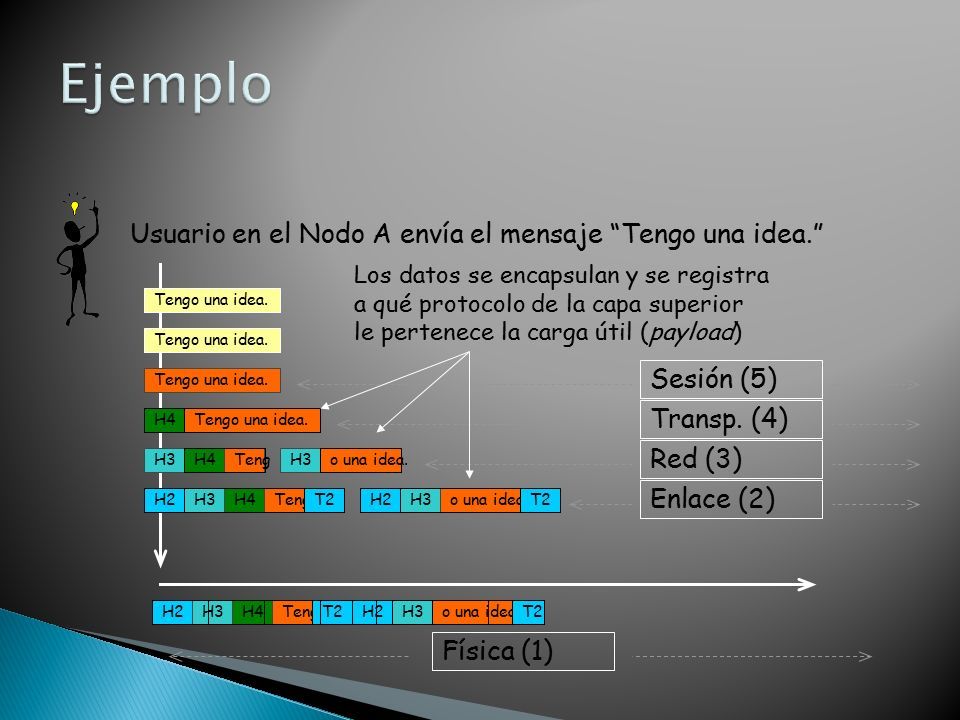

26 Enlace (2) Física (1) Usuario en el Nodo A envía el mensaje “Tengo una idea.” H4H3 Tengo una idea. Tengo una idea.H3 H4 H2H4H3TengT2o una idea.H3H2T2 H2H4H3TengT2o una idea.H3H2T2 Tengo una idea. Red (3) Transp. (4) Sesión (5) Los datos se encapsulan y se registra a qué protocolo de la capa superior le pertenece la carga útil (payload)

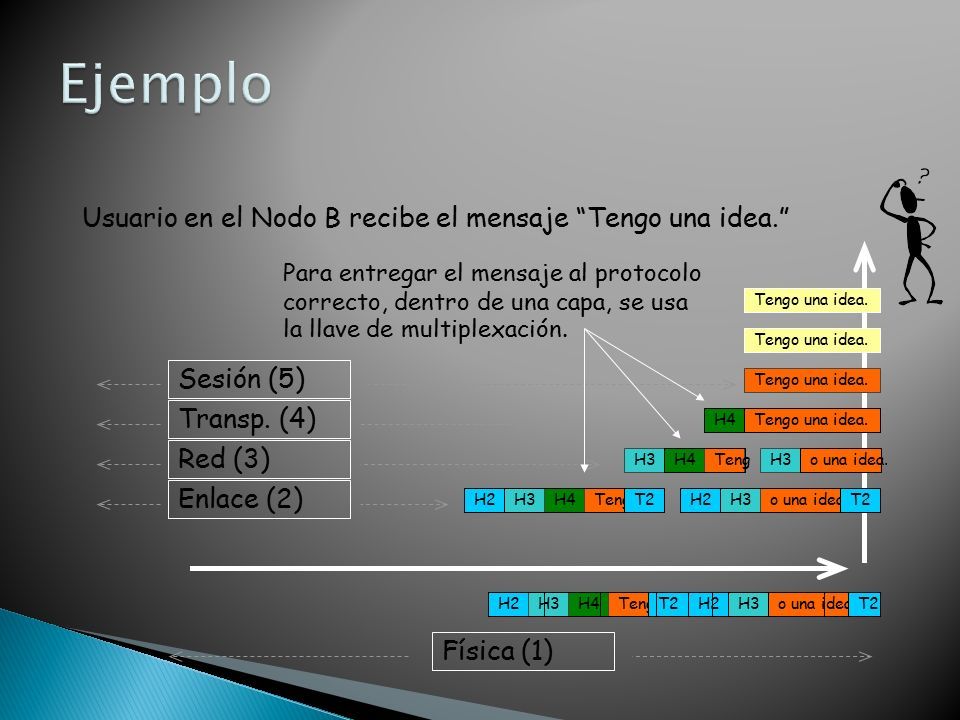

27 Física (1) Usuario en el Nodo B recibe el mensaje “Tengo una idea.” H4H3 Tengo una idea. Tengo una idea.H3 H4 H2H4H3TengT2o una idea.H3H2T2 H2H4H3TengT2o una idea.H3H2T2 Tengo una idea. Enlace (2) Red (3) Transp. (4) Sesión (5) Para entregar el mensaje al protocolo correcto, dentro de una capa, se usa la llave de multiplexación.

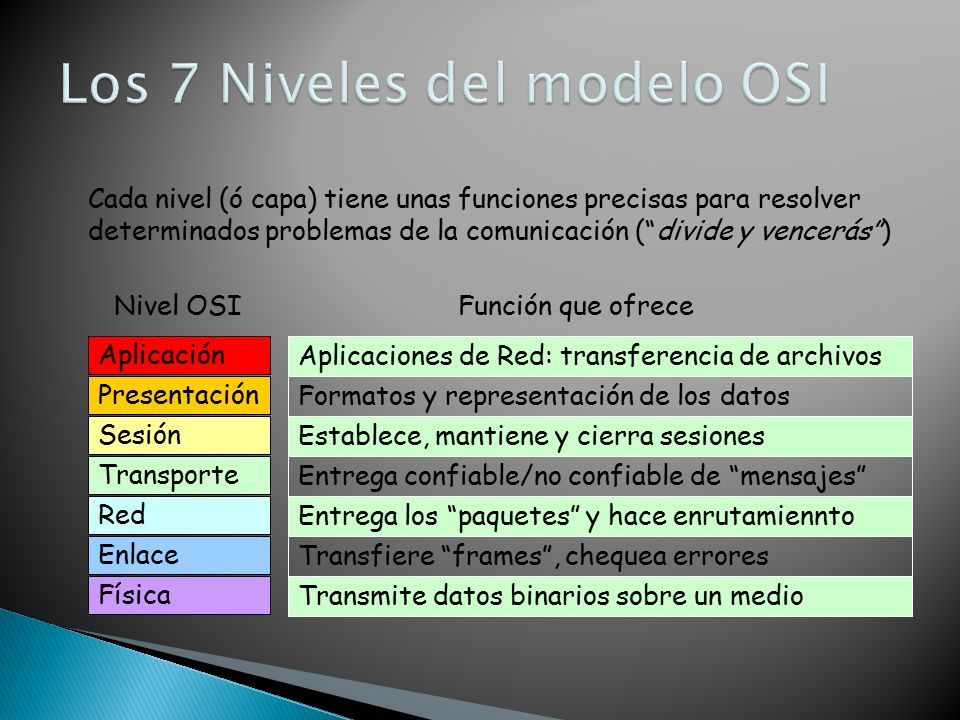

28 Aplicación Presentación Sesión Transporte Red Enlace Física Aplicaciones de Red: transferencia de archivos Formatos y representación de los datos Establece, mantiene y cierra sesiones Entrega confiable/no confiable de “mensajes” Entrega los “paquetes” y hace enrutamiennto Transfiere “frames”, chequea errores Transmite datos binarios sobre un medio Nivel OSIFunción que ofrece Cada nivel (ó capa) tiene unas funciones precisas para resolver determinados problemas de la comunicación (“divide y vencerás”)

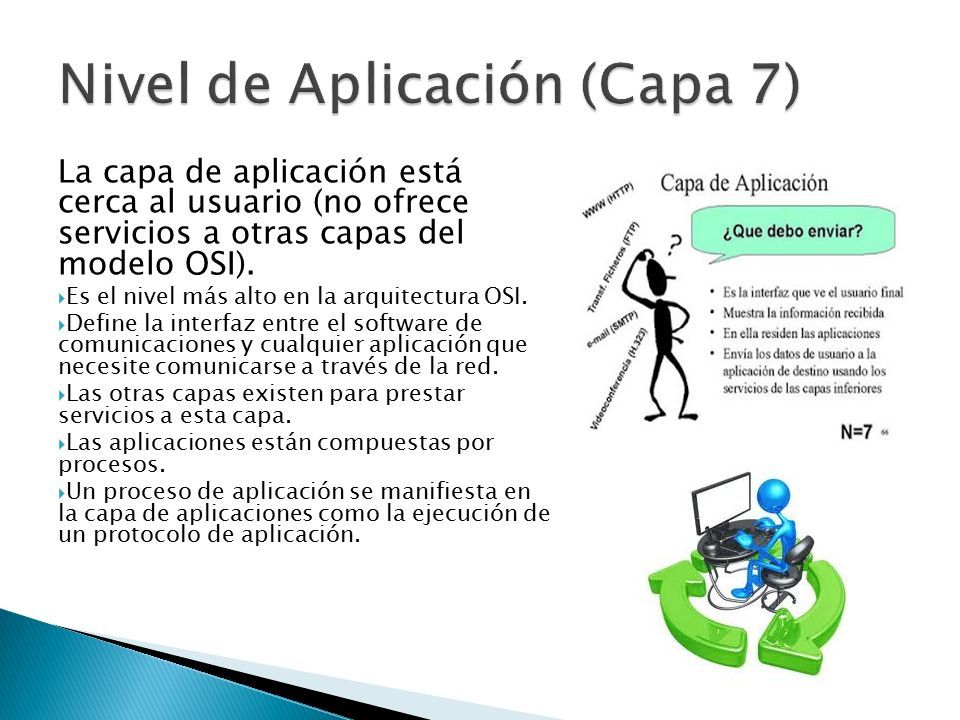

29 La capa de aplicación está cerca al usuario (no ofrece servicios a otras capas del modelo OSI).  Es el nivel más alto en la arquitectura OSI.  Define la interfaz entre el software de comunicaciones y cualquier aplicación que necesite comunicarse a través de la red.  Las otras capas existen para prestar servicios a esta capa.  Las aplicaciones están compuestas por procesos.  Un proceso de aplicación se manifiesta en la capa de aplicaciones como la ejecución de un protocolo de aplicación.

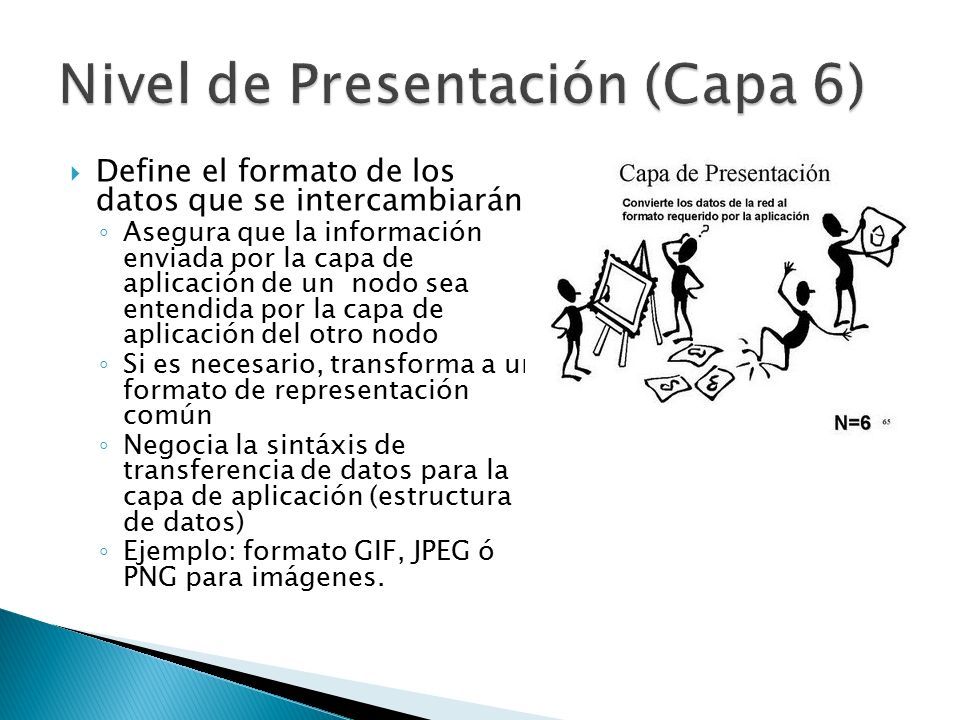

30  Define el formato de los datos que se intercambiarán ◦ Asegura que la información enviada por la capa de aplicación de un nodo sea entendida por la capa de aplicación del otro nodo ◦ Si es necesario, transforma a un formato de representación común ◦ Negocia la sintáxis de transferencia de datos para la capa de aplicación (estructura de datos) ◦ Ejemplo: formato GIF, JPEG ó PNG para imágenes.

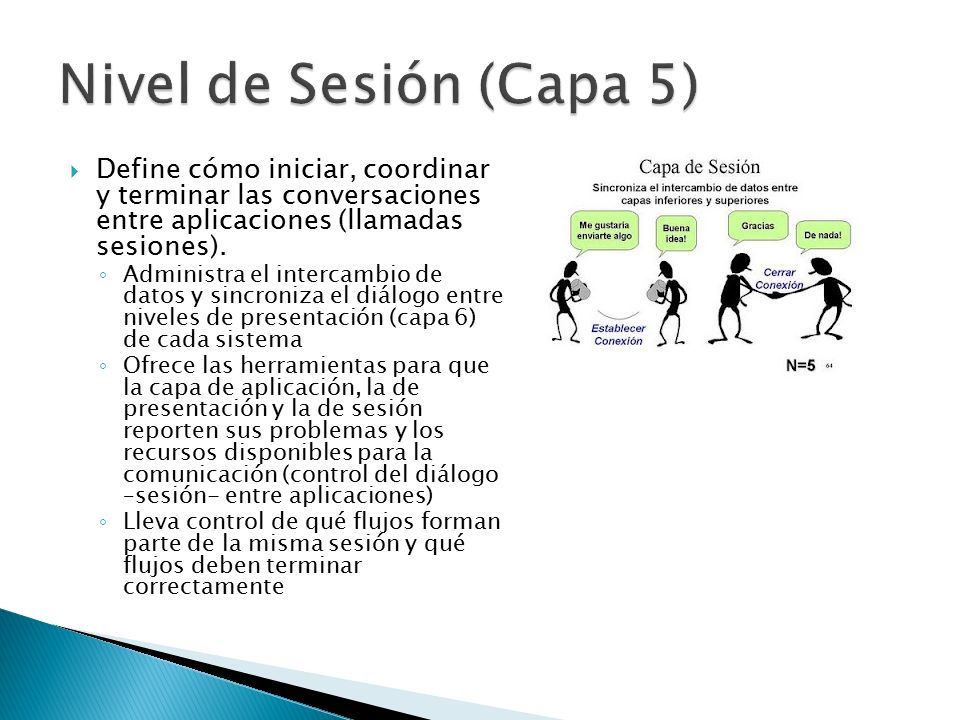

31  Define cómo iniciar, coordinar y terminar las conversaciones entre aplicaciones (llamadas sesiones). ◦ Administra el intercambio de datos y sincroniza el diálogo entre niveles de presentación (capa 6) de cada sistema ◦ Ofrece las herramientas para que la capa de aplicación, la de presentación y la de sesión reporten sus problemas y los recursos disponibles para la comunicación (control del diálogo –sesión- entre aplicaciones) ◦ Lleva control de qué flujos forman parte de la misma sesión y qué flujos deben terminar correctamente

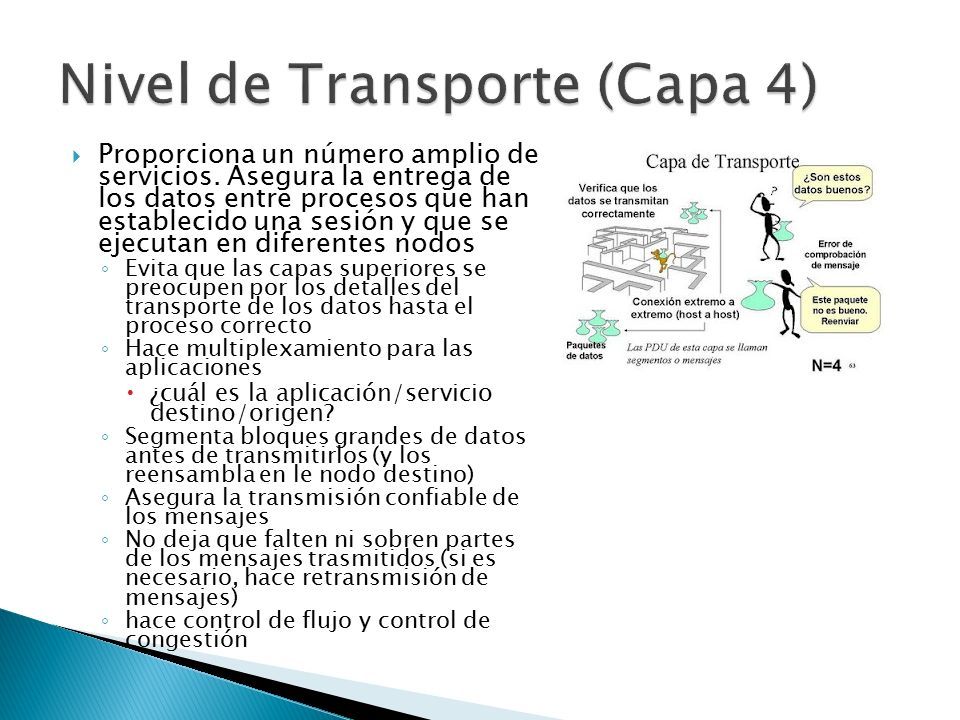

32  Proporciona un número amplio de servicios. Asegura la entrega de los datos entre procesos que han establecido una sesión y que se ejecutan en diferentes nodos ◦ Evita que las capas superiores se preocupen por los detalles del transporte de los datos hasta el proceso correcto ◦ Hace multiplexamiento para las aplicaciones  ¿cuál es la aplicación/servicio destino/origen? ◦ Segmenta bloques grandes de datos antes de transmitirlos (y los reensambla en le nodo destino) ◦ Asegura la transmisión confiable de los mensajes ◦ No deja que falten ni sobren partes de los mensajes trasmitidos (si es necesario, hace retransmisión de mensajes) ◦ hace control de flujo y control de congestión

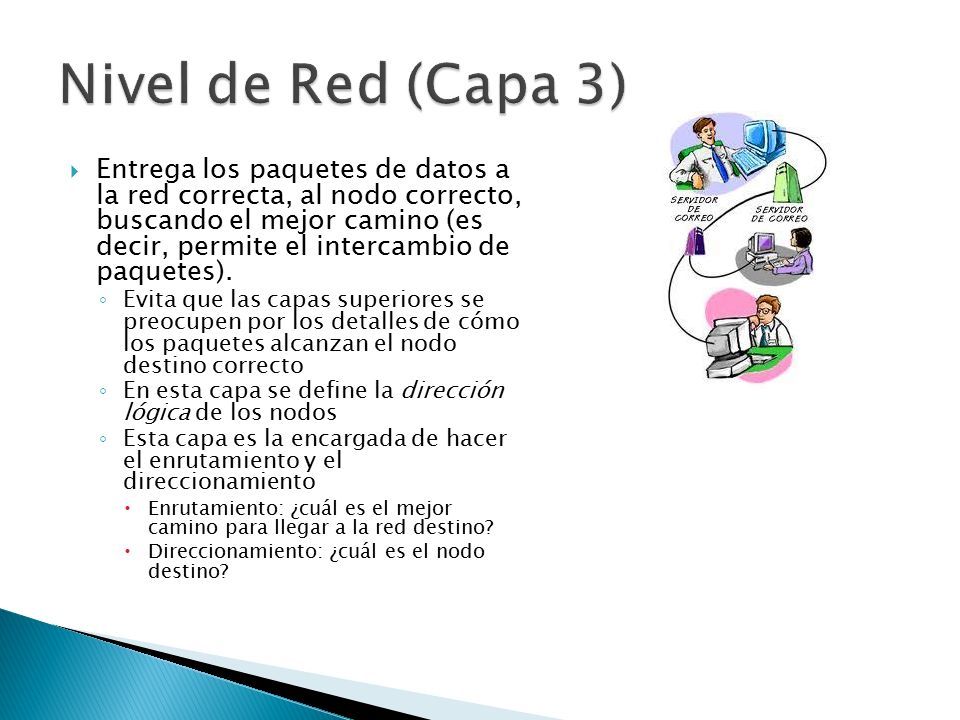

33  Entrega los paquetes de datos a la red correcta, al nodo correcto, buscando el mejor camino (es decir, permite el intercambio de paquetes). ◦ Evita que las capas superiores se preocupen por los detalles de cómo los paquetes alcanzan el nodo destino correcto ◦ En esta capa se define la dirección lógica de los nodos ◦ Esta capa es la encargada de hacer el enrutamiento y el direccionamiento  Enrutamiento: ¿cuál es el mejor camino para llegar a la red destino?  Direccionamiento: ¿cuál es el nodo destino?

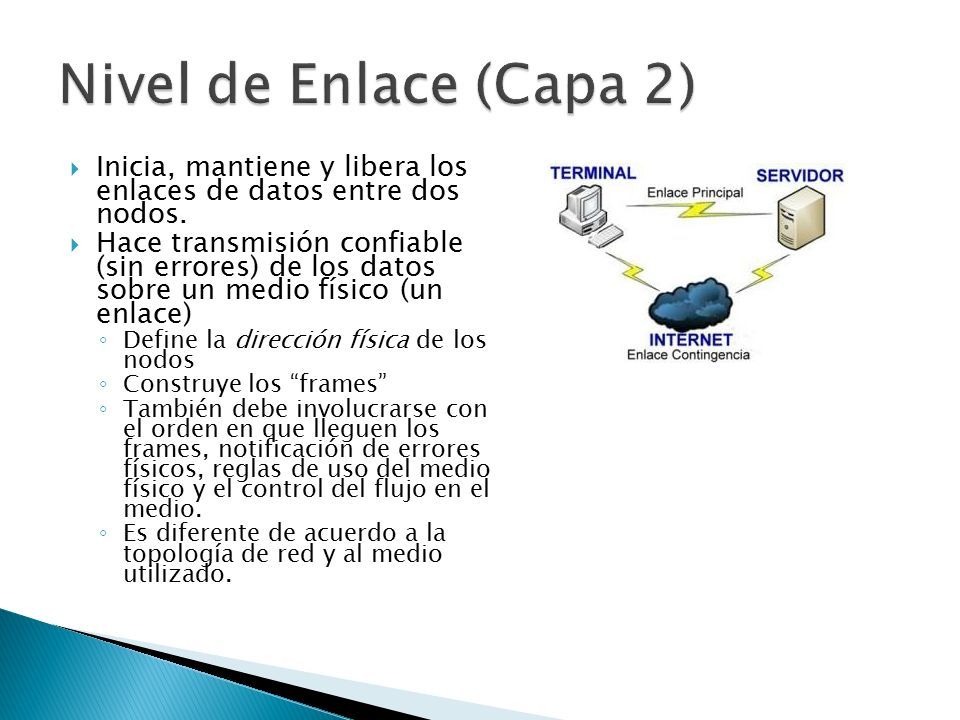

34  Inicia, mantiene y libera los enlaces de datos entre dos nodos.  Hace transmisión confiable (sin errores) de los datos sobre un medio físico (un enlace) ◦ Define la dirección física de los nodos ◦ Construye los “frames” ◦ También debe involucrarse con el orden en que lleguen los frames, notificación de errores físicos, reglas de uso del medio físico y el control del flujo en el medio. ◦ Es diferente de acuerdo a la topología de red y al medio utilizado.

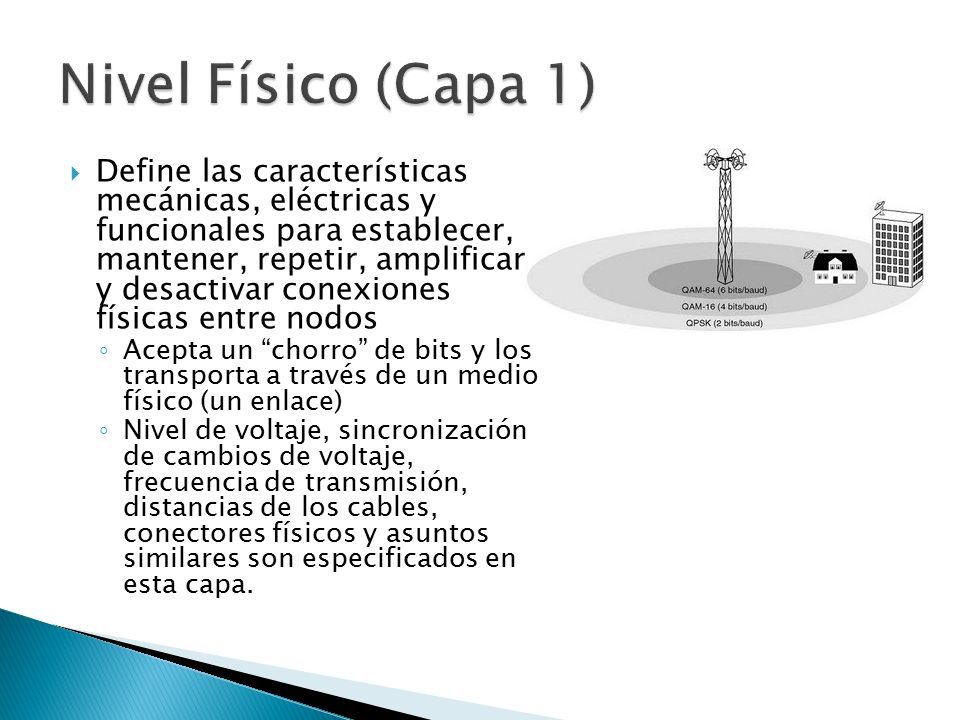

35  Define las características mecánicas, eléctricas y funcionales para establecer, mantener, repetir, amplificar y desactivar conexiones físicas entre nodos ◦ Acepta un “chorro” de bits y los transporta a través de un medio físico (un enlace) ◦ Nivel de voltaje, sincronización de cambios de voltaje, frecuencia de transmisión, distancias de los cables, conectores físicos y asuntos similares son especificados en esta capa.

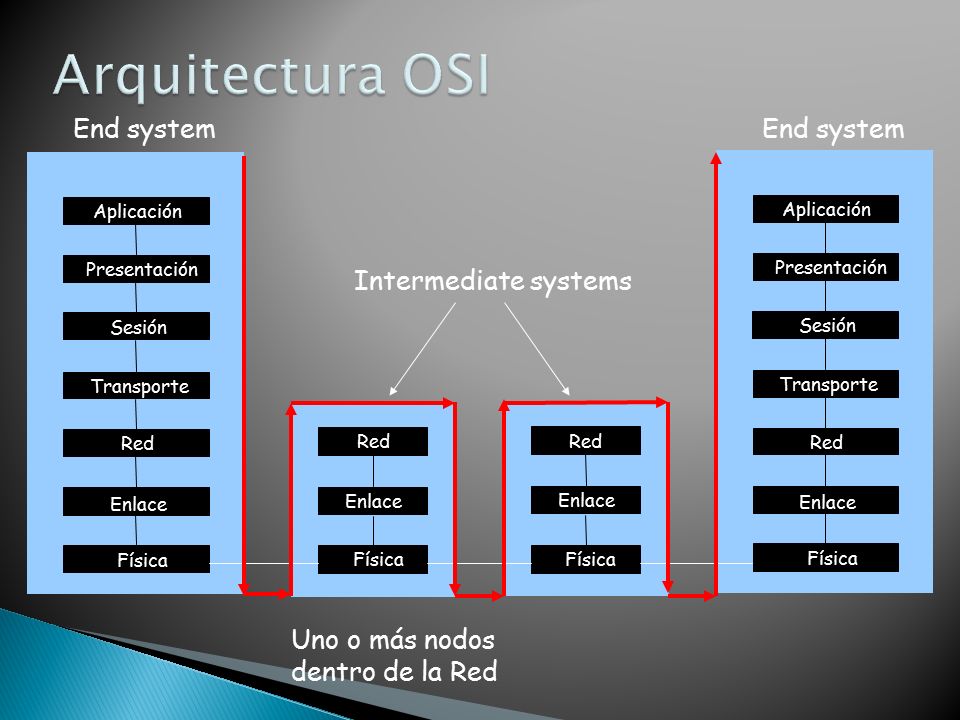

36 Uno o más nodos dentro de la Red Aplicación Presentación Sesión Transporte Red Enlace Física Red Enlace Física Aplicación Presentación Sesión Transporte Red Enlace Física Red Enlace Física End system Intermediate systems

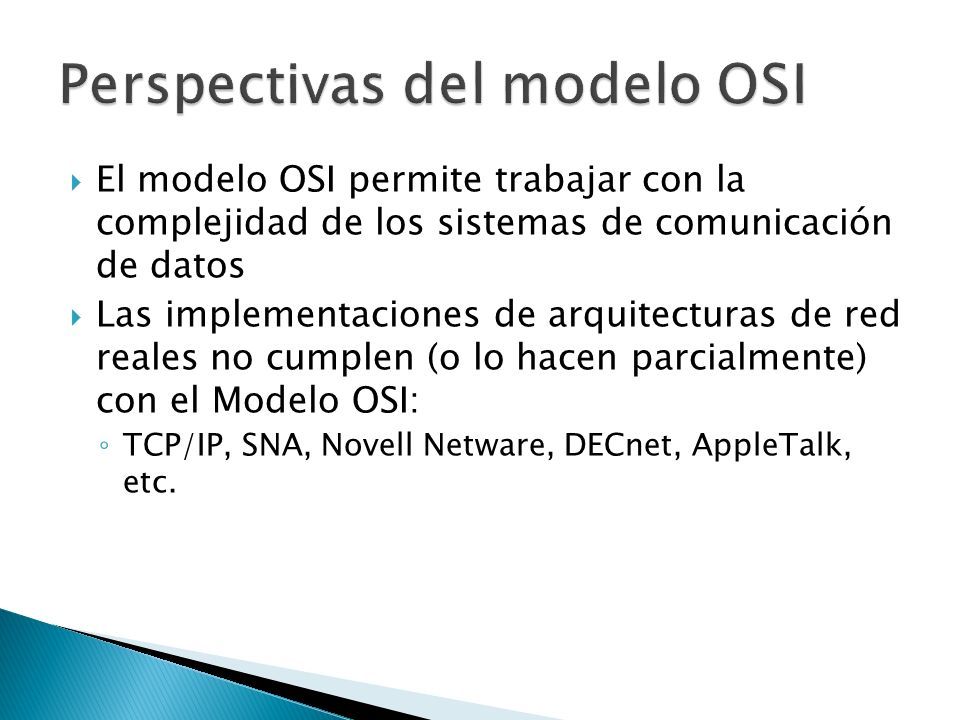

37  El modelo OSI permite trabajar con la complejidad de los sistemas de comunicación de datos  Las implementaciones de arquitecturas de red reales no cumplen (o lo hacen parcialmente) con el Modelo OSI: ◦ TCP/IP, SNA, Novell Netware, DECnet, AppleTalk, etc.

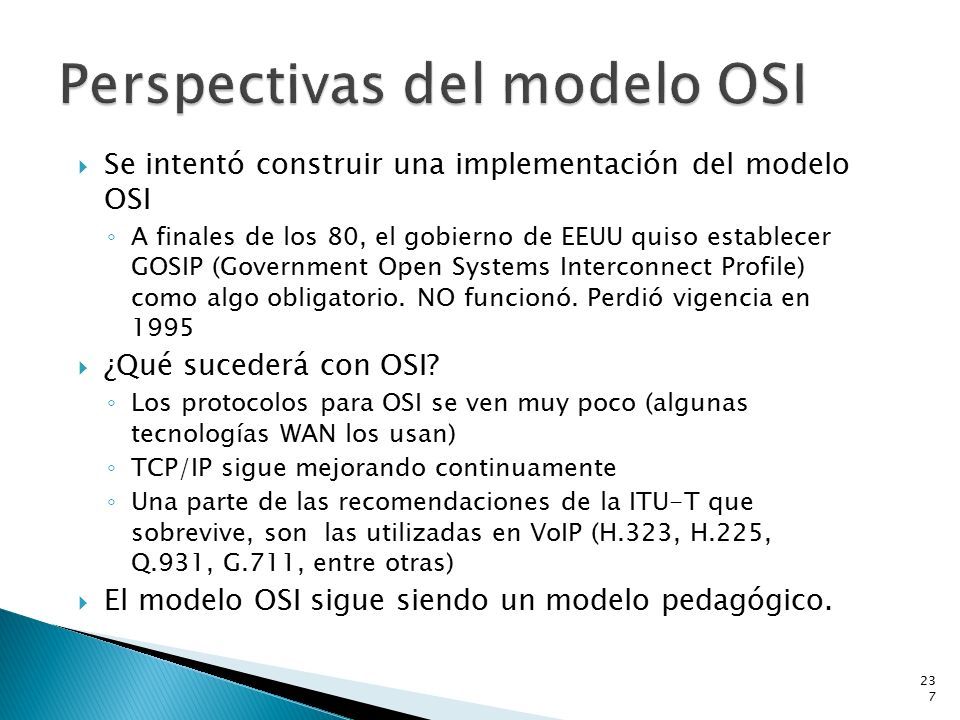

38  Se intentó construir una implementación del modelo OSI ◦ A finales de los 80, el gobierno de EEUU quiso establecer GOSIP (Government Open Systems Interconnect Profile) como algo obligatorio. NO funcionó. Perdió vigencia en 1995  ¿Qué sucederá con OSI? ◦ Los protocolos para OSI se ven muy poco (algunas tecnologías WAN los usan) ◦ TCP/IP sigue mejorando continuamente ◦ Una parte de las recomendaciones de la ITU-T que sobrevive, son las utilizadas en VoIP (H.323, H.225, Q.931, G.711, entre otras)  El modelo OSI sigue siendo un modelo pedagógico. 23737

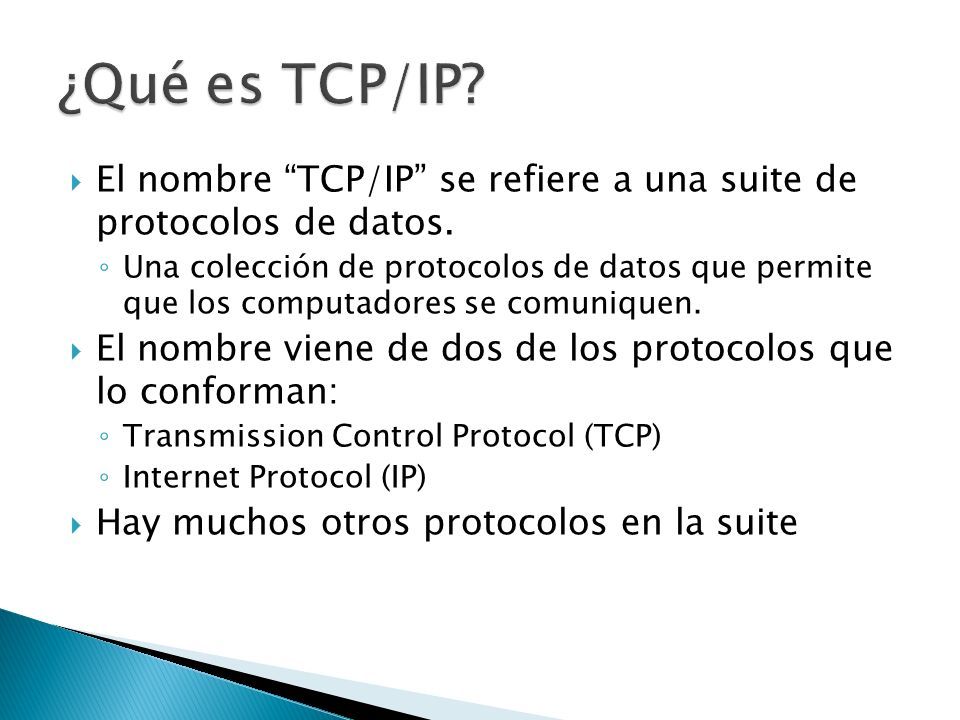

39  El nombre “TCP/IP” se refiere a una suite de protocolos de datos. ◦ Una colección de protocolos de datos que permite que los computadores se comuniquen.  El nombre viene de dos de los protocolos que lo conforman: ◦ Transmission Control Protocol (TCP) ◦ Internet Protocol (IP)  Hay muchos otros protocolos en la suite

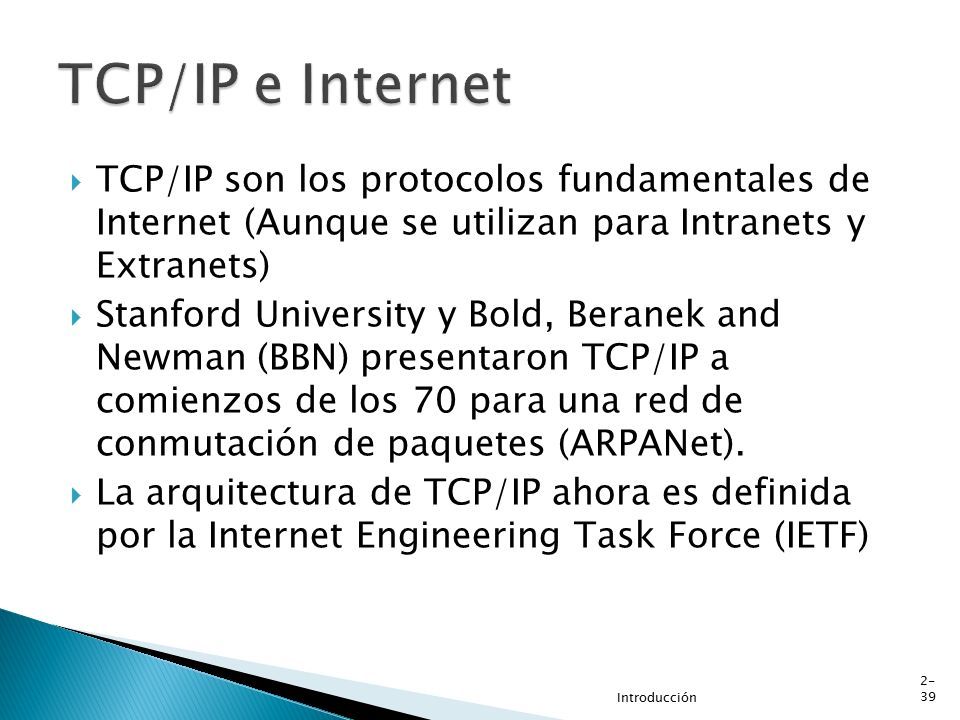

40  TCP/IP son los protocolos fundamentales de Internet (Aunque se utilizan para Intranets y Extranets)  Stanford University y Bold, Beranek and Newman (BBN) presentaron TCP/IP a comienzos de los 70 para una red de conmutación de paquetes (ARPANet).  La arquitectura de TCP/IP ahora es definida por la Internet Engineering Task Force (IETF) Introducción 2- 39

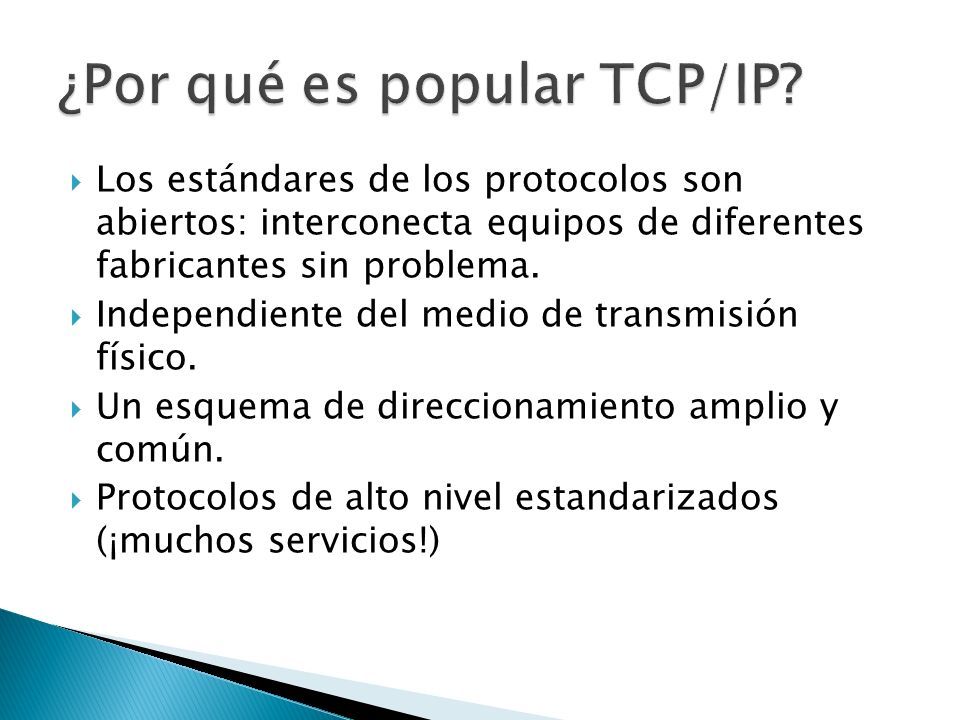

41  Los estándares de los protocolos son abiertos: interconecta equipos de diferentes fabricantes sin problema.  Independiente del medio de transmisión físico.  Un esquema de direccionamiento amplio y común.  Protocolos de alto nivel estandarizados (¡muchos servicios!)

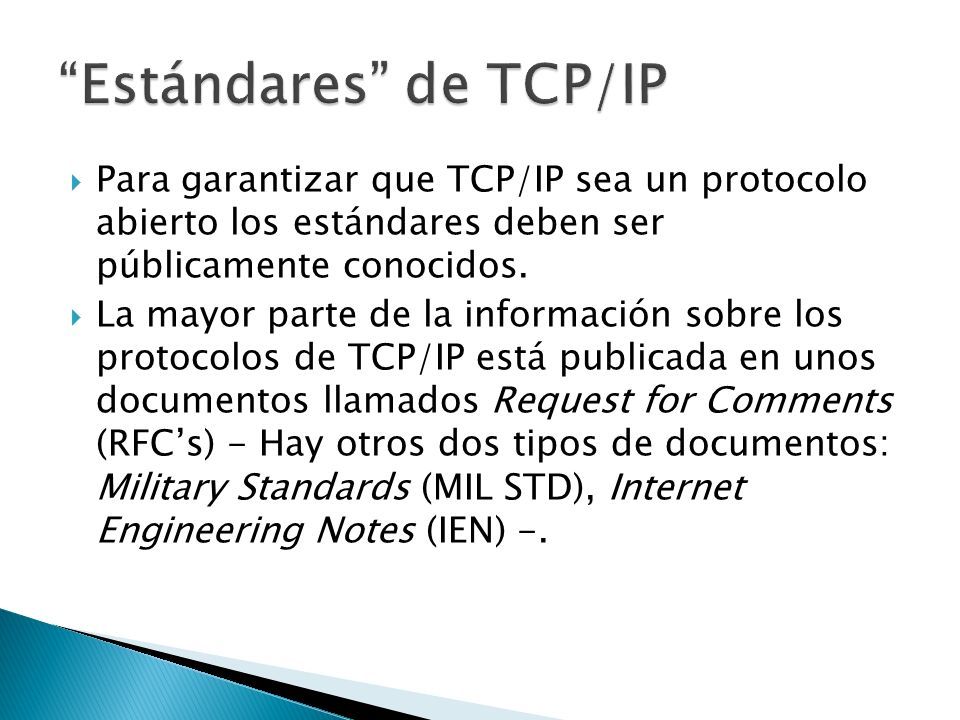

42  Para garantizar que TCP/IP sea un protocolo abierto los estándares deben ser públicamente conocidos.  La mayor parte de la información sobre los protocolos de TCP/IP está publicada en unos documentos llamados Request for Comments (RFC’s) - Hay otros dos tipos de documentos: Military Standards (MIL STD), Internet Engineering Notes (IEN) -.

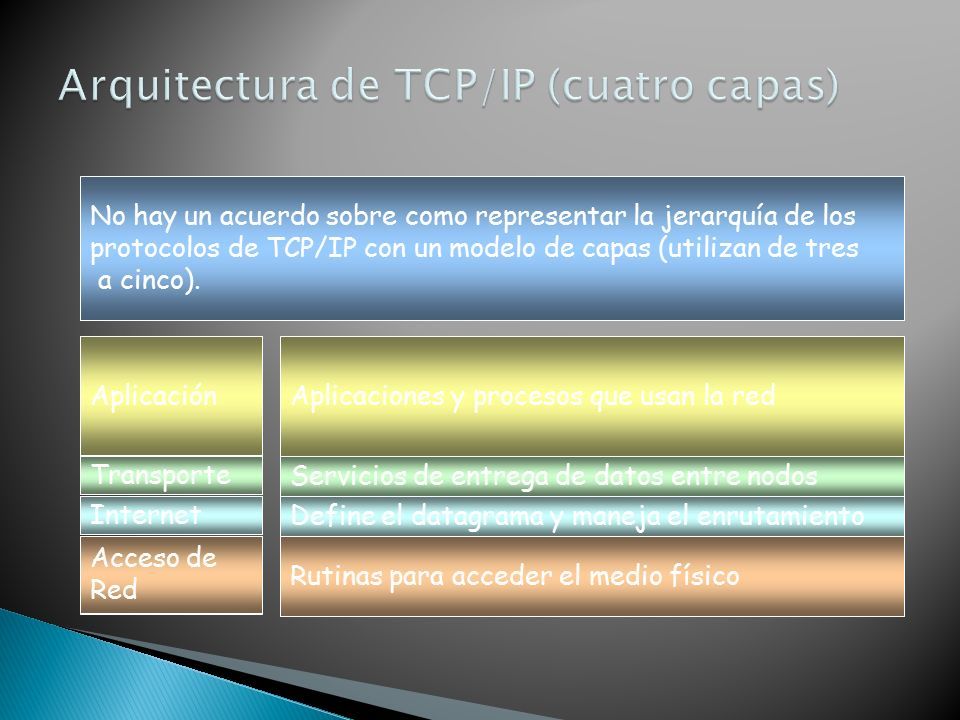

43 Aplicación Presentación Sesión Transporte Red Enlace Física Aplicación Transporte Internet Acceso de Red Aplicaciones y procesos que usan la red Servicios de entrega de datos entre nodos Define el datagrama y maneja el enrutamiento Rutinas para acceder el medio físico No hay un acuerdo sobre como representar la jerarquía de los protocolos de TCP/IP con un modelo de capas (utilizan de tres a cinco).

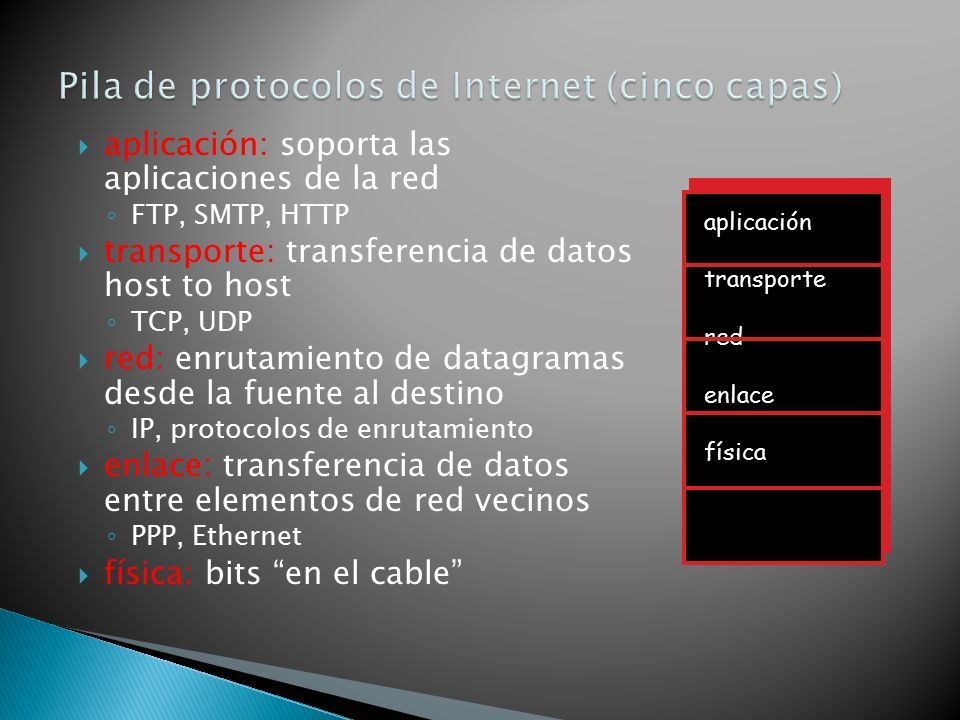

44  aplicación: soporta las aplicaciones de la red ◦ FTP, SMTP, HTTP  transporte: transferencia de datos host to host ◦ TCP, UDP  red: enrutamiento de datagramas desde la fuente al destino ◦ IP, protocolos de enrutamiento  enlace: transferencia de datos entre elementos de red vecinos ◦ PPP, Ethernet  física: bits “en el cable” aplicación transporte red enlace física

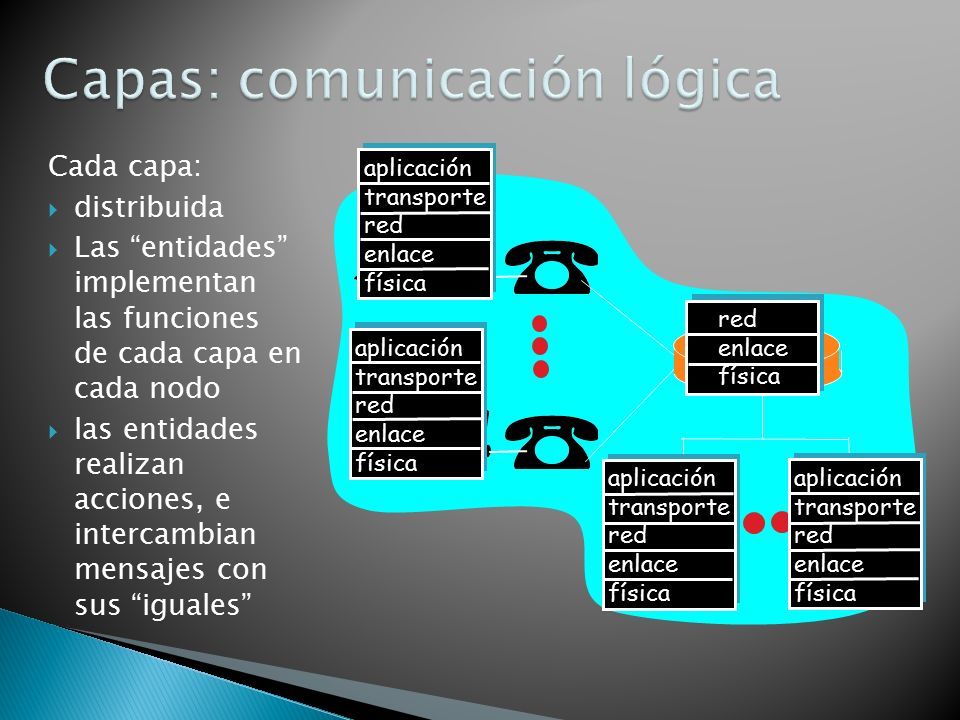

45 Cada capa:  distribuida  Las “entidades” implementan las funciones de cada capa en cada nodo  las entidades realizan acciones, e intercambian mensajes con sus “iguales” aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física red enlace física

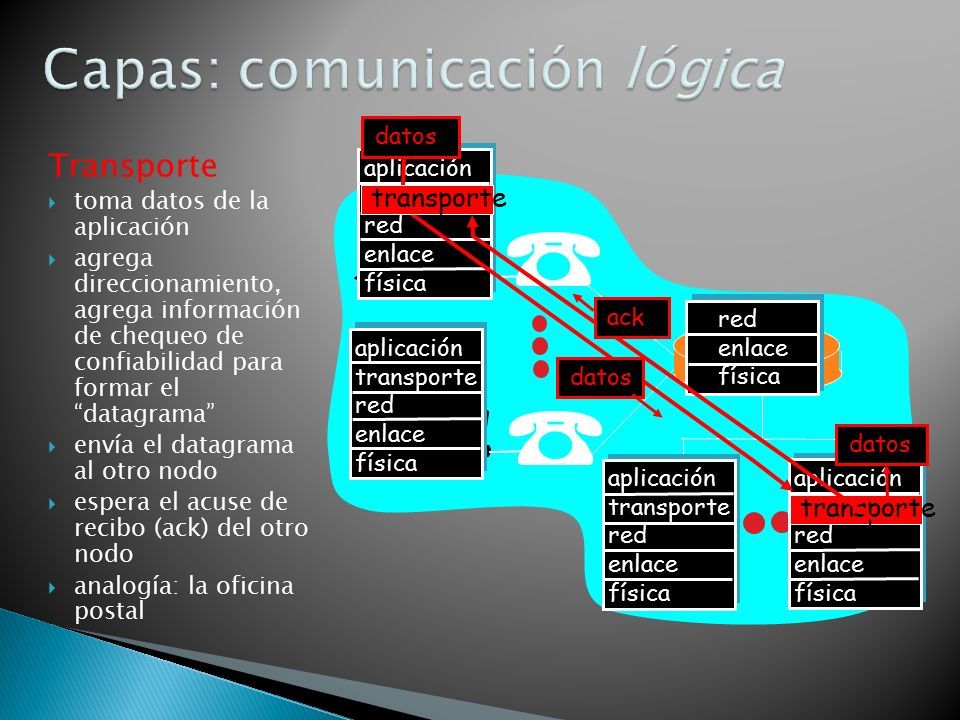

46 Transporte  toma datos de la aplicación  agrega direccionamiento, agrega información de chequeo de confiabilidad para formar el “datagrama”  envía el datagrama al otro nodo  espera el acuse de recibo (ack) del otro nodo  analogía: la oficina postal aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física red enlace física datos transporte ack

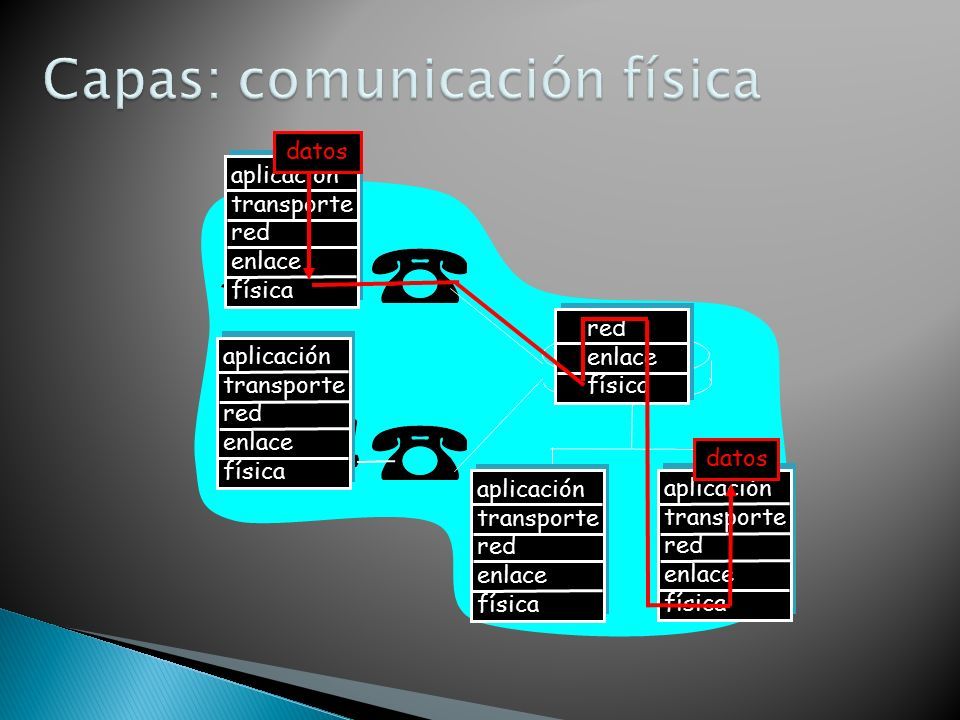

47 aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física aplicación transporte red enlace física red enlace física datos

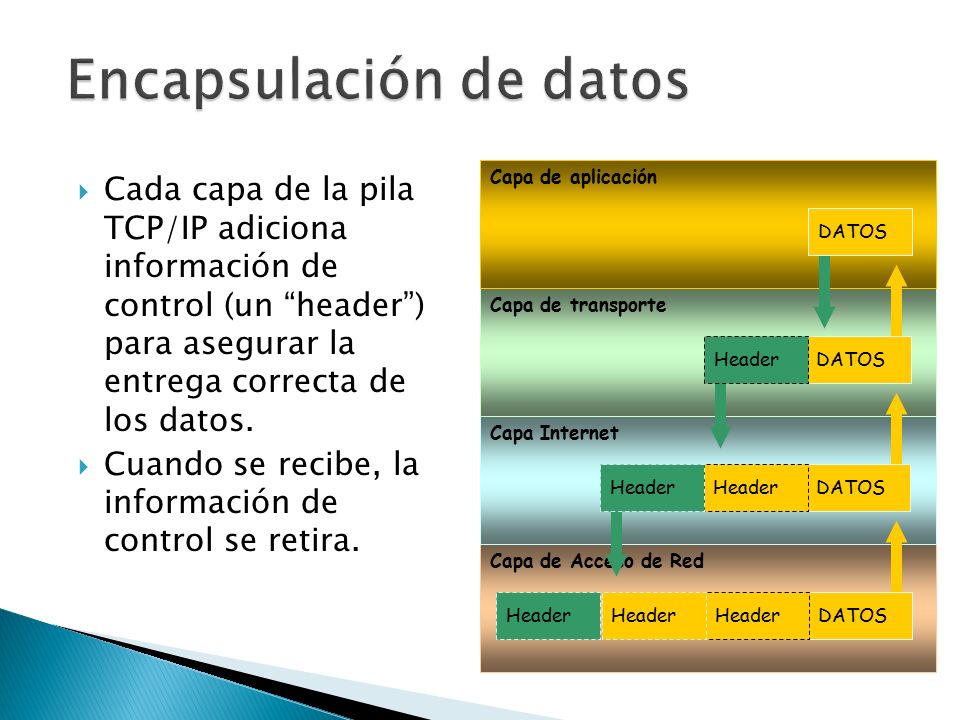

48 Capa de Acceso de Red Capa Internet Capa de transporte Capa de aplicación  Cada capa de la pila TCP/IP adiciona información de control (un “header”) para asegurar la entrega correcta de los datos.  Cuando se recibe, la información de control se retira. DATOSHeaderDATOSHeader DATOSHeader DATOS

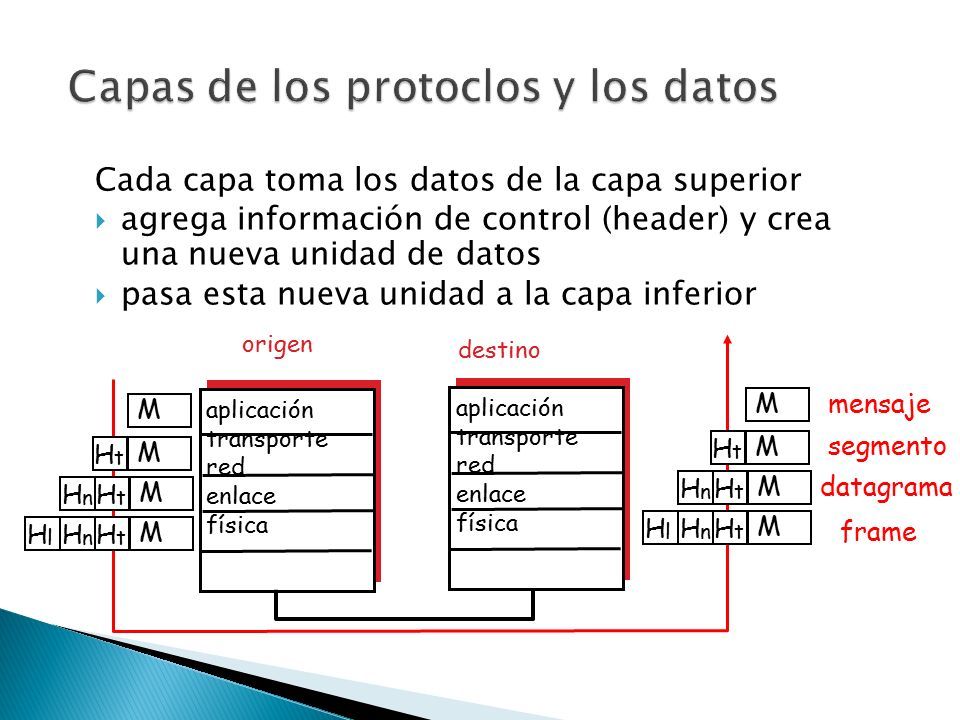

49 Cada capa toma los datos de la capa superior  agrega información de control (header) y crea una nueva unidad de datos  pasa esta nueva unidad a la capa inferior aplicación transporte red enlace física aplicación transporte red enlace física origen destino M M M M H t H t H n H t H n H l M M M M H t H t H n H t H n H l mensaje segmento datagrama frame

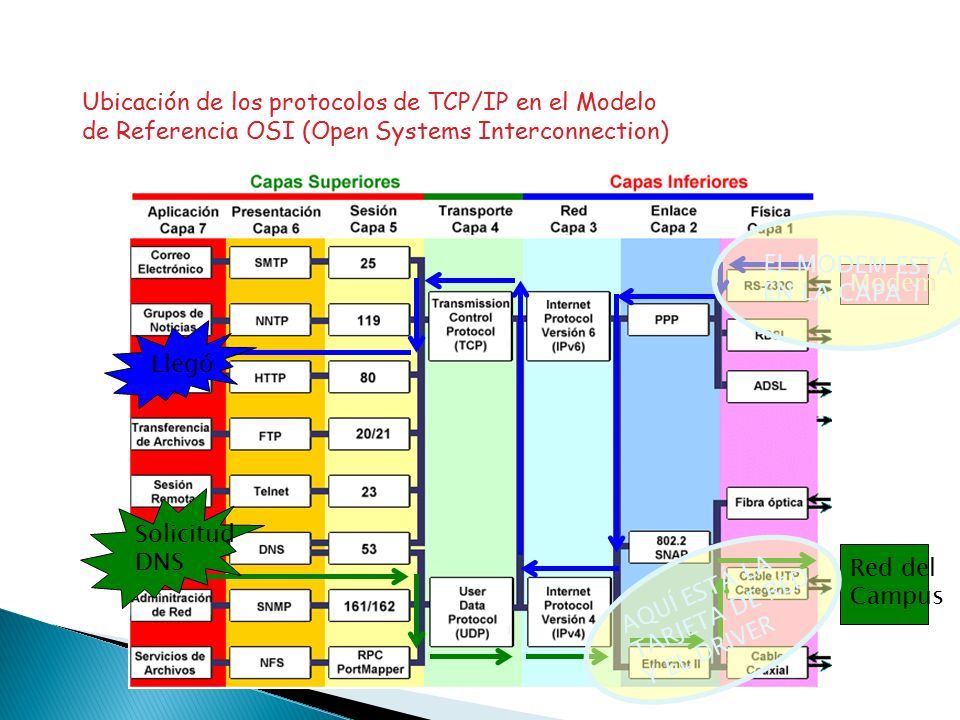

50 Ubicación de los protocolos de TCP/IP en el Modelo de Referencia OSI (Open Systems Interconnection) Llegó Modem Solicitud DNS Red del Campus AQUÍ ESTÁ LA TARJETA DE RED Y EL DRIVER Modem EL MODEM ESTÁ EN LA CAPA 1

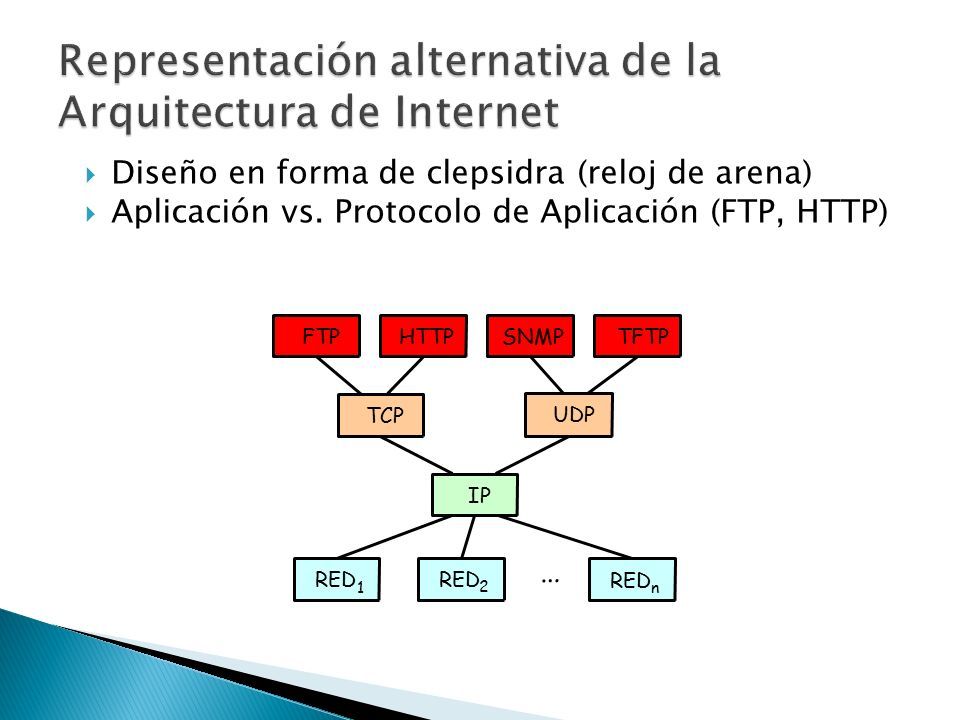

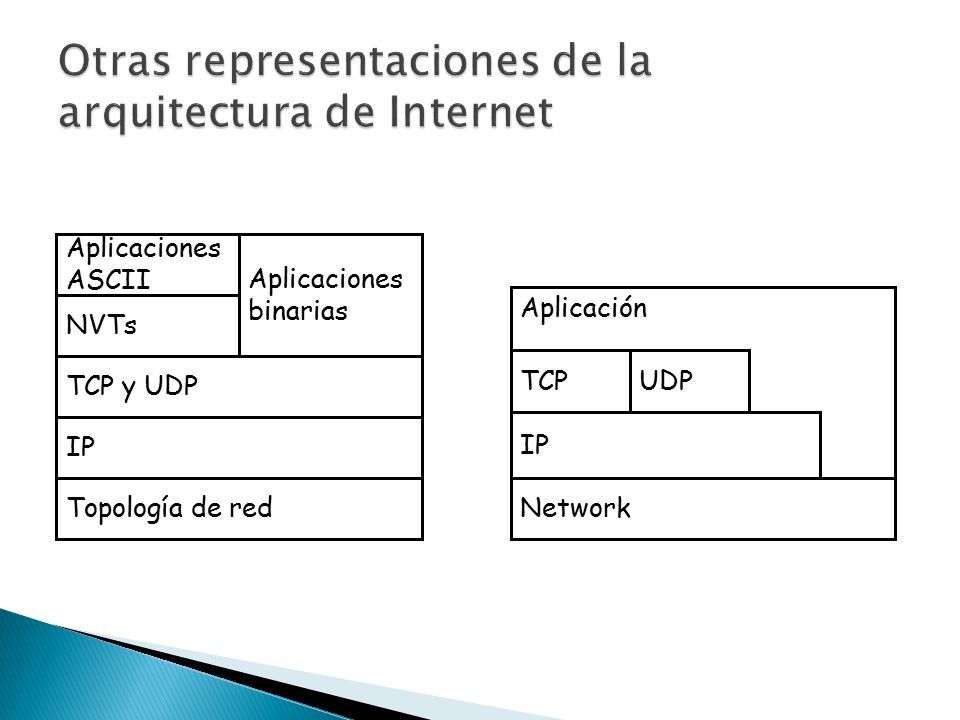

51  Diseño en forma de clepsidra (reloj de arena)  Aplicación vs. Protocolo de Aplicación (FTP, HTTP) … FTPHTTPSNMP TFTP TCP UDP IP RED 1 2 n

52 Aplicación Network IP TCPUDP Topología de red IP TCP y UDP Aplicaciones binarias NVTs Aplicaciones ASCII

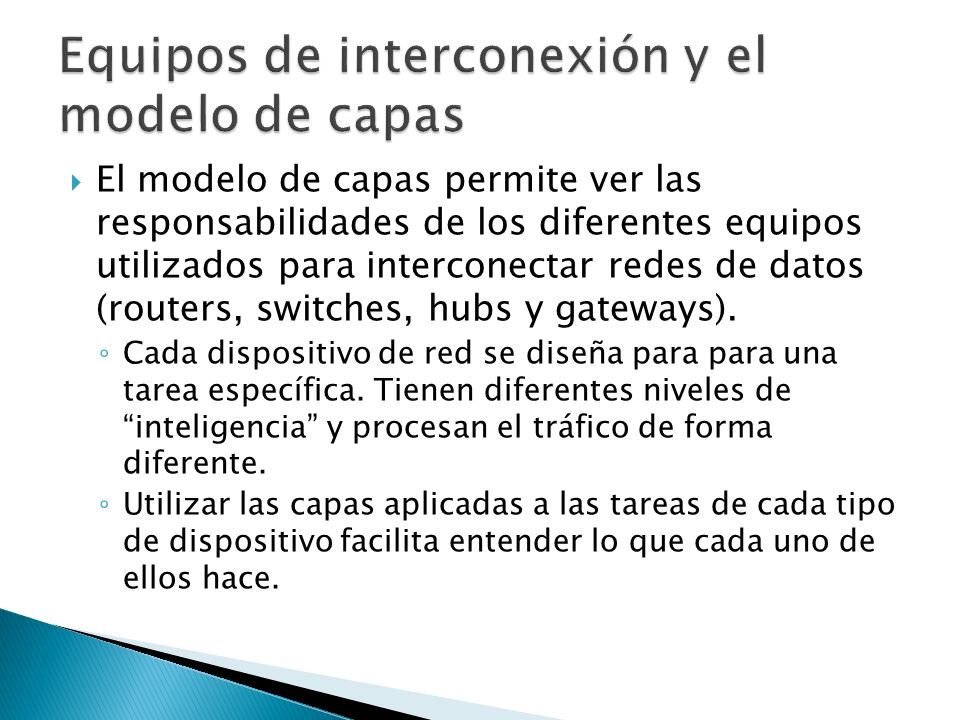

53  El modelo de capas permite ver las responsabilidades de los diferentes equipos utilizados para interconectar redes de datos (routers, switches, hubs y gateways). ◦ Cada dispositivo de red se diseña para para una tarea específica. Tienen diferentes niveles de “inteligencia” y procesan el tráfico de forma diferente. ◦ Utilizar las capas aplicadas a las tareas de cada tipo de dispositivo facilita entender lo que cada uno de ellos hace.

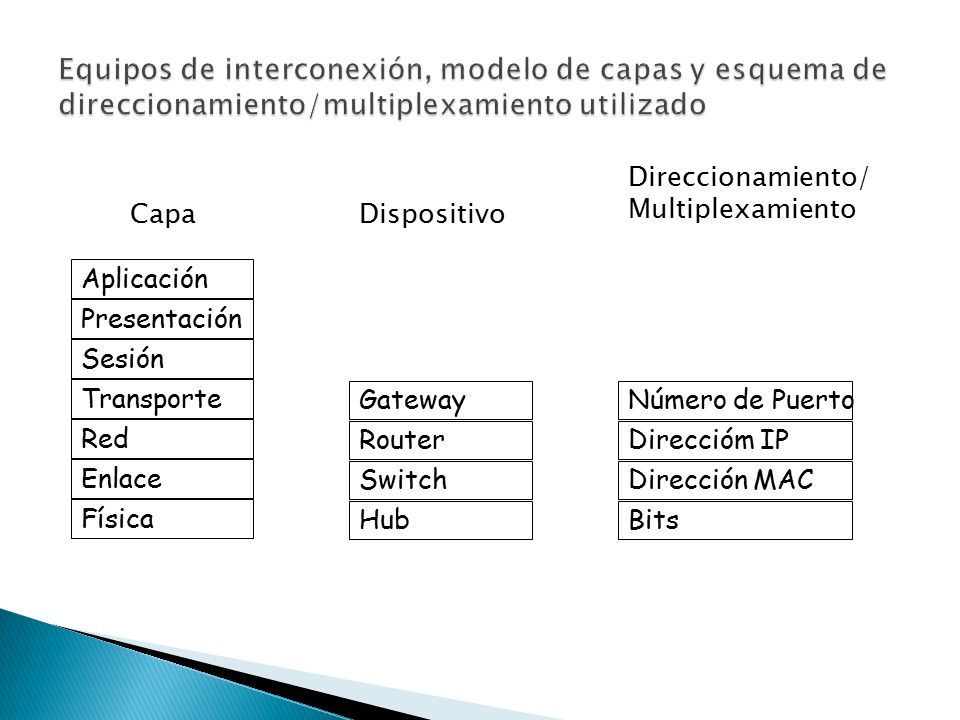

54 Aplicación Presentación Sesión Transporte Red Enlace Física Gateway Router Switch Hub Número de Puerto Direccióm IP Dirección MAC Bits CapaDispositivo Direccionamiento/ Multiplexamiento
